АВР на 2 ввода с секционным выключателем

Схема АВР на два ввода от трансформаторных подстанций с секционированием построена на базе автоматических выключателей с мотор-приводами, обеспечивающими автоматическое переключение вводов. В качестве логического устройства, управляющего работой схемы, используется программируемое реле EKF PRO-Relay.

Помимо данных устройств, в работе схемы задействованы реле контроля фаз для контроля фазных напряжений, симметрии и последовательности чередования фаз, автоматы питания цепей управления схемы АВР и мотор-приводов, промежуточное реле, через которое происходит переключение питания цепей управления либо с первого, либо со второго ввода, в зависимости от наличия напряжения на одном из них.

Автоматические выключатели оснащаются контактами состояния для сигнализации положения и контактами аварийного срабатывания.

Также в схеме задействованы переключатель выбора режимов работы ручной/автоматический, кнопка сброса ошибки АВР, лампы для индикации работы схемы.

Программируемое реле EKF PRO-Relay

Основное управление логикой работы осуществляется программируемым реле EKF PRO-Relay. Это позволяет добиться более гибкой реализации основных функций системы управления.

В данной схеме программируемое реле контролирует положение автоматических выключателей, обеспечивает включение-выключение вводов, с помощью него задаются и изменяются временные задержки на срабатывание выключателей, выполняются функции диагностики.

Кроме того, в случае необходимости, можно без лишних затрат изменить алгоритм работы схемы АВР, выводить необходимую информацию о работе АВР на верхний уровень по Modbus, правда для этого необходим дополнительный интерфейсный модуль.

В качестве программного обеспечения для PRO-Relay используется PRO-Design. Программу можно бесплатно скачать с официального сайта EKF.

Также для загрузки программы понадобится кабель ILR-ULINK, который необходимо будет приобретать отдельно.

Алгоритм работы схемы АВР

Вводной автомат QF1 питает секцию 1, QF2 питает секцию 2. В нормальном режиме работы каждый из подключенных к АВР потребителей получает питание от своей секции, при этом секционный выключатель находится в выключенном состоянии.

При пропаже питания на первом вводе, второй ввод запитывает, через секционный выключатель, секцию 1 и секцию 2 и соответственно наоборот, при пропаже питания на втором вводе, первый ввод, через секционный выключатель, обеспечивает питание секций 1 и 2.

АВР осуществляет свою работу в автоматическом режиме после подачи питания на программируемое реле согласно заложенному алгоритму, с 5 сек задержкой включения и отключения при пропаже и появления напряжения на одном из вводов и включение и отключение секционного выключателя.

При исчезновении напряжения на вводе 1 контакты реле KSV1 размыкаются, с 5 сек. задержкой подается команда на отключение автоматического выключателя QF1. Через определенный промежуток времени, включается секционный выключатель, при условии что:

• Отключен вводной автомат QF1
• Есть напряжение на вводе 2 (контакты реле KSV2 замкнуты)
• Отсутствует сигнал Блокировка АВР
• Переключатель выбора режимов работы SA1 в положении авто

При срабатывании выдается световая индикация на двери щита QF1 (Ввод1) – выкл. QF2 (Ввод2) – вкл. QF3 (Секционный) – вкл. Если напряжение на вводе 1 появится раньше, чем истечет время задержки 5 сек, то команда на включение секционного выключателя не подается.

При восстановлении питания на первом вводе подается команда, с задержкой, на отключение секционного выключателя QF3. Затем приходит команда на включение вводного автомата первого ввода.

При восстановлении ввода выдается световая индикация на двери щита QF1 (Ввод1) – вкл. QF2 (Ввод2) – вкл. QF3 (Секционный) – выкл.

При исчезновении напряжения на вводе 2 контакты реле KSV2 размыкаются, подается команда на отключение автоматического выключателя QF2. Весь процесс повторяется аналогично первому вводу.

При пропаже напряжения на обоих вводах контроллер отключается.

Блокировка работы АВР происходит при переключении мотор-приводов автоматических выключателей в ручной режим, при отключении QF1, QF2, QF3 по срабатыванию защиты по сигналу от контакта аварийного состояния, при неисправности блока управления АВР.

При этом есть возможность перейти в ручной режим управления.

Сброс (квитирование) аварии осуществляется оператором методом отключения и включения питания контроллера, либо кнопкой на лицевой панели шкафа.

Задействованные входа-выхода программируемого реле

Входы DI

I1 – NO контакт реле контроля фаз KSV1
I2 – NO контакт реле контроля фаз KSV2
I3 – Переключатель SA1 (Ручной- Авто)
I4 – Кнопка SB1 Сброс ошибки (блокировки) АВР
I5 – Контакт состояния включено-выключено (Обозначение на схеме OF) QF1
I6 – Контакт аварийного срабатывания (Обозначение на схеме SY) QF1

I7 – Контакт состояния включено-выключено (Обозначение на схеме OF) QF2
I8 – Контакт аварийного срабатывания (Обозначение на схеме SY) QF2
I9 – Контакт состояния включено-выключено (Обозначение на схеме OF) QF3
IA — Контакт аварийного срабатывания (Обозначение на схеме SY) QF3

Выходы DO

Q1 – Индикация Работа АВР в автоматическом режиме
Q2 — Индикация Работа АВР в ручном режиме
Q3 — Индикация Ошибка работы АВР
Q4 – Отключить мотор привод автоматического выключателя QF1
Q5 – Включить мотор привод автоматического выключателя QF1
Q6 – Отключить мотор привод автоматического выключателя QF2

Q7 – Включить мотор привод автоматического выключателя QF2
Q8 – Отключить мотор привод автоматического выключателя QF3
Q9 – Включить мотор привод автоматического выключателя QF3

 Схема АВР — Скачать

  Программа — Скачать

Реле выбора фаз (однофазный АВР, трехфазный АВР) на Дин рейку производства МЕАНДР

РЕЛЕ выбора фаз РВФ-02   (однофазный АВР)
	Работа по схеме 3 однофазных ввода 1 нагрузка Установка порогов Uмин и Uмакс Контроль наличия, обрыва фаз для Ввода 1 и Ввода 2 Контроль обрыва нейтрали Управление только магнитными пускателями Нагрузочная способность по выходам К1, К2, Авария — 5А/АС250V Компактный корпус на DIN рейку шириной 18 мм. (1 модуль)   Подробнее
Модуль управления АВР МУАВР
	Работа по схеме 2 ввода 1 нагрузка Работает как с трёхфазными, так и с однофазными вводами в любых комбинациях Установка порогов Uмин и Uмакс Контроль наличия, обрыва, порядка чередования фаз для Ввода 1 и Ввода 2 Установка времени срабатывания от 0,1 до 60 секунд Управление только магнитными пускателями Нагрузочная способность по выходам К1, К2, Авария — 5А/АС250V Компактный корпус на DIN рейку шириной 35 мм. (2 модуля) Подробнее
Модуль управления АВР МАВР-4-1М  НОВИНКА!
	Работа по схеме 2 ввода 1 нагрузка Работает как с трёхфазными, так и с однофазными вводами в любых комбинациях Управление только магнитными пускателями Установка порогов Uмин и Uмакс Контроль наличия, чередования, обрыва, слипания фаз для Ввода1 и Ввода2   Подробнее
Модуль управления АВР МАВР-4-11М  НОВИНКА!
	Работа по схеме 2 ввода 1 нагрузка Работает как с трёхфазными, так и с однофазными вводами в любых комбинациях Управление магнитными пускателями или автоматическими выключателями с контролем их состояния и индикацией Установка порогов Uмин и Uмакс Контроль наличия, обрыва, порядка чередования фаз для Ввода1 и Ввода2 Удаленное управление и считывание состояний вводов и нагрузок по протоколу Modbus RTU через интерфейс RS485 Подробнее
Модуль управления АВР МАВР-4-21М  НОВИНКА!
	Работа по схеме 2 ввода 2 нагрузки с секционным выключателем Работает как с трёхфазными, так и с однофазными вводами в любых комбинациях Управление магнитными пускателями или автоматическими выключателями с контролем их состояния и индикацией Установка порогов Uмин и Uмакс Контроль наличия, чередования, обрыва, слипания фаз для Ввода1 и Ввода2 Удаленное управление и считывание состояний вводов и нагрузок по протоколу Modbus RTU через интерфейс RS485   Подробнее
Модуль управления АВР МАВР-4-31М  НОВИНКА!
	Работа по схеме 2 ввода (ввод2 генератор) 1 нагрузка Работает как с трёхфазными, так и с однофазными вводами в любых комбинациях Управление магнитными пускателями или автоматическими выключателями с контролем их состояния и индикацией Установка порогов Uмин и Uмакс Контроль наличия, обрыва, порядка чередования фаз для Ввода 1 и Ввода 2 Удаленное управление и считывание состояний вводов и нагрузок по протоколу Modbus RTU через интерфейс RS485 Подробнее
Модуль управления АВР МАВР-3-1М  (УСТРОЙСТВО СНЯТО С ПРОИЗВОДСТВА)
	РАСПРОДАЖА Работа по схеме 2 ввода и 1 нагрузка Управление магнитными пускателями Установка порогов Uмин и Uмакс Контроль наличия, обрыва, порядка чередования фаз для Ввода 1 и Ввода 2 Подробнее



Язык Русский

Орфографическая ошибка в тексте:

Чтобы сообщить об ошибке технической поддержки, нажмите кнопку «Отправить сообщение об ошибке». Вы также можете отправить свой комментарий.

Авр

Работа АВР

Как функционирует АВР? Что это такое по степени надежности в снабжении электроэнергией потребителей? Устройства делятся на 3 категории. Электроснабжение жилья относится к самой низкой. При частых сбоях в сети питания резерв в доме лучше установить, поскольку от этого зависит долговечность бытовых приборов, а также комфортные условия проживания. В квартиры устанавливают бесперебойники на аккумуляторах, которые преимущественно применяются для электронной техники. Генераторы наиболее распространены как резервные источники питания частных домов.

Бензиновый генератор в самом простом варианте подключается к электроснабжению дома через перекидной рубильник. Это предупреждает короткое замыкание при ошибочном вводе резерва, когда не выключены автоматы подачи электроэнергии в дом. Рубильник выбирается с тремя положениями, где среднее из них полностью отсекает электричество.

АВР своими руками можно установить в автоматическом режиме, если снабдить генератор автоматическим пусковым устройством и управлять им из шкафа с помощью контакторов, которые также переключают вводы. Автоматика работает на микропроцессорном управлении, например, на реле-контроллерах Easy. Для ввода резерва АВР применяют датчики напряжения. Как только отключается питание, сразу происходит запуск двигателя генератора. На достижение рабочего режима уходит некоторое время, после чего АВР производит переключение нагрузки на резерв. Подобные задержки допустимы для бытовых потребностей.

Основные варианты логики функционирования АВР

Система АВР с приоритетом первого ввода

Суть работы системы АВР этого типа заключается в том, что нагрузка изначально подключается к источнику электроэнергии № 1. Когда случается перегрузка, короткое замыкание, обрыв фазы или другая аварийная ситуация, нагрузка переходит на запасной источник. Когда подача электричества на первом восстановлена до нормальных параметров, нагрузка автоматически переключается обратно.

Система АВР с приоритетом второго ввода

Логика работы та же, что и у предыдущего типа системы. Разница в том, что нагрузку подключают к вводу 2. В случае аварии напряжение переходит на ввод 1. После того, как напряжение на втором источнике будет восстановлено, напряжение автоматом переключится на него.

Система АВР с ручным выбором приоритета

Схема системы АВР с ручным выбором приоритета является более сложной, чем рассмотренные выше. В этом случае на системе АВР будет установлен переключатель, с помощью которого можно регулировать выбор приоритета АВР.

Система АВР без приоритета

Эта АВР функционирует от любого источника питания. В случае, когда напряжение идет на ввод 1, а на нём происходит аварийная ситуация, нагрузка переходит на ввод 2. После стабилизации работы первого ввода механизм продолжает работать на вводе 2. Когда произойдет авария на втором, напряжение автоматом переключится на первый.

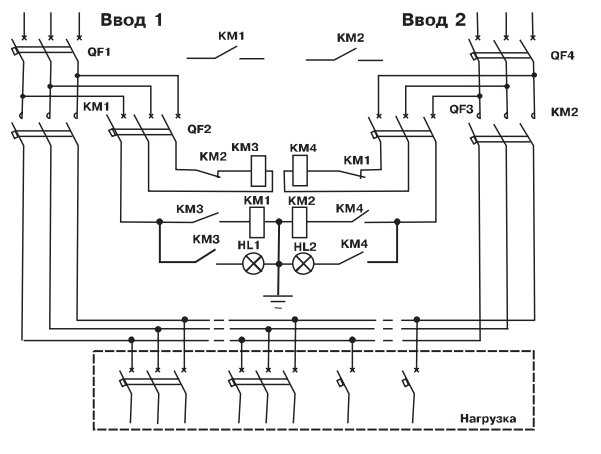

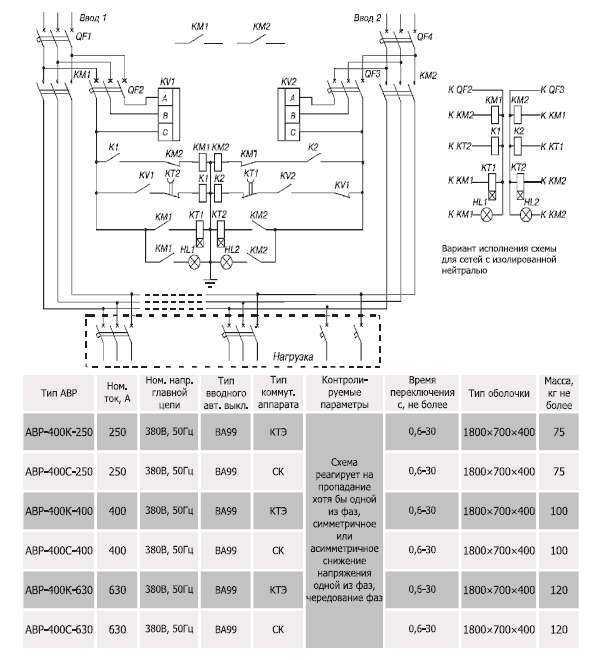

Схемы АВР с секционным переключателем

Основным признаком этих схем является то, что в них нагрузка разделена на две и больше питающих электролиний, работающих независимо. Если один из выходов ломается, то нагрузка, которая приходилась на него, передается на исправный элемент. Эта схема оптимально подходит для выполнения ремонтных или профилактических работ на электрооборудовании. Поскольку оба входа функционируют, пропадает необходимость мониторинга системы за тем, когда резервная ее составляющая будет готова к принятию напряжения.

В результате установки переключателя схема с секционником будет более сложной. Независимо от этого, электросхема с двумя секциями сегодня считается одной из распространенных в системах повышенного или низкого напряжения. В качестве автоматов используются элементы SA1 и SA2, они предназначены для защиты своих электролиний. Роль контакторов исполняют компоненты К1-К3, вместо них могут применяться переключатели с возможностью удаленного управления. Для качественной работы контакторы К1-К3 функционируют по конкретному алгоритму.

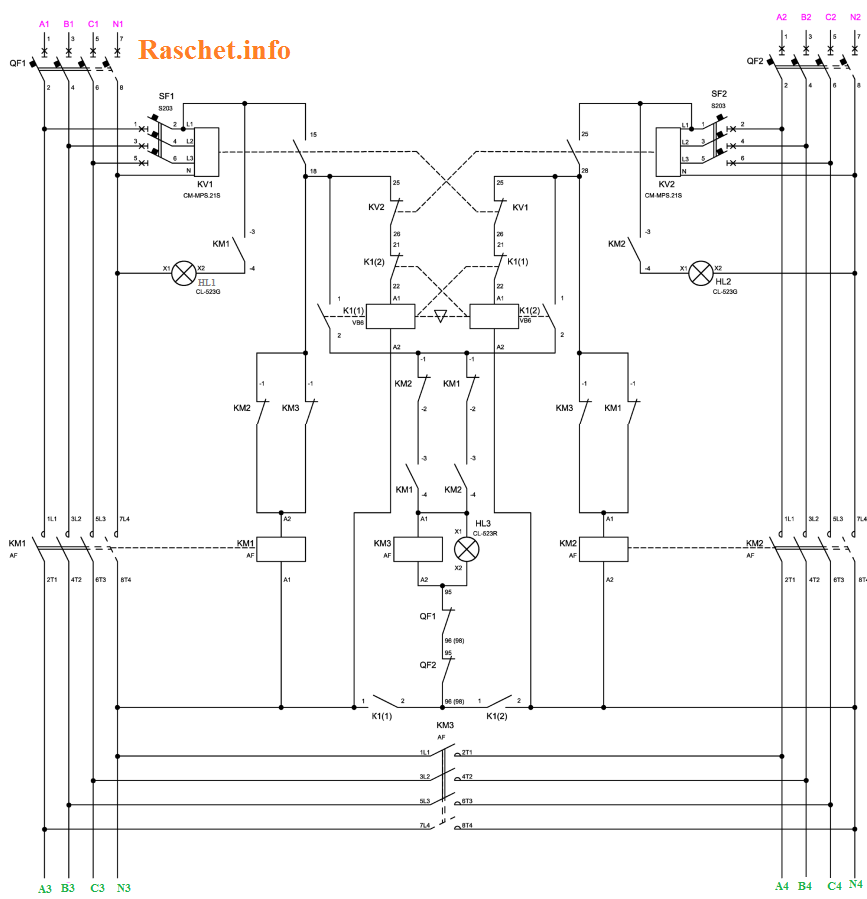

Двухсекционная схема АВР

Несмотря на простоту системы с секционным выключателем универсального варианта схемы управления нет, она разрабатывается под конкретное электрооборудование. На фото приведена простейшая двухсекционная схема, обладающая минимальным числом компонентов и характеризующаяся простой логикой. Основные элементы — контакторы. При наличии нагрузки в режиме работы на двух входах питание каждой отдельной секции производится от конкретного входа.

Если напряжение в сети пропадает, то на одном из вводных элементов выполняется отключение контактора — первого либо второго. Отключение секции производится от конкретного ввода, а ее подключение выполняется к работающему входу. Когда на линии восстанавливается напряжение, происходит активация контактора, в результате чего схема начинает работать в изначальном состоянии.

Используя эту схему на практике, следует помнить, что нельзя допускать замыкание электроцепи уже замкнутым контактным элементом, а размыкание — разомкнутым устройством. При реализации схемы пользователь должен правильно подойти к покупке контакторов. Специалисты рекомендуют зафазировать входы на схеме, чтобы в случае приваривания контактных элементов последствия были менее серьезными.

 Загрузка …

Каким образом следует делать выбор АВР?

Чтобы по приобретении блока автоматического запуска для электрогенератора вы не разочаровались своим решением, вам нужно придерживаться следующих правил:

Блок АВР должен быть оборудован контакторами ABB/Schneider Electric.
На щите должен быть присутствовать контроллер DATAKOM/DeepSea.
Особое внимание следует уделить лицевой панели щита, где должны присутствовать следующие элементы: кнопка аварийного отключения амперметр, вольтметр, световая индикация сети/генератор, устройство переключения в ручной режим, управления ручным режимом.
Для блока, рассчитанного для монтажа на улице, обязательным является наличие у шкафа защиты IP44-65.
Расположенные в шкафу элементы должны иметь маркировку, соответствующую схеме.
Для шкафа должна быть предусмотрена инструкция по использованию, которая должна быть дополнена схемой АВР.

Не стесняйтесь требовать у продавца все эти элементы и тогда автоматика упростит для вас задачу управления электростанцией.

Принцип работы

Для изучения рабочих алгоритмов можно использовать пример сборки на простой элементной базе.

• Постоянный контроль электрических параметров основной линии обеспечивает контактор.
• Переменный ток через выключатель по замкнутой цепи поступает в локальную сеть к потребителям.
• Если напряжение пропадет, индукционная катушка не сможет удерживать шток.
• Пружина переместит через привод для замыкания контактную группу резервного ввода.
• Одновременно отключается основной автомат.
• При появлении напряжения в рабочей линии действия выполняются в обратном порядке.

Лампочки в соответствующих цепях сигнализируют о запуске определенных режимов.

СПОСОБЫ ПОВЫШЕНИЯ НАДЕЖНОСТИ АВТОМАТИКИ

Для повышения надежности работы автоматики в ней должно быть предусмотрено:

• контроль короткого замыкания в нагрузке;
• наличие напряжения на резервном источнике;
• состояние вводного выключателя.

Контроль короткого замыкания необходим для того, чтобы подключение резерва не вызвало ухудшения ситуации, поскольку велика вероятность повреждения основного источника в результате аварийной ситуации в нагрузке.

При отсутствии напряжения на резерве, переключение не имеет смысла.

Контроль состояния вводного выключателя необходим для исключения срабатывания устройства при принудительном отключении основного питания.

Основная опасность использования автоматов ввода резерва (АВР) состоит в том, что возможна ситуация, когда на нагрузку будет подано одновременно напряжение с основного и резервного источников. В случае использования многофазных сетей с несогласованными фазами это может привести к междуфазным замыканиям и отключению подачи напряжения с обоих источников.

Таким образом, в многофазных системах должен предусматриваться контроль чередования фаз основного источника и резерва.

ИСТОЧНИКИ БЕСПЕРЕБОЙНОГО ПИТАНИЯ

Часть потребителей может нормально функционировать при перерывах в подаче питания не более 0. 2 – 0.3 с. Релейные системы автоматического резервирования не могут обеспечивать переключения за такое или меньшее время. В то же время нет отсутствует гарантированное срабатывание автоматики при кратковременных пропаданиях электроэнергии.

Источники бесперебойного питания (ИБП) обеспечивают мгновенное переключение питания на резерв. Особую надежность обеспечивают ИБП с двойным преобразованием, в которых резервным источником является аккумуляторная батарея.

ИБП двойного преобразования (инвертор) преобразует входное напряжение переменного тока в постоянное, которое, в свою очередь, через коммутационные полупроводниковые ключи, вновь преобразуется в переменное. Одновременно производится буферная подзарядка аккумуляторной батареи.

При пропадании переменного напряжения к выходным ключам автоматически подключается аккумулятор. Поскольку после выпрямительного моста в цепи входного питания установлена батарея конденсаторов большой емкости, то переключение на работу от батареи не вызывает перерывов в подаче выходного напряжения.

Еще одно преимущество ИБП – стабилизация выходного напряжения и защита от просадок входного.

Фактором, сдерживающим широкое распространение ИБП, является их высокая стоимость, ограниченная мощность нагрузки и малое время работы.

Максимальный ток нагрузки ограничивается используемыми полупроводниковыми ключевыми элементами, а время работы – используемой аккумуляторной батареей. С ростом мощности, стоимость аккумулятора становится определяющим фактором.

2012-2020 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

Схема АВР на одном контакторе, с разрывающимися фазой и нулем.

Крепление осуществляется как с помощью съемных винтовых зажимов, так и стандартно на din-рейку, в зависимости от модификации.

В состав устройства ввода резервного напряжения, как правило, входит некоторое количество реле.

В случае аварийного режима контактор размыкает фазу с основного ввода и подключает с резервного. При повторном появлении напряжения на отключенном вводе ничего не произойдет до того момента, пока не пропадет напряжение на включенном вводе.

Кнопки стоят дороже выключателя, но сохраняют защиту. Согласно ПУЭ правила устройства электроустановок автоматическое подключение резервного питания и снабжение на 2 ввода является обязательной мерой обеспечения электричеством потребителей первой категории.

См. также: Прокладка кабеля в траншеях пуэ

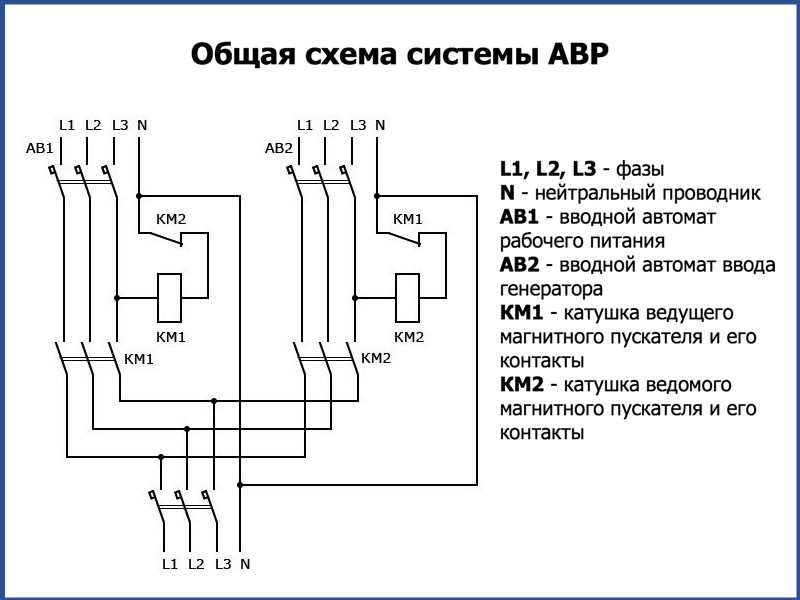

Стандартная схема АВР При ее рассмотрении обратим внимание на следующие моменты: При включении рубильников SA1, SA2 на реле K1 поступает сетевое питание; Вследствие его появления левый контакт K1 будет замкнут, а правый — разомкнут нагрузка подключена к основному вводу ; При пропадании напряжения реле K1 обесточивается; при этом левый его контакт размыкается, а правый — срабатывает на замыкание нагрузка переключается на резервный ввод. Если напряжение основного источника по какой-нибудь причине пропадает, катушка контактора КМ1 перестает получать питание, и контакт КМ1

Она может применяться для электроснабжения хозяйства с малой потребляемой мощностью, порядка нескольких киловатт Вот такая схема: Разберем ее подробно. Если у реле есть несколько контактных групп, то можно их запараллелить, но такое редко делается, обычно для больших токов берется схема с реверсивным пускателем либо на симисторах.

Они подключены к тому участку цепи, который необходимо защитить. Часто бесперебойное электроснабжение обеспечивается тем, что в распоряжении потребителя имеется два независимых друг от друга источника, основной и резервный. В соответствии с этим делением, он может быть: Односторонним, то есть состоящим из штатного и дополнительного ИП; в этом случае резервная схема подключается лишь при пропадании основного питания; Двухсторонним.

Назначение АВР

Схема АВР Автоматический ввод резерва далее АВР — система, используемая в электроснабжении для быстрого переключения нагрузки потребителя на резервный источник питания при отсутствии напряжения на основном. При восстановлении параметров тока в основной цепи происходит замыкание контактов контактора основной цепи с одновременным размыканием контактов контактора резерва. Возврат в исходное выключенное состояние обесточенного пускателя КМ1 вызовет замыкание его нормально разомкнутого контакта, находящегося в цепи питания катушки контактора КМ2 и его сработки. Простая схема и принцип действия АВР В низковольтных сетях удобно применять контролирующие напряжение в схемах защиты специальные реле. При неудаче повторную попытку можно произвести, только сбросив схему с помощью кнопки.

Требования к системе

Функциональность представленной схемы органичена. Если неполадки в основной линии сопровождаются коротким замыканием, повторное включение провоцирует повреждение нагрузки. Определенное влияние оказывают реактивные характеристики электродвигателей. При подключении станка или мощного вентилятора падение напряжения способно вызвать ложное срабатывание системы защиты.

Отдельно следует рассмотреть скорость подключения запасного источника. При значительных временных интервалах в некоторых подключенных устройствах срабатывают локальные схемы защиты. Подобные ситуации сопровождаются сбоями в работе. Они провоцируют поломки, ускоренный износ приводов.

Чтобы устранить недостатки применяют логические схемы управления, созданные на основе электронных блоков со специализированным программным обеспечением. Некоторые компоненты оснащают механическими узлами блокировки. Такие элементы сохраняют работоспособность при полном отключении основного и аварийного питания.

Основные требования к АВР современного уровня:

• надежность подключения запасного источника питания (ИП) при пиковых нагрузках и значительных изменениях рабочих параметров сети;
• достаточное быстродействие для исключения повреждения потребителей электроэнергии;
• регулируемая настройка пороговых уровней включения системы защиты;
• блокировка подсоединения к цепи с КЗ и параллельного подключения двух вводов;
• однократное срабатывание;
• автоматизированная проверка функционального состояния резервного ИП.

Как работает АВР?

Если свет исчезает, то от контакторов поступает соответствующий сигнал на управляющий механизм. В качестве последнего здесь выступает контролёр. От него уже поступают команды дальше, а они становятся основанием для переключения на питание генератора и его включения. В тот момент, когда основная сеть начинает работать, контролером осуществляется обратное переключение на сеть, в результате происходит отключение электроустановки. В этом и состоит суть работы автоматического переключателя.

Разобравшись с тем, каким образом работает АВР, можно уделить внимание и особенностям выбора автоматики, что поможет избежать проблем при использовании этого переключателя. Большинство потребителей не считает должным при выборе генератора уделять внимание и автоматике для электростанций

И в этом они ошибаются. Дело в том, что в случае использования некачественной автоматики последняя уже по прошествии 6 месяцев работы начинает издавать неприятный шум, через год возникает ее перегрев, на фоне чего увеличивается вероятность возникновения возгорания. А это уже создает серьезную опасность не только для устройств и приборов, установленных в здании, но и для людей, проживающих в нем.

Расширение функций АВР

Для управления автоматическими выключателями по выбранным алгоритмам применяются программируемые логические контроллеры (ПЛК). В них уже заложена программа АВР, которую только требуется настроить для реализации того или иного режима работы. Использование ПЛК, например, контроллера АС500, дает возможность упростить электрические схемы, хотя на первый взгляд устройство кажется сложным. Управление АВР можно расположить на дверце щита в виде набора переключателей, кнопок и индикации.

В типовом решении уже предусмотрено программное обеспечение. Оно устанавливается в ПЛК.

Назначение АВР

Функциональность системы основана на принципах обеспечения бесперебойной работы источника питания. Автоматизация основных процессов подразумевает исключение действий обслуживающего и эксплуатационного персонала. Профессиональные требования к оборудованию изложены в правилах ПУЭ. В частности, для подключения потребителей 1-й категории применяется схема АВР на 2 ввода с секционником на автоматах.

Необходимость применения таких систем поясняет пример хорошего оснащения частного загородного дома. Как правило, в таких объектах устанавливают локальную систему отопления. Управление современного газового котла обеспечивает электроника. Для принудительной циркуляции теплоносителя по контурам применяют насосы. Отключение этих компонентов при сильном морозе провоцирует разрушение труб и радиаторов.

Ремонтно-восстановительные работы намного дороже по сравнению с автозапуском специального генератора. Наличие дежурного источника питания пригодится при авариях в сетях электроснабжения. Если подключение напряжения выполняется достаточно быстро, пользователи не будут испытывать дискомфорт.

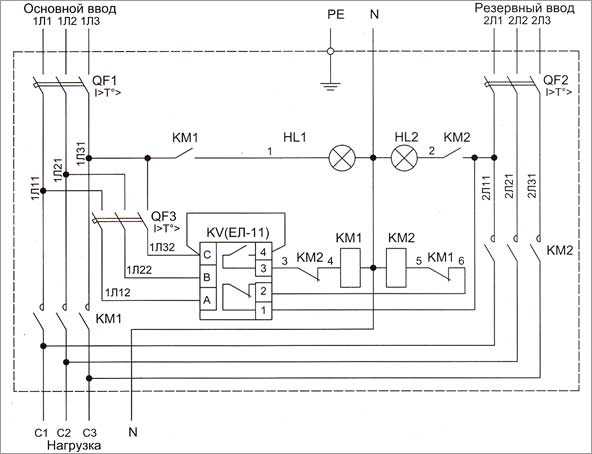

Схема АВР с реле контроля напряжения

Плюсовой проводник от электромагнитного клапана подключаем к плюсу батареи генератора. Схема соединения самой системы АВР может быть реализована с помощью пускателя. При восстановлении параметров тока в основной цепи происходит замыкание контактов контактора основной цепи с одновременным размыканием контактов контактора резерва. АВР можно установить в автоматическом режиме, если снабдить генератор автоматическим пусковым устройством и управлять им из шкафа с помощью контакторов, которые также переключают вводы.
При возобновлении основного питания автоматически вводится в работу прежняя схема, а резервная отключается

Также важно отметить, что в высоковольтных сетях схема автоматики АВР реализуется на электромеханических реле старого образца или современных многофункциональных микропроцессорных терминалах защиты, которые выполняют несколько функций, в том числе и АВР.
Этот способ менее затратный, нежели генераторный, но не способен выдавать длительное время ток для мощных бытовых приборов.
Ставим мощнее, чтобы при перегрузках срабатывал автомат А1. Проявив лояльность к сайту, Вы можете перечислить любую сумму денег, тем самым вы поможете улучшить данный сайт, повысить регулярность появления новых интересных статей и оплатить регулярные расходы, такие как: оплата хостинга, доменного имени, SSL-сертификата, зарплата нашим авторам

https://youtube. com/watch?v=G_tI8_dKN38

Примеры схем

Начнем рассмотрение схем с одного пункта, который лучше сразу обозначить. Разница между схемами АВР “автомат+пускатель” и “автомат с электроприводом” в экономичности последнего варианта на токи начиная от 200 ампер, меньшем месте в шкафу и большей устойчивости к перегрузкам, возникающим при включениях. Но в зависимости от схем, это решение должно приниматься индивидуально. А так в любой схеме вместо автомата с пускателем можно установить автомат с электроприводом.

Схема для двух вводов на контакторе

Значит, тут у нас два ввода. У каждого ввода есть вводной автомат или рубильник. Также присутствует третий автомат, который отвечает за нагрузку потребителя. И главную роль в этом театре играет контактор, который я обозначил К1. У него есть обмотка и два контакта — нормально закрытый и нормально открытый. Принцип работы схемы в следующем: при пропадании напряжения пропадает питание с обмотки К1 и контакты перекидываются.

Недостатки данной схемы в том, что при моржках света питание будет кидать туда-обратно. Это конечно не даст Вам остаться без света, но сам контактор, а именно его контакты, потреплет знатно, вплоть до замены. Так как через них будет проходить весь ток. Поэтому токи при такой схеме должны быть небольшими. Да и для нагрузки такие режимы не есть хорошо.

Схема с магнитными пускателями

Пускай в этой схеме пускатели будут обозначены К1 и К2. Хотя обычно пускатели обозначают КМ, даже называю их “каэм’ы”. Данная схема может быть однофазная или трехфазная. Я нарисовал её однофазной, так проще и быстрее. Значит, принцип работы в следующем: включаем “ввод №1” и тут же размыкается контакт К1 в со стороны нуля обмотки К2. Затем включаем “Ввод №2”, обмотка К2 уже разомкнута и следовательно контакт К2 в схеме нуля К1 не разомкнется и не вызовет отключение К1. Далее, если пропадает питание на вводе №1, то контакт К1 в схеме нуля К2 обратно становится замкнутым, питание доходит до обмотки с двух сторон и пускатель К2 срабатывает. Пускатель К1 у нас отключен и следовательно питание происходит от второго ввода. Если вновь появится напряжение на вводе №1, то для возврата надо будет вручную отключать второй ввод и включать первый. Это не очень то удобно.

В данной схеме получается, что рабочим вводом будет тот, который включить в первую очередь. Тоже не вызывает сильного доверия, но на первое время сойдет. Чтобы питание переключалось обратно на первый ввод можно установить реле напряжения. Значит, его обмотка будет подключена параллельно цепочке “катушкаК1 — контактК2”, а его контакт замкнутый последовательно в цепочку “катушкаК2 — контактК1”. Не забываем следить за рабочим током нагрузки и контактов пускателей.

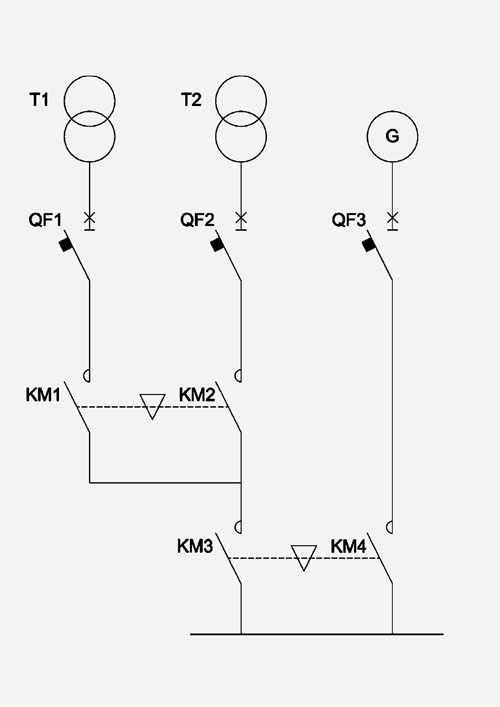

Схема на три ввода

В большинстве своем схема на три ввода представляет из себя два ввода плюс дизельгенератор. Суть её работы: при исчезновении питания на первом вводе, включается второй, а при исчезновении двух вводов сразу — включается ДГ. При повторном появлении электроэнергии на одном из двух вводов питание переходит от дизельгенератора на вновь включенный ввод. Данные схемы самому реализовать себе во вред, так как есть готовые решения — законфигурированные мозги, куда надо просто подключить провода и задать уставки. Нечто подобное рассматривалось в статье про БАВРы.

Последние статьи

Самое популярное

Классификация АВР и варианты реализации

Применяют следующие схемы организации рабочих алгоритмов:

• Односторонняя подразумевает подключение резервного ввода при необходимости. Например, для временного питания от АКБ.
• В двустороннем исполнении обе секции равнозначны. Такое решение применяют, если возможно переключение на резервную сеть с аналогичными параметрами.

Отдельно определяют логику восстановительного процесса. Используют:

• последующее автоматизированное подключение к основной линии;
• переход на резервное питание с изменением режима в ручном управлении.

Особенности работы с бытовыми генераторами

Популярность такого решения обусловлена простотой выбора техники необходимой мощности. В соответствующем сегменте рынка предлагают генераторы с приводом от бензиновых (дизельных, газовых) моторов для подключения к одно- и трехфазным сетям. Они рассчитаны на длительную непрерывную эксплуатацию без тщательного контроля. Автономность фактически зависит лишь от запаса топлива.

Для запуска силового агрегата секционный шкаф автоматики комплектуют специализированным блоком управления. Он подает питание на стартер по установленному алгоритму. В частности, можно настроить программу на предварительный прогрев дизельного двигателя в зимних условиях.

АВР на аккумуляторах

Такие источники резервного питания подают в линию постоянный ток. Для преобразования в синусоиду определенной амплитуды (220 или 380 V) применяют инвертор. Следует понимать ограниченную автономность такого варианта. Однако параллельным подключением нескольких АКБ можно обеспечить необходимый временной интервал. Перспективное направление – литий-ионные накопители энергии. Они превосходят свинцово-кислотные аналоги по главным техническим характеристикам. Высокая цена ограничивает широкое применение. Однако по мере увеличения спроса и расширения производства производители начинают предлагать качественные изделия по приемлемой стоимости.

Применение логического контроллера

Такие блоки применяют для точной настройки алгоритма рабочих операций. Специальными регуляторами устанавливают допустимый процент отклонения напряжения от номинала, временные интервалы, другие параметры. Цепи управляющих сигналов подсоединяют к устройствам коммутации.

Организация АВР в высоковольтных цепях

Чтобы упростить контроль рабочих параметров сети применяют понижающий трансформатор. Определенным количеством витков уменьшают напряжение с 1000 до 100 V. Если в цепь управления добавить реле контроля фаз, подключение резерва выполняется при обрыве хотя бы одной линии.

ТРЕБОВАНИЯ К АВТОМАТАМ РЕЗЕРВИРОВАНИЯ

Одно из основных требований, которые предъявляются к АВР, это скорость переключения на резерв. Задержка включения, в течении которой отсутствует напряжение, может вызвать сбои в работе потребителей, поэтому, чем меньше время переключения, тем более высокую надежность обеспечивает система резервирования.

Учитываются такие параметры:

• напряжение основной и резервной линии;
• количество коммутируемых фаз;
• мощность нагрузки;
• возможность автоматического восстановления питания от основного источника после устранения перебоя подачи электроэнергии;
• задержка на восстановление;
• переключение только при условии наличия напряжения резервного источника;
• блокировка переключения при коротком замыкании в нагрузке.

ТИПЫ АВР – АВТОМАТОВ ВКЛЮЧЕНИЯ РЕЗЕРВА

Автоматы резервирования подразделяют на несколько типов:

• одностороннего действия;
• двухстороннего действия;
• с автоматическим восстановлением.

Автоматы одностороннего действия обеспечивают работу нагрузки от основного источника, подключая резервный только в аварийных ситуациях.

Двусторонние автоматы резервирования могут обеспечивать работу нагрузки от любой линии, считая ее основной, а не подключенную в настоящее время резервной.

И односторонние и двусторонние автоматы могут иметь возможность восстановления в случае устранения аварийной ситуации.

По вариантам исполнения АВР разделяют на:

• релейные;
• релейные с цифровым управлением;
• электронные.

Большинство используемых систем используют механическую переключающую часть, в которой линии питания коммутируются при помощи мощных реле или контакторов. Развитие полупроводниковой техники дало возможность использовать, так называемые, твердотельные реле, которые не содержат механических частей.

Твердотельные реле при условии соблюдения ограничений по коммутируемому току отличаются высокой надежностью, поскольку отсутствует такое явление, как искрообразование при переключении. Автоматика резервирования на микропроцессорном блоке управления имеет возможность оперативного изменения алгоритма работы.

Такие устройства снабжаются многофункциональным индикатором, на который могут выводиться ряд контролируемых параметров:

• состояние ввода основной и резервной линий;
• ток нагрузки;
• время задержки восстановления.

Автоматика без контроллера

Многие производители выпускают системы АВР без соответствующего контроллера по сниженным ценам. Потребители часто покупают такие модификации устройства в надежде на то, что переключатель будет исправно работать и выполнять свои главные функции. Но на самом деле такие агрегаты имеют весомый недостаток, который состоит в отсутствии некоторых элементов управления. Если устройство АВР не оснащено специализированным контроллером, тогда оно попросту не сможет определять параметры управления электроустановкой.

Такая вариация автоматики не сможет отключать сеть при низком или же слишком высоком напряжении, а также фиксировать важные события и ошибки, контролировать параметры электростанции, которые необходимы для выполнения плановой диагностики. В процессе эксплуатации работа автоматического ввода резерва будет минимизирована: в качестве главных информирующих элементов будут выступать один или два светодиода. В соответствии с инструкцией одно мигание будет означать одну ситуация, два мигания — это уже другая ситуация и т. д. Помимо этого, нередки те случаи, когда за установку таких устройств электрики требовали с потребителей дополнительную плату за свою работу.

Устройство

, варианты схемы и принцип действия

Содержание статьи:

• Что такое устройство АВР
• Назначение АВР
• Принцип действия
• Системные требования
• Выбор автоматики
• Классификация ABP и варианты реализации
• Схемы подключения

Системы АБП применяются для бесперебойного электроснабжения частных домов, предприятий и других объектов. Автоматическое включение резерва повышает уровень безопасности, предотвращает материальные потери. В некоторых ситуациях устраняет угрозы жизни и здоровью. Для правильного подбора комплектующих необходимо ознакомиться с принципами работы специализированного оборудования.

Что такое устройство АВР

АВР автоматически включает резервный источник питания в аварийной ситуации

Поддержание рабочего состояния источника питания обеспечивается с помощью специальных технических решений. В случае возникновения аварийной ситуации автоматика подключает генератор. Необходимые действия выполняются без тщательного контроля и вмешательства пользователя.

Основные функциональные элементы типовой системы АВР:

• устройства контроля регистрируют изменения электрических параметров электросети;
• при регистрации обрыва цепи (короткого замыкания) или отклонения от установленного порогового уровня автоматика отключает поврежденный участок;
• сигнализатор сообщает о нарушении режима работы;
• контактная группа для подключения резервного источника питания.

Далее проводят необходимые мероприятия по восстановлению штатной системы. Аббревиатура (ABP) расшифровывается как «Automatic Input Reserve». Кроме резервного генератора используют переключение на работоспособную сеть или аккумуляторную батарею.

Назначение АБП

Функциональность системы основана на принципах обеспечения бесперебойной работы источника питания. Автоматизация основных процессов подразумевает исключение действий обслуживающего и эксплуатационного персонала. Требования к профессиональному оборудованию изложены в правилах ПУЭ. В частности, для подключения потребителей 1-й категории применяется схема АВР на 2 ввода с секционером на автоматах.

Дублирование распределительных устройств и других важных компонентов обеспечивает высокий уровень надежности. Такие блоки рассчитаны на время автономной работы. При создании конструкторской документации исключается взаимное влияние для предотвращения ошибочных действий автомата передачи.

Необходимость использования таких систем иллюстрируется на примере благоустроенного частного загородного дома. Как правило, в таких объектах устанавливается локальная система отопления. Управление современным газовым котлом обеспечивает электроника. Для принудительной циркуляции теплоносителя по контурам применяют насосы. Отключение этих компонентов во время сильных морозов провоцирует разрушение труб и радиаторов.

Ремонтно-восстановительные работы намного дороже по сравнению с запуском специального генератора. Наличие резервного источника питания полезно при авариях в сетях электроснабжения. Если подключение напряжения достаточно быстрое, пользователи не будут испытывать дискомфорта.

Принцип работы

Для изучения алгоритмов работы можно использовать пример сборки на простой элементной базе.

• Постоянный контроль электрических параметров главной линии обеспечивается контактором.
• Переменный ток через автоматический выключатель по замкнутой цепи поступает в локальную сеть к потребителям.
• Если напряжение исчезнет, ​​индукционная катушка не сможет удерживать стержень.
• Пружина переместит контактную группу резервного входа через привод, чтобы закрыть.
• При этом главная машина выключается.
• При появлении напряжения в рабочей линии действия выполняются в обратном порядке.

Лампочки в соответствующих цепях сигнализируют о включении определенных режимов.

Системные требования

Функционал представленной схемы органичен. Если неисправность в основной линии сопровождается коротким замыканием, повторное подключение провоцирует повреждение нагрузки. Определенное влияние оказывают реактивные характеристики электродвигателей. При подключении машины или мощного вентилятора падение напряжения может вызвать ложное срабатывание системы защиты.

Отдельно рассмотрим скорость подключения запасного источника. Через значительные промежутки времени в некоторых подключенных устройствах срабатывают локальные схемы защиты. Подобные ситуации сопровождаются неисправностями. Они провоцируют поломки, ускоренный износ дисков.

Для устранения недостатков используются логические схемы управления, созданные на базе электронных блоков со специализированным программным обеспечением. Некоторые компоненты оснащены механическими блокировочными устройствами. Такие элементы сохраняют работоспособность при полном отключении основного и аварийного питания.

Основные требования к действующему уровню АБП:

• надежность подключения резервного источника питания (ИП) при пиковых нагрузках и значительных изменениях параметров работы сети;
• достаточная скорость для устранения повреждений потребителей электроэнергии;
• регулируемая установка пороговых уровней срабатывания системы защиты;
• блокировка включения в цепь при коротком замыкании и параллельном включении двух вводов;
• однократное срабатывание;
• автоматизированная проверка функционального состояния резервного IP.

Плавное переключение обеспечивается добавлением в цепь трансформаторов.

Выбор автоматики

Блок АВР ПромЭнерго

Промышленное и профессиональное оборудование стандартно оснащается автоматикой. Как минимум, предлагают коробку с набором контакторов для воспроизведения защитного алгоритма. Аварийная кнопка размещена в зоне доступности. При необходимости отключите установку одним быстрым движением.

Специализированный щит АБП можно приобрести в собранном виде или создать функциональный аналог самостоятельно. При выборе готового изделия следует обращать внимание на репутацию производителя. Нелишним будет предварительное изучение отзывов покупателей и мнений опытных специалистов.

В нижнем ценовом диапазоне представлены товары сомнительного происхождения. Если однофазный АВР стоит до 1500-2000 р., вряд ли можно рассчитывать на долгий срок службы и высокую надежность. Подделки отличаются плохой сборкой, некачественными контактными группами. Довольно часто в таких моделях используются маломощные электронные ключи, не приспособленные к перенапряжениям и нагрузкам с ярко выраженными индуктивными характеристиками.

От 4 000 до 8 000 р. Вы можете найти качественные АБП малоизвестных брендов. В надежных комплектах оборудования используются электромеханические функциональные компоненты.

В пределах 20 000 р. и выше – продукция ответственных производителей. Эти продукты имеют официальную гарантию. Производительность и другие важные параметры контролируются в каждой отдельной партии.

Автоматика без контроллера

Расшифровка обозначения подчеркивает главную особенность оборудования данной категории. «Автоматический» способ подключения резерва современного уровня подразумевает не только отсутствие вмешательства со стороны пользователей. Электронный контроллер обеспечивает оперативную проверку состояния питающей и резервной сетей. Блокирует выполнение ошибочных операций, предотвращает возникновение потенциально опасных ситуаций. При выборе АТС стоит проверить наличие этого полезного компонента.

АВР в сетях 0,4 кВ

Для коммутации силовых цепей в сетях с относительно низким напряжением (0,4 кВ) применяют серийные контакторы с магнитным приводом. Также используйте стартеры в комплекте с АВ. Компоненты схемы выбираются с учетом токовых нагрузок (потребляемой мощности).

Приборы учета электроэнергии, устройства защиты от перенапряжения, реле с функцией задержки для создания дополнительного временного интервала перед подключением нагрузки устанавливаются в типовых щитах АВР на 2 ввода.

Классификация и варианты реализации АВР

Применять следующие схемы организации алгоритмов работы:

• Односторонняя означает подключение резервного ввода при необходимости. Например, для временного питания от батареи.
• В двустороннем исполнении обе секции равнозначны. Такое решение используется, если возможен переход на резервную сеть с аналогичными параметрами.

Отдельно определить логику процесса восстановления. Использование:

• последующее автоматическое подключение к магистральной линии;
• переход на резервное питание со сменой режима ручного управления.

Особенности работы с бытовыми генераторами

Популярность такого решения обусловлена ​​простотой выбора оборудования необходимой мощности. В соответствующем сегменте рынка предлагаются генераторы с приводом от бензиновых (дизельных, газовых) двигателей для подключения к однофазным и трехфазным сетям. Они рассчитаны на непрерывную непрерывную работу без тщательного контроля. Автономность фактически зависит только от запаса топлива.

Для запуска силового агрегата секционный шкаф автоматики комплектуется специализированным блоком управления. Он подает питание на стартер по установленному алгоритму. В частности, можно настроить программу для предварительного прогрева дизеля в зимних условиях.

АТС на батареях

Такие резервные источники питания подают в линию постоянный ток. Для преобразования в синусоиду определенной амплитуды (220 или 380 В) используется инвертор. Следует понимать ограниченную автономность этого варианта. Однако параллельное подключение нескольких аккумуляторов может обеспечить необходимый временной интервал. Перспективным направлением являются литий-ионные накопители энергии. По основным техническим характеристикам они превосходят свинцово-кислотные аналоги. Высокая цена ограничивает широкое применение. Однако по мере роста спроса и увеличения производства производители начинают предлагать качественную продукцию по доступным ценам.

Аккумулятор подключить проще, чем генератор. В этом варианте АВР может быть собран по стандартной схеме без специального блока управления запуском двигателя.

Приложение логического контроллера

Такие блоки используются для тонкой настройки алгоритма работы операций. Специальные регуляторы задают допустимый процент отклонения напряжения от номинального, временные интервалы, другие параметры. Цепи управляющих сигналов подключены к коммутационным устройствам.

Организация АВР в цепях высокого напряжения

Для упрощения контроля параметров работы сети используется понижающий трансформатор. Определенное количество витков снижает напряжение с 1000 до 100 В. При добавлении в цепь управления реле контроля фаз подключение резерва выполняется при обрыве хотя бы одной линии.

Схемы подключения

Оптимальный вариант выбирается с учетом:

• параметров работы источника питания;
• тип нагрузки;
• особые требования к скорости входа в резерв и другим параметрам.

Для однофазных сетей при подключении частного дома или небольшого коммерческого объекта можно использовать самый простой вариант на модульных контакторах с двухполюсными АВ. Схема АВР с реле контроля фаз на два ввода используется при подключении мощных нагрузок. В соответствующем варианте, помимо уровня напряжения, контролируются синусоидальные искажения и правильная фазировка. Если предполагается работа с несколькими источниками (более двух), создайте систему с необходимым количеством входов.

Автоматический ввод резерва (АВР): назначение, виды, схема

Даже современная система электроснабжения не всегда отличается абсолютной надежностью. В случаях возникновения аварийных ситуаций без энергии могут остаться потребители, у которых длительный перерыв в электроснабжении может привести к большим материальным потерям, а то и к угрозе жизни. Поэтому как в быту, так и на производстве имеет смысл организовать питание от двух источников электроэнергии, с передачей мощности от одного. Такая система называется автоматическим вводом резерва, сокращенно АБП. Ее работа заключается в полностью автоматическом подключении электрических цепей потребителей от резервного источника питания в случае отключения основного. В этой статье мы подробно рассмотрим назначение и принцип работы различных типов АВР.

• Назначение АВР
• Как работает автоматический ввод резервного питания
• Системные требования
• Классификация ABP и варианты реализации
• Особенности работы с бытовыми генераторами
• АТС на аккумуляторах
• Приложение логического контроллера
• Организация АВР в цепях высокого напряжения

Назначение АВР

Назначение данной системы в электрике аналогично организации бесперебойного питания. Основной задачей автоматического ввода резервного питания является быстрое восстановление электроснабжения без участия человека в этом процессе. На крупных подстанциях всегда два ввода на два, разделенные секционным выключателем, секции КРУ работают независимо друг от друга. Согласно ПУЭ (правил устройства электроустановок) автоматическое подключение резервного питания и питания на 2 ввода является обязательным мероприятием для обеспечения электроэнергией потребителей первой категории.

Простой пример необходимости этой системы можно привести в отношении освещения какой-либо важной охраняемой территории. То есть при отключении основного входа система сама включит питание от резервного источника, при этом эта важная область останется освещенной. Максимум, что может произойти, это кратковременное прекращение питания, которое даже визуально сложно отследить. Это зависит от скорости работы АВР, время включения резерва должно быть около 0,3-0,8 сек.

Принцип работы автоматического ввода резервного питания

Принцип работы АВР основан на контроле напряжения в цепи. Это можно сделать с помощью любого реле напряжения или цифровых логических блоков защиты. Однако принцип работы всех ранних остается неизменным. Рассмотрим это на простейшем примере.

Это однолинейная схема, на которой видно, что напряжение контролируется контактором КМ. Оба автомата QS1 и QS2 должны быть включены, при этом катушка КМ получит питание и будет втянута, соответственно замыкающий контакт ее в цепи основного ввода также замкнут, а замыкающий контакт в цепи резервного ввода разомкнут. Таким образом, питание потребителя осуществляется от основной сети и горят соответствующие лампы. В случае пропадания питания на линии L12 и падения напряжения до значения при отключении контактора КМ замыкающий контакт разомкнется в основной линии и одновременно перейдет контакт в линии резервного питания L22 в замкнутое состояние, тем самым подавая напряжение потребителю от резервного источника. Обратная ситуация будет при возобновлении основного питания по линии L12.

В видео ниже наглядно рассмотрен принцип работы АВР в сетях 6 кВ:

Системные требования

Основные требования к АВР:

• Производительность.
• Надежность включения.
• Напряжение питания только при отсутствии короткого замыкания, то есть должна быть блокировка при коротком замыкании.
• Однократное срабатывание.
• Возможность настроить порог включения резервного источника питания, чтобы он не срабатывал, например, при перепадах напряжения при пуске мощных электродвигателей.
• Срабатывание возможно только при наличии электричества на резервном вводе.

Естественно, самая простая схема на контакторах не сможет реализовать все требования к системе АВР. Для этого в современной электронике используются логические системы, сигнализирующие о включении резервного источника питания только при соблюдении всех правил и блокировок. Также для дополнительной надежности даже используется механическая блокировка.

Варианты классификации и реализации БПС

Может быть обеспечено резервное питание и его автоматический ввод может осуществляться от отдельного генератора, батареи или отдельной линии.

В свою очередь все системы АТС по своему действию делятся на:

1. Односторонние. Одна секция или ввод рабочая (основная), а вторая резервная. В случае исчезновения рабочего напряжения включается резерв.
2. Двусторонний. При наличии двух раздельно питаемых секций и, соответственно, работающих двух линий, а при отключении одной из них другая является резервной.

Также АВР может быть с рекуперацией мощности по нормальной схеме и без нее. Во втором случае неработающая сеть полностью гасится и даже при повторном восстановлении питания схема не будет работать как раньше на двух линиях.

Особенности работы с бытовыми генераторами

Для организации автоматического ввода резерва в дом можно использовать в качестве резервного источника питания автономный генератор. Он даст возможность длительное время обеспечивать электроэнергией весь дом, а величина подключаемой нагрузки зависит от мощности самого генератора. Вот схема подключения:

Внедрение генератора в качестве источника электроэнергии вместо сетевого напряжения можно практиковать в однофазной и трехфазной сети с учетом модели генератора. Однако для того, чтобы этот процесс был полностью автоматизирован, необходимо, чтобы генератор был оснащен пускателем, а также потребуется специальный блок, состоящий из набора коммутационных аппаратов, включающих пускатель только на время работы. включаться и отключаться при восстановлении сетевого напряжения. Выглядит так:

Такой блок для генератора совместим с любым типом двигателя и имеет три положения: «Стоп», «Вкл», «Пуск». Правда, зимой ДВС нужно прогревать, но этот агрегат можно запрограммировать с учетом этой особенности. Устанавливается на DIN-рейку в распределительном щите.

В видео наглядно поясняется схема по которой можно сделать автоматический резервный ввод для генератора своими руками:

АВР на аккумуляторах

С развитием преобразователей, преобразующих постоянный ток в переменный, появляется возможность использовать в качестве резервного источника питания, например, автомобильный аккумулятор. Помимо аккумулятора, потребуется приобрести современный автомобильный инвертор, преобразующий от 12 вольт постоянного тока до 220 вольт переменного тока.

Правда, этот источник вряд ли можно использовать для силовой нагрузки, но он легко может обеспечить стабильным напряжением осветительную цепь при кратковременной аварии на линии. При этом продолжительность работы будет зависеть от мощности потребителей и емкости аккумуляторов.

Для увеличения емкости можно соединить несколько аккумуляторов параллельно. Саму схему подключения системы АВР можно реализовать с помощью пускателя.

Пускатель включается в основную цепь, а в случае проблем с сетью его подвижная часть исчезает, тем самым его размыкающий блок-контакт, введенный в цепь аккумулятора, запускает систему автоматического электропитания. Этот способ менее затратен, чем генератор, но не способен выдавать ток длительного времени для мощных бытовых приборов.

Приложение логического контроллера

Для двух трехфазных сетей электроснабжения используются готовые блоки АВР с использованием логического цифрового контроллера, способного учитывать многие параметры, необходимые для создания идеальной системы. Имеет все необходимые маркировки и инструкции по управлению и подключению.

Однако, прежде чем подключить модуль и приобрести его, необходимо подумать, есть ли резервный источник питания с более надежным блоком питания. Так как нет смысла подключать его к той же системе трехфазной сети, то есть с питанием от одного трансформатора 6/0,4 кВ.

Организация АВР в цепях высокого напряжения

Для организации автоматического резервирования в цепях напряжением более 1000 Вольт в качестве элемента измерения и регулирования сетевой энергии применяют специальный трансформатор напряжения, на вторичной обмотке которого 100 вольт в норме. Для соединения его с системой АВР используется реле минимального напряжения или реле контроля фаз. Реагирует не только на снижение сетевого напряжения, но и на пропадание хотя бы одной фазы, например, при обрыве ВЛ. Здесь уже необходимо выполнить все требования по правильному вводу АВР, а иногда даже при системе с восстановлением устанавливается временная задержка для возврата к исходной начальной конфигурации.

Также важно отметить, что в высоковольтных сетях схемотехника автоматики АВР реализуется на электромеханических реле старого образца или современных многофункциональных микропроцессорных терминалах защиты, выполняющих несколько функций, в том числе и АВР.

Напоследок рекомендуем посмотреть полезное видео по теме статьи:

Теперь вы знаете, что такое автоматический ввод резерва, какие бывают схемы АВР и каков принцип работы этой системы электроснабжения. Надеемся, предоставленная информация и видеоуроки были вам полезны!

Наверняка вы не знаете:

• Зачем повторно включать автоматику
• Как установить дизель-генератор
• Схема подключения солнечной батареи
• Как подключить магнитный пускатель

Трехфазное устройство защиты

[[wysiwyg_imageupload:2163:]] Проект предоставлен г-ном Бхаратом Баравалией



---



0335

Многие из наших дорогостоящих приборов требуют для работы трехфазного переменного тока. Выход из строя любой из фаз делает прибор склонным к нестабильной работе и даже может привести к поломке. Поэтому крайне важно следить за наличием трехфазного питания и выключать прибор в случае пропадания одной или двух фаз. Подача питания на прибор должна возобновляться при наличии всех фаз питания с определенной временной задержкой во избежание скачков напряжения и кратковременных колебаний. Полное описание устройства защиты трехфазного электроприбора приведено здесь. Пользовательские линии, подключенные к линиям электропитания, могут быть отключены от них с помощью переключателя подключения/отключения. Цепь разделительного выпрямителя, подключенная к каждой фазе с рабочими реле. Выход схемы выпрямителя управляется таймером и через этот таймер управляет выключателем. Таймер восстанавливает связь при пропадании любой одной или двух фаз.



1.      Защитное устройство для электрического машинного оборудования или установки, состоящее из:

Контакторный переключатель, подключенный между множеством питающих линий и соответствующих пользовательских линий, подлежащий защите и подключаемый к нагрузке. Каждый элемент схемы изолирующего выпрямителя имеет входную сторону, соединенную с каждой точкой фазной стороны и нейтральной точкой, которая может иметь потенциал земли, и выходную сторону, электрически изолированную от стороны катушки рабочего реле вместе со светодиодом и безынерционным диодом. Таймер, соединенный с катушкой указанного оперативного реле и соединенный с контакторным выключателем, для автоматического отключения указанных пользовательских линий от указанных линий питания при выходе из строя одной или двух фаз и для автоматического повторного соединения указанных пользовательских линий с указанными линиями питания при наличии всех три фазы с определенной временной задержкой. Каждая цепь разделительного выпрямителя подключена со стороны вторичной обмотки каждого понижающего трансформатора. И первичная сторона каждого понижающего трансформатора подключена от каждой фазы к нейтрали.



2.      Защитное устройство для электрического машинного оборудования или установки, включающее:

Контакторный переключатель, подключенный между множеством линий питания и соответствующих пользовательских линий, подлежащий защите и подключаемый к нагрузке. Элемент схемы изолирующего выпрямителя, входная сторона которого соединена с вторичной обмоткой понижающего трансформатора, а выходная сторона электрически изолирована от катушки рабочего реле.





CIRCUIT ELEMENTS



1.      RELAY :-

Relay

Relay Insight



2.       POLES CONTACTOR:

Контактор — это переключатель с электрическим управлением, используемый для переключения силовой цепи, аналогичный реле, но с более высокими номиналами силы тока. Контактор управляется цепью, которая имеет гораздо более низкий уровень мощности, чем коммутируемая цепь. Контакторы бывают разных форм с различной мощностью и характеристиками. В отличие от автоматического выключателя, контактор не предназначен для прерывания тока короткого замыкания. Контакторы варьируются от тех, которые имеют ток отключения в несколько ампер и 24 В постоянного тока, до тысяч ампер и многих киловольт. Физический размер контакторов варьируется от устройства, достаточно маленького, чтобы его можно было поднять одной рукой, до больших устройств, длина стороны которых составляет примерно метр (ярд). Контакторы используются для управления электродвигателями, освещением, отоплением,
конденсаторные батареи и другие электрические нагрузки.

Принцип работы:



В отличие от реле общего назначения, контакторы предназначены для прямого подключения к сильноточным устройствам нагрузки. Реле, как правило, имеют меньшую мощность и обычно предназначены как для нормально замкнутых, так и для нормально разомкнутых приложений. Устройства, коммутирующие более 15 ампер или в цепях мощностью более нескольких киловатт, обычно называют контакторами. Помимо дополнительных вспомогательных слаботочных контактов, контакторы почти всегда оснащены нормально разомкнутыми контактами. В отличие от реле, контакторы разработаны с функциями управления и подавления дуги, возникающей при отключении больших токов двигателя. При прохождении тока через электромагнит создается магнитное поле, которое притягивает подвижный сердечник контактора. Катушка электромагнита сначала потребляет больший ток, пока ее индуктивность не увеличится, когда металлический сердечник входит в катушку 9.0003



Подвижный контакт приводится в движение подвижным сердечником; сила, развиваемая электромагнитом, удерживает вместе подвижный и неподвижный контакты. При обесточивании катушки контактора сила тяжести или пружина возвращает сердечник электромагнита в исходное положение и размыкает контакты. У контакторов, питающихся переменным током, небольшая часть сердечника окружена экранирующей катушкой, которая немного задерживает магнитный поток в сердечнике. Эффект заключается в том, чтобы усреднить переменное притяжение магнитного поля и, таким образом, предотвратить гудение сердечника с удвоенной частотой сети.

Большинство контакторов управления двигателем при низком напряжении (600 вольт и ниже) являются контакторами с воздушным разрывом; т. е. обычный воздух окружает контакты и гасит дугу при разрыве цепи. В современных контроллерах двигателей среднего напряжения используются вакуумные контакторы.

Контакторы управления двигателем могут быть оснащены защитой от короткого замыкания (предохранители или автоматические выключатели), средствами отключения, реле перегрузки и кожухом для создания комбинированного пускателя

Применение:

Управление освещением

Контакторы часто используются для централизованного управления большими осветительными установками, такими как офисное здание или торговое здание. Для снижения потребляемой мощности в катушках контакторов применяются блокировочные контакторы, имеющие две рабочие катушки.

Одна катушка, на мгновение под напряжением, замыкает контакты силовой цепи, которые затем механически удерживаются замкнутыми; вторая катушка размыкает контакты.



Магнитный пускатель



Магнитный пускатель — это контактор, предназначенный для питания электродвигателей. Магнитный пускатель имеет реле перегрузки, которое отключает подачу управляющего напряжения на катушку пускателя, если обнаруживает перегрузку двигателя. Реле перегрузки могут использовать тепло, выделяемое током двигателя, для срабатывания биметаллического контакта или размыкания контакта, удерживаемого в замкнутом состоянии легкоплавким сплавом.



Реле перегрузки размыкает набор контактов, соединенных последовательно с питанием контактора, питающего двигатель. Характеристики нагревателей можно согласовать с двигателем, чтобы двигатель был защищен от перегрузки. В последнее время реле защиты двигателей с микропроцессорным управлением предлагают более комплексную защиту двигателей. Когда реле используется для переключения большого количества электроэнергии через свои контакты, оно обозначается специальным названием: контактор. Контакторы обычно имеют несколько контактов, и эти контакты обычно (но не всегда) нормально разомкнуты, так что питание нагрузки отключается, когда катушка обесточивается. Возможно, наиболее распространенным промышленным применением контакторов является управление электродвигателями.

                                             БАЗОВАЯ СХЕМА КОНТАКТОРА

Три верхних контакта переключают соответствующие фазы входящего трехфазного переменного тока, обычно не менее 480 В для двигателей мощностью 1 л.с. или выше. Самый нижний контакт является «вспомогательным» контактом, номинальный ток которого намного ниже, чем у силовых контактов большого двигателя, но он приводится в действие тем же якорем, что и силовые контакты.

Вспомогательный контакт часто используется в логической схеме реле или в какой-либо другой части схемы управления двигателем, обычно переключая питание 120 В переменного тока вместо напряжения двигателя. Один контактор может иметь несколько вспомогательных контактов, как нормально разомкнутых, так и нормально замкнутых, если это необходимо.

Три устройства в форме вопросительного знака напротив, соединенные последовательно, каждая фаза которых идет к двигателю, называются перегрузочными нагревателями. Каждый «нагревательный» элемент представляет собой полосу металла с низким сопротивлением, предназначенную для нагревания по мере того, как двигатель потребляет ток. Если температура любого из этих нагревательных элементов достигает критической точки (эквивалентной умеренной перегрузке двигателя), нормально замкнутый контакт переключателя (на схеме не показан) срабатывает.



Этот нормально замкнутый контакт обычно подключается последовательно с катушкой реле, так что, когда он размыкается, реле автоматически обесточивается, тем самым отключая питание двигателя. Мы увидим больше об этой проводке защиты от перегрузки в следующей главе. Нагреватели перегрузки предназначены для обеспечения защиты от перегрузки по току для больших электродвигателей, в отличие от автоматических выключателей и предохранителей, которые служат основной целью обеспечения защиты от перегрузки по току для силовых проводников. Функция обогревателя при перегрузке часто понимается неправильно. Это не предохранители; то есть их функция не в том, чтобы сгореть и напрямую разорвать цепь, как это предназначено для плавкого предохранителя.



Нагреватели перегрузки скорее предназначены для термической имитации характеристики нагрева конкретного электродвигателя, который необходимо защитить. Все двигатели имеют тепловые характеристики, в том числе количество тепловой энергии, генерируемой за счет резистивного рассеяния (I2R), характеристики теплопередачи тепла, «проводимого» охлаждающей среде через металлический корпус двигателя, физическую массу и удельную теплоемкость материалов. составляющие двигатель и т. д. Эти характеристики имитируются перегрузочным нагревателем в миниатюрном масштабе: когда двигатель нагревается до своей критической температуры, нагреватель будет нагреваться до своей критической температуры, в идеале с той же скоростью и кривой приближения. Таким образом, контакт перегрузки при измерении температуры нагревателя термомеханическим механизмом будет воспринимать аналог реального двигателя. Если контакт перегрузки сработает из-за чрезмерной температуры нагревателя, это будет свидетельствовать о том, что реальный двигатель достиг своей критической температуры (или достиг бы этого в ближайшее время). Предполагается, что после срабатывания нагреватели охлаждаются с той же скоростью и с той же кривой, что и реальный двигатель, чтобы они отображали точную пропорцию теплового состояния двигателя и не позволяли повторно подавать питание до тех пор, пока двигатель не будет действительно снова готов к запуску.

 Компоненты





     1 . 555 Таймер IC: 555 Таймер IC

2. Диод: Учебник по диодам

3. Световой диод:

. Транзистор:

Транзистор BC547

Транзистор SL100

Transistor BC548

Transistor SK100

Transistor BC558

Transistor 2N2222

5.      Capacitors:

Capacitor tutorial

Capacitor Insight

6.      Resistor :

Резистор Учебник

Трансформатор

ВВЕДЕНИЕ:

Трансформатор — это устройство, которое передает электрическую энергию от одной цепи к другой через индуктивно связанные проводники — катушки трансформатора. Изменяющийся ток в первой или первичной обмотке создает переменный магнитный поток в сердечнике трансформатора и, следовательно, переменное магнитное поле во вторичной обмотке. Это переменное магнитное поле индуцирует переменную электродвижущую силу (ЭДС) или «напряжение» во вторичной обмотке. Этот эффект называется взаимной индукцией

Если к вторичной обмотке подключить нагрузку, то во вторичной обмотке будет протекать электрический ток, и электрическая энергия будет передаваться из первичной цепи через трансформатор в нагрузку. В идеальном трансформаторе индуцированное напряжение во вторичной обмотке (VS) пропорционально первичному напряжению (VP) и определяется отношением числа витков вторичной обмотки (NS) к числу витков в обмотке. первичный (NP) следующим образом:

Путем соответствующего выбора соотношения витков трансформатор, таким образом, позволяет «повышать» напряжение переменного тока (AC), делая NS больше, чем NP, или «понижать», делая NS меньше, чем NP. В подавляющем большинстве трансформаторов обмотки представляют собой катушки, намотанные на ферромагнитный сердечник, за исключением трансформаторов с воздушным сердечником.

Трансформаторы варьируются по размеру от соединительного трансформатора размером с ноготь, спрятанного внутри сценического микрофона, до огромных блоков весом в сотни тонн, используемых для соединения частей энергосистем. Все они работают по одним и тем же основным принципам, хотя диапазон конструкций широк. Хотя новые технологии устранили необходимость в трансформаторах в некоторых электронных схемах, трансформаторы по-прежнему используются почти во всех электронных устройствах, предназначенных для бытового («сетевого») напряжения. Трансформаторы необходимы для передачи электроэнергии высокого напряжения, что делает передачу на большие расстояния экономически целесообразной.



Основные принципы:

Трансформатор основан на двух принципах: во-первых, электрический ток может создавать магнитное поле (электромагнетизм) и, во-вторых, что изменяющееся магнитное поле внутри катушки с проводом индуцирует напряжение на концы катушки (электромагнитная индукция).

Изменение тока в первичной обмотке изменяет создаваемый магнитный поток. Изменяющийся магнитный поток индуцирует напряжение во вторичной обмотке.

Рис. 3.2.1 Трансформатор

Идеальный трансформатор:

Идеальный трансформатор показан на соседней рисунке. Ток, проходящий через первичную катушку, создает магнитное поле. Первичная и вторичная катушки намотаны на сердечник с очень высокой магнитной проницаемостью, такой как железо, так что большая часть магнитного потока проходит как через первичную, так и через вторичную катушки.



Закон индукции:

T Напряжение, индуцированное во вторичной обмотке, можно рассчитать по закону индукции Фарадея, который гласит: где VS — мгновенное напряжение, NS — число витков вторичной обмотки. а также ? равна магнитному потоку через один виток катушки. Если витки катушки ориентированы перпендикулярно силовым линиям магнитного поля, поток является произведением плотности магнитного потока B и площади A, через которую он проходит. Площадь постоянна и равна площади поперечного сечения сердечника трансформатора, тогда как магнитное поле меняется со временем в зависимости от возбуждения первичной обмотки. Поскольку в идеальном трансформаторе через первичную и вторичную обмотки проходит один и тот же магнитный поток, мгновенное напряжение на первичной обмотке равно



Соотношение двух уравнений для VS и VP дает основное уравнение для повышения или понижения напряжения.



Уравнение идеальной мощности:



Идеальный трансформатор как элемент цепи . В идеале трансформатор совершенно эффективен; вся поступающая энергия преобразуется из первичной цепи в магнитное поле и во вторичную цепь. При соблюдении этого условия поступающая электрическая мощность должна равняться отходящей мощности.

Ввод = IPVP = Выход = ISVS

дает уравнение идеального трансформатора

Трансформаторы обычно имеют высокий КПД, поэтому эта формула является разумным приближением.

При увеличении напряжения ток уменьшается во столько же раз. Импеданс в одной цепи преобразуется квадратом коэффициента трансформации. Например, если импеданс ZS подключен к клеммам вторичной обмотки, для первичной цепи он будет иметь импеданс . Это соотношение является обратным, так что импеданс ZP первичной цепи кажется вторичной равной



Эксплуатация трансформаторов:



Упрощенное описание выше не учитывает несколько практических факторов, в частности первичный ток, необходимый для создания магнитного поля в сердечнике, и вклад в поле из-за тока во вторичной обмотке. схема. Модели идеального трансформатора обычно предполагают наличие сердечника с пренебрежимо малым сопротивлением и двумя обмотками с нулевым сопротивлением. При подаче напряжения на первичную обмотку протекает небольшой ток, приводящий в движение магнитный поток вокруг магнитопровода сердечника. Ток, необходимый для создания потока, называется током намагничивания; поскольку предполагалось, что идеальное ядро ​​​​имеет почти нулевое сопротивление, ток намагничивания пренебрежимо мал, хотя все же необходим для создания магнитного поля.



Изменяющееся магнитное поле индуцирует электродвижущую силу (ЭДС) в каждой обмотке. Поскольку идеальные обмотки не имеют импеданса, они не имеют связанного с ними падения напряжения, поэтому напряжения VP и VS, измеренные на клеммах трансформатора, равны соответствующим ЭДС. Первичная ЭДС, действующая против первичного напряжения, иногда называется «обратной ЭДС». Это связано с законом Ленца, который гласит, что индукция ЭДС всегда будет такой, что будет препятствовать развитию любого такого изменения магнитного поля.

Практические соображения:

Поток утечки:

. . На практике некоторые потоки проходят пути, выходящие за пределы обмоток. Такой поток называется потоком рассеяния и приводит к индуктивности рассеяния последовательно с взаимно связанными обмотками трансформатора.

Утечка приводит к тому, что энергия попеременно накапливается в магнитных полях и высвобождается из них при каждом цикле подачи питания. Это не является прямой потерей мощности (см. «Блуждающие потери» ниже), но приводит к ухудшению регулирования напряжения, в результате чего вторичное напряжение не может быть прямо пропорционально первичному, особенно при большой нагрузке. Поэтому трансформаторы обычно проектируются так, чтобы они имели очень низкую индуктивность рассеяния

Однако в некоторых применениях утечка может быть желательным свойством, и в конструкцию трансформатора могут быть преднамеренно введены длинные магнитные пути, воздушные зазоры или магнитные обходные шунты для ограничения короткого замыкания. ток цепи, который он будет поставлять. Негерметичные трансформаторы могут использоваться для питания нагрузок с отрицательным сопротивлением, таких как электрические дуги, ртутные лампы и неоновые вывески; или для безопасного обращения с нагрузками, которые периодически подвергаются короткому замыканию, такими как электродуговые сварочные аппараты

Воздушные зазоры также используются для предотвращения насыщения трансформатора, особенно аудиотрансформаторов в цепях, в обмотках которых протекает постоянный ток. Индуктивность рассеяния также полезна, когда трансформаторы работают параллельно.

Можно показать, что если «погонная» индуктивность двух трансформаторов одинакова (обычное значение равно 5%), они будут автоматически «правильно» распределять мощность (например, блоки 500 кВА параллельно блоку 1000 кВА, больший будет нести в два раза больше тока).



 Трансформаторы напряжения:

Трансформаторы напряжения (ТН) или трансформаторы напряжения (ПТ) представляют собой еще один тип измерительных трансформаторов, используемых для измерения и защиты в высоковольтных цепях. Они предназначены для предоставления незначительной нагрузки измеряемому источнику питания и имеют точное соотношение напряжений для точного понижения высоких напряжений, чтобы измерительное и защитное релейное оборудование могло работать при более низком потенциале. Обычно вторичная обмотка трансформатора напряжения рассчитана на 69или 120 В при номинальном первичном напряжении, чтобы соответствовать входным номиналам реле защиты. иногда может присутствовать отвод X3. Иногда на том же трансформаторе напряжения может иметься вторая изолированная обмотка (Y1, Y2, Y3). Сторона высокого напряжения (первичная) может быть подключена фаза к земле или фаза к фазе. Сторона низкого напряжения (вторичная) обычно соединяется фазой с землей.

Обозначения клемм (h2, X1, Y1 и т. д.) часто называют полярностью. Это относится и к трансформаторам тока. В любой момент терминалы с одним и тем же цифровым суффиксом имеют одинаковую полярность и фазу. Правильная идентификация клемм и проводки необходима для правильной работы измерительных и защитных реле.

В то время как ТН ранее использовались для всех напряжений выше 240 В первичной обмотки, современные счетчики устраняют необходимость в ТН для большинства вторичных рабочих напряжений. ТН обычно используются в цепях, где уровень напряжения в системе выше 600 В. Современные счетчики устраняют необходимость в ТН, поскольку напряжение остается постоянным и измеряется во входном питании.





Трансформатор + Выпрямитель:



Переменный выход постоянного тока подходит для ламп, обогревателей и стандартных двигателей. Он не подходит для электронных схем, если они не включают сглаживающий конденсатор

Типы:



Автотрансформатор, многофазные трансформаторы, трансформаторы утечки, резонансные трансформаторы, звуковые трансформаторы, измерительные трансформаторы.

ТРЕХФАЗНОЕ ПИТАНИЕ

Введение в три фазы:

Электричество, которое всего пятьдесят лет назад считалось предметом гордости его обладателя, стало самым необходимым и жизненно важным компонентом человеческой жизни двадцать первого века. зависимость от электричества возросла до такой степени, что мы начинаем свой день с включения электроприбора, а заканчиваем его, выключая электрическую лампочку. Бесчисленные электроприборы, такие как лампочка, трубка, вентилятор, кондиционер, смеситель, стиральная машина, газовая колонка, телевизор, и этот список можно продолжать до бесконечности.

Бытовым приборам не требуется много энергии (электричества) для работы, поэтому они хорошо работают от однофазной сети. Но в повседневной жизни мы сталкиваемся со многими ситуациями, в которых требуется большое количество энергии (электричества) для выполнения указанной задачи, например, на мельнице, скважинных насосах, заводских машинах и т. д. Здесь вступает в действие другой режим мощности. источник питания, известный как трехфазный источник питания.

Как вы знаете, для передачи электроэнергии однофазным переменным током нужны два провода (фаза и нейтраль). Однако вы бы видели, что распределительные линии обычно имеют только 4 провода. Это связано с тем, что распределение выполняется с использованием трех фаз, а четвертый провод является нейтральным. Как это помогает? Поскольку три фазы обычно сдвинуты по фазе на 120 футов, их векторное сложение будет равно нулю, если питание сбалансировано.

                        ФОРМА ВОЛНЫ И ВАЗОРНАЯ ДИАГРАММА ТРЕХФАЗНОГО ПИТАНИЯ

Из рисунка видно, что в показанной сбалансированной системе три фазы, обычно обозначаемые R, Y, B, соответствующие красному, желтому и синему, равны по величине и отличаются по фазовому углу на 1200.

Соответствующая векторная диаграмма показана на рисунке (b). Напряжение между любой из фаз и нейтралью называется фазным напряжением или фазным напряжением Vp. Обычно напряжение между любыми двумя линиями называют линейным напряжением или линейным напряжением VL.

Если напряжение R-фазы равно VR = Vp.0, то остальные фазные напряжения будут VY =Vp.-2p/3 и VB = Vp.-4p/3.

О диоде

Диод — это электрическое устройство, позволяющее току проходить через него в одном направлении с гораздо большей легкостью, чем в другом. Наиболее распространенным типом диода в современных схемах являются полупроводниковые диоды, хотя существуют и другие диодные технологии. Полупроводниковые диоды обозначены символами.

Выпрямитель используется для преобразования переменного тока в постоянный. Самым простым из них является полуволновой выпрямитель. Диод является проводящим при прямом смещении и напоминает разомкнутую цепь при обратном смещении. Это свойство диода используется для преобразования переменного тока в постоянный. Как видно на схеме.

Изготовление печатной платы

Создание планы, бурит все другие необходимые компоненты, прежде чем начать чертить компоновку печатной платы, перемычки показывают, что схема становится более точной.



После нанесения разводки печатной платы на бумагу ее необходимо нарисовать на медной пластине с помощью копировальной бумаги. Размер медной пластины 6”4’. Закрепите копировальную бумагу на пластине так, чтобы она не перемещала белый рисунок на медной пластине, чтобы он был точным и четким.

После завершения этого непротравливающего материала следует нанести на макет непротравливающие материалы re nil Polish, масляную краску, маркер и т. д. Но в основном масляная краска предпочтительнее. Теперь нанесите масляную краску на макет, после нанесения не травящегося материала на макет, затем медную пластину оставьте на некоторое время для высыхания.

После высыхания пластина действительно подходит для процедуры травления.



ТРАВЛЕНИЕ:

Этот раствор, используемый для травления, подходит для ₃ . Медная пластина с нетравящимся материалом затем хранится в растворе fecl ₃ , наблюдая за этим время от времени, мы будем оставлять медь, и пластина будет промыта раствором fecl ₃ , с которым было выполнено травление. через два часа. После травления нетравящегося материала, т.е. метчик для травления удаляется с макета с помощью лезвия, поэтому печатная плата готова к сверлению

1.      СВЕРЛЕНИЕ:

После выполнения вышеуказанных работ сверление выполняется дрелью с помощью небольшого набора сверл, очень важно правильное сверление, иначе возможен скрип медной пластины, отверстия компонентов могут легко пройти через отверстие и соприкоснуться с пайкой осуществляется с помощью паяльника и паяльника.



2.       ТЕХНИКА ПАЯНИ:

Сначала осмотрите печатную плату и компоненты после определения стоимости компонента, классифицируемого после этого процесса.

После завершения работы с печатной платой. Соединяем боковые компоненты таким образом я сделал пайку моего проекта трехфазного протектора электроприборов.

Раструб очень удобен для пайки, чтобы зафиксировать пайку в соответствующей пластине. После соединения компонентов концы компонентов обрезаются резаком. У нас нет проблем сделать пайку для проекта, все компоненты припаяны на нужных отпечатках.



3.      НЕОБХОДИМЫЙ МАТЕРИАЛ:

Для изготовления печатной платы вам потребуется следующее:

3. Эмалевой лоток для разработки

4. Хлорид железа

5. Пластиковый лоток для травления

4. Тип ПХБ:

Только два типа PCB являются наиболее популярными

1. Односторонние доски

2.      Двусторонняя плата.

 Одинарная плата в основном используется в развлекательной электронике, где стоимость производства должна поддерживаться минимальным контролем, и на таких платах можно разместить одиночную схему. Количество перемычек на плате должно быть минимальным.



5.      РАЗМЕР печатной платы:



 Размер печатной платы указан в толстом списке и не вызывает особых проблем. Ограничения на размер печатной платы следующие.

1. Электрическая функция

2. Тестирование и поиск

3. Модификации

4. Размеры оборудования

6. ППЕТА. являются следующими.

1.      Каждая схема печатной платы должна быть подготовлена ​​путем разводки ее от компонентов.

2.      Насколько это возможно, макет должен быть доставлен в направлении прохождения сигнала. Это приведет к кратчайшему вводу благодарностей.

3.      Крупные компоненты должны быть размещены в первую очередь, пространство между ними должно быть заполнено более мелкими компонентами.

4.      Компоненты, требующие ввода-вывода, должны располагаться рядом с разъемом.

5.      Все компоненты должны быть размещены таким образом, чтобы при их замене не требовалось нарушение порядка работы других компонентов.





РАБОЧАЯ

Принципиальная схема: показана на вкладке 9 схемы.0336

 Поскольку мы подаем в цепь трехфазное питание:

Фаза R проходит через понижающий трансформатор X1. Этот понижающий трансформатор снижает напряжение до 12 В переменного тока. Схема выпрямителя преобразует 12 В переменного тока в 12 В постоянного тока. Когда выход появляется в цепи выпрямителя 1, светодиод загорается. Цепь выпрямителя 1 подает 12 В постоянного тока на катушку реле RL1. Когда катушка реле RL1 срабатывает, ее полюс соединяется с нормально разомкнутым контактом.

Затем фаза Y, подаваемая на полюс реле RL1, проходит на трансформатор X2 через NO. Затем проходит фаза Y от понижающего трансформатора Х2. Этот понижающий трансформатор снижает напряжение до 12 В переменного тока. Схема выпрямителя преобразует 12 В переменного тока в 12 В постоянного тока. Когда выход появляется в цепи выпрямителя 2, светодиод загорается. Цепь выпрямителя 2 подает 12 В постоянного тока на катушку реле RL2. Когда катушка реле RL2 срабатывает, ее полюс соединяется с NO.





Затем фаза B, подаваемая на полюс реле RL2, проходит на трансформатор X3 через NO. Затем фаза В проходит через понижающий трансформатор Х3. Этот понижающий трансформатор снижает напряжение до 12 В переменного тока. Схема выпрямителя преобразует 12 В переменного тока в 12 В постоянного тока. Когда выходной сигнал появится в цепи выпрямителя 3, светодиод загорится. Цепь выпрямителя 3 дает 12 В постоянного тока для таймера 555. Этот таймер 555 создает задержку для создания выходного сигнала на выводе 3, чтобы избежать скачков напряжения и мгновенных колебаний. Временную задержку можно регулировать переменным резистором, подключенным к выводу 6. Выход на вывод 3 подается на базу транзистора.





Затем этот выход подается на катушку реле RL3 через коллектор транзистора. Когда катушка реле RL3 срабатывает, ее полюс соединяется с нормально разомкнутым контактом. Затем фаза B, подаваемая на полюс реле 3, проходит через NO на катушку 4-полюсного контактора RL4.

Когда катушка контактора срабатывает, она подключает трехфазное питание к нагрузке. Когда какая-либо одна или две фазы выходят из строя в трехфазном питании, эта схема выходит из строя в вышеуказанной операции. Когда цепь выходит из строя, 4-полюсный контактор RL4 автоматически отключает трехфазное питание нагрузки.



ЗАКЛЮЧЕНИЕ



Рассматриваемая в проекте тестовая система разработана для наилучшей защиты 3-фазного электроприбора при отсутствии какой-либо из фаз. Основная цель этого предполагаемого протектора — поддерживать эффективность устройства, которое мы используем с 3-фазным питанием. Блокировка 4-х полюсного контактора гарантирует наличие всех 3-х фаз. Оставшиеся три реле, размещенные для всех трех фаз, показывают, что они работают с шипящим звуком и светящимися светодиодами. Из-за любого неустойчивого действия будет отсутствовать какое-либо переключение фаз, что приведет к разблокировке 4-полюсного контактора с быстрым звуком отключения.   Таймер 555, который мы использовали в конечной части схемы, обеспечивает задержку времени для каждой фазы, которая будет составлять около 4 секунд, поскольку таймер работает в нестабильном режиме. Для просмотра задержки времени от таймера 555 нам необходимо подключить переменный резистор. из-за этого временная задержка может быть подвержена и максимум составляет до 4 секунд. Транзистор нуждается в переключателе, который используется для получения выхода в третьей фазе. Использование этой схемы защиты было бы полезно для защиты устройства и в то же время уменьшило бы частое кредитование денег в случае неисправности или отказа устройства.
