Схема реверса трехфазного двигателя

Трехфазные электродвигатели широко используются на многих объектах. В силу специфических условий эксплуатации, довольно часто возникает необходимость изменения направления вращения вала того или иного агрегата. Для этих целей лучше всего подходит стандартная схема реверса трехфазного двигателя, применяемая для открытия и закрытия гаражных ворот, обеспечения работы лифтов, погрузчиков, кран-балок и другого оборудования.

Содержание

Общая схема реверса электродвигателей

В промышленности и сельском хозяйстве нашли широкое применение различные типы трехфазных асинхронных электродвигателей. Они устанавливаются в электроприводах оборудования, служат составной частью автоматических устройств. Трехфазные агрегаты завоевали популярность, благодаря высокой надежности, простому обслуживанию и ремонту, возможности работы напрямую от сети переменного тока.

Специфика работы устройств, работающих с электродвигателями, предполагает необходимость изменения направления вращения вала, называемого реверсом. Для таких ситуаций разработаны специальные схемы, в состав которых включены дополнительные электрические приборы. Прежде всего, это вводный автомат, имеющий соответствующие параметры, контакторы (2 шт.), тепловое реле и элементы управления в виде трех кнопок, объединенных в общий кнопочный пост.

Для того чтобы вал начал вращаться в противоположную сторону, необходимо изменить расположение фаз подаваемого напряжения. Необходим постоянный контроль над значением напряжения, поступающего на электродвигатель и катушки контакторов. Непосредственное выполнение реверса в трехфазном двигателе осуществляется контакторами (КМ) № 1 и № 2. При срабатывании контактора № 1, фазы поступающего напряжения будут располагаться иначе, нежели при срабатывании контактора № 2.

Для управления катушками обоих контакторов предусмотрены три кнопки – ВПЕРЕД, НАЗАД и СТОП. Они обеспечивают питание катушек в зависимости от расположения фаз. Порядок включения контакторов влияет на замыкание электрической цепи таким образом, что вращение вала двигателя в каждом случае происходит строго в определенную сторону. Кнопку НАЗАД необходимо только нажать, но не удерживать, так как она сама оказывается в нужном положении под действием самоподхвата.

На всех трех кнопках установлена блокировка, предотвращающая их одновременное включение. Несоблюдение этого условия может привести к возникновению в электрической цепи короткого замыкания и выходу из строя оборудования. Для блокировки кнопок используется специальный блок-контакт, расположенный в соответствующем контакторе.

Схема реверса трехфазного двигателя и кнопочного поста

В каждой системе, обеспечивающей реверс трехфазного электродвигателя, имеются специфические кнопочные контакты, объединенные в общий кнопочный пост. Работа этой системы тесно связана с функционированием остальных элементов схемы.

Всем известно, что включение контактора магнитного пускателя осуществляется с помощью управляющего импульса, поступающего после нажатия на пусковую кнопку. Данная кнопка в первую очередь обеспечивает подачу напряжения на катушку управления.

Включенное состояние контактора удерживается и сохраняется, благодаря принципу самоподхвата. Он заключается в параллельном подключении (шунтировании) к пусковой кнопке вспомогательного контакта, обеспечивающего подачу напряжения на катушку. В связи с этим уже нет необходимости удерживать кнопку ПУСК в нажатом состоянии. Таким образом, магнитный пускатель может отключиться только после разрыва цепи катушки управления, поэтому в схеме необходима кнопка с размыкающим контактом. В связи этим, кнопки управления, объединенные в кнопочный пост, оборудуются двумя парами контактов – нормально открытыми (NO) и нормально закрытыми (NC).

Все кнопки выполнены в универсальном варианте для того, чтобы обеспечить моментальный реверс двигателя, если в этом возникнет срочная необходимость. Отключающая кнопка, в соответствии с общепринятыми нормами, имеет название СТОП и маркируется красным цветом. Кнопка включения известна как стартовая или пусковая, поэтому она именуется по-разному с помощью слов ПУСК, ВПЕРЕД или НАЗАД.

В некоторых случаях кнопочный пост может использоваться в нереверсивной схеме работы электродвигателя, когда его вал вращается лишь в одном направлении. Запуск производится кнопкой пуск, а остановка произойдет через определенный промежуток времени после нажатия кнопки СТОП, когда вал преодолеет инерцию. Подключение такой схемы может быть выполнено в двух вариантах, с помощью катушек управления на 220 и 380 вольт.

Во всех случаях перед подключением кнопочного поста составляется схема его монтажа. В первую очередь выполняется подключение контактора, при отсутствии напряжения на входном кабеле. Для непосредственного управления напряжение может сниматься с любой фазы, какая будет наиболее удобна для использования. Проводник, соединяемый с кнопкой СТОП, подключается совместно с проводом фазы к соответствующей клемме контактора. Во избежание путаницы, нормально разомкнутые контакты маркируются цифрами 1 и 2, а нормально замкнутые – цифрами 3 и 4.

По завершении монтажа в кнопочном посте устанавливается перемычка, затем подключается провод, соединяющий клемму 1 кнопки ПУСК и вывод катушки управления контактора.

Схема реверса трехфазного двигателя в однофазной сети

Довольно часто трехфазные электродвигатели используются в бытовых условиях и включаются в однофазную сеть. Для таких случаев предусмотрена реверсивная схема подключения электродвигателя в однофазной сети. Принцип действия такой схемы очень простой: для выполнения реверса используются конденсаторы, питание которых переключается между полюсами питающего напряжения. Управление схемой осуществляется кнопкой.

Поскольку питающее напряжение составляет 220 В, соединение обмоток двигателя будет выполнено звездой, а на клеммник подведено три вывода. На кнопке управления между клеммами устанавливается перемычка, после чего к одной из них подключается вывод конденсатора. Второй вывод конденсатора подключается к обмотке электродвигателя, не соединенной с сетью.

Реверсивная схема подключения электродвигателя

Система запуска асинхронного двигателя: устройство и принцип работы, схема,

Реверсивный пускатель: подключение и запуск, настройка реверса

Монтажная схема реверса асинхронного двигателя 380 вольт с отдельным блоком кнопок

Магнитный пускатель: назначение, устройство, схемы подключения

Как сделать схему для управления двигателем

Реверс по цепи возбуждения машин постоянного тока независимого возбуждения

Реверс двигателя – это изменение вращения ротора на противоположное. Изменить направление вращения можно у электродвигателя постоянного тока, асинхронного и коллекторного двигателя переменного тока. Сложно представить себе устройство, в котором не применяется реверсивное вращение электродвигателя. Без изменения вращения невозможно представить работу тельфера, кран-балки, лебедок, грузоподъемных механизмов, лифтов, задвижек и т.п. Исключение составляют такие устройства, как заточные станки, вытяжки и т.д. В этой статье мы расскажем читателям сайта Сам Электрик, как осуществить реверс электродвигателей разных типов.

С двумя кнопками

Этой схемой Интернет буквально завален. Ведь она позволяет запускать двигатель и управлять направлением его вращения всего двумя обычными кнопками! Нажал на одну – мотор крутится влево. Нажал на другую – вправо. Не нажал – все отключено.

Теоретически все верно. Для питания электродвигателя М1 используется переменный ток. Пока ни одна из кнопок не нажата, двигатель не вращается, поскольку он подключен к питанию через диоды D1, D2, соединенные встречно-последовательно.

Как только мы нажмем на одну из кнопок, один из диодов окажется закорочен, а второй начнет работать как однополупериодный выпрямитель, подавая на мотор выпрямленное напряжение. Полярность этого напряжения, а значит, и направление вращения двигателя, будут зависеть от того, какая из кнопок нажата.

На практике же такая конструкция имеет огромный недостаток. Мощность электромотора, питаемого таким «криво» выпрямленным напряжением, составит не более 40 % от его номинала. Если учесть то, что КПД самого мотора обычно составляет порядка 50%, то нам останется только погрустить.

Еще один существенный недостаток – отсутствие «защиты от дурака». Если нажать на обе кнопки одновременно, к электродвигателю будет приложено переменное напряжение, да еще и удвоенной амплитуды. Вполне очевидно, что после такой оплошности от мотора останутся ножки и частично рожки.

Переменная сеть: 380В к 220В

Для подключения трехфазного асинхронного двигателя к электросети 220В необходимо использовать один или два конденсатора для компенсации отсутствующей фазы: рабочий и пусковой. Направление вращательного движения зависит от того, с чем соединяется третья обмотка.

Чтобы заставить вал вращаться в другую сторону, обмотку №3 необходимо подключить с помощью конденсатора к тумблеру с двумя позициями. Он должен иметь два контакта, соединенных с обмотками №1 и №2. Ниже показана подробная схема.

Такой мотор будет играть роль однофазного, поскольку подключение происходило с помощью одного фазного провода. Чтобы запустить его, необходимо перевести реверсирующий тумблер в нужное положение («вперед» или «назад), затем перевести тумблер «пуск» в положение «включено». На момент запуска необходимо нажать одноименную кнопку – «пуск». Держать ее нужно не более трех секунд. Этого будет достаточно для разгона.

На сдвоенном со средним положением

Если управление двумя кнопками все же неудобно, то можно воспользоваться конструкцией, в которой используется двухполюсной тумблер со средним положением. Подойдет, к примеру, П2Т-5.

Как видно из схемы, конструкция предельно проста. В среднем положении флажка тумблера S1 двигатель отключен от питания. При повороте флажка в ту или иную сторону, на обмотку электродвигателя будет подаваться напряжение той или иной полярности, обеспечивая вращение ротора в ту или другую сторону.

Тумблеры со средним положением бывают с фиксацией и без. В первом случае при повороте флажок «залипает» и его нужно отключать вручную. У тумблеров без фиксации флажок самостоятельно устанавливается в «нейтральное» положение после окончания воздействия на него.

Переменная сеть: электродвигатель 220 к сети 220

Реверс электродвигателя 220В возможен только в том случае, если выводы обмоток лежат вне корпуса. На рисунке ниже – схема однофазного включения, когда пусковая и рабочая намотки расположены внутри и выводов наружу не имеют. Если это ваш вариант, вы не сможете изменить направление вращения вала.

В любом другом случае для реверсирования однофазного конденсаторного АД необходимо поменять направление рабочей обмотки. Для этого вам понадобятся:

• Автомат;
• Кнопочный пост;
• Контакторы.

Схема однофазного агрегата почти ничем не отличается от той, что представлена для трехфазного асинхронного двигателя. Ранее мы перекидывали фазы: А и В. Сейчас при смене направления вместо фазного провода с одной стороны рабочей обмотки будет подключаться нулевой, а с другой – вместо нулевого фазный. И наоборот.

На тумблере с автоматическим отключением

Предыдущая схема проста и удобна в управлении и ее, к примеру, можно использовать для управления моторами стеклоподъемников в автомобиле. Но для этого конструкцию придется немного доработать. Ведь управляя стеклоподъемником вручную, сложно определить, что стекло уже полностью открылось/закрылось и пора останавливать мотор. Взглянем на схему ниже.

Перед нами все та же конструкция с тумблером, но она дополнена двумя диодами и двумя концевыми выключателями. Предположим, наш мотор управляет приводом стеклоподъемника автомобиля. Стекло полуоткрыто, концевые выключатели S2 и S1, расположенные в верхней и нижней части окна, замкнуты, диоды D1 и D2 закорочены.

Переводим флажок S1 в одно из положений. К примеру, в верхнее по схеме. На мотор M1 начинает поступать напряжение – «плюс» на верхний вывод, «минус» на нижний. Стекло поднимается и, в конце концов, нажимает на толкатель концевика S2, заставляя его сработать. Контакты S2 размыкаются, и в работу включается диод D1. Поскольку он включен в обратном направлении, то тут же запирается, запрещая работу двигателя. Теперь сколько бы мы ни давили на флажок, мотор не запустится и не даст разнести стеклоподъемный механизм.

Переводим флажок S1 в нижнее по схеме положение. Теперь «плюс» подается на нижний по схеме вывод обмотки мотора и диод D1 оказывается включенным в прямом направлении. Он свободно пропускает ток, несмотря на то, что S2 разомкнут и разрешает работу электромотора, который опускает стекло. Как только стекло будет полностью опущено, сработает S2, останавливая М1. Ниже опустить его мы не сможем, но сможем поднять, поскольку опускаясь, стекло отпустило S2 и он снова замкнут.

Вот вроде и все. Схемы, конечно, исключительно просты и для тех, кто более-менее знаком с электроникой, не являются откровением. Но тех, кто только начал познавать электромир, эти схемы, возможно, чему-нибудь научат.

Реверс двигателей с током постоянной величины

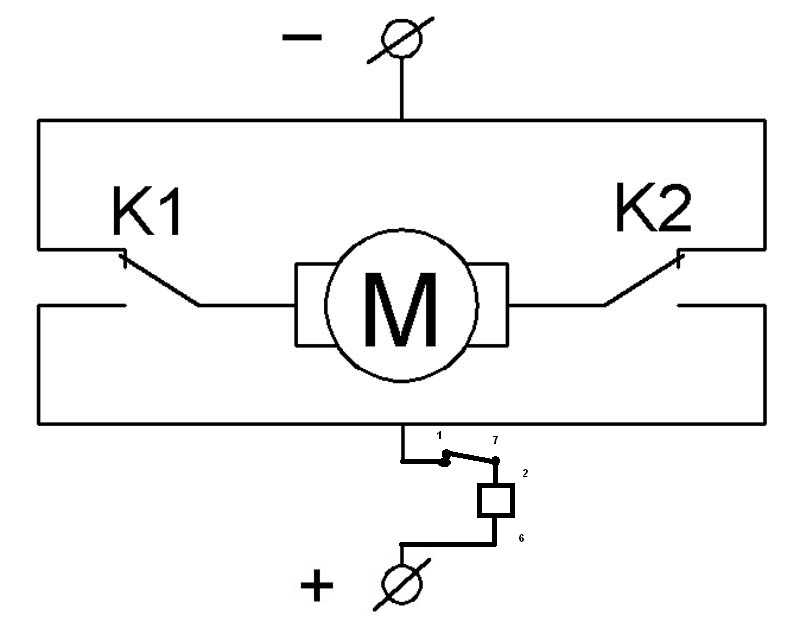

Очень просто выполняется реверс силовых установок, имеющих постоянный ток. Для этого достаточно поменять полярность, и ротор будет крутиться в противоположную сторону.

Более сложной задачей является реверсирование двигателя с электрическим последовательным либо параллельным возбуждением.

Простой сменой полярности питания здесь не обойтись. Потребуется изменить поляризацию в возбуждающей обмотке или на роторных щётках.

Для моторов, обладающих высокой мощностью применима смена якорной полярности.

Разрыв возбуждающей обмотки на функционирующем двигателе не допускается, потому что образовавшаяся электрическая движущаяся сила обладает большим напряжением, что приведёт к пробою изоляции и, в итоге, двигатель потеряет работоспособность.

Для выполнения реверсирования используют релейные, транзисторные мосты, либо контакторы. С транзисторной мостовой схемой можно контролировать и менять вращающую скорость.

На картинке показана транзисторная схема. Для иллюстрации функционала вместо транзисторов показаны переключающие контакты. Идентично выполняются мосты для полевых транзисторов.

Коэффициент полезного действия данной схемы на порядок больше транзисторной. Управление выполняется контроллером либо логическими схемами, исключающими одновременное поступление сигнала.

Как реализовать схему реверса?

Для перемены направленности вращения ротора, нужно поменять местами 2 из 3 фазы его обмотки. Тогда электромагнитное поле статора меняет свою направленность движения, при этом ротор в первоначальный период времени, двигаясь по инерции, станет притормаживаться, пока окончательно не остановится. И только потом он будет крутиться в другом направлении.

Замену полярности электро-пусковой обмотки возможно сделать с управляющим тумблером по схеме. Его можно подобрать с 2 или 3 зафиксированными положениями и 6 выходами. Выбирать такое устройство нужно по токовой нагрузке и разрешенному напряжению.

Пропускать ток на тумблер предпочтительнее от вспомогательной обмотки, которая работает непродолжительно. Перечисленное, даст возможность значительно увеличить рабочий ресурс контактной группы.

Реверс асинхронного двигателя с конденсаторным запуском лучше выполнять по следующей схеме:

• При тяжелом пуске параллельно к главному конденсатору, используя средний контакт с самовозвратом ПНВ, подсоединяют добавочный конденсатор.
• В таком примере переключают тумблер реверса только при заторможенном роторе, и никак не при его вращении.
• Случайная перемена направленности работы мотора под напряжением, сопряжена с огромными скачками тока, что истощает его мото-ресурс. По этой причине посадочное место тумблера реверса на оборудовании нужно подбирать таким образом, чтобы сделать невозможным случайное включение его во время работы. Лучше установить его в каком-то углубленном месте конструкции.

Если электродвигатель не работает должным образом после сборки схемы, потребуется дважды перепроверить, что провода идут к правильным клеммам переключателя. И также удостоверится, что проводка не ослаблена или не повреждена.

Рекомендуется использовать увеличительное стекло, чтобы убедиться, что соединения выполнены правильно и даже самая тонкая нить провода случайно не касается другого проводка или клеммы.

электромотор 12в . как сделать реверсивным?

мотор автомобильный с вентилятора отопителя, будет использоваться в детской игрушке-автомобильчике,тракторе. кнопка включения от шуруповёрта.

Свистунов Л. написал: мотор автомобильный с вентилятора отопителя,

Alex___dr написал: Модель? Фото?

Я бы скорее спросил: сколько проводов идет к двигателю. Я не автомобилист, к сожалению своего авто никогда не было. Но встречаться приходилось. Обычно это ДПТ с независимым возбуждением. Для реверса нужно просто поменять провода местами (+ с -).

МЭ226-б 12/40. вывод один, второй-корпус.

Если есть постоянный магнит — полярность

Если нет — будет крутится одинаково в обеих полярностях. Тогда надо вывести отдельно провода от обмотки статора и коллекторов

По любому надо вскрыть и убедится, что там коллекторы не сделаны так что они механически сломаются если крутить назад

Устройство и описание ДПТ

Конструктивно электродвигатель постоянного тока устроен по принципу взаимодействия магнитных полей.

Самый простой ДПТ состоит из следующих основных узлов:

Современное оборудование часто работает в автоматическом и полуавтоматическом режиме. Это позволяет исключить пресловутый человеческий фактор, увеличить объемы и темпы производимых операций, сделать производство более рентабельным. Одним из главных факторов надежной работы современного оборудования является безупречное выполнение включения электродвигателей, которое выполняется в заданной последовательности и с соблюдением штатного режима работы. Схемы управления электродвигателями могут быть различны, так как принципы автоматического и полуавтоматического режима работы могут существенно отличаться друг от друга.

Полуавтоматическое управление предусматривает участие оператора, который инициирует пуск оборудования нажатием соответственной кнопки или поворачивая рычаг. После этого функция персонала заключается лишь в контроле рабочего процесса. При автоматическом управлении первоначальный пуск оборудования осуществляют реле или датчики, после чего работы выполняется в соответствие с заданными программами. Такое программное устройство часто выполняется с помощью логических схем, вариантов которых может быть довольно много. В промышленности наиболее часто встречаются следующие схемы управления асинхронными электродвигателями

:

• нереверсивного управления; • реверсивного управления с двумя магнитными пускателями.

Что такое реверс

Проще говоря, реверс – это изменение направления движения какого-либо механизма в противоположную сторону от выбранного основного. Схему реверса можно получить несколькими способами:

• Механическим
• Электрическим.

В первом случае при помощи переключения шестеренчатых связей, соединяющих ведущий вал с ведомым, добиваются вращения последнего в обратную сторону. По такому принципу работают все коробки передач.

Электрический способ подразумевает непосредственное воздействие на сам двигатель, где в изменении движения ротора принимают участие электромагнитные силы. Этот метод выигрывает тем, что не требует применения сложных механических преобразований.

Для того, чтобы получить реверс электродвигателя, необходимо собрать специальную электрическую схему, которая так и называется – схема реверса двигателя. Она будет отличаться для разных типов электрических машин и питающего напряжения.

Как правильно подключить магнитный пускатель

Когда якорь магнитного пускателя втягивается в отверстие электромагнитной катушки, то происходит два действия:

1. Замыкаются пары подвижных контактов на якоре с неподвижными на корпусе пускателя, за счет чего происходит коммутация питающего напряжения и подключение потребителя (электродвигателя).
2. Срабатывают группы управляющих контактов (они бывают замыкающимися и размыкающимися), к которым подключены кнопки «Пуск» и «Стоп», а также управляемая клемма электромагнитной катушки.

В зависимости от конструкции магнитного пускателя, управляющие контакты могут располагаться на его корпусе или на свободном конце якоря как дополнительное устройство, но на построение схемы управления это не влияет.

При монтаже магнитного пускателя одна фаза с его питающей клеммы (со стороны электролинии) подается на любую клемму втягивающей катушки. Это соединение постоянное. Вторая клемма электромагнитной катушки подключается к схеме управления.

Трехфазные моторы часто используют в домашних условиях. Для правильного подключения такого устройства необходимо знать его характеристики, преимущества и недостатки, а также .

Для установки высокомощных устройств в однофазную сеть достаточно ознакомиться со следующей .

Если катушка рассчитана на срабатывание от 220 V, то цепь управления коммутирует нейтраль. Если рабочее напряжение электромагнитной катушки 380 V, то в цепи управления протекает ток, «снятый» с другой питающей клеммы пускателя.

Тип цепи управления зависит от того, собираетесь ли вы реверсировать двигатель или нет.

Цепь управления без реверсирования двигателя

Благодаря светорегуляторам можно не только сэкономить на освещении, но и создать интересный световой дизайн квартиры или дома. Учитывая напряжение рабочей сети, подбирают оптимальную , опираясь на его характеристики.

Для организации домашнего освещения используются датчики движения. Как их выбирать, можно прочитать , а особенности схемы его подключения раскрыты .

Провод цепи управления подключается к первой клемме замкнутых контактов кнопки «Стоп». Ко второй клемме этой кнопки подключают два провода: один идет на любой ближайший из разомкнутых контактов кнопки «Пуск», второй – подключается к управляющему контакту на магнитном пускателе, который при отключенной катушке разомкнут. Этот разомкнутый контакт соединяется коротким проводом с управляемой клеммой катушки.

Второй провод с кнопки «Пуск» подключается непосредственно на клемму втягивающей катушки. Таким образом, к управляемой клемме «втягивающей» должно быть подключено два провода – «прямой» и «блокирующий».

Принцип работы магнитного пускателя в такой схеме следующий: при замыкании кнопки «Пуск» клемма втягивающей катушки соединяется с фазой или нейтралью, что вызывает срабатывание магнитного пускателя. При этом замыкаются пары подвижных контактов на якоре с неподвижными и на двигатель подается напряжение.

Одновременно замыкается управляющий контакт и, благодаря замкнутой кнопке «Стоп», управляющее воздействие на втягивающую катушку фиксируется. При отпускании кнопки «Пуск» магнитный пускатель остается замкнутым. Размыкание контактов кнопки «Стоп» вызывает отключение электромагнитной катушки от фазы или нейтрали и электродвигатель отключается.

Схема подключения реверсивного магнитного пускателя

Перед тем, как подключить реверсивный магнитный пускатель, необходимо разобраться в составных элементах предполагаемой цепи.

При перекрестной схеме подключения одновременное срабатывание обоих пускателей приведет к короткому замыканию. Поэтому проводник «блокирующей» цепи каждого пускателя должен проходить сначала через замкнутый управляющий контакт соседнего, а потом – через разомкнутый своего. Тогда включение второго пускателя будет вызывать отключение первого и наоборот.

В некоторых конструкциях магнитных пускателей есть только пять пар замыкаемых контактов. В этом случае провод блокирующей цепи одного пускателя подключается к постоянно замкнутым контактам кнопки «Пуск» другого. В результате она начинает работать в режиме «пуск – стоп».

Ко второй клемме замкнутой кнопки «Стоп» подключаются не два, а три провода: два «блокирующих» и один питающий кнопки «Пуск», включаемых параллельно друг другу. При такой схеме подключения кнопка «Стоп» выключает любой из скоммутированных пускателей и останавливает электродвигатель.

Все установочные и ремонтные работы в монтажных схемах подключения магнитного пускателя проводятся со снятым напряжением, даже если цепь управления коммутирует нейтраль.

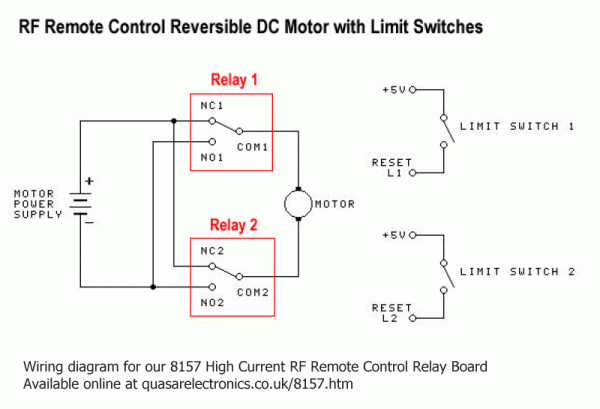

Как сделать реверс на двигателе 12 вольт

Всем привет, наверно многие радиолюбители, также как и я, имеют не одно хобби, а несколько. Помимо конструирования электронных устройств занимаюсь фотографией, съемкой видео на DSLR камеру, и видео монтажом. Мне, как видеографу, был необходим слайдер для видео съемки, и для начала вкратце объясню, что это такое. Ниже на фото показан фабричный слайдер.

Слайдер предназначен для видеосъемки на фотоаппараты и видеокамеры. Он являются аналогом рельсовой системы, которая используется в широкоформатном кино. С его помощью создается плавное перемещение камеры вокруг снимаемого объекта. Другим очень сильным эффектом, который можно использовать при работе со слайдером, – это возможность приблизиться или удалиться от объекта съемки. На следующем фото изображен двигатель, который выбрал для изготовления слайдера.

В качестве привода слайдера используется двигатель постоянного тока с питанием 12 вольт. В интернете была найдена схема регулятора для двигателя, который перемещает каретку слайдера. На следующем фото индикатор включения на светодиоде, тумблер, управляющий реверсом и выключатель питания.

При работе такого устройства важно, чтоб была плавная регулировка скорости, плюс легкое включение реверса двигателя. Скорость вращения вала двигателя, в случае применения нашего регулятора, плавно регулируется вращением ручки переменного резистора на 5 кОм. Возможно, не только я один из пользователей этого сайта увлекаюсь фотографией, и кто-то ещё захочет повторить это устройство, желающие могут скачать в конце статьи архив со схемой и печатной платой регулятора. На следующем рисунке приведена принципиальная схема регулятора для двигателя:

Управление двигателем

в прямом и обратном направлении с помощью концевых выключателей

Эта статья посвящена управлению двигателем в прямом и обратном направлении с помощью концевых выключателей и кнопок.

Как правило, это соединение в основном используется в конвейерных системах в промышленности. Всякий раз, когда нажимается кнопка пуска, двигатель начинает вращаться либо вперед, либо назад, в зависимости от входа, после получения сигнала от концевых выключателей двигатель останавливается.

Основным пунктом уведомления в этом соединении является система блокировки, т. е. когда двигатель вращается в прямом направлении, вы не можете заставить двигатель вращаться в обратном направлении, если не остановите двигатель перед изменением его направления, и наоборот.

Компоненты

Ниже показаны необходимые компоненты для цепей прямого и обратного хода двигателя.

1. Миниатюрный автоматический выключатель (MCB)
2. Контактор
3. Концевые выключатели
4. Кнопки
5. Кнопка «Пуск»
6. Кнопка «Стоп»
7. Мультиметр
8. Токоизмерительные клещи

Схемы цепей

Этот регулятор прямого и обратного хода имеет две цепи.

Это:

• Силовая цепь
• Цепь управления

Силовая цепь

Основными компонентами, используемыми в силовой цепи, являются 3-полюсный автоматический выключатель и два контактора для прямого и обратного управления двигателем.

MCB защищает двигатель от перегрузок и неравномерных колебаний. Контакторы используются для замыкания и размыкания контакта с нагрузкой (двигателем).

В этой связи важно отметить, что любая из двух фаз была перепутана для противоположных направлений вращения двигателя.

Цепь управления

 Двигатель в цепи питания управляется компонентами в цепи управления.

Основными компонентами цепи управления были кнопки пуска и останова, катушки контактора и концевые выключатели.

Концевые выключатели использовались для определения конечного положения, а катушки контактора использовались для включения контактора в силовой цепи.

Управление двигателем в прямом и обратном направлении

Трехфазное питание 440 В подается на силовую цепь для управления двигателем. Данный источник питания проходит через 3-полюсный автоматический выключатель.

MCB, электромеханическое устройство с ручным управлением для подачи питания на контактор и нагрузку.

Для схемы управления подано напряжение 240 В для управления нагрузкой через Контактор. Затем нажимается кнопка Forward Start.

Питание управления подается на размыкающие (нормально замкнутые) контакты концевого выключателя 1 и контактора реверса, что приводит в действие контактор прямого хода.

При подаче питания на катушку контактора прямого хода в цепи управления срабатывает контактор прямого хода в силовой цепи, что заставляет двигатель вращаться в прямом (по часовой стрелке) направлении.

Как только концевой выключатель 1 получает сигнал, его состояние изменяется с NC (нормально замкнутый) на NO (нормально разомкнутый), что обесточит катушку контактора прямого хода.

Катушка контактора прямого хода в цепи управления была обесточена в цепи управления, поэтому контактор прямого хода был деактивирован.

Итак, питание двигателя было отключено. Теперь двигатель перестал вращаться.

Поскольку прямое и обратное управление использовалось в основном на конвейерах, после достижения предела его следует реверсировать.

Таким образом, для реверсивного управления нажимается кнопка реверсивного пуска, чтобы включить реверсивный контактор.

Здесь на катушку контактора реверса подается питание в цепи управления, что приводит к срабатыванию контактора реверса в силовой цепи.

Контактором реверса питание подано на двигатель, теперь двигатель начинает вращаться в обратном (против часовой) направлении

В этом реверсивном управлении также после получения сигнала от концевого выключателя 2 контактор реверса обесточивается.

Итак, обесточивание катушки контактора реверса в цепи управления приводит к отключению контактора реверса в силовой цепи.

Итак, питание двигателя было прекращено, и двигатель перестал вращаться.

Итак, процесс продолжается. После достижения предела нажимается Пуск вперед, и двигатель начинает вращаться в прямом направлении. Этот цикл продолжается до тех пор, пока не будет нажата кнопка остановки.

Напряжение и ток измеряются с помощью мультиметра и клещей соответственно. Напряжение и ток будут одинаковыми как в прямом, так и в обратном направлении.

Для измерения напряжения два щупа мультиметра помещались на любую из двух линий цепи. Это может быть L1, L2 или L2, L3 или L1, L3.

Значение напряжения измеряется и отображается на дисплее. Это трехфазное питание, поэтому полученное значение напряжения составляет ~ 440 В.

Ток измеряется клещами. Токоизмерительные клещи также известны как трансформаторы с разъемным сердечником, железный сердечник трансформатора шарнирно закреплен, как и в случае плоскогубцев.

С трансформатором тока с разъемным сердечником и присоединенным амперметром можно измерять переменный ток, не разрывая цепь.

Для измерения тока плоскогубцы счетчика помещаются в любой из проводников. L1 или L2 или L3. Измеренное значение отображается на дисплее.

Применение

1. Для перемещения материалов на конвейере
2. Автоматическое открытие и закрытие ворот
3. Подъем материалов в системе управления подъемным механизмом

Если вам понравилась эта статья, подпишитесь на наш канал YouTube для видеоуроков по КИПиА, электрике, ПЛК и SCADA.

Вы также можете подписаться на нас в Facebook и Twitter, чтобы получать ежедневные обновления.

Читать далее:

Будьте первыми, кто получит эксклюзивный контент прямо на вашу электронную почту.

Обещаем не спамить. Вы можете отписаться в любое время.

Неверный адрес электронной почты

Реверсирование двигателя постоянного тока с выключателем, реле и концевыми выключателями

спросил 3 года, 4 месяца назад

Изменено 2 месяца назад

Просмотрено 1к раз

\$\начало группы\$

Первый пост здесь, прошу прощения за мое незнание электроники.

Я пытаюсь разработать 12-вольтовую схему для открытия и закрытия баллона с закисью на моей гоночной машине. Вот специфика конструкции: Нужно

• открыть бутылку (двигатель CW), когда переключатель SPST находится в положении «включено», останавливаясь, когда он достигает концевого выключателя, чтобы предотвратить возгорание двигателя.
• закройте бутылку (двигатель против часовой стрелки) при выключении, снова остановившись на концевом выключателе.

Причина использования переключателя SPST заключается в том, что остальные элементы управления закисью азота на панели относятся к тому же типу переключателей, и я не хочу иметь один странный переключатель, который не совпадает. Я бы предпочел использовать реле, чтобы предотвратить протекание тока двигателя через переключатель (и), и для этой цели я приобрел 2 автомобильных реле SPDT. Я нашел схемы для переключателя активации SPDT и еще одну для непрерывного автоматического реверса, но мне нужно, чтобы он останавливался, когда бутылка открыта, а не реверсировал, пока переключатель не был выключен. Я не возражаю против добавления компонентов, если они предназначены для автомобилей.

Ток холостого хода для мотора с редуктором составляет 230 мА.
Не перестраиваю ли я его для использования реле?

• двигатель постоянного тока

\$\конечная группа\$

6

\$\начало группы\$

Чтобы получить желаемое реверсивное действие, вам нужен переключатель DPDT где-нибудь, либо на вашей панели, либо в реле. Я предполагаю, что проводка проще, если это реле, и у вас есть преимущество в том, что все переключатели на вашей панели одинаковы, как вы хотите.

Подойдет ли эта схема для вашего приложения?

Пояснение: при разомкнутом выключателе S1 реле обесточено, а при нахождении двигателя в среднем положении концевые выключатели S2 и S3 замкнуты. Таким образом, ток течет от источника +ve через контакты реле P1 через S2, через двигатель, P2 и GND: двигатель вращается против часовой стрелки и, в конце концов, достигает конечного выключателя S2, который размыкает цепь.
