Принципиальная электрическая схема отражает взаимные связи между отдельными электрическими устройствами, аппаратами, приборами и средствами автоматизации с учетом принципа действия и последовательности работы отдельных ее элементов.

Прежде чем составить схему, необходимо определить систему подключения к сети электродвигателей, приборов, регуляторов и других элементов, выявить их общие коммутационные аппараты и аппараты защиты. Принципиальную электрическую схему изображают в положении отключенного питания, когда на аппараты и их части нет принудительных воздействий. Такое положение является исходным для электрической схемы.
При разработке принципиальной электрической схемы рекомендуется придерживаться определенной последовательности:
1) ознакомиться с назначением, устройством и технологией работы механизма, его особенностями;

составить технические условия (задание на проектирование) на электропривод и схему управления;
вычерчить принципиальную электрическую схему;
изучить схему в целом и выделить типовые схемные решения и узлы;
определить функциональное назначение всего электрооборудования схемы;
указать марки аппаратов схемы;
соединить схему с источниками питания;
В) установить по схеме наличие замкнутых цепей протекания тока или передачи потенциала при подаче питания;
9) рассмотреть, какие аппараты включаются при подаче питания;
установить цепи, в которых переключаются контакты аппаратов;
выбрать режим работы схемы и механизма и найти в схеме аппарат, включением которого начинается работа механизма;
установить взаимодействие аппаратов и электроприводов исполнительных механизмов, начиная с первого этапа его работы;
выделить в схеме, какие дополнительные переключения производятся после первого этапа работы механизма по технологическим факторам;
рассмотреть по схеме аппараты, дающие команду на переход ко второму этапу работы;
установить по схеме момент окончания цикла работы и ее возврата в исходное состояние;
вычертить циклограмму (диаграмму включений) аппаратов схемы;
указать марки проводов принципиальной электрической схемы;
составить перечень элементов электрической схемы.
Технические условия на электропривод и схему управления должны отражать:
назначение привода, режимы его работы, нагрузку и мощность; частоту вращения, плавность и диапазон ее регулирования;
условия пуска, конструктивное исполнение и защиту от окружающей среды, а также способы крепления электродвигателя;
назначение тяговых и тормозных электромагнитов, электромагнитных плит и муфт, их тяговое усилие и момент вращения, а также конструктивное исполнение;
режимы работы схемы управления и работы механизма в целом;
последовательность операций технологического процесса;
параметры управления, контроля и защиты электрической схемы;
необходимость блокировок и ограничения перемещения частей механизма;
необходимость сигнализации и измерений различных технологических параметров.
Описание электрической схемы начинается с рассмотрения состояния аппаратов, когда они отключены, т.е. при отсутствии питания и командных воздействий. При описании схемы отмечается последовательность действия электрооборудования для рабочих и наладочных режимов, т.е. какие аппараты изменяют свое состояние при переходе к первому этапу работы, затем ко второму под воздействием управляющих команд и при взаимодействии между собой, прослеживается прохождение команд по различным цепям и аппаратам схемы. Обращается внимание на блокировки и защиту электрооборудования от ненормальных режимов работы, а также вопросы электробезопасности.
К описываемой схеме необходимо составить перечень элементов электрооборудования, с их обозначением на схеме и техническими данными, а также диаграммы работы переключателей управления и циклограммы срабатывания конечных выключателей, командоаппаратов и т.д. Циклограммы отражают динамику работы схемы и позволяют графически проанализировать ее.

• Назад
• Вперёд

• Назад
• Вперёд

• Вы здесь:
• org/ListItem»> Главная
• Книги
• Учеба
• Электрические станции, подстанции, линии и сети

Еще по теме:

• Классификация и выбор взрывозащищенного электрооборудования
• Конструирование низковольтной аппаратуры
• Можно ли предсказать пройдет ли оборудование лабораторные испытания?
• Выбор электротехнического оборудования
• Электрические сети и системы

Проектирование электрических схем и систем автоматизации

Электрические схемы являются неотъемлемой частью любого современного электротехнического изделия.

Проектирование электрических схем в компании «МетКБ» осуществляется в несколько этапов:

• разработка технического задания
• оформление комплекта электрических схем или комплекта рабочей документации
• проектирования электрических схем
• создание систем автоматизации
• оформление комплекта эксплуатационной документации

В своей работе мы используем инновационные техники и современное оборудование: программируемые логические контроллеры, частотные преобразователи, устройства плавного пуска, HMI-панели оператора. Наша компания применяет в работе комплектующие ведущих производителей.

Стоимость проектирование систем автоматизации технологических процессов, расчета АСУ ТП и объем работы оговаривается при заключении договора.

Объем определяется требованиями заказчика.

Работы по проектированию электрических схем выполняются в срок и согласно договору.

Все применяемые материалы имеют сертификаты Ростеста и Единого таможенного союза.

Электрические схемы. Общие сведения

Электрическая схема – документ, который составлен в виде условных изображений или обозначений составных частей изделия. При этом изделие действует при помощи электрической энергии. Электрические схемы являются разновидностью схем изделия и обозначаются в шифре основной надписи буквой Э.

Правила выполнения всех типов электрических схем установлены ГОСТ 2.702-2011. При выполнении схем цифровой вычислительной техники руководствуются ГОСТ 2.708-81.

Принципиальные электрические схемы

Принципиальные электрические схемы – чертежи, которые показывают полные электрические, магнитные и электромагнитные связи элементов объекта. Также они демонстрируют параметры компонентов, который составляют объект на чертеже.

Существуют много стандартов как оформления чертежей, так и на условных графических изображениях компонентов. В энергетике используются как однолинейные, так и полные схемы.

Эта разновидность схем предназначается для всеобъемлюще полного понимания всех процессов, происходящих в цепи или на участке цепи. Принципиальные электрические схемы необходимы для расчета параметров компонентов.

Функциональные электрические схемы

Функциональные электрические схемы показывают функциональные связи между составляющими данного объекта и раскрывающими его сущность.  Данный вид схем дает представление о функциях объекта, изображённого на чертеже.

Стандартов в изображении условных графических знаков этих схем нет. Существуют только общие требования к оформлению конструкторской или технологической документации.

Структурные электрические схемы

Подобные электрические схемы разрабатываются на первом этапе проектирования. Основными элементами схемы являются трансформаторы, линии электропередачи, распределительные устройства. Подобный вид схем дает общее представление о работе электроустановки.

Монтажные схемы

Предназначаются для того, чтобы можно было изготовить объект. Монтажные схемы показывают реальное расположение компонентов как внутри, так и снаружи объекта на схеме. Они также учитывают расположение компонентов схемы и электрических связей (электрических проводов и кабелей). Оформление конструкторской документации имеет лишь общие требования.

Топологические электрические схемы

Топологические электрические схемы показывают расположение компонентов изображённого объекта. В микроэлектронике этим является изображение чертежа микрокристалла интегральных микросхем.

Кабельные планы

Кабельные планы показывают расположение и марки электрических проводов и кабелей. Действуют лишь общие требования к оформлению конструкторской документации.

Мнемонические схемы

Мнемоническими схемами являются плакаты с указанием реального состояния действующего положения коммутационной аппаратуры на объекте. Подобные указатели обычно используются в диспетчерских пунктах на энергетических объектах.

В настоящее время схемы вытесняется системами SCADA с функциями ручного управления и принятия решений оператором.

Принципиальная электрическая схема

Принципиальная электрическая схема – графическое изображение (модель), которая служит для передачи с помощью условных графических и буквенно-цифровых обозначений (пиктограмм) связей между элементами электрического устройства.

Схема не показывает физического расположения элементов. Она только указывает на то, какие выводы реальных элементов с какими соединяются.

Допускается объединение группы линий связи в шины. При этом необходимо четко указывать номера линий, которые входят и выходят из нее.

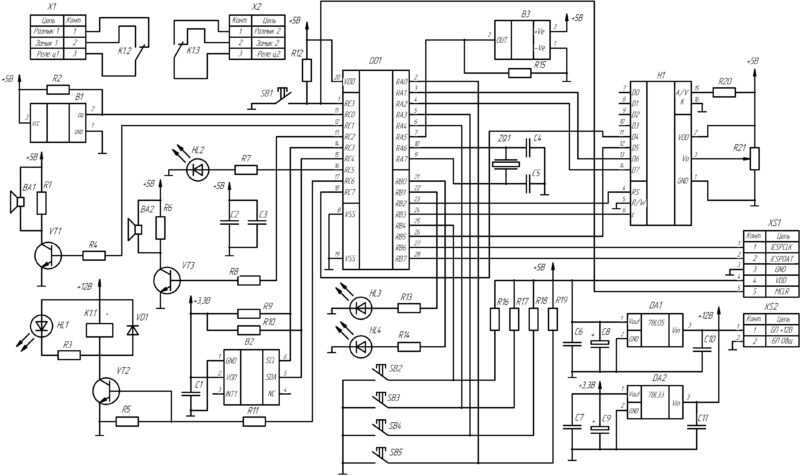

Пример электрической схемы

Принципиальные электрические схемы не допускают использование направленных линий связи. Процесс создания принципиальной схемы при разработке, например, радиоэлектронного устройства, является промежуточным звеном между стадиями разработки функциональной схемы и проектированием печатной платы.

В ГОСТ 2.701-2008 принципиальная схема описывается как «схема, определяющая полный состав элементов и связей между ними и, как правило, дающая детальное представление о принципах работы изделия».

Условные обозначения и позиции элементов ЭС

Электрические элементы на схеме изображаются условными графическими обозначениями. Начертание и размеры пиктограмм установлены в стандартах ЕСКД и/или МЭК или построенных на их основе.

При необходимости применяют не стандартизированные условные графические обозначения. Вариации изображения поясняются на свободном поле схемы.

Условные графические обозначения устройств и элементов выполняются разнесенным или способом.

При разнесенном обозначения составных частей элементов располагают в разных местах схемы. Это делается с учетом порядка прохождения тока так, чтобы отдельные цепи были изображены наиболее наглядно.

При совмещенном способе составные части элементов или устройств изображают так, как они расположены в изделии. Делается это в непосредственной близости друг к другу.

При изображении элементов разнесенным способом, на свободном поле схемы помещаются условные графические обозначения элементов, выполненные совмещенным способом.

Линии ЭС

В зависимости от сложности схемы линиями изображают:

• механические взаимосвязи
• электрические взаимосвязи (логические, функциональные и.т.п.)
• пути прохождения электрического тока (электрические связи)
• материальные проводники (кабеля, провода, шины)
• корпуса приборов
• экранирующие оболочки
• условные границы функциональных групп и устройств

Как правило, электрические связи изображаются на схеме тонкими линиями. Для выделения наиболее важных цепей, например, силового питания, применяются утолщенные и толстые линии. Линии связи и условные графические обозначения выполняют линиями одной и той же толщины.

Чтобы уменьшить количество линий на схеме, применяется условное графическое слияние отдельных линий в групповые.

Линии, которые соединяют графические обозначения на схемах, показывают полностью. Если это затрудняет чтение схемы, допускается обрыв линии связи. Их обычно заканчивают стрелками.

Позиции ЭС

Условные буквенно-цифровые позиционные обозначения присваиваются всем устройствам и элементам на схеме.

Позиционные обозначения проставляют на схеме с правой стороны или над ними. Они изображаются рядом с условным графическим обозначением устройств и элементов.

В пределах изделия элементам присваивают позиционные обозначения. Порядковые номера элементам начиная с единицы присваивают в пределах группы с одинаковым буквенным позиционным обозначением. Это происходит в пределах одной группы в соответствии с последовательностью их расположения на схеме. Они обозначаются сверху вниз и в направлении слева направо, например, R1, R2, …, C1, C2.

Если вместо обозначений выходных и входных элементов помещены таблицы, то каждой присваивают позицию замененного элемента.

Позиционные обозначения присваиваются в пределах каждого устройства на схеме изделия, в состав которого входят устройства. При наличии нескольких одинаковых устройств – в пределах этих устройств по вышеизложенным правилам.
