Чтение электрических схем необходимый навык для представления работы электрических сетей, узлов, а также различного оборудования. Ни один специалист не приступит к монтажу оборудования, до ознакомления с нормативными сопровождающими документами. Принципиальные электрические схемы позволяют разработчику донести полный доклад об изделии в сжатом виде до пользователя, используя условно графические обозначения УГО. Чтобы избежать путаницы и брака при сборке по чертежам, буквенно-графические обозначения занесены в единую систему конструкторской документации ЕСКД. Все принципиальные схемы разрабатываются, и применяются в полном соответствии с ГОСТами В ГОСТе описываются элементы, приводится расшифровка значений.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Как читать схемы радиоэлектронных устройств, обозначения радиодеталей
• Создание принципиальных схем. Обозначение элементов на принципиальных схемах
• Электроника для начинающих
• Буквенные обозначения элементов в электрических схемах
• Обозначения в эл. схемах
• Буквенное обозначение элементов на электрических схемах
• 1. Позиционные обозначения

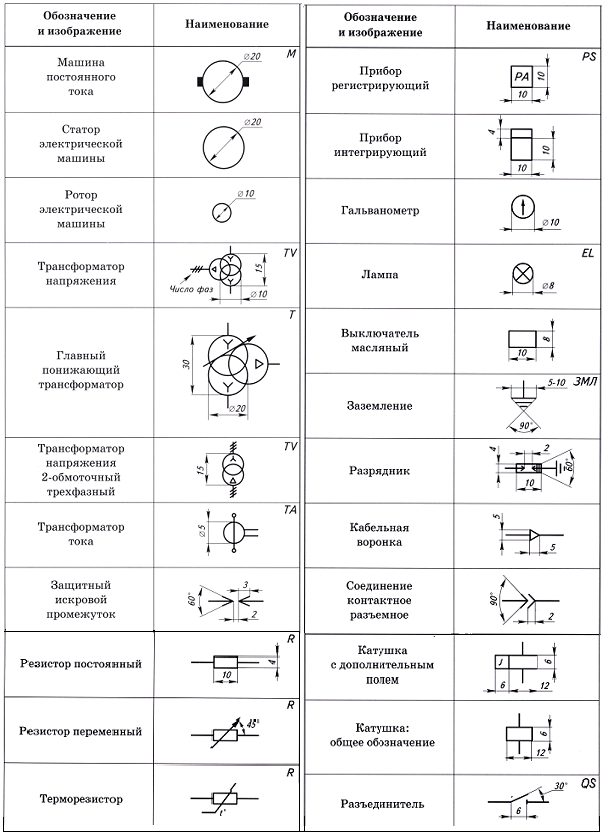

• Обозначение элементов электрических схем

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как читать электрические схемы. Радиодетали маркировка обозначение

Как читать схемы радиоэлектронных устройств, обозначения радиодеталей

Автор опровергает распространенное заблуждение, будто чтение радиосхем и их использование при ремонте бытовой аппаратуры доступно лишь подготовленным специалистам. Большое количество иллюстраций и примеров, живой и доступный язык изложения делают книгу полезной для читателей с начальным уровнем знания радиотехники. Особое внимание уделено обозначениям и терминам, применяемым в зарубежной литературе и документации к импортной бытовой технике. Рекомендуется как методическое пособие для студентов радиотехнических специальностей вузов и техникумов, руководителей радиокружков и любителей домашнего технического творчества.

Брошюра, которую вы держите в руках, лишь первый шаг на пути к невероятно увлекательным знаниям.

Автор и издатель будут считать свою задачу выполненной, если эта книга не только послужит справочником для начинающих, но и придаст им уверенности в своих силах. Мы постараемся наглядно показать, что для самостоятельной сборки простой электронной схемы или несложного ремонта бытового прибора вовсе не нужно обладать большим объемом специальных знаний. Разумеется, для разработки собственной схемы потребуется знание схемотехники, т.

Но и в этом случае не обойтись без графического языка схем, чтобы сначала правильно. Готовя издание, мы не ставили перед собой цели в сжатом виде пересказать содержание ГОСТов и технических стандартов. Прежде всего, мы обращаемся к тем читателям, у кого попытка применить на практике или самостоятельно изобразить электронную схему вызывает растерянность.

Поэтому в книге рассмотрены лишь наиболее часто применяемые символы и обозначения, без которых не обходится ни одна схема. Дальнейшие навыки чтения и изображения принципиальных электрических схем придут к читателю постепенно, по мере приобретения им практического опыта. В этом смысле изучение языка электронных схем похоже на изучение иностранного языка: сначала мы запоминаем алфавит, затем простейшие слова и правила, по которым строится предложение. Дальнейшее же знание приходит только с интенсивной практикой.

Одна из проблем, с которой сталкиваются начинающие радиолюбители, пытающиеся повторить схему зарубежного автора или отремонтировать бытовое устройство, состоит в том, что существует расхождение между системой условных графических обозначений УГО , принятых ранее в СССР, и системой УГО, действующей в зарубежных странах.

Благодаря широкому распространению конструкторских программ, снабженных библиотеками УГО практически все они разработаны за рубежом , зарубежные схемные обозначения вторглись и в отечественную практику невзирая на систему ГОСТов. И если опытный специалист способен понять значение незнакомого символа, исходя из общего контекста схемы, то у начинающего любителя это может вызывать серьезные затруднения.

Кроме того, язык электронных схем периодически претерпевает изменения и дополнения, начертание некоторых символов меняется. В этой книге мы будем опираться, в основном, на международную систему обозначений, так как именно она используется в схемах к импортной бытовой аппаратуре, в стандартных библиотеках символов для популярных компьютерных программ и на страницах зарубежных веб-сайтов.

Будут упомянуты и обозначения, официально устаревшие, но на практике встречающиеся во многих схемах. В радиотехнике наиболее часто применяются три основных типа схем: функциональные схемы, принципиальные электрические схемы и наглядные изображения.

При изучении схемы какого-либо электронного устройства, как правило, используют все три типа схем, причем именно в перечисленном порядке.

В некоторых случаях, для повышения наглядности и удобства, схемы могут частично комбинироваться. Функциональная схема дает наглядное представление об общей структуре устройства. Каждый функционально законченный узел представляют на схеме в виде отдельного блока прямоугольника, окружности и т. Блоки соединяются между собой линиями — сплошными или пунктирными, со стрелками или без них, в соответствии с тем, как они влияют друг на друга в процессе работы.

Принципиальная электрическая схема показывает, какие компоненты входят в схему и как они соединяются между собой. На принципиальной схеме часто указывают осциллограммы сигналов и величины напряжения и тока в контрольных точках. Эта разновидность схем наиболее информативна, и ей мы уделим наибольшее внимание. Наглядные изображения существуют в нескольких вариантах и предназначены, как правило, для облегчения монтажа и ремонта. В их число входят схемы размещения элементов на печатной плате; схемы укладки соединительных проводников; схемы соединения отдельных узлов друг с другом; схемы размещения узлов в корпусе изделия и т.

Функциональные схемы могут применяться для нескольких различных целей. Иногда они применяются для того, чтобы показать, как взаимодействуют между собой различные функционально законченные устройства. В качестве примера можно привести схему соединения телевизионной антенны, видеомагнитофона, телевизора и управляющего ими инфракрасного пульта ДУ рис. Подобную схему можно увидеть в любой инструкции к видеомагнитофону. Глядя на эту схему, мы понимаем, что антенну необходимо подключать к входу видеомагнитофона, чтобы иметь возможность записывать передачи, а пульт ДУ универсальный и может управлять обоими устройствами.

Обратите внимание, что антенна показана при помощи символа, применяемого также и в принципиальных электрических схемах. Забегая вперед, скажем, что случаются и обратные ситуации, когда часть принципиальной электрической схемы изображается в виде функционального блока. Если при построении блок-схемы приоритет отдается изображению структуры устройства или комплекса устройств, такую схему называют структурной.

Если же блок-схема представляет собой изображение нескольких узлов, каждый из которых выполняет определенную функцию, и показаны связи между блоками, то такую схему обычно называют функциональной. Это деление является в некоторой степени условным. Например, рис. При построении функциональных схем принято соблюдать определенные правила. Основное из них состоит в том, что направление прохождения сигнала или порядок выполнения функций отображается на чертеже слева направо и сверху вниз.

Исключения делаются лишь в случае, когда схема имеет сложные или двунаправленные функциональные связи. Постоянные соединения, по которым распространяются сигналы, выполняют сплошными линиями, при необходимости — со стрелками. Непостоянные соединения, действующие в зависимости от какого-либо условия, иногда показывают пунктирными линиями. При разработке функциональной схемы важно правильно выбрать уровень детализации.

Например, следует подумать, изображать ли на схеме предварительный и оконечный усилители разными блоками, или одним? Желательно, чтобы уровень детализации был одинаковым для всех компонентов схемы. В качестве примера рассмотрим схему радиопередатчика с амплитудно-модулированным выходным сигналом на рис. Она состоит из низкочастотной части и высокочастотной части. Нас интересует направление передачи речевого сигнала, принимаем его направление за приоритетное, и НЧ-блоки рисуем вверху, откуда модулирующий сигнал, пройдя слева направо по НЧ-блокам, попадает вниз, в высокочастотные блоки.

Главное достоинство функциональных схем состоит в том, что при условии оптимальной детализации получаются универсальные схемы. В разных радиопередатчиках могут использоваться совершенно разные принципиальные схемы задающего генератора, модулятора и т.

Другое дело, если применяется глубокая детализация. Например, в одном радиопередатчике источник опорной частоты имеет транзисторный умножитель, в другом применяется синтезатор частот, а в третьем — простейший кварцевый генератор. Тогда детализированные функциональные схемы у этих передатчиков будут разными. Таким образом, некоторые узлы на функциональной схеме, в свою очередь, тоже могут быть представлены в виде функциональной схемы. Иногда, чтобы сделать акцент на какой-либо особенности схемы или повысить ее наглядность, применяют комбинированные схемы рис.

Блок-схема, изображенная на рис. На ней не показано, как именно и сколькими проводниками блоки соединяются между собой. Для этой цели служит схема межблочных соединений рис.

Иногда, особенно когда речь идет об устройствах на логических микросхемах или иных устройствах, действующих по определенному алгоритму, необходимо схематически изобразить этот алгоритм. Разумеется, алгоритм работы мало отражает особенности построения электрической схемы устройства, но бывает весьма полезен при его ремонте или настройке. При изображении алгоритма обычно пользуются стандартными символами, применяемыми при документировании программ. На рис. Как правило, их достаточно для описания алгоритма работы электронного или электромеханического устройства.

В качестве примера рассмотрим фрагмент алгоритма работы блока автоматики стиральной машины рис. После включения питания проверяется наличие воды в баке. Если бак пуст, открывается впускной клапан. Затем клапан удерживается открытым до тех пор, пока не сработает датчик верхнего уровня. Арифметическая операция выполняемая программой, или некое действие, выполняемое устройством. Комментарий, пояснение или описание. Достаточно давно, во времена первого радиоприемника Попова, не существовало четкого различия между наглядными и принципиальными схемами.

Простейшие устройства того времени вполне успешно изображали в виде слегка абстрагированного рисунка. И сейчас в учебниках можно встретить изображение простейших электрических схем в виде рисунков, на которых детали показаны примерно так, как они выглядят на самом деле и как соединены между собой их выводы рис.

Но для четкого понимания того, что такое принципиальная электрическая схема, следует помнить: размещение символов на принципиальной электрической схеме не обязательно соответствует реальному размещению компонентов и соединительных проводников устройства. Более того, распространенной ошибкой начинающих радиолюбителей при самостоятельной разработке печатной платы является попытка размещения компонентов максимально близко к тому порядку, в каком они изображены на принципиальной схеме.

Как правило, оптимальное размещение компонентов на плате значительно отличается от размещения символов на принципиальной схеме. Итак, на принципиальной электрической схеме мы видим лишь условные графические обозначения элементов схемы устройства с указанием их ключевых параметров емкость, индуктивность и т. Каждый компонент схемы определенным образом пронумерован.

В национальных стандартах разных стран относительно нумерации элементов существуют еще большие расхождения, чем в случае с графической символикой. Многие компоненты схемы резисторы, конденсаторы и т. Например, если в схеме имеются три резистора, то они будут обозначены, как R1, R2 и R3. Принципиальные схемы, как и блок-схемы, компонуют таким образом, чтобы вход схемы находился слева, а выход справа.

Под входным сигналом подразумевают также источник энергии, если схема представляет собой преобразователь или регулятор, а под выходом подразумевается потребитель энергии, индикатор или выходной каскад с выходными клеммами. Например, если мы рисуем схему импульсной лампы-вспышки, то изображаем слева направо по порядку сетевую вилку, трансформатор, выпрямитель, генератор импульсов и импульсную лампу.

Нумерация элементов производится слева направо и сверху вниз. При этом возможное размещение элементов на печатной плате не имеет никакого отношения к порядку нумерации — принципиальная электрическая схема имеет высший приоритет по отношению к другим типам схем. Исключение делается, когда для большей наглядности принципиальная электрическая схема разбивается на блоки, соответствующие функциональной схеме. Тогда к обозначению элемента добавляется префикс, соответствующий номеру блока на функциональной схеме: 1-R1, 1-R2, 2L1, 2L2 и т.

Кроме буквенно-цифрового индекса рядом с графическим обозначением элемента часто пишут его тип, марку или номинал, имеющие принципиальное значение для работы схемы.

Например, для резистора это величина сопротивления, для катушки — индуктивность, для микросхемы — маркировка производителя. Иногда информацию о номиналах и маркировке компонентов выносят в отдельную таблицу. Такой способ удобен тем, что позволяет дать расширенные сведения о каждом компоненте — намоточные данные катушек, особые требования к типу конденсаторов и т.

Принципиальные электрические схемы и функциональные блок-схемы удачно дополняют друг друга и легки для понимания при наличии минимального опыта. Тем не менее, очень часто двух этих схем бывает недостаточно для полноценного понимания конструкции устройства, особенно когда идет речь о его ремонте или сборке.

Создание принципиальных схем. Обозначение элементов на принципиальных схемах

Каждый элемент или устройство, имеющие самостоятельную принципиальную схему, должны иметь позиционное двухбуквенное кодовое обозначение табл. В общем случае обозначение состоит из трёх частей, определяющих вид элемента. Его номер и выполняемую функцию. Первые две являются обязательными составляющими обозначения.

функциональных группах электрических схем, выполняемых вручную и типы условных буквенно-цифровых обозначений элементов, устройств и .. Q. Выключатели и разъединители в силовых цепях. Разъединители.

Электроника для начинающих

Скачать буквенные обозначения радиодеталей в формате XLSX. Обратная связь Получить информацию о наличии товара вы можете у наших менеджеров, позвонив по телефону Электронные компоненты Статьи по радиоэлектронике Графическое обозначение радиодеталей на схемах. Обновлена: 01 Июля 2. Поделиться с друзьями. Радиодетали — электронные компоненты, собираемые в аналоговые и цифровые устройства: телевизоры, измерительные приборы, смартфоны, компьютеры, ноутбуки, планшеты. Если ранее детали изображались приближенно к их натуральному виду, то сегодня используются условные графические обозначения радиодеталей на схеме, разработанные и утвержденные Международной электротехнической комиссией. Содержание статьи Виды электронных схем: принципиальные схемы блок-схемы монтажные схемы карты напряжений и сопротивлений Радиодетали на схемах: обозначение резисторов обозначение конденсаторов обозначение диодов и стабилитронов обозначение транзисторов обозначение микросхем обозначение кнопок и переключателей Буквенное обозначение радиодеталей: на принципиальных схемах коды функционального назначения элементов популярные сокращения в радиоэлектронике. Была ли статья полезна? Оцените статью.

Буквенные обозначения элементов в электрических схемах

Буквенные коды видов элементов представляют собой группы, которым присвоены обозначения одной буквой Таблица 1. Таблица 1. Буквенные коды наиболее распространенных элементов электрических схем элементов в соответствии с ГОСТ 2. Для уточнения вида элементов допускается применять двухбуквенные или даже многобуквенные коды. Элемент может быть обозначен не только одной буквой общим кодом вида элемента , но и двумя буквами кодом данного элемента.

На фото справа вы видите первый работающий транзистор, который был создан в году тремя учёными — Уолтером Браттейном, Джоном Бардином и Уильямом Шокли.

Обозначения в эл. схемах

Справочник электронный. Условные обозначения для электрических схем по новому стандарту Пользуясь сайтом Вы соглашаетесь с политикой обработки персональных данных. Политика конфиденциальности. Контакты Карта сайта.

Буквенное обозначение элементов на электрических схемах

Далее приводится структура и цоколёвка с обозначением назначения выводов популярных импортных цифровых микросхем серии CD40xx и операционных усилителей LM. Стереофонический усилитель 2 по ватт, на основе микросхемы TDA Процесс изготовления печатной платы и самой схемы УМЗЧ. Диод Шоттки. При изготовлении радиоэлектронных устройств, у начинающих радиолюбителей могут возникнуть трудности с расшифровкой обозначений на схеме различных элементов. Для этого был составлен небольшой сборник самых часто встречающихся условных обозначений радиодеталей. Следует учесть, что здесь приводится исключительно зарубежный вариант обозначения и на отечественных схемах возможны отличия.

Система обозначений цепей на схемах должна соответствовать ГОСТу Q, Выключатели и разъединители в силовых цепях, Разъединители.

1. Позиционные обозначения

Unified system or design documentation. Alpha-numerical designations in electrical diagrams. N срок введения установлен с

Обозначение элементов электрических схем

ВИДЕО ПО ТЕМЕ: Урок 2 Условные графические обозначения элементов цепи

Нужны еще сервисы? Архив Каталог тем Добавить статью. Как покупать? В соответствии с ГОСТ 2. При необходимости, например, при изображении устройства переключатели, реле, микросхемы разнесенным способом, его частям секциям, контактным группам, логическим элементам присваивают условные номера, отделяя их точкой от позиционного обозначения устройства: К1.

Буквенные обозначения радиодеталей на зарубежных и отечественных схемах.

В электротехнических и радиоэлектронных приборах установлены разные элементы цепи отечественного производства. Обозначение источников питания на схеме регламентируется ГОСТом. В современных приборах используют комплектующие импортного производства, включая конденсаторы, трансформаторы, дроссели, аккумуляторы, переключатели, сервера и прочие агрегаты. Для каждого элемента применяется соответствующая буква. Особое внимание специалисты уделяют электрическим схемам, на которых отображаются устройства с электрической взаимосвязью.

Зная общий вид радиодеталей, можно конечно в некоторой мере разобраться в устройстве радиоэлектронного устройства, но все равно радиолюбителю придется нарисовать на бумаге контуры деталей и соединение между ними. Еще в прошлом веке с целью сохранения конструктивных и схемных решений радиоустройств пионеры радиотехники делали их рисунки. Если посмотреть на эти рисунки, то можно увидеть, что они выполнены на очень высоком художественном уровне. Это делали обычно сами изобретатели, если имели способности или приглашенные художники.

Обозначения приборов КИП на схемах

Требования по обозначению приборов КИПиА на схемах

В целях обеспечения единства систем обозначений, улучшения читабельности схем, снижения ошибок при монтаже приборов и щитов необходимо строго соблюдать правильность обозначений приборов КИП.

Требования и правила обозначения приборов КИП на схемах автоматизации и монтажных схемах определяются следующими ГОСТами:

• ГОСТ 21.208-2013 Автоматизация технологических процессов
• ГОСТ 21.404-85 Система проектной документации для строительства (СПДС). Автоматизация технологических процессов.
• ГОСТ 2.303-68 Единая система конструкторской документации. Линии
• ГОСТ 2.721-74 Единая система конструкторской документации. Обозначения условные графические в схемах.
• ГОСТ 1. 0-92 Межгосударственная система стандартизации. Основные положения
• ГОСТ 1.2-2009 Межгосударственная система стандартизации. Правила и рекомендации по межгосударственной стандартизации.

Графические обозначения контрольно-измерительных приборов на схемах

Условные графические обозначения приборов, средств автоматизации должны соответствовать ГОСТ 2.721 и обозначениям, приведенным в следующей таблице

Все измерительные и преобразовательные приборы, расположенные по месту (непосредственно на технологическом оборудовании) изображаются на функциональных схемах автоматизации в виде окружностей (если в окружность не вмещаются буквенные или цифровые обозначения — допускается овал).

Если приборы размещаются на щитах и пультах в центральных или местных операторных помещениях, то внутри окружности проводится горизонтальная разделительная линия.

Если функция, которой соответствует окружность, реализована в компьютеризированной системе, то окружность вписывается в квадрат (овал — в прямоугольник).

При упрощенном варианте построения, приборы и средства автоматизации, выполняющие сложные функции, например, контроль, регулирование, сигнализацию и выполнены в виде отдельных блоков, изображают одним условным обозначением.

Буквенные обозначения контрольно-измерительных приборов на схемах

Условные обозначения КИПиА, используемые в схемах, состоят из графического, буквенного и цифрового обозначения.

Порядок расположения буквенных обозначений принимают с соблюдением последовательности обозначений, приведенной на следующем рисунке

Первые символы в буквенных обозначениях приборов:

• D плотность
• P давление
• F расход
• T температура
• L уровень
• V вязкость
• M влажность
• Q концентрация
• U многоканальные измерения
• J сила тока

Дополнение первых символов буквенных обозначений приборов:

• D Разность, перепад
• Q суммирование, интегрирование
• F соотношение
• J обегание

Вторые и третьи символы буквенных обозначений приборов:

• I Показания, индикация
• R Регистрация
• C Регулирование
• A Сигнализация (Н – верх, L- низ)
• S Блокировка, отключение
• H Ручное воздействие
• K Станция управления, перекл-я

Букву А применяют для обозначения на схемах функции «сигнализация» независимо от того, вынесена ли сигнальная аппаратура на какой-либо щит или для сигнализации используются лампы, встроенные в сам прибор.

Букву K применяют для обозначения на схемах станции управления, имеющей переключатель для выбора вида управления и устройство для дистанционного управления.

Букву Е применяют для обозначения на схемах чувствительного элемента, выполняющего функцию первичного преобразования: преобразователи термоэлектрические, термопреобразователи сопротивления, датчики пирометров, сужающие устройства расходомеров приборов КИП

Букву S применяют для обозначения на схемах контактного устройства прибора КИП, используемого только для включения, отключения, переключения, блокировки.

Букву Т применяют для обозначения на схемах первичного прибора КИП бесшкального с дистанционной передачей сигнала: манометры, дифманометры, манометрические термометры.

Букву Y применяют для обозначения на схемах вспомогательного устройства или прибора, выполняющего функцию вычислительного устройства.

Предельные значения измеряемых величин, по которым осуществляют, например, включение, отключение, блокировка, сигнализация, допускается конкретизировать добавлением букв Н и L.

Справочные обозначения IEC

К Стивен Макфадьен по 26 августа 2009 г.

МЭК публикует серию документов и правил, регулирующих подготовку документов, чертежей и привязку оборудования. В зависимости от страны и отрасли люди либо знакомы с системой IEC, либо нет. Для тех, кто не знаком, это может сначала немного сбить с толку.

Часто, когда производство документов IEC сравнивают с другими методами, ошибочно предполагают, что разница заключается просто в символах. Это не тот случай. Система документов и ссылок IEC представляет собой всеобъемлющий подход, охватывающий символы, методы рисования и компоновки, ссылки на оборудование, идентификацию клемм и сигналов, классификацию документов и организацию компьютерных данных. Это также выходит за рамки простой документации и распространяется на физические устройства и реализацию.

Я представил системы IEC трем компаниям. В каждом случае мои первоначальные попытки встречали критику, возражения и убеждение, что это чрезмерно усложняет жизнь. Однако во всех этих случаях и после пары проектов все в команде высоко оценивали метод IEC и не хотели возвращаться к своей старой системе. В каждом случае внедрение методов на основе IEC приводит к упрощению документов (чертежей), улучшению технического содержания документов, большей согласованности между документами и сокращению времени, необходимого для создания документов.

Одной из областей системы IEC, которая иногда вызывает недоумение при первом знакомстве с ней, является формулировка ссылочных обозначений. В этой заметке дается краткий обзор и введение в систему условных обозначений.

Аспекты

При определении обозначений используются префиксы аспектов:

Префикс Аспект 24 = 340037 Функция — Что производит продукт — Продукт — (Как объект построен + Место — где находится объект

. одноуровневые обозначения, , которые должны состоять из следующего: буквенный код; буквенный код, за которым следует число число

Система IEC позволяет отображать элементы и изделия либо с точки зрения функциональности, продукта или местоположения, либо с некоторой комбинацией двух или более аспектов. . Все еще звучит немного запутанно? Надеюсь, и пример облегчит понимание.

Пример применения

IEC довольно открыт в отношении того, как вы применяете ссылочные обозначения для проектов и организаций. Каждый проект или организация, как правило, уникальны, поэтому в этом есть определенный смысл. Для некоторых недавних проектов мы использовали следующее применение системы условных обозначений, которая работала достаточно хорошо. Подход заключается в обеспечении того, чтобы полное условное обозначение (номер тега) для каждой единицы оборудования имело функциональную часть и часть продукта. Аспект местоположения считается необязательным и только в случае необходимости. Некоторые примеры:

Функциональный аспект [=]

Для функционального аспекта мы используем вариант принципов, изложенных в IEC 61346-2. Например, мы используем =N для питания 400 В, если есть два независимых ввода, мы можем использовать =N1 и =N2 и т. д. 30 кВ … <45 кВ   Дж Установки для 20 кВ … <30 кВ K Установки для 10 кВ … <20 KV L Установки для 6 KV … <10 KV. M Установки на 1 кВ … < 6 кВ   N Установки < 1 кВ   P Equipotential bonding Earthing protection
Lightning protection V Storage of material goods Fuel Oil X Auxiliary purpose outside main process

Alarm system , Система часов
Осветительная установка
Распределение электроэнергии
Система пожарной защиты
Система безопасности

Y Коммуникационные и информационные задачи Компьютерные сети
Телефонная система
СИСТЕМА ВИДЕО ГОРОД
ПРОДУКЦИЯ

9008.

Продукт. в соответствии с IEC 81346-2, кодовые буквы – более подробное пояснение см. далее в примечании. Типичные кодовые буквы включают Q для автоматических выключателей, T для трансформаторов, A для сборок (распределительных щитов) и т. Д. Более подробно они указаны в IEC 60617 для каждого типа устройства.

Как правило, мы нумеруем каждый продукт в соответствии с проектом (например, -Q1, -Q2, -Q3 и т. д.). Для распределительных щитов (сборок) мы рассматриваем несколько иначе, как показано в таблице ниже. Это делает ссылочное обозначение более осмысленным, не усложняя при этом реализацию.

Код	Описание
-A0xx	Главные распределительные щиты
-A1xxx	Sub Main (MCCB) Distribution Boards
-A2xxx	Motor Control Centres
A3xxx	Local Motor Control Panel
-A4xxx	not used
-A5xxx	not б/у
-A6xxx	Распределительные щиты (MCB)

«xxx» представляет собой необязательный номер.

Изначально мы пытались исправить ‘xxx’ в разных проектах, чтобы иметь какое-то полезное значение. Это не сработало, поэтому в основном мы логически распределяем номера в зависимости от проекта и расположения систем.

Location Aspect [+]

Мы оставляем аспект функции свободно определяемым. Как правило, мы обнаруживаем, что нам не нужно использовать местоположение, поскольку это очевидно из контекста документа или рисунков. Если нам действительно нужно использовать, мы должны определить логический набор местоположений для проекта. Обычно это могут быть +L23 (уровень 23), +Z01 (зона 1) и т. д.

Иерархия

Пример условного обозначения

Структура IEC носит иерархический характер. Например, если распределительный щит =N-A1 содержит автоматический выключатель -Q1, тогда полное обозначение автоматического выключателя будет =N1-A1-Q1 (или проще =N-A1Q1). Если тот же автоматический выключатель содержит реле -K12, полная ссылка будет =N-A1Q1K12. Это дополнительно показано на изображении. Эта особенность системы упрощает уникальную нумерацию всего и обеспечивает большую унификацию чертежей.

Примеры проектов

Еще несколько примеров обозначений из нашего текущего проекта:

• =J03-Q0,  =J03-T1
• =N1-A01, =N1-Q1, =N1-A614
• 1 = N1-A104W614
• =N1-G1

МЭК 81346-2 Классификация объектов

МЭК 81346-2 «Промышленные системы, установки и оборудование и промышленные продукты. Принципы структурирования и условные обозначения. Часть 2. Классификация объектов и коды» для занятий»

IEC 81346-2, опубликованный совместно IEC и ISO, определяет классы и подклассы объектов на основе представления объектов, связанного с назначением или задачей, вместе с соответствующими им буквенными кодами, которые должны использоваться в ссылочных обозначениях. Классификация применима для объектов во всех технических областях, т.е. электротехническое, машиностроительное и гражданское строительство, а также все отрасли промышленности, в т. ч. энергетика, химическая промышленность, строительные технологии, судостроение и морские технологии, и могут использоваться всеми техническими дисциплинами в любом процессе проектирования.

Буквенные коды

Буквенные коды позволяют классифицировать объекты. Новые буквенные коды, общие для всех технических разделов, применяются из таблицы 1 стандарта IEC 81346-2.

B — Преобразование входной переменной в сигнал для дальнейшей обработки

C — Хранение энергии, информации или материала

E — Обеспечение лучистой или тепловой энергией

F — Непосредственная защита от опасных или нежелательных условий

G — Инициирование потока энергии или материала

H — Производство нового вида материала или продукта

K — Обработка сигналов или информации

M — обеспечение механической энергией для целей движения

P — представление информации

Q — управляемое переключение или изменение потока энергии, сигналов или материала

R — Ограничение или стабилизация движения или потока энергии, информации или материала

S — Преобразование ручного действия в сигнал для дальнейшей обработки

T — Преобразование энергии с сохранением вида энергии определенное положение

V — Обработка (обработка) материалов или изделий

W — Направление или транспортировка из одного места в другое

X — Соединение предметов

Резюме

Выше приведено очень краткое введение в систему условных обозначений МЭК. Это непростая тема для краткого освещения, и ее лучше понять, поработав с системой и увидев живые примеры. Применительно к проектам это попадает в контекст, и все начинает обретать смысл.

Связанные стандарты МЭК

• Обозначение
  • МЭК 81346: Принципы построения и условные обозначения
  • МЭК 61175: Обозначение сигналов
  • IEC 61666: Identification o terminals within a system
• Symbols
  • IEC 60617: Graphical symbols for diagrams — maintained as a database
  • ISO 81714: Design of graphical symbols
  • ISO 14617: Graphical symbols for diagrams
• Правила документации
  • МЭК 61355: Классификация и обозначение документов
  • МЭК 62023: Структурирование технической информации и документации
  • МЭК 82045: Управление документами
• Подготовка документов
  • МЭК 60848: Подготовка последовательных функциональных схем
  • МЭК 61082: Доля документов, используемых в электротехнике — основные списки документов для чертежей
  • МЭК 60060
  • МЭК 62079: Подготовка инструкций
• Организация данных
  • МЭК 82045: Метаданные
  • IEC 61360 Типы элементов данных
  • ISO 10303: Пошаговая модель данных

Справочные обозначения IEC

К Стивен Макфадьен по 26 августа 2009 г.





МЭК публикует серию документов и правил, регулирующих подготовку документов, чертежей и привязку оборудования. В зависимости от страны и отрасли люди либо знакомы с системой IEC, либо нет. Для тех, кто не знаком, это может сначала немного сбить с толку.

Часто, когда производство документов IEC сравнивают с другими методами, ошибочно полагают, что разница заключается просто в символах. Это не тот случай. Система документов и ссылок IEC представляет собой всеобъемлющий подход, охватывающий символы, методы рисования и компоновки, ссылки на оборудование, идентификацию клемм и сигналов, классификацию документов и организацию компьютерных данных. Это также выходит за рамки простой документации и распространяется на физические устройства и реализацию.

Я представил системы IEC трем компаниям. В каждом случае мои первоначальные попытки встречали критику, возражения и убеждение, что это чрезмерно усложняет жизнь. Однако во всех этих случаях и после пары проектов все в команде высоко оценивали метод IEC и не хотели возвращаться к своей старой системе. В каждом случае внедрение методов на основе IEC приводит к упрощению документов (чертежей), улучшению технического содержания документов, большей согласованности между документами и сокращению времени, необходимого для создания документов.

Одной из областей системы IEC, которая иногда вызывает недоумение при первом знакомстве с ней, является формулировка ссылочных обозначений. В этой заметке дается краткий обзор и введение в систему условных обозначений.

Аспекты

При определении обозначений используются префиксы аспектов:

Префикс Аспект 24 = 340037 Функция — Что производит продукт — Продукт — (Как объект построен + Место — где находится объект

. одноуровневые обозначения, , которые должны состоять из следующего: буквенный код; буквенный код, за которым следует число число

Система IEC позволяет отображать элементы и изделия либо с точки зрения функциональности, продукта или местоположения, либо с некоторой комбинацией двух или более аспектов. . Все еще звучит немного запутанно? Надеюсь, и пример облегчит понимание.

Пример применения

IEC довольно открыт в отношении того, как вы применяете ссылочные обозначения для проектов и организаций. Каждый проект или организация, как правило, уникальны, поэтому в этом есть определенный смысл. Для некоторых недавних проектов мы использовали следующее применение системы условных обозначений, которая работала достаточно хорошо. Подход заключается в обеспечении того, чтобы полное условное обозначение (номер тега) для каждой единицы оборудования имело функциональную часть и часть продукта. Аспект местоположения считается необязательным и только в случае необходимости. Некоторые примеры:

Функциональный аспект [=]

Для функционального аспекта мы используем вариант принципов, изложенных в IEC 61346-2. Например, мы используем =N для питания 400 В, если есть два независимых ввода, мы можем использовать =N1 и =N2 и т. д. 30 кВ … <45 кВ   Дж Установки для 20 кВ … <30 кВ K Установки для 10 кВ … <20 KV L Установки для 6 KV … <10 KV. M Установки на 1 кВ … < 6 кВ   N Установки < 1 кВ   P Equipotential bonding Earthing protection
Lightning protection V Storage of material goods Fuel Oil X Auxiliary purpose outside main process

Alarm system , Система часов
Осветительная установка
Распределение электроэнергии
Система пожарной защиты
Система безопасности

Y Коммуникационные и информационные задачи Компьютерные сети
Телефонная система
СИСТЕМА ВИДЕО ГОРОД
ПРОДУКЦИЯ

9008.

Продукт. в соответствии с IEC 81346-2, кодовые буквы – более подробное пояснение см. далее в примечании. Типичные кодовые буквы включают Q для автоматических выключателей, T для трансформаторов, A для сборок (распределительных щитов) и т. Д. Более подробно они указаны в IEC 60617 для каждого типа устройства.

Как правило, мы нумеруем каждый продукт в соответствии с проектом (например, -Q1, -Q2, -Q3 и т. д.). Для распределительных щитов (сборок) мы рассматриваем несколько иначе, как показано в таблице ниже. Это делает ссылочное обозначение более осмысленным, не усложняя при этом реализацию.

Код	Описание
-A0xx	Главные распределительные щиты
-A1xxx	Sub Main (MCCB) Distribution Boards
-A2xxx	Motor Control Centres
A3xxx	Local Motor Control Panel
-A4xxx	not used
-A5xxx	not б/у
-A6xxx	Распределительные щиты (MCB)

«xxx» представляет собой необязательный номер.

Изначально мы пытались исправить ‘xxx’ в разных проектах, чтобы иметь какое-то полезное значение. Это не сработало, поэтому в основном мы логически распределяем номера в зависимости от проекта и расположения систем.

Location Aspect [+]

Мы оставляем аспект функции свободно определяемым. Как правило, мы обнаруживаем, что нам не нужно использовать местоположение, поскольку это очевидно из контекста документа или рисунков. Если нам действительно нужно использовать, мы должны определить логический набор местоположений для проекта. Обычно это могут быть +L23 (уровень 23), +Z01 (зона 1) и т. д.

Иерархия

Пример условного обозначения

Структура IEC носит иерархический характер. Например, если распределительный щит =N-A1 содержит автоматический выключатель -Q1, тогда полное обозначение автоматического выключателя будет =N1-A1-Q1 (или проще =N-A1Q1). Если тот же автоматический выключатель содержит реле -K12, полная ссылка будет =N-A1Q1K12. Это дополнительно показано на изображении. Эта особенность системы упрощает уникальную нумерацию всего и обеспечивает большую унификацию чертежей.

Примеры проектов

Еще несколько примеров обозначений из нашего текущего проекта:

• =J03-Q0,  =J03-T1
• =N1-A01, =N1-Q1, =N1-A614
• 1 = N1-A104W614
• =N1-G1

МЭК 81346-2 Классификация объектов

МЭК 81346-2 «Промышленные системы, установки и оборудование и промышленные продукты. Принципы структурирования и условные обозначения. Часть 2. Классификация объектов и коды» для занятий»

IEC 81346-2, опубликованный совместно IEC и ISO, определяет классы и подклассы объектов на основе представления объектов, связанного с назначением или задачей, вместе с соответствующими им буквенными кодами, которые должны использоваться в ссылочных обозначениях. Классификация применима для объектов во всех технических областях, т.е. электротехническое, машиностроительное и гражданское строительство, а также все отрасли промышленности, в т. ч. энергетика, химическая промышленность, строительные технологии, судостроение и морские технологии, и могут использоваться всеми техническими дисциплинами в любом процессе проектирования.

Буквенные коды

Буквенные коды позволяют классифицировать объекты. Новые буквенные коды, общие для всех технических разделов, применяются из таблицы 1 стандарта IEC 81346-2.

B — Преобразование входной переменной в сигнал для дальнейшей обработки

C — Хранение энергии, информации или материала

E — Обеспечение лучистой или тепловой энергией

F — Непосредственная защита от опасных или нежелательных условий

G — Инициирование потока энергии или материала

H — Производство нового вида материала или продукта

K — Обработка сигналов или информации

M — обеспечение механической энергией для целей движения

P — представление информации

Q — управляемое переключение или изменение потока энергии, сигналов или материала

R — Ограничение или стабилизация движения или потока энергии, информации или материала

S — Преобразование ручного действия в сигнал для дальнейшей обработки

T — Преобразование энергии с сохранением вида энергии определенное положение

V — Обработка (обработка) материалов или изделий

W — Направление или транспортировка из одного места в другое

X — Соединение предметов

Резюме

Выше приведено очень краткое введение в систему условных обозначений МЭК.
