Применение постоянного оперативного тока, требующее установки аккумуляторных батарей, увеличивает стоимость сооружения, эксплуатационные затраты, вызывает необходимость сооружения разветвленной сети постоянного тока.
Внедрение в установках переменного и выпрямленного оперативного тока позволяет отказаться от дорогостоящих аккумуляторных батарей и уменьшить разветвленность оперативных цепей.
Переменный оперативный ток применяется на подстанциях с высшим напряжением 35 — 220 кВ без выключателей ВН. На подстанциях с оперативным постоянным током переменный оперативный ток применяется на панелях щитов с. н., а также компрессорных, насосных и других вспомогательных устройств.
Переменный оперативный ток применяется на ТЭС и АЭС в системе с. н. 0,4 кВ, кроме цепей управления автоматических выключателей на вводах рабочего и резервного питания, а также в схемах управления разъединителями и на местных ЩУ.
Выпрямленный оперативный ток применяется на подстанциях 110 кВ с одним-двумя выключателями ВН и на подстанциях 35 кВ с выключателями ВН. На ТЭС и АЭС выпрямленный ток применяется для управления автоматическими выключателями вводов 0,4 кВ РУ с. н., удаленных от главного корпуса, для блокировки разъединителей, технологической сигнализации на блочных, групповых и резервных ЩУ.
К особой группе потребителей оперативного переменного тока, требующей повышенной надежности электроснабжения, относятся устройства контроля и автоматического регулирования энергоблока, а также аварийная защита ядерного реактора на АЭС.
Для защиты от КЗ наиболее надежным источником оперативного тока являются трансформаторы тока, так как при протекании тока КЗ вторичный ток его обеспечивает надежное отключение выключателя.
Трансформатор напряжения в этом случае не может служить источником оперативного переменного тока, так как при КЗ резко снижается напряжение. Трансформаторы напряжения используются для питания зарядных устройств и блоков питания, для релейной защиты от однофазных замыканий на землю в сети с незаземленной нейтралью.В настоящее время выпускаются релейная аппаратура и приводы выключателей, короткозамыкателей, отделителей на оперативном переменном токе для электроустановок 3 — 110 кВ. Наиболее широкое применение они находят на подстанциях.
Другим источником оперативного переменного тока являются трансформаторы с. н. В этом случае используется силовая сеть вторичного напряжения с. н. (фазное напряжение 220 В).
Рис. 1. Схема питания сети оперативного переменного тока
Выпрямленный оперативный ток позволяет применить более надежные схемы и аппаратуру постоянного тока и приводы с более простой кинематикой.
Для получения выпрямленного напряжения (тока) применяют:
- силовые выпрямители для питания электромагнитов включения приводов выключателей;
- зарядные устройства, запасенная энергия которых служит для питания различных аппаратов даже при исчезновении напряжения на объекте;
- блоки питания, включаемые на трансформаторы тока, напряжения и с.
н., для питания вторичных цепей. - Блоки питания широко применяют в схемах релейной защиты;

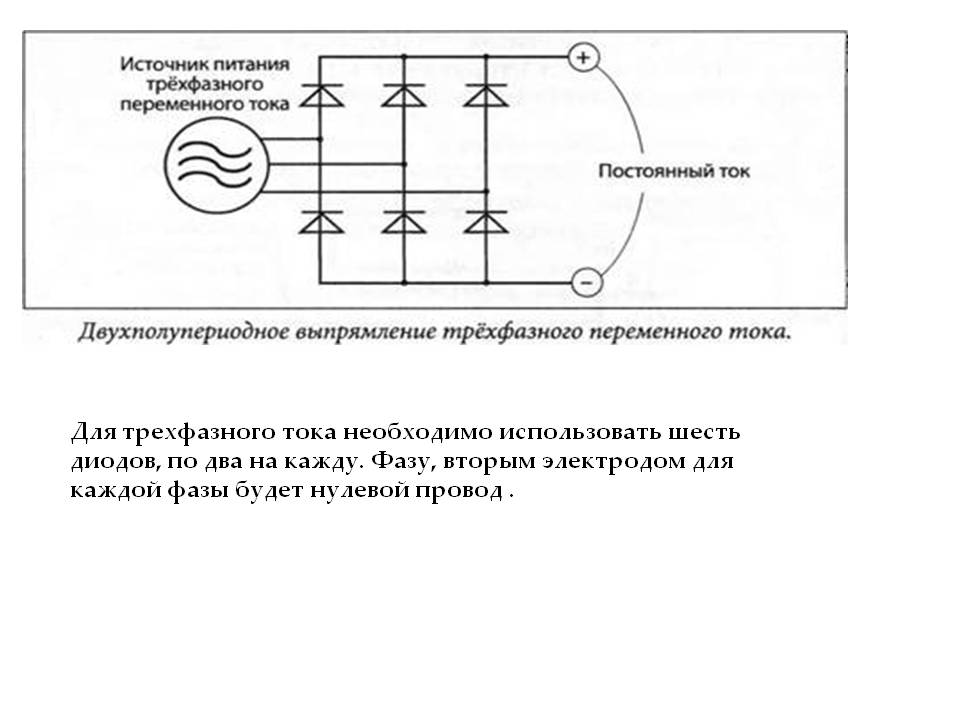

н., для питания вторичных цепей.На рис. 2 показана схема питания выпрямленным оперативным током шин управления и сигнализации. Если выпрямленный ток необходим для управления электромагнитными приводами, то применяется схема, аналогичная схеме на рисунке 2, но вместо блоков питания устанавливаются силовые выпрямители, в качестве которых применяются полупроводниковые выпрямители, соединенные по трехфазной мостовой схеме.
Рис. 2. Схема питания выпрямленным оперативным током: 1 — стабилизаторы напряжения; 2 — блоки питания;
В электроустановках с переменным оперативным током обычно устанавливаются выключатели с пружинными приводами, для управления которыми могут использоваться зарядные устройства CG. Принцип их работы заключается в том, что в нормальном режиме работы через выпрямительное устройство заряжаются конденсаторы (обычно до 400 В), а в момент отключения или включения соответствующий конденсатор разряжается на управляющий электромагнит.
Емкость конденсатора С и напряжение на его пластинах U подбираются так, чтобы энергия, запасенная в конденсаторе, CU2/2 превышала энергию срабатывания управляющего электромагнита; время первого импульса разряда должно превышать время срабатывания электромагнита. Зарядные устройства применяются также для питания электромагнитов отключения выключателей с приводами типов ПС, ПЭ и для управления контакторами включения. Электромагниты включения в этом случае получают питание от трансформаторов с. н. через выпрямительные устройства.
