Тема: Условные графические обозначения
Здравствуйте!
Искал условные графические обозначения для ОПН, наткнулся на ГОСТ Р 52725-2007, но там ничего нет.
Я так понимаю в ГОСТ-ах 60-х 70-х искать бесполезно.
Кто-то может конечно сказать, что к РЗА это не относится, но как сказать, вот чертим однолинейку, возник спор. Я видел в проектах как обозначается (4), но обоснование, откуда это берется, у меня нет. Может у кого есть ГОСТ по условным обозначениям, где показан и ОПН?
2 Ответ от
Dmitriy 2011-04-29 11:48:16 (2011-04-29 11:54:35 отредактировано Dmitriy)- Dmitriy
- Пользователь
- Неактивен
Re: Условные графические обозначения
Графическое обозначение зависит естественно от конкретного типа ОПНа.
Искровой промежуток, варистор или комбинированный тип.
Для примера можно посмотреть норму IEC 62305, части 1 по 4. Если не ошибаюсь 3-я или 4-я часть специфицирет ОПНы.
3 Ответ от
lik 2011-04-29 14:08:43- lik
- собеседник
- Неактивен
Re: Условные графические обозначения
Рис.1…4 — разрядники. Рис.4 — ОПН.
Делай , что должен, и будь, что будет
4 Ответ от
Dmitriy 2011-04-29 14:54:50- Dmitriy
- Пользователь
- Неактивен
Re: Условные графические обозначения
Леонид, привет!
А разве разрядник это не ОПН? 😉 Специфицируют российские нормы разрядники и ОПНы действительно так как ты указал? Мне кажется не должны.
Четвертый — символ нелинейности сопротивления символизирует метало-оксидную начинку ОПНа.
С первого по третий искровой промежуток.
ИМХО термин разрядник чуток неудачен, да и подустарел.
Принципиально все четыре символа являются ОПНами в различном конструктивном исполнении.
5 Ответ от
bussert 2011-05-02 07:56:05 (2011-05-02 07:59:32 отредактировано bussert)- bussert
- Пользователь
- Неактивен
Re: Условные графические обозначения
В моем случаи ограничитель перенапряжений нелинейный — ОПН-PT/TEL-10/11,5. Так что на схеме отобразил как рис.4.
Но принял к сведению, что для каждого конкретного устройства необходимо выбрать правильное графическое обозначение.
Плохо то, что в ГОСТ-ах все-таки для каждого типа не расписано (а может в этом и нет необходимости, кто знает?).
|
Присоединяйтесь!!! Мы в социальных сетях и на Ютуб. |

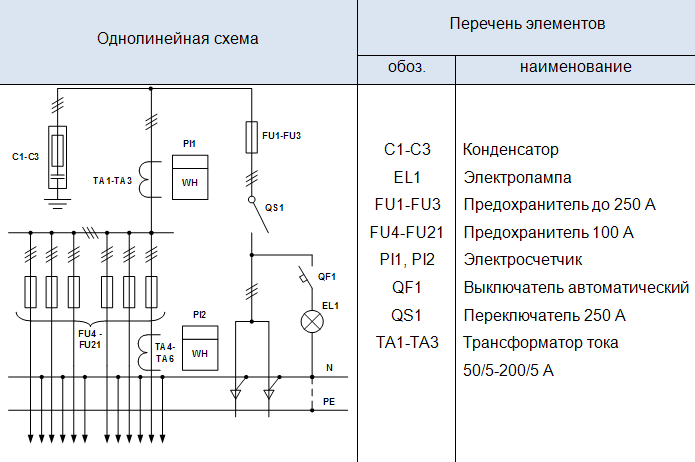

png 123.7 Кб, 1 скачиваний с 2011-05-06
Ограничитель перенапряжения: устройство и принцип работы
- Статья
- Видео
Для создания условий безаварийной и долгосрочной эксплуатации огромной массы электрооборудования, используемого, как в промышленности, так и в повседневной деятельности, в первую очередь необходимо обеспечить безопасный способ доставки и стабильность параметров электроэнергии.
Особую опасность для электрических потребителей представляет кратковременное многократное превышение значение величины номинального напряжения в электрической сети. В электротехнике это явление известно, как перенапряжение. Как правило, причиной его проявления является воздействие на линии электропередач грозовых явлений или же коммутационных процессов внутри электрической установки. Возникающие импульсы высокого напряжения могут безвозвратно вывести из строя дорогостоящее оборудование, быть причиной возникновения пожаров и взрывов. Для защиты от возникающих пиковых значений напряжения, служат специальные высоковольтные устройства, ограничители перенапряжения, принцип работы и назначение которых мы и рассмотрим далее.
- Назначение
- Устройство
- Принцип работы
- Виды ОПН
- Технические характеристики
Назначение
ОПН предназначены для защиты электроприборов и оборудования от воздействия высоковольтных импульсов напряжения. Благодаря простоте конструкции и надежности, они нашли широкое применение в области энергоснабжения.
Данные устройства защиты пришли на смену устаревшим, весьма громоздким вентильным разрядникам. В отличие от предшественников, принцип действия ограничителя заключается не в использовании искровых промежутков. В качестве главного рабочего элемента в ОПН используются нелинейные резисторы, выполненные из материала, основу которого составляет окись цинка.
Устройство
Первичным и основным элементом, из чего состоит ограничитель перенапряжения, служит варистор, выполняющий роль нелинейного переменного резистора. Конструктивно ОПН состоят из варисторов, размещенных в корпусе, изготовленном из фарфора или высокопрочного полимера. Конструкция ограничителя выполнена с учетом условий, обеспечивающих взрывобезопасность, в случае возникновения токов короткого замыкания. В зависимости от назначения и места установки ОПН могут быть исполнены в различных вариантах. Для ограничителей, используемых для защиты линий электропередач и оборудования промышленных объектов, на крышке корпуса предусмотрен контактный болт для подключения к сети, в комплект ОПН входит изолированная от контакта с землей плита основания.
Устройства, предназначенные для защиты от пиковых импульсов напряжения электрохозяйства квартиры или дачного домика, очень компактны, имеют привлекательный дизайн, а также снабжены устройством для крепления на din-рейку. В зависимости от категории сложности, могут быть обустроены индикацией режимов работы и дистанционным управлением.
Устройство модульного ограничителя перенапряжения предоставлено на фото:
где:
- Корпус
- Предохранитель
- Сменный варисторный модуль
- Указатель износа варисторного модуля
- Насечки на зажимах
Принцип работы
Принцип действия ОПН объясняется нелинейным характером вольтамперных характеристик (ВАХ) варисторов. Для их изготовления применяется материал, где находит применение окись цинка в смеси с оксидами других металлов. Благодаря составу данной смеси, колонка, собранная из варисторов является комбинацией параллельных и последовательных включений p-n переходов, что и обуславливает природу вольтамперных характеристик нелинейных резисторов ограничителей.
Когда характеристики напряжения в сети соответствуют номинальным значениям, ограничитель находится в режиме непроводящего состояния. Величина тока в варисторах имеет мизерные значения и объясняется емкостным характером. При появлении в сети импульса напряжения, величина которого может вызвать пробой изоляции электрооборудования, в цепи нелинейных резисторов ОПН, в соответствии с их вольтамперными характеристиками, будет иметь место возникновение значительного импульса тока. В конечном итоге это снижает величину перенапряжения до параметров безопасных для безаварийной эксплуатации оборудования. Когда напряжение в сети нормализуется, ОПН вновь возвращается в непроводящий режим.
Виды ОПН
Конструкции ОПН, предлагаемые производителями энергетикам весьма разнообразны, их различают по следующим признакам:
- Типу изоляции (фарфор или полимер).
- Конструктивному исполнению (одна или несколько колонок).
- Величине рабочего напряжения.
- Месту установки ограничителя.
Если говорить об ограничителях перенапряжения, устанавливаемых на DIN-рейку, то тут устройства первоначально разделяются на однофазные и трехфазные. Помимо этого модульные ОПН (они же УЗИП), делятся на три основных класса: B, C и D. Ограничители класса B устанавливаются на вводе в здание, C — непосредственно в распределительном щите квартиры либо дома, D — на отдельное оборудование, которое нужно защитить от помех, если с этим не справились ОПН класса B и C. Подробнее о модульных ограничителях перенапряжения вы можете узнать из видео:
Технические характеристики
- Максимально действующее напряжение. Под этим понятием необходимо понимать величину наибольшего значения величины напряжения, при котором ограничитель способен сохранять свою работоспособность без ограничения по времени.
- Номинальное напряжение, эквивалентно величине, воздействие которого ОПН способен выдерживать в течение 10 минут.
- Ток проводимости. Величина тока, в цепи нелинейных резисторов в период воздействия номинальных значений приложенного напряжения. Как правило, имеет мизерное значение.
- Номинальный разрядный ток. Параметр, определяющий классификацию ограничителя в условиях грозового режима.
- Расчетный ток коммутационного перенапряжения. Значение тока, определяющее классификацию при коммутационных перенапряжениях.
- Токовая пропускная способность. Величина эквивалентная классу разряда линии.
- Устойчивость к короткому замыканию. Категория способности ОПН противостоять токам короткого замыкания, сохраняя при этом целостность защитной оболочки.
Защита электрохозяйства административных зданий, многоквартирных домов и предприятий возлагается на соответствующие службы энергетических компаний, оградить свой дом от нежелательных последствий грозового разряда возложена на домовладельца. В настоящее время этот вопрос решается просто. В специализированных магазинах представлен широкий выбор ограничителей перенапряжения различной степени сложности и ценового диапазона.
На рисунке ниже показано подключение ОПН к однофазной сети и условное обозначение на схеме. Подключить ограничитель перенапряжения к домашней электросети не сложно, но выполнение этой операции лучше доверить специалисту, если вы не имеете опыта в электромонтажных работах.
Напоследок рекомендуем просмотреть видео, на котором наглядно рассматривается конструкция и принцип действия ограничителей перенапряжения нелинейных:
Вот мы и рассмотрели устройство, назначение и принцип действия ограничителя перенапряжения. Как вы видите, существует различные виды и конструктивные исполнения данных устройств, благодаря чему можно подобрать подходящий вариант для собственных условий применения.
