Единая система конструкторской документации

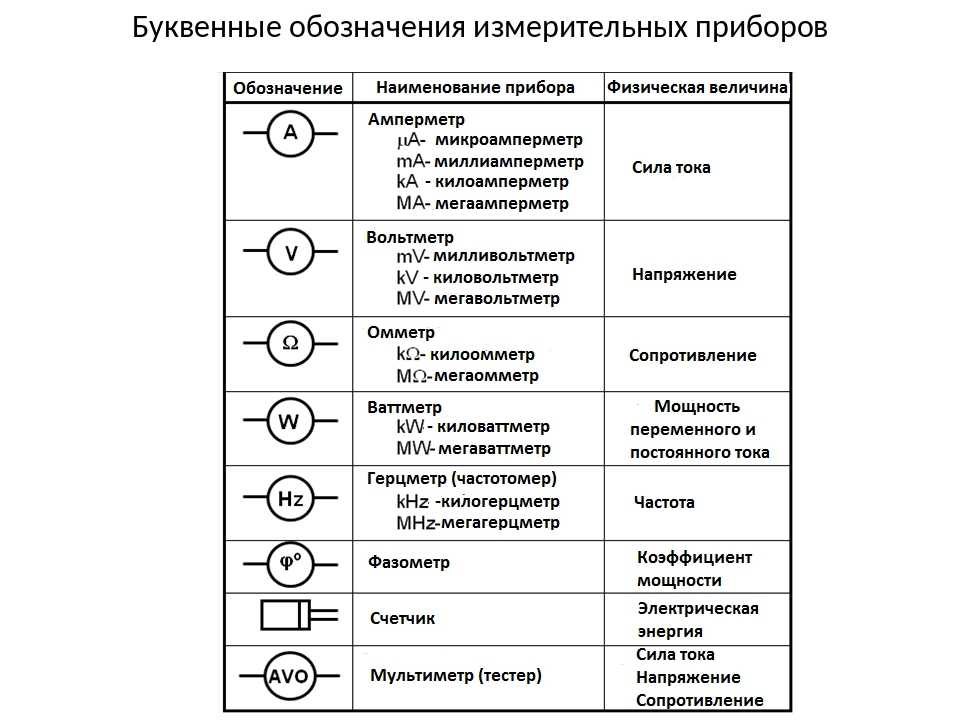

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ В СХЕМАХ

Источники электрохимические, электротермические и тепловые

Unified system of design documentation.

Graphical symbols for diagrams.

Electrochemical, electrothermal and heat sources

ГОСТ
2.768-90

1. Гальванический элемент (первичный или вторичный)

Примечание. Допускается знаки полярности не указывать

2. Батарея, состоящая из гальванических элементов

Примечание. Батарею из гальванических элементов допускается обозначать так же, как в п. 1. При этом над обозначением проставляют значение напряжения батареи, например напряжение 48 В

3. Батарея с отводами от элементов, например батарея номинального напряжения 12 В, номинальной емкости 84 А · ч с отводами 10 В и 8 В

4. Батарея, состоящая из гальванических элементов с переключаемым отводом

5. Батарея, состоящая из гальванических элементов с двумя переключаемыми отводами, например батарея номинального напряжения 120 В с номинальной емкостью 840 А · ч

1. Термоэлемент (термопара)

2. Батарея из термоэлементов, например, с номинальным напряжением 80 В

3. Термоэлектрический преобразователь с контактным нагревом

4. Термоэлектрический преобразователь с бесконтактным нагревом

1. Источник тепла, основной символ (06-17-01)

2. Радиоизотопный источник тепла (06-17-02)

3. Источник тепла, использующий горение (06-17-03)

4.

1. Генератор мощности, основной символ (06-16-01)

2. Термоэлектрический генератор с источником тепла, использующим горение (06-18-01)

3. Термоэлектрический генератор с источником тепла, использующим неионизирующее излучение (06-18-02)

4. Термоэлектрический генератор с радиоизотопным источником тепла (06-18-03)

5. Термоионический полупроводниковый генератор с источником тепла, использующим неионизирующее излучение (06-18-04)

6. Термоионический полупроводниковый генератор с радиоизотопным источником тепла (06-18-05)

7. Генератор с фотоэлектрическим преобразователем (06-18-06)

1. Гальванический элемент

2. Термоэлемент (термопара)

3. Бесконтактный нагрев термоэлектрического преобразователя

4. Термоэлектрический генератор с источником тепла, использующим горение

подробнее …

WS/O — Компактная метеостанция

НОВИНКА!

подробнее …

Каталоги, Брошюры

org/BreadcrumbList»>
• Главная »
• Статьи »
• Все, что нужно знать о термопарах

Термопара (термоэлектрический преобразователь) — устройство, применяемое в промышленности, научных исследованиях, медицине, в системах автоматики для измерения температуры. Термопара (термоэлектрический преобразователь) — это два проводника из разных материалов, спаянных с одной стороны (горячий спай) и свободных с другой стороны (холодный спай- условный спай). Приспособление несложное, и принцип действия тоже – когда термопара нагревается или охлаждается, разные металлы меняют температуру с разной скоростью, и разница позволяет возникнуть термоэлектродвижущей силе (ЭДС), или, говоря другими словами, происходит эффект Зеебека. Благодаря этому удается измерить температуру.

Непосредственное участие в измерении ложится на горячий спай, а свободные концы подключаются к измерительному прибору. Главной характеристикой термопар, является их Тип, который определяется разновидностью спаянных металлов.

На прибор от термопары поступает напряжение в милливольтах, которое он сопоставляет с таблицей напряжений (согласно типу термопары), таблица заложена в памяти прибора и отражает текущее значение измерения.

Таблица для Тип K (NiCr-Ni)

Typ K Temp. oC	0	-10	-20	-30	-40	-50	-60	-70	-80	-90
-200. 00	-5,891	-6,035	-6,158	-6,262	-6,344	-6,404	-6,441	-6,458
-100.00	-3,553	-3,852	-4,138	-4,410	-4,669	-4,912	-5,141	-5,354	-5,550	-5,730
0		-0,392	-0,777	-1,156	-1,527	-1,889	-2,243	-2,586	-2,920	-3,242
	0	10	20	30	40	50	60	70	80	90
0		0,397	0,796	1,203	1,611	2,022	2,436	2,850	3,266	3,681
100	4,095	5,549	4,919	5,327	5,733	6,137	6,539	6,939	7,338	7,737
200	8,137	8,537	8,938	9,341	9,745	10,151	10,560	10,969	11,381	11,793
300	12,207	12,623	13,039	13,456	13,874	14,292	14,712	15,132	15,552	15,974
400	16,395	16,818	17,241	17,664	18,088	18,513	18,938	19,363	19,788	20,214
500	20,640	21,066	21,493	21,911	22,346	22,772	23,198	23,624	24,050	24,476
600	24,902	25,327	25,751	26,176	26,599	27,022	27,445	27,867	28,288	28,709
700	29,128	29,547	29,965	30,383	30,799	31,214	31,629	32,042	32,455	32,866
800	33,277	33,686	34,095	34,502	34,909	35,314	35,718	36,121	36,524	36,925
900	37,325	37,724	38,122	38,519	38,915	39,310	39,703	40,096	40,488	40,879
1000	41,269	41,657	42,045	42,432	42,817	43,202	43,585	43,968	44,349	44,729
1100	45,108	45,486	45,863	46,238	46,612	46,985	47,356	47,726	48,095	48,462
1200	48,828	49,192	49,555	49,916	50,276	50,633	50,990	51,344	51,697	52,049
1300	52,398	52,747	53,093	53,439	53,782	54,125	54,466	54,807

Периодически у многих клиентов возникают проблемы с определением типа термопары, когда нет описательных характеристик и необходимо подобрать замену или аналог. Решить ее довольно просто, главное знать принципы классификации термопар. В системе классификации термоэлементов есть цветовая маркировка изоляции проводников.

Например, европейская классификация по сплавам для термопар Тип L (Fe-CuNi) и Тип J (Fe-CuNi) одинаковая, очень важно понимать что они не взаимозаменяемые и напряжение на выходе при одной и той же температуре у этих термопар будет разное. Таблица стандартов по цветовой маркировке изоляции проводов будет очень полезна в определении типа термопары, если нет никакой маркировки.

Также необходимо отметить разновидность исполнения сенсорной части (горячего спая) термопар. Они бывают с изолированным и неизолированным рабочим спаем.

Показатель быстродействия при измерении температуры у неизолированной термопары выше, чем у изолированной. Но при этом усложняется схема подключения и требуются изолированные модули ввода. Поскольку разница в быстродействии не столь существенна, в основном используются термопары с изолированным спаем.

Как и все измерители температуры, термопары имеют классификацию по точности.

Для примера классы точности Тип K и Тип J, самых распространенных в использовании термопар

Класс 1: ±1.5 °C или ±0.004 x T (Тип K: -40 до +1000 °C), (Тип J :-40 до +750 °C)

Класс 2: ±2.5 °C или ±0.0075 x T (Тип K: -40 до +1200 °C), (Тип J :-40 до +750 °C)

Технические характеристики наиболее популярных термоэлектрических преобразователей (термопар) в соответствии с ГОСТ 3044 приведены в таблице:

Тип термопары	НСХ термопары	Материал положительного термоэлектрода	Материал отрицательного термоэлектрода	Диапазон измеряемых температур, °C	Рабочий диапазон температур, °C
ТХК Тип L	XK (L)	Сплав хромель НХ9,5 (90,5% Ni + 9,5% Cr)	Сплав копель МНМц 43-0,5 (56% Cu + 44% Ni)	-200. ..800	-200…600
ТХA Тип K	ХА (K)	Сплав хромель НХ9,5(90,5% Ni + 9,5% Cr)	Сплав алюмель НМц АК 2-2-1 (94,5% Ni + 5,5% Al, Si, Mn, Co)	-200…1300	-200…1000
ТЖК Тип J	ЖК (J)	Железо (Fe)	Сплав константан (55% Cu + 45% Ni, Mn, Fe)	-200…900	-200…700
ТПП Тип S	ПП (S)	Сплав платинородий ПР-10 (90% Pt + 10% Rh)	Платина (Pt)	0…1600	0…1300
ТПР Тип B	ПР (B)	Сплав платинородий ПР-30 (70% Pt + 30% Rh)	Сплав платинородий ПР-6 (94% Pt + 4% Rh)	300. ..1800	300…1600

Многие клиенты заблуждаются в том, что если типу термопары соответствует рабочий диапазон, например, 1200оС, то все модели термопары с этим типом будут работать в данном диапазоне. Незащищенный спай термопары быстро выгорит, и термопара выйдет из строя. Именно поэтому, сообразно задачам в измерении и рабочим диапазонам, есть разные по конструктиву и степени защиты модели термопар. Самой распространенной защитой для спая/термопары является металлический чехол или гильза из сплава Инконель 600 (2.4816, жаропрочный сплав на никелевой основе). Изоляцией для спая служит окись магния (MgO), сжатая под давлением. Такая защита делает термопару устойчивой к самым экстремальным условиям эксплуатации (повышенное давление, вибрация, сотрясения), позволяет выдерживать высокие механические нагрузки и обеспечивает долгий срок службы термопары, а также в зависимости от диаметра позволяет термопаре быть гибкой.

Ярким примером такой термопары, которая достаточно универсальна в своем прикладном характере, является термопара в жаропрочной оболочке MKG/E:

Поскольку сферы применения термопар очень многогранны, то и модификации термопар имеют достаточное многообразие.

Например, для измерения температуры вязких веществ в экструдерах или измерении температуры подшипников, часто используются байонетные термопары. Такие, как BF1/T или BF2/T.

В пищевой промышленности часто используются прокалывающие термопары, для измерения температуры продукта. Это может быть просто необходимым условием, чтобы соблюдать технологический процесс.

Обращаем ваше внимание на то, что очень часто для сохранения точности в измерении температуры посредством термопар, требуются особые компоненты для их подключения, это коннекторы и компенсационный кабель.

Термопары самых различных модификаций Вы сможете найти в нашем каталоге, это позволит решить вам задачи по измерению температуры с уверенностью в надежности и качестве.

Важно отметить, что немецкая компания FuehlerSysteme может изготовить для вас термопары по вашим чертежам и с учетом ваших пожеланий, в том числе в минимальных количествах, небольшими партиями, ведь ни для кого не секрет, что термопары очень часто требуется подобрать под индивидуальные нужды клиента.

Нам по силам: изменить диаметр и длину измерительной части, увеличить до необходимого длину кабеля и подобрать его изоляцию. Возможно изготовление индивидуальных модификаций по вашим чертежам.

Область применения термопар очень широка, и, как правило, заменить их нельзя никаким другим прибором. Вот лишь некоторые из способов использования термопар:

• промышленность и наука: с помощью термопар измеряется температура печи, выхлопных газов, дизельных двигателей, газотурбинных и паротурбинных установках и прочих промышленных процессов, в том числе автоматизированных; многие термопары подходят даже для работы в агрессивных средах, а также для использования при очень высоких температурах, например, с их помощью можно измерить температуру расплавленного металла;
• быт: температура газовых котлов, водонагревателей, других отопительных приборов, паяльников, электроутюгов, электрокаминов;
• наука и медицина: измерение температуры органов и тканей человека или животного.

Почти каждый и нас в той или иной степени сталкивается с применением термопар, поэтому полезно иметь о них хотя бы общее представление. Надеемся , что данная статья была полезна для вас, но если у вас остались вопросы, то мы с радостью ответим на них по телефонам по телефонам 8 (800) 500-09-67 и 8 (812) 340-00-57.
