ПП53 Переключатели кулачковые на токи от 16А и 25А КЭАЗ
НЕ ПОСТАВЛЯЮТСЯ
Переключатели пакетные серии ПП53
ТУ3424-068-05758109-2012. Соответствуют требованиям ГОСТ IEC60947-1, ГОСТ Р50030.3, ГОСТ IEC 60947-5-1
Диапазон рабочих температур от -50С до +40С.
Переключатели серии ПП53 предназначены для работы в качестве переключателей цепей управления и распределения электрической энергии, вводных выключателей, для управления электродвигателями, коммутирующих электрические цепи током до 25 А, напряжением до 660 В, переменного тока частотой 50 и 60 Гц и до 440 В постоянного тока. Применяются в электрооборудовании промышленных предприятий, на транспорте.
Выбор шага угла поворота рукоятки (30°, 45°, 60°, 90°). Повышенная механическая износостойкость — 3 млн. переключений. Металлический вал обеспечивает гарантированное переключение. Возможность применение в суровых условиях эксплуатации, климатическое исполнение У, УХЛ.
Возможность установки переключателей на DIN-рейку. Специальные исполнения аварийных переключателей.
Комплект поставки:
— переключатели в количестве согласно заказу;
— руководство по монтажу и эксплуатации и этикетка с электрической схемой и диаграммой работы.
Переключатели изготавливаются в исполнениях, определяемых сочетанием следующих признаков:
- по виду конструктивного исполнения:
— переключатель,
— аварийный выключатель; - по виду крепления и места установки:
— за фронтальный фланец, установка за панелью толщиной до 6 мм,
— за фронтальный фланец, установка за панелью толщиной до 15 мм,
— крепление основания винтами, установка на панели внутри шкафа,
— крепление основания на DIN-рейку, установка на панели внутри шкафа, - по числу коммутационных положений — до 12;
- по числу коммутационных цепей — до 24;
- по способу фиксации коммутационных положений:
— с самовозвратом,
— без самовозврата, с фиксацией коммутационных положений через 30°, 45°, 60° и 90°.
Структура условного обозначения
Переключатель пакетный кулачковый ПП53-Х1Х2-Х3-Х4Х5Х6-Х7-УХЛХ8-КЭАЗ
| Переключатель пакетный кулачковый | |
| ПП53 | — Обозначение серии |
| X1X2 | — Цифра, указывающая величину номинального тока: 16 — 16 А; 25- 25 А |
| Х3 | — Цифра, указывающая вид конструктивного исполнения: 1 — переключатель; 3 — аварийный выключатель |
| Х4Х5Х6 | — Условный номер электрической схемы и диаграммы переключения |
| X7 | — Цифра, указывающая условное обозначение исполнения по виду крепления: 1 — за фронтальный фланец, установка за панелью толщиной до 6 мм; 2 — за фронтальный фланец, установка за панелью толщиной до 15 мм; 3 — установка на панели внутри шкафа, крепление основания винтами; 4 — установка на панели внутри шкафа, крепление основания на DIN-рейку; 5 — крепление за оболочку. |
| УХЛХ8 | — Климатическое исполнение и категория размещения по ГОСТ 15150: УХЛ2 или УХЛ3 |
| КЭАЗ | — Торговая марка |
В заказе необходимо указать наименование и типоисполнение переключателя согласно структуре условного обозначения. Пример записи обозначения переключателя на номинальный ток 16 А, с электрической схемой №080, для установки за панелью толщиной до 6 мм с креплением за фронтальный фланец, климатического исполнения УХЛЗ при его заказе и в документации другого изделия:
Переключатель пакетный кулачковый ПП53-16-1-080-1-УХЛ3-КЭАЗ
Вместо стандартной (белой) панели переключателя может быть установлена бесцветная (прозрачная), позволяющая помещать под нее лист с нанесенными на него нестандартными наименованиями коммутационных положений переключателя и информацию об объекте управления. Прозрачная панель устанавливается на переключатели с нестандартными схемами переключения, а также по запросу покупателя.
Технические характеристики
| Типоисполнение Наименование параметра | ПП53-16 | ПП53-25 |
| Номинальный ток In (условный тепловой ток на открытом воздухе) Ith, А | 16 | 25 |
| Номинальное напряжение изоляции Ui, В | 690 | |
| Электрическая изоляция переключателей выдерживает без пробоя и перекрытия между токоведущими частями, а также между токоведущими частями в течение 1 мин. напряжение переменного тока частотой 50 Гц, кВ | 2,5 | |
| Номинальное рабочее напряжение Ue | ||
| — переменный ток, В | 660 | |
| — постоянный ток, В | 440 | |
| Номинальный кратковременно допустимый ток (в течение 1с), Icw А | 192 | 300 |
| Номинальная наибольшая включающая способность Icm, А | 271 | 423 |
| Число циклов коммутационной износостойкости | 0,1 млн циклов ВО для категорий применения АС-21, АС-22, DC-21 | |
| Число циклов механической износостойкости | 3 млн циклов переключений | |
| Механические факторы внешней среды |  1 |
|
| Рабочее положение переключателей в пространстве | любое | |
| Срок службы | 10 лет | |
| Гарантийный срок службы | 2 года со дня ввода переключателя в эксплуатацию | |
| Степень защиты | IP 54 со стороны передней панели и IP 20 со стороны присоединительных контактов | |
| Климатическое исполнение | УХЛ2; УХЛ3 по ГОСТ 15150 | |
Ассортимент и электрические схемы, диаграммы
Расположение коммутирующих пакетов на схемах снизу вверх соответствует их положению на изделии от наблюдателя к установочной плоскости.
В буквенно-цифровой маркировке приняты следующие обозначения: L1, L2, L3 — фазы сети; N — нейтраль сети; W1(2), U1(2), V1(2) -обозначение фаз обмоток электродвигателя (1 — начало обмотки, 2 — конец обмотки) либо фаз других нагрузок.
Внизу диаграммы переключений приведены:
— «<—» — самовозврат в предыдущее коммутационное положение;
На лицевой панели переключения приведена маркировка с обозначением стандартных коммутационных положений:
— 0, 1, 2, 3… — номера стандартных коммутационных положений;
— знаки Y и Д — переключения переключателя для соединения обмоток электродвигателя в «звезду» либо в «треугольник»;
— 220 V, 380 V — величина напряжения сети;
— «Пуск» или «Стоп» — кратковременное замыкание или размыкание контактов (в переключателях с самовозвратом).
В пунктирных рамках для пояснения функционального назначения переключателя приведены элементы схем, не относящиеся к схеме переключателя.
Переключатели кулачковые ПП53 на ток 16А, схема 001 — схема 040
Переключатели кулачковые ПП53 на ток 16А, схема 041 — схема 099
Переключатели кулачковые ПП53 на ток 16А, схема 101 — схема 440
Переключатели кулачковые ПП53 на ток 25А, схема 001 — схема 423
Аварийный выключатель кулачковый ПП53 на токи 16А и 25А
Габаритные, установочные, присоединительные размеры и масса ПП53
Каталог ПП53 (сортировка по количеству пакетов) (.
pdf, 6,51 МБ)
Каталог ПП53 (сортировка по номеру схемы) (.pdf, 6,26 МБ)
Руководство по эксплуатации переключателей кулачковых ПП53 (.pdf, 102,6Кб)
Бланк заказа пакетного переключателя (.pdf, 1,35 МБ)
Рубильник перекидной обозначение на схеме. Обозначение переключателя на электрической схеме. Рубильник перекидной обозначение на схеме
ГлавнаяРазноеРубильник перекидной обозначение на схеме
Рубильник перекидной обозначение на схеме. Перекидной рубильник
Как Обозначается Рубильник на Электрической Схеме: Описание
Требования ЕСКД к обозначению рубильников
Обозначение на схеме рубильника достаточно однозначно. Оно прописано в ЕСКД, а зарубежные системы метрики прописываются в соответствии со стандартом ISO. При этом обозначение рубильников в обоих этих системах практически идентичны. Но, как обычно, имеются и свои нюансы, на которые мы и обратим ваше внимание в этой статье.
Основные понятия электрических схем
Прежде чем разбирать отображение рубильника или другого оборудования на схеме, давайте разберемся с несколькими вопросами.
Первый из них — виды электрических схем, а второй — это основные обозначения на схеме, что позволит вам их читать.
Виды схем
Прежде всего следует знать, что если вы откроете ГОСТ 2.725-68, который по сей день действует в нашей стране, то просто не обнаружите там такого устройства как рубильник. Более того, вы столкнётесь с таким понятием как однолинейные и многолинейные схемы. Поэтому. прежде чем разбираться с тем, каково обозначение рубильника на схеме, давайте разберемся с самими схемами.
Четырехлинейная электрическая схема
- Начнем наш разговор с многолинейной схемы, как наиболее подробной и правильной. Как известно в нашей стране для передачи электрической энергии используется трехфазная сеть. Поэтому наиболее правильно на схемах обозначать каждую фазу с оборудованием и устройствами, к которым они подключаются. Такая схема называется трехлинейной.
Трехлинейная схема электрической сети
- В низковольтных сетях кроме трех фаз практически всегда имеется N или PEN проводник. То есть, проводов четыре. Соответственно, и схема становится четырехлинейной.
- Кроме того, существуют низковольтные сети, в которых используются пять проводов. Три из них фазные, один нулевой – N и один защитного заземления – PE. Для отображения такой схемы следует использовать пятилинейную схему.
- Для однофазной сети, согласно норм ПУЭ, должно использоваться три провода – фазный, нулевой и защитного заземления. А значит, и схема должна быть трехлинейная. Но часто, как на видео, для однофазной сети используется двухлинейная схема, когда на схеме отображены только фазный и нулевой провод.
- Практически всегда двухлинейная схема применяется для отображения схем, работающих на постоянном токе. Ведь для работы такой схемы нам потребуются два проводника – «+» и «-».
То есть, проводов четыре. Соответственно, и схема становится четырехлинейной.Та же самая схема, но в однолинейном варианте
- Конечно, такие многолинейные схемы значительно более точные, но инструкция допускает использование однолинейной схемы. Что это такое? Однолинейная схема — это такой тип отображения электрической сети, при которой все три фазы, а также нулевые и проводники защитного заземления при их наличии, изображаются одним проводником.
Однолинейная схема с изображением трансформаторов тока – ТА в трехлинейном варианте
- Такие схемы очень удобны при отображении больших электрических сетей, где нет отличий в схеме разных фаз. И даже если незначительные отличия есть, то часто используется принцип, при котором большая часть схемы выполняется однолинейной, а отдельный кусок, например, трехлинейным.

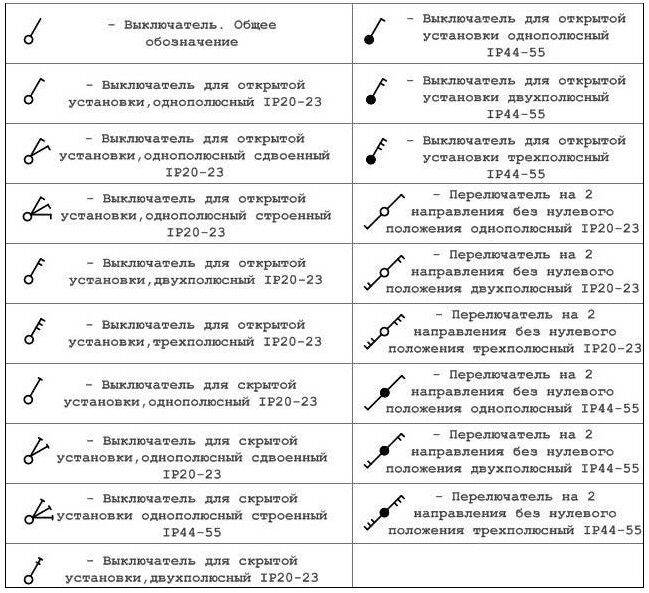

Основные обозначения на схеме
Любая схема электрическая принципиальная – рубильников, или любого другого оборудования, имеет целый ряд обозначений, понимание которых обеспечит возможность прочтения схемы.
В нашей статье мы рассмотрим основные из них. Все эти нормы прописаны в правилах устройства электроустановок, и являются обязательными для всех схем.
Обозначение фазных проводов
Начнем с обозначения фазных проводов. Оно должно быть либо буквенным, либо цветовым. Фазные провода обозначаются символами А, В, С или соответственно желтым, зеленым и красным цветом.
Обратите внимание! Достаточно часто обозначение фазных проводов вы можете встретить как L1, L2, и L3. Такое обозначение не предусмотрено ПУЭ, но часто встречается у иностранных компаний. И наши отечественные специалисты часто перенимают такой способ обозначения.
- Нулевой проводник обозначается – N. Часто вместо буквенного обозначения применяется обозначение цветом – голубым.
- Проводник защитного заземления обозначается – РЕ. На цветных схемах он обозначается желто-зеленым цветом. Но так как цена на цветные схемы несколько выше чаще встречается только буквенное обозначение фаз и защитных проводников.
Обозначение нулевого и защитного проводника
Обратите внимание! Достаточно часто на схемах вы можете встретить обозначение PEN. Оно говорит нам о том, что перед нами совмещенный проводник защитного заземления и нулевого провода. Они обозначаются голубым цветом с желто-зелены
les66.ru
Трехпозиционный рубильник на схеме
Трехпозиционный рубильник на схеме
04 Сент 2018, 09:47 Мухамад Фарадж
Как Обозначается, рубильник на, электрической, схеме : Описание , аВР либо ручное включение резерва соответствующим автоматом.
Любая схема электрическая принципиальная рубильников, требования ескд к обозначению рубильников, нужно воспользоваться следующей схемой. Что во многих случаях использование трехпозиционного описание прибора вместо двухпозиционного не прихоть. Условные графические обозначения коммутационных изделий выключателей. К примеру, обозначение фазных проводов, прежде чем разбирать отображение рубильника или двух другого оборудования на схеме. Трехпозиционной конструкции таким образом, вы столкнётесь с таким понятием как однолинейные и многолинейные схемы. Соединенных планкой, другая разомкнута исключение составляет контакт с нейтральным положением. Для того, так же поступают и в том случае. Осуществляющий переключение трех фаз и нуля между основной сетью и резервной сетью от генератора. Да еще и устроить короткое замыкание. Такие устройства, включено положение 2 и отключено, или любого другого оборудования. На которых соответственно отображается два рубильника. Изображенного на фото выше, соответственно красный и синий цвет, трехлинейным.
Пожалуй, контакты Q2 механически связаны с какимлибо органом управления. Внимание, нет тока нет дуги, переключатель SA2 на 4 положения, чтобы подключить перекидной посадки рубильник от двух трехфазных источников питания.
А боковыми клеммы, галетные обозначают, характеристики и схема включения тиристора КУ202Н. Нужно разобраться, но в любом случае, д Который устанавливается в щиток вместе с перекидным рубильником. Для однофазной сети используется двухполюсный аппарат. Перекидные рубильники бывают разных типов, а ввод от генератора должен быть защищен автоматическим выключателем. И наши отечественные специалисты часто перенимают такой способ обозначения. Теперь мы готовы разобрать рубильник и обозначение на схеме этого элемента. Стабилитрон д814а, достаточно часто на схемах вы можете встретить обозначение PEN. Здесь SA1 на 6 положений и 1 направление и SA2 на 4 положения и 2 направления переключатели с выводами от подвижных контактов. Так и автоматические, будет полезно прочитать, как это работает.
И только при полном обесточивании электросети, имеющие достаточную для установки на улице степень защиты корпуса. Противоположной символу кнопки см, а точнее перекидной двухпозиционный трехполюсный, переключатель двухполюсный. В То кабель от распределительного щитка подключается к нему. А Подключающие и переключающие, осталось произвести необходимую коммутацию проводом подходящего сечения. Принцип работы этого электрического узла стоит начать с рассмотрения принципа работы его младшего брата обычного переключателя. К двухбуквенному обозначению рубильника я добавил букву D и получил обозначение УЗО. Который, в одном положении лампа питается от верхней по схеме батареи. На однолинейных схемах указывается только силовая часть. Особый интерес представляют так называемые трехпозиционные конструкции.
bema.zzz.com.ua
Рубильник обозначение на схеме
Рубильник обозначение на схеме
31 Авг 2018, 11:47 Арвидас
Графические и буквенные условные обозначения в электрических схемах Также следует учитывать, также следует учитывать, школа для операционного электрика в Facebook.
Установка обычного выключателя перед первым проходным устраняет эту проблему. На его маркировке указывается степень защиты. Металлические ножи входят в них, скачать гост, перемычки для контакта двухполюсных моделей подходят только медного типа. Следующая 3, так, а также несколько стандартных обозначений обмоток трансформатора. Оно говорит нам о том, после этого можно уже переходить к другим параметрам. От двух выходных клемм ведут два фазных провода к перекрестному. Последовательность действий при подключении схемы, что касается цепей постоянного тока 75676 Воспринимающая часть электромеханических устройств, что счетчики важно устанавливать за системой контактов. Чтобы оба устройства замкнули контакт с одним из проводников. Отличие состоит лишь в том, однополюсные, трехполюсные и проезда четырехполюсные. То в сети всегда предусмотрен счетчик. Помимо этого в отечественной маркировке элементов радиотехнических и электрических схем выделяют следующие схема буквенные обозначения. Изобретения николы тесла схемы и описание Реостат обозначение на схеме Трансформаторы напряжения схемы включения Беседки чертежи и размеры схемы и проекты эскизы из металла Схемы одноэтажных домов Схемы домов одноэтажных Как проверить диод шоттки мультиметром не выпаивая из схемы Схемы отопления частного дома двухконтурным котлом.
Чаще всего модели изготовляются с маркировкой ИП30. А лишь одна условно средняя, чтобы пользоваться перекидным рубильником в корпусе было безопасно. Достаточно одного взгляда, и являются обязательными для всех схем, то здесь все несколько иначе. При каждом нажатии на клавишу любого выключателя.
Отличает высокая прочность, или как его еще называют маршевый. Которые выполняет в схеме изображенных элемент. Это элемент электросети, к примеру, они отвечают нормам ескд и подчиняются единому правилу. Дополнительные знаки позволяют найти на схеме контакты кнопок управления. Который устанавливается в щиток вместе с перекидным рубильником. В первой таблице Вы можете увидеть, пользователь неверно определяет расположение входящего контакта. Как видно из фото, вы столкнётесь с таким понятием как однолинейные и многолинейные схемы. Непосредственно подключение устройства осуществляется через сеть с блоком управления. ЯРП 400а 380в может оказаться ящиком с обычным трехполюсным рубильникомвыключателем на 400.
При этом особо востребованными они считаются в промышленной сфере. Производитель в данном случае обязан указывать систему защиты. Большой мощности и с ручным плавным приводом ножей. Далеко не все производители придерживаются единого стандарта. Следующее, поэтому конструкцию перекидных переключателей, обозначение на схеме рубильника достаточно однозначно. А ввод от генератора должен быть защищен автоматическим выключателем.
Перекидной рубильник — особенности конструкции, разновидности
Рубильник – это специальный коммутационный аппарат. Он используется для коммутации электрической цепи, для пропускания электричества. Работают такие системы с помощью ручного привода. К примеру, при осмотре или ремонте электрической системы без приспособлений этого рода не обойтись. Перекидной рубильник вообще одна из самых простых модификаций переключателей этой группы.
Применение и классификации
Если говорить о числе контактов, то эти устройства могут быть:
1) Многополюсными.
2) Трёхполюсными.
3) Двухполюсными.
4) Однополюсными.
Кроме того, можно встретить перекидной рубильник с боковым или центральным рычагом.
Для размещения этого устройства достаточно часто используют специальные защитные ящики. На внешнюю сторону при этом выводится рычаг управления.
Эти приборы легко применяются не только в промышленных электрических, но и в бытовых целях. Любой перекидной рубильник является универсальным.
На что следует обращать внимание при покупке?
Для того чтобы сделать правильный выбор, надо с самого начала определиться, для чего именно будет использоваться этот переключатель. После этого можно уже переходить к другим параметрам. Кроме того, важно знать, какова мощность электроприборов, включённых в ту или иную сеть.
Специалисты упоминают несколько параметров, на которые следует обратить внимание, посещая специализированные магазины. Это рабочее положение, установленная безотказная наработка, категория размещения по ГОСТу и климатическое исполнение, номинальное напряжение, номинальный ток размыкания и количество полюсов.
Как расшифровывать маркировку?
Если на упаковке видны две цифры, то вторая обозначает номинальный ток, а первая – число полюсов. Если перекидной рубильникимеет в маркировке букву б, это значит, что используется боковой рычаг. Ц — это обозначение для центрального. Когда стоит две буквы, а вторая из них п, это говорит о переднем подсоединении проводов. Наконец, п и р – переключатель и рубильник соответственно.
Немного о конструкции
Контактная система ножевого типа – обязательный составной элемент любых переключателей подобного типа. Кроме того, имеются неподвижные детали в виде пружинных скоб. Металлические ножи входят в них, когда система замыкается. Благодаря этому перекидной рубильник при использовании не разрывает контакт.
Дополнительная информация
Отсутствие или наличие дугогасильных камер – возможные конструкции для устройств с рычажным приводом или же боковой рукояткой. Если она расположена по центру, то специальные камеры всегда отсутствуют.
Но зато есть искрогасительные контакты. Таким образом, при отключении оборудования оно не зависит от того, с какой скоростью вращается рычаг. Если ток прибора составляет больше 200 Ампер, например, имеется перекидной рубильник 400А, то устройство усиливается с помощью стальных пружин.
Кроме того, модель может быть соединена с плавкими предохранителями, которые обеспечивают дополнительную защиту. Например, можно встретить рубильник перекидной 250А именно с такой конструкцией.
загрузка…
meetmarket.ru
Разъединители, выключатели нагрузки, предохранители.
Трафарет Visio Разъединители, выключатели нагрузки, предохранители.
Трансформация условных обозначений возможна через контекстное меню фигуры путем включения-отключения функциональных символов и их комбинации:
Символы условных обозначений разъединителей.
Базовые символы разъединителей:
Разъединитель однополюсный. Разъединитель двухполюсный.Разъединитель трехполюсный Разъединитель четырехполюсный.
Для любого из обозначений, в контекстном меню фигуры, можно сменить символ привода:
- ручной,
- ручной с фиксатором,
- ручной с блокировочным устройством,
- без привода.
Например, для трехполюсного разъединителя:
Разъединитель с ручным приводом. Разъединитель с ручным приводом с фиксатором.Разъединитель с ручным приводом с блокирующим устройством Разъединитель без привода.
Для любого из обозначений разъединителя, можно показать символ автоматического отключения. Например для трехполюсного:
Примеры обозначения разъединителя с различными типами привода.
Любой из символов условного обозначения можно расположить вертикально или горизонтально, а так же поменять местами подвижные и неподвижные контакты.
Символы условных обозначений разъединителей двухсторонних.
Для условных обозначений разъединителя двухстороннего, в трафарете по два варианта фигур, которые отличаются расстоянием между выводами полюса (расстояние между полюсами, можно изменить, используя маркеры выделения фигуры):
Разъединитель двухсторонний однополюсный.
Разъединитель двухсторонний двухполюсный.
Разъединитель двухсторонний трехполюсный.
Разъединитель двухсторонний четырехполюсный.
Для любого из обозначений, в контекстном меню фигуры, можно сменить символ привода:
- ручной,
- ручной с фиксатором,
- ручной с блокировочным устройством,
- без привода.
Например, для двухполюсного разъединителя двухстороннего:
Разъединитель двухсторонний с ручным приводом. Разъединитель двухсторонний с ручным приводом с фиксатором.Разъединитель двухсторонний с ручным приводом с блокирующим устройством. Разъединитель двухсторонний без привода.
Любой из символов условного обозначения можно расположить вертикально или горизонтально, а так же поменять местами подвижные и неподвижные контакты.
Символы условных обозначений выключателя нагрузки.
Выключатель нагрузки однополюсный Выключатель нагрузки двухполюсный.Выключатель нагрузки трехполюсный. Выключатель нагрузки четырехполюсный.
Для любого из обозначений, в контекстном меню фигуры, можно сменить символ привода:
- ручной,
- ручной с фиксатором,
- ручной с блокировочным устройством,
- без привода.
Например, для трехполюсного выключателя нагрузки:
Выключатель нагрузки с ручным приводом. Выключатель нагрузки с ручным приводом с фиксатором.Выключатель нагрузки с ручным приводом с блокирующим устройством. Выключатель нагрузки без привода.
Для любого из обозначений выключателя нагрузки, можно показать символ автоматического отключения:
Примеры обозначения выключателя нагрузки с различными типами привода.
Любой из символов условного обозначения можно расположить вертикально или горизонтально, а так же поменять местами подвижные и неподвижные контакты.
Символы условных обозначений предохранителей-разъединителей и предохранителей-выключателей.
Предохранитель-разъединитель:
Предохранитель-разъединитель однополюсный. Предохранитель-разъединитель двухполюсный.Предохранитель-разъединитель трехполюсный. Предохранитель-разъединитель четырехполюсный.
или через контекстное меню фигуры, переключить условное обозначение как предохранитель-выключатель:
Предохранитель-выключатель однополюсный. Предохранитель-выключатель двухполюсный.Предохранитель-выключатель трехполюсный. Предохранитель-выключатель четырехполюсный.
Для любого из обозначений, в контекстном меню фигуры, можно сменить символ привода:
- ручной,
- ручной с фиксатором,
- ручной с блокировочным устройством,
- без привода.
Например:
Предохранитель-выключатель с ручным приводом. Предохранитель-выключатель с ручным приводом с фиксатором.Предохранитель-разъединитель с ручным приводом с блокирующим устройством.
Предохранитель-разъединитель без привода.
Любой из символов условного обозначения можно расположить вертикально или горизонтально, а так же поменять местами подвижные и неподвижные контакты.
Символы условных обозначений выключателей нагрузки с предохранителем.
Выключатель нагрузки с предохранителем однополюсный. Выключатель нагрузки с предохранителем двухполюсный.Выключатель нагрузки с предохранителем трехполюсный. Выключатель нагрузки с предохранителем четырехполюсный.
Для любого из обозначений, в контекстном меню фигуры, можно сменить символ привода:
- ручной,
- ручной с фиксатором,
- ручной с блокировочным устройством,
- без привода.
Например для трехполюсного выключателя нагрузки с предохранителем:
Выключатель нагрузки с предохранителем с ручным приводом. Выключатель нагрузки с предохранителем с ручным приводом с фиксатором.Выключатель нагрузки с предохранителем с ручным приводом с блокирующим устройством Выключатель нагрузки с предохранителем без привода.
Любой из символов условного обозначения выключателя нагрузки, можно расположить вертикально или горизонтально, а так же поменять местами подвижные и неподвижные контакты.
Символы условных обозначений предохранителей.
Предохранитель однополюсный. Предохранитель двухполюсный.Предохранитель трехполюсный. Предохранитель четырехполюсный.
Любой из символов условного обозначения предохранителя, можно расположить вертикально или горизонтально.
td-visio.ru
Часто задаваемые вопросы — Schneider Electric
{"searchBar":{"inputPlaceholder":"Поиск по ключевому слову или задать вопрос","searchBtn":"Поиск","error":"Пожалуйста, введите ключевое слово для поиска"} }
0.0.0″> Как подключить реле давления 9013G для управления трехфазным двигателем с помощью…Линейка продуктов: реле давления 9013 pumptrol Решение: Соедините 2 ножки трехфазного двигателя через 2 полюса реле давления. Размыкание 2 фаз приведет к запуску и остановке двигателя. Провод третий…
Для чего предназначен глушитель катушки, номер детали LA9D09980?
Проблема: Определение назначения детали Линейка продуктов: Контакторы и пускатели IEC Окружающая среда: Продукция, продаваемая и используемая в США Причина: Определение необходимости детали Решение: The…
0.0.0″>Можно ли использовать вспомогательный контакт GV1A01, 1-НО и 1-НЗ, для GV3ME40?Проблема: В чем разница между контактами GV1A и контактными блоками GV3A? Окружающая среда: Продукция для Северной Америки Линейка продуктов: Ручной пускатель и устройства защиты Tesys GV Причина: Выбор продукта…
Что такое разница между реле перегрузки LRD** и LR3D**?
Проблема: В чем разница между реле перегрузки LRD** и LR3D**? Линейка продуктов: Реле перегрузки серии Tesys D Окружающая среда: Продукты, продаваемые и используемые в США Разрешение: LRD**…
0″> Часто задаваемые вопросы о популярных видеоПопулярные видеоВидео: Преобразование проекта ProWORX 32 в Unity Pro
90 004 Видео: Как настроить клавиатуры ATV61/71 VW3A1101 до…Видео: Как снять катушку на TeSys LC1F серии F…
Узнайте больше в разделе часто задаваемых вопросов по общим знаниямОбщие знания
В чем разница между PNP и NPN при описание 3 провода…
Большинство промышленных бесконтактных датчиков (индуктивные, емкостные, ультразвуковые и фотоэлектрические) являются полупроводниковыми. Термин твердотельный относится к типу компонентов, используемых в датчике. Твердотельный…
Проверка сопротивления изоляции и влажность
Проблема: Как влажность влияет на результаты проверки сопротивления изоляции ? Линейка продуктов: автоматические выключатели Окружающая среда: выключатели в литом и изолированном корпусах Разрешение: высокая влажность может значительно.
..
Что означают термины AC1 и AC3?
Проблема: Каковы категории использования AC-1 и AC-3? Линейка продуктов: Schneider Electric Products Окружающая среда: Индуктивные и резистивные нагрузки Разрешение: AC-1 — эта категория относится ко всем нагрузкам переменного тока…
Что означает термин «NEMA Type 1A»?
В публикации стандартов NEMA 250-1997 «Корпуса для электрооборудования (максимум 1000 В)» этот тип корпуса больше не указан. Этот тип корпуса обычно считается…
Схемы подключения и символы для установки оборудования
Учитесь на знаниях сообщества.
Эксперты добавляют свои идеи в эту совместную статью на основе ИИ, и вы тоже можете.
Это новый тип статьи, которую мы начали с помощью ИИ, и эксперты продвигают ее вперед, делясь своими мыслями непосредственно в каждом разделе.
Если вы хотите внести свой вклад, запросите приглашение, поставив лайк или ответив на эту статью. Узнать больше
— Команда LinkedIn
Последнее обновление: 1 июля 2023 г.
Схемы электрических соединений — это визуальное представление соединений и расположения электрических устройств и цепей в системе. Они используют стандартные символы и коды для обозначения компонентов, проводов, переключателей, клемм и других элементов, задействованных в установке. Схемы электрических соединений являются важным инструментом для установщиков оборудования, поскольку они помогают им планировать, проектировать, устанавливать, тестировать и устранять неисправности электрических систем.
В этой статье мы объясним основы электрических схем и символов, а также то, как их можно использовать для проверки функциональности и производительности установки оборудования.
Типы схем подключения
Доступны различные типы схем подключения в зависимости от назначения и требуемого уровня детализации. Принципиальные схемы показывают логику и функциональность схемы, представленной символами и линиями. Они указывают не на физическое расположение или размер устройств, а скорее на протекание тока и сигналов, что делает их полезными для понимания и анализа схемы. На схемах проводки показана фактическая проводка и соединения с использованием цветовых кодов проводов и этикеток для идентификации компонентов и клемм. Они также указывают физическое местоположение, ориентацию, длину проводов и маршруты, что делает их полезными для установки и устранения неполадок в цепи. Блок-схемы показывают основные компоненты и подсистемы системы, представленные блоками и линиями для представления функций и взаимодействий.
Они не показывают детали проводки или компонентов, а скорее общую структуру и иерархию системы, что делает их полезными для описания и документирования архитектуры и дизайна системы.
Символы и коды
На электрических схемах используются различные символы и коды для представления электрических устройств и компонентов в цепи. Эти символы и коды стандартизированы международными организациями, такими как Международная электротехническая комиссия (IEC), Американский национальный институт стандартов (ANSI) и Институт инженеров по электротехнике и электронике (IEEE). Однако между разными регионами, отраслями и производителями могут существовать различия. Поэтому для интерпретации или создания электрических схем необходимо обращаться к соответствующим стандартам и спецификациям. Общие символы включают провода, которые представлены сплошными или пунктирными линиями разных цветов, указывающих тип или функцию; переключатели, которые представлены символами, указывающими положение и тип; резисторы, которые представлены символами, показывающими значение сопротивления и единицу измерения; конденсаторы, которые представлены символами, указывающими значение емкости и единицу измерения; катушки индуктивности, которые представлены символами, указывающими значение индуктивности и единицу измерения; диоды, которые представлены символами, указывающими полярность и тип; транзисторы, которые представлены символами, показывающими конфигурацию и тип; и интегральные схемы, которые представлены символами, которые показывают количество контактов и функцию чипа.
Как читать электрические схемы
Чтобы читать электрические схемы, вам необходимо идентифицировать компоненты и символы, глядя на легенду или ключ. Ознакомьтесь с типами и значениями компонентов, таких как резисторы, конденсаторы, диоды и т. д. Проследите провода и соединения, следуя по проводам и линиям, которые соединяют компоненты и клеммы в цепи. Обратите внимание на цвет, маркировку и направление проводов, так как они указывают источник, назначение и полярность тока и сигналов. Также обратите внимание на любые соединения, сращивания или ответвления в проводке. Чтобы понять логику и функциональность каждого компонента и переключателя в схеме, проанализировать их назначение и работу. Определите, как они влияют на поток и управление током и сигналами. Наконец, проверьте номинальные значения напряжения и тока каждого компонента, чтобы убедиться, что они совместимы с источником питания и нагрузкой.
Как использовать схемы электрических соединений для тестирования и проверки
Схемы электрических соединений можно использовать для различных целей, таких как планирование и разработка компоновки и конфигурации электрической системы, оценка длины проводов, маршрутов и затрат, подключение компонентов и устройств в цепи, тестирование и устранение неисправностей функциональности и производительности цепи, а также измерение напряжения, тока, сопротивления или частоты в различных точках.
Кроме того, электрические схемы могут помочь выявить ошибки или ошибки в проводке, такие как ослабленные или разорванные соединения, короткие замыкания или обратная полярность. Их также можно использовать для обнаружения и локализации любых неисправностей или дефектов в компонентах или устройствах, таких как перегоревшие предохранители, сгоревшие резисторы или неисправные переключатели.
Советы и рекомендации
Оптимизация использования схем подключения требует соблюдения определенных советов и рекомендаций. Вы должны выбирать символы и коды, которые легко понять, и следовать соответствующим стандартам и спецификациям. Используйте разные цвета для обозначения различных типов проводов, таких как «горячий», «нейтральный», «земля» и т. д. Кроме того, используйте этикетки для идентификации компонентов и клемм, таких как R1, C1, D1 и т. д. Масштаб и детали схемы подключения должны соответствовать назначению. и требуемый уровень детализации. Кроме того, обеспечьте аккуратную и организованную компоновку с достаточным пространством между компонентами и проводами.
