Как на схеме обозначается розетка и выключатель: расшифровка изображений на чертеже

Для прокладки электропроводки в помещении нужно понимать, как на схеме обозначаются розетки и выключатели. Это очень важный момент, так как от верного их монтажа будет зависеть не только общая эстетика, но и безопасность людей. Схема проводки представляет собой чертеж со всеми узлами электропроводки, а также с учетом масштаба и планировки помещения. К работе можно приступать только после того, как схема будет полностью проработана.

• Необходимость схемы
• Регламент обозначений на чертеже
  • Розетки и выключатели
  • Изображение блоков

Необходимость схемы

Многие владельцы квартир в новостройках сталкиваются с такой проблемой, как замена электропроводки. Не обходит эта тема и старые квартиры, где такая работа просто необходима в силу устаревания коммуникаций. Поэтому жильцам обязательно нужно продумать, как будут располагаться выключатели и розетки согласно планировке.

Сначала нужно определиться с расположением мебели и техники, набросать от руки примерную схему и условно обозначить все точки. После можно приглашать специалиста, чтобы он перенес набросок с точным обозначением розеток и выключателей на чертежи. Благодаря этому мастер и хозяева смогут определить, сколько необходимо закупить материала, каких это потребует денежных вложений и как будет проходить работа в целом.

Регламент обозначений на чертеже

Обозначение выключателей и розеток на схемах было разработано и утверждено ГОСТом еще в далекие советские времена. Это нужно для ведения всех необходимых инженерных документов при прокладке электропроводки в помещениях. С тех самых пор символы, которыми обозначаются все точки, не претерпели никаких изменений, их используют и сегодня.

Обозначение розетки на электрической схеме, а также выключателя, происходит с использованием элементарных геометрических фигур — линий, окружностей, полуокружностей, точек, квадратов, прямоугольников.

Все они по-разному соединяются друг с другом на чертеже, поэтому могут обозначать не только розетку или выключатель, но и разные механизмы и приборы в электрике, а также указывать на принцип их управления.

Розетки и выключатели

В документах, регламентирующих установку всех точек в электропроводке, можно наглядно увидеть, каким образом нужно рисовать розетки. Там же даны и формулировки основных понятий. Например, розетка — это часть штепсельного соединения

, коммуникационный аппарат, который нужен для подключения приборов к сети. Она всегда работает в паре с вилкой.

Любая розетка обозначается на схеме в виде полуокружности выпуклой стороной наверх, от которой отходят линии. Количество этих линий всегда указывает на тип самого аппарата. Существует два способа монтажа розеток:

1. Для открытой проводки устанавливаются наружные аппараты, которые прикрепляются прямо к стене и выступают на ней. На чертежах они обозначаются в виде полукруга, от которого вверх отходит одна линия. Внутри него нет никаких дополнительных знаков.
2. Для закрытой проводки используются внутренние аппараты, которые монтируются непосредственно в саму стену. Для этого в ней поделывается круглое отверстие, куда устанавливается специальный подрозетник. Такое обозначение розетки на схеме выглядит как полукруг, внутри которого вверх идет прямая вертикальная линия, выходящая за его пределы и пересекающая его по центру.

Часто в современных квартирах можно встретить двойные розетки. Это удобно и практично для современного человека, так как к ним можно подключить сразу два электроприбора. Их обозначение на схеме производится при помощи всё того же полукруга с учетом проводки

(закрытой или открытой):

• двойной аппарат закрытой проводки выглядит как полукруг с двумя вертикальными линиями, отходящими от поверхности окружности;
• двойное устройство открытой проводки — это все тот же полукруг с двумя вертикальными линиями, идущими от его поверхности, и одной вертикальной чертой внутри него по центру.

На сегодняшний день очень часто в быту применяются розетки с заземлением. Они нужны не только для того, чтобы обеспечить долгосрочную эксплуатацию электроприборов, но и для безопасности людей при пользовании электричеством. Такие розетки также имеют свое схематическое обозначение в виде полукруга с вертикальными линиями (в зависимости от типа проводки и количества блоков), а также горизонтальную черту, как бы лежащую на поверхности выпуклой части изображения.

Некоторые современные электроприборы нуждаются не в однофазной, а в трехфазной электросети. К ним можно отнести электроплиты, котлы или водонагреватели, требующие напряжения в 380 В. В таком случае монтажа требуют трехполюсные розетки с пятью контактами: тремя фазами, нулевым контактом и заземлением. На схеме это выглядит следующим образом:

• полукруг с горизонтальной линией на поверхности — заземление;
• выходящие из одной точки по центру поверхности полукруга три линии — это фазы и нулевой контакт.

Существуют также полностью влагостойкие аппараты, оснащенные защитной крышечкой. На чертежах они обозначаются привычным полукругом и линиями (заземление и контакт), но только первый полностью закрашен черным цветом. Также их обозначают двумя английскими буквами IP, указывающими на сам факт влагостойкости, и двумя цифрами, свидетельствующими о степени защиты от пыли и влаги.

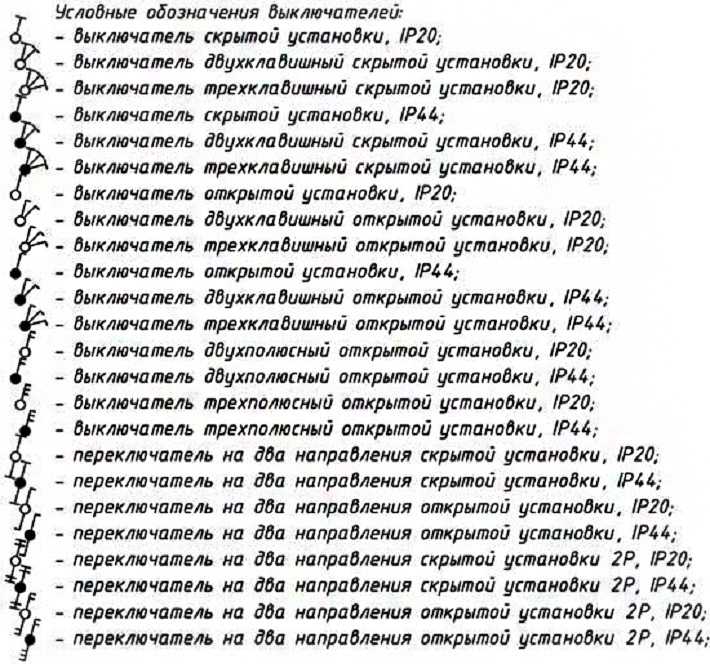

Выключатель представляет собой коммуникационный аппарат, с помощью которого можно управлять осветительными приборами в помещении. При его включении и выключении происходит замыкание и размыкание электроцепи. На схеме выключатель обозначается маленьким кружком, от поверхности которого отходит длинная линия. От неё отходит еще одна маленькая черточка, похожая на крючок. Количество этих маленьких крючков указывает на численность клавиш выключателя. Если от длинной линии отходит два крючка, значит, клавиши две и т. д.

Так же, как и розетки, выключатели могут быть внешними и внутренними.

Если это аппарат первого типа, то схематично его можно изобразить в виде кружочка с линией и крючками, отходящими только в одну сторону. Внутренний прибор будет обозначаться крючками, которые отходят в обе стороны от черты. Выключатели влагостойкого типа на схеме обозначаются закрашенными кружочками. Их также помечают английскими буквами IP и двумя цифрами.

Часто в схемах встречаются зеркальные изображения переключателей, где от кружочков отходят две линии с крючками (одна сверху, а вторая снизу). Это обозначает, что переключатель дает возможность управлять одним и тем же осветительным прибором из разных мест помещения. Такие аппараты часто устанавливают в длинных коридорах или на лестничных площадках.

Изображение блоков

Для большего удобства в помещениях розетки и выключатели устанавливаются не отдельно друг от друга, а в блоке. Его, например, можно использовать для управления электричеством и освещением в санузлах. Он также нуждается в особом схематическом обозначении. Любой блок в чертеже будет иметь основу в виде полукруга, от основания которого отходят линии и пересекают поверхность окружности:

• одна черта обозначает розетку;
• вторая линия указывает на переключатель, здесь же будут крючки клавиш;
• третья горизонтальная черта — это заземление;
• зеркальное расположение линий с крючками свидетельствует о многофункциональности переключателя.

Все подобные аппараты обязательно имеют одну базу: розетка — это полукруг, переключатель — маленький кружок. Закрашенная основа указывает на влагостойкость. Отходящие линии обозначают контакты, а точка, из которой они идут, показывает тип устройства (внутренний или внешний). Все обозначения предельно понятны для составления схемы даже человеку без специального образования. Остальные же детали можно уточнить у мастера, который будет выполнять все электроработы.

Условное обозначение розеток и выключателей на чертежах

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Содержание:

• 1 Характеристика
• 2 Расшифровка
• 3 Особенности
• 4 Обозначение блока

При электромонтажных работах необходимо опираться на план расположения электросетей. Понимание всех условных знаков и символов, нанесенных на них, помогает на всех этапах рабочего процесса.

Характеристика

Чтобы составить подобный план, необходимо начертить однолинейную схему, отображающую все элементы сети. Подобные планы составляются на основе ГОСТов 21.614 и 21.608, разработанных, чтобы соблюдать единообразие в оформлении и, соответственно, понимании чертежей. Там же указаны стандарты условных знаков, в частности, для электророзеток и других элементов.

Условное обозначение розеток таково:

В электрических схемах указываются все детали и элементы сети, а также, при необходимости, способы монтажа и остальные нюансы.

Расшифровка

Наиболее часто встречаются такие символы:

Они означают двухполюсные внешние электророзетки, основные компоненты в электропроводке. Устройства от разных производителей отличаются от друга своими характеристиками — количеством полюсов, степенью защиты и способом установки. Исходя из свойств устройства, символ, обозначающий его на плане электросети, будет модифицироваться.

Для моделей открытого монтажа используют следующие символы:

Для скрытого монтажа используются такие условные обозначения розеток:

При повышенном уровне влажности или при необходимости монтажа на улице необходимы устройства с защитными элементами, которые будут препятствовать попаданию влаги, пыли во внутреннюю часть элемента.

Для обозначения розеток и выключателей с влагозащитой используют такие символы:

Особенности

В таблице приведены электроизделия, их характеристики и обозначающие их символы:

Обозначение розеток и выключателей на чертежах имеет особенности, связанные с выбором определенного типа устройства. Так как в некоторых видах разные по характеристикам компоненты совмещают в единый блок, важно знать их расшифровку.

Закрашенный черным круг указывает на повышенный уровень защиты.

Также на плане можно увидеть выключатели и другие элементы сети, например переключатели и пакетные двух- и трехполюсные устройства, которые используют для включения электрического двигателя и для подачи электроэнергии в помещении. Также используются переключатели на два направления, с их помощью можно управлять включением и выключением одновременно из нескольких точек.

Уровень защищенности обозначается буквами IP и двумя цифрами – первая указывает на степень защиты от загрязнений, вторая – на уровень влагозащиты. Диапазон составляет 0-9, самые распространенные устройства имеют пометки IP44, IP54, IP65, IP20.

Обозначение блока

Очень часто розетку или несколько и выключатель монтируют совместно. Это удобно для экономии и места, и штроб при монтаже. Для размещения на схемах подобных коммутационных устройств предусмотрены условные обозначения блока розеток.

Первый тип – электророзетка и однокнопочный выключатель, второй – более сложный, электророзетка с заземлением, одно- и двухклавишный выключатель. Для них разработано собственное обозначение розеток на схеме, которое может видоизменяться в зависимости от состава блока (добавляются дополнительные детали, штриховка и пр.).

Сейчас существует огромное количество видов розеток и комбинированных блоков. Все они имеют свои символы для отметки их на чертежах. Благодаря единой системе условных знаков для элементов электрической сети чтение и понимание чертежей и схем не составляет труда.
