Условное обозначение трансформаторов дросселей индуктивностей на схемах
Независимо от реальной конструкции катушки индуктивности и дроссели изображают на схемах, как показано на рис. 1.

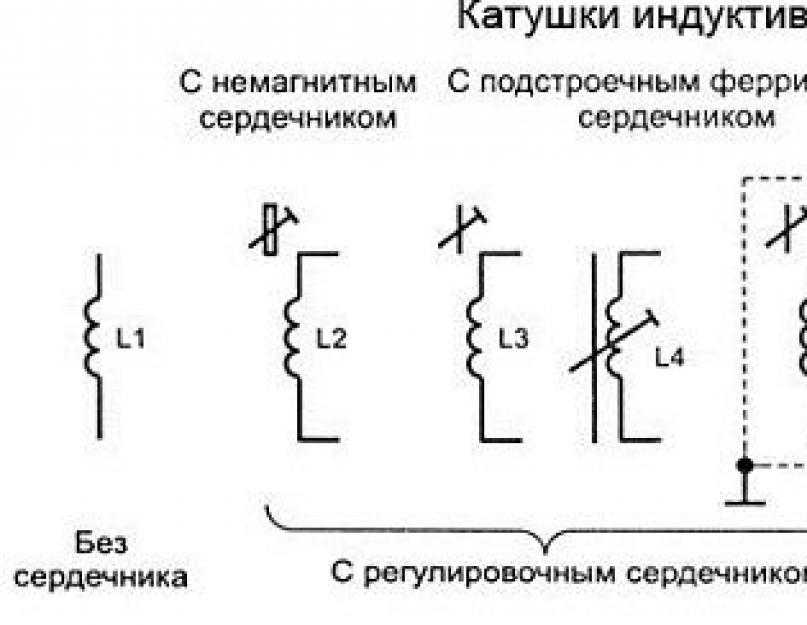

Рис.1. Условное обозначение дросселей и индуктивностей
Число полуокружностей в условном графическом обозначении катушек и дросселей может быть любым. Чаще количество полуокружностей выбирают равным четырем или же в зависимости от удобства их сопряжения на принципиальных схемах с символами других элементов (конденсаторов, резисторов, диодов, транзисторов и т. п.). В зависимости от конфигурации принципиальной схемы выводы обмотки направляют либо в одну сторону (рис. 1, L3), либо в разные (L1, L2, L4). Если необходимо показать отвод, то линию электрической связи присоединяют в месте сочленения полуокружностей или в середине одной из них (L4), причём точка не ставится.
Буквенно-цифровое позиционное обозначение катушек и дросселей состоит из буквы L и порядкового номера по схеме.
Если катушка или дроссель имеет магнитопровод, условное графическое обозначение дополняют его символом — отрезком сплошной или прерывистой линии, располагаемым с «наружной» стороны полуокружностей (рис. 2). При этом магнитопроводы из карбонильного железа, альсифера или других магнитодиэлектриков изображают штриховой линией (L1), из феррита или ферромагнитного сплава (электротехническая сталь, пермаллой) — сплошной линией (L2). Магнитопроводы из немагнитных материалов (меди, алюминия и др.) обозначают так же, как и ферромагнитные, но рядом с обозначением указывают химический символ металла.
Рис.2. Условное обозначение катушек с магнитопроводом
Возможность подстройки индуктивности изменением положения магнитопровода показывают на схемах знаком подстроечного peгулирования, пересекающим условное
графическое обозначение катушки под углом 45° (рис.
2, L5, L6). Если необходимо обратить внимание на наличие зазора в ферромагнитном магнитопроводе
катушки или дросселя (обычно зазор делают для увеличения магнитного сопротивления, чтобы предотвратить насыщение магнитопровода), символ последнего разрывают посередине
(см. рис. 2, дроссель L4).
Для перестройки колебательных контуров иногда используют катушки переменной индуктивности — так называемые вариометры. Конструктивно вариометр состоит из двух соединенных последовательно и помещенных одна в другую катушек, одна из которых может изменять свое положение по отношению к другой (например, при вращении). Символы катушек, составляющих вариометр, располагают на схемах либо параллельно (рис. 4.3, L1.1, L1.2), либо перпендикулярно друг другу (L2.1, L2.2) и пересекают знаком регулирования. В качестве вариометров применяют также катушки с подвижными магнитопроводами.
Рис.
3. Условное обозначение катушек переменной индуктивности
Объединение таких катушек в блок показывают штриховой линией механической связи, соединяющей знаки регулирования (см. рис. 4, L3.1, L3.2).
Рис.4. Условное обозначение объединенных катушек индуктивности
Символы катушек используют и в построении условных графических обозначений различных трансформаторов. Простейший трансформатор содержит две индуктивно связанные катушки (обмотки). Эту конструктивную особенность, как и в случае с вариометром, показывают, располагая символы обмоток рядом, параллельно (рис. 4) и на схемах им присваивают буквенное обозначение катушек — L. Необходимое для обеспечения работоспособности некоторых устройств фазирование обмоток (т. е. порядок подключения выводов) показывают точками, обозначающими их начало (см. рис. 4, L1-L2, L7-L8).
Радиочастотные трансформаторы могут быть как с магнитопроводами, так и без них.
Если магнитопровод общий для всех обмоток, его изображают между их
символами (см. рис. 4, L5-L6, L7-L8), а если каждая из них имеет свой магнитопровод — над ними (L9-L10, L11-L12). Возможность подстройки индуктивности
изменением положения сердечника показывают знаком подстроечного регулирования, пересекая им либо только обозначение магнитопровода (L9-L10, L11-L12), либо и его,
и одновременно символов обмоток (L7-L8). Если же необходимо показать регулируемую индуктивную связь между обмотками, их символы пересекают знаком регулирования (L3-L4, L11-L12).
Трансформаторы, работающие в широкой полосе частот, обозначают буквой T, а их обмотки — римскими цифрами (рис. 5). Иногда вместо последних для обозначения обмоток используют условную нумерацию их выводов. Число полуокружностей в символах обмоток трансформаторов может быть любым.
Для уменьшения помех, проникающих из сети, между первичной и вторичными обмотками трансформаторов питания иногда помещают электростатический экран.
Он представляет собой незамкнутый виток медной или алюминиевой фольги или один слой тонкого провода, соединяемый с общим проводом устройства.
На схемах такой экран изображают штриховой линией (см. рис. 5, T1), а соединение с общим проводом — поперечной черточкой на конце вывода экрана.
Условное графическое обозначение трансформаторов допускается показывать повернутым на 90°.
Рис.5. Условное обозначение трансформаторов и автотрансформаторов
Разновидность трансформаторов — автотрансформаторы изображают на схемах, как и катушки с отводами. Возможность плавного регулирования снимаемого с них напряжения показывают знаком регулирования (см. рис. 5, T2).
Буквенно-цифровая и цветовая маркировка индуктивностей
Буквенно-цифровая маркировка катушек индуктивностей и дросселей
Предлагаемые ниже данные будут полезны радиолюбителям при ремонте недорогих радиоприемников и магнитол моделей китайского и другого производства.
Обычно для индуктивностей кодируется номинальное значение индуктивности и допуск, т.е. допускаемое отклонение от указанного номинала. Номинальное значение кодируется цифрами, а допуск — буквами.
Примеры обозначения индуктивностей буквенно-цифровым кодом представлен на рисунке ниже.
Применяются два вида кодирования.
1. Первые две цифры указывают значение в микрогенри (мкГн), последняя — количество нулей. Следующая за цифрами буква указывает на допуск.
Буква M — ±20%, К — ±10%, J — ±5%. Например, код 272J обозначает 2700 мкГн± 5%. Смотрите рисунок выше. Если последняя буква не указывается, то допуск считается 20%.
ПРИМЕЧАНИЕ: для индуктивностей меньше 10 мкГн роль десятичной запятой выполняет буква R, а для индуктивностей меньше 1 мкГн — буква N.
Примеры в таблице ниже.
2. Индуктивности маркируются в микрогенри (мкГн). В таких случаях маркировка 680К будет означать 68 мкГн ±10%, а 681J — 680 мкГн ± 10%.
Примеры обозначения индуктивностей
2N2D — 2,2 нГн ±0,3%; 22N —22 нГн ± 20%; R10M — 0,10 мкГн±20%; R15M — 0,15 мкГн±20%; R22M — 0,22 мкГн±20%; R33M – 0,33 мкГн±20%; R47M — 0,47 мкГн ± 20%; R68M — 0,68 мкГн ± 20%; 1R0K -1 мкГн±10%; 1R2К-1,2 мкГн ± 10%; 2R2K — 2,2 мкГн ± 10%; 3R3K —3,3 мкГн ± 10%; 4R7K —4,7 мкГн ± 10%; 6R8K—6,8 мкГн± 10%; 100К — 10мкГн ±10%; 150К- 15 мкГн ± 10%; 220К- 22 мкГн± 10%; 330К- 33 мкГн ± 10%; 470К- 47 мкГн± 10%; 680К- 68 мкГн± 10%; 101К-100 мкГн ± 10%; 151К — 150 мкГн ± 10%; 221К —220 мкГн± 10%; 331К-330 мкГн ± 10%; 471J —470 мкГн ± 5%; 681J —680 мкГн± 5% 102К-1000 мкГ ± 10%; 272J обозначает 2700 мкГн± 5% и т.
д.
Цветовая маркировка катушек индуктивностей и дросселей
После введения стандарта IEC 82 для индуктивностей кодируется номинальное значение индуктивности и допуск, т.е. допускаемое отклонение от указанного номинала цветными метками. Наиболее часто применяется кодировка 4 или 3 цветными кольцами или точками. Первые две метки указывают на значение номинальной индуктивности в микрогенри (мкГн), третья метка — множитель, четвертая — допуск. В случае кодирования 3 метками подразумевается допуск 20%.
Цветное кольцо, обозначающее первую цифру номинала, может быть шире, чем все остальные.
Цветовая маркировка контурных катушек зарубежного производства
Радиолюбителям все чаще приходится сталкиваться с необходимостью ремонта импортных радиоприемников. Одной из причин частого выхода их из строя является неисправность контурных катушек. Как показывает статистика, она занимает второе место после поломки всевозможных переключателей. Хотя маркировка современных импортных контурных катушек, похоже, унифицирована, в популярной литературе найти сведения о ней весьма затруднительно.
Чаще всего в радиоприемниках применяются контурные катушки размерами 10x10x14 мм и 8x8x11 мм. Все обмотки обычно намотаны внавал эмалированным проводом диаметром 0,05—0,12 мм на ферритовом магнитопроводе, приклеенном к пластмассовому основанию. Контурные катушки намотаны поверх катушек связи и залиты парафином. Подстроечником служит ферритовый горшок, имеющий резьбу на наружной поверхности и шлиц под отвертку. Весь контур заключен в латунный экран. В контурах, применяемых в трактах ПЧ, имеются встроенные конденсаторы.
Цветовая маркировка популярных катушек индуктивности, Цветовая маркировка катушек представляет собой пятна или полосы краски, нанесенные соответственно на дно магнитопровода или на экран.
Схемы контурных катушек
В таблице ниже указаны намоточные данные, назначение, емкость встроенного конденсатора и цветовая маркировка катушек размерами 10 х 10 х 14 мм.
Контурные катушки размерами 8 x 8 x 11 мм — имеют то же назначение и емкость встроенного конденсатора, но их обмотки могут быть намотаны более тонким проводом, и содержать большее число витков.
| Цвет маркировки | Назначение контурных катушек | Схема включения обмоток по рисунку | Номера выводов обмоток | Число витков | Емкость встроенного конденсатора, пФ |
| Желтый | Фильтр ПЧ-АМ 455…460 кГц | а | 1-2-3 4-6 | 100 + 50 9 | 190 |
| Белый | Детектор ПЧ-АМ 455…460 кГц | б | 1-2-3 | 50+50 | 410 |
| Оранжевый | Фильтр ПЧ-ЧМ 10,7МГц* | в | 1-3 4-6 | 12 2 | 75 |
| Сиреневый | Фильтр ПЧ-ЧМ 10,7 МГц | в | 4-6 | 11 2 | 90 |
| Розовый | Дискриминатор ПЧ-ЧМ 10,7 МГц** | г | 1-3 | 7 | 190 |
| Зеленый или синий | Дискриминатор ПЧ-ЧМ 10,7 МГц** | г | 1-3 | 11 | 90 |
| Красный | Контур гетеродина AM СВ-ДВ | д, е, ж | 1-3 4-6 2-3 | 80… 100*** 8…12 | — |
Примечания.
* Может использоваться вместо синего и зеленого.
** Применяются с различными микросхемами.
*** Число витков зависит от ёмкости КПЕ. Соотношение числа витков обмоток контурной катушки и катушки связи выбрано в пределах 10:1 — 8:1.
Индуктивности серии ЕС24
Номинал индуктивности и его допустимые отклонения обозначаются цветными полосками. Полоски 1 и 2 определяют две цифры номинала (в микрогенри), между которыми стоит десятичная запятая, полоска 3 — десятичный множитель, полоска 4 — точность.
Например, (смотрите фото выше) индуктивность, на которую нанесены коричневая, чёрная, черная и серебристая полоски, имеет номинал 10×1 = 10 мкГн и точность 10%.
Назначение цветовых полос индуктивностей
| Цвет | 1 -я и 2-я цифры номинала | Множитель | Точность |
| Черный | 0 | 1 | ±20% |
| Коричневый | 1 | 10 | — |
| Красный | 2 | 100 | — |
| Оранжевый | 3 | 1000 | — |
| Желтый | 4 | — | — |
| Зеленый | 5 | — | — |
| Голубой | 6 | — | — |
| Фиолетовый | 7 | — | — |
| Серый | 8 | — | — |
| Белый | 9 | — | — |
| Золотой | — | о,1 | ±5% |
| Серебряный | — | 0,01 | ±10% |
Малогабаритные постоянные индуктивности серии ЕС24, с размерами 10 х 10 х 14 мм представляют собой миниатюрную катушку с ферритовым сердечникам, размещенную в изолирующем корпусе с двумя выводами.
Диапазон номинальных значений индуктивности — 10… 1000 мкГн; точность — 5, 10, 20%; температурный диапазон — от -20 до +100 °С.
Полный список всех индуктивностей серии ЕС24 и их параметры приведены в таблице ниже.
Цветовая маркировка индуктивностей типа ЕС24
| Наименование | Индуктивность, мкГн | Точность,% | Добротность, (mill) | Тестовая частота, МГц | Активное сопротивление (max), Ом | Постоянный ток (max), мА |
| EC24-R10M | 0,10 | ±20 | 30 | 25,2 | 0,08 | 700 |
| EC24-R12M | 0,12 | ±20 | 30 | 25,2 | 0,085 | 700 |
| EC24-R15M | 0,15 | ±20 | 30 | 25,2 | 0,095 | 700 |
| EC24-R18M | 0,18 | ±20 | 30 | 25,2 | 0,12 | 700 |
| EC24-R22M | 0,22 | ±20 | 40 | 25,2 | 0,15 | 700 |
| EG24-R27M | 0,27 | ±20 | 40 | 25,2 | 0,15 | 700 |
| EC24-R33M | 0,33 | ±20 | 40 | 25,2 | 0,15 | 700 |
| EC24-R39M | 0,39 | ±20 | 40 | 25,2 | 0,17 | 700 |
| EC24-R47M | 0,47 | ±20 | 40 | 25,2 | 0,17 | 700 |
| EC24-R56M | 0,56 | ±20 | 40 | 25,2 | 0,17 | 700 |
| EC24-R68M | 0,68 | ±20 | 40 | 25,2 | 0,18 | 700 |
| EC24-R82M | 0,82 | ±20 | 40 | 25,2 | 0,18 | 700 |
| EC24-1ROK | 1,00 | ±10 | 40 | 25,2 | 0,18 | 700 |
| EC24-1R2K | 1 ,20 | ±10 | 40 | 7,96 | 0,18 | 700 |
| EC24-1R5K | 1,50 | ±10 | 40 | 7,96 | 0,20 | 700 |
| EC24-1R8K | 1,80 | ±10 | 40 | 7,96 | 0,23 | 655 |
| EC24-2R2K | 2,20 | ±10 | 40 | 7,96 | 0,25 | 630 |
| EC24-2R7K | 2,70 | ±10 | 40 | 7,96 | 0,28 | 595 |
| EC24-3R3K | 3,30 | ±10 | 40 | 7,96 | 0,30 | 575 |
| EC24-3R9K | 3,90 | ±10 | 40 | 7,96 | 0,32 | 555 |
| EC24-4R7K | 4,70 | ±10 | 40 | 7,96 | 0,35 | 530 |
| EC24-5R6K | 5,60 | ±10 | 40 | 7,96 | 0,40 | 500 |
| EC24-6R8K | 6,80 | ±10 | 40 | 7,96 | 0,45 | 470 |
| EC24-8R2K | 8,20 | ±10 | 40 | 7,96 | 0,56 | 425 |
| EC24-J00K | 10 | ±10 | 40 | 7,96 | 0,72 | 370 |
| ЕС24-120К | 12 | ±10 | 40 | 2,52 | 0,80 | 350 |
| ЕС24-150К | 15 | ±10 | 40 | 2,52 | 0,88 | 335 |
| ЕС24-180К | 18 | ±10 | 40 | 2,52 | 1,00 | 315 |
| ЕС24-220К | 22 | ±10 | 40 | 2,52 | 1,20 | 285 |
| ЕС24-270К | 27 | ±10 | 40 | 2,52 | 1,35 | 270 |
| ЕС24-330К | 33 | ±10 | 40 | 2,52 | 1,50 | 255 |
| ЕС24-390К | 39 | ±10 | 40 | 2,52 | 1,70 | 240 |
| ЕС24-470К | 47 | ±10 | 50 | 2,52 | 2,30 | 205 |
| ЕС24-560К | 56 | ±10 | 50 | 2,52 | 2,60 | 195 |
| ЕС24-680К | 68 | ±10 | 50 | 2,52 | 2,90 | 185 |
| ЕС24-820К | 82 | ±10 | 50 | 2,52 | 3,20 | 175 |
| ЕС24-101К | 100 | ±10 | 50 | 2,52 | 3,50 | 165 |
| ЕС24-121К | 120 | ±10 | 60 | 0,796 | 3,80 | 160 |
| ЕС24-151К | 150 | ±10 | 60 | 0,796 | 4,40 | 150 |
| ЕС24-181К | 180 | ±10 | 60 | 0,796 | 5,00 | 140 |
| EC24-221K | 220 | ±10 | 60 | 0,796 | 5,70 | 130 |
| ЕС24-271К | 270 | ±10 | 60 | 0,796 | 7,50 | 120 |
| ЕС24-331К | 330 | ±10 | 60 | 0,796 | 9,50 | 100 |
| ЕС24-391К | 390 | ±10 | 60 | 0,796 | 10,50 | 95 |
| ЕС24-471К | 470 | ±10 | 60 | 0,796 | 11,60 | 90 |
| ЕС24-561К | 560 | ±10 | 60 | 0,796 | 13,00 | 85 |
| ЕС24-681К | 680 | ±10 | 60 | 0,796 | 18,00 | 75 |
| ЕС24-821К | 820 | ±10 | 60 | 0,796 | 23,70 | 65 |
| EC24-102K | 1000 | ±10 | 50 | 0,796 | 30,00 | 60 |
