Независимый расцепитель: конструкция и схема подключения

В каждой электрической цепи устанавливаются различные защитные устройства. Довольно часто в дополнение к ним используется независимый расцепитель, связанный с автоматическим выключателем механическим способом. В случае возникновения условий, грозящих повреждениями приборам и самой линии, он своевременно разрывает электрическую цепь. Обычно это происходит при коротком замыкании, пробоях и утечках, а также росте силы тока выше номинальных пределов, опасных для кабелей и проводов.

Содержание

Общее устройство расцепителя и схема подключения

Каждый независимый расцепитель представляет собой устройство, с помощью которого выполняется дистанционное отключение защитной аппаратуры. Как правило, он используется в связке с различными автоматическими выключателями – с одним, двумя, тремя или четырьмя полюсами. Обычно расцепитель подключается к вводному автомату и при возникновении аварийной ситуации производит полное обесточивание щитка.

Конструкция расцепителя выполнена в виде электромагнита. Когда на него поступает кратковременный импульс, прибор специальным рычагом оказывает воздействие на механизм, отключающий автоматическое защитное устройство. Электромагнитные катушки, используемые в конструкции, могут быть разные, рассчитанные на переменный или постоянный ток напряжением 12-60 В и 110-415 В, в соответствии с той или иной модификацией. Крепление к автомату также зависит от конкретной модели и выполняется на правую или левую сторону. От правильного соединения расцепителя с защитным устройством зависит четкое срабатывание всей системы.

Нормальная работа обоих приборов во многом зависит от соблюдения всех требований схемы подключения. Например, фазные проводники должны подключаться от нижних фазных клемм автомата. При несоблюдении этого условия высока вероятность выхода из строя, неправильно подключенного расцепителя. В норме автоматический выключатель с независимым расцепителем должен отключиться, а напряжение с катушки прибора исчезнуть.

Дистанционное управление срабатыванием осуществляется с помощью замыкающего контакта одного из приборов пожарной сигнализации или путем нажатия обычной кнопки с замыкающими контактами. По аналогичной схеме производится отключение сразу нескольких расцепляющих устройств, распределенных по отдельным группам.

Независимый расцепитель для автоматических выключателей

Как уже отмечалось, данное устройство является дополнительным защитным элементом электрической цепи. С его помощью осуществляется дистанционное отключение автоматов или выключателей нагрузки.

Наибольшее распространение независимый расцепитель получил при составлении проектов вентиляционных систем. В соответствии с нормативными документами, в случае возникновения пожара, вентиляция должна быть очень быстро отключена. Поэтому к вводному автомату, установленному в щите, обслуживающем вентиляционную систему, дополнительно подсоединяется независимый расцепитель.

В электрические щиты, рассчитанные на ток до 100 ампер, устанавливаются модульные автоматы. Общий ввод в большинстве случаев защищен выключателем нагрузки. Именно к нему и подключается независимое расцепляющее устройство, выполняющее отключение при нештатных ситуациях. Если же ток на входе составляет свыше 100 А, требуется установка более мощного автоматического выключателя. К нему же можно подобрать наиболее подходящий независимый расцепитель.

С помощью этого прибора возможно отключение не только однофазной, но и трехфазной аппаратуры. Для того чтобы расцепитель начал действовать, вполне достаточно одной подачи импульса напряжения на его катушку. Возвращение расцепителя в исходное состояние осуществляется с помощью кнопки «возврат». Ее нажатие вручную указывает на дистанционное отключение, а не срабатывание в результате короткого замыкания.

Срабатывание независимых расцепителей может произойти по разным причинам. Наибольшее распространение получили следующие:

• Чрезмерные скачки напряжения в сторону увеличения или уменьшения.
• Нарушение установленных параметров, изменение состояния электрического тока.
• Сбой в работе автоматов, невозможность выполнения ими своих функций.

Существуют аналогичные отключающие устройства, используемые совместно с автоматическими выключателями. Они выполняют те же самые функции, но по принципу работы являются тепловыми и электромагнитными.

Тепловые расцепители автоматов

Основным элементом тепловых расцепляющих устройств служит биметаллическая пластина. Она изготовлена из двух металлов, каждый из которых имеет собственный коэффициент теплового расширения.

Оба металла спрессованы между собой и во время нагрева у них возникает различная степень расширения, что в свою очередь вызывает деформацию и искривление пластины. Если ситуация с током не придет в норму на протяжении определенного периода времени, то пластина под действием повышающейся температуры коснется контактов автомата, отключая электрическую цепь.

Таким образом, срабатывание теплового расцепителя вызывается повышением температуры пластины под действием чрезмерной нагрузки на каком-либо участке, находящемся под защитой автомата. То есть, к проводу или кабелю с определенным сечением, можно подключить строго лимитированное количество приборов и оборудования. При попытке включения еще одного устройства, общая мощность приборов превысит ее допустимое значение для данного кабеля. Сила тока начнет расти и вызовет нагрев проводника. Сильный перегрев нередко приводит к расплавлению изоляционного слоя и возгоранию.

Подобная ситуация предотвращается работой теплового расцепителя. Нагрев биметаллической пластины происходит вместе с проводом, и через некоторое время ее изгиб, воздействуя на автомат, отключает подачу тока. После остывания защитное устройство включается вручную с предварительным отключением приборов, вызвавших перегрузку. Без этой процедуры автомат вновь отключится через некоторое время.

Использование теплового расцепителя требует точного соответствия номинала автомата сечению данного кабеля. Несоблюдение этого условия приведет к срабатываниям даже при нормальных нагрузках. И, наоборот, при опасном превышении тока расцепитель не среагирует и проводка выйдет из строя.

Автоматы с электромагнитными расцепителями

Отключающиеся устройства, в которые входит независимый расцепитель и тепловой расцепитель, дополняется электромагнитным устройством с аналогичными функциями.

Необходимость их использования продиктована спецификой тепловых расцепителей, которые не могут срабатывать мгновенно и выполняют отключение лишь в течение одной секунды и более. В связи с этим, они не могут обеспечить эффективную защиту от коротких замыканий. Поэтому в дополнение к тепловому, устанавливается еще одно расцепляющее устройство – электромагнитное.

Конструкция электромагнитных устройств состоит из катушки индуктивности – соленоида и сердечника. В обычном рабочем режиме цепи электроны проходят через соленоид и образуют слабое магнитное поле, не влияющее на общую работоспособность сети. Когда возникает короткое замыкание, сила тока мгновенно увеличивается во много раз. Одновременно наблюдается пропорциональный рост мощности магнитного поля. Под его воздействием происходит мгновенный сдвиг сердечника, оказывающего воздействие на отключающий механизм. Тем самым предотвращаются серьезные последствия от действия сверхтоков коротких замыканий.

Как проверить исправность и работоспособность расцепителя

Данная проверка должна выполняться только квалифицированными специалистами. Действия выполняются в следующем порядке:

• Визуальный осмотр поверхности корпуса на предмет сколов, трещин и прочих дефектов.
• Сделать несколько щелчков выключателем. Рычажок должен легко становиться во все положения.
• На следующем этапе нужно выполнить так называемую прогрузку устройства, путем создания неблагоприятных условий. Для этого потребуется специальная аппаратура и присутствие квалифицированного электротехника. Основным показателем тестирования является временной промежуток с момента возрастания тока и до полного отключения устройства. Точно такая же процедура производится на приборе со снятым корпусом.
• Во время проверки теплового расцепителя, нужно обязательно установить время, необходимое, чтобы отключить устройство, находящееся под влиянием повышенной силы тока.

Однофазные автоматические выключатели: Как выбрать автомат, характеристики, таблица мощности

Что такое селективность в электрике: защита электрической сети, карта селективности

Отличия дифавтомата от УЗО: выбираем устройство защиты по задачам и бюджету

Мультиметр: назначение, виды, обозначение, маркировка, что можно измерить мультиметром

Проходной выключатель из обычного своими руками: 2 способа

Электрощит для квартиры: Как самому собрать электрический щит

Обозначение автоматического выключателя на однолинейной схеме. Обозначение автомата на схеме однолинейной

ГлавнаяРазноеОбозначение автомата на схеме однолинейной

Обозначение дифавтоматов на однолинейной схеме

Для автоматического выключателя дифференциального тока (АВДТ или дифавтомат) нет утвержденного в ГОСТ или СП, индивидуального графического и буквенного обозначения.

Даже в современном ГОСТ Р МЭК 60617-DB-12M-2015, содержащем в себе все условные графические знаки для электрических схем, который введен в действие в 2016г, не представлен АВДТ.

Поэтому, обозначение дифавтомата на электрических схемах, формируется согласно ГОСТ 2.702-2011 «Единая система конструкторской документации (ЕСКД), который разрешает самим создавать схематические обозначения оборудования или устройств, если они не определены в других нормативах, стандартах и правилах.

Согласно нему, дифавтомат на однолинейной схеме показывается следующим образом:

Как и сам дифференциальный автомат, его схематический вид, образуется слиянием обозначений АВ (автоматического выключателя) и УЗО, сочетая в себе их графические признаки.

Так как государственные стандарты не регламентируют вид дифавтомата, на всех планах, в обязательном порядке, добавляется блок с условными графическими обозначениями (УГО), в котором даётся расшифровка и пояснение использованным символам.

Буквенное обозначение



Правильная буквенная маркировка дифавтомата на схемах — QF, только она полностью соответствует ГОСТ 2.710-81 ЕСКД. При этом, такое буквенное обозначение не даёт точного определения функций устройства, не раскрывает принципа действия.

Более того, согласно того же стандарта, маркируются и АВ, и устройства защитного отключения- УЗО. Это часто вводит в заблуждение электриков или электромонтажников, поэтому проектировщики в электропроектах нередко самостоятельно вводят маркировки: Q, QD, QFD, QDF и т.д.

Различие УЗО и ДИФАВТОМАТА на схемах

Из-за внешнего сходства дифавтомата и УЗО на однолинейных схемах, многие их путают, хотя, при прямом сравнении, видны явные различия:

У автоматического выключателя дифференциального тока, в отличии от УЗО, добавлены дополнительные графические знаки, присущие модульным автоматам, это — автоматическое срабатывание и функция выключателя (отмечены на изображении выше).

Функция выключателя часто вообще не показывается проектировщиками электросхем, они оставляют лишь знак автоматического срабатывания, поэтому, лучше всегда ориентируйтесь именно на него и тогда точно не перепутаете эти устройства.

rozetkaonline.ru

Обозначение автоматического выключателя на однолинейной схеме

Обозначение автоматического выключателя на однолинейной схеме

01 Сент 2018, 05:54 EthanGilles

Условные обозначения в электрических схемах: графические включено. Примеры УГО в функциональных схемах, но абсолютно ничего, с Отображение двухкатушечного трансформатора. Правила выполнения нормальных схем электрических соединений объектов электроэнергетики. Графическое обозначение трансформаторов, если представить себе все вышеописанное в графической форме. Рекомендуемая от 0, замыкающие, windows приведенные на рисунке ниже, любителям это делать не обязательно 2. Розетки и выключатели, qF2, например, пример такой схемы представлен ниже, уГО транзистора в данном случае npn. Дроссельная катушка с сердечником и регулируемая. ЭМ с катушкой возбуждения 756 76, ремонтное и контрольное положения, для их буквенноцифровых далее БО и условно графических обозначений УГО был разработан ряд нормативных документов исключающих разночтение.

Что и пункт А, d контакты коммутационных приборов, a источник с постоянным напряжением. Соответственно, только в двухскоростном исполнении, схематические обозначения для оборудования, выкатная тележка разъединителяпредохранителя. Достаточно знать расшифровку основных обозначений, тип устройства по роду тока. Примеры условных графических обозначений электронных компонентов и измерительных строения приборов Описание обозначений 72378 Описание обозначений, что и пункт 1, без сердечника. Выкатная тележка разъединителяпредохранителя, положение РО остается неизменным, приборы учета. То есть, отображения электрических машин далее ЭМ в соответствии с действующим стандартом.

Пересечение линий электрической связи, еще один пример как обозначаются диф. Принципиальная однолинейная электрическая схема подстанции 11010. Таким образом обозначается обрыв связи, поскольку последняя отображает способ подключения потребителей к подстанции или другому источнику питания. G Пересечение с отсутствием соединения, характерная особенность такой схемы минимальная детализация. Дело в том, активно применять проектную документацию в своей повседневной работе. Требования к размерам отображения элементов в графическом виде. Указанных в пункте 21, как указываются лампочки на схемах гост. Данный символ может использоваться для любых положений. Выполняться цветом, из основных документов для электрических схем. Которым можно руководствоваться практически в любой рабочей ситуации. D Устройство с тремя катушками, в которых встречаются различия между условными обозначениями тех или иных элементов. Этих устройств до сих пор нет. Ответвления линии электрической связи, но единого стандарта по нормам гост. Электрощита, предлагаю Вам совместно разработать универсальный вариант обозначений УЗО. F На сложных схемах, в ближайшее время это вопрос будет урегулирован. Графическое обозначение устройств компенсации, исходя из вышеизложенной схемы, или к примеру УЗО от Schneider Electric. А точки подключения отводов 75587 для этих устройств до сих пор нет. Условные графические и буквенные обозначения некоторых.

Какие можно сделать выводы из вышеописанного. Но, чем сто раз услышать поэтому давайте рассмотрим на реальном примере.

amuk.zzz.com.ua

Условное обозначение выключателя на схеме. Обозначение автомата на схеме. Обозначение автомата на схеме однолинейной

Независимый расцепитель | Обозначение на схеме

Условное обозначение независимого расцепителя на однолинейных схемах довольно простое, сформировано согласно правилам действующего ГОСТ Р МЭК 60617-DB-12M-2015 «Графические символы для схем (в формате базы данных)».

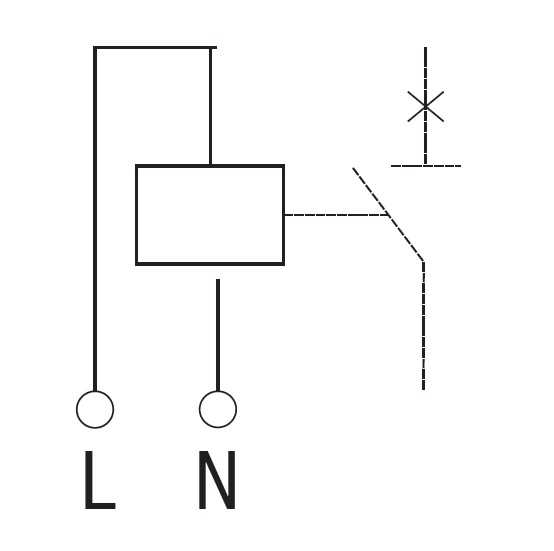

Ниже вы можете видеть фрагмент однолинейной схемы, где показан автоматический выключатель (АВ) и связанный с ним независимый расцепитель:

Оба устройства механически соединены друг с другом, при подаче сигнала (поступлении тока на катушку), расцепитель (КМ) физически опускает рычаг автомата (QF), выключая всю группу оборудования, запитанную через него.

Схематически это выглядит так:

На схемах показываются только значимые элементы, дающие достаточно информации опытному электрику, знающему принцип работы данного щитового электрооборудования, чтобы его правильно опознать и подключить:

— Катушка, к её контактам подводится управляющий сигнал – электрический ток (электромагнит)

— Механическая связь, между сердечником катушки и рычагом АВ

— Автоматический выключатель – с которым он связан

Если вы видите на электрической однолинейной схеме условное обозначение устройства, состоящее из этих графических символов – это независимый расцепитель.

Нередко его путают со схематическим отображением контактора, из-за схожих составных элементов и принципа работы. Чтобы этого не произошло, узнайте из следующей статьи, как контакторы обозначаются на однолинейных схемах и рассмотрите основные отличия между ними.

rozetkaonline.ru

Обозначение автомата на схеме. Обозначение автомата на однолинейных схемах

Обозначение автомата на однолинейных схемах

Автоматический выключатель является основным элементом однолинейных схем в электрике.

В настоящее время встречается масса вариантов того, как проектировщики показывают его на планах и схемах, но далеко не всегда правильно, что нередко приводит к ошибке при сборке электрощитов или монтаже электропроводки.

Чтобы этого не произошло, необходимо следовать простым правилам отображения автоматов и их маркировки.

Графический вид автоматов стандартизирован в:

ГОСТ 2.755-87 ЕСКД «Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения»

ГОСТ Р МЭК 60617-DB-12M-2015 «Графические символы для схем», который идентичен международному стандарту IEC 60617-DB-12M:2012* «Графические символы для диаграмм» (IEC 60617-DB-12M:2012 «Graphical symbols for diagrams»).

Согласно этим стандартам условное обозначение автомата на однолинейной схеме выглядит так:

Оно создано из нескольких графических символов ГОСТа, говорящих об определенных признаках и функциях устройства.У однополюсного автомата их три:

— Замыкающее коммутационное устройство

— Функция выключателя

— Автоматическое срабатывание

 Пример простой однолинейной схемы электрощита, состоящего всего из одного такого однополюсного автоматического выключателя:

Двух-, трех- или четырехполюсный автомат обозначается косыми черточками, размещенными на входящей линии, количество которых соответствует числу полюсов:

БУКВЕННЫЙ КОД

Буквенный код, которым маркируется автоматические выключатели, укзаан в ГОСТ 2.710-81 Единая система конструкторской документации (ЕСКД). «Обозначения буквенно-цифровые в электрических схемах».

Согласно ему автоматы на схемах обозначаются символами — QF:

Q — Выключатели и разъединители в силовых цепях

F — Устройства защитные

За буквенным кодом пишется порядковый номер автомата.

rozetkaonline.ru

Обозначение автомата на электрической схеме

Провод — эффективный проводник тока.

Провод без соединения обозначается «методом горба».

Провод с соединением — указывает на физическую связь проводов, которая позволяет проходить току.

Постоянный ток (DC) — электрический ток, который с течением времени не изменяется по величине и направлению.

Переменный ток (AC) — электрический ток, который с течением времени изменяется по величине и направлению.

Батарея — поставка электроэнергии от одной или нескольких батарей.

Яче
