Предварительный усилитель своими руками на 4558. Предварительный усилитель для микрофона. Схемы, справочники, даташиты

Схема самодельного предварительного усилителя (преампа) с темброблоком, выполнен на микросхеме LM4558. Важной частью аудиоусилителя является предварительный усилитель. Желательно чтобы он мог не только усиливать сигнал, но и регулировать его АЧХ.

На рисунке справа приводится схема несложного предварительного стереоусилителя с регулировкойгромкости раздельно в каждом канале и общей в обоих каналах регулировкой тембра по низким, средним и высоким частотам.

Принципиальная схема

Схема выполнена на сдвоенном операционном усилителе типа LM4558. И предназначена в первую очередь для работы с автомобильными простыми усилителями построенными на микросхемах — интегральных мостовых УМЗЧ. Поэтому и напряжение питания «автомобильное» -однополярное 12V.

Но это не ограничивает область применения данной схемы только автомобильной техникой.

Рис. 1. Принципиальная схема самодельного предварительного усилителя с темброблоком на LM4558.

Напряжение питания может быть до 30В. И можно даже перейти на двуполярное питания. Для этого нужно убрать делитель на резисторах R1, R2 и С2. А выводы 3 и 5 микросхемы соединить с общим минусом питания. При этом вывод 4 отключить от минуса питания, и подать на него отрицательное напряжение питания.

Регулировка громкости осуществляется переменными резисторами R7 и R15, как уже сказано, раздельно в каждом канале. На операционных усилителях микросхемы А1 сделаны два активных регулятора тембра, в которых происходит как усиление аудиосигнала, так и частотная коррекция с помощью трехполосных регуляторов тембра.

Цепи регулировки включены в цепи ООС операционных усилителей. Регулировка громкости по высоким частотам — сдвоенным переменным резистором R8, по средним частотам — R9, по низким частотам — R10.

Детали

Микросхему LM4558 можно заменить любой ИМС — два ОУ общего применения или сделать схему на двух ИМС по одному ОУ в каждой.

Начинающим Микрофонный усилитель. (017)

Рассмотрим конструкцию высококачественного микрофонного усилителя. Усилитель собран на операционном усилителе ВА4558 (разные производители выпускают микросхему с различными буквенными обозначениями, суть не меняется). Настоящий микрофонный усилитель рассчитан для контроля звуковой обстановки в помещениях, на улице, как дополнение к системе видеонаблюдения, охраны и безопасности. Схема отличается высокой чувствительностью, низким уровнем шумов операционного усилителя, обеспечивает качественный звук на мониторах, записывающих устройствах, головных телефонах, имеет низкое потребление тока замер показал ток около 2мА), работоспособен при снижении напряжения питания до 4,5 вольт. При повторении схемы с целью минимизации габаритов устройства, можно заменить микрофонный капсюль на другой с минимальными размерами (около 3мм), не использовать панельку, применив данный тип микросхемы в CMD исполнении, заменить электролитические конденсаторы на неполярные многослойные.

Акустическая дальность — до 7 метров, длина соединительной линии от усилителя до потребителя сигнала (наушники, монитор, записывающее устройство) — до 300 метров. Питание от источника постоянного тока напряжением 5 — 12 вольт. Если вместо электретного микрофона будет применяться студийный (динамический) микрофон, резистор питания электретного микрофона R1 из схемы необходимо исключить. Учитывая, что микросхема содержит в своём составе два одинаковых усилителя, второй усилитель (выводы 5,6,7) можно задействовать для второго канала или использовать как предварительный усилитель для первого канала. Если вместо динамического микрофона подключить к входу усилителя катушку, намотанную на ферритовом стержне и содержащую около 3000 витков тонкого (0,08 — 0,12мм) медного провода типа ПЭЛ, ПЭВ, то усилитель превратится в радиоприёмник сверхнизкого диапазона радиоволн, излучаемых динамиками телефонов, телевизоров, телефонными проводами. При невозможности подключиться к усилителю проводной линией, можно доработать усилитель радиоудлинителем, собранном на одном транзисторе VT1, представляющим собой маломощный ВЧ генератор, работающий в радиовещательном диапазоне 88 — 108Мгц.
Подстроечный конденсатор С6 позволяет изменять частоту генератора, настраиваясь на свободные от вещания частоты. Также можно изменять частоту растягивая/сжимая витки бескаркасной катушки L1, намотанной медным проводом диаметром 0,4 — 0,7мм на оправке 3 — 4мм (например на хвостовике сверла) и содержащей 6 витков. Если схему доработать высокочастотным усилителем на любом ВЧ транзисторе (например КТ361, на схеме показано синим цветом и в комплект не входит), то дальность связи может достигать 1 км, но это может пойти в разрез с существующим законодательством. Антенной служит отрезок медного монтажного провода 50 — 80 см. Антенну можно изготовить из медного жёсткого провода сечением 0,7 — 1мм, свёрнутым в спираль.
Настройку радиомикрофона производить на включенный на свободной частоте и расположенный рядом радиоприёмник диапазона 88 — 108МГц.

Большинство аудиолюбителей достаточно категорично и не готово к компромиссам при выборе аппаратуры, справедливо полагая, что воспринимаемый звук обязан быть чистым, сильным и впечатляющим. Как этого добиться?

Поиск данных по Вашему запросу:

Усилитель на микросхеме f4558

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Пожалуй, основную роль в решении этого вопроса сыграет выбор усилителя.

Функция
Усилитель отвечает за качество и мощь воспроизведения звука. При этом при покупке стоит обратить внимание на следующие обозначения, знаменующие внедрение высоких технологий в производство аудио — аппаратуры:


  • Hi-fi. Обеспечивает максимальную чистоту и точность звука, освобождая его от посторонних шумов и искажений.
  • Hi-end. Выбор перфекциониста, готового немало заплатить за удовольствие различать мельчайшие нюансы любимых музыкальных композиций. Нередко к этой категории относят аппаратуру ручной сборки.

Технические характеристики, на которые следует обратить внимание:

  • Входная и выходная мощность.
    Решающее значение имеет номинальный показатель выходной мощности, т.к. краевые значения часто недостоверны.
  • Частотный диапазон. Варьируется от 20 до 20000 Гц.
  • Коэффициент нелинейных искажений. Здесь все просто — чем меньше, тем лучше. Идеальное значение, согласно мнению экспертов — 0,1%.
  • Соотношение сигнала и шума. Современная техника предполагает значение этого показателя свыше 100 дБ, что сводит к минимуму посторонние шумы при прослушивании.
  • Демпинг-фактор. Отражает выходное сопротивление усилителя в его соотношении с номинальным сопротивлением нагрузки. Иными словами, достаточный показатель демпинг-фактора (более 100) уменьшает возникновение ненужных вибраций аппаратуры и т.п.

Следует помнить: изготовление качественных усилителей — трудоемкий и высокотехнологичный процесс, соответственно, слишком низкая цена при достойных характеристиках должна Вас насторожить.

Классификация

Чтобы разобраться во всем многообразии предложений рынка, необходимо различать продукт по различным критериям. Усилители можно классифицировать:

  • По мощности. Предварительный — своеобразное промежуточное звено между источником звука и конечным усилителем мощности. Усилитель мощности, в свою очередь, отвечает за силу и громкость сигнала на выходе. Вместе они образуют полный усилитель.

Важно: первичное преобразование и обработка сигнала происходит именно в предварительных усилителях.

  • По элементной базе различают ламповые, транзисторные и интегральные УМ. Последние возникли с целью объединить достоинства и минимизировать недостатки первых двух, например, качество звука ламповых усилителей и компактность транзисторных.
  • По режиму работы усилители подразделяются на классы. Основные классы — А, В, АВ. Если усилители класса А используют много энергии, но выдают высококачественный звук, класса B с точностью до наоборот, класс AB представляется оптимальным выбором, представляя собой компромиссное соотношение качества сигнала и достаточно высокого КПД. Также различают классы C, D, H и G, возникшие с применением цифровых технологий.
    Также различают однотактные и двухтактные режимы работы выходного каскада.
  • По количеству каналов усилители могут быть одно-, двух- и многоканальными. Последние активно применяются в домашних кинотеатрах для формирования объемности и реалистичности звука. Чаще всего встречаются двухканальные соответственно для правой и левой аудиосистем.

Внимание: изучение технических составляющих покупки, конечно, необходимо, но зачастую решающим фактором является элементарное прослушивание аппаратуры по принципу звучит-не звучит.

Применение

Выбор усилителя в большей степени обоснован целями, для которых он приобретается. Перечислим основные сферы использования усилителей звуковой частоты:

  1. В составе домашнего аудиокомплекса. Очевидно, что лучшим выбором является ламповый двухканальный однотакт в классе А, также оптимальный выбор может составить трехканальный класса АВ, где один канал определен для сабвуфера, с функцией Hi — fi.
  2. Для акустической системы в автомобиле. Наиболее популярны четырехканальные усилители АВ или D класса, в соответствии с финансовыми возможностями покупателя. В автомобилях также востребована функция кроссовер для плавной регулировки частот, позволяющей по мере необходимости срезать частоты в высоком или низком диапазоне.
  3. В концертной аппаратуре. К качеству и возможностям профессиональной аппаратуры обоснованно предъявляются более высокие требования в силу большого пространства распространения звуковых сигналов, а также высокой потребности в интенсивности и длительности использования. Таким образом, рекомендуется приобретение усилителя классом не ниже D, способного работать почти на пределе своей мощности (70-80% от заявленной), желательно в корпусе из высокотехнологичных материалов, защищающем от негативных погодных условий и механических воздействий.
  4. В студийной аппаратуре. Все вышеизложенное справедливо и для студийной аппаратуры. Можно добавить о наибольшем диапазоне воспроизведения частот — от 10 Гц до 100 кГц в сравнении с таковым от 20 Гц до 20 кГц в бытовом усилителе. Примечательна также возможность раздельной регулировки громкости на различных каналах.

Таким образом, чтобы долгое время наслаждаться чистым и качественным звуком, целесообразно заранее изучить все многообразие предложений и подобрать вариант аудио аппаратуры, максимально отвечающий Вашим запросам.

Данный усилитель был построен для достижения двух целей:

  • Увеличение чувствительности микрофона для записи голоса;
  • Понижение уровня шума в записи, за счет более высокого входного сигнала в интегрированную аудиокарту;

При выборе сердца усилителя глаз пал на микросхему сдвоенного малошумящего операционного усилителя 4558С. Данная микросхема выпускается разными компаниями и может иметь названия KA4558 , LM4558 , NJM4558 и т. д. Главное что бы в название имели место цифры 4558. Стоит такой чип в районе 0,15$. Так же его можно завести от однополярного источника питания.

Так как микросхема сдвоенный усилитель, то вторую часть было решено использовать как усилитель мощности для раскачи подключаемых к УНЧ наушников. Возможность слышать свой голос через микрофон делает запись голоса намного удобнее и легче…

Питание УНЧ сделано от четырех пальчиковых батареек, дабы не иметь наводок от сети.

Суммарное сопротивление резисторов R1 и P1 задает уровень усиления каскада усилителя микрофона. Чем больше сопротивление тем выше уровень усиления.

Соотношение резисторов R3 и R10 задает уровень усиления каскада УНЧ наушников. В данном варианте 22k/10k = 2.2 т. е. усиление на данном каскаде будет в 2,2 раза.

Для возможности работы компьютерных микрофонов (скайп гарнитур) имеется возможность включения фантомного питания.

Стоит так же отметить что выходной сигнал даного унч настолько высокий, что его не рекомендуется подключать в микронный вход аудио карты, так как есть вероятность выхода последней из строя. УНЧ необходимо подключать в линейный вход.

Стерео усилитель на TDA2003 + JRC4558.

Представляем вашему вниманию принципиальную схему полного стереофонического усилителя, построенного на микросхемах TDA2003. Согласно datasheet TDA2003 выдаст 6 Ватт мощности на нагрузку 4 Ома. Питание усилителя однополярное 12 Вольт, поэтому его можно применить в качестве автомобильной аудиосистемы. Если интересуют параметры усилителя более подробно – полное описание (datasheet) вы найдете в архиве с материалами этой статьи. Данный усилитель также содержит предварительный усилитель и три регулятора тембра, который реализован на МС JRC4558. Принципиальные схемы показаны ниже:

Схема усилителя мощности на TDA2003:

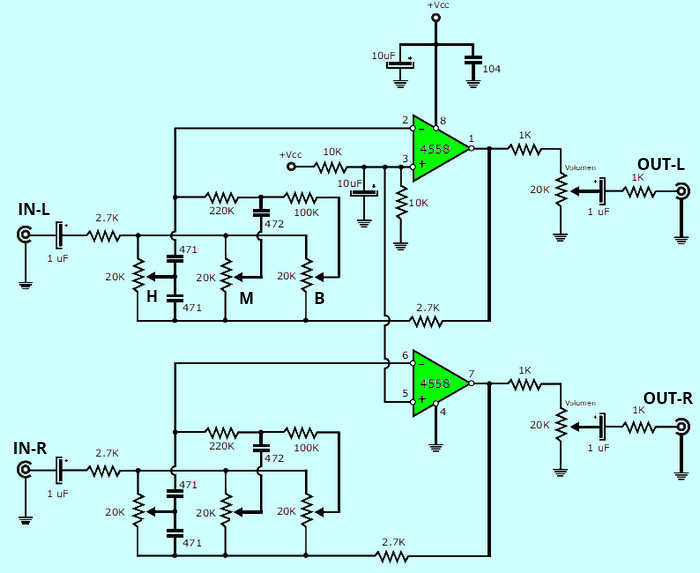

Схема предварительного усилителя на JRC4558 с трехполосным регулятором тембра:

В предварительном усилителе микросхему JRC4558 можно заменить, например, на TL072.

Все элементы усилителя вместе с регуляторами размещены на одной плате. Исходники печатной платы показаны далее:

Используя эти изображения мы нарисовали печатную плату в программе Sprint Layout , ниже показан вид платы усилителя LAY6 формата:

Фото-вид LAY6 формата следующий:

Фольгированный стеклотекстолит односторонний, размер 71 х 126 мм.

Микросхемы TDA2003 устанавливаются на один общий радиатор, поэтому не забудьте про термопасту и изоляционные прокладки с изолирующими втулками.

Удобство платы заключается в том, что непосредственно на нее устанавливаются регуляторы, поэтому существенно сокращается применение проводов для внешних соединений. Все переменные резисторы – спаренные 2 х 20 кОм с линейной характеристикой, то есть, если импортные, то с индексом “В”, если отечественные – с индексом “А”.

Внешний вид платы усилителя в сборе показан ниже:

При поданном на усилитель питании загорается красный светодиод, расположенный рядом с входным разъемом. В его цепи стоит токоограничивающий резистор номиналом 2,2 кОм.

После того как запаяли элементы, промойте хорошенько плату, например, растворителем 646, уберите излишки канифоли и убедитесь в отсутствии “соплей” (перемычек олова меджу дорожками). Еще раз проверьте правильно ли впаяны элементы (микросхему 4558, полярность электролитов, и т. д.)
Усилитель собранный без ошибок и из исправных деталей в дополнительных настройках не нуждается. Удачного повторения.

Список элементов усилителя с предусилителем и регулятором тембра:

Микросхемы:

● TDA2003 – 2 шт.
● JRC4558 – 1 шт.

Резисторы 1/4W:

● 47R – 2 шт.
● 2R2 – 2 шт.
● 220R – 2 шт.
● 1R/0,5W – 2 шт.
● 1K – 4 шт.
● 10K – 2 шт.
● 2k7 – 4 шт.
● 100K – 2 шт.
● 220K – 2 шт.
● 2k2 – 1 шт.

Конденсаторы на напряжение не менее 16V:

● 1000mF электролит – 2 шт.
● 470mF электролит – 2 шт.
● 100mF электролит – 2 шт.
● 1mF электролит – 6 шт.
● 10mF электролит – 1 шт.
● 0.047mF (473) пленка – 2 шт.
● 0.1mF (104) пленка – 4 шт.
● 0.1mF (104) керамика – 1 шт.
● 0.0047mF (472) пленка – 2 шт.
● 470pF (471) керамика – 4 шт.

Остальное:

● Спаренный переменный резистор 20k + 20k — 4 шт.
● Разъем с болтовым зажимом 2 Pin 5 mm под монтаж на плату – 3 шт.
● Разъем с болтовым зажимом 3 Pin 2,54 mm под монтаж на плату – 1 шт.
● LED – Светодиод 5 mm красный – 1 шт.
● Панелька 8 Pin для JRC4558 – 1 шт.
● Алюминиевый радиатор для TDA2003 – 1 шт.
● Двойной RCA разъем – 1 шт.
● Терминал подключения акустики – 1 шт.

Скачать схему усилителя на TDA2003 & JRC4558, печатную плату LAY6 формата и datasheet_TDA2003 можно по прямой ссылке с нашего сайта, которая появится после клика по любой строке рекламного блока ниже кроме строки “Оплаченная реклама”. Размер файла – 0,93 Mb.

Простой преамп с темброблоком (LM4558)

Схема самодельного предварительного усилителя (преампа) с темброблоком, выполнен на микросхеме LM4558. Важной частью аудиоусилителя является предварительный усилитель. Желательно чтобы он мог не только усиливать сигнал, но и регулировать его АЧХ.

На рисунке справа приводится схема несложного предварительного стереоусилителя с регулировкойгромкости раздельно в каждом канале и общей в обоих каналах регулировкой тембра по низким, средним и высоким частотам.

Принципиальная схема

Схема выполнена на сдвоенном операционном усилителе типа LM4558. И предназначена в первую очередь для работы с автомобильными простыми усилителями построенными на микросхемах — интегральных мостовых УМЗЧ. Поэтому и напряжение питания «автомобильное» -однополярное 12V.

Но это не ограничивает область применения данной схемы только автомобильной техникой.

Рис. 1. Принципиальная схема самодельного предварительного усилителя с темброблоком на LM4558.

Напряжение питания может быть до 30В. И можно даже перейти на двуполярное питания. Для этого нужно убрать делитель на резисторах R1, R2 и С2. А выводы 3 и 5 микросхемы соединить с общим минусом питания. При этом вывод 4 отключить от минуса питания, и подать на него отрицательное напряжение питания.

Регулировка громкости осуществляется переменными резисторами R7 и R15, как уже сказано, раздельно в каждом канале. На операционных усилителях микросхемы А1 сделаны два активных регулятора тембра, в которых происходит как усиление аудиосигнала, так и частотная коррекция с помощью трехполосных регуляторов тембра.

Цепи регулировки включены в цепи ООС операционных усилителей. Регулировка громкости по высоким частотам — сдвоенным переменным резистором R8, по средним частотам — R9, по низким частотам — R10.

Детали

Микросхему LM4558 можно заменить любой ИМС — два ОУ общего применения или сделать схему на двух ИМС по одному ОУ в каждой.

Попцов Г. РК-2017-02.

Микросхема 4558D: datasheet, характеристики и аналоги

Согласно своим техническим характеристикам указанным в datasheet, интегральная микросхема 4558D представляет собой сдвоенный операционный усилитель. Она отличается высоким коэффициентом усиления и имеет встроенную защиту от короткого замыкания.  Ее изготавливают на едином кремниевом кристалле с использованием усовершенствованной эпитаксиальной технологии. Данное устройство широко применяется в аудиосистемах, радиомикрофонах, подслушивающих устройствах.

Цоколевка

Сдвоенный операционный усилитель 4558D выпускается в корпусе DIP8. Существуют также аналогичные микросхемы, изготавливаемые в других упаковках: 4558M  в DMP8, 4558V в SSOP8, 4558L в SIP8, 4558D в SOP8. На рисунке ниже можно увидеть, как расположены выводы этой микросхемы и ознакомиться с ее внешним видом.

Назначение выводов по порядку:

  1. Выход первого усилителя.
  2. Инверсный вход первого усилителя.
  3. Вход первого усилителя.
  4. Минус питания.
  5. Вход второго усилителя.
  6. Инверсный вход второго усилителя.
  7. Выход второго усилителя.
  8. Плюс питания

Технические характеристики

Характеристики интегральной микросхемы 4558D, так же как и для транзисторов, делятся на две категории: максимально допустимые и электрические. Рассмотрим предельно допустимые характеристики. Все данные получены путём тестирования при температуре  +25ОС, если для конкретного значения не указаны другие условия.

Перечислим предельные режимы:

  • максимальное напряжение питания V = ±18 В;
  • наибольший допустимый диапазон напряжения на входе V idr = 30 В;
  • предельно допустимое напряжение на входе V in = 15 В;
  • Максимальная ощность рассеивания P d = 570 МВт;
  • Диапазон температур хранения Tstg = от-55 до 125 ОС.

Кроме предельных существуют также электрически. При тестировании большинства параметров соблюдались следующие режимы измерения: напряжение питания VS = ± 15 В, сопротивление температура окружающего воздуха Tamb=25 ОС. Другие значения, при которых проводились те или иные конкретные измерения, приведены в таблице в специальной колонке «Режимы измерения».

Аналоги

Аналоги микросхемы 4558d, как по характеристикам, так и по цоколевке можно назвать такие устройства: BA715, LA6458, MB3607M, AN1358, AN6562, AN6552, AN6572, AN4558, AN6552, LA6552, LA6458D, LM833CM, MC1458. Если ни одно из перечисленных устройств не подошло, можно попробовать использовать неполные аналоги: HA7-5102-2,  KIA4558P , MC4558IN, MC4558CP1, MC4558CP1. Они могут отличаться от вышеперечисленных по электрическим параметрам, поэтому перед их использованием рекомендуется ознакомиться с их технической документацией. Отечественная промышленность схожих с 4558D не выпускает.

Производители

Среди крупнейших производителей данной микросхемы можно назвать такие компании: New Japan Radio, Philips Semiconductors, Texas Instruments, Fairchild Semiconductor, ARTSCHIP ELECTRONICS. В отечественных магазинах, чаще всего, можно найти продукцию выпущенную на предприятиях New Japan Radio и Texas Instruments. Реже встречаются изделия других фирм.

Схемы включения 4558d можете найти в datasheet на устройства, кликнув по ссылки выше с названием производителя.

Lm4558 описание на русском — Морской флот

Микросхема BA4558 представляет собой малошумящий сдвоенный операционный усилитель. Область применения этой микросхемы довольно широка — от бытовых аудиосистем до радиопередатчиков (жучков) и профессиональных радиомикрофонов для караоке. Микросхему очень часто используют в качестве усилителя для наушников.

IL4558, BA4558, F4558, LM4558, h5558, L4558, C4558 — все они являются полными аналогами, а иногда буква(ы) вначале отсутствуют, имеется только надпись 4558.

В нашем варианте будет рассмотрен микрофонный усилитель от DVD проигрывателя, реализованный на микросхеме ВА4558.

Верхний диапазон частот составляет до 3мГц, максимально допустимая температура корпуса до 70гр по Цельсию. Имеется встроенная защита от перенапряжений и короткого замыкания, сама микросхема выпускается в 8-и выводном корпусе. Верхняя грань питающего напряжения составляет 25 Вольт, не советуется превышать номинал входного напряжения выше 15 Вольт, рассеиваемая мощность 550-570МВт.

Часто, эту микросхему используют для постройки предварительных цепей и фильтров в домашних усилительных установках. Отличный вариант в качестве микрофонного усилителя, при этом в обвязке всего несколько электронных компонентов. При использовании данной микросхемы в качестве микрофонного усилителя, можно применять как электретные, так и динамические микрофоны, с применением электронного микрофона общая чувствительность получиться очень большой, именно по этой причине микросхема нашла широкое применение в самодельных радиожучках и дистанционных микрофонах.

Простой микрофонный усилитель, схема

Микрофонный усилитель на микросхеме BA4558 работает даже с широким разбросом используемых компонентов и никакой дополнительной настройки не требует, а ток покоя составляет всего 2-3 мА, максимальный ток потребления не превышает 9мА.

Схема самодельного предварительного усилителя (преампа) с темброблоком, выполнен на микросхеме LM4558. Важной частью аудиоусилителя является предварительный усилитель. Желательно чтобы он мог не только усиливать сигнал, но и регулировать его АЧХ.

На рисунке справа приводится схема несложного предварительного стереоусилителя с регулировкойгромкости раздельно в каждом канале и общей в обоих каналах регулировкой тембра по низким, средним и высоким частотам.

Принципиальная схема

Схема выполнена на сдвоенном операционном усилителе типа LM4558. И предназначена в первую очередь для работы с автомобильными простыми усилителями построенными на микросхемах – интегральных мостовых УМЗЧ. Поэтому и напряжение питания «автомобильное» -однополярное 12V.

Но это не ограничивает область применения данной схемы только автомобильной техникой.

Рис. 1. Принципиальная схема самодельного предварительного усилителя с темброблоком на LM4558.

Напряжение питания может быть до 30В. И можно даже перейти на двуполярное питания. Для этого нужно убрать делитель на резисторах R1, R2 и С2. А выводы 3 и 5 микросхемы соединить с общим минусом питания. При этом вывод 4 отключить от минуса питания, и подать на него отрицательное напряжение питания.

Регулировка громкости осуществляется переменными резисторами R7 и R15, как уже сказано, раздельно в каждом канале. На операционных усилителях микросхемы А1 сделаны два активных регулятора тембра, в которых происходит как усиление аудиосигнала, так и частотная коррекция с помощью трехполосных регуляторов тембра.

Цепи регулировки включены в цепи ООС операционных усилителей. Регулировка громкости по высоким частотам – сдвоенным переменным резистором R8, по средним частотам – R9, по низким частотам – R10.

Детали

Микросхему LM4558 можно заменить любой ИМС – два ОУ общего применения или сделать схему на двух ИМС по одному ОУ в каждой.

Усилитель для наушников «за один вечер».

Вероятно все сталкивались, что порой, при подключении более-менее мощных наушников к плееру, выходной мощности этого самого плеера бывает недостаточно и сигнал тихий. А как тогда быть, например, в метро где и так гул заглушает музыку и смысл ношения плеера встает под вопрос? В общем сегодня я расскажу вам как можно решить эту проблему за один вечер при помощи нехитрого усилителя. Все предельно просто и хорошо для освоения операционных усилителей начинающими радиокотами, кто только начал изучать такую замечательную вещь, как операционники.

Взглянув на схему мы постараемся понять как оно работает. Как известно, для операционных усилителей (да и не только операционных) в большинстве случаев требуется двуполярное питание. Две батарейки с собой таскать несколько накладно, да и не нужно вовсе. Для этого мы воспользуемся включением операционника с однополярным питанием. Резисторы R2 и R3 как раз задают нужное смещение (половину напряжения питания) на неинвертирующий вход операционного усилителя, а конденсатор C1 служит для разделения усилителя и источника сигнала по постоянному току. Конденсатор C3 делает по сути то же самое (ну подумайте, зачем нам «гнать» 4.5 вольта в наушники?). Резисторами R4 и R1 задается коэффициент усиления – 22K/680 – 32, а конденсатор C2 опять же развязывает цепь ООС и землю по постоянному току.

Ну а теперь о детальках: в качестве операционника используется ОУ BA4558 производства фирмы ROHM, который как раз позиционируется для использования в маломощных усилителей для аудио и активных фильтрах. Конденсаторы – электролитические, фирмы Jamicon, в общем почти то же самое, что и совдеповские К50-3. Резисторы на 0.25 Вт, 5%-ого допуска.

Вобщем, если все ок – то примерно так должно получиться, если все делать по такой печатке.

Ну вот вроде и все. Желаю удачи в сборке, новичкам – в освоении принципов работы ОУ, ну и всем побольше хорошей музыки в ушах!

Усилитель для наушников своими руками

Многие встречались с проблемой, когда подключив «хорошие» наушники к MP3-плееру громкость звучания была недостаточной, т.е. выходной мощности плеера не хватало чтобы «раскачать» динамики наушников. Как же тогда выйти из ситуации, когда вы находитесь в шумном месте, звуковой фон которого заглушает прослушиваемую через наушники музыку? Для этого можно собрать очень простой усилитель для наушников всего за пару часов. Схема собирается на одном операционном усилителе, содержит минимум деталей и доступна для повторения любым новичком знакомым с операционниками.

Рассмотрим принцип работы схемы. Как правило для того чтобы запитать операционный усилитель необходимо двуполярное питание. Два аккумулятора или две батарейки будут занимать много места и по весу то же не очень хорошо получается. Для того чтобы избежать этой проблемы будет применена схема включения операционного усилителя с однополярным питанием. Для того чтобы это реализовать на неинвертирующий вход усилителя необходимо подать для смещения половину питающего напряжения. Что и сделано с помощью делителя на резисторах R2 и R3.

Конденсатор C1 разделяет плеер и вход усилителя по постоянному току. А C3 разделяет выход усилителя и наушники по постоянному току. Без него выйдут из строя или наушники или усилитель, так как появится постоянная составляющая в нагрузке.

Резисторы R1 и R4 образуют ООС и ПОС задавая коэффициент усиления. С помощью C2 организована развязка отрицательной обратной связи с общим проводом по постоянному току.

О деталях.
Операционным усилителем является микросхема BA4558, которая создана специально для использования в звуковых усилителях с малой мощностью. Конденсаторы можно использовать любые электролитные. Все резисторы мощностью 0.125 ватт. Для уменьшения размеров платы, детали можно использовать в SMD корпусе.

При правильной сборке, схема в наладке не нуждается. Можно только подобрать сопротивление резисторов R1 и R4 для установки необходимого вам коэффициента усиления.



Анекдот:

— Дорогая, ты что то готовишь? Или кот зараза опять насрал…

4558d схема включения аналог — JSFiddle

Editor layout

Classic Columns Bottom results Right results Tabs (columns) Tabs (rows)

Console

Console in the editor (beta)

Clear console on run

General

Line numbers

Wrap lines

Indent with tabs

Code hinting (autocomplete) (beta)

Indent size:

2 spaces3 spaces4 spaces

Key map:

DefaultSublime TextEMACS

Font size:

DefaultBigBiggerJabba

Behavior

Auto-run code

Only auto-run code that validates

Auto-save code (bumps the version)

Auto-close HTML tags

Auto-close brackets

Live code validation

Highlight matching tags

Boilerplates

Show boilerplates bar less often

Микросхема tda2003 схема включения | Домострой

Микросхема TDA2003 позиционируется как автомобильный аудио усилитель на 10 ватт. Усилитель на данной микросхеме достаточно прост и универсален. Имеет большой диапазон питающих напряжений от 8 до 18 вольт. В заводской документации указан диапазон частот от 40 Гц до 15кГц. Имеет защиту от КЗ.

Даташит микросхемы. TDA2003 имеет много аналогов, с ними можно ознакомиться здесь.

Технические характеристики микросхемы TDA 2003:
Напряжение питания = 8 … 18V
Рвых: 2 оМ = 10W
4 oM = 5W
8 oM = 2,5W
Ток покоя = 44mA
Входное сопротивление = 150k

СХЕМА ПОДКЛЮЧЕНИЯ ПО ДАТАШИТ

Список необходимых деталей:

Приведенная схема представляет собой МОНО усилитель (на один канал)

Печатная плата 100% рабочая. Выполнена в Sprint Layout. (Плату не зеркалить, масштабирование выбрать 130%)

Усилитель получается размером 4 см на 3,5 см. И на выходе получаем такое устройство:

Питание, вход и выход удобно подключать при помощи терминального блока

После сборки усилителя было проведено его небольшое тестирование. В качестве нагрузки выбрана система — 10АС — 225.

— Указанный в даташите диапазон питания соответствует действительности. При подаче питания 8 вольт усилитель работает стабильно на небольшой громкости, с увеличением громкости звук в АС хрипит. Хорошие показатели звучания были с питанием 12-18 вольт.

— Микросхема при продолжительном прослушивании греется, так что обязателен радиатор.

— В режиме холостого хода потребляет 0,03 А. На выходе 2,7 вольт.

Усилитель собранный по этой схеме сильно ловит шумы и требует заземления, но и не помешало бы и экранирование.

Эпюра

Вот такую эпюру видим на частоте 1кГц. Четко виден КНИ и составляет он не менее 10 %. Ну а чего ждать от дешевой элементной базы. Усилитель явно не аудиофильский.

В ходе проверки было установлено что диапазон отличается от задокументированных и начинается он с 28 Гц.

Диапазон 28Гц

Касаемо высоких частот, то тут есть совпадение с паспортными данными и составляет 15кГц. Но на такой частоте синусоида очень сильно искажена.

Диапазон 15кГц

В итоге получаем моно усилитель НЧ, с малыми габаритами, малым числом элементов, широким диапазоном питающих напряжений, способностью работать с нагрузкой до 1.8 Ом.

Все измерения были проведены при помощи самодельного осциллографа

Теперь у вас появилась возможность приобрести себе радиоконструктор кит

Микросхема TDA2003 хорошо зарекомендовала себя в качестве маломощного усилителя звука, а также в качестве усилителя в автомобильных радиоприемниках. Выходная мощность усилителя не велика и составляет 6Вт на нагрузку 4Ом при 10% нелинейных искажениях. На базе TDA2003 можно собрать портативные колонки или колонки для персонального компьютера.

Напряжение питания микросхемы должно быть в диапазоне от 8В до 18В постоянного тока. Ток потребления усилителя достигает 3,5А. Усилитель может работать на нагрузку 2Ом, тогда выходная мощность увеличивается до 10Вт.

Микросхема TDA2003 имеет пять выводов и нумерация её выводов следующая:

TDA2003 Схема усилителя

Как видите, схема проста. Для увеличения мощности до 20Вт необходимо включить две микросхемы в мост, такая схема представлена в статье «Усилитель на К174УН14 мощностью 20Вт». Микросхемы TDA2003 и К174УН14 полными аналогами и могут быть заменены друг другом без изменения значений компонентов схемы.

Электролитические конденсаторы должны быть рассчитаны на напряжение 25В, если вы уверены что напряжение питания усилителя не будет превышать 12В, тогда можно смело устанавливать кондеры на 16В.

Неполярные конденсаторы керамические, если есть в избытке пленочные, ставьте пленочные, разницы не будет вовсе.

На схеме (и в даташите) конденсатор C1 имеет номинал 100мкФ, на плате по размерам подходит на 1000мкФ, такой я и поставил, вы можете ставить на 100мкФ.

В схеме имеется светодиод, который обеспечивает индикацию наличия напряжения питания усилителя. Резистор R5 (1k) является гасящим резистором светодиода.

Микросхему TDA2003 необходимо установить на небольшой радиатор. Выходная мощность невелика, поэтому большой площади сечения радиатора она не требует.

Звук усилителя приятный, негромкий. Усилитель может быть встроен в небольшую колонку или применен для повышения выходной мощности радиоприемника.

Печатная плата усилителя на TDA2003 СКАЧАТЬ

Разделы сайта

DirectAdvert NEWS

Друзья сайта

Осциллографы

Мультиметры

Купить паяльник

Статистика

Стерео усилитель на TDA2003 + JRC4558.

Собираем УНЧ на TDA2003 & JRC4558 с регуляторами тембра и громкости

Представляем вашему вниманию принципиальную схему полного стереофонического усилителя, построенного на микросхемах TDA2003. Согласно datasheet TDA2003 выдаст 6 Ватт мощности на нагрузку 4 Ома. Питание усилителя однополярное 12 Вольт, поэтому его можно применить в качестве автомобильной аудиосистемы. Если интересуют параметры усилителя более подробно – полное описание (datasheet) вы найдете в архиве с материалами этой статьи. Данный усилитель также содержит предварительный усилитель и три регулятора тембра, который реализован на МС JRC4558. Принципиальные схемы показаны ниже:

Схема усилителя мощности на TDA2003:

Схема предварительного усилителя на JRC4558 с трехполосным регулятором тембра:

В предварительном усилителе микросхему JRC4558 можно заменить, например, на TL072.

Все элементы усилителя вместе с регуляторами размещены на одной плате. Исходники печатной платы показаны далее:

Используя эти изображения мы нарисовали печатную плату в программе Sprint Layout , ниже показан вид платы усилителя LAY6 формата:

Фото-вид LAY6 формата следующий:

Фольгированный стеклотекстолит односторонний, размер 71 х 126 мм.

Микросхемы TDA2003 устанавливаются на один общий радиатор, поэтому не забудьте про термопасту и изоляционные прокладки с изолирующими втулками.

Удобство платы заключается в том, что непосредственно на нее устанавливаются регуляторы, поэтому существенно сокращается применение проводов для внешних соединений. Все переменные резисторы – спаренные 2 х 20 кОм с линейной характеристикой, то есть, если импортные, то с индексом “В”, если отечественные – с индексом “А”.

Внешний вид платы усилителя в сборе показан ниже:

tda2003_Плата в сборе

tda2003_плата_вид со стороны регуляторов

При поданном на усилитель питании загорается красный светодиод, расположенный рядом с входным разъемом. В его цепи стоит токоограничивающий резистор номиналом 2,2 кОм.

После того как запаяли элементы, промойте хорошенько плату, например, растворителем 646, уберите излишки канифоли и убедитесь в отсутствии “соплей” (перемычек олова меджу дорожками). Еще раз проверьте правильно ли впаяны элементы (микросхему 4558, полярность электролитов, и т.д.)
Усилитель собранный без ошибок и из исправных деталей в дополнительных настройках не нуждается. Удачного повторения.

● TDA2003 – 2 шт.
● JRC4558 – 1 шт.

● 47R – 2 шт.
● 2R2 – 2 шт.
● 220R – 2 шт.
● 1R/0,5W – 2 шт.
● 1K – 4 шт.
● 10K – 2 шт.
● 2k7 – 4 шт.
● 100K – 2 шт.
● 220K – 2 шт.
● 2k2 – 1 шт.

Конденсаторы на напряжение не менее 16V:

● 1000mF электролит – 2 шт.
● 470mF электролит – 2 шт.
● 100mF электролит – 2 шт.
● 1mF электролит – 6 шт.
● 10mF электролит – 1 шт.
● 0.047mF (473) пленка – 2 шт.
● 0.1mF (104) пленка – 4 шт.
● 0.1mF (104) керамика – 1 шт.
● 0.0047mF (472) пленка – 2 шт.
● 470pF (471) керамика – 4 шт.

● Спаренный переменный резистор 20k + 20k — 4 шт.
● Разъем с болтовым зажимом 2 Pin 5 mm под монтаж на плату – 3 шт.
● Разъем с болтовым зажимом 3 Pin 2,54 mm под монтаж на плату – 1 шт.
● LED – Светодиод 5 mm красный – 1 шт.
● Панелька 8 Pin для JRC4558 – 1 шт.
● Алюминиевый радиатор для TDA2003 – 1 шт.
● Двойной RCA разъем – 1 шт.
● Терминал подключения акустики – 1 шт.

Скачать схему усилителя на TDA2003 & JRC4558, печатную плату LAY6 формата и datasheet_TDA2003 можно по прямой ссылке с нашего сайта, которая появится после клика по любой строке рекламного блока ниже кроме строки “Оплаченная реклама”. Размер файла – 0,93 Mb.

JRC4558 Распиновка операционного усилителя, характеристики, альтернативы и техническое описание

JRC4558 Двойной операционный усилитель

JRC4558 Двойной операционный усилитель IC

JRC4558 Двойной операционный усилитель IC

Распиновка сдвоенного операционного усилителя JRC4558

нажмите на картинку для увеличения

JRC4558 — это высокопроизводительный монолитный сдвоенный операционный усилитель.JRC4558 с внутренней компенсацией и построен на единственном кремниевом кристалле. Высокое усиление по напряжению (100 дБ тип.), Хорошее входное сопротивление (5 МОм тип.) И универсальный источник питания (от ± 4 до 18 В) делают его идеальным для использования в схемах педалей.

Описание контактов JRC4558:

Номер контакта

Имя контакта

Описание

1

ВЫХ (А)

Выходной контакт операционного усилителя A

2

Инвертирующий вход (A)

Инвертирующий входной вывод операционного усилителя A

3

Неинвертирующий вход (A)

Неинвертирующий входной вывод усилителя A

4

Питание (-Vs)

Минусовая клемма питания

5

Номер ссылки

Неинвертирующий входной вывод усилителя B

6

Выход

Инвертирующий входной вывод операционного усилителя B

7

Питание (+ VS)

Выходной контакт операционного усилителя B

8

+ В С

Положительный вывод питания

Характеристики и спецификации JRC4558
  • Диапазон напряжения питания: от ± 5 В до ± 15 В
  • Полоса пропускания: 3 МГц
  • №Усилителей: 2
  • Количество контактов: 8
  • Максимальная рабочая температура: 70 ° C
  • Мин. Рабочая температура: 0 ° C
  • Скорость нарастания: 1,7 В / мкс
  • Доступен в 8-контактном корпусе DIP и SOP

Примечание: Полную техническую информацию можно найти в таблице данных JRC4558 в конце этой страницы.

Альтернативные операционные усилители: LM158, LM158A, LM358, LM358A, LM2904, LM2904Q, LM4558, LM747

Где использовать JRC4558

JRC4558IC может использоваться в операционных схемах операционных усилителей общего назначения, таких как компаратор, дифференциальное усиление или математические операции.Более того, устройство, специально разработанное для таких приложений, как преобразователи-усилители, блоки усиления постоянного тока, упрощает реализацию в системах с одним напряжением питания. Например, эти устройства могут работать напрямую от стандартного источника питания 5 В, используемого в цифровой электронике, без дополнительного источника питания -5 В. В дополнение к двум из этих операционных усилителей на борту, устройство может одновременно выполнять две разные функции, что очень удобно в приложениях. Устройство пользуется популярностью среди любителей и инженеров за низкую стоимость и хорошую производительность.

Как использовать JRC4558

Как упоминалось выше, JRC4558 представляет собой ИС с двумя операционными усилителями. Схема внутреннего подключения JRC4558 показана ниже.

Теперь давайте возьмем один операционный усилитель из имеющихся двух и построим простую схему JRC4588 , чтобы объяснить его применение.

В приведенной выше схеме операционный усилитель действует как неинвертирующий усилитель (поскольку вход подается на неинвертирующий контакт операционного усилителя), а выход предоставляется как Vo.Также устройство питается от единственного источника напряжения VCC. У нас есть уравнение для выхода Vo = Входное напряжение * Коэффициент усиления.

Vout = Vi * (1 + R1 / R2)

Например: скажем, R1 = 100, R2 = 10 и входное напряжение Vi = 20 мВ. Тогда у нас будет Vo = 20м * (1 + 10) = 220мВ

Таким образом, мы реализовали схему усилителя операционного усилителя и аналогичным образом используем это устройство для разработки всех других схем применения операционного усилителя.

Приложения JRC4558
  • Одиночные усилители с заземлением в автомобилях и
  • Портативные приборы
  • Усилители выборки и хранения
  • Таймеры / мультивибраторы большой продолжительности (микросекунды, минуты-часы)
  • Приборы для измерения фототока
  • Система охранной сигнализации
  • Компараторы
  • Генераторы функций
  • Инструментальные усилители

2-D Модель JRC4558

2-D размеры для 8-выводного SOP корпуса JRC4558 приведены ниже

Схема усилителя

.Мостовая схема усилителя на TDA7294 Блок питания для усилителя tda7294

Блок питания

Как ни странно, но у многих проблемы начинаются уже здесь. Две наиболее частые ошибки:
— униполярный источник питания
— ориентация на напряжение вторичной обмотки трансформатора (действующее значение).

Трансформатор — должен иметь ДВЕ ВТОРИЧНЫЕ ОБМОТКИ … Или одну вторичную обмотку с отводом от средней точки (очень редко).Итак, если у вас трансформатор с двумя вторичными обмотками, то их необходимо подключать, как показано на схеме. Те. начало одной обмотки с концом другой (начало обмотки обозначено черной точкой, это показано на схеме). Напутал, ничего не выйдет. Когда обе обмотки подключены, проверяем напряжение в точках 1 и 2. Если есть напряжение, равное сумме напряжений обеих обмоток, значит, вы все подключили правильно. Точка соединения двух обмоток будет «общей» (земля, рамка, GND, называйте это как хотите).Это первая распространенная ошибка, как мы видим: обмоток должно быть две, а не одна.
Теперь вторая ошибка: В даташите (техническом описании микросхемы) на микросхему TDA7294 указано: для нагрузки 4 Ом рекомендуется питание +/- 27. Ошибка в том, что люди часто берут трансформатор с двумя обмотками на 27В, ЭТО НЕ ДЕЛАЙТЕ !!! Когда вы покупаете трансформатор, на нем пишут действующее значение , а вольтметр также показывает вам действующее значение.После выпрямления напряжения он заряжает конденсаторы. И они заряжаются до амплитудного значения , что в 1,41 (корень из 2) умножает на эффективное значение. Следовательно, чтобы микросхема имела напряжение 27В, то обмотки трансформатора должны быть на 20В (27 / 1,41 = 19,14 Так как трансформаторы не выдают такое напряжение, то берем самое близкое: 20В). Думаю, суть ясна.
Теперь о мощности: чтобы ТДА выдавал свои 70Вт, ему нужен трансформатор мощностью не менее 106Вт (КПД микросхемы 66%), желательно больше.Например, для стереоусилителя на TDA7294 очень подходит трансформатор 250Вт

Выпрямительный мост — Как правило, тут вопросов нет, но все же. Я лично предпочитаю устанавливать выпрямительные мосты, потому что с 4 диодами возиться не надо, так удобнее. Мост должен иметь следующие характеристики: обратное напряжение 100В, прямой ток 20А. Ставим такой мост и не переживаем, что в один прекрасный день он перегорит. Такого моста хватает на две микросхемы и емкость конденсаторов в БП составляет 60 «000мкФ (когда конденсаторы заряжены, через мост проходит очень большой ток)

Конденсаторы — Как видите, в схеме питания используются 2 типа конденсаторов: полярные (электролитические) и неполярные (пленочные).Неполярные (C2, C3) необходимы для подавления радиопомех. По емкости ставьте что будет: от 0,33 мкФ до 4 мкФ. Желательно поставить наши К73-17, конденсаторы неплохие. Полярные (C4-C7) необходимы для подавления пульсаций напряжения, к тому же они отдают свою энергию на пиках нагрузки усилителя (когда трансформатор не может обеспечить необходимый ток). Что касается емкости, люди до сих пор спорят, сколько еще нужно. На собственном опыте понял, что на одну микросхему достаточно 10000 мкФ на плечо.Напряжение конденсатора: выбирайте сами, в зависимости от блока питания. Если у вас трансформатор на 20В, то выпрямленное напряжение будет 28,2В (20 х 1,41 = 28,2), конденсаторы можно поставить на 35В. То же самое и с неполярными. Вроде ничего не упустил …
В итоге мы получили блок питания с 3 выводами: «+», «-» и «общий». Закончив с блоком питания, перейдем к микросхеме.

Напряжение питания

Есть такие крайности, запитывают TDA7294 от 45В, потом удивляются: а почему горит? Загорается потому, что микросхема работает на пределе.Теперь мне скажут: «У меня +/- 50В и все работает, не гони !!!», ответ простой: «Включи максимальную громкость и останови время по секундомеру»

Если у вас нагрузка 4 Ом, то оптимальным источником питания будет +/- 27 В (обмотки трансформатора на 20 В).
Если у вас нагрузка 8 Ом, то оптимальным источником питания будет +/- 35 В (обмотки трансформатора на 25V)
При таком напряжении питания микросхема проработает долго и без глюков (короткое замыкание вывода выдержал минуту, ничего не перегорело, не знаю как обстоят дела с этим из товарищи крайние, молчат)
И еще одно: если вы все-таки решили сделать напряжение питания больше нормы, то не забывайте: от искажений все равно не уйти.Более 70Вт (напряжение питания +/- 27В) из микросхемы выдавливать бесполезно, потому что слушать этот скрежет невозможно!

Вот график зависимости искажений (THD) от выходной мощности (Pout):

Как видим, при выходной мощности 70Вт искажения находятся в районе 0,3-0,8% — это вполне приемлемо и на слух не заметно. При мощности 85Вт искажения уже 10%, это уже хрипы и хрипы, вообще невозможно слушать звук с такими искажениями.Отсюда получается, что, увеличивая напряжение питания, вы увеличиваете выходную мощность микросхемы, а в чем смысл? Все равно после 70W прослушивание невозможно !!! Так что учтите, здесь нет плюсов.

Схема подключения — оригинальная (обычная)


С1 — Лучше поставить пленочный конденсатор К73-17, емкость от 0,33 мкФ и выше (чем больше емкость, тем меньше затухает низкая частота, т.е.е. всеми любимый бас).
C2 — Лучше выставить 220мкФ 50В — опять же басы будут лучше
C3, C4 — 22мкФ 50В — определить время включения микросхемы (чем больше емкость, тем больше продолжительность включения )
C5 — вот он, конденсатор ПОС (как его подключить я писал в пункте 2.1 (в самом конце). Так же лучше взять 220мкФ 50В (угадать 3 раза … басы будут лучше)
C7, C9 — Пленка, любой номинал: 0.33мкФ и выше для напряжения 50В и выше
C6, C8 — Вам не обязательно, у нас уже есть конденсаторы в БП

R2, R3 — Определите усиление. По умолчанию 32 (R3 / R2), лучше не менять
R4, R5 — По сути та же функция, что и C3, C4

На схеме непонятные терминалы VM и VSTBY — их нужно подключать к БЛОКУ ПИТАНИЯ, иначе ничего работать не будет.

Цепи переключения — мостовые

Схема также взята из даташита:

По сути, эта схема представляет собой 2 простых усилителя, с той лишь разницей, что колонка (нагрузка) подключена между выходами усилителя.Еще пара нюансов, о них чуть позже. Эту схему можно использовать при нагрузке 8 Ом (Оптимальное питание микросхем +/- 25 В) или 16 Ом (Оптимальное питание +/- 33 В). Для нагрузки в 4 Ом нет смысла делать мостовую схему, микросхемы не выдержат ток — думаю результат известен.
Как я уже сказал выше, мостовая схема собрана из 2х обычных усилителей. В этом случае вход второго усилителя заземлен.Также прошу обратить внимание на резистор, который включен между 14 «ножкой» первой микросхемы (на схеме вверху) и второй «ножкой» второй микросхемы (на схеме внизу). Это резистор обратной связи, без подключения усилитель работать не будет.
Цепи Mute (10-я «нога») и Stand-By (9-я «нога») также были изменены. Неважно, делай как хочешь. Главное, чтобы напряжение на лапах Mute и St-By было больше 5В, тогда микросхема заработает.

Несколько слов о функциях отключения звука и ожидания

Mute — По сути, эта функция микросхемы позволяет отключать звук на входе. Когда напряжение на выводе Mute (10-я ножка микросхемы) составляет от 0 В до 2,3 В, входной сигнал ослабляется на 80 дБ. Когда напряжение на 10 ноге больше 3,5 В, затухания не происходит.
— Stand-By — Перевести усилитель в режим ожидания. Эта функция отключает питание выходных каскадов микросхемы.При напряжении на 9 выводе микросхемы более 3 вольт выходные каскады работают в штатном режиме.

Есть два способа управлять этими функциями:

В чем разница? По сути ничего, делай как хочешь. Я лично выбрал первый вариант (раздельное управление)
Выходы обеих цепей нужно подключить либо к «+» питанию (в данном случае микросхема горит, звук есть), либо к «общему» ( микросхема выключена, звука нет).

Печатная плата

Вот печатная плата для формата TDA7294 Sprint-Layout: скачать.

Плата нарисована со стороны дорожек, т.е. при печати необходимо зеркальное отражение (для лазерно-железного способа изготовления печатных плат)
Печатную плату я сделал универсальной, можно собрать как простую схему, так и мост на нем. Макет спринта требуется для просмотра.
Давайте пройдемся по доске и проанализируем, к чему это относится:

Основная плата (вверху) — содержит 4 простые схемы с возможностью объединения их в мост.Те. на этой плате можно собрать либо 4 канала, либо 2 канала моста, либо 2 простых канала и один мост. Универсальный одним словом.
Обратите внимание на резистор 22 кОм, обведенный красным квадратом, его необходимо припаять, если вы планируете делать мостовую схему, вам также необходимо припаять входной конденсатор, как показано на проводке (крестик и стрелка). Радиатор можно купить в магазине Чип и Дип, там такой 10х30см продается, плата сделана именно для него.
Mute / St-By Board — Так уж вышло, что я сделал отдельную плату для этих функций.Подключаем все по схеме. Mute (St-By) Switch — это переключатель (тумблер), разводка показывает, какие контакты нужно замкнуть, чтобы микросхема заработала.

Подключите сигнальные провода от платы Mute / St-By на основной плате следующим образом:

Подключите провода питания (+ V и GND) к источнику питания.
Конденсаторы могут питаться 22мкФ 50В (не 5 штук подряд, а одна штука. Количество конденсаторов зависит от количества микросхем, управляемых этой платой)
Платы питания. Тут все просто, перепаиваем мост, электролитические конденсаторы, подключаем провода, ПОЛЯРНОСТЬ НЕ ПУТЬ !!!

Надеюсь, сборка будет простой. Плата проверена, все работает. При правильной сборке усилитель запускается сразу.

Усилитель не заработал с первого раза
Ну бывает. Отключаем усилитель от сети и начинаем искать ошибку в установке, как правило, в 80% случаев ошибка заключается в неправильной установке.Если ничего не найдено, то снова включаем усилитель, берем вольтметр и проверяем напряжения:
— Начнем с напряжения питания: на 7-й и 13-й лапах должно быть питание «+»; На 8-й и 15-й лапах должно быть «-» сила. Напряжения должны быть одинаковой величины (хотя бы разброс не должен превышать 0,5В).
— 9-я и 10-я лапы должны иметь напряжение более 5В. Если напряжение меньше, значит, вы ошиблись в плате Mute / St-By (поменяли полярность, неправильно поставили тумблер)
— Если вход закорочен на массу, на выходе усилителя должно быть 0 В. .Если там напряжение больше 1В, значит уже что-то с микросхемой (возможно брак или левая микросхема)
Если все в порядке, значит микросхема должна работать. Проверьте уровень громкости источника звука. Когда только собрал этот усилитель, подключаю … нет звука … через 2 секунды все начало играть, знаете почему? Момент включения усилителя выпал на паузу между треками, вот как это бывает.

(C) Михаил aka ~ D «Evil ~ St.СПб, 2006.

В данной статье речь пойдет о довольно распространенной и популярной микросхеме усилителя TDA7294 … Рассмотрим ее краткое описание, технические характеристики, типовые схемы подключения и приведем схему усилителя с печатной платой.

Описание микросхемы TDA7294

Микросхема TDA7294 представляет собой монолитную интегральную схему в корпусе MULTIWATT15. Он предназначен для использования в качестве усилителя Hi-Fi AB. Благодаря широкому диапазону напряжения питания и высокому выходному току TDA7294 способен обеспечивать высокую выходную мощность с импедансом динамиков 4 Ом и 8 Ом.

TDA7294 имеет низкий уровень шума, низкие искажения, хорошее подавление пульсаций и может работать в широком диапазоне напряжений питания. Микросхема имеет встроенную защиту от короткого замыкания и отключения при перегреве. Встроенная функция отключения звука позволяет легко дистанционно управлять усилителем, предотвращая шум.

Этот интегрированный усилитель прост в использовании и требует нескольких внешних компонентов для полноценной работы.

Технические характеристики TDA7294

Размеры чипа:

Как было сказано выше, микросхема TDA7294 производится в корпусе MULTIWATT15 и имеет следующую распиновку:

  1. GND (общий провод)
  2. Инвертирующий вход
  3. Неинвертирующий вход (прямой вход)
  4. In + Без звука
  5. Н.С. (не используется)
  6. Начальный загрузчик
  7. Ожидание
  8. Н.З. (не используется)
  9. Н.З. (не используется)
  10. + VS (плюс мощность)
  11. Из
  12. -Вс (минус мощность)

Следует обратить внимание на то, что корпус микросхемы подключен не к общей линии питания, а к минусовой цепи питания (вывод 15)

Типовая электрическая схема для TDA7294 из техпаспорта


Схема подключения моста

Бриджинг — включение усилителя к динамикам, при котором каналы стереоусилителя работают в режиме моноблочных усилителей мощности.Они усиливают тот же сигнал, но в противофазе. В этом случае динамик подключается между двумя выходами каналов усиления. Бриджинг позволяет значительно увеличить мощность усилителя

.

По сути, эта мостовая схема из даташита представляет собой не что иное, как два простых усилителя на выходах, которые подключены к аудиоколонке. Эта схема подключения может использоваться только с импедансом динамика 8 Ом или 16 Ом. С динамиком на 4 Ом велика вероятность выхода из строя микросхемы.


Среди интегрированных усилителей мощности TDA7294 является прямым конкурентом LM3886.

Пример использования TDA7294

Это простая схема усилителя мощностью 70 Вт. Конденсаторы должны быть рассчитаны минимум на 50 вольт. Для нормальной работы схемы микросхему TDA7294 необходимо установить на радиатор площадью около 500 см2. Монтаж производится на одностороннюю доску, изготовленную по.

Печатная плата и расположение элементов на ней:

TDA7294 усилитель питания

Для питания усилителя с нагрузкой 4 Ом блок питания должен быть 27 вольт, при импедансе динамика 8 Ом напряжение уже должно быть 35 вольт.

Блок питания усилителя TDA7294 состоит из понижающего трансформатора Тр1 с вторичной обмоткой на 40 вольт (50 вольт при нагрузке 8 Ом) с отводом посередине или двух обмоток по 20 вольт (25 вольт при нагрузке 8 Ом). нагрузка 8 Ом) при токе нагрузки до 4 ампер. Диодный мост должен отвечать следующим требованиям: прямой ток не менее 20 ампер и обратное напряжение не менее 100 вольт. При успехе диодный мост можно заменить четырьмя выпрямительными диодами с соответствующими характеристиками.

Конденсаторы электролитического фильтра C3 и C4 в основном предназначены для снятия пиковой нагрузки усилителя и устранения пульсаций напряжения на выпрямительном мосту. Эти конденсаторы имеют емкость 10 000 мкФ при рабочем напряжении не менее 50 вольт. Неполярные конденсаторы (пленочные) С1 и С2 могут быть от 0,5 до 4 мкФ при напряжении питания не менее 50 вольт.

Не допускается разбаланс напряжений, напряжение в обоих плечах выпрямителя должно быть одинаковым.

(1,2 Мб, скачано: 3 808)

Полный УНЧ 2×70 Вт на TDA7294.

При сборке усилителя на микросхемах TDA7294 — неплохой выбор. Что ж, однако мы не будем останавливаться на технических характеристиках, вы можете увидеть их в PDF-файле TDA7294_datasheet, находящемся в папке для скачивания материала по сборке этого УНЧ. Как вы уже поняли из названия статьи, это полная схема усилителя, содержащая блок питания, каскады предварительного усиления с трехполосным регулированием тембра, реализованные на двух обычных операционных усилителях 4558, два канала каскадов мощности и блок защиты.Принципиальная схема показана ниже:

При напряжении питания ± 35 В на нагрузке 8 Ом вы получите мощность 70 Вт.

Источники печатной платы следующие:

Формат платы LAY6:

Расположение элементов на плате усилителя:

Фото формата платы LAY:

На плате имеется разъем J5 для подключения датчик температуры (биметаллический термостат), он обозначается В60-70. В штатном режиме его контакты разомкнуты, при нагреве до 60 ° С контакты замыкаются, реле отключает нагрузку.В принципе можно использовать термодатчики с нормально замкнутыми контактами, рассчитанные на работу при 60 … 70 ° С, только он должен быть включен в зазоре между эмиттером транзистора Q6 и общим проводом, при этом разъем J5 не используется. Если вы не собираетесь использовать эту функцию, оставьте разъем J5 пустым.

Операционные усилители устанавливаются в розетки. Реле на напряжение срабатывания 12 Вольт с двумя группами переключающих контактов, контакты должны выдерживать 5 ампер.

Печатная плата предохранителя формата LAY6:

Фото вид платы предохранителя LAY формата:

Разъем питания блока защиты расположен на плате чуть выше разъема J5.Просто установите перемычку между этим разъемом и основным разъемом питания, как показано на рисунке ниже:

Внешние соединения:

Дополнительная информация:

4 Ом — 2×18 В, 50 Гц
8 Ом — 2×24 В, 50 Гц

При питании от 2×18 В, 50 Гц:

Резисторы R1, R2 — 1 кОм 2 Вт
Резистор резистора — 150 Ом 2 Вт

В при питании от сети Резисторы R1, R2 — 1,5 кОм 2Вт
Резистор RES — 300 Ом 2Вт

Операционный усилитель JRC4558 можно заменить на NE5532 или TL072.

Обращаем ваше внимание, со стороны проводников печатной платы между контактами катушки реле установлен диод LL4148 в SMD версии, можно припаять обычный 1N4148.

На плате рядом с регулятором громкости есть точка GND, она предназначена для заземления корпусов всех контроллеров. Этот кусок голого медного провода хорошо виден на основной картинке новости.

Перечень элементов для повторения схемы усилителя на TDA7293 (TDA7294):

Конденсаторы электролитические:

10000мФ / 50В — 2 шт.
100mF / 50-63V — 9 шт.
22mF — 5 шт.
10mF — 6 шт.
47mF — 2 шт.
2,2mF — 2 шт.

Пленочные конденсаторы:

1 мФ — 8 шт.
100н — 8 шт.
6н8 — 2 шт.
4н7 — 2 шт.
22н — 2 шт.
47н — 2 шт.
100пФ — 2 шт.
47пФ — 4 шт.

резисторы 0,25Вт:

220R — 1 шт.
680R — 2 шт.
1К — 6 шт.
1К5 — 2 шт.
3К9 — 4 шт.
10К — 10 шт.
20К — 2 шт.
22K — 8 шт.
30К — 2 шт.
47К — 4 шт.
220К — 3 шт.

резисторы 0,5Вт:

резисторы 2Вт:

РЭС — 300Р — 2 шт.
100Р — 2 шт.

Диоды:

Стабилитроны 12В 1Вт — 2 шт.
1н4148 — 1 шт.
LL4148 — 1 шт.
1н4007 — 3 шт.
Мост 8 … 10А — 1 шт.

Переменные резисторы:

A50K — 1 шт.
Б50К — 3 шт.

Микросхемы:

NE5532 — 2 шт.
TDA7293 (TDA7294) — 2 шт.

Разъемы:

3x — 1 шт.
2x — 2 шт.

Реле — 1 шт.

Транзисторы:

BC547 — 5 шт.
LM7812 — 1 шт.

Принципиальную схему усилителя для TDA7294, TDA7294_datasheet, печатных плат формата LAY6 вы можете скачать одним файлом с нашего сайта.Размер архива — 4 Мб.

Одним из первых я собрал усилитель на TDA7294 по схеме, предложенной производителем.

При этом качество воспроизведения звука, особенно в области высоких частот, меня не очень устраивало. В Интернете мое внимание привлекла статья LINCOR, размещенная на datagor.ru. Меня заинтриговали восторженные отзывы автора о звучании УМЗЧ на TDA7294, собранном по схеме управляемого напряжением источника тока (ИТУН).В итоге собрал УМЗЧ по следующей схеме.

Схема работает следующим образом. Сигнал со входа IN проходит через проходной конденсатор C1 на плечо R1 R3 низкоомной обратной связи, которое вместе с конденсатором C2 образует фильтр нижних частот, предотвращающий проникновение звукоснимателей и высокочастотного шума в звук. дорожка. Входная цепь вместе с резистором R4 создает первый сегмент ООС, который равен 2,34. Далее, если бы не датчик тока R7, коэффициент усиления второй цепи был бы установлен соотношением R5 / R6 и был бы равен 45.5. Последний Ku будет около 100. Однако датчик тока в цепи все еще присутствует, и его сигнал, суммируемый с падением напряжения на R6, создает частичный OOS для тока. У нашей схемы номиналы Ku = 15,5.

Характеристики усилителя при работе на нагрузке 4 Ом:

— Диапазон рабочих частот (Гц) — 20-20000;

— Напряжение питания (В) — ± 30;

— Номинальное входное напряжение (В) — 0,6;

— Номинальная выходная мощность (Вт) — 73;

— Входное сопротивление (кОм) — 9.4;

— THD при 60Вт, не более (%) — 0,01.

На печатной плате разводится параметрический стабилизатор на 12 В, для питания служебных цепей 9 и 10 TDA7294, показанных на рисунке.

В разделе «Играй!» Положение, усилитель находится в разблокированном состоянии и каждую секунду готов к работе. В положении «Mute» входной и выходной каскады микросхемы блокируются, а ее потребление снижается до минимальных токов дежурства. Емкости C11 C12 увеличены вдвое по сравнению со стандартной, чтобы обеспечить более длительную задержку при включении и предотвратить щелчок в динамике даже при длительной зарядке конденсаторов блока питания.

Детали усилителя

Все резисторы, за исключением R7 и R8, представляют собой углеродные или металлопленочные резисторы на 0,125–0,25 Вт, такие как C1-4, C2-23 или MLT-0,25. Резистор R7 представляет собой резистор с проволочной обмоткой мощностью 5 Вт. Рекомендуются белые резисторы SQP в керамическом корпусе. R8 — резистор цепи Зобеля, угольный, проволочный или металлопленочный на 2Вт.

C1 — пленка высшего качества, лавсан или полипропилен. К73-17 на 63В даст удовлетворительный результат. С2 — диск керамический или любой другой, например К10-17Б.С3 — электролит высочайшего качества на напряжение не менее 35 В, С4 С7, С8, С9 — пленочный типа К73-17 на 63 В. С5 С6 — электролитический на напряжение не менее 50 В. С11 С12 — любой электролитический на напряжение не менее 25 В. D1 — любой стабилитрон 12 … 15 В мощностью не менее 0,5 Вт. Вместо микросхемы TDA7294 можно использовать TDA7296 … 7293. В случае с при использовании TDA7296, TDA7295, TDA7293 необходимо откусить или загнуть и не паять 5-ю ножку микросхемы.

Обе выходные клеммы усилителя «горячие», ни одна из них не заземлена.акустическая система также является звеном обратной связи. Динамик включается между и.

Ниже приведен макет платы с видами сбоку элементов и проводов, созданными с помощью Sprint-Layout_6.0.


Автор статьи: П.Е. Новик

Введение

Разработка усилителя всегда была сложной задачей. К счастью, в последние годы появилось множество комплексных решений, облегчающих жизнь дизайнерам-любителям. Я тоже не стал усложнять себе задачу и выбрал самый простой, качественный, с небольшим количеством деталей, не требующий настройки и стабильно работающий усилитель на микросхеме TDA7294 от SGS-THOMSON MICROELECTRONICS.В последнее время в Интернете распространились претензии к данной микросхеме, которые выражались примерно так: «самопроизвольное возбуждение, с неправильной разводкой; ожоги по любой причине и т. Д.». Ничего подобного. Сжечь его можно только неправильным включением или замыканием, а случаев возбуждения замечено ни разу, и не только у меня. Кроме того, он имеет внутреннюю защиту от короткого замыкания нагрузки и защиту от перегрева. Он также имеет функцию отключения звука (используется для предотвращения щелчков при включении) и функцию ожидания (при отсутствии сигнала).Эта ИС относится к ULF класса AB. Одной из основных особенностей данной микросхемы является использование полевых транзисторов в предварительном и выходном каскадах усиления. К его достоинствам можно отнести высокую выходную мощность (до 100 Вт при нагрузке 4 Ом), возможность работы в широком диапазоне питающих напряжений, высокие технические характеристики (низкие искажения, низкий уровень шума, широкий диапазон рабочих частот и т. Д.) , минимально необходимые внешние компоненты и невысокая стоимость

Основные характеристики TDA7294:

Параметр

Условия

Минимум

Типичный Максимум шт.
Напряжение питания ± 10 ± 40 В
Диапазон частот сигнал 3 дБ
Выходная мощность 1 Вт
20-20000 Гц
Долгосрочная выходная мощность (RMS) коэффициент гармоник 0.5%:
Uп = ± 35 В, Rн = 8 Ом
Uп = ± 31 В, Rн = 6 Ом
Uп = ± 27 В, Rн = 4 Ом

60
60
60

70
70
70
Вт
Пиковая выходная мощность музыки (RMS), длительность 1 сек. коэффициент гармоник 10%:
Uп = ± 38 В, Rн = 8 Ом
Uп = ± 33 В, Rн = 6 Ом
Uп = ± 29 В, Rн = 4 Ом

100
100
100
Вт
Полный коэффициент гармонических искажений Po = 5Вт; 1кГц
Po = 0.1-50Вт; 20-20000 Гц
0,005

0,1
%
Uп = ± 27 В, Rн = 4 Ом:
Po = 5Вт; 1кГц
Po = 0,1-50Вт; 20-20000 Гц

0,01
%
Температура срабатывания защиты 145 0 С
Ток покоя 20 30 60 мА
Входное сопротивление 100 кОм
Коэффициент усиления по напряжению 24 30 40 дБ
Пиковый выходной ток 10 И
Диапазон рабочих температур 0 70 0 С
Термическое сопротивление корпуса 1,5 0 с / ш

(в формате PDF).

Схем включения для этой микросхемы очень много, рассмотрю самую простую:

Типовая схема подключения:

Список элементов:

Позиция Имя Тип сумма
C1 0,47 мкФ К73-17 1
C2, C4, C5, C10 22 мкФ x 50 В К50-35 4
C3 100 пФ 1
C6, C7 220 мкФ x 50 В К50-35 2
C8, C9 0.1 мкФ К73-17 2
DA1 TDA7294 1
R1 680 Ом МЛТ-0,25 1
R2 … R4 22 кОм МЛТ-0,25 3
R5 10 кОм МЛТ-0,25 1
R6 47 кОм МЛТ-0.25 1
R7 15 кОм МЛТ-0,25 1

Микросхема должна быть установлена ​​на радиатор площадью> 600 см 2. Будьте внимательны, на корпусе микросхемы находится не общий, а отрицательный источник питания! При установке микросхемы на радиатор лучше использовать термопасту. Желательно между микросхемой и радиатором проложить диэлектрик (например, слюду).Первое время я не придал этому значения, подумал, с чего бы мне так бояться закрывать радиатор корпусом, но в процессе отладки конструкции случайно упавший со стола пинцет закрыл радиатор на дело. Взрыв был отличный! Микросхемы просто разлетелись на куски! В общем отделался легким испугом и 10 долларами :). На плате с усилителем также желательно подавать питание на мощные электролиты 10000мк х 50в, чтобы при пиках мощности провода от блока питания не давали перепадов напряжения.Вообще, чем больше емкость конденсаторов на блоке питания, тем лучше, как говорится, «сливочным маслом кашу не испортишь». Конденсатор С3 можно снять (или не установить), что я и сделал. Как оказалось, именно из-за него при включении регулятора громкости (простой переменный резистор) перед усилителем получилась RC-цепочка, которая при увеличении громкости косила высокие частоты, но в целом это нужен для предотвращения возбуждения усилителя при подаче на вход ультразвука.Вместо С6, С7 на плату ставлю 10000мк х 50в, С8, С9 можно поставить любое близкое значение — это фильтры питания, они могут быть в блоке питания, а можно их припаять навесной установкой, которую я сделал.

Плата:

Лично я не очень люблю использовать готовые платы по одной простой причине — сложно найти элементы точно такого же размера. Но в усилителе проводка может сильно повлиять на качество звука, поэтому вам решать, какую плату выбрать. Так как собирал усилитель сразу на 5-6 каналов, соответственно плата сразу на 3 канала:

В векторном формате (Corel Draw 12)
Блок питания усилителя, фильтр нижних частот и т. Д.

Блок питания

Почему-то блок питания усилителя вызывает много вопросов. На самом деле она просто есть, все довольно просто. Трансформатор, диодный мост и конденсаторы — основные элементы блока питания. Этого достаточно, чтобы собрать простейший блок питания.

Для питания усилителя мощности стабилизация напряжения не важна, а важна емкость конденсаторов, чем больше, тем лучше.Также важна толщина проводов от блока питания к усилителю.

У меня блок питания реализован следующим образом:

Источник питания + -15 В предназначен для питания операционных усилителей предварительных каскадов усилителей. Можно обойтись без дополнительных обмоток и диодных мостов, запитав модуль стабилизации от 40В, но стабилизатор должен будет гасить очень большое падение напряжения, что приведет к значительному нагреву микросхем стабилизатора.Чипы стабилизатора 7805/7905 — импортные аналоги нашего КРЕН.

Возможны варианты блоков А1 и А2:

Блок A1 — фильтр для подавления шума мощности.

Блок А2 — блок стабилизированных напряжений + -15В. Первый вариант прост в реализации, для питания слаботочных источников, второй — качественный стабилизатор, но требует точного подбора компонентов (резисторов), иначе вы получите перекос «+» и «-» плечах, которые затем дадут нулевой перекос на операционных усилителях.

Трансформатор

Мощность трансформатора питания стереоусилителя на 100 Вт должна составлять около 200 Вт. Поскольку я делал 5-канальный усилитель, мне потребовался более мощный трансформатор. Но мне не нужно было откачивать все 100 Вт, и все каналы не могут одновременно отключать питание. Наткнулся на рынке трансформатор ТЕСЛА (внизу на фото) на 250 Вт — 4 обмотки с проводом 1,5 мм на 17 В и 4 обмотки на 6,3 В. Соединив их последовательно, я получил требуемые напряжения, правда пришлось немного перемотать две обмотки по 17В, чтобы получить суммарное напряжение двух обмоток ~ 27-30В, так как обмотки были сверху — это было несложно.

Замечательная вещь — тороидальный трансформатор, такие используются для питания галогенных ламп в лампах, их много на рынках и в магазинах. Если конструктивно поставить два таких трансформатора один на другой, излучение будет взаимно компенсироваться, что снизит наводку на элементах усилителя. Беда в том, что у них одна обмотка на 12В. На нашем радиорынке вы можете сделать такой трансформатор на заказ, но это удовольствие того стоит. В принципе можно купить 2 трансформатора по 100-150Вт и перемотать вторичные обмотки, количество витков вторичной обмотки нужно будет увеличить примерно на 2-2.4 раза.

Диоды / диодные мосты

Можно купить импортные диодные сборки на ток 8-12А, это значительно упрощает конструкцию. Я использовал импульсные диоды КД 213, причем делал это отдельно по мосту для каждого плеча, чтобы дать запас по току для диодов. При включении заряжаются мощные конденсаторы, выброс тока очень значительный, при напряжении 40 В и емкости 10000 мкФ зарядный ток такого конденсатора составляет ~ 10 А соответственно по двум плечам 20А.В этом случае диоды трансформатора и выпрямителя кратковременно работают в режиме короткого замыкания. Пробой диодов по току приведет к неприятным последствиям. На радиаторах установили диоды, но нагрева самих диодов я не обнаружил — радиаторы были холодными. Чтобы исключить помехи в питании, рекомендуется параллельно каждому диоду в мосту установить конденсатор К73-17 емкостью ~ 0,33 мкФ. Я действительно этого не сделал. В цепи + -15В можно использовать мосты типа КЦ405, на ток 1-2А.

Дизайн

Законченное строительство.

Самое скучное — это корпус. В качестве кейса я взял старый тонкий корпус от персонального компьютера. Пришлось немного укоротить по глубине, хотя это было непросто. Думаю, что случай оказался удачным — блок питания находится в отдельном отсеке и в корпус можно свободно поместить еще 3 канала усиления.

После натурных испытаний выяснилось, что поставить вентиляторы для обдува радиаторов нелишним, несмотря на то, что размеры радиаторов весьма внушительные.Пришлось проделать отверстие в корпусе снизу и сверху, для хорошей вентиляции. Вентиляторы подключаются через подстроечный резистор 100 Ом 1 Вт на самой низкой скорости (см. Следующий рисунок).

Блок усилителя

Микросхемы на слюде и термопасте, винты тоже должны быть заизолированы. Радиаторы и плата прикручены к корпусу через диэлектрические стойки.

Входные цепи

Очень хотелось этого не делать, только в надежде, что это все временно…

После подвешивания этих кишок в динамиках появился небольшой гул, видимо с «землей» что-то не так. Я мечтаю о том дне, когда выкину все это из усилителя и буду использовать только как усилитель мощности.

Сумматор, фильтр низких частот, фазовращатель

Блок регулирования

Результат

Получилось красивее со спины, хоть попой вперед и поворачиваешь… 🙂


Стоимость строительства.

ТДА 7294 25,00 $
конденсаторы (мощные электролиты) 15,00 $
конденсаторы (прочие) 15,00 $
разъемы 8,00 $
кнопка включения 1,00 $
диоды $ 0,50
трансформатор $ 10,50
радиаторы с охладителями 40,00 $
резисторы 3,00 $
переменные резисторы + ручки 10,00 $
бисквит $ 5,00
кузов $ 5,00
операционные усилители 4,00 $
Сетевые фильтры 2,00 $
Итого 144,00 $

Да что-то было не дешево.Скорее всего, я что-то не учел, просто купил, как всегда, всего гораздо больше, потому что пришлось экспериментировать, и я сжег 2 микросхемы и взорвал один мощный электролит (все это не учел) . Это расчет 5-ти канального усилителя. Как видите, радиаторы оказались очень дорогими, я использовал недорогие, но массивные процессорные кулеры, в то время (полтора года назад) они очень хорошо подходили для охлаждения процессоров. Учитывая, что ресивер начального уровня можно купить за 240 долларов, то можно подумать, нужен ли он вам :), правда, есть усилитель более низкого качества.Усилители этого класса стоят около 500 долларов.

Перечень радиоэлементов
Обозначение Тип Номинал сумма Примечание Оценка Мой блокнот
DA1 Усилитель звука

TDA7294

1 В блокнот
C1 Конденсатор 0.47 мкФ 1 К73-17 В блокнот
C2, C4, C5, C10 22 мкФ x 50 В 4 К50-35 В блокнот
C3 Конденсатор100 пФ 1 В блокнот
C6, C7 Электролитический конденсатор 220 мкФ x 50 В 2 К50-35 В блокнот
C8, C9 Конденсатор 0.1 мкФ 2 К73-17 В блокнот
R1 Резистор

680 Ом

1 МЛТ-0,25 В блокнот
R2-R4 Резистор

22 кОм

3 МЛТ-0,25 В блокнот
R5 Резистор

Дихотомия ячеек корзины в функции микросхемы

J Physiol.2012 15 февраля; 590 (Pt 4): 683–694.

Кафедра анатомии и нейробиологии, Калифорнийский университет, Ирвин, Калифорния, США

Автор, ответственный за переписку К. Армстронг: 139 Ирвин Холл, Кафедра анатомии и нейробиологии, Калифорнийский университет, Ирвин, Калифорния
-1280, США. Электронная почта: ude.icu@rtsmramc

Этот отчет был представлен на The Journal of Physiology Symposium on Кортикальные тормозные нейронные «корзины»: от функции цепи до нарушения , который состоялся на ежегодном собрании Общества неврологии, Вашингтон Округ Колумбия, США, 11 ноября 2011 г.Он подготовлен по заказу редколлегии и отражает точку зрения автора.

Поступило 11.11.2011; Принято 21 декабря 2011 г.

Copyright © 2012 Авторы. The Journal of Physiology © 2012 The Physiological SocietyЭта статья цитируется другими статьями в PMC.

Abstract

В каждой области мозга существует множество типов ГАМКергических клеток, и считается, что каждый тип клеток играет уникальную роль в модуляции выхода основных клеток. Клетки-корзинки, чьи окончания аксонов окружают сомы основных клеток и проксимальные дендриты, имеют привилегированное и влиятельное положение для регулирования активации основных клеток.В этом обзоре исследуется дихотомия двух классов корзинчатых клеток, холецистокинин (CCK) и парвальбумин (PV), корзиночных клеток, начиная с различий на уровне отдельной клетки и затем с упором на два пути усиления этой внутренней дихотомии. внешними факторами. Нейромодулирующие воздействия, примером которых являются эффекты пептида CCK, динамически усиливают дифференциальные функции двух типов клеток. Спецификации на уровне основной постсинаптической клетки, включая специфические для входа различия в обработке хлоридов и различия в паттернах дальних проекций основных клеток-мишеней, также усиливают отчетливую сетевую функцию корзинчатых клеток.В этом обзоре будут освещены новые результаты, касающиеся роли нейромодуляторного контроля и постсинаптического паттерна дальнодействующих проекций в определении функции корзиночных клеток.

Разнообразие ГАМКергических интернейронов и их роли в нормальной и ненормальной функции сети сложны, и интерпретация этих ролей постоянно развивается. Классификация различных типов ГАМКергических клеток учитывает ряд факторов, которые включают аксональную и дендритную связность, морфологию, внутренние электрофизиологические свойства, комбинации молекулярных маркеров, временные характеристики возбуждения во время колебаний сети и происхождение развития.Клетки корзины (BC) — это ГАМКергические клетки, которые синапсируют с сомами и проксимальными дендритами своих основных клеток-мишеней. Считается, что это перисоматическое синаптическое устройство имеет особое преимущество при влиянии на продукцию основных клеток. БК можно функционально и анатомически разделить на две неперекрывающиеся популяции на основании их иммунопозитивности к парвальбумину (PV) и холецистокинину (CCK). PV BC также называют корзиночными клетками с быстрым выбросом из-за их быстрых, неадаптируемых паттернов возбуждения и быстрых постоянных времени мембраны, в то время как CCK BC также называют корзиночными клетками с регулярными выбросами из-за их аккомодационных паттернов и более медленных постоянных времени.Было показано, что между этими двумя классами BC существует ряд дополнительных дихотомий ().

Обобщение внутренних различий между PV- и CCK-содержащими клетками корзины и их синапсами

Как описано в тексте, CCK BC и PV BC нацелены на перисоматическую область постсинаптических основных клеток, но распределение синапсов CCK BC несколько смещено по направлению к проксимальному дендриту, что указывает на небольшую доменную специфичность. BC PV (показаны зеленым) имеют схему быстрого всплеска (слева, зеленая вставка) и в основном активируются глутаматергическим входом с прямой связью (синие входы) с высокой временной точностью, в то время как BC CCK (показаны желтым) имеют регулярные схемы запуска всплесков (справа , желтая вставка) и из-за их внутренней склонности к временному суммированию лучше всего активируются конвергентным глутаматергическим входом с прямой связью и обратной связью (фиолетовый).BC PV и BC CCK активны на разных фазах тета-цикла (верхняя правая серая вставка). BC CCK экспрессируют рецепторы M1 (оранжевый овал) и M3 (зеленый овал) мускаринового ацетилхолина (mACh), а также никотиновые рецепторы ацетилхолина α7 или α4 (nACh, бордовый пятиугольник) и рецепторы 5HT 3 (темно-синий прямоугольник). Вход 5HT (красный вход) также может влиять на рецепторы 5HT 1B (розовый прямоугольник) на бутонах пирамидных клеток CA1 для уменьшения прямого возбуждения CCK BC. PV BC экспрессируют рецепторы M1, внесинаптические α 1 -содержащие рецепторы GABA A (голубые овалы) и рецепторы CCK 2 (оранжевые линии), связанные с путем G i / o , что приводит к открытию каналов TRP (темно-синие овалы) — неселективные катионные каналы, деполяризующие клетку (см. также).В то же время рецепторы CCK 2 на пирамидных клетках (оранжевые линии, правая круглая вставка) связаны с белками G q , которые активируют молекулярный каскад, ведущий к синтезу эндоканнабиноидов (маленькие черные восьмиугольники). Эндоканнабиноиды, синтезируемые в ответ на этот или другие сигналы, ретроградно перемещаются к рецепторам CB1 (зеленые линии) на пресинаптических окончаниях CCK BC для подавления высвобождения ГАМК (маленькие оранжевые кружки). Как отмечено в тексте, BC CCK используют каналы Ca 2+ N-типа (голубые кружки), расположенные на расстоянии от мест высвобождения GABA, экспрессируют больше GAD65 (серый прямоугольник с закругленными углами), чем GAD 67, в основном связаны с α . 2 рецептора GABA A , содержащих субъединицу (серый овал), и экспрессируют рецепторы α-эстрогена (коричневый прямоугольник) и рецепторы GABA B (розовая звездочка) пресинаптически.Синапсы PV BC (левая круглая вставка) содержат большое количество GAD65 и GAD67 (желто-коричневый прямоугольник с закругленными углами) и транспортер GABA GAT1 (синий закругленный квадрат), используют каналы Ca 2+ P / Q-типа (розовый кружок), расположенные рядом с высвобождением GABA сайтов и экспрессируют μ-опиоидные рецепторы (желтый овал) и M2 mACh-рецепторы (коричневый овал), оба из которых ингибируют высвобождение. PV BCs соединяются в основном с рецепторами GABA A , содержащими субъединицу α 1 , и их входы модулируются хлоридным каналом, активируемым гиперполяризацией, ClC-2 (зеленые цилиндры).Унитарные ответы пирамидных клеток (фиолетовые следы на синих вставках, внизу) на стимуляцию PV BC (зеленые потенциалы действия) очень синхронны, в то время как ответы на стимуляцию CCK BC (желтые потенциалы действия) демонстрируют асинхронное высвобождение. Электрофизиологические следы адаптированы с разрешения Journal of Neuroscience ; Ли SY, Földy C, Szabadics J & Soltesz I (2011). Передача сигналов рецептора CCK2, специфичного к типу клеток, лежит в основе опосредованного холецистокинином селективного возбуждения парвальбумин-положительных клеток гиппокампа с быстрым выбросом клеток корзины. J Neurosci 31 , 10993–11002, авторское право 2011.

В части I этого обзора будут суммированы различия, связанные с возможностью подключения и внутренними свойствами двух типов BC. Далее будут обсуждены два дополнительных пути, с помощью которых другие типы клеток могут усиливать внутреннюю дихотомическую функцию BC. В части II обсуждается, как конкретные нейромодуляторы, представленные пептидом CCK, могут динамически усиливать дискретные функции PV и CCK BC. В частях III и IV два конкретных примера демонстрируют, что сами главные клетки также могут участвовать в создании различных ролей BC.В части III будет описано, как специализация основных постсинаптических клеток позволяет дифференцированно обрабатывать входящие входные данные BC. В части IV описывается развивающееся новое измерение специфичности, основанное на нацеливании ГАМКергических клеток на специфические подсети возбуждающих клеток, группы основных клеток, которые имеют преимущественную связь в зависимости от их дальнодействующих паттернов проекции.

Часть I: Внутренняя дихотомия корзиночных клеток

Два типа BC (PV- и CCK-содержащие) обладают очень разными свойствами, что делает каждый особенно подходящим для выполнения различных задач по регулированию выхода основных клеток (Glickfeld & Scanziani, 2006; Freund & Katona, 2007).Оба типа перисоматически нацелены на клетки корзины, но, несмотря на их сходную морфологию, BC PV и BC имеют различное происхождение в процессе развития, причем BC PV возникают из возвышения медиального ганглия (MGE), а BC BC возникают из возвышения каудального ганглия (CGE) (Fishell , 2007; Tricoire et al. 2011). В целом считается, что PV BC обладают качествами, которые хорошо подходят для контроля точного времени и колебательной активности сети. CCK BCs, с другой стороны, получают информацию из разных источников и множественных модуляторных систем, интегрируя эти входные данные в более длительные временные окна, чтобы формировать и реагировать на тонкости выхода основных клеток (Freund & Katona, 2007).Однако, хотя и полезен для определения основных ролей BC, упрощенное представление PV BC как хранителей времени и CCK BC как модуляторов не отражает всех различных свойств BC, поскольку, например, как PV BC, так и CCK BC могут быть модулируется эндогенно и экзогенно применяемыми веществами. Некоторые модуляторы влияют только на одну популяцию BC, а другие могут влиять на обе популяции, но, как будет более подробно описано в Части II, влияние этой модуляции резко различается между типами BC.Здесь будут кратко описаны основные различия, которые существуют между PV BC и CCK BC, чтобы предоставить основу для частей II – IV.

Входы в ячейки корзины

PV BC получают множество входов, для сравнения CCK BC получают меньше общих входов, хотя CCK BC получают более высокую долю ингибирующих входов (Matyas et al. 2004). Несмотря на относительно обильный ингибирующий вклад в BC CCK, точное происхождение ГАМКергического входа в BC CCK полностью не известно — обратите внимание, что, хотя унитарные функциональные связи были описаны от BC CCK к PV BC, прямые функциональные связи от PV BC к BC CCK имеют еще предстоит наблюдать (см. Karson et al. 2009 г.). Интересно, что в синапсах мшистых волокон в CA3, PV BCs получают частые, но небольшие глутаматергические входы, тогда как CCK BCs получают нечастые, но гораздо большие входы от замшелых волокон (Szabadics & Soltesz, 2009). С другой стороны, в CA1 входы в PV BC больше, чем входы в BC CCK, несоответствие, которое может быть связано с соответствующими кодирующими функциями этих областей мозга (Gulyás et al. 1999; Glickfeld & Scanziani, 2006; Szabadics & Soltesz, 2009).

Глутаматергические входы в БК PV подвергаются NMDA-независимой долгосрочной потенциации (LTP) через кальций-проницаемые каналы AMPA, в то время как глутаматергические входы в BC CCK не подвергаются LTP (Nissen et al. 2010). Однако, в отличие от их глутаматергических входов, многочисленные ГАМКергические входы в CCK BC действительно подвергаются LTP во время стимуляции тета-выброса, предположительно приводя к растормаживанию пирамидных клеток во время связанных с тета-ритмом поведенческих состояний (Evstratova et al. 2011). Долговременная пластичность входа в PV BCs и CCK BCs также специфична для синапсов, позволяя одной и той же пресинаптической клетке дифференцированно модулироваться в индивидуальных синапсах в зависимости от типа BCs, с которым она контактирует (Pelkey ​​& McBain, 2008).

PV BC имеют кальциевые события в своих дендритах, управляемые потенциалом быстрого действия, и свойства непассивных дендритных кабелей, которые повышают временную точность дендритных сигналов и позволяют PV BC очень быстро реагировать в соме даже на дистальные дендритные входы (Aponte et al. 2008; Hu et al. 2010; Nörenberg et al. 2010). Эти свойства увеличивают способность PV BC быстро запускать потенциалы действия в ответ на входящие глутаматергические входы прямой связи.CCK BCs, с другой стороны, обладают более крупными и продолжительными дендритными переходными процессами кальция, вызванными потенциалом действия, которые могут усиливать их временную интегративную способность (Evstratova et al. 2011). Как мы увидим ниже, это свойство заставляет BC CCK реагировать на комбинированный ввод от более разнесенных во времени и физически вводов (Glickfeld & Scanziani, 2006).

Экспрессия рецептора

БК PV экспрессируют высокие уровни рецепторов ГАМК A α 1 на своей клеточной поверхности, которые могут располагаться вне синапса (Nusser et al. 1995; Baude et al. 2007; Kasugai et al. 2010). Кроме того, как упоминалось выше, БК PV и БК CCK чувствительны к разным нейромодуляторам. БК PV экспрессируют μ-опиоидные рецепторы, которые могут вызывать гиперполяризацию (Neu et al. 2007; Glickfeld et al. 2008; Gulyás et al. 2010; Krook-Magnuson et al. 2011), а также M1 рецепторы мускаринового ацетилхолина (mACh) и рецепторы M2 mACh на их окончаниях аксонов (Freedman et al. 1993; Hájos et al. 1998; Фройнд и Катона, 2007; Моралес и др. 2008; Cea-del Rio et al. 2010). PV BC также экспрессируют рецепторы CCK 2 , и, как будет обсуждаться в части II, эффекты CCK на PV BC и CCK BC совершенно разные. Интересно, что CCK BC имеют сильные ассоциации с модуляторными системами, участвующими в регуляции настроения (Freund, 2003). Серотонинергический (5HT) входной сигнал влияет на БК CCK напрямую через их рецепторы 5HT 3 , а также может избирательно уменьшать обратное возбуждение БК CCK через рецепторы 5HT 1B , расположенные на пресинаптических окончаниях пирамидных клеток CA1 (McMahon & Kauer, 1997; Winterer et al. al. 2011). Ацетилхолин (ACh) связывается с рецепторами никотиновых ACh α4 и α7 (nACh), а также с рецепторами mACh M1 и M3 на BC CCK (Freedman et al. 1993; Hájos et al. 1998; Freund & Katona, 2007; Morales и др. 2008 г .; Сеа-дель-Рио и др. 2010 г.). BC CCK также содержат рецепторы α-эстрогена, которые могут влиять на колебания уровней CCK, которые наблюдаются в тандеме с гормональными циклами (Freund & Katona, 2007; Hart et al. 2007; Lee & Soltesz, 2011 b ). .Рецепторы каннабиноидов типа 1 (CB1), основные мишени психоактивного наркотика марихуаны, присутствуют на пресинаптических окончаниях BC CCK, но не PV BC (Katona et al. 1999; Freund & Katona, 2007), где они опосредуют подавление Высвобождение ГАМК в ответ на тонизирующее и по требованию производство эндоканнабиноидов постсинаптическими пирамидными клетками (Földy et al. 2006; Neu et al. 2007; Kano et al. 2009).

В синапсе ГАМКергических корзинчатых клеток

В то время как PV BC экспрессируют в большом количестве GAD65 и GAD67, изоформы синтезирующего ГАМК фермента и синапсы PV BC содержат транспортер ГАМК GAT1, увеличивая временную точность их сигналов, синапсы CCK BC экспрессируют больше GAD65, чем GAD67 и имеют небольшую экспрессию GAT1 (Karson et al. 2009; Fish et al. 2011; Tricoire et al. 2011). BC CCK экспрессируют рецепторы GABA B на своих пресинаптических окончаниях, которые могут подавлять высвобождение (Freund & Katona, 2007; Neu et al. 2007). В своих окончаниях аксонов PV BCs используют только несколько кальциевых каналов P / Q-типа на сайт высвобождения, тесно связанные с их механизмом высвобождения, что позволяет быстро высвобождать нейротрансмиттер с низкой вероятностью высвобождения, независимого от потенциала действия. CCK BC вместо этого используют кальциевые каналы N-типа, которые могут модулироваться рецепторами, связанными с G-белком (GPCR), и расположены на большем расстоянии от сайтов высвобождения (Wilson et al. 2001; Хеффт и Джонас, 2005; Гликфельд и Сканциани, 2006; Kerr et al. 2008; Bucurenciu et al. 2010).

Унитарные события, запускаемые CCK-содержащими интернейронами, имеют временной джиттер по сравнению с PV BC-опосредованными событиями, которые гораздо более точно привязаны по времени к входящему входу (Hefft & Jonas, 2005; Daw et al. 2009). Это свойство асинхронного высвобождения может дать CCK-содержащим клеткам возможность обеспечивать более длительные барьеры ингибирования, подавляя локальную активность при определенных обстоятельствах, таких как периоды продолжительной активности локальной сети.Механизм асинхронного высвобождения, как полагают, заключается в экспрессии различных изоформ сенсорного аппарата Ca 2+ в синапсах BC CCK, и асинхронное высвобождение может модулироваться отдельно от синхронного высвобождения мускариновыми агонистами, которые снижают асинхронное высвобождение, активацию каинатного рецептора, которая избирательно подавляет фазовое высвобождение из CCK BC и активацию тонического каннабиноидного рецептора 1 (CB1) в пресинаптических синапсах CCK BC (Kerr et al. 2008; Pelkey ​​& McBain, 2008; Ali & Todorova, 2010; Daw et al. 2010; Lourenco et al. 2010).

PV BC синапсы на пирамидных клетках в основном используют α 1 субъединицу, содержащие рецепторы GABA A , которые опосредуют седативный и амнестический эффекты бензодиазепинов. Постсинаптические рецепторы GABA A в синапсах CCK BC в первую очередь представляют собой рецепторы, содержащие субъединицу α 2 , которые участвуют в опосредовании анксиолитических эффектов бензодиазепинов (Freund & Katona, 2007). Кроме того, в части III будет подробно описано новое открытие, что входы PV BC испытывают избирательную постсинаптическую модуляцию с помощью транспортера Cl ClC-2.

Колебательные и сетевые свойства

PV BC и CCK BC активируются на разных фазах тета-ритма у анестезированных животных (Klausberger & Somogyi, 2008). Кроме того, как упоминалось выше, PV BC преимущественно активируются в CA1 с прямой связью (Glickfeld & Scanziani, 2006) и необходимы для генерации гамма-колебаний в гиппокампе (Soltesz & Deschênes, 1993; Ylinen et al. al. 1995; Hájos et al. 2000; Bartos et al. 2007; Sohal et al. 2009; Gulyás et al. 2010). Напротив, BC CCK интегрируют входящие входные данные в более длительных временных окнах, формируя синапсы с более высокой частотой отказов и меньшей временной точностью, что делает BC CCK более подходящими для ответа на совпадающее возбуждение прямой и обратной связи от разных источников (Klausberger et al. 2005; Glickfeld & Scanziani, 2006). В Части IV обсуждается, как аксональная связность CCK BC и PV BC также может сильно отличаться в зависимости от подсети, к которой принадлежит основная ячейка-мишень.

Перисоматически

против дендритно нацеленных на PV и CCK клетки

Следует отметить, что и CCK-, и PV-содержащие дендритно нацеленные клетки также существуют со сходными дихотомическими характеристиками. Эти клетки обладают отличными свойствами как от своих коллег, нацеленных на перисоматические клетки, так и друг от друга. По сравнению с PV BC, PV-содержащие, дендритно нацеленные на бистратифицированные клетки активируются на разных фазах колебаний сети, имеют разные типы пластичности на входящих входах и не реагируют напрямую на CCK (Klausberger & Somogyi, 2008; Nissen et al. 2010; Ли и др. 2011). В то время как как перисоматически, так и дендритно нацеленные на CCK-содержащие клетки модулируются эндоканнабиноидами, экспрессируют M1 и M3 mACh-рецепторы и демонстрируют асинхронное высвобождение, CCK-содержащие, дендритно нацеленные на коллатеральные клетки Шаффера испытывают значительно меньшую модуляцию эндоканнабиноидами (как тоническими, так и деполяризационными). -индуцированная или опосредованная mGluR продукция), демонстрируют уникальный двухфазный ответ мембранного потенциала на активацию рецептора mACh и обладают различными специфическими свойствами асинхронного высвобождения (Hefft & Jonas, 2005; Daw et al. 2009; Ли и др. 2010; Cea-del Rio et al. 2011).

Таким образом, считается, что взаимодополняющие, но разные роли PV BC и CCK BC делают ячейки корзины способными вместе уравновешивать потребности основных ячеек с точки зрения как надежности, так и пластичности () (Freund, 2003; Klausberger et al. al. 2005; Glickfeld & Scanziani, 2006; Soltesz, 2006; Freund & Katona, 2007; Lee & Soltesz, 2011 b ).

Часть II: Нейромодуляторы преувеличивают дихотомию между BC

Не только PV BC и CCK BC по-разному влияют на разные нейромодуляторы, но и один нейромодулятор может иметь противоположные эффекты на две популяции корзиночных клеток.Одним из примеров этого явления является изучение эффектов пептида CCK. Помимо того, что он является маркером определенных типов нейронов в головном мозге, CCK является биологически активным пептидом, который, как известно, лучше всего известен своей ролью в высвобождении ферментов поджелудочной железы в кишечнике. Однако CCK также является чрезвычайно распространенным пептидом в головном мозге, где он модулирует активность как CCK, так и клеток корзины PV (Földy et al. 2007). Интересно, что эффекты CCK на PV BC и CCK BC разительно различаются, хотя рецептор, с помощью которого опосредуются эффекты, рецептор CCK 2 , является одним и тем же (Földy et al. 2007; Ли и др. 2011).

Как достигается дихотомическая модуляция активности PV BC и CCK BC с помощью CCK? Считается, что рецепторы CCK 2 включают связанный с G q молекулярный каскад. Действительно, что касается модуляции активности CCK BC, рецепторы CCK 2 , связанные с G q , являются основными игроками (Földy et al. 2007; Lee & Soltesz, 2011 a ; Lee et al. 2011). В этом случае рецепторы CCK 2 расположены постсинаптически на пирамидных клетках.CCK связывается с рецептором CCK 2 , связанным с G q , активируя молекулярный каскад, который приводит к продукции эндоканнабиноидов пирамидной клеткой. Затем эндоканнабиноиды действуют как ретроградные мессенджеры, связываясь с рецепторами CB1 на пресинаптических окончаниях CCK BC и подавляя высвобождение медиатора. Таким образом, влияние применения CCK на передачу от BC CCK заключается в подавлении высвобождения ГАМК пирамидными клетками (Földy et al. 2007). Однако BC PV по-разному реагируют на приложение CCK.В PV BC применение CCK вызывает устойчивую деполяризацию и увеличение воспламенения. Из-за этого до недавнего времени было неясно, может ли резкое увеличение активации PV BC в ответ на приложение CCK напрямую подавлять высвобождение ГАМК из BC CCK посредством перетекания ГАМК из окончаний BC PV, активируя пресинаптические рецепторы GABA B на CCK. Терминалы BC. Тем не менее, парные записи между CCK BC и пирамидными клетками продемонстрировали, что CCK-индуцированное подавление высвобождения CCK BC может быть заблокировано антагонистами CB1, но не антагонистами GABA B , подтверждая идею о том, что CCK работает для подавления высвобождения из CCK BC косвенно через Рецепторы CCK на пирамидных клетках (Lee & Soltesz, 2011 a ).

И все же, как рецептор CCK 2 одновременно опосредует высвобождение эндоканнабиноидов из пирамидных клеток, а также деполяризацию PV BCs? Недавние данные показали, что дифференциальные эффекты рецептора CCK 2 на пирамидные клетки и PV BC связаны с сочетанием этого GPCR с разными G белками в разных типах клеток (Lee et al. 2011). В отличие от канонического пути G q в пирамидных клетках, рецепторы CCK 2 на БК PV вместо этого опосредуют деполяризацию БК PV посредством связанного с G i / o механизма, вовлекающего внутренние запасы кальция и заканчивающегося активацией неселективных катионные каналы, известные как каналы TRP, которые деполяризуют БК PV (Lee et al. 2011).

Таким образом, пептид CCK может опосредовать как подавление ингибирования популяцией CCK BC, так и одновременно увеличивать ингибирование популяцией PV BC, как через активацию рецептора CCK 2 (). Аналогичную дихотомическую нейромодуляцию БК одним веществом можно наблюдать с ACh. Холинергическая модуляция BC оказывает большое влияние на колебательное поведение сети, свойство, которое было рассмотрено в другом месте (Bartos et al. 2007; Lawrence, 2008; Cea-del Rio et al. 2010; Gulyás et al. 2010). Экспрессия различных холинергических рецепторов на PV BC и CCK BC также упоминалась в Части I. Вкратце, CCK BC, по-видимому, более чувствительны к синаптическому высвобождению ACh, чем PV BC. Активация M3 mACh и α4 и α7 рецепторов nACh, экспрессируемых на BC CCK, может влиять на их характер возбуждения и увеличивать скорость возбуждения (Freund & Katona, 2007; Cea-del Rio et al. 2010). Как PV BC, так и CCK BC экспрессируют рецепторы mACh M1, которые могут деполяризовать клетки, в то время как рецепторы M2 mACh на концах PV BC подавляют высвобождение GABA из BC PV (Hájos et al. 1998; Cea-del Rio et al. 2010). Дополнительную меру модуляции ACh обеспечивают рецепторы mACh на пирамидных клетках, которые также могут увеличивать продукцию эндоканнабиноидов и избирательно подавлять высвобождение из CB1-экспрессирующих окончаний CCK BC (Freund & Katona, 2007; Neu et al. 2007; Лоуренс, 2008). Чистый эффект ACh, следовательно, многогранен, и точное значение конкретного типа и локализации входов и рецепторов ACh на BC еще предстоит полностью понять.Однако из примеров как CCK, так и ACh ясно, что одновременная, но противоположная модуляция двух популяций корзиночных клеток одним нейромодулятором еще больше усиливает дихотомию между ними, подчеркивая сложный способ, с помощью которого нейромодуляция может динамически сдвигать тормозной контроль между разными Типы ГАМКергических клеток.

Схематическое изображение различных эффектов CCK на PV и клетки корзины CCK посредством зависимой от типа клеток селективности передачи сигналов рецептора CCK 2

A , передача сигналов CCK через рецептор CCK 2 оказывает противоположные эффекты на PV и клетки корзины CCK, как описано в B и C , с чистым эффектом на PV BC, являющимся деполяризацией и срабатыванием, и чистым эффектом на CCK BC, являющимся подавлением высвобождения GABA. B , в БК PV, рецепторы CCK 2 соединяются с необычным, чувствительным к коклюшному токсину путем с использованием связанного с G i / o механизма, включающего циклическую рибозу ADP, рианодиновые рецепторы во внутриклеточных хранилищах кальция и, в конечном итоге, активируют неизбирательная катионная проводимость по каналам TRP. C , в пирамидных клетках, рецепторы CCK 2 передают сигнал через более канонический путь G q –PLC, в котором PLCβ продуцирует диацилглицерин (DAG), который превращается липазой DAG в эндоканнабиноиды, которые могут ретроградно перемещаться в каннабиноиды. рецепторы типа 1 (CB1) на концах пресинаптических клеток корзины CCK, снижающие высвобождение ГАМК.Адаптировано с разрешения Journal of Neuroscience ; Ли SY, Földy C, Szabadics J & Soltesz I (2011). Передача сигналов рецептора CCK2, специфичного к типу клеток, лежит в основе опосредованного холецистокинином селективного возбуждения парвальбумин-положительных клеток гиппокампа с быстрым выбросом клеток корзины. J Neurosci 31 , 10993–11002, авторское право 2011.

Часть III: Основные клетки участвуют в генерации функциональных дихотомий BC

Как упоминалось в Части I, субъединичный состав рецепторов GABA A является постсинаптическим по отношению к PV BC и Синапсы CCK BC различаются: PV BC используют в основном GABA A α 1 и CCK BC используют в основном рецепторы, содержащие субъединицу α 2 (Freund, 2003; Freund & Katona, 2007).Растущее количество доказательств указывает на то, что дополнительная специализация постсинаптических клеток усиливает дихотомическую функцию BCs. Например, недавно было показано, что постсинаптическая обработка хлоридов отличается для входов CCK BC и PV BC.

Внутренняя концентрация хлорида {Cl } i в клетке может контролироваться рядом факторов, включая хорошо известные переносчики KCC2 и NKCC1. Различия в экспрессии этих переносчиков составляют основу деполяризующих эффектов ГАМК во время развития, а также влияют на обратный потенциал ГАМКергических событий во взрослых нейронах (обзор в Blaesse et al. 2009 г.). Потенциал обращения ГАМКергических событий зависит в первую очередь, хотя и не исключительно из-за проницаемости для бикарбоната, от {Cl } i . Таким образом, считается, что потенциал обращения ГАМКергических событий в значительной степени зависит от экспрессии транспортеров Cl в конкретной клетке и исследуемом клеточном компартменте. Изменения в E GABA вне разработки и в определенных клеточных компартментах были исследованы ранее.Например, {Cl } i в начальном сегменте аксона может отличаться от других клеточных компартментов, так что ГАМКергический ввод от аксоаксонических клеток может деполяризовать клетку (Szabadics et al. 2006; обзор в Woodruff и др. 2010).

Földy et al. (2010) отметил, что как соотношение тока и напряжения, в котором входы PV BC показали внешнее выпрямление, ограничивающее амплитуду IPSC ниже E Cl , так и потенциал разворота унитарных откликов в парных записях между BC CCK или PV BC, и постсинаптические пирамидные клетки СА1 различались.Это было неожиданно, потому что оба типа BC нацелены на сомы и проксимальные дендриты пирамидных клеток, а синапсы смешиваются на отдельных клеточных мембранах. Это означает, что CCK BC и PV BC-опосредованные ответы, как ожидается, будут отражать компартмент с относительно однородным {Cl } i в целом. Считается, что концентрация растворенных веществ в пипетке быстро диффундирует по перисоматическому клеточному компартменту, что, как ожидается, устранит различия в E GABA путем заполнения области желаемым {Cl }.Было обнаружено, что механизм наблюдаемых различий в вольт-амперной характеристике между типами BC представляет собой активируемый гиперполяризацией хлоридный канал ClC-2, стробирование которого зависит от {Cl } i (Staley, 1994), и которое избирательно более активен на PV BC, чем на входах CCK BC. Фактически, различия в вольт-амперных кривых PV BC и CCK BC исчезли у мышей с нокаутом, лишенных гена ClC-2, Clcn2 (Földy et al. 2010). Также было отмечено, что существует разница в распределении бутонов PV BC и CCK BC, так что синапсы CCK BC смещены в сторону проксимального дендритного домена по сравнению с синапсами PV BC.Величина самого тока ClC-2 также была больше в соме, чем в проксимальных дендритах, что указывает на то, что разница между входами PV BC и CCK BC может быть связана либо с доменно-специфическим нацеливанием на клетки корзины, либо с синапс-специфической экспрессией ClC-2. Это исследование предоставило первое доказательство того, что основная постсинаптическая клетка может по-разному модулировать локальный {Cl } i на основе типа пресинаптических клеток.

Как описано выше, PV BC способны запускать очень быстрые, своевременные потенциалы действия во время интенсивной колебательной активности, в то время как BC CCK срабатывают реже и объединяют более разделенные во времени входы.Это может указывать на то, что участки, постсинаптические по отношению к синапсам PV BC, подвергаются более высокой хлоридной нагрузке, чем синапсы CCK BC. Поскольку ClC-2 выпрямляется внутрь, это означает, что он значительно более активен, когда мембранный потенциал более гиперполяризован, чем E Cl (что может происходить из-за активации рецептора GABA B или других проводимостей K + ) или когда {Cl } i высокий, специфическое действие ClC-2 на входы PV BC может служить защитным механизмом, чтобы гарантировать, что заграждения входа PV BC не вызывают локальных сдвигов в E GABA .Конечно, также интересная, но не взаимоисключающая идея состоит в том, что ClC-2 опосредует остаточную наружную проводимость из-за неполного внутреннего выпрямления канала при мембранных потенциалах, более деполяризованных, чем E Cl (Ratté & Prescott, 2011), выборочно добавление утечки Cl на входах PV BC по сравнению с входами CCK BC.

Механизм, с помощью которого основные постсинаптические клетки специфически определяют подтипы рецепторов и переносчики хлоридов, чтобы соответствовать пресинаптическим входам BC, еще предстоит определить.Степень, в которой другие ГАМКергические входы, не относящиеся к BC, к основным клеткам испытывают специфичную для входов модуляцию, также будет важно исследовать. Поскольку некоторые интернейроны также экспрессируют ClC-2 (Rinke et al. 2010), типы клеток, экспрессирующих ClC-2, и влияние экспрессии ClC-2 в интернейронах также будут важными темами для будущих исследований. Однако очевидно, что специфическая для входа экспрессия ClC-2 обеспечивает дополнительный механизм, с помощью которого постсинаптические клетки могут играть активную роль в создании и поддержании дихотомии в функции BC.

Часть IV: BC дихотомия на основе паттерна проекции постсинаптических основных клеток

В большинстве исследований BC, постсинаптические основные клетки считаются относительно однородной популяцией ради понимания специфических различий в подтипах BC. Однако в пределах одного слоя основные ячейки могут быть явно неоднородными. Например, основные клетки в одном слое могут иметь много разных дальнодействующих мишеней, экспрессировать ряд разных клеточных маркеров или проявлять разную функциональную активность во время колебаний сети (Baimbridge et al. 1991; Сломянка, 1992; Варга и др. 2010; Mizuseki et al. 2011). Эти различия, ранее считавшиеся важными в первую очередь для понимания схемы macro мозга между регионами, все чаще признаются как значимые факторы, определяющие также и конкретные локальные схемы micro .

Недавно была описана избирательная иннервация групп топологически удаленных основных клеток, возникающих на сходных стадиях онтогенеза (Yu et al. 2009; Deguchi et al. 2011). Точно так же ряд исследований выявил группы избирательно связанных основных клеток в различных областях мозга и между ними, образующих подсети с разными предпочтениями соединения в зависимости от паттерна проекции на большие расстояния (для обзора см. Krook-Magnuson et al. 2012). Однако селективность типов ГАМКергических клеток для этих подсетей взаимосвязанных пирамидных клеток в значительной степени не исследована. Этот тип информации имеет решающее значение для построения гипотез относительно сетевой функции определенных типов клеток, поскольку до сих пор неясно, служат ли конкретные ГАМКергические клетки для объединения или разделения выходов в разные области мозга.

Одним особенно ярким примером специфичности подсети является случай CCK BCs в медиальном энторинальном слое коры II (MEC layerII ) (Varga et al. 2010). В этой области два неперекрывающихся иммуногистохимических маркера (рилин и кальбиндин) маркируют две неперекрывающиеся основные клеточные популяции, которые проецируются от MEC layerII либо к ипсилатеральной зубчатой ​​извилине (клетки reelin + ), либо к контралатеральной энторинальной коре (кальбиндин +). ячеек).Это позволило более легко маркировать отдельные основные клеточные подсети на основе иммуногистохимии. Удивительно, но Varga et al. (2010) обнаружили, что CCK-положительные точки выборочно окружают сомы некоторых основных клеток, тогда как PV-положительные точки оказываются менее избирательными (). Иммуногистохимия для маркировки двух основных клеточных подсетей, с использованием кальбиндина и рилина в дополнение к VGLUT3 на терминалах CCK BC, показала, что BC CCK выбирают те клетки (клетки кальбиндина + , красные), которые проецируются в контралатеральную энторинальную кору, избегая клеток. (reelin + клетки, синие), которые выступают в ипсилатеральную зубчатую извилину (; Varga et al. 2010). Организация PV-позитивных точек предполагает, что PV BCs могут контактировать и регулировать активность обеих основных клеточных подсетей MEC layerII .

Специфичное для подсети нацеливание CCK BC в медиальном энторинальном слое коры II (MEC layerII )

A , в медиальном энторинальном слое коры II (MEC layerII ), CCK-положительные точки (желтые) окружают только определенные основные клетки (помечены с использованием GluR2 / 3, фиолетовые, клетки-мишени отмечены звездочками) и избегают других (отмечены треугольниками), в то время как точки PV (зеленые) не кажутся избирательными. B , клетки, нацеленные на концы CCK BC (помеченные с использованием маркера бутонов CCK BC, VGLUT3, желтый), избирательно иннервируют основные клетки, содержащие кальбиндин (красный цвет), которые проецируются в контралатеральную энторинальную кору (EC), избегая повторного действия. содержащие основные клетки (синие), которые образуют перфорантный путь к ипсилатеральной зубчатой ​​извилине (DG). C , сводная диаграмма, показывающая расположение перисоматических бутонов в слое MEC II . Перисоматические PV-содержащие точки (зеленые) видны вокруг обеих основных клеточных популяций, тогда как CCK BC отбирают только основные клетки, содержащие кальбиндин.Части A и B адаптированы с разрешения Macmillan Publishers Ltd: Nature Neuroscience Varga C, Lee SY & Soltesz I (2010). Целенаправленно-селективный ГАМКергический контроль выхода энторинальной коры. Nat Neurosci 13 , 822–824, авторское право 2010.

Степень, в которой могут быть количественные или индивидуальные клеточные предпочтения постсинаптических мишеней среди PV BC, еще предстоит определить, и обобщение этого открытия на другие области мозга требует дальнейшего изучения.Тем не менее, эти исследования уже предполагают дополнительное расхождение функции BC: не только BC CCK и PV BC обладают разными внутренними свойствами и по-разному реагируют на нейромодуляторы, но они также могут иметь дифференциальную связность в отношении конкретных подсетей основных клеток. Это наблюдение поднимает два прямых и очень важных вопроса, которые необходимо будет решить в будущих исследованиях. Во-первых, какова цель избирательности CCK BC для контралатерально выступающих клеток в MEC layerII ? MEC layerII — важная область в пространственной навигации, содержащая ячейки сетки и граничные ячейки (для обзора см. Derdikman & Moser, 2010).Будет очень интересно увидеть, к каким подсетям принадлежат эти типы клеток, и интересно предположить, что функция CCK BC может играть роль в координации пространственной информации между полушариями. Во-вторых, являются ли определенные типы ГАМКергических клеток более специфичными для возбуждающих подсетей, чем другие, и являются ли CCK BC в целом специфичными для определенных подсетей или специфичны ли области мозга селективности CCK BC? Другие данные свидетельствуют о том, что определенные ГАМКергические клетки в других областях мозга также могут быть более избирательными для основных клеточных подсетей, чем предполагалось ранее (Farinas & DeFelipe, 1991; Yoshimura & Callaway, 2005; Otsuka & Kawaguchi, 2009; Varga et al. 2010). Хотя PV BC punctae, по-видимому, менее специфичен в MEC layerII , а также в других областях мозга (Packer & Yuste, 2011), аксоаксонические клетки, по-видимому, выбирают мозолистые или корковые, а не таламидные пирамидные клетки в зрительной коре головного мозга кошки. (Фаринас и ДеФелипе, 1991). Эти результаты подчеркивают, что полное понимание ГАМКергической микросхемы также может потребовать тщательного рассмотрения паттернов дальних проекций целевых клеток в этой области мозга, и что подсеть возбуждающих клеток может выявить дополнительное расхождение в функциях двух типов BC. а также другие ГАМКергические клетки.

Часть V: Резюме и перспективы

Анализ дихотомической функции BC дает возможность оценить ранее неизвестные типы сетевой специфичности. В этом обзоре обсуждались уникальные и важные дифференциальные роли PV BC и CCK BC в управлении выходом из основных ячеек. BC дихотомия включает в себя не только множество различий во внутренних свойствах и прямой связности, но также может быть усилена динамической нейромодуляцией или различиями в мишенях постсинаптических клеток.

Было высказано предположение, что в дополнение к их роли в нормальной мозговой деятельности, BC и их модуляция играют роль в ряде заболеваний, и, таким образом, понимание роли конкретных типов ГАМКергических клеток будет важно для разработки будущих терапевтических средств либо с помощью фармакологии, либо с помощью фармакологии. целевые оптогенетические технологии (Kravitz et al. 2010). Нарушения гамма-колебаний, опосредованные PV BC, и их связь с тета-колебаниями были причастны к шизофрении (Lisman & Buzsaki, 2008; Lewis et al. 2011), и рецепторы ГАМК А , содержащие субъединицу α 1 , основные рецепторы ГАМК А , на которые нацелены БК ЛВ, снижены у субъектов с шизофренией (Glausier & Lewis, 2011). Сам пептид CCK участвует в нормальных ритмах сна и может вызывать беспокойство при применении у нормальных субъектов, в то время как снижение уровня CCK также наблюдается при шизофрении (обзор Lee & Soltesz, 2011 b ). Недавно было показано, что замедленное действие антидепрессантов, которые обычно блокируют обратный захват 5HT, связано с действием рецепторов 5HT 1B , которые расположены на входах глутаматергической обратной связи к CCK BC (Winterer et al. 2011). При эпилепсии избирательное уменьшение окончаний CCK BC наблюдается в CA1 (Wyeth et al. 2010), в то время как экспрессия рецептора CB1 на ГАМКергических окончаниях повышена по сравнению с рецепторами CB1 на глутаматергических окончаниях (обзор в Armstrong et al. 2009). ). Дисфункция КП ЛВ в зубной части у животных с эпилепсией также может вносить вклад в гипервозбудимость (Zhang & Buckmaster, 2009). Следовательно, BC вовлечены в патологию, лежащую в основе ряда неврологических расстройств, и дивергентные сетевые эффекты типов PV BC и CCK BC могут представлять собой будущую терапевтическую цель.

Таким образом, этот обзор выдвинул на первый план новые пути, с помощью которых дихотомия между ячейками корзины достигается и усиливается с помощью определенных механизмов. Из наблюдений, обсужденных выше, может возникнуть ряд вопросов:

1. В то время как CCK BC и PV BC активны во время различных фаз тета-колебаний (а также по-разному модулируются во время резкой волновой ряби и гамма-колебаний) у анестезированных животных (Klausberger & Somogyi, 2008), одним из основных направлений будущего будет определение того, действительно ли CCK BC и PV BC модулируются по-разному во время определенных поведенческих состояний и определенных сетевых колебаний у ведущих поведение животных (Isaacson & Scanziani, 2011).Этот тип исследования теперь возможен с использованием in vivo записей одиночных клеток у бодрствующих, ведущих себя животных (Харви и др. 2009; Ли и др. 2009), и результаты добавят дополнительный важный аспект в классификацию. ГАМКергических типов клеток.

2. Является ли дифференциальный эффект ClC-2 на PV BC и CCK BC специфическим для синапсов {Cl } и различиями или разными, но перекрывающимися доменами аксонов CCK BC и PV BC? Определите основные или даже ГАМКергические типы клеток, о чем свидетельствует экспрессия ClC-2 в некоторых интернейронах (Rinke et al. 2010), использовать специфичную для домена или синапса экспрессию ClC-2 для усиления аспектов входящей информации в зависимости от типа клетки, подсети или области мозга?

3. Является ли избирательность для определенных основных подсетей ячеек дополнительным различием в функциях BC — BC CCK усиливают независимую обработку отдельных потоков информации через область мозга, а BC BC служат для координации активности удаленных областей мозга? В какой степени другие типы ГАМКергических клеток проявляют подсетевую специфичность в различных областях мозга?

4.Точно так же, учитывая дихотомические эффекты нейромодуляторов, таких как CCK, на CCK BC и PV BC и возможное дифференциальное нацеливание CCK BC на определенные подсети, возможно ли, что нейромодуляторы могут служить переключателями для увеличения или уменьшения скоординированной активности между удаленными областями мозга?

Изучение этих идей позволит понять способы, которыми дифференциальные функции типов BC, а также функции других конкретных типов интернейронов не только координируют микросхемы в областях мозга, но и влияют на координацию удаленных областей мозга во время определенных когнитивные или поведенческие состояния.

Благодарности

Эта работа была поддержана грантами NS35915 и NS74432 Национального института здравоохранения США. Авторы благодарят доктора Су Юн Ли за полезные комментарии к рукописи.

Глоссарий

Сокращения
ACh ацетилхолин
BC корзиночная клетка
CB1 тип каннабиноидов 1
CCK холецистокал ганглионарное возвышение
MGE медиальное ганглиозное возвышение
nACh никотиновый ACh
PV парвальбумин

Литература

  • Ali AB, Todorova M.Асинхронное высвобождение ГАМК через активацию тонического каннабиноидного рецептора в идентифицированных синапсах интернейронов в СА1 крысы. Eur J Neurosci. 2010. 31: 1196–1207. [PubMed] [Google Scholar]
  • Aponte Y, Bischofberger J, Jonas P. Эффективная буферизация Ca 2+ в быстрорастущих корзинных клетках гиппокампа крысы. J Physiol. 2008; 586: 2061–2075. [Бесплатная статья PMC] [PubMed] [Google Scholar]
  • Армстронг К., Морган Р.Дж., Солтес И. Проведение парадоксальной проконвульсантной профилактики эпилептогенеза.Эпилепсия. 2009. 50: 1657–1669. [Бесплатная статья PMC] [PubMed] [Google Scholar]
  • Baimbridge KG, Peet MJ, McLennan H, Church J. Взрывная реакция на вызванную током деполяризацию в пирамидных нейронах CA1 крысы коррелирует с сочетанием желтого красителя люцифера, но не с присутствием кальбиндина-D28k. Синапс. 1991; 7: 269–277. [PubMed] [Google Scholar]
  • Бартос М., Вида I, Йонас П. Синаптические механизмы синхронизированных гамма-колебаний в тормозных интернейронных сетях. Nat Rev Neurosci.2007; 8: 45–56. [PubMed] [Google Scholar]
  • Baude A, Bleasdale C, Dalezios Y, Somogyi P, Klausberger T. Иммунореактивность для субъединицы α1 рецептора GABA A , соматостатина и коннексина36 различает аксоаксонический, промежуточный и биппокампусный гиппокампус . Cereb Cortex. 2007. 17: 2094–2107. [PubMed] [Google Scholar]
  • Blaesse P, Airaksinen MS, Rivera C, Kaila K. Котранспортеры хлористого катиона и функция нейронов. Нейрон. 2009. 61: 820–838. [PubMed] [Google Scholar]
  • Bucurenciu I, Bischofberger J, Jonas P.Небольшое количество открытых каналов Ca 2+ запускает высвобождение передатчика в центральном ГАМКергическом синапсе. Nat Neurosci. 2010; 13: 19–21. [PubMed] [Google Scholar]
  • Сеа-дель-Рио, Калифорния, Лоуренс Дж. Дж., Эрдели Ф., Сабо Дж., Макбейн С. Джей. Холинергическая модуляция усиливает внутренние колебательные свойства холецистокинин-положительных интернейронов СА1 гиппокампа. J Physiol. 2011. 589: 609–627. [Бесплатная статья PMC] [PubMed] [Google Scholar]
  • Cea-del Rio CA, Lawrence JJ, Tricoire L, Erdelyi F, Szabo G, McBain CJ.Экспрессия мускаринового ацетилхолинового рецептора M3 придает дифференциальную холинергическую модуляцию нейрохимически различным подтипам клеток корзины гиппокампа. J Neurosci. 2010; 30: 6011–6024. [Бесплатная статья PMC] [PubMed] [Google Scholar]
  • Daw MI, Pelkey ​​KA, Chittajallu R, McBain CJ. Активация пресинаптического каинатного рецептора сохраняет асинхронное высвобождение ГАМК, несмотря на снижение синхронного высвобождения из интернейронов холецистокинина гиппокампа. J Neurosci. 2010. 30: 11202–11209. [Бесплатная статья PMC] [PubMed] [Google Scholar]
  • Daw MI, Tricoire L, Erdelyi F, Szabo G, McBain CJ.Асинхронное высвобождение медиатора из холецистокинин-содержащих ингибирующих интернейронов широко распространено и не зависит от клеток-мишеней. J Neurosci. 2009. 29: 11112–11122. [Бесплатная статья PMC] [PubMed] [Google Scholar]
  • Дегучи Й., Донато Ф., Галимберти И., Кабуи Э., Карони П. Сопоставленные по времени субпопуляции выборочно взаимосвязанных основных нейронов в гиппокампе. Nat Neurosci. 2011; 14: 495–504. [PubMed] [Google Scholar]
  • Derdikman D, Moser EI. Множество пространственных карт в мозгу.Trends Cogn Sci. 2010. 14: 561–569. [PubMed] [Google Scholar]
  • Евстратова А., Чемберленд С., Топольник Л. Типоспецифическая и зависимая от активности динамика сигналов Ca 2+ , вызванных потенциалом действия, в дендритах тормозных интернейронов гиппокампа. J Physiol. 2011; 589: 1957–1977. [Бесплатная статья PMC] [PubMed] [Google Scholar]
  • Фаринас I, ДеФелипе Дж. Паттерны синаптического воздействия на кортикокортикальные и кортикоталамические клетки в зрительной коре головного мозга кошек. II. Начальный сегмент аксона.J Comp Neurol. 1991; 304: 70–77. [PubMed] [Google Scholar]
  • Fish KN, Sweet RA, Lewis DA. Дифференциальное распределение белков, регулирующих синтез и обратный захват ГАМК, в бутонах аксонов субпопуляций корковых интернейронов. Cereb Cortex. 2011; 21: 2450–2460. [Бесплатная статья PMC] [PubMed] [Google Scholar]
  • Фишелл Г. Перспективы происхождения разнообразия корковых интернейронов в процессе развития. Novartis Found Symp. 2007. 288: 21–35. обсуждение 35–44, 96–28. [PubMed] [Google Scholar]
  • Földy C, Lee SH, Morgan RJ, Soltesz I.Регулирование синапсов быстрорастущих корзинчатых клеток хлоридным каналом ClC-2. Nat Neurosci. 2010; 13: 1047–1049. [Бесплатная статья PMC] [PubMed] [Google Scholar]
  • Földy C, Lee SY, Szabadics J, Neu A, Soltesz I. Тип клеток, влияющих на перисоматическое ингибирование холецистокинином. Nat Neurosci. 2007; 10: 1128–1130. [PubMed] [Google Scholar]
  • Földy C, Neu A, Jones MV, Soltesz I. Пресинаптическая, зависимая от активности модуляция опосредованного рецептором каннабиноида 1-го типа ингибирования высвобождения ГАМК.J Neurosci. 2006; 26: 1465–1469. [Бесплатная статья PMC] [PubMed] [Google Scholar]
  • Фридман Р., Ветмор С., Стромберг И., Леонард С., Олсон Л. Связывание α-бунгаротоксина с интернейронами гиппокампа: иммуноцитохимическая характеристика и влияние на экспрессию фактора роста. J Neurosci. 1993; 13: 1965–1975. [Бесплатная статья PMC] [PubMed] [Google Scholar]
  • Freund TF. Серия разнообразия интернейронов: ритм и настроение при перисоматическом торможении. Trends Neurosci. 2003. 26: 489–495. [PubMed] [Google Scholar]
  • Фройнд Т.Ф., Катона И.Перисоматическое торможение. Нейрон. 2007; 56: 33–42. [PubMed] [Google Scholar]
  • Glausier JR, Lewis DA. Селективное пирамидное клеточное снижение экспрессии информационной РНК субъединицы α1 рецептора ГАМК A при шизофрении. Нейропсихофармакология. 2011; 36: 2103–2110. [Бесплатная статья PMC] [PubMed] [Google Scholar]
  • Гликфельд Л.Л., Аталлах Б.В., Сканциани М. Дополнительная модуляция соматического торможения опиоидами и каннабиноидами. J Neurosci. 2008; 28: 1824–1832. [Бесплатная статья PMC] [PubMed] [Google Scholar]
  • Glickfeld LL, Scanziani M.Четкое определение времени активности каннабиноид-чувствительных и нечувствительных к каннабиноидам корзинчатых клеток. Nat Neurosci. 2006; 9: 807–815. [Бесплатная статья PMC] [PubMed] [Google Scholar]
  • Гуляс А.И., Мегиас М., Эмри З., Фройнд Т.Ф. Общее количество и соотношение возбуждающих и тормозных синапсов, сходящихся к одиночным интернейронам разных типов в области СА1 гиппокампа крысы. J Neurosci. 1999; 19: 10082–10097. [Бесплатная статья PMC] [PubMed] [Google Scholar]
  • Гуляс А.И., Сабо Г.Г., Ульберт И., Холдерит Н., Моньер Х., Эрдели Ф., Сабо Г., Фройнд Т.Ф., Хаджос Н.Содержащие парвальбумин клетки корзины с быстрым выбросом генерируют колебания потенциала поля, вызванные активацией холинергических рецепторов в гиппокампе. J Neurosci. 2010. 30: 15134–15145. [Бесплатная статья PMC] [PubMed] [Google Scholar]
  • Hájos N, Katona I, Naiem SS, MacKie K, Ledent C, Mody I, Freund TF. Каннабиноиды подавляют ГАМКергическую передачу в гиппокампе и сетевые колебания. Eur J Neurosci. 2000; 12: 3239–3249. [PubMed] [Google Scholar]
  • Hájos N, Papp EC, Acsady L, Levey AI, Freund TF.Определенные типы интернейронов выражают иммунореактивность мускаринового рецептора m2 на своих дендритах или окончаниях аксонов в гиппокампе. Неврология. 1998. 82: 355–376. [PubMed] [Google Scholar]
  • Харт С.А., Снайдер М.А., Смейкалова Т., Вулли К.С. Эстроген мобилизует субпопуляцию иммунореактивных везикул рецептора эстрогена-α в тормозных пресинаптических бутонах в СА1 гиппокампа. J Neurosci. 2007. 27: 2102–2111. [Бесплатная статья PMC] [PubMed] [Google Scholar]
  • Харви К.Д., Колман Ф., Домбек Д.А., Танк Д.В.Внутриклеточная динамика пространственных клеток гиппокампа во время виртуальной навигации. Природа. 2009; 461: 941–946. [Бесплатная статья PMC] [PubMed] [Google Scholar]
  • Хеффт С., Джонас П. Асинхронное высвобождение ГАМК вызывает длительное торможение в синапсе главного нейрона интернейрона гиппокампа. Nat Neurosci. 2005; 8: 1319–1328. [PubMed] [Google Scholar]
  • Ху Х, Мартина М., Джонас П. Дендритные механизмы, лежащие в основе быстрой синаптической активации быстрых всплесков интернейронов гиппокампа. Наука. 2010. 327: 52–58.[PubMed] [Google Scholar]
  • Isaacson JS, Scanziani M. Как ингибирование формирует корковую активность. Нейрон. 2011; 72: 231–243. [Бесплатная статья PMC] [PubMed] [Google Scholar]
  • Кано М., Оно-Шосаку Т., Хашимотодани И., Утигашима М., Ватанабе М. Контроль синаптической передачи, опосредованный эндоканнабиноидами. Physiol Rev.2009; 89: 309–380. [PubMed] [Google Scholar]
  • Карсон М.А., Тан А.Х., Милнер Т.А., Алжир Б.Е. Синаптическая перекрестная связь между классами интернейронов, нацеленных на перисоматическое действие, экспрессирующих холецистокинин и парвальбумин в гиппокампе.J Neurosci. 2009. 29: 4140–4154. [Бесплатная статья PMC] [PubMed] [Google Scholar]
  • Kasugai Y, Swinny JD, Roberts JD, Dalezios Y, Fukazawa Y, Sieghart W., Shigemoto R, Somogyi P. Количественная локализация синаптических и внесинаптических субъединиц рецептора GABA A на пирамидных клетках гиппокампа путем иммуномечения реплик с замораживанием-переломом. Eur J Neurosci. 2010; 32: 1868–1888. [Бесплатная статья PMC] [PubMed] [Google Scholar]
  • Katona I, Sperlagh B, Sik A, Kafalvi A, Vizi ES, Mackie K, Freund TF.Пресинаптически расположенные каннабиноидные рецепторы CB1 регулируют высвобождение ГАМК из окончаний аксонов определенных интернейронов гиппокампа. J Neurosci. 1999; 19: 4544–4558. [Бесплатная статья PMC] [PubMed] [Google Scholar]
  • Kerr AM, Reisinger E, Jonas P. Дифференциальная зависимость высвобождения фазового медиатора от синаптотагмина 1 в ГАМКергических и глутаматергических синапсах гиппокампа. Proc Natl Acad Sci U S. A. 2008; 105: 15581–15586. [Бесплатная статья PMC] [PubMed] [Google Scholar]
  • Клаусбергер Т., Мартон Л.Ф., О’Нил Дж., Хак Дж. Х., Далезиос И., Фуэнтеалба П., Суен В. Ю., Папп Е., Канеко Т., Ватанабе М., Чиксвари Дж., Сомоги П.Дополнительные роли ГАМКергических нейронов, экспрессирующих холецистокинин и парвальбумин, в колебаниях сети гиппокампа. J Neurosci. 2005; 25: 9782–9793. [Бесплатная статья PMC] [PubMed] [Google Scholar]
  • Клаусбергер Т., Сомоги П. Разнообразие нейронов и временная динамика: единство операций гиппокампа. Наука. 2008. 321: 53–57. [Бесплатная статья PMC] [PubMed] [Google Scholar]
  • Kravitz AV, Freeze BS, Parker PR, Kay K, Thwin MT, Deisseroth K, Kreitzer AC. Регуляция паркинсонического моторного поведения оптогенетическим контролем контуров базальных ганглиев.Природа. 2010; 466: 622–626. [Бесплатная статья PMC] [PubMed] [Google Scholar]
  • Krook-Magnuson E, Luu L, Lee SH, Varga C, Soltesz I. Плющ и нейроглиаформные интернейроны являются основной мишенью модуляции μ-опиоидных рецепторов. J Neurosci. 2011; 31: 14861–14870. [Бесплатная статья PMC] [PubMed] [Google Scholar]
  • Крук-Магнусон Э., Варга С., Ли Ш., Солтес И. Новые измерения межнейронной специализации, не замаскированные из-за принципиальной неоднородности клеток. Trends Neurosci. 2012 (в печати) [Бесплатная статья PMC] [PubMed] [Google Scholar]
  • Lawrence JJ.Холинергический контроль высвобождения ГАМК: новые параллели между неокортексом и гиппокампом. Trends Neurosci. 2008. 31: 317–327. [PubMed] [Google Scholar]
  • Ли А.К., Эпштейн Дж., Брехт М. Записи целых клеток с фиксацией на голове у свободно движущихся крыс. Nat Protoc. 2009. 4: 385–392. [PubMed] [Google Scholar]
  • Lee SH, Foldy C, Soltesz I. Четкий эндоканнабиноидный контроль высвобождения ГАМК в перисоматических и дендритных синапсах в гиппокампе. J Neurosci. 2010; 30: 7993–8000. [Бесплатная статья PMC] [PubMed] [Google Scholar]
  • Lee SH, Soltesz I.Потребность в рецепторах CB1, но не в рецепторах GABAB, в опосредованном холецистокинином ингибировании высвобождения GABA из клеток корзины, экспрессирующих холецистокинин. J Physiol. 2011a; 589: 891–902. [Бесплатная статья PMC] [PubMed] [Google Scholar]
  • Lee SY, Földy C, Szabadics J, Soltesz I. Передача сигналов рецептора CCK2, специфичного для клеточного типа, лежит в основе опосредованного холецистокинином селективного возбуждения парвальбумин-положительной корзины гиппокампа клетки. J Neurosci. 2011; 31: 10993–11002. [Бесплатная статья PMC] [PubMed] [Google Scholar]
  • Lee SY, Soltesz I.Холецистокинин: многофункциональный молекулярный переключатель нейронных цепей. Dev Neurobiol. 2011b; 71: 83–91. [Бесплатная статья PMC] [PubMed] [Google Scholar]
  • Льюис Д.А., Фиш К.Н., Арион Д., Гонсалес-Бургос Г. Перисоматическое торможение и дисфункция коркового контура при шизофрении. Curr Opin Neurobiol. 2011. 21 (6): 866–872. [Бесплатная статья PMC] [PubMed] [Google Scholar]
  • Лисман Дж., Бузаки Г. Схема нейронного кодирования, образованная комбинированной функцией гамма- и тета-колебаний. Шизофр Бык.2008; 34: 974–980. [Бесплатная статья PMC] [PubMed] [Google Scholar]
  • Lourenco J, Cannich A, Carta M, Coussen F, Mulle C., Marsicano G. Синаптическая активация каинатных рецепторов блокирует пресинаптическую передачу сигналов CB 1 в ГАМКергических синапсах. Nat Neurosci. 2010. 13: 197–204. [PubMed] [Google Scholar]
  • McMahon LL, Kauer JA. Интернейроны гиппокампа возбуждаются через ионные каналы, управляемые серотонином. J Neurophysiol. 1997; 78: 2493–2502. [PubMed] [Google Scholar]
  • Матяс Ф., Фройнд Т.Ф., Гуляс А.И.Конвергенция возбуждающих и тормозных входов на CCK-содержащие клетки корзины в области CA1 гиппокампа крысы. Eur J Neurosci. 2004; 19: 1243–1256. [PubMed] [Google Scholar]
  • Mizuseki K, Diba K, Pastalkova E, Buzsaki G. Пирамидные клетки гиппокампа CA1 образуют функционально различные подслои. Nat Neurosci. 2011; 14: 1174–1181. [Бесплатная статья PMC] [PubMed] [Google Scholar]
  • Моралес М., Хейн К., Фогель З. Интернейроны гиппокампа коэкспрессируют транскрипты, кодирующие субъединицу никотинового рецептора α7 и каннабиноидный рецептор 1.Неврология. 2008. 152: 70–81. [Бесплатная статья PMC] [PubMed] [Google Scholar]
  • Neu A, Földy C, Soltesz I. Постсинаптическое происхождение CB1-зависимого тонического ингибирования высвобождения ГАМК холецистокинин-положительной корзиночной клеткой в ​​синапсы пирамидных клеток в области CA1 гиппокамп крысы. J Physiol. 2007; 578: 233–247. [Бесплатная статья PMC] [PubMed] [Google Scholar]
  • Nissen W, Szabo A, Somogyi J, Somogyi P, Lamsa KP. Долгосрочная пластичность в глутаматергических синапсах на интернейронах гиппокампа, экспрессирующих парвальбумин или каннабиноидный рецептор CB1.J Neurosci. 2010. 30: 1337–1347. [Бесплатная статья PMC] [PubMed] [Google Scholar]
  • Nörenberg A, Hu H, Vida I, Bartos M, Jonas P. Явные неоднородные свойства кабеля оптимизируют быструю и эффективную активацию быстро всплывающих ГАМКергических интернейронов. Proc Natl Acad Sci U S. A. 2010; 107: 894–899. [Бесплатная статья PMC] [PubMed] [Google Scholar]
  • Nusser Z, Roberts JD, Baude A, Richards JG, Sieghart W., Somogyi P. Иммуноцитохимическая локализация субъединиц α1 и β2 / 3 рецептора GABA A в отношение к специфическим ГАМКергическим синапсам в зубчатой ​​извилине.Eur J Neurosci. 1995; 7: 630–646. [PubMed] [Google Scholar]
  • Otsuka T, Kawaguchi Y. Типы кортикальных тормозных клеток по-разному образуют интраламинарные и интерламинарные подсети с возбуждающими нейронами. J Neurosci. 2009; 29: 10533–10540. [Бесплатная статья PMC] [PubMed] [Google Scholar]
  • Packer AM, Yuste R. Dense, неспецифическая связь парвальбумин-положительных интернейронов неокортекса: каноническая микросхема для ингибирования? J Neurosci. 2011; 31: 13260–13271. [Бесплатная статья PMC] [PubMed] [Google Scholar]
  • Pelkey ​​KA, McBain CJ.Зависимая от клеток-мишеней пластичность в цепи мшистое волокно – CA3 обнаруживает компартментальную регуляцию пресинаптической функции в дивергентных сайтах высвобождения. J Physiol. 2008; 586: 1495–1502. [Бесплатная статья PMC] [PubMed] [Google Scholar]
  • Ratté S, Prescott S. Каналы ClC-2 регулируют возбудимость нейронов, а не уровни внутриклеточного хлорида. J Neurosci. 2011; 31: 15838–15843. [Бесплатная статья PMC] [PubMed] [Google Scholar]
  • Rinke I, Artmann J, Stein V. Напряжение управляемых каналов ClC-2 составляет часть фоновой проводимости и способствует экструзии хлоридов.J Neurosci. 2010; 30: 4776–4786. [Бесплатная статья PMC] [PubMed] [Google Scholar]
  • Сломянка Л. Нейроны происхождения цинксодержащих путей и распределение цинксодержащих бутонов в области гиппокампа крысы. Неврология. 1992. 48: 325–352. [PubMed] [Google Scholar]
  • Sohal VS, Zhang F, Yizhar O, Deisseroth K. Парвальбуминные нейроны и гамма-ритмы улучшают работу коркового контура. Природа. 2009; 459: 698–702. [Бесплатная статья PMC] [PubMed] [Google Scholar]
  • Soltesz I.Разнообразие в нейронной машине — порядок и изменчивость в межнейронных микросхемах. Нью-Йорк, Нью-Йорк: издательство Оксфордского университета; 2006. [Google Scholar]
  • Soltesz I, Deschênes M. Низкочастотные и высокочастотные колебания мембранного потенциала во время тета-активности в пирамидных нейронах CA1 и CA3 гиппокампа крысы под кетамин-ксилазиновым наркозом. J Neurophysiol. 1993; 70: 97–116. [PubMed] [Google Scholar]
  • Стейли К. Роль внутренней выпрямляющей проводимости хлоридов в постсинаптическом торможении.J Neurophysiol. 1994. 72: 273–284. [PubMed] [Google Scholar]
  • Szabadics J, Soltesz I. Функциональная специфичность иннервации мшистых волокон ГАМКергических клеток в гиппокампе. J Neurosci. 2009. 29: 4239–4251. [Бесплатная статья PMC] [PubMed] [Google Scholar]
  • Szabadics J, Varga C, Molnar G, Olah S, Barzo P, Tamas G. Возбуждающий эффект ГАМКергических аксо-аксонических клеток в корковых микросхемах. Наука. 2006; 311: 233–235. [PubMed] [Google Scholar]
  • Трикуар Л., Пелки К.А., Эрккила Б.Э., Джеффрис Б.В., Юань Х, МакБейн С.Дж.План пространственно-временного происхождения разнообразия интернейронов гиппокампа мыши. J Neurosci. 2011; 31: 10948–10970. [Бесплатная статья PMC] [PubMed] [Google Scholar]
  • Varga C, Lee SY, Soltesz I. Целенаправленный ГАМКергический контроль над выходом энторинальной коры. Nat Neurosci. 2010; 13: 822–824. [Бесплатная статья PMC] [PubMed] [Google Scholar]
  • Wilson RI, Kunos G, Nicoll RA. Пресинаптическая специфичность передачи сигналов эндоканнабиноидов в гиппокампе. Нейрон. 2001; 31: 453–462. [PubMed] [Google Scholar]
  • Винтерер Дж., Стемпель А.В., Дугладзе Т., Фельди С., Мазиашвили Н., Живкович А.Р., Приллер Дж., Солтес И., Гловели Т., Шмитц Д.Клеточно-специфическая модуляция ингибирования обратной связи серотонином в гиппокампе. J Neurosci. 2011; 31: 8464–8475. [Бесплатная статья PMC] [PubMed] [Google Scholar]
  • Woodruff AR, Anderson SA, Yuste R. Загадочная функция люстр. Front Neurosci. 2010; 4: 201. [Бесплатная статья PMC] [PubMed] [Google Scholar]
  • Wyeth MS, Zhang N, Mody I, Houser CR. Избирательное снижение иннервации холецистокинин-положительных корзиночных клеток на модели височной эпилепсии. J Neurosci. 2010; 30: 8993–9006.[Бесплатная статья PMC] [PubMed] [Google Scholar]
  • Ylinen A, Soltesz I, Bragin A, Penttonen M, Sik A, Buzsaki G. Внутриклеточные корреляты тета-ритма гиппокампа в идентифицированных пирамидных клетках, гранулярных клетках и корзинчатых клетках. Гиппокамп. 1995; 5: 78–90. [PubMed] [Google Scholar]
  • Йошимура Ю., Каллавей Э.М. Мелкомасштабная специфичность корковых сетей зависит от типа тормозных клеток и их связности. Nat Neurosci. 2005. 8: 1552–1559. [PubMed] [Google Scholar]
  • Yu YC, Bultje RS, Wang X, Shi SH.Специфические синапсы развиваются преимущественно среди сестринских возбуждающих нейронов неокортекса. Природа. 2009; 458: 501–504. [Бесплатная статья PMC] [PubMed] [Google Scholar]
  • Zhang W, Buckmaster PS. Дисфункция клеточного контура зубчатой ​​корзины в модели височной эпилепсии на крысах. J Neurosci. 2009; 29: 7846–7856. [Бесплатная статья PMC] [PubMed] [Google Scholar]

FSC 5998 Электрические и электронные сборки, платы, карты и связанное с ними оборудование: 5998-01-171-4555, 5998-01-171-4559, 5998-01-171 -4574

FSC> FSG 59 — Синхросигналы, резольверы, кабели и многое другое> FSC 5998 Электрические и электронные сборки, платы, карты и связанное с ними оборудование> 5998-01-171-4555-5998-01-171-4574

200-01100-02
NSN MFG SKU Название позиции Подробная информация Производитель (CAGE) RFQ
5998-01-171-4555 Схема
5998011714555

Плата

Особенности: Конденсатор 10; разъем 1; домкрат 1; микросхема 20; печатная плата 1; резистор 6; контрольная точка 4; выталкиватель карт 2
Общая высота: 0.Номинальное значение 552 дюйма
DRS Technologies Inc. (6X365)
Northrop Grumman Systems Corporation (21877)
5998-01-171-4556
5998011714556
161255 Сборка печатной платы Специальный Особенности: Шина 5; конденсатор 21; кард-выталкиватель 2; разъем 1; домкрат 1; микросхема 44; печатная плата 1; RESIST0R 8; контрольная точка 3
Общая высота: 0,552 дюйма номинально
Northrop Grumman Systems Corporation (21877)
5998-01-171-4557
5998011714557
161278 Узел печатной платы Специальные функции : Конденсатор 10; кард-выталкиватель 2; разъем 1; микросхема 29; печатная плата 1; резистор 29; контрольная точка 11
Общая высота: 0.Номинальное значение 552 дюйма
Northrop Grumman Systems Corporation (21877)
5998-01-171-4558
5998011714558
161514 Сборка печатной платы Особенности: Шина 5; конденсатор 18; кард-выталкиватель 2; разъем 1; микросхема 31; печатная плата 1; резистор 20; контрольная точка 4
Общая высота: 0,552 дюйма номинально
Northrop Grumman Systems Corporation (21877)
5998-01-171-4559
5998011714559
161660 Печатная плата в сборе Особенности : Конденсатор 20; кард-выталкиватель 2; катушка 2; разъем 1; диод 1; домкрат 2; микросхема 27; печатная плата 1; резистор 44; контрольная точка 10
Общая высота: 0.Номинальное значение 552 дюйма
Northrop Grumman Systems Corporation (21877)
5998-01-171-4560
5998011714560
161411 Сборка печатной платы Особенности: Конденсатор 17; разъем 2; диод 51; микросхема 6; печатная плата 1; резистор 64; транзистор 30
Northrop Grumman Systems Corporation (21877)
5998-01-171-4561
5998011714561
161273 Монтажная плата Особенности: Конденсатор 12; устройство для извлечения карт 2; разъем 1; домкрат 1; микросхема 23; печатная плата 1; резистор 4; контрольная точка 12
Northrop Grumman Systems Corporation (21877)
5998-01-171-4562
5998011714562
161293 Печатная плата в сборе Особенности: Шина 2; конденсатор 12; устройство для извлечения карт 2; разъем 1; микросхема 46; печатная плата 1; резистор 7; контрольная точка 12
Общая высота: 0.Номинальное значение 552 дюйма
Northrop Grumman Systems Corporation (21877)
5998-01-171-4563
5998011714563

200-01

Узел печатной платы Особенности: Конденсатор 10; разъем 1; диод 6; микросхема 4; печатная плата 1; резистор 23; переключатель 2; транзистор 4; контрольная точка 11
Общая высота: номинальное значение 0,702 дюйма
Moog Inc. (1K426, 99932)
5998-01-171-4564
5998011714564

100-01

Плата в сборе Особенности: Конденсатор 29; разъем 1; катушка 5; диод 30; домкрат 7; печатная плата 1; реле 2; резистор 92; транзистор 21
Moog Inc.(99932, 1K426)
5998-01-171-4565
5998011714565
100-01
150-01
Печатная плата в сборе Особенности: Конденсатор 4; разъем 2; микросхема 14; печатная плата 1; резистор 26; транзистор 4
Общая длина: номинальная 5,030 дюйма
Общая ширина: номинальная 4,130 дюйма
Moog Inc. (99932, 1K426)
5998-01-171-4566
5998011714566
Узел печатной платы Идентификация конечного элемента: Узел печатной платы
Особенности: Конденсатор 39, разъем 2, диод 24, микросхема 33, печатная плата 1, резистор 86, переключатель 5, контрольная точка 11, трансформатор; конфигурация MTG: вилка, кронштейн mtd
Общая высота: 1.222 дюйма номинально
Moog Inc. (99932, 1K426)
5998-01-171-4567
5998011714567
166851 Узел печатной платы Особенности: Конденсатор 7; устройство для извлечения карт 2; разъем 1; домкрат 2; микросхема 57; печатная плата 1; резистор 10; контрольная точка 9
Общая высота: 0,552 дюйма номинально
Northrop Grumman Systems Corporation (21877)
5998-01-171-4568
5998011714568
166854 Печатная плата в сборе Особенности : Конденсатор 10; устройство для извлечения карт 2; разъем 1; микросхема 48; печатная плата 1; резистор 6; контрольная точка 6; jack 1
Общая высота: 0.Номинальное значение 552 дюйма
Northrop Grumman Systems Corporation (21877)
5998-01-171-4569
5998011714569
Узел печатной платы Особенности: Конденсатор 4; разъем 4; диод 6; печатная плата 1; резистор 5; переключатель 1
Moog Inc. (99932, 1K426)
5998-01-171-4570
5998011714570
01-P06335P009 Сборка печатной платы Mtrl Inc.(94990)
5998-01-171-4571
5998011714571
01-P07212U001 Узел печатной платы Mtrl Inc. -01-171-4572
5998011714572
01-P07314U010 Печатная плата в сборе Особенности: Конденсатор 59; кард-выталкиватель 2; катушка 1; разъем 1; диод 1; домкрат 1; микросхема 71; печатная плата 1; резистор 19
Mtrl Inc.(94990)
General Dynamics C4 Systems Inc. (1VPW8)
5998-01-171-4573
5998011714573
01-P09729G012 Монтажная плата Mtrl Inc. )
5998-01-171-4574
5998011714574
01-P09744G Узел печатной платы Mtrl Inc. (94990)
Схема микросхемы

4558 г.Простой микрофонный усилитель на BA4558. Несколько советов по сборке

Стереоусилитель На TDA2003 + JRC4558.

Представляем вашему вниманию принципиальную схему полноценного стереоусилителя, построенного на микросхемах TDA2003. Согласно Datasheet TDA2003, на нагрузку 4 Ом будет мощность 6 Вт. Питание усилителя однополярное 12 вольт, поэтому его можно применять как автомобильную аудиосистему. Если вас интересуют параметры усилителя более подробно — полное описание (Datasheet) вы найдете в архиве с материалами этой статьи.Этот усилитель также содержит предварительный усилитель и три регулятора тембра, которые реализованы на MS JRC4558. Принципиальные схемы представлены ниже:

Схема усилителя мощности на TDA2003:

Схема предварительного усилителя на JRC4558 с трехканальным регулятором тона:

В предварительном усилителе микросхему JRC4558 можно заменить, например, на TL072.

Все элементы усилителя вместе с регуляторами размещены на одной плате.Пользовательские источники показаны ниже:

Используя эти изображения, мы нарисовали печатную плату в программе Sprint Layout, формат усилителя Lay6 показан ниже:

Изображение формата Lay6 выглядит следующим образом:

Стекловолокно с грибками односторонняя, размер 71 х 126 мм.

Микросхемы TDA2003 устанавливаются на один общий радиатор, поэтому не стоит забывать о теплоизоляционных прокладках с изоляционными рукавами.

Удобство платы заключается в том, что регуляторы устанавливаются прямо на нее, поэтому использование проводов для внешних подключений значительно сокращается.Все переменные резисторы сдвоенные 2х20 ком с линейной характеристикой, то есть если импортные, то с индексом «в», если отечественные — с индексом «А».

Внешний вид платы усилителя показан ниже:

При подаче питания на усилитель мощности загорается красный светодиод, расположенный рядом с входным разъемом. В его цепочке стоит токоограничивающий резистор номиналом 2,2 кОм.

После герметизации элементов ополосните ножки, например, растворителем 646, удалите излишки канифоли и убедитесь в отсутствии «соплей» (жестяных перемычек с дорожками).Еще раз проверьте правильность элементов (микросхема 4558, полярность электролитов и т.д.)
Усилитель собран без ошибок и из хороших деталей в дополнительных настройках не нуждается. Удачное повторение.

Перечень элементов усилителя с предусилителем и регулятором тембра:

Микросхемы:

● TDA2003 — 2 шт.
● JRC4558 — 1 шт.

Резисторы 1/4 Вт:

● 47Р — 2 шт.
● 2R2 — 2 шт.
● 220р — 2 шт.
● 1R / 0.5W — 2 шт.
● 1К — 4 шт.
● 10К — 2 шт.
● 2К7 — 4 шт.
● 100К — 2 шт.
● 220К — 2 шт.
● 2К2 — 1 шт.

Конденсаторы на напряжение не менее 16В:

● Электролит 1000мф — 2 шт.
● Электролит 470мФ — 2 шт.
● Электролит 100мф — 2 шт.
● Электролит 1МФ — 6 шт.
● Электролит 10мФ — 1 шт.
● Пленка 0,047МФ (473) — 2 шт.
● Пленка 0,1мФ (104) — 4 шт.
● 0,1мФ (104) Керамика — 1 шт.
● Пленка 0,0047mF (472) — 2 шт.
● 470пф (471) Керамика — 4 шт.

Остальное:

● Парный переменный резистор 20K + 20K — 4 шт.
● Коннектор с болтовым зажимом 2 PIN 5 мм для установки на плату — 3 шт.
● Коннектор с болтовой клипсой 3 PIN 2.54 MM для установки на плату — 1 шт.
● LED — LED 5 мм Красный — 1 шт.
● Панель с 8 контактами для JRC4558 — 1 шт.
● Радиатор алюминиевый для TDA2003 — 1 шт.
● Двойной разъем RCA — 1 шт.
● Терминал подключения акустики — 1 шт.

Скачать схему усилителя на TDA2003 & JRC4558, печатную плату Lay6 из формата и datasheet_tda2003 можно прямо с нашего сайта по ссылке, которая появится после нажатия на любую строчку рекламного блока. Ниже кроме строки «Платная реклама». Размер файла — 0,93 МБ.

Большинство аудиопродуктов довольно категоричны и не готовы к компромиссу при выборе оборудования, справедливо полагая, что воспринимаемый звук должен быть чистым, сильным и впечатляющим.Как этого добиться?

Поиск данных по вашему запросу:

Усилитель на микросхеме F4558

Схемы, справочники, даташиты:

Прайс-листы, Цены:

Обсуждения, статьи, инструкции:

Дождитесь поиска поиска по всем базам.

По завершении появится ссылка для доступа к найденным материалам.

Пожалуй, главную роль в решении этого вопроса сыграет выбор усилителя.
Функция
Усилитель отвечает за качество и мощность воспроизведения звука. При этом при покупке стоит обратить внимание на следующие обозначения, обозначающие внедрение высоких технологий в производство аудиотехники:


  • Привет-Fi. Обеспечивает максимальную чистоту и точность звука, избавляя его от посторонних шумов и искажений.
  • Hi-End. Выбор перфекциониста, готового много платить за удовольствие различать мельчайшие нюансы любимых музыкальных композиций.Часто в эту категорию входит оборудование для ручной сборки.

Технические характеристики, на которые следует обратить внимание:

  • Входная и выходная мощность. Показатель номинальной выходной мощности имеет решающее значение, потому что значения Edge часто ненадежны.
  • Диапазон частот. Варьируется от 20 до 20 000 Гц.
  • Коэффициент нелинейных искажений. Здесь все просто — чем меньше, тем лучше. Идеальная стоимость, по оценкам экспертов, — 0,1%.
  • Соотношение сигналов и шум.Современная техника подсказывает значение этого показателя более 100 дБ, что сводит к минимуму посторонние шумы при прослушивании.
  • Коэффициент демпфирования. Отражает выходное сопротивление усилителя в соотношении с номинальным сопротивлением нагрузки. Другими словами, достаточный коэффициент демпфирования (более 100) снижает возникновение ненужных вибраций оборудования и т. Д.

Следует помнить: изготовление качественных усилителей — процесс трудоемкий и высокотехнологичный, соответственно слишком низкая цена При достойных характеристиках следует насторожить.

Классификация

Чтобы разобраться во всем многообразии рыночных предложений, необходимо различать товар по разным критериям. Усилители можно классифицировать:

  • По мощности. Предварительно — своеобразное промежуточное звено между источником звука и оконечным усилителем мощности. Усилитель мощности, в свою очередь, отвечает за силу и громкость выходного сигнала. Вместе они образуют законченный усилитель.

Важно: Первичное преобразование и обработка сигналов происходит в усилителях заранее.

  • По элементной базе различаются лампа, транзистор и интегральный разум. Последние возникли для объединения преимуществ и минимизации недостатков первых двух, например, качества звука ламповых усилителей и компактности транзистора.
  • По режиму работы усилители делятся на классы. Базовые классы — А, Б, АВ. Если усилители класса A потребляют много энергии, но дают высококачественный звук, а точность класса B — противоположность, класс AB представляется оптимальным выбором, представляя собой компромиссное соотношение качества сигнала и достаточно высокую эффективность.Также различают классы C, D, H и G, возникающие при использовании цифровых технологий. Также различают одношаговый и двухтактный режимы выходного каскада.
  • По количеству каналов усилители могут быть одноканальными, двух- и многоканальными. Последние активно используются в домашних кинотеатрах для формирования громкости и реалистичности звука. Чаще всего бывают двухканальные, соответственно для правой и левой аудиосистемы.

Внимание: Изучение технической составляющей при покупке, конечно, необходимо, но часто решающим фактором является элементарное прослушивание аппаратуры по принципу звуков нет звука.

Заявление

Выбор усилителя больше оправдан целями, для которых он приобретается. Перечислим основные направления использования усилителей звуковой частоты:

  1. В составе домашнего аудиокомплекса. Очевидно, что лучший выбор — это двухканальная однобитная лампа в классе A, также оптимальным выбором может быть трехканальный класс AB, где один канал определен для сабвуфера, с функцией Hi-Fi.
  2. Для акустической системы в автомобиле.Наиболее популярные четырехканальные усилители AV или D класса, в соответствии с финансовыми возможностями покупателя. В автомобилях функция кроссовера также востребована для плавной регулировки частоты, что позволяет при необходимости срезать частоты в высоком или низком диапазоне.
  3. Концертное оборудование. К качеству и возможностям профессионального оборудования предъявляются более высокие требования для самой большой торговой площади. звуковые сигналы, а также высокая потребность в интенсивности и продолжительности использования.Таким образом, рекомендуется приобретать усилитель класса не ниже D, способный работать практически на пределе своей мощности (70-80% от заявленной), желательно в корпусе из высокотехнологичных материалов, защищающих от неблагоприятных погодных условий и погодных условий. механические воздействия.
  4. В студийном оборудовании. Все вышеперечисленное действительно для студийного оборудования. Можно добавить про самый большой диапазон частот воспроизведения — от 10 Гц до 100 кГц по сравнению с таковым от 20 Гц до 20 кГц в бытовом усилителе.Также стоит отметить возможность раздельной регулировки громкости на разных каналах.

Для того, чтобы долго наслаждаться чистым и качественным звуком, желательно заранее изучить все многообразие предложений и выбрать вариант аудиотехники, максимально отвечающий вашим запросам.

Этот усилитель был создан для достижения двух целей:

  • Повышение чувствительности микрофона при записи голоса;
  • Уменьшить уровень шума при записи за счет более высокого входного сигнала на встроенную звуковую карту;

При выборе сердечника усилителя взгляд упал на микросхему сдвоенного малошумящего операционного усилителя 4558s.Данная микросхема выпускается разными компаниями и может иметь названия KA4558. , LM4558. , NJM4558. и так далее. Главное, чтобы в названии было число 4558. Это такая фишка в районе 0,15 $. Также его можно взять от однополярного источника питания.

Так как микросхема представляет собой сдвоенный усилитель, то вторую часть было решено использовать как усилитель мощности для передвижных наушников, подключенных к УНГ. Возможность слышать свой голос через микрофон делает запись голоса намного удобнее и проще…

Питание UNH состоит из четырех пальчиковых батареек, чтобы не было питания от сети.

Суммарное сопротивление резисторов R1 и P1 задает уровень усиления каскада микрофонного усилителя. Чем больше сопротивление, тем выше уровень усиления.

Соотношение резисторов R3 и R10 задает уровень усиления каскада наушников IULC. В этом варианте 22к / 10к = 2,2, т.е. коэффициент усиления на этом каскаде будет равен 2.2 раза.

Для возможности работы компьютерных микрофонов (Skype-гарнитура) есть возможность включения фантомного питания.

Также стоит отметить, что выходной сигнал ONCH настолько высок, что не рекомендуется подключать его к микронному входу звуковой карты, так как есть вероятность выхода последнего. УНГ необходимо подключить к линейному входу.

Предусилитель для микрофона , он же предусилитель или усилитель для микрофона — это своего рода усилитель, предназначенный для усиления слабого сигнала до величины линейного уровня (около 0.5-1,5 вольт), то есть до приемлемого значения, при котором работают обычные усилители звуковой мощности.

Источниками входных акустических сигналов для предварительного усилителя обычно являются звукосниматели виниловых пластин, микрофоны, звукосниматели различных музыкальных инструментов. Ниже представлены три микрофонных усилителя на транзисторах, а также вариант микрофонного усилителя на микросхеме 4558. Все они легко собираются своими руками.

Схема простого микрофонного предусилителя на одном транзисторе

Эта схема микрофонного предусилителя работает как с динамическими, так и с электрическими микрофонами.

Микрофоны динамического дизайна похожи на громкоговорители. Акустическая волна воздействует на мембрану и прикрепленную к ней акустическую катушку. В момент колебания мембраны в катушке под действием магнитного поля постоянного магнита образуется электрический ток.

Принцип действия электрических микрофонов основан на возможности некоторых типов материалов с повышенной диэлектрической проницаемостью (электротехники) изменять поверхностный заряд под действием акустической волны.Микрофоны этого типа отличаются от динамических высоким входным сопротивлением.

При использовании электрического микрофона для сдвига напряжения на микрофоне необходимо установить сопротивление R1


Микрофонный усилитель на одном транзисторе

Поскольку это схема микрофонного усилителя для динамического микрофона, то при использовании электродинамического микрофона его сопротивление должно быть в пределах от 200 до 600 Ом. При этом на С1 надо ставить до 10 мкФ. Если это электролитический конденсатор, то его положительный выход должен быть подключен к транзистору.

Питание осуществляется от батареи Крона или от стабилизированного источника питания. Хотя от батареи лучше исключить шумы. Можно заменить на отечественный. Электролитические конденсаторы на напряжение 16 вольт. Во избежание помех подключите предусилитель к источнику сигнала и ко входу усилителя необходимо экранированный провод. Если нужно еще более мощное усиление звука, можно собрать усилитель на микросхеме.

Микрофонный предусилитель на 2 транзисторах

Конструкция любого предусилителя очень сильно влияет на его шумовые характеристики.Если учесть, что качественные радиокомпоненты, используемые в схеме предусилителя, все же приводят к искажениям (шумам), очевидно, что единственный выход для получения более-менее качественного микрофонного усилителя — это уменьшение количества радиомодулей. компоненты схемы. Примером может служить следующая схема двухэтапной предварительной подготовки.

С этой опцией минимизируется количество разделительных конденсаторов, так как транзисторы включены по схеме с общим эмиттером.Также между каскадами есть прямая связь. Для стабилизации режима работы схемы при изменении внешней температуры и напряжения питания в схему добавлен DCO.

Предусилитель для электрофонического микрофона на трех транзисторах

Это еще один вариант. Особенностью данной схемы усилителя для микрофона является то, что питание предусилителя осуществляется по тому же проводу (фантомное питание), по которому идет входной сигнал.

Этот микрофонный предусилитель разработан для коллаборации C, например, MKE-3.Напряжение питания на микрофоне проходит через сопротивление R1. Звуковой сигнал с выхода микрофона попадает в базу VT1 через конденсатор С1. состоящий из сопротивлений R2, R3 создает необходимое смещение на базе VT1 (примерно 0,6 В). Напряженный сигнал от резистора R5, действующего как нагрузка, поступает на базу VT2, которая является частью репитера эмиттера на VT2 и VT3.

Рядом с выходным разъемом установлены еще два элемента: сопротивление нагрузки R6, через которое осуществляется питание, и конденсатор сепаратора СЗ, отделяющий выходной аудиосигнал от напряжения питания.

Предмикрофонный усилитель на микросхеме 4558

Операционный усилитель 4558 производства RoHM. Он характеризуется как маломощный и малошумящий усилитель. Эта микросхема используется в усилителе микрофона, усилителях звука, активных фильтрах, генераторах управляемого напряжения. Микросхема 4558 имеет внутреннюю фазовую компенсацию, увеличенный порог входного напряжения, большое усиление и низкий уровень шума. Также этот операционный усилитель имеет защиту от короткого замыкания.

(140.5 Кб, скачано: 2 181)



Микрофонный предусилитель 4558

Это хороший вариант для сборки микрофонного предусилителя на микросхеме. Схема предусилителя для микрофона отличается высоким качеством усиления, простотой и не требует большой обвязки. Этот микрофонный усилитель для динамического микрофона также хорошо работает с электретными микрофонами.

При безошибочной сборке схема не требует настройки и сразу начинает работать. Наибольший потребляемый ток составляет 9 мА, а в состоянии покоя потребляемый ток находится в районе 3 мА.

Схема самодельного предусилителя (предусилителя) с молотковым циклом выполнена на микросхеме LM4558. Важная часть аудио — это предварительный усилитель. Желательно, чтобы он мог не только усиливать сигнал, но и регулировать его реакцию.

На рисунке справа представлена ​​схема несложного предстереоксилтера с регулировкой отдельно в каждом канале и общим, средним и высокочастотным каналами регулировки в обоих каналах.

Принципиальная схема

Схема сделана на сдвоенном операционном усилителе типа LM4558.И предназначен он в первую очередь для работы с простыми автомобильными усилителями, построенными на микросхемах — интегрированных мостовых UMP. Следовательно, напряжение питания «Авто» — опполярное 12В.

Но это не ограничивает область применения данной схемы только автомобильной техникой.

Рис. 1. Принципиальная схема Самодельный предварительный усилитель с буйством на LM4558.

Напряжение питания может быть до 30 В. И даже можно перейти на буболярное питание. Для этого снимаем делитель на резисторах R1, R2 и C2.А выводы 3 и 5 микросхем подключить с общим минусом питания. При этом вывод 4 отключают от минуса питания, и на него подается отрицательное напряжение питания.

Регулировка громкости осуществляется переменными резисторами R7 и R15, как уже было сказано, отдельно в каждом канале. На операционных усилителях микросхемы А1 выполнены двумя активными регуляторами тона, в которых происходит как усиление звукового сигнала, так и частотная коррекция с помощью трехполосных регуляторов тона.

Цепи настройки включены в цепь ОКУ операционных усилителей. Регулировка громкости на высоких частотах — сдвоенный переменный резистор R8, на средних частотах — R9, на низких частотах — R10.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
