Схема усилителя на тда 2822 с печаткой. Миниатюрный усилитель на TDA2822L. Разберемся с корпусом микросхемы

Старый друг лучше новых двух!
Пословица

Интегральная микросхема TDA2822M благодаря небольшому числу элементов обвязки относится к числу простых усилителей, которые можно собрать за короткое время, подключить к МР3 плееру, ноутбуку, радиоприемнику – и тут же оценить результат своей работы.

Вот как привлекательно выглядит описание :
«TDA2822M — стереофонический, двухканальный низковольтный усилитель для портативной техники и пр.
Возможно мостовое включение, использование в качестве наушникового или контрольного усилителя и многое другое.
Рабочее напряжение питания: от 1,8 В до 12 В , мощность до 1 Вт на канал, искажения до 0,2%. Радиатор не требуется.
Вопреки суперминиатюрным размерам выдаёт честный бас. Идеальный чип для бесчеловечных опытов начинающих».

Своей статьёй я постарался помочь коллегам-радиолюбителям сделать эксперименты с этим интересным чипом более осознанными и гуманными.

Разберемся с корпусом микросхемы

Различают две микросхемы: одну TDA2822, другую с индексом «М» — TDA2822М.
Интегральная микросхема TDA2822 (Philips) предназначена для создания простых усилителей мощности звуковой частоты. Допустимый диапазон питающих напряжений 3…15 В; при Uпит=6 В, Rн=4 Ом выходная мощность составляет до 0,65 Вт на канал, в полосе частот 30 Гц…18 кГц. Корпус микросхемы Powerdip 16.
Микросхема TDA2822M выполнена в ином корпусе Minidip 8 и имеет отличающуюся цоколевку при несколько меньшей максимальной рассеиваемой мощности (1 Вт против 1,25 Вт у TDA2822).

Обратите внимание, что другие цепи встроенной защиты выходного каскада отсутствуют, что сделано из соображений лучшего использования источника питания, к сожалению, в ущерб надежности.

Выводы 5 и 8 микросхемы соединяются с общим проводом по переменному току. В этом случае коэффициент передачи усилителя с отрицательной обратной связью составит:

Ku=20lg(1+R1/R2)= 20lg(1+R5/R4)=39 дБ.

Структурная схема ИС представлена на рис. 2.

Рис. 2. Структурная схема TDA2822M

Экспериментально определено, что сумма сопротивлений резисторов R1+R2 и R5+R4 равна 51,575 кОм. Зная коэффициент усиления, несложно вычислить, что R1=R5=51 кОм, а R2=R4=0,575 кОм.

Чтобы уменьшить коэффициент усиления микросхемы с ООС, обычно последовательно с R2 (R4) включают дополнительный резистор. В данном случае такому схемотехническому приему «мешают» открытые транзисторные ключи на транзисторах Q12 (Q13).

Но даже, если предположить, что ключи не оказывают влияния на коэффициент передачи с обратной связью, маневр по уменьшению коэффициента усиления незначителен – не более 3 дБ; в противном случае не гарантируется устойчивость усилителя, охваченного ООС.

Поэтому можно поэкспериментировать с изменением коэффициента передачи усилителя, учтя, что сопротивление дополнительного резистора лежит в пределах 100…240 Ом.

Рис. 3. Принципиальная схема экспериментального стереофонического усилителя

Усилитель имеет следующие характеристики:
Напряжение питания Uп=1,8…12 В
Выходное напряжение Uвых=2…4 В
Потребляемый ток в режиме покоя Io=6…12 мА
Выходная мощность Pвых=0,45…1,7 Вт
Коэффициент усиления Ku=36…41 (39) дБ
Входное сопротивление Rвх=9,0 кОм
Переходное затухание между каналами 50 дБ.

С практической точки зрения для надежной эксплуатации усилителя целесообразно установить напряжение питания не более 9 В; при этом для нагрузки Rн=8 Ом выходная мощность составит 2х1,0 Вт, для Rн=16 Ом – 2х0,6 Вт и для Rн=32 Ом – 2х0,3 Вт. При сопротивлении нагрузки Rн=4 Ом оптимальным будет напряжение питания до 6 В (Pвых=2х0,65 Вт).

Коэффициент усиления микросхемы в 39 дБ даже с учетом небольшой корректировки резисторами R5, R6 в сторону уменьшения, оказывается чрезмерным для современных источников сигнала напряжением 250…750 мВ. Например, для Uп=9 В, Rн=8 Ом чувствительность со входа составляет около 30 мВ.

На рис. 4, а показана схема включения усилителя, позволяющая подключить персональный компьютер, MP3 плеер или радиоприемник с уровнем сигнала около 350 мВ. Для устройств с выходным сигналом 250 мВ сопротивления резисторов R1, R2 необходимо уменьшить до 33 кОм; при уровне выходного сигнала 0,5 В следует поставить резисторы R1=R2=68 кОм, 0,75 В – 110 кОм.

Сдвоенным резистором R3 устанавливают необходимый уровень громкости.

Конденсаторы С1, С2 – переходные.

Рис. 4. Схема подключения УМЗЧ: а) — к акустическим системам, б) – к головным телефонам (наушникам)

На рис. 4, б показано подключение к усилителю разъема для наушников. Резисторы R4, R5 устраняют щелчки при подключении стереотелефонов, резисторы R6, R7 ограничивают уровень громкости.

В процессе экспериментов я пытал питал УМЗЧ как от стабилизированного блока питания (на интегральной микросхеме и транзисторе BD912), рис. 5, так и от аккумуляторной батареи емкостью 7,2 А ч на напряжение 12 В с источником питания на фиксированные напряжения, рис. 6.

Напряжение питания подается по возможности короткой парой свитых вместе проводов.
Правильно собранное устройство в наладке не нуждается.

Исключён фрагмент. Наш журнал существует на пожертвования читателей. Полный вариант этой статьи доступен только

Рис. 5. Принципиальная схема стабилизированного блока питания

Исключён фрагмент. Наш журнал существует на пожертвования читателей. Полный вариант этой статьи доступен только

Рис. 6. Аккумуляторная батарея – лабораторный источник питания

Субъективная оценка уровня шумов показала, что при установке регулятора громкости на максимальный уровень шум едва заметен.
Субъективная оценка качества звуковоспроизведения производилась без сравнения с эталоном. Результат – звук неплохой, прослушивание фонограмм не вызывает раздражения.

Я ознакомился с форумами по микросхеме в Интернете, на которых встретил множество сообщений о поисках непонятных источников шумов, самовозбуждения и других неприятностей.
В результате разработал печатную плату, отличительной особенностью которой является заземление элементов «звездой». Фотовид печатной платы из программы Sprint-Layout показан на рис. 7.

Исключён фрагмент. Наш журнал существует на пожертвования читателей. Полный вариант этой статьи доступен только

Рис. 7. Размещение деталей на экспериментальной печатной плате

При экспериментах на этой печатке ни с одним из описанных на форумах артефактов встретиться не удалось.

Детали стереофонического УМЗЧ на микросхеме TDA2822M
Печатная плата рассчитана на установку самых распространенных деталей: резисторов МЛТ, С2-33, С1-4 или импортных мощностью 0,125 или 0,25 Вт, пленочных конденсаторов К73-17, К73-24 или импортных МКТ, импортных оксидных конденсаторов.

Я применил недорогие, но надежные электролитические конденсаторы с низким импедансом, большим сроком службы (5000 часов) и возможностью работы при температуре до +105°С фирмы Hitano серий ESX, EHR и EXR. Следует помнить, что чем больше внешний диаметр конденсатора в серии, тем выше срок его службы.

Микросхема DA1 установлена в восьмивыводную панельку. Микросхему TDA2822M можно заменить на KA2209B (Samsung) или К174УН34 (ОАО «Ангстрем», г. Зеленоград) . ЧИП конденсатор С8 (SMD) размещен со стороны печатных дорожек.

R5, R6 — Рез.-0,25-160 Ом (Коричневый, синий, коричневый, золотистый) — 2 шт.,

С3 — С5 — Конд.1000/16V 1021+105°C — 3 шт.,
С6, С7 — Конд.0,1/63V К73-17 — 2 шт. ,
С8 — Конд.0805 0,1µF X7R smd – 1 шт.

Многие радиолюбители не без основания полагают, что лучше всего включать микросхемы в соответствии с Datasheet и использовать предлагаемые разработчиками печатные платы.
Ниже приведены схемы и печатные платы, выполненные на основе документации с единственной доработкой — для повышения устойчивости работы усилителя параллельно оксидному конденсатору по цепи питания включен пленочный (рис. 8, 9).

Исключён фрагмент. Наш журнал существует на пожертвования читателей. Полный вариант этой статьи доступен только

Рис. 8. Типовая схема включения микросхемы в стереофоническом режиме

Исключён фрагмент. Наш журнал существует на пожертвования читателей. Полный вариант этой статьи доступен только

Рис. 9. Размещение элементов типового стереофонического УМЗЧ

Детали типового стереофонического УМЗЧ
При установке элементов на печатную плату советую воспользоваться простыми технологическими приемами, описанными в Датагорской статье .

DA1 — TDA2822M ST Корпус: DIP8-300 — 1 шт.,

SCS-8 Розетка dip узкая — 1 шт.,
R1, R2 — Рез.-0,25-10к (Коричневый, черный, оранжевый, золотистый) — 2 шт.,
R3, R4 — Рез.-0,25-4,7 Ом (Желтый, фиолетовый, золотистый, золотистый) — 2 шт.,
С1, С2 — Конд.100/16V 0611 +105°C — 2 шт.,
С3 — Конд.10/16V 0511 +105°C (Емкость может быть увеличена до 470 мкФ) — 1 шт.,
С4, С5 — Конд.470/16V 1013+105°C — 2 шт.,
С6 – С8 — Конд.0,1/63V К73-17 — 3 шт.

Рис. 10. Принципиальная схема экспериментального мостового усилителя

В отличие от схемы стереофонического усилителя (рис. 3), в которой предполагается, что разделительные конденсаторы имеются на выходе предыдущего устройства, на входе мостового усилителя включен разделительный конденсатор, определяющий нижнюю частоту, воспроизводимую усилителем.

В зависимости от конкретного применения емкость конденсатора С1 может быть от 0,1 мкФ (fн = 180 Гц) до 0,68 мкФ (fн = 25 Гц) и более. При емкости С1, указанной на принципиальной схеме нижняя частота воспроизводимых частот составляет 80 Гц.

Внутренние резисторы, подключенные к инвертирующим входам усилителя через разделительный конденсатор С2 соединены между собой, что обеспечивает на выходах равные по величине, но противоположные по фазе сигналы.

Конденсатор С3 осуществляет коррекцию частотной характеристики усилителя на высоких частотах.

Поскольку потенциалы выходов усилителя по постоянному току равны, стало возможным непосредственное подключение нагрузки, без разделительных конденсаторов.

Назначение остальных элементов описывалось ранее.

Для стереофонического варианта потребуется два мостовых усилителя на микросхеме TDA2822M. Схему включения несложно получить, взяв за основу рис. 4.

Надежная работа усилителя в мостовом режиме обеспечивается выбором соответствующего напряжения питания в зависимости от сопротивления нагрузки (см. таблицу).

Все детали мостового усилителя размещены на печатной плате размерами 32 х 38 мм из односторонне фольгированного стеклотекстолита толщиной 2 мм. Чертеж возможного варианта платы изображен на рис. 11.

Рис. 11. Размещение элементов на плате мостового усилителя

DA1 — TDA2822M ST Корпус: DIP8-300 — 1 шт.,
SCS-8 Розетка dip узкая — 1 шт.,
R1 — Рез.-0,25-10к (Коричневый, черный, оранжевый, золотистый) — 1 шт.,
R2, R3 — Рез.-0,25-4,7 Ом (Желтый, фиолетовый, золотистый, золотистый) — 2 шт.,
С1 — Конд.0,22/63V К73-17 — 1 шт.,
С2 — Конд.10/16V 0511 +105°C — 1 шт.,
С3 — Конд.0,01/630V К73-17 — 1 шт.,
С4 – С6 — Конд.0,1/63V К73-17 — 3 шт.,

С7 — Конд.1000/16V 1021+105°C — 1 шт.

Принципиальная схема типового мостового УМЗЧ и размещение элементов на печатной плате показаны соответственно на рис. 12 и 13.


Привет, друзья. Сегодня я расскажу, как сделать маленький усилитель мощности на микросхеме tda2822m. Вот схема, которую я нашел в datasheet микросхемы. Мы будем делать стерео усилитель, то есть будут два динамика – правый и левый каналы.

Схема усилителя



Нам понадобятся:
  • Микросхема TDA2822m.
  • Резистор 4,7 Ом (2 шт.).
  • Резистор 10 Ком (2 шт.).
  • Конденсатор 100 МкФ (2 шт.).
  • Конденсатор 10 МкФ.
  • Конденсатор 1000 МкФ (2шт.).
  • Конденсатор 0,1 МкФ (2 шт.).
  • Динамик (около 4 Ом и 3 Ватт) (2 шт.).

Сборка усилителя

Собирать схему будем на чем-то среднем между навесным монтажом и печатной платой. В качестве платы будет служить отрезок картона, на него будем крепить все детали.
Для радиодеталей с помощью булавки проделываем отверстия под ножки. В большинстве случаем ножки будут в роли дорожек, которыми разведем всю схему. Первое, что вставляем – это сама микросхема, далее к самой первой ножке припаиваем плюсовую ножку конденсатора на 1000 мкФ.



Далее к минусовой ноге припаиваем резистор на 4,7 Ом, а к нему конденсатор на 0,1 мкФ (у конденсатора маркировка 104). Также к минусовой ноге конденсатора на 1000 мкФ припаиваем провод, к нему пойдет один из динамиков.


Все тоже самое делаем с третьей ножкой микросхемы.
Далее припаиваем ко второй ножке микросхемы плюсовую ногу конденсатора на 10 мкФ и провод, который будет плюсом питания.
К пятой и восьмой ножкам микросхемы припаиваем плюсовые ноги конденсаторов на 100 мкФ.


К шестой и седьмой ногам микросхемы припаиваем два провода – это правый и левый каналы (шестой – правый, седьмой – левый). Также припаиваем два резистора на 10 ком. Вот тут у меня возникла проблема. Нашелся всего один резистор на 10 ком. Идти в магазин ради одного резистора неразумно, поэтому пришлось вспомнить кое-что из уроков физики. А именно, как рассчитать сопротивление при подключении двух резисторов параллельно. Вот так выглядит формула:


Но данная формула работает только с двумя резисторами, если их больше формула не подойдет. Резисторы на 20 и 24 ком у меня нашлись, это какие-то старые советские резисторы.


На этом почти все готово. Осталось разобраться с землей, она же будет минусом питания. Все оставшиеся ножки от конденсаторов на 100; 10; 0,1 мкФ, а также от резисторов на 10 ком нужно соединить в один пучок. Я соединил всю землю на ножке конденсатора на 100 мкФ, в некоторых местах пришлось соединять проводами. Земля, также 4 нога микросхемы.


Также землей будут минусы динамиков. Теперь припаиваем джек на 3,5 мм. Медный провод это земля, красный – это правый канал припаиваем к шестой ноге микросхемы (к проводу, который вывели ранее), синий – это левый канал, припаиваем к седьмой ноге.


Плюс каждого динамика подключаем к минусовой ноге конденсаторов на 1000 мкФ. Минусы динамиков паяем к общей земле. Плюс питания – это провод от второй ноги микросхемы, как я говорил ранее, минус питания это земля. На этом изготовление схемы окончено. Обрежем картонку, если важна компактность схемы, то картонку изначально нужно взять поменьше, так как элементов на схеме немного. Разговор пойдет в данной статье о колонках китайского производства для компьютера на микросхеме TDA2822. Досталась мне вот такая колонка — правда всего одна. Усилитель оказался живым, а вот штекеров, блока питания и второй колонки не оказалось в комплекте. Вот фото данной компьютерной колонки:

На фотографии изображен творческий бардак и колонка уже в рабочем состоянии. Но как вы понимаете до этого она была внерабочем состоянии. Итак, задача:
1. Просто реанимировать колонки
2. Заставить их работать от USB компьютера или ноутбука (так как у меня не было блока питания для питания этих колонок)
3. Мобильность. Одну колонку проще таскать с собой для ремонта компов)
4. Возможность питания данных колонок от батареек.

Приступим к реанимированию колонок, для этого нам понадобятся: Стандартный набор для пайки (олово, канифоль, паяльник), а так же несколько проводков, резистор на 180 ом, удлинитель USB — должен иметь раём штекер папа-мама, такие например применяют для удлинения кабеля мыши. И еще нам нужен будет заряник для сотика от прикуривателя. Зарядное устройство нужно для телефонов нокиа, собранное на микросхеме mc34063. Паяльник я думаю вы выберите сами, а вот шнур USB нам нужен вот такой:

Чем длиннее шнур, тем с ним удобнее работать. Его можно купить в любом компьютерном магазине. В нашем случае этот шнур будет применен для питания колонок через USB. В шнуре провода цветные. Нам нужен ЧЁРНЫЙ минус и КРАСНЫЙ плюс. Резистор можно применить любой — я взял смд на 150ом, на 180 ом у меня не нашлось. Вот теперь о главном! О заряднике из которого мы и будем ваять преобразователь.

Было проверено немало зарядных устройств, но данная модель оказалась наиболее надежной и удобной для переделывания.

1. Не придется покупать никаких дополнительных деталей все уже есть на плате (кроме одного резистора).
2. Сразу есть печатная плата переделка которой минимальна
3. Плата преобразователя идеально подошла в колонке по креплению вместо трансформатора.
4. Данный вид зарядника НИКОГДА ЕЩЁ НЕ ПОДВОДИЛ в отличии от других моделей — все работает сразу.
5. Все номиналы деталей сразу указаны на плате — это очень удобно.
6. Эти зарядники всегда собраны на микросхеме mc34063, что и является для нас самым важным фактором.

Внутри зарядное устройство выглядит так:

Фотка вышла неудачно, но в принципе все понятно. Данный преобразователь собран как понижающий, нам же из него надо сделать повышающий (благо это возможно сделать без особого труда). Что бы вам было проще ориентироваться при переделке вот вам две схемы. Вариант понижаюшего преобразователя — в схеме просто отсутствует индикаторный светодиод и диод от переполюсовки они есть в самом зарядщнике. Если соберать схему самому то не вижу смысла усложнять схему и ставить эти элементы. А в готовой схеме просто я их не выпаивал, и они мне не мешают.


Повышающий вариант преобразователя напряжения питания:


Как можно заметить, переделка минимальна. Надо только перерезать несколько дорожек на плате и перепаять местами диод и дроссель, причем дроссель можно оставить родной — все будет прекрасно работать. Ах да, чуть не забыл, в схему придется добавить один резистор на 180 ом и все. Если вас устраивало до этого выходное напряжение вашего преобразователя, то ничего трогать не придется и после переделки оно останется прежним. Если же вам надо иное напряжение, то просто подберите R2 по схеме — чем напряжение на выходе больше тем и сопротивление R2 подбираем больнее, и на оборот если напряжение надо на выходе меньше то и сопротивление резистора подбираем меньше. В принципе, для расчета обвязки данной микросхемы, калькуляторов в сети много, так что с этим проблем не возникнет.

В моем случае было необходимо напряжение не менее 10-11В. Что и было сделано подбором резистора R2. После переделки данный преобразователь может питаться от 3 до 6В, что при необходимости позволит запитать данный усилитель даже от аккумулятора мобильного телефона. При этом на выходе преобразователя будет всегда стабильное напряжение. По этой схеме было собраны несколько зарядников для сотовых телефонов от батареек. Минимальное питание микросхемы составляет 3В, максимальное 40В. Более подробно об этом вы можете посмотреть в даташите на микросхему mc34063. Готовый девайс выглядит так:

Все вполне могло бы встать обратно в корпус прикуривателя.


Вид уже внутри колонки. Стоит вместо стандартного блока питания.

Вот и сам усилитель на микросхеме TDA2822, на его плате находятся регулятор громкости и выключатель питания:


Для полноты картины приведу схему из даташина на микросхему TDA2822 стереоусилителя:


Максимально допустимое напряжение питание микросхемы TDA2822 — 10В. Хотя я попробовал и от 14В, но вам не советую повторять, мало ли что. Ну вот и все теперь ваши колонки могут питаться и от USB и от зарядника для плеера или сотика или от батареек. А если внутрь поставить аккумуляторы, то будет совсем универсально. Готовый вариант колонки смотрите в начале статьи. Материал прислал — А.Кулибин

Обсудить статью КОЛОНКИ С УСИЛИТЕЛЕМ НА TDA2822

Не так давно у меня возникла идея потренироваться в изготовлении миниатюрных девайсов. Недолго думая, я пошел на сайт регионального продавца радиокомпонентов и в процессе поиска наткнулся на замечательное решение в виде микросхемы TDA2822L. Теперь о наших баранах.

TDA2822L – это маломощный низковольтный интегральный УМЗЧ, который уже упоминался на данном сайте (вроде бы как даже не раз). Его особенности – два канала, возможность питания от напряжения в диапазоне 1.8 – 12 В (однополярное), малые потери, возможность включения по мостовой схеме и наличие решения в SOP-8 корпусе (не самый миниатюрный в природе, но все же достаточно компактно). И, к слову, «дури» у него 1 Вт на канал (при 4-омной нагрузке). То есть даже при больших мощных наушниках хватает за глаза (об этом позже). И стоит он $0.37. Сказка, да и только!

Обвязка для него минимальна, и схема УМЗЧ согласно даташиту имеет такой вот вид:

Ничего принципиально непонятного в этой схеме нет, детали типичны, поэтому перейдем сразу к интересному, а именно – к выбору деталей.

Поскольку мы собираем миниатюрный усилитель, то понятно, что максимальное количество деталей должны быть в smd исполнении, в частности у меня получилось сделать в smd все, кроме C4 и C5 (ну не возит наш магазин электролиты под smd монтаж). Насчет питания еще интереснее – сразу же с момента возникновения идеи я решил, что запитаю схему от таблетки типа CR2032, благо под них существует замечательный маленький держатель, а поскольку почти все элементы smd, то и экономия места получается хорошая. Но потом, на всякий случай я решил добавить два пятачка под провода на крону, просто про запас.

Итого наш список компонентов:

Микросхема TDA2822L в SOP-8 корпусе x1.

Резистор 10 кОм 0805 x2

Резистор 4.7 кОм 0805 x2

Конденсатор 0.1 мкФ х2

Конденсатор электролитический 470 мкФ >10 В (у меня 16 В) x2

В результате получился вот такой вот симпатичный «пупс»:

Оговорка: то что можно избавиться от перемычки R0, доставшейся в наследие от предыдущей ревизии платы я заметил уже после того, как запаял плату, посему исправлять поздно и лень

Как видно, размеры, кхм, маленькие. Сказать по правде я такого даже не ожидал, хотя первая версия платы была немного меньше и без маски, но уже после изготовления печатки оказалось, что электролиты придется оставить висеть в воздухе. В совокупности с плохим качеством платы первой версии я ее немножко увеличил и переделал, и все пошло как по маслу (по правде сказать почти как по маслу, один конденсатор все равно «висит»).

Примечание: на плате сама микросхема на самом деле стоит наоборот, по сравнению с проектом диптрейса.

Итак, имея на руках проект, изготавливаем печатную плату (кому как нравится, я использую ФР + персульфат аммония). Немножко фотографии о том как это делается в домашних условиях:

ТДА2822 – одна из любимых микросхем молодости. Микросхема очень, очень хорошая, универсальная и имеет широкую область применения. Ее можно встретить на маломощных колонках к мобильному телефону или скажем к ПК, даже уважающие себя компании очень часто используют именно эту микросхему в качестве конечного усилителя мощности в портативных колонках.

Микросхема имеет довольно широкий диапазон питающих напряжений от 1.8 до 12 Вольт, это дает возможность собрать портативные колонки с батарейным или аккумуляторным питанием. Но речь сегодня пойдет о другом, мы будем использовать микросхему в качестве усилителя для наушников в автомобиле!


Зачем в автомобиле наушники? на самом деле любой автолюбитель знает, что иногда приходится путешествовать с пассажирами, которые, мягко говоря, не любят громкую музыку, а штатные наушники подключенные к плееру или автомагнитоле не могут обеспечивать нужный уровень и качество звучания и дело вовсе не в наушниках, а в усилителе, который их питает.

ТДА2822 один из самых лучших вариантов в этом деле, имеет простую схему подключения, компактные размеры как самой микросхемы, так и монтажной платы, плюс к этому она довольно устойчива к вибрации и не греется во время работы, следовательно отпадает необходимость использования теплоотводов, а это – экономия пространства и удобность!

Микросхему можно использовать как для усиления сигнала с плеера, и других звуковых устройств, так и для усиления сигнала с мобильного телефона, как мы знаем, в дороге мы очень часто не слышим собеседника при разговоре, а дополнительный усилитель выручит в таких ситуациях.

Саму микросхему нужно подключать к бортовой сети автомобиля через ограничительный резистор на 11 Ом, иначе при заведенном двигателе микросхема может сгореть. Выходная мощность на каждый канал доходит до 1 ватт, существует также мостовая схема включения, которая позволит получить мощность до 2-х ватт, но в этом случае образуется только один канал. Но микросхему можно питать от литиевых таблеток с напряжением 3 Вольт или от других малогабаритных источников питания.

Тда 2822 схема включения. Функциональная схема TDA2822M

Старый друг лучше новых двух!
Пословица

Интегральная микросхема TDA2822M благодаря небольшому числу элементов обвязки относится к числу простых усилителей, которые можно собрать за короткое время, подключить к МР3 плееру, ноутбуку, радиоприемнику – и тут же оценить результат своей работы.

Вот как привлекательно выглядит описание :
«TDA2822M — стереофонический, двухканальный низковольтный усилитель для портативной техники и пр.
Возможно мостовое включение, использование в качестве наушникового или контрольного усилителя и многое другое.
Рабочее напряжение питания: от 1,8 В до 12 В , мощность до 1 Вт на канал, искажения до 0,2%. Радиатор не требуется.
Вопреки суперминиатюрным размерам выдаёт честный бас. Идеальный чип для бесчеловечных опытов начинающих».

Своей статьёй я постарался помочь коллегам-радиолюбителям сделать эксперименты с этим интересным чипом более осознанными и гуманными.

Разберемся с корпусом микросхемы

Различают две микросхемы: одну TDA2822, другую с индексом «М» — TDA2822М.
Интегральная микросхема TDA2822 (Philips) предназначена для создания простых усилителей мощности звуковой частоты. Допустимый диапазон питающих напряжений 3…15 В; при Uпит=6 В, Rн=4 Ом выходная мощность составляет до 0,65 Вт на канал, в полосе частот 30 Гц…18 кГц. Корпус микросхемы Powerdip 16.
Микросхема TDA2822M выполнена в ином корпусе Minidip 8 и имеет отличающуюся цоколевку при несколько меньшей максимальной рассеиваемой мощности (1 Вт против 1,25 Вт у TDA2822).

Обратите внимание, что другие цепи встроенной защиты выходного каскада отсутствуют, что сделано из соображений лучшего использования источника питания, к сожалению, в ущерб надежности.

Выводы 5 и 8 микросхемы соединяются с общим проводом по переменному току. В этом случае коэффициент передачи усилителя с отрицательной обратной связью составит:

Ku=20lg(1+R1/R2)= 20lg(1+R5/R4)=39 дБ.

Структурная схема ИС представлена на рис. 2.

Рис. 2. Структурная схема TDA2822M

Экспериментально определено, что сумма сопротивлений резисторов R1+R2 и R5+R4 равна 51,575 кОм. Зная коэффициент усиления, несложно вычислить, что R1=R5=51 кОм, а R2=R4=0,575 кОм.

Чтобы уменьшить коэффициент усиления микросхемы с ООС, обычно последовательно с R2 (R4) включают дополнительный резистор. В данном случае такому схемотехническому приему «мешают» открытые транзисторные ключи на транзисторах Q12 (Q13).

Но даже, если предположить, что ключи не оказывают влияния на коэффициент передачи с обратной связью, маневр по уменьшению коэффициента усиления незначителен – не более 3 дБ; в противном случае не гарантируется устойчивость усилителя, охваченного ООС.

Поэтому можно поэкспериментировать с изменением коэффициента передачи усилителя, учтя, что сопротивление дополнительного резистора лежит в пределах 100…240 Ом.

Рис. 3. Принципиальная схема экспериментального стереофонического усилителя

Усилитель имеет следующие характеристики:
Напряжение питания Uп=1,8…12 В
Выходное напряжение Uвых=2…4 В
Потребляемый ток в режиме покоя Io=6…12 мА
Выходная мощность Pвых=0,45…1,7 Вт
Коэффициент усиления Ku=36…41 (39) дБ
Входное сопротивление Rвх=9,0 кОм
Переходное затухание между каналами 50 дБ.

С практической точки зрения для надежной эксплуатации усилителя целесообразно установить напряжение питания не более 9 В; при этом для нагрузки Rн=8 Ом выходная мощность составит 2х1,0 Вт, для Rн=16 Ом – 2х0,6 Вт и для Rн=32 Ом – 2х0,3 Вт. При сопротивлении нагрузки Rн=4 Ом оптимальным будет напряжение питания до 6 В (Pвых=2х0,65 Вт).

Коэффициент усиления микросхемы в 39 дБ даже с учетом небольшой корректировки резисторами R5, R6 в сторону уменьшения, оказывается чрезмерным для современных источников сигнала напряжением 250…750 мВ. Например, для Uп=9 В, Rн=8 Ом чувствительность со входа составляет около 30 мВ.

На рис. 4, а показана схема включения усилителя, позволяющая подключить персональный компьютер, MP3 плеер или радиоприемник с уровнем сигнала около 350 мВ. Для устройств с выходным сигналом 250 мВ сопротивления резисторов R1, R2 необходимо уменьшить до 33 кОм; при уровне выходного сигнала 0,5 В следует поставить резисторы R1=R2=68 кОм, 0,75 В – 110 кОм.

Сдвоенным резистором R3 устанавливают необходимый уровень громкости. Конденсаторы С1, С2 – переходные.

Рис. 4. Схема подключения УМЗЧ: а) — к акустическим системам, б) – к головным телефонам (наушникам)

На рис. 4, б показано подключение к усилителю разъема для наушников. Резисторы R4, R5 устраняют щелчки при подключении стереотелефонов, резисторы R6, R7 ограничивают уровень громкости.

В процессе экспериментов я пытал питал УМЗЧ как от стабилизированного блока питания (на интегральной микросхеме и транзисторе BD912), рис. 5, так и от аккумуляторной батареи емкостью 7,2 А ч на напряжение 12 В с источником питания на фиксированные напряжения, рис. 6.

Напряжение питания подается по возможности короткой парой свитых вместе проводов.
Правильно собранное устройство в наладке не нуждается.

Исключён фрагмент. Наш журнал существует на пожертвования читателей. Полный вариант этой статьи доступен только

Рис. 5. Принципиальная схема стабилизированного блока питания

Исключён фрагмент. Наш журнал существует на пожертвования читателей. Полный вариант этой статьи доступен только

Рис. 6. Аккумуляторная батарея – лабораторный источник питания

Субъективная оценка уровня шумов показала, что при установке регулятора громкости на максимальный уровень шум едва заметен.
Субъективная оценка качества звуковоспроизведения производилась без сравнения с эталоном. Результат – звук неплохой, прослушивание фонограмм не вызывает раздражения.

Я ознакомился с форумами по микросхеме в Интернете, на которых встретил множество сообщений о поисках непонятных источников шумов, самовозбуждения и других неприятностей.
В результате разработал печатную плату, отличительной особенностью которой является заземление элементов «звездой». Фотовид печатной платы из программы Sprint-Layout показан на рис. 7.

Исключён фрагмент. Наш журнал существует на пожертвования читателей. Полный вариант этой статьи доступен только

Рис. 7. Размещение деталей на экспериментальной печатной плате

При экспериментах на этой печатке ни с одним из описанных на форумах артефактов встретиться не удалось.

Детали стереофонического УМЗЧ на микросхеме TDA2822M
Печатная плата рассчитана на установку самых распространенных деталей: резисторов МЛТ, С2-33, С1-4 или импортных мощностью 0,125 или 0,25 Вт, пленочных конденсаторов К73-17, К73-24 или импортных МКТ, импортных оксидных конденсаторов.

Я применил недорогие, но надежные электролитические конденсаторы с низким импедансом, большим сроком службы (5000 часов) и возможностью работы при температуре до +105°С фирмы Hitano серий ESX, EHR и EXR. Следует помнить, что чем больше внешний диаметр конденсатора в серии, тем выше срок его службы.

Микросхема DA1 установлена в восьмивыводную панельку. Микросхему TDA2822M можно заменить на KA2209B (Samsung) или К174УН34 (ОАО «Ангстрем», г. Зеленоград) . ЧИП конденсатор С8 (SMD) размещен со стороны печатных дорожек.

R5, R6 — Рез.-0,25-160 Ом (Коричневый, синий, коричневый, золотистый) — 2 шт.,

С3 — С5 — Конд.1000/16V 1021+105°C — 3 шт.,
С6, С7 — Конд.0,1/63V К73-17 — 2 шт.,
С8 — Конд.0805 0,1µF X7R smd – 1 шт.

Многие радиолюбители не без основания полагают, что лучше всего включать микросхемы в соответствии с Datasheet и использовать предлагаемые разработчиками печатные платы.
Ниже приведены схемы и печатные платы, выполненные на основе документации с единственной доработкой — для повышения устойчивости работы усилителя параллельно оксидному конденсатору по цепи питания включен пленочный (рис. 8, 9).

Исключён фрагмент. Наш журнал существует на пожертвования читателей. Полный вариант этой статьи доступен только

Рис. 8. Типовая схема включения микросхемы в стереофоническом режиме

Исключён фрагмент. Наш журнал существует на пожертвования читателей. Полный вариант этой статьи доступен только

Рис. 9. Размещение элементов типового стереофонического УМЗЧ

Детали типового стереофонического УМЗЧ
При установке элементов на печатную плату советую воспользоваться простыми технологическими приемами, описанными в Датагорской статье .

DA1 — TDA2822M ST Корпус: DIP8-300 — 1 шт.,
SCS-8 Розетка dip узкая — 1 шт.,
R1, R2 — Рез.-0,25-10к (Коричневый, черный, оранжевый, золотистый) — 2 шт.,
R3, R4 — Рез.-0,25-4,7 Ом (Желтый, фиолетовый, золотистый, золотистый) — 2 шт.,
С1, С2 — Конд.100/16V 0611 +105°C — 2 шт.,
С3 — Конд.10/16V 0511 +105°C (Емкость может быть увеличена до 470 мкФ) — 1 шт.,
С4, С5 — Конд.470/16V 1013+105°C — 2 шт.,
С6 – С8 — Конд.0,1/63V К73-17 — 3 шт.

Рис. 10. Принципиальная схема экспериментального мостового усилителя

В отличие от схемы стереофонического усилителя (рис. 3), в которой предполагается, что разделительные конденсаторы имеются на выходе предыдущего устройства, на входе мостового усилителя включен разделительный конденсатор, определяющий нижнюю частоту, воспроизводимую усилителем.

В зависимости от конкретного применения емкость конденсатора С1 может быть от 0,1 мкФ (fн = 180 Гц) до 0,68 мкФ (fн = 25 Гц) и более. При емкости С1, указанной на принципиальной схеме нижняя частота воспроизводимых частот составляет 80 Гц.

Внутренние резисторы, подключенные к инвертирующим входам усилителя через разделительный конденсатор С2 соединены между собой, что обеспечивает на выходах равные по величине, но противоположные по фазе сигналы.

Конденсатор С3 осуществляет коррекцию частотной характеристики усилителя на высоких частотах.

Поскольку потенциалы выходов усилителя по постоянному току равны, стало возможным непосредственное подключение нагрузки, без разделительных конденсаторов.

Назначение остальных элементов описывалось ранее.

Для стереофонического варианта потребуется два мостовых усилителя на микросхеме TDA2822M. Схему включения несложно получить, взяв за основу рис. 4.

Надежная работа усилителя в мостовом режиме обеспечивается выбором соответствующего напряжения питания в зависимости от сопротивления нагрузки (см. таблицу).

Все детали мостового усилителя размещены на печатной плате размерами 32 х 38 мм из односторонне фольгированного стеклотекстолита толщиной 2 мм. Чертеж возможного варианта платы изображен на рис. 11.

Рис. 11. Размещение элементов на плате мостового усилителя

DA1 — TDA2822M ST Корпус: DIP8-300 — 1 шт.,
SCS-8 Розетка dip узкая — 1 шт.,
R1 — Рез.-0,25-10к (Коричневый, черный, оранжевый, золотистый) — 1 шт.,
R2, R3 — Рез.-0,25-4,7 Ом (Желтый, фиолетовый, золотистый, золотистый) — 2 шт.,
С1 — Конд.0,22/63V К73-17 — 1 шт.,
С2 — Конд.10/16V 0511 +105°C — 1 шт.,
С3 — Конд.0,01/630V К73-17 — 1 шт.,
С4 – С6 — Конд. 0,1/63V К73-17 — 3 шт.,
С7 — Конд.1000/16V 1021+105°C — 1 шт.

Принципиальная схема типового мостового УМЗЧ и размещение элементов на печатной плате показаны соответственно на рис. 12 и 13.

Разговор пойдет в данной статье о колонках китайского производства для компьютера на микросхеме TDA2822. Досталась мне вот такая колонка — правда всего одна. Усилитель оказался живым, а вот штекеров, блока питания и второй колонки не оказалось в комплекте. Вот фото данной компьютерной колонки:

На фотографии изображен творческий бардак и колонка уже в рабочем состоянии. Но как вы понимаете до этого она была внерабочем состоянии. Итак, задача:
1. Просто реанимировать колонки
2. Заставить их работать от USB компьютера или ноутбука (так как у меня не было блока питания для питания этих колонок)
3. Мобильность. Одну колонку проще таскать с собой для ремонта компов)
4. Возможность питания данных колонок от батареек.

Приступим к реанимированию колонок, для этого нам понадобятся: Стандартный набор для пайки (олово, канифоль, паяльник), а так же несколько проводков, резистор на 180 ом, удлинитель USB — должен иметь раём штекер папа-мама, такие например применяют для удлинения кабеля мыши. И еще нам нужен будет заряник для сотика от прикуривателя. Зарядное устройство нужно для телефонов нокиа, собранное на микросхеме mc34063. Паяльник я думаю вы выберите сами, а вот шнур USB нам нужен вот такой:

Чем длиннее шнур, тем с ним удобнее работать. Его можно купить в любом компьютерном магазине. В нашем случае этот шнур будет применен для питания колонок через USB. В шнуре провода цветные. Нам нужен ЧЁРНЫЙ минус и КРАСНЫЙ плюс. Резистор можно применить любой — я взял смд на 150ом, на 180 ом у меня не нашлось. Вот теперь о главном! О заряднике из которого мы и будем ваять преобразователь.

Было проверено немало зарядных устройств, но данная модель оказалась наиболее надежной и удобной для переделывания.

1. Не придется покупать никаких дополнительных деталей все уже есть на плате (кроме одного резистора).
2. Сразу есть печатная плата переделка которой минимальна
3. Плата преобразователя идеально подошла в колонке по креплению вместо трансформатора.
4. Данный вид зарядника НИКОГДА ЕЩЁ НЕ ПОДВОДИЛ в отличии от других моделей — все работает сразу.
5. Все номиналы деталей сразу указаны на плате — это очень удобно.
6. Эти зарядники всегда собраны на микросхеме mc34063, что и является для нас самым важным фактором.

Внутри зарядное устройство выглядит так:

Фотка вышла неудачно, но в принципе все понятно. Данный преобразователь собран как понижающий, нам же из него надо сделать повышающий (благо это возможно сделать без особого труда). Что бы вам было проще ориентироваться при переделке вот вам две схемы. Вариант понижаюшего преобразователя — в схеме просто отсутствует индикаторный светодиод и диод от переполюсовки они есть в самом зарядщнике. Если соберать схему самому то не вижу смысла усложнять схему и ставить эти элементы. А в готовой схеме просто я их не выпаивал, и они мне не мешают.


Повышающий вариант преобразователя напряжения питания:


Как можно заметить, переделка минимальна. Надо только перерезать несколько дорожек на плате и перепаять местами диод и дроссель, причем дроссель можно оставить родной — все будет прекрасно работать. Ах да, чуть не забыл, в схему придется добавить один резистор на 180 ом и все. Если вас устраивало до этого выходное напряжение вашего преобразователя, то ничего трогать не придется и после переделки оно останется прежним. Если же вам надо иное напряжение, то просто подберите R2 по схеме — чем напряжение на выходе больше тем и сопротивление R2 подбираем больнее, и на оборот если напряжение надо на выходе меньше то и сопротивление резистора подбираем меньше. В принципе, для расчета обвязки данной микросхемы, калькуляторов в сети много, так что с этим проблем не возникнет.

В моем случае было необходимо напряжение не менее 10-11В. Что и было сделано подбором резистора R2. После переделки данный преобразователь может питаться от 3 до 6В, что при необходимости позволит запитать данный усилитель даже от аккумулятора мобильного телефона. При этом на выходе преобразователя будет всегда стабильное напряжение. По этой схеме было собраны несколько зарядников для сотовых телефонов от батареек. Минимальное питание микросхемы составляет 3В, максимальное 40В. Более подробно об этом вы можете посмотреть в даташите на микросхему mc34063. Готовый девайс выглядит так:

Все вполне могло бы встать обратно в корпус прикуривателя.


Вид уже внутри колонки. Стоит вместо стандартного блока питания.

Вот и сам усилитель на микросхеме TDA2822, на его плате находятся регулятор громкости и выключатель питания:


Для полноты картины приведу схему из даташина на микросхему TDA2822 стереоусилителя:


Максимально допустимое напряжение питание микросхемы TDA2822 — 10В. Хотя я попробовал и от 14В, но вам не советую повторять, мало ли что. Ну вот и все теперь ваши колонки могут питаться и от USB и от зарядника для плеера или сотика или от батареек. А если внутрь поставить аккумуляторы, то будет совсем универсально. Готовый вариант колонки смотрите в начале статьи. Материал прислал — А.Кулибин

Обсудить статью КОЛОНКИ С УСИЛИТЕЛЕМ НА TDA2822


TDA2822 представляет собой интегрированный звуковой усилитель, который можно использовать как в моно, так и в стерео режиме. Усилитель на этой микросхеме предназначен для применения там, где необходимо небольшое аудио усиление, с малым током потребления, например, его можно использовать как усилитель для наушников. Есть у меня такие наушники, они нормально играют от компьютера, а вот при прослушивании музыки с телефона явно не хватает мощи, подключив такой усилок громкость повышается в разы и еще остается запас.

Напряжение питания: 1,8 – 15 Вольт
Максимальная выходная мощность: 1,4 Watt
Ток потребления при нагрузке: R=32 Ohm и U=6 V в режиме покоя 0.1 mA , а при работе колышется в пределах 10-20ма .

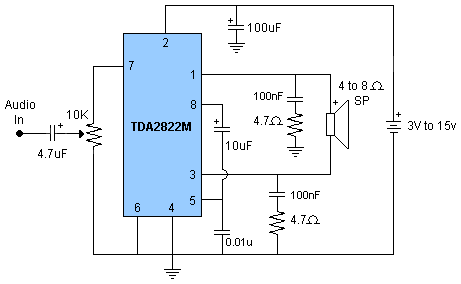

Чуть выше вы видите схему небольшого усилителя с использованием TDA2822. Громкость звука можно регулировать с помощью переменного резистора на 10 кОм. Источник питания 12 вольт будет идеально подходить для питания схемы (будет самая высокая выходная мощность, без учета сопротивления динамиков), но она будет работать и от меньшего напряжения. Микросхема не греется вообще, поэтому теплоотвод использовать не нужно. На первой плате под вход, выход и питание выведены отдельные крупные винтовые крепежи.

Печатную плату можно скачать тут:

Вот вам еще одна схема включения данной микросхемы, а также две печатные платы, которые более удобны для изготовления именно усилителя для наушников, на одной из них нижние резисторы и конденсаторы поверхностного монтажа, а на второй DIP. На них нарисованы дорожки для гнёзд под jack 3,5 мм, вы легко можете под редактировать дорожки и пятачки под свои разъёмы. С такой платкой подключать её к телефону (источнику аудио-сигнала) нужно через специальный провод с двумя джеками, а наушники соответственно в разъём на плате.

(скачиваний: 1373)

Я решил сделать усилитель по второй схеме с использованием резисторов (10k, 4,7) и керамических конденсаторов 100 нФ для поверхностного монтажа (smd). На фото дорожки нарисованные цапонлаком и парнаментным маркером и готовая плата после вытравки в хлорном железе.

Регулирование громкости звучания от самого источника аудио-сигнала вас расстроит, в моём случае это качелька громкости телефона, слишком маленький диапазон. Чтобы улучшить изменение силы звучания его добавьте миниатюрный переменный резистор сопротивлением примерно 10-50 кОм для регуляции силы входного аудио.

Идеально для моей платы подошёл корпус NM5 с размерами 57x38x19 и смешной ценой. Плата в него влезает идеально, для гнёзд входа и выхода просверливаем отверстия нужного диаметра. В корпусе еще остается место для источника энергии. На мой взгляд, лучше всего туда будет запихнуть литий-полимерный аккумулятор вместе с модулем зарядки, к примеру, от юсб. В итоге мы получаем отличный, удобный, компактный усилитель для наушников и небольших динамиков за мизерную цену.

Этот усилитель я использовал для небольших компьютерных наушников, звучание оказалось довольно неплохое, но при большой громкости качество звука заметно падает. Собрал схему, как видите, используя TDA2822 в DIP-8 корпусе, а на плату для удобства припаял колодку. От сопротивления наушников и напряжения питания будет зависеть выходная мощность, нам много не надо, не хотим же мы оглохнуть. Желательно, чтобы динамики были 2x1W/4 Ohm.

Ну и на последок скажу, что такую схему рекомендую собирать только новичкам. Нереального качественного звука, как от промышленных и дорогостоящих усилителей от него вы не добьётесь, но простому обывателю и этого хватает с головой. Вот вам видео для ознакомления со свойствами выходного звука от такой схемы.

Не так давно у меня возникла идея потренироваться в изготовлении миниатюрных девайсов. Недолго думая, я пошел на сайт регионального продавца радиокомпонентов и в процессе поиска наткнулся на замечательное решение в виде микросхемы TDA2822L. Теперь о наших баранах.

TDA2822L – это маломощный низковольтный интегральный УМЗЧ, который уже упоминался на данном сайте (вроде бы как даже не раз). Его особенности – два канала, возможность питания от напряжения в диапазоне 1.8 – 12 В (однополярное), малые потери, возможность включения по мостовой схеме и наличие решения в SOP-8 корпусе (не самый миниатюрный в природе, но все же достаточно компактно). И, к слову, «дури» у него 1 Вт на канал (при 4-омной нагрузке). То есть даже при больших мощных наушниках хватает за глаза (об этом позже). И стоит он $0.37. Сказка, да и только!
Обвязка для него минимальна, и схема УМЗЧ согласно даташиту имеет такой вот вид:

Ничего принципиально непонятного в этой схеме нет, детали типичны, поэтому перейдем сразу к интересному, а именно – к выбору деталей.

Поскольку мы собираем миниатюрный усилитель, то понятно, что максимальное количество деталей должны быть в smd исполнении, в частности у меня получилось сделать в smd все, кроме C4 и C5 (ну не возит наш магазин электролиты под smd монтаж). Насчет питания еще интереснее – сразу же с момента возникновения идеи я решил, что запитаю схему от таблетки типа CR2032, благо под них существует замечательный маленький держатель, а поскольку почти все элементы smd, то и экономия места получается хорошая. Но потом, на всякий случай я решил добавить два пятачка под провода на крону, просто про запас.

Итого наш список компонентов:
Микросхема TDA2822L в SOP-8 корпусе x1.
Танталовый конденсатор 100 мкФ x 10 В x3 (самая дорогая часть).
Резистор 10 кОм 0805 x2
Резистор 4.7 Ом 0805 x2
Конденсатор 0.1 мкФ х2
Конденсатор электролитический 470 мкФ >10 В (у меня 16 В) x2

В результате получился вот такой вот симпатичный «пупс»:

Оговорка: то что можно избавиться от перемычки R0, доставшейся в наследие от предыдущей ревизии платы я заметил уже после того, как запаял плату, посему исправлять поздно и лень

Как видно, размеры, кхм, маленькие. Сказать по правде я такого даже не ожидал, хотя первая версия платы была немного меньше и без маски, но уже после изготовления печатки оказалось, что электролиты придется оставить висеть в воздухе. В совокупности с плохим качеством платы первой версии я ее немножко увеличил и переделал, и все пошло как по маслу (по правде сказать почти как по маслу, один конденсатор все равно «висит»).

Примечание: на плате сама микросхема на самом деле стоит наоборот, по сравнению с проектом диптрейса.

Итак, имея на руках проект, изготавливаем печатную плату (кому как нравится, я использую ФР + персульфат аммония). Немножко фотографии о том как это делается в домашних условиях:

Немножко о том, как запаивал плату я – сначала держатель батарейки, потом стерео-разъемы, затем саму микросхему, затем мелкие смд элементы, под конец танталы и провода на крону. Самыми пакостными оказались танталы (микросхему паял феном, не в счет), т.к. пятачки под них находятся полностью под конденсатором – посему неудобно.

Конечная стоимость получилась порядка 3 у.е. (реактивы, текстолит я не считаю). Вот демонстрация того, что примерно может этот усилитель:

Ниже вы можете скачать печатную плату в формате

Список радиоэлементов
Обозначение Тип Номинал Количество Примечание Магазин Мой блокнот
Микросхема TDA2822L 1 SOP-8 В блокнот
С1, С2, С3 100 мкФ х 10В 3 Танталовый В блокнот
С4, С5 Электролитический конденсатор 470 мкФ х 16В 2 В блокнот
С6, С7 Конденсатор 0. 1 мкФ 2 Пленочный В блокнот
R1, R2 Резистор

10 кОм

2 смд 0805

TDA2822_НизкВольтнУНЧ

http://datagor.ru/amplifiers/chipamps/2370-usilitel-tda2822m.html

Интегральная микросхема TDA2822M благодаря небольшому числу элементов обвязки относится к числу простых усилителей, которые можно собрать за короткое время, подключить к МР3 плееру, ноутбуку, радиоприемнику – и тут же оценить результат своей работы.

Вот как привлекательно выглядит описание микросхемы TDA2822M (ST, DIP8) на Датагорской ярмарке:
«TDA2822M — стереофонический, двухканальный низковольтный усилитель для портативной техники и пр.
Возможно мостовое включение, использование в качестве наушникового или контрольного усилителя и многое другое.
Рабочее напряжение питания: от 1,8 В до 12 В , мощность до 1 Вт на канал, искажения до 0,2%. Радиатор не требуется.
Вопреки суперминиатюрным размерам выдаёт честный бас. Идеальный чип для бесчеловечных опытов начинающих».

Своей статьёй я постарался помочь коллегам-радиолюбителям сделать эксперименты с этим интересным чипом более осознанными и гуманными.

Разберемся с корпусом микросхемы

Различают две микросхемы: одну TDA2822, другую с индексом «М» — TDA2822М.
Интегральная микросхема TDA2822 (Philips) предназначена для создания простых усилителей мощности звуковой частоты. Допустимый диапазон питающих напряжений 3…15 В; при Uпит=6 В, Rн=4 Ом выходная мощность составляет до 0,65 Вт на канал, в полосе частот 30 Гц…18 кГц. Корпус микросхемы Powerdip 16.
Микросхема TDA2822M выполнена в ином корпусе Minidip 8 и имеет отличающуюся цоколевку при несколько меньшей максимальной рассеиваемой мощности (1 Вт против 1,25 Вт у TDA2822).

Функциональная схема TDA2822M

приведена в документации . Как видно из рис. 1, каждый канал усилителя по структуре близок к типовой схеме Лина.

Усилители имеют общие функциональные узлы: цепи задания опорного тока I REF для генераторов стабильного тока (ГСТ) в цепях эмиттеров дифференциальных каскадов, цепь задания смещения R3, D6 на базах ключей Q12, Q13 и цепи поддержания токов покоя I0 CONTROL выходных каскадов усилителя.

Данное решение способствует улучшению стабильности работы усилителя в мостовом режиме.
Каждый канал усилителя состоит из дифференциального каскада Q9…Q11 (Q14…Q16), усилителя напряжения Q7 (Q18) и выходного каскада Q1…Q6 (Q18…Q24).

Рис. 1. Функциональная схема TDA2822M из Datasheet

Дифференциальный каскад имеет динамическую нагрузку в виде токового зеркала на элементах Q8, D5 (Q17, D6).

Применение токового зеркала в коллекторных цепях дифференциального каскада не только симметрирует ток, но и является активной нагрузкой в цепи Q10 (Q15), причем в качестве опорного используется падение напряжения на диоде D5 (D7), возникающее при протекании тока через транзистор Q9 (Q16). Данное техническое решение фактически удваивает нагрузочную способность по току дифференциального каскада.

Токовое зеркало Q8 (Q17) также увеличивает значение коэффициента влияния нестабильности источника питания (в Datasheet это параметр называется PSRR — коэффициент подавления изменения питающих напряжений), ведь баланс каскада уже не зависит от напряжения питания.

Использование ГСТ в цепях эмиттеров дифференциального каскада уменьшает скорость роста искажений по сравнению с резистивной нагрузкой, поскольку резко уменьшается квадратичная составляющая передаточной проводимости входного каскада. Кроме того, ГСТ полностью избавляет от проникновения помех с шины питания во входные цепи.

Для повышения входного сопротивления по неинвертирующему входу в дифференциальный каскад Q9, Q10 (Q15, Q16 в другом канале усилителя) типовой схемы Лина добавлен эмиттерный повторитель Q11 (Q14) на p-n-p транзисторе.

Ясно, что несимметричная схема дифференциального каскада приводит к разбалансу каскада, в результате которого в спектре выходного сигнала появляются четные гармоники. Также ухудшается стабильность средней точки, но в данном случае этот факт не играет большой роли: выход усилителя отделяется от нагрузки оксидным конденсатором.

Каскад усиления напряжения Q7 (Q18) и выходной каскад Q1 – Q6 (Q19 – Q24) охвачены местной ООС через конденсатор частотной коррекции С1 (C2), увеличивающий запас по фазе. Такую коррекцию называют инклюзивной.

Практически все усиление осуществляется в каскаде усиления напряжения Q7 (Q18), в коллекторную цепь которого включен диод D4 (D8), задающий смещение на базах выходного каскада, работающего в классе В, и ГСТ, являющийся идеальной нагрузкой.

Выходной каскад УМЗЧ выполнен в духе времен прошлого столетия, когда отсутствовали мощные комплементарные транзисторы p-n-p структуры. Здесь инклюзивная частотная коррекция также способствует выравниванию фазовых характеристик несимметричных плеч выходного каскада.

Элементы D1, D2, Q4, ГСТ в цепи базы Q4 (D10, D11, Q20, ГСТ в цепи базы Q20) служат для защиты от коротких замыканий выходов усилителя, а также обеспечивают «мягкую» характеристику ограничения при перегрузке.

Обратите внимание, что другие цепи встроенной защиты выходного каскада отсутствуют, что сделано из соображений лучшего использования источника питания, к сожалению, в ущерб надежности.

Выводы 5 и 8 микросхемы соединяются с общим проводом по переменному току. В этом случае коэффициент передачи усилителя с отрицательной обратной связью составит:

Ku=20lg(1+R1/R2)= 20lg(1+R5/R4)=39 дБ.

Структурная схема ИС представлена на рис. 2.

Рис. 2. Структурная схема TDA2822M

Экспериментально определено, что сумма сопротивлений резисторов R1+R2 и R5+R4 равна 51,575 кОм. Зная коэффициент усиления, несложно вычислить, что R1=R5=51 кОм, а R2=R4=0,575 кОм.

Чтобы уменьшить коэффициент усиления микросхемы с ООС, обычно последовательно с R2 (R4) включают дополнительный резистор. В данном случае такому схемотехническому приему «мешают» открытые транзисторные ключи на транзисторах Q12 (Q13).

Но даже, если предположить, что ключи не оказывают влияния на коэффициент передачи с обратной связью, маневр по уменьшению коэффициента усиления незначителен – не более 3 дБ; в противном случае не гарантируется устойчивость усилителя, охваченного ООС.

Поэтому можно поэкспериментировать с изменением коэффициента передачи усилителя, учтя, что сопротивление дополнительного резистора лежит в пределах 100…240 Ом.

Мостовая схема включения tda 2822. Миниатюрный усилитель на TDA2822L

Разговор пойдет в данной статье о колонках китайского производства для компьютера на микросхеме TDA2822. Досталась мне вот такая колонка — правда всего одна. Усилитель оказался живым, а вот штекеров, блока питания и второй колонки не оказалось в комплекте. Вот фото данной компьютерной колонки:

На фотографии изображен творческий бардак и колонка уже в рабочем состоянии. Но как вы понимаете до этого она была внерабочем состоянии. Итак, задача:
1. Просто реанимировать колонки
2. Заставить их работать от USB компьютера или ноутбука (так как у меня не было блока питания для питания этих колонок)
3. Мобильность. Одну колонку проще таскать с собой для ремонта компов)
4. Возможность питания данных колонок от батареек.

Приступим к реанимированию колонок, для этого нам понадобятся: Стандартный набор для пайки (олово, канифоль, паяльник), а так же несколько проводков, резистор на 180 ом, удлинитель USB — должен иметь раём штекер папа-мама, такие например применяют для удлинения кабеля мыши. И еще нам нужен будет заряник для сотика от прикуривателя. Зарядное устройство нужно для телефонов нокиа, собранное на микросхеме mc34063. Паяльник я думаю вы выберите сами, а вот шнур USB нам нужен вот такой:

Чем длиннее шнур, тем с ним удобнее работать. Его можно купить в любом компьютерном магазине. В нашем случае этот шнур будет применен для питания колонок через USB. В шнуре провода цветные. Нам нужен ЧЁРНЫЙ минус и КРАСНЫЙ плюс. Резистор можно применить любой — я взял смд на 150ом, на 180 ом у меня не нашлось. Вот теперь о главном! О заряднике из которого мы и будем ваять преобразователь.

Было проверено немало зарядных устройств, но данная модель оказалась наиболее надежной и удобной для переделывания.

1. Не придется покупать никаких дополнительных деталей все уже есть на плате (кроме одного резистора).
2. Сразу есть печатная плата переделка которой минимальна
3. Плата преобразователя идеально подошла в колонке по креплению вместо трансформатора.
4. Данный вид зарядника НИКОГДА ЕЩЁ НЕ ПОДВОДИЛ в отличии от других моделей — все работает сразу.
5. Все номиналы деталей сразу указаны на плате — это очень удобно.
6. Эти зарядники всегда собраны на микросхеме mc34063, что и является для нас самым важным фактором.

Внутри зарядное устройство выглядит так:

Фотка вышла неудачно, но в принципе все понятно. Данный преобразователь собран как понижающий, нам же из него надо сделать повышающий (благо это возможно сделать без особого труда). Что бы вам было проще ориентироваться при переделке вот вам две схемы. Вариант понижаюшего преобразователя — в схеме просто отсутствует индикаторный светодиод и диод от переполюсовки они есть в самом зарядщнике. Если соберать схему самому то не вижу смысла усложнять схему и ставить эти элементы. А в готовой схеме просто я их не выпаивал, и они мне не мешают.


Повышающий вариант преобразователя напряжения питания:


Как можно заметить, переделка минимальна. Надо только перерезать несколько дорожек на плате и перепаять местами диод и дроссель, причем дроссель можно оставить родной — все будет прекрасно работать. Ах да, чуть не забыл, в схему придется добавить один резистор на 180 ом и все. Если вас устраивало до этого выходное напряжение вашего преобразователя, то ничего трогать не придется и после переделки оно останется прежним. Если же вам надо иное напряжение, то просто подберите R2 по схеме — чем напряжение на выходе больше тем и сопротивление R2 подбираем больнее, и на оборот если напряжение надо на выходе меньше то и сопротивление резистора подбираем меньше. В принципе, для расчета обвязки данной микросхемы, калькуляторов в сети много, так что с этим проблем не возникнет.

В моем случае было необходимо напряжение не менее 10-11В. Что и было сделано подбором резистора R2. После переделки данный преобразователь может питаться от 3 до 6В, что при необходимости позволит запитать данный усилитель даже от аккумулятора мобильного телефона. При этом на выходе преобразователя будет всегда стабильное напряжение. По этой схеме было собраны несколько зарядников для сотовых телефонов от батареек. Минимальное питание микросхемы составляет 3В, максимальное 40В. Более подробно об этом вы можете посмотреть в даташите на микросхему mc34063. Готовый девайс выглядит так:

Все вполне могло бы встать обратно в корпус прикуривателя.


Вид уже внутри колонки. Стоит вместо стандартного блока питания.

Вот и сам усилитель на микросхеме TDA2822, на его плате находятся регулятор громкости и выключатель питания:


Для полноты картины приведу схему из даташина на микросхему TDA2822 стереоусилителя:


Максимально допустимое напряжение питание микросхемы TDA2822 — 10В. Хотя я попробовал и от 14В, но вам не советую повторять, мало ли что. Ну вот и все теперь ваши колонки могут питаться и от USB и от зарядника для плеера или сотика или от батареек. А если внутрь поставить аккумуляторы, то будет совсем универсально. Готовый вариант колонки смотрите в начале статьи. Материал прислал — А.Кулибин

Обсудить статью КОЛОНКИ С УСИЛИТЕЛЕМ НА TDA2822


Привет, друзья. Сегодня я расскажу, как сделать маленький усилитель мощности на микросхеме tda2822m. Вот схема, которую я нашел в datasheet микросхемы. Мы будем делать стерео усилитель, то есть будут два динамика – правый и левый каналы.

Схема усилителя



Нам понадобятся:
  • Микросхема TDA2822m.
  • Резистор 4,7 Ом (2 шт.).
  • Резистор 10 Ком (2 шт.).
  • Конденсатор 100 МкФ (2 шт.).
  • Конденсатор 10 МкФ.
  • Конденсатор 1000 МкФ (2шт.).
  • Конденсатор 0,1 МкФ (2 шт.).
  • Динамик (около 4 Ом и 3 Ватт) (2 шт.).

Сборка усилителя

Собирать схему будем на чем-то среднем между навесным монтажом и печатной платой. В качестве платы будет служить отрезок картона, на него будем крепить все детали.
Для радиодеталей с помощью булавки проделываем отверстия под ножки. В большинстве случаем ножки будут в роли дорожек, которыми разведем всю схему. Первое, что вставляем – это сама микросхема, далее к самой первой ножке припаиваем плюсовую ножку конденсатора на 1000 мкФ.



Далее к минусовой ноге припаиваем резистор на 4,7 Ом, а к нему конденсатор на 0,1 мкФ (у конденсатора маркировка 104). Также к минусовой ноге конденсатора на 1000 мкФ припаиваем провод, к нему пойдет один из динамиков.


Все тоже самое делаем с третьей ножкой микросхемы.
Далее припаиваем ко второй ножке микросхемы плюсовую ногу конденсатора на 10 мкФ и провод, который будет плюсом питания.
К пятой и восьмой ножкам микросхемы припаиваем плюсовые ноги конденсаторов на 100 мкФ.


К шестой и седьмой ногам микросхемы припаиваем два провода – это правый и левый каналы (шестой – правый, седьмой – левый). Также припаиваем два резистора на 10 ком. Вот тут у меня возникла проблема. Нашелся всего один резистор на 10 ком. Идти в магазин ради одного резистора неразумно, поэтому пришлось вспомнить кое-что из уроков физики. А именно, как рассчитать сопротивление при подключении двух резисторов параллельно. Вот так выглядит формула:


Но данная формула работает только с двумя резисторами, если их больше формула не подойдет. Резисторы на 20 и 24 ком у меня нашлись, это какие-то старые советские резисторы.


На этом почти все готово. Осталось разобраться с землей, она же будет минусом питания. Все оставшиеся ножки от конденсаторов на 100; 10; 0,1 мкФ, а также от резисторов на 10 ком нужно соединить в один пучок. Я соединил всю землю на ножке конденсатора на 100 мкФ, в некоторых местах пришлось соединять проводами. Земля, также 4 нога микросхемы.


Также землей будут минусы динамиков. Теперь припаиваем джек на 3,5 мм. Медный провод это земля, красный – это правый канал припаиваем к шестой ноге микросхемы (к проводу, который вывели ранее), синий – это левый канал, припаиваем к седьмой ноге.


Плюс каждого динамика подключаем к минусовой ноге конденсаторов на 1000 мкФ. Минусы динамиков паяем к общей земле. Плюс питания – это провод от второй ноги микросхемы, как я говорил ранее, минус питания это земля. На этом изготовление схемы окончено. Обрежем картонку, если важна компактность схемы, то картонку изначально нужно взять поменьше, так как элементов на схеме немного.

Я собирал простенький усилитель на TDA2822M, и он заработал сразу

Но из-за неудачного эксперимента микра сгорела. Недавно мне попалась плата с такой микрой, и я решил собрать еще раз такой усилок. Так что ловите

Микросхема, конечно, не дает много, всего по 1Вт на канал, но для небольших динамиков это нормально

Вот схема усилителя 2X1Вт на TDA2822M взятая с даташита

Ничего сложного минимум деталей, с травкой платы собрал за 20минут

Набор деталей как обычно

C1 = 1000мФ (16В)
C2,4,6 = 100нФ (104)
C3,7 = 470мФ (16В)
C5,8 = 100мФ (16В)

R1,3 = 10кОм (коричневый — черный — оранжевый)
R2,4 = 4,7Ом (желтый — фиолетовый — золотой)

Питание 6-14В, 15В предел. Потребление 200мА

Собранный усилитель на печатной плате

Рисунок печатки со стороны дорожек

Печатку для усилителя 2X1Вт на TDA2822M. Как в домашних условиях. В этой статье есть вся технология

Постовой: Если у вас появились какие-то проблемы с радиостанциями Motorola или Icom, то эта фирма проводит ремонт профессиональных радиостанций за небольшую цену. Инженерами фирмы качественно отремонтировано более 4000 радиостанций за кратчайшие сроки

Related Posts

Вынул из телевизоров динамики 3ГДШ-1, чтоб не лежали без дела решил сделать колонки, но так как внешний усилитель с сабвуфером у меня есть, значит, буду собирать сателлиты.

Всем привет, уважаемые радиолюбители и аудиоманы! Сегодня я расскажу как доработать высокочастотный динамик 3ГД-31 (-1300) он же 5ГДВ-1. Применялись они в таких акустических системах, как 10МАС-1 и 1М, 15МАС, 25АС-109…….

Здравствуйте уважаемые читатели. Да уж, давненько я не писал посты для блога, но со всей ответственностью хочу заявить, что теперь буду стараться не отставать, и буду писать обзоры и статьи…….

Здравствуйте уважаемый посетитель. Я знаю зачем вы читаете эту статью. Да да знаю. Нет что вы? Я не телепат, просто я знаю почему вы попали именно на эту страничку. Наверняка…….

И снова мой знакомый Вячеслав (SAXON_1996) Хочет поделится своей наработкой по колонкам. Слово Вячеславу Досталась как — то мне одна колонка 10МАС с фильтром и высокочастотным динамиком. Я долго не…….

Не так давно у меня возникла идея потренироваться в изготовлении миниатюрных девайсов. Недолго думая, я пошел на сайт регионального продавца радиокомпонентов и в процессе поиска наткнулся на замечательное решение в виде микросхемы TDA2822L. Теперь о наших баранах.

TDA2822L – это маломощный низковольтный интегральный УМЗЧ, который уже упоминался на данном сайте (вроде бы как даже не раз). Его особенности – два канала, возможность питания от напряжения в диапазоне 1.8 – 12 В (однополярное), малые потери, возможность включения по мостовой схеме и наличие решения в SOP-8 корпусе (не самый миниатюрный в природе, но все же достаточно компактно). И, к слову, «дури» у него 1 Вт на канал (при 4-омной нагрузке). То есть даже при больших мощных наушниках хватает за глаза (об этом позже). И стоит он $0.37. Сказка, да и только!
Обвязка для него минимальна, и схема УМЗЧ согласно даташиту имеет такой вот вид:

Ничего принципиально непонятного в этой схеме нет, детали типичны, поэтому перейдем сразу к интересному, а именно – к выбору деталей.

Поскольку мы собираем миниатюрный усилитель, то понятно, что максимальное количество деталей должны быть в smd исполнении, в частности у меня получилось сделать в smd все, кроме C4 и C5 (ну не возит наш магазин электролиты под smd монтаж). Насчет питания еще интереснее – сразу же с момента возникновения идеи я решил, что запитаю схему от таблетки типа CR2032, благо под них существует замечательный маленький держатель, а поскольку почти все элементы smd, то и экономия места получается хорошая. Но потом, на всякий случай я решил добавить два пятачка под провода на крону, просто про запас.

Итого наш список компонентов:
Микросхема TDA2822L в SOP-8 корпусе x1.
Танталовый конденсатор 100 мкФ x 10 В x3 (самая дорогая часть).
Резистор 10 кОм 0805 x2
Резистор 4.7 Ом 0805 x2
Конденсатор 0.1 мкФ х2
Конденсатор электролитический 470 мкФ >10 В (у меня 16 В) x2

В результате получился вот такой вот симпатичный «пупс»:

Оговорка: то что можно избавиться от перемычки R0, доставшейся в наследие от предыдущей ревизии платы я заметил уже после того, как запаял плату, посему исправлять поздно и лень

Как видно, размеры, кхм, маленькие. Сказать по правде я такого даже не ожидал, хотя первая версия платы была немного меньше и без маски, но уже после изготовления печатки оказалось, что электролиты придется оставить висеть в воздухе. В совокупности с плохим качеством платы первой версии я ее немножко увеличил и переделал, и все пошло как по маслу (по правде сказать почти как по маслу, один конденсатор все равно «висит»).

Примечание: на плате сама микросхема на самом деле стоит наоборот, по сравнению с проектом диптрейса.

Итак, имея на руках проект, изготавливаем печатную плату (кому как нравится, я использую ФР + персульфат аммония). Немножко фотографии о том как это делается в домашних условиях:

Немножко о том, как запаивал плату я – сначала держатель батарейки, потом стерео-разъемы, затем саму микросхему, затем мелкие смд элементы, под конец танталы и провода на крону. Самыми пакостными оказались танталы (микросхему паял феном, не в счет), т.к. пятачки под них находятся полностью под конденсатором – посему неудобно.

Конечная стоимость получилась порядка 3 у.е. (реактивы, текстолит я не считаю). Вот демонстрация того, что примерно может этот усилитель:

Ниже вы можете скачать печатную плату в формате

Список радиоэлементов
Обозначение Тип Номинал Количество Примечание Магазин Мой блокнот
Микросхема TDA2822L 1 SOP-8 В блокнот
С1, С2, С3 100 мкФ х 10В 3 Танталовый В блокнот
С4, С5 Электролитический конденсатор 470 мкФ х 16В 2 В блокнот
С6, С7 Конденсатор 0. 1 мкФ 2 Пленочный В блокнот
R1, R2 Резистор

10 кОм

2 смд 0805

Микросхема TDA2822 в жизни автомобиля » Автосхемы, схемы для авто, своими руками

ТДА2822 — одна из любимых микросхем молодости. Микросхема очень, очень хорошая, универсальная и имеет широкую область применения. Ее можно встретить на маломощных колонках к мобильному телефону или скажем к ПК, даже уважающие себя компании очень часто используют именно эту микросхему в качестве конечного усилителя мощности в портативных колонках.

Микросхема имеет довольно широкий диапазон питающих напряжений от 1.8 до 12 Вольт, это дает возможность собрать портативные колонки с батарейным или аккумуляторным питанием. Но речь сегодня пойдет о другом, мы будем использовать микросхему в качестве усилителя для наушников в автомобиле!


Зачем в автомобиле наушники? на самом деле любой автолюбитель знает, что иногда приходится путешествовать с пассажирами, которые, мягко говоря, не любят громкую музыку, а штатные наушники подключенные к плееру или автомагнитоле не могут обеспечивать нужный уровень и качество звучания и дело вовсе не в наушниках, а в усилителе, который их питает.

ТДА2822 один из самых лучших вариантов в этом деле, имеет простую схему подключения, компактные размеры как самой микросхемы, так и монтажной платы, плюс к этому она довольно устойчива к вибрации и не греется во время работы, следовательно отпадает необходимость использования теплоотводов, а это — экономия пространства и удобность!



Микросхему можно использовать как для усиления сигнала с плеера, и других звуковых устройств, так и для усиления сигнала с мобильного телефона, как мы знаем, в дороге мы очень часто не слышим собеседника при разговоре, а дополнительный усилитель выручит в таких ситуациях.

Саму микросхему нужно подключать к бортовой сети автомобиля через ограничительный резистор на 11 Ом, иначе при заведенном двигателе микросхема может сгореть. Выходная мощность на каждый канал доходит до 1 ватт, существует также мостовая схема включения, которая позволит получить мощность до 2-х ватт, но в этом случае образуется только один канал. Но микросхему можно питать от литиевых таблеток с напряжением 3 Вольт или от других малогабаритных источников питания.

Схема стереоусилителя на популярной микросхеме tda2822

Опыты с мостовым усилителем

проводились по схемам, показанным на рис. 10 и 12. На рис. 10 приведена схема экспериментального мостового усилителя.

Исключён фрагмент. Полный вариант статьи доступен только полноправным членам сообщества и подписчикам.Пожалуйста, ознакомьтесь с условиями доступа.

Рис. 10. Принципиальная схема экспериментального мостового усилителя

В отличие от схемы стереофонического усилителя (рис. 3), в которой предполагается, что разделительные конденсаторы имеются на выходе предыдущего устройства, на входе мостового усилителя включен разделительный конденсатор, определяющий нижнюю частоту, воспроизводимую усилителем.

В зависимости от конкретного применения емкость конденсатора С1 может быть от 0,1 мкФ (fн = 180 Гц) до 0,68 мкФ (fн = 25 Гц) и более. При емкости С1, указанной на принципиальной схеме нижняя частота воспроизводимых частот составляет 80 Гц.

Внутренние резисторы, подключенные к инвертирующим входам усилителя через разделительный конденсатор С2 соединены между собой, что обеспечивает на выходах равные по величине, но противоположные по фазе сигналы.

Конденсатор С3 осуществляет коррекцию частотной характеристики усилителя на высоких частотах.

Поскольку потенциалы выходов усилителя по постоянному току равны, стало возможным непосредственное подключение нагрузки, без разделительных конденсаторов.

Назначение остальных элементов описывалось ранее.

Для стереофонического варианта потребуется два мостовых усилителя на микросхеме TDA2822M. Схему включения несложно получить, взяв за основу рис. 4.

Надежная работа усилителя в мостовом режиме обеспечивается выбором соответствующего напряжения питания в зависимости от сопротивления нагрузки (см. таблицу).

Все детали мостового усилителя размещены на печатной плате размерами 32 х 38 мм из односторонне фольгированного стеклотекстолита толщиной 2 мм. Чертеж возможного варианта платы изображен на рис. 11.

Рис. 11. Размещение элементов на плате мостового усилителя

DA1 — TDA2822M ST Корпус: DIP8-300 — 1 шт. SCS-8 Розетка dip узкая — 1 шт.,R1 — Рез.-0,25-10к (Коричневый, черный, оранжевый, золотистый) — 1 шт.,R2, R3 — Рез.-0,25-4,7 Ом (Желтый, фиолетовый, золотистый, золотистый) — 2 шт.,С1 — Конд.0,22/63V К73-17 — 1 шт.,С2 — Конд.10/16V 0511 +105°C — 1 шт.,С3 — Конд.0,01/630V К73-17 — 1 шт.,С4 – С6 — Конд.0,1/63V К73-17 — 3 шт.,С7 — Конд.1000/16V 1021+105°C — 1 шт.

Принципиальная схема типового мостового УМЗЧ и размещение элементов на печатной плате показаны соответственно на рис. 12 и 13.

Исключён фрагмент. Полный вариант статьи доступен только полноправным членам сообщества и подписчикам.Пожалуйста, ознакомьтесь с условиями доступа.

Рис. 12. Типовая схема включения микросхемы в мостовом режиме

Рис. 13. Размещение элементов типового мостового УМЗЧ

DA1 — TDA2822M ST Корпус: DIP8-300 — 1 шт. SCS-8 Розетка dip узкая — 1 шт.,R1 — Рез.-0,25-10к (Коричневый, черный, оранжевый, золотистый) — 1 шт.,R2, R3 — Рез.-0,25-4,7 Ом (Желтый, фиолетовый, золотистый, золотистый) — 2 шт.,С1, С3 — Конд.10/16V 0511 +105°C (Емкость С3 может быть увеличена до 470 мкФ) — 2 шт.,С2 — Конд.0,01/630V К73-17 — 1 шт.,С4 – С6 — Конд.0,1/63V К73-17 — 3 шт.

Схема стереоусилителя: двухканальный усилитель мощности НЧ TDA2822

Схема стереоусилителя на популярной ИС TDA2822. Данный чип считается одним из самых распространенных категорий двухканальных стерео усилителейhttps://usilitelstabo.ru/hi-fi-stereo-usilitel-dlya-naushnikov.html, которые отлично подходит для установки в устройствах с незначительным значением звукового сигнала в выходном тракте, например в стереоусилителе.

Эта ИС обладает определенными свойствами, таких как доступность выбора 16-ти выводного DIP-корпуса с малым уровнем пересекающихся искажений и с достаточно небольшим током покоя. TDA2822 предназначена для работы с питающим напряжением в пределах от 3v до 15v.

Распространенные сферы использования этой микросхемы достаточно широки, например: компактные аудио устройства, предварительные усилители, портативные радио системы, приборы для усиления слухового звука, прибор для головных устройств и так далее. Схема стереоусилителя собранного с применением TDA2822 гарантирует отдачу в нагрузку общую выходную мощность в пределах 1,3 Вт.

Такой аппарат способен обеспечить мощность на выходе 0,65 Вт, каждого из двух каналов при сопротивлении нагрузки 4 Ом и питающем напряжении 6v в стерео-режиме и 1,35 Вт на нагрузку соединенной по мостовой схеме с сопротивлением 4 Ом.

Двухканальный стереоусилитель мощности НЧ TDA2822 в роли предварительного усилителя, это пожалуй наилучший выбор для создания качественного звука в каскадах предварительного стерео усиления. Структура данного чипа выполнена с двумя входными трактами и соответственно двумя выходными.

Интегральная схема прекрасно обеспечивает абсолютно тихую работу устройства. Динамические излучатели способны эффективно работать непосредственно с выходов микросхемы, подключенных через разделительные конденсаторы. Здесь показана структурная схема TDA2822 с обозначением выводов.

Принципиальная схема стереоусилителя собранного на TDA2822

ИС TDA2822 — спаренный низкочастотный усилитель, представлен ниже. Входной сигнал с левого канала УНЧ подается на вывод 1 микросхемы, который представляет собой неинвертирующий вход 1 фазы интегрированного усилителя, а сигнал с входа правого канала поступает на неинвертирующим вывод 16, являющейся входом 2-го канала интегрированного усилителя.

Первый и 16 выводы микросхемы соединены с корпусом (GND) через резистор R3 10k и R4 10k соответственно. В цепи выводов 3 и 14 установлены электролитические конденсаторы фильтров С5 100uF и C6 100uF соответственно. Выходные цепи обоих каналов 6 и 11, также обеспечены емкостными фильтрами C1 1000uF и C2 1000uF и развязывающими цепочками C3 0.1uF — C4 0.1uF.

Принципиальная схема стерео усилителя на TDA2822 включенного в мостовой режим

Для удвоения мощности на выходе усилителя используют схему мостового подключения нагрузки, то есть как изображено на представленном ниже рисунке.

Технические характеристики усилителя:

Оцените статью:

Микросхема 4568d схема включения

Микросхемы управления источниками света предназначены для обеспечения оптимального режима эксплуатации светоизлучающих приборов (ламп накаливания, газоразрядных источников оптического излучения, электролюми- несцентных панелей, светодиодов и т. д.).

Современные микросхемы подобного назначения имеют высокий КПД, способны работать в области высоких частот преобразования, содержат элементы защиты от перегрева и перегрузок.

Источники оптического излучения, традиционно используемые для освещения (лампы накаливания), не обеспечивают высокого КПД преобразования электрической энергии в световую. Более приемлемы в этом отношении современные высокоэффективные светодиоды. Помимо повышенного КПД они имеют намного больший срок службы, на 1—2 порядка превышающий срок службы ламп накаливания. С другой стороны, использование светодиодов накладывает определенные условия для обеспечения их правильной эксплуатации. Это постоянный или пульсирующий однополярный ток, ярко выраженный «диодный» нелинейный характер вольтамперной характеристики, малая инерционность и т. д.

Частично решить проблемы питания светодиодных источников оптического излучения от традиционных источников питания (питание от

сети переменного тока частотой 50 или 60 Гц) удалось после разработки специализированных микросхем. К числу последних относятся микросхемы серии HV992119922/9923, производимые фирмой Suptertex inc

Схема внутреннего строения микросхем этой серии представлена на рис. 27Д. Микросхемы выпускают в корпусах ТО-92 и ТО-243АА (SOT-89), рис. 26.1.

Типовые схемы включения микросхем серии HV9921/HV9922/HV9923 для питания цепочек светодиодов от сети переменного тока напряжением 85—264 В или постоянного напряжением 20—400 В приведены на рис. 27.2 и рис. 27.3.

Выходной стабилизированный ток:

♦ для микросхемы HV9921 равен 20 мА;

♦ для микросхемы HV9922 равен 50 мА;

♦ для микросхемы HV9923 равен 30 мА.

Максимальная мощность, рассеиваемая при температуре 25 °С микросхемой в корпусе ТО-92, — 740 мВт, а в корпусе ТО-243АА — 1600 мВт.

Рис. 27.3. Вариант включения микросхем серии HV9921/9922/9923

Микросхема HV9925 развивает серию микросхем, предназначенных для питания светодиодных источников оптического излучения. Ее структурная схема приведена на рис. 27.4, а типовые схемы включения — на рис. 27.5— 27.7 [27.1].

Значения питающих микросхему напряжений соответствуют таковым для микросхем HV9921/HV9922/ HV9923. Ток нагрузки (через светодиоды) может регулироваться до максимально возможного значения 50 мА. Максимальная мощность, рассеиваемая микросхемой с теплоотводящей пластиной при температуре 25 °С — 800 мВт.

Микросхема HV9931 представляет собой устройство, управляющее работой светодиодных излучателей. По своей структуре, рис. 27.8 [27.1], микросхема

Рис. 27.6. Вариант включения микросхемы HV9925

Рис. 27.7. Вариант использования микросхемы HV9925

Рис. 27.5. Типовая схема включения микросхемы HV9925 для питания цепочки светодиодных излучателей света от сети переменного тока

является наиболее совершенной в ряду рассмотренных выше систем управления свечением светодиодов.

Типовая схема использования микросхемы HV9931 приведена на рис. 27.9. Микросхема работает в диапазоне питающих напряжений 85—264 В по переменному току и способна рассеять мощность при условии ее выполнения в корпусе DIP-8 — 900 мВт, а в корпусе SO-8 — 630 мВт.

Внешнее управление микросхемой можно осуществлять подачей на управляющий вход (вывод 5) напряжения низкого (до 1 В) или высокого (не менее 2,4 В) уровней.

Микросхемы LED-драйверов NCP3066/NCV3066 компании ON Semiconductor предназначены для питания мощных светодиодов с током нагрузки до 1500 мА. LED-драйверы работают от источника постоянного тока напряжением 3—40 В, имеют встроенный силовой транзистор и возможность цифровой или аналоговой регулировки тока через светодиоды. Микросхемы NCP3066/NCV3066 могут использоваться в режимах понижающего, повышающего или инвертирующего конверторов. Рабочая частота преобразования может доходить до 250 кГц, что позволяет использовать в схеме сверхминиатюрные катушки малой индуктивности.

Микросхема фазового регулятора КР1182ПМ1 предназначена для регулировки мощности до 150 Вт, потребляемой активной нагрузкой (лампами накаливания) в цепях переменного тока 50 Гц напряжением 220 В [27.2, 27.3].

Рис. 27.9. Типовая схема включения микросхемы HV9937

Создание такой микросхемы было обусловлено необходимостью повысить надежность работы ламп накаливания при их включении/ отключении, поскольку наиболее часто повреждение тела накаливания (нити накаливания) происходит в момент теплового удара при включении лампы.

Микросхема КР1182ПМ1 позволяет плавно повышать/уменьшать мощность, выделяемую в нагрузке при включении/отключении или регулировке режима работы электроприбора. В качестве нагрузки микросхемы можно использот ать и коллекторные электродвигатели (управление скоростью вращения ротора электродвигателя).

Эквивалентная электрическая схема микросхемы КР1182ПМ1 приведена на рис. 27.10 [27.3]. Как следует из анализа этой схемы, она состоит из транзисторных аналогов тиристоров, управляемых схемой управления с внешними цепями управления.

Типовая схема включения микросхемы КР1182ПМ1 (рис. 27.11) предполагает использование минимального количества навесных элементов, допуская варьирование лишь по цепям управления [27.2, 27.3].

Микросхема работоспособна при напряжении сети 80—276 В частотой 40—70 Гц при токе нагрузки до 1,2 А. Напряжение, теряемое на открытых аналогах тиристоров, не превышает 2 В. Ток, потребляемый микросхемой, не превышает 2—5 мА. Входной ток управления — 40—150 мкА. Ток утечки управляющего входа — не свыше 30 мкА. Рассеиваемая мощность — до 4 Вт.

Рис. 27.10. Электрическая схема микросхемы ΚΡΊ182ПМ1

При эксплуатации микросхемы КР1Ί82ΠΜΊ следует учитывать, что ее цепи управления имеют гальваническую связь с питающей сетью. Кроме того, ввиду импульсного характера работы микросхемы могут наблюдаться помехи по сети, что требует установки фильтров.

Время выхода рассеиваемой на нагрузке мощности на максимальное значение (98—99 %) определяется произведением C3R1, рис. 27.11, а. Включение/отключение электроприбора осуществляется замыка- нием/размыканием коммутатора SA1. Этот коммутатор (выключатель) может быть включен параллельно управляющему потенциометру R1, рис. 27.11, б, и даже сопряжен с его осью, рис. 27.11, в, г. Конденсатор СЗ может отсутствовать, однако будет отсутствовать и задержка во времени при работе регулятора.

Вариант включения управляющей цепи, приведенный на рис. 27.11, г, когда выключатель SA1 разрывает цепь сети, имеет как определенные достоинства, так и недостатки. Через цепь выключателя протекает значительный ток (порядка 1 А). Это вызывает электрический износ контактного соединения и снижает ресурс его работы. С другой стороны, такое схемное решение надежно изолирует микросхему при ее отключении от возможных импульсных перегрузок по сети.

Рис. 27.11. Варианты схем включения микросхемы КР1182ПМ1:

а — стандартный способ регулирования с «плавным» включением нагрузки, отдельный выключатель; б — включение нагрузки без задержки во времени, отдельный выключатель; в — включение нагрузки без задержки во времени, выключатель, совмещенный с потенциометром R1; г — включение нагрузки без задержки во времени, сетевой выключатель, совмещенный с потенциометром R1

При использовании микросхемы КР1182ПМ1 зачастую оказывается, что ее нагрузочной способности недостаточно. В этом случае следует использовать либо принудительное охлаждение микросхемы, либо параллельное включение двух или более микросхем по схеме, представленной на рис. 27.12.

Люминесцентными лампами изначально предполагались вытеснить лампы накаливания с рынка электроосветительных приборов. Они отличались более высокой долговечностью, повышенным КПД. Однако длительная практика эксплуатации люминесцентных ламп позволила выявить ряд существенных недостатков. Это сложность построения пускорегулировочной аппаратуры, быстрый выход ее из строя, малая надежность в нештатных условиях эксплуатации. Кром’ того, люминесцентные лампы оказались экологически небезопасными в связи с содер-

жанием в колбе лампы паров ртути, спектр свечения ламп и их мерцание с частотой 100 (120) Гц не отвечали требованиям обеспечения комфортных условий труда.

Рис. 27.72. Схема наращивания максимальной мощности нагрузки при использовании микросхем управления типа КР1182Г1М1

Микросхемы электронного балласта IR2151. Попытка частично разрешить перечисленные проблемы вылилась в создание специализированных микросхем, предназначенных обеспечить надежное зажигание ламп и исключить их мерцание при горении. К таким микросхемам можно отнести разработки фирмы International Rectifier — микросхемы электронного балласта IR2151 [27.4—27.6].

Эквивалентная схема микросхем IR2151-, 1R2155 показана на рис. 27.13 [27.4]. Микросхема содержит мощные полевые транзисторы с изолированным

затвором, внутренний генератор и цепи, аналогичные по строению хорошо известному таймеру серии 555 (КР1006ВИ1). Развитием этой серии микросхем являются микросхемы IR2156, IR2157. Аналогичного назначения микросхемы производит фирма SGS-Thomson — L6569, L6571, L6574, Motorola — МС2151, MC33157DW, Unitrode (Texas Instruments) — UC3871, UC3872 [27.5].

Рис. 27.73. Эквивалентная схема микросхемы управления IR2151, IR2155

Рис. 27.74. Схема включения одной (двух) люминесцентных ламп с использованием микросхемы управления IR2151

Практическая схема включения микросхемы электронного балласта IR2151 для питания одной (двух) люминесцентных ламп мощностью по 40 Вт приведена на рис. 27.14 [27.6]. Использование такого режима работы позволило повысить ресурс работы люминесцентной лампы до 20 тыс. н и исключить их мерцание, поскольку лампы питаются напряжением частотой 20—100 кГц.

В то же время для снижения уровня помех по сети, возникающих при работе лампы, пришлось использовать сложную схему фильтрации. В целом схема пускорегулировочной аппаратуры заметно усложнилась.

Для поджига лампы необходимо, как и ранее, использовать пусковую цепочку с самоотключением (аналог стартера на неоновой лампе), выполненную на основе позистора RK1 и конденсатора СЮ. Для расчета элементов схемы при выборе иных условий эксплуатации источника освещения необходимо использовать специальное программное обеспечение.

Микросхема IR2156 может быть использована для управления работой как люминесцентной, так галогенной лампы накаливания повышенной яркости [27.4]. На рис. 27.15 приведена типовая схема включения этой микросхемы для работы на люминесцентную лампу. Как и ранее в пускорегулировочной схеме предусмотрены меры по защите от проникновения в сеть помех, возникающих при работе преобразователя микросхемы и работы самой лампы. В целях обеспечения условий для безопасной эксплуатации источника ;вета предусмотрена фазированная подача питающего напряжения сети.

Рис. 27.15. Схема включения микросхемы электронного балласта IR2156

Газоразрядные люминесцентные источники света можно включать и не в соответствии с общепринятыми схемами. Для того, чтобы такая лампа зажглась, достаточно подать на ее электроды через токоограничивающий элемент напряжение повышенной частоты (и напряжения). При подобном включении будут светиться даже люминесцентные лампы с перегоревшими нитями накаливания. Правда, характер газового разряда и его спектральные характеристики изменятся, что визуально будет малозаметно, т. к. в лампах для имитации белого света используют свечение люминофора.

Мерцание лампы, ощутимое при ее традиционном сетевом питании, при использовании пускорегулировочной схемы, рис. 27.15, не будет ощущаться, поскольку частота, на которой работает преобразователь напряжения микросхемы, намного выше частоты сетевого напряжения.

Для исключения перегрева лампы ток через нее должен быть ограничен высоким внутренним сопротивлением источника питающего напряжения.

Простой преобразователь напряжения для питания маломощных люминесцентных ламп Может быть собран на основе микросхемы DA1 КР1006ВИ1, транзистора VT1 BUZ22 и повышающего трансформатора, рис. 27.16 [27.7]. Устройство не нуждается в налаживании и потребляет ток порядка 100—120 мА. Переключатель S1 позволяет изменять яркость свечения люминесцентной лампы (с подбором емкости конденсатора СЗ).

Преобразователь несложно (заменой трансформатора) переделать на работу от источника питания напряжением 6 или 12 В (от аккумулятора)

и использовать его для питания иных устройств.

Рис. 27.16. Схема преобразователя напряжения для питания люминесцентной лампы

Рис. 27.7 7. Схема преобразователя для питания электролюминесцентных ламп

Электролюминесцентные источники оптического излучения, напрямую преобразующие электрическую энергию в световую, известны не одно десятилетие, однако они и сейчас остаются экзотикой. Такие источники излучения чаще всего представляют собой конденсаторы, одна из обкладок которых выполнена в виде полупрозрачной токопроводящей пленки оксида олова или индия. Между обкладками конденсатора заключен электролюминофор — обычно сульфид цинка с активирующими добавками, равномерно распределенный в связующем материале. Эквивалентная емкость конденсатора при толщине диэлектрика 0,3 мм достигает значений 400—600 пФ/см 2 .

Для питания электролюминесцент- ных светильников используют переменный или пульсирующий ток напряжением 60—200 В. Максимальная яркость свечения наблюдается при частоте питающего напряжения несколько сотен герц.

На рис. 27.17 приведена схема включения двух миниатюрных электро- люминесцентных источников света с использованием специализированной микросхемы HV832MG (Supertex Semiconductors, USA) [27.1, 27.8]. При емкости конденсатора Cl 0,1—1,0 мкФ на выходе микросхемы генерируется напряжение порядка 130 В частотой 300—450 Гц. При площади ламп 9 см 2 устройство потребляет ток до 30 мА.

Шустов М. А., Схемотехника. 500 устройств на аналоговых микросхемах. — СПб.: Наука и Техника, 2013. —352 с.

Интегральная микросхема TDA2822M благодаря небольшому числу элементов обвязки относится к числу простых усилителей, которые можно собрать за короткое время, подключить к МР3 плееру, ноутбуку, радиоприемнику – и тут же оценить результат своей работы.

Вот как привлекательно выглядит описание микросхемы TDA2822M (ST, DIP8) на Датагорской ярмарке:
«TDA2822M – стереофонический, двухканальный низковольтный усилитель для портативной техники и пр.
Возможно мостовое включение, использование в качестве наушникового или контрольного усилителя и многое другое.
Рабочее напряжение питания: от 1,8 В до 12 В, мощность до 1 Вт на канал, искажения до 0,2%. Радиатор не требуется.
Вопреки суперминиатюрным размерам выдаёт честный бас. Идеальный чип для бесчеловечных опытов начинающих».

Своей статьёй я постарался помочь коллегам-радиолюбителям сделать эксперименты с этим интересным чипом более осознанными и гуманными.

Содержание / Contents

↑ Разберемся с корпусом микросхемы

Различают две микросхемы: одну TDA2822, другую с индексом «М» – TDA2822М.
Интегральная микросхема TDA2822 (Philips) предназначена для создания простых усилителей мощности звуковой частоты. Допустимый диапазон питающих напряжений 3…15 В; при Uпит=6 В, Rн=4 Ом выходная мощность составляет до 0,65 Вт на канал, в полосе частот 30 Гц…18 кГц. Корпус микросхемы Powerdip 16.
Микросхема TDA2822M выполнена в ином корпусе Minidip 8 и имеет отличающуюся цоколевку при несколько меньшей максимальной рассеиваемой мощности (1 Вт против 1,25 Вт у TDA2822).

↑ Функциональная схема TDA2822M

приведена в документации [1]. Как видно из рис. 1, каждый канал усилителя по структуре близок к типовой схеме Лина.

Усилители имеют общие функциональные узлы: цепи задания опорного тока I REF для генераторов стабильного тока (ГСТ) в цепях эмиттеров дифференциальных каскадов, цепь задания смещения R3, D6 на базах ключей Q12, Q13 и цепи поддержания токов покоя I0 CONTROL выходных каскадов усилителя.

Данное решение способствует улучшению стабильности работы усилителя в мостовом режиме.
Каждый канал усилителя состоит из дифференциального каскада Q9…Q11 (Q14…Q16), усилителя напряжения Q7 (Q18) и выходного каскада Q1…Q6 (Q18…Q24).

Дифференциальный каскад имеет динамическую нагрузку в виде токового зеркала на элементах Q8, D5 (Q17, D6).

Обратите внимание, что другие цепи встроенной защиты выходного каскада отсутствуют, что сделано из соображений лучшего использования источника питания, к сожалению, в ущерб надежности.

Выводы 5 и 8 микросхемы соединяются с общим проводом по переменному току. В этом случае коэффициент передачи усилителя с отрицательной обратной связью составит:

Ku=20lg(1+R1/R2)= 20lg(1+R5/R4)=39 дБ.

Структурная схема ИС представлена на рис. 2.

Экспериментально определено, что сумма сопротивлений резисторов R1+R2 и R5+R4 равна 51,575 кОм. Зная коэффициент усиления, несложно вычислить, что R1=R5=51 кОм, а R2=R4=0,575 кОм.

Чтобы уменьшить коэффициент усиления микросхемы с ООС, обычно последовательно с R2 (R4) включают дополнительный резистор. В данном случае такому схемотехническому приему «мешают» открытые транзисторные ключи на транзисторах Q12 (Q13).

Но даже, если предположить, что ключи не оказывают влияния на коэффициент передачи с обратной связью, маневр по уменьшению коэффициента усиления незначителен – не более 3 дБ; в противном случае не гарантируется устойчивость усилителя, охваченного ООС.

Поэтому можно поэкспериментировать с изменением коэффициента передачи усилителя, учтя, что сопротивление дополнительного резистора лежит в пределах 100…240 Ом.

↑ Стереофонический и монофонический усилители на микросхеме TDA2822M

Широкий диапазон питающих напряжений 1,8…15 В позволяет «приспособить» микросхему для обширного круга портативных устройств с батарейным питанием.

Несложно изготовить как стереофонический усилитель, так и монофонический, с мостовым включением микросхемы.

При этом в стерео варианте выходная мощность при напряжении питания 6 В и использовании двух динамиков с сопротивлением 4 Ом составит 2х0,65 Вт, в мостовом варианте при напряжении питания 9 В и сопротивлении нагрузки 16 Ом позволяет получить 2 Вт выходной мощности. Во всех случаях коэффициент гармоник не превысит 0,2 %.

↑ Эксперименты со стереофоническим усилителем

проводились в соответствии со схемами, изображенными на рис. 3 и 8.
Стереофонический усилитель, показанный на рис. 3, может использоваться как с небольшими акустическими системами, так и с наушниками.

Кратко о назначении элементов. Резисторы R1 и R2 определяют входное сопротивление усилителя.
Конденсаторы С1, С2 в цепи ООС включены последовательно с резисторами R5, R6, которые позволяют в небольших пределах уменьшить коэффициент усиления в каждом из каналов усилителя. Как уже указывалось выше, сопротивление резисторов R5, R6 может находиться в диапазоне 100…240 Ом.

Поскольку на выходах УМЗЧ присутствует постоянное напряжение, примерно равное половине напряжения источника питания, соединение с нагрузкой выполнено через разделительные конденсаторы С3, С4.

На выходе каждого канала включены цепи Зобеля R3, C6 и R4, C7, обеспечивающие устойчивую работу усилителя. Кстати, без указанных цепей усилитель неработоспособен.

По цепи питания усилителя установлены два конденсатора: керамический С8 и оксидный С5.

Усилитель имеет следующие характеристики:
Напряжение питания Uп=1,8…12 В
Выходное напряжение Uвых=2…4 В
Потребляемый ток в режиме покоя Io=6…12 мА
Выходная мощность Pвых=0,45…1,7 Вт
Коэффициент усиления Ku=36…41 (39) дБ
Входное сопротивление Rвх=9,0 кОм
Переходное затухание между каналами 50 дБ.

С практической точки зрения для надежной эксплуатации усилителя целесообразно установить напряжение питания не более 9 В; при этом для нагрузки Rн=8 Ом выходная мощность составит 2х1,0 Вт, для Rн=16 Ом – 2х0,6 Вт и для Rн=32 Ом – 2х0,3 Вт. При сопротивлении нагрузки Rн=4 Ом оптимальным будет напряжение питания до 6 В (Pвых=2х0,65 Вт).

Коэффициент усиления микросхемы в 39 дБ даже с учетом небольшой корректировки резисторами R5, R6 в сторону уменьшения, оказывается чрезмерным для современных источников сигнала напряжением 250…750 мВ. Например, для Uп=9 В, Rн=8 Ом чувствительность со входа составляет около 30 мВ.

На рис. 4, а показана схема включения усилителя, позволяющая подключить персональный компьютер, MP3 плеер или радиоприемник с уровнем сигнала около 350 мВ. Для устройств с выходным сигналом 250 мВ сопротивления резисторов R1, R2 необходимо уменьшить до 33 кОм; при уровне выходного сигнала 0,5 В следует поставить резисторы R1=R2=68 кОм, 0,75 В – 110 кОм.

Сдвоенным резистором R3 устанавливают необходимый уровень громкости. Конденсаторы С1, С2 – переходные.

На рис. 4, б показано подключение к усилителю разъема для наушников. Резисторы R4, R5 устраняют щелчки при подключении стереотелефонов, резисторы R6, R7 ограничивают уровень громкости.

В процессе экспериментов я пытал питал УМЗЧ как от стабилизированного блока питания (на интегральной микросхеме LM317 и транзисторе BD912), рис. 5, так и от аккумуляторной батареи емкостью 7,2 А•ч на напряжение 12 В с источником питания на фиксированные напряжения, рис. 6.

Напряжение питания подается по возможности короткой парой свитых вместе проводов.
Правильно собранное устройство в наладке не нуждается.

Субъективная оценка уровня шумов показала, что при установке регулятора громкости на максимальный уровень шум едва заметен.
Субъективная оценка качества звуковоспроизведения производилась без сравнения с эталоном. Результат – звук неплохой, прослушивание фонограмм не вызывает раздражения.

Я ознакомился с форумами по микросхеме в Интернете, на которых встретил множество сообщений о поисках непонятных источников шумов, самовозбуждения и других неприятностей.
В результате разработал печатную плату, отличительной особенностью которой является заземление элементов «звездой». Фотовид печатной платы из программы Sprint-Layout показан на рис. 7.

При экспериментах на этой печатке ни с одним из описанных на форумах артефактов встретиться не удалось.

Детали стереофонического УМЗЧ на микросхеме TDA2822M
Печатная плата рассчитана на установку самых распространенных деталей: резисторов МЛТ, С2-33, С1-4 или импортных мощностью 0,125 или 0,25 Вт, пленочных конденсаторов К73-17, К73-24 или импортных МКТ, импортных оксидных конденсаторов.

Я применил недорогие, но надежные электролитические конденсаторы с низким импедансом, большим сроком службы (5000 часов) и возможностью работы при температуре до +105°С фирмы Hitano серий ESX, EHR и EXR. Следует помнить, что чем больше внешний диаметр конденсатора в серии, тем выше срок его службы.

Микросхема DA1 установлена в восьмивыводную панельку. Микросхему TDA2822M можно заменить на KA2209B (Samsung) или К174УН34 (ОАО «Ангстрем», г. Зеленоград) [2, 3]. ЧИП конденсатор С8 (SMD) размещен со стороны печатных дорожек.

Многие радиолюбители не без основания полагают, что лучше всего включать микросхемы в соответствии с Datasheet и использовать предлагаемые разработчиками печатные платы.
Ниже приведены схемы и печатные платы, выполненные на основе документации с единственной доработкой – для повышения устойчивости работы усилителя параллельно оксидному конденсатору по цепи питания включен пленочный (рис. 8, 9).

Детали типового стереофонического УМЗЧ
При установке элементов на печатную плату советую воспользоваться простыми технологическими приемами, описанными в Датагорской статье [4].

↑ Опыты с мостовым усилителем

В отличие от схемы стереофонического усилителя (рис. 3), в которой предполагается, что разделительные конденсаторы имеются на выходе предыдущего устройства, на входе мостового усилителя включен разделительный конденсатор, определяющий нижнюю частоту, воспроизводимую усилителем.

В зависимости от конкретного применения емкость конденсатора С1 может быть от 0,1 мкФ (fн = 180 Гц) до 0,68 мкФ (fн = 25 Гц) и более. При емкости С1, указанной на принципиальной схеме нижняя частота воспроизводимых частот составляет 80 Гц.

Внутренние резисторы, подключенные к инвертирующим входам усилителя через разделительный конденсатор С2 соединены между собой, что обеспечивает на выходах равные по величине, но противоположные по фазе сигналы.

Конденсатор С3 осуществляет коррекцию частотной характеристики усилителя на высоких частотах.

Поскольку потенциалы выходов усилителя по постоянному току равны, стало возможным непосредственное подключение нагрузки, без разделительных конденсаторов.

Назначение остальных элементов описывалось ранее.

Для стереофонического варианта потребуется два мостовых усилителя на микросхеме TDA2822M. Схему включения несложно получить, взяв за основу рис. 4.

Надежная работа усилителя в мостовом режиме обеспечивается выбором соответствующего напряжения питания в зависимости от сопротивления нагрузки (см. таблицу).

Все детали мостового усилителя размещены на печатной плате размерами 32 х 38 мм из односторонне фольгированного стеклотекстолита толщиной 2 мм. Чертеж возможного варианта платы изображен на рис. 11.

Принципиальная схема типового мостового УМЗЧ и размещение элементов на печатной плате показаны соответственно на рис. 12 и 13.

Несомненно, старая и добрая микросхема TDA2822M еще послужит радиолюбителям во многих интересных конструкциях.
Выбирайте любую из предложенных разводок печатных плат. Лично мне по душе печатные платы с радиальным расположением общих проводников.
В настоящее время имеется солидный список «последователей» TDA2822M: TDA7050, TDA7052, TDA7053, TDA7231, TDA7233, TDA7233D, K174УН31 и другие интегральные схемы.

↑ Файлы

Здравствуй, читатель! Меня зовут Игорь, мне 45, я сибиряк и заядлый электронщик-любитель. Я придумал, создал и содержу этот замечательный сайт с 2006 года.
Уже более 10 лет наш журнал существует только на мои средства.


Спасибо за внимание!
Игорь Котов, главный редактор журнала «Датагор»

↑ Список упомянутых источников

Радиолюбительством увлекся с пятого класса средней школы.
Специальность по диплому — радиоинженер, к.т.н.

Автор книг «Юному радиолюбителю для прочтения с паяльником», «Секреты радиолюбительского мастерства», соавтор серии книг «Для прочтения с паяльником» в издательстве «СОЛОН-Пресс», имею публикации в журналах «Радио», «Приборы и техника эксперимента» и др.

UC3842 представляет собой схему ШИМ–контроллера с обратной связью по току и напряжению для управления ключевым каскадом на n-канальном МОП транзисторе, обеспечивая разряд его входной емкости форсированным током величиной до 0.7А. Микросхема SMPS контроллер состоит в серии микросхем UC384X (UC3843, UC3844, UC3845) ШИМ-контроллеров. Ядро UC3842 специально разработано для долговременной работы с минимальным количеством внешних дискретных компонентов. ШИМ-контроллер UC3842 отличается точным управлением рабочего цикла, температурной компенсацией и имеет невысокую стоимость. Особенностью UC3842 является способность работать в пределах 100% рабочего цикла (для примера UC3844 работает с коэффициентом заполнения до 50%.). Отечественным аналогом UC3842 является 1114ЕУ7. Блоки питания выполненные на микросхеме UC3842 отличаются повышенной надежностью и простотой исполнения.

Рис. Таблица типономиналов.

Данная таблица дает полное представление в различиях микросхем UC3842, UC3843, UC3844, UC3845 между собой.

Общее описание.

Для желающих более глубоко ознакомится с ШИМ-контроллерами серии UC384X, рекомендуется следующий материал.

  • Datasheet UC3842B (скачать)
  • Datasheet 1114ЕУ7 отечественный аналог микросхемы UC3842А (скачать).
  • Статья «Обратноходовой преобразователь», Дмитрия Макашева (скачать).
  • Описание работы ШИМ-контроллеров серии UCX84X (скачать).
  • Статья «Эволюция обратноходовых импульсных источников питания», С. Косенко (скачать). Статья опубликована в журнале «Радио» №7-9 за 2002г.

Документ от НТЦ СИТ, самое удачное описание на русском языке для ШИМ UC3845 (К1033ЕУ16), настоятельно рекомендуется для ознакомления. (Скачать).

Различие микросхем UC3842A и UC3842B, A потребляет меньший ток до момента запуска.

UC3842 имеет два варианта исполнения корпуса 8pin и 14pin, расположение выводов этих исполнений, существенно отличаются . Далее будет рассматриваться только вариант исполнения корпуса 8pin.

Упрощенная структурная схема, необходима для понимания принципа работы ШИМ-контроллера.

Рис. Структурная схема UC3842

Структурная схема в более подробном варианте, необходима для диагностики и проверки работоспособности микросхемы. Так как расматриваем вариант исполнения 8pin, то Vc-это 7pin, PGND-это 5pin.

Рис. Структурная схема UC3842 (подробный вариант)

Рис. Расположение выводов (pinout) UC3842

Здесь должен быть материал по назначению выводов, однако гораздо удобнее читать и смотреть на практическую схему включения ШИМ-контроллера UC3842. Схема нарисована настолько удачно, что намного упрощает понимание назначение выводов микросхемы.

Рис. Схема включения UC3842 на примере блока питания для TV

1. Comp:(рус. Коррекция) выход усилителя ошибки. Для нормальной работы ШИМ–контроллера необходимо скомпенсировать АЧХ усилителя ошибки, с этой целью к указанному выводу обычно подключается конденсатор емкостью около 100 пФ, второй вывод которого соединен с выводом 2 ИС. Если на этом выводе напряжение занизить ниже 1вольта, то на выходе 6 микросхемы будет уменьшаться длительность импульсов, тем самым уменьшая мощность данного ШИМ–контроллера.
2. Vfb: (рус. Напряжение обратной связи) вход обратной связи. Напряжение на этом выводе сравнивается с образцовым, формируемым внутри ШИМ–контроллера UC3842. Результат сравнения модулирует скважность выходных импульсов, в результате выходное напряжение блока питания стабилизируется. Формально второй вывод служит для сокращения длительности импульсов на выходе, если на него подать выше +2,5 вольта, то импульсы сократятся и микросхема снизит выдаваемую мощность.
3. C/S: (второе обозначение I sense) (рус. Токовая обратная связь) сигнал ограничения тока. Данный вывод должен быть присоединен к резистору в цепи истока ключевого транзистора . В момент перегрузки МОП транзистора напряжение на сопротивлении увеличивается и при достижении определённого порога UC3842A прекращает свою работу, закрывая выходной транзистор. Проще говоря, вывод служит для отключения импульса на выходе, при подаче на него напряжения выше 1вольта.
4. Rt/Ct: (рус. Задание частоты) подключение времязадающей RC-цепочки, необходимой для установки частота внутреннего генератора. R подключается к Vref – опорное напряжение, а С к общему проводу (обычно выбирается несколько десятков nF). Эта частота может быть изменена в достаточно широких пределах, сверху она ограничивается быстродействием ключевого транзистора, а снизу – мощностью импульсного трансформатора, которая падает с уменьшением частоты. Практически частота выбирается в диапазоне 35…85 кГц, но иногда источник питания вполне нормально работает и при значительно большей или значительно меньшей частоте.
Для времязадающей RC-цепочки лучше отказаться от керамических конденсаторов.
5. Gnd: (рус. Общий) общий вывод. Общий вывод не должен быть соединён с корпусом схемы. Это земля «горячая» соединяется с корпусом устройства через пару конденсаторов.
6. Out: (рус. Выход) выход ШИМ–контроллера, подключается к затвору ключевому транзистору через резистор или параллельно соединенные резистор и диод (анодом к затвору).
7. Vcc: (рус. Питание) вход питания ШИМ-контроллера, на этот вывод микросхемы подаётся напряжение питания в диапазоне от 16 вольт до 34, обратите внимание, что данная микросхема имеет встроенный триггер Шмидта(UVLO), который включает микросхему, если напряжение питания превышает 16вольт, если-же напряжение по каким-либо причинам станет ниже 10 вольт (для других микросхем серии UC384X значения ON/OFF могут отличатся см. Таблицу Типономиналов ), произойдёт её отключение от питающего напряжения. Микросхема также обладает защитой от перенапряжения: если напряжение питания на ней превысит 34вольта, микросхема отключится.
8. Vref: выход внутреннего источника опорного напряжения, его выходной ток до 50 мА, напряжение 5 В. Подключается к одному из плеч делителя служит для оперативной регулировки Uвыхода всего блока питания.

Немного теории.

Схема отключения при понижении входного напряжения.

Рис. Схема отключения при понижении входного напряжения.

Схема отключения при понижении входного напряжения или UVLO-схема(по-английски отключение при понижении напряжения – Under-Voltage LockOut) гарантирует, что напряжение Vcc равно напряжению, делающему микросхему UC384x полностью работоспособной для включения выходного каскада. На Рис. показано, что UVLO-схема имеет пороговые напряжения включения и выключения, значения которых равны 16 и 10, соответственно. Гистерезис , равный 6В, предотвращает беспорядочные включения и выключения напряжения во время подачи питания.

Генератор.

Рис. Генератор UC3842.

Частотозадающий конденсатор Ct заряжается от Vref(5В) через частотозадающий резистор Rt, а разряжается внутренним источником тока.

Микросхемы UC3844 и UС3845 имеют встроенный счетный триггер, который служит для получения максимального рабочего цикла генератора, равного 50%. Поэтому генераторы этих микросхем нужно установить на частоту переключения вдвое выше желаемой. Генераторы микросхем UC3842 и UC3843 устанавливается на желаемую частоту переключения. Максимальная рабочая частота генераторов семейства UC3842/3/4/5 может достигать 500 кГц.

Считывание и ограничение тока.

Рис. Организация обратной связи по току.

Преобразование ток-напряжение выполнено на внешнем резисторе Rs, связанном с землей. RC фильтр для подавления выбросов выходного ключа. Инвертирующий вход токочувствительного компаратора UC3842 внутренне смещен на 1Вольт. Ограничение тока происходит, если напряжение на выводе 3 достигает этого порогового значения.

Усилитель сигнала ошибки.

Рис. Структурная схема усилителя сигнала ошибки.

Неинвертирующий вход сигнала ошибки не имеет отдельного вывода и внутренне смещен на 2,5вольт. Выход усилителя сигнала ошибки соединен с выводом 1 для подсоединении внешней компенсирующей цепи, позволяя пользователю управлять частотной характеристикой замкнутой петли обратной связи конвертора.

Рис. Схема компенсирующей цепи.

Схема компенсирующей цепи, подходящая для стабилизации любой схемы преобразователя с дополнительной обратной связью по току, кроме обратноходовых и повышающих конвертеров, работающих с током катушки индуктивности.

Способы блокировки.

Возможны два способа блокировки микросхемы UC3842:
повышение напряжения на выводе 3 выше уровня 1 вольт,
либо подтягивание напряжения на выводе 1 до уровня не превышающего падения напряжения на двух диодах, относительно потенциала земли.
Каждый из этих способов приводит к установке ВЫСОКОГО логического уровня напряжения на выходе ШИМ-копаратора (структурная схема). Поскольку основным (по умолчанию) состоянием ШИМ-фиксатора является состояние сброса, на выходе ШИМ-компаратора будет удерживаться НИЗКИЙ логический уровень до тех пор, пока не изменится состояние на выводах 1 и/или 3 в следующем тактовом периоде (периоде, который следует за рассматриваемым тактовым периодом, когда возникла ситуация, требующая блокировки микросхемы).

Схема подключения.

Простейшая схема подключения ШИМ-контроллера UC3842, имеет чисто академический характер. Схема является простейшим генератором. Несмотря на простоту данная схема рабочая.

Рис. Простейшая схема включения 384x

Как видно из схемы, для работы ШИМ-контроллера UC3842 необходима только RC цепочка и питание.

Схема включения ШИМ контроллера ШИМ-контроллера UC3842A, на примере блока питания телевизора.

Рис. Схема блока питания на UC3842A.

Схема дает наглядное и простое представление использования UC3842A в простейшем блоке питания. Схема для упрощения чтения, несколько изменена. Полный вариант схемы можно найти в PDF документе «Блоки питания 106 схем» Товарницкий Н.И.

Схема включения ШИМ контроллера ШИМ-контроллера UC3843, на примере блока питания маршрутизатора D-Link, JTA0302E-E.

Рис. Схема блока питания на UC3843.

Схема хоть и выполнена по стандартному включению для UC384X, однако R4(300к) и R5 (150) выводят из стандартов. Однако удачно, а главное, логично выделенные цепи, помогают понять принцип работы блока питания.

Блок питания на ШИМ-контроллере UC3842. Схема не предназначена для повторения, а преследует только ознакомительные цели.

Рис. Стандартная схема включения из datasheet-a (схема несколько изменена, для более простого понимания).

Ремонт Блока питания на основе ШИМ UC384X.

Проверка при помощи внешнего блока питания.

Рис. Моделирование работы ШИМ контроллера.

Проверка работы проводится без выпаивания микросхемы из блока питания. Блок питания перед проведением диагностики необходимо выключить из сети 220В!

От внешнего стабилизированного блока питания подать напряжение на контакт 7(Vcc) микросхемы напряжение более напряжения включение UVLO, в общем случае более 17В. При этом ШИМ-контроллер UC384X должен заработать. Если питающее напряжение будет менее напряжения включения UVLO (16В/8.4В), то микросхема не запустится. Подробнее про UVLO можно почитать здесь.

Проверка внутреннего источника опорного напряжения.

У рабочего ШИМ-контроллера UC384X напряжение на контакте 8(Vref) должно быть +5В.

Проверка UVLO

Если внешний источник питания позволяет регулировать напряжение, то желательно проверить работу UVLO. Изменяя напряжение на контакт 7(Vcc) контакте в рамках диапазона напряжений UVLO опорное напряжение на контакте 8(Vref) = +5В не должно меняться.

UC3842 и UC3844 напряжение включения 16В, напряжение выключения 10В

UC3843 и UC3845 напряжение включения 8,4В, напряжение выключения 7,6В

Подавать напряжение 34В и выше на контакт 7(Vcc) не рекомендуется. Возможно наличие в цепи питания ШИМ-контроллера UC384X защитного стабилитрона, тогда выше рабочего напряжения этого стабилитрона подавать не рекомендуется.

Проверка работы генератора и внешних цепей генератора.

Для проверки потребуется осциллограф. На контакте 4(Rt/Ct) должна быть стабильная «пила».

Проверка выходного управляющего сигнала.

Для проверки потребуется осциллограф. В идеале на контакте 6(Out) должны быть импульсы прямоугольной формы. Однако исследуемая схема может отличаться от приведенной и тогда потребуется отключить внешние цепи обратной связи. Общий принцип показан на рис. – при таком включении ШИМ-контроллер UC384X гарантированно запустится.

Рис. Работа UC384x с отключенными цепями обратной связи.

Рис. Пример реальных сигналов при моделировании работы ШИМ контроллера.

Если БП с управляющим ШИМ-контроллером типа UC384x не включается или включается с большой задержкой, то проверьте заменой электролитический конденсатор, который фильтрует питание (7 вывод) этой м/с. Также необходимо проверить элементы цепи начального запуска (обычно два последовательно включенных резистора 33-100kOhm).

При замене силового (полевого) транзистора в БП с управляющей м/с 384x следует обязательно проверять резистор, выполняющий функцию датчика тока (стоит в истоке полевика). Изменение его сопротивления при номинале в доли Ома очень сложно обнаружить обычным тестером! Увеличение сопротивления этого резистора ведет к ложному срабатыванию токовой защиты БП. При этом можно очень долго искать причины перегрузки БП во вторичных цепях, хотя их там вовсе и нет.

Радиоприемник на микросхеме CD9088 из Китайского набора.

Конструктор радиоприемника, который построен на микросхеме CD9088 (она же TDA7088T) довольно просто в сборке.

Для начала характеристики приемника:


Диапазон принимаемых частот: АМ (525-1605 кГц), FM (76-108 МГц).
… и на этом все, что указано в описании((

Тракт ФМ построен на микросхеме CD9088 (полный аналог TDA7088T), микросхема уже давно всем известна и на ней построено множество приемников особенно Китайского производства с разными странными названиями.

Характеристики TDA7088:


— Напряжение питания 1,8-5 V (ном. 3V)
— Ток потребления 4,2-6,6 mА (ном. 5,2 mА)
— Полоса принимаемых частот 0,5… 110 МГц
— Чувствительность (Vp=3V) не хуже 6 мВ
— Сигнал на аудиовыходе (Vp=3V) 85 mV; (Vp=5V) 120mV; (Vp=1,8V) 60 mV
— КНИ при девиации ±75 кГц не более 10%
— Температурный диапазон -10…+70°С
— Отношение сигнал/шум не более 56 дБ
Реклама
10 шт., конденсатор 250V 105J 1 мкФ 124J 120nF 334J 330nF 474J 470nF 472J 4.7nF Отзывы: ***кондер и в Африке кондер***
Реклама
4S 40A балансир и БМС для литий-ионной сборки Отзывы: *** Пайка выполнена качественно, переделал шуруповёрт Интерскол без проблем, единственно маркировка транзисторов затерта.***
— Ступень напряжения настройки 210mV
Кроме того: микросхема может иметь узел настройки как электронный (сканирование кнопками) так и с помощью КПЕ (что и сделано в этом приемнике)

Схема приемника выглядит так:

Конструктор приезжает в пупырчатом конверте и конечно разобранном виде:

Сборка не представляет ни какой сложности вообще. Не смотря на то, что листочек с чем-то вроде паспорта написан только (!) на Китайском языке, кроме схемы ничего и не нужно. А в листочке кроме схемы есть еще и топология печатной платы и более того на топологии печатной платы все подробно разрисовано. И самое главное, что на самой печатной плате расписана и разрисована вся информация по сборке. Другими словами и схема тут практически не нужна.

Набор, как мне кажется отлично подходит и для начинающих радиолюбителей, которые хотят разобраться как оно работает и для людей которым просто хочется, что-то сделать своими руками и не хочется разбираться в каких-то там схемах). Поэтому на сборке я тут останавливаться не буду, это есть в видео.

В этой статье я хочу остановится на микросхемах на которых построен приемник, а в следующей статье расскажу как настроить приемник и это будет касаться не только этого приемника, но и любого другого.


Типовая схема включения микросхемы TDA7088T выглядит так:

Отличная микросхема для построения приемника с минимальным количеством дополнительных элементов, да еще и с автоматической настройкой.

В документации предусмотрен вариант для построения АМ-ФМ приемника:

И это почти тоже самое, что и на схеме конструктора. Китайцы пошли конечно по пути упрощения схемы, убрали трансформаторы, а сигнал АМ (на Средних волнах) заставили сразу принимать СС7642 (она же TDA7642)

Микросхема TDA7642 — это микросхема приемника прямого усиления, так она и работает в этом приемнике, ничего сложного в схеме нет:

Документация на TDA7642 лежит тут.

В качестве УНЧ выступает микросхема TDA2822, это низковольтный, 2-х канальный усилитель НЧ, 110…300мВт, 1.8В…15В, 22…22000Гц, 4…32 Ом, Применяется в переносной звуковой аппаратуре среднего и высокого класса.

Реклама
цифровые часы — конструктор
Реклама
DC12V водонепроницаемая гибкая светодиодная лента 60 светодиодов/м 120 светодиодов/м 5 м/лот Отзывы: ***Отличная яркая лента и очень быстрая скорость доставки***
Особенности:

низкое напряжение питания;
низкий ток потребления в холостом режиме;
возможность работы в режиме моста или стерео.

В данном случае она включена в режиме моста.

Схема включения TDA2822 выглядит так:

Документацию на TDA2822 можно найти тут.

Вот и вся теоретическая информация для сборки этого конструктора.

А во второй части как я уже сказал, я настрою ФМ диапазон, будет еще и видео и посмотрим как оно будет работать.

микросхем TDA 2822 Схема усилителя. Функциональная схема TDA2822M.

TDA2822_Nikvoltunch

http://datagor.ru/amplifiers/chipaMps/2370-usilitel-tda2822m.html

Интегральная микросхема TDA2822M из-за небольшого количества обвязочных элементов относится к числу простых усилителей, которые можно собрать в короткие сроки, подключить к MP3-плееру, ноутбуку, радиоприемнику — и сразу оценить результат его работы.

Вот так привлекательно выглядит микросхема TDA2822M (ST, DIP8) на Deturian Fair:
«TDA2822M — стерео, двухканальный низковольтный усилитель для портативной техники и т. Д.
Возможно включение моста, использование в качестве наушников или усилителя управления и многое другое.
Рабочее напряжение: от 1,8 В до 12 В , мощность до 1 Вт на канал, искажения до 0,2%. Радиатор не требуется.
Вопреки сверхминиатюрным размерам воспроизводит честный бас. Идеальная фишка для нечеловеческих переживаний новичков. «

Я попробовал свою статью помочь коллегам-радиолюбителям сделать эксперименты с этим интересным чипом более осознанными и гуманными.

Разберемся с корпусом микросхемы

Различают две микросхемы: одна TDA2822, другая с индексом «М» — TDA2822M.Микросхема
Integral TDA2822. (Philips) предназначен для создания простых усилителей мощности звуковой частоты. Допустимый диапазон питающих напряжений 3 … 15 В; При УПИТ = 6 В, РН = 4 Ом выходная мощность до 0,65 Вт на канал, в полосе частот 30 Гц … 18 кГц. Микросхема PowerDip 16.
Микросхема TDA2822M. Сделан в другом корпусе miniidip 8 и имеет другое основание с немного меньшей максимальной рассеиваемой мощностью (1 Вт против 1,25 Вт в TDA2822).

Функциональная схема TDA2822M.

находится в документации. Как видно из рис. 1, каждый канальный усилитель в структуре близок к типовой схеме Lina.

Усилители имеют общие функциональные узлы: эталонный ток эталонного тока I REF для генераторов стабильного тока (GST) в схемах эмиттера дифференциального каскада, цепь смещения R3, D6 на ключах q12, Q13 и цепь обслуживания резервуар I0 CONTROL выходного каскада усилителя.

Это решение способствует повышению стабильности усилителя в мостовом режиме.
Каждый канал усилителя состоит из дифференциального каскада Q9 … Q11 (Q14 … Q16), усилителя напряжения Q7 (Q18) и выходного каскада Q1 … Q6 (Q18 … Q24).

Рис. 1. Функциональная схема TDA2822M из Datasheet

Дифференциальный каскад имеет динамическую нагрузку в виде токового зеркала на элементах Q8, D5 (Q17, D6).

Использование токового зеркала в коллекторных цепях дифференциального каскада не только симулирует ток, но и является активной нагрузкой в ​​цепи Q10 (Q15), а падение напряжения на диоде D5 (D7) используется как эталон, возникающий при протекании тока через транзистор Q9 (Q16).Это техническое решение фактически увеличивает нагрузочную способность дифференциального каскада вдвое.

Токовое зеркало Q8 (Q17) также увеличивает значение коэффициента влияния источника питания (в даташите этот параметр называется PSRR — коэффициент подавления напряжения питания), поскольку баланс каскада больше не зависит от напряжения питания.

Использование ГТС в цепях эмиттеров дифференциального каскада снижает скорость нарастания нарастания по сравнению с резистивной нагрузкой, так как резко уменьшается квадратичная составляющая передаточной проводимости входного каскада.Кроме того, ГТС полностью исключает проникновение помех от источника питания во входные цепи.

Для увеличения входного сопротивления несогласованного входа в дифференциальный каскад Q9, Q10 (Q15, Q16 в другом канале усилителя) добавлен эмиттерный повторитель Q11 (Q14) на транзисторе P-N-P.

Понятно, что несимметричная схема дифференциального каскада приводит к расшатыванию каскада, в результате чего в выходном спектре появляются четные гармоники.Также ухудшается стабильность средней точки, но в данном случае этот факт не играет большой роли: выход усилителя отделен от нагрузки оксидным конденсатором.

Каскад усиления по напряжению Q7 (Q18) и выходной каскад Q1 — Q6 (Q19 — Q24) покрываются локальным ООС через конденсатор C1 (коррекция частоты C2), который увеличивает резерв по фазе. Такая коррекция называется инклюзивной.

Почти все усиление осуществляется в усилении по напряжению Q7 (Q18), которое включает в себя диод D4 (D8), который активирует смещение базы выходного каскада, работающий в классе B, и GST, который является идеальной нагрузкой.

Выходной каскад УМР выполнен в духе времени прошлого века, когда еще не было мощных комплементарных транзисторов П-Н-П структуры. Здесь включенная частотная коррекция также способствует выравниванию фазовых характеристик асимметричных плеч выходного каскада.

Элементы D1, D2, Q4, GST в базовых цепях Q4 (D10, D11, Q20, GST в базовой схеме Q20) используются для защиты выходов усилителя от короткого замыкания, а также обеспечивают «мягкую» предельную характеристику при перегрузке. .

Обратите внимание, что другие схемы выходного каскада выходного каскада отсутствуют, что сделано из соображений оптимального использования блока питания, к сожалению, в ущерб надежности.

Выводы 5 и 8 микросхемы подключены к общему проводу по переменному току. В этом случае коэффициент передачи усилителя с отрицательной обратной связью будет:

КУ = 20LG (1 + R1 / R2) = 20LG (1 + R5 / R4) = 39 дБ.

Структурная схема представлена ​​на рис. 2.

Рис. 2. Структурная схема ТДА2822М

Экспериментально определено, что сумма сопротивлений резисторов R1 + R2 и R5 + R4 равна 51,575 кОм. Зная коэффициент усиления, несложно подсчитать, что R1 = R5 = 51 ком, а R2 = R4 = 0,575 ком.

Для уменьшения возрастающего коэффициента микросхемы CCC, обычно последовательно с R2 (R4) включают дополнительный резистор.В этом случае открытые транзисторные ключи на транзисторах Q12 (Q13) «мешают» схематично.

Но даже если предположить, что ключи не влияют на коэффициент передачи с обратной связью, маневр по снижению коэффициента усиления незначителен — не более 3 дБ; В противном случае стабильность усилителя, охватываемого OOS, не гарантируется.

Следовательно, можно поэкспериментировать с изменением коэффициента передачи усилителя с учетом того, что сопротивление добавочного резистора лежит в пределах 100… 240 Ом.

  • 04.10.2014

    MSK5012 — высоконадежный регулятор напряжения. Выходное напряжение можно установить с помощью двух резисторов. Регулятор имеет очень низкий уровень падения напряжения (0,45 В 10 А). MSK5012 имеет высокий уровень точности и стабильности выходного напряжения. Микросхема выпускается в 5-ти контактном корпусе, выводы электрически изолированы от корпуса микросхемы. Это дает нам свободу для …

  • 28.11.2014

    На рисунке представлена ​​схема простого регулятора скорости вращения двигателя 12 В мощностью до 150 Вт.В устройстве есть ограничитель тока на 15а. Основа кабины — это широтная система с импульсной модуляцией, выполненная на ИС TL494, делающая обороты двигателя в диапазоне от 0 до 100%. С помощью R6 вы можете регулировать скорость вращения …

  • 02.11.2014

    СХЕМА БЕТОНА — АМПЛИМЕНТНЫЙ АМПЕРАТОР ДЛЯ CD-плейксера показана на рисунке. На схеме нормированный вход, входное сопротивление выбрано в пределах 2 * 33 Ом. Ибо усилитель работал с естественной нагрузкой.Перед тем, как сигнал поступит на вход A1, его уровень уменьшается с помощью делителя, состоящего из резисторов R5R7 и R6R8 для …

  • 04.10.2014

    Зарядный заряд должен использоваться с трансформатором напряжения на вторичной обмотке таким образом, чтобы после выпрямления было 12,6-15В / 4 … 5А. В схеме применена автоматическая регулировка зарядного тока. Транзистор VT4 необходимо оснастить мощным радиатором. Источник — Electroschematics.com.

Старый друг лучше двух новых!
Proverb

Интегральная микросхема TDA2822M из-за небольшого количества элементов обвязки относится к количеству простых усилителей, которые можно собрать в короткие сроки, подключить к MP3-плееру, ноутбуку, радиоприемнику — и сразу оценить результат это работает.

Вот как красиво выглядит:
«TDA2822M — стерео, двухканальный низковольтный усилитель для портативной техники и т. Д.
Возможно включение моста, использование в качестве наушников или усилителя управления и многое другое.
Рабочее напряжение: от От 1,8 В до 12 В , мощность до 1 Вт на канал, искажения до 0,2%. Радиатор не требуется.
В отличие от сверхминиатюрных размеров воспроизводит чистые басы. Идеальный чип для нечеловеческих впечатлений новичков ».

Я попробовал свою статью, чтобы помочь коллегам-радиолюбителям сделать эксперименты с этим интересным чипом более осознанными и гуманными.

Разберемся с корпусом микросхемы

Различают две микросхемы: одна TDA2822, другая с индексом «М» — TDA2822M. Микросхема
Integral TDA2822. (Philips) предназначен для создания простых усилителей мощности звуковой частоты. Допустимый диапазон питающих напряжений 3 … 15 В; При УПИТ = 6 В, РН = 4 Ом выходная мощность до 0,65 Вт на канал, в полосе частот 30 Гц … 18 кГц. Микросхема PowerDip 16.
Микросхема TDA2822M. Сделан в другом корпусе miniidip 8 и имеет другое основание с немного меньшей максимальной рассеиваемой мощностью (1 Вт против 1.25 Вт в TDA2822).

Обратите внимание, что другие схемы выходного каскада выходного каскада отсутствуют, что сделано из соображений оптимального использования блока питания, к сожалению, в ущерб надежности.

Выводы 5 и 8 микросхемы подключены к общему проводу по переменному току. В этом случае коэффициент передачи усилителя с отрицательной обратной связью будет:

КУ = 20LG (1 + R1 / R2) = 20LG (1 + R5 / R4) = 39 дБ.

Структурная схема представлена ​​на рис. 2.

Рис. 2. Структурная схема TDA2822M

Экспериментально определено, что сумма сопротивлений резисторов R1 + R2 и R5 + R4 равна 51,575 кОм. . Зная коэффициент усиления, несложно подсчитать, что R1 = R5 = 51 ком, а R2 = R4 = 0,575 ком.

Для уменьшения коэффициента увеличения микросхемы CCC, обычно последовательно с R2 (R4) включают дополнительный резистор.В этом случае открытые транзисторные ключи на транзисторах Q12 (Q13) «мешают» схематично.

Но даже если предположить, что ключи не влияют на коэффициент передачи с обратной связью, маневр по уменьшению коэффициента усиления незначителен — не более 3 дБ; В противном случае стабильность усилителя, охватываемого OOS, не гарантируется.

Поэтому можно поэкспериментировать с изменением коэффициента передачи усилителя с учетом того, что сопротивление добавочного резистора лежит в пределах 100… 240 Ом.

Рис. 3. Принципиальная схема экспериментального стереоусилителя

Усилитель имеет следующие характеристики:
Напряжение питания UP = 1,8 … 12 В
Выходное напряжение Up = 2 … 4 В
Потребляемый ток в покое IO = 6 … 12 мА
Выходная мощность POW = 0,45 … 1,7 Вт
Коэффициент усиления ку = 36 … 41 (39) дБ
Входное сопротивление RVC = 9,0 ком
Переходное затухание между каналами 50 дБ.

С практической точки зрения для надежной работы усилителя рекомендуется устанавливать напряжение питания не более 9 В; При этом для нагрузки RN = 8 Ом выходная мощность составит 2×1,0 Вт, для Rn = 16 Ом — 2×0,6 Вт и для Rn = 32 Ом — 2×0,3 Вт. сопротивление нагрузки RN = 4 Ом, оптимальное напряжение питания до 6 В (POB = 2×0,65 Вт).

Коэффициент усиления микросхемы в 39 дБ даже с учетом небольшой подстройки резисторов R5, R6 в сторону уменьшения оказывается избыточным для современных источников сигнала с напряжением 250… 750 мВ. Например, для UP = 9 В, RN = 8 Ом чувствительность от входа около 30 мВ.

На рис. 4, и показана схема включения, позволяющая подключить персональный компьютер, MP3-плеер или радиосистему с уровнем сигнала около 350 мВ. Для устройств с выходным сигналом 250 мВ сопротивление резисторов R1, R2 необходимо уменьшить до 33 кОм; На уровне выходного сигнала 0,5 В следует поставить резисторы R1 = R2 = 68 ком, 0,75 В — 110 ком.

Сдвоенным резистором R3 устанавливается необходимый уровень громкости.Конденсаторы С1, С2 — переходные.

Рис. 4. Схема подключения Умзч: а) — к акустическим системам, б) — к наушникам (наушникам)

На рис. 4, Б показано подключение к усилителю разъема для наушников. Резисторы R4, R5 устраняют щелчки при подключении стереотелефонов, резисторы R6, R7 ограничивают уровень громкости.

В процессе экспериментов ставил УМЗ от стабилизированного блока питания (на интегральной микросхеме и транзисторе BD912) рис. 5 и от аккумуляторной батареи ёмкостью 7.2 А на напряжение 12 В с источником питания для фиксированного напряжения, рис. 6.

Напряжение питания подается как короткая пара проводов вместе.
Правильно собранный прибор в регулировке не нуждается.

Фрагмент исключен. Наш журнал существует на пожертвования читателей. Доступна только полная версия этой статьи.

Рис. 5. Принципиальная схема стабилизированного источника питания

Фрагмент исключен. Наш журнал существует на пожертвования читателей.Доступна только полная версия этой статьи.

Рис. 6. Аккумулятор — лабораторный источник питания

Субъективная оценка уровня шума показала, что при установке регулятора громкости на максимальный уровень шум практически незаметен.
Произведена субъективная оценка качества воспроизведения звука без сравнения со стандартом. В результате получается хороший звук, прослушивание фонограммы не вызывает раздражения.

Познакомился с форумами по микросхеме в Интернете, где встречал много сообщений о поиске непонятных источников шума, самовозбуждении и прочих неприятностях.
В результате была разработана печатная плата, отличительной особенностью которой являются элементы заземления «звезда». Печатная плата Photosid из программы Sprint-layout представлена ​​на рис. 7.

Фрагмент исключен. Наш журнал существует на пожертвования читателей. Доступна только полная версия этой статьи.

Рис. 7. Размещение деталей на экспериментальной плате

В экспериментах на этом секторе не удалось встретить ни одного из описанных на форумах артефактов.

Детали стерео умзч на микросхеме TDA2822M
Печатная плата предназначена для установки наиболее распространенных деталей: резисторов МЛТ, С2-33, С1-4 или импортной мощностью 0,125 или 0,25 Вт, пленочных конденсаторов К73-17 , К73-24 или импортные МП, импортные оксидные конденсаторы.

Я применил недорогие, но надежные электролитические конденсаторы с низким сопротивлением, большим сроком службы (5000 часов) и возможностью работы при температуре до + 105 ° C фирмы Hitano серий ESX, EHR и EXR.При этом следует помнить, что чем больше внешний диаметр конденсатора в ряду, тем выше срок службы.

Микросхема DA1 установлена ​​в восьмиконечной панели. Возможна замена микросхемы TDA2822M на KA2209B (Samsung) или K174UN34 (ОАО «Ангстрем», г. Зеленоград). Микросхема CONDENSER C8 (SMD) расположена сбоку от печатных дорожек.

R5, R6 — резка-0,25-160 Ом (коричневый, синий, коричневый, золотистый) — 2 шт.,

C3 — C5 — Cond.1000 / 16V 1021 + 105 ° C — 3 шт.,
C6, C7 — Cond.01 / 63V K73-17 — 2 шт.,
C8 — Cond.0805 0,1 мкФ X7R SMD — 1 шт.

Многие радиолюбители без оснований считают, что лучше всего включать микросхемы в соответствии с Datasheet и использовать предлагаемую разработчиками печатную плату.
Ниже представлены схемы и печатные платы, выполненные на основании документации с единственной доработкой — для повышения устойчивости усилителя параллельно включен оксидный конденсатор на силовой цепи (рис. 8, 9).

Фрагмент исключен. Наш журнал существует на пожертвования читателей. Доступна только полная версия этой статьи.

Рис. 8. Типовая схема включения микросхемы в стереорежиме

Фрагмент исключен. Наш журнал существует на пожертвования читателей. Доступна только полная версия этой статьи.

Рис. 9. Размещение элементов стандартного стерео умзч

Детали штатного стерео умного
При установке элементов на печатную плату советую использовать простые технологические приемы, описанные в статье Daturian.

DA1 — TDA2822M ST Корпус: DIP8-300 — 1 шт.,
SCS-8 DIP-розетка узкая — 1 шт.,
R1, R2 — cut-0.25-10K (коричневый, черный, оранжевый, золотистый) — 2 шт.,
R3, R4 — разрез-0,25-4,7 Ом (желтый, пурпурный, золотистый, золотистый) — 2 шт.,
C1, C2 — Cond 100 / 16v 0611 + 105 ° C — 2 шт.,
C3 — Конд.10 / 16В 0511 + 105 ° C (емкость можно увеличить до 470 мкФ) — 1 шт.,
C4, C5 — Cond. 470 / 16V 1013 + 105 ° C — 2 шт.,
C6 — C8 — Cond .01 / 63В К73-17 — 3 шт.

Фиг.10. Принципиальная схема экспериментального мостового усилителя

В отличие от схемы стереоусилителя (рис. 3), в которой разделительные конденсаторы предполагаются на выходе предыдущего устройства, разделительный конденсатор включен на входе мостового усилителя, который определяет более низкую частоту, воспроизводимую усилителем.

В зависимости от конкретного применения конденсатор конденсатор С1 может быть от 0,1 мкФ (fn = 180 Гц) до 0,68 мкФ (fn = 25 Гц) и более. При указании контейнера C1 исходя из более низкой частоты воспроизводимая частота составляет 80 Гц.

Внутренние резисторы, подключенные к инвертирующим входам усилителя через конденсатор С2, соединены между собой, что обеспечивает на выходах одинаковые по величине, но противоположные по фазе сигналы.

Конденсатор С3 выполняет частотную характеристику усилителя на высоких частотах.

Поскольку потенциалы на выходах усилителя постоянного тока равны, появилась возможность напрямую подключать нагрузку без разделительных конденсаторов.

Назначение остальных элементов было описано ранее.

Для стерео варианта потребуются два мостовых усилителя на микросхеме TDA2822M. Схема включения легко получить, взяв за основу рис. 4.

Надежная работа усилителя в мостовом режиме обеспечивается подбором подходящего напряжения питания в зависимости от сопротивления нагрузки (см. Таблицу).

Все детали мостового усилителя размещены на печатной плате размером 32 х 38 мм из одностороннего фольгового фиберстолида толщиной 2 мм.Чертеж возможной дополнительной платы показан на рис. Одиннадцать.

Рис. 11. Размещение элементов на листах мостового усилителя

DA1 — TDA2822M ST Корпус: DIP8-300 — 1 шт., Розетка DIP
SCS-8 узкая — 1 шт.,
R1 — разрез-0,25-10К (коричневый, черный, оранжевый, золотистый) — 1 шт.,
R2, R3 — разрез-0,25-4,7 Ом (желтый, пурпурный, золотистый, золотистый) — 2 шт.,
C1 — конд. 0,22 / 63V K73-17 — 1 шт.,
C2 — Cond.10 / 16v 0511 + 105 ° C — 1 шт.,
C3 — Cond.0.01 / 630V K73-17 — 1 шт.,
C4 — C6 — Cond.0.1 / 63V K73-17 — 3 шт.
C7 — Cond 1000 / 16V 1021 + 105 ° C — 1 шт.

Принципиальная схема типичного замкового соединения и размещение элементов на печатной плате показано на рис. 12 и 13.

Не так давно у меня возникла идея попрактиковаться в изготовлении миниатюрных устройств. Подумав, зашел на сайт регионального продавца радиодеталей и наткнулся на чудесное решение в виде микросхемы TDA282L.Теперь о наших баранах.

TDA2822L — маломощный низковольтный интегральный умзч, о котором уже упоминалось на этом сайте (кажется, даже не раз). Его особенностями являются два канала, возможность питания от напряжения в диапазоне 1,8 — 12 В (однополярный), малые потери, возможность включения по мостовой схеме и наличие решения в корпусе СОП-8 ( не самый миниатюрный по характеру, но все же довольно компактный). И, кстати, в «Дури» у него 1 Вт на канал (при 4-омной нагрузке).То есть даже с большими мощными наушниками хватит за глаза (об этом позже). И стоит он 0,37 доллара. Сказка, да и только!
Привязка к нему минимальная, а схема UMPC по даташиту имеет такой вид:

В этой схеме нет ничего принципиально непонятного, детали типовые, поэтому сразу перейдем к интересному делу, а именно к выбору деталей.

Так как мы собираем миниатюрный усилитель, то понятно, что максимальное количество элементов должно быть в SMD исполнении, в частности, мне удалось сделать все, кроме C4 и C5 в SMD (ну, наш запас электролита под SMD установку).Что касается еды, то она даже интереснее — сразу с момента появления идеи я решил, что сохраню схему от планшета типа CR2032, благо у них есть чудесный маленький держатель, а так как почти все Элементы SMD, то экономия места хорошая. Но потом на всякий случай решил добавить две заплатки на провода к короне, как раз про запас.

Итого Список наших компонентов: Микросхема
TDA2822L в корпусе SOP-8 X1.
Конденсатор танталовый 100 мкФ x 10 дюймов x3 (самая дорогая часть).
Резистор 10 ком 0805 x2
Резистор 4,7 Ом 0805 x2
Конденсатор 0,1 мкФ x2
Конденсатор электролитический 470 мкФ> 10 В (у меня 16 c) x2

В итоге получились вот такие симпатичные «Щенки»:

Оговорка: что можно избавить от перемычки R0, которая была унаследована от предыдущей ревизии платы, я заметил после установки платы, поэтому исправлять поздно и лень

Как видите, размеры, кхм, малые. Сказать, я такого даже не ожидал, хотя первая версия платы была немного меньше и без маски, но после изготовления сектора выяснилось, что электролиты должны уйти в воздух.В связке с некачественной платой первой версии я ее немного увеличил и переделал, и все прошло как масло (правда почти как масло, один конденсатор еще «висит»).

Примечание: Сама микросхема фактически стоит наоборот, по сравнению с дипломным проектом.

Итак, имея на руках проект, делаем печатную плату (как вам нравится, я использую FR + персульфат аммония). Немного фото о том, как это делается в домашних условиях:

Немного о том, как я искал плату. Сначала я держу аккумулятор, потом стерео разъемы, потом сам чип, потом мелкие SMD элементы, на концах тантал и провода на короне.Самыми грязными оказались тантал (микросхема пропаяна феном, не считая), т.к. пины под ними полностью находятся под конденсатором — поэтому неудобно.

Итоговая стоимость получилась около 3 у.е. (реагенты, текстолит не рассматриваю). Вот примерная демонстрация того, на что способен этот усилитель:

Ниже вы можете скачать печатную плату в формате.

Перечень радиоэлементов
Обозначение Тип Номинал номер Примечание Оценка Моя записная книжка
Микросхема TDA2822L 1 Соп-8. В записной книжке
C1, C2, C3 100 мкФ x 10 В 3 Танталия В записной книжке
C4, C5. Электролитический конденсатор 470 мкФ x 16 В 2 В записной книжке
C6, C7. Конденсатор 0,1 мкФ. 2 Пленка В записной книжке
R1, R2. Резистор

10 ком

2 sMD 0805.

Схема включения микросхемы TDA 2822. Функциональная схема TDA2822M

Собрал простой усилитель на TDA2822M, заработал сразу

Но из-за неудачного эксперимента микра сгорел. Мне недавно попалась плата с таким микро, и я решил еще раз собрать такой усилитель. Так что ловите

Чип, конечно, много не дает, только 1Вт на канал, но для маленьких динамиков это нормально

Вот схема усилителя 2х1Вт на TDA2822M взята из даташита

Ничего сложного, минимум деталей, сборы за траву собираются за 20 минут

Комплект деталей как обычно

С1 = 1000МФ (16В)
С2,4,6 = 100НФ (104)
С3,7 = 470МФ (16В)
С5.8 = 100МФ (16В)

R1.3 = 10КОМ (коричневый — черный — оранжевый)
R2.4 = 4,7 (желтый — фиолетовый — золотистый)

Питание 6-14В, лимит 15В. Потребление 200 мА

Усилитель в сборе на печатной плате

Рисунок Рисунок

Печать для усилителя 2х1Вт на TDA2822M. Как дома. В этой статье есть все технологии.

PS Если у вас возникли проблемы с радиостанциями Motorola или ICOM, то эта компания проводит ремонт профессиональных радиостанций за небольшую плату.Инженеры компании доработали более 4000 радиостанций в кратчайшие сроки.

Похожие сообщения.

Вынул из телевизоров колонки 3GDSH-1, чтобы не врать, решил сделать колонки, но так как у меня с сабвуфером внешний усилитель, значит буду собирать сателлиты.

Всем привет, уважаемые радиолюбители и аудиосеки! Сегодня я расскажу, как доработать ВЧ динамик 3GD-31 (-1300) именно 5ГДВ-1. Применялись в акустических системах 10МАС-1 и 1М, 15МАС, 25АС-109…….

Здравствуйте уважаемые читатели. Да, давным-давно я не писал постов для блога, но со всей ответственностью хочу заявить, что сейчас постараюсь не отставать и буду писать обзоры и статьи ……

Здравствуйте уважаемый посетитель. Я знаю, почему вы читаете эту статью. Да, да я знаю. Нет, что ты? Я не телепат, я просто знаю, почему вы попали на эту страницу. Конечно ……

И снова мой друг Вячеслав (Saxon_1996) хочет поделиться своей работой над колонками.Слово Вячеслав попало как-то в одну колонку 10мас с фильтром и высокочастотным динамиком. Я не долго …….

TDA2822 — один из ваших любимых микрокамеров . молодёжь. Микросхема Очень и очень хороша, универсальна и имеет широкий спектр применения. Его можно найти на маломощных колонках мобильного телефона или, скажем, ПК, даже уважающие себя компании очень часто используют именно этот чип в качестве оконечного усилителя мощности в портативных колонках.

Микросхема имеет довольно широкий диапазон питающих напряжений от 1.От 8 до 12 вольт, дает возможность собирать переносные колонки с батарейным или батарейным питанием. Но сегодня поговорим о другом, воспользуемся микросхемой как усилителем для наушников в машине!




Почему в машине наушники? На самом деле любой автолюбитель знает, что иногда приходится путешествовать с пассажирами, которые, мягко говоря, не любят громкую музыку, а штатные наушники, подключенные к плееру или машине, не могут обеспечить нужный уровень и качество звука и корпус. вовсе не в наушниках, а в усилителе, который их питает.

TDA2822 Один из лучших вариантов в этом вопросе имеет простую схему подключения, компактные размеры как самой микросхемы, так и платы, плюс она достаточно устойчива к вибрации и не нагревается при работе, поэтому нет необходимости использовать тепло раковины, а это экономия места и удобство!

Чип можно использовать как для усиления сигнала от плеера и других аудиоустройств, так и для усиления сигнала с мобильного телефона Как известно, в дороге мы очень часто не слышим собеседника при разговоре, и дополнительный усилитель поможет в таких ситуациях.

Сама микросхема должна быть подключена к бортовой сети ТС через ограничительный резистор на 11 Ом, иначе с двигателем микросхема может сгореть. Выходная мощность на каждом канале составляет 1 ватт, также есть схема переключения моста, которая позволит получить мощность до 2 ватт, но в этом случае формируется только один канал. Но чип может питаться от литиевых таблеток напряжением 3 вольта или от других малогабаритных источников питания.

Речь пойдет в этой статье о колонках китайского производства для компьютера на микросхеме TDA2822.Попалась эта колонка — правда только одна. Усилитель оказался живым, но не вышли вилки, блок питания и вторая колонка. Вот фото этой компьютерной колонки:

На фото виден творческий беспорядок и колонка уже в рабочем состоянии. Но как вы понимаете до этого, она была в запутанном состоянии. Итак, задача:
1. Просто реанимировать колонки
2. Заставить их работать от USB компьютера или ноутбука (так как у меня не было блока питания для питания этих колонок)
3.Мобильность. Одну колонку легче носить с собой для ремонта компов)
4. Возможность питания колонок АКБ.

Приступим к обновлению колонок, для этого нам понадобятся: стандартный набор для пайки (олово, канифоль, паяльник), а также несколько проводов, резистор на 180 Ом, USB-удлинитель должен иметь вилку папа-движение, например, применяется к мышей с удлиненным кабелем. А еще нужна зарядка для схологии от прикуривателя. Зарядное устройство необходимо для телефонов Nokia, собранных на микросхеме MC34063.Паяльник думаю вы выбираете сами, но шнур USB нам нужен такой:

Чем длиннее шнур, тем удобнее с ним работать. Его можно купить в любом компьютерном магазине. В нашем случае этот шнур будет применяться для питания колонки через USB. В шнуре цвет провода. Нам нужен черный минус и красный плюс. Резистор можно применить любой — SMD я взял на 150, на 180 Ом у меня не было. Теперь о главном! Про зарядное устройство, от которого будем разводить преобразователь.

Проверяли много зарядных устройств, но эта модель оказалась самой надежной и удобной для переделки.

1. Вам не нужно покупать какие-либо дополнительные детали, все они уже есть на плате (кроме одного резистора).
2. Сразу идет печатная плата переделки которой минимальна
3. Плата преобразователя отлично подошла к стойке на креплении вместо трансформатора.
4. Зарядное устройство такого типа ни разу не подвело в отличие от других моделей — все работает сразу.
5. Все номиналы сразу указаны на плате — это очень удобно.
6. Эти зарядные устройства всегда собираются на микросхеме MC34063, что для нас является самым важным фактором.

Внутри зарядное выглядит так:

Фото неудачное, но в принципе все понятно. Этот преобразователь собран как даунгрейд, надо из него сделать прибавку (благо можно без особого труда обойтись). В чем бы вам ни легче было ориентироваться с переделкой у вас есть две схемы. Вариант пониженного преобразователя — на схеме просто нет индикаторного светодиода и диода от зажигания они есть в самом зарядном устройстве.Если собирать саму схему, не вижу смысла усложнять схему и ставить эти элементы. А готовая Б. схема мне просто не выпадала, и они мне не мешали.


Опция повышенного напряжения питания:


Как видите, переделка минимальна. Нужно только на плате нарезать несколько дорожек и обвести диод и дроссель, а дроссель можно оставить родным — все будет работать отлично.Ах да, чуть не забыл, придется добавить резистор на 180 Ом и все такое. Если до этого вы были довольны этим выходным напряжением преобразователя, ему не придется ничего трогать, и после внесения изменений оно останется прежним. Если нужно другое напряжение, то просто подберите R2 по схеме — чем напряжение на выходе больше тем и сопротивление R2 как следует, а на обороте если напряжение нужно на выходе меньше и сопротивление сопротивление нажимается меньше.В принципе, для расчета обвязки этой микросхемы в сети много калькуляторов, так что проблем не возникнет.

В моем случае необходимо напряжение не менее 10-11В. Что и было сделано подбором резистора R2. После переделки этот преобразователь можно запитать от 3 до 6В, что при необходимости позволит запитать этот усилитель даже от аккумулятора мобильного телефона. При этом на выходе преобразователя всегда будет стабильное напряжение. По этой схеме было собрано несколько зарядных устройств для сотовых телефонов от аккумуляторов.Минимальное питание микросхемы 3В, максимальное 40В. Более подробно об этом можно узнать в Datashee на микросхеме MC34063. Готовый прибор выглядит так:

Все легко могло вернуться в корпус прикуривателя.


Вид уже находится внутри столбца. Это вместо стандартного блока питания.

Вот и сам усилитель на микросхеме TDA2822, на его плате есть регулятор громкости и переключатель питания:


Для полноты картины приведу схему с дашины на микросхеме TDA2822. Стереоксилтер:


Максимально допустимое напряжение питания микросхемы TDA2822 — 10В.Хотя пробовал и от 14В, но повторяться не советую, мало ли что. Ну вот и все, что теперь ваши колонки могут питаться от USB и от зарядного устройства для плеера, кремнезема или батареек. А если вложить батарейки внутрь, то будет вполне универсально. Готовый вариант динамиков смотрите в начале статьи. Присланный материал — Кулибин А.

Обсудить статью динамика с усилителем на TDA2822


TDA2822 — интегрированный усилитель звука, который можно использовать как в моно, так и в стерео режиме.Усилитель на этой микросхеме предназначен для использования там, где есть небольшое усиление звука, при небольшом потребляемом токе, например, вы можете использовать его как усилитель для наушников. У меня такие наушники, с компа играют нормально, но при прослушивании музыки с телефона у меня явно не хватает мощности, при подключении таких древних громкость в разы поднимается а запас остается.

Напряжение питания: 1,8 — 15 В
Максимальная выходная мощность: 1,4 Вт.
Потребление тока под нагрузкой: R = 32 Ом и U = 6 В в режиме покоя 0.1 МА. , а при работе колышков в пределах 10-20мА .


Чуть выше вы видите небольшую схему усилителя с использованием TDA2822. Громкость звука можно регулировать с помощью переменного резистора на 10 ком. Для питания схемы отлично подойдет блок питания на 12 вольт (выходная мощность будет наибольшая, без учета сопротивления динамиков), но работать он будет и от меньшего напряжения. Микросхема вообще не греется, поэтому радиатор не нужен.На первой плате под входом, выходом и питанием отдельные большие винтовые крепления.

PCB можно скачать здесь:

Вот еще одна схема включения этой микросхемы, а также две печатные платы, более удобные для изготовления усилителя для наушников, на одной из них нижние резисторы и конденсаторы поверхностного монтажа, а на втором DIP. Дорожки подведены к гнезду 3,5 мм на гнезде, можно легко редактировать дорожки и ставки под свои разъемы.С таким носителем необходимо подключить его к телефону (источнику аудиосигнала) через специальный провод с двумя гнездами, а наушники соответственно в разъем платы.

(Скачиваний: 1371)

Решил сделать усилитель по второй схеме с резисторами (10К, 4,7) и керамическими конденсаторами 100 НФ для поверхностного монтажа (SMD). На фото дорожка, нарисованная Цазапом и маркером Парнаме, и готовая плата после абсорбции в хлорной железе.

Регулировка громкости звука от источника аудиосигнала вас огорчит, в моем случае это размах громкости телефона, слишком маленький диапазон. Чтобы улучшить изменение силы звука, добавьте миниатюрный переменный резистор с сопротивлением около 10-50 кОм для регулирования входной силы звука.

Идеально за мою плату, корпус NM5 с размерами 57х38х19 и смешной ценой подошел. Доска в нем идеально подходит, под насадки входа и выхода просверливаем отверстия нужного диаметра.В корпусе еще остается место для источника энергии. На мой взгляд литий-полимерный аккумулятор там будет вариться вместе с модулем зарядки, например, от юсб. В результате мы получаем отличный, удобный, компактный усилитель для наушников и небольших колонок по цене гарнитуры.

Я использовал этот усилитель для небольших компьютерных наушников, звук получился неплохим, но на большой громкости качество звука заметно падает. Спросил схему, как видно, используя TDA2822 в корпусе DIP-8, а площадку припаял для удобства.От сопротивления наушников и напряжения питания будет зависеть выходная мощность, нам много не нужно, лен мы не хотим. Желательно, чтобы колонки были 2х1Вт / 4 ОМ.

Ну на поздний скажу, что эту схему рекомендую собирать только новичкам. Нереально качественного звука, как от промышленных, так и от дорогих усилителей, не добьешься, но простого равнодушного и с головой хватит. Вот ваше видео, чтобы ознакомиться со свойствами вывода звука по такой схеме.

Старый друг лучше двух новых!
Proverb

Интегральная микросхема TDA2822M из-за небольшого количества вставляющих элементов является одним из простых усилителей, которые можно собрать на короткое время, подключить к MP3-плееру, ноутбуку, радиоприемнику — и сразу оценить результат своей работы.

Вот как красиво выглядит:
«TDA2822M — стерео, двухканальный низковольтный усилитель для портативной техники и т.д.
Возможно мостовое включение, использование в качестве наушников или управляющего усилителя и многое другое.
Рабочее напряжение: от 1,8 В до 12 В , мощность до 1 Вт на канал, искажения до 0,2%. Радиатор не требуется.
Вопреки сверхминиатюрным размерам воспроизводит честный бас. Идеальная фишка для нечеловеческих переживаний новичков. «

Я попробовал свою статью, чтобы помочь коллегам-радиолюбителям осознанно и гуманно экспериментировать с этой интересной микросхемой.

Разберемся с корпусом микросхемы

Различают две микросхемы: одна TDA2822, другая с индексом« М »- TDA2822M.Микросхема
Integral TDA2822. (Philips) предназначен для создания простых усилителей мощности звуковой частоты. Допустимый диапазон питающих напряжений 3 … 15 В; При УПИТ = 6 В, РН = 4 Ом выходная мощность до 0,65 Вт на канал, в полосе частот 30 Гц … 18 кГц. Микросхема PowerDip 16.
Микросхема TDA2822M. Сделан в другом корпусе miniidip 8 и имеет другое основание с немного меньшей максимальной рассеиваемой мощностью (1 Вт против 1,25 Вт в TDA2822).

Обратите внимание, что другие схемы выходного каскада выходного каскада отсутствуют, что сделано из соображений оптимального использования блока питания, к сожалению, в ущерб надежности.

Выводы 5 и 8 микросхемы подключены к общему проводу по переменному току. В этом случае коэффициент передачи усилителя с отрицательной обратной связью будет:

КУ = 20LG (1 + R1 / R2) = 20LG (1 + R5 / R4) = 39 дБ.

Структурная схема представлена ​​на рис. 2.

Рис. 2. Структурная схема TDA2822M

Экспериментально установлено, что сумма сопротивлений резисторов R1 + R2 и R5 + R4 равна 51.575 ком. Зная коэффициент усиления, несложно подсчитать, что R1 = R5 = 51 ком, а R2 = R4 = 0,575 ком.

Для уменьшения коэффициента увеличения микросхемы CCC, обычно последовательно с R2 (R4) включают дополнительный резистор. В этом случае открытые транзисторные ключи на транзисторах Q12 (Q13) «мешают» схематично.

Но даже если предположить, что ключи не влияют на коэффициент передачи с обратной связью, маневр по уменьшению коэффициента усиления незначителен — не более 3 дБ; В противном случае стабильность усилителя, охватываемого OOS, не гарантируется.

Поэтому можно поэкспериментировать с изменением коэффициента передачи усилителя с учетом того, что сопротивление добавочного резистора лежит в пределах 100 … 240 Ом.

Рис. 3. Принципиальная схема экспериментального стереоусилителя

Усилитель имеет следующие характеристики:
Напряжение питания UP = 1,8 … 12 В
Выходное напряжение Up = 2 … 4 В
Потребляемый ток в покое IO = 6 … 12 мА
Выходная мощность POW = 0.45 … 1,7 Вт
Коэффициент усиления ку = 36 … 41 (39) дБ
Входное сопротивление RVX = 9,0 ком
Переходное затухание между каналами 50 дБ.

С практической точки зрения для надежной работы усилителя рекомендуется устанавливать напряжение питания не более 9 В; При этом для нагрузки RN = 8 Ом выходная мощность составит 2×1,0 Вт, для Rn = 16 Ом — 2×0,6 Вт и для Rn = 32 Ом — 2×0,3 Вт. сопротивление нагрузки RN = 4 Ом, оптимальное напряжение питания до 6 В (POB = 2×0.65 Вт).

Коэффициент усиления микросхемы в 39 дБ даже с учетом небольшой подстройки резисторов R5, R6 в сторону уменьшения оказывается избыточным для современных источников сигнала с напряжением 250 … 750 мВ. Например, для UP = 9 В, RN = 8 Ом чувствительность от входа около 30 мВ.

На рис. 4, и показана схема включения, позволяющая подключить персональный компьютер, MP3-плеер или радиосистему с уровнем сигнала около 350 мВ.Для устройств с выходным сигналом 250 мВ сопротивление резисторов R1, R2 необходимо уменьшить до 33 кОм; На уровне выходного сигнала 0,5 В следует поставить резисторы R1 = R2 = 68 ком, 0,75 В — 110 ком.

Сдвоенным резистором R3 устанавливается необходимый уровень громкости. Конденсаторы С1, С2 — переходные.

Рис. 4. Схема подключения Умзч: а) — к акустическим системам, б) — к наушникам (наушникам)

На рис. 4, Б показано подключение к усилителю разъема для наушников. Резисторы R4, R5 устраняют щелчки при подключении стереотелефонов, резисторы R6, R7 ограничивают уровень громкости.

В процессе экспериментов поставил УМЗ от стабилизированного блока питания (на интегральной микросхеме и транзисторе BD912) рис.5 и от аккумуляторной батареи ёмкостью 7,2 А на напряжение 12 В с источником питания на фиксированной напряжения, Рис. 6.

Напряжение питания подается как короткая пара проводов вместе.
Правильно собранный прибор в регулировке не нуждается.

Фрагмент исключен. Наш журнал существует на пожертвования читателей.Доступна только полная версия этой статьи.

Рис. 5. Принципиальная схема стабилизированного источника питания

Фрагмент исключен. Наш журнал существует на пожертвования читателей. Доступна только полная версия этой статьи.

Рис. 6. Аккумулятор — лабораторный источник питания

Субъективная оценка уровня шума показала, что при установке регулятора громкости на максимальный уровень шум практически незаметен.
Произведена субъективная оценка качества воспроизведения звука без сравнения со стандартом.В результате получается хороший звук, прослушивание фонограммы не вызывает раздражения.

Познакомился с форумами по микросхеме в Интернете, где встречал много сообщений о поиске непонятных источников шума, самовозбуждении и прочих неприятностях.
В результате была разработана печатная плата, отличительной особенностью которой являются элементы заземления «звезда». Печатная плата Photosid из программы Sprint-layout представлена ​​на рис. 7.

Фрагмент исключен.Наш журнал существует на пожертвования читателей. Доступна только полная версия этой статьи.

Рис. 7. Размещение деталей на экспериментальной плате

В экспериментах на этом секторе не удалось встретить ни одного из описанных на форумах артефактов.

Подробная информация о стерео умзч на микросхеме TDA2822M
Печатная плата предназначена для установки наиболее распространенных деталей: резисторов МЛТ, С2-33, С1-4 или импортной ёмкостью 0.125 или 0,25 Вт, пленочные конденсаторы К73-17, К73-24 или импортные МТ, импортные оксидные конденсаторы.

Я применил недорогие, но надежные электролитические конденсаторы с низким сопротивлением, большим сроком службы (5000 часов) и возможностью работы при температуре до + 105 ° C фирмы Hitano серий ESX, EHR и EXR. При этом следует помнить, что чем больше внешний диаметр конденсатора в ряду, тем выше срок службы.

Микросхема DA1 установлена ​​в восьмиконечной панели.Возможна замена микросхемы TDA2822M на KA2209B (Samsung) или K174UN34 (ОАО «Ангстрем», г. Зеленоград). Микросхема CONDENSER C8 (SMD) расположена сбоку от печатных дорожек.

R5, R6 — разрез-0,25-160 Ом (коричневый, синий, коричневый, золотистый) — 2 шт.,

C3 — C5 — Cond. 1000 / 16V 1021 + 105 ° C — 3 шт.,
C6 , C7 — Cond.01 / 63V K73-17 — 2 шт.,
C8 — Cond.0805 0,1 мкФ X7R SMD — 1 шт.

Многие радиолюбители без оснований считают, что лучше всего включать микросхемы в соответствии с Datasheet и использовать предлагаемую разработчиками печатную плату.
Ниже представлены схемы и печатные платы, выполненные на основании документации с единственной доработкой — для повышения устойчивости усилителя параллельно включен оксидный конденсатор на силовой цепи (рис. 8, 9).

Фрагмент исключен. Наш журнал существует на пожертвования читателей. Доступна только полная версия этой статьи.

Рис. 8. Типовая схема включения микросхемы в стереорежиме

Фрагмент исключен. Наш журнал существует на пожертвования читателей.Доступна только полная версия этой статьи.

Рис. 9. Размещение элементов стандартного стерео умзч

Детали штатного стерео умного
При установке элементов на печатную плату советую использовать простые технологические приемы, описанные в статье Daturian.

DA1 — TDA2822M ST Корпус: DIP8-300 — 1 шт.,
SCS-8 DIP-розетка узкая — 1 шт.,
R1, R2 — cut-0.25-10K (коричневый, черный, оранжевый, золотистый) — 2 шт.,
R3, R4 — разрез-0.25-4,7 Ом (желтый, фиолетовый, золотой, золотой) — 2 шт.,
C1, C2 — Cond 100 / 16v 0611 + 105 ° C — 2 шт.,
C3 — Cond.10 / 16V 0511 + 105 ° C (емкость может быть увеличена до 470 мкФ) — 1 шт.,
C4, C5 — Cond. 470 / 16V 1013 + 105 ° C — 2 шт.,
C6 — C8 — Cond.01 / 63V K73-17 — 3 шт. .

Рис. 10. Принципиальная схема экспериментального мостового усилителя

В отличие от схемы стереоусилителя (рис. 3), в которой разделительные конденсаторы взяты на выход предыдущего устройства, разделительный конденсатор включен на входе мостовой усилитель, который определяет более низкую частоту, воспроизводимую усилителем.

В зависимости от конкретного применения конденсатор конденсатор С1 может быть от 0,1 мкФ (fn = 180 Гц) до 0,68 мкФ (fn = 25 Гц) и более. При указании контейнера C1 исходя из более низкой частоты воспроизводимая частота составляет 80 Гц.

Внутренние резисторы, подключенные к инвертирующим входам усилителя через конденсатор С2, соединены между собой, что обеспечивает на выходах одинаковые по величине, но противоположные по фазе сигналы.

Конденсатор С3 выполняет частотную характеристику усилителя на высоких частотах.

Поскольку потенциалы на выходах усилителя постоянного тока равны, появилась возможность напрямую подключать нагрузку без разделительных конденсаторов.

Назначение остальных элементов было описано ранее.

Для стерео варианта потребуются два мостовых усилителя на микросхеме TDA2822M. Схема включения легко получить, взяв за основу рис. 4.

Надежная работа усилителя в мостовом режиме обеспечивается подбором подходящего напряжения питания в зависимости от сопротивления нагрузки (см. Таблицу).

Все детали мостового усилителя размещены на печатной плате размером 32 х 38 мм из одностороннего фольгового фиберстолида толщиной 2 мм. Чертеж возможной дополнительной платы показан на рис. Одиннадцать.

Рис. 11. Размещение элементов на листах мостового усилителя

DA1 — TDA2822M ST Корпус: DIP8-300 — 1 шт., Розетка DIP
SCS-8 узкая — 1 шт.,
R1 — вырез-0,25-10К (коричневый, черный, оранжевый, золотистый) — 1 шт.,
R2, R3 — разрез-0,25-4,7 Ом (желтый, пурпурный, золотой, золотой) — 2 шт.,
C1 — конд. 0,22 / 63V K73-17 — 1 шт.,
C2 — Cond.10 / 16v 0511 + 105 ° C — 1 шт.,
C3 — Cond.0.01 / 630V K73-17 — 1 шт.,
C4 — C6 — Cond.0.1 / 63V K73-17 — 3 шт.
C7 — Cond 1000 / 16V 1021 + 105 ° C — 1 шт.

Принципиальная схема типичного замкового соединения и размещение элементов на печатной плате показано на рис. 12 и 13.

Схемы

УНГ по ТДА 2822.Функциональная схема TDA2822M

  • 06.10.2014

    Описанная здесь схема имеет три микрофонных входа, схема выполнена на микросхеме LM348 IC. Lm348 обладает высоким коэффициентом усиления, схема выполнена на четырех операционных усилителях с выходом класса АВ. каскад. Чип имеет очень низкий ток покоя (0,6 мА) и работает от двухполюсного источника питания. Заметки. * Схема сборки качественной печатной платы. …

  • 23.09.2014

    Назначение: На основе предложенной схемы можно собрать установку, которая будет учитывать прохожие, включать свет при прохождении через дверь, охранную сигнализацию и тому подобное.Излучатель ИК VD4 на al147a (установлен в ПДУ телевизора типа 4-USL) излучает сигнально-промышленные импульсы частотой 1000 Гц. Генератор — источник импульсов выполнен на VT2 VT3. Частота …

  • В этой статье пойдет разговор о колонках китайского производства для компьютера на микросхеме TDA2822. Попалась эта колонка — правда только одна. Усилитель оказался живым, но не вышли вилки, блок питания и вторая колонка. Вот фото этой компьютерной колонки:

    На фото виден творческий беспорядок и колонка уже в рабочем состоянии.Но как вы понимаете до этого, она была в запутанном состоянии. Итак, задача:
    1. Просто реанимировать колонки
    2. Заставить их работать от USB компа или ноутбука (так как у меня не было блока питания для питания этих колонок)
    3. Мобильность. Одну колонку легче носить с собой для ремонта компов)
    4. Возможность питания колонок АКБ.

    Приступим к обновлению колонок, для этого нам понадобятся: стандартный набор для пайки (олово, канифоль, паяльник), а также несколько проводов, резистор на 180 Ом, USB-удлинитель должен иметь вилку папа-движение, например, применяется к мышей с удлиненным кабелем.А еще нужна зарядка для схологии от прикуривателя. Зарядное устройство необходимо для телефонов Nokia, собранных на микросхеме MC34063. Паяльник думаю вы выбираете сами, но шнур USB нам нужен такой:

    Чем длиннее шнур, тем удобнее с ним работать. Его можно купить в любом компьютерном магазине. В нашем случае этот шнур будет применяться для питания колонки через USB. В шнуре цвет провода. Нам нужен черный минус и красный плюс. Резистор можно применить любой — SMD я взял на 150, на 180 Ом у меня не было.Теперь о главном! Про зарядное устройство, от которого будем разводить преобразователь.

    Проверяли много зарядных устройств, но эта модель оказалась самой надежной и удобной для переделки.

    1. Вам не нужно покупать какие-либо дополнительные детали, все они уже есть на плате (кроме одного резистора).
    2. Сразу идет печатная плата переделки которой минимальна
    3. Плата преобразователя отлично подошла к стойке на креплении вместо трансформатора.
    4. Зарядное устройство такого типа ни разу не подвело в отличие от других моделей — все работает сразу.
    5. Все номиналы сразу указаны на плате — это очень удобно.
    6. Эти зарядные устройства всегда собираются на микросхеме MC34063, что для нас является самым важным фактором.

    Внутри зарядное выглядит так:

    Фото неудачное, но в принципе все понятно. Этот преобразователь собран как даунгрейд, надо из него сделать прибавку (благо можно без особого труда обойтись).В чем бы вам ни легче было ориентироваться с переделкой у вас есть две схемы. Вариант пониженного преобразователя — на схеме просто нет индикаторного светодиода и диода от зажигания они есть в самом зарядном устройстве. Если собирать саму схему, не вижу смысла усложнять схему и ставить эти элементы. А в готовой схеме я их просто не выпадал, и они мне не мешают.


    Опция повышенного напряжения питания:


    Как видите, переделка минимальна.Нужно только на плате нарезать несколько дорожек и обвести диод и дроссель, а дроссель можно оставить родным — все будет работать отлично. Ах да, чуть не забыл, придется добавить резистор на 180 Ом и все такое. Если до этого вы были довольны этим выходным напряжением преобразователя, ему не придется ничего трогать, и после внесения изменений оно останется прежним. Если нужно другое напряжение, то просто подберите R2 по схеме — чем напряжение на выходе больше тем и сопротивление R2 как следует, а на обороте если напряжение нужно на выходе меньше и сопротивление сопротивление нажимается меньше.В принципе, для расчета обвязки этой микросхемы в сети много калькуляторов, так что проблем не возникнет.

    В моем случае необходимо напряжение не менее 10-11В. Что и было сделано подбором резистора R2. После переделки этот преобразователь можно запитать от 3 до 6В, что при необходимости позволит запитать этот усилитель даже от аккумулятора мобильного телефона. При этом на выходе преобразователя всегда будет стабильное напряжение. По этой схеме было собрано несколько зарядных устройств для сотовых телефонов от аккумуляторов.Минимальное питание микросхемы 3В, максимальное 40В. Более подробно об этом можно узнать в Datashee на микросхеме MC34063. Готовый прибор выглядит так:

    Все легко могло вернуться в корпус прикуривателя.


    Вид уже находится внутри столбца. Это вместо стандартного блока питания.

    Вот и сам усилитель на микросхеме TDA2822, на его плате есть регулятор громкости и переключатель питания:


    Для полноты картины приведу схему с дашины на микросхеме TDA2822. Стереоксилтер:


    Максимально допустимое напряжение питания микросхемы TDA2822 — 10В.Хотя пробовал и от 14В, но повторяться не советую, мало ли что. Ну вот и все, что теперь ваши колонки могут питаться от USB и от зарядного устройства для плеера, кремнезема или батареек. А если вложить батарейки внутрь, то будет вполне универсально. Готовый вариант динамиков смотрите в начале статьи. Присланный материал — Кулибин А.

    Обсудить статью динамика с усилителем на TDA2822

    TDA2822. — один из любимых микрочамов. молодёжь. Микросхема Очень и очень хороша, универсальна и имеет широкий спектр применения. Его можно найти на маломощных колонках мобильного телефона или, скажем, ПК, даже уважающие себя компании очень часто используют именно этот чип в качестве оконечного усилителя мощности в портативных колонках.

    Микросхема имеет достаточно широкий диапазон питающих напряжений от 1,8 до 12 вольт, дает возможность собирать переносные колонки с батарейным или батарейным питанием. Но сегодня поговорим о другом, воспользуемся микросхемой как усилителем для наушников в машине!




    Почему в машине наушники? На самом деле любой автолюбитель знает, что иногда приходится путешествовать с пассажирами, которые, мягко говоря, не любят громкую музыку, а штатные наушники, подключенные к плееру или машине, не могут обеспечить нужный уровень и качество звука и корпус. вовсе не в наушниках, а в усилителе, который их питает.

    TDA2822 Один из лучших вариантов в этом вопросе имеет простую схему подключения, компактные размеры как самой микросхемы, так и платы, плюс она достаточно устойчива к вибрации и не нагревается при работе, поэтому нет необходимости использовать тепло раковины, а это экономия места и удобство!

    Микросхема может использоваться как для усиления сигнала от плеера и других аудиоустройств, так и для усиления сигнала с мобильного телефона, как известно, мы очень часто не слышим собеседника при разговоре, и дополнительный усилитель. поможет в таких ситуациях.

    Сама микросхема должна быть подключена к бортовой сети ТС через ограничительный резистор на 11 Ом, иначе с двигателем микросхема может сгореть. Выходная мощность на каждом канале составляет 1 ватт, также есть схема переключения моста, которая позволит получить мощность до 2 ватт, но в этом случае формируется только один канал. Но чип может питаться от литиевых таблеток напряжением 3 вольта или от других малогабаритных источников питания.

    Не так давно у меня возникла идея попрактиковаться в изготовлении миниатюрных устройств.Подумав, зашел на сайт регионального продавца радиодеталей и наткнулся на чудесное решение в виде микросхемы TDA282L. Теперь о наших баранах.

    TDA2822L — маломощный низковольтный интегральный умзч, о котором уже упоминалось на этом сайте (кажется, даже не раз). Его особенностями являются два канала, возможность питания от напряжения в диапазоне 1,8 — 12 В (однополярный), малые потери, возможность включения по мостовой схеме и наличие решения в корпусе СОП-8 ( не самый миниатюрный по характеру, но все же довольно компактный).И, кстати, в «Дури» у него 1 Вт на канал (при 4-омной нагрузке). То есть даже с большими мощными наушниками хватит за глаза (об этом позже). И стоит он 0,37 доллара. Сказка, да и только!

    Привязка к нему минимальная, а схема UMPC по даташиту имеет такой вид:

    В этой схеме нет ничего принципиально непонятного, детали типовые, поэтому сразу перейдем к интересному делу, а именно к выбору деталей.

    Так как мы собираем миниатюрный усилитель, то понятно, что максимальное количество элементов должно быть в SMD исполнении, в частности, мне удалось сделать все, кроме C4 и C5 в SMD (ну, наш запас электролита под SMD установку).Что касается еды, то она даже интереснее — сразу с момента появления идеи я решил, что сохраню схему от планшета типа CR2032, благо у них есть чудесный маленький держатель, а так как почти все Элементы SMD, то экономия места хорошая. Но потом на всякий случай решил добавить две заплатки на провода к короне, как раз про запас.

    Всего Наш список компонентов:

    Микросхема TDA2822L в корпусе СОП-8 Х1.

    Резистор 10 ком 0805 x2

    Резистор 4.7 ком 0805 x2

    Конденсатор 0,1 мкФ x2

    Конденсатор электролитический 470 мкФ> 10 В (у меня 16 в) х2

    В итоге получились вот такие симпатичные «Щенки»:

    Оговорка: что можно избавить от перемычки R0, которая была унаследована от предыдущей ревизии платы, я заметил после установки платы, поэтому исправлять поздно и лень

    Как видите, размеры, кхм, малые. Сказать, я такого даже не ожидал, хотя первая версия платы была немного меньше и без маски, но после изготовления сектора выяснилось, что электролиты должны уйти в воздух.В связке с некачественной платой первой версии я ее немного увеличил и переделал, и все прошло как масло (правда почти как масло, один конденсатор еще «висит»).

    Примечание: Сама микросхема фактически стоит наоборот, по сравнению с дипломным проектом.

    Итак, имея на руках проект, делаем печатную плату (как вам нравится, я использую FR + персульфат аммония). Немного фото о том, как это делается в домашних условиях:

    Усилитель

    Mono не работает на tda 2822.Миниатюрный усилитель на TDA2822L. Функциональная схема TDA2822M

    TDA2822_LowVolt

    http://datagor.ru/amplifiers/chipamps/2370-usilitel-tda2822m.html

    Благодаря небольшому количеству элементов обвязки интегральная схема TDA2822M является одним из простых усилителей, которые можно собрать в короткие сроки, подключить к MP3-плееру, ноутбуку, радио и сразу оценить результат своей работы.

    Вот насколько привлекательно выглядит описание микросхемы TDA2822M (ST, DIP8) на Датагорской ярмарке:
    «TDA2822M — стерео, двухканальный низковольтный усилитель для портативной техники и т. Д.
    Возможно включение моста, использование в качестве наушников или усилителя управления и многое другое.
    Рабочее напряжение: от 1,8 В до 12 В , мощность до 1 Вт на канал, искажения до 0,2%. Радиатор не требуется.
    Вопреки суперминиатюрным размерам, он обеспечивает честные басы. Идеальная фишка для нечеловеческого опыта новичков. ”

    Своей статьей я попытался помочь коллегам-радиолюбителям сделать эксперименты с этим интересным чипом более осознанными и гуманными.

    Разберемся с корпусом микросхемы

    Микросхемы две: одна TDA2822, другая с индексом «М» — TDA2822M. Интегральная схема
    Integral TDA2822 (Philips) предназначена для создания простых усилителей мощности звука. Допустимый диапазон питающих напряжений 3 … 15 В; при Up = 6 В, Rн = 4 Ом выходная мощность до 0,65 Вт на канал, в полосе частот 30 Гц … 18 кГц. Powerdip 16 Chip Case
    Микросхема TDA2822M выполнена в другом корпусе Minidip 8 и имеет другую распиновку с немного меньшей максимальной рассеиваемой мощностью (1 Вт против 1.25 Вт для TDA2822).

    Функциональная схема TDA2822M

    приведено в документации. Как видно из рис. 1, каждый канал усилителя по структуре близок к типовой схеме Lin.

    Усилители

    имеют общие функциональные блоки: схемы опорного тока I REF для генераторов стабильного тока (GTS) в схемах дифференциального каскадного эмиттера, схемы опорного напряжения смещения R3, D6 на базовых элементах Q12, Q13 и цепь I0 CONTROL для поддержания тока покоя усилителя выходные каскады.

    Это решение помогает повысить стабильность усилителя в мостовом режиме.
    Каждый канал усилителя состоит из дифференциального каскада Q9 … Q11 (Q14 … Q16), усилителя напряжения Q7 (Q18) и выходного каскада Q1 … Q6 (Q18 … Q24).

    Рис. 1. Функциональная схема TDA2822M из Datasheet

    .

    Дифференциальный каскад имеет динамическую нагрузку в виде токового зеркала на элементах Q8, D5 (Q17, D6).

    Использование токового зеркала в коллекторных цепях дифференциального каскада не только уравновешивает ток, но и является активной нагрузкой в ​​цепи Q10 (Q15), и падение напряжения на диоде D5 (D7), которое возникает при токе потоки через транзистор Q9 (Q16) используются как эталонные.Это техническое решение фактически удваивает допустимую нагрузку на дифференциальный каскад.

    Токовое зеркало Q8 (Q17) также увеличивает значение коэффициента влияния нестабильности блока питания (в Даташите этот параметр называется PSRR — коэффициент подавления изменения напряжения питания), т.к. баланс каскада больше не зависит от напряжения питания.

    Использование ГТС в цепях эмиттеров дифференциального каскада снижает скорость роста искажений по сравнению с резистивной нагрузкой, так как резко уменьшается квадратичная составляющая передаточной проводимости входного каскада.Кроме того, GTS полностью устраняет помехи от шины питания к входной цепи.

    Для увеличения входного сопротивления на неинвертирующем входе дифференциального каскада Q9, Q10 (Q15, Q16 в другом канале усилителя) типичной цепи Lin добавлен эмиттерный повторитель Q11 (Q14) на p-n-p транзисторе.

    Понятно, что несимметричная схема дифференциального каскада приводит к разбалансировке каскада, в результате чего в спектре выходного сигнала появляются четные гармоники.Стабильность средней точки тоже ухудшается, но в данном случае это не играет большой роли: выход усилителя отделен от нагрузки оксидным конденсатором.

    Каскад усиления напряжения Q7 (Q18) и выходной каскад Q1 — Q6 (Q19 — Q24) покрываются локальной OOS через конденсатор частотной коррекции C1 (C2), который увеличивает запас по фазе. Эта поправка называется инклюзивной.

    Практически все усиление осуществляется в каскаде усиления напряжения Q7 (Q18), в коллекторную цепь которого включен диод D4 (D8), задающий смещение по базам выходного каскада, работающего в классе B, и ГТС, которая является идеальной нагрузкой.

    Выходной каскад УМЗЧ выполнен в духе времен прошлого века, когда отсутствовали мощные комплементарные транзисторы p-n-p структуры. Здесь включенная частотная коррекция также помогает выровнять фазовые характеристики несимметричных плеч выходного каскада.

    Элементы D1, D2, Q4, GTS в цепи базового Q4 (D10, D11, Q20, GTS в цепи базового Q20) служат для защиты выходов усилителя от коротких замыканий, а также обеспечивают «мягкую» характеристику ограничения перегрузки.

    Обратите внимание, что других встроенных схем защиты выходного каскада нет, что сделано из соображений лучшего использования блока питания, к сожалению, в ущерб надежности.

    Выводы 5 и 8 микросхемы подключены к общему проводу переменного тока. В этом случае коэффициент усиления усилителя с отрицательной обратной связью составит:

    Ku = 20 log (1 + R1 / R2) = 20 log (1 + R5 / R4) = 39 дБ.

    Блок-схема ИП представлена ​​на рис.2.

    Рис. 2. Структурная схема ТДА2822М

    Экспериментально определено, что сумма сопротивлений резисторов R1 + R2 и R5 + R4 составляет 51,575 кОм. Зная коэффициент усиления, несложно подсчитать, что R1 = R5 = 51 кОм, а R2 = R4 = 0,575 кОм.

    Чтобы уменьшить коэффициент усиления микросхемы с ООС, обычно последовательно с R2 (R4) включают дополнительный резистор. В этом случае открытые транзисторные переключатели на транзисторах Q12 (Q13) «мешают» работе этой схемы.

    Но даже если предположить, что клавиши не влияют на усиление обратной связи, маневр по уменьшению усиления незначителен — не более 3 дБ; в противном случае стабильность усилителя, охватываемого OOS, не гарантируется.

    Поэтому можно поэкспериментировать с изменением коэффициента усиления усилителя с учетом того, что сопротивление добавочного резистора лежит в пределах 100 … 240 Ом.


    Здравствуйте, друзья. Сегодня я расскажу, как сделать небольшой усилитель мощности на микросхеме tda2822m.Вот схема, которую я нашел в таблице данных микросхемы. Мы сделаем стереоусилитель, то есть будет два динамика — правый и левый каналы.

    Схема усилителя



    Нам понадобится:
    • Микросхема TDA2822m.
    • Резистор 4,7 Ом (2 шт.).
    • Резистор 10 Ком (2 шт.).
    • Конденсатор 100 мкФ (2 шт.).
    • Конденсатор 10 мкФ.
    • Конденсатор 1000 мкФ (2 шт.).
    • Конденсатор 0,1 мкФ (2 шт.).
    • Динамик (около 4 Ом и 3 Вт) (2 шт.).

    Усилитель в сборе

    Мы будем собирать схему на чем-то посередине между навесной установкой и печатной платой. В качестве доски послужит кусок картона, к нему мы прикрепим все детали.
    Для радиодеталей просверлите булавкой отверстия для ножек. В большинстве случаев ноги будут в роли дорожек, которыми мы будем разделять всю схему. Первым делом вставляем саму микросхему, затем к самой первой ножке припаиваем плюсовую ножку конденсатора на 1000 мкФ.



    Далее к минусовой ножке припаиваем резистор 4,7 Ом, а к нему конденсатор 0,1 мкФ (маркировка 104 на конденсаторе). Так же припаиваем провод к минусовой ножке конденсатора на 1000 мкФ, к нему пойдет один из динамиков.


    Так же поступаем и с третьей ножкой микросхемы.
    Далее припаиваем ко второй ножке микросхемы плюсовую ножку конденсатора на 10 мкФ и провод, который будет плюсом блока питания.
    К пятой и восьмой ножкам микросхемы припаиваем плюсовые ножки конденсаторов на 100 мкФ.


    Припаиваем к шестой и седьмой ножкам микросхемы по два провода — это правый и левый каналы (шестой — правый, седьмой — левый). Так же припаиваем два резистора на 10 ком. Здесь у меня проблема. Резистор был только один на 10 ком. Идти в магазин за одним резистором неразумно, поэтому пришлось вспомнить некоторые уроки физики. А именно как рассчитать сопротивление при параллельном подключении двух резисторов. Вот как выглядит формула:


    Но эта формула работает только с двумя резисторами, если их большая формула не подходит.Нашел резисторы 20 и 24, это какие-то старые советские резисторы.


    На этом почти все готово. Осталось разобраться с землей, это будет минус с едой. Все остальные ножки от конденсаторов до 100; 10; 0,1 мкФ, как и от резисторов 10 кОм, нужно подключать в один пучок. Всю землю соединил на ножке конденсатора 100 мкФ, кое-где приходилось соединять проводами. Земля, тоже 4-х футовые микрочипы.


    Также минусами будет земля у динамиков.Теперь припаиваем джек 3,5 мм. Медный провод — земля, красный — правый канал, припаянный к шестой ножке микросхемы (к проводу, который был удален ранее), синий — левый канал, припаянный к седьмой ножке.


    Плюс, каждый динамик подключается к минусовой ножке конденсаторов по 1000 мкФ. Минусы динамиков припаяны к общей земле. Плюс блока питания — провод от второй ножки микросхемы, как я уже говорил ранее, минус блока питания — земля.На этом изготовление схемы завершено. Картон режем, если важна компактность схемы, то картон изначально следует брать поменьше, так как на схеме мало элементов.

    Построил на TDA2822M простой усилитель, сразу заработало

    Но из-за неудачного эксперимента микра сгорела. Недавно наткнулся на плату с таким микро, и решил собрать такой усилитель еще раз. Так что ловите

    Микросхема, конечно, много не дает, всего 1 Вт на канал, но для маленьких колонок это нормально

    Вот схема усилителя 2Х1Вт на TDA2822M взята из даташита

    Ничего сложного минимум деталей, трава собирается за 20 минут

    Комплект запчастей обычный

    С1 = 1000мФ (16В)
    С2.4,6 = 100нФ (104)
    C3,7 = 470мФ (16В)
    C5,8 = 100мФ (16В)

    R1.3 = 10кОм (коричневый — черный — оранжевый)
    R2.4 = 4,7 Ом (желтый — фиолетовый — золотой)

    Источник питания 6-14В, предел 15В. Потребление 200 мА

    Усилитель на печатной плате в сборе

    Печать печатки сбоку от гусениц

    Печатка для усилителя 2Х1Вт на TDA2822M. Как дома. В этой статье есть все технологии.

    Guard: Если у вас возникли проблемы с радиостанциями Motorola или Icom, то эта компания выполняет ремонт профессиональных радиостанций за небольшую плату. Инженеры компании в кратчайшие сроки отремонтировали более 4000 радиостанций.

    Похожие сообщения

    Вынул колонки 3GDSH-1 из телевизоров, чтобы они не лежали без дела, решил сделать колонки, но так как у меня есть внешний усилитель с сабвуфером, то буду собирать сателлиты.

    Всем привет, уважаемые радиолюбители и любители звука! Сегодня я расскажу, как доработать высокочастотный динамик 3GD-31 (-1300) aka 5GDV-1. Применялись в акустических системах 10МАС-1 и 1М, 15МАС, 25АС-109 ……..

    .

    Здравствуйте уважаемые читатели. Ага, давным-давно я не писал постов для блога, но со всей ответственностью хочу сказать, что сейчас постараюсь не отставать, и буду писать обзоры и статьи ……..

    Здравствуйте уважаемый посетитель. Я знаю, почему вы читаете эту статью.Да, да я знаю. Нет ты что? Я не телепат, я просто знаю, зачем вы попали на эту страницу. Конечно ……..

    И снова мой друг Вячеслав (SAXON_1996) хочет поделиться своим опытом в колонках. На слово Вячеслав мне сразу попалась одна колонка 10МАС с фильтром и твитером. У меня нет …….


    TDA2822 — интегрированный усилитель звука, который можно использовать как в моно, так и в стерео режиме. Усилитель на этой микросхеме предназначен для использования там, где требуется небольшое усиление звука, с низким потреблением тока, например, его можно использовать как усилитель для наушников.У меня такие наушники, с компа играют нормально, но при прослушивании музыки с телефона мощности явно не хватает, при подключении такого усилителя громкость поднимается в разы и еще есть запас.

    Напряжение питания: 1,8 — 15 Вольт
    Максимальная выходная мощность: 1,4 Вт
    Потребление тока при нагрузке: R = 32 Ом и U = 6 В в состоянии покоя 0,1 мА , а при рабочий колеблется в пределах 10-20мА .


    Чуть выше вы видите схему небольшого усилителя на TDA2822. Громкость звука можно регулировать с помощью переменного резистора 10 кОм. Источник питания на 12 вольт будет идеальным для питания схемы (будет самая высокая выходная мощность, не считая импеданса динамика), но он также будет работать и от более низкого напряжения. Микросхема вообще не нагревается, поэтому радиатор не нужен. На первой плате показаны отдельные большие винтовые зажимы для ввода, вывода и питания.

    Печатную плату можно скачать здесь:

    Вот еще одна схема включения этой микросхемы, а также две печатные платы, которые удобнее сделать усилитель для наушников, на одной из них есть нижние резисторы и конденсаторы для поверхностного монтажа, а на втором DIP. На них нарисованы дорожки для разъемов для разъемов 3,5 мм, вы можете легко редактировать дорожки и места для своих разъемов. С такой платкой нужно подключить ее к телефону (источнику аудиосигнала) через специальный провод с двумя гнездами, а наушники соответственно в разъем на плате.

    (скачиваний: 1401)

    Я решил сделать усилитель по второй схеме с резисторами (10к, 4,7) и керамическими конденсаторами 100 нФ для поверхностного монтажа (smd). На фото дорожки нарисованы капонлаком и маркером и готовая доска после травления в хлорном железе.

    Регулировка громкости звука от источника аудиосигнала вас огорчит, в моем случае это качелька громкости телефона, диапазон маловат.Чтобы улучшить изменение звуковой мощности, добавьте миниатюрный переменный резистор с сопротивлением около 10-50 кОм, чтобы регулировать силу входного звука.

    Корпус NM5 с размерами 57x38x19 и смешной ценой идеально подошел для моей материнской платы. Плата в него ложится отлично, для входных и выходных розеток сверлим отверстия нужного диаметра. В корпусе еще есть место для источника энергии. На мой взгляд, лучше всего туда литий-полимерный аккумулятор запихнуть вместе с модулем зарядки, например, от USB.В результате мы получаем отличный, удобный, компактный усилитель для наушников и небольших колонок за мизерную цену.

    Я использовал этот усилитель для небольших компьютерных наушников, звук был неплохой, но на большой громкости качество звука заметно падает. Я собрал схему, как видите, на TDA2822 в корпусе DIP-8, а колодку припаял к плате для удобства. Выходная мощность будет зависеть от сопротивления наушников и напряжения питания, нам не нужно много, мы не хотим оглохнуть.Желательно, чтобы динамики были 2х1Вт / 4 Ом.

    Старый друг лучше двух новых!
    Proverb

    Благодаря небольшому количеству элементов обвязки интегральная схема TDA2822M является одним из простых усилителей, которые можно собрать в короткие сроки, подключить к MP3-плееру, ноутбуку, радио и сразу оценить результат вашего Работа.

    Вот насколько привлекательно выглядит описание:
    «TDA2822M — стерео, двухканальный низковольтный усилитель для портативной техники и т. Д.
    Возможно включение моста, использование в качестве наушников или усилителя управления и многое другое.
    Рабочее напряжение: от 1,8 В до 12 В , мощность до 1 Вт на канал, искажения до 0,2%. Радиатор не требуется.
    Вопреки сверхминиатюрным размерам, он обеспечивает честные басы. Идеальная фишка для нечеловеческого опыта новичков.

    Своей статьей я попытался помочь коллегам-радиолюбителям сделать эксперименты с этим интересным чипом более осознанными и гуманными.

    Разберемся с корпусом микросхемы

    Микросхемы две: одна TDA2822, другая с индексом «М» — TDA2822M. Интегральная схема
    Integral TDA2822 (Philips) предназначена для создания простых усилителей мощности звука. Допустимый диапазон питающих напряжений 3 … 15 В; при Up = 6 В, Rн = 4 Ом выходная мощность до 0,65 Вт на канал, в полосе частот 30 Гц … 18 кГц. Powerdip 16 Chip Case
    Микросхема TDA2822M выполнена в другом корпусе Minidip 8 и имеет другую распиновку с немного меньшей максимальной рассеиваемой мощностью (1 Вт против 1.25 Вт для TDA2822).

    Обратите внимание, что других встроенных схем защиты выходного каскада нет, что сделано из соображений лучшего использования блока питания, к сожалению, в ущерб надежности.

    Выводы 5 и 8 микросхемы подключены к общему проводу переменного тока. В этом случае коэффициент усиления усилителя с отрицательной обратной связью будет:

    Ku = 20 log (1 + R1 / R2) = 20 log (1 + R5 / R4) = 39 дБ.

    Блок-схема ИП представлена ​​на рис.2.

    Рис. 2. Структурная схема TDA2822M

    Экспериментально установлено, что сумма сопротивлений резисторов R1 + R2 и R5 + R4 составляет 51,575 кОм. Зная коэффициент усиления, несложно подсчитать, что R1 = R5 = 51 кОм, а R2 = R4 = 0,575 кОм.

    Для уменьшения коэффициента усиления микросхемы с ООС, обычно последовательно с R2 (R4) включают дополнительный резистор. В этом случае открытые транзисторные переключатели на транзисторах Q12 (Q13) «мешают» работе этой схемы.

    Но даже если предположить, что клавиши не влияют на усиление обратной связи, маневр по уменьшению усиления незначителен — не более 3 дБ; в противном случае стабильность усилителя, охватываемого OOS, не гарантируется.

    Поэтому можно поэкспериментировать с изменением коэффициента усиления усилителя с учетом того, что сопротивление добавочного резистора лежит в диапазоне 100 … 240 Ом.

    Рис. 3. Принципиальная схема экспериментального стереоусилителя

    Усилитель имеет следующие характеристики:
    Напряжение питания Uп = 1,8… 12 В
    Выходное напряжение Uвых = 2 … 4 В
    Потребляемый ток в дежурном режиме Io = 6 … 12 мА
    Выходная мощность Pout = 0,45 … 1,7 Вт
    Коэффициент усиления Ku = 36 … 41 (39) дБ
    Входное сопротивление Rin = 9,0 кОм
    Переходное затухание между каналами 50 дБ.

    С практической точки зрения для надежной работы усилителя рекомендуется устанавливать напряжение питания не более 9 В; в этом случае для нагрузки Rn = 8 Ом выходная мощность будет 2х1.0 Вт, для Rn = 16 Ом — 2×0,6 Вт и для Rn = 32 Ом — 2×0,3 Вт. При сопротивлении нагрузки Rn = 4 Ом оптимальным будет напряжение питания до 6 В (Pвых \ u003d 2×0,65 Вт).

    Коэффициент усиления микросхемы 39 дБ даже с учетом небольшой поправки резисторами R5, R6 в сторону понижения оказывается избыточным для современных источников сигнала с напряжением 250 … 750 мВ. Например, для Up = 9 В, Rn = 8 Ом чувствительность со входа составляет около 30 мВ.

    На рис. 4а представлена ​​схема переключения усилителя, позволяющая подключить персональный компьютер, MP3-плеер или радиоприемник с уровнем сигнала около 350 мВ. Для устройств с выходным сигналом 250 мВ сопротивление резисторов R1, R2 необходимо уменьшить до 33 кОм; при уровне выходного сигнала 0,5 В следует поставить резисторы R1 = R2 = 68 кОм, 0,75 В — 110 кОм.

    Двойным резистором R3 установите желаемый уровень громкости. Конденсаторы С1, С2 переходные.

    Фиг.4. Схема подключения УМЗЧ: а) — к динамикам, б) — к головным телефонам (наушникам)

    На рис. 4b показано подключение к усилителю гнезда для наушников. Резисторы R4, R5 устраняют щелчки при подключении стереотелефонов, резисторы R6, R7 ограничивают уровень громкости.

    В ходе экспериментов я пробовал питать УМЗЧ как от стабилизированного источника питания (на интегральной микросхеме и транзисторе BD912), рис.5, так и от аккумулятора емкостью 7,2 Ач на напряжение 12 В с источник питания на фиксированное напряжение, рис.6.

    Напряжение питания подается как можно короче парой скрученных вместе проводов.
    Правильно собранное устройство не требует регулировки.

    Исключенный фрагмент. Наш журнал существует на пожертвования читателей. Доступна только полная версия этой статьи.

    Рис. 5. Принципиальная схема стабилизированного источника питания

    Исключенный фрагмент. Наш журнал существует на пожертвования читателей. Доступна только полная версия этой статьи.

    Фиг.6. Аккумулятор — лабораторный блок питания

    Субъективная оценка уровня шума показала, что при установке регулятора громкости на максимальный уровень шума практически не заметен.
    Субъективная оценка качества воспроизведения звука проводилась без сравнения со стандартом. В результате получается хороший звук, прослушивание фонограмм не вызывает раздражения.

    Познакомился с форумами микросхем в Интернете, где встречал много сообщений о поисках посторонних источников шума, самовозбуждении и других неприятностях.
    В результате была разработана печатная плата, отличительной особенностью которой является заземление элементов «звездой». Фото платы из программы Sprint-Layout показано на рис. 7.

    Исключенный фрагмент. Наш журнал существует на пожертвования читателей. Доступна только полная версия этой статьи.

    Рис. 7. Размещение деталей на экспериментальной печатной плате

    В ходе экспериментов с этой печаткой ни один из описанных на форумах артефактов встретиться не удалось.

    Стерео детали УМЗЧ на микросхеме TDA2822M
    Печатная плата предназначена для установки наиболее распространенных деталей: резисторов МЛТ, С2-33, С1-4 или импортных мощностью 0,125 или 0,25 Вт, пленочных конденсаторов К73- 17, К73-24 или импортные МКТ, импортные оксидные конденсаторы.

    Я использовал недорогие, но надежные электролитические конденсаторы с низким сопротивлением, длительным сроком службы (5000 часов) и способностью работать при температуре до + 105 ° C от Hitano серий ESX, EHR и EXR.При этом следует помнить, что чем больше внешний диаметр конденсатора в серии, тем больше срок его службы.

    Микросхема DA1 установлена ​​в восьмиконтактную розетку. Микросхему TDA2822M можно заменить на KA2209B (Samsung) или K174UN34 (ОАО «Ангстрем», Зеленоград). Микросхема конденсатора С8 (SMD) расположена сбоку от печатных дорожек.

    R5, R6 — Рез. -0,25-160 Ом (Коричневый, Синий, Коричневый, Золотистый) — 2 шт.,

    C3 — C5 — Конд. 1000 / 16V 1021 + 105 ° C — 3 шт.,
    C6, C7 — Конд. 0,1 / 63В К73-17 — 2 шт.,
    С8 — Конд. 0805 0,1 мкФ X7R smd — 1 шт.

    Многие радиолюбители недаром считают, что лучше всего включать микросхемы в соответствии с Datasheet и использовать платы, предложенные разработчиками.
    Ниже представлены схемы и печатные платы на основе документации с единственной доработкой — для повышения устойчивости усилителя параллельно оксидному конденсатору в цепь питания включена пленка (рис.8, 9).

    Исключенный фрагмент. Наш журнал существует на пожертвования читателей. Доступна только полная версия этой статьи.

    Рис. 8. Типовая схема включения микросхемы в стереорежиме

    Исключенный фрагмент. Наш журнал существует на пожертвования читателей. Доступна только полная версия этой статьи.

    Рис. 9. Размещение элементов типового стерео УМЗЧ

    Детали типового стерео УМЗЧ
    При установке элементов на печатную плату советую использовать простые технологические приемы, описанные в Датагорской статье.

    DA1 — TDA2822M ST Корпус: DIP8-300 — 1 шт.,
    SCS-8 узкая погружная розетка — 1 шт.,
    R1, R2 — Res. -0,25-10к (Коричневый, Черный, Оранжевый, Золотистый) — 2 шт.,
    R3, R4 — Рез. -0,25-4,7 Ом (желтый, фиолетовый, золотой, золотой) — 2 шт.,
    C1, C2 — конд. 100 / 16V 0611 + 105 ° C — 2 шт.,
    C3 — конд. 10 / 16V 0511 + 105 ° C (Емкость можно увеличить до 470 мкФ) — 1 шт.,
    C4, C5 — Cond. 470 / 16V 1013 + 105 ° C — 2 шт.,
    C6 — C8 — Cond. 0,1 / 63В К73-17 — 3 шт.

    Рис. 10. Принципиальная схема экспериментального мостового усилителя

    В отличие от схемы стереоусилителя (Рис. 3), в которой предполагается наличие разделительных конденсаторов на выходе предыдущего устройства, разделительный конденсатор является включается на входе мостового усилителя, который определяет нижнюю частоту, воспроизводимую усилителем.

    В зависимости от конкретного применения емкость конденсатора С1 может быть от 0,1 мкФ (fn = 180 Гц) до 0.68 мкФ (fн = 25 Гц) и более. При указанной на принципиальной схеме емкости С1 нижняя частота воспроизводимых частот составляет 80 Гц.

    Внутренние резисторы, подключенные к инвертирующим входам усилителя через разделительный конденсатор С2, соединены между собой, что обеспечивает равные, но противоположные по фазе сигналы на выходах.

    Конденсатор С3 корректирует АЧХ усилителя на высоких частотах.

    Поскольку выходные потенциалы постоянного тока усилителя равны, стало возможным напрямую подключать нагрузку без разделительных конденсаторов.

    Назначение остальных элементов было описано ранее.

    Для стерео варианта потребуются два мостовых усилителя на микросхеме TDA2822M. Схему включения легко получить, взяв за основу рис. 4.

    Надежная работа усилителя в мостовом режиме обеспечивается подбором подходящего напряжения питания в зависимости от сопротивления нагрузки (см. Таблицу).

    Все детали мостового усилителя размещены на печатной плате размером 32 х 38 мм из одностороннего фольгированного стеклотекстолита толщиной 2 мм.Чертеж возможного варианта платы показан на рис. 11.

    Рис. 11. Размещение элементов на плате мостового усилителя

    DA1 — TDA2822M ST Корпус: DIP8-300 — 1 шт.,
    SCS-8 узкий контактный разъем — 1 шт.,
    R1 — рез. -0,25-10к (Коричневый, черный, оранжевый, золотистый) — 1 шт.,
    R2, R3 — Рез. -0,25-4,7 Ом (желтый, фиолетовый, золотой, золотой) — 2 шт.,
    C1 — конд. 0,22 / 63В К73-17 — 1 шт.,
    С2 — Конд. 10 / 16V 0511 + 105 ° C — 1 шт.,
    C3 — Конд. 0,01 / 630В К73-17 — 1 шт.,
    С4 — С6 — Конд. 0,1 / 63В К73-17 — 3 шт.,
    С7 — Конд. 1000 / 16V 1021 + 105 ° C — 1 шт.

    Принципиальная схема типового мостового УМЗЧ и размещение элементов на печатной плате показаны соответственно на рис. 12 и 13.

    Электрические и электронные сборки, платы, платы и связанное с ними оборудование: 153383-8, 153-4000-101 REV.D, 15-35

    65

    65 01-471-2581 Идентификация конечного элемента Идентификация конечных элементов
    153383-8
    1533838
    5998-01-317-7195 Печатная монтажная плата Название детали, присвоенное контролирующим агентством: Печатная монтажная плата
    III Идентификация конечного элемента: Станция для тестирования карт Cir(09205)
    153392-01-02
    1533
    2
    5998-01-335-7015 Печатная плата в сборе GE Aviation Systems LLC (35351)
    153392-01-03
    1533
    3
    5998-01-335-7015 Узел печатной платы GE Aviation Systems LLC (35351)
    1531440-001 5998-01-011-9059 Держатель-выталкиватель, электрическая карта Общая длина: 1.100 дюймов номинально
    Общая ширина: номинальная 0,250 дюйма
    Общая высота: номинальная 0,515 дюйма
    Astronautics Corporation of America (10138)
    153-4000-101 REV.D
    1534000101REVD
    Сборка электронных компонентов Особенности: Следующая более высокая сборка — номер детали 153-1000-120 Набор программ испытаний LM-236A / KS-153
    Название детали Назначено контролирующим агентством: Модуль испытания системы
    Компания Tricor Systems Inc.(64117)
    153-4001
    1534001
    5998-01-242-3897 Узел печатной платы : Модель Acft F-4
    Особенности: Печатная плата 1 ; микросхема 8; транзистор 10; полупроводниковый прибор 10; резистор, фиксированный 46; конденсатор, фиксированный 11; разъем 1; радиатор 10
    Tricor Systems Inc. (64117)
    153-4004
    1534004
    5998-01-242-3899 Узел печатной платы Идентификация конечного элемента: Модель F -4
    Особенности: Печатная плата 1; микросхема 12; резистор, фиксированный 71; полупроводниковый прибор 31; конденсатор, фиксированный 56; разъем 1
    Tricor Systems Inc.(64117)
    153-4007
    1534007
    5998-01-242-3898 Узел печатной платы : Модель Acft F-4
    Особенности: Печатная плата 1 ; микросхема 33; полупроводниковый прибор 6; конденсатор, фиксированный 33; резистор, фиксированный 16; разъем 1; сеть резисторов 1
    Tricor Systems Inc. (64117)
    153401 5998-01-257-2622 Печатная плата Особенности: Содержит 1 pwb; 1 крышка; 1 ручка для карты
    Тип и количество клемм: 1 разъем, вилка
    Lockheed Martin Corp.(09205)
    15341 5998-01-370-8153 Узел печатной платы Идентификация конечного элемента: 6625-01-355-4087
    Название детали, присвоенное контролирующим агентством: Плата контура система сбора данных
    Anritsu Instruments Company (51275)
    153420 5998-01-084-5965 Печатная плата в сборе Особенности: Печатная плата 1, конденсатор 2, резистор 18, диод 110, катушка 1, транзистор 1, микросхема 14
    Наименование детали Назначено контролирующим органом: Данные приложения Fsc: компьютер, обучающее устройство
    Tymshare Inc.(56200)
    1534366 5998-00-806-8485 Узел печатной платы Allied Signal Inc. (83298)
    Honeywell International Inc. (64547)
    15346-1
    153461
    5998-01-081-3934 Печатная плата в сборе Особенности: Печатная плата 1, конденсатор 16, диод 29, дроссель 2, интегральная схема 13, резистор 29, гнездо разъема 3
    Общая длина: 7.625 дюймов номинальная
    Общая ширина: 7,250 дюйма номинальная
    Henley Marine Inc. (20227)
    153475 5998-01-316-7271 Узел печатной платы Идентификация конечного элемента: Test sta
    Особенности: Pwb 1; AMP 2; CAP 4; RES 8; SOCKET 2: ПЛАТА, преобразователь
    Обоснование кода критичности: CBBL
    Lockheed Martin Corp. (09205)
    1534856 5998-00-498-4883 Печатная плата в сборе Идентификация конечного элемента: системы 416L, 416M, 474N
    Особенности: крышка 10, диод 19, pwb 1, реле 1, RES27, транзистор 6; SIX 0.Отверстия диаметром 213 дюймов с неравномерным интервалом
    Общая длина: номинальная 5,188 дюйма
    Allied Signal Inc. (83298)
    Honeywell International Inc. (64547)
    15349 5998-01-329 -3388 Узел печатной платы Идентификация конечного элемента: AN / FSQ-151 (V) arts
    Особенности: Pwb 1; res 4; колпачок 3; I / C 1; диод 1; транзистор 1; радиатор 1
    Наименование детали, присвоенное контролирующим агентством: Функциональное описание: управление зарядным устройством
    Datum Inc.(31160)
    15349-3
    153493
    5998-01-372-4203 Узел печатной платы Особенности: Для зарядного устройства на 27,3 В
    Название детали Назначено контролирующим агентством: Управление зарядным устройством
    Общая длина: номинальная 6,310 дюйма
    Datum Inc. (31160)
    15349E 5998-01-329-3388 Узел печатной платы Идентификация конечного элемента: AN / FSQ- 151 (V) статьи
    Особенности: Pwb 1; res 4; колпачок 3; I / C 1; диод 1; транзистор 1; радиатор 1
    Наименование детали, присвоенное контролирующим агентством: Функциональное описание: управление зарядным устройством
    Datum Inc.(31160)
    1534AS391 5998-01-186-7875 Сборка электронных компонентов Идентификация конечных элементов: Стойка, сбрасыватель бомбы, самолет BRU-32 / A
    Особенности: критически важные для полета для сброса бомбы
    Название детали Назначено контролирующим органом: Привод 1; КОНДЕНСАТОР 2; РЕЛЕ 1; переключатель 1
    C K C Industries Inc. (7J371)
    Consolidated Industries Inc. (7N710) ​​
    Klune Industries Inc.(05DN8)
    Marvin Engineering Co. Inc. (32067)
    Командование авиационных систем ВМС (30003)
    Raytheon Technical Services Company (072E5)
    Science and Engineering Services (08DD2)
    Solo Enterprise Corp. (09245)
    Teleflex Inc. ( 60631)
    15-35
    1535
    5998-01-058-2070 Узел печатной платы Alloy Spot Welders Inc.(13864)

    Схема драйвера светодиода с низким энергопотреблением с режимом переключения энергосбережения

    Это схема драйвера светодиода с переключателем. При нанесении на аккумулятор. Как сделать так, чтобы он светился надолго?
    Мы можем использовать аккумулятор дольше обычного. Это вопрос, который нам нужен.
    Когда он экономит, Если применить к другой источник питания , то это точно сэкономит.

    Схема светодиодного дисплея с простым переключением

    На рисунке 1 в качестве схемы приложения от источника используется напряжение 9 вольт, которое мы должны обеспечить высокой мощностью.К эффективности и долгому сроку службы. Транзисторы T1-действует как переключатель, замененный на S на рисунке 1, с другими компонентами D1 и L1 в качестве рабочих устройств исходной теории.


    Рисунок 1 Преобразователи постоянного тока для привода LED

    Начало работы. От протекания тока через R3 к базе вывода транзистора T2 ( BC550 ). (Теперь светодиод D2 не горит. Хотя ток уже протекает через R3. Потому что, светодиод загорается вверх. Напряжение выше 0.7 вольт.) При запуске этого, было такое транзистор сопротивление смещения Т2 уменьшил. Применены условия доступа.

    Это приводит к тому, что Т2 соединяет базу Т1 и переходит на отрицательное напряжение через проводимость штыря коллектор-эмиттер Т2. Результирующий ток протекания источника питания + 9В вольт через R1 в контактный эмиттер вне контактной базы T1 ( BC560 ) перейти к T2 завершено

    Теперь T1 имеет смещение, поэтому подает ток на контактный коллектор, ток от источник +9 В для подачи тока на катушку L1.В результате этого метода, в соответствии с понижающим преобразователем, падение напряжения на катушке, которое будет накапливаться в виде задержки, будет проходить еще больше.

    Ток катушки протекает только через R1. Когда протекает намного больше тока, напряжение на R1 составляет 0,7 вольт. (ток около 70 мА) Транзистор T3 переходит в состояние проводимости. потому что напряжение, которое на R1 приложено к выводу смещения T3 (BC560).

    (Периферийный как смещение между выводом эмиттер и основание вывода, если напряжение эмиттер-база имеет значение 0.6-0,7 вольт заставят транзистор вести себя таким образом. Или в состояние проводимости.) T3 (BC560). Так что провод от вывода эмиттера к выводу коллектора.

    Результаты проводят плюс от источника питания +9 В влияет на базу вывода смещения T1. В результате транзистор PNP T1 перестает проводить ток.

    Или другой способ сказать, что, когда проводимость T3 равна двустороннему току, один путь проходит через R1, другой — через T3. Таким образом, напряжение на базе вывода T1 имеет положительное значение больше, смещение цепи T1 в низкое положение вниз T1 stop проводит ток .

    Если вы оглянетесь на темп работы в начале. Транзистор T2 является проводящим устройством по умолчанию. Работоспособность такого транзистора заставляет Т1 проводить слежение. Результаты проводят ток T1, затем в добавляют к L1, а также большое смещение к основанию вывода T2, текущие результаты добавляют к текущему увеличению T1.

    Ток в катушке соответственно увеличился. Вызывается добавлением того, что. увеличить пропорцию Или Линейный При большом токе, пока не сработает Т3.T1 проведет магнитное поле в L1 и соберет коллапс. К току через светодиод-D2 через диод D1.

    Теперь на транзистор Т2 поступает обратное смещение. При измерении на базе вывода T2 относительно отрицательного напряжения потенциала земли. Или называется падение напряжения на L1 отрицательным (потому что это указывает на то же основание вывода T2.) Если вы вернетесь к базовой схеме, показанной на

    Рисунок 1. Запись указывает, что P — это то же основание вывода смещения, что и T2. . Или мы измеряем напряжение катушки L1 при этом напряжении, точка P должна быть уменьшена.

    L1 подает ток на светодиод до тех пор, пока не истощится (до нулевого значения). При этом транзистор Т2 снова начнет проводить ток. Потому что, если L1 все еще работает, также имеет обратное смещение к T2. Эту работу будут лелеять на протяжении всего времени. Продолжаем питать светодиод, устройство D2 в цепи.

    Транзистор Т1, Т2 подключается так же, как тиристорный тетрод. Положительная обратная связь на частоте генератора, генератора , транзистор Т3 заставляет эту систему работать наверняка больше.Или как убедиться, что установлен ток отключения транзистора T1.


    Рисунок 2. Схема прототипа для управления током светодиода

    В реализации. Из-за таких схем. Есть несколько частей. Схема может быть собрана в универсальную печатную плату, как показано на рисунке 2, или дизайн печатной платы, в зависимости от удобства.

    На основе схемы драйвера светодиода , когда нагрузка больше тока. Одна проблема в том, что этот контур не может колебаться. Поскольку в нагрузке используется сильноточных .Точно так же резистор с малым сопротивлением. Выходное напряжение тоже такое низкое. T2 не может работать постоянно.

    Устранить проблему можно, увеличив емкость конденсатора на 0,1 мкФ. К точке P первичного контура. В статье выше. Или конденсатор, который падает на вывод база-эмиттер T2, решит эту проблему.

    Для оптимизации тока питания схемы. Следует поставить емкость 10 мкФ (электролитический тип), чтобы пересечь выходное напряжение.Из-за такой схемы, как выпрямительная схема без напряжения , сглаживающие фильтры .

    Вы будете использовать эти принципы схемы в других приложениях. Лучше, чем схема драйвера светодиода только .

    Не только то, что Если вам нужно, используется для более длинных светодиодных дисплеев, чтобы показать состояние батареи.

    Попробовать!

    Схема контроля состояния аккумулятора с использованием IC-7555

    Простая схема контроля состояния аккумулятора с использованием IC-7555 или светодиодный мигатель с низким энергопотреблением от ICM7555
    Обычно, когда вам нужно использовать светодиодный индикатор состояния аккумулятора 6В-12В.Просто добавляйте резистор последовательно. Это просто и экономно.
    Но не круто и потребляет больше энергии.
    — Впечатление яркое, что непрерывно. Думаю, что не заметил этого.
    — Когда светодиодный свет тоже так потребляет слишком много энергии. Хотя для светодиода требуется только напряжение 1,8 В, но он использует слишком большой ток — 15-20 мА.
    Мудрый выбор
    — Светодиод мигает очень отчетливо.
    — Узнайте, как использовать ток менее 1 мА . Когда несколько десяти лет назад.Я использовал микросхему LM3909 со светодиодной мигалкой / генератором. (Просмотрите схемы, в которых используется этот номер IC.) Он создан для конкретного мигающего огня или слаботочного светодиодного мигающего индикатора , поэтому его легко изготовить, и он включает в себя очень небольшое количество. Но, к сожалению. Теперь производители микросхем перестали ее выпускать.
    Но у нас тоже есть интересующий вариант, может получше. Если вы знакомы с IC, 555 является родственником семейства ICM7555 (или 7555IPA) с такими же функциями. Однако очень низкое энергопотребление.Поскольку внутренняя структура CMOS, так работает отлично.
    Вы посмотрите, простая схема, как я сказал, или нет. Как показано ниже. Вы не ошиблись, он использует всего три штуки, он может заставить светодиод мигать. По вытяжке ток от блока питания составляет всего 0,15 мА. Он выполнен в виде типовой схемы Стабильные мультивибраторы . (Если вы не понимаете, посмотрите эту сеть. У нас есть несколько схем)

    Special! В нормальной цепи конденсатор разряжается прямо на землю.Однако в этой схеме конденсатор разряжается через LED1, так что LED1 периодически мигает.
    Просто у вас есть простая схема монитора батареи IPM7555 Некоторые люди скажут, что это того не стоит. Эта схема дороже старого метода. Однако он может продлить срок службы батареи в несколько раз или адаптирован для слаботочных источников питания, таких как солнечные или другие альтернативные источники энергии. Результат у них одинаковый.

    Эта схема сработала, вы можете легко ее собрать, как показано на видео ниже:

    Продолжайте читать: «Схема светодиодного фонарика высокой мощности» »

    ПОЛУЧИТЬ ОБНОВЛЕНИЕ ЧЕРЕЗ ЭЛЕКТРОННУЮ ПОЧТУ

    Я всегда стараюсь упростить обучение электронике .

    Миниатюрный усилитель на TDA2822L. Миниатюрный усилитель на печатной плате TDA2822L UNUC на TDA 2822

    В этой статье пойдет речь о колонках китайского производства для компьютера на микросхеме TDA2822. Попалась эта колонка — правда только одна. Усилитель оказался живым, но не вышли вилки, блок питания и вторая колонка. Вот фото этой компьютерной колонки:

    На фото виден творческий беспорядок и колонка уже в рабочем состоянии. Но как вы понимаете до этого, она была в запутанном состоянии.Итак, задача:
    1. Просто реанимировать колонки
    2. Заставить их работать от USB компьютера или ноутбука (так как у меня не было блока питания для питания этих колонок)
    3. Мобильность. Одну колонку легче носить с собой для ремонта компов)
    4. Возможность питания колонок АКБ.

    Приступим к обновлению колонок, для этого нам понадобятся: стандартный набор для пайки (олово, канифоль, паяльник), а также несколько проводов, резистор на 180 Ом, USB-удлинитель должен иметь вилку папа-движение, например, применяется к мышей с удлиненным кабелем.А еще нужна зарядка для схологии от прикуривателя. Зарядное устройство необходимо для телефонов Nokia, собранных на микросхеме MC34063. Паяльник думаю вы выбираете сами, но шнур USB нам нужен такой:

    Чем длиннее шнур, тем удобнее с ним работать. Его можно купить в любом компьютерном магазине. В нашем случае этот шнур будет применяться для питания колонки через USB. В шнуре цвет провода. Нам нужен черный минус и красный плюс. Резистор можно применить любой — SMD я взял на 150, на 180 Ом у меня не было.Теперь о главном! Про зарядное устройство, от которого будем разводить преобразователь.

    Зарядных устройств было много, но эта модель оказалась самой надежной и удобной для переделки.

    1. Вам не нужно покупать какие-либо дополнительные детали, все они уже есть на плате (кроме одного резистора).
    2. Сразу идет печатная плата переделки которой минимальна
    3. Плата преобразователя отлично подошла к стойке на креплении вместо трансформатора.
    4. Этот вид Зарядное устройство ни разу не подвело в отличии от других моделей — все работает сразу.
    5. Все номиналы сразу указаны на плате — это очень удобно.
    6. Эти зарядные устройства всегда собираются на микросхеме MC34063, что для нас является самым важным фактором.

    Внутри зарядное выглядит так:

    Фото неудачное, но в принципе все понятно. Этот преобразователь собран как даунгрейд, надо из него сделать прибавку (благо можно без особого труда обойтись).В чем бы вам ни легче было ориентироваться с переделкой у вас есть две схемы. Вариант пониженного преобразователя — на схеме просто нет индикаторного светодиода и диода от зажигания они есть в самом зарядном устройстве. Если собирать саму схему, не вижу смысла усложнять схему и ставить эти элементы. А в готовой схеме я их просто не выпадал, и они мне не мешают.


    Опция повышенного напряжения питания:


    Как видите, переделка минимальна.Нужно только на плате нарезать несколько дорожек и обвести диод и дроссель, а дроссель можно оставить родным — все будет работать отлично. Ах да, чуть не забыл, придется добавить резистор на 180 Ом и все такое. Если перед выходным напряжением Вашего преобразователя Вас устраивало напряжение, то ничего не трогайте и после переделки оно останется прежним. Если нужно другое напряжение, то просто подберите R2 по схеме — чем напряжение на выходе больше тем и сопротивление R2 как следует, а на обороте если напряжение нужно на выходе меньше и сопротивление сопротивление нажимается меньше.В принципе, для расчета обвязки этой микросхемы в сети много калькуляторов, так что проблем не возникнет.

    В моем случае необходимо напряжение не менее 10-11В. Что и было сделано подбором резистора R2. После доработки этот преобразователь может питаться от 3 до 6В, что при необходимости позволит запитать этот усилитель даже от аккумулятора мобильного телефона. При этом на выходе преобразователя всегда будет стабильное напряжение. По этой схеме было собрано несколько зарядных устройств для сотовых телефонов от аккумуляторов.Минимальное питание микросхемы 3В, максимальное 40В. Более подробно об этом можно узнать в Datashee на микросхеме MC34063. Готовый прибор выглядит так:

    Все легко могло вернуться в корпус прикуривателя.


    Вид уже находится внутри столбца. Вместо стандартного стоит Block Nutrition.

    Вот и сам усилитель на микросхеме TDA2822, на его плате есть регулятор громкости и переключатель питания:


    Для полноты картины приведу схему с дашины на микросхеме TDA2822. Стереоксилтер:


    Максимально допустимое напряжение питания микросхемы TDA2822 — 10В.Хотя пробовал и от 14В, но повторяться не советую, мало ли что. Ну вот и все, что теперь ваши колонки могут питаться от USB и от зарядного устройства для плеера, кремнезема или батареек. А если вложить батарейки внутрь, то будет вполне универсально. Готовый вариант динамиков смотрите в начале статьи. Присланный материал — Кулибин А.

    Обсудить статью динамика с усилителем на TDA2822


    TDA2822 — интегрированный усилитель звука, который можно использовать как в моно, так и в стерео режиме.Усилитель на этой микросхеме предназначен для использования там, где есть небольшое усиление звука, при небольшом потребляемом токе, например, вы можете использовать его как усилитель для наушников. У меня такие наушники, с компа играют нормально, но при прослушивании музыки с телефона у меня явно не хватает мощности, при подключении таких древних громкость в разы поднимается а запас остается.

    Напряжение питания: 1,8 — 15 В
    Максимальная выходная мощность: 1,4 Вт.
    Потребление тока под нагрузкой: R = 32 Ом и U = 6 В в режиме покоя 0.1 МА. , а при работе колышков в пределах 10-20мА .


    Чуть выше вы видите небольшую схему усилителя с использованием TDA2822. Громкость звука можно регулировать с помощью переменного резистора на 10 ком. Для питания схемы отлично подойдет блок питания на 12 вольт (выходная мощность будет наибольшая, без учета сопротивления динамиков), но работать он будет и от меньшего напряжения. Микросхема вообще не греется, поэтому радиатор не нужен.На первой плате под входом, выходом и питанием отдельные большие винтовые крепления.

    PCB можно скачать здесь:

    Вот еще одна схема включения этой микросхемы, а также две печатные платы, более удобные для изготовления усилителя для наушников, на одной из них нижние резисторы и конденсаторы поверхностного монтажа, а на втором DIP. Дорожки подведены к гнезду 3,5 мм на гнезде, можно легко редактировать дорожки и ставки под свои разъемы.С таким носителем необходимо подключить его к телефону (источнику аудиосигнала) через специальный провод с двумя гнездами, а наушники соответственно в разъем платы.

    (Скачиваний: 1476)

    Я решил сделать усилитель по второй схеме с резисторами (10К, 4,7) и керамическими конденсаторами 100 НФ для поверхностного монтажа (SMD). На фото дорожка, нарисованная Цазапом и маркером Парнаме, и готовая плата после абсорбции в хлорной железе.

    Регулировка громкости звука от источника аудиосигнала вас огорчит, в моем случае это размах громкости телефона, слишком маленький диапазон. Чтобы улучшить изменение силы звука, добавьте миниатюрный переменный резистор с сопротивлением около 10-50 кОм для регулирования входной силы звука.

    Идеально за мою плату, корпус NM5 с размерами 57х38х19 и смешной ценой подошел. Доска в нем идеально подходит, под насадки входа и выхода просверливаем отверстия нужного диаметра.В корпусе еще остается место для источника энергии. На мой взгляд, лучше будет засунуть туда литий-полимерный аккумулятор вместе с модулем зарядки, например, от юсб. В результате мы получаем отличный, удобный, компактный усилитель для наушников и небольших колонок по цене гарнитуры.

    Я использовал этот усилитель для небольших компьютерных наушников, звук получился неплохим, но при большой громкости качество звука заметно падает. Спросил схему, как видно, используя TDA2822 в корпусе DIP-8, а площадку припаял для удобства.От сопротивления наушников и напряжения питания будет зависеть выходная мощность, нам много не нужно, лен мы не хотим. Желательно, чтобы колонки были 2х1Вт / 4 ОМ.

    Не так давно у меня возникла идея попрактиковаться в изготовлении миниатюрных устройств. Подумав, зашел на сайт регионального продавца радиодеталей и наткнулся на чудесное решение в виде микросхемы TDA282L. Теперь о наших баранах.

    TDA2822L — маломощный низковольтный интегральный умзч, о котором уже упоминалось на этом сайте (кажется, даже не раз).Его особенностями являются два канала, возможность питания от напряжения в диапазоне 1,8 — 12 В (однополярный), малые потери, возможность включения по мостовой схеме и наличие решения в корпусе СОП-8 ( не самый миниатюрный по характеру, но все же довольно компактный). И, кстати, в «Дури» у него 1 Вт на канал (при 4-омной нагрузке). То есть даже с большими мощными наушниками Хватит за глаза (об этом позже). И стоит он 0,37 доллара. Сказка, да и только!

    Обвязка для него минимальная и схема УМП Согласно даташиту он имеет такой вид:

    В этой схеме нет ничего принципиально непонятного, детали типовые, поэтому сразу перейдем к интересному делу, а именно к выбору деталей.

    Так как мы собираем миниатюрный усилитель, то понятно, что максимальное количество деталей должно быть в SMD исполнении, в частности, мне удалось сделать все в SMD, кроме C4 и C5 (ну он не несет наш запас электролита под установку SMD) . Про питание еще интереснее — сразу с момента появления идеи решил, что сохраню схему планшета типа CR2032, благо у них есть чудесный маленький держатель, а так как почти все элементы sMD, то экономия место хорошее.Но потом на всякий случай решил добавить две заплатки на провода к короне, как раз про запас.

    Всего Наш список компонентов:

    Микросхема TDA2822L в корпусе СОП-8 Х1.

    Резистор 10 ком 0805 x2

    Резистор 4.7 ком 0805 x2

    Конденсатор 0,1 мкФ x2

    Конденсатор электролитический 470 мкФ> 10 В (у меня 16 в) х2

    В итоге получились вот такие симпатичные «Щенки»:

    Оговорка: что можно избавить от перемычки R0, которая была унаследована от предыдущей ревизии платы, я заметил после установки платы, поэтому исправлять поздно и лень

    Как видите, размеры, кхм, малые.Сказать, я такого даже не ожидал, хотя первая версия платы была немного меньше и без маски, но после изготовления сектора выяснилось, что электролиты должны уйти в воздух. В связке с некачественной платой первой версии я ее немного увеличил и переделал, и все прошло как масло (правда почти как масло, один конденсатор еще «висит»).

    Примечание: Сама микросхема фактически стоит наоборот, по сравнению с дипломным проектом.

    Итак, имея на руках проект, делаем печатную плату (как вам нравится, я использую FR + персульфат аммония). Немного фото о том, как это делается в домашних условиях:


    Привет, друзья. Сегодня я расскажу, как сделать небольшой усилитель мощности на микросхеме TDA2822M. Вот схема, которую я нашел в даташите микросхем. Мы сделаем стереоусилитель, то есть будет два динамика — правый и левый канал.

    Схема усилителя



    Нам понадобится:
    • Микросхема TDA2822M.
    • Резистор 4,7 Ом (2 шт.).
    • Резистор 10 ком (2 шт.).
    • Конденсатор 100 мкФ (2 шт.).
    • Конденсатор 10 мкФ.
    • Конденсатор 1000 мкФ (2шт).
    • Конденсатор 0,1 мкФ (2 шт.).
    • Динамик (около 4 Ом и 3 Вт) (2 шт.).

    Сборка усилителя

    Собирать схему будет что-то среднее между навесной установкой и печатной платой.В качестве платы будет служить отрезок картона, к нему будут прикреплены все детали.
    Для радиодеталей булавкой проделываем дырочки под ножки. В большинстве случаев ножки выступят в роли дорожек, разводящих всю схему. Первым делом вставляем саму микросхему, дальше к первой ножке припаяем плюсовую ножку конденсатора на 1000 мкФ.



    Рядом с минусовой ножкой припаян резистор на 4,7 Ом, и конденсатор на 0,1 мкФ (конденсатор с маркировкой 104).Также к минусовой ножке конденсатора на 1000 мкФ припаиваем провод, к нему пойдет один из динамиков.


    Все то же самое проделываем с третьей ножкой микросхемы.
    Далее припаиваем ко второй ножке микросхемы плюсовой ножки конденсатора на 10 мкФ и провод, который будет плюсом питания.
    К пятой и восьмой ножкам микросхемы припаиваем плюсовые ножки конденсаторов на 100 мкФ.


    Для шестой и седьмой ножек микросхем припаиваем по два провода — это правый и левый каналы (шестой — правый, седьмой — левый).Так же припаиваем два резистора на 10 ком. Здесь у меня возникла проблема. Был только один резистор на 10 ком. Идти в магазин ради одного резистора неразумно, поэтому пришлось вспомнить кое-что из уроков физики. А именно как рассчитать сопротивление при параллельном подключении двух резисторов. Вот как выглядит формула:


    Но эта формула работает только с двумя резисторами, если их формула more не подходит. У меня нашлись резисторы на 20 и 24 ком, это какие-то старые советские резисторы.


    На нем почти все готово. Осталось разобраться с землей, будет минусовая мощность. Все остальные ножки из конденсаторов на 100; 10; 0,1 мкФ, а также с резисторов на 10 кОм нужно подключать в один жгут. Я подключил всю землю на ножке конденсатора на 100 мкФ, кое-где приходилось соединять проводами. Земля, тоже 4 стопы микросхемы.


    Также у Земли будут минусы динамиков. Теперь припаиваем Jack на 3,5 мм. Медный провод — это земля, красный — этот правый канал припаиваем к шестой ножке микросхемы (к проводу, который выведен ранее), синий — это левый канал, припаиваем к седьмой ножке.


    Плюс, каждый динамик подключен к минусовой ножке конденсаторов на 1000 мкФ. Минусы колонок солдат на общину. Плюс питание — это провод от второй ножки микросхемы, как я уже говорил ранее, минус питание — это земля. Это выполнено по этой схеме. Картон разрезать, если важна компактность схемы, то картон изначально нужно брать поменьше, так как элементов на схеме немного.

    TDA2822 — один из ваших любимых микрокамеров . молодёжь. Микросхема Очень и очень хороша, универсальна и имеет широкий спектр применения. Его можно найти на маломощных колонках мобильного телефона или, скажем, ПК, даже уважающие себя компании очень часто используют именно этот чип в качестве оконечного усилителя мощности в портативных колонках.

    Микросхема имеет достаточно широкий диапазон питающих напряжений от 1,8 до 12 вольт, дает возможность собирать портативные колонки с батарейным или батарейным питанием. Но сегодня поговорим о другом, воспользуемся микросхемой как усилителем для наушников в машине!


    Почему в машине наушники? На самом деле любой автомобилист знает, что иногда приходится ехать с пассажирами, которые, мягко говоря, не любят громкую музыку, а штатные наушники, подключенные к плееру или машине, не могут обеспечить такого уровня А качество звука и корпус оставляет желать лучшего. вовсе не в наушниках, а в усилителе, который их питает.

    TDA2822 один из самых лучших вариантов В данном случае имеет простую схему подключения, компактные размеры как самой микросхемы, так и печатной платы, плюс она достаточно устойчива к вибрации и не нагревается при работе, поэтому в использовании нет необходимости радиаторы, а это экономия места и удобство!

    Микросхема может использоваться как для усиления сигнала от плеера и других аудиоустройств, так и для усиления сигнала с мобильного телефона, как известно, мы очень часто не слышим собеседника при разговоре, и дополнительный усилитель. поможет в таких ситуациях.

    Сама микросхема должна быть подключена к бортовой сети ТС через ограничительный резистор на 11 Ом, иначе с двигателем микросхема может сгореть. выходная мощность доходит до 1 ватта на каждый канал, есть также мостовая схема переключения, которая позволит получить мощность до 2 ватт, но в этом случае формируется только один канал. Но чип может питаться от литиевых таблеток напряжением 3 вольта или от других малогабаритных источников питания.

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
