Lm338 схема включения на 15а

В данной статье расскажем про универсальный блок стабилизированного питания, про их основные требования и сбор схемы описанного блока питания. В различных источниках — интернете, книжных изданиях встречаются схемы стабилизированных источников питания. Как правило, чем совершеннее лучше схема, тем она сложнее. Источники питания стабилизированным напряжением имеющие широкие пределы регулирования выходного напряжения, высокую нагрузочную способность, защиту от превышения тока нагрузки и при этом — низкий коэффициент пульсаций классически состоят из следующих основных элементов:.

Простой блок питания 1.5 — 30В, 5А

Нужны еще сервисы? Архив Каталог тем Добавить статью. Как покупать? Интегральные стабилизаторы этой серии удобны в использовании во множестве иных применений. Некоторые из его нестандартных применений я вам хочу показать.

Простому обывателю при вводе запроса по стабилизаторам в поисковике сразу бросятся в глаза хвалебные или ругательные отзывы о производителях, куча брендов зарубежных стран. Такой массовой неразберихе соответствует жестокая конкуренция, не терпящая в бизнесе просиживания штанов с ожиданием завальных заказов, и активный поиск мечущихся в выборе теоретически неподкованных клиентов.

Интегральная микросхема LM выпускается в двух вариантах корпусов — это в металлическом корпусе TO-3 и в пластиковом TO Расчет параметров стабилизатора LM идентичен расчету LM Онлайн калькулятор находится здесь. Следующие примеры продемонстрируют вам несколько очень интересных и полезных схем питания построенных с помощью LM Схема блока питания обеспечивает регулируемое выходное напряжение от 1,25 до максимума подаваемого входного напряжения, которое не должно быть более 35 вольт. Переменный резистор R1 используется для плавного регулирования выходного напряжения. Эта схема создает выходное напряжение, которое может быть равно напряжению на входе, но ток хорошо изменяется и не может превышать 5 ампер.

Необходимо разработать стабилизатор тока с дискретными значениями токов, то есть 1А, 5А, 10А, 15А Есть десяток LM и десяток LM Управление будет с микроконтроллера путем выставления 5в на определенном пине.

СТАБИЛИЗАТОРЫ ДЛЯ ПИТАНИЯ МИКРОСХЕМ

Технические характеристики стабилизатора LM338:

• Обеспечения выходного напряжения от 1,2 до 32 В.
• Ток нагрузки до 5 A.
• Наличие защиты от возможного короткого замыкания.
• Надежная защита микросхемы от перегрева.
• Погрешность выходного напряжения 0,1%.

Интегральная микросхема LM338 выпускается в двух вариантах корпусов — это в металлическом корпусе TO-3 и в пластиковом TO-220:

Примеры применения стабилизатора LM338 (схемы включения)

Следующие примеры продемонстрируют вам несколько очень интересных и полезных схем питания построенных с помощью LM338.

Простой регулируемый блок питания на LM338

Данная схема — типовое подключение обвязки LM338. Схема блока питания обеспечивает регулируемое выходное напряжение от 1,25 до максимума подаваемого входного напряжения, которое не должно быть более 35 вольт.

Переменный резистор R1 используется для плавного регулирования выходного напряжения.

Простой 5 амперный регулируемый блок питания

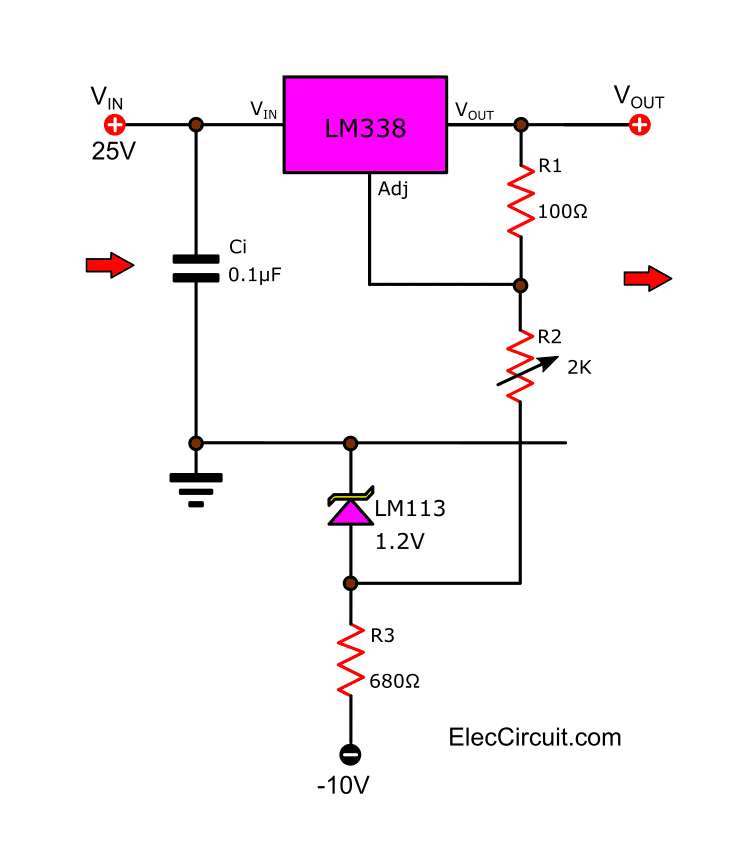

Эта схема создает выходное напряжение, которое может быть равно напряжению на входе, но ток хорошо изменяется и не может превышать 5 ампер. Резистор R1 точно подобран таким образом, чтобы поддерживать безопасные 5 ампер предельного тока ограничения, которые могут быть получены из цепи.

Регулируемый блок питания на 15 ампер

Как уже было сказано ранее микросхема LM338 в одиночку может осилить только 5А максимум, однако, если необходимо получить больший выходной ток, в районе 15 ампер, то схема подключения может быть модифицирована следующим образом:

В данном случае используются три LM338 для обеспечения высокой токовой нагрузки с возможностью регулирования выходного напряжения.

Переменный резистор R8 предназначен для плавной регулировки выходного напряжения

Источник питания с цифровым управлением

В предыдущей схеме источника питания, для осуществления регулировки напряжения использовался переменный резистор. Ниже приведенная схема позволяет посредством цифрового сигнала подаваемого на базы транзисторов получать необходимые уровни выходного напряжения.

Величина каждого сопротивления в цепи коллектора транзисторов подобрана в соответствии с необходимым выходным напряжением.

Схема контроллера освещения

Кроме питания, микросхема LM338 также может быть использована в качестве светового контроллера. Схема показывает очень простую конструкцию, где фототранзистор заменяет резистор, который используется в качестве компонента для регулировки выходного напряжения.

Лампа, освещенность которой необходимо держать на стабильном уровне, питается от выхода LM338. Ее свет падает на фототранзистор. Когда освещенность возрастает сопротивление фоторезистора падает и выходное напряжение уменьшается, а это в свою очередь уменьшает яркость лампы, поддерживая ее на стабильном уровне.

Зарядное устройство 12В на LM338

Следующую схему можно использовать для зарядки 12 вольтовых свинцово-кислотных аккумуляторов. Резистором R* можно задать необходимый ток зарядки для конкретного аккумулятора.

Путем подбора сопротивления R2 можно скорректировать необходимое выходное напряжение в соответствии с типом аккумулятора.

Схема плавного включения (мягкий старт) блока питания

Некоторые чувствительные электронные схемы требуют плавного включения электропитания. Добавление в схему конденсатора С2 дает возможность плавного повышения выходного напряжения до установленного максимального уровня.

Схема термостата на LM338

LM338 также может быть настроен для поддержания температуры обогревателя на определенном уровне.

Здесь в схему добавлен еще один важный элемент — датчик температуры LM334. Он используется как датчик, который подключен между adj LM338 и землей. Если тепло от источника возрастает выше заданного порога, сопротивление датчика понижается, соответственно, и выходное напряжение LM338 уменьшается, впоследствии уменьшая напряжение на нагревательном элементе.

(729,7 KiB, скачано: 6 631)

Простой, удобный прецизионный стабилизатор накала для лампового УМЗЧ

Конструируя блок питания для лампового усилителя мощности звуковой частоты (УМЗЧ) высокого качества, вопросам выбора, проектирования блока питания (БП) следует уделять также значительную часть своего времени и внимания, особенно, это касается однотактных выходных каскадов, где сигнальные токи проходят и через элементы БП.

Хороший способ повысить параметры усилителя – применение стабилизации напряжений питания. В усилителях мощности это позволит менее зависеть от сетевых капризов, снизить уровень фона, безопасно использовать лампы в режимах близких к предельным, уменьшить массу и габариты прибора. В некоторых специальных малосигнальных усилителях ЗЧ (например, микрофонных, предварительных или усилителях-корректорах для воспроизведения грамзаписи), часто, стабилизация питания – единственный способ получит приемлемый уровень шумов. Следует, однако, помнить, что необходимо стабилизировать все напряжения питания (а минимум их два — в триодном каскаде с автоматическим смещением — +Ua, и напряжение накала). В противном случае, при изменении сетевого напряжения изменится и нестабилизированное напряжение (а часто забывают именно о стабилизации напряжения накала), что вызовет изменение других важных параметров лампы. При этом есть хорошие шансы на выход лампы за предельно допустимые режимы, не говоря о расчетных. Т.е. следует стабилизировать и накал ламп.

Помним, что прямонакальные лампы с катодом-нитью рекомендуют нагревать переменным током, так они равномернее изнашиваются и ресурс их выше. При питании накалов таких ламп постоянным током, при каждом включении прибора лучше менять его полярность.

С лампами маломощными, в предварительных каскадах усилителя, обычно преотлично управляются классические КРЕН-LM. Нити накаливания парных или просто одинаковых ламп удобно соединить последовательно и использовать напряжение -12.6 В. «Вольтдобавка» к стандартным напряжениям микросхем получается включением кремниевого (+0,6…0,8 В) или германиевого (+0,2…0,3 В) диода в разрыв среднего вывода микросхемы. Тем не менее, у этих микросхем есть ряд недостатков ограничивающих их применение, особенно для ламп выходных каскадов с токами накалов выше 1 А.

Представленный несложный стабилизатор накала взят с сайта Клаусмобиль и свободен от многих недостатков присущих аналогам.

-Входное напряжение (переменное) 11 . . 24 V -Выходное напряжение регулируется от 6.0V (R4, R5 как на схеме) или от 2.5V up (R4=0) -Минимальное падение напряжения зависит только от сопротивления канала (до 0.07 В/А с IRFP150. Впрочем, это уже не режим стабилизации) -Предельный ток нагрузки — практически, зависит только от теплоотвода. -Выходное сопротивление по постоянному току (включая 30 см проводки сечением 0.5кв.мм.) 0.01 Ом -Схема стабильна на любые реальные нагрузки -Мягкий старт (задержка включения 0.5с + плавное нарастание до 12В за 1с) -Шум на выходе — не смог обнаружить (ток нагрузки 1А, падение на транзисторе 0.5В, мультиметр 200мВ, 4 знака)

В реальной схеме номиналы изменены: C03, C04 1000мкФ 35В, С05 2200 мкФ 25В, R2 1kOm 1Вт. Заземляться может как выход 0V, так и +12V, и средняя точка накальных нитей, и вывод (не силовой!) +6V. Как с шумами в схеме получится, так и заземлять. Диоды главного моста — 10 А, диоды умножителя — любые 100В, 1А минимум.
Что потребовалось для работы.
Набор инструментов и материалов для изготовления печатной платы (ПП), набор инструментов для электромонтажа, измерительные приборы, мелочи.

Печатная плата стабилизатора разработана в программе Sprint-Layout. Было изготовлено две отдельных платы стабилизаторов +12.6 В (последовательно соединенные накалы выходных ламп, последовательно соединенные накалы маломощных ламп) устанавливаемых на общем радиаторе. Оба имеют одинаковую конструкцию и элементы, только второй экземпляр с несколько измененной топологией для более удобного монтажа R6-R8, С7,С8. Размеры и компоновка плат определялись их расположением в конструкции. Регулирующие транзисторы – IRF540 смонтированы навыворот, со стороны печатного монтажа и при установке на радиаторе охлаждения прижимаются к нему спиной — металлическими фланцами. Все выводы схемы для внешнего сообщения с усилителем сделаны с учетом одностороннего доступа к плате.

ПП получилась простой и без SMD элементов, при ее изготовлении применен ручной способ нанесения лакового защитного рисунка – стеклянным рейсфедером.

Заготовка фольгированного стеклотекстолита зачищалась от окислов, на нее накладывался и закреплялся (отгибы, липкая лента с обратной стороны) рисунок дорожек, центры отверстий накернивались, рисунок удалялся. Заготовка сверлилась сверлом ø1,0 мм, отверстия для более крупных элементов рассверливались сверлом 1.5 мм, для крепежа ø3 мм. Просверленные отверстия зачищались некрупной наждачной бумагой от заусенцев.

Рисунок наносил битумным лаком, высохший ретушировал шилом, травил в растворе хлорного железа.

Защитный лак после травления удалил ацетоном, дорожки залудил.

Сборка платы.

Большой оксидный конденсатор (С1,С2) положил на бочок и закрепил двумя скобочками из нетонкой луженой проволоки. Для уменьшения общей высоты платы. Многие двухвыводные элементы устанавливал торчком, это кроме прочего позволило иметь удобные точки для внешнего подключения (учитывая трудность доступа к обратной, печатной стороне).

Регулирующий транзистор установлен со стороны печатного монтажа, металлическим фланцем к радиатору. При установке платы, винты крепежа (по оси пластиковой части транзистора) надежно прижимают его к теплоотводу.

Пробное включение.

В собранной плате проверил правильность монтажа, подключил к штатному трансформатору будущего усилителя. На холостом ходу переменным резистором R5 установил 12 В, затем подрегулировал под нагрузкой. Ею послужила ГУ-50 с кривой электродной системой (накал 12 В). Никаких неожиданностей не было, все работает штатно. При токе накала около 700 мА нагрев железки в районе установки транзистора – едва заметен на ощупь.

Сборка блока выпрямителей-стабилизаторов.

Для натурного макета усилителя собрал блок выпрямителей-стабилизаторов. Радиаторы штатные, крепления (боковые стенки) пока упрощенные. Для установки на деревянное шасси и испытаний-настройки. После отработки схемы, ее придется разобрать для отделки элементов, изготовления и монтажа дополнительных декоративных. Попробую изобразить некую техническую фантазию.

Платы стабилизаторов накала и плата с двумя стабилизаторами анодного напряжения размещены на разных, но одинаковых алюминиевых игольчатых радиаторов. Размещение с учетом высоты элементов плат, так, чтобы уменьшить толщину сборки. Под металлические фланцы регулирующих транзисторов подкладывается слюдяная пластинка, с двух ее сторон – чуток КТП-8.

Две временных боковых стенки вырезаны из оцинкованной стали, в торцах оснований радиаторов просверлены по три глухих отверстия 2.5 мм, нарезана резьба М3. Все как обычно – два номера метчиков, оборот вперед-пол оборота назад для скалывания стружки. При нарезании резьбы в алюминии, в качестве смазки используется керосин. Метчики удобно отчищать от забившейся мелкой стружки старой зубной щеткой.

Блок стабилизаторов будет стоять на верхней панели усилителя рядом с сборкой трансформаторов (в кожухе). Они одинаковой высоты. Трансформаторы (накал сверху, внизу анодное) применены на однотипных магнитопроводах, они удобно ставятся друг на друга и свинчиваются через крепежные отверстия.
