Всем привет!

В сегодняшнем обзоре речь пойдет об очередном конструкторе после сборки которого получится понижающий модуль на LM338K, а проще говоря — регулируемый блок питания 🙂 Причиной его покупки стал мой интерес к конструкторам подобного рода, а так же возможность использовать собранный гаджет в последующем.

Продавец конструктора был выбран совершенно случайно, но, несмотря на это, сработал он неплохо. После обмена парочкой сообщений мы договорились, что посылка будет отправлена с полноценным треком (естественно, за дополнительную плату). Отправил он ее на следующий день после оплаты. Если кому-нибудь интересен маршрут следования посылки из Китая в Беларусь, то посмотреть его можно здесь.

На почте мне выдали небольшой полиэтиленовый пакет серого цвета внутри которого и находился заказанный мною набор для самостоятельной сборки. Поставляется он в «заводской» упаковке, которая представляет собой небольшой запаянный со всех сторон пакет.

Срезав одну из сторон можно заглянуть внутрь и посмотреть на содержимое посылки. Внутри оказалась монтажная плата, крепление индикатора, четыре винта и парочка резисторов, а так же еще два пакетика поменьше.

Высыпаем содержимое всех пакетиков на стол. Получается небольшая кучка разнообразных радиодеталей.

Некоторые детали пришлось извлекать из вентилятора будущей системы активного охлаждения:

Основной элемент будущего блока питания — регулируемый стабилизатор LM338K. Данный стабилизатор напряжения, производства Texas Instruments, является универсальной интегральной микросхемой, которая может быть подключена многочисленными способами для получения высококачественных цепей питания. Интегральная микросхема LM338K выпускается в двух вариантах корпусов — это в металлическом корпусе TO-3 (как раз наш случай) и в пластиковом TO-220.

Технические характеристики стабилизатора LM338K:
— Обеспечения выходного напряжения от 1,2 до 32 В;
— Ток нагрузки до 5 A;
— Наличие защиты от возможного короткого замыкания;
— Надежная защита микросхемы от перегрева;
— Погрешность выходного напряжения 0,1%.

Выглядит она следующим образом:

К качеству изготовления элементов конструктора претензий у меня нет. Все, включая монтажную плату, выглядит прилично, откровенного брака нигде не видно. Разве что за время транспортировки ножки почти всех элементов погнулись, но на работоспособности конструкции это никак не скажется.

В принципе, больше ничего интересного в отдельно валяющихся элементах нет, а значит можно переходить к сборке блока питания. Как обычно, начинаем с самых маленьких элементов. Хотя тут надо сказать, что маленьких элементов тут не так уж и много, тут вообще монтажных элементов не очень много. Так что данный набор отлично подойдет даже начинающему радиолюбителю 🙂 Сперва резисторы, диоды, клеммник, диодный мост KBL608, стабилизатор напряжения LM7812.

Кстати, помните те резисторы, которые лежали отдельно от других элементов? Так вот, в комплекте их четыре, а нужен только один… А вот диодов в комплекте два, хоть на плате разметка под три. Такое чувство, что комплектовал набор не сильно трезвый китаец 🙂

Следующим этапом была установка огромных конденсаторов, сбрасываемого предохранителя 30V3A, а так же переключателя на выходные контакты.

И в завершение устанавливаем все остальное: стабилизатор вместе с радиатором, потенциометр, диод, вентилятор, LED индикатор, выходные контакты и так далее. После окончательной сборки получается довольно симпатичный блок питания на медных ножках, который выглядит следующим образом:

Для того, чтобы прикрепить индикатор вольтметра в корпусе вентилятора необходимо проделать отверстия, так как комплектные саморезы могут расколоть пластик.

Ну что же, осталось дело за малым — проверить как работает собранное устройство. Но перед тем, как это сделать, думаю, будет не лишним ознакомить вас с его характеристиками (гуглоперевод текста со странички продавца, но все более-менее понятно):
— Вход постоянного тока: 3-35 В;
— Вход переменного тока: 1-25 В;
— Выход постоянного тока: 1,2-30 В;

— Максимальный ток: 3 А;
— Ввод и вывод минимального перепада напряжение: 3 В;
— Максимальная потребляемая мощность: 50 Вт;
— Размер: 9. 6cm * 5.8cm;

— Вес: 146.6g.

Теперь, зная все это, подключаем его к блоку питания на 12В — вентилятор начинает крутиться, а на вольтметре появляются первые данные.

Питание собранного модуля осуществляется от блока питания 12В 5А. Без нагрузки потребление активной энергии составило 2,6Вт, максимальное напряжение на выходных контактах модуля — 9,16В.

Дабы установить соответствие этих данных истине воспользуемся мультиметром.

Попробуем немного уменьшить напряжение.

Как видно, проблем с регулировкой нет — все в пределах заявленных характеристик. Минимальное напряжение, которое способен выдать модуль — 1,16В.

При данном напряжении диод, свидетельствующий о работе выходных клемм не светится 🙂 Кроме того, для их включения/отключения имеется специальный переключатель, правда, зачем он вообще надо я не особо понял…

Подводя итог всему, что тут было написано, хочу сказать, что данный набор для самостоятельной сборки можно рекомендовать к приобретению, как минимум, по двум причинам. Во-первых, процесс его сборки будет интересен всем тем, кто увлекается подобными вещами. Во-вторых, собранный модуль можно использовать в последующем в случае необходимости подачи питания, скажем в 6-9В и т.д. Лично меня данная покупка удовлетворила полностью, жаль только, что некоторых деталей изначально не хватало…

На этом, пожалуй, все. Спасибо за внимание и потраченное время.

схемы включения, цоколевка + аналоги

Содержание

1. Внешний вид и цоколевка LM317
2. Структурная схема, принцип работы
3. Технические параметры
4. Datasheet на русском
5. Виды корпусов
6. Аналоги
7. Чем отличаются LM317T и LM317
8. Ключевые отличия LM317 от L7805CV
9. Основные схемы включения LM317t
10. Описание схем с применением LM317
11. Лабораторный блок питания
12. Стабилизатор тока для светодиодов
13. Можно ли проверить LM317T мультиметром

Среди электронщиков-любителей, да и профессионалов, популярностью пользуется интегральный стабилизатор напряжения LM317. При своей дешевизне и простоте применения, он позволяет строить источники питания с неплохими параметрами.

Внешний вид и цоколевка LM317

LM317 в различных исполнениях

Стабилизатор напряжения LM317 выпускается в различных корпусах, но в большинстве случаев выглядит, подобно транзистору различных размеров – пластиковый (реже – металлический) кейс с тремя выводами. Некоторые модификации выпускаются в корпусе SO-8, который выглядит, как микросхема с 8 выводами.

Микросхема содержит три вывода. Их функции:

1. IN – вход, на него подается напряжение питания.
2. OUT – выход, с него снимается стабилизированное напряжение.
3. ADJ – используется для настройки выхода.

Расположение выводов микросхемы в различных корпусах

Распиновка зависит от исполнения, но несложно запомнить, что для трехвыводных корпусов вывод ADJ находится слева. Корпус SO-8 хоть и содержит 8 ножек, функционально микросхема все равно имеет лишь три перечисленных вывода – некоторые пины у этого кейса запараллелены. Это может облегчить разводку печатных плат.

Распиновка интегрального стабилизатора в корпусе SO-8

Структурная схема, принцип работы

Внутренняя структура LM317

Анализируя внутреннюю структуру микросхемы, несложно заметить, что она представляет собой стабилизатор линейного типа. Принцип работы таких стабилизаторов – перераспределение энергии между ключевым элементом и нагрузкой. Недостатками такой схемы является необходимость значительного превышения входного напряжения над выходным, а также тот факт, что через ключ течет тот же ток, что и через нагрузку. Все это снижает КПД регулятора напряжения, но на токах до 3 ампер перевешивает простота использования и дешевизна микросхемы.

Схема регулирования напряжения с помощью LM317

Для применения LM317 в качестве регулируемого стабилизатора напряжения потребуется делитель напряжения из двух резисторов, подключенный между выходом микросхемы и общим проводом. Средняя точка делителя подключена к выводу ADJ. Принцип работы заключается в том, что регулятор старается установить между выводами OUT и ADJ напряжение, равное Vref=1,25 вольта, изменением выходного напряжения. Например, ток нагрузки увеличился, что вызывает просадку напряжения. Соответственно, уменьшился ток, протекающий через верхний резистор делителя, что вызвало снижение падения напряжения на нем. Микросхема будет увеличивать выходной уровень (и ток через оба плеча делителя) до тех пор, пока падение напряжения на верхнем резисторе не станет вновь равным 1,25 вольт. При увеличении выходного уровня процессы пойдут в обратную сторону. Таким образом происходит стабилизация.

Подбирая соотношения резисторов делителя, можно установить выходное напряжение в пределах 1,25..37 вольт. При этом можно пользоваться соотношением Uвых=Vref*(1+R1/R2).

Мнение эксперта

Становой Алексей

Инженер-электроник. Работаю в мастерской по ремонту бытовых приборов. Увлекаюсь схемотехникой.

Задать вопрос

На практике выходное напряжение зависит еще от одного паразитного параметра – тока в цепи вывода ADJ (Iadj на рисунке). По декларации производителей он составляет не более 4 мкА, по итогам практических замеров он может быть в несколько раз больше. В итоге формула выходного напряжения выглядит, как Uвых=Vref*(1+R1/R2)+ Iadj*R2.

Технические параметры

Основной параметр – пределы установки выходного уровня – упомянут выше. Он составляет, как сказано, 1.25..37 вольт. Выходной ток микросхемы при установке на радиатор может достигать 1,5 А, без теплоотвода надо избегать повышения тока сверх 0,1 А.

Даже если ток превысит допустимый, сработает защита от сверхтока, и напряжение на выходе снизится до минимума.

Еще один важный параметр для любого линейного стабилизатора – падение напряжения на микросхеме, определяющее разницу между входом и выходом. Производители этот параметр явно не указывают, но есть упоминание о минимально возможном входном уровне, равном 3 вольтам. Логично предположить, что при этом на выходе будет тоже минимум – 1,25 вольт. На самом деле, при анализе схемы становится очевидным, что выходной каскад представляет собой эмиттерный повторитель, который «раскачивается» от другого эмиттерного повторителя. Падение напряжения на переходах двух транзисторов составит не менее 1,2 вольта, плюс запас на регулирование. Поэтому вряд ли микросхема будет обеспечивать стабилизацию при такой разнице входного и выходного уровней, потребуется значительно большее превышение входа над выходом. Исходя из того, что внутренние цепи содержат узлы на стабилитронах с Uст=6,3 вольта, можно говорить о том, что эффективная стабилизация начнется примерно тогда, когда напряжение на входе превышает требуемое выходное примерно на 7 вольт.

Datasheet на русском

Остальные характеристики LM317 можно посмотреть в даташите.

Виды корпусов

Микросхема выпускается в различных корпусах, наиболее распространен вариант корпуса TO-220. Особенностью этого корпуса является возможность крепления микросхемы на радиатор, за счет этого максимальный выходной ток составляет 1,5 А.

Также винтом можно крепить и вариант стабилизатора в более современной модификации ISOWAT-220 (TO-220FP), при наличии теплоотвода с микросхемы можно снять тот же ток. Различные корпуса обозначаются дополнительной литерой в маркировке микросхемы – по обозначению LM317T можно понять, что это стабилизатор в оболочке TO-220, а ISOWAT-220 обозначается буквой P. Микросхема LM317D2T выпускается в корпусе D2PAK, крепится к теплоотводящей поверхности пайкой и тоже выдерживает ток до 1,5 А.

Остальные варианты стабилизатора выпускаются в кейсах, не предполагающих внешнего отвода тепла, поэтому они рассчитаны на меньшую нагрузку. Соответствие микросхем типам корпусов приведено в таблице.

Обозначение	Наибольший отдаваемый ток, А	Тип корпуса
LM317LZ	0,1	ТО-92
LM317K	0,1	ТО-3
LM317LD	0,2	SO-8

Аналоги

Некоторые производители выпускают микросхемы (полные аналоги LM317) под своей, фирменной маркировкой. Чаще всего она содержит цифры 317:

• GL317;
• SG317;
• UPC317.

Эти изделия легко идентифицировать по наличию трех выводов и узнаваемой цифре. Некоторые изготовители полностью изменяют обозначение (например, ECG1900). Чтобы определить назначение такой микросхемы, придется заглянуть в даташит.

Отечественная промышленность выпускает микросхему КР142ЕН12. Она тоже является полным аналогом 317-го стабилизатора, но изготавливается только в корпусе ТО-220.

Существует микросхемы, аналогичные LM317, но имеющие измененные характеристики (в сторону улучшения). Ток до 3 ампер может отдавать LM350, а если нужен выходной ток до 5 ампер, понадобятся LM338 или LM138. А когда необходимо получить выходное напряжение до 60 вольт, с этой задачей справятся LM317HV, LM117HV (HV означает high voltage).

Чем отличаются LM317T и LM317

При поиске схем на этом интегральном стабилизаторе можно встретить ссылки как на узлы на микросхеме LM317, так и на LM317T. У неискушенного электронщика может возникнуть вопрос – чем эти микросхемы отличаются. На самом деле — ничем. Линейка под общим названием LM317 содержит несколько микросхем – полных аналогов, они отличаются лишь корпусом. Тип корпуса, как сказано выше, обозначается дополнительной литерой. Поэтому LM317T – это всего лишь LM317 в корпусе TO-220, и характеристики LM317T аналогичны параметрам LM317 с другим буквенным индексом (или без него), за исключением, в некоторых случаях, выходного тока.

Ключевые отличия LM317 от L7805CV

Основным отличием этих двух интегральных стабилизатора друг от друга является то, что L7805 является устройством с фиксированным выходным напряжением. Он не имеет входа ADJ, вместо него имеется вывод GND, подключаемый непосредственно к общему проводу. Зато L7805 не требует делителя из двух резисторов.

Мнение эксперта

Становой Алексей

Инженер-электроник. Работаю в мастерской по ремонту бытовых приборов. Увлекаюсь схемотехникой.

Задать вопрос

На самом деле на микросхеме L7805 можно получить напряжение, отличное от 5 вольт, но только в большую сторону. Для этого потенциал вывода GND надо повысить на уровень Uсм. Тогда на выходе микросхемы будет 5+ Uсм вольт. Вариант подобного включения совместно со стабилитроном показан на рисунке.

Увеличение выходного напряжения L7805 с помощью стабилитрона

Основные схемы включения LM317t

Практическая схема включения LM317

Основная схема включения в качестве стабилизатора напряжения с фиксированным выходом рассмотрена выше. на практике к микросхеме надо добавить на входе и на выходе конденсаторы для более устойчивой работы. С1 и С2 устанавливают при значительном расстоянии от микросхемы до фильтров выпрямителя, а С3 улучшает коэффициент стабилизации. Его ёмкость не надо выбирать больше 100 мкФ во избежание большого броска тока на заряд.

Резистор R1 оптимально должен иметь сопротивление 240 Ом.

Другие схемы можно найти в даташите. Логично вместо нижнего резистора делителя использовать потенциометр. Тогда выходное напряжение можно регулировать.

Схема регулируемого стабилизатора, рекомендуемая производителем

Уже упоминалось, что регулятор старается держать Vref постоянным, изменяя ток через делитель. Если потребителя включить на место нижнего по схеме резистора, то LM317 будет держать ток в нагрузке неизменным

Схема стабилизации тока

Выполнение стабилизатора тока на LM317 потребует лишь одного добавочного резистора. Формула для задания тока нагрузки приведена на схеме.

Здесь также придется учесть паразитный ток Iadj.

Схема мощного регулятора напряжения

Если выходного тока в 1,5 А недостаточно, то параллельное соединение двух или более микросхем – не лучшая идея. Мощность LM317 можно повысить, добавив внешний составной транзистор.

Описание схем с применением LM317

В интернете и технической литературе можно найти различные практические схемы с применением микросхемы LM317.

Лабораторный блок питания

Схема лабораторного блока питания на LM317+LM301A

Можно собрать сетевой блок питания на LM317, выходное напряжение которого регулируется от 1,25 до 30 вольт. Напряжение стабилизируется и регулируется стабилизатором LM317 в стандартном включении. Для установки выходного уровня нижнее плечо делителя выполнено с применением потенциометра R5. Для увеличения выходного тока применен мощный внешний транзистор T1.

Схема ограничения тока выполнена на операционном усилителе LM301A, включенном по схеме компаратора. Уровень срабатывания устанавливается потенциометром Р2. Датчиком тока служит шунтовой резистор R5. При срабатывании защиты вывод ADJ оказывается соединенным с общим проводом и выходное напряжение уменьшается до минимума.

Статья в тему: Схемы и сборка самодельного блока питания с регулировкой напряжения

Стабилизатор тока для светодиодов

Схема драйвера

Включив интегральный стабилизатор по стандартной схеме стабилизации тока, можно получить крайне простой, но эффективный драйвер для светодиодов (единичного LED или цепочки). Он содержит всего две детали — микросхему и резистор, чье сопротивление вычисляется по формуле R=1,25/Iпотр, где Iпотр – ток стабилизации.

При использовании данной схемы на вход стабилизатора надо подавать напряжение, достаточное для зажигания последовательной цепочки светодиодов.

Можно ли проверить LM317T мультиметром

Полная принципиальная схема LM317

Внутренняя структура микросхемы LM317 достаточно сложна, и достоверно определить исправность с помощью мультиметра в режиме прозвонки не получится – внутренние цепи для подключения щупов тестера недоступны. Однако, мультиметром можно обнаружить явные неисправности микросхемы:

• короткое замыкание между входом и выходом;
• короткое замыкание между входами.

Если эти проблемы отсутствуют, это хороший признак, но с уверенностью говорить об исправности интегрального стабилизатора нельзя.

Для достоверной проверки микросхемы можно собрать простой стенд по схеме стабилизатора напряжения с делителем из двух резисторов. Напряжение на выходе должно соответствовать установленному с помощью этого делителя.

Микросхема LM317 не идеальна. Наряду с достоинствами она имеет и недостатки – низкий КПД (впрочем, свойственный всем линейным стабилизаторам), несоответствие некоторых фактических характеристик заявленным, явные ошибки в даташите, не лучший вариант работы защиты от перегрузки и т. п. Но зная эти проблемы и грамотно их обходя при создании схем, вполне возможно строить на этой микросхеме хорошо работающие и недорогие узлы.

Подробное техническое описание и прикладные схемы

Интегральная схема LM338 является частью интегральных схем серии LM производства National Semiconductor. Схема приложения LM338 аналогична LM350 или LM317 с точки зрения простоты использования и небольшого количества компонентов. Однако LM317 имеет меньший ток, чем LM338. В сегодняшнем посте мы обсудим схему IC LM338 на основе ее характеристик, приложений, конфигурации выводов и многих других.

Что такое lm338 IC?

Кроме того, он прост в использовании, поскольку для установки выходного напряжения требуется всего два резистора. Более того, его схема регулирования нагрузки и линейного регулирования делает его исключительно надежным по сравнению с другими коммерческими источниками питания.

Примечание;

• Несмотря на то, что конденсаторы не нужны, на расстоянии 6 дюймов/150 мм от конденсаторов входного фильтра потребуется входной обходной конденсатор.
• Кроме того, вы можете добавить дополнительный выходной конденсатор для улучшения переходных характеристик.
• Наконец, вы можете обойти клемму регулировки регулятора, чтобы создать сильное подавление пульсаций.

（электронная интегральная схема）

LM338 Расположение выводов ИС и конфигурация

Конфигурация микросхемы LM338 имеет расположение выводов с тремя выводами. Терминалы есть;

Контакт 2/ Входной контакт: Принимает сигналы постоянного тока.

Контакт 1/ Регулировочный контакт: Устанавливает/регулирует желаемое выходное напряжение.

Контакт 3/Выходной контакт: Генерирует выходное напряжение, фильтрует его через фильтрующий конденсатор и посылает на выход схемы.

Характеристики и применение микросхемы LM338

Несколько функций микросхемы LM338:

• Регулируемый выход в диапазоне от 1,2 В до 37 В,
• Выход с защитой от короткого замыкания,
• Номинальный выходной ток 5 А,
• Специфицированный тепловой регулирование,
• Регулирование нагрузки при 0,1 %,
• Стандартный трехвыводной транзисторный корпус,
• Указанный пиковый/максимальный выходной ток 7 А, и
• Ограничение тока постоянно зависит от температуры.

Кроме того, микросхема LM338 имеет следующие приложения:

• Зарядные устройства,

(зарядные устройства).

• Регулируемые источники питания и
• Регуляторы постоянного тока.

Калькулятор напряжения базовой схемы LM338

Теперь давайте посмотрим на схему приложения LM338 ниже. Вам понадобится всего два резистора, чтобы установить постоянное выходное напряжение, а калькулятор регулятора напряжения изменяет значение выходного напряжения, установленного R2 и запрограммированного R1.

Таким образом, расчет выходного напряжения для микросхемы LM388 включает формулу;

Vout = 1,2 В × {1 + R2/R1} + ladj × R2

Ladj иногда имеет низкий ток около 50 мкА. В этом случае рекомендуется более короткая формула; Vвых = 1,2 В × {1 + R2/R1}.

Рабочая схема микросхемы LM338

Принципиальная схема LM338 содержит несколько электронных компонентов, таких как внешние конденсаторы, транзисторы, резисторы и стабилитроны.

Схема микросхемы LM338

120 Ом подходит R1 для регулятора IC LM338. Однако вы также можете использовать такие значения, как 220 Ом или 150 Ом для R1. Кроме того, вы можете настроить регулятор напряжения LM338 для управления током цепи.

6. Схема применения LM338

На следующем занятии будут рассмотрены практические примеры применения IC LM338 и схемы питания. Они просты в применении, поэтому эффективны как для новичков, так и для профессионалов.

Использование одного элемента управления для настройки нескольких модулей LM338

Описание; Вы можете использовать один потенциометр для управления несколькими модулями схемы LM388, как показано на схеме ниже.

Принципиальная схема многих модулей IC LM338 с использованием одного элемента управления

Схема LM388 в качестве схемы управления освещением

Вы также можете использовать LM388 в качестве управления освещением.

Что касается схемы, фототранзистор заменяет стандартный резистор, который регулирует выходное напряжение. Более того, выход IC питает свет, которым нужно управлять, прежде чем позволить ему попасть на фототранзистор.

Схема контроллера света

Затем увеличение освещенности вызывает уменьшение мощности фототранзистора. В свою очередь, падение значения притягивает штифт Adj микросхемы дальше к земле. Это вызывает снижение выходного напряжения и световой засветки, а значит, поддерживает постоянное свечение лампы.

Цепь контроллера нагревателя

Вы можете настроить IC LM388 для управления температурой многих параметров, таких как нагреватель. Вам понадобится еще одна интегральная схема (IC LM334) в качестве датчика для принципиальной схемы. Соедините землю IC LM334 с IC LM338 и перекрестите контакт Adj.

Цепь контроллера нагревателя

По мере того, как тепло от источника постепенно увеличивается выше заданного порога, датчик LM334 уменьшает свое сопротивление. Впоследствии выходное напряжение LM338 падает, что снижает напряжение на нагревательном элементе.

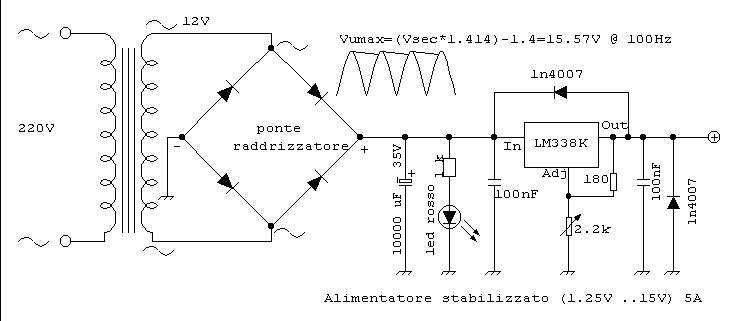

Простая схема источника питания LM338 с регулируемым напряжением 13 В, 5 А

В данном случае используется схема простого формата, включающая микросхему LM338.

Схема имеет регулируемый выходной сигнал в диапазоне от 1,2/1,25 В до максимального входного напряжения менее 37 В.

• Резистор R2 непрерывно изменяет выходное напряжение.
• Кроме того, диоды D3 и D2 выполняют функцию защитных диодов.
• T1 — первичный трансформатор на 230 В.
• Затем вы можете использовать потенциометр VR, подключенный к Adj (регулировочный контакт), чтобы изменить выходное напряжение.
• C3 и C2 — развязывающие конденсаторы, а C5 и C1 — конденсаторы фильтра.

A 13V 5A регулируемое напряжение LM338 электрическая схема

Принцип работы

Для работы схемы используется описанный ниже процесс.

• Трансформатор понижает напряжение с 230 В переменного тока до 15 В.
• Затем напряжение проходит через диодный мостовой выпрямитель и становится пульсацией постоянного тока.
• Перед попаданием на микросхему LM338 сигнал постоянного тока проходит через конденсатор фильтрации помех.
• В конденсаторе сигнал проходит через контакт 2, контакт 1 и, наконец, контакт 3, чтобы дать общий выходной сигнал цепи.

Вот несколько советов, которые следует учитывать при настройке цепи:

• Во-первых, установите радиатор в микросхему LM338 при ее подключении, чтобы предотвратить повреждение выходного транзистора и перегрев.
• Во-вторых, вы можете использовать переключатель S1 в качестве переключателя ВЫКЛ/ВКЛ.
• Диоды на 5 А и трансформатор на 8 А могут сделать этот самодельный проект немного дороже. Так что настраивайте его только при необходимости.
• Опять же, если вы не можете найти мостовой диод на 5А, вы можете сделать его с диодами, например SR520.
• При необходимости вы можете подключить дополнительный предохранитель на 6 А последовательно с выходной клеммой +ve.

Схема зарядного устройства с 12-вольтовым регулятором тока

На приведенной ниже схеме в качестве зарядного устройства используется свинцово-кислотный аккумулятор на 12 В. Таким образом, убедитесь, что вы выбрали соответствующие резисторы (R1 и R2), чтобы определить желаемый уровень тока 12-вольтовой батареи.

Схема цепи зарядного устройства с регулятором тока 12 В

Вы можете дополнительно настроить резистор R2 для получения других напряжений при зарядке разных аккумуляторов.

Резюме

Итак, микросхема LM338 является надежным компонентом электронных устройств благодаря терморегулированию и трехвыводному транзисторному корпусу. Помимо этого, он также имеет зависящее от времени ограничение тока.

Наша подробная статья дает вам обзор того, что вы можете встретить в техническом описании микросхемы LM338. Более того, мы обсудим несколько схем приложений LM338, которые вы можете создать.

Все еще не в курсе технологии LM338 IC? Пожалуйста, свяжитесь с нами для получения дополнительной помощи.

Как спроектировать регулируемый стабилизатор тока 5А с помощью LM338?

спросил 1 год, 1 месяц назад

Изменено 1 год, 1 месяц назад

Просмотрено 602 раза

\$\начало группы\$

Недавно я заинтересовался лазерными диодами и хотел бы управлять одним из них (NUBM08), не разрушая его. Просматривая Интернет, я узнал, что для этого можно создать множество устройств, одно из которых называется «линейный регулятор». В большинстве случаев регулятор тока, который люди используют для таких задач, основан на регуляторе напряжения LM317. Однако в техническом описании NUBM08 указано, что его рабочий ток составляет около 3 А при рабочем напряжении от 3,6 до 4,8 В.

Теперь LM317 нельзя использовать с током более 1,5 А, поэтому я подумал, что могу просто заменить его на LM338 с более высоким номиналом, который поддерживает до 5 А.

Схема, которую я имел в виду, была вот такой, которую я нашел в Интернете:

С заменой LM317 на LM338. Однако я не уверен в нескольких вещах:

1. Если я хочу, чтобы на диоде было 3 А, мой «резистор обратной связи» (обозначенный как R1) должен рассеивать мощность 1,25 В * 3 А = 3,75 Вт … я действительно нужен такой мощный номинальный резистор или моя логика неверна? Кроме того, резистор должен быть 1,25 В / 3 А ≈ 0,4 Ом … это имеет смысл? Могу ли я вместо этого использовать много резисторов последовательно, чтобы падение напряжения на каждом из них было меньше (и, следовательно, меньше рассеиваемая мощность)?
2. Если бы я хотел постепенно отрегулировать ток до максимального значения 3 А, насколько я понимаю, я мог бы добавить потенциометр последовательно с R1, чтобы я мог вращать ручку и постепенно снижать сопротивление потенциометра до нуля, а затем я мог бы увеличьте ток до максимального значения, которое ограничивает R1 . .. Но означает ли это, что мой потенциометр также должен быть рассчитан как минимум на 3,75 Вт?
3. Как убедиться, что рабочее напряжение диода остается в допустимых пределах? Я понимаю, что фиксирую ток постоянным на уровне 3А, но тогда я не понимаю, что будет с напряжением, как сделать так, чтобы оно не превышало 4,8 В? Я очень смущен этим пунктом…

Прошу прощения за огромный пост, но большое спасибо всем, кто мне поможет!

• токоограничивающий
• сильноточный
• лазер-диод
• лазер-драйвер

\$\конечная группа\$

1

\$\начало группы\$

Я не думаю, что вам следует выходить замуж за LM338. Из вашего первого пункта вы уже знаете, что эта топология гарантированно будет неэффективной. Читать, например. AN-2157 Понижающий преобразователь постоянного тока и постоянного напряжения С LM25085 для подсказок о том, как использовать понижающий преобразователь в режиме постоянного тока:

или проще, выберите любой сильноточный понижающий стабилизатор со встроенным ограничением тока. Устройства этого класса имеют внутренний или внешний чувствительный резистор и схему управления формой понижающего сигнала для соответствующего ограничения тока. В качестве примера см. AOZ2262NQI, который имеет внешний резистор настройки ограничения тока «ROCS»:

Для ограничения тока, регулируемого до 5 А, вам потребуется резистор с максимальным сопротивлением 4 кОм.

\$\конечная группа\$

2

\$\начало группы\$

LM338 потребляет много энергии. Если вам нужен эффективный драйвер постоянного тока, почему бы не использовать микросхему драйвера светодиодов?

Самый дешевый на дигикей. Напряжение на токоизмерительном резисторе составляет 0,1 В, поэтому с резистором 33 мОм вы получите 3 А. Резистор будет рассеивать 0,3 Вт, поэтому хорошим выбором будут три параллельных резистора 1206 0R1, что дешевле и более гибко, чем один резистор 0R033.

Вам понадобится катушка индуктивности около 3,3 мкГн или 4,7 мкГн с током насыщения более 4 А, диод Шоттки > 3 А для D1, несколько керамических конденсаторов SMD X7R емкостью 10 мкФ, включенных параллельно для C1, и полевой МОП-транзистор с логическим уровнем 5 В с скажем, RdsON <20 мОм, предпочтительно в SMD для меньшей индуктивности и, следовательно, более плавного переключения.
