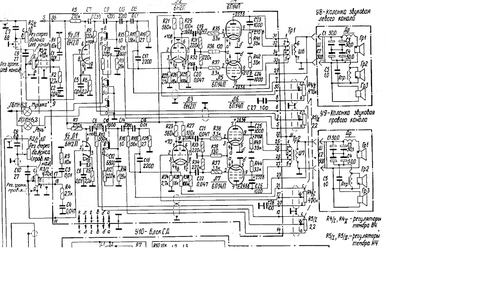

Электрофон Вега-108 — стерео разработан на базе магниторадиолы Вега-115 — стерео. Различие состоит только в том, что в электрофоне Вега-108 — стерео исключены блоки радиоприемника и кассетного магнитофона и введены соответствующие изменения коммутации.  [46]

По построению схем и используемой элементной базе радиоприемники Ленинград-002 и Ленинград-006 — стерео идентичны ( за исключением наличия блока стереодекодера во второй модели), а построение схем радиоприемников Ленинград-010 — стерео и Салют-001 отличается от первых. Они выполнены с использованием полевых транзисторов и интегральных микросхем и имеют раздельные тракты сигналов AM и ЧМ. В некоторых блоках радиоприемника Салют-001 используются интегральные микросхемы и транзисторы производства ГДР.  [47]

Радиоприемник Рига-104 ( вид снизу.  [48]

Выключатель сети ( типа ПКн41 — 1) крепится к правой боковой раме каркаса и соединяется с кнопкой СЕТЬ с помощью толкателя. Выключатель имеет независимую фиксацию и выключается при повторном нажатии его кнопки. В шасси выключатель закрыт экраном, чтобы устранить влияние подводимого сетевого напряжения на близко расположенные блоки радиоприемника.  [49]

В блоке РЧ-1 радиоприемника Рига-104 применена АРУ. В блоке РЧ-1 АРУ осуществляется как путем регулирования уровня сигнала на входе УВЧ, так и одновременным изменением усиления УВЧ. В основу регулирования положено изменение сопротивлений диодов Д1 и Д2 в зависимости от управляющего напряжения подаваемого с блока УПЧ радиоприемника

на контакт 24 блока РЧ-1.  [50]

Внутри корпуса размещено пластмассовое шасси, на котором закреплены все узлы и блоки радиоприемника. Динамическая головка громкоговорителя крепится внутри корпуса на передней стенке радиоприемника. Расположение блоков и узлов на шасси показано на рис. 1.11, а на рис. 1.12 — расположение основных элементов регулировки блоков радиоприемника. Радиоприемник имеет раздельные органы настройки в диапазонах AM и ЧМ.  [51]

Смеситель блока РЧ-1 радиоприемника Рига-104 выполнен на диодах ДЗ-Д6 по схеме кольцевого смесителя. В одну из диагоналей моста кольцевого смесителя подается симметричное напряжение сигнала с УВЧ, а в другую — через среднюю точку согласующей обмотки L1L2 платы i подается напряжение гетеродина. Сигнал ПЧ снимается с точки соединения конденсаторов С13, С14 и поступает на контакт 20 блока, с которого сигнал подается в

блок УПЧ радиоприемника. Конденсаторы CIS, C14 образуют емкостный делитель, нижнее плечо которого ( конденсатор CI4) является емкостью связи с трактом ПЧ AM и емкостью развязки входа второго каскада тракта ПЧ ЧМ радиоприемника.  [52]

Принципиальная схема блока БП4 радиоприемника Рига-104. | Монтажная схема платы питания радиоприемника Рига-104 ( вид со стороны печатного монтажа.  [53]

Конденсаторы С1 и С2 большой емкости уменьшают пульсации в выходном напряжении. Резистором R2 при налаживании радиоприемника точно устанавливают выходное напряжение 12 В. Выходное напряжение поступает на контакт / блока, с которого оно подается, в блок УПЧ и далее используется для питания всех блоков радиоприемника.  [54]

В схеме блока УКВ радиоприемника Океан ( рис. 6.3) каскад УВЧ охвачен АРУ. Напряжение АРУ подается в цепь коллектора транзистора VT1 из тракта промежуточной частоты. Система АРУ работает таким образом, что при увеличении уровня входного сигнала это напряжение уменьшается, а усиление каскада падает. В остальном построение схемы

блока УКВ радиоприемника Океан аналогично построению высокочастотных каскадов диапазона УКВ в радиоприемнике Рига-302, рассмотренных в гл.  [55]

Страницы:      1    2    3    4

Лучшие переносные приёмники Советского Союза / Назад в СССР / Back in USSR

Радио в Советском Союзе было очень важным источником информации, и популярность переносных радиоприёмников была высока.

При этом, далеко не все граждане удовлетворялись ассортиментом проводной трансляционной сети, для них выпускались качественные транзисторные приёмники первого и высшего классов, работавшие во всех доступных в СССР диапазонах

Многие из них поставлялись на экспорт в самые разные страны мира.

Рига-103

Выпускавшийся с 1968 года на Рижском радиозаводе им. Попова приёмник имел несколько вариантов оформления. Он работал в диапазонах ДВ, СВ, КВ (3 поддиапазона) и УКВ. Схема насчитывала 17 транзисторов, оснащение включало регулятор тембров, подключение к магнитофону, проигрывателю грампластинок, внешней антенне и акустическим системам. Для питания использовались батарейки, электросеть или 12 В автомобильный аккумулятор. Впоследствии модель была модернизирована в приёмники с наименованием «Рига-103-1» и «Рига-103-2». Их электрическая схема осталась без изменений, незначительные отличия были в оформлении корпуса, шкалы и ручек настройки.

Ленинград-002

Первый переносной приёмник высшего класса, выпускавшийся в СССР. Производил его Ленинградский завод «Радиоприбор» с 1974 года. Приёмник работал в диапазонах СВ, ДВ, пяти поддиапазонах КВ и на УКВ, причём в последнем диапазоне была возможность зафиксировать настройку на три радиостанции. Модель оснащалась регуляторами тембров ВЧ и НЧ, переключателем «речь-соло», стрелочным индикатором уровня сигнала и питания, и имела две шкалы настройки. В приемнике были входы для подключения магнитофона, проигрывателя винила, внешней антенны, а также выход на наушники. Схема модели включала 36 транзисторов, а деревянный корпус облицован по бокам шпоном ценных пород. Аппарат был весьма тяжелым – целых 9 кг. Существовала и экспортная версия модели под названием Leningrad-004.

Рига-104

Данный переносной аппарат производил Рижский радиозавод имени Попова с 1973 года. Приём велся в диапазонах ДВ, СВ, КВ и УКВ, а система АРУ обеспечивала ему высокую помехоустойчивость, в приёмнике также был индикатор точной настройки на станцию.

Номинальная выходная мощность составляла 0,8 Ватта, максимальная – 2,5 Ватта. Модель имела плавную регулировку громкости и тембров, акустическая система включала широкополосный излучатель 3ГД-32. В приёмнике были гнезда для подключения внешней антенны, УКВ диполя, проигрывателя винила, магнитофона, внешнего громкоговорителя, а также наушников. Для питания требовались шесть батареек, аппарат также работал от сети через встроенный выпрямитель. Вес приёмника вместе с батареями составлял 6,3 килограмма.

Ленинград-006-стерео

Следующей разработкой Ленинградского завода «Радиоприбор» стала модель «Ленинград-006-стерео», появившаяся в продаже в 1978 году. Внешне и функционально она была идентична предыдущей с индексом 002, но её главным отличием была возможность приема стереофонических радиопрограмм в диапазоне УКВ. Для приёма на ДВ и СВ использовались две внутренние магнитные антенны, для приема в КВ и УКВ диапазонах – телескопическая. Максимальная выходная мощность встроенного усилителя при работе от батареек была 1,5 Ватта, при питании от электросети – 2,7 Ватта.

Ленинград-010-стерео

В 1979 году ленинградский завод выпустил совершенно иную по оформлению модель, внешне похожую на музыкальный центр. Она работала в диапазонах ДВ, CB-I, CB-II, пяти коротковолновых и УКВ. Приёмник имел три раздельные группы шкал с отдельными ручками для настройки в каждой группе, была предусмотрена и возможность фиксированной настройки на четыре станции в диапазонах УКВ и КВ. В модели были световые индикаторы стереофонических передач и многолучевого приема в диапазоне УКВ, стрелочные индикаторы точной настройки, напряженности поля и напряжения источника питания. К аппарату также можно было подключить внешние антенны, магнитофон, проигрыватель грампластинок и наушники. Акустические системы были построены на широкополосных динамиках ЗГД-32, питался аппарат от шести элементов А-373, либо от электрической сети. Максимальная выходная мощность при питании от батарей была 2 х 1,5 Ватта, от сети – 2 х 4 Ватта.

Салют-001

Начиная с 1980 года данный приемник производился Рижским радиозаводом имени Попова. Он был разработан совместно со специалистами из ГДР, в нём применялась электронная настройка и АПЧ (автоматическая подстройка частоты) во всех диапазонах, переключение фиксированных настроек (8) было сенсорным. Функциональное оснащение включало автоматическое выключение по таймеру. Модель работала во всех актуальных для СССР частотных диапазонах, в экспортном исполнении она называлась EuroMatic-001 и Salute-001, в ней были иные частоты в КВ и УКВ диапазонах. Радиоприемник получал питание от шести батареек, от электросети или автомобильного аккумулятора. Номинальная выходная мощность составляла 1 Ватт, при работе от сети максимальная доходила до 4 Ватт. Вместе с установленными батареями весил приемник 7,7 килограмма.

Ленинград-015-стерео

Модель 1984 года, выпускавшаяся на Ленинградском заводе «Радиоприбор». В ней была применена электронная настройка на всех диапазонах, имелась АПЧ, бесшумная настройка и три фиксированные настройки в диапазоне УКВ. Имелся даже режим «псевдо-стерео», который давал эффект объемного звучания при приёме монофонических передач. При приёме же стереофонических передач на УКВ-ЧМ включалась световая индикация, присутствовала также индикация точной настройки и многолучевого приема. Для прослушивания можно было использовать как встроенные контрольные громкоговорители, так и выносные акустические системы на широкополосных динамиках. Питание аппарат получал от электросети, либо шести батареек. Максимальная выходная мощность при работе от сети достигала 2 х 4 Ватта. Общий вес приемника
