Микросхемы LA7837, LA7838 выходных каскадов кадровой развертки телевизоров
В данном материале рассмотрим распространенные микросхемы LA7837, LA7838 выходных каскадов кадровой развертки телевизоров и мониторов, их характеристики, назначение выводов, структурные схемы и принцип работы.

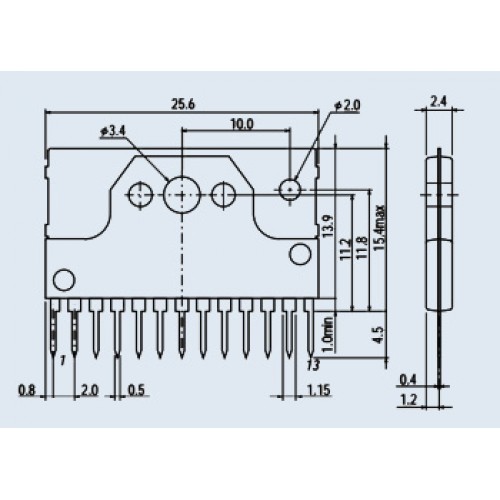

Микросхемы LA7837, LA7838 применяются в качестве выходных каскадов кадровой развертки в телевизорах и мониторах. LA7837 используется в портативных телевизорах и телевизорах среднего класса, с максимальным током кадровых катушек отклоняющей системы кинескопов не более 1,8 А. В телевизорах с диагоналями кинескопов от 33 до 37 дюймов, с максимальным током отклонения 2,5 А, используется микросхема LA7838. Микросхемы выпускаются в корпусе SIP13H
Рис. 1. Расположение выводов микросхем LA7837, LA7838
Микросхемы включают в себя входной триггер, формирователь пилообразного сигнала, схему переключения размера, выходной усилитель, схему вольтодобавки для формирования импульса обратного хода и схему тепловой защиты.
Рис. 2.Структурная схема микросхем LA7837, LA7838
Сигнал кадровой синхронизации поступает на вывод 2 — вход триггера микросхемы. На выходе триггера формируются импульсы, частота которых соответсвует частоте кадровой развертки. Внешняя цепь, подключенная к выводу 3, определяет начальный момент времени формирования пилообразного сигнала. Формирование пилообразного сигнала осуществляется с помощью внешнего конденсатора, подключенного к выводу б микросхемы. Изменение амплитуды сигнала кадровой пилы производится с помощью схемы переключения размера по внешнему сигналу идентификации частотой 50/60 Гц и с помощью сигнала обратной связи, поступающего на вывод 4. Сигнал обратной связи, пропорциональный амплитуде выходного сигнала, снимается с внешнего токоограничивающего резистора, включенного последовательно с кадровыми катушками отклоняющей системы. Сформированный сигнал кадровой пилы поступает на усилитель сигнала кадровой развертки, при этом усиление и линейность каскада зависят от сигнала обратной связи, поступающего на вывод 7.
Ток отклонения формируется на выводе 12 выходного каскада микросхемы. Для его питания используется схема вольтодобавки с внешним конденсатором и диодом. Во время прямого хода питание выходного каскада производится через внешний диод напряжением, поступающим на вывод 8. Во время обратного хода с помощью схемы формирования импульса обратного хода дополнительно к напряжению питания добавляется напряжение с внешнего конденсатора вольтодобавки. В результате к выходному каскаду микросхемы прикладывается приблизительно удвоенное напряжение. При этом на выходе каскада формируется импульс обратного хода, превышающий по амплитуде напряжение питания микросхемы. Для блокировки выходного каскада кадровой развертки при неисправностях используется вывод 10.
| Параметр | Значение |
| Максимальное напряжение питания Vcc1 | 15В |
| Максимальное напряжение питания Vcc2 | 30В |
| Максимальное напряжение питания выходного каскада VH | 62В |
| Напряжение питания Vcc1 | 8. ..10 В |
| Напряжение питания Vcc1 (типовое значение) | 12В |
| Напряжение питания Vcc2 | 10…27 В |
| Напряжение питания Vcc2 (типовое значение) | 30В |
| Максимальный выходной отклоняющий ток | 1,8 А (2,5 А) |
| Амплитуда входных импульсов (выв. 2) | 2,6..3.2 В |
| Диапазон напряжения регулировки (выв. 4) | 5,9…6,3 В |
| Коэффициент усиления усилителя сигнала КР | 59 дБ |
| Диапазон рабочих частот развертки | 40…80 Гц |
(PDF) La7837 pdf — · PDF file8Ap.LA7837 dataheet, LA7837 circuit, … 564SP:M52343:LA7837:STR-S6707. Схема не очень но лучше чем ничего.LA7837 dataheet,
of 1 /1
La7837 pdf La7837 pdf La7837 pdf DOWNLOAD! СКАЧАТЬ! La7837 pdf The LA7837, 7838 are vertical deflection output Is developed for use in. The LA7837 has a maximum deflection current of 1.
8Ap.LA7837 dataheet, LA7837 circuit, LA7837 data sheet : SANYO — Vertical Deflection Circuit with TV CRT Display Drive,alldataheet, dataheet, Datasheet.LA7837 Datasheet, LA7837 PDF, LA7837 Data sheet, LA7837 manual, LA7837 PDF, LA7837, datenblatt, Electronics LA7837, alldataheet, free, dataheet.LA7837 dataheet, LA7837 PDF, LA7837 data sheet, dataheet, data sheet, PDF, SANYO, Vertical Deflection Circuit with TV CRT Display Drive.LA7837 Pinout, Pinouts LA7837 pinout,Pin out. la7837 pdf This is one package pinout of LA7837,If you need more pinouts please download LA7837s PDF dataheet.Sanyo LA7837 dataheet, LA7837 PDF, LA7837 dataheet PDF, Vertical Deflection Circuit with TV CRT Display Drive.LA7831 LA7831.PDF схема включения LA7832 LA7832.PDF описание LA7833 LA7833.PDF покупка наложенным платежом LA7837 LA7837.PDF цоколевка.LA7837, Электронные компоненты, радиодетали — Микросхемы — ИМС для. LA7837, Драйвер управления кадровой разверткой ТВ. Método de reparación de salida vertical con LA7837.
DataSheet PDF Search Site
| Вы устали рыскать по Интернету в поисках нужных вам спецификаций? Не ищите ничего, кроме Datasheet39.com, основного источника таблиц данных. С обширной коллекцией спецификаций электронных компонентов, от транзисторов до микроконтроллеров, на Datasheet39.com есть все, что вам нужно для завершения ваших электронных проектов. |
Преимущества использования сайта
Вы можете скачать все спецификации бесплатно на Datasheet39.com. Для доступа к необходимой информации не требуется абонентской платы или требований к подписке. |
Новые листы технических данных
| Номер детали | Функция | Производители | ПДФ |
| 11NB80 | СТВ11НБ80 | STMicroelectronics | |
| 2N3798 | КРЕМНИЕВЫЕ ТРАНЗИСТОРЫ PNP | Центральный полупроводник | |
| 2N3798A | КРЕМНИЕВЫЕ ТРАНЗИСТОРЫ PNP | Центральный полупроводник | |
| 2N3799 | КРЕМНИЕВЫЕ ТРАНЗИСТОРЫ PNP | Центральный полупроводник | |
| 2N3799A | КРЕМНИЕВЫЕ ТРАНЗИСТОРЫ PNP | Центральный полупроводник | |
| 2N3810 | КРЕМНИЕВЫЕ ДВОЙНЫЕ ТРАНЗИСТОРЫ PNP | Центральный полупроводник | |
| 2N3810A | КРЕМНИЕВЫЕ ДВОЙНЫЕ ТРАНЗИСТОРЫ PNP | Центральный полупроводник | |
| 2N3811 | КРЕМНИЕВЫЕ ДВОЙНЫЕ ТРАНЗИСТОРЫ PNP | Центральный полупроводник | |
| 2N3811A | КРЕМНИЕВЫЕ ДВОЙНЫЕ ТРАНЗИСТОРЫ PNP | Центральный полупроводник | |
| 2N3859A | КРЕМНИЕВЫЕ ТРАНЗИСТОРЫ NPN | Центральный полупроводник |
Файлы Sitemap
I.
C LA7837Периодические проблемы в основном вызваны сухими соединениями; Вы можете убедиться в этом, легонько ударив телевизор голой рукой по бокам. Я сделал это и подтвердил, что было много сухих соединений, потому что экран продолжал меняться.
Иногда мне даже удавалось получить картинку красновато-фиолетового цвета. Я имею в виду, что у этого телевидения есть какие-то странные симптомы.
Телевидение использовало микросхему LA7837 для вертикального привода, поэтому я решил поискать в Google техническое описание этой микросхемы и наткнулся на нее, показанную на диаграмме ниже.
Вы знаете, что иногда, если вам не удается получить схему точной модели, над которой вы работаете, вы можете обойти эту проблему, получив только техпаспорт подозрительной микросхемы, и это может помочь вам узнать, какая штифт, который для правильной диагностики.
Очень важным является источник питания (вывод V cc), который очень важен, потому что новый работающий IC с завода так же хорош, как и плохой, если отсутствует питание V CC, это все равно, что пытаться водить новую машину без бензина.
Вот почему очень важно убедиться, что напряжение питания на любой микросхеме присутствует и имеет правильное значение. Итак, из таблицы данных я смог увидеть, что для этой конкретной микросхемы LA7837 она питается от трех источников напряжения.
Контакт 1 питается 12 В постоянного тока; на контакты 8 и 13 подается по 24 вольта каждый. Обратите внимание, что 12 вольт подаются от вторичной обмотки источника питания, а 24 вольта поступают от вторичной обмотки трансформатора обратного хода, поэтому один может выйти из строя, а другой остаться, но все же вертикальный I.C не будет работать.
Я имею в виду, что если какой-либо из трех источников питания отсутствует, вертикальная ИС не будет работать, и поэтому, если вы обнаружите, что какой-либо из источников питания отсутствует, обязательно выполните проверку напряжения с этого контакта в обратном направлении и выясните, что блокирует напряжение.
Ищите открытый плавкий резистор или фильтрующий конденсатор для этой линии с высоким ESR.
Обычно, если конденсатор имеет высокое ESR, это приводит к падению питания этой линии.
Единственное, в чем я был уверен, так это в том, что возникла проблема с вертикальным контуром. Я измерил все компоненты вокруг вертикальной микросхемы, и, судя по моему измерительному прибору, они в порядке.
Напряжение меня тоже устраивало. т.е. основное питание 24 вольта с обеих сторон диода и 12 вольт для контакта 1.
После большого количества повторной пайки на всех подозрительных участках, включая основную микросхему, которая генерирует вертикальные импульсы, я, наконец, решил заменить вертикальную микросхему.
Это заставило Телевидение вернуться к жизни.
Ниже приведена фактическая вертикальная схема этого телевизора Panasonic
Вывод:
1. Прерывистая горизонтальная линия в ЭЛТ-телевизорах и мониторах обычно возникает из-за сухого соединения на вертикальной микросхеме или сухих соединений на разъеме вертикального хомута попробуйте дотронуться до верхней части электролитических конденсаторов вокруг вертикальной микросхемы, и тот, который нагревается, должен быть заменен.
