Схемы на транзисторах кт315 и кт361

Сенсорный включатель — очень простая схема, которая состоит всего их двух транзисторов и нескольких радиоэлементов. Данная схема позволяет подавать напряжение в нагрузку, прикоснувшись пальчиком к сенсору. В данном случае сенсором у нас будет проводок, идущий от базы транзистора. Итак, рассмотрим схемку:. Рабочее напряжение схемы Вольт. Можно чуток и больше.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• КТ315 все что мы о нем знали и не знали.
• Простой и маломощный усилитель на КТ315
• КТ315 цоколевка, КТ315 параметры, КТ315 характеристики
• Несколько простых схем на КТ315
• Сенсорный включатель на двух транзисторах
• Как отличить транзистор кт315 от кт361
• Как отличить транзистор кт315 от кт361
• Навигация по записям
• Легкий в повторении усилитель звука на транзисторах
• Несколько простых схем на КТ315

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Простая мигалка на одном транзисторе КТ315 своими руками / Flasher one transistor KT315 their hands

КТ315 все что мы о нем знали и не знали.

КТ — кремниевый ВЧ биполярный транзистор малой мощности n-p-n проводимости. КТ является самым распространенным в советской радиоэлектронной аппаратуре, он был создан в году, это был первый транзистор в котором применялась планарно-эпитаксиальная технология при его изготовлении. Суть технологии в том, что все структуры транзистора образуются с одной стороны, исходный материал имеет тип проводимости, как у коллектора, в нем сначала формируется базовая область, а потом в базовой области формируется эмиттерная.

Планарно-эпитаксиальный метод изготовления транзисторов позволил значительно повысить мощность, а так же увеличить граничную частоту и максимальный ток коллектора. Транзистор выпускался в миниатюрном пластмассовом корпусе КТ, маркировался транзистор буквой в левом верхнем углу которая обозначала группу, а так же указывалась дата изготовления.

Чуть позже после начала выпуска транзистора стали выпускать комплектарную пару КТ Для отличия КТ от КТ буква обозначающая группу транзистора наносили на корпус по середине. В военной промышленности КТ не применялся, вместо его использовался его аналог 2Т или 2Т в метало-стеклянных корпусах. В дальнейшем КТ стал заменяться более современным транзистором КТ который имел комплектарную пару p-n-p проводимости КТ, однако из-за массового перехода электронной аппаратуры на ИМС транзистор КТ широкого распространения не получил.

Основные параметры транзистора КТ Всего до года отечественная промышленность выпустила более 7 Для отправки комментария вам необходимо авторизоваться. Ваш IP: Технологии Граничная частота … МГц h31e … Всего до года отечественная промышленность выпустила более 7 транзисторов КТ Одноконтурный приемник на семи транзисторах — Приемник схема которого показана на рисунке обладает высокой чувствительностью и большой громкостью НЧ выходного сигнала. Магнитная антенна содержит всего одну катушку, входная ВЧ часть приемника собрана на полевом транзисторе VT1.

Приемник работает в диапазоне СВ, до его можно доработать для Бескорпусный, на керамическом кристаллодержателе, с гибкими плоскими Добавить комментарий Отменить ответ Для отправки комментария вам необходимо авторизоваться. Войти с помощью:. В эквиваленте его можно представить, как включенный последовательно с конденсатором резистор, сопротивление которого определяется, главным образом, диэлектрическими потерями, а так же сопротивлением обкладок, внутренних контактных соединений и выводов конденсатора.

Как известно напряжение бортовой сети автомобиля находится в пределах от 12 до 14,4В, что вводит ограничение по мощности используемых усилителей ЗЧ. Для увеличения выходной мощности усилителя необходимо использовать преобразователь напряжения. Мощный УМЗЧ можно построить на микросхеме LM, данная микросхема питается от 2-х полярного напряжения, но имеется возможность подключения к однополярному источнику питания.

Так как нить накала перед включением холодная то имеет низкое сопротивление и в момент подачи питания она … Подробнее Сопротивление резистора R1 выбирают таким образом, чтобы VT1 открывался при токе нагрузки около мА.

Транзистор VT2 реагирует на изменение под действием тока нагрузки падения напряжения на резисторе R2 и открывается, когда оно достигает 0,6…0,7 В, ограничивая тем самым ток через регулирующий транзистор VT1. У рассматриваемого устройства два недостатка.

Во-первых, … Подробнее Аудиопроцессор … Подробнее На рисунке показана схема простого усилителя для наушников с сверхнизким коэффициентом нелинейных искажений. Выходная мощность усилителя мВт на нагрузке … Подробнее Панель управления сайтом Регистрация Войти.

Простой и маломощный усилитель на КТ315

КТ — кремниевый ВЧ биполярный транзистор малой мощности n-p-n проводимости. КТ является самым распространенным в советской радиоэлектронной аппаратуре, он был создан в году, это был первый транзистор в котором применялась планарно-эпитаксиальная технология при его изготовлении. Суть технологии в том, что все структуры транзистора образуются с одной стороны, исходный материал имеет тип проводимости, как у коллектора, в нем сначала формируется базовая область, а потом в базовой области формируется эмиттерная. Планарно-эпитаксиальный метод изготовления транзисторов позволил значительно повысить мощность, а так же увеличить граничную частоту и максимальный ток коллектора.

КТ — биполярный транзистор p-n-p-проводимости. Комплементарен к КТ, благодаря чему часто использовался в.

КТ315 цоколевка, КТ315 параметры, КТ315 характеристики

Отправить комментарий. Транзисторы КТ и КТ Характеристики и их зарубежные аналоги. Транзисторы кремниевые эпитаксиально-планарные усилительные высокочастотные маломощные. Предназначены для работы в усилителях высокой и низкой частоты. Транзистор КТ один из самых распространенных отечественных транзисторов. У КТ есть аналог другой проводимости p-n-p- это транзистор КТ

Несколько простых схем на КТ315

Транзистор КТ — биполярный n-p-n типа. В Советском Союзе был одним из самых популярных и недорогих транзисторов. Выпуск бал начат еще в А с г.

В году А.

Сенсорный включатель на двух транзисторах

В выходной день, решил собрать видеоусилитель для своей игровой приставки Dendy, для улучшения качества видео изображения. Схема довольно простая, и насчитывает не больше десятка радиодеталей. Собрана она, на очень распространённых советских транзисторах, визуально очень похожих, читаем полезную статью, как отличить транзистор кт от кт? Одни из самых распространенных высокочастотных транзисторов, изготавливаемые из кремния, запасы которого, на нашей планете, весьма впечатляющие. КТ , имеет проводимость n-p-n, кт имеет противоположенную.

Как отличить транзистор кт315 от кт361

КТ — cоветский транзистор, разработанный в далеком году. Первый отечественный транзистор, приспособленный для массового производства. Благодаря своей распространенности — мем в радиолюбительской среде. Название КТ означает: кремниевый К биполярный транзистор Т , на самом деле МГц , малой мощности высокой частоты цифра 3 , порядковый номер разработки — Имеет n-p-n проводимость, выпускается в пластмассовом корпусе.

Подборка простых схем на популярном транзисторе КТ В паре со своим «братом» КТ можно собрать простенький генератор.

Как отличить транзистор кт315 от кт361

Транзистор КТ очень популярен у начинающих радиолюбителей старой закалки. Этот биполярный транзистор был разработан в году. Причина его популярности — массовое использование в бытовой радиоаппаратуре. Он использовался и в телевизорах, и в приемниках, генераторах звука.

Навигация по записям

Поиск новых сообщений в разделах Все новые сообщения Компьютерный форум Электроника и самоделки Софт и программы Общетематический. Что можно сделать на КТ? Тоже самое, что и на любых других маломощных транзисторах Хотя, вот к примеру индикация уровня сигнала. Последний раз редактировалось Wow4an;

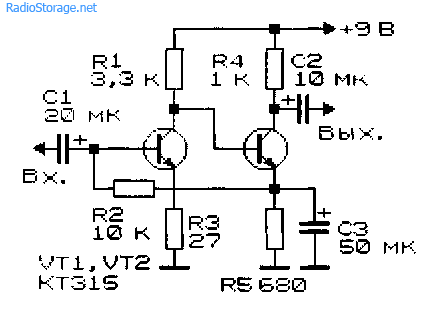

Данный усилитель на КТ и КТ выполнен с непосредственной связью между каскадами и глубокой отрицательной обратной связью по постоянному току, что делает его режим независимым от температуры окружающей среды.

Легкий в повторении усилитель звука на транзисторах

Для данного устройства можно брать любой полевой транзистор из серии, указанной на схеме рис. Антенным щупом может быть отрезок длиной мм толстого E мм высоковольтного провода, используемого в телевизоре. Если при поиске места обрыва фазного провода чувствительность прибора окажется чрезмерной, ее нетрудно снизить уменьшением длины антенного щупа. Искатель можно применять и для контроля работы системы зажигания автомобилей. Поднося антенный щуп искателя к высоковольтным проводам, по миганию светодиода определяют цепи, на которые не поступает высокое напряжение, или отыскивают неисправную свечу зажигания.

Несколько простых схем на КТ315

Категория: Tonich , Маркировка компонентов. Личный кабинет Регистрация Авторизация. Логин: Пароль Забыли? Логин: Пароль: запомнить меня что это.

Параметры КТ315

Поделиться ссылкой:			png»>		Маломощный кремниевый транзистор n-p-n структуры, производства советских времен. Широко применялся в бытовой аппаратуре. Структура Цоколевка КТ315 Корпус КТ315 Маркировка КТ315   Транзистор КТ315 является комплементарной парой транзистору КТ361. Аналоги КТ315 — BC847B, 2SC634, 2SC641, BFP722, BC546, 2SC380, 2SC388, КТ3102.     КТ315А КТ315Б КТ315В КТ315Г КТ315Д КТ315Е КТ315Ж КТ315И Ток коллектора макс. (Ikmax), mA 100 100 100 100 100 100 50 50 Напряжение коллектор-эмиттер макс.(Ukemax), В 25 20 40 35 40 35 15 60 Напряжение эмиттер-база макс. (Uebmax), В 6 6 6 6 6 6 6 6 Мощность коллектора макс. (Pkmax), мВ 150 150 150 150 150 150 100 100 Температура макс. (Tmax), С 120 120 120 120 120 120 120 120 Коэффициент усиления (h31) 20-90 50-350 20-90 50-350 20-90 50-350 30-350 30 Граничная частота (fuh), Мгц 250 250 250 250 250 250 150 250 Напряжение насыщения (Uкэнас), В 0,4 0,4 0,4 0,4 1 1 0,5 0,5 Емкость коллектора (Ск), пФ 7 7 7 7 7 7 10 7   Анекдот: Начальник едет в командировку со своей секретаршей в одном купе. Она на верхней койке, он на нижней. Ночью она свешивается со своей койки и будит его: — Я очень замерзла, не могли бы Вы достать мне одеяло?  — А давайте на эту ночь притворимся что мы женаты!  — Ой, конечно давайте!  — Тогда лезь сама за этим бл@дским одеялом!..
	Полевые транзисторы Содержимое 2 Транзисторы GBT Содержимое 3 Цифровые микросхемы Аналоговые микросхемы Содержимое 5 Конденсаторы Содержимое 7								Устроства для начинающих Электроника для авто Устройства для дома Источники питания Устройства на микроконтроллерах Ремонт бытовой аппаратуры Содержимое 6 Разное Содержимое 7
Здесь может быть Ваша реклама

Как создать прототип схемы печатной платы с помощью Easy EDA

Эта статья продолжает серию «Введение в создание прототипа с помощью EasyEDA». В первой статье мы говорили о том, как установить EasyEDA и как создать новый проект. Если вы пропустили часть 1, ознакомьтесь с ней:

Создание прототипа печатной платы с помощью Easy EDA

EasyEDA — это инструмент, который позволяет инженерам проектировать и печатать печатные платы для устройств. В этой статье я хотел бы рассказать вам, как установить EasyEDA и как создать новый проект.

Во второй части мы сделаем следующее: Пройдемся по процессу создания схемы для нашего устройства. Узнайте, как использовать селектор компонентов для устройств. Овладейте основными инструментами проектирования устройств.

Идеи

Если вы четко понимаете, для чего предназначено ваше устройство, вы придумаете список требований и пошаговый план разработки. В любом аппаратном проекте следует начинать с идеи будущего устройства. Нужно задать себе вопрос: какую проблему должно решить это устройство?

Для примера давайте представим, что мы проектируем простое, но полезное устройство — таймер с регулируемой задержкой. Реализация такого устройства на дискретных элементах позволит нам охватить основные принципы проектирования схем, моделирования плат и трассировки.

---

Простые технические требования к нашему устройству:

• Запуск кнопкой.
• Индикация срабатывания.
• Регулируемая задержка.
• Блок питания USB (5 В).

---

План действий

После того, как мы определились с задачей, необходимо перечислить основные шаги по ее выполнению со схематической точки зрения.

1. Блок питания. Найдите разъем типа USB.
2. Основной таймер. Простые решения o Основной таймер. Простые варианты реализации на дискретных элементах (без ИС).
3. Выбор генератора импульсов для индикации.
4. Выходной массив светодиодов для индикации. Расчет потребления. Лучший способ контролировать это.

Инструменты

Поскольку мы придумали концепцию нашего нового устройства, давайте разберем основные инструменты для построения его схемы.

Вернемся к нашему проекту на EasyEDA и создадим файл схемы в папке нашего текущего проекта. Для этого мы выбираем его и нажимаем File > New > Schematic.

После этого вы заметите изменения в своем рабочем пространстве. Отобразятся панель инструментов, панель свойств и основное рабочее поле документа.

Панель Wiring Tools содержит инструменты для соединения элементов проводниками и маршрутизации шин: данные, порты, питание; выделение точки измерения напряжения (необходимо для моделирования), переименование цепей и группировка элементов.

На панели Средства рисования  вы можете получить доступ к набору инструментов для создания и изменения графических элементов: редактор размеров документа ( Настройки документа ), текстовый редактор (комментарии и директивы моделирования), набор примитивных графических форм , инструмент перетаскивания. Там же можно указать точку отсчета документа.

Для навигации по рабочему пространству используйте MMB для перемещения и ПРОКРУТКА для масштабирования.

Реализация

Редактор схем размещает элементы с привязкой к сетке. С помощью этого инструмента EasyEDA вы можете выравнивать элементы и создавать связи между ними. Откроем и проанализируем параметры холста. Для этого нажмите на пустое место на холсте.

В настройках холста вы можете изменить цвет холста, включить или отключить сетку, изменить цвет сетки, тип, размер, включить снимки, изменить базовый и альтернативный размеры снимка.

Для быстрого размещения компонентов схемы EasyEDA имеет библиотеку общих элементов. Перейдите на вкладку EELib , чтобы развернуть библиотеку.

Следуя плану проектирования, в первую очередь необходимо позаботиться об источнике питания устройства. Так как мы собираемся питать устройство от порта USB, то выберем соответствующий элемент в разделе Connectors .

Мы будем использовать Micro USB из-за простоты использования и универсальной доступности.

Чтобы открыть список предметов одного класса, нажмите на стрелку рядом с изображением предмета.

Затем снова нажмите на этот элемент в EElib и после этого нажмите на рабочую область документа. Используйте клавишу  Esc  , чтобы выйти из режима расположения предметов.

Чтобы просмотреть свойства элемента в рабочем поле, выберите соответствующую опцию. Там вы можете указать местоположение, просмотреть документацию и информацию о поставщике элемента.

Установка шин заземления и напряжения в EasyEDA

Для этого выберите NetFlag +5v (USB использует питание 5 В) на Wiring Tools и поместите его рядом с VCC на входе USB. После этого выберите одно из обозначений NetFlag GND (функционально обозначения цепей не различаются, разделение обусловлено различиями в стандартах отдельных стран). Затем поместите землю рядом с GND  выходом разъема USB.

Используйте Wire (горячая клавиша W ) на вкладке Wiring Tools для создания соединений между элементами. С помощью инструмента для проводки укажите на выходной контакт VCC , на нем появится точка, нажмите на точку, чтобы «вынуть» провод. Подключите его к шине питания и также нажмите на появившуюся точку.

Подключены шины питания и данных, а также порты с аналогичными именами. Когда мы снова добавим шину 5В и подключим ее к какому-то элементу, в режимах Simulation Mode и PCB Tracing все выходные порты элементов, куда приходит 5V, будут подключены к одной точке. Пример схемы и платы:

Использование шин удобно, если схема имеет большое количество соединений (много элементов или шин данных). Однако не стоит зацикливаться только на автобусах и портах. Не стоит также зацикливаться на использовании только соединений. Схема легко читается при подключении проводов к ключевым контактам и использовании шин для нескольких портов данных. Примеры сложных и легко читаемых схем:

Шины данных и питания имеют разводку, провода пересекаются во многих точках, легко запутаться в соединениях и совершить незаметную ошибку.

Большинство подключений осуществляется через порты, визуально найти все точки подключения одних и тех же портов сложно, приходится несколько раз перепроверять. На больших схемах поиск всех похожих портов занимает много времени.

Провода и элементы редко перекрываются, легко проследить соединения. С такой схемой ошибки трудно допустить и легко найти.

Даже при большом количестве соединений и переходов отследить работу схемы достаточно просто. Использование шинопроводов в этом примере помогает избавиться от кучи силовых соединений. Это облегчает понимание схемы устройства.

После подключения блока питания можно приступить к конструированию сердца нашего таймера — моностабильного мультивибратора . Для примера работы как с дискретными элементами, так и с микросхемами в нашей схеме мы будем использовать 2 таймера, один на дискретных элементах, а второй на известных NE555 чип. Последнее необходимо для установки времени индикации.

Приступим к проектированию первоклассника. Собрать его можно по следующей схеме:

Функция этой схемы следующая: при замыкании SW1 на выводе out будет генерироваться импульс напряжения. Длительность импульса можно рассчитать по формуле:

, где R20 — сопротивление в Омах, а С6 — емкость в Фарадах.

В двух словах, изменив сопротивление R20 , можно изменить длительность выходного импульса. Принцип работы и подробное описание переходных процессов в схеме могли бы стать хорошей темой для отдельной статьи, поэтому мы сосредоточимся только на использовании этой схемы в нашем проекте. Чтобы лучше понять, как работает этот таймер, вы можете просмотреть веб-сайты, посвященные электронике, например, здесь. Таймер реагирует на падение импульса, это значит, что он начнет работать при нажатии кнопки, а не отпускании. Более подробно расчет схемотехники мы рассмотрим в одной из следующих статей.

Чтобы наша схема содержала адекватную информацию о деталях, которые можно будет заказать позже, лучше использовать селектор деталей LCSC.

Чтобы выбрать детали на LCSC, нажмите на вкладку Библиотеки .

В окне поиска компонентов у нас есть возможность выбрать поисковую систему. Если вы выберете EasyEDA , появятся типы поиска из EasyEDA:

• Типы:

SCH Libs — библиотеки элементов схемы.

PCB Libs — библиотеки компонентов печатных плат.

Spice Symbol — библиотеки компонентов моделирования.

Модули СЧ — схемные модули (устройства, последовательности устройств).

Модули печатных плат — модули маршрутизации для включения в печатную плату.

PCB 3D Lib — 3D модели компонентов для создания 3d модели печатной платы.

---

• Классы:

Рабочее пространство — компоненты вашего рабочего пространства и рабочих мест вашей команды.

LCSC — комплектующие с рынка LSCS.

JLCPCB в сборе — компоненты, которые могут быть собраны в печатную плату после завершения производственного процесса (см. значок SMT ).

System  — компоненты, импортированные с проектом из другой IDE (например, KiCad, Eagle и т. д.)

Follow  — компоненты пользователей, на обновления которых вы подписаны.

После того, как вы нашли и выбрали компонент, нажмите кнопку  Place  , чтобы поместить его в рабочую область.

Выберите  LCSC Electronics  , чтобы открыть веб-представление веб-сайта LCSC в окне поиска. Давайте найдем ряд элементов с помощью этой поисковой системы.

В нашей схеме есть несколько резисторов, пара транзисторов BC547, кнопка, конденсатор и диод.

Начнем с резисторов:

В левой колонке выберите Резисторы . Существует множество видов резисторов с различными параметрами, материалами и технологиями производства.

Нас интересуют резисторы со следующими параметрами:

Упаковка: Осевая — упаковка для размещения через отверстия в плате.

Сопротивление:   510 Ом .

Мощность (Ватт):  Наш таймер работает с низкими токами и напряжениями, поэтому приемлем блок питания 0,25 Вт. Приемлемую мощность можно рассчитать по следующей формуле:

Где U напряжение на резисторе, в нашем случае 5v, R сопротивление. P — результирующая потребляемая мощность резистора. По расчету мощность равна 0,04 Вт.

После выбора фильтров поиска необходимо выбрать производителя, а затем нажать Поместить  для размещения элемента на схеме.

Если навести указатель мыши на превью, фотография будет отображаться в более высоком разрешении.

Чтобы повернуть деталь, вы можете использовать верхнюю панель инструментов Rotate and Flip или горячую клавишу Space , вы также можете использовать CTRL-C + CTRL-V для копирования и вставки детали.

Используйте следующие рекомендации, чтобы найти и разместить оставшиеся резисторы 10 кОм , потенциометр 100 кОм , электролитический конденсатор 1000 мкФ и транзисторы BC547 . Используйте следующие фильтры, чтобы найти их:

Потенциометр:

• Секция:   Резисторы  —  Прецизионный потенциометр . Найдите с одной регулировкой вращения.
• Сопротивление:  100 кОм — 300 кОм. Выберите любой из этого диапазона.
• Упаковка: Сквозное отверстие.

Я выбрал это.

---

Конденсатор:

• Секция:   Конденсаторы  —  Алюминиевые электролитические конденсаторы — с выводами .
• Емкость: 1000 мкФ
• Напряжение: 6,3 В. USB использует питание 5В. Для нашего блока питания 6.3v самое близкое напряжение. Вы можете подобрать конденсатор с более высоким (не меньшим!) напряжением.

Я выбрал это. Обратите внимание, что электролитические конденсаторы несимметричны, — у них + и — .

---

Транзистор :

BC547 — один из самых распространенных транзисторов. Аналог легендарного советского транзистора КТ315. В этом нет ничего особенного, модель определяет все характеристики. Есть небольшие отклонения в зависимости от производителя и партии, но для нашего проекта они не так важны. Я выбрал это. Чтобы зеркально отразить транзистор по вертикали, используйте Повернуть и отразить  меню.

---

Кнопка, диод: Взял обе из стандартной EELib. Все компоненты EELib связаны с LCSC, поэтому вы можете безопасно их использовать.

---

Чтобы сделать процесс проектирования более удобным, вы можете использовать горячие клавиши. Список всех хоткеев с возможностью редактирования находится в меню Config — Shortcut Keys Settings :

Скрытая сложность в простых вещах

Первый таймер обеспечивающий основную задержку готов, теперь нужно спроектировать таймер настройки время индикации. Вы наверняка можете взять существующий, скопировать его и соединить его вход с выходом первоклассника. Чтобы провести сравнение с аналогичными решениями и ознакомиться с новым типом элементов, давайте спроектируем второй раз, используя один из самых популярных чипов — 9.0049 НЕ555 .

Эта микросхема выделяется среди других возможностью применения буквально везде (от мигания светодиодами до управления ракетой), дешевизной и стабильной работой.

Более подробную информацию о NE555 можно найти в многочисленных источниках в Интернете, например, здесь.

Чип будет использоваться как простой моностабильный мультивибратор. Схема представлена ​​ниже:

Функция схемы следующая: при появлении спада напряжения на из контакта , микросхема подает импульс напряжения (VCC — 1,5 В) на выход микросхемы
(вывод 3). Вы можете использовать эту формулу для расчета длительности импульса:

В этой схеме используются элементы, аналогичные тем, которые использовались в предыдущей версии таймера, за исключением неполярного конденсатора и самой микросхемы.

Одноразовый таймер мы уже создали с помощью элементов, припаянных через отверстия в плате, поэтому давайте создадим второй таймер с помощью приспособлений для поверхностного монтажа.

Устройства для поверхностного монтажа, такие как конденсаторы, резисторы, диоды и микросхемы, изготавливаются в соответствии со стандартными размерами. Стандартные размеры резисторов в мм следующие:

Для первого опыта с SMD попробуем использовать стандартный 1206 . Чтобы взять резисторы и конденсаторы 1206, выберите в поисковой строке соответствующий фильтр. Вместо электролитического конденсатора можно использовать танталовый конденсатор:

Вот пример, иллюстрирующий выбор неполярного конденсатора:

Вот пример, иллюстрирующий выбор резистора SMD:

Вот пример, иллюстрирующий выбор NE555 в SOP-8 пакет:

Теперь давайте следовать дальнейшим рекомендациям, чтобы закончить вторую часть нашего устройства.

Выходной каскад

После того, как был спроектирован второй таймер, необходимо добавить в наше устройство блок индикации. Решил добавить 9 красных светодиодов 5мм (потребление 20мА), можно выбрать другие цвета, светодиоды находятся в разделе Оптопары, светодиоды и ИК — Светоизлучающие диоды .

Микросхема NE555 поддерживает максимальный выходной ток 225 мА. Этого достаточно для 9Светодиоды, но лучше предусмотреть запас. Мы будем использовать знаменитый транзистор Дарлингтона TIP122 для усиления мощности.

Ограничим ток светодиода резисторами SMD. Для расчета сопротивления светодиодов можно использовать следующую формулу:

где U(r) — напряжение на резисторе.

U(led)​ — прямое напряжение светодиода. Можно взять из даташита (в моем случае это 2,4в)

I(led) — прямой ток светодиода (в моем случае это 20мА).

---

Таким образом, для 5мм красных светодиодов сопротивление будет 130 Ом .

Схема такая:

Как это работает?

При подаче тока с NE555 на базу транзистора TIP122 он открывается до насыщения, и цепь C — E (коллектор — эмиттер) размыкается, светодиоды горят, все достаточно просто.

По завершении этапа подключения массива светодиодов схема нашего устройства завершена. Вам нужно только выполнить моделирование, что приведет к незначительным исправлениям в схемах.

Проверка соединений

После того, как вы закончите схему, ее необходимо проверить. Для этого откройте папку Nets на вкладке Design Manager . В случае, если какие-то выводы компонентов в вашей схеме ни к чему не подключены, или разные шины закорочены (например, 5В и земля), вы увидите ряд предупреждений.

В данном случае мы не подключили заземляющие контакты порта USB. Давайте исправим это, подключив все оставшиеся контакты USB-порта к земле. Вывод данных лучше оставить неподключенным, так как они могут использоваться для передачи информации о потребителе на источник напряжения.

Распространенные ошибки

При проектировании схемы могут возникнуть следующие ошибки:

• Перекрытие новой области контакта дорожки элемента.

• Накладка контактных площадок элементов. Кажется, что они связаны, но на самом деле это не так. Нет необходимости упрощать размер схемы. Минимизация платы — экономит стоимость, размер устройства, минимизация схемы — добавит ошибок и минимизирует читаемость.

• Дорожки перпендикулярны контактам. Когда вы перемещаете предмет, вы можете сокращать пути, не замечая этого.

Вы всегда можете проверить связь отслеживания с контактами элементов на вкладке Design Manager .

Заключение

Надеемся, что после прочтения этой статьи вы получили знания и опыт использования сервиса EasyEDA. Обладая этими знаниями, вы сможете спроектировать схему собственного устройства по всем правилам разработки.

В следующей статье вы познакомитесь с инструментами моделирования схемы вашего устройства.

Как начать разработку для Raspberry Pi с помощью Qt

Как начать разработку для Raspberry…

Как начать разработку для Raspberry Pi с помощью Qt

Итак, мы выбрали Raspberry Pi 3B+. Это отличный одноплатный компьютер размером с банковскую карту. Имеет 4 порта USB, модуль WiFi, 1 Гб оперативной памяти,…

Аппаратное обеспечение

Кирилл Авдеев Инженер-программист

13 мая 2021 г. 14 мин чтения

Интернет вещей в транспорте и логистике

Интернет вещей в транспорте и логистике

Интернет вещей в транспорте и логистике

Интернет вещей уже давно набирает популярность. Для кого-то это пугающее будущее, а для кого-то знакомое настоящее. Кажется…

Аппаратное обеспечение

Антон Козлов Инженер по оборудованию

10 января 2022 г. 11 минут чтения

Как писать тесты и симуляторы для AVR…

Как писать тесты и симуляторы для…

Как писать тесты и симуляторы для микроконтроллеров AVR

Всем привет!В этой статье мы рассмотрим основные методы моделирования и тестирования прошивок для микроконтроллеров AVR.Любое тестирование…

Аппаратное обеспечение

Антон Козлов Инженер по оборудованию

08 апреля 2021 г. 11 минут чтения

Аксессуары KT315 Venduro Hottes — Elektro Loeters

Электро Лотерс Кузинер Аксессуары Горячие аксессуары Venduro Chapeau de toiture Тип KT ø 315 мм KT 315

Retourner à la liste

Venduro Chapeau de toiture Type KT ø 315 мм

toiture проход

---

Технические характеристики

Номер статьи	КТ315
Код барре	8000000005786
Марка	Вендуро
Категория	Горячие аксессуары
Горячие аксессуары	туалетный пассаж

• Voici les specifications en details в каталоге

Описание

Пассаж в туалет
Туатюрная шапка

---

КЛИЕНТЫ D’AUTRES ONT AUSSI VU

Ne convient pas avec des appareils anciens. Contactez-nous»> Veuillez верификатор

Новый кессон encastrable couleur inox avec filtre monoblock 843400 843400
€ 299

Veuillez верификатор

Новый КЕЗСОН ДЛЯ ПЕРЕРАБОТКИ 7921400 7921400
€ 299

Veuillez верификатор

Новый кессон encastrable blanc avec filtre monoblock 841400 841400
€ 299
