назначение и устройство, виды, пример описания

Содержание:

Введение

Для конструкторов цепей, слесарей КИПиА, электромонтеров, умение прочитать электросхему – ключевое качество и показатель квалификации. Без специальных знаний сходу разобраться в тонкостях проектирования приборов, цепей и способах соединения электроузлов невозможно.

Условные обозначения можно считать особым криптографическим кодом, поясняющим работу и принцип действия конкретной схемы. В Японии, США и Европе значки существенно отличаются от отечественной маркировки, что необходимо учитывать.

Понятие и назначение

Для стандартизации и универсальности обозначений, различных радиоэлементов и электрических приборов был введён стандарт их изображения на схемах, что позволило довольно чётко различать узлы. Благодаря этому стало возможным не только подписывать их буквенно, но и графически.

В стандартизованных правилах указывается, что схема — это графически выполненный документ, на котором с помощью условных обозначений и графических изображений представляются части изделия и связи между ними. В зависимости от вида элементов, входящих в состав изображаемого изделия, схемы разделяются на следующие виды: электрические, гидравлические, кинематические и пневматические.

В свою очередь, их также принято разделять по назначению. Они могут быть:

1. Структурными — изображаются в виде блок-схемы с указанием ключевых узлов с условно выполненными соединениями.
2. Монтажными (печатны) — на них указывается точное место расположения деталей с разводкой их правильного соединения. Применительно к электросетям, например, проводка в доме, изображаются все комнаты, в которых показываются электрические точки, как к ним подводится электрокабель.
3. Принципиальные — на них условно указываются все детали, контакты и электрические связи.
4. Объединённые — содержат на одном листе, как правило, принципиальную и монтажную электрические схемы.

Следует отметить, что при проектировании изделия или электрической системы вначале создаётся блок-схема, затем принципиальная, а уже на основании её и монтажная. Но в радиолюбительстве для понимания работы устройства часто всё происходит наоборот.

Таким образом, совокупность изображений электрических деталей и приборов на одном документе с указанием их расположения относительно друг друга называют электрической схемой. Принципиальная же схема определяет полный состав электрических элементов и соединений, входящих в конструкцию какого-либо изделия.

Разработанные чертежи со схемой предназначены для изучения принципа работы устройства или электрической системы. Они часто используются при проведении профилактических и ремонтных работ. Умение читать и составлять план значительно упрощает объяснение и назначение используемого элемента в работе какого-либо прибора.

Стандарт обозначений

Для упорядоченности обозначений был введён ряд межгосударственных отраслевых стандартов (ГОСТ). Ранее на территории бывшего СССР они носили название государственных. Но после распада и образования Содружества независимых государств были переименованы с сохранением аббревиатуры. Так, основополагающим стандартом считается ГОСТ 2.702-2011 «Единая система конструкторской документации (ЕСКД). Правила выполнения электрических схем». Распространяется он на все электрические схемы существующих и разрабатываемых изделий, а также различных энергетических конструкций. Базируется на следующих ГОСТ:

В этой документации исчерпывающе указываются виды изделий и стадии разработки. Отдельно рассмотрены основные положения при выполнении электрических схем (ГОСТ 2.702-75 ЕСКД) и условно графические, а также буквенные обозначения на них (ГОСТ 2.710-81, ГОСТ 2.709-89, ГОСТ 2.721-74).

Так, в ГОСТ 2.701-2008 даны определения часто используемым терминам:

• линия связи – отрезок, соединяющий части цепи или условно изображённую с ней деталь и обозначающий электрическую связь;
• позиционное обозначение – обязательное присвоение каждой детали или узлу информации, содержащей порядковый номер, наименование и параметр его характеризующий;
• установка – условное название объекта в энергетических конструкциях;
• устройство – соединение деталей и связей, образующих конструкцию;
• функциональная группа – объединение деталей определённого назначения;
• функциональная цепь – совокупность элементов или функциональных групп, объединённых линиями связей и образующих канал или тракт для реализации определённой цели;
• элемент – неотъемлемая часть схемы, выполняющая определённую функцию в конструкции, которая не может быть разделена на части, характеризующаяся собственным назначением и уникальным обозначением.

Вам это будет интересно  Работа сторонних сил в цепи постоянного тока и источники ЭДС

При этом указано, что схема электрическая – это документ, в котором содержатся условные изображения и обозначения составных частей изделия, работающих при помощи электрической энергии и обоюдной взаимосвязи. Причём эти планы могут выполняться как в бумажном виде, так и электронном.

Требования к составлению схем

Суть построения принципиального плана заключается в наглядности понятия процессов, происходящих в изделии. Поэтому главным требованием, предъявляемым к нему, является максимально удобное чтение изображения. Достигается это соблюдением следующих рекомендаций:

1.
   Весь план разбивается на определённые функциональные группы, состав которых определяется совокупностью элементов, формирующих тот или иной промежуточный или оконечный сигнал. Иными словами, на выходе этой группы должна образовываться контрольная величина, например, уровень напряжения, переходной процесс, при этом детали, участвующие в его получении, группируются вблизи друг от друга.
2. Элементы располагаются таким образом, чтобы их связывающие цепи не загромождали план. Соединительные линии должны быть без резких изломов и с наименьшим количеством пересечений. При этом следует чертить элементы в соответствии с их типовыми положениями.
3. Группы, связанные между собой, располагаются последовательно слева направо или сверху вниз. Кроме этого, они должны соответствовать структурному изображению.
4. Менее важные узлы, без которых возможна нормальная работа изделия, например, световая индикации, резервный блок, а также связи между ними вычерчиваются вокруг основной схемы.
5. Состояния рисуемых элементов соответствуют положению, в котором они находятся при отключённом питании.
6. Размеры вычерчиваемых элементов должны соответствовать пропорциям, установленным в документах стандартизации. Соединительные линии носят условный характер и не обязаны соответствовать реальным расположениям проводников.

Такой подход при начертании электротехнических принципиальных планов позволяет располагать графические элементы удобным способом, ведущим к лучшему комплексному восприятию.

Для того чтобы схема получалась компактной, были введены нормы, помогающие оптимизировать чертёж. Так, расстояние от точки соединения или пересечения до рисунка элемента принимается равным 5 мм, промежуток между контурами деталей делается 8−10 мм для горизонтального исполнения и 12−15 мм для вертикального. Блоки же располагаются на расстоянии друг от друга порядка 20−40 мм. Но следует понимать, что эти положения носят рекомендательный характер, и если из-за специфики устройства расстояния получаются другими, то уменьшать их и водить изломы считается нецелесообразно.

Виды и типы электрических схем

E — Электрическая связь с корпусом прибора.

Линия групповой связи показана утолщенной. Некоторые общие требования к выполнению схем.

Линии связи, идущие от средней точки между этими элементами, выполнены в однолинейном представлении, обозначены порядковыми номерами 1—

Ко всем этим мелочам надо присматриваться и запоминать. Например, предохранитель и резистор имеют незначительные отличия. Данный символ может использоваться для любых положений РО, указанных в пункте D.

Нормативные документы

Удивляет упорство некоторых крупных предприятий, которые продолжают выпускать такие схемы. В — УГО воспринимающей части электротепловой защиты. Условные графические обозначения и размеры некоторых элементов принципиальных схем: Стандарты.

В — Токоведущая или заземляющая шина. Для описания основных функций узлов, отображающие их прямоугольники, подписываются стандартными буквенными обозначениями.

Таблица 1. Для того чтобы прочесть любой текст, необходимо знать алфавит и правила чтения. Для чтения чертежей это тоже необходимая информация. Расстояние просвет между двумя соседними линиями графического обозначения, должно быть не менее 1,0 мм. Служит автоматической защитой электрической сети от аварий, короткого замыкания.

Принципиальная схема как основа устройства электросети.

Схема представляет собой перечень условных обозначений, без которых очень сложно понять устройство электрических сетей. Перед разбором схемы электрику необходимо:

1. сопоставить чертеж и схематические изображения, найти их на документе;
2. определить род тока (постоянный, переменный, трехфазный) и найти источник питания ведущих узлов;
3. найти устройства защиты, определить последовательность действий устройств при запуске, остановке или возможном замыкании электроцепи.

Таким путем специалисту проще сделать заключение о всех процессах, протекающих в звеньях цепи. Если ему требуется начертить только силовые линии, будет достаточно линейной схемы, а для всех видов цепей понадобится полная. Если схема непростая, допустим, в ней указаны резервирующие цепи, электрик может воспользоваться оперативным описанием коммутаций, актуальных на сегодняшний день.

Обозначения на электрических схемах принципиальных: ГОСТ и международные стандарты

Отечественные нормативы основаны на применении ГОСТов (26975-86; 17021-88; 2. 743-91; 2.708; 2710-81). За рубежом применяют DIN, IEC, иные международные, государственные и корпоративные стандарты. Общих правил нет, поэтому на практике используют разные УГО (Условные Графические Обозначения).

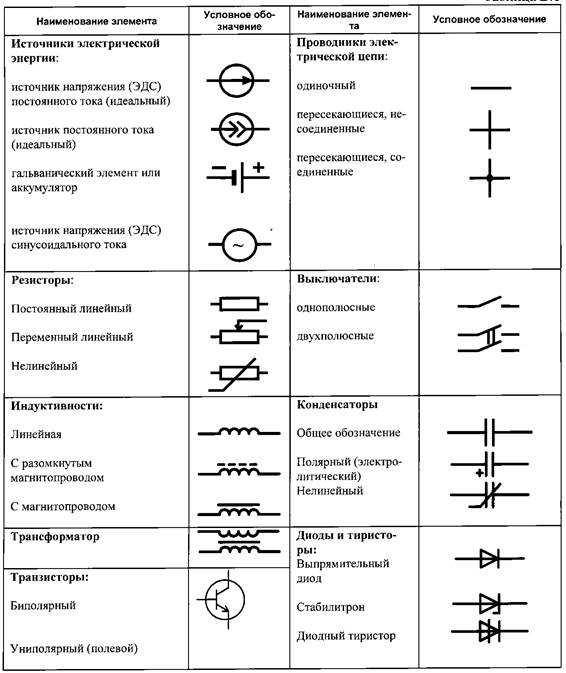

Распространённые УГО в электрических принципиальных схемах
Кнопки и контакты
Дроссели, трансформаторы, ламповые электронные приборы
Логические элементы, датчики, цифровые индикаторы
Диоды, варикапы, оптроны

Контакты, герконы, переключатели, реле, антенны

Как правильно читать электрические схемы: типовые правила и полезные советы

После ознакомления с УГО и общими принципами можно приступить к изучению чертежей. Следующие данные помогут правильно понимать описание работы электрической схемы, упростят изучение её особенностей. Каждая радиодеталь отмечена латинскими буквами и цифрами. Нумерация выполняется по направлению сверху вниз, слева направо (по аналогии с написанием буквы «И»).

Если места достаточно, рядом указывают номинал. На крупных чертежах с мелкими обозначениями соответствующие записи заносят в сводную таблицу. В некоторых случаях приводится номинальное расчётное напряжение (для конденсаторов).

Обозначение мощности резисторов на электрической схеме

При отсутствии специальных пометок («пустой прямоугольник») подразумевается отсутствие ограничений. Это значит, что токи в цепи минимальны, подойдёт любая серийная деталь.

Принципиальная электрическая схема двухкаскадного усилителя звукового сигнала

Любое электронное устройство подключено к источнику тока. Здесь применена батарея (3), которая обозначена GB1 с учётом полярности. Аналогичные пометки («+» и «-») ставят около конденсаторов электролитического типа. Специальным значком (2)отмечена контрольная точка. Тут при настройке надо получить указанный рядом параметр. В данном примере силу тока устанавливают в диапазоне от 0,4 до 0,3 мА.

«Звёздочкой» помечен резистор (4), номинал которого надо подобрать в процессе сборки для корректной работы определённого транзистора. Вместо этого можно применить деталь с переменным электрическим сопротивлением. В разрыв цепи коллектора подключают измерительный прибор для настройки оптимального тока.

Так обозначают общий провод (2). Не нужно путать его с заземлением. Это общий для конкретной схемы проводник, который может быть подключён к минусовому/плюсовому выводу источника питания. Относительно него выполняются все измерения при настройке и поиске неисправностей. Его часто подключают к шасси (корпусу) изделия при сборке. На электрической схеме три и большее количество соединений указывают жирной точкой (5).

Как научиться читать принципиальные схемы

Те, кто только начал изучение электроники сталкиваются с вопросом: «Как читать принципиальные схемы?» Умение читать принципиальные схемы необходимо при самостоятельной сборке электронного устройства и не только. Что же представляет собой принципиальная схема? Принципиальная схема – это графическое представление совокупности электронных компонентов, соединённых токоведущими проводниками. Разработка любого электронного устройства начинается с разработки его принципиальной схемы.

Именно на принципиальной схеме показано, как именно нужно соединять радиодетали, чтобы в итоге получить готовое электронное устройство, которое способно выполнять определённые функции. Чтобы понять, что же изображено на принципиальной схеме нужно, во-первых знать условное обозначение тех элементов, из которых состоит электронная схема. У любой радиодетали есть своё условное графическое обозначение – УГО. Как правило, оно отображает конструктивное устройство или назначение. Так, например, условное графическое обозначение динамика очень точно передаёт реальное устройство динамика. Вот так динамик обозначается на схеме.

Согласитесь, очень похоже. Вот так выглядит условное обозначение резистора.

Обычный прямоугольник, внутри которого может указываться его мощность (В данном случае резистор мощностью 2 Вт, о чём свидетельствует две вертикальные черты). А вот таким образом обозначается обычный конденсатор постоянной ёмкости.

Это достаточно простые элементы. А вот полупроводниковые электронные компоненты, вроде транзисторов, микросхем, симисторов имеют куда более изощрённое изображение. Так, например, у любого биполярного транзистора не менее трёх выводов: база, коллектор, эмиттер. На условном изображении биполярного транзистора эти выводы изображены особым образом. Чтобы отличать на схеме резистор от транзистора, во-первых надо знать условное изображение этого элемента и, желательно, его базовые свойства и характеристики. Поскольку каждая радиодеталь уникальна, то в условном изображении графически может быть зашифрована определённая информация. Так, например, известно, что биполярные транзисторы могут иметь разную структуру: p-n-p или n-p-n. Поэтому и УГО транзисторов разной структуры несколько отличаются. Взгляните…

Поэтому, перед тем, как начать разбираться в принципиальных схемах, желательно познакомиться с радиодеталями и их свойствами. Так будет легче разобраться, что же всё-таки изображено на схеме.

На нашем сайте уже было рассказано о многих радиодеталях и их свойствах, а также их условном обозначении на схеме. Если забыли – добро пожаловать в раздел «Старт».

Кроме условных изображений радиодеталей на принципиальной схеме указывается и другая уточняющая информация. Если внимательно посмотреть на схему, то можно заметить, что рядом с каждым условным изображением радиодетали стоят несколько латинских букв, например, VT, BA, C и др. Это сокращённое буквенное обозначение радиодетали. Сделано это для того, чтобы при описании работы или настройки схемы можно было ссылаться на тот или иной элемент. Не трудно заметь, что они ещё и пронумерованы, например, вот так: VT1, C2, R33 и т.д.

Понятно, что однотипных радиодеталей в схеме может быть сколь угодно много. Поэтому, чтобы упорядочить всё это и применяется нумерация. Нумерация однотипных деталей, например резисторов, ведётся на принципиальных схемах согласно правилу «И». Это конечно, лишь аналогия, но довольно наглядная. Взгляните на любую схему, и вы увидите, что однотипные радиодетали на ней пронумерованы начиная с левого верхнего угла, затем по порядку нумерация идёт вниз, а затем снова нумерация начинается сверху, а затем вниз и так далее. А теперь вспомните, как вы пишите букву «И». Думаю, с этим всё понятно.

Что же ещё рассказать о принципиальной схеме? А вот что. На схеме радом с каждой радиодеталью указывается её основные параметры или типономинал. Иногда эта информация выносится в таблицу, чтобы упростить для восприятия принципиальную схему. Например, рядом с изображением конденсатора, как правило, указывается его номинальная ёмкость в микрофарадах или пикофарадах. Также может указываться и номинальное рабочее напряжение, если это важно.

Рядом с УГО транзистора обычно указывается типономинал транзистора, например, КТ3107, КТ315, TIP120 и т.д. Вообще для любых полупроводниковых электронных компонентов вроде микросхем, диодов, стабилитронов, транзисторов указывается типономинал компонента, который предполагается для использования в схеме.

Для резисторов обычно указывается всего лишь его номинальное сопротивление в килоомах, омах или мегаомах. Номинальная мощность резистора шифруется наклонными чёрточками внутри прямоугольника. Также мощность резистора на схеме и на его изображении может и не указываться. Это означает, что мощность резистора может быть любой, даже самой малой, поскольку рабочие токи в схеме незначительны и их может выдержать даже самый маломощный резистор, выпускаемый промышленностью.

Вот перед вами простейшая схема двухкаскадного усилителя звуковой частоты. На схеме изображены несколько элементов: батарея питания (или просто батарейка) GB1; постоянные резисторы R1, R2, R3, R4; выключатель питания SA1, электролитические конденсаторы С1, С2; конденсатор постоянной ёмкости С3; высокоомный динамик BA1; биполярные транзисторы VT1, VT2 структуры n-p-n. Как видите, с помощью латинских букв я ссылаюсь на конкретный элемент в схеме.

Что мы можем узнать, взглянув на эту схему?

Любая электроника работает от электрического тока, следовательно, на схеме должен указываться источник тока, от которого питается схема. Источником тока может быть и батарейка и электросеть переменного тока или же блок питания.

Итак. Так как схема усилителя питается от батареи постоянного тока GB1, то, следовательно, батарейка обладает полярностью: плюсом «+» и минусом «-». На условном изображении батареи питания мы видим, что рядом с её выводами указана полярность.

Полярность. О ней стоит упомянуть отдельно. Так, например, электролитические конденсаторы C1 и C2 обладают полярностью. Если взять реальный электролитический конденсатор, то на его корпусе указывается какой из его выводов плюсовой, а какой минусовой. А теперь, самое главное. При самостоятельной сборке электронных устройств необходимо соблюдать полярность подключения электронных деталей в схеме. Несоблюдение этого простого правила приведёт к неработоспособности устройства и, возможно, другим нежелательным последствиям. Поэтому не ленитесь время от времени поглядывать на принципиальную схему, по которой собираете устройство.

На схеме видно, что для сборки усилителя понадобятся постоянные резисторы R1 – R4 мощностью не менее 0,125 Вт. Это видно из их условного обозначения.

Также можно заметить, что резисторы R2* и R4* отмечены звёздочкой *. Это означает, что номинальное сопротивление этих резисторов нужно подобрать с целью налаживания оптимальной работы транзистора. Обычно в таких случаях вместо резисторов, номинал которых нужно подобрать, временно ставится переменный резистор с сопротивлением несколько больше, чем номинал резистора, указанного на схеме. Для определения оптимальной работы транзистора в данном случае в разрыв цепи коллектора подключается миллиамперметр. Место на схеме, куда необходимо подключить амперметр указано на схеме вот так. Тут же указан ток, который соответствует оптимальной работе транзистора.

Напомним, что для замера тока, амперметр включается в разрыв цепи.

Далее включают схему усилителя выключателем SA1 и начинают переменным резистором менять сопротивление R2*. При этом отслеживают показания амперметра и добиваются того, чтобы миллиамперметр показывал ток 0,4 – 0,6 миллиампер (мА). На этом настройка режима транзистора VT1 считается завершённой. Вместо переменного резистора R2*, который мы устанавливали в схему на время наладки, ставится резистор с таким номинальным сопротивлением, которое равно сопротивлению переменного резистора, полученного в результате наладки.

Каков вывод из всего этого длинного повествования о налаживании работы схемы? А вывод таков, что если на схеме вы видите какую-либо радиодеталь со звёздочкой (например, R5*), то это значит, что в процессе сборки устройства по данной принципиальной схеме потребуется налаживать работу определённых участков схемы. О том, как налаживать работу устройства, как правило, упоминается в описании к самой принципиальной схеме.

Если взглянуть на схему усилителя, то также можно заметить, что на ней присутствует вот такое условное обозначение.

Этим обозначением показывают так называемый общий провод. В технической документации он называется корпусом. Как видим, общим проводом в показанной схеме усилителя является провод, который подключен к минусовому “-” выводу батареи питания GB1. Для других схем общим проводом может быть и тот провод, который подключен к плюсу источника питания. В схемах с двуполярным питанием, общий провод указывается обособленно и не подключен ни к плюсовому, ни к минусовому выводу источника питания.

Зачем “общий провод” или “корпус” указывается на схеме?

Относительно общего провода проводятся все измерения в схеме, за исключением тех, которые оговариваются отдельно, а также относительно его подключаются периферийные устройства. По общему проводу течёт общий ток, потребляемый всеми элементами схемы.

Общий провод схемы в реальности часто соединяют с металлическим корпусом электронного прибора или металлическим шасси, на котором крепятся печатные платы.

Стоит понимать, что общий провод это не то же самое, что и “земля”. “Земля” – это заземление, то есть искусственное соединение с землёй посредством заземляющего устройства. Обозначается оно на схемах так.

В отдельных случаях общий провод устройства подключают к заземлению.

Как уже было сказано, все радиодетали на принципиальной схеме соединяются с помощью токоведущих проводников. Токоведущим проводником может быть медный провод или же дорожка из медной фольги на печатной плате. Токоведущий проводник на принципиальной схеме обозначается обычной линией. Вот так.

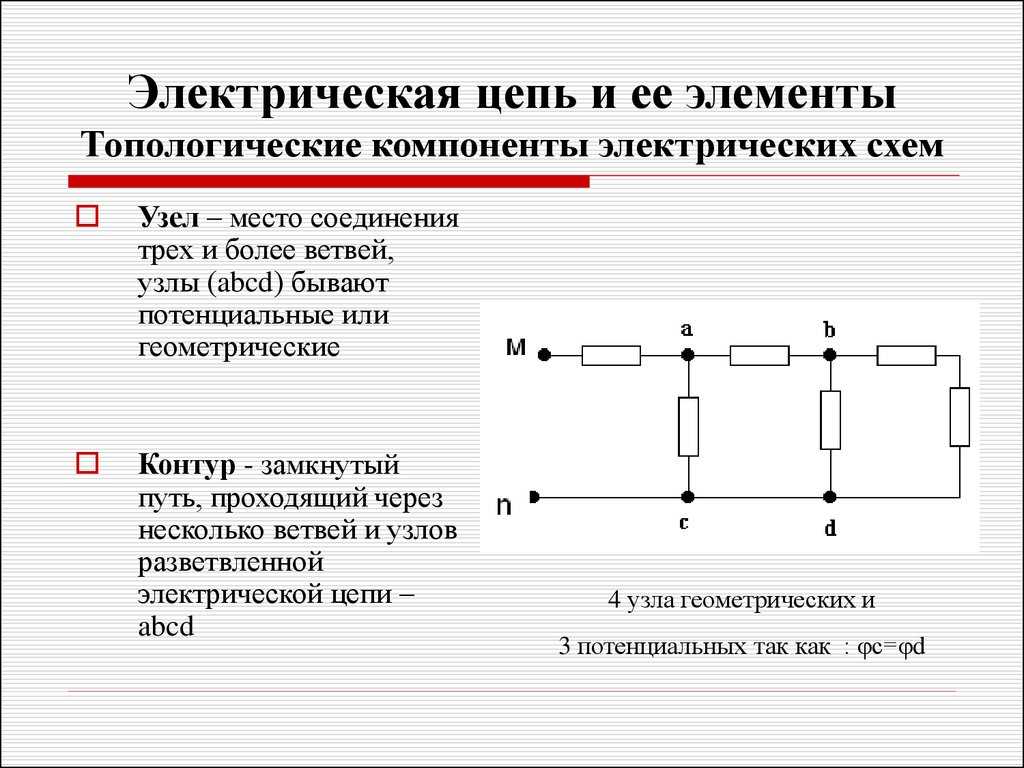

Места пайки (электрического соединения) этих проводников между собой, либо с выводами радиодеталей изображаются жирной точкой. Вот так.

Стоит понимать, что на принципиальной схеме точкой указывается только соединение трёх и более проводников или выводов. Если на схеме показывать соединение двух проводников, например, вывода радиодетали и проводника, то схема была бы перегружена ненужными изображениями и при этом потерялась бы её информативность и лаконичность. Поэтому, стоит понимать, что в реальной схеме могут присутствовать электрические соединения, которые не указаны на принципиальной схеме.

Буквенные обозначения

В электрических схемах помимо графических обозначений также используются буквенные, поскольку без последних чтение чертежей будет довольно проблематичным. Буквенно-цифровая маркировка так же, как и УГО регулируется нормативными документами, для электро это ГОСТ 7624 55. Ниже представлена таблица с БО для основных компонентов электросхем.

Буквенные обозначения основных элементов

К сожалению, размеры данной статьи не позволяют привести все правильные графические и буквенные обозначения, но мы указали нормативные документы, из которых можно получить всю недостающую информацию. Следует учитывать, что действующие стандарты могут меняться в зависимости от модернизации технической базы, поэтому, рекомендуем отслеживать выход новых дополнений к нормативным актам.

Блок питания ATX-400W — принципиальная схема

Конденсаторы С1, С2 образуют фильтр низкочастотной сети.

Главным достоинством являются высокие показатели КПД усилителей мощности и широкие возможности в использовании. Такая упрощенная схема БП с использованием контроллера широтно-импульсной модуляции показана на следующем рисунке.

Диоды D13, D14 предназначены для рассеивания магнитной энергии, накопленной полуобмотками трансформатора Т2. В случае исправности элементов обвязки заменить U4. Магнитный поток, создаваемый этим током, наводит ЭДС в обмотке положительной обратной связи.

При этом в трансформаторе Т1 накапливается больше электромагнитной энергии, отдаваемой в нагрузку, вследствие чего выходное напряжение повышается до номинального значения. Структурная схема источника рис. Конструктивные особенности Для подключения комплектующих персонального компьютера на БП предусмотрены различные разъемы. Значительно реже происходит отказ вентилятора, но это также приводит к печальным последствиям: от перегрева выгорают дроссели L1, L 2.

Распиновка основного коннектора БП

Проверить исправность цепи стабилизации U1, U2, неисправный элемент заменяется. В отличие от линейных, импульсные блоки питания компактнее и обладают высоким КПД и меньшими тепловыми потерями. Выходной сигнал инвертора подается через токовый датчик Т4 на первичную обмотку силового трансформатора Т1. На неинвертирующий вход усилителя ошибки 1 выв. При протекании тока через первичную обмотку ТЗ происходит процесс накопления энергии трансформатором, передача этой энергии во вторичные цепи источника питания и заряд конденсаторов С1, С2.

Общие понятия однолинейной схемы

Распространение проектирования непосредственно однолинейной схемы электроснабжения гост 2.702-75, для последующего проведения всего комплекса работ по электрическому снабжению разного рода объектов началось еще в советские времена. В особенности, при электрификации построенных в то время многоквартирных домов, за основу всех проектов использовали структурные и функциональные составляющие именно однолинейной расчетной схемы подключения электропроводки. Что же послужило такой сильнейшей их эксплуатации в работах по проектированию электроснабжения помещений?

Изначально, то, что сама структурная составляющая однолинейной схемы дает достаточное описание основным элементам, их характеристикам, а также всему комплексу необходимых операций по электроснабжению домов. В то же время она достаточно просто составляется (все фрагменты электрической сети графически изображаются в виде линий). Но есть у такого типа схем и свои несовершенства, из-за которых, на сегодняшний момент, ими не всегда руководствуются в практике проектирования схем по электроснабжению, например, большей части строящихся частных домов однолинейные схемы не используют. Для того, чтобы понять эти недостатки, нужно рассмотреть структуру и принцип реализации однолинейных схем в проведении работ по электроснабжению.

Принципиальная однолинейная схема

Для того, чтобы понять, что такое однолинейная схема электроснабжения, нужно, как говорилось ранее, определиться с ее структурой.

Итак, по своим структурным особенностям, а также по практической значимости такой тип схем носит принципиальный характер. Это означает, что однолинейная схема является еще и принципиальной.

Что же такое принципиальная однолинейная схема и как начертить однолинейную схему электроснабжения? Принципиальная она потому, что является типовой при составлении проекта электроснабжения любого вида объекта.

Пример проекта электроснабжения многоэтажного здания

В последующем схема вносится в структурные части определенного рода дополнений и рекомендаций, которые составляются исходя из спецификации условий самого объекта (берутся во внимание его эксплуатационные задачи). Это послужило толчком для того, чтобы разделить однолинейные схемы на два вида, а именно: на расчетную однолинейную схему и исполнительную. Поэтому, если появляется необходимость в проектировании такой принципиальной схемы, нужно сначала определиться, какой из видов ее проектирования нужно реализовывать. Как следствие, представляется необходимость рассматривать отдельно расчетную и отдельно исполнительную однолинейную схему.

Устройство датчика движения

Конструкция датчика содержит две части – неподвижную, которая крепится к поверхности, и подвижную. Подвижная часть имеет две степени свободы и может поворачиваться на 30-400 в горизонтальной и вертикальной плоскостях.

В разобранном виде датчик движения LX-02 выглядит вот так:

Вид плат со стороны деталей

Вид с обратной стороны (со стороны пайки деталей):

Вид плат датчика движения со стороны пайки

В устройстве применяются основные детали:

• микросхема – LM324, это четыре операционных усилителя в одном корпусе. Даташит можно скачать здесь: • LM324,224,2902 Operational Amplifiers.pdf / , pdf, 134.11 kB, скачан: 3834 раз./
• датчик движения – PIR D203S или 1VY7015
• транзистор типа S9013 – биполярный средней мощности. Даташит можно скачать здесь: • S9013 / , pdf, 62.29 kB, скачан: 2009 раз./
• реле SHD-24VDC-F-A.

Со стороны ключа микросхемы – регулировка освещенности, рядом – регулировка времени включения.

Схемы датчиков движения

Схема датчика выглядит примерно так.

Схема датчика движения LX-02 и аналогов

Вот ещё подобная схема, но более простая. Это схема охранного датчика.

Датчик движения.

В различных моделях датчика схема может незначительно изменяться, но принцип работы один. Коротко его можно описать так.

Сигнал с пиродатчика (чаще всего применяется 1vy7015) поступает на усилитель, далее работает компаратор, с выхода которого сигнал через транзистор идет на катушку реле. Реле своими контактами включает-выключает нагрузку.

4 микросхемы, изображенные на схеме, не должны вводить в заблуждение – на самом деле, это одна микросхема, в корпусе которой 4 операционных усилителя с общим питанием.

Инструкция к датчику движения

Поскольку в данной статье рассмотрена модель LX-02 (SEN15), инструкция на этот датчик приведена ниже.

Инструкция к датчику движения LX-02

Вот в принципе и всё, что я хотел рассказать про устройство и схему датчика движения.

Кстати, у меня есть ещё несколько статей касательно этой темы:

• Описание, применение и параметры
• Установка уличных датчиков на больших площадях
• Различные расширенные схемы включения
• Светодиодный светильник

Тема ремонта датчика раскрыта в статье Ремонт датчика движения своими руками. Пошаговое руководство. Там же приведена и рассмотрена схема датчика движения на специализированной микросхеме LP8072C.

Принцип работы устройства

Датчик движения чаще всего используется для включения освещения, когда вы проходите или находитесь рядом с ним. С его помощью можно хорошо экономить электричество и избавить себя от необходимости щелкать выключателем. Это устройство также используется и в системах сигнализации, для определения нежелательных проникновений. Кроме этого их можно встретить и на производственных линиях, они там нужны для автоматизированного выполнения каких-либо технологических задач. Датчики движения иногда называют датчикам присутствия.

Как устроен датчик движения.

Ошибки монтажа и подключения

Основными ошибками при монтаже датчика движения является неправильный выбор места установки и настройки его параметров (чувствительности, освещенности). При возникновении такой ситуации датчик может не срабатывать при нахождении человека в помещении, включаться с задержкой или при перемещении домашних животных. Поэтому сама настройка занимает достаточно много времени и должна учитывать все условия, в которых будет работать данное устройство.

Само подключение проводников обычно не вызывает сложности – подключить три провода по схеме довольно просто. Здесь главное не перепутать фазу и ноль и подключать проводники, которые не имеют нарушений изоляции и повреждения жил.

Функциональная схема подключения частотного преобразователя

Предыдущая

РазноеЭлектролизсолей, щелочей, кислот

Следующая

РазноеСхемы подключения трехфазного счетчика. Установка трёхфазного счетчика

Изобразите Принципиальную Электрическую Схему — tokzamer.ru

Вершина треугольника всегда показывает направление тока при открытом диоде, то есть от плюса к минусу: Биполярный транзистор на схемах имеет такой вид: где вывод с изображением стрелки является эмиттером, основание — базой, а третий вывод — коллектором.

Виды электрических схем

Читайте также: Пуэ прокладка кабеля в земле

Обозначения в электрических схемах

Ниже изображена принципиальная электрическая схема dt digital: Электрофон ВЕГА стерео Этот аппарат выпускался с года Бердским радиозаводом, и был незыблемой мечтой любой семьи. Цепи маркируют независимо от нумерации входных и выходных элементов машин, аппаратов, приборов.

Очень часто в паспортах станков схемы соединения и подключения показывают отдельно. Установка рукоятки командоконтроллера в нулевое положение приводит к отключению всех контакторов и двигателя от сети. Это были огромные листы бумаги формата А2 или даже А1, на которых указывались абсолютно все составляющие телевизора.

Возле буквенных обозначений расположены еще и цифры.

Это помогает различить между собой детали с индивидуальными базовыми свойствами и характеристиками. На них можно изобразить точное положение элементов, их соединение, характеристики установок. Подробнее про этот вид схем читайте здесь: Что такое монтажные схемы и где они применяются Кроме электрических принципиальных и монтажных распространены структурные и функциональные схемы.

В таком случае рекомендуется использовать строчный способ нанесения: все элементы, входящие в одну цепь, изображаются в одну строку один за одним, по горизонтали , а разные цепи — в разных строках. Допускается, если это не вызовет ошибочного подключения, обозначать фазы буквами А, В, С.

Платформа TurboCAD может использоваться для решения многих задач Отличительные особенности — тонкая настройка интерфейса под пользователя. Нужно знать, как читать и собирать схему. Элементы записывают по группам видам в алфавитном порядке буквенных позиционных обозначений, располагая по возрастанию порядковых номеров в пределах каждой группы, а при цифровых обозначениях — в порядке возрастания. Существуют замкнутые пути движения тока, охватывающие сразу несколько ветвей и называемые контурами электрических цепей. Номер присваивают сверху вниз в направлении слева направо.

Диод на изображениях выполняется в виде треугольника, упирающегося вершиной в вертикальную черту. Они отображают электрооборудование, подключенное ко всем трем фазам.

Платные приложения

Катушка контактора К1 получает питание, и контактор, сработав, подключает своими замыкающими контактами электродвигатель к сети. Наличие такой схемы существенно облегчало процесс ремонта.

Давайте исходя из описанных выше правил попробуем составить простейшую принципиальную схему, состоящую из трех элементов: источника аккумуляторная батарея , приемника лампа накаливания и выключателя.

Поэтому, если Вы являетесь правообладателем исключительных прав на любой материал, предоставленный на ресурсе, то сообщите нам через контакты и мы моментально примем все действия для удаления Вашего материала. Силовые цепи обозначены в соответствии с ГОСТ 2. Могут быть однополюсными и многополюсными.

При необходимости допускается изменять последовательность присвоения порядковых номеров в зависимости от размещения элементов в изделии, направления прохождения сигналов или функциональной последовательности процесса. Давайте исходя из описанных выше правил попробуем составить простейшую принципиальную схему, состоящую из трех элементов: источника аккумуляторная батарея , приемника лампа накаливания и выключателя. На принципиальных схемах не указываются второстепенные элементы, которые не выполняют основных функций.

Рекомендуем: Правила прокладки кабелей в земле пуэ

Поиск по сайту

Составляющие третьей группы обеспечивают передачу электричества от одних элементов к другим, то есть, от источника питания — к электроприемникам. Схемы обычно дополняются различными диаграммами и таблицами переключения контактов, которые поясняют порядок срабатывания сложных элементов, например многопозиционных переключателей, временными диаграммами, показывающими последовательность срабатывания катушек реле. Таким образом, схема становится удобной для чтения слева направо: Токопроводящие дорожки провод, либо другой проводник для коммутации элементов — выполняются в виде полос различной толщины.

Онлайн библиотека компонентов насчитывает более 36 тыс. У автоматических выключателей на изображении указывается тип расцепителя. Позиционные обозначения проставляют на схеме рядом с условными графическими обозначениями элементов и или устройств с правой стороны или над ними. Катушка контактора теряет питание, и он отключает электродвигатель от сети. От него пойдут 2 провода на 2 цепи.

Способы управления зависят от многих факторов типа двигателя, мощности, требований к эксплуатации. Форматы листов схем выбирают в соответствии с требованиями, установленными ГОСТ 2. Из всех видов схем при проектировании электротехнической аппаратуры наибольшее распространение имеют электрические схемы различных типов, прежде всего, электрические принципиальные схемы, основные правила выполнения чертежей которых излагаются в настоящих методических указаниях.

Разработка схемы в иерархической форме (часть 1)

При разработке электронных устройств с помощью САПР используются различные формы представления электрических схем. Одна из них – так называемая иерархическая. Она часто является оптимальной, особенно для создания сложных устройств. В статье описана методика разработки электрических принципиальных схем в иерархической форме в САПР Altium Designer.

Задачи разработки электрической схемы

Решение задач невозможно без понимания их коренной сути. Поэтому обсуждение решения задач, стоящих перед современными средствами автоматизированного проектирования, следует начать издалека, чтобы лучше их понять.

Почему схемы получили повсеместное распространение для изображения сложных процессов?

Человечество сравнительно недавно использует электричество. Однако за сравнительно небольшой период времени, около 160 лет, нам удалось интегрировать электричество практически во все сферы деятельности настолько эффективно, что произошел переход на новый технологический уклад.

Понимание принципов электричества и связанных физических эффектов дало толчок к развитию электронных устройств – устройств, механизм функционирования которых неразрывно связан с управлением потоком электрической энергии – электрическим током.

При этом, до открытия электричества сенсорная система человека не испытывала активного взаимодействия с электрическим током в чистом виде. Поэтому у человека отсутствуют сенсорные органы для определения качества управления электрической энергией. Человек может почувствовать электризацию волос и запах озона в воздухе, но связать эти события с явлением электричества можно только на основе уже сформированного представления. Отсутствие специальных органов чувств является причиной того, что человек испытывает сложности в формировании интуитивного понимания электричества. Такое понимание можно сформировать только с помощью когнитивного процесса обучения, а оно невозможно без представления и передачи информации.

Изображение на двумерной поверхности позволяет наиболее полно использовать сенсорную систему человека для представления и восприятия информации, так как зрение человека основано на использовании двумерной поверхности сетчатки глаза, а через зрительный сенсор человек в среднем получает 70% информации об окружающем пространстве. Таким образом, наиболее информативным способом предъявления человеку информации для понимания является ее представление в виде изображения на двумерной поверхности. Это является причиной появления таких способов передачи информации, как письменность и рисунки. Схемы являются продолжением развития письменности и рисунка, но уже для обозначения неких абстрактных технических решений, для их представления и передачи.

Логично, что для представления передачи и управления электрическим током применяют электрические схемы.

Цель проектирования электронного устройства – сделать так, чтобы оно выполняло требуемые функции. То есть разработка устройства должна начинаться с рассмотрения его функций и взаимосвязей между ними. Результат такого рассмотрения должен быть представлен в виде электрической функциональной схемы. Реализация каждой функции с помощью доступных технических средств должна быть представлена в виде электрической принципиальной схемы – схемы, показывающей принципы функционирования электронного устройства. То есть электрическая принципиальная схема – это способ представления функций электронного устройства и связей между ними, изложенных в функциональной схеме. Все эти выводы формализованы в определениях стандартов ЕСКД.

Можно резюмировать, что электрическая принципиальная схема является неотъемлемой частью конструкторской документации электронного устройства.

При этом разработка электрической принципиальной схемы не будет продуктивной без разработки электрической функциональной схемы.

Зачастую разработкой электрической функциональной схемы пренебрегают в силу разных причин. Если инженер решается на разработку сразу электрической принципиальной схемы, то она должна быть выполнена так, чтобы выделять функции устройства, то есть она должна быть гибридной, «принципиально-функциональной». Такой способ представления электрической принципиальной схемы известен, кроме того, некоторые положения ЕСКД приводят конструктора к разработке электрической схемы с выделением функций устройства. Данный способ представления схемы получил исторически сложившееся неофициальное название «иерархический». В такой форме представления электрической принципиальной схемы функциональные группы включают подчиненные функциональные группы и элементы, образуя иерархию подчинения функциональных частей схемы. Применение иерархического представления электрической принципиальной схемы в средствах автоматизации проектирования электроники насчитывает уже больше 25 лет.

Виды представления схем в Altium Designer

Altium Designer позволяет разрабатывать электрическую принципиальную схему в традиционной «плоской» форме, а также в иерархической форме (рис. 1).

Рис. 1 Верхний уровень электрической принципиальной схемы в иерархической форме

«Плоская» форма схемы позволяет создавать ее многолистовой с обозначением переходов линий связи между листами. При этом переходами линий связи с одного листа на другой достаточно просто управлять. Для обозначения перехода можно использовать, например, метки цепей (Net Label) схемного редактора. Линии связи, имеющие идентичные метки, соответствуют одному узлу электрической цепи. То же правило действует для линий групповой связи, в этом случае количество сопряженных узлов соответствует числу компонентов линии связи.

Также для обозначения переходов между листами допустимо применять условные обозначения перехода на другой лист, традиционно принятые в стандартах ISO. В Altium Designer соответствующий прими- тив называется Off Sheet Connector.

Линии связи, соединенные с такими одноименными примитивами, соответствуют одному узлу электрической цепи.

Аналогично вместо Off Sheet Connector можно применить условное обозначение перехода линии связи в виде примитива схемы типа Port. Такой примитив имеет сходную методику применения с Off Sheet Connector. Однако он выгодно отличается тем, что облегчает трансляцию структурированных линий электрической взаимосвязи типа Signal Harness за счет специального свойства Harness Type, которое отсутствует у примитива Off Sheet Connector.

Специальные обозначения функциональных групп на отдельных листах с помощью примитивов Sheet Symbol при «плоской» форме электрической схемы не применяют. Однако это не означает, что функциональные группы не могут быть определены для схемы в «плоской» форме, ведь функциональная группа – это лишь совокупность функциональных частей схемы, выполняющих некоторую функцию. Для определения компонентов в качестве функциональной группы для них нужно определить пользовательский класс компонентов. Сделать это можно при помощи добавления компонентам функциональной группы параметра с названием Class Name и одинаковым значением, которое определяет название класса компонентов.

Иерархическая форма позволяет применить концепцию функциональных групп с электрическими схемами на отдельных листах в форме объектов схемы Sheet Symbol и Device Sheet Symbol. Присутствие в схеме примитивов этих типов однозначно указывает Altium Designer на то, что электрическая схема разработана в иерархической форме. По умолчанию для каждого примитива Sheet Symbol и Device Sheet Symbol создается индивидуальный класс компонентов с названием, соответствующим обозначению (свойство Designator) такого примитива.

Примитивы Sheet Symbol и Device Sheet Symbol представляют собой условное обозначение функциональной группы, электрическая схема которой расположена на отдельном листе. На таком листе должны быть размещены элементы схемы, линии электрической связи и дополнительные условные обозначения перехода линий связи между листами. Согласно ГОСТ 2.701-2008 функциональная группа – это совокупность элементов, выполняющих в изделии определенную функцию и не объединенных в единую конструкцию. Принципиальную схему функциональной группы достаточно изобразить лишь однажды, на отдельном листе схемы, а чтобы показать ее экземпляры, достаточно использовать только условные графические отображения, обладающие гораздо меньшей детальностью. Такой способ разработки электрической принципиальной схемы является рекомендуемым в соответствии с положениями ЕСКД.

Преимуществами разработки схемы в иерархической форме в Altium Designer являются:

• функциональная наглядность;
• многократная повторяемость функциональных групп, которую также принято называть многоканальностью;
• автоматическое назначение классов для управления применяемыми правилами разработки печатной платы;
• изменения, вносимые в принципиальную схему функциональной группы, сразу доступны для всех ее экземпляров;
• возможность повторного использования функциональных групп в разных проектах позволяет повы- сить уровень унификации разных изделий (электронных устройств).

В Altium Designer структура проекта на панели Projects дает точное представление о взаимоотношениях между листами принципиальной схемы для случая разработки электрической принципиальной схемы в иерархической форме (рис. 2).

Рис.2 Дерево проекта электронного устройства со схемой в иерархической форме

‍

Методика разработки иерархической схемы в Altium Designer

Перечень настроек проекта и их назначение

‍Разработку принципиальной схемы в иерархической форме лучше начать с определения настроек проекта (Project → Project Options).

Интерпретация схемы системой определяется настройкой Option → Net Identifier Scope. На выбор доступны пять значений:

1. Automatic – автоматическое определение формы представления схемы на основе применяемых способов обозначения переходов линий связи между листами и наличия условных графических обозначений функциональных групп на отдельных листах.
2. Flat – «плоская» схема. Переходы линий связи на другие листы можно обозначить с помощью примитивов Power Port, Off Sheet Connector, Port. Для обозначения перехода линии связи в пределах одного листа можно использовать примитивы типа Net Label, Power Port, Off Sheet Connector, Port.
3. Global – «плоская» схема. Переходы линий связи на другие листы можно обозначить с помощью примитивов Net Label, Power Port, Off Sheet Connector, Port. Для обозначения переходов линии связи в пределах одного листа подходят те же примитивы.
4. Hierarchical – иерархическая схема. Переходы линий связи между функциональными группами можно обозначить с помощью примитивов Port ←→ Sheet Entry и Power Port, в пределах нескольких листов одной функциональной группы действуют примитивы Off Sheet Connector, Port и Power Port, в пределах одного листа схемы действуют примитивы Net Label, Off Sheet Connector и Power Port.
5. Strict Hierarchical – строго иерархическая схема. Соответствует иерархической схеме за исключением того, что примитив Power Port не позволяет обозначать переходы линий связи между функциональными группами и между листами одной функциональной группы.


Шаблон для обозначения физических имен компонентов на печатной плате по умолчанию (без файла *.Annotation) и имен узлов цепей для многоканальных схем определяется настройкой Multi-Channel → Designator Format. Обозначение строится на основе произвольных символов и названий специальных переменных. Названия специальных переменных начинаются с символа $ [1]. При этом переменная $Component для узлов цепей трактуется как собственное локальное имя узла, которое определяется автоматически по обозначению присоединенного вывода одного из компонентов (например, NetU1_13) или по свойству Net Name примитива Net Label, присоединенного к линии связи, соответствующей данному узлу.

Все примитивы, служащие для обозначения переходов линии связи, имеют текстовое свойство Name или Net Name. Можно разрешить именование узлов цепей, соответствующих линиям связи, если к ним присоединены такие примитивы. За управление соответствующими разрешениями отвечает область Option → Netlist Options [2].

‍

Выбор стратегии разработки

После выполнения настроек проекта можно переходить непосредственно к разработке. При разработке схемы в иерархической форме можно действовать двумя способами: индуктивным и дедуктивным.

Индуктивный способ основан на наличии листов со схемами функциональных групп. Такие листы добавляют в состав проекта (рис. 3), а затем размещают на листах схем функциональных групп более высокого уровня условные графические обозначения добавленных функциональных групп (рис. 4) и соединяют их линиями связи.

Рис. 3 Электрическая принципиальная схема функциональной группы DisplayPort ConnectorРис. 4 Функциональная группа DisplayPort Connector (выделена красным контуром) на электрической принципиальной схеме другой функциональной группы (Display Port Interface)

Дедуктивный способ основан на представлении сначала функциональных групп и их взаимосвязей с помощью примитивов Sheet Symbol и Device Sheet Symbol и линий связи трех видов. Затем каждой функциональной группе назначается лист схемы. Получается в некотором роде «каркас» будущей схемы (рис. 5). После создания «каркаса» следует разработать принципиальную схему для каждой функциональной группы (рис. 6).

Рис. 5 Электрическая принципиальная схема подсистемы ОЗУРис. 6 Электрические принципиальные схемы функциональных групп подсистемы ОЗУ

Способы не определяют результат, а всего лишь являются условным, умозрительным представлением процесса разработки схемы. Способы можно чередовать в ходе работы над схемой в зависимости от того, как удобнее вести работу. Формализация же процесса в виде таких условных способов позволяет выработать набор шаблонных действий, а это снижает когнитивную нагрузку на разработчика. Однозначно рекомендовать можно следующее: если разработчик позаботился о повторном использовании функциональных групп в своих разработках, то предпочтительнее начинать с индуктивного способа, а если выполняется разработка схемы без опоры на библиотеки функциональных групп, то предпочтительнее начинать с дедуктивного способа. В любом случае, не бывает двух абсолютно одинаковых проектов, поэтому невозможно разработать абсолютно новый проект с опорой только на библиотеку функциональных групп. Однако применение таких библиотек дает существенную экономию времени.

Автор: Ю. Леган, технический специалист, представительство компании Altium в г. Москве

Статья размещена в журнале Электроника НТБ, No10 (00191) 2019

Что такое принципиальная схема? (с картинками)

`;

Ребекка Мекомбер

Дата последнего изменения: 01 октября 2022 г.

Принципиальная схема, известная также как электрическая схема или электронная схема, графически представляет электрическую цепь. Цепь — это путь, соединяющий группу электрических или электронных устройств с проводниками. На схеме электрических систем и компонентов показана карта пути и возврата электрических цепей. Графические карты, обычные для неспециалистов, отображают простые и узнаваемые изображения, такие как ломаная линия для выключателя или прямая линия для провода. Карты-схемы, часто используемые более продвинутыми профессионалами, отображают более сложные стандартные отраслевые символы, изображающие амперы, клеммы или другие электрические компоненты.

Принципиальные схемы важны, поскольку они иллюстрируют точный план и путь желаемой электрической цепи.

В отличие от простой компоновки или схемы соединений, они отображают не физическое расположение цепи, а основную схему или проводные соединения электрических компонентов внутри электронного устройства. Профессионалы конструируют электронику, строят электрические системы и обслуживают такие системы, руководствуясь электрической схемой. Эти схемы идентифицируются в соответствии с их назначением: схема усилителя, электронная схема, схема силовой цепи и схема источника питания, и это лишь некоторые из них.

По мере того, как менялись электрические технологии, менялись и принципиальные схемы. Старая электроника, такая как радиоприемники и другие устройства, когда-то представляла собой коробки с витой сетью проводов, соединенных с внутренними проводниками. Сегодня пластиковые печатные платы содержат небольшие канавки или нанесенные на карту поверхности для направления узких металлических дорожек, называемых дорожками, к проводникам внутри электронного устройства. В то время как остается та же основная концепция — путь, соединяющий проводники — принципиальные схемы эволюционировали, чтобы отражать более сложные отображения и дополнения к современной электронике и электрическим системам.

Когда-то символы на принципиальных схемах различались в зависимости от страны происхождения, но теперь они стандартизированы во всем мире. По мере развития природы и технологии электроники развивались и диаграммы, и их символы. Например, когда резистор обычно использовался в качестве катушки и наматывался так, чтобы не создавать индуктивности, символ резистора представлял собой зубчатую зигзагообразную линию. Сегодня резистор больше не используется таким образом, а символизируется продолговатой формой с числовым значением омов — единиц сопротивления — написанным внутри, чтобы обозначить его использование в качестве микросхемы или трубки с металлическим покрытием.

С увеличением количества электроники в типичных предметах повседневного обихода, таких как кофеварки, транспортные средства, посудомоечные машины, эти схемы стали своего рода учебным пособием и ресурсом для ремонта электронных устройств.

Схема иллюстрирует путь электрической непрерывности. Хотя эта диаграмма может показаться сложной из-за большого количества символов, эта диаграмма представляет собой просто карту, показывающую путь и соединения кругового маршрута электричества — цепи.

Принципиальная схема — определение, схема, типы, часто задаваемые вопросы

Определение электрической схемы.

Цепь — это путь, по которому проходит электрический ток, а принципиальная схема — это визуальное представление электрической цепи.
Студенты факультета EEE (Электротехника и электроника) используют многочисленные чертежи или диаграммы для демонстрации конкретной электрической схемы. Эти электрические цепи изображаются с помощью линий для обозначения проводов и символов для обозначения электрических и электронных компонентов, чтобы лучше понять связи между ними. Электрическая принципиальная схема используется электриками для запуска любой проводки в здании.

В этом уроке мы научимся рисовать простую электрическую схему.

Принципиальная схема-

Следующие три компонента необходимы для работы электрической цепи на простой принципиальной схеме:

1. Источник напряжения ) и

2. Резистор (это может быть лампочка или двигатель, работающий от электричества)

также прочитал —

• Решения NCERT для физики класса 11
• Решения NCERT для класса 12 Физики
• Решения NCERT для всех субъектов

Типов цепи.

Блок-схема — это один из самых простых способов показать сложную схему в ее простейшем виде. Он изображает функционирование основных компонентов электрической цепи в виде блоков с линиями, соединяющими их, чтобы указать взаимодействие между этими блоками, без учета сложных взаимосвязей или проводки.

Ниже приведен пример блок-схемы, изображающей процесс преобразования аудиосигнала в желаемый частотно-модулированный сигнал:

Читайте также:

• Решения NCERT для класса 12, физика, глава 3, ток, электричество
• NCERT Exemplar Class 12 Physics Solutions Chapter 3 Current Electricity

2. Схематическая диаграмма

На принципиальной схеме электрического ТКТ используются систематизированные символы и линии, чтобы показать все электрические компоненты и связи ТКТ.

Эти схемы используются для изображения последовательных и параллельных комбинаций, а также точных соединений между их клеммами. Например, на схематической диаграмме нагрузки напряжения на сопротивлении и нагрузки тока на сопротивлении мы используем символы для представления электрических компонентов и линий для представления взаимосвязи между их клеммами. Принципиальная схема показана на изображении ниже:

3. Иллюстрированная схема

Одна из самых простых диаграмм, графическая диаграмма CKT, использует простые изображения электрических компонентов. На этих схемах показаны эскизы отдельных электрических компонентов, а также их соединений. Для людей, которые не знакомы со своим внешним видом, эти графики легко понять.

На этих схемах используются различные электрические компоненты без учета их фактического расположения, маркировки или прокладки проводов; тем не менее, они показывают порядок, в котором эти компоненты связаны.

Наглядная принципиальная схема

4. SLD (однолинейная схема)

В реальной жизни схема SLD более полезна. Цепь представлена ​​на этом рисунке одной линией.

При отображении всех электрических компонентов мы используем однолинейную схему для упрощения представления типичных сложных трехфазных силовых цепей.

Эти схемы, с другой стороны, не отображают электрические соединения компонентов; скорее, они показывают размер и рейтинг электрических компонентов.

NCERT Physics Notes :

• NCERT Notes class 11 physics
• NCERT Notes class 12 physics
• NCERT Notes for all subject

5. Simple Circuit Diagram

To construct an electric circuit diagram, we сначала необходимо понять элементы, из которых состоит электрическая цепь:

• ячейка

1. тип электрической ячейки

2. A battery or a group of cells

• Switch

1. Open

2. Closed

• Wire that connects

• Crossing wires without attaching

• Резистор

• Лампа накаливания

• Проводное соединение

• Переменный резистор называется реостатом (присутствует в регуляторах потолочных вентиляторов)

• Приборы для измерения:

1. Вольтметр: Этот прибор используется для определения электрического потенциала.

2. Амперметр: Устройство, используемое для измерения электрического тока.

6. Основная принципиальная схема

Принципиальная схема представляет собой упрощенное представление электрических компонентов цепи, в котором используются либо фотографии различных частей, либо стандартные символы. Он изображает относительное расположение всех электрических элементов, а также их взаимосвязи. Мы часто используем диаграмму ckt, чтобы предоставить электрику визуальное изображение при выполнении электромонтажных работ в нашем недавно построенном доме. Простая принципиальная схема показана на рисунке ниже:

Как построить простую электрическую цепь?

Нашим основным источником энергии является электричество. Мы все находим способ построить простую принципиальную схему, используя ее для экспериментов с тем, как работает схема, поэтому сегодня мы сделаем то же самое.

Цель

Цель состоит в том, чтобы создать электрическую цепь.

Необходимые материалы

• Простая электрическая лампочка или светодиод (LED)

• Батарейки двухкнопочные, крошечные (элементы)

• Для подключения используется медный провод.

• Тюбик для скотча — это туба, в которой находится шотландский виски.

• Использование кусачек

Пошаговые инструкции

1. Сделайте два надреза в медном проводе.

2. Теперь сложите двухкнопочные батарейки так, чтобы плюсовые клеммы одной батарейки касались минусовых клемм другой.

3. Подсоедините один провод к одному узлу (или ножке) лампочки (простой/светодиодной), а другой провод к другому узлу лампочки.

4. После всех взаимосвязей мы видим, что свет гаснет, указывая на то, что наша простая схема завершена.

5. Мы можем поэкспериментировать с подключением и отключением провода и записью результатов.

Также проверьте-

• NCERT Exemplar Class 11th Physics Solutions
• Образцовые решения NCERT для 12-го класса по физике
• Образцовые решения NCERT для всех предметов

Часто задаваемые вопросы (FAQ) — Принципиальная схема — Определение, схема, типы, часто задаваемые вопросы » подразумевать?

Ответ:

Термин «открытая цепь» относится к отсутствию связи. Он обычно используется для описания запланированного или непреднамеренного разрыва цепи (например, переключатель в разомкнутом или выключенном состоянии) или неисправности (например, обрыв провода или сгоревший компонент).

Вопрос: Что такое схема?

Ответ:

Принципиальная схема также известна как принципиальная схема.

Вопрос: Что означает принципиальная схема?

Ответ:

Принципиальная схема представляет собой упрощенное графическое изображение электрической цепи. Он также известен как электрическая схема, элементарная схема или электронная схема.

Вопрос: Для чего нужна принципиальная схема?

Ответ:

Электрическое и электронное оборудование проектируется, изготавливается и обслуживается с использованием принципиальных схем.

Вопрос: Какие символы используются на электрической схеме?

Ответ:

На принципиальных схемах используются электрические символы различных электрических устройств, таких как батареи, резисторы и электрические лампочки.

Вопрос: Что такое принципиальная принципиальная схема?

Ответ:

Простая цепь состоит только из трех основных компонентов, необходимых для работы электрической цепи. Источник напряжения, токопроводящий канал и резистор являются тремя основными компонентами.

Вопрос: В чем разница между схематической диаграммой и графической диаграммой?

Ответ:

На графической принципиальной схеме используются базовые изображения компонентов, тогда как на принципиальной схеме используются упрощенные стандартные символы для представления компонентов схемы.

Определение, компоненты, типы, символы и использование

0

 Сохранить

Скачать публикацию в формате PDF

Цепь — это общий путь, по которому может проходить электричество. Когда электрический ток протекает по цепи, он может использоваться различными электроприборами. Принципиальная схема представляет собой графическое изображение электрической цепи.

Он также известен как электрическая схема, схема подключения, электронная схема и элементарная схема. На принципиальной схеме компоненты электрической цепи обозначаются стандартными символами. Он представляет собой фактические электрические соединения, присутствующие в цепи.

Эти диаграммы используются в области проектирования, строительства и обслуживания электрического и электронного оборудования.

Давайте узнаем больше о принципиальных схемах, компонентах принципиальных схем, типах принципиальных схем и многом другом.

Принципиальная схема

Электрическая цепь в физике представляет собой замкнутый круговой путь или петлю, по которой движутся электроны, создавая электрический ток. Цепь состоит из источника энергии (батареи), токопроводящих проводов, выключателя и лампочки. Провода соединяют одну клемму батареи с лампочкой, а другую клемму подключают к лампочке через переключатель.

Переключатель используется для замыкания и размыкания цепи. Когда переключатель замкнут, цепь замыкается, и электроны переходят от отрицательной клеммы батареи к положительной клемме, и лампочка загорается. Когда переключатель разомкнут, потока электронов не происходит и в колбе не наблюдается никаких изменений, т. е. не возникает электрический ток.

Узнайте больше об электрическом сопротивлении здесь

Компоненты электрической схемы

В пунктах ниже мы перечислили некоторые компоненты электрической схемы:

• Замкнутая цепь: Замкнутая электрическая цепь обеспечивает поток электронов на пути от отрицательной клеммы к положительной клемме батареи. Это замкнутая цепь, поэтому по ней может протекать ток.
• Разомкнутая цепь: Разомкнутая цепь — это цепь, в которой путь электронов прерван или цепь не завершена. Как указывалось выше, когда переключатель разомкнут, протекание тока от одной клеммы к другой является неполным, поэтому ток не протекает по цепи и, следовательно, цепь разомкнута.
• Короткое замыкание: Короткое замыкание происходит, когда две клеммы, то есть положительная и отрицательная, соединяются друг с другом, и в такой ситуации начинает течь максимальный ток.
• Серийная цепь: В последовательной электрической цепи токи протекают в равных количествах через каждый из компонентов, присутствующих в цепи.
• Параллельная цепь: Параллельная электрическая цепь состоит из разветвленных элементов, поэтому ток далее делится на ответвления, и только часть тока проходит по этим элементам.

Также читайте об электричестве здесь

Различные символы на принципиальных схемах

Вот некоторые компоненты и символы, которые используются на принципиальных схемах.

Узнайте больше об электрическом потенциале здесь

Типы принципиальных схем

Существует 6 типов принципиальных схем, а именно: блок-схема, схематическая принципиальная схема, графическая принципиальная схема, однолинейная принципиальная схема, схема разомкнутой цепи и Схема замкнутого контура. Вот подробное объяснение и схемы различных схем.

• Блок-схема: На блок-схеме различные компоненты схемы представлены в виде блоков, соединенных соединительными проводами, а внутри коробки указано название компонента. Они широко используются в инженерии при проектировании электроники, схемах технологических процессов, разработке аппаратного обеспечения и разработке программного обеспечения.

• Принципиальная схема: Это двухмерное представление электрической схемы. Он показывает основные особенности и взаимосвязь компонентов, но не в деталях. Эти диаграммы важны в области машиностроения.

• Наглядная принципиальная схема: На иллюстрированной принципиальной схеме изображения с метками используются для представления различных компонентов, присутствующих в электрической цепи. Эти схемы используются в строительных работах, а также при обслуживании электрического и электронного оборудования. В информатике они полезны в булевой алгебре.

• Однолинейная схема (SLD) : SLD также известны как однолинейные схемы и используются в энергетике. Это символическое изображение трехфазной электроэнергетической системы.

• Схема разомкнутой цепи: Разомкнутая цепь — это цепь, в которой ток не протекает. Следовательно, диаграмма, представляющая его, известна как диаграмма разомкнутой цепи.

• Схема замкнутой цепи: В схеме замкнутой цепи происходит непрерывный поток тока от источника питания к нагрузке через проводник. Такая принципиальная схема известна как замкнутая электрическая схема.



Вам может быть интересно узнать о токе и электричестве

Простая принципиальная схема

Принципиальная схема представляет собой комбинацию элементов, батарей и переключателей, по которым может течь электричество. Простую принципиальную схему можно нарисовать, используя следующие компоненты:

• Электрический элемент: Электрический элемент будет действовать как источник тока в цепи.
• Батарея: Батарея представляет собой комбинацию элементов. У него есть катод, анод и электролит.
• Переключатель: Переключатель разрешает или останавливает ток в цепи.
• Электрическая лампочка: Это устройство, которое светится при получении электрического тока.
• Вольтметр: Вольтметр измеряет напряжение между двумя точками цепи.
• Амперметр: Используется для измерения тока, проходящего в определенной точке.

Не пропустите нашу статью «Магнитный эффект электрического тока». Вот несколько применений:

• Принципиальные схемы изображают физическое расположение компонентов электрической цепи.
• Принципиальные схемы используются для проектирования схем, строительных работ в машиностроении и обслуживании электрического и электронного оборудования.

Testbook — это универсальное хранилище всех учебных материалов и руководств, необходимых для подготовки к экзаменам. Приложение Testbook предлагает вам доступ к интерактивным живым занятиям, сериям тестов, пробным тестам и многому другому. Загрузите сейчас, чтобы получить удивительные предложения.

Часто задаваемые вопросы о принципиальных схемах

В.1 Как работает принципиальная схема?

Ответ 1 Принципиальная схема представляет собой упрощенное представление электрической цепи. Компоненты схемы представлены различными изображениями и присвоенными им символами. На ней показано положение и соединение всех компонентов друг с другом. Это помогает нам лучше понять электрическую цепь и ее различные компоненты.

Q.2 Какие существуют типы принципиальных схем?

Ответ 2 Различные символы на принципиальной схеме: Блок-схема
Принципиальная схема
Графическая схема
Схема разомкнутой цепи
Схема замкнутой цепи

Q.3 Из каких частей состоит электрическая цепь?

Ответ 3 Электрическая цепь в основном состоит из трех частей: источник энергии (батарея)
приемник энергии (лампочка)
путь передачи энергии (провод)

Q.
