Программирование микроконтроллеров начинающим

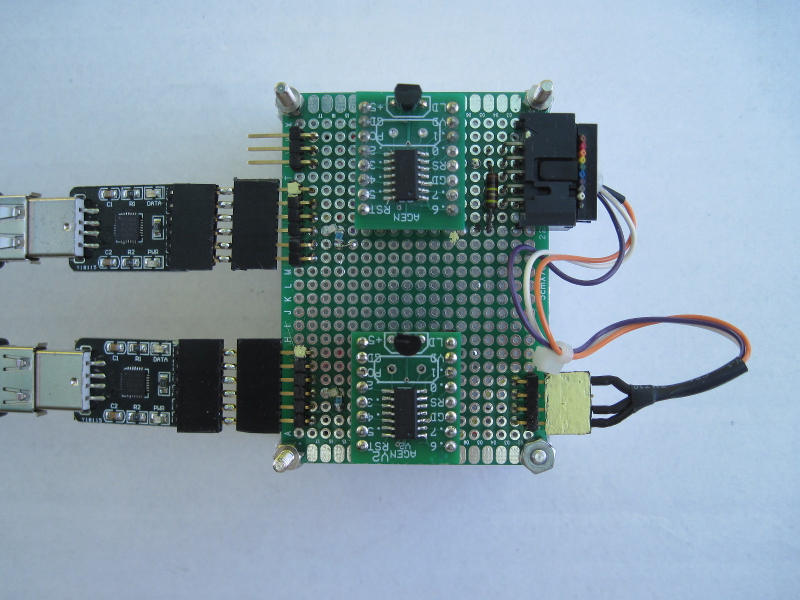

Термин программирование микроконтроллеров обозначает процесс записи (программирования) информации в постоянное запоминающее устройство (ПЗУ) микроконтроллера. Помимо программирования микроконтроллеров, в практике встречается программирование микросхем  памяти и программирование логических матриц.  Как правило, программирование микроконтроллеров и микросхем памяти производится при помощи специальных устройств – программаторов. Хороший программатор позволяет не только программировать (записывать), но и считывать информацию, а в ряде случаев, производить и другие действия (стирание, защита от чтения, защита от программирования и т.п.).

Используя различные признаки, все многообразие устройств со встроенным ПЗУ можно систематизировать следующим образом:

1.

По функциональному назначению

1.1.   Микросхемы памяти;

1.2.   Микроконтроллеры с внутренним ПЗУ;

1.3.   Микросхемы программируемой логики (программируемые матрицы).

2.

По возможности программирования

2.1.   Однократно программируемые — устройства допускающие единственный цикл программирования;

2.2.   Многократно программируемые (перепрограммируемые) — устройства допускающие множество циклов программирования (перепрограммирования).

3.

По допустимым способам программирования

3.1.   Микросхемы, программируемые в программаторе. Для осуществления необходимой операции, подобные микрocхемы вставляются в специальную колодку программатора, обеспечивающую электрический контакт со всеми выводами микрocхемы. Для реализации выбранного режима, программатор формирует в соответствии со спецификацией производителя необходимые последовательности сигналов, которые через колодку подаются на определенные выводы программируемого микроконтроллера (микрocхемы).

3.2.   Микрocхeмы, поддерживающие режим внутрисхемного программирования (“ISP mode”), и программируемые непосредственно в плате пользователя.
Подобные микрocхeмы предполагают выполнение необходимой операции (программирование, стирание, чтение, верификация и т.п.) непосредственно в плате пользователя. Все действия по программированию производятся с помощью внешнего программатора, определенным образом подключенного к плате пользователя. При этом плата пользователя должна быть разработана с учетом специфических требований данного режима.

3.3.   Микросхемы, поддерживающие режим внутреннего самопрограммирования. Подобные микрocхeмы допускают выполнение необходимой операции (запись, стирание, чтение, верификация и т.п.) непосредственно в устройстве пользователя, без использования какого либо программатора. При этом устройство пользователя должно быть разработано с учетом специфических требований данного режима.

Программирование микроконтроллера подразумевает заполнение внутренней памяти микроконтроллера нужной информацией. В зависимости от типа программируемого микроконтроллера, внутренняя память микроконтроллера обладает своей структурой и организацией. В общем случае, внутренняя память микроконтроллера это: память данных, память программ, регистры специального назначения (fuse — биты) — содержимое которых определяет режимы работы микроконтроллера и/или его периферии. Таким образом: программирование микроконтроллера — это заполнение каждой области памяти своей специфической информацией.

Каждый программируемый микроконтроллер обладает своим индивидуальным набором допустимых режимов:
программирование (запись), чтение, стирание, защита от чтения, защита от программирования и т.п.

Некоторые программируемые микроконтроллеры не имеют отдельного режима «стирание». Для них стирание прежней информации в памяти происходит в теневом режиме, при каждом новом цикле программирования микроконтроллера;

Некоторые программируемые микроконтроллеры поддерживают различные режимы ограничения доступа. Выбор режима ограничения доступа производится при программировании микроконтроллера. В зависимости от выбранного режима, либо все ПЗУ микроконтроллера, либо его определенные части могут быть:

  1. — защищены от возможности записи/дозаписи;
  2. — защищены от возможности считывания содержимого извне. При попытке считать информацию, защищенный микроконтроллер будет выдавать либо «мусор», либо «все 0», либо «все 1».

Говоря о программируемых устройствах, можно считать общепринятой следующую систему мнемонических обозначений:

  1. PROM (Programmable Read-Only Memory) — программируемая пользователем энергонезависимая память (ПЗУ).
  2. EPROM (Erasable Programmable Read-Only Memory) — перепрограммируемое ПЗУ. Стирание содержимого производится при помощи ультрафиолетовых лучей, после облучения подобное ПЗУ готово к новому циклу записи информации (программированию). Устаревший тип памяти.
  3. EEPROM (Electrically Erasable Programmable Read-Only Memory) — электрически стираемое перепрограммируемое ПЗУ. Память такого типа может стираться и заполняться данными многократно, от несколько десятков тысяч раз до миллиона.
  4. FLASH (Flash Memory) — одна из технологических разновидностей энергонезависимой перезаписываемой памяти.
  5. NVRAM (Non-volatile memory) — «неразрушающаяся» память, представляющая собой ОЗУ со встроенным источником электропитания. По своей функциональности для пользователя – аналогична традиционному ПЗУ.
  6. PLD (Programmable Logic Device) — Программируемая логическая интегральная схема. (ПЛИС).
  7. MCU (Microcontroller Unit) – микроконтроллер.

Программирование микроконтроллеров

Классификация и выбор микроконтроллеров
Организация памяти микроконтроллера
Порты ввода-вывода
Таймеры-счетчики
Прерывания
Аналого-цифровой преобразователь
Интерфейсы связи
  • Последовательный интерфейс SPI
  • Универсальный синхронно-асинхронный приемопередатчик USART


Микропроцессором называется программно-управляемое устройство, осуществляющее процесс обработки цифровой информации и управление им. Микропроцессор реализуется в виде большой (БИС) или сверхбольшой (СБИС) интегральной микросхемы. Микропроцессор выполняет роль процессора в цифровых системах различного назначения.

Главной особенностью микропроцессора является возможность программирования логики работы.

Микроконтроллер (MCU) – микросхема, предназначенная для управления электронными устройствами. Типичный микроконтроллер сочетает в себе функции процессора и периферийных устройств, может содержать ОЗУ и ПЗУ. По сути, это однокристальный компьютер, способный выполнять простые задачи. Использование одной микросхемы, вместо целого набора, как в случае обычных процессоров, применяемых в персональных компьютерах, значительно снижает размеры, энергопотребление и стоимость устройств, построенных на базе микроконтроллеров.

Микропроцессорная система (МПС) представляет собой функционально законченное изделие, состоящее из одного или нескольких устройств, главным образом микропроцессорных: микропроцессора и/или микроконтроллера.

Микропроцессорное устройство (МПУ) представляет собой функционально и конструктивно законченное изделие, состоящее из нескольких микросхем, в состав которых входит микропроцессор; оно предназначено для выполнения определенного набора функций: получение, обработка, передача, преобразование информации и управление.

Основные преимущества микропроцессорных систем по сравнению с цифровыми системами на «жесткой логике».

  • Многофункциональность: большее количество функций может быть реализовано на одной элементной базе.
  • Гибкость: возможность исправления и модификации программы микропроцессора для реализации различных режимов работы системы.
  • Компактность: миниатюрные габариты микросхем и уменьшения их количества по сравнению с реализацией на «жесткой логике» позволяют уменьшить габариты устройств.
  • Повышение помехоустойчивости: меньшее количество соединительных проводников способствует повышению надежности устройств.
  • Производительность: возможность применения больших рабочих частот и более сложных алгоритмов обработки информации.
  • Защита информации: возможность защитить программу микропроцессора от считывания позволяет защитить авторские права разработчиков.

Хотя микропроцессор является универсальным средством для цифровой обработки информации, однако отдельные области применения требуют реализации определенных специфических вариантов их структуры и архитектуры. Поэтому по функциональному признаку выделяются два класса: микропроцессоры общего назначения и специализированные микропроцессоры. Среди специализированных микропроцессоров наиболее широкое распространение получили микроконтроллеры, предназначенные для выполнения функций управления различными объектами, и цифровые сигнальные процессоры (DSP – Digital Signal Processor), которые ориентированы на реализацию процедур, обеспечивающих необходимое преобразование аналоговых сигналов, представленных в цифровой форме.

Неполный список периферии, которая может присутствовать в микроконтроллерах, включает в себя:

  • различные интерфейсы ввода-вывода, такие как UART, I²C, SPI, CAN, USB, ETHERNET;
  • аналого-цифровые и цифро-аналоговые преобразователи;
  • компараторы;
  • широтно-импульсные модуляторы;
  • таймеры-счетчики;
  • генератор тактовой частоты;
  • контроллеры дисплеев и клавиатур;
  • массивы встроенной флэш-памяти.

Идея размещения на одном кристалле микропроцессора и периферийных устройств принадлежит инженерам М. Кочрену и Г. Буну, сотрудникам Texas Instruments. Первым микроконтроллером был 4-х разрядный TMS1000 от Texas Instruments, который содержал ОЗУ (32 байта), ПЗУ (1 кбайт), часы и поддержку ввода-вывода. Выпущенный в 1972 году, он имел новую по тем временам возможность – добавление новых инструкций.

В 1976 году (через 5 лет после создания первого микропроцессора) на свет появился первый микроконтроллер фирмы Intel, получивший имя 8048. Помимо центрального процессора, на кристалле находились 1 килобайт памяти программ, 64 байта памяти данных, два восьмибитных таймера, генератор часов и 27 линий портов ввода-вывода. Микроконтроллеры семейства 8048 использовались в игровых консольных приставках Magnavox Odyssey, в клавиатурах первых IBM PC и в ряде других устройств.

На сегодняшний день среди крупных производителей микроконтроллеров следовало бы упомянуть Atmel, Microchip, ST Microelectronics, Texas Instruments, Freescale Semiconductor, NXP и др.


Что такое программируемый чип?

`;

М. МакГи

Программируемый чип — это электронный компонент, содержащий ряд инструкций, которые выполняются каждый раз, когда чип функционирует. Некоторые из этих чипов имеют фиксированное программирование, а другие содержат перезаписываемый код. Эти чипы являются краеугольным камнем современной электроники; они присутствуют почти в каждом электронном устройстве. В большинстве случаев эти микросхемы передают информацию в центральную систему или преобразуют входные сигналы в командные операции.

Мужчина держит компьютер

Конструкция программируемого чипа очень похожа на любой другой микрочип. Ряд полупроводниковых устройств, связанных с внутренней схемой и электронными компонентами, соединен со слоем полупроводникового материала. Эти чипы сделаны в основном из пластика и кремния, а остальное составляют несколько различных металлов. Поскольку стоимость материала средней программируемой микросхемы чрезвычайно низка, они просты в производстве и могут быть легко включены в любое электронное устройство.

Этот чип содержит базовую программу, которая выполняется всякий раз, когда чип активен. Эта программа может преобразовывать один сигнал в другой, выводить часть данных с датчика или выполнять вычисления на основе ввода. Другими словами, программируемый чип может выполнять почти любую задачу, поставленную перед ним программистом. Эти чипы ограничены только размером программы и ограничениями подключенного устройства.

Для работы необходимо активировать программируемый чип. Некоторые чипы активны всякий раз, когда на них подается питание, а другие активируются только при необходимости. Основная работа чипа одинакова в любом случае. Они получают ввод, часто сигнал или небольшой фрагмент данных, а затем преобразуют этот ввод в новую форму и отправляют его дальше. Эти новые данные могут поступать в более крупную систему для обработки, пользовательский интерфейс или даже другой программируемый чип.

Одной из основных задач этих чипов является обработка пользовательского ввода.

Программируемый чип внутри электронного устройства будет считывать нажатие кнопки или аналогичный ввод и преобразовывать его в информацию для центрального процессора устройства. Аналогичным образом, эти микросхемы часто подключаются ко всевозможным датчикам в различных устройствах, от сотовых телефонов до автомобилей. Эти чипы берут информацию с датчика и преобразуют ее так же, как и с пользовательскими интерфейсами.

Хотя некоторые из этих микросхем работают полностью независимо от центральной системы, многие программируемые микросхемы подключаются к основному процессору. Этот центральный процессор намного сложнее, чем чипы, хотя работает очень похоже. Основная система берет всю несвязанную информацию, предоставленную микросхемами, и собирает ее в удобном для использования формате. Оттуда он может делать любое количество вещей в зависимости от его общей функции.
