Довольно длительное время я занимался эксплуатацией электроустановок. В их числе были электроустановки объектов жилой и коммерческой недвижимости, которые находились в различном статусе: недавно построенные и введённые в эксплуатацию, реконструированные или ожидающие реконструкции. На каждом таком объекте существовали те или иные проблемы с однолинейными электрическими схемами. Они или вовсе отсутствовали или требовали актуализации. По причине того, что нормальная эксплуатация без подобной документации затруднительна, мне приходилось заниматься организацией сбора и документированием такой информации.

Коротко об однолинейных схемах

Как известно, эксплуатация электроустановок производится в соответствии с «Правилами технической эксплуатации электроустановок потребителей», сокращённо — ПТЭЭП. В тексте этого документа несколько раз использован термин «однолинейная схема» (пункты 1. 5.18. и 1.8.9.). Что же она из себя представляет?

Очевидно, однолинейная схема является схемой электрической. А все электрические схемы, в зависимости от своего назначения, относят к разным типам: структурные, функциональные, принципиальные, монтажные, схемы подключений, общие схемы, схемы расположения и объединённые схемы. Описание каждого типа можно найти в ГОСТ 2.701-2008 (Таблица 2).

Однолинейные схемы, как правило, дают наглядное представление о структуре и взаимосвязи составных элементов электроустановки. Поэтому такие схемы относят к принципиальным электрическим схемам (код Э3 в нотации ГОСТ 2.701-2008). Тем не менее на них может иметься и дополнительная информация, например, указание границ балансовой и эксплуатационной принадлежности.

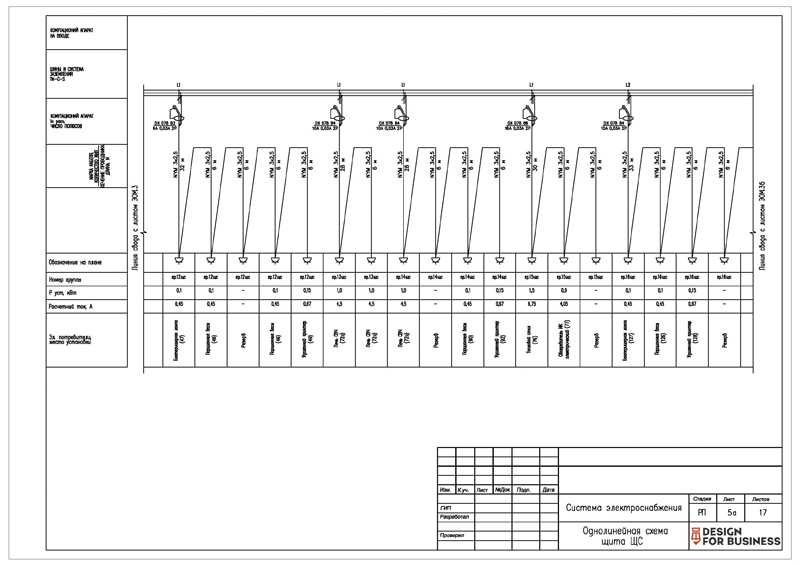

Пример однолинейной схемы электроснабжения предприятия.

Для простоты восприятия при составлении однолинейных схем используют упрощённые, однополюсные условно графические обозначения. Это означает, что если в электрощите установлено одно-, двух-, трех- или четырёхполюсное устройство, то для его обозначения на схеме всегда будет использовано однополюсное представление.

Многополюсное(слева) и однополюсное(справа) условно графическое обозначение трёхполюсного автомата

Актуальные однолинейные схемы важны для всех электроустановок без исключений. Тем не менее стоит понимать следующее. Одновременно с электроустановками, безопасная эксплуатация которых без схем просто немыслима, существует огромное количество других установок, которые годами эксплуатируются без документации.

Чаще всего это касается распределительных щитов в бизнес-центрах, торговых центрах, электрощитов на территориях складов, цехов, в различных технических помещениях. В связи с особенностями деятельности подобных предприятий, все эти комплектные устройства могут очень часто подвергаться изменениям. Таких электрощитов может быть много, очень много. В них изменяется всё что угодно, только не исполнительная документация.

Подобный технический долг может накапливаться годами и даже десятилетиями. Однажды это становится проблемой, с которой приходится бороться. Своим подходом к решению подобных задач я хочу поделиться далее.

Табличное представление

Как было сказано выше, когда разговор заходит об однолинейных схемах, представляются схемы, составленные с применением условно графических обозначений.

Если в щите есть однолинейная схема, то с большой долей вероятности она выглядит примерно так

Несмотря на то что такой формат привычен и очень популярен, для решения задачи «оперативно создать/отредактировать документацию» он имеет ряд недостатков. Во-первых, требуется, как правило, не бесплатное ПО — MS Visio, Autocad, Компас, EPLAN и аналогичное. Во-вторых, персонал должен обладать навыками работы с таким ПО. Да и работать с графикой на ноутбуке около электрощита — то ещё удовольствие.

В подобных ситуациях гораздо выгоднее использовать схемы в табличном представлении. Такой формат описан в ГОСТ 21.613-2014 (Приложение А, Рисунок А.4 «Пример выполнения принципиальной схемы групповой сети при использовании систем автоматизированного проектирования или информационного моделирования зданий, сооружений»).

Технические данные, которые мы в дальнейшем сможем получить из таких таблиц, соизмеримы с данными, содержащимися в графической однолинейной схеме. Для своих практических целей я перенёс это представление в Excel.

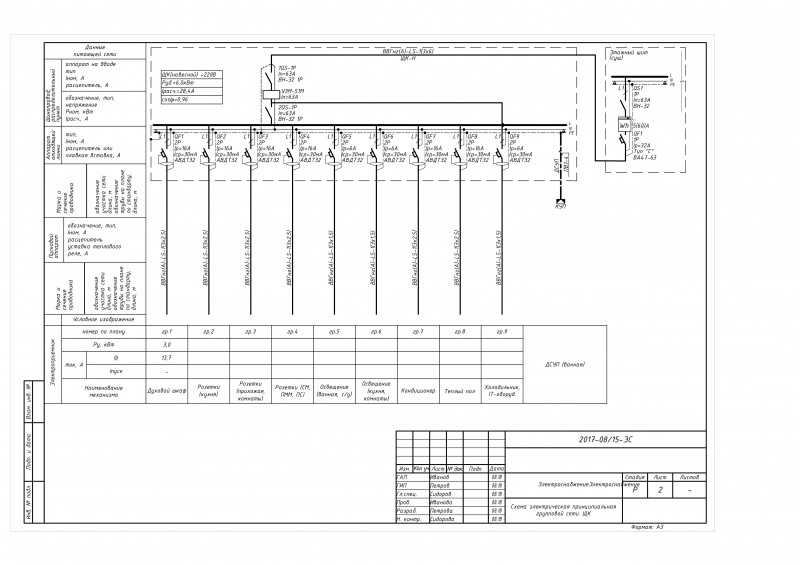

ГОСТ 21.613-2014 Приложение А, Рисунок А.4 в Excel

Теперь моя работа по сбору данных и формированию схемы стала выглядеть так. Если требовалось, с помощью принтера этикеток (или маркера) я маркировал электрощит и установленные в нём аппараты. Далее в поля заранее распечатанных таблиц вносилась вся доступная мне информация. Таким образом, мною описывался каждый электрощит.

После того как таблицы заполнены, рукописные тексты оцифровываются — переносятся в электронные таблицы Excel. Для описания каждого электрощита создаётся отдельный файл. Полученные Excel-документы распечатываются и размещаются на дверце электрощита в качестве однолинейной схемы. Если в ходе дальнейшей эксплуатации электрощит претерпевает изменения, то все они отражаются в файле. Актуальная таблица снова распечатывается для замены устаревшей, размещённой в электрощите.

▍Если графическая схема всё же необходима

Даже в этом случае крайне маловероятно, что схема будет составляться на ноутбуке около электрощита. Скорее всего, щит будет сфотографирован, что-то будет «законспектировано» и уже в офисе эта информация обретёт графический вид. Но в любом случае встаёт вопрос формата таких конспектов.

От Exсel к веб-сервису

Описанный выше подход был удобен и перекрывал большинство насущных задач до тех пор, пока я работал один. Но как только объём работы вырос и её пришлось делегировать, стали появляться сложности и неудобства. Ну а если работать неудобно, то, вероятнее всего, вдолгую этим никто заниматься не будет. Кроме того, хотелось иметь возможность какой-никакой автоматизации в дальнейшем, а хранение в Excel к этому не особо располагает.

В связи с этим я решил написать веб-сервис и клиент для него. Так появились phpSLDt и phpsldt-web-client.

▍phpSLDt

Это RESTful Web Service для работы с электрическими схемами групповых сетей. Сервис позволяет хранить и работать с табличным представлением однолинейных схем в формате JSON. Имеющиеся методы API описаны в спецификации OpenAPI. Сама спецификация в формате YAML доступна на странице проекта. Там же размещены инструкции по установке.

Кроме создания, удаления и редактирования однолинейных схем, сервис способен генерировать PDF для его дальнейшей печати. Сформированный файл соответствует формату определённому в ГОСТ 21.613-2014 (Приложение А, Рисунок А.4).

Печатная форма в pdf, сгенерированная phpSLDt

▍phpsldt-web-client

Это клиент к веб-сервису phpSLDt на Vue. Если phpsldt-web-client развернуть на веб-сервере в сети, то персонал сможет работать и создавать подобного рода документацию как на ПК, так и в своих мобильных устройствах, например, на планшетах.

Несмотря на очевидные преимущества деплоя на веб-сервер, при необходимости phpsld-web-client возможно запустить на ПК и без использования последнего.

Заключение

Из своей практики я могу сделать вывод, что применение схем в табличном представлении бывает крайне полезно и даёт следующие преимущества:

• Быстрое составление достаточно подробного описания имеющихся электроустановок в электронном виде.
• Отсутствует необходимость в специализированном ПО и персонале, который обучен в нём работать.
• Персонал получает возможность оперативного внесения изменений в документацию.
• Автоматическое формирование печатных форм в соответствии с ГОСТ (без основной надписи).

Использование же phpSLDt и phpsldt-web-client позволит ещё больше упростить подобную работу.

Электрические схемы рисовать онлайн

EveryCircuit представляет собой электронный эмулятор онлайн с хорошими сделанными графиками. Когда вы входите в онлайн программу, и она будет просить вас создать бесплатный счет, чтобы вы можете сохранить ваши проекты и иметь ограниченную часть площади рисовать вашу схему. Веб-приложение CircuitLab является бесплатным инструментом, который поможет упростить процесс создания и моделирования электрических схем. Размещаем резисторы и пометив их как публичные. Программа работает во всех операционных системах, что является очень удобным для студентов.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Программа для моделирования электрических схем. Электрические схемы онлайн построение
• Программы для рисования электрических схем — обзор 20 популярных
• Программы для черчения электрических схем
• Программы для рисования электрических схем
• Чертим однолинейную схему — обзор бесплатных программ
• Cервис онлайн для рисования блок-схем?

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: EasyEDA — Сервис по созданию электронных схем и печатных плат онлайн

Программа для моделирования электрических схем. Электрические схемы онлайн построение

Программное обеспечение Quite Universal Circuit Simulator является редактором с графическим интерфейсом с комплексом технических возможностей для конструирования схем. Для управления сложными схемами включена возможность разворачивания подсхем и формирования блоков. Софт включает встроенный текстовый редактор, приложения для расчета фильтров и согласованных цепей, калькуляторы линий и синтеза аттенюаторов. Чертеж можно оформить с обрамлением рамки и стандартного штампа.

Qucs включает широкую базу современных компонентов, разделенных на категории: дискретные резисторы, конденсаторы и др , нелинейные транзисторы и диоды , цифровые базовые цифровые устройства и логические вентили и другие источники, измерители.

Особый интерес представляют рисунки и диаграммы. Существует очень интересная программа, которая представляет собой несложный симулятор для демонстрации работы электрических схем и работы измерительных приборов. Удобство его не только в наглядности, но и в том, что интерфейс на русском языке.

Она позволяет смоделировать на макетнице очень простые принципиальные схемы. Ссылка на нее внизу страницы, видео канала Михаила Майорова. Программа работает, начиная от Windows 98 и заканчивая Windows 7. Интерфейс выглядит следующим образом.

Внизу располагается чертеж печатной платы, но для нас наибольший интерес представляет панелька с макетной платой. На этом простом симуляторе можно собрать довольно много интересных вещей. Для начала давайте смоделируем обычный фонарик. Для этого нам потребуется лампочка, две батарейки и, естественно, все это надо будет соединить перемычками.

Ну и какой же фонарик без выключателя и лампочки? Двойным щелчком вызываем окно параметров батарейки. На появившейся вкладке видим напряжение, внутреннее сопротивление, показывающее ее мощность, миниполярность. В данном случае батарейка вечная. Когда схема собрана, нажимаем два раза выключатель и лампочка почему то сгорает. Суммарное напряжение последовательно соединенных батареек 3 вольта. Лампочка по умолчанию была на 2,5 вольта, поэтому и сгорела. Ставим 3-вольтовую лампочку и снова включаем.

Это измерительные щупы. Давайте перенесем щупы к лампочке и поставим измерение постоянного напряжения с пределом 20 Вольт. Теперь попробуем измерить силу тока. Для этого берем второй мультиметр. Прибор, подсоединенный в схему, показал почти 50 миллиампер. Практически как на настоящем мультиметре, можно измерить множество параметров.

Есть также в симуляторе осциллограф, у которого даже регулируется яркость луча. Кроме того, есть реостат, можно двигать движок. Есть переменный конденсатор, шунты, нагревательная печка, резисторы, предохранители и другое.

К сожалению, в данном симуляторе нет транзисторов. Для начинающих радиолюбителей это просто замечательная программа, простая и написанная на русском языке, на которой можно научиться многим операциям со схемами, мультиметром и осциллографом. Пригодится она и для разработки оптимальных решений для электрических плат. Для продвинутых задач нужны другие программы, которые также есть в интернете.

Одна из популярных — Workbench Electronic. Logisim отличается наличием русским языка, у нее несложный графический интерфейс. Прежде всего предназначена для обучения. Приложение включает: панель инструментов, строку меню, панель проводника со списком схем и инструментов загруженных библиотек , таблицу атрибутов выделенного компонента или инструмента и рабочее окно с компонентами схемы. Имеется редактор векторной графики, способный менять внешний вид и расположение контактов подсхем при их добавлении в другие схемы.

Программы — данная категория сайта предназначена для хранения различных программ, которые связаны со сферой электрики и электричества. А именно софт, которые Вам будет весьма полезен — это программы по расчёту различных электрических величин, моделированию и анализу работы схем, созданию принципиальных электрических схем их рисование и чертёж , и многое другое. Думаю, этот софт будет Вам полезен. Краткое описание — QElectroTech — это достаточно лёгкая, простая, удобная программа, которая позволяет создавать, рисовать любые электрические и электронные схемы на Вашем компьютере.

Она бесплатна, но при этом достаточно хороша. Сам пользуюсь и Вам советую Компания представлена немецким институтом Она умеет производить расчёты весьма широкого круга электрических параметров и величин. Вот некоторые возможности этих программ: расчёт мощности одно и трёх фазного тока; расчёт кабеля по определённому Краткое описание — программа Proteus представляет собой мощную систему схемотехнического моделирования, сделанной на основе виртуальных моделей электронных элементов.

Специфической чертой данного программного пакета Proteus — есть отличная возможность моделирования различной работы Краткое описание — программа является очень мощной программой в сфере моделирования и расчета электрических электронных схем устройств на цифровых и аналоговых компонентах.

В ней содержится большой набор инструментария и библиотек элементов для работы. Это виртуальные Этой статьей начинаю освещать одну из интереснейших тем это тема компьютерного, еще говорят, схемотехнического моделирования схем различных электронных устройств.

Вообще термин моделирование электронных схем имеет много синонимов, это и эмуляция электронных схем, симуляция электронных схем и т. На сегодняшний день существуем множество компьютерных программ, которые предназначены в первую очередь для разработки различных электронных устройств и в таких программах существует одна из важных функций — эмуляция электрических схем.

Сегодня я хочу вас познакомить с программой компании National Instruments — это эмулятор схем Multisim. Отдельный интерес представляет панель компонентов. С помощью панели компонентов осуществляется доступ к базе компонентов. При нажатии на любую из выбранных пиктограмм компонентов схем открывается окно Выбор компонента. В левой части окна осуществляется выбор необходимого компонента. Вся база данных компонентов разделена на разделы пассивные элементы, диоды, транзисторы, микросхемы и т.

Надеюсь идея понятна. Так же в окне выбора компонента можно посмотреть обозначение выбранного компонента, описание его функции, выбрать тип корпуса. Теперь переходим непосредственно к практике. Давайте соберем простую схему в программе Multisim и заставим ее работать!

Я скачал из интернета схему мультивибратора на двух транзисторах, где в качестве нагрузки используются светодиоды. Можем воспользоваться измерительными приборами, например виртуальным осциллографом и посмотреть сигналы в различных точках схемы.

Мы убедились, что схема работает, на этом знакомство с программой Multisim заканчиваю, если вас заинтересовала тема моделирования схем, пишите свои вопросы в комментариях, отвечу с удовольствием.

Ну и на последок, по традиции представляю вам подробное видео по моделированию схем в программе Multisim. Краткое описание — программа обладает весьма широкой практической применимостью. Она будет очень полезна не только электрикам для рисования электрических и электронных принципиальных схем, но и многим другим специализациям монтажникам локальных сетей, механикам, бизнесменам Краткое описание — программа электрик является хорошим помощником для проектирования и расчёта в электрических делах всех уровней, как обычном быту, так и не только.

В ней имеются весьма широкие возможности по произведению всевозможных расчётов, при проектировании и создании Краткое описание — данная программа под названием Snagit изначально предназначена для снятие скриншотов с экрана Вашего монитора.

Она умеет довольно хорошо создавать не только простые статичные графические снимки выбранной области, но и записать в видео, и всё что происходит на Краткое описание — графический редактор sPlan является разработкой компанией ABACOM, она предназначена для создания электрических чертежей.

Данная программа для создания схем, хорошо работает с векторной графикой своего формата, а также имеет все необходимые функции, что нужны инженеру, да Краткое описание — программа электронный конструктор, позволяющий проводить имитацию на экране компьютера различные процессы электронной сборки электрических схем, наглядно исследовать различные особенности их принципиальной работы, проводить электротехнические Отличная программа для моделирования электрических схем практически любой сложности, редактор схемотехники.

С помощью неё можно снять любые показания в любом каскаде и в любом месте собранной смоделированной схемы. По заданным параметрам можно подобрать определенный радиоэлемент. Либо путем подбора радиодеталей добиться нужных параметров и характеристик. В состав программы входит обширная база радиодеталей зарубежных. Ниже на скриншотах показана работа программы. Я решил не усложнять себе задачу и взял первую попавшуюся схему из стандартных, входящих в комплект.

По описанию она используется в качестве конвертера аналогового сигнала в цифровой. Всех достоинств программы не передать рисунками. Может использоваться не только радиолюбителями, но и студентами для подготовки и проведения лабораторных работ в рамках учебного курса электротехники, электроники и пр. Ниже приведена ссылка, по которой можно скачать Electronics WorkBench v. В архиве прилагается база отечественных радиоэлементов.

Ниже представлен список наиболее популярных программ для черчения электрических схем используемые радиолюбителями.

Эта программа позволяет быстро рисовать различные электрические схемы. Она простая и не требует большого количества времени на освоение. Главная особенность этой программы — то, что для нее существует множество дополнений, содержащих российские радиоэлементы.

Несмотря на то, что TinyCAD — это простая в освоении программа, она позволяет разрабатывать даже сложные электронные схемы.

Программы для рисования электрических схем — обзор 20 популярных

Хабр Geektimes Тостер Мой круг Фрилансим. Arduino Электроника Схемотехника Симуляторы. Нужен симулятор для моделирования простых электрических схем аналоговых и цифровых , которые представлены в следующих достаточно новых книгах для новичков: 1. Электроника для начинающих. Чарльз Платт. Радиоэлектроника для чайников. Мак-Комб, Бойсен.

EasyEDA — редактор схем и печатных плат онлайн. В поисках простой рисовалки электрических схем с возможностью экспорта в SVG для рисования и симуляции схем, разводки печатных плат и не только.

Программы для черчения электрических схем

Существует не так много русскоязычных, удобных в использовании и к тому же бесплатных ПО для составления однолинейных электросхем на компьютере. Итак, мы создали небольшой рейтинг, чтобы Вам стало известно, какие программы лучше для рисования схем электроснабжения домов и квартир:. Рекомендуем отдавать предпочтение представителям данного рейтинга, чтобы в дальнейшем не тратить время на поиск русификаторов, руководств по использованию и тому подобное! Бесплатные программки для составления электросхем своими силами мы рассмотрели. Однако Вы сами понимаете, что в платных версиях предоставлен более широкий набор возможностей и удобных дополнений, которые позволят начертить эл схему на компьютере. Существует множество популярных платных программ для черчения электрических схем. Некоторые из них мы предоставили выше, однако существует еще одна программка, о которой стоит немного рассказать — sPlan. Интерфейс удобный, на русском языке. Данное ПО без сомнений подойдет как для домашнего использования, так и для профессиональных проектировочных работ в чем Вы можете убедиться, просмотрев данное видео:.

Программы для рисования электрических схем

В данную сборку программы входит большая библиотека самых разнообразных радиоэлементов, но если не найдете нужной вам детали то рисунок для нее вы сможете за несколько минут нарисовать сами и добавить в библиотеку для последующего многократного использования. Также из плюсов можно отметить: изменение масштаба колесиком мышки, авто нумерация компонентов, удобные линейки для масштабирования и много других удобных полезных мелочей. С печатью ваших схем тоже не должно возникнуть проблем, все можно просмотреть, изменить масштаб, выбрать рамку для вашей схемы. На рисунке ниже представлен скриншот со списком категорий компонентов одной из библиотек, доступных проектировщику:. Кроме встроенных элементов есть возможность вставлять свои рисунки, что еще больше расширяет возможности использования программы.

Обнаружен блокировщик рекламы.

Чертим однолинейную схему — обзор бесплатных программ

Бесплатные программы скачать. Решите Elec Бесплатные программы для рисования схемы скачать ничью и анализировать электрические цепи функционируют в постоянного или переменного тока — получить буквальные формулы и значения для текущих интенсивностей и напряжений, определенных в схеме. LogicCircuit является образовательное программное обеспечение для проектирования и моделирования логических схем. KiCad является программный комплекс EDA для создания профессиональных схем и печатных плат. QElectroTech является свободным программным обеспечением для создания электрических схем. Бесплатные программы для рисования электрических схем скачать.

Cервис онлайн для рисования блок-схем?

Account Options Войти. Quick Copper Valentin Safonnikov Работа. Для всех. Добавить в список желаний. Создание и редактирование электронных схем непосредственно на Android устройстве. Программа сочетает простоту в использовании и наиболее востребованные функции аналогичных профессиональных продуктов. Библиотека компонентов содержит обозначения в разных стилях.

Рисуем схемы по ГОСТ (особенности национального рисования схем). Электрические связи в Schemagee могут быть заданы с помощью проводников.

Программное обеспечение Quite Universal Circuit Simulator является редактором с графическим интерфейсом с комплексом технических возможностей для конструирования схем. Для управления сложными схемами включена возможность разворачивания подсхем и формирования блоков. Софт включает встроенный текстовый редактор, приложения для расчета фильтров и согласованных цепей, калькуляторы линий и синтеза аттенюаторов.

Занимаясь ремонтом дома столкнулся с необходимостью нарисовать однолинейную схему электроснабжения. Все можно было сделать от руки, но решил сделать на компьютере. Этот обзор посвящен бесплатным программам для подготовки однолинейных электрических схем. Поскольку в документе есть главное — информация. Принципиальная электрическая схема — это чертежи, показывающие полные электрические и магнитные и электромагнитные связи элементов объекта, а также параметры компонентов, составляющих объект, изображённый на чертеже.

На рынке существует большое количество программного обеспечения, позволяющего создавать принципиальные электронные схемы, но, к сожалению, большинство из них платные и довольно сложные для того, чтобы нарисовать по-быстрому небольшую схемку.

Нарисовать простую принципиальную электрическую схему просто. Для этого не надо устанавливать никаких дополнительных программ. Скачав шаблон для редактора MSOffice Word вы сможете с легкостью нарисовать свою схему прямо в редакторе Word. Скачайте архив шаблона Normal. Скаченный архив необходимо разархивировать.

Сравнив статистику посещения сайта за два месяца ноябрь и декабрь года , в MediaTek выяснили, что число посетителей ресурса из России увеличилось в 10 раз, а из Украины? Таким образом, доля русскоговорящих разработчиков с аккаунтами на labs. Амбициозная цель компании MediaTek — сформировать сообщество разработчиков гаджетов из специалистов по всему миру и помочь им реализовать свои идеи в готовые прототипы. Уже сейчас для этого есть все возможности, от мини-сообществ, в которых можно посмотреть чужие проекты до прямых контактов с настоящими производителями электроники.

Однолинейная схема электроснабжения – назначение и виды

Оглавление

Одной из важных составляющих современных зданий и сооружений, промышленных объектов является система электроснабжения. Чтобы точно разобраться во всех тонкостях прокладки линий электропередач, установки трансформаторных подстанций (ТП), комплектных трансформаторных подстанций (КТП), щитов, шкафов, используют однолинейную электрическую схему. Это документ, который визуально отображает все основные элементы электрической сети, важные характеристики используемого оборудования, расчетные данные, способы взаимодействия разных элементов сети между собой. Однолинейная схема электроснабжения объекта является обязательным элементом исполнительной документации.

Понятие и назначение однолинейной схемы

Однолинейная схема электроснабжения – разновидность нормативно-технической документации, которую должны иметь в наличии все частные лица и организации, эксплуатирующие электрические сети. На этом документе отображают все компоненты электрической сети с указанием их типа и основных технических параметров. Все электрические соединения выполняют одной линией, независимо от количества фаз. Составление однолинейных схем электроснабжения регламентируется ГОСТ 2. 702-2011. Главным назначением этого документа является предоставление реальной визуальной конфигурации электрической сети объекта. На основании этой информации ответственные лица принимают решения о режимах работы электрооборудования, возможных видах переключений и других изменений конфигурации для исключения простоя.

Виды однолинейных электрических схем

Однолинейная схема электроснабжения выполняется в двух различных вариантах:

1. Расчетная схема. Разрабатывается на этапе проектирования и содержит информацию о расчетных нагрузках, планируемых типах оборудования, коммуникации между ними. Такая разновидность однолинейных схем предназначена для согласования с контролирующими органами, представителями заказчика.
2. Исполнительная однолинейная схема. Составляется после ввода оборудования в эксплуатацию. Она отображает все реальные взаимосвязи и типы оборудования, которые участвуют в приеме, преобразовании и распределении электроэнергии.

Для каждого конкретного случая составление однолинейных схем должно осуществляться индивидуально на основании требуемой функциональности, масштаба и предназначения документа.

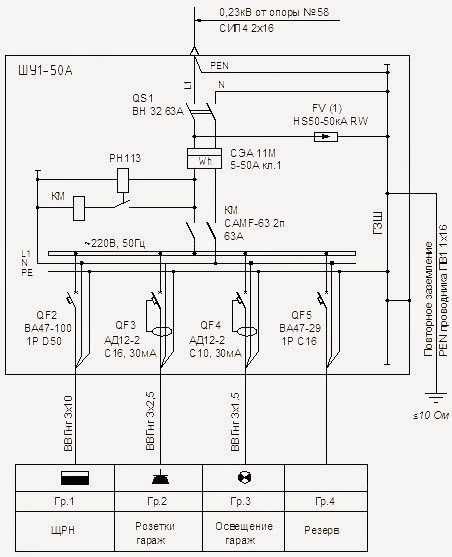

Пример: простая однолинейная схема электроснабжения

Как составить однолинейную схему электроснабжения

Профессиональная разработка проектной документации и однолинейной схемы в частности, играет важную роль для положительного решения вопроса с контролирующими органами, быстрого введения объекта в эксплуатацию. При подготовке документации учитывают все требования ГОСТ 2.702-2011 «Единая система конструкторской документации» (ЕСКД). При составлении схем электроснабжения не требуется подробная детализация. Главная цель однолинейной схемы – дать общее представление о конфигурации системы электроснабжения. Использование такой подачи материала позволяет быстро ознакомиться с параметрами сети, качественно оценить уровень её надежности, сложности и функциональности.

Что должна включать однолинейная схема электроснабжения

Однолинейная электрическая схема электроснабжения должна отображать следующие основные данные:

• Границы балансовой принадлежности между потребителем и поставщиком электроэнергии.
• Узлы учета электроэнергии с установленными трансформаторами тока и указанием их коэффициента трансформации.
• Вводно-распределительные устройства, трансформаторные подстанции, распределительные пункты, главные распределительные щиты и другие крупные узлы приема и распределения электроэнергии с указанием наличия устройств автоматического ввода резерва (АВР).
• Данные о силовом оборудовании, системах освещения, длины магистральных линий, способы их прокладки и марки кабеля.
• Характеристики всех выключателей, разъединителей, переключателей, предохранителей, разрядников и другой коммутационной аппаратуры.
• Информация о величине тока, мощности и характере электрической нагрузки, подключаемой к схеме электроснабжения.

Разновидности однолинейных схем

В зависимости от основного назначения, все однолинейные схема классифицируют на несколько групп:

1. Структурные. Включают данные об электроустановках, в том числе отображает их взаимосвязь с помощью линий электропередач, трансформаторов и других способов.
2. Функциональные. Они предназначены для передачи потенциальных действий потребителей электроснабжения. На этой схеме указывают взаимодействие потребителей электрической энергии, их характер нагрузки.
3. Монтажные. Отображают принятые проектные решения в части способа и места монтажа электрооборудования. Они согласовываются со строительными планами, соответствующими ГОСТ и СНиП.

Кроме перечисленных выше схем существуют электрические специальные схемы, которые используются для отображения компонентов электрической сети по отдельности.

Разница однолинейной и принципиальной схемы

Принципиальные электрические схемы подробно описывают марку, тип, технические параметры используемого электрооборудования. С помощью принципиальной схемы можно полностью отследить все взаимосвязи между элементами электрической сети. В отличие от них, простая однолинейная схема электроснабжения отображает только основные взаимосвязи без детализации проложенных дополнительных линий связи.

Особенности проектирования однолинейной схемы электроснабжения

Наличие однолинейной схемы является обязательным условием для подключения объекта к сети поставщика электрической энергии.  Перед началом разработки однолинейной схемы необходимо запросить у поставщика электроэнергии технические условия (ТУ), которые будут отображать установленные лимиты в мощности подключаемой нагрузки.

На основании полученных ТУ, проектировщики формируют пакет документации, где рассчитывают размер нагрузки, конфигурацию будущей электрической сети: тип и характеристики защитной аппаратуры, длина и марка кабелей, подбор трансформаторов, распределительной аппаратуры, место и способ монтажа. На основании этой документации создается однолинейная схема, которая обобщает проектную документацию и полученные результаты расчетов. Вся проектная документация и однолинейная схема в том числе, согласовываются у поставщика электроэнергии, который выдавал технические условия.

Порядок разработки ОСЭ

Многие начинающие специалисты часто задаются вопросом, как сделать однолинейную схему электроснабжения? Ответ на этот вопрос можно найти в ПУЭ, где четко указано, что вся исполнительная документация должна отвечать требованиям (техническим условиям на подключение) поставщика электроэнергии. В технических условиях отражены основные требования к суммарной мощности потребления электрической энергии, техническим параметрам узлов учета, защитных устройств. Только после полного изучения ТУ можно начинать приступать к работе над однолинейной схемой и другими исполнительными документами.

Какую информацию должна нести ОСЭ

Однолинейная схема электроснабжения объекта должна в полной степени отражать реальную конфигурацию электрической сети во всех возможных режимах работы. Кроме основных технических характеристик и наименований электрооборудования, на однолинейной схеме могут указывать:

• Разделение электрической сети по типам: распределительная, магистральная, групповая.
• Все возможные режимы работы: ремонтные, аварийные, работа устройств АВР и прочие.
• Расчет потерь электроэнергии в сети электроснабжения.

Построенная с учетом этих требований схема может дополняться другими техническими документами, которые не требуют отдельного согласования со стороны поставщика электроэнергии.

Этапы разработки

Постараемся максимально точно описать, как составить однолинейную схему электроснабжения с учетом всех требований нормативно-технической документации. Алгоритм действий в этом случае будет иметь следующую последовательность:

1. Обратиться к поставщику электроэнергии для получения технических условий на присоединение.
2. Получить технические условия, где будут четко прописаны все основные требования к нагрузке, узлу учета, надежности.
3. Произвести расчет однолинейной схемы электроснабжения объекта с учетом требований ТУ, необходимого уровня надежности, размера бюджета.
4. Согласовать исполнительную документацию с поставщиком электроэнергии.
5. При необходимости доработать исполнительную документацию с учетом замечаний от поставщика электрической энергии.

Требования ГОСТ и нюансы оформления

При составлении однолинейных схем электроснабжения следует руководствоваться широким перечнем нормативно-технической документации:

• ГОСТ 2. 710-81.
• ГОСТ 2.755-87.
• ГОСТ 2.702-2011.
• ГОСТ 2.721-74.
• ГОСТ 2.709-89.

Основные правила, которых придерживаются при составлении однолинейных схем:

1. Все силовые цепи и элементы электрических сетей выделяют утолщенной линией.
2. Электрические сети маркируют с помощью арабских цифр и латинских букв. Буквами обозначают фазы, а цифрами – последовательность. Маркировка осуществляется от источника к электрической нагрузке.
3. При наличии участков цепи с большим количеством контактов, необходимо указывать полярность.
4. Маркировку размещают над изображением соответствующего участка цепи или слева от него.
5. Все характеристики электрической цепи с целью упрощения чтения допускается выносить в отдельные таблицы.
6. На свободном поле однолинейной электрической схемы разрешено указывать техническую информацию следующего характера: назначение элемента, марка и сечение кабеля, требования к монтажу.
7. При выполнении схемы на нескольких листах, следует все позиционные обозначения элементов схемы осуществлять с применением сквозной нумерации.

Условно-графическое отображение компонентов цепи

Все условно-графические элементы однолинейной схемы выполняются с использованием простых геометрических фигур, линий и маркировки: квадраты, треугольники, прямоугольники, окружности, пунктирные и сплошные линии, тушевание, буквенно-цифровые обозначения. Каждый элемент схемы должен соответствовать требованиям ГОСТ и правильно отображать соответствующий компонент электрической сети. Чтобы грамотно составить однолинейную схему, следует четко знать условные обозначения по ГОСТ:

Проверка и утверждение проекта

Окончательным этапом работы на ОСЭ объекта является согласование у поставщика электроэнергии, который выдал технические условия. Получив разрешение от поставщика можно приступать к реализации проекта путем закупки необходимого оборудования, расходных материалов или передачи этих функций специализированной электромонтажной организации.

Как нарисовать принципиальную схему

• Часть 1: Что такое принципиальная схема?
• Часть 2: Символы часто используемых цепей
• Часть 3: Как легко сделать принципиальную схему?
• Часть 4: Особенности, которые делают EdrawMax выдающимся
• Часть 5: Примеры принципиальных схем
• Часть 6: Заключение

Часть 1: Что такое принципиальная схема?

Принципиальные схемы иллюстрируют состав электрических цепей. Он будет состоять из электрических соединений, источников питания, выключателей, соединений проводов и т. д.

Принципиальные схемы используются профессионалами для проектирования, построения и обслуживания цепей в помещениях или сооружениях. Студентов также учат использовать электрические схемы, чтобы понять основные принципы питания и электричества.

Преимущество схемы заключается в том, что она действует как универсальный справочник по схеме. Это особенно удобно для специалистов по техническому обслуживанию электрооборудования, которым необходимо понимать и точно знать, как устроены схемы конструкции.

Часть 2: Символы часто используемых цепей

• Ячейка: Ячейка означает электроснабжение. Один элемент часто называют батареей, но, строго говоря, батарея представляет собой две или более ячеек, соединенных вместе. Он представлен длинной и короткой параллельными линиями.
• Аккумулятор: Аккумулятор состоит из более чем одной ячейки. Больший терминал (слева) положительный (+). Он представлен набором длинных и коротких параллельных линий.
• Провод: Пропуск тока из одной части цепи в другую. Это соединительный провод между двумя компонентами.
• Резистор: Резистор используется для ограничения протекания тока. Он представлен зигзагообразной линией.
• Переключатель: Двухпозиционный переключатель пропускает ток только тогда, когда он находится в закрытом (включенном) положении. Обычно это представлено разрывом прямой линии путем подъема части линии вверх по диагонали.
• Амперметр: Амперметр используется для измерения силы тока. Обозначается буквой А в круге.
• Вольтметр: Вольтметр используется для измерения напряжения. Обозначается буквой V в круге.
• Двигатель: Преобразователь преобразует электрическую энергию в кинетическую. Обозначается буквой М в круге.
• Лампа: Преобразователь, преобразующий электрическую энергию в свет.

Часть 3: Как легко сделать принципиальную схему?

Шаг 1: Старт EdrawMax .

Шаг 2: Перейдите к [ Новый ]>[ Электротехника ]>[ Схемы и логика ]

Шаг 3: Выберите один шаблон принципиальной схемы для редактирования или щелкните знак [+], чтобы начать с нуля.

Шаг 4: Вы можете экспортировать файл в графику, PDF, редактируемый файл MS Office, файл SVG и Visio vsdx.

Шаг 5: И вы можете поделиться своей диаграммой с другими через социальные сети и онлайн-страницу веб-сайта.

Часть 4: Особенности, которые делают EdrawMax выдающимся

• Edraw имеет встроенный набор красивых тем с расширенными эффектами. Легко изменить всю диаграмму, изменив активную тему всего за несколько кликов. Вам не обязательно быть профессионалом в дизайне.
• Все документы Edraw представляют собой векторные графические файлы высокой четкости, доступные для просмотра и редактирования.
• Для автоматического форматирования предусмотрен набор интеллектуальных инструментов. Вы можете легко упорядочивать, вращать, группировать и выравнивать объекты.
• Edraw предлагает различные параметры настройки, с помощью которых вы можете настроить ширину линии, цвет линии, стиль линии, размер шрифта, стиль шрифта, цвет текста и многое другое.
• Легко добавлять изображения и редактировать текст.

Часть 5: Примеры принципиальных схем

Пример 1: Цепь постоянного тока

Схема цепи постоянного тока в задачах, связанных с законом Ома. Наиболее распространенными конфигурациями цепи постоянного тока являются последовательные; параллельно; два контура, несколько источников; делитель напряжения; комбинация, один источник; и батарея с внутренним сопротивлением.

Пример 2: Схема цепи АРУ

Это пример схемы автоматической регулировки усиления (АРУ). Это схема регулирования обратной связи с обратной связью, используемая в усилителе. Чаще всего это наблюдается в таких устройствах, как радиоприемники и радарные системы.

Часть 6: Заключение

Согласно этой статье, в основном есть пять частей, чтобы проиллюстрировать, что такое принципиальная схема, представить некоторые часто используемые символы, рассказать вам, как создать принципиальную схему, рассказать вам, почему EdrawMax выдающийся, и показать вам несколько примеров принципиальных схем. .

EdrawMax — это самый простой универсальный инструмент для построения диаграмм, вы можете легко создавать принципиальные схемы и любые другие схемы! С готовыми символами принципиальных схем и клипартами создание принципиальных схем может быть максимально простым. Кроме того, он поддерживает экспорт вашей работы в несколько форматов и обмен ею с другими. Начните создавать схемы прямо сейчас!

Универсальное программное обеспечение для построения диаграмм

Легко создавайте более 280 типов диаграмм

Простое начало построения диаграмм с помощью различных шаблонов и символов

• Превосходная совместимость файлов: Импорт и экспорт чертежей в файлы различных форматов, например Visio
• Кроссплатформенная поддержка (Windows, Mac, Linux, Web)

ПОПРОБУЙТЕ БЕСПЛАТНО

Безопасность подтверждена | Переключиться на Mac >>

ПОПРОБУЙТЕ БЕСПЛАТНО

Безопасность подтверждена | Перейти на Linux >>

ПОПРОБУЙТЕ БЕСПЛАТНО

Безопасность подтверждена | Переключиться на Windows >>

Еще по теме

Программное обеспечение для схем и логических схем

Как читать электрические схемы

Основная электрическая схема

Программное обеспечение для электрических чертежей

Символы компонентов схемы

Цепь и логическая схема

Важность однолинейной схемы (SLD)

Нужна однолинейная схема объекта?

Хотите знать, как нарисовать принципиальную схему?

Тогда эта статья для вас!

Внутри я отвечу на эти вопросы об однолинейных схемах и многом другом!

• Что такое однолинейная схема?
• Зачем тебе это нужно?
• Типы электрических схем?
• Объем однолинейной схемы?
• Важность обновления однолинейной схемы?
• Однолинейная схема и программа обеспечения безопасности?
• Или, может быть, вам просто интересно, как читать электрические чертежи…

Готов?

Поехали!

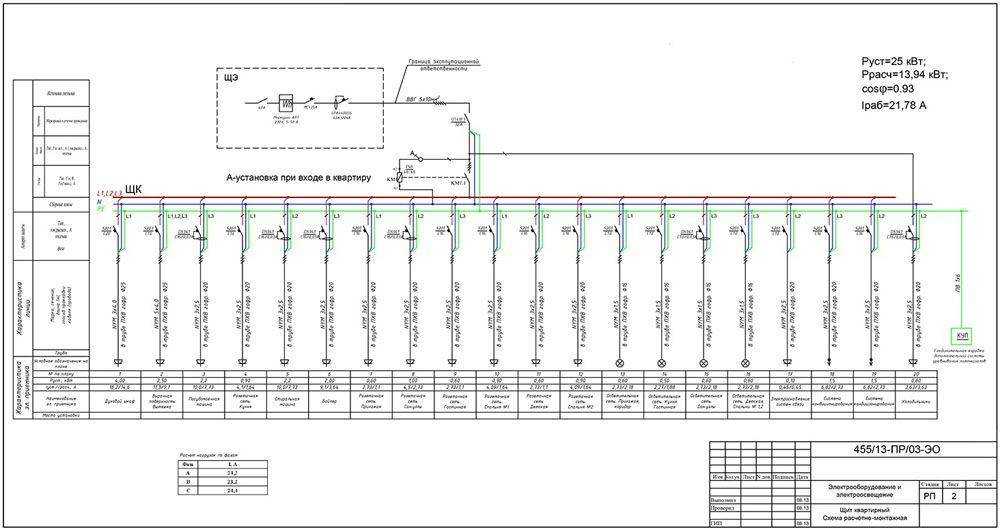

 Что такое однолинейная схема?

Определение однолинейной схемы или SLD — это электрическая схема или чертеж, на котором представлены компоненты системы электроустановки, представленные символами, и описано, как эти компоненты связаны между собой. Иногда однолинейный чертеж или схему электроустановки также называют однолинейной схемой. В этой статье мы кратко обсудим, что такое электрический SLD, типы электрических схем, важность и преимущества однолинейной схемы. Также будет обсуждаться важность и необходимость регулярного обновления или обновления чертежей электроустановок в целях обеспечения надежности, эксплуатации и электробезопасности.

Он нужен вам по двум основным причинам:

Для повседневной эксплуатации и технического обслуживания, а также для изучения инженерных систем энергоснабжения.

 Оба требуют, чтобы диаграмма была актуальной и доступной.

ЭКСПЛУАТАЦИЯ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Для планирования процедур блокировки/маркировки вам потребуются актуальные первоисточники информации.

«Процедура блокировки

Процедура блокировки должна быть разработана на основе существующего электрооборудования и системы и должна использовать соответствующую документацию, включая современные чертежи и схемы».

SLD помогают убедиться, что блокировки электрических цепей не приведут к повторному включению рабочей цепи.

«Блокировки электрических цепей

Необходимо свериться с соответствующей документацией, включая актуальные чертежи и схемы, чтобы убедиться, что блокировка электрических цепей не может привести к повторному включению обрабатываемой цепи».

Используйте современные схемы для создания электробезопасных условий работы.

«Процесс установления и проверки электробезопасных условий работы»

а) Определите все возможные источники электропитания для конкретного оборудования. Проверьте актуальные чертежи, схемы и идентификационные бирки».

Наличие актуального SLD может помочь избежать длительных простоев и обеспечить безопасность всех.

ИССЛЕДОВАНИЯ СИСТЕМЫ ЭЛЕКТРОЭНЕРГИИ

Для завершения исследования системы энергоснабжения требуется наличие актуального SLD.

«Исследования энергосистемы и однолинейная схема»

Исследования энергосистемы и однолинейные чертежи имеют решающее значение для безопасной и надежной работы электроэнергетических систем. Исследования и чертежи должны быть легко доступны и поддерживаться на постоянной основе.

Основная программа должна включать постоянное обслуживание и пересмотр следующих исследований и чертежей энергосистемы:

1. Однолинейные схемы;
2. Исследования короткого замыкания;
3. Координационное исследование;
4. Исследование энергии вспышки дуги; и
5. Исследование потока нагрузки».

  Информацию о SLD можно использовать для различных типов исследований энергосистемы на вашем объекте.

• Исследование короткого замыкания, чтобы убедиться, что оборудование выдерживает неисправность.
• Исследование координации для обеспечения своевременного срабатывания нужных устройств.
• Исследование энергии инцидента, чтобы узнать уровни опасности вспышки дуги на оборудовании.
• Исследование потока нагрузки, чтобы узнать непрерывный ток через систему.

Типы электрических схем

  В полевых условиях персонал часто называет однолинейные схемы «электрическими чертежами». Несмотря на то, что в электрической системе существует несколько типов схем или чертежей. Каждый тип электрической схемы имеет уникальную функцию. Типы электрических схем включают в себя:

• Лестничная схема
• Схема подключения
• Однолинейная схема

 Лестничная схема

  Обычно ее называют ступенчатой ​​диаграммой. Лестничная диаграмма — это схема, которая показывает функцию электрической цепи с помощью электрических символов. На лестничной диаграмме не показано фактическое расположение компонентов. Лестничная диаграмма позволяет быстро понять и решить проблемы в цепи. Лестничные диаграммы также могут называться линейными диаграммами, элементарными диаграммами или электрическими схемами.

  Схема подключения

  На схемах подключения используются электрические символы, подобные лестничным диаграммам, но они пытаются показать фактическое расположение компонентов. Схемы подключения также называются схемами подключения. Схема подключения поможет вам идентифицировать кабели и компоненты, например те, которые находятся на оборудовании.

 Однолинейная схема

  Однолинейная схема или однолинейная схема представляет собой упрощенный способ представления трехфазной энергосистемы. На однолинейных схемах не показаны точные соединения электрических цепей. Как следует из названия, однолинейная диаграмма использует одну линию для представления всех трех фаз. Это самый простой тип схемы электромонтажа. На однолинейной схеме показаны номиналы и мощность электрооборудования, проводников и защитных устройств.



Наборы однолинейных схем

  Информация об однолинейных схемах обычно включает: (CTO), переключатель и шинная стяжка

Силовой трансформатор (номинал, витое соединение и метод заземления)

Выключатель фидера

Реле-выключатели с предохранителями (функция, использование и тип)

Трансформаторы тока/потенциала (размер, тип и коэффициент трансформации)

Трансформатор для системы управления

Все сетевые и нагрузочные кабели

Все подстанции, включая встроенные реле и главные панели, а также характеристики нагрузки на каждом фидере и на каждой подстанции

Критическое оборудование напряжения и размеры (ИБП, аккумуляторы, генераторы, электрораспределение, переключатели, кондиционеры машинного зала)



Преимущество однолинейных диаграмм

• Помогает определить, когда следует выполнять поиск и устранение неисправностей, и упрощает процесс устранения неполадок
• Точная однолинейная схема дополнительно обеспечивает безопасность работы персонала
• Соответствует применимым нормам и стандартам
• Обеспечивает более безопасную и надежную работу объекта



 Важность обновления однолинейной схемы

  Электрическая однолинейная схема представляет собой план электрической системы. Создание однолинейной схемы — это первый шаг в подготовке плана реагирования на критические ситуации, который позволяет электрикам полностью понять компоновку и конструкцию системы распределения электроэнергии на объекте.

Будь то новый или уже существующий объект, однолинейная схема является дорожной картой для всех будущих испытаний, обслуживания и ремонта. Эффективная однолинейная схема четко покажет, как связаны основные компоненты электрической системы. Он показывает правильный путь распределения мощности от входящего источника питания к каждой последующей нагрузке, включая номинальные характеристики и размер каждого электроприбора, его проводников и защитных устройств.

Часто лица, принимающие решения, считают, что им не нужно обновлять схемы электроустановок, или даже не считают их важными. Многие промышленные и коммерческие объекты работают без точных однолинейных схем. Эти условия могут считаться важными до тех пор, пока они не столкнутся с реальными проблемами или потерями из-за неактуализации или неточности схем электромонтажа.

Обновление однолинейной диаграммы

Тогда в чем важность обновления однолинейной диаграммы, чтобы ее нужно было обновлять? С точки зрения электротехники и безопасности электрический SLD является основным ресурсом для расчета токов короткого замыкания, определения координации селективной защиты и, в конечном итоге, расчета энергии инцидента, что делает его одним из наиболее важных документов по безопасности, доступных на объекте. Безопасная эксплуатация объектов превыше всего, в то время как SLD часто не получают должного внимания. Это иронично.

NFPA 70E 2015 (статья 205.2) упоминается: «Однолинейная схема, если она предусмотрена для электрической системы, должна поддерживаться в разборчивом состоянии и поддерживаться в актуальном состоянии».

Обновленная однолинейная схема содержит краткие карты оборудования, резервирования и защиты. Регулярные обновления с каждым необходимым изменением, независимо от того, насколько оно маленькое.

Эти документы составляют основу для работы многих других связанных функций. Например:

• Персонал по обеспечению безопасности и персонал по обслуживанию электрооборудования используют SLD в контексте программ контроля опасной энергии и практики LOTO (выход из системы)
• На тендере по проекту требуется точная однолинейная схема, чтобы торги были точными
• Это требуется по правилам
• Последние документы SLD необходимы, когда есть планы по расширению заводов или строительных объектов

Модификации электрической системы могут представлять новые опасности. Например, замена двигателя или трансформатора может создать больший ток короткого замыкания, чем раньше. Устройства защиты от перегрузки по току, настроенные на определенный уровень, могут не работать без предупреждения.

Документация по однолинейной схеме также используется для эффективного планирования технического обслуживания, оценки безопасности и многого другого.

  Однолинейная схема и программа безопасности

В области электробезопасности, основанной на NFPA 70E «Стандарты электробезопасности на рабочем месте», существует несколько исследований, анализов и анализов, которые требуют от нас обновления однолинейных схем, чтобы эти мероприятия могут быть выполнены. Исследования, анализы и оценки, связанные с электробезопасностью, включают:

• Исследование короткого замыкания
• Координация защиты
• Исследование вспышки дуги
• Программа выхода из системы и извлечения (LOTO)
• Исследования и оценки электробезопасности
• Процедуры электробезопасности и т. д.
66 Однолинейная схема на ETAP

Привет, друзья приветствую вас в новом посте. В этом посте мы узнаем Как рисовать однолинейную схему на ETAP. В этом посте мы расскажем, как создать однолинейную диаграмму в программе ETAP. В однолинейном представлении обсуждается множество компонентов, которые могут быть подключены к завершению полной сети в цепи.

Здесь мы подробно обсудим создание однолинейной схемы с подробным описанием и создадим проект, который поможет понять однолинейную схему.

Что такое электрическая однолинейная схема?

• Перед созданием одиночной линии необходимо иметь о ней знания. Однолинейная схема представляет собой карту или чертеж системы электроснабжения.
• Эта строка помогает понять мощность, поступающую от системы к нагрузке, подключенной к системе, а также предоставляет рейтинг и размеры устройств, подключенных к системам.

Как нарисовать однолинейную диаграмму на ETAP

• Чтобы нарисовать однолинейную диаграмму на ETAP, мы обсудим все шаги один за другим.
• Для этого на вашем компьютере должна быть установлена ​​программа ETAP.
• Нажмите Etap, затем выберите опцию New Project.
• Далее вы увидите рабочую область ЭТАП, где мы будем делать наш проект.
• Для создания однолинейной диаграммы нажмите на кнопку Редактировать, которая находится на панели инструментов режима. Как показано здесь.
• На панели инструментов редактирования переменного тока выберите компонент Power Grid, нажав на вкладку Power Grid, показанную на рисунке ниже.
• Затем ваш курсор меняет форму на значок Power Grid, когда вы наводите курсор на OLV.
• Для размещения утилиты на однолинейной схеме нажмите на OLV.
• Выполнив описанную выше процедуру, выберите указанные ниже компоненты из редактора AC. вот несколько советов, упомянутых, которые будут полезны для вас.
• Если вам нужно увеличить длину автобуса, вам просто нужно перетащить его через любую сторону автобуса. Ибо эта двойная стрелка появится, когда вы увеличите длину в соответствии с требованиями.
• После выбора компонентов для одной линейной схемы теперь установите связь между ними.
• Для этого переместите указатель на контакт для подключения компонента и его цвет станет красным. После этого щелкните по нему и переместите красную линию на компонент, с которым вы должны выполнить соединение.
• ПРОДЕЛАЙТЕ этот процесс с другими компонентами для создания соединений.
• Для шины любая ее часть может быть использована как для соединения, что означает, что вы можете подключить компонент в любом месте.
• Здесь, на рисунке ниже, вы можете заметить, что узел появится автоматически, когда кабель будет подключен к трансформатору.
• Согласно приведенному выше рисунку введите значения компонентов через опцию редактирования свойств элементов.
• Обратите внимание, что значения напряжения шин будут автоматически изменяться в первичном и вторичном Kv свойств трансформатора.
• Создание уже готовой сети похоже на новую онлайн схему.
• Для открытия составной сети достаточно дважды нажать на ее конструкцию. Имя показанного окна будет OLV1=>Network1.
• Мы можем изменить его имя, нажав дважды в любом месте сети OLV или нажав прямо на их графику и выбрав свойства.
• Для удаления лишних компонентов или просмотра в Интернете нажмите вправо и выберите Скрыть неподключенные выводы.

Как добавить защитное устройство (ЗУ) в однолинейный

• Мы должны убедиться, что среди компонентов, которые мы должны поставить, есть определенное место для добавления защитного устройства.
