Три фазы — из одной

Полезные советы. Трехфазные и однофазные сети. Отличия и преимущества. Две фазы в розетке, причины и что делать, решение проблемы. Распределение нагрузки по фазам: схема, правила, видео.

Зачем нужны вольт, и как подключить вольт 3 фазы? Пропало электричество — что делать? Почему в розетках две фазы Как подключить люстру с 2, 3, 4 и более проводами своими руками, схемы. Реле контроля фаз — принцип работы, схема подключения — блог Электронный переключатель фаз ПЭФ — для чего он нужен, схема Как подключить много рожковую люстру, схемы подключения. Схема подключения двухклавишного выключателя. Подключение двойного Перекос фаз в трехфазной сети: что это такое, причины, последствия Подключение двухклавишного выключателя: схемы, способы.

Что такое трехфазное напряжение В и однофазное напряжение В Что такое порядок чередования фаз в трехфазной сети Электрика в доме. Механический расщепитель фаз 3 фазы из одной — YouTube. Сосед подключил свой ноль к моей нулевой рейке, считает ли мой Сдвиг фаз переменного тока и напряжения — Основы электроники.

Реле контроля фаз: принцип работы, конструкция, схемы подключения. Фазы сна человека по времени, таблица значимости сна в разное время Разъяснение сути и терминологии.

Переключатель фаз: устройство, принцип работы, схема подключения. Три фазы в частном доме: подключение, схема и назначение — Хозяин Дома.

Перекос фаз. Причины возникновения и устранение. Как правильно подключить автоматический выключатель — инструкция Как определить фазу, ноль и заземление самому, подручными средствами?

Обрыв нуля и перекос фаз в трехфазной сети. Несимметрия напряжения. Получайте первыми самую свежую информацию! Также рекомендуем:.

ТРИ ФАЗЫ — БЕЗ ПОТЕРИ МОЩНОСТИ

Тема в разделе » Электросхемы «, создана пользователем Kifitim , Искать только в заголовках Сообщения пользователя: Имена участников разделяйте запятой. Новее чем: Искать только в этой теме Искать только в этом разделе Отображать результаты в виде тем. Быстрый поиск. Схемы 3 фазы 15 кВт частный дом. Типовые электрические схемы частных домов Тема в разделе » Электросхемы «, создана пользователем Kifitim , Как вы относитесь к системе «каждой розетке свой провод» для 3-х фазного ввода.

Продолжу публиковать свои старые схемы. На этот раз преобразователя одной фазы в три для асинхронного двигателя на 3 кВт.

Как из 220 Вольт сделать 380?

Сделал расщепитель из эл. Припаял в середину звезды провод и вывел в коробку, сначала подключил без кондёра, не заработал. Купил на 60 мкф вольт, подключил, не работает. Пробовал дергать шнурком, крутит тихо и не раскручивается дальше до нормальных оборотов, подключал разные обмотки, ни какой разницы. Что сделал не так? Шнурком не могу его раскрутить, держит свои обороты, а дальше ни как. Вот как это всё подключил Вот ссылка ryasun. Расчет емкости фазосдвигающего конденсатора такой — 7 мкрФ на ватт мощности. Плюс пусковой конденсатор, в раза больший, чем рабочий.

Как получить три фазы из одной. Схема три фазы из одной

Если в вашем распоряжении есть трехфазный асинхронный двигатель с короткозамкнутым ротором, то получить три фазы из одной совсем несложно, заставив его работать в качестве генератора. Но генератор нужно крутить, чтобы он начал вырабатывать напряжение, а значит, понадобится еще и однофазный двигатель соответствующей мощности и, что самое неприятное, с нужными оборотами. Но зачем дополнительный двигатель, если можно заставить вращаться наш трехфазный от одной? Как толкнуть? Как угодно, хоть руками за вал — без нагрузки это сделать несложно.

Как получить три фазы из одной 17 август Мастерская

Какой лучший частотный преобразователь для одной фазы в три?

Человечество на полную катушку пользуется современными техническими изобретениями,обладающими принципиальной новизной. Жизнь порой заставляет изучать навороченные раскладки, поражаться уловкам доморощенных технарей. И даже не будучи фанатами, нам просто иногда хочется быть в теме. На самом деле для понимания вопроса, всего лишь надо идти от элементарного к сложному, от завязки к развязке. И начинать лучше с прояснения непонятных вещей. Фаза означает изменение направления между величинами электросети в один и тот же момент времени.

380 вольт 3 фазы частный дом схема. Три фазы в частном доме: подключение, схема и назначение

Забыли пароль? Изменен п. Расшифровка и пояснения — тут. Автор: скан , 27 апреля в Электропривод. Видел схему трехфазного преобразователя из асинхронного двигателя,который используется,как генератор. Но нужен еще и автотрансформатор для симметрирования фаз,если кто пробовал делать-отзовитесь. Меня очень интересует-можно ли обойтись без автотрансформатора,потому как для его изготовления в статье у автора применялся сердечник от 10 киловатного движка.

Правильная схема с конденсатором, использует все 3 фазы двигателя, а ее Выложил фото как подключил, это из одной фазы получить три:)) 4 года.

три фазы из одной преобразователь

Русский: English:. Бесплатный архив статей статей в Архиве. Справочник бесплатно.

Регулирование частоты вращения асинхронных электродвигателей возможно только изменением частоты питающего напряжения. Схема устройства изображена на рис. Переключателем SA1. Демпфирующая цепь C8R11 снижает коммутационные помехи. А для того чтобы помехи не проникали в питающую сеть, преобразователь подключён к ней через фильтр Z1 DL-6DX1. Для правильной работы фильтра его корпус должен быть заземлён — соединён с третьим контактом сетевой розетки.

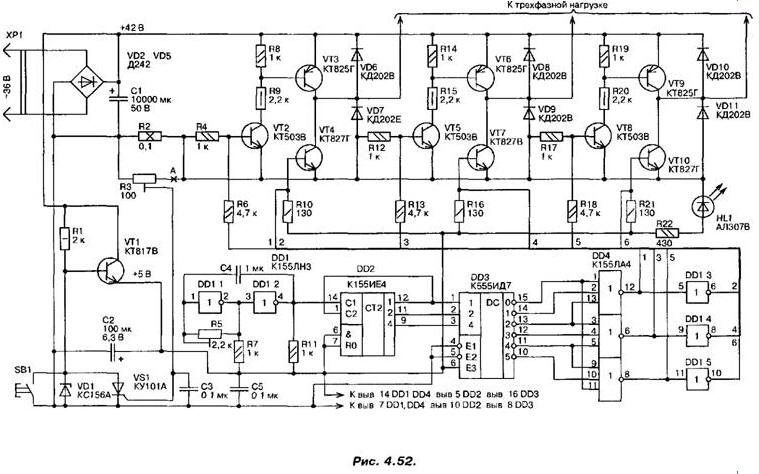

Схема источника трехфазного напряжения Категория: Источники питания , Генераторы. Чем удобнее всего паять?

Хранители истории. Преобразователь одной фазы в три Роман Черников. Преобразователь Гц 36В 3 фазы От Юры www. Просили показать какое-то устройство от Юры, в котором он применяет транзисторы купленные в Китае. Обещал — вот видео.

Полезные советы. Трехфазные и однофазные сети. Отличия и преимущества. Две фазы в розетке, причины и что делать, решение проблемы.

Три фазы в частном доме: подключение, схема и назначение

Меня часто спрашивают: «Зачем ты подвёл к дому трёхфазную линию, у тебя, что какой-то особый электроинструмент?»  Нет, инструмент самый обычный на 220 вольт, правда, мощность порой достигает два киловатта. Ну и в самом деле зачем мне нужны три фазы в доме? Как их подключить без ошибок?

Теория и практика подключения

Сначала совсем немного общей информации. Подводящая линия по выбору может быть однофазной, когда только два провода, или трехфазной, когда четыре провода, три провода фазных и один провод нулевой. Так устроены генераторы, вырабатывающие электроэнергию, что у них только три катушки. Поэтому, если в технических условиях укажете мощность до 5 кВт, Вас запитают от одной катушки, запросите больше, то сразу от трёх катушек.

Как провести три фазы в частный дом? Если есть техническая возможность требуется запросить (заявить) о таком подключении. Правда, по пути от генератора до вас будет стоять трансформатор, уменьшающий высоковольтное напряжение до бытовой величины, поэтому вы получите не 380, а родные 220. Но у Вас будет целых три фазы 220 вольт! В последнем случае от щитка с автоматическими выключателями в доме, сразу пойдут три сетевые линии, имеющая каждая напряжение 220 вольт и мощность от 3,5 до 5 кВт в зависимости от установленного автомата.

Схемы подключения и проводки с учётом наличия трёх фаз могут быть различными, в зависимости от потребностей и наличия строений на участке, но общие принципы, конечно одинаковые. Далее мой персональный вариант:

Схема подключения на три фазы частного дома и хозяйственных построек на участке

Кстати, и в бане и в хозблоке автоматические выключатели (предохранители) тоже необходимы. Установленные на тот же ток, что и при центральном вводе, они в этих постройках, при неисправной нагрузке сработают быстрее, из-за потерь в подводящей линии.

Читайте также

Этой зимой я уже прочувствовал преимущество трёхфазной подводки, когда пёс Боб, наигравшись на первом снегу, укутанный в плед грелся у масляного радиатора в бытовке, дополнительно направив морду на нагретый воздух, идущий от тепловентилятора. Можно было не бояться, что предохранитель сработает от перегрузки при работе с электроинструментом большой мощностью, подключившись к временной розетке с другой фазой.

Зачем нужна временная розетка?

Ну, конечно, не из-за собаки. Когда уже стоят стены и окна, есть крыша над головой и настелен черный пол, но не хватает только внутренней отделки, вот тогда и настаёт время для временной розетки внутри дома. А каждый раз затаскивать удлинитель из бытовки крайне неудобно. Хотя розетка и называется временной, делать её надо как настоящую, по всем правилам техники безопасности с использованием автоматического выключателя.

Определяем фазу правильно: цвет и нумерация

Честно сказать особо не задумывался о фазах, когда в своё время делал проводку у себя на даче. Отец мой так же не обращал на это внимание, в те времена вся проводка была практически одинаковая, в потрескавшейся резиновой изоляции. Однако я когда решил заняться к электрификацией хозяйства и собрать щиток на три фазы, то волей не волей узнал не мало фактов об истории электричества в нашей стране.

Какого цвета фаза?

Дело в том, в Советском Союзе, фазные провода были желтого, красного или зелёного цветов. После исчезновения Союза с карты мира цвета поменялись на коричневый, чёрный и серый. Однако этот факт абсолютно не связан с цветами с символикой флагов. Дело в том, что в отношении маркировки проводов были приняты европейские стандарты. Последняя, перечисленная цветовая гамма является различимой для людей с дефектами зрения. Но что нас с Европой объединяло довольно долго, это то, что земля и нейтраль у нас всегда были одного цвета, — желто-зеленая земля и голубая (светло-синяя) нейтраль.

Запомнив последнее, что нейтральный провод голубой или синий (светло-синий), а заземляющий зелёный с желтой полосой, логически понимаем, что фаза будет любого другого оставшегося цвета, уверенно соединяем провода для следующих поколений, невзирая на будущие революции и сотрясения мира. Это и есть ответ на вопрос как подключить три фазы.

Но в других странах маркировка проводов другая. Как подумаешь об этом, сразу появляется зайти на броневик и громко крикнуть: «Электрики всех стан – объединяйтесь!»

Зачем нумеровать три фазы?

Для однофазной цепи, где одна фаза, нет смысла. А вот для трёхфазной линии передач пронумеруем, так сказать, на будущее по последовательности цветов подводящего к дому кабеля. Прижавшись к шестиметровой лестнице и подсоединяя орехами к воздушке выходящие из отверстия в стене дома провода, не забудьте прокричать:

Первая фаза – коричневый провод! Вторая фаза – черный провод! Третья фаза – серый провод!

В такой же последовательности необходимо подсоединить провода к строенному автоматическому выключателю. Не помешает жирный фломастер для нумерации.

Рядом с электрощитом обязательно надо повесить картину в рамке с полной электрической схемой, с нумерацией каждого защитного автомата, и цветовую гамму проводов. Думаю, что план эвакуации в этом случае не потребуется.

Да, я так и не ответил на вопрос, зачем нужна нумерация. Пока ещё не знаю. Вдруг сын купит электроприбор исключительно для трёхфазной цепи с инструкцией, где фазы указаны цифрами? Вот тогда не придётся повторно подниматься по семиметровой лестнице, полностью забыв к тому времени и цвета и цифры.

Как всё же соединять провода в распределительных коробках?

Вопрос действительно важный. Контакты — наиболее уязвимое место в любой электроцепи. И на сегодня решен вопрос как НЕ соединять.

Отбрасываем все резьбовые соединения. Тот, кто ездил на отечественных машинах, и каждый год протягивал резьбу, спорить со мной не будет. Под воздействием разных температур, болт и гайка будут менять свои линейные размеры, и соединение ослабнет, плюс ещё плохое покрытие, и как следствие — ржавчина. Конец контакта наступит быстро. Многие ещё помнят разогревшиеся и расплавленные штепсельные вилки и розетки.

Из прошлого века пока остаётся скрутка с последующей пайкой. А в новом веке пока на первом месте контакты с пружинами, например от фирмы WAGO. Монтаж проводки в этом случае может напоминать игру в конструктор ЛЕГО. Но помните, что многожильный провод для контакта всё равно придётся скручивать и паять. Если меня пригласят на шашлык, а пока он готовится, попросят помочь с электропроводкой, то я заранее набью все карманы пружинными клеммниками, чтобы побыстрее освободиться, иначе мясо съедят без меня. А себе всё равно буду делать скрутку.

P.S. Кому интересно досконально узнать о проводке в деревянной бане или доме (начиная с азов и заканчивая практикой) обязательно посмотрите мою статью  «Проводка в бане и парилке: правила и рекомендации»

Зачем свет и силовые розетки вести от разных автоматических выключателей (предохранителей)?

Здесь несколько вариантов ответа. Кому что понравиться… На выбор:

1. Легче найти неисправность, когда в люстре замкнуло, если сработало по свету, или электрочайнику наступил конец, если сработало по розеткам.
2. По освещению электропотребление меньше, особенно при использовании энергосберегающих ламп, следовательно, автоматическое устройство будет стоять на меньший ток и оно сработает быстрее, не успев перегреть провода. Это условие позволяет использовать осветительные провода с меньшим сечением (0,75 мм), опять же экономия. Да и обидно будет, когда время работы на компьютере пройдёт в пустую, после замыкания лампочки в люстре, в случае общего предохранителя.
3. Свечи искать не придётся, в полной темноте не останемся.

Есть ли необходимость в устройстве защитного отключения (УЗО)?

Да есть, будем ставить УЗО и делать заземление, без последнего первое не работает. Розетки класса евро с заземляющими ламелями. Есть ребенок и собака. Техника безопасности должна стоять на первом месте. Сейчас обсуждается вопрос поставить общее УЗО на всё, или только на ванную комнату. Еще есть время: чай не совсем остыл:)

P.S. Три фазы в частном доме действительно стоящая вещь, позволяющая чувствовать себя более уверенно и спокойно. Не отказывайте себе в дополнительном удобстве…

Автор статьи В.Ю. Белк

Какой двигатель лучше 380в или 220в

Содержание

1. Чем отличается напряжение 220 от 380 Вольт
2. Специфика подачи напряжения
3. Трехфазные цепи. Как подается напряжение в них
4. Чем отличаются между собой
5. Однофазные сети
6. Двухфазные сети
7. Трехфазные сети
8. Где используется напряжение в 220B, а где в 380B
9. По каким схемам потребители подключаются к трехфазным электросетям
10. Соединение звездой
11. Соединение треугольником
12. Плюсы подключения однофазной сети 220B
13. Минусы использования однофазной сети 220B
14. Плюсы подключения трехфазной сети 380B
15. Недостатки трехфазной сети 380B
16. 220В или 380В? — подключение электродвигателя к сети
17. Подключение однофазного коллекторного и асинхронного моторов к сети 220 вольт
18. Схемы включения однофазного электродвигателя
19. Подключение трехфазных электродвигателей
20. Подключение к однофазной сети 220 вольт
21. Подключение к трехфазной сети
22. Техника безопасности
23. Чем трехфазное напряжение отличается от однофазного
24. Чем три фазы отличаются от одной?
25. Преимущества и недостатки
26. Однофазная сеть 220 В, плюсы
27. Однофазная сеть 220 В, минусы
28. Трехфазная сеть 380 В, плюсы
29. Трехфазная сеть 380 В, минусы
30. Когда 380, а когда 220?
31. Схемы Звезда и Треугольник в трехфазной сети
32. Система распределения электроэнергии
33. Видео

Чем отличается напряжение 220 от 380 Вольт

Напряжение 380B называется линейным, потому как действует между любыми из трех фаз в трёхфазной сети. Напряжение 220B называется фазным, действует между одной из трех фаз и нулём.

От генерирующих электростанций к потребителям электрическая энергия подается при помощи высоковольтных линий, частота которых составляет 50 Гц. Понижение высокого синусоидального напряжения происходит на трансформаторных подстанциях, после чего выполняется его распределение потребителям – на уровне 220B и 380B. Различается однофазная и трехфазная сеть. Однако каковы отличия между ними? Давайте разбираться.

Если при подключении дома или квартиры используются два провода (фазы и нуля), система является однофазной. Коэффициент ее рабочего напряжения составляет 220B. Если же заходят 4 провода (трех фаз и нуля) – это трехфазная система. Ее рабочее напряжение (линейное) составляет 380B.

Специфика подачи напряжения

По типу электрического тока напряжение бывает переменным и постоянным. При разной форме переменного тока изменяется его величина и значение. В то время, как у постоянного тока сохраняется одна и та же полярность знака, а вот величина может изменяться.

Напряжение, присутствующее в современных розетках, имеет переменную синусоидальную форму. Его значение бывает следующих видов:

Трехфазные цепи. Как подается напряжение в них

В трехфазной цепи напряжение может быть фазным или линейным. Векторная диаграмма выглядит следующим образом:

На графике присутствуют три вектора напряжений (фаз) – Uа, Ub и Uс. Величина угла между ними равна 120°. Это соблюдается между обмотками в простейшем электрооборудовании. Для того, чтобы знак вектора Ub изменился на противоположный, его нужно отразить таким образом, чтобы векторное начало и конец поменялись местами, при этом первоначальный угол наклона был сохранен. После установки векторного начала Ub в конец Uа полученное расстояние и будет рассматриваться, как вектор линейного напряжения (Uл).

Чем отличаются между собой

Однофазные сети

В таких сетях ток может проходить и по замкнутым цепям. При подключении рекомендуется в первую очередь подвести напряжение к эффективной нагрузке и только после этого вернуть его обратно. Провод, который подводит ток в условиях переменного тока, является фазой. Второй провод является нулевым. Между этими двумя проводами, передающими однофазный ток, величина напряжения составляет 220B.

Двухфазные сети

Этот тип электросетей предусматривает осуществление передачи двух переменных токов, по которым их напряжение сдвигается по фазе на 90°. Для передачи токов используются два фазных и два нулевых провода. Из-за дороговизны такой способ передачи напряжения сейчас не используется.

Трехфазные сети

В таких электросетях одновременно передаются три переменных тока со сдвигом напряжения по фазе на 120°. Источники соединяются по схеме «звезды», что позволяет использовать только три провода – 3-х фазных и одного нулевого. Преимуществом таких сетей признана экономичность и возможность передачи тока на большие расстояния. В любой паре проводов фаз присутствует напряжение в 380B, а в парах одного фазного и нулевого провода – 220B.

Исходя из вышеперечисленного, для электропитания городских квартир и частных домов оборудуются однофазные или трехфазные сети.

Где используется напряжение в 220B, а где в 380B

В большинстве жилых объектов (квартирах, домах, коттеджах и на дачах) установлены и используются однофазные электросети, в которых напряжение составляет стандартные 220B. Это обоснуется тем, что уровень потребления в обычном доме или квартире не превышает, как правило, 10 кВт.

Трехфазная электросеть проводится на объекты, где планируемый уровень потребления мощностей превышает значение в 10 кВт, а также установлены и используются электрические установки, которые требуют именно трехфазную подачу напряжения для обеспечения корректного функционирования. К примеру, если для запуска трехфазного двигателя использовать лишь одну фазу с применением конденсатора, это существенно понизит КПД электроустановки и в то же время увеличит расход электрической энергии.

С другой стороны, если уровень максимально потребляемой мощности в частном домохозяйстве не превышает 9-ти кВт, допускается использование на вводе двужильного медного кабеля с сечением 6мм и установку автомата на 40A.

В случае, когда максимальная нагрузка предположительно равняется 15кВт, для провода одной фазы величина проходящего тока составит 70A. Следовательно, обязательной будет прокладка медного провода с 10-милиметровым сечением и силового автоматического выключателя. Однако стоимость такой сети намного дороже. А потому выходом из ситуации может стать монтаж обычной трехфазной сети и распределение эффективной нагрузки поровну между фазами, то есть – по 5 кВт. На сегодняшний день подобные решения по обеспечению электропитанием используются большинством магазинов, предприятий и офисов.

По каким схемам потребители подключаются к трехфазным электросетям

Для подключения электродвигателей, нагревателей и других трехфазных мощностей используется схема «звезда» или «треугольник». Большинство установок оснащены перемычками, которые в зависимости от положения обмоток формируют вышеуказанные схемы.

Соединение звездой

Схема предусматривает соединение концов обмоток генерирующего устройства в одну точку и подключение к началу этих же обмоток нагрузки. В электродвигателях получается, что линейное напряжение в 380B, при условии соединения обмоток по схеме звезды, прикладывается к двум обмоткам для каждой фазной пары.

Соединение треугольником

В этой схеме предусмотрено прикладывание линейного напряжения к каждой обмотке. Эти элементы, как правило, рассчитаны именно на такие подключения.

Указанные способы подключения имеют и плюсы, и недостатки.

Плюсы подключения однофазной сети 220B

Минусы использования однофазной сети 220B

Плюсы подключения трехфазной сети 380B

Недостатки трехфазной сети 380B

Источник

220В или 380В? — подключение электродвигателя к сети

Сложно представить гараж или собственный дом, в котором имеется мастерская без установленных в них электроприборов. Учитывая довольно высокую стоимость, которых владельцы мастерской стараются изготовить их самостоятельно.

Это могут быть заточные станки или более сложные механизмы, использующие электродвигатели. В каждом гараже всегда можно найти двигатель от неисправной бытовой техники.

Электроснабжение гаражей осуществляется от сети напряжением 220 вольт. Двигатели от бытовой техники однофазные, а при изготовлении станка появляется необходимость в схеме подключения двигателя.

Подключение однофазного коллекторного и асинхронного моторов к сети 220 вольт

В бытовой технике используются коллекторные или асинхронные двигатели. Схема подключения однофазного двигателя при использовании таких электродвигателей будет разная. Для того чтобы выбрать правильную схему необходимо знать тип двигателя.

Это сделать очень просто, если сохранился шильдик. При его отсутствии следует посмотреть, имеются ли щетки. При их наличии электродвигатель коллекторный, если они отсутствуют — двигатель асинхронный.

Схема подсоединения коллекторного двигателя очень проста. Достаточно имеющиеся провода подключить к сети 220 вольт и мотор должен заработать.

Основным недостатком таких моторов большой шум в процессе работы. К достоинствам можно отнести легкость регулировки оборотов. Существует более сложная схема для подключения однофазного асинхронного двигателя.

Они бывают однофазные и трехфазные. Однофазные электродвигатели выпускают с пусковой обмоткой (бифилярные) и конденсаторные.

В момент пуска таких моторов пусковая обмотка замыкается, а после достижения необходимых оборотов отключается специальными устройствами. На практике такие электродвигатели включаются специальными кнопками, у которых средние контакты при нажатии замыкаются, а после отпускания кнопки размыкаются. Это так называемые кнопки ПНВС они специально сконструированы для работы с такими электродвигателями.

Схема подключения асинхронного двигателя на 220в ненамного сложнее включения коллекторного. Отличие состоит в том, что к вспомогательной обмотке подсоединяется конденсатор. Его номинал рассчитывается по сложной формуле.

Но опираясь на эмпирические данные его, подбирают из расчета 70 Мкф на 1 Квт мощности, а рабочий конденсатор в 2–3 раза меньше, и соответственно имеет параметры 25–30 Мкф на 1 Квт.

Для того чтобы осуществить подключение однофазного двигателя необходимо подключить конденсатор к вспомогательной обмотке, схема несложная и ее может собрать любой человек.

Достаточно иметь необходимые комплектующие и не перепутать обмотки. Определить назначение обмоток можно с помощью тестера, измерив, сопротивление. Пусковая обмотка имеет в два раза большее сопротивление, чем рабочая.

Схемы включения однофазного электродвигателя

Для включения двигателя применяются три схемы подключения электродвигателей на напряжение 220 в. Для тяжелого пуска устройств, таких как бетономешалка, применяют схему с подсоединением пускового конденсатора с последующим его отключением. Существует более простая схема подключения однофазного двигателя с постоянным подключением конденсатора малой емкости к пусковой обмотке, она применяется наиболее часто.

При этом параллельно рабочему конденсатору во время пуска подключается дополнительный конденсатор.

Для того чтобы наиболее полно раскрыть возможности двигателя применяется схема с постоянно подсоединенным конденсатором к вспомогательной обмотке.

Это самая распространенная схема подключения, с помощью которой подключают любой однофазный асинхронный двигатель при изготовлении заточного станка. При использовании таких схем подсоединения следует знать, что двигатель не сможет развивать полную мощность.

Подключение трехфазных электродвигателей

Часто возникает необходимость в подсоединении асинхронного двигателя,предназначенного для подключения к трехфазной сети в однофазную. Схема подключения трехфазного мотора не сильно отличается от подсоединения однофазного.

Подключение к однофазной сети 220 вольт

Основное отличие состоит в конструкции самого двигателя. В нем имеются равнозначные обмотки, которые соединяются звездой или треугольником. Все зависит от рабочего напряжения.

Схема подключения трехфазного двигателя к однофазной сети включает в себя магнитный пускатель, кнопку включения — выключения и конденсатор. Емкость конденсатора рассчитывается по формуле.

Эта формула справедлива для соединения звездой. И позволяет подобрать рабочий конденсатор.

Вторая формула позволяет рассчитать номинальную емкость для работы с электродвигателем при соединении обмоток треугольником.

Номинал конденсатора можно рассчитать по упрощенной формуле:

Часто при запуске по такой схеме используют пусковой конденсатор, который включают параллельно с рабочим. И выбирается из условий:

Если необходимого номинала нет, то подбор конденсаторов возможен из имеющихся комплектующих при соединении их параллельно или последовательно.

При параллельном соединении емкость суммируется, т. е. увеличивается. А при последовательном соединении уменьшается. И будет меньше меньшего номинала. При подборе конденсаторов необходимо учитывать рабочее напряжение, которое должно быть выше сетевого в 1,5 раза.

При монтаже следует иметь в виду, что схема подключения 3х фазного двигателя предполагает включение конденсатора к третьей обмотке, что позволяет использовать моторы в однофазной сети 220 вольт.

Для того чтобы использовать механизм на полную мощность, следует подключить его к трехфазной сети.

Подключение к трехфазной сети

Для подключения 3 х фазного двигателя на напряжение 380 вольт схема представляет собой соединение обмоток звездой. Соединение треугольником применяется при наличии трехфазной сети на 220 вольт.

Схема подключения асинхронного двигателя к трехфазной сети имеет пускатель на три фазы, кнопку «пуск – стоп» и двигатель. Но в быту имеется однофазное подключение к гаражу или мастерской. Поэтому и возникает необходимость подключения 3х фазного двигателя через конденсаторы к сети 220 вольт, когда используется схема с применением фазосдвигающей цепочки.

Для сдвига фазы применяют конденсатор, который подключают к одной из фаз, а две другие подключают к электрической сети. Это стандартная схема подключения асинхронного двигателя, применяемая для подключения к однофазной сети. При изготовлении всевозможных станков возникает необходимость в реверсивном включении механизмов.

Реверсивная схема подключения при включении трехфазного двигателя к однофазной сети производится по следующей методике.

Достаточно переключить сетевой провод с одного контакта конденсатора на другой. В результате вал начнет вращаться в обратную сторону.

Сложнее осуществляется схема реверсивного подключения двигателя на 380 вольт, если имеется трехфазное соединение.

Для этого применяется принципиальная схема подключения электродвигателя с применением двух магнитных пускателей. С помощью одного из них производится переключение фаз на обмотках.

Второй имеет стандартное включение. При монтаже необходимо предусмотреть защиту от одновременного включения пускателей. В противном случае произойдет короткое замыкание.

Техника безопасности

При самостоятельном подключении электродвигателей следует соблюдать несложные правила. Не работать при подключенном напряжении.

Строго соблюдать правила техники безопасности. Во время работы применять средства индивидуальной защиты.

Нельзя допускать к работе с электричеством необученных людей и детей возрастом менее восемнадцать лет.

Следует помнить, что электричество не имеет запаха и нельзя определить на глаз его наличие на контактах. Обязательно, для определения напряжения использовать только разрешенные средства измерения.

Источник

Чем трехфазное напряжение отличается от однофазного

Три фазы = линейное напряжение 380 Вольт, Одна фаза = фазное напряжение 220 Вольт

Статья адресована начинающим электрикам. Я тоже когда-то был начинающим, и всегда рад поделиться знаниями и поднять профессиональный уровень моих читателей.

Итак, почему в некоторые электрощитки приходит напряжение 380 В, а в некоторые – 220? Почему у одних потребителей напряжение трёхфазное, а у других – однофазное? Было время, я задавался этими вопросами и искал на них ответы. Сейчас расскажу популярно, без формул и диаграмм, которыми изобилуют учебники.

Очень коротко, для тех, кто не будет читать дальше: напряжение 380 В называется линейным и действует в трехфазной сети между любыми из трёх фаз. Напряжение 220 В называется фазным и действует между любой из трёх фаз и нейтралью (нулём).

Другими словами. Если к потребителю подходит одна фаза, то потребитель называется однофазным, и напряжение его питания будет 220 В (фазное). Если говорят о трехфазном напряжении, то всегда идёт речь о напряжении 380 В (линейное). Какая разница? Далее – подробнее.

Чем три фазы отличаются от одной?

В обоих видах питания присутствует рабочий нулевой проводник (НОЛЬ). Про защитное заземление я подробно рассказал здесь, это обширная тема. По отношению к нулю на всех трёх фазах – напряжение 220 Вольт. А вот по отношению этих трёх фаз друг к другу – на них 380 Вольт.

Напряжения в трёхфазной системе

Подробнее можно ознакомиться в учебнике электротехники – про напряжение и ток в трехфазной сети, а также увидеть векторные диаграммы.

Получается, что если у нас есть трехфазное напряжение, то у нас есть три фазных напряжения по 220 В. И однофазных потребителей (а таких – почти 100% в наших жилищах) можно подключать к любой фазе и нулю. Только делать это надо так, чтобы потребление по каждой фазе было примерно одинаковым, иначе возможен перекос фаз.

Подробнее о перекосе фаз, и от чего он бывает – здесь.

А защититься от перекоса фаз лучше всего с помощью реле напряжения, например Барьер или ФиФ ЕвроАвтоматика.

Кроме того, чрезмерно нагруженной фазе будет тяжело и обидно, что другие “отдыхают”)

Обе системы питания имеют свои плюсы и минусы, которые меняются местами или становятся несущественными при переходе мощности через порог 10 кВт. Попробую перечислить.

Однофазная сеть 220 В, плюсы

Однофазная сеть 220 В, минусы

Трехфазная сеть 380 В, плюсы

Трехфазная сеть 380 В, минусы

СамЭлектрик.ру в социальных сетях

Подписывайтесь! Там тоже интересно!

Когда 380, а когда 220?

Так почему же в квартирах у нас напряжение 220 В, а не 380? Дело в том, что к потребителям мощностью менее 10 кВт, как правило, подключают одну фазу. А это значит, что в дом вводится одна фаза и нейтральный (нулевой) проводник. В 99% квартир и домов именно так и происходит.

Однофазный электрощиток в доме. Правый автомат – вводной, далее – по комнатам. Кто найдёт ошибки на фото? Хотя, этот щиток – одна сплошная ошибка…

Однако, если планируется потреблять мощность более 10 кВт, то лучше – трехфазный ввод. А если имеется оборудование с трехфазным питанием (содержащее трехфазные двигатели), то я категорически рекомендую заводить в дом трехфазный ввод с линейным напряжением 380 В. Это позволит сэкономить на сечении проводов, на безопасности, и на электроэнергии.

Трехфазный ввод. Вводной автомат на 100 А, далее – на счетчик трехфазный прямого включения Меркурий 230.

Не смотря на то, что есть способы включения трехфазной нагрузки в однофазную сеть, такие переделки резко снижают КПД двигателей, и иногда при прочих равных условиях можно за 220 В заплатить в 2 раза больше, чем за 380.

Однофазное напряжение применяется в частном секторе, где потребляемая мощность, как правило, не превышает 10 кВт. При этом на вводе применяют кабель с проводами сечением 4-6 мм². Потребляемый ток ограничивается вводным автоматическим выключателем, номинальный ток защиты которого – не более 40 А.

Про выбор защитного автомата я уже писал здесь. А про выбор сечения провода – здесь. Там же – жаркие обсуждения вопросов.

Но если мощность потребителя – 15 кВт и выше, то тут обязательно нужно использовать трехфазное питание. Даже, если в данном здании нет трехфазных потребителей, например, электродвигателей. В таком случае мощность разделяется по фазам, и на электрооборудование (вводной кабель, коммутация) ложится не такая нагрузка, как если бы ту же мощность брали от одной фазы.

Пример трехфазного электрощитка. Потребители и трехфазные, и однофазные.

Например, если дом питается от одной фазы, и потребляет мощность 15 кВт – это ток около 70А, нужен медный провод сечением не менее 10 мм². Стоить кабель с такими жилами будет существенно. А автоматов на одну фазу (однополюсных) на ток больше 63 А на ДИН-рейку я не встречал.

Поэтому в офисах, магазинах, и тем более на предприятиях применяют только трёхфазное питание. И, соответственно, трёхфазные счетчики, которые бывают прямого включения и трансформаторного включения (с трансформаторами тока).

И на вводе (перед счетчиком) стоят примерно такие “ящички”:

Трехфазный ввод. Вводной автомат перед счетчиком.

Существенный минус трехфазного ввода (отмечал его выше) – ограничение по мощности однофазных нагрузок. Например, выделенная мощность трехфазного напряжения – 15 кВт. Это значит, что по каждой фазе – максимум 5 кВт. А это значит, что максимальный ток по каждой фазе – не более 22 А (практически – 25). И надо крутиться, распределяя нагрузку.

Надеюсь, теперь понятно, что такое трехфазное напряжение 380 В и однофазное напряжение 220 В?

Схемы Звезда и Треугольник в трехфазной сети

Существуют различные вариации включения нагрузки с рабочим напряжением 220 и 380 Вольт в трехфазную сеть. Эти схемы называются “Звезда” и “Треугольник”.

Когда нагрузка рассчитана на напряжение 220В, то она включается в трехфазную сеть по схеме “Звезда”, то есть к фазному напряжению. При этом все группы нагрузки распределяются так, чтобы мощности по фазам были примерно одинаковы. Нули всех групп соединены вместе и подключены к нейтральному проводу трехфазного ввода.

В “Звезду” подключены все наши квартиры и дома с однофазным вводом, другой пример – подключение ТЭНов в мощных калориферах и конвектоматах.

Когда нагрузка на напряжение 380В, то она включается по схеме “Треугольник”, то есть к линейному напряжению. Такое распределение по фазам наиболее типично для электродвигателей и другой нагрузки, где все три части нагрузки принадлежат к единому устройству.

Система распределения электроэнергии

Исходно напряжение всегда является трехфазным. Под “исходно” я подразумеваю генератор на электростанции (тепловой, газовой, атомной), с которого напряжение в много тысяч вольт поступает на понижающие трансформаторы, которые образуют несколько ступеней напряжения. Последний трансформатор понижает напряжение до уровня 0,4 кВ и подаёт его конечным потребителям – нам с вами, в квартирные дома и в частный жилой сектор.

На крупных предприятиях с потреблением мощности более 100 кВт обычно существуют собственные подстанции 10/0,4 кВ.

Трехфазное питание – ступени от генератора до потребителя

На рисунке упрощенно показано, как с генератора G напряжение (везде речь идёт про трехфазное) 110 кВ (может быть 220 кВ, 330 кВ или другое) поступает на первую трансформаторную подстанцию ТП1, которая понижает напряжение в первый раз до 10 кВ. Одна такая ТП устанавливается для питания города или района и может иметь мощность порядка от единиц до сотен мегаватт (МВт).

Далее напряжение поступает на трансформатор ТП2 второй ступени, на выходе которого действует напряжение конечного потребителя 0,4 кВ (380В). Мощность трансформаторов ТП2 – от сотен до тысяч кВт. С ТП2 напряжение поступает к нам – на несколько многоквартирных домов, на частный сектор, и т. п.

Такие ступени преобразования уровня напряжения необходимы для того, чтобы уменьшить потери при транспортировке электроэнергии. Подробнее о потерях в кабельных линиях – в другой моей статье.

Схема упрощённая, ступеней может быть несколько, напряжения и мощности могут быть другие, но суть от этого не меняется. Только конечное напряжение потребителей одно – 380 В.

Напоследок – ещё несколько фото с комментариями.

Электрощит с трехфазным вводом, но все потребители – однофазные.

Трехфазный ввод. Переход на меньшее сечение проводов, чтобы подключить их к счетчику.

Источник

Видео

220 или 380 в чём разница

Как просто подключить трехфазный двигатель треугольником и звездой в сеть 220, через конденсатор.

Как подключить двигатель 380 на 220 Вольт? Какие будут последствия?

Самый простой способ запуска асинхронного двигателя 380в от 220в без конденсаторов и схем!

Циркулярная пила

Подключение электродвигателя на 220В треугольником и звездой Демонстрация работы Какой вид лучше

Как переделать электродвигатель 380В на 220В,со звезды на треугольник если только три провода.

Китайский двигатель для воздушного компрессора. Установка, подключение, запуск

подключение двигателя 380 на 220 вольт

Подключение электро двигателя АИР71В2У2 — 1,1кВт/ 3000 об/мин, Распаковка, обзор | Пробуем Сами

Однофазный VS Трехфазный: в чем разница?

Мощность переменного тока можно разделить на однофазную (однофазную) и трехфазную (трехфазную). Вообще говоря, однофазные источники питания используются там, где потребляемая мощность невелика. Короче говоря, он используется для запуска небольших устройств. Трехфазная силовая нагрузка велика и может работать на крупном заводском оборудовании.

Основное различие между однофазным и трехфазным электродвигателем заключается в том, что первый используется для бытовых нужд, а второй – для работы тяжелой техники. В этой статье рассматриваются различия между ними, чтобы вы могли узнать, что такое трехфазный источник питания, и понять, как они работают.

1. Что такое однофазный блок питания и его характеристики?

В однофазном электричестве напряжение питания источника питания изменяется одновременно. Вообще говоря, однофазный ток называется «бытовым напряжением», потому что он в основном используется в домашних хозяйствах. Когда дело доходит до распределения питания, в однофазных соединениях используются нейтральные и фазные провода. Нейтральный провод служит обратным путем тока, а фазный провод несет нагрузку.

При однофазном подключении напряжение начинается от 230 вольт и частота около 50 Гц. Так как напряжение в однофазном соединении продолжает расти и падать, оно не может обеспечить постоянную мощность нагрузки. Давайте обсудим преимущества и недостатки использования однофазного источника питания.

Преимущество

• Однофазное подключение подходит для бытовых товаров и жилых помещений. Это связано с тем, что большинству электроприборов требуется небольшое количество электроэнергии, например, телевизорам, светильникам, вентиляторам, холодильникам и т. д.
• Функция однофазного подключения проста и распространена. Он состоит из компактного и легкого блока, и чем выше напряжение, тем меньше ток по проводу.
• Благодаря снижению мощности обеспечивает оптимальное питание от однофазного подключения и эффективную передачу мощности.
• Однофазное подключение лучше всего подходит для оборудования мощностью менее 5 л.с.

Недостаток

• Тяжелое оборудование, такое как промышленные двигатели и другое оборудование, не может работать от однофазного питания.
• Небольшие двигатели мощностью менее одного киловатта не могут работать от однофазного источника питания, поскольку им не хватает начального крутящего момента, необходимого двигателю. Поэтому для бесперебойной работы мотора требуется дополнительное оборудование, называемое пускателем двигателя.

2. Что такое трехфазный источник питания и его характеристики?

Через трехфазное подключение к электросети вы можете получить три независимых источника питания. Итак, как работает трехфазный? Каждый сегмент тока может достигать максимального напряжения и завершать одну треть времени в одном цикле.

Короче говоря, напряжение трехфазного подключения питания остается неизменным.

Более того, он никогда не упадет до нуля. Если вы используете тяжелое оборудование, важно понимать, что такое трехфазное электропитание и как оно работает. Для этого требуется, чтобы три провода и нейтральный провод располагались рядом в трехфазном соединении. Расстояние между проводами 120 градусов.

Кроме того, вы можете найти два различных типа конфигураций трехфазного источника питания: звезда и треугольник. Для конфигурации «звезда» требуется заземление и нейтраль. Конфигурация треугольника не требует нейтрального провода.

Кроме того, различное высоковольтное оборудование может использовать блок питания схемы треугольник. Ниже приведены преимущества и недостатки использования трехфазного питания.

Преимущество

• Благодаря достаточному крутящему моменту для тяжелых промышленных двигателей не требуется дополнительный пускатель.
• Эффективная работа крупной техники. Промышленные и коммерческие нагрузки предпочитают трехфазные соединения из-за большой требуемой мощности.
• При увеличении количества фаз системы электроснабжения напряжение трехфазного электроснабжения становится более плавным.
• Трехфазное соединение не требует чрезмерных проводящих материалов для передачи мощности. Таким образом, если трехфазное подключение обеспечивает экономичное решение, оно является более экономичным.

Недостаток

• Самым большим недостатком трехфазного подключения является то, что оно не выдерживает перегрузок. Следовательно, это может привести к повреждению оборудования, а вероятность дорогостоящего ремонта выше. Это связано с тем, что стоимость одного компонента высока.
• Из-за высокого напряжения блока трехфазное подключение требует больших затрат на изоляцию. Изоляция зависит от напряжения, а размер провода зависит от распределения мощности.

3. В чем разница между однофазным источником питания и трехфазным источником питания?

Вот важное различие между однофазным и трехфазным подключением.

• При однофазном подключении ток проходит по одному проводнику. С другой стороны, трехфазное соединение состоит из трех отдельных проводников, необходимых для передачи мощности.
• В однофазной системе электроснабжения напряжение может достигать 230 вольт. А вот в трехфазном подключении выдерживает напряжение до 415 вольт.
• Для плавного протекания тока по однофазному соединению требуется два отдельных провода. Один представляет собой нейтральную линию, а другой представляет собой одну фазу. Все это необходимо для завершения цепи. В трехфазном соединении системе нужен нейтральный провод и трехфазный провод для замыкания цепи.
• Максимальная мощность, передаваемая при трехфазном соединении по сравнению с однофазным источником питания.
• Однофазное соединение состоит из двух проводов, образующих простую сеть. А вот в случае трехфазного подключения сеть усложняется тем, что там четыре разных провода.
• Так как однофазное подключение имеет только один фазный провод, то при любом сбое в сети будет прервано все электроснабжение. Однако в трехфазном источнике питания, если какое-либо изменение произойдет в одной фазе, другие фазы все еще могут работать. Поэтому отключения электричества нет.
• С точки зрения эффективности однофазное подключение ниже, чем трехфазное. Это связано с тем, что в той же цепи для трехфазного источника питания требуется меньше проводников, чем для однофазного источника питания.

4. Заключение

Таким образом, при однофазном или трехфазном питании для бытового электроснабжения не требуется трехфазное подключение, поскольку такое подключение не требуется для всех электроприборов. Однако, если у вас в доме есть несколько тяжелых электроприборов, возможно, вам может понадобиться трехфазное подключение.

Однофазный и трехфазный: в чем разница?

Содержание

Переменный ток 9Блок питания 0013 можно разделить на однофазный (1-фазный) и трехфазный (3-фазный). Как правило, однофазное питание используется там, где потребность в электроэнергии невелика. Короче говоря, это для запуска небольшой техники. Трехфазное питание несет большую нагрузку и может работать на большом оборудовании на заводах.

Когда дело доходит до однофазной и трехфазной сети, основное различие заключается в том, что первая используется для бытового электроснабжения, а вторая – для работы тяжелой техники. В этой статье обсуждаются различия между ними, чтобы вы могли узнать что такое трехфазное питание  и понять, как они работают.

Что такое однофазное питание и его особенности?

В однофазном электричестве напряжение питания изменяется одновременно. Обычно однофазный ток называют «бытовым напряжением», потому что он в основном используется в домах. Когда дело доходит до распределения питания, при однофазном подключении используются нулевой и фазный провода. Нейтральный провод действует как обратный путь для тока, а фазные провода несут нагрузку.

При однофазном подключении напряжение начинается с 230 Вольт и имеет частоту около 50 Герц. Поскольку напряжение в однофазном соединении постоянно растет и падает, на нагрузку не подается постоянная мощность. Давайте обсудим преимущества и недостатки использования однофазного питания.

Преимущества

• Однофазные соединения предназначены для бытового электроснабжения и жилых домов. Это связано с тем, что для работы большинства бытовых приборов требуется небольшое количество электроэнергии, таких как телевизор, освещение, вентиляторы, холодильник и т. д.
• Функционирование однофазного подключения простое и обычное. Он представляет собой компактный и легкий блок, в котором поток электроэнергии по проводам будет меньше, если напряжение выше.
• Из-за снижения мощности он обеспечивает оптимальную работу мощности от однофазного подключения и эффективную передачу мощности.
• Однофазное подключение лучше всего подходит для агрегатов мощностью до 5 л.с.

Недостатки

• Тяжелое оборудование, такое как промышленные двигатели и другое оборудование, не может работать от однофазного источника питания.
• Небольшие двигатели мощностью менее одного киловатта не могут работать от однофазного источника питания из-за отсутствия начального крутящего момента, необходимого двигателю. Итак, для бесперебойной работы двигателя требуется дополнительное оборудование, называемое пускателем двигателя .

Что такое трехфазное питание и его особенности?

При трехфазном подключении к электросети вы получаете три отдельных электрических услуги. Итак, как работает трехфазный ? Каждая ветвь тока может достигать максимального напряжения и отделяется на одну треть времени, завершенного в течение одного цикла. Короче говоря, напряжение от трехфазного подключения к сети остается постоянным.

И никогда не падает до нуля. Понимание трехфазного питания и принципов его работы важно, если вы работаете с тяжелым оборудованием. Для этого требуется три проводника вместе с одним нейтральным проводом в трехфазном соединении. Токопроводящие жилы находятся на расстоянии 120 градусов друг от друга.

Кроме того, вы можете найти два различных типа конфигураций в трехфазном питании: звезда и треугольник. Для конфигурации «звезда» требуется заземление и нейтральный провод. Конфигурация схемы «треугольник» не требует нейтральных проводов.

Более того, все виды высоковольтного оборудования могут использовать питание от схемы треугольника. Вот преимущества и недостатки использования трехфазного источника питания.

Преимущества

• Не требует дополнительных пускателей для запуска тяжелых промышленных двигателей, поскольку имеет достаточную мощность для обеспечения необходимого крутящего момента.
• Большая техника работает эффективно. Промышленные и коммерческие нагрузки предпочитают трехфазное подключение из-за высокой потребности в электроэнергии.
• При увеличении количества фаз в системе питания напряжение трехфазной сети становится более плавным.
• Трехфазное соединение не требует избыточных проводящих материалов для передачи электроэнергии. Таким образом, если речь идет об экономичном решении, трехфазное подключение является более экономичным.

Недостатки

• Самым большим недостатком трехфазного подключения является то, что оно не выдерживает перегрузки. Таким образом, это может повредить оборудование, и шансы на дорогостоящий ремонт выше. Это связано с тем, что стоимость отдельных компонентов высока.
• Поскольку напряжение блока очень высокое, трехфазное подключение требует больших затрат на изоляцию. Изоляция зависит от напряжения, а размер проводов зависит от распределения мощности.

В чем разница между однофазным и трехфазным питанием?

Вот важные различия между однофазным и трехфазным подключением.

• При однофазном подключении электрический ток протекает по одному проводнику. С другой стороны, трехфазное соединение состоит из трех отдельных проводников, которые необходимы для передачи электроэнергии.
• В однофазной системе электроснабжения напряжение может достигать 230 Вольт. А вот при трехфазном подключении он может нести напряжение до 415 Вольт.
• Для бесперебойного прохождения электроэнергии по однофазному соединению требуется два отдельных провода. Один представляет собой нейтральный провод, а другой представляет собой одну фазу. Они необходимы для завершения цепи. При трехфазном подключении системе требуется один нейтральный провод и трехфазные провода для завершения цепи.
• Максимальная мощность, передаваемая по трехфазному соединению, по сравнению с однофазным источником питания.
• Однофазное соединение состоит из двух проводов, образующих простую сеть. А вот на трехфазном подключении сеть сложная, потому что там четыре разных провода.
• Поскольку однофазное соединение имеет один фазный провод, если что-то случится с сетью, полное электропитание прервется. Однако в трехфазном источнике питания, если что-то случится с одной фазой, остальные фазы все равно будут работать. Таким образом, нет прерывания питания.
• Что касается эффективности, то однофазное подключение меньше по сравнению с трехфазным подключением. Это связано с тем, что для трехфазного источника питания требуется меньше проводников по сравнению с однофазным источником питания для той же цепи.

Заключение

Таким образом, когда речь идет о однофазном и трехфазном электроснабжении , для подключения к электричеству в жилых помещениях не требуется трехфазное подключение, потому что все приборы не нуждаются в таком подключении. Однако, если в вашем доме есть несколько тяжелых приборов, возможно, вам может понадобиться трехфазное подключение.

Рекомендуем к прочтению

Устройство передачи энергии

Сколько мощности теряется в линиях электропередачи

Содержание Электричество — одно из величайших изобретений, когда-либо сделанных. И хотя было время, когда люди жили без этого товара,

Подробнее »

Устройство передачи энергии

Электрический трансформатор: как это работает?

Трансформатор (ТФ) уже более века работает как важнейший элемент в системах распределения электроэнергии, как для промышленности, так и для предприятий,

Подробнее »

Сравнение однофазных и трехфазных источников питания и блоков распределения питания

Технический блог / Блок распределения питания / ИТ-инфраструктура / Сравнение однофазных и трехфазных источников питания и блоков распределения питания

Большинство людей мало задумываются об электричестве, которое поступает из настенной розетки. Тем не менее, электроэнергия является ключевым фактором для менеджеров центров обработки данных. Постоянно растущие требования к электропитанию стали испытанием пределов возможностей многих центров обработки данных.

Офисные здания в США обычно имеют однофазное питание, тогда как центры обработки данных мирового класса имеют трехфазное питание. Трехфазное питание дает несколько преимуществ для энергоемкого ИТ-оборудования, но требует другого типа блока распределения питания (PDU), чем однофазное питание.

Трехфазное питание по сравнению с однофазным питанием

Большинство людей знакомы с переменным током или переменным током. Типичная электростанция будет генерировать и обеспечивать напряжение от циклического движения, что приводит к синусоидальной кривой напряжения. Используя генератор с тремя выходными цепями, расположенными под углом 120 градусов друг к другу (поскольку 360 градусов составляют полный круг), можно добиться максимальной стабильности механической конструкции генератора. Можно заметить, что напряжение и, следовательно, ток и мощность меняют положительное значение на отрицательное много раз в секунду.

Важно отметить, что стандартное напряжение, доступное для жилых и промышленных объектов, различается по всему миру.

Что такое однофазное питание?

Однофазная мощность описывает точку в распределении мощности, где одна синусоида отделяется от других. Однофазное питание используется в домах и офисах, поскольку требования к мощности оборудования обычно невелики. Вы увидите около 120 вольт в типичной розетке в Северной Америке и около 230 вольт в Европе, с некоторыми другими вариантами по всему миру.

Распространенная форма однофазного тока в США фактически использует две из трех фаз для создания одной синусоидальной волны на 208 вольт. В любом случае, все однофазные цепи будут иметь три провода — «горячий», «обратный» и «земля».

Мощность, доступная от однофазной цепи, представляет собой просто произведение напряжения на максимальный ток выходного соединения. При превышении этого тока сработает автоматический выключатель или предохранитель, защищающий цепь. Примером может служить розетка на 10 ампер на 120 вольт, обеспечивающая до 1200 вольт-ампер. Это часто неправильно упрощают как ватты, но мы можем оставить это для другого обсуждения.

Что такое трехфазное питание?

При трехфазном питании три цепи доступны как однофазные. Обратите внимание, что существует промышленное оборудование, которое будет использовать трехфазное питание более напрямую, но для данного обсуждения конечное использование по-прежнему является однофазным. Трехфазная цепь будет иметь четыре или пять проводов в зависимости от потребностей — три «горячих», нейтральный «возврат» (используется не во всех системах) и «земля».

Здесь все может немного запутаться. Когда мы говорим об общих напряжениях 120 В в Северной Америке и 230 В в Европе, эти цепи имеют нейтральный провод для возврата. Использование их в трехфазном режиме означает, что у вас будет пять проводов вместо трех и вы получите в три раза больше энергии. Каждая из трех цепей состоит из уникального «горячего», общего «возврата» на нейтраль и общего «заземления».

Упомянутые выше 208 вольт являются усложнением. В нем используется та же базовая структура, что и в трехфазной цепи на 120 вольт в Северной Америке, но она подключена таким образом, что «горячие» провода являются общими. То есть каждая из трех цепей является первичной «горячей», вторичной «обратной горячей» и общей «землей» без «нейтрального» провода. Это означает, что каждая «горячая» линия находится на двух разных фазах с точки зрения подключенной нагрузки.

Используя ту же математику, что и раньше, 10 ампер, умноженные на 208 вольт, дадут 2080 вольт-ампер. Но вы не можете просто умножить это на три, чтобы получить общую доступную мощность. Проводка не может волшебным образом обеспечить большую мощность, просто подключившись к ней по-другому. Подсказка заключается в том, что каждая из «горячих» линий несет напряжение разных уровней для каждой из двух нагрузок цепи. Две нагрузки не совпадают по фазе друг с другом на 120 градусов исходной энергосистемы. В результате получается множитель √3 x 2080, что равно 3 x 1200.

3-фазный PDU по сравнению с однофазным PDU

Вам нужны разные типы PDU для однофазного и трехфазного питания. Трехфазный PDU, как правило, дороже однофазного PDU, а кабель толще и тяжелее из-за дополнительных проводов. Но вам нужно меньше трехфазных PDU для питания стойки или шкафа. Это означает, что нужно покупать меньше аппаратных средств и меньше кабелей, которыми нужно управлять. Толщина трехфазного кабеля PDU меньше, чем у нескольких кабелей, необходимых для подачи такого же количества энергии, что упрощает установку и экономит ценное пространство в стойке или шкафу.

Некоторые трехфазные PDU могут иметь розетки как для устройств на 120 В, так и на 208 В. Они также более выносливы. В трехфазном PDU больше автоматических выключателей, чем в однофазном, поэтому при срабатывании выключателя вы теряете меньше розеток. Для получения дополнительной информации о том, как правильно выбрать PDU для вашего приложения, ознакомьтесь с нашим руководством по покупке PDU.

Высококачественные блоки распределения питания от Enconnex

Enconnex предлагает однофазные и трехфазные блоки распределения питания, отвечающие широкому диапазону требований к электропитанию. Наши PDU, от базовых до входных, выходных или коммутируемых, производятся с использованием высокотемпературных гидравлических и магнитных автоматических выключателей премиум-класса. Розетки и автоматические выключатели с маркировкой позволяют легко идентифицировать конфигурацию цепи, что снижает количество ошибок при подключении.

Наши универсальные PDU оснащены семиконтактным входным разъемом, поддерживающим взаимозаменяемые входные кабели питания. Вы можете стандартизировать наши универсальные PDU в своей среде и адаптировать их к различным источникам питания на различных объектах.

Свяжитесь с одним из наших специалистов по энергетике, чтобы обсудить ваши требования.
