Простые схемы
Перевёл alexlevchenko для mozgochiny. Не так давно, меня попросили сделать небольшой, переносной информационный светильник. Имея лишь ограниченный бюджет и небольшой запас по времени…. Всем привет. Если, мы оглянемся назад и подытожим проделанную нами работу, то можем с уверенностью сказать следующее: проработан значительный объём теоретической информации, который подкрепляется выполнением. Доброго времени суток! День ото дня мы продвигаемся в плане освоения платформы Ардуино.
Мы узнали, как можно научить контроллер общаться с пользователем отправлять и получать. Наверняка, каждый владелец жалюзи, хоть раз думал о том, как было бы классно управлять ламелями. При работе с гравером или мини-дрелью нехватка дополнительного освещения особо ощутима.
При изготовлении данной поделки автор использовал 3D-принтер. Этот тип цикла. Приветствую поклонников Ардуино!
В одной из предыдущих статей, мы научили контроллер выводить информацию через последовательный порт.
Но не всем суждено стать космонавтами, как бы ни прискорбно. Сегодня мы с вами сделаем не совсем обычный светильник. В каждой поре года есть что-то свое особое. Речь пойдёт об интерфейсе SPI. Что это такое. В сегодняшней статье мы поговорим о том, как сделать необычный ночник своими руками. В целом проект довольно простой и. Сегодня мы поговорим о том, чем можно заменить плату Ардуино и стоит ли вообще это делать.
Ситуация, когда в микроконтроллере не хватает выходов, встречается довольно часто. Для решения подобной проблемы воспользуемся сдвиговым регистром 74HC Электронные приборы и приспособления разнообразных видов окружают нас.
Они находятся постоянно рядом с нами: и на работе, и дома, и в автомобиле. Производители предлагают свои варианты на все случаи жизни. Но нет предела фантазии, и мастера-аматоры придумали их еще больше.
Эти приспособления могут использоваться для различных целей и в различных местах, а ассортимент их просто поражает.
Схемы электронных самоделок и для начинающих, и для опытных мастеров в больших количествах можно найти в специализированных периодических изданиях. Но среди большого разнообразия всегда можно выбрать наиболее интересную штуку. Поэтому в данной статье мы отразим лишь несколько примеров подобных приспособлений. Самоделки электронные призваны облегчать быт людей. Среди них — всевозможные датчики, которые позволяют управлять домом дистанционно.

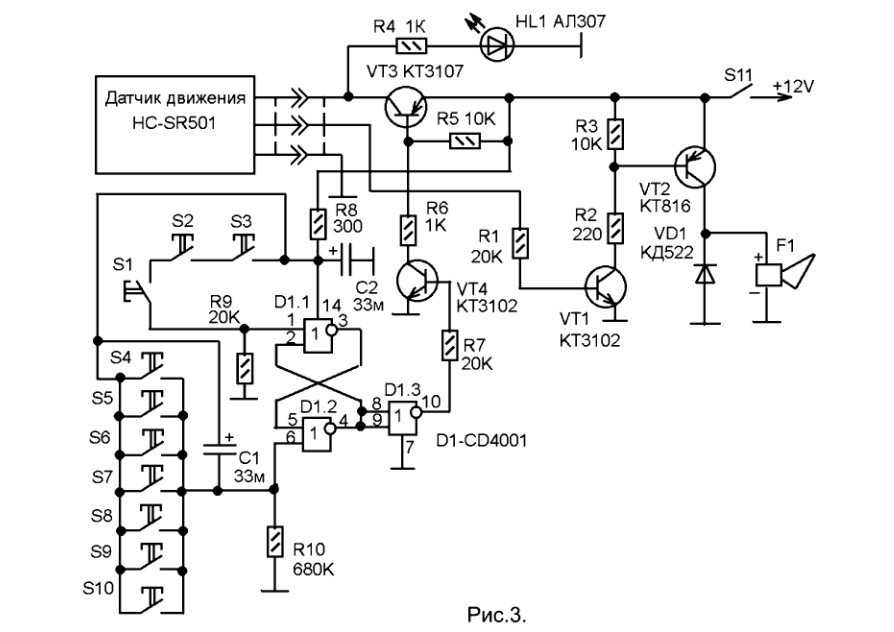

Одним из таких примеров является датчик движения. Работают они на основе отражения импульсов. Если войти в контролируемую зону, импульс отразится, и его характеристики изменятся. Это зафиксирует детектор, который контролирует выходной сигнал. Для дома лучше выбирать тепловой детектор, так как комплектующие у него более доступные. Схема сборки не вызывает сложностей она указана на рисунке ниже.
Да и работать такой прибор может в широком интервале температур.
Подойдет данный датчик для контроля светильников, сигнализаций и так далее. Лампы накаливания имеются в каждом доме. Но в настоящее время их постепенно вытесняют с рынка. Им на смену приходят светодиодные осветительные приборы, поэтому уже существуют варианты переделки ламп накаливания на более современные и экономные. Для этого вам потребуется светодиодная матрица на 30 Вт, алюминиевый лист, профиль. Приступаем к работе:.
Электронные самоделки для дома поражают своим разнообразием и полетом фантазии мастеров, придумавших их:. Воздушные шарики — любимый атрибут всех праздников. Они появились уже очень давно. Дело в том, что самоделки электронные затронули и их. Светящиеся шары привлекут внимание к себе. Сделать их не сложно. Для этого понадобятся: воздушные шарики в количестве штук, батарейки, из расчета 3 штуки на каждый шарик, и скотч.
Освещение, которое включается и выключается самостоятельно — это очень удобно. Схемы электронных самоделок предлагают сделать фотореле. Фотодиод можно взять от старой компьютерной мышки.
Принцип работы достаточно прост. Нужно собрать цепь, как указано на схеме.
Она подходит для случая, когда светло. При попадании на фотодиод света от светодиода, открывается транзистор. Это приводит к тому, что начинает светиться второй светодиод. Чувствительность устройства изменяется с помощью резистора. Самоделки электронные — это целый мир, который познать полностью просто нереально.
Можно выбрать лишь несколько вариантов, которые подойдут для каждого конкретно случая. А если нет ничего подходящего, всегда можно придумать что-то свое и поделиться этим с другими. Для тех, кто только начинает делать первые шаги в электронике, важно с чего-то начать. Что ж, предлагаем вам ознакомиться с идеями, которые могут пригодиться в будущем и одновременно дадут представление о том, как что-то следует делать.
Что выбрать, если есть желание сделать простые электронные самоделки своими руками? Здесь представлены варианты, которые могут быть использованы в повседневной жизни.
Данный вид устройств нашел широкое применение.
Самый простой — это обычный диод, который включается последовательно с нагрузкой. Подобное регулирование может применяться для продления срока функционирования лампы накаливания, а также для предотвращения перегрева паяльника.
Также могут их применять, чтобы изменять мощность в широком диапазоне значений. Сначала будут самые простые электронные самоделки своими руками. Схемы вы можете видеть здесь же. Данное устройство отключает нагрузку, если сетевое напряжение выходит за допустимые пределы. Но в связи с особенностями системы энергоснабжения в нашем отечестве такие рамки не всегда соблюдаются. Так, напряжение может быть выше в 1,5 раза, или намного ниже, чем надо. Результат часто оказывается неприятным — аппаратура выходит из строя.
Поэтому и есть необходимость в устройстве, которое будет отключать нагрузку раньше, чем что-то успеет сгореть. Но при создании такой самоделки необходимо быть осторожным, поскольку работа будет вестись со значительным напряжением. В различных электронных конструкциях часто используют бестрансформаторные источники питания.
Обычно у таких устройств небольшая мощность, а чтобы избежать электротравм, они помещаются в изоляционный пластмассовый корпус. Но иногда их необходимо настраивать, и тогда происходит вскрытие защиты. Чтобы избежать возможных травм, используют развязывающий трансформатор безопасности. Полезен он также будет и при ремонте таких устройств. Конструктивно они состоят из двух одинаковых обмоток, каждая из которых рассчитана на номинальное напряжение сети.
Как правило, мощность трансформаторов подобного типа колеблется в диапазоне Вт, это оптимальные параметры для настройки различной электроники. Что делать, если необходимо, чтобы в случае отключения электроснабжения сохранялась освещенность какого-то участка? Ответом на подобные вызовы может послужить аварийный светильник, выполненный на базе стандартной энергосберегающей лампы, мощность которой не превышает 11 Ватт. Так что если необходимо, чтобы свет был где-то в коридоре, подсобном помещении или на рабочем месте, эта самоделка придётся к месту.
Обычно при наличии напряжения они работают напрямую от сети. Когда оно пропадает, лампа начинает функционировать на энергии аккумулятора. При восстановлении напряжения в сети и лампа будет работать, и автоматически заряжаться аккумулятор.
Лучшие электронные самоделки своими руками были оставлены на конец статьи.
Электронные схемы
Технический прогресс преображает наши улицы и дома, меняет стиль общения, регламентирует стиль поведения, и наполняет мир вокруг огромным количеством разнообразной электроники. Повсеместная популяризация интернета сделало невозможным отсутствие хотя бы одного компьютера в каждой семье. Со временем электронные схемы и целые приборы выходят из строя и становятся обычным хламом, не подлежащим ремонту и восстановлению. Но даже в этом случае можно извлечь пользу из вышедшей из строя техники, обогатив интерьер очередной поделкой.
Сделай сам электронику своими руками [flat_ab id=»4″] В наш век Раздел об электронике посвящен мелкому ремонту своими руками электронных устройств.
Интересная и познавательная схема для начинающего радио.
Полезные ссылки для электронщиков и радиолюбителей
Евросамоделки — только самые лучшие самоделки рунета! Как сделать самому, мастер-классы, фото, чертежи, инструкции, книги, видео. Главная Каталог самоделки Дизайнерские идеи Видео самоделки Книги и журналы Обратная связь Лучшие самоделки Самоделки для дачи Приспособления Автосамоделки Электронные самоделки Самоделки для дома Альтернативная энергетика Мебель своими руками Строительство и ремонт Для рыбалки и охоты Поделки и рукоделие Самоделки из материала Самоделки для компьютера Cупергаджеты Другие Материалы партнеров 5 новых самоделок! Пошерстив интернет на тему ворот, было принято решение делать откатные. Вариант беcпроигрышный, если не получится, можно переделать в распашные. Подробнее Пока разрабатываются динамики на больших щитах, запилил маленькие щиты на 16 динах. Сегодня закончил, выкладываю фото. Ну, и, естественно, делюсь впечатлениями и технологией изготовления.
Полезные и простые электронные приспособления и самоделки своими руками
Перевёл alexlevchenko для mozgochiny. Не так давно, меня попросили сделать небольшой, переносной информационный светильник. Имея лишь ограниченный бюджет и небольшой запас по времени…. Всем привет. Если, мы оглянемся назад и подытожим проделанную нами работу, то можем с уверенностью сказать следующее: проработан значительный объём теоретической информации, который подкрепляется выполнением.
Сделать своими руками простейшие электронные схемы для использования в быту можно, даже не имея глубоких познаний в электронике. На самом деле на бытовом уровне радио — это очень просто.
Электроника
Цель проекта RadioStorage РадиоСторейдж — популяризация радиоэлектроники и радио-хобби, познакомить людей с этим увлекательным и полезным направлением творчества. Здесь собран большой архив принципиальных схем и статей по радиоэлектронике и схемотехнике, эти материалы будут полезны как начинающим радиолюбителям, так и профессионалам.

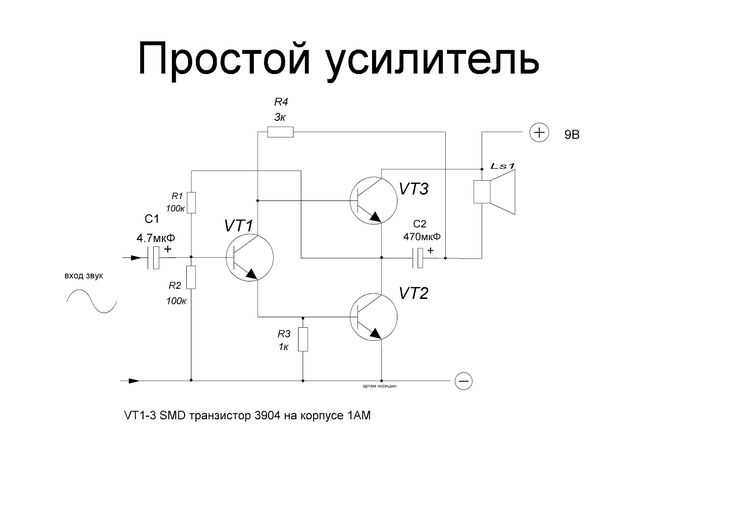

Приведены принципиальные схемы ламповых и транзисторных усилителей мощности УМЗЧ , УНЧ на микросхемах, радиомикрофонов и приемопередатчиков радиостанций и трансиверов , устройств на микроконтроллерах и дискретной логике, схемы стабилизаторов напряжения и источников питания, блоков защиты и систем бесперебойного питания Отдельного внимания заслуживает раздел с программами по радиоэлектронике. Вы узнаете как своими руками изготовить металлоискатель или несложный радиоприемник, собрать стабилизатор напряжения или лабораторный блок питания, смастерить самодельную радиоэлектронную игрушку и удивить интересным устройством своих друзей и близких.
Электроника
Страшно представить, если сломается телевизор или компьютер, выйдет из строя стиральная машинка или внезапно перестанет морозить холодильник. Хорошо, если по соседству живет электронщик с институтским образованием. А если нет? И в этом наш сайт готов прийти вам на помощь. Раздел об электронике посвящен мелкому ремонту своими руками электронных устройств.
Тут есть инструкции с фото и видео материалами для создания простых, но очень полезных электронных устройств. Но наибольший интерес в этом разделе составляют изделия, которые можно сделать своими руками, имея минимальные знания по физике на уровне школьной программы. Любой школьник по инструкциям из этого раздела сможет сделать сам интересные электронные поделки, тем самым закрепляя знания по физике, полученные в школьном учреждении, а также получая огромный опыт работы с электроникой.
Добро пожаловать на «Простые электронные самоделки для не требующих для повторения их своими руками особых знаний и навыков. простым кликом по кнопке «Схемы и справочные материалы» в.
Радиосхемы своими руками для дома
Бесплатная энергия из ручья. Сделать миниатюрную гидроэлектростанцию для освещения, зарядки телефонов и прочих нужд, довольно просто. Такую электростанцию можно соорудить на даче, в походе — при разбивке палаточного городка и везде где нет электричества, но есть ручей или.
Из-за неплотной скрутки и плохого лужения провода окисляются и нарушается контакт между ними.
СМИ «Сайт Паяльник» посвящен радиоэлектронике. Здесь вы найдете большое количество радиоэлектронных схем, статей для начинающих, программ, он-лайн калькуляторов, обзоры и адреса магазинов радиодеталей, сможете общаться на форуме и многое другое, то есть все то, что необходимо радиолюбителю или профессионалу. Основной целью сайта является популяризация современной радиоэлектроники в мировом сообществе. На сайте любой желающий может опубликовать свою авторскую статью или добавить видео.
Паяльник, всегда должен быть под рукой у электрика.
Новости 0 Профессор Массачусетского технологического института MIT Шейн Фредерик придумал самый короткий IQ-тест, состоящий всего из трех вопросов, пишет британский таблоид Mirror. Отмечается, что тест был создан еще в году как проверка когнитивных способностей, однако в интернете его опубликовали только сейчас. В новый тест вошли …. Подборки с AliExpress 0 Всем привет, сегодня я подготовил небольшую подборку товаров для кухни с сайта AliExpress, которая должна понравиться любой хозяйки или хозяину в общем, немного полезных вещей, которые обязательно найдут применение на вашей кухне, так как они действительно очень полезные!
В каждом современном жилище используется множество осветительных устройств.
Однако самым основным из них считается люстра, обладающая особой элегантностью и красотой. На самом деле качественный потолочный светильник имеет множество отличительных качеств. Отличительные качества потолочных светильников.
Собираем самоделки электронные для дома
Электронные приборы и приспособления разнообразных видов окружают нас. Они находятся постоянно рядом с нами: и на работе, и дома, и в автомобиле. Производители предлагают свои варианты на все случаи жизни. Но нет предела фантазии, и мастера-аматоры придумали их еще больше. Эти приспособления могут использоваться для различных целей и в различных местах, а ассортимент их просто поражает.
Схемы электронных самоделок и для начинающих, и для опытных мастеров в больших количествах можно найти в специализированных периодических изданиях. Но среди большого разнообразия всегда можно выбрать наиболее интересную штуку. Поэтому в данной статье мы отразим лишь несколько примеров подобных приспособлений.
Датчик движения
Самоделки электронные призваны облегчать быт людей. Среди них — всевозможные датчики, которые позволяют управлять домом дистанционно. Одним из таких примеров является датчик движения.
Работают они на основе отражения импульсов. Если войти в контролируемую зону, импульс отразится, и его характеристики изменятся. Это зафиксирует детектор, который контролирует выходной сигнал.
Для дома лучше выбирать тепловой детектор, так как комплектующие у него более доступные. Схема сборки не вызывает сложностей (она указана на рисунке ниже). Да и работать такой прибор может в широком интервале температур. Подойдет данный датчик для контроля светильников, сигнализаций и так далее.
Замена лампы накаливания светодиодной
Лампы накаливания имеются в каждом доме. Но в настоящее время их постепенно вытесняют с рынка. Им на смену приходят светодиодные осветительные приборы, поэтому уже существуют варианты переделки ламп накаливания на более современные и экономные.
Для этого вам потребуется светодиодная матрица на 30 Вт, алюминиевый лист, профиль. Приступаем к работе:
- Для начала лампу необходимо разобрать.
- Далее из листа алюминия вырезается круг, равный ее диаметру.
- От него отрезается два небольших кусочка профиля. Они соединяются с помощью заклепок перпендикулярно друг другу. Размер их должен быть таким, чтобы вместиться в плафон лампы.
- На алюминиевом круге отмечаем края светодиодной матрицы (ее необходимо разместить по центру).
- Делаем отверстия для заклепок и закрепляем матрицу.
- С внутренней стороны закрепляем профиль. Он будет служить дополнительным элементом для улучшения теплоотвода.
- Последний этап включает установку конструкции внутрь плафона. Необходимо подключить провода лампы к проводам матрицы. После этого лампа закрывается.
На этом самоделки электронные готовы к дальнейшей эксплуатации.
Плитка с диодной подсветкой
Электронные самоделки для дома поражают своим разнообразием и полетом фантазии мастеров, придумавших их:
- Процесс начинается с укладки плитки традиционным способом.
Только швы между плитками пока заделывать не нужно. - Следующий этап работ – подготовка проводки. Для этого используются специальные соединения типа «папа-мама». Изоляция проводов будет осуществляться термоусадкой. В проводку добавляются крестовидные элементы, которые в своей конструкции имеют светодиод.
- Когда вся проводка будет собрана, ее необходимо разложить в пазы между плиткой. Устанавливать светодиод лучше всего в пересечении швов.
- После того как все разложено, можно приступать к заполнению швов фугой. Только при этом нужно быть очень аккуратным, чтобы не сдвинуть светодиоды.
Только швы между плитками пока заделывать не нужно.Светящиеся шары
Воздушные шарики – любимый атрибут всех праздников. Они появились уже очень давно. Но только недавно их «жизнь» изменилась с добавлением «изюминки». Дело в том, что самоделки электронные затронули и их. Светящиеся шары привлекут внимание к себе. Сделать их не сложно. Для этого понадобятся: воздушные шарики в количестве 5-10 штук, батарейки, из расчета 3 штуки на каждый шарик, и скотч.
- Начинается процесс с проверки полярности светодиода. Для этого его помещают на батарею. Если он загорится, значит, все правильно. Если нет – надо менять полярность.
- После этого светодиод с помощью скотча прикрепляется к батарее. Получившуюся конструкцию помещают в шарик. Тот же самый процесс проводят со всеми оставшимися шариками.
Подойдут данные электронные самоделки для начинающих. Сделать их сможет практически любой.
Фотореле по принципу «день-ночь»
Освещение, которое включается и выключается самостоятельно – это очень удобно. Схемы электронных самоделок предлагают сделать фотореле. Фотодиод можно взять от старой компьютерной мышки.
Принцип работы достаточно прост. Нужно собрать цепь, как указано на схеме. Она подходит для случая, когда светло. При попадании на фотодиод света от светодиода, открывается транзистор. Это приводит к тому, что начинает светиться второй светодиод. Чувствительность устройства изменяется с помощью резистора.
Самоделки электронные – это целый мир, который познать полностью просто нереально. Можно выбрать лишь несколько вариантов, которые подойдут для каждого конкретно случая. А если нет ничего подходящего, всегда можно придумать что-то свое и поделиться этим с другими.
Объяснение цепей клипера и фиксатора
В этом посте мы собираемся изучить схемы клипера и фиксатора. Ограничитель и фиксатор называются схемами формирования волны, потому что они преобразуют входящую сигнальную волну в другую полезную волну. Они широко используются в источниках питания, схемах фильтров, радиочастотных передатчиках/приемниках, подавителях напряжения, аудиоусилителях, и этот список можно продолжить.
Содержание
Цепь клипера:
Что такое цепь клипера?
Схема Clipper представляет собой схему с диодами и другими пассивными компонентами, которые предотвращают превышение электрическими сигналами заданного уровня напряжения на выходе. Когда вход превышает порог, на который рассчитана схема ограничителя, избыточное пиковое напряжение просто обрезается или отсекается от остальной части сигнала.
Следует отметить, что обрезается только избыточная амплитуда, а остальная часть сигнала остается неизменной. Цепи Clipper часто обозначаются как схемы защиты.
Классификация схемы ограничителя:
На приведенной выше блок-схеме показаны различные типы ограничителей на основе диодов. Существует два основных типа схем клипера: это клипер серии и шунтирующий клипер серии , а остальные являются производными от этих двух типов.
- Цепь ограничителя классифицируется как последовательная, когда диод включен последовательно с нагрузкой.
- Цепь ограничителя классифицируется как шунтирующая, когда диод подключен параллельно нагрузке.
- Цепь ограничителя считается смещенной, когда мы подаем напряжение на схему ограничителя для управления уровнем ограничения на выходе.
- Полярность смещения определяет, смещен ли ограничитель положительно или отрицательно.
- Схема двойного ограничителя представляет собой схему с использованием двух диодов, в которой оба полупериода отсекаются, а также могут быть смещены.
Теперь давайте рассмотрим каждую из схем ограничителя, упомянутых на блок-схеме.
9Положительный ограничитель серии 0006: Положительный ограничитель сериисостоит из диода и нагрузочного резистора RL, положительные циклы сигнала обрезаются, а отрицательные циклы проходят на выходе без изменений.
Когда на катод диода поступает положительный сигнал, диод смещается в обратном направлении и на выход сигнал не поступает. Когда диод встречает отрицательный сигнал на катодной клемме, диод смещается в прямом направлении, и этот сигнал без изменений передается на выход.
Вышеприведенная схема по существу представляет собой однополупериодный выпрямитель и является самой простой схемой ограничителя.
Серия отрицательных ограничителей:
Серия отрицательных ограничителей отсекает отрицательные циклы входного сигнала. Устройство этой схемы такое же, как и предыдущее, за исключением того, что положение диода изменено на противоположное.
Когда диод встречает положительный сигнал на аноде, диод смещается в прямом направлении и не влияет на положительные сигналы на выходе. Когда диод встречает отрицательный сигнал на аноде, диод смещается в обратном направлении, и на выходе устраняются отрицательные циклы.
СерияПоложительный ограничитель с положительным смещением:
Мы обсудили два типа схем ограничения, которые полностью отсекают один полупериод сигнала. А что, если мы хотим обрезать только часть сигнала? Чтобы достичь этого, мы применяем опорное напряжение к последовательному положительному ограничителю цепи, как показано выше.
Приведенная выше схема аналогична последовательному положительному ограничителю, за исключением того, что мы подаем напряжение смещения на нагрузочный резистор. Напряжение батареи определяет амплитуду обрезанного сигнала.
Теперь давайте попробуем понять схему во время обоих полупериодов.
Теперь рассмотрим, что мы подаем +Ve в точку A и –Ve в точку B.
Диод смещен в обратном направлении, и на выходе не будет тока, но поскольку у нас есть источник напряжения последовательно с нагрузочным резистором, напряжение от аккумулятор передается на выход; следовательно, мы получаем положительное напряжение на графике.
Теперь рассмотрим применение –Ve в точке A и +Ve в точке B. Диод смещен в прямом направлении, и когда входное напряжение превышает напряжение смещения (батареи), выход становится отрицательным.
СерияПоложительный ограничитель с отрицательным смещением:
Приведенная выше схема такая же, как и предыдущая, за исключением того, что напряжение смещения имеет обратную полярность.
Теперь рассмотрим приложение +Ve к точке A и –Ve к точке B. Теперь катод диода подключен к +Ve входного питания, диод смещен в обратном направлении и действует как разомкнутая цепь. Поскольку на выходе подключен аккумулятор, мы увидим выходное напряжение, равное аккумулятору (плоский участок графика).
Теперь, учитывая, что мы подаем -Ve к точке A и +Ve к точке B, диод смещается в прямом направлении и проводит входное напряжение к выходу.
Пока входное напряжение ниже напряжения батареи, мы будем видеть напряжение, равное потенциалу батареи, но когда входное напряжение превышает напряжение смещения, мы увидим отрицательное пиковое напряжение, соответствующее входному сигналу.
Отрицательный ограничитель с положительным смещением:
В этой схеме ограничителя диод поменял местами свои клеммы по сравнению с предыдущим типом. Теперь давайте посмотрим, что происходит в каждом полупериоде ввода.
Теперь подадим -Ve на точку A и +Ve на точку B. Диод смещен в обратном направлении и на выходе не будет напряжения, но поскольку у нас есть источник напряжения, выходное напряжение будет равно напряжению источника; мы можем видеть плоскую часть графика.
Теперь подадим +Ve на точку A и –Ve на точку B. Теперь диод смещен в прямом направлении, и входное напряжение достигает выхода. Выходное напряжение не изменится, если входное напряжение ниже напряжения источника, поскольку преобладает напряжение смещения, но когда входное напряжение превышает напряжение источника, мы увидим положительный всплеск, определяемый входным сигналом.
Отрицательный ограничитель серии
с отрицательным смещением:
В этой схеме мы просто изменили полярность источника смещения; теперь давайте посмотрим, что происходит для каждого полупериода.
Давайте применим –Ve к точке A и +Ve к точке B. Теперь диод смещен в обратном направлении, потому что полярность –Ve входа подключена к аноду диода, поэтому на выходе нет напряжения. Поскольку у нас есть напряжение смещения, выход будет равен потенциалу батареи смещения, и поэтому мы наблюдаем отрицательное напряжение на графике.
Теперь поменяем полярность входного питания. Теперь диод смещен в прямом направлении, и когда входное напряжение превышает напряжение смещения, мы увидим положительное напряжение в положительном квадранте графика.
На этом завершается схема последовательного ограничителя.
Кусачки для шунтирования:
Кусачки для шунтирования выполняют функцию, противоположную серийным кусачкам; вход передается на выход, когда диод смещен в обратном направлении, что противоположно последовательному ограничителю.
Положительный клиппер шунта:
Выше показан шунтирующий положительный ограничитель, нагрузочный резистор подключен последовательно с входным сигналом, а диод параллелен выходу. Давайте попробуем понять, что происходит в обоих полупериодах.
Теперь подадим +Ve на точку A и –Ve на точку B. Диод смещен в прямом направлении, поскольку анод подключен к +Ve входа, и диод направит сигнал обратно к источнику входа. Диод действует как обратный путь с низким сопротивлением для входного сигнала, следовательно, без выхода.
Теперь давайте применим -Ve к точке A и +Ve к точке B. Диод смещен в обратном направлении, и диод действует как разомкнутая цепь, и входной сигнал появится на выходе, поэтому мы видим отрицательные циклы на выходе.
Шунтирующий отрицательный ограничитель:
В схеме шунтирующего отрицательного ограничителя диод перевернут, давайте разберемся, как он работает на обоих полупериодах.
Рассмотрим +Ve в точке A –Ve в точке B.
Диод смещен в обратном направлении, так как катод диода контактирует с +Ve входа. Теперь диод ведет себя как разомкнутая цепь и, следовательно, на выходе появляется сигнал.
Теперь давайте применим -Ve в точке A и +Ve в точке B. Диод смещен в прямом направлении и действует как обратный путь с низким сопротивлением, и сигнал возвращается обратно к источнику входного сигнала в течение этого полупериода, поэтому мы не видим отрицательного значения. полупериод на выходе.
Шунтирующий положительный ограничитель с положительным смещением
Вышеприведенная схема представляет собой положительный шунтирующий ограничитель с напряжением смещения. Давайте применим те же правила, что и раньше, и определим вывод.
Когда мы прикладываем +Ve к точке A и –Ve к точке B, диод смещен в прямом направлении, но напряжение смещения пытается сделать диод частично смещенным в обратном направлении, поэтому мы получим положительное напряжение на выходе, которое ограничивается.
Теперь, если мы применим -Ve в точке A и +Ve в точке B, диод будет смещен в обратном направлении, и диод станет разомкнутым, а отрицательный полупериод не изменится.
Шунтирующий положительный ограничитель с отрицательным смещением:
Приведенная выше схема такая же, как и предыдущая, за исключением того, что полярность напряжения смещения изменена на противоположную.
Приложим +Ve к точке A и –Ve к точке B, диод смещен в прямом направлении и действует как замкнутый переключатель, а напряжение смещения также делает диод смещенным в прямом направлении. Теперь вход и напряжение смещения (два источника напряжения) соединены последовательно, но поскольку выход снимается с напряжения смещения, на выходе появляется только напряжение смещения (плоская часть графика).
Теперь, если мы изменим полярность входа, диод будет смещен в обратном направлении, и на выходе появится напряжение, но напряжение смещения делает диод смещенным в прямом направлении, и этот потенциал напряжения также появится на выходе.
Если входное напряжение в этот отрицательный полупериод меньше напряжения смещения, на выходе будет преобладать напряжение смещения.
Если входное напряжение больше, чем напряжение смещения, входное напряжение будет преобладать над выходным.
Шунтирующий отрицательный ограничитель с положительным смещением:
В этой схеме полярность диода перевернута и применяется положительное смещение. Теперь применим правила.
Когда мы подаем +Ve к точке A и –Ve к точке B, диод смещается в обратном направлении, но напряжение смещения смещает диод в прямом направлении, и на выходе появляется напряжение батареи.
Когда входное напряжение в положительный полупериод больше, чем напряжение смещения, входное напряжение доминирует над выходом, а когда входное напряжение меньше напряжения смещения, напряжение батареи доминирует над выходом.
Шунтирующий отрицательный ограничитель с отрицательным смещением:
В этой схеме напряжение источника смещения инвертировано, и давайте применим правила, чтобы найти выход.
Когда мы подаем +Ve к точке A и –Ve к точке B, диод смещается в обратном направлении, а напряжение смещения также вызывает обратное смещение диода, поэтому диод действует как разомкнутая цепь, и входной сигнал не ограничивается .
Когда мы применяем -Ve к точке A и +Ve к точке B, диод смещается в прямом направлении, а напряжение смещения вызывает частичное обратное смещение диода, поэтому мы получаем выходное напряжение, которое ограничивается, как показано выше.
Если входное напряжение в отрицательном полупериоде превышает напряжение смещения, диод начинает полностью открываться и сигнал направляется обратно к источнику, а на выходе сигнал отсутствует.
Схема двойного ограничителя:
Изображенная выше схема называется двойным ограничителем, ее также называют комбинированным ограничителем. Он состоит из двух диодов и двух источников напряжения смещения, включенных встречно-параллельно.
До сих пор схема, которую мы обсуждали, отсекала только один из полупериодов, но эта схема отсекает сигнал в обоих полупериодах.
Давайте подадим +Ve в точку A и –Ve в точку B, диод с левой стороны сместится в обратном направлении, и напряжение его источника смещения также сместит диод в обратном направлении, и, следовательно, диод будет работать как разомкнутая цепь.
Диод с правой стороны смещается в прямом направлении и частично в обратном направлении за счет напряжения источника смещения; из-за этого выходное напряжение (положительный полупериод) обрезается до уровня напряжения смещения.
Теперь обратим входное напряжение. Диод с правой стороны смещается в обратном направлении и действует как разомкнутая цепь. Диод с левой стороны смещается в прямом направлении, и его напряжение смещения делает диод частично смещенным в обратном направлении, поэтому, как и в предыдущем случае, выходной сигнал (отрицательный полупериод) ограничивается потенциалом напряжения смещения.
Обратите внимание, что если входное напряжение превышает оба напряжения смещения, выходной сигнал не появится, потому что диод начинает проводить полностью, как цепь с низким сопротивлением.
Сюда входят различные типы цепей клипера.
Цепь фиксатора:
Что такое контур фиксатора?
Фиксатор представляет собой схему, состоящую из конденсатора, диода и резистора.
Цепь ограничителя не изменяет внешний вид сигнала (как это делает ограничитель), но сдвигает входящую волну выше или ниже нуля на графике напряжения. Сдвиг формы сигнала достигается за счет применения смещения постоянного тока к входящему сигналу переменного тока.
Мы также можем определить схему ограничителя другими словами: форма волны сигнала не изменяется, но его значение от пика до пика изменяется путем приложения желаемого напряжения смещения постоянного тока, как показано ниже:
Классификация ограничителя:
Положительный Цепь фиксатора:
Вышеуказанная схема фиксатора состоит из неполяризованного конденсатора, диода и нагрузочного резистора; эта схема сдвигает входной сигнал переменного тока в сторону положительной стороны графика, не изменяя форму волны, как показано выше.
Ограничитель, который сдвигает форму выходного сигнала больше в сторону положительного квадранта графика, называется положительным ограничителем. Теперь давайте попробуем понять, как работает приведенная выше схема.
Теперь давайте применим –Ve к точке A и +Ve к точке B, диод смещен в прямом направлении и заряжает конденсатор, его отрицательно заряженная клемма находится в точке A, а положительно заряженная клемма – на другой стороне.
Теперь, когда начинается следующий полупериод, вход +Ve находится в точке A, а –Ve в точке B, если мы внимательно наблюдаем, что вход и заряженный конденсатор соединены последовательно, а диод смещен в обратном направлении / разомкнутая цепь.
В этот момент выводится: ВЫХОД = Vin + Vcap .
Теперь выход будет реагировать на входной сигнал, а уровень положительного сдвига определяется зарядом конденсатора.
Цепь отрицательного зажима:
Приведенная выше схема не требует пояснений и аналогична предыдущей; единственная разница в том, что полярность диода обратная, и сигнал фиксируется ниже нуля.
Цепь положительного фиксатора с положительным смещением:
Зажим положительного смещения выглядит, как показано выше; попробуем понять, как это работает.
Теперь давайте применим -Ve к точке A и +Ve к точке B, диод смещен в прямом направлении и конденсатор заряжается. Если вы внимательно посмотрите, этот отрицательный входной полупериод и напряжение смещения соединены последовательно, и конденсатор заряжается от двух источников напряжения, т.е. входное напряжение и напряжение смещения, это увеличивает уровень фиксации.
В следующем (положительном) полупериоде конденсатор и источник входного сигнала будут соединены последовательно, а выходное напряжение = Vcap + Vin , следовательно, мы получим результат, показанный на изображении выше.
Цепь положительного фиксатора с отрицательным смещением:
Приведенная выше схема аналогична предыдущей; теперь полярность напряжения смещения меняется на противоположную.
Приложим –Ve к точке A и +Ve к точке B, диод сместится в прямом направлении и зарядит конденсатор, теперь входное и смещающее напряжения включены последовательно, но эти два напряжения не складываются, а вычитаются, из-за полярности входного напряжения и напряжения смещения, следовательно, конденсатор не будет заряжаться полностью, и мы получим отрицательный пик ниже нуля, пропорциональный напряжению смещения.
В следующем (положительном) полупериоде, +Ve в точке A и –Ve в точке B, диод не смещается в прямом направлении, а конденсатор и вход складываются, и мы получаем выходное напряжение, как показано на рисунке выше. изображение.
Отрицательный ограничитель с положительным смещением:
В этой схеме полярность диода обратна по сравнению с положительным ограничителем, и вводится источник положительного смещения.
Приложим +Ve к точке A и -Ve к точке B, диод смещен в прямом направлении и заряжает конденсатор, но он не зарядит конденсатор полностью, потому что входное напряжение и напряжение смещения соединены последовательно, но в полярности вычитания (как пояснено в предыдущем разделе). Следовательно, мы получим положительную форму волны, как продиктовано напряжением смещения.
Теперь, если мы приложим -Ve к точке A и +Ve к точке B, диод будет смещен в обратном направлении, а входное и конденсаторное напряжения складываются, и выходное напряжение будет таким, как показано выше.
Отрицательный фиксатор с отрицательным смещением:
Приведенная выше схема аналогична предыдущей; теперь напряжение смещения было изменено на противоположное.
Теперь подадим +Ve на точку A и –Ve на точку B, диод смещен в прямом направлении и заряжает конденсатор, входное напряжение и напряжение смещения складываются и заряжают конденсатор выше входного напряжения.
Теперь в следующем (положительном) полупериоде конденсатор и входное напряжение складываются, и мы получаем выход, как показано выше.
Завершает различные типы цепей фиксатора.
Электроника своими руками — основы схем
по Graham Lambert | Электроника своими руками |
Проведя 50 лет своей жизни, сидя за рабочим столом электроники в профессиональном…
Подробнее
по Harry Mafukidze | Электроника своими руками |
Двигатель постоянного тока — это устройство, которое преобразует электрическую энергию в механическую. Сегодня вы найдете DC…
Подробнее
по Graham Lambert | Электроника своими руками |
Эдмон Беккерель первым открыл фотогальванический эффект, при котором электрический ток и…
Подробнее
по Graham Lambert | Электроника своими руками |
Логические микросхемы представляют собой интегральные схемы, выполняющие логические функции И, ИЛИ, исключающее ИЛИ, НЕ-И и НЕ-ИЛИ….
Подробнее
по Graham Lambert | Электроника своими руками |
Спецификация — это инструкция по использованию электрического компонента. Это объясняет…
Подробнее
по Graham Lambert | Электроника своими руками |
Никола Тесла мечтал о беспроводной передаче энергии от удаленной электростанции к…
Подробнее
по Graham Lambert | Электроника своими руками |
Аналого-цифровой преобразователь — это устройство, используемое для преобразования аналогового сигнала (например, выходного.
..
Подробнее
по Harry Mafukidze | Электроника своими руками |
В начале 1970-х годов две американские компании, Intel и Texas Instruments, представили…
Подробнее
по Graham Lambert | Электроника своими руками |
В этой статье мы рассмотрим внутреннюю физику транзисторов. На известной диаграмме, показывающей…
Подробнее
по Harry Mafukidze | Электроника своими руками |
Преобразователь постоянного тока в постоянный представляет собой схему силовой электроники, которая эффективно преобразует постоянный ток…
Подробнее
по Harry Mafukidze | Электроника своими руками |
Инженеры-электронщики используют различные инструменты моделирования цепей для изучения поведения…
Подробнее
по Graham Lambert | Электроника своими руками |
Электронные зуммеры создают звук.
Первый электронный зуммер был изобретен Джозефом Генри в 1831 году…
Подробнее
по Harry Mafukidze | Электроника своими руками |
После разработки схемы схемы следующим шагом является разработка топологии печатной платы. Дизайн печатной платы…
Подробнее
по Graham Lambert | Электроника своими руками |
Инвертор мощности — это устройство, которое может преобразовывать источник питания постоянного тока (обычно от батареи) в…
Подробнее
по Harry Mafukidze | Электроника своими руками |
Автоматизация проектирования электроники (EDA или ECAD) является одним из наиболее важных шагов в электронной…
Подробнее
по Graham Lambert | Электроника своими руками |
Это заключительная статья в серии из трех частей, посвященных операционным усилителям. Обязательно загляните.
..
Подробнее
по Graham Lambert | Электроника своими руками |
В первой статье этой серии об операционных усилителях мы узнали, как работают операционные усилители и как построить…
Подробнее
по Graham Lambert | Электроника своими руками |
Это первая часть из трех частей «Полного руководства по операционным усилителям». В этой статье мы…
Подробнее
по Graham Lambert | Электроника своими руками |
Чтобы понять, почему эволюция электроники привела к гораздо более сложному способу создания регулируемых…
Подробнее
по Graham Lambert | Электроника своими руками |
Нет, эта статья не о садоводстве! Слова «земля» и «земля» настолько распространены и означают…
Подробнее
по Graham Lambert | Электроника своими руками |
Электронные сигналы необходимы для работы почти всех электронных устройств.
Они могут нести…
Подробнее
по Graham Lambert | Электроника своими руками |
Мы видим микрофоны повсюду – музыканты на сцене, политики на трибуне, проповедники на…
Подробнее
по Graham Lambert | Электроника своими руками |
FM-радио передается с помощью процесса, называемого частотной модуляцией. С частотной модуляцией,…
Подробнее
по Graham Lambert | Электроника своими руками |
Прежде чем мы начнем, обратите внимание, что в большинстве стран запрещено вещание на FM-радио…
Подробнее
по Rehaan Irani | Электроника своими руками |
Емкость определяется как отношение изменения электрического заряда системы к…
Подробнее
по Louvil Abasolo | Электроника своими руками |
Компараторы — это устройства, сравнивающие два напряжения или тока и выдающие цифровой сигнал.
..
Подробнее
по Graham Lambert | Электроника своими руками |
Динамики преобразуют аналоговый аудиосигнал от аудиоусилителя в звуковые волны, которые могут быть…
Подробнее
по Graham Lambert | Электроника своими руками |
В этом уроке мы рассмотрим схемы зарядки герметичных свинцово-кислотных (SLA), никелевых…
Подробнее
по Louvil Abasolo | Электроника своими руками |
Оптоэлектронные устройства можно разделить на два типа – устройства обнаружения света…
Подробнее
по Graham Lambert | Электроника своими руками |
Устранение неполадок — это процесс выделения и выявления неисправности в чем-либо, чтобы ее можно было…
Подробнее
по Graham Lambert | Электроника своими руками |
Если вы когда-либо использовали регулятор тембра на радио, стереосистеме или гитаре, вы использовали аудиофильтр.
…
Подробнее
по Graham Lambert | Электроника своими руками |
Безусловно, одной из самых известных и любимых микросхем всех времен являются таймеры 555, изобретенные…
Подробнее
по Graham Lambert | Электроника своими руками |
Ниже приведена схема цепи АМ-передатчика. Если вы решите построить этот AM…
Подробнее
по Graham Lambert | Электроника своими руками |
RC-цепь представляет собой цепь с резистором (R) и конденсатором (C). Они являются общим элементом…
Подробнее
по Graham Lambert | Электроника своими руками |
Широтно-импульсная модуляция (ШИМ) — это метод, используемый для точного управления аналоговыми устройствами с…
Подробнее
по Graham Lambert | Электроника своими руками |
В этой статье мы сначала поговорим о радиочастотах и амплитудной модуляции.
Тогда мы…
Подробнее
по Louvil Abasolo | Электроника своими руками |
В электронике драйвер дисплея представляет собой интегральную схему, обеспечивающую интерфейс между…
Подробнее
по Graham Lambert | Электроника своими руками |
Аудиомикшер представляет собой схему для объединения двух или более аналоговых сигналов, чтобы они не мешали…
Подробнее
по Louvil Abasolo | Электроника своими руками |
Прежде чем перейти непосредственно к радиаторам, давайте сначала рассмотрим мощность и способы ее расчета…
Подробнее
по Graham Lambert | Электроника своими руками |
В предыдущей статье мы рассмотрели конструкцию транзисторных усилителей. Здесь мы собираемся поставить…
Подробнее
по Graham Lambert | Электроника своими руками |
Итак, мы подошли к четвертой части нашей серии руководств по генераторам волн и генераторам! Проверить.
..
Подробнее
по Graham Lambert | Электроника своими руками |
Усилитель представляет собой схему, которая принимает на вход электронный сигнал и производит…
Подробнее
по Graham Lambert | Электроника своими руками |
Регулятор напряжения — это устройство, используемое для изменения колеблющегося напряжения на его входе до определенного и…
Подробнее
по Graham Lambert | Электроника своими руками |
Это третья часть из четырех руководств по генераторам волн и генераторам. Проверьте…
Подробнее
по Graham Lambert | Электроника своими руками |
Это вторая часть из четырех учебных пособий по генераторам волн и генераторам. Проверьте…
Подробнее
по Graham Lambert | Электроника своими руками |
Эта статья является первой из четырех статей об осцилляторах.
Мы рассмотрим прямоугольную волну…
Подробнее
по Graham Lambert | Электроника своими руками |
Закон Ома, закон Джоуля и понимание мощности и энергии являются одними из самых фундаментальных…
Подробнее
по Graham Lambert | Электроника своими руками |
Если вы читаете это, возможно, вы впервые столкнулись с этой идеей или думаете о покупке своего первого…
Подробнее
Дженн Браза | Электроника своими руками |
Катушка индуктивности представляет собой пассивный двухконтактный электрический компонент, состоящий из катушки с проводом. Это…
Подробнее
по Graham Lambert | Электроника своими руками |
Все электронные устройства нуждаются в схемах защиты. Они используются, как следует из названия, для защиты…
Подробнее
по Graham Lambert | Электроника своими руками |
Если бы вы ударили молотком по толстой металлической пластине и смогли бы рассмотреть ее в замедленном темпе, вы бы.
..
Подробнее
Аманда Уилсон | Электроника своими руками |
«Отказ одного электронного датчика в автомобиле во время аварии может привести к тому, что подушки безопасности не сработают…
Подробнее
по Louvil Abasolo | Электроника своими руками |
Электронные схемы триггеров представляют собой электронные схемы с двумя стабильными состояниями, используемые для хранения двоичных…
Подробнее
Дженн Браза | Электроника своими руками |
Реле представляет собой электромагнитный переключатель, который размыкает и замыкает цепи электромеханически или…
Подробнее
по Graham Lambert | Электроника своими руками |
Линейный блок питания — блок питания (БП), не содержащий коммутационных или цифровых…
Подробнее
по Rehaan Irani | Электроника своими руками |
В предыдущих статьях мы обсуждали напряжение и силу тока.
На этот раз поговорим о…
Подробнее
по Louvil Abasolo | Электроника своими руками |
Сервоприводы используются для широкого спектра применений, от простых электронных проектов до роботов,…
Подробнее
Дженн Браза | Электроника своими руками |
Конденсатор представляет собой электрический компонент, используемый для накопления энергии в электрическом поле. Он имеет два…
Подробнее
по Louvil Abasolo | Электроника своими руками |
Электронные счетчики широко используются в цифровой электронике для регистрации количества событий…
Подробнее
Дженн Браза | Электроника своими руками |
Мультиплексор лучше всего определить как комбинационную логическую схему, которая действует как коммутатор для…
Подробнее
Дженн Браза | Электроника своими руками |
Диод — это специализированный электронный компонент, действующий как односторонний переключатель.
Он проводит электрический ток только в одном направлении и ограничивает ток в противоположном направлении. Диод смещен в обратном направлении, когда он действует как…
Подробнее
по Louvil Abasolo | Электроника своими руками |
Пайка используется в электронике, металлоконструкциях, ювелирных изделиях, сантехнике и даже при изготовлении музыкальных…
Подробнее
по Louvil Abasolo | Электроника своими руками |
Когда вы начинаете заниматься электроникой, изучения теории недостаточно. Вы должны положить его…
Подробнее
Дженн Браза | Электроника своими руками |
Цифровая логика или Булева логика представляет сигналы и последовательности в цифровой цепи посредством…
Подробнее
по Rehaan Irani | Электроника своими руками |
В статье Что такое ток? мы обсудили два основных типа тока – прямой и.
..
Подробнее
по Louvil Abasolo | Электроника своими руками |
Прежде чем перейти к более подробному обсуждению макетных плат, давайте сначала вспомним, что такое…
Подробнее
по Louvil Abasolo | Электроника своими руками |
Прежде чем мы углубимся в обсуждение анализа схем, давайте сначала определим схему или…
Подробнее
Дженн Браза | Электроника своими руками |
Светоизлучающие диоды (СИД) представляют собой электрический источник света, состоящий из двух электродов,…
Подробнее
по Louvil Abasolo | Электроника своими руками |
Работа с электроникой означает, что вам нужно иметь дело с электричеством. И работая с…
Подробнее
Дженн Браза | Электроника своими руками |
Узнайте, как настроить устройство чтения SD-карт на Arduino и как сохранить данные датчика в файл на SD-карте.
Подробнее
Дженн Браза | Электроника своими руками |
Если вы посмотрите на любую цифровую электронную схему, вы в основном найдете подтягивающие и понижающие…
Подробнее
Дженн Браза | Электроника своими руками |
Проволочная катушка представляет собой электрический проводник с одним или несколькими витками, предназначенный для создания магнитного…
Подробнее
Дженн Браза | Электроника своими руками |
Впервые электромагнетизм был открыт в 1819 году.когда датский ученый заметил иглу…
Подробнее
Дженн Браза | Электроника своими руками |
Переменные резисторы — это резисторы, сопротивление которых изменяется от нуля до определенного максимального значения. Они…
Подробнее
Дженн Браза | Электроника своими руками |
Резистивный датчик представляет собой преобразователь или электромеханическое устройство, преобразующее механическое изменение.
..
Подробнее
по Louvil Abasolo | Электроника своими руками |
Переключатели замыкают или размыкают соединения в цепи. Они также позволяют пользователям изменять путь…
Подробнее
Дженн Браза | Электроника своими руками |
Делитель напряжения — это простая схема, позволяющая снизить напряжение. Он распределяет входное напряжение…
Подробнее
по Louvil Abasolo | Электроника своими руками |
Мультиметр — это электронный измерительный прибор с множеством функций, поэтому он…
Подробнее
Дженн Браза | Электроника своими руками |
Резистор — это пассивный двухконтактный электрический компонент, ограничивающий ток, протекающий в…
Подробнее
по Louvil Abasolo | Электроника своими руками |
Электрическая схема представляет собой схему, показывающую расположение всех проводов и компонентов в.
..
Подробнее
по Rehaan Irani | Электроника своими руками |
Постоянный ток был открыт итальянским физиком Алессандро Вольта, который изобрел первый…
Подробнее
по Rehaan Irani | Электроника своими руками |
В статье Что такое электричество? мы обсуждали, что электричество можно определить как поток…
Подробнее
по Rehaan Irani | Электроника своими руками |
В 1752 году Бенджамин Франклин провел свой знаменитый эксперимент с воздушным змеем и ключом, доказавший, что молния и…
Подробнее
по Scott Campbell | Электроника своими руками |
Следите за тем, как я собираю 25-ваттный стереоусилитель на TDA2050. Я покажу вам, как изменить коэффициент усиления, настроить полосу пропускания, найти правильный размер радиатора и разместить печатную плату и проводку внутри шасси.
Подробнее
по Scott Campbell | Электроника своими руками |
Примечание. Редактируемые файлы платы доступны для этого проекта здесь. LM3886 является одним из самых…
Подробнее
по Scott Campbell | Электроника своими руками |
Полное руководство по сборке стереофонических и мостовых аудиоусилителей с помощью TDA2003 с советами по оптимальной компоновке печатной платы, заземлению и выбору компонентов.
Подробнее
по Scott Campbell | Электроника своими руками |
Макетные платы отлично подходят для прототипирования схем, но они не очень хороши для реального использования…
Подробнее
по Scott Campbell | Электроника своими руками |
До сих пор мы говорили об основах связи SPI и связи UART, так что теперь…
Подробнее
по Scott Campbell | Электроника своими руками |
Помните, когда у принтеров, мышей и модемов были толстые кабели с огромными неуклюжими разъемами? В.
..
Подробнее
по Scott Campbell | Электроника своими руками |
Когда вы подключаете микроконтроллер к датчику, дисплею или другому модулю, думаете ли вы когда-нибудь о…
Подробнее
по Scott Campbell | Электроника своими руками |
В этом уроке я покажу вам, как собрать великолепно звучащий аудиоусилитель с помощью LM386…
Подробнее
по Scott Campbell | Электроника своими руками |
В какой-то момент в ваших аудиопроектах DIY вам понадобится способ ввода звука в…
Подробнее
по Scott Campbell | Электроника своими руками |
Это 2 часть цикла статей о таймере 555. Если вы еще этого не сделали, вы можете…
Подробнее
по Scott Campbell | Электроника своими руками |
Таймер 555 может легко стать наиболее распространенным чипом, используемым в электронных проектах DIY, потому что.
