Провод gnd

GND — земля ACC — если правильно написано, то это либо подстройщик частоты, либо иногда в автомобильных цепях такое обозначение используют в предпоследнем положении ключа зажигания, когда включаются всякие дополнительные устройства. Зачастую на микросхемах маркировка ECC означает плюс питания. Стандартного же обозначения в схемотехнике АСС нет. В автомобильных импортных схемах АСС может иметь некоторое обозначение. Физически вывод имеется но никуда не подключен.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Схема монтажа
• Подключение передней панели к материнской плате компьютера
• RS-485:Физическое подключение
• Подключение передней панель к материнской плате
• Обозначения и расшифровка проводов магнитол
• Расшифровка обозначений на кнопках и разъемах магнитол. Gnd на схеме что означает

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Подключение usb на передней панели к материнской плате

Схема монтажа

Шаровая опора и признаки ее неисправности. Как проверить датчик коленвала. ТОП 9 лучших антифризов за год. Большой обзор тест полосок для антифриза.

Расположение предохранителей Chevrolet Cruze. Тест преобразователей ржавчины. Удаление неприятных запахов из салона автомобиля.

Обзор шин Cooper. Главная Статьи Полезно знать Обозначения и расшифровка проводов магнитол. Полезно знать. Обозначения, расшифровка контактов и проводов автомобильных магнитол. Физически вывод имеется но никуда не подключен.

Как слить бензин из бака любого автомобиля. Основная рубрика сайта AutoZona54, это раздел самоделкино и это полезно знать.

В данных рубриках мы публикуем материал по ремонту автомобиля и выявления неисправностей своими силами. Если у вас есть идеи или полезная информация которой вы хотели бы поделиться с нами, пожалуйста напишите на почту.

Свяжитесь с нами: autozona54 mail. Популярные посты. Обозначения и расшифровка проводов магнитол Тесты моторных масел 5w30 и 5w40 Признаки и симптомы неисправности датчиков авто Номера и коды ремней для Honda

Подключение передней панели к материнской плате компьютера

Во первых еще раз спасибо parka за Оказанную помощь. Во вторых для таких же как и я несведомых раскажу как на омеге подключается мультируль к нештатной магнитоле. Все оказалось намного проще чем я думал. Да при подключении к многим магнитолам нужно в кнопках мультируля перепаивать резисторы, но мне повезло, моя магнитолка сама определяет и запоминает номиналы каждой кнопки. Если подключить только один провод key A, то не все кнопки будут видны в моем случае показывало только 5, шестую никак не хотело опозновать. Надеюсь этот отчет тоже кому не-будь пригодится.

GND или GROUND или K31 или просто указан минус = Общий провод (Масса ), минус аккумулятора. A+ или ACC или KL 15 или S-K или S-kont или SAFE.

RS-485:Физическое подключение

Доброго времени суток, дорогие читатели. Речь пойдет о небольшом упущенном, но немаловажном элементе, — подключении разъемов всяких там кнопочек, лампочек и пр. На передней панели системного блока обычно находятся кнопки питания и ручной перезагрузки компьютера. Их тоже нужно правильно подключить к материнской плате. Кабели подключения обычно выполнены в виде пинов что такое пины смотрите выше. Правильное подключение передней панели подключение тоже важно, т. На каждой материнской плате расположен так называемый блок контактов Front panel или сокращенно F-Panel.

Подключение передней панель к материнской плате

Некоторые клиенты задают нам вопросы об инструкции по установке приобретенной автомагнитолы. Вообще-то мы, как и производители магнитол, считаем, что компоненты, из которых складывается автозвук, не являются тем товаром, который конечный потребитель должен устанавливать самостоятельно, не имея специальной подготовки в этом вопросе и соответствующего опыта. То есть, хочешь, чтоб все было тип-топ — обращайся, пожалуйста, в автосервис к специалистам-установщикам. Вы же не будете принимать роды у собственной жены потому, что захотите сэкономить на услугах специалиста или, к примеру, вы почитали про это в интернете, вам теперь все понятно и интересно попробовать самому? Да и невозможно сделать универсальную инструкцию: каждый автомобиль в чем-то уникален, и при установке могут возникнуть нештатные ситуации, свойственные только для этого автомобиля, которые легко решаются специалистом, но ставят в ступор неподготовленного установщика.

Купить кабель в интернет-магазине. Общую информацию по подключению устройств RS к контроллеру смотрите на странице RS

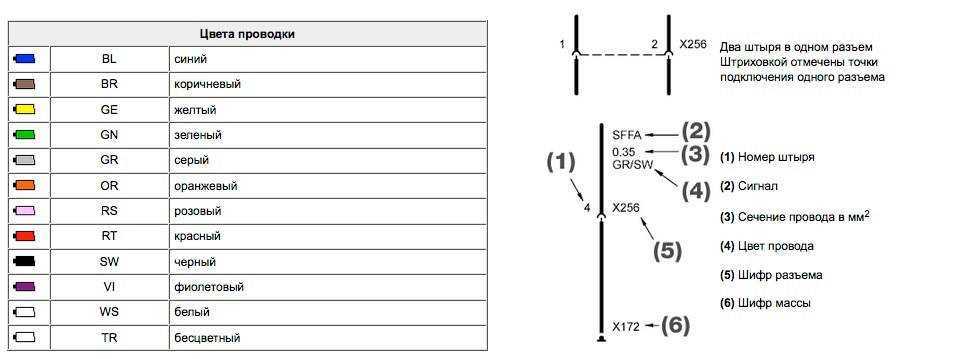

Обозначения и расшифровка проводов магнитол

Автоматическая регулировка уровня звука увеличение при увеличении скорости автомобиля более современное применяется а магнитолах PIONEER DEH R функция компрессии звука, магнитола имеет измерительный микрофон. Если посадить на массу то возможен просмотр видео при движении. Каждый человек увлекающийся электроникой сталкивается с материалами иностранного происхождения. И будь то схема электронного устройства или спецификация на чип, там могут встречаться множество различных обозначений цепей питания, которые вполне могут ввести в замешательство начинающего или незнакомого с этой темой радиолюбителя. В интернете достаточно информации чтобы внести ясность в этот вопрос.

Расшифровка обозначений на кнопках и разъемах магнитол. Gnd на схеме что означает

Логин: Пароль: Запомнить меня Регистрация Забыли пароль? Страницы: 1. Проясните, зачем он нужен, если все равно на всех усилителях и фонокорректорах минус экрана сигнала закорочен с клеммой GND?.. Я просто бросаю перемычку и никаких изменений не слышу.. Может это просто дань прошлому, когда корректоры были деревянными и клеммы были соединены общей массой?..

Подключите сигнальный провод от тонарма (проигрывателя грампластинок) к входу (In) фонокорректора. Заземляющий провод (GND) может быть.

Заправку картриджей не производим! В отличии от модного и удобного беспроводного соединения устройства печати с компьютером, соединение по USB разъему выглядит несколько архаично. Более дешевый и более помехоустойчивый вид соединения во многих случаях может стать предпочтительней беспроводного.

Сам процесс подключения элементов системы к блоку управления БУ не представляет особой сложности. Несмотря на то, что в инструкции по эксплуатации есть описание порядка действий при монтаже, наша инженерная служба подготовила для Вас более детальный и подробный шаблон действий при установке системы. Данный шаблон позволит выполнить монтаж даже не подготовленному в техническом плане человеку. На схемах обозначаются разъемы, для подключения штатного оборудования и дополнительного выключатель ручного управления электроприводами, GSM и др. Кабель питания В, провода от электродвигателей, проводных датчиков, GSM, радиоприемника если монтируется радиосистема пропустить через съемную панель, расположенную в нижней части блока управления. Проложите кабель датчика в гофрированной трубе, или зафиксируйте на подстилающей поверхности скобой.

Общим проводом, как правило, называют провод, являющийся общим для двух и более сигнальных цепей. Основное предназначение общего провода — это привязка потенциала, например, передатчика и приёмника сигнала при локальных соединениях.

Help — Search — Members — Calendar. Full Version: Как подключить подъездный домофон к квартирному. Я приобрел видео-домофон Vizit. В нашем подъезде еще есть подъездный домофон Vizit, от которого трубка находится у меня в квартире. Если да, то куда подключить провода от трубки подъездного домофона??

JPG , Электрик тайп? А какой паттерн выбирать?

GND: все, что вам нужно знать об этих акронимах

GND, земля, земля … К чему именно относятся эти термины? Это синонимы или есть различия? Все эти сомнения часто возникают, когда вы впервые сталкиваетесь с миром электроники и должны использовать Компоненты, но у них есть простой ответ. В этой статье вы сможете довольно хорошо понять, что они означают, для чего они нужны в цепи, их важность и есть ли различия между терминами.

Почему клеммы следует подключать к этому разъему в плата arduino, И т.д.

Индекс

• 1 Земля = земля = GND?
  • 1.1 Что такое GND или земля в электронной схеме?
  • 1.2 Какая масса у прибора?
• 2 Типы заземления или GND
• 3 А как насчет электронных компонентов?

Земля = земля = GND?

Мало того, что существует несколько терминов, относящихся к одному и тому же, но вы также увидите несколько типов символов, которые эквивалентны. Так много GND, как земля, нейтраль, как земля

, они могут относиться к немного разным вещам, хотя многие люди используют их как синонимы:

Что такое GND или земля в электронной схеме?

GND — это аббревиатура от Ground.в электронных и электрических цепях означает общий обратный путь тока к источнику электрического тока и, таким образом, позволяет цепи замкнуться. Вы можете найти его как в системах переменного тока с его фазой, нейтралью и землей, так и в цепях постоянного тока, где есть положительный, отрицательный и заземляющий полюса.

Его также можно рассматривать как контрольную точку в цепи для измерения напряжений, поскольку это точка, не находящаяся под напряжением, и даже

прямое физическое соединение с землей. Кроме того, это может быть метод безопасности, так что если в цепи возникает какой-либо тип тока утечки или разряд атмосферного происхождения (молния), разрушающая энергия может течь к земле и отводиться, чтобы не повредить оборудование.

Какая масса у прибора?

Вы должны быть осторожны, поскольку, хотя это часто используется как синоним, ла маса в электрическом приборе это обычно отличается от того, что было сказано выше. И дело в том, что во многих устройствах с металлическим корпусом или структурой кабель обычно подключается к указанной конструкции, чтобы в конечном итоге подключить его также к заземлению.

Другими словами, это тракт с низким импедансом Таким образом, когда возникает проблема с изоляцией, ток течет по этому пути и активирует необходимые защиты (предохранители, термические предохранители и т. д.), что позволяет избежать повреждения устройств или того, что устройства могут ударить электрическим током пользователей, когда они их коснутся.

Типы заземления или GND

Несколько тип GND или заземление, если говорить об электрических цепях:

• Физическая основа: он относится к потенциалу поверхности земли, где медный стержень, к которому подключен заземляющий провод, приводится в действие, чтобы нести там вредные напряжения. Концепция, связанная с безопасностью людей, потому что пользователи имеют тот же потенциал, что и земля, когда они ступают на землю. Если устройства имеют одинаковый потенциал, обмена потенциалами не будет, то есть не будет электрического разряда.
• Аналоговая земля: Это классическое определение земли на английском языке Ground, отсюда и происходит аббревиатура GND. В данном случае это точка отсчета в электронной схеме на 0 вольт.

Ну ты наверное еще более запутанный… Но это очень просто. Имейте в виду, что в электронной схеме как GND, так и классическое заземление, а также земля (шасси или корпус) также должны быть соединены с землей. Однако в некоторых случаях заземление и земля не имеют одинакового напряжения в цепи, и даже форма волны может быть переменной, как в понижающих преобразователях.

А как насчет электронных компонентов?

Как вы могли заметить, многие электронные компоненты имеют один или несколько выводов, помеченных как GND. Эти клеммы должны быть заземлены в цепи, в которой они будут размещены, иначе они не будут работать или даже могут быть повреждены. Вот почему важно ознакомиться с техническими данными производителя, чтобы знать распиновку и правильно выполнить подключение. Например, в случае этого датчика изображения в принципе продуктивными выводами для проекта будут DQ и Vdd, то есть тот, который будет предоставлять данные, считываемые датчиком и источником питания датчика. Однако вы также должны подключить GND, иначе это не сработает .

..

Содержание статьи соответствует нашим принципам редакционная этика. Чтобы сообщить об ошибке, нажмите здесь.

Вы можете быть заинтересованы

KiCAD 5 — что означают различные символы GND?

Здесь есть пара вопросов, поэтому я начну с различных оснований.

Виды грунта

• Стандартный символ грунта. Если у вас нет конкретного применения для других символов, просто используйте этот. Чаще всего разделение по основаниям приводит к неприятностям, поэтому, если вы не знаете, что вам нужно это делать, то вообще избегайте этого.
• Это ваша «аналоговая» земля. Обычно используется для задания аналоговых входов аналого-цифрового преобразователя. Обратите внимание, что хотя символ такой же, как и простая GND , имя метки другое, поэтому по умолчанию они не подключатся.
• Это ваша «цифровая» земля. Это другая сторона аналого-цифрового преобразователя. Он обеспечивает эталон для ваших цифровых выходов.
• Это заземление «питания» или шасси. Этот символ используется в схемах для обозначения местного опорного потенциала. Обычно это заземление металлического корпуса, в котором находится ваша схема. Это может указывать на наличие существенной разности потенциалов между этим заземлением и заземлением или конструкцией, в которой установлено шасси. Обратите внимание, что IEC и ANSI используют 3 зубца в своих символах, а KiCad использует 5.
• Земляная земля. Также известен как эталонная земля или «реальная» земля. Обычно это соответствует нулевому напряжению вашего здания. Если вы используете этот символ на своей схеме, вы говорите, что точка предназначена для прямого соединения с каким-то физическим куском металла в вашей комнате, который соединяется с реальной грязью. В стандартном шнуре питания 220 В переменного тока это будет третий (зеленый) провод. Примечание. Это не означает, что это напряжение чистое, стабильное или любое другое отклонение от идеального. Это лишь указывает на то, что между ним и грязью снаружи нет электрической цепи.
• Этот символ (IEC 60417 #5018) обозначает «чистое» заземление. В этом смысле имеется в виду специально выделенное заземление, защищенное от источников шума для обеспечения корректной работы чувствительного оборудования.
• Этот символ (IEC 60417 #5019) обозначает клемму, предназначенную для защиты от внешнего удара в случае неисправности системы. Обратите внимание, что имя символа «защитное», а не «защищенное». Другими словами, вещи, подключенные сюда, предназначены для защиты вас, а не предметов, подключенных к этому терминалу.

Grounds в KiCad

Чтобы исследовать площадки в KiCad, давайте откроем стандартный символ GND в Редакторе библиотеки символов.

Здесь следует отметить несколько моментов. Во-первых, весь серый текст помечен на схеме как «Невидимый», поэтому вы не увидите его по умолчанию при размещении символа.

• #PWR? — это ссылка на символ. При добавлении к нему префикса # символ не добавляется в ваш перечень материалов. ? не является частью строки ссылки (вы не увидите его при редактировании ссылки). Это заполнитель для обозначения уникального номера, который будет присвоен во время аннотирования схемы в зависимости от других символов #PWR в вашей схеме.
• Контакт на символе имеет номер контакта 1 и помечен как GND . Поскольку это невидимый вывод питания, KiCad создаст для него глобальную метку. Глобальная метка будет называться GND , так как это имя вывода.
• В случае GNDA невидимый контакт ввода питания помечен GNDA . и создает новую глобальную метку с этим именем. Они не соединяются между основаниями. Таким образом, вы можете иметь GNDD и GNDA в своей схеме, и KiCad будет видеть их как отдельные цепи.

Соединение заземления

Если вы используете несколько заземлений, обычно (читай: всегда!) необходимо в какой-то момент соединить их вместе. Если вы планируете отключить заземление в какой-то момент, вы можете использовать резистор 0 Ом или катушку индуктивности для их подключения. Однако в большинстве приложений потребуется просто изолировать токовые петли в секции платы, а затем нужна одна общая точка подключения, напечатанная на схеме.

В KiCad они называются «Net Ties». Вы можете найти их в общих библиотеках v5 в разделе «Устройство». Они выглядят следующим образом:

А стандартный посадочное место выглядит так:

Обратите внимание, что вы можете настроить этот посадочное место по своему вкусу. «Магия» сеток заключается в том, что на слое F.Cu должен быть многоугольник, который перекрывает две контактные площадки SMD. Это позволяет вам подключаться к различным сетям, например. GNDA и GNDD в определенной точке вашей схемы, сохраняя при этом отдельные цепи и заземляющие плоскости.

Соединительные цепи

Если вы соедините две заземляющие цепи одним проводом, например:

Тогда KiCad распознает это как одну цепь с двумя метками ( GNDA и GNDD ). В вашем списке соединений и расширении pcbnew KiCad выберет GNDA для одиночной метки цепи, потому что она первая в алфавитном порядке.

Если вы хотите, чтобы две цепи были разделены на вашей схеме и соединялись только сеткой, то вам нужно настроить соединение на схеме следующим образом:

Размещение сетки между двумя nets сообщает KiCad, что вам нужны две сети с одним соединением между ними.

усилитель — В чем разница между Power-GND и Pre-GND?

спросил 7 лет, 9месяцев назад

Изменено 4 года назад

Просмотрено 9к раз

\$\начало группы\$

Я хотел бы знать разницу между различными типами заземления, такими как Power-GND и Pre-GND. Все ли основания не одинаковы? Мы не можем подключить устройство к любому из этих оснований?

В моем приложении есть низкочастотный аудиоусилитель под названием «TA8229K», который имеет 15 контактов.
На этом рисунке, на этой схеме написано, что только 3,5 и 7 контакты могут быть подключены к Power-GND.
1) Сначала какой из них является Power-GND? отрицательное направление батареи 9v?
Я думаю, что 4 и 8 контакты могут быть подключены к положительному направлению батареи 9v (где написано VCC)
Я прав?
Также написано, что 14 и 15 контакты могут быть подключены к Pre -GND1 и Pre-GND2.
2) какой из них является Pre-GND1 и Pre-GND2?Это отрицательное направление исходит от низкочастотного аудиоустройства?
Так же есть другие пины типа 9, 10, 13 которые на схеме подключены к какому-то GND, но не написано какой именно!
3) Куда подключать эти 9, 10, 13 контакты?
4) Куда подключить первый пин (1 пин)? Что значит N.C.?

• блок питания
• усилитель
• аудио
• сигнал
• заземление

\$\конечная группа\$

6

\$\начало группы\$

Скорее всего, на землю усилителя мощности подается значительно больший ток, чем на предусилитель, поэтому они имеют отдельные контакты, чтобы можно было проложить отдельные провода заземления к одной точке источника питания рядом с конденсатором(ами) фильтра источника питания. В противном случае, если вы просто соедините два заземления вместе на микросхеме, индуктивность и сопротивление одного заземляющего провода (хотя и небольшого) вызовут ненулевые напряжения, которые будут отражаться на заземлении предусилителя. Это означает, что вы можете получить повышенный шум или, возможно, нестабильность или какой-либо другой столь же плохой результат.

Проблемы с заземлением являются наиболее распространенной причиной шума и гула в аудиоцепях. Практически во всех случаях решение состоит в том, чтобы иметь отдельные провода заземления, идущие обратно к точке, где токи заземления больше не присутствуют (т. к. они были поглощены конденсаторами фильтра).

Например, если у вас есть аналоговые и цифровые сигналы в одной и той же цепи, абсолютно необходимо, чтобы у вас было отдельное заземление. Если вы этого не сделаете, вы получите цифровой шум в аналоговых сигналах.

Другой пример — экраны про-аудио кабелей, которые (должны быть) подключены к шасси (по крайней мере, со стороны драйвера кабеля/конца ресивера вообще не должны быть подключены).
