Трансформаторный блок питания 12в – Как сделать блок питания 12 В своими руками: схема и нюансы

Мастер, описание устройства которого в первой части, задавшись целью сделать блок питания с регулировкой, не стал усложнять себе дело и просто использовал платы, которые лежали без дела. Второй вариант предполагает использование еще более распространенного материала — к обычному блоку была добавлена регулировка, пожалуй, это очень многообещающее по простоте решение при том, что нужные характеристики не будут потеряны и реализовать задумку можно своими руками даже не самому опытному радиолюбителю.

В бонус еще два варианта совсем простых схем со всеми подробными объяснениями для начинающих. Итак, на ваш выбор 4 способа. Расскажем, как сделать регулируемый блок питания из ненужной платы компьютера. Мастер взял плату компьютера и выпилил блок, питающий оперативку.

Так он выглядит. Определимся, какие детали нужно взять, какие нет, чтобы отрезать то, что нужно, чтобы на плате были все компоненты блока питания. Обычно импульсный блок для подачи тока на компьютер состоит из микросхемы, шим контроллера, ключевых транзисторов, выходного дросселя и выходного конденсатора, входного конденсатора. На плате еще и зачем-то присутствует входной дроссель. Его тоже оставил. Ключевые транзисторы — может быть два, три. Есть посадочное место по 3 транзистор, но в схеме не используется.

Точно также выглядит блок питания для процессора. Видим шим контроллер и несколько каналов питания процессора. Дроссель и конденсатор. Это один канал. Три транзистора, дроссель, конденсатор — второй канал. И еще два канала для других целей. Вы знаете как выглядит шим-контроллер, смотрите под лупой его маркировку, ищите в интернете datasheet, скачиваете pdf файл и смотрите схему, чтобы ничего не напутать.

Обозначаются транзисторы. Это дроссель. Это конденсатор выходной и конденсатор входной.

Входное напряжение в диапазоне от 1,5 до 19 вольт, но напряжение питание шим-контроллера должно быть от 5 вольт до 12 вольт. То есть может получиться, что потребуется отдельный источник питания для питания шим-контроллера. Вся обвязка, резисторы и конденсаторы, не пугайтесь. Это не нужно знать. Всё есть на плате, вы не собираете шим-контроллер, а используете готовый. Резисторный делитель.

Вся его суть в том, чтобы сигнал с выхода уменьшить примерно до 1 вольта и подать на вход шим-контроллера фидбэк — обратная связь. Если вкратце, то изменяя номинал резисторов, можем регулировать выходное напряжение. В показанном случае вместо резистора фидбэк мастер поставил подстроечный резистор на 10 килоом. Этого оказалось достаточным, чтобы регулировать выходное напряжение от 1 вольта до примерно 12 вольт.

К сожалению, не на всех шим-контроллерах это возможно. Например, на шим контроллерах процессоров и видеокарт, чтобы была возможность настраивать напряжение, возможность разгона, выходное напряжение сдается программно по несколькоканальной шине.

Итак, зная как выглядит шим-контроллер, элементы, которые нужны, уже можем выпиливать блок питания. Но делать это нужно аккуратно, так как вокруг шим-контроллера есть дорожки, которые могут понадобиться.

Например, можно видеть — дорожка идёт от базы транзистора к шим контроллеру. Её сложно было сохранить, пришлось аккуратно выпиливать плату. Используя тестер в режиме прозвонки и ориентируясь на схему, припаял провода. Также пользуясь тестером, нашел 6 вывод шим-контроллера и от него прозвонил резисторы обратной связи. Резистор находился рфб, его выпаял и вместо него от выхода припаял подстроечный резистор на 10 килоом, чтобы регулировать выходное напряжение, также путем про звонки выяснил, что питание шим-контроллера напрямую связано со входной линией питания.

Припаял штекер для входного напряжения, индикатор напряжения и выходные провода. Подключаем внешнее питание 12 вольт. Загорается индикатор. Уже был настроен на напряжение 9,2 вольта. Попробуем регулировать блок питания отверткой. Пришло время заценить, на что способен блок питания. Взял деревянный брусок и самодельный проволочный резистор из нихромовой проволоки.

Его сопротивление низкое и вместе с щупами тестера составляет 1,7 Ом. Смотрите, что происходит — резистор накаляется до красна, напряжение на выходе практически не меняется, а ток составляет около 4 ампер.

Это так называемое дежурное напряжение. Два источника на 3,3 вольта и 5 вольт. Сделал ему на 3d принтере корпус. Это тоже шим контроллер питания оперативной памяти. Пойдет речь о блоке питания принтера canon, струйный. Они много у кого остаются без дела. Это по сути отдельное устройство, в принтере держится на защелке. Его характеристики: 24 вольта, 0,7 ампера. Понадобился блок питания для самодельной дрели. Он как раз подходит по мощности.

Но есть один нюанс — если его так подключить, на выходе получим всего лишь 7 вольт. Тройной выход, разъёмчик и получим всего лишь 7 вольт. Как получить 24 вольта? Как получить 24 вольта, не разбирая блок? Ну самый простой — замкнуть плюс со средним выходом и получим 24 вольта.

Попробуем сделать. Подключаем блок питания в сеть Берем прибор и пытаемся измерить. Подсоединим и видим на выходе 7 вольт. Необходим самодельный регулятор, чтобы в некоторых пределах можно было регулировать напряжение. От 10 вольт до максимума. Это сделать легко. Что для этого нужно?

Для начала вскрыть сам блок питания. Он обычно проклеен. Как вскрыть его, чтобы не повредить корпус. Не надо ничего колупать, поддевать. Берем деревяшку помассивнее либо есть киянка резиновая. Кладем на твердую поверхность и по шву лупим. Клей отходит. Потом по всем сторонам простучали хорошенько. Чудесным образом клей отходит и все раскрывается.

Достанем плату. Такие бп легко переделать на нужное напряжение и можно сделать также регулируемый. С обратной стороны, если перевернем, есть регулируемый стабилитрон tl С другой стороны увидим средний контакт идет на базу транзистора q Если подаем напряжение, то данный транзистор открывается и на резистивном делителе появляется 2,5 вольта, которые нужно для работы стабилитрона.

И на выходе появляется 24 вольта. Это самый простой вариант. Как его завести можно еще — это выбросить транзистор q51 и поставить перемычку вместо резистора r 57 и всё.

Когда будем включать, всегда на выходе непрерывно 24 вольта. Можно изменить напряжение, сделать с него 12 вольт. Но в частности мастеру, это не нужно. Нужно сделать регулируемый. Как сделать? Данный транзистор выбрасываем и вместо резистор 57 на 38 килоома поставим регулируемый.

Есть старый советский на 3,3 килоома. Можно поставить от 4,7 до 10, что есть.

На сайте радиочипи представлены принципиальные схемы сабвуферов, собранные своими руками

Блок питания необходимая вещь для каждого радиолюбителя, потому, что для питания электронных самоделок нужен регулируемый источник питания со стабилизированным выходным напряжением от 1. Схема изображенная на этом рисунке построена из минимального количества доступных и недорогих деталей. Скачать схему регулируемого блока питания на LM Микросхема LM является регулируемым стабилизатором напряжения со встроенной защитой от короткого замыкания. Стабилизатор напряжения LM рассчитан на ток не более 1.

Блок питания своими руками ⋆ all-audio.pro Простой и надежный блок Если у вас есть NPN-транзисторы типа КТ/КТ/КТ, то подойдет эта.

Где взять 24 вольта в домашних условиях?

Как самому собрать простой блок питания и мощный источник напряжения. Порой приходится подключать различные электронные приборы, в том числе самодельные, к источнику постоянного напряжения 12 вольт. Блок питания несложно собрать самостоятельно в течении половины выходного дня. Поэтому нет необходимости приобретать готовый блок, когда интереснее самостоятельно изготовить необходимую вещь для своей лаборатории. Блок питания 12в Каждый, кто захочет сможет изготовить 12 — ти вольтовый блок самостоятельно, без особых затруднений. Кому-то необходим источник для питания усилителя, а кому запитать маленький телевизор или радиоприемник Шаг 1: Какие детали необходимы для сборки блока питания Для сборки блока, заранее подготовьте электронные компоненты, детали и принадлежности из которого будет собираться сам блок Мост диодный.

Усилитель на кт808а схема

Содержание 1 Как получить нестандартное напряжение 1. Схемы блоков питания. Сборка простого блока питания 3. Например, в ваш допотопный МР3 плеер вмещалась одна батарейка в 1,5 Вольта.

Приведенный в данной статье самодельный лабораторный блок питания изготовлен из широко распространенных элементов. Он практически не требует настройки, работает в широком диапазоне подводимого переменного напряжения , обладает защитой от перегрузки по току.

Лабораторный блок питания для начинающих профессионалов. Хороший лабораторный бп своими руками

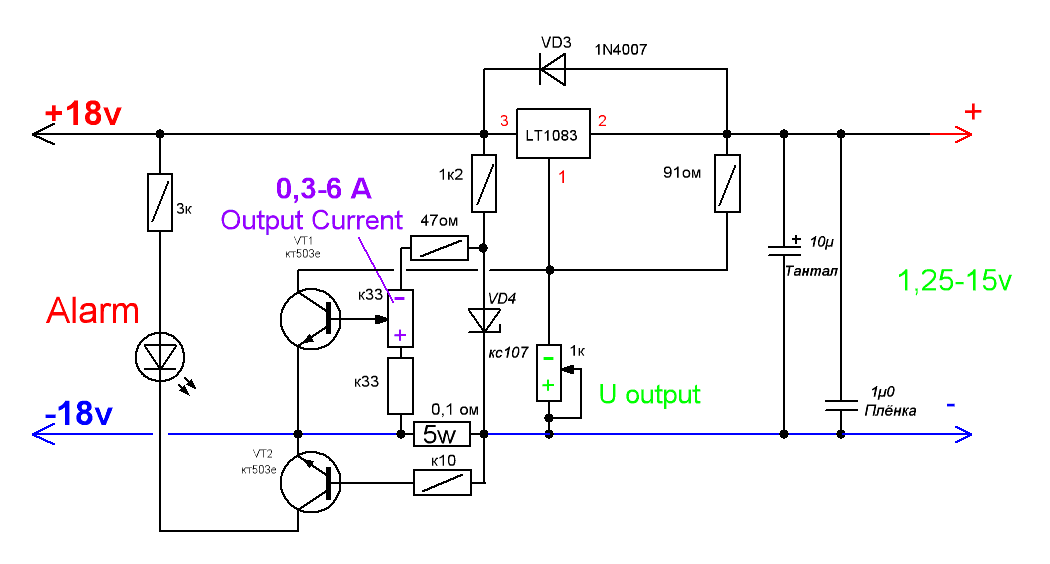

By Игорь , November 29, in Аналоговые блоки питания и стабилизаторы напряжения. Подскажите пожалуйста, где можно найти схему регулируемого стабилизатора с выходным напряжением вольт, и током ампер? Желательно, чтобы схема была без навороченной системы защиты от перегрузки и перегрева. Мы принимаем формат Sprint-Layout 6! Экспорт в Gerber из Sprint-Layout 6.

Мощный стабилизатор напряжения с защитой от КЗ

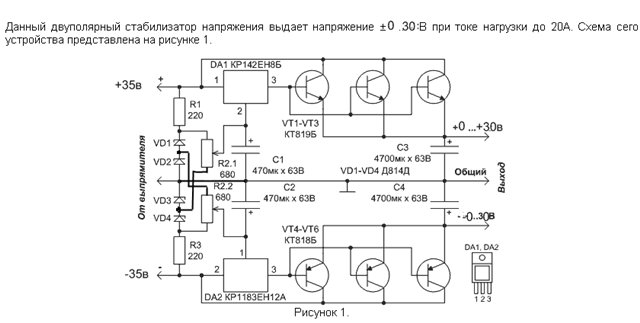

Конечно — смысл есть. Хорошее железо. Такое сейчас где ни попадя не валяется. Можно эпоксидкой, можно пропиточным лаком, можно любым, высокотемпературным полимеризующимся клеем, типа БФ-2 и т. Промазать и в зажатое состояние. На правах рекламы: Ещё один мой БП из серии «Днепрогэс-2». А ошибки в схеме и описании — нарочно или случайно?

блок питания кта схема 12 в выпрямитель блок питания, блок питания кта схема Как сделать плазменную лампу (твс70п1 и п+кт).

Как работает простой и мощный импульсный блок питания. Блок питания схема

Схема простого лабораторного блока питания, на транзисторах, из доступных деталей. Регулировка тока и напряжения присутствует. Для начинающего радиолюбителя самое оно. Видео с характеристиками:.

Простой БП своими руками

ВИДЕО ПО ТЕМЕ: Лабораторный блок питания на Lm317 и транзисторе 2Т808А своими руками за два вечера (часть 1)

Мастер, описание устройства которого в первой части, задавшись целью сделать блок питания с регулировкой, не стал усложнять себе дело и просто использовал платы, которые лежали без дела. Второй вариант предполагает использование еще более распространенного материала — к обычному блоку была добавлена регулировка, пожалуй, это очень многообещающее по простоте решение при том, что нужные характеристики не будут потеряны и реализовать задумку можно своими руками даже не самому опытному радиолюбителю. В бонус еще два варианта совсем простых схем со всеми подробными объяснениями для начинающих. Итак, на ваш выбор 4 способа. Расскажем, как сделать регулируемый блок питания из ненужной платы компьютера. Мастер взял плату компьютера и выпилил блок, питающий оперативку.

Connexion :.

Please turn JavaScript on and reload the page.

Как известно, блок питания едва ли не самое распространенное электронное устройство. Простой блок питания сделать под силу даже начинающим. Но какую схему выбрать? Их столько, что многие теряются. В данной статье коротко рассказано об основных четырех типах схем и даны рекомендации их использования.

В данной статье будет рассмотрена схема простого, но эффективного стабилизатора напряжения с защитой от короткого замыкания на выходе. Основой стабилизатора служит интегральный стабилизатор КХП2, в качестве управляющего транзистора используется n-p-n транзистор КТА. Схема стабилизатора представлена на рисунке 1. Для начала рассмотрим внутреннюю структуру микросхемы КХП2.

Простой лабораторный блок питания 0-24В (КТ801, КТ803)

В радиолюбительской практике всегда необходим лабораторный источник питания с широким диапазоном выходных напряжений и достаточным запасом тока нагрузки.

Предлагается одна из таких несложных конструкций, позволяющая подключать несколько разных устройств одновременно. При ремонте, разработке либо моделировании радиолюбительских конструкций иногда возникает необходимость иметь несколько источников питания.

Предлагаемый блок питания позволяет получить четыре ступени регулируемого стабилизированного напряжения, плюс четыре ступени фиксированного нестабилизированного напряжения.

Также есть возможность одновременно подключать нагрузку по переменному току выборочно от 6 до 28 В. В радиолюбительской литературе встречается много схем (конструкций) лабораторных источников питания с большим диапазоном регулируемого выходного напряжения и большим максимальным током нагрузки.

Однако авторы всегда обходят вниманием тот факт, что чем меньше выходное напряжение, тем, соответственно, меньше и максимальный выходной ток.

Это связано с тем, что чем больше разница между входным и выходным напряжением при одном и том же токе нагрузки, тем большая мощность, рассеиваемая транзистором. Так, например, при входном напряжении 20 В и выходном 15 В падение напряжения на транзисторе составит 5 Вт.

При токе нагрузки 5 А на транзисторе будет выделяться мощность 25 Вт. Если же установить выходное напряжение 5 В при неизменном входном, падение напряжения на транзисторе составит 15 В.

Соответственно, при том же токе нагрузки, равном 5 А, на транзисторе будет выделяться уже 75 Вт мощности, что потребует увеличения площади охлаждающего радиатора, либо применения более мощного силового транзистора.

Чтобы не превысить мощность, рассеиваемую транзистором в данном примере (25 Вт), ток нагрузки при выходном напряжении 5 В не должен превышать 1,66 А.

Чтобы получить максимальный ток нагрузки при уменьшении выходного напряжения, необходимо снижать входное напряжение, выполнив отводы от вторичной обмотки трансформатора.

Схема

Предлагаемая схема (рис. 1) позволяет получить четыре ступени регулируемого стабилизированного выходного напряжения с возможностью получения максимального тока на каждой ступени.

Входное напряжение переключается с помощью SA2.1, SA3.1, в качестве которых используются тумблеры. Преимущество использования тумблеров — малые габариты (по сравнению с галетными переключателями), возможность коммутировать большие токи, двумя тумблерами можно получить четыре варианта выходного напряжения.

Рис. 1. Принципиальная схема лабораторного блока питания.

При изменении входного напряжения потребуется изменять и источник опорного напряжения для каждой ступени. В качестве источника опорного напряжения используется стабилитрон VD2, который питается от отдельного выпрямителя, выполненного на диодной сборке VDS1, подключенного к дополнительной обмотке трансформатора.

Такое подключение стабилитрона улучшает стабильность выходного напряжения при изменении тока нагрузки. Опорное напряжение со стабилитрона через делители R2…R5, переключатели SA2.2, SA3.2 и потенциометр R11 поступает на базу VТ1.

Наличие отдельного выпрямителя и делителя R2…R5 позволяет обойтись одним стабилитроном для получения четырех ступеней опорного напряжения. SA2 и SA3 на схеме показаны в нижнем положении, варианты выходных напряжений — на рис. 2.

Рис. 2. Переключатели режимов напряжений.

На тиристоре VS1 выполнена защита стабилизированного блока питания от КЗ в нагрузке. В цепь нагрузки включен резистор R12, при превышении определенного тока падающее на нем напряжение поступает на управляющий электрод VS1, который открывается, шунтируя опорное напряжение на потенциометре R11.

В результате транзисторы VТ1…VT3 запираются, напряжение на выходе пропадает. Для возврата защиты в исходное состояние необходимо кратковременно нажать кнопку SB1.

Из-за высокого быстродействия защиты при подключении нагрузки, имеющей на входе емкость (начиная от 1,5…2 мкФ), из-за броска зарядного тока происходит ложное срабатывание защиты.

В этом случае необходимо сначала подключить нагрузку, и лишь потом выставить нужное напряжение. Полностью отключить защиту можно с помощью SB2, при этом функцию защиты выполняет только предохранитель FU2 (расположен на передней панели). С клеммы XS6 снимается регулируемое стабилизированное напряжение.

Клемма XS7 подключена к выходу диодного моста VD1 …VD4, напряжение на ней не стабилизировано, и зависит от положения переключателей SA2.1, SA3.1. Здесь можно подключать нагрузку, не требующую стабильности напряжения, защита от КЗ в нагрузке — предохранитель FU2.

Вольтметр РV1 контролирует выходное стабилизированное напряжение, амперметр РА1 — ток нагрузки как стабилизированного, так и нестабилизированного напряжения.

Со вторичной обмотки трансформатора выведены клеммы XS1…XS4, напряжение с которых можно использовать для подключения низковольтного паяльника либо лампы подсветки. Лампа HL1, расположенная на передней панели, индицирует включенное состояние блока питания.

Настройка

Настройка схемы заключается в подборе величины резистора R12, который одновременно выполняет роль шунта амперметра РА1, на максимальный ток отсечки защиты (обычно тиристоры имеют большой разброс по чувствительности), подбору дополнительных резисторов R10, R14 в цепи приборов РА1, РV1 для калибровки показаний шкал приборов.

В авторском варианте при номинале резистора R12 0,2 Ом ток отсечки равнялся 8 А, шкала РА1 — 2,5 А, шкала РV1 — 25 В. Также желательно подобрать резисторы делителей R3, R4, R5 для того, чтобы в крайнем верхнем по схеме положении потенциометра R11 максимальные напряжения на каждом пределе соответствовали заданным.

Детали

Трансформатор ТV1 выполнен на Ш-образном сердечнике сечением 5×2,5 см. Сетевая обмотка I — 836 витков ПЭВ-1 диаметром 0,31 мм, вторичная обмотка II: 6 В — 25 витков, 10В — 42 витка, 12 В — 50 витков ПЭВ-1 диаметром 1,0 мм. Дополнительная обмотка III (40 В) — 155 витков ПЭВ-1 диаметром 0,2 мм. Тумблеры SA1 — ТП1-2, SA2, SA3 — Т3.

В качестве приборов РА1 и PV1 использованы микроамперметры М5-2 с током отклонения 300 мА. Резистор R12 выполнен из отрезка нихромового провода диаметром 1,5 мм.

Транзистор VТ3 установлен на литом радиаторе, диоды VD1…VD4 — на отдельных П-образных радиаторах (рис. 3), остальные детали — на печатной плате размером 100×70 мм. Транзистор VТ1 можно заменить на КТ815, VТ2 — КТ817, VТ3 — КТ808, КТ819.

Блок питания выполнен в корпусе размером 190x140x90 мм (рис. 4). Для улучшения охлаждения на левой боковой стенке корпуса (со стороны расположения радиатора транзистора VТ3), а также на задней стенке просверлены отверстия диаметром 7 мм.

Для получения большего выходного тока необходимо применить трансформатор ТV1 большей мощности, увеличить емкость конденсаторов С2, С3 и, возможно, применить более мощный транзистор VТ3.

Несмотря на простоту конструкции, для автора блок питания уже много лет является неизменным помощником, а тиристорная защита многократно спасала от аварийных режимов не только блока питания, но и в испытуемых устройствах.

В. Кандауров. п. Камышеваха, Луганская обл. Украина. РМ-09-17.

Стабилизированный блок питания

Лучшие смартфоны на Android в 2022 году

Серия iPhone от Apple редко чем удивляет. Когда вы получаете новый iPhone, общее впечатление, скорее всего, будет очень похожим на ваше предыдущее устройство. Однако всё совсем не так в лагере владельцев устройств на Android. Существуют телефоны Android всех форм и размеров, не говоря уже о разных ценовых категориях. Другими словами, Android-телефон может подойти многим. Однако поиск лучших телефонов на Android может быть сложной задачей.

Документация Схемотехника CAD / CAM Статьи

Автомобильная электроника Радио и связь Электроника в быту Схемотехника Компьютерная техника Источники питания

• org/Breadcrumb»>Главная
/
• База знаний
/
• Схемотехника
/
• Источники питания

Описываемый блок питания собран из доступных элементов. Он почти не требует налаживания, работает в широком интервале подводимого переменного напряжения, снабжен защитой от перегрузки по току.

Предлагаемый блок питания позволяет получать выходное стабилизированное напряжение от 1 В почти до значения выпрямительного напряжения с вторичной обмотки трансформатора (см. схему). На транзисторе VT1 собран узел сравнения: с движка переменного резистора R3 на базу подается часть образцового напряжения (задается источником образцового напряжения VD5VD6HL1R1), а на эмиттер — выходное напряжение с делителя R14R15. Сигнал рассогласования поступает на усилитель тока, выполненный на транзисторе VT2, который управляет регулирующим транзистором VT4. Принципиальная схема стабилизированного блока питания показана на рисунке 1.

Рисунок 1 — Стабилизированный блок питания

При замыкании на выходе блока питания или чрезмерном токе нагрузки увеличивается падение напряжения на резисторе R8. Транзистор VT3 открывается и шунтирует базовую цепь транзистора VT2, ограничивая тем самым ток нагрузки. Светодиод HL2 сигнализирует о включении защиты от перегрузки по току.

В случае замыкания включение режима ограничения тока происходит не мгновенно. Дроссель L1 препятствует быстрому нарастанию тока через VT4, а диод VD7 уменьшает бросок напряжения при случайном отключении нагрузки от блока питания.

Для регулирования тока срабатывания защиты в разрыв цепи между резисторами R7 и R9 необходимо включить переменный резистор сопротивлением 250 Ом, а его движок подключить к базе транзистора VT3. Значение тока можно регулировать в пределах от 400 мА до 1. 9 А.

В источнике питания применим любой трансформатор с напряжением на вторичной обмотке от 9 до 40 В. Однако при малом значении напряжения сопротивление резисторов R1, R2, R9, R13-R14 следует уменьшить примерно в два раза и подобрать стабилитроны VD5, VD6 так, чтобы напряжение на резисторе R1 было примерно равно половине напряжения на конденсаторе C2.

Дроссель L1 содержит 120 витков провода ПЭЛ 0.6 мм, намотанных на оправке диаметром 8 мм. Транзистор КТ209М (VT1) заменим на КТ502 с любым буквенным индексов, КТ208(Ж-М), КТ209(Ж-М), КТ3107(А,Б). Вместо транзистора КТ815Г (VT2) можно применить любой серии КТ817 или другой аналогичной структуры с допустимым напряжением коллектор-эмиттер не менее напряжения питания. Транзистор VT4 — КТ803А, КТ808А, КТ809А, серий КТ812, КТ819, КТ828, КТ829 или любой мощный с допустимым током коллектора не менее 5 А и допустимым напряжением коллектор-эмиттер больше напряжения питания. Транзисторы VT2 и VT4 необходимо разместить на теплоотводах. Диоды VD1-VD4 — любые выпрямительные с допустимым прямым током больше 5 А и обратным напряжением не менее напряжения на вторичной обмотке трансформатора. Светодиоды можно применить любого типа.

Узел ограничения тока лучше видоизменить. Для этого следует исключить резистор R7, а резистор R8 поставить переменный. Его сопротивление выбирают таким, чтобы при минимальном токе ограничения падение напряжения на нем составляло около 0.6 В. Рабочий ток резистора должен быть не менее максимального тока ограничения I_max, поэтому его мощность P следует определить по формуле: P=I²_max*R8. Например, для интервала тока ограничения 0.2…2 А сопротивление переменного резистора должно быть 3 Ом, а мощность -12 В.

Нравится

Твитнуть

Теги Источники питания Схемы

Сюжеты Источники питания

Подставка для паяльника с автоматически изменяемой температурой

6764 0

Регулятор температуры для низковольтного паяльника

14144 0

Регулятор мощности на ГРН-1-220

7518 0

Комментарии (0)

Вы должны авторизоваться, чтобы оставлять комментарии.

Вход

Радиолюбительский блок питания

А.Добуш г.Винница

Рано или поздно перед радиолюбителем возникает проблема изготовления универсального блока питания (БП), который пригодился бы на «все случаи жизни». То есть имел достаточную мощность, надёжность и регулируемое в широких пределах выходное напряжение, к тому же защищал нагрузку от «чрезмерного потребления» тока при испытаниях и не боялся коротких замыканий.

Предлагается, по мнению автора, наиболее удовлетворяющий этим условиям достаточно простой для повторения БП, обеспечивающий стабилизированное напряжение 1,5-24 В при выходном токе до ЗА. Кроме того, он может работать в режиме источника тока с возможностью плавной регулировки тока стабилизации в пределах 10-100 мА или с фиксированными значениями тока 0,1 А, 1 А, 3 А.

Рассмотрим схему БП (см. рис.1). Основой её является традиционная схема стабилизатора напряжения, «сердцем» — микросхема КР142ЕН12, которая в настоящее время доступна широкому кругу радиолюбителей. В качестве силового трансформатора выбран довольно мощный унифицированный накальный трансформатор ТН-56, который имеет четыре вторичные обмотки с допустимым током 3,4 А и напряжением каждой 6,3 В. В зависимости от требуемого выходного напряжения переключателем SA2 подключаются две, три или четыре последовательно соединённые обмотки. Это необходимо для уменьшения мощности, рассеиваемой на регулирующем элементе, а, следовательно, повышения КПД устройства и облегчения температурного режима. Действительно, в самом неблагоприятном режиме, при максимальной разности между входным и выходным напряжениями (конечно, если выходное напряжение соответствует диапазону, указанному переключателем SA2) и максимальном токе 3 А рассеиваемая на регулирующем элементе мощность составит:

Pрасс. max = (UВх.max — 2Uvd — UВых.min) * Imax (1)
Pрасс.max = (12,6 — 2 * 0,7 — 1,5) * 3 = 29,1 Вт,

где UВх.max — максимальное входное действующее напряжение данного диапазона; UВых.min — минимальное выходное напряжение данного диапазона; Uvd — падение напряжения на диоде выпрямительного моста. Легко проверить, что без разделения выходного напряжения на диапазоны рассеиваемая регулирующим элементом мощность достигает 70 Вт.

Переменное напряжение выпрямляется диодным мостом VD1-VD4 и сглаживается на конденсаторе C5. Предохранитель FU2 защищает трансформатор при выходе из строя диодов выпрямителя. Транзисторы VT1, VT2 служат для увеличения выходного тока БП и облегчения режима работы интегрального стабилизатора DA1. Резистором R1 задаётся ток через DA1, открывающий VT2:

IDA1 = UБЭVT2 / R1 = 0,7 / 51 = 0,014 А, (2)

где UБЭVT2 — открывающее напряжение эмиттер-база транзистора VT2. При токе 14 мА микросхема DA1 может работать без радиатора. Для повышения стабильности выходного напряжения регулирующее напряжение снимается с линейки резисторов R2-R4, подключенной к выходу микросхемы и подаётся на «управляющий» вывод 01 DA1 через развязывающий диод VD6. Регулировка выходного напряжения осуществляется резисторами: R4 — «ГРУБО» и R3 — «ТОЧНО». Стабилизатор тока выполнен на DA1, токозадающих резисторах R5-R9 и развязывающем диоде VD7. Выбор необходимого дискретного тока стабилизации осуществляется переключателем SA3. Кроме того, на пределе «10-100 мА» возможна плавная регулировка тока резистором R9. При необходимости можно изменить ток стабилизации, изменив номиналы задающих резисторов используя формулу:

R = 1.35 / Iстаб, (3)

где R — сопротивление токозадающего резистора, Ом; Iстаб — ток стабилизации, А. Мощность токозадающих резисторов определяется по формуле:

Р = I&sup2 * R, (4)

где I — ток стабилизации диапазона; R — сопротивление резистора. Реально мощность токозадающих резисторов из соображения надёжности сознательно увеличена. Так резистор R8 типа С5-16В выбран мощностью 10 Вт. В режиме стабилизации тока (переключатель SA3 в положении «3 А») на резисторе рассеивается мощность 3,8 Вт. И если даже поставить пятиваттный резистор, то его загрузка по мощности составит 72% от максимально допустимой. Аналогично R7 типа С5-16В имеет мощность 5 Вт, но также можно применить МЛТ-2. Резистор R6 типа МЛТ-2, но можно поставить МЛТ-1. R9 — проволочный переменный резистор типа ППЗ-43 мощностью 3 Вт. R5 типа МЛТ-1. Эти резисторы надо располагать так, чтобы они охлаждались наилучшим образом и не грели по возможности другие элементы схемы, а также друг друга. Для наглядности регулировки (устанавливаемого тока) на лимбе резистора R9 делают отметки 10, 20, 50, 75 и 100 мА, воспользовавшись внешним миллиамперметром (тестером), подключив его непосредственно к гнёздам БП.

Дополнительные удобства при работе с БП обеспечивает вольтметр pV, в качестве которого используется микроамперметр типа М95 с током полного отклонения 0,15 мА.

Сопротивление резистора R11 подбирается так, чтобы конечному значению шкалы соответствовало напряжение 30 В. Также можно использовать любую другую измерительную головку с током полного отклонения до 1,5 мА, подобрав токоограничительный резистор R11.

В качестве переключателей SA2, SA3 используются галетные — типа 11ПЗНМП. Для увеличения допустимого коммутируемого тока эквивалентные выводы трёх галет запараллелены. Фиксатор установлен в зависимости от количества положений.

Конденсатор C5 сборный и состоит из пяти параллельно включенных конденсаторов типа К50-12 ёмкостью 2000 мкф x 50 В.

Транзистор VT1 установлен снаружи на радиаторе площадью 400 см&sup2. Его можно заменить на КТ803А, КТ808А, VT2 может быть заменён на КТ816Г. Пару транзисторов VT1, VT2 можно заменить одним КТ827А, Б, В или Д (При такой замене диод VD5 можно исключить, т.к. он уже имеется внутри транзистора. A.K.). Диоды VD6, VD7 любые, лучше германиевые с меньшим прямым падением напряжения и допустимым обратным напряжением не менее 30 В. Диоды VD1 — VD4 типа КД206А, КД202А, Б, В или аналогичные устанавливаются на радиаторах.

При самостоятельном изготовлении трансформатора TV1 можно руководствоваться методикой, описанной в [З]. Габаритная мощность трансформатора должна быть не менее 100 Вт, лучше 120Вт. При этом можно будет домотать ещё одну обмотку напряжением 6,3 В. В этом случае добавится ещё один диапазон 24 — 30 В, что обеспечит при токе нагрузки 3 А диапазон регулирования выходного напряжения 1,5-30 В.

Наладка блока питания проводится по известной методике и особенностей не имеет. Правильно собранный БП начинает работать сразу. При работе с БП вначале переключателем SA2 выбирают необходимый диапазон выходного напряжения, резисторами «ГРУБО» и «ТОЧНО» выставляют требуемое выходное напряжение, ориентируясь по показаниям встроенного вольтметра. Переключателем SA3 выбирают предел ограничения тока и подключают нагрузку. Следует отметить, что при всей простоте схемы данный блок питания совмещает два устройства: стабилизатор напряжения плюс стабилизатор тока. БП не боится коротких замыканий и даже может защитить элементы подключаемого к нему электронного устройства, что очень важно при проведении различных испытаний в радиолюбительской практике.

Л И Т Е Р А Т У Р А

1. Нефёдов А.В., Аксёнов А.И., Элементы схем бытовой радиоаппаратуры. Микросхемы: Справочник. — М: Радиосвязь, 1993.
2. Акимов Н.Н., Резисторы, конденсаторы, трансформаторы, дроссели, коммутационные устройства РЭА: Справочник. — Минск.: Беларусь, 1994.
3. Полупроводниковые приёмно-усилительные устройства: Справочник радиолюбителя / Р.М.Терещук, К.М.Терещук. — Киев: Наукова думка, 1988.

Простой лабораторный блок питания 0-24В (КТ801, КТ803)

Схемы БПБлок питания, СхемыНет комментариев для Простой лабораторный блок питания 0-24В (КТ801, КТ803)

Содержание:

В радиолюбительской практике всегда необходим лабораторный источник питания с широким диапазоном выходных напряжений и достаточным запасом тока нагрузки. Предлагается одна из таких несложных конструкций, позволяющая подключать несколько разных устройств одновременно. При ремонте, разработке либо моделировании радиолюбительских конструкций иногда возникает необходимость иметь несколько источников питания. Предлагаемый блок питания позволяет получить четыре ступени регулируемого стабилизированного напряжения, плюс четыре ступени фиксированного не стабилизированного напряжения.

Также есть возможность одновременно подключать нагрузку по переменному току выборочно от 6 до 28 В. В радиолюбительской литературе встречается много схем (конструкций) лабораторных источников питания с большим диапазоном регулируемого выходного напряжения и большим максимальным током нагрузки. Однако авторы всегда обходят вниманием тот факт, что чем меньше выходное напряжение, тем, соответственно, меньше и максимальный выходной ток. Это связано с тем, что чем больше разница между входным и выходным напряжением при одном и том же токе нагрузки, тем большая мощность, рассеиваемая транзистором. Так, например, при входном напряжении 20 В и выходном 15 В падение напряжения на транзисторе составит 5 Вт.



При токе нагрузки 5 А на транзисторе будет выделяться мощность 25 Вт. Если же установить выходное напряжение 5 В при неизменном входном, падение напряжения на транзисторе составит 15 В. Соответственно, при том же токе нагрузки, равном 5 А, на транзисторе будет выделяться уже 75 Вт мощности, что потребует увеличения площади охлаждающего радиатора, либо применения более мощного силового транзистора. Чтобы не превысить мощность, рассеиваемую транзистором в данном примере (25 Вт), ток нагрузки при выходном напряжении 5 В не должен превышать 1,66 А. Чтобы получить максимальный ток нагрузки при уменьшении выходного напряжения, необходимо снижать входное напряжение, выполнив отводы от вторичной обмотки трансформатора.

Схема

Предлагаемая схема (рис. 1) позволяет получить четыре ступени регулируемого стабилизированного выходного напряжения с возможностью получения максимального тока на каждой ступени. Входное напряжение переключается с помощью SA2.1, SA3.1, в качестве которых используются тумблеры. Преимущество использования тумблеров — малые габариты (по сравнению с галетными переключателями), возможность коммутировать большие токи, двумя тумблерами можно получить четыре варианта выходного напряжения.



Рис. 1. Принципиальная схема лабораторного блока питания.

При изменении входного напряжения потребуется изменять и источник опорного напряжения для каждой ступени. В качестве источника опорного напряжения используется стабилитрон VD2, который питается от отдельного выпрямителя, выполненного на диодной сборке VDS1, подключенного к дополнительной обмотке трансформатора. Такое подключение стабилитрона улучшает стабильность выходного напряжения при изменении тока нагрузки. Опорное напряжение со стабилитрона через делители R2…R5, переключатели SA2.2, SA3.2 и потенциометр R11 поступает на базу VТ1. Наличие отдельного выпрямителя и делителя R2…R5 позволяет обойтись одним стабилитроном для получения четырех ступеней опорного напряжения. SA2 и SA3 на схеме показаны в нижнем положении, варианты выходных напряжений — на рис. 2.

Рис. 2. Переключатели режимов напряжений.

На тиристоре VS1 выполнена защита стабилизированного блока питания от КЗ в нагрузке. В цепь нагрузки включен резистор R12, при превышении определенного тока падающее на нем напряжение поступает на управляющий электрод VS1, который открывается, шунтируя опорное напряжение на потенциометре R11.

В результате транзисторы VТ1…VТЗ запираются, напряжение на выходе пропадает. Для возврата защиты в исходное состояние необходимо кратковременно нажать кнопку SB1. Из-за высокого быстродействия защиты при подключении нагрузки, имеющей на входе емкость (начиная от 1,5…2 мкФ), из-за броска зарядного тока происходит ложное срабатывание защиты. В этом случае необходимо сначала подключить нагрузку, и лишь потом выставить нужное напряжение. Полностью отключить защиту можно с помощью SB2, при этом функцию защиты выполняет только предохранитель FU2 (расположен на передней панели). С клеммы XS6 снимается регулируемое стабилизированное напряжение. Клемма XS7 подключена к выходу диодного моста VD1 …VD4, напряжение на ней не стабилизировано, и зависит от положения переключателей SA2. 1, SA3.1. Здесь можно подключать нагрузку, не требующую стабильности напряжения, защита от КЗ в нагрузке — предохранитель FU2.



Вольтметр РV1 контролирует выходное стабилизированное напряжение, амперметр РА1 — ток нагрузки как стабилизированного, так и нестабилизированного напряжения. Со вторичной обмотки трансформатора выведены клеммы XS1…XS4, напряжение с которых можно использовать для подключения низковольтного паяльника либо лампы подсветки. Лампа HL1, расположенная на передней панели, индицирует включенное состояние блока питания.

Настройка

Настройка схемы заключается в подборе величины резистора R12, который одновременно выполняет роль шунта амперметра РА1, на максимальный ток отсечки защиты (обычно тиристоры имеют большой разброс по чувствительности), подбору дополнительных резисторов R10, R14 в цепи приборов РА1, РV1 для калибровки показаний шкал приборов. В авторском варианте при номинале резистора R12 0,2 Ом ток отсечки равнялся 8 А, шкала РА1 — 2,5 А, шкала РV1 — 25 В. Также желательно подобрать резисторы делителей R3, R4, R5 для того, чтобы в крайнем верхнем по схеме положении потенциометра R11 максимальные напряжения на каждом пределе соответствовали заданным.

Детали

Трансформатор ТV1 выполнен на Ш-образном сердечнике сечением 5×2,5 см. Сетевая обмотка I — 836 витков ПЭВ-1 диаметром 0,31 мм, вторичная обмотка II: 6 В — 25 витков, 10В — 42 витка, 12 В — 50 витков ПЭВ-1 диаметром 1,0 мм. Дополнительная обмотка III (40 В) — 155 витков ПЭВ-1 диаметром 0,2 мм. Тумблеры SA1 — ТП1-2, SA2, SA3 — Т3. В качестве приборов РА1 и PV1 использованы микроамперметры М5-2 с током отклонения 300 мА. Резистор R12 выполнен из отрезка нихромового провода диаметром 1,5 мм. Транзистор VТ3 установлен на литом радиаторе, диоды VD1…VD4 — на отдельных П-образных радиаторах (рис. 3), остальные детали — на печатной плате размером 100×70 мм. Транзистор VТ1 можно заменить на КТ815, VТ2 — КТ817, VТ3 — КТ808, КТ819. Блок питания выполнен в корпусе размером 190x140x90 мм (рис. 4). Для улучшения охлаждения на левой боковой стенке корпуса (со стороны расположения радиатора транзистора VТ3), а также на задней стенке просверлены отверстия диаметром 7 мм. Для получения большего выходного тока необходимо применить трансформатор ТV1 большей мощности, увеличить емкость конденсаторов С2, С3 и, возможно, применить более мощный транзистор VТ3. Несмотря на простоту конструкции, для автора блок питания уже много лет является неизменным помощником, а тиристорная защита многократно спасала от аварийных режимов не только блока питания, но и в испытуемых устройствах.

Все своими руками Мощный стабилизатор напряжения с защитой от КЗ

В данной статье будет рассмотрена схема простого, но эффективного стабилизатора напряжения с защитой от короткого замыкания на выходе. Основой стабилизатора служит интегральный стабилизатор К157ХП2, в качестве управляющего транзистора используется n-p-n транзистор КТ808А. Схема стабилизатора представлена на рисунке 1.

Для начала рассмотрим внутреннюю структуру микросхемы К157ХП2. Ее схема представлена на рисунке 2.

Помимо собственно самого стабилизатора микросхема имеет еще две отдельных транзисторных структуры, это транзисторы VT29 и VT30. Их, в параллельном включении, мы и будем использовать, как предварительный каскад усиления для управляющего транзистора VT1 КТ808А. Микросхема имеет функцию плавного включения стабилизатора. Время нарастания выходного напряжения зависит от емкости конденсатора С5 рисунок 1, подключенного к выводу 8 DA1. Наличие плавного нарастания напряжения позволяет намного уменьшить амплитуду импульса тока заряда при работе стабилизатора на емкостную нагрузку. Микросхема имеет внутреннюю защиту от превышения тока нагрузки. Датчиком тока в этом случае является резистор R12. Порог ограничения равен 200мА. И еще одна очень полезная опция у данной микросхемы, это – Вкл\Выкл. Если на вывод 9 DA1 подать напряжение более двух вольт, то стабилизатор включится, если убрать напряжение, то стабилизатор выключится практически полностью. Выходное напряжение закрытого стабилизатора составляет лишь несколько десятков милливольт.

Еще один плюс, это тепловая защита. Защита кристалла от перегрева осуществляется транзистором VT18, на базу которого подана часть образцового напряжения, недостаточная для его открывания при нормальной температуре. При повышении температуры кристалла до +165…180°С транзистор VT18 открывается и шунтирует базовую цепь транзистора VT22.

Работа схемы стабилизатора

При подаче напряжения на схему стабилизатора, это напряжение попадает на коллектора транзисторов VT1, рисунок 1, VT29 и VT30 выводы 12 и 3 микросхемы DA1. Так же это напряжение подается на конденсатор С4, который находится в цепи запуска схемы стабилизатора. В момент подачи напряжения на схему ток заряда этого конденсатора включает стабилизатор микросхемы. На выходе стабилизатора микросхемы, вывод 11, появляется открывающее напряжение, которое через ограничивающий резистор R3 подается на базы транзисторов VT29 и VT30 микросхемы DA1. С эмиттеров, вывод 1 DA1, этих транзисторов сигнал подается на базу мощного транзистора VT1 рисунок 1. Напряжение появится на выходе полной схемы стабилизатора. Часть этого напряжения через резистор R3, величиной более 2В поступит на вывод 9 DA1- On/Off. Теперь уже стабилизатор во включенном состоянии будет удерживаться не током заряда конденсатора С4, а током протекающим через резистор обратной связи R3. Исходя из выше сказанного, становиться понятно, как работает схемы защиты стабилизатора от режима короткого замыкания. При замыкании выходных клемм стабилизатора, верхний вывод резистора R3 оказывается замкнутым на общий провод устройства, напряжение на выводе 9 DA1 пропадает, стабилизатор выключается. Вернуть схему в рабочее состояние можно будет отключением и повторным включением стабилизатора. Можно поставить кнопку «Перезапуск» параллельно конденсатору запуска С4.

Регулировка выходного напряжения осуществляется при помощи переменного резистора R4. Минимальное выходное напряжение стабилизатора равно напряжению внутреннего ИОН и соответствует 1,3 В. Максимальное напряжение зависит естественно от величины входного, но не более 40 вольт, падения напряжения на схеме стабилизатора и величины резистора R5. Если вам не нужно ограничение выходного напряжения, то этот резистор из схемы можно исключить.

Детали и конструкция

В качестве мощного управляющего транзистора VT1 использован транзистор n-p-n структуры КТ808А

Его можно заменить любыми подходящими транзисторами КТ819, КТ827, КТ829, импортными транзисторами из серии ТИР и т.д. и т.п. Конденсатор фильтра С3 лучше использовать танталовый, типа ЭТО, но за неимением можно поставить и обычный электролит. Конденсатор С1 любой. Он стоит параллельно входным клеммам схемы, но физически он должен находиться непосредственно у микросхемы DA1. Как и конденсатор С2, по схеме он стоит параллельно выходу, но так же должен находиться рядом с микросхемой. Усилитель ошибки данной микросхемы имеет большой коэффициент усиления, чем больше Кус, тем больше склонность к возбуждению. Поэтому, как вы выполните монтаж стабилизатора, зависит устойчивость его работы. В конечном счете, от этого зависит надежность работы тех устройств, которые будут питаться от этого стабилизатора.

Внешний вид экспериментального модуля стабилизатора показан на фото 1.

На фото показана экспериментальная плата, но вы, когда будете делать свою, то обязательно придерживайтесь показанной компоновки. Резистор R1 можно расположить на плате, а можно припаять прямо к выводам транзистора VT1. Что бы уменьшить выходное сопротивление стабилизатора, верхний и нижний выводы регулирующей цепочки R4 и R5 необходимо подключать к выходным клемма устройства, чтобы исключить влияние падения напряжения на монтажных проводах, да и о сечении проводов для соответствующего тока нагрузки не забывайте.

Успехов, удачи. К.В.Ю.

Скачать статью.

Скачать “Мощный-стаилизатор-напряжения-с-защитой-от-КЗ” Мощный-стаилизатор-напряжения-с-защитой-от-КЗ. rar – Загружено 932 раза – 126 КБ

Просмотров:4 232

Метки: мощный, напряжения, своими руками, Стабилизатор

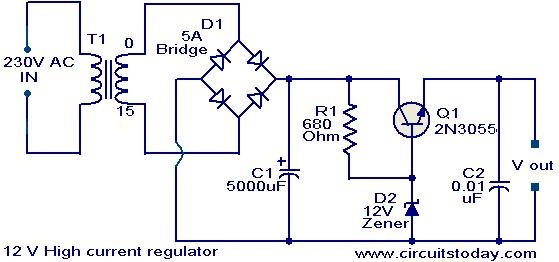

транзисторов — как работает этот блок питания?

Думаю, еще никто не объяснил , как работает . Кто-то определил, что BJT действует как эмиттерный повторитель . Но это не как , а как топология ответ.

Поскольку вы спрашиваете, «чем это лучше, чем просто использование стабилитрона с резистором», я предполагаю, что вы уже понимаете секцию резистора и стабилитрона. Остается объяснить только добавленный BJT.

Когда биполярный транзистор находится в активной области, падение Vbe не сильно меняется независимо от тока коллектора. Итак, если вы знаете напряжение на базе биполярного транзистора, тогда вы знаете также напряжение на эмиттере. Для кремниевых NPN BJT (большинство из них) это будет примерно на 0,7 В меньше базового напряжения. Таким образом, фиксация базы фиксирует эмиттер на несколько более низкое значение (пока мы игнорируем коллектор). Короче говоря, эмиттер примерно на «падение диода» меньше, чем база.

Теперь добавим коллектор. Это напрямую связано с блоком питания. Все это означает, что ток коллектора (если есть) может исходить прямо от шины питания с низким импедансом, а НЕ от вашего источника стабилитрона. Для этой схемы не очень важно, насколько высокое напряжение там существует — например, она работает примерно так же хорошо с 12 В, как и с 20 В. (За исключением раннего эффекта.) Единственным ограничением здесь является способность биполярного транзистора «выдерживать» напряжение на выводах коллектора и эмиттера. Большинство биполярных транзисторов могут выдерживать напряжение 30 В и более, но вы всегда можете посмотреть его в таблице данных, чтобы быть уверенным — ищите напряжение пробоя VCE (или VCEO). Таким образом, коллектор просто привязан к нему, чтобы у него был готовый источник питания. тока от источника питания, который имеет большую токоподатливость.

Теперь нагрузка подключается к эмиттеру, а затем к земле. Это замыкает цепь от резистора к базе, затем к эмиттеру, через нагрузку там, а затем к земле, которая начинает подавать крошечный ток в нагрузку. Но этот ток также обеспечивает необходимый ток рекомбинации, чтобы обеспечить протекание гораздо большего (из-за значения BJT beta ) тока коллектора, который теперь ТАКЖЕ добавляется к току, выходящему из эмиттера в нагрузку. Таким образом, нагрузка теперь имеет гораздо большее соответствие току от цепи, получая большую часть лишнего от коллектора и почти ничего от базы. Это может быть разница в 100 и более раз. Так что хорошо здесь то, что схема стабилитрон+резистор равна еле загружается , хотя нагрузка требует много тока.

Предположим, нагрузке требуется 100 мА. Только в схеме стабилитрон + резистор все это должно проходить через резистор. И это добавит дополнительное падение напряжения на нем или же почти или полностью лишит стабилитрон тока, необходимого для поддержания его напряжения. Но при установленном биполярном транзисторе с коллектора может поступать 99 мА или даже 99,9 мА, минуя резистор стабилитрона. Тем не менее, возможно, 1 мА или, возможно, 0,1 мА все еще потребуется резистору стабилитрона для обеспечения базового рекомбинационного тока биполярного транзистора. Но это НАМНОГО меньше, и это почти наверняка не приведет к голоданию стабилитрона. (Они часто работают при токе 10 мА, что делает подачу базового тока биполярного транзистора от 0,1 мА до 1 мА гораздо менее сложным, чем если бы вы рассматривали возможность подачи 100 мА от резистора стабилитрона!)

Фактически, путь коллектор-эмиттер биполярного транзистора обеспечивает большую часть необходимого тока, оставляя гораздо меньшую его часть для нагрузки резистора стабилитрона. И это почти всегда хорошо здесь.

Также обратите внимание, что разница напряжений в 0,7 В, о которой я упоминал ранее, ДЕЙСТВИТЕЛЬНО немного зависит от тока коллектора. Так что регулирование не идеально. Если нагрузка требует 1 мА, а затем требует 100 мА, напряжение, которое она получает на эмиттере, немного сдвинется. Но хорошо здесь то, что изменение составляет всего около 60 мВ для каждого 10-кратного изменения тока нагрузки. Таким образом, даже при изменении от 1 мА до 100 мА напряжение на эмиттере сдвинется примерно на 120 мВ (поскольку между 1 мА и 100 мА есть два коэффициента 10). Часто это вполне терпимо и составляет хорошо блок питания для многих применений.

РЕДАКТИРОВАТЬ: @DewaldSwanepoel:

Это действительно должен быть принятый ответ.

Хе-хе. Спасибо. Я пытался на самом деле ответить на вопрос, а не просто доказать, что я могу распознать закономерность. Немного разницы. Но ОП выбирает.

Не могли бы вы пояснить, как можно было бы выбрать значение резистора и конкретный биполярный транзистор для вашего приложения?

Каждый стабилитрон будет иметь спецификацию в спецификации для требуемого рабочего тока. (Или диапазон рабочих токов.) Отклонение от рекомендуемых значений означает, что само напряжение стабилитрона может больше не соответствовать другим спецификациям, поэтому лучше использовать его по назначению.

Предположим, вы выбрали 1N4735A, который является стабилитроном \$6.2\:\textrm{V}\$. Он протестирован при \$41\:\textrm{мА}\$, но на диаграмме показаны кривые для токов от \$5\:\textrm{мА}\$ до \$20\:\textrm{мА}\$. Это говорит о том, что вы должны использовать его в одном из них. Импеданс стабилитрона обычно немного улучшает (хорошо), если вы используете их горячее или с немного большим током.

Также будет базовый ток для BJT при полной нагрузке. Или ни одного, если нет. Предположим, что BJT должен выдерживать нагрузку в $200\:\textrm{mA}\$. Допустим, шина напряжения равна \$12\:\textrm{V}\$, поэтому BJT, возможно, придется сбрасывать \$7\:\textrm{V}\$ через \$V_{CE}\$. Затем, возможно, придется рассеять до \$1,4\:\textrm{W}\$. И такие BJT могут показывать только \$\beta=50\$ или около того. Таким образом, мы планируем базовый ток до \$4\:\textrm{мА}\$.

Таким образом, нам нужно обрабатывать базовый ток, изменяющийся от \$0\:\textrm{мА}\$ до \$4\:\textrm{мА}\$. Я бы порекомендовал выбрать, возможно, ток \$20\:\textrm{мА}\$ для стабилитрона. Таким образом, общий ток через резистор будет равен \$24\:\textrm{мА}\$, при этом все \$24\:\textrm{мА}\$ проходят через стабилитрон, когда биполярный транзистор не загружен, чтобы просто \$24\:\textrm{мА}\$ $20\:\textrm{mA}\$ через стабилитрон при максимальной нагрузке BJT. Это изменение невелико, поэтому опорное напряжение, которое BJT видит , должно выдержать, хорошо.

Таким образом, в этом случае резистор будет:

$$ R= \frac{12\:\textrm{V} — 6,2\:\textrm{V}}{24\:\textrm{мА}} \приблизительно 242\:\Omega$$

Можно выбрать либо \$220\:\Omega\$, либо \$270\:\Omega\$. Любой был бы в порядке.

Я видел, что в некоторых схемах используется Дарлингтон, но какие именно соображения?

Дарлингтон будет падать больше напряжения, попадая на эмиттер, так что ваш выбор напряжения стабилитрона должен учитывать это. Основная другая деталь заключается в том, что Дарлингтону потребуется меньший базовый ток.

Предположим, что в приведенных выше обстоятельствах максимальный требуемый ток равен \$1\:\textrm{A}\$. В этом случае мы можем запланировать \$\beta\примерно 40\$, а базовый ток — \$25\:\textrm{мА}\$. Это намного больше, чем мы можем ожидать для того стабилитрона, о котором я упоминал. Это слишком много, чтобы иметь дело с. Итак, здесь мы можем выбрать Дарлингтон с \$\beta=500\$, что означает, что мы вернулись к базовому току, который составляет около \$2\:\textrm{мА}\$, что теперь совершенно нормально. Конечно, нам пришлось бы использовать более высокое напряжение стабилитрона, так что это был бы другой выбор стабилитрона. Но это идея.

Я бы предположил, что для диода вы просто хотите выбрать диод напряжение пробоя стабилитрона на 0,7 В выше желаемого выходное напряжение?

Грубо говоря, да. Вам действительно нужно выяснить, каким будет падение база-эмиттер в BJT или Darlington. Более высокое соответствие току требует большего падения. Вы можете увидеть от \$600\:\textrm{mV}\$ до более чем \$900\:\textrm{mV}\$, в зависимости от BJT и обстоятельств. И значительно больше, чем у Дарлингтона. Используйте таблицы данных, чтобы оценить это.

Кроме того, есть ли у этой схемы преимущества перед простым использованием напряжения? регулятор как LM317?

Для большинства целей? Возможно нет. Но есть проблемы с доступностью, количеством поставщиков деталей, стоимостью, количеством сквозных отверстий (если это то, что вы делаете) и другими факторами, которые могут заставить вас сделать выбор в пользу одного из них. Одна вещь, которую вы получаете здесь, — это контроль над выбранным вами BJT. Но вы также можете добавить BJT вокруг LM317. Так что, возможно, LM317 все же выиграет.

Как сделать блок питания на 5 вольт. Блок питания

Несколько раз в комментариях, а потом и в личном сообщении меня спрашивали об обзорах блоков питания на определенное напряжение. Я ответил, что попробую взять такие БП на обзор и протестировать.
Сегодня обзор блока питания на 5 вольт.
Но просто делать обзор было бы совсем скучно, поэтому в этот раз я постараюсь рассказать, какие компоненты в блоке питания за что отвечают и на что следует обратить внимание при выборе блока питания.

В отзыве будет много букв и не очень много фото. И хотя я постараюсь писать на понятном языке, но могу сорваться и начать выражаться неприличными словами типа — синфазность, насыщение, утечка и т.д. Если вам что-то не понятно, то просто спросите и я объясню 🙂

Изначально планировал заказать два блока питания, на разную мощность, 18 и 36 ватт, но потом решил, что 18 совсем неинтересно и заказал только вариант на 36 ватт, его и будем рассматривать.

Начну отзыв как всегда с упаковки, так как упаковка соответствует товару.
Блок питания пришел в коробке из коричневого картона, на которой была сделана маркировка, указывающая, что перед нами блок питания на напряжение 5 вольт и ток 7,2 ампера.

Судя по маркировке, блоки питания в таком корпусе изготавливаются на разную мощность и разное напряжение. Мне уже попадался как блок питания на 12 вольт в таком корпусе.
Характеристики блока питания, указанные на наклейке.
Входное напряжение 100-240 Вольт
Частота сети — 50/60Гц.
Выходное напряжение — 5 Вольт
Выходной ток (максимальный) — 7,2 Ампер
Максимальная мощность — 36 Вт. Написано, что вообще, что под этим подразумевалось в данном случае, не совсем понятно.

Блок питания сравнительно небольшой, высота примерно соответствует высоте спичечного коробка и составляет 37мм.
Масса блока питания всего 133 грамма (в общем, чем больше этот параметр, тем лучше, хотя и косвенно).
Длина 85 мм, ширина 58 мм.

Вход, выход и земля подключаются к одной клеммной колодке.
Клеммная колодка имеет крышку, открывается не полностью, буквально немного отсутствует, рядом расположен подстроечный резистор для регулировки выходного напряжения и светодиод индикации включения питания.

Поскольку снаружи у блока питания нет ничего интересного, кроме блестящего перфорированного корпуса, защищающего от поражения электрическим током и помех, давайте посмотрим, что внутри и как это все работает.
Откручиваем пару винтов и добираемся до внутренностей.
Внешне претензий нет. Первое, что говорит о культуре производства, это монтаж. Если детали стоят ровно, на плате нет пустых мест, а габаритные компоненты зафиксированы клеем (ну или герметиком), то чаще всего это признаки хорошего БП, а не плохого.
Здесь все установлено аккуратно, но пустые места все же присутствуют, хотя их немного.

Внешний осмотр завершен, теперь можно перейти к более подробному описанию.
Начнем с того, что в этом блоке питания используется пассивное охлаждение компонентов.
Часть тепла передается алюминиевому корпусу, выполняющему роль радиатора. Это довольно классический принцип охлаждения для таких блоков питания.
Кстати, можно повысить эффективность охлаждения, прикрепив блок питания к чему-то, что рассеивает тепло. Не рекомендуется монтировать такой блок питания на теплоизоляционную поверхность или делать это только при снижении нагрузки.

Тепло передается на корпус от двух частей, это высоковольтный транзистор и выходной диод, о них я расскажу позже. Между компонентами и корпусом была нанесена теплопроводящая паста, а сами компоненты прижаты стальной пластиной.

Теперь давайте рассмотрим отдельные детали типичного блока питания и я попытаюсь объяснить, какие из них за что отвечают.
1. Клеммная колодка, ну тут все понятно, отвечает за подключение входных и выходных проводов. при больших токах используется несколько одноименных выводов, например, два плюсовых и два минусовых. Здесь на этом немного сэкономили, так как выходной ток до 7,2 Ампера, а клемма на полюс всего одна. Не скажу, что это критично, но лучше, когда нагрузку можно распределить.
2. Входной фильтр.
3. Диодный мост, выпрямляющий сетевое напряжение, иногда устанавливается на радиатор (если выполнен отдельным компонентом), но в маломощных в этом нет необходимости.
4. Конденсатор входного выпрямителя
5. Высоковольтный транзистор
6. Трансформатор
7. Диод выходного выпрямителя.
8. Фильтр выходной мощности
9. Блок стабилизации и регулировки выходного напряжения.

Далее я покажу и опишу вышеперечисленные узлы более подробно.
Фильтр входного питания. На самом деле нужно больше для фильтрации помех, проникающих из блока питания в сеть. Если у вас радиоприемник звонит при включении импульсного блока питания, то сначала проверьте, есть ли в нем такой фильтр.
Полная версия включает в себя дроссель с двумя обмотками, два конденсатора x-типа (желтые на фото), два конденсатора Y-типа (обычно маленькие синего цвета). В фильтр помех также входит конденсатор, соединяющий первичную и вторичную стороны блока питания, и соединяющий минус выходных клемм с корпусом, но они имеют большее влияние на гашение выходных шумов.
Из-за этих конденсаторов Y1 незаземленный блок питания обычно «кусается».
С дросселем и конденсаторами Х все просто, чем больше индуктивность и емкость, тем лучше, иногда даже применяют двухкаскадные фильтры (два дросселя).
В некоторых случаях фильтр упрощают, оставляя только дроссель, один конденсатор типа Х и один или два типа Y1 (между первичной и вторичной сторонами БП и между минусом БП и корпусом). Это тоже вполне нормальное решение, но иногда вместо дросселя ставятся «специально обученные перемычки», или вообще снимается фильтр, этого делать нельзя, помехи гарантированы.
В данном случае мы видим «эконом-вариант», но вполне работоспособный, его можно было и не дорабатывать, а вместо правильных конденсаторов Y1 производитель установил обычные высоковольтные конденсаторы (2,2нФ 2кВ). Это небезопасно, так как в случае пробоя таких конденсаторов выход БП будет соединен со входом и может произойти поражение электрическим током. его может пробить скачок напряжения, вызванный, например, мощным грозовым разрядом вблизи ЛЭП.
Вывод, фильтр вполне жизнеспособен, но для безопасной работы лучше заменить синие конденсаторы с маркировкой CY на плате на правильные конденсаторы Y1, либо заземлить корпус БП.
К сожалению, наверное 90% недорогих БП так грешат.
Также перед фильтром питания в импульсных блоках питания установлен специальный терморезистор, ограничивающий скачок тока при включении. Здесь его нет, вернее его роль частично выполняет дроссель, это не очень хорошо, но в данном случае терпимо, при высоком БП (и соответственно больших конденсаторах) он обязателен, и в особо тяжелых случаях есть даже специальная цепь, которая после включения замыкается.
Работает так: пока термистор холодный, его сопротивление велико и он ограничивает ток, после включения нагревается и его сопротивление падает, и больших потерь он не вносит. А вот если отключить блок питания, а потом включить, не дожидаясь остывания термистора, то бросок тока почти не будет ограничен.

После входного фильтра установлен диодный мост, который выпрямляет переменный ток, затем постоянный ток поступает на электролитический конденсатор.
Диодный мост тоже может быть разным, либо из отдельных диодов, либо как отдельный компонент, иногда даже устанавливается на радиатор. В этом случае используются 4 отдельных диода. Для такого блока питания вполне достаточно самых классических диодов, 1N4007. В дешевых блоках питания обычно используется один диод, это очень плохо, так как входной конденсатор малоэффективен. Входной электролитический конденсатор
. Ну тут все просто, чем больше емкость (в разумных пределах), тем лучше.
Для блока питания, рассчитанного только на 230 (±10%), требуется конденсатор емкостью, равной блоку питания. Те. если блок питания 90 ватт, то конденсатор ставится на 100 мкФ.
Для блоков питания, рассчитанных на расширенный диапазон 100-240 Вольт, емкость этого конденсатора должна быть в 2-3 раза больше.
В данном случае используется конденсатор 47 мкФ на напряжение 450 вольт (это очень хорошо, обычно используются конденсаторы на 400 вольт). Для входного напряжения 230 вольт его мощности более чем достаточно (при мощности блока питания 36 ватт), но маловата для работы при напряжении 100-150 вольт.
Емкость конденсатора влияет на следующие характеристики.
1. Диапазон входного напряжения, при котором блок питания нормально работает.
2. Срок службы конденсатора, из-за больших пульсаций конденсатор меньшей емкости стареет раньше, чем больше емкость, тем дольше он проживет.
3. Увеличение емкости положительно влияет на КПД блока питания, хотя и слабо.

высоковольтный транзистор. Ну тут особо нечего сказать. 9009+3 Разве что тут есть правило — чем больше, тем лучше. Параметры транзистора должны быть оптимальными для применяемой микросхемы ШИМ-регулятора.
Может повлиять максимальное напряжение, для этого транзистора оно 600 Вольт, для этой схемы это вполне нормально, встречал иногда 800 Вольт, но это очень редко.
Также влияет версия корпуса. Бывают в полностью пластиковом корпусе, а иногда и с металлической частью, тогда транзистор крепится к радиатору/корпусу через изолирующую прокладку. Мне лично больше нравится вариант с полностью изолированным корпусом.

Силовой трансформатор.
Если сильно упростить, то здесь действует правило — чем больше, тем лучше.
В данном БП используется схема «обратноходового преобразователя», т. е. сначала открывается транзистор, «прокачивает» трансформатор (на самом деле не совсем трансформатор, но это неважно), затем транзистор закрывается и энергия от трансформатора «накачивается» в нагрузку через выходной диод.
Почему я написал про упрощение, дело в том, что габариты трансформатора зависят не только от мощности, но и от частоты блока питания. Чем выше частота, тем меньший трансформатор можно использовать, но большинство бытовых блоков питания работают в диапазоне 60–130 кГц, поэтому правило все еще действует.
Есть более высокочастотные регуляторы, но высокая частота требует очень качественных материалов для трансформатора, потому что цена такого БП будет намного выше.
Я видел трансформаторы размером с половину спичечного коробка в дешевых блоках питания ATX мощностью 250-300 Вт, но это была не очень удачная работа. высокая частота но просто дикая экономия 🙁
Иногда спрашивают, можно ли перестроить БП с 5 Вольт на 9, или с 19 на 12?
Чаще всего нельзя, так как трансформатор имеет определенное соотношение витков в первичная и вторичная обмотки, а перестроенный БП не будет работать в оптимальном режиме. или вообще не будет, так как трансформатор имеет еще одну обмотку, от которой питается микросхема ШИМ-регулятора и напряжение на этой обмотке так же зависит от напряжения на прочие обмотки
В данном блоке питания трансформатор полностью соответствует заявленной мощности.

Выходной выпрямительный диод.
От этого диода довольно сильно зависит надежность блока питания, одно из правил — диод должен быть рассчитан на ток в 2,5-3 раза превышающий максимальный выходной ток блока питания. В нашем случае это 7,2×3=21,6
В данном блоке питания используется диодная сборка, состоящая из двух диодов. По документации диод рассчитан на 20 Ампер (2х10) и напряжение 100 Вольт.
По току соответствует требуемым параметрам, а по напряжению значительно превышает требуемые.
Обычно для БП на 5 Вольт достаточно, чтобы диод был рассчитан на 45-60, для БП на 12 Вольт на 100 Вольт, для 24 Вольт нужно 150 Вольт.
Но на самом деле слишком хорошо тоже плохо. Я объясню почему.
Диоды Шоттки очень хорошая штука, у них небольшой перепад, быстрое переключение, что положительно сказывается на КПД блока питания и его нагреве.
Но в отличие от обычных диодов они имеют более выраженное отличие зависимости падения на нем от максимального напряжения, на которое рассчитан диод. Те. 45-вольтовый диод легко имеет падение в 1,5 раза меньше, чем 100-вольтовый диод. То есть в этом БП лучше смотрелся бы диод на 30-40 Ампер и 60 Вольт, КПД был бы выше, а цена была бы почти такой же.
Тех. на самом деле в этом БП используется хороший диод с большим запасом по напряжению, он надежный, думаю, что если сгорит, то один из последних, но просто не совсем оптимальный.

Выходной фильтр и блок стабилизации.
Начнем с того, что здесь тоже есть свои правила, например суммарная емкость конденсаторов желательна из расчета 1000 мкФ на 1 Ампер выходного тока, но по факту БП вполне нормально работает даже при 2-х кратном уменьшенная емкость. Не менее важно максимальное напряжение, на которое рассчитаны конденсаторы, и их тип.
Выходное напряжение обычно желательно:
Для БП 5 вольт — 16, в крайнем случае 10 вольт, ни в коем случае 6,3
На 12 Вольт — 25, в крайнем случае 16.
На 24 Вольта, 35, ни в коем случае не 25.
Конденсаторы должны быть с малым внутренним сопротивлением (LowESR) и рассчитаны на 105 градусов, тогда будет работать долго.
В этом БП конденсаторы имеют емкость 1000мкФ, что дает в сумме 2000мкФ, поэтому максимальный длительный ток не желателен выше 4-5 Ампер. можно убрать ненадолго больше, но срок службы конденсаторов сократится.
Кстати, в этом блоке питания есть место для установки нормальных конденсаторов диаметром 10мм, хотя сейчас ставятся маленькие диаметром 7мм.
Выходной дроссель, ну тут уж точно, чем больше, тем лучше. но следует учитывать, что важен не только размер, но и ток, на который рассчитан дроссель. Если дроссель намотать тонким проводом, то он будет нагреваться. А если феррит, на котором намотан дроссель, перегревается, то его характеристики резко ухудшаются (при превышении определенной температуры). Примерно по такому принципу работают индукционные паяльники, потом зло превратили в добро, но это тема для другого обзора.
Здесь используется не очень мощный дроссель, к нему мы вернемся позже при испытаниях.
Цепь стабилизации выходного напряжения. О нем я напишу чуть позже, так как он расположен в нижней части печатной платы, сверху расположен только подстроечный резистор для точной установки выходного напряжения и светодиод, показывающий, что блок питания включен и работает (иногда это не одно и то же :).

Постепенно мы подошли к более «тонкой» электронике. В данном БП основная часть компонентов расположена снизу, сбоку от дорожек, в связи с тем, что используются безвыводные (SMD) компоненты. В блоке питания могут использоваться и обычные детали, особого значения это не имеет, поэтому, по большому счету, особого внимания на это обращать не стоит.
Но стоит обратить внимание на установку платы. Плата должна быть изготовлена ​​качественно, выводы пропаяны и перекусаны. а не слоняться в разные стороны наобум. Желательно, чтобы флюс был смыт, хотя бы основная его часть.
К этому БП особых претензий нет, заслуженные 4 балла. Я бы не сказал, что это идеально, это скорее нормально.
У меня вообще есть привычка лакировать плату после монтажа и мойки, но это встречается только у топовых брендов и то чаще у промышленных устройств.
Немного огорчило отсутствие защитного выреза под оптроном, разделяющего высоковольтную и низковольтную части. Желательно, чтобы между близким расположением проводников по разные стороны блока питания были разрезы, это повышает безопасность.

На печатной плате я нарисовал принципиальную схему. По большому счету я взял схему одного из рассмотренных ранее БП и внес необходимые дополнения и коррективы, так как большинство этих блоков питания построено по похожей (если не одинаковой) схемотехнике.

Шунт из нескольких SMD резисторов под номерами 9, 19, 21, 22, 23 предназначен для измерения тока через высоковольтный транзистор, это необходимо для защиты блока питания от перегрузки и короткого замыкания. Когда блок питания выходит, он чаще всего уходит в мир иной вместе с высоковольтным транзистором, ШИМ-контроллером и резистором, который стоит между транзистором и контроллером.
Пайка аккуратная, к тому же компоненты приклеены, это уже один из «признаков» более-менее нормальных блоков питания.

В данном БП используется ШИМ-контроллер неизвестного происхождения, но он полностью совпадает по выводам с контроллером 63D39, который в свою очередь аналогичный.
В небольших блоках питания используются три типа схемных решений
1. Микросхема ШИМ-контроллера + высоковольтный полевой транзистор.
2. Мощная микросхема ШИМ-контроллера, имеющая внутри и полевой транзистор, и шунт (иногда вместо шунта измеряется падение на полевом транзисторе в открытом состоянии)
примеры — TOP Powerintegrations, Viper и др.
3. Автогенератор, микросхем нет, иногда нет защиты от перегрузки по току.
Первые два типа по сути одинаковые, третий намного хуже, если вы увидели небольшой чип, то 99% у вас БП первого типа. Если на плате есть высоковольтный транзистор и рядом с ним еще 1-2 транзистора, но меньшего размера, то это 99% автогенератор.
Применил здесь правильное решение, без комментариев.

Вторичная сторона отвечает за выпрямление и стабилизацию выходного напряжения.
Некоторые заблуждаются, считая, что за стабильность выходного напряжения отвечает первичная сторона (хотя есть и такие варианты питания). Именно вторичная сторона отвечает за точность стабилизации выходного напряжения, так как она управляет поведением первичной.
За стабилизацию отвечает маленькая микросхема под названием TL431, на этом фото она в очень маленьком корпусе с тремя выводами под названием V3. Данная микросхема представляет собой управляемый стабилитрон, при подаче напряжения с выхода блока питания на эту микросхему она управляет включением оптопары (на фото сверху платы она между трансформатором и транзистором), который передает команду ШИМ-контроллеру и тот уже управляет мощностью БП, регулируя ее так, чтобы выходное напряжение было стабильным.
Напряжение на микросхему подается через делитель, иногда всего через два резистора, а иногда добавляется подстроечный резистор, с помощью которого можно изменять выходное напряжение в небольших пределах.
Существует еще одно заблуждение, что при выходе из строя блока питания обычно страдает то, что подключено. Скажу так, теоретически возможно, но на деле бывает ОЧЕНЬ редко. Также при выходе из строя БП реже всего страдает вторичная сторона, чаще всего все беды происходят на первичной (высоковольтной) стороне.
Иногда некоторые производители не стабилизируют выходное напряжение с помощью специальной микросхемы и оптопары, но это не очень хорошо. Более того, у меня даже есть обзор блока питания, где оптрон есть, но он никуда не подключен.
Влияет даже на то, как разведены дорожки, по которым измеряется выходное напряжение, это критично, особенно при больших токах.
А вообще, если рядом с выходом БП стоит оптопара и маленькая трехногая микросхема, то этот БП скорее всего с правильной стабилизацией.

Для лучшего понимания, что такое первичная (она же «горячая») сторона и вторичная (она же «холодная») сторона, на схеме я разделил стороны двумя цветами, черным цветом обозначены компоненты, которые относятся к двум сторонам в то же время.

Для начала первое включение (надо было когда-нибудь включить). все заработало и ничего не сгорело :).
При включении БП показал выходное напряжение 5,12 Вольта.
Проверяем диапазон регулировки, он 4.98-5,19 Вольт, что вполне нормально.
После этого выставляем заявленные 5 вольт на выходе.

Для проверки блока питания использую уже известный моим читателям «стенд», состоящий из:

Ручки и лист бумаги

Как и в предыдущие разы, провожу ступенчатые тесты по 20 минут каждый, поднимая ток нагрузки после успешного испытания. Щуп осциллографа находится в положении 1:1.

Первый тест проводится без нагрузки, напряжение 5 вольт, пульсаций почти нет.
2. Нагрузка 2 Ампера, напряжение 5 Вольт, пульсации на уровне 30-40мВ, отлично.

1. Нагрузка 4 Ампера, напряжение 5 Вольт, пульсации около 40мВ, отлично.
2. Нагрузка 6 Ампер, напряжение немного просело до 4,99 Вольта, пульсации почти не изменились и составляют около 40мВ, отлично.

1. Ток нагрузки 7,2 Ампера, напряжение 4,99 Вольта, но очень сильно выросли пульсации. Это плохо.
Рост пульсаций связан не только с током нагрузки, а скорее с нагревом дросселя (точнее, его перегревом). Выше я писал, что сердечник дросселя (и трансформатора) меняет свои характеристики при нагреве выше определенной температуры. В этом случае дроссель начинает работать как кусок проволоки, почти ничего не фильтруя. Если трансформатор так перегреется, то он в конечном итоге пойдет за другим блоком питания. Именно по измерению температур я делаю выводы о том, в каком режиме работает БП и какова его максимальная мощность.
Катушка индуктивности в этом блоке питания намотана тонким проводом, поэтому имеет большое сопротивление и сильно нагревается.
Ради эксперимента охладил дроссель и еще раз замерил пульсации под нагрузкой. на всякий случай сделал фото экрана осциллографа «в реальном времени», а не в режиме удержания.
2. Ток нагрузки 7,2 Ампера, дроссель охлаждается до 88 градусов (хотя я невольно охладил немного весь БП, но в основном охладил дроссель), пульсации максимум 50мВ.

По результатам испытаний была составлена ​​небольшая таблица температур основных элементов данного блока питания.
Немного о температурах.
Не бойтесь температуры ниже 100 градусов для транзисторов и диодов, при таких температурах они чувствуют себя вполне нормально.
Гораздо критичнее температура трансформатора и дросселя, а также электролитических конденсаторов. В этом БП после 1 часа 40 минут тестирования (последняя колонка + 20 минут под максимальным током) выходные конденсаторы нагрелись до 104,2 градусов, это очень плохо, но судя по температуре дросселя 142 градуса, думаю что именно он дал основной «вклад» в этот результат и при его замене температура конденсаторов значительно упадет.
Вообще диоды и транзисторы могут нормально работать при 130-140 градусах, но думаю это большая температура. Раньше в наших справочниках писали — запрещено эксплуатировать компоненты при превышении более чем одного из параметров, стараюсь не превышать вообще никаких параметров.
В этом БП самый греющийся компонент это выходной дроссель, температуры остальных компонентов даже при максимальном токе и после долгого прогрева находятся на безопасном уровне, я даже удивился, что диод так мало прогрелся .
При измерении температур измерялась температура самого компонента, а не радиатора, на котором он установлен, это дает более точное понимание процесса.

Резюме.
pros
Блок питания отлично держит выходное напряжение, при этом это самый лучший результат среди протестированных мной блоков питания.
Уровень пульсаций можно было бы считать очень хорошим, если бы не перегрев дросселя на максимальном токе и последующее увеличение пульсаций.
Общий нагрев БП в допустимых пределах.
неплохое в целом качество изготовления БП.
Входной конденсатор 450 вольт

Минусы
Дроссель «непропорционален» выходному току БП, перегрев.
Выходные конденсаторы настроены на низкую емкость.
Применены не правильные Y, а обычные высоковольтные.

Мое мнение. Этот блок питания можно вполне безопасно эксплуатировать при токе нагрузки до 5-6 Ампер, но при замене выходной катушки индуктивности и конденсаторов можно спокойно работать длительное время при токе 7 Ампер. Во время теста я кратковременно нагрузил его током 7,5 Ампер, он работал абсолютно без проблем. те. Этот БП имеет запас мощности.
Жаль, что снова сэкономили на конденсаторах, соединяющих первичную и вторичную стороны БП и поставили обычные высоковольтные, но судя по моей практике разбора недорогих БП, это делается очень часто 🙁
Очень порадовал с точностью стабилизации выходного напряжения, при изменении тока нагрузки от холостого хода до 7,5 ампер, выходное напряжение уменьшилось всего на 10мВ, это просто отлично, честно говоря, не ожидал.
В общем, такой конструктор БП с хорошим потенциалом, но буквально «просящий» доработок.

Пока это все. Надеюсь, немного помог тем, кто испытывает трудности с выбором блоков питания. Отчасти обзор является ответом на многие вопросы, которые мне задают в личку и в комментариях, но в планах продолжить (скорее дополнить) этот обзор-объяснение, но уже с другим блоком питания, заметно более мощным. Второй блок питания тоже заказан на обзор по просьбам читателей и надеюсь, что он уже где-то едет ко мне.

Как всегда приветствую вопросы и предложения в комментариях 🙂

И еще, что должно быть в нормальном БП

А если кратко по пунктам, то:
Клеммник, при большом токе лучше когда на выходе клеммы более одной пары.
Термистор (покажу в другом обзоре), в маломощном БП желателен, в мощном обязателен.
Входной дроссель, требуется, если вы не хотите помех на радио. и только в сети.
Конденсатор электролитический входной, не менее 400 вольт, если 450, то вообще отличный, емкость как минимум равна мощности БП в ваттах.
Высоковольтный транзистор, тут все проще, меньше 600 вольт (с такой схемотехникой) я еще не видел.
Трансформатор, если грубо, то чем больше, тем лучше. при работе проверяйте нагрев, если греется больше 95-100 градусов — плохо.
Диод выходной, данные в тексте, ток не менее чем в 2,5-3 раза больше выходного, напряжение не менее 100 Вольт для БП 12 Вольт и не менее 45-60 Вольт для БП 5 Вольт
Выходные конденсаторы — Чем больше емкость (но в разумных пределах), тем лучше, но не менее 470 мкФ на 1 Ампер, лучше 1000 мкФ на 1 Ампер. Конденсаторы должны быть LowESR 105 градусов и напряжением не менее 10 Вольт для 5В БП и 25В для 12В БП.
Выходной дроссель, тем более. тем лучше. Но с максимальным током, соответствующим выходному току БП.
Наличие регулировки выходного напряжения необязательно, но приветствуется.
Обязательно наличие стабилизации на вторичной стороне.
Обязательно ШИМ-контроллер, а не транзисторная схема.
Все элементы должны быть хорошо прижаты к радиатору/корпусу.
ДОЛЖЕН быть предохранитель.
Убедитесь, что между сторонами БП установлены правильные конденсаторы типа Y (наличие надписи Y1 на конденсаторе)
Общая аккуратность сборки говорит о контроле со стороны производителя, если БП изначально был собран «криво», то от него уже трудно ожидать хороших результатов.

Именно по этим критериям я оцениваю качество блока питания

Товар предоставлен для написания отзыва магазином. Отзыв публикуется в соответствии с пунктом 18 Правил сайта.

Планирую купить +180 Добавить в избранное Понравился обзор +169+360

Те новички, которые только начинают осваивать электронику, спешат соорудить что-то сверхъестественное, вроде микробжуков для прослушки, лазерного резака из DVD-привода и так далее… и так далее… Как насчет сборки блок питания с регулируемым выходным напряжением? Такой блок питания является незаменимым предметом в мастерской каждого любителя электроники.

С чего начать сборку блока питания?

Для начала необходимо определиться с требуемыми характеристиками, которым будет удовлетворять будущий блок питания. Основными параметрами блока питания являются максимальный ток ( Imax ), которое он может отдать в нагрузку (питаемое устройство) и выходное напряжение ( U вых ), которое будет на выходе блока питания. Также стоит определиться, какой блок питания нам нужен: регулируемый или нерегулируемый .

Регулируемый блок питания — это блок питания, выходное напряжение которого можно изменять, например, в диапазоне от 3 до 12 вольт. Если нам нужно 5 вольт — повернули ручку регулятора — на выходе получили 5 вольт, нужно 3 вольта — снова повернули — на выходе получили 3 вольта.

Нерегулируемый источник питания — это источник питания с фиксированным выходным напряжением, которое нельзя изменить. Так, например, известный и широко распространенный блок питания «Электроника» Д2-27 нерегулируемый и имеет на выходе 12 вольт напряжения. Также к нерегулируемым блокам питания относятся всевозможные зарядные устройства для сотовых телефонов, адаптеры модемов и роутеров. Все они, как правило, рассчитаны на одно выходное напряжение: 5, 9, 10 или 12 вольт.

Понятно, что для начинающего радиолюбителя наибольший интерес представляет именно регулируемый блок питания. Их можно запросить огромное количество как самодельных, так и промышленных устройств, рассчитанных на разное напряжение питания.

Далее необходимо определиться со схемой блока питания. Схема должна быть простой, легко повторяемой начинающими радиолюбителями. Здесь лучше остановиться на схеме с обычным силовым трансформатором. Почему? Потому что найти подходящий трансформатор достаточно легко как на радиорынках, так и на старой бытовой электронике. Сделать импульсный блок питания сложнее. Для импульсного блока питания необходимо изготовить множество намоточных деталей, таких как высокочастотный трансформатор, фильтрующие дроссели и т. д. Также импульсные блоки питания содержат больше электронных компонентов, чем обычные блоки питания с силовым трансформатором.

Итак, схема предлагаемого для повторения блока питания регулируемого блока показана на рисунке (кликните для увеличения).

Параметры источника питания:

Выходное напряжение ( U вых ) — от 3,3…9 В;

Максимальный ток нагрузки ( Imax ) — 0,5 А;

Максимальная амплитуда пульсаций выходного напряжения 30 мВ;

Защита от перегрузки по току;

Защита от появления перенапряжения на выходе;

Высокая эффективность.

Блок питания можно модифицировать для увеличения выходного напряжения.

Принципиальная схема блока питания состоит из трех частей: трансформатора, выпрямителя и стабилизатора.

Трансформатор. Трансформатор Т1 понижает переменное сетевое напряжение (220-250 вольт), подаваемое на первичную обмотку трансформатора (I), до напряжения 12-20 вольт, которое снимается со вторичной обмотки трансформатора (II) . Также по совместительству трансформатор служит гальванической развязкой между сетью и питаемым устройством. Это очень важная особенность. Если вдруг трансформатор по какой-либо причине выйдет из строя (скачок напряжения и т.п.), то сетевое напряжение не сможет попасть на вторичную обмотку и, следовательно, на питаемое устройство. Как известно, первичная и вторичная обмотки трансформатора надежно изолированы друг от друга. Это обстоятельство снижает риск поражения электрическим током.

Выпрямитель. Со вторичной обмотки силового трансформатора Т1 на выпрямитель поступает пониженное переменное напряжение 12-20 вольт. Это уже классика. Выпрямитель состоит из диодного моста VD1, выпрямляющего переменное напряжение со вторичной обмотки трансформатора (II). Для сглаживания пульсаций напряжения после выпрямительного моста стоит электролитический конденсатор С3 емкостью 2200 мкФ.

Регулируемый импульсный стабилизатор.

Схема импульсного стабилизатора собрана на достаточно известной и доступной микросхеме DC/DC преобразователя — MC34063 .

Для ясности. MC34063 — это специальный ШИМ-контроллер, предназначенный для переключения преобразователей постоянного тока в постоянный. Этот чип является ядром регулируемого импульсного регулятора, который используется в этом блоке питания.

MC34063 оснащен блоком защиты от перегрузки и короткого замыкания в цепи нагрузки. Выходной транзистор, встроенный в микросхему, способен отдавать в нагрузку до 1,5 ампер тока. На базе специализированной микросхемы МС34063 можно собрать как повышающие ( повышающий ) и понижающий ( понижающий ) преобразователи постоянного тока. Также возможно построить регулируемые импульсные стабилизаторы.

Особенности импульсных стабилизаторов.

Кстати импульсные стабилизаторы имеют более высокий КПД по сравнению со стабилизаторами на микросхемах серии КР142ЕН ( Кренки ), LM78xx, LM317 и т.д. И хотя блоки питания на этих микросхемах очень просты в сборке, они менее экономичны и требуют установки радиатора охлаждения.

Для MC34063 не требуется радиатор. Стоит отметить, что данную микросхему довольно часто можно встретить в устройствах, работающих автономно или использующих резервное питание. Использование импульсного стабилизатора повышает КПД устройства, а, следовательно, снижает потребление электроэнергии от аккумулятора или аккумуляторной батареи. За счет этого увеличивается время автономной работы устройства от резервного источника питания.

Думаю теперь понятно что такое хороший импульсный стабилизатор.

Детали и электронные компоненты.

Теперь немного о деталях, которые потребуются для сборки блока питания.

Силовые трансформаторы ТС-10-3М1 и ТП114-163М

Подойдет и трансформатор ТС-10-3М1 с выходным напряжением около 15 вольт. В магазинах радиодеталей и на радиорынках можно найти подходящий трансформатор, главное, чтобы он соответствовал указанным параметрам.

Чип MC34063 . MC34063 доступен в стандартном корпусе для сквозного монтажа DIP-8 (PDIP-8) и для поверхностного монтажа SO-8 (SOIC-8). Естественно, в корпусе SOIC-8 микросхема меньше, а расстояние между выводами около 1,27 мм. Поэтому сделать печатную плату для микросхемы в корпусе SOIC-8 сложнее, особенно тем, кто только недавно начал осваивать технологию изготовления печатных плат. Поэтому микросхему MC34063 лучше брать в DIP-корпусе, который больше по размерам, а расстояние между выводами в таком корпусе 2,5 мм. Легче будет сделать печатную плату для корпуса DIP-8.

Дроссели. Дроссели L1 и L2 можно изготовить самостоятельно. Для этого потребуются два кольцевых магнитопровода из феррита 2000НМ размером К17,5 х 8,2 х 5 мм. Стандартный размер означает: 17,5 мм. — внешний диаметр кольца; 8,2 мм. — внутренний диаметр; и 5 мм. — высота кольцевого магнитопровода. Для намотки дросселя понадобится провод ПЭВ-2 сечением 0,56 мм. На каждое кольцо необходимо намотать по 40 витков такого провода. Витки провода должны быть равномерно распределены по ферритовому кольцу. Перед намоткой ферритовые кольца необходимо обернуть лакотканью. Если под рукой нет лакоткани, то можно обмотать кольцо скотчем в три слоя. Стоит помнить, что ферритовые кольца уже можно красить — покрывать слоем краски. В этом случае не нужно оборачивать кольца лакотканью.

Кроме самодельных дросселей, можно использовать и готовые. В этом случае процесс сборки блока питания ускорится. Например, в качестве дросселей L1, L2 можно использовать эти индуктивности поверхностного монтажа (SMD — дроссель).

Как видите, на верхней части их корпуса указано значение индуктивности — 331, что соответствует 330 микрогенри (330 мкГн). Также в качестве L1, L2 подходят готовые дроссели с радиальными выводами для обычного монтажа в отверстия. Они выглядят так.

Значение индуктивности на них маркируется либо цветовым кодом, либо числовым. Для блока питания подходят индуктивности с маркировкой 331 (т.е. 330 мкГн). Учитывая допуск ±20%, который допускается для элементов бытового электрооборудования, подходят и дроссели с индуктивностью 264 — 396 мкГн. Любой дроссель или дроссель рассчитан на определенный постоянный ток. Как правило, его максимальное значение ( IDC max ) указано в даташите на сам дроссель. Но это значение не указано на самом корпусе. В этом случае можно ориентировочно определить значение максимально допустимого тока через дроссель по сечению провода, которым он намотан. Как уже было сказано, для самостоятельного изготовления дросселей L1, L2 требуется провод сечением 0,56 мм.

Дроссель L3 самодельный. Для его изготовления потребуется ферритовый магнитопровод. 400HH или 600HH диаметром 10 мм. Вы можете найти это в винтажных радиоприемниках. Там он используется как магнитная антенна. От магнитопровода нужно отломить кусок длиной 11 мм. Это достаточно легко сделать, феррит легко ломается. Можно просто плотно зажать необходимый сегмент пассатижами и отломить лишний магнитопровод. Также можно зажать магнитопровод в тисках, а затем резко ударить по магнитопроводу. Если с первого раза не получается аккуратно разорвать магнитопровод, то можно повторить операцию.

Затем полученный кусок магнитопровода необходимо обмотать слоем бумажной ленты или лакоткани. Далее наматываем на магнитопровод 6 витков сложенного пополам провода ПЭВ-2 сечением 0,56 мм. Для того, чтобы провод не разматывался, обматываем его сверху изолентой. Те проволочные выводы, с которых начиналась намотка индуктора, впоследствии впаиваются в схему в том месте, где показаны точки на изображении Л3. Эти точки указывают на начало намотки катушек проводом.

Дополнения.

В зависимости от потребностей в конструкцию могут быть внесены определенные изменения.

Например, вместо стабилитрона VD3 типа 1N5348 (напряжение стабилизации — 11 вольт) в схеме можно установить защитный диод — супрессор 1.5KE10CA .

Подавитель — это мощный защитный диод, аналогичный по функциям стабилитрону, однако основная его роль в электронных схемах — защитная. Супрессор предназначен для подавления высоковольтных импульсных помех. Подавитель обладает высокой скоростью и способен гасить мощные импульсы.

В отличие от стабилитрона 1N5348, супрессор 1.5KE10CA имеет высокое быстродействие, что несомненно скажется на работоспособности защиты.

В технической литературе и в среде общения радиолюбителей супрессор может называться по-разному: защитный диод, ограничительный стабилитрон, ТВС-диод, ограничитель напряжения, ограничительный диод. Подавители часто можно встретить в импульсных блоках питания — там они служат защитой от перенапряжения питаемой цепи при неисправностях импульсного блока питания.

О назначении и параметрах защитных диодов можно узнать из статьи о супрессоре.

Глушитель 1,5KE10 С А имеет букву ОТ в названии и является двунаправленным — полярность его установки в цепи значения не имеет.

Если есть необходимость в блоке питания с фиксированным выходным напряжением, то переменный резистор R2 не устанавливают, а заменяют проволочной перемычкой. Нужное выходное напряжение подбирается с помощью постоянного резистора R3. Его сопротивление рассчитывается по формуле:

U вых = 1,25 * (1 + R4 / R3)

После преобразований получается более удобная для расчетов формула:

R3 = (1,25 * R4) / (U вых — 1,25 )

Если использовать эту формулу, то для U вых = 12 вольт нужен резистор R3 сопротивлением около 0,42 кОм (420 Ом). При расчете значение R4 берется в килоомах (3,6 кОм). Результат для резистора R3 тоже получается в килоомах.

Для более точной установки выходного напряжения U вых вместо R2 можно установить подстроечный резистор и более точно установить требуемое напряжение с помощью вольтметра.

При этом следует учесть, что стабилитрон или супрессор следует устанавливать с напряжением стабилизации на 1…2 вольта больше, чем расчетное выходное напряжение ( U вых ) источника питания. Так, для блока питания с максимальным выходным напряжением, равным, например, 5 вольтам, следует установить супрессор 1,5КЕ 6V8 CA или аналогичный.

Производство печатных плат.

Печатная плата блока питания может быть выполнена по-разному. Два способа изготовления печатных плат в домашних условиях уже были описаны на страницах сайта.

Самый быстрый и удобный способ сделать печатную плату с помощью маркера для печатных плат. Маркер нанесен Edding 792 . Он показал себя с лучшей стороны. Кстати, печатка для этого блока питания сделана именно этим маркером.

Второй способ подойдет тем, у кого в запасе много терпения и твердой руки. Это технология изготовления печатной платы корректирующим карандашом. Эта достаточно простая и доступная технология пригодится тем, кто не смог найти маркер для печатных плат, но не умеет делать платы с помощью ЛУТ или не имеет подходящего принтера.

Третий способ похож на второй, только с использованием цапонлака — Как сделать печатную плату с цапонлаком?

В общем, есть из чего выбрать.

Настройка и проверка блока питания.

Чтобы проверить работоспособность блока питания, его нужно предварительно, конечно же, включить. Если нет искр, дыма и хлопков (это вполне реально), то скорее всего БП исправен. Сначала держитесь от него на некотором расстоянии. Если вы ошиблись при установке электролитических конденсаторов или выставили их на меньшее рабочее напряжение, то они могут «лопнуть» — взорваться. Это сопровождается разбрызгиванием электролита во все стороны через защитный клапан на корпусе. Так что не торопитесь. Вы можете прочитать больше об электролитических конденсаторах. Не поленитесь прочитать — пригодится не раз.

Внимание! Во время работы силовой трансформатор должен находиться под высоким напряжением! Не суй туда пальцы! Не забывайте о правилах техники безопасности. Если вам нужно что-то изменить в схеме, то сначала полностью отключите блок питания от сети, а потом уже делайте это. Другого пути нет — будьте осторожны!

В завершение всей этой истории хочу показать готовый блок питания, который сделал сам.

Да у него еще нет корпуса, вольтметра и прочих «плюшек», облегчающих работу с таким прибором. Но, несмотря на это, он работает и уже успел сжечь офигенный трехцветный мигающий светодиод из-за своего тупого хозяина, который любит напропалую крутить регулятор напряжения. Желаю вам, начинающим радиолюбителям, собрать нечто подобное!

Как самому собрать простой блок питания и мощный источник напряжения.
Иногда приходится подключать различные электронные устройства, в том числе самодельные, к источнику постоянного тока 12 вольт. Блок питания легко собрать самостоятельно за полдня. Поэтому нет необходимости приобретать готовый блок, когда интереснее сделать нужную вещь для своей лаборатории самостоятельно.

Любой, кто хочет, сможет без особого труда изготовить 12-вольтовый блок самостоятельно.
Кому-то нужен источник для питания усилителя, а кому-то для питания небольшого телевизора или радио. ..
Шаг 1: Какие детали нужны для сборки блока питания…
Для сборки блока подготовьте заранее электронный комплектующие, детали и принадлежности, из которых будет собран сам блок….
-Плата печатная.
— Четыре диода 1N4001 или аналогичные. Мост диодный.
— Стабилизатор напряжения LM7812.
— Трансформатор понижающий маломощный на 220 В, вторичная обмотка должна иметь напряжение 14В — 35В переменного тока, с током нагрузки от 100 мА до 1А, в зависимости от того, какую мощность необходимо получить на выходе.
— Конденсатор электролитический емкостью 1000мкФ — 4700мкФ.
— Конденсатор 1мкФ.
— Два конденсатора по 100 нФ.
— Обрезать провода.
-Радиатор, при необходимости.
Если вам нужно получить максимальную мощность от блока питания, вам необходимо подготовить соответствующий трансформатор, диоды и радиатор для чипа.
Шаг 2: Инструменты….
Для изготовления блока потребуются инструменты для монтажа:
-Паяльник или Паяльная станция
-Щипцы
-Пинцет монтажный
— Инструмент для зачистки проводов
— Устройство для всасывания припоя.
-Отвертка.
И другие полезные инструменты.
Шаг 3: Схема и многое другое…

Чтобы получить 5-вольтовый стабилизированный блок питания, вы можете заменить стабилизатор LM7812 на LM7805.
Для увеличения нагрузочной способности более чем на 0,5 ампера потребуется радиатор для микросхемы, иначе от перегрева она выйдет из строя.
Однако, если вам нужно получить от источника несколько сотен миллиампер (менее 500 мА), то без радиатора можно обойтись, нагрев будет незначительным.
Дополнительно в схему добавлен светодиод для визуальной проверки работоспособности блока питания, но можно обойтись и без него.

Цепь питания 12В 30А .
При использовании одного стабилизатора 7812 в качестве стабилизатора напряжения и нескольких мощных транзисторов данный блок питания способен обеспечить выходной ток нагрузки до 30 ампер.
Пожалуй, самая дорогая часть этой схемы — силовой понижающий трансформатор. Напряжение вторичной обмотки трансформатора должно быть на несколько вольт больше стабилизированного напряжения 12В, чтобы обеспечить работу микросхемы. Необходимо иметь в виду, что не следует стремиться к большей разнице между значениями входного и выходного напряжения, так как при таком токе теплоотвод выходных транзисторов значительно увеличивается в размерах.
В схеме трансформатора используемые диоды должны быть рассчитаны на большой максимальный прямой ток, примерно 100А. Максимальный ток, протекающий через микросхему 7812 в цепи, не будет превышать 1А.
Шесть составных транзисторов Дарлингтона типа TIP2955, включенных параллельно, обеспечивают ток нагрузки 30А (каждый транзистор рассчитан на ток 5А), такой большой ток требует соответствующего размера радиатора, каждый транзистор пропускает через себя одну шестую часть нагрузки Текущий.
Для охлаждения радиатора можно использовать небольшой вентилятор.
Проверка блока питания
При первом включении не рекомендуется подключать нагрузку. Проверяем работу схемы: к выходным клеммам подключаем вольтметр и измеряем напряжение, оно должно быть 12 вольт, либо значение очень близко к нему. Далее подключаем нагрузочный резистор 100 Ом, с мощностью рассеивания 3 Вт, или аналогичную нагрузку — типа лампы накаливания от автомобиля. При этом показания вольтметра не должны измениться. При отсутствии на выходе напряжения 12 вольт отключите питание и проверьте правильность монтажа и исправность элементов.
Перед установкой проверьте исправность силовых транзисторов, так как при пробитом транзисторе напряжение с выпрямителя поступает напрямую на выход схемы. Чтобы этого не произошло, проверьте на короткое замыкание силовые транзисторы, для этого мультиметром измерьте сопротивление между коллектором и эмиттером транзисторов отдельно. Эту проверку необходимо проводить перед их установкой в ​​цепь.

Источник питания 3 — 24В

Схема питания выдает регулируемое напряжение в диапазоне от 3 до 25 вольт, с максимальным током нагрузки до 2А, при уменьшении токоограничивающего резистора на 0,3 Ом, ток можно увеличить до 3 ампер и более.
Транзисторы 2N3055 и 2N3053 устанавливаются на соответствующие радиаторы, мощность ограничительного резистора должна быть не менее 3 Вт. Регулировка напряжения управляется операционным усилителем LM1558 или 1458. При использовании ОУ 1458 необходимо заменить элементы стабилизатора, подающие напряжение с 8 контакта на 3 ОУ с делителя на резисторы 5,1К.
Максимальное постоянное напряжение для питания ОУ 1458 и 1558 составляет 36 В и 44 В соответственно. Силовой трансформатор должен выдавать как минимум на 4 вольта больше стабилизированного выходного напряжения. Силовой трансформатор в схеме имеет выходное напряжение 25,2 вольт переменного тока с отводом посередине. При переключении обмоток выходное напряжение снижается до 15 вольт.

Схема блока питания 1,5 В

Схема блока питания для получения напряжения 1,5 В использует понижающий трансформатор, мостовой выпрямитель со сглаживающим фильтром и микросхему LM317.

Схема регулируемого блока питания от 1,5 до 12,5 В

Схема блока питания с регулировкой выходного напряжения для получения напряжения от 1,5 вольт до 12,5 вольт, в качестве регулирующего элемента используется микросхема LM317. Его необходимо установить на радиатор, на изолирующую прокладку, чтобы исключить короткое замыкание на корпус.

Схема источника питания с фиксированным выходным напряжением

Схема источника питания с фиксированным выходным напряжением 5 или 12 вольт. В качестве активного элемента используется микросхема LM 7805, LM7812 установлена ​​на радиатор для охлаждения нагрева корпуса. Выбор трансформатора показан на левой стороне таблички. По аналогии можно сделать блок питания на другие выходные напряжения.

Схема блока питания 20 ватт с защитой

Схема предназначена для небольшого трансивера самоделки, автор DL6GL. При разработке блока ставилась задача иметь КПД не менее 50%, номинальное напряжение питания 13,8В, максимальное 15В, при токе нагрузки 2,7А.
По какой схеме: импульсный блок питания или линейный?
Импульсные блоки питания маловаты и КПД хороший, но неизвестно как поведет себя в критической ситуации, скачках выходного напряжения. ..
Несмотря на недостатки выбрана линейная схема регулирования: достаточно большой трансформатор, не высокий КПД нужно охлаждение и т.д.
Применяемые детали от самодельного блока питания 1980-х годов: радиатор с двумя 2N3055. Не хватало только регулятора напряжения µA723/LM723 и нескольких мелких деталей.
Стабилизатор напряжения собран на микросхеме µA723/LM723 в штатном включении. Выходные транзисторы Т2, Т3 типа 2N3055 установлены на радиаторах для охлаждения. Потенциометром R1 устанавливается выходное напряжение в пределах 12-15В. Переменным резистором R2 устанавливают максимальное падение напряжения на резисторе R7, равное 0,7В (между выводами 2 и 3 микросхемы).
Применяется к блоку питания тороидальный трансформатор(может быть любой на ваше усмотрение).
На микросхеме МС3423 собрана схема, срабатывающая при превышении напряжения (выбросов) на выходе блока питания, регулировкой R3 устанавливается порог срабатывания напряжения на ножке 2 с делителя R3/R8 / Р9(опорное напряжение 2,6В), с выхода 8 подается напряжение на открытие тиристора ВТ145, вызывающее короткое замыкание, приводящее к срабатыванию предохранителя 6. 3а.

Для подготовки блока питания к работе (предохранитель 6.3а пока не задействован) установите выходное напряжение, например, 12,0В. Нагрузить агрегат нагрузкой, для этого можно подключить галогенную лампу 12В/20Вт. Установите R2 так, чтобы падение напряжения было 0,7 В (ток должен быть в пределах 3,8 А 0,7 = 0,185 Ом x 3,8).
Настраиваем работу защиты от перенапряжения, для этого плавно устанавливаем выходное напряжение 16В и подстраиваем R3 для срабатывания защиты. Далее выставляем выходное напряжение в норму и устанавливаем предохранитель (перед этим ставим перемычку).
Описываемый блок питания можно перестроить под более мощные нагрузки, для этого установите более мощный трансформатор, дополнительные транзисторы, элементы обвязки, выпрямитель на свое усмотрение.

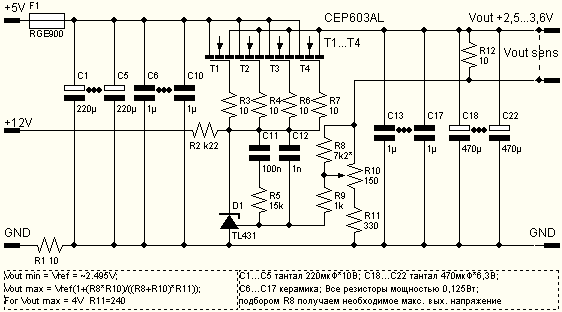

Самодельный блок питания 3,3в

Если нужен мощный блочный блок питания, на 3,3 вольта, то его можно сделать, переделав старый блок питания от ПК или воспользовавшись приведенными выше схемами. Например, в цепи питания 1,5 В заменить резистор 47 Ом большего номинала, или поставить для удобства потенциометр, настраивая его на нужное напряжение.

Трансформаторный блок питания на КТ808

У многих радиолюбителей до сих пор валяются старые советские радиодетали, которые валяются без дела, но которые можно с успехом применить и они будут служить вам верой и правдой долгое время, одна из известных схем УА1Ж, которая ходит по интернету. Много копий и стрел сломано на форумах при обсуждении, что лучше полевой транзистор или обычный кремниевый или германиевый, какую температуру нагрева кристалла они выдерживают и какой из них надежнее?
У каждой стороны свои аргументы, но можно достать детали и сделать еще один простой и надежный блок питания. Схема очень проста, она защищена от перегрузки по току и при параллельном соединении трех КТ808 может отдавать ток 20А, автор использовал такой блок с 7 параллельными транзисторами и отдал в нагрузку 50А, при этом емкость конденсатора фильтра 120000 мкф, напряжение вторичной обмотки 19в. Нужно учитывать, что контакты реле должны коммутировать такой большой ток.

При правильном монтаже просадка выходного напряжения не превышает 0,1 вольта

Блок питания на 1000в, 2000в, 3000в

Если нам нужен высоковольтный источник постоянного напряжения для питания лампы выходного каскада передатчика, что мы должны использовать для этого? В интернете много разных схем блоков питания на 600в, 1000в, 2000в, 3000в.
Первое: для высокого напряжения применяют схемы от трансформаторов как на одну фазу, так и на три фазы (при наличии в доме источника трехфазного напряжения).
Второе: для уменьшения габаритов и веса применена бестрансформаторная схема питания, непосредственно сеть 220 вольт с умножением напряжения. Самый большой недостаток этой схемы в том, что между сетью и нагрузкой нет гальванической развязки, так как выход подключается к этому источнику напряжения, соблюдая фазу и ноль.

Схема имеет повышающий анодный трансформатор Т1 (на требуемую мощность, например, 2500 ВА, 2400В, ток 0,8 А) и понижающий трансформатор накаливания Т2 — ТН-46, ТН-36 и т. д. Для исключения бросков тока при включении и защиты диодов при заряде конденсаторов используется включение через гасящие резисторы R21 и R22.
Диоды в высоковольтной цепи зашунтированы резисторами для равномерного распределения Uобр. Расчет номинала по формуле R (Ом) = ПИВх500. C1-C20 для устранения белого шума и уменьшения скачков напряжения. Мосты типа КБУ-810 можно использовать и как диоды, подключив их по указанной схеме и соответственно взяв нужное количество, не забывая о шунтировании.
R23-R26 для разрядки конденсаторов после отключения электроэнергии. Для выравнивания напряжения на последовательно соединенных конденсаторах параллельно ставятся выравнивающие резисторы, которые рассчитываются из соотношения на каждый 1 вольт приходится 100 Ом, но при большом напряжении резисторы оказываются достаточно большой мощности и вам здесь приходится маневрировать, учитывая, что напряжение холостого хода больше на 1, 41,

Еще по теме

Трансформаторный блок питания 13,8 вольт 25 а своими руками для КВ трансивера.

Ремонт и доработка китайского блока питания для питания адаптера.

Возникла необходимость запитать собранный измерительный щуп от индивидуального компактного маломощного блока питания со стабилизированным напряжением 5 вольт. Был китайский БП, который выдавал на выходе 100 мА, а там было 8 вольт.

А внутри адаптера кабеля питания я обнаружил встроенный миниатюрный стабилизатор. А это пять вольт.

Всего электронных компонентов четыре: диод, два конденсатора и стабилизатор. На входе 9 вольт постоянного тока, на выходе 5 и уже стабилизировано.

Схема проста. Его основой является импортный стабилизатор 78Л05 в ​​корпусе ТО-92 со следующими техническими характеристиками:

• Выходное напряжение +5 вольт.
• Выходной ток 100 мА.
• Рекомендуемое входное напряжение от +7 до +20 вольт.
• Рекомендуемый диапазон температур от 0 до 125 градусов.

В схему также включены диод 1N4148 и два конденсатора С1 = 84 нФ и С2 = 42 нФ (смд компоненты).

Собрать такой стабилизатор труда самостоятельно не получится, все дело в травлении печатной платы. Подкупающая простота и миниатюрность изделия. И, наверное, такого случая нет, куда бы он ни поместился.

Для того чтобы собрать необходимое понадобилось:

• штекер вывода питания
• 70 сантиметров провода
• часть половинки авторучки с подходящим внутренним диаметром.

Стабилизатор — переходник в готовом виде.

Во время работы подключается к упомянутому выше источнику питания, но также может быть подключен к любому другому источнику с выходными характеристиками, подходящими для стабилизатора.

После завершения производственного процесса обязательным является контроль выходных параметров получаемого продукта. Что ж, очень приятно, когда из тех залежей запасов, которые заботливо разложены по ящикам, что-то находит себе применение. Желаю вам известную долю практичности!

Практически любая электронная схема — от простых схем на транзисторах и операционных усилителях и до сложнейших микроконтроллерных систем — требует для работы стабилизированный источник питания. Такой источник легко построить, используя отрицательную обратную связь и сравнивая выходное постоянное напряжение с некоторым опорным постоянным напряжением. Лабораторный силовой стенд, выдающий в нагрузку ток силой до 21 ампера, надежно работает при питании различных экспериментальных цепей. Стабильное выходное напряжение и высокий выходной ток делают блок питания мощностью 110 Вт удобным и надежным.

Традиционные блоки питания с низкочастотным трансформатором, выпрямителем и стабилизатором постоянного режима просты, надежны и почти не создают электромагнитных помех. Сравнение с импульсными источниками питания, имеющими повышенную сложность, трудности, связанные с оптимизацией их энергетических и качественных показателей, сравнительная дороговизна высоковольтных переключающих транзисторов, часто выходящих из строя из-за неправильной конструкции и монтажа блока питания, позволяет отдать предпочтение традиционным блокам питания с короткими сроками изготовления и ограниченным бюджетом.

Параметры источника питания:
Напряжение питания……………переменное 220 В ± 12%
Выходное напряжение…………постоянное +5 В ± 5%
Максимальный выходной ток…21 А
Уровень пульсаций…… ……….30 милливольт

Регулятор напряжения

Стабилизатор предназначен для дополнительного подавления пульсаций, содержащихся в постоянном напряжении, поступающем от выпрямителя через конденсаторный фильтр. Стабилизатор сглаживает пульсации, остающиеся в постоянном напряжении после емкостного фильтра, и снижает зависимость выходного напряжения источника питания от колебаний сетевого напряжения 220 Вольт, 50 Герц.

Стабилизатор представляет собой последовательно-параллельную цепь обратной связи. Снижение выходного напряжения, вызванное увеличением тока нагрузки, и изменения напряжения, вызванные другими причинами, компенсируются сравнением разницы между опорным напряжением и выходным напряжением усилителя. Если выходное напряжение станет больше опорного напряжения, то напряжение на выходе дифференциального усилителя уменьшится, тем самым обеспечив уменьшение выходного напряжения.

Нестабилизированное напряжение около 15 вольт питает источник опорного напряжения, состоящий из диодного ограничителя тока VD1, стабилитрона VD2 и резисторов R3, RP1, R11. Разностный усилитель, состоящий из транзисторов VT4, VT5 и резисторов R1, R2 и R12, питается нестабилизированным входным напряжением. Выходом источника опорного напряжения является подвижный контакт переменного резистора РП1, подключенный к входу дифференциального усилителя, являющегося базой транзистора VT4. Второй вход дифференциального усилителя — база транзистора VT5, подключенного к выходу стабилизатора напряжения. Выход дифференциального усилителя — коллектор транзистора VT5.

Основными элементами регулирующего элемента являются транзисторы VT2 и VT3, управляемые транзистором VT1. База VT1 подключена к выходу дифференциального усилителя. При изменении напряжения на коллекторе VT5 меняется и напряжение на выходе блока питания. Через резистор R2 протекает базовый ток, необходимый для работы составного транзистора — VT1 и VT2, VT3. Разность напряжений между опорным напряжением и выходным источником питания, умноженная на коэффициент усиления дифференциального усилителя, алгебраически прибавляется к напряжению на базе транзистора VT1, создаваемому током через резистор R2.

Регулирующий элемент — составной транзистор VT1 и VT2, VT3, у которых VT1 предназначен для уменьшения управляющего тока регулирующего элемента. Транзистор средней мощности VT1 ​​управляет током, поступающим на базы параллельно включенных мощных транзисторов VT2 и VT3. Транзисторы VT2 и VT3 проходные. При малом выходном токе ток коллектора транзистора VT1 имеет малое значение, так как сопротивление цепи, включенной параллельно R4, не изменяется, эмиттерный ток VT1 поддерживается на постоянном уровне. Из-за разброса напряжения база-эмиттер параллельно включенных проходных транзисторов необходимо включить группы резисторов R5-R7 и R8-R10 последовательно с эмиттером проходного транзистора. Небольшое сопротивление, создаваемое параллельно соединенными резисторами R5-R7 и R8-R10, примерно поровну распределяет ток между проходными транзисторами VT2 и VT3. Одновременно с выравниванием токов резисторы R5-R10 защищают блок питания от выхода из строя при кратковременной перегрузке. Конденсатор С2 подавляет высокочастотную составляющую пульсаций выходного напряжения источника питания.

Конденсаторы К73-16 можно заменить на другой тип К73-17 или зарубежные аналоги. Резисторы R1-R4, R11 и R12 мощностью от 0,125 Вт и более, выходные или планарные. Мощность резисторов R5-R10 зависит от максимального тока нагрузки, требуемого от источника питания. Если ток не превышает 10 ампер, то резисторы R5-R10 можно ставить мощностью 2 ватта, при максимальном токе нагрузки 5 ампер можно ставить мощностью 1 ватт. Вместо стабилитрона SZ/BZX84C5V6LT1/T3,G можно использовать стабилитрон другого типа с напряжением стабилизации 5,6 вольт и диапазоном тока стабилизации, содержащим значение 5 миллиампер, обеспечиваемое диодным ограничителем тока. Использование транзисторов TIP3055 обусловлено наибольшим током нагрузки. Суммарный максимальный ток двух TIP3055 составляет 30 ампер. При допустимом максимальном токе нагрузки 21 ампер имеется запас по кратковременной перегрузке около 30%. Если выходной ток 21 ампер не требуется, можно использовать другие транзисторы, ориентируясь на требуемый ток нагрузки. На один радиатор необходимо установить два проходных транзистора для обеспечения одинакового температурного режима. Клемма коллектора TIP3055 подключена к металлическому корпусу элемента. На один радиатор можно установить два мощных транзистора, так как коллекторы мощных транзисторов объединены в схеме стабилизатора. Радиатор следует использовать максимально больших размеров, исходя из полного использования объема корпуса прибора.

Блок питания включает в себя схему, преобразующую переменное напряжение 220 вольт в постоянное напряжение 15 вольт — источник нестабилизированного напряжения. Выход нерегулируемого источника напряжения 15 вольт подключен к входу стабилизатора постоянного напряжения.

Во время сборки шнур питания подключается к винтовым клеммам автоматического выключателя Q1. Для индикации включения устройства и наличия напряжения 220 вольт используется светодиодная лампа h2. Трансильный диод VD1 защищает блок питания от скачков перенапряжения. Конденсаторы С1-С4 снижают уровень помех, создаваемых блоком питания в сети 220 вольт и одновременно снижают прохождение высокочастотных помех из сети в блок питания. Переменное напряжение со вторичной обмотки трансформатора Т1 16,5 вольт выпрямляется диодным мостом VD2. Большие конденсаторы С5-С9уменьшить пульсации выпрямленного напряжения. Большая суммарная емкость конденсаторов обусловлена ​​током нагрузки блока питания.

Выбор трансформатора производится в зависимости от максимального тока, потребляемого нагрузкой. Оптимальная вторичная обмотка рассчитана на напряжение 16,5 вольт. Если это напряжение выше, можно использовать трансформатор. Повышение напряжения вторичной обмотки создаст запас по напряжению при снижении сетевого напряжения 220 вольт, но при этом увеличится бесполезно теряемая мощность на нагрев транзисторов, установленных на радиаторе. Не используйте трансформатор с выходным напряжением более 20 вольт. Напряжение менее 16,5 вольт со вторичной обмотки нежелательно. Падение напряжения на диодном мосту будет около 1,2 вольта, не стоит снижать напряжение на входе стабилизатора менее 15 вольт, иначе возрастут пульсации на выходе блока питания. Нужно выбирать компромисс между запасом по падению напряжения 220 вольт и нагревом мощных транзисторов в каждом конкретном случае в зависимости от максимального тока нагрузки. Перед сборкой блока питания обязательно проверьте трансформатор на возможность подачи необходимого тока в нагрузку. Для этого к контактам вторичной обмотки необходимо подключить нагрузку, сопротивление которой рассчитывается по закону Ома. Полученное сопротивление следует умножить на коэффициент 0,7, чтобы получить запас по току. Потребляемый ток необходимо контролировать с помощью амперметра переменного тока. Проверка работы трансформатора под нагрузкой должна продолжаться не менее часа. В результате проверки не должно быть сильного нагрева трансформатора относительно окружающих предметов.

Автоматический выключатель Q1 устанавливается на DIN-рейку, прикрепленную к передней части блока питания. Q1 одновременно выполняет две функции: силовой выключатель и устройство защиты от перегрузки по току. Вам необходимо выбрать другой автоматический выключатель с меньшим током срабатывания защиты, если максимальный ток нагрузки уменьшается. Лампа h2 и автоматический выключатель Q1 подключаются с помощью винтовых клемм. Трансильный диод VD1 и конденсаторы С1…С4 размещены на отдельной печатной плате. Диодный мост VD2 следует установить на радиатор. Монтаж цепей, расположенных после выхода вторичной обмотки, следует производить проводом сечением не менее 2,5 квадратных миллиметров.

Литература:
P. Horowitz, W. Hill Искусство схемотехники.
http://www.futurlec.com/Transistors/TIP3055.shtml
http://www.electronica-pt.com/datasheets/bd/BD235.pdf
http://pdf1.alldatasheet.com/datasheet-pdf /view/99261/CENTRAL/2N2924.html
http://pdf1.alldatasheet. com/datasheet-pdf/view/83924/MOTOROLA/BZX84C5V6LT1.html
Диодный источник тока Денисов П.К. http://www.rlocman.ru/review/article.html?di=141588

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Заметка	Оценка	Мой блокнот
ВТ1	биполярный транзистор	BD233	1			В блокнот
ВТ2, ВТ3	биполярный транзистор	TIP3055	2			В блокнот
ВТ4, ВТ3	Транзистор	2N2924	2			В блокнот
ВД1	Диод	1N5314	1			В блокнот
ВД2	стабилитрон	BZX84C5V6	1			В блокнот
С1	Конденсатор	1 мкФ 63 В	1	К73-16		В блокнот
С2	Конденсатор	0,22 мкФ 63 В	1	К73-16		В блокнот
Р1-Р3, Р12	Резистор	3,9 кОм	4			В блокнот
Р4	Резистор	2,2 кОм	1			В блокнот
Р5-Р10	Резистор	0,1 Ом	6	С5-16		В блокнот
R11	Резистор	10 кОм	1

Цепь зарядного устройства vza 10 69.

Старое зарядное устройство

В длительном пешем или велосипедном путешествии освещение необходимо. Фонариков, которые подзаряжаются от сети, давно не хватает, а туристические маршруты проходят в основном в местах, где нет линий электропередач. Зарядное устройство поможет решить эту проблему. Устройство «Турист». Для этого необходимо вынуть из двух фонарей малогабаритные аккумуляторы Д-0,25 и вставить в зарядное устройство устройство . 1…

Источник питания Зарядное устройство Устройство для малогабаритных элементов В. БОНДАРЕВ, А. РУКАВИШНИКОВ Москва Малогабаритные элементы СК-21, СК-31 и другие применяются, например, в современных электронных наручных часах. Для их подзарядки и частичного восстановления их работоспособности, а следовательно, продления срока их службы можно использовать предлагаемое зарядное устройство (рис. 1). Он обеспечивает зарядный ток 12 мА, достаточный для «освежения» элемента через 1,5…3 часа после подключения к устройству. инжир. 1 На диодной матрице VD1 выполнен выпрямитель, на который подается сетевое напряжение через ограничительный резистор R1 и конденсатор С1. Резистор R2 способствует разрядке конденсатора после отключения устройства от сети. На выходе выпрямителя установлены сглаживающий конденсатор С2 и стабилитрон VD2, ограничивающий выпрямленное напряжение на уровне 6,8 В. Далее расположены источник зарядного тока, выполненный на резисторах R3, R4 и транзисторах VT1-VT3, и зарядный индикатор окончания, состоящий из транзистора VT4 и светодиода HL). Как только напряжение на заряженном элементе поднимется до 2,2 В, часть коллекторного тока транзистора VT3 потечет по цепи индикации. Светодиод HL1 загорится и сигнализирует об окончании цикла зарядки. Вместо транзисторов VT1, VT2 можно использовать два последовательно соединенных диода с прямым напряжением 0,6 В и обратным напряжением более 20 В каждый, вместо VT4 — один такой диод, а вместо диодной матрицы — любые диоды на обратное напряжение не менее 20 В и выпрямленный ток более 15 мА. Светодиод может быть любым другим, с постоянным прямым напряжением примерно 1,6 В. Конденсатор С1 — бумажный, на номинальное напряжение не менее 400 В, оксидный конденсатор С2-К73-17 (можно использовать К50-6 на напряжение не менее 15 В). Детали устройства смонтированы на печатной плате (рис. 2), которая помещена в корпус из полистирола. К корпусу крепится вилка питания ХР1 и устанавливаются контакты для подключения элемента. (Радио…) 1…

Автомобильная электроника ЗАРЯДНОЕ УСТРОЙСТВО ДЛЯ АВТОМОБИЛЬНЫХ АККУМУЛЯТОРОВ К.СЕЛЮГИН, г. Новороссийск, Краснодарский край. Кислотные аккумуляторы «не любят оставаться без работы слишком долго». Глубокий саморазряд может оказаться для них фатальным. Если машина долго стоит на стоянке, то возникает проблема: что делать с аккумулятором. Его либо отдают кому-то на работу, либо продают, что одинаково неудобно. Предлагаю достаточно простое устройство , которое может служить как для зарядки аккумуляторов, так и для их длительного хранения в рабочем состоянии. Со вторичной обмотки трансформатора Т1, ток в которой ограничен включенным последовательно с первичной обмоткой балластным конденсатором (С1 или С1+С2), ток поступает на диодно-тиристорный мост, нагрузку который является батареей (GB1). В качестве регулирующего элемента используется автомобильный генераторный регулятор напряжения (РНГ) любого типа на 14 В, предназначенный для генераторов с заземленной щеткой. Я испытал регулятор типа 121.3702 и встроенный регулятор -YA112A. При использовании «интеграла» выводы «В» и «С» соединяются вместе с «+» GB1. Вывод «Ш» подключен к цепи управляющего электрода тиристора. Таким образом, на аккумуляторе поддерживается напряжение 14В при зарядном токе, определяемом емкостью конденсатора С2, которая грубо рассчитывается по формуле: где Ic — зарядный ток (А), U2 — напряжение вторичной обмотки когда трансформатор «нормально» включен (В), U1 — напряжение сети. Трансформатор любой, мощностью 150…250 ВА, с напряжением на вторичной обмотке 20…36 В. Мостовые диоды — любые на номинальный ток не менее 10 А. Тиристоры — КУ202 В, Г, и т.д. S1 служит для переключения между режимами зарядки и хранения. Зарядный ток выбирают равным 0,1 численного значения емкости аккумулятора, а ток хранения — 1…1,5А. Если есть возможность, то периодически, примерно раз в две недели, аккумулятор желательно разряжать током 2Ic с контролем температуры электролита. Настройки устройство практическое1 …

Предлагаемое зарядное устройство устройство предназначено для зарядки стабильным током, в первую очередь, шахтерских аккумуляторов, называемых в народе «скачками». Саморазряд этих аккумуляторов очень высок. А это значит, что через месяц, причем без нагрузки, эту же батарею надо заряжать. Устройство легко модифицировать для зарядки 12-вольтовых аккумуляторов, также оно подходит (без модификации) для зарядки 6-вольтовых аккумуляторов. Схема зарядного устройства очень проста (см. рисунок). Выпрямитель и трансформатор на схеме не показаны. Вторичная обмотка обеспечивает ток нагрузки более 3 А при напряжении 12 В. Выпрямитель мостового типа на диодах Д242А, конденсатор фильтрующий — 2000 мкФх50 В (К50-6). Полевой транзистор КП302Б (2П302Б, КП302БМ) с начальным током стока 20-30 мА. Стабилитрон VD1 типа Д818 (Д809). Транзистор КТ825 с любой буквой. Его можно заменить схемой Дарлингтона, например, КТ818А и КТ814А и т. д. Резистор R1 типа МЛТ-0,25; резистор R2 типа ППЗ-14, но вполне подойдет с графитовым покрытием; R3 — проволока (нихром — 0,056 Ом/см). Транзистор VT2 размещен на оребренном радиаторе с поверхностью охлаждения около 700 см2. Электролитический конденсатор С1 любого типа. Конструктивно схема выполнена на печатной плате, расположенной возле транзистора VT2. Для зарядки 12-вольтовых аккумуляторов следует учитывать возможность увеличения переменного тока на 6 вольт на вторичной стороне сетевого транзистора зарядного устройства. Эта схема использовалась так же как приставка к блоку питания (подойдет и не стабилизированный источник напряжения). Преимущество этой схемы в том, что она не боится выходных коротких замыканий, так как фактически является генератором стабильного тока. Величина этого тока зависит прежде всего от смещения, которое задается переменными резисторами R2. Схема аналогична соединению с общей базой в усилителях мощности звука. Иногда транзисторы типа КТ825 переходят в режим генерации. Поэтому при длинном проводнике, ведущем от базы транзистора VT2 к движку резистора R2, следует включить добавочный резистор сопротивлением до 1 кОм. Он припаян непосредственно к отводу базы транзистора VT2. А.Г. Зизюк, Луцк. 1…

Блок питания Автоматическое зарядное устройство Устройство для Ni-Cd аккумуляторов Huynh Trung Hung, Париж, Франция Хотя существует множество способов эффективной зарядки никель-кадмиевых (аккумуляторных) аккумуляторов, описанная схема уникальна тем, что объединяет почти все их преимущества. Так, она вырабатывает постоянный зарядный ток, роль которого может быть в пределах 0,4-1,0 А. Схема может работать как от сети переменного тока 220 В, так и от 12-В аккумулятора. Аккумуляторная батарея защищена от перезарядки автоматическим отключением цепи при достижении заданного уровня напряжения батареи. Более того, этот же уровень можно регулировать. Наконец, схема недорогая и защищена от короткого замыкания. Если батарея разряжена, то напряжение на инвертирующем входе операционного усилителя U1 будет ниже напряжения на неинвертирующем входе, устанавливаемого потенциометром R1 (см. рисунок). В результате выходное напряжение U1 будет примерно равно положительному напряжению питания, что вызовет включение транзистора Q1, а также транзистора Q2, который будет работать в режиме генератора постоянного зарядного тока. Уровень этого тока можно найти из соотношения (Vd-Vbe)/R6, где Vd — напряжение между его базой и эмиттером. Этот ток, протекая далее через диод D8, заряжает Ni-Cd аккумулятор. При этом светодиод D7 будет мигать, тем самым указывая на ход процесса зарядки, и являясь индикатором рабочего режима. По мере зарядки аккумулятора напряжение на аккумуляторе увеличивается, что приводит к увеличению напряжения на инвертирующем входе U1 до тех пор, пока оно не станет равным Vin. В этот самый момент выходное напряжение U1 падает до потенциала земли, и транзисторы Q1 и Q2 закрываются, тем самым предотвращая перезаряд батареи. Настраиваемый предел выходного напряжения Vout можно рассчитать по формуле Vout = Vin(R7+R8)/R8. При заданных номиналах компонентов схема вырабатывает зарядный ток 400 мА, который можно изменять регулировкой R6 до достижения максимального значения 1 А. Указанный уровень зарядного напряжения следует устанавливать при отключенной аккумуляторной батарее. Диод D8 предотвращает обратный разряд в случае сбоя в сети или питании 12 В. Для Ni-Cd аккумулятора 7,2 В, устанавливаемая роль 1 …

Данное зарядное устройство Устройство (Зарядное устройство) предназначено для зарядки аккумуляторов емкостью до 10 Ач. «Сердце» устройства — интегральный стабилизатор напряжения DA1 и транзисторы VT1 и VT2, образующие генератор тока. Ток задается резисторами R3 и R4. Переключатель SA1 может изменить значение тока (1 или 0,08 А). При указанном положении SA1 устанавливается ток 1 А, который является зарядным (0,1 емкости), а 0,08 А — зарядным для аккумулятора 10 Ач. VT3 и VT4 вместе с HL2 и HL3 образуют цепь индикации соответствующего режима. Подробности. Диоды — КД202 или любые другие средней мощности. Вместо КТ817 можно установить КТ815, КТ604; вместо КТ805А — КТ805АМ, БМ или любые другие pnp мощные транзисторы. Трансформатор — любой со вторичной обмоткой на 15…18 В, рассчитанный на ток 2…4 А. На радиатор необходимо установить VT2. Учреждение. Вместо батарейки к клеммам GB1 подключают амперметр и подбирают R1 и R2 до получения нужного значения тока. И. САГИДОВ, село Щара, Дагестан, 1…

После двух месяцев эксплуатации «безымянная» зарядка подвела устройство к карманному MPEG4/MP3/WMA плееру. Схемы для него, конечно, не было, поэтому пришлось рисовать на плате. Нумерация активных элементов на нем (рис. 1) условная, остальные соответствуют надписям на печатной плате. Блок преобразователя напряжения реализован на маломощном высоковольтном транзисторе VT1 типа MJE13001, блок стабилизации выходного напряжения выполнен на транзисторе VT2 и оптроне VU1. Кроме того, транзистор VT2 защищает VT1 от перегрузки. Транзистор VT3 предназначен для индикации окончания зарядки аккумулятора. При осмотре изделия выяснилось, что транзистор VT1 «ушел в обрыв», а VT2 пробит. Резистор R1 тоже сгорел. На устранение неполадок ушло не более 15 минут. Но при правильном ремонте любого радиоэлектронного изделия обычно недостаточно устранить неисправности, нужно еще выяснить причины их возникновения, чтобы подобное не повторилось. Как оказалось, в течение часа работы зарядного устройства, причем при отключенной нагрузке и открытом корпусе, транзистор VT1, выполненный в ТО-92, прогретый до температуры примерно 90°С. Так как поблизости не оказалось более мощных транзисторов, которые могли бы заменить MJE13001, я решил приклеить к нему небольшой теплоотвод. Фотография зарядного устройства представлена ​​на рис. 2. Дюралюминиевый радиатор размерами 37х15х1 мм приклеен к корпусу транзистора корпусопроводящим клеем «Радиал». Тем же клеем можно приклеить радиатор к печатной плате. С теплоотводом температура корпуса транзистора снизилась до 45…50°С. Причина изначально сильного нагрева транзистора VT1. возможно, кроется в «упрощении» сборки его демпферной схемы. Рисунок и топология печатной платы дают основания полагать, что вместо резистора R10 сопротивлением 100 кОм в коллекторной цепи транзистора VT1 должны быть два конденсатора и диод. это зарядное устройство устройство на холостом ходу потребляет примерно 3,5 мА от сети 220 В. а при токе нагрузки 200 мА примерно 18 мА. После несложных расчетов можно увидеть, что его КПД составляет примерно 25%. Правильно спроектированная ЛЭП1 …

Многие из нас используют импортные фонари и светильники для освещения в случае отключения электроэнергии. Источником питания в них служат герметичные свинцово-кислотные аккумуляторные батареи небольшой емкости, для которых используются встроенные примитивные зарядные устройства, не обеспечивающие нормальной работы. В результате срок службы батареи значительно сокращается. Поэтому необходимо использовать более совершенные зарядные устройства, исключающие возможный перезаряд аккумулятора. Подавляющее большинство промышленных зарядных устройств предназначены для работы совместно с автомобильными аккумуляторами, поэтому их использование для зарядки малогабаритных аккумуляторов нецелесообразно. Использование специализированных импортных микросхем экономически невыгодно, так как цена (y) такой микросхемы иногда в несколько раз превышает цену (y) самой батареи. Автор предлагает свой вариант зарядного устройства для таких аккумуляторов. Мощность, выделяемая этим резисторам, равна P = R. Isar2 = 7,5. 0,16 = 1,2 Вт. Для снижения степени нагрева в ЗУ используются два резистора сопротивлением 15 Ом мощностью 2 Вт, включенные параллельно. Рассчитаем сопротивление резистора R9: R9 = Урев ВТ2. R10/(Изар. R — Урев ВТ2) = 0,6. 200/(0,4,7,5 — 0,6) = 50 Ом. Выберите резистор с сопротивлением 51 Ом, ближайшим к расчетному сопротивлению. В устройстве используются импортные оксидные конденсаторы. Реле JZC-20F с напряжением срабатывания 12 В. Можно использовать другое реле, которое есть в наличии, но в этом случае придется править печатную плату. Диоды 1N4007 (VD1 — VD5) взаимозаменяемы с любыми, выдерживающими ток не менее чем в два раза больше зарядного. Указанные на схеме транзисторы можно заменить любыми из серий КТ503 (ВТИ) и КТ3И02 (ВТ2). Вместо микросхемы КР142ЕН12А можно использовать импортный аналог LM317T. В любом случае его необходимо разместить на теплоотводе, площадь которого зависит от зарядного тока, напряжения на конденсаторе С1 и АВ. В авторской версии используется радиатор размером 60х80 мм. Трансформатор Т1 должен обеспечивать переменное напряжение 14…17 В на вторичной обмотке при токе нагрузки примерно 0,5 А. Возможно применение трансформатора с большим выходным напряжением, 1…9 В.0011

Недавно мне удалось побегать внутри небольшой коробки, изготовленной (судя по надписям на деталях) примерно 1970 года. Это было рабочее зарядное устройство для 6-вольтового аккумулятора мотоцикла ИЖ-Юпитер (см. фото)! Почему память сохранилась, ведь многие схемы 80-90-х гг. производство давно сгорело? Силовой трансформатор Т1 включается «классически» — выключателем сетевого напряжения S1. Вторичная обмотка Т1 имеет отвод от середины и подключена к двухполупериодному выпрямителю на селеновых выпрямительных диодах VD1,2. Общая точка диодов («минус» выхода) соединена с корпусом, поэтому шайбы выпрямителя крепятся непосредственно к металлическому корпусу, что значительно облегчает их тепловой режим. Отметим, что селеновые шайбы после перегрузки могли «залечивать» участки перегрева, что не характерно для современных полупроводников. После выпрямительных диодов включается цепочка проволочных сопротивлений, намотанных на двухваттные сопротивления типа ВС. Именно это нововведение защитило зарядное устройство от выхода из строя в случае неизбежных в эксплуатации коротких замыканий и переполюсовки! Выпрямленный ток проходит через резистор R1 и подключенную параллельно ему сигнальную лампу НИ. Далее в цепь положительного провода входит резистор R2, который можно шунтировать переключателем S2. При зарядке аккумулятора (6 В) S2 должен быть замкнут и ток ограничивается только резистором R1. При зарядке одного элемента батареи (2 В) переключатель S2 разрывает шунтирующую цепь и ток ограничивается двумя последовательно включенными резисторами R1 и R2. Такой режим работы позволяет «доводить» каждый ингредиент батареи до номинального заряда (ранее на батареях имелись клеммы каждой ячейки), что способствовало увеличению срока службы батареи. В обоих режимах лампа НИ указывает на прохождение тока, это позволяет диагностировать качество контактов или отсутствие напряжения в сетевой розетке без амперметра. Такая схема памяти является промежуточным звеном между испепеляемыми («лопатными») и надежными конструкциями. Он был создан, видимо, после хрущевской «оттепели». По каким причинам позже стали множить конструкции ЗУ без ограничительных элементов после выпрямителя (такие схемы повреждались как при коротком замыкании выхода, так и при переполюсовке, причем без подключения к питанию сетка) ?! Причины были не только экономические (продать большой 1…

Автомобильная электроника ЗАРЯДНОЕ УСТРОЙСТВО ДЛЯ СТАРТЕРНЫХ АККУМУЛЯТОРОВ АККУМУЛЯТОРОВ Простейшее зарядное устройство устройство для автомобильных и мотоциклетных аккумуляторов, оно обычно состоит из понижающего трансформатора и двухполупериодного выпрямителя, подключенного к его вторичной обмотке. Последовательно с аккумулятором включен мощный реостат для установки необходимого зарядного тока. Однако такая конструкция получается очень громоздкой и излишне энергоемкой, а другие способы регулирования зарядного тока обычно значительно ее усложняют. В промышленных зарядных устройствах иногда применяют тринисторы КУ202Г для выпрямления зарядного тока и изменения его величины. Здесь следует отметить, что прямое напряжение на включенных тиристорах при большом зарядном токе может достигать 1,5 В. Из-за этого они сильно нагреваются, и по паспорту температура корпуса тиристора не должна превышать + 85°С. В таких устройствах необходимо принимать меры по ограничению и температурной стабилизации зарядного тока, что приводит к их дальнейшему усложнению и удорожанию. Относительно простое зарядное устройство, описанное ниже Устройство имеет широкий диапазон регулирования зарядного тока — практически от нуля до 10 А — и может быть использовано для заряда различных стартерных батарей аккумуляторов на напряжение 12 В. Устройство (см. схему) выполнено на основе симисторного стабилизатора изданного в, с дополнительно введенным маломощным диодным мостом VD1 — VD4 и резисторами R3 и R5. После включения прибора в сеть с положительным полупериодом (плюс на верхнем проводе по схеме) конденсатор С2 начинает заряжаться через резистор R3, диод VD1 и последовательно соединенные резисторы R1 и R2. При отрицательном полупериоде сети тот же конденсатор заряжается через те же резисторы R2 и R1, диод VD2 и резистор R5. В обоих случаях конденсатор заряжается до одинакового напряжения, меняется только полярность заряда. Как только напряжение на конденсаторе достигает порога зажигания неоновой лампы HL1, происходит ее зажигание и происходит быстрый разряд конденсатора через лампу и управляющий электрод VS1. В этом случае симистор открывается. В конце полупериода симистор закрывается. Описанный процесс повторяется в каждом полупериоде 1…

Электроснабжение РЕГЕНЕРАЦИЯ ГАЛЬВАНИЧЕСКИХ ЭЛЕМЕНТОВ И АККУМУЛЯТОРОВ И. АЛИМОВ Амурская обл. Идея восстановления разряженных гальванических элементов наподобие аккумуляторных батарей не нова. Восстанавливайте элементы с помощью специальных зарядных устройств. Практически установлено, что наиболее распространенные стеклянные марганцево-цинковые элементы и батареи типа 3336Л (КБС-Л-0,5), 3336Х (КБС-Х-0,7), 373, 336 лучше других поддаются регенерации. марганцево-цинковые батареи «Крона ВЦ», БАСГ и другие. Лучший способ регенерировать химические источники питания — запустить асимметричный переменный ток, который имеет положительную постоянную составляющую. Простейшим источником несимметричного тока является однополупериодный выпрямитель на основе диода, зашунтированного резистором. Выпрямитель подключается ко вторичной низковольтной (5-10 В) обмотке понижающего трансформатора, питаемого от сети переменного тока. Однако такое зарядное устройство устройство имеет низкий КПД — около 10% и, кроме того, аккумуляторная батарея может разрядиться при случайном отключении напряжения, питающего трансформатор. Наилучшие результаты можно получить при использовании зарядного устройства , выполненного по схеме, представленной на рис. 1. В этом устройстве вторичная обмотка II питает два отдельных выпрямителя на диодах Д1 и Д2, к выходам которых подключены две аккумуляторные батареи Б1 и Б2. инжир. 1 Параллельно диодам D1 и D2 подключены конденсаторы С1 и С2. На рис. 2 представлена ​​осциллограмма тока, проходящего через аккумулятор. Заштрихованная часть периода – это час, в течение которого через батарею проходят импульсы разрядного тока. инжир. 2 Эти импульсы, очевидно, оказывают особое влияние на протекание электрохимических процессов в активных материалах гальванических элементов. Процессы, происходящие при этом, еще недостаточно изучены и их описание в популярной литературе отсутствует. При отсутствии импульсов разрядного тока (что происходит при отключении конденсатора, включенного параллельно диоду) регенерация элементов практически прекращалась. Опытные1 …

Автомобиль с разряженным аккумулятором долго заводится в зимний час. Плотность электролита после длительного хранения значительно снижается, появление крупнокристаллической сульфатации увеличивает внутреннее сопротивление аккумулятора, снижая его пусковой ток. Кроме того, зимой увеличивается вязкость моторного масла, что требует более высокой пусковой мощности от источника пускового тока. Выхода из этой ситуации несколько: — прогреть масло в картере; — «свет» от других автомобилей с хорошим аккумулятором; — запуск «с толкача»; — ждите потепления. — использовать пусковое зарядное устройство устройство (ПЗУ). Последний вариант наиболее предпочтителен при хранении автомобиля на платной стоянке или в гараже, где также есть подключение к сети. ПЗУ позволит не только завести автомобиль, но и быстро восстановить и зарядить не один аккумулятор. В большинстве промышленных ПЗУ пусковая батарея подзаряжается от маломощного блока питания (номинальный ток 3…5 А), чего недостаточно для отбора постоянного тока автомобильным стартером. ПЗУ очень большие (до 240 Ач), после нескольких пусков они все равно «садятся», но быстро восстановить их заряд невозможно. Масса такого блока превышает 200 кг, поэтому вдвоем подкатить его к машине непросто. Начало зарядки и восстановления 9Устройство 0319 (ПЗВУ), предложенное лабораторией «Автоматика и телемеханика» Иркутского центра технического творчества молодежи, отличается от заводского прототипа небольшим весом и автоматически поддерживает рабочее состояние аккумуляторной батареи независимо от времени хранения и время использования. Даже при отсутствии внутренней батареи ПЗВУ способен кратковременно выдавать пусковой ток до 100 А. Режим регенерации представляет собой чередование равных по времени импульсов тока и пауз, что ускоряет восстановление пластин и снижает температуру электролита при снижении выбросы сероводорода и кислорода в атмосферу. Схема пускового зарядного устройства (рис. 1) состоит из симисторного регулятора напряжения (VS1). силовой трансформатор (Т1), диодный выпрямитель большой мощности (VD3, VD4) и стартерная батарея (GB1). Ток заряда буфера задается регулятором тока на симисторе VS1, ток которого в зависимости от емкости акк1. ..

Источник питания Использование встроенного таймера для автоматического контроля напряжения при зарядке аккумуляторов McGowan Stoelting Co. (Чикаго, Иллинойс) На основе встроенного таймера типа 555 может быть собрано автоматическое зарядное устройство для аккумуляторных батарей . Назначение такого зарядного устройства — поддерживать полностью заряженную резервную батарею для питания измерительного прибора. Такая батарея всегда остается подключенной к сети переменного тока, независимо от того, используется ли она в данный момент для питания устройства или нет. Встроенное автоматическое зарядное устройство с таймером использует оба компаратора, логический триггер и мощный выходной усилитель. Опорный стабилитрон D1 через внутренний резистивный делитель в микросхеме таймера подает опорное напряжение на оба компаратора. Напряжение на выходе таймера (вывод 3) переключается между 0 и 10 В. При калибровке схемы вместо никель-кадмиевой батареи включается регулируемый источник постоянного напряжения. Потенциометр «Выкл.» устанавливается на требуемое конечное напряжение заряда батареи (обычно 1,4 В на элемент), потенциометр «Вкл.» устанавливается на требуемое начальное напряжение заряда (обычно 1,3 В на элемент). Резистор R1 удерживает рабочий ток цепи ниже 200 мА при любых условиях. Диод D2 предотвращает разрядку батареи таймера, когда таймер находится в выключенном состоянии. Конденсатор служит для блокировки колебаний в течение часа перехода схемы в состояние «выключено». При необходимости делитель обратной связи может быть развязан по емкости для повышения помехозащищенности схемы в течение часа переходного процесса. 1…

Автомобильная электроника Схема зарядного устройства для десульфатации Схема зарядного устройства для десульфатации была предложена Самунджи и Л. Симеоновым. Зарядное устройство Устройство выполнено по схеме однополупериодного выпрямителя на диоде VI с параметрической стабилизацией напряжения (V2) и усилителем тока (V3, V4). Сигнальная лампа h2 горит, когда трансформатор подключен к сети. Средний зарядный ток примерно 1,8 А регулируется подбором резистора R3. Ток разряда задается резистором R1. Напряжение на вторичной обмотке трансформатора 21 В (пиковое значение 28 В). Напряжение на аккумуляторе при номинальном зарядном токе равно 14 В. Следовательно, зарядный ток аккумулятора возникает только тогда, когда амплитуда выходного напряжения усилителя тока превышает напряжение аккумулятора. За один период переменного напряжения формируется один импульс зарядного тока за время Ti. Аккумулятор разряжается за время Tz = 2Ti. Поэтому амперметр показывает среднее значение зарядного тока, равное примерно одной трети пикового значения суммарных зарядных и разрядных токов. В зарядном устройстве можно использовать трансформатор ТС-200 от телевизора. Вторичные обмотки с обеих катушек трансформатора удаляют и проводом ПЭВ-2 1,5 мм наматывают новую обмотку, состоящую из 74 витков (по 37 витков на каждой катушке). Транзистор V4 установлен на радиаторе с эффективной площадью поверхности примерно 200 см2. Детали: Диоды ВИ типа Д242А. Д243А, Д245А. Д305, В2 один или два стабилитрона Д814А, В5 типа Д226, соединенные последовательно: транзисторы В3 типа КТ803А, В4 типа КТ803А или КТ808А При настройке зарядного устройства напряжение выбирают исходя из транзистора V3. Это напряжение снимается с ползунка потенциометра (470 Ом), включенного параллельно стабилитрону V2. В данном случае R2 выбирают с сопротивлением примерно 500 Ом. Перемещая ползунок потенциометра, добиваются, чтобы среднее значение зарядного тока отличалось на 1,8 А. 1…

Источник питания ЗАРЯД СТАБИЛЬНЫМ ТОКОМ Существует несколько способов зарядки аккумуляторов: постоянным током с контролем напряжения на заряжаемом аккумуляторе; при постоянном напряжении, контролируя зарядный ток; по Вубриджу (правило ампер-часов) и т. д. Каждый из этих методов имеет как достоинства, так и недостатки. Справедливости ради надо отметить, что самой распространенной, да еще и надежной, все-таки является зарядка постоянным током. Появление микросхемных стабилизаторов напряжения, позволяющих работать в режиме стабилизации тока, делает использование этого метода еще более привлекательным. Кроме того, только заряд постоянным током обеспечивает наилучшее восстановление емкости аккумулятора, когда процесс делится, как правило, на два этапа: заряд номинальным током и половинным током. Например, номинальное напряжение батареи из четырех аккумуляторов Д-0,25 емкостью 250 мАч составляет 4,8…5 В. Номинальный зарядный ток обычно выбирают равным 0,1 емкости — 25 мА. Заряжать этим током до тех пор, пока напряжение на аккумуляторе не достигнет 5,7…5,8 В при подключенных клеммах зарядного устройства, а затем продолжать заряд током примерно 12 мА в течение двух-трех часов. Зарядное устройство Устройство (см. схему) с питанием от выпрямленного напряжения 12В. Сопротивление токоограничивающих резисторов рассчитывается по формуле: R = Uст/I, где Uст — напряжение стабилизации микросхемы-стабилизатора; I — зарядный ток. В этом случае Uct = 1,25 В; соответственно сопротивление резисторов R1 = 1,25/0,025 = = 50 Ом, R2 = 1,25/0,0125 = 100 Ом. В устройстве могут использоваться микросхемы SD1083, SD1084, ND1083 или ND1084. Стабилизатор необходимо установить на радиатор. Можно уменьшить напряжение питания зарядного устройства и тем самым снизить мощность, выделяемую на стабилизатор, однако желательно подавать на него такое напряжение, чтобы можно было заряжать аккумуляторы других типов. От редактора. Близким аналогом стабилизатора SD1083 является отечественная микросхема КР142ЕН22. Так же будем применять стабилизатор КР142ЕН12. В. СЕВАСЬЯНОВ, Воронеж (Радио 12-98) 1 …

Автомобильная электроника ЗАРЯДКА АККУМУЛЯТОРОВ АСИММЕТРИЧНЫМ ТОКОМ Значительно лучшие рабочие характеристики аккумуляторов могут быть достигнуты, если аккумуляторы заряжаются асимметричным током. Схема зарядного устройства, реализующего этот принцип, представлена ​​на рисунке. При положительном полупериоде входного переменного напряжения ток протекает через элементы VD1, R1 и стабилизируется диодом VD2. Часть стабилизированного напряжения подается через переменный резистор R3 на базу транзистора VT2. Транзисторы VT2 и VT4 нижнего плеча устройства работают как генератор тока, величина которого зависит от сопротивления резистора R4 и напряжения на базе VT2. Зарядный ток в цепи аккумулятора протекает через элементы VD3, SA1.1, PA1, SA1.2, аккумулятор, коллекторный дифференциал транзистора VT4, R4. При отрицательном полупериоде переменного напряжения на диоде VD1 устройство работает аналогично, но работает верхнее плечо — VD1 стабилизирует отрицательное напряжение, которое регулирует ток, протекающий через аккумулятор в обратном напряжении (ток разряда) . Показанный на схеме миллиамперметр РА1 используется при первоначальной настройке; позже его можно выключить, переместив переключатель в другое положение. Такое зарядное 9Устройство 0319 имеет следующие преимущества: 1. Токи зарядки и разрядки можно регулировать независимо друг от друга. Следовательно, данное устройство может использоваться с аккумуляторами различной энергоёмкости. 2. При любом исчезновении напряжения переменного тока каждое из плеч закрывается, и ток через батарею не протекает, что защищает батарею от самопроизвольного разряда. В данном устройстве из отечественных элементов могут быть использованы в качестве VD1 и VD2 — КС133А, VT1 и VT2 — КТ315Б или КТ503Б. Остальные элементы подбираются в зависимости от зарядного тока. Если он не превышает 100 мА, то в качестве транзисторов VT3 и VT4 следует использовать КГ815 или КТ807 с любыми буквенными индексами (расположенными на теплоотводе с площадью теплоотводящей поверхности 5…15 кв.см), а в качестве диодов VD3 и VD4 — Д226, КД105 также с любыми буквенными индексами. 1 …

Убедился в достоинствах «живой» (лечение насморка, ангины) и «мертвой» (полиартрит) воды. Однако если использовать водопроводную воду (хлорированную), то при обработке она закипает и образует коричнево-зеленую пену (минеральные соли + хлор), один вид которой способен «потопить» идею на корню. Правда, сразу разделив воду на фракции («живую» и «мертвую»), можно профильтровать каждую отдельно и избавиться от этой пены, но все равно это вызывает сомнения в качестве получаемой воды. Чтобы обойтись без пены, лучше использовать колодезную или минеральную воду (не газированную) и, в крайнем случае, кипяченую (охлажденную и фильтрованную) водопроводную воду. Выпадающий осадок – это нормально. Для хранения влага должна отстояться (в отдельных сосудах), после чего ее нужно тщательно высыпать. Хранить приготовленную воду лучше всего в холодильнике. Сам метод в принципе исключает использование дистиллированной или дождевой (снеговой) воды, так как она не содержит растворенных солей. Для получения «живой» и «мертвой» воды электролизом достаточно силы тока 5 мА. Поэтому установка может питаться от сети (рис. 1а), аккумуляторов (рис. 1б) или гальванических элементов (рис. 1 в). Демпфирующие конденсаторы С1.С2 (рис. 1 а) применяются типов К73-17, К40У-9.или БМТ-2. Конденсаторы можно заменить одним резистором (43 кОм, 2,2 Вт). Конструктивное использование устройства показано на рис. 2. В нем используется «бракованная» («неприемлемая») стеклянная банка 9 емкостью 1 л с подходящей крышкой 1. Для крепления мешка 4 с «мертвой» (*+») водой используются «крокодилы» 3. Мешочек 4 можно заменить стаканом из обожженной, но неглазурованной глины. Для крышки 1 предусмотрено 8 отверстий 6, что позволяет заливать воду в собранное устройство поочередно (сначала на положительный, затем на отрицательный электрод) через лейку и обеспечивает выход образующихся при электролизе газов. Верхняя крышка 2 защищает от случайного прикосновения к высоковольтным цепям. Распорка 7 необходима для того, чтобы полиэтиленовая крышка 1 не прогибалась при надавливании пальцами на «крокодилы» 3. К нему также крепится крышка с помощью винта. 2. Прочие элементы конструкции крепятся саморезами 02,5 мм в отверстия, пробитые шилом в полиэтиленовом чехле 1,1…

Разработанное автоматическое зарядное устройство (АЗУ) позволяет заряжать малогабаритные аккумуляторы MP3-плееров. цифровые фотоаппараты, фонарики и т.п. из сети. Использование его позволяет отказаться от нескольких зарядных устройств и полностью разряжать аккумуляторы с задачей устранения «эффекта памяти», которым обладают широко распространенные никель-кадмиевые (Ni-Cd) аккумуляторы. АЗУ реализует патент РФ на полезную модель №49900 от 04.08.2006. Прототипом для него послужило зарядное устройство от устройства . Основные особенности АМС обеспечиваются применением интегральной схемы TL431 (регулируемый стабилитрон) и применением генератора переменного тока на основе реактивного элемента (в данном варианте конденсатора). АСУ обеспечивает заряд аккумуляторов ААА и АА ААА и ААА стабильным током 155 мА от сети (220-8, 50 Гц) Также может применяться при более низких напряжениях сети с пропорциональным уменьшением зарядного тока. Стабильность зарядного тока полностью определяется стабильностью рис. 1 переменного напряжения, питающего АМУ. В начале зарядки аккумулятора загорается сигнальный светодиод, перед окончанием зарядки начинает мигать, а затем полностью гаснет. АМУ обеспечивает автоматическое снижение зарядного тока (не менее чем на порядок) при достижении ЭДС заряженной батареи и световую индикацию этого режима. В автономном режиме работы (без подключения к сети) аккумулятор автоматически разряжается до напряжения примерно 0,6 В со световой индикацией процесса. При полностью заряженном аккумуляторе такой разряд начинается с тока около 200 мА. Разрядка всей батареи аккумуляторов нерациональна, т.к. может усугубляться неидентичностью составляющих ее аккумуляторов. Схема АИС представлена ​​на рис. 1. В состав устройства входят: — токоограничивающие конденсаторы С1. С2; — резисторы защиты R1, R2; — мостовой выпрямитель VD1; — цепи управления и индикации СЗ, Р3. HL1, R4, R5, VD3, DA1, VS1, VT1; — развязывающий диод VD2; — цепь заряда R6. Р7 | С4, G81; — разрядный контур К1. Р8. ХЛ2. СБ1. ГБ1. АЗУ работает следующим образом. Конденсаторы переменного тока C1 и C2 являются балластными реактивными сопротивлениями и, таким образом, обеспечивают ток приблизительно 155 мА. Для разрядки конденсаторов после выключения устройства резистор R1 служит шунтирующим конденсатором. Резистор R2 гасит амплитуду пускового тока на уровне 1…9 В.0011

Источник питания Использование оптопары в цепи обратной связи регулятора напряжения или зарядного устройства Л. А. Черкасон. Гора ISA Mines L> тд. (Квинсленд, Австралия) Простая и недорогая схема, которая одновременно служит регулятором и зарядным устройством для аккумуляторов малой емкости, может быть собрана без сложных датчиков напряжения. В этой схеме диод (эмиттер) оптопары, включенный в простую петлю обратной связи, воспринимает изменения выходного напряжения. Схема формирует стабилизированное выходное напряжение 12,7 В при токе 50 мА и может использоваться для заряда аккумуляторов при сохранении предельных значений тока и напряжения, которые довольно просто изменяются. Оптопара оптимальная устройство м с точки зрения его применения в качестве датчика напряжения. Диод воспринимает выходное напряжение, не нагружая схему и не нарушая нормальный режим работы, а напряжение на нем не меняется и играет сравнительно небольшую роль при любых изменениях токов зарядки или нагрузки. Как показано на схеме, диодный мост и конденсатор С1 выпрямляют и фильтруют входное переменное напряжение. Предположим, схема работает как зарядное устройство устройства . .. Если аккумулятор заряжен не полностью, напряжение на нем ниже 12,7 В (Vz + Vd). Это напряжение устанавливается путем выбора соответствующего кремниевого стабилитрона последовательно с диодом оптопары. При этом транзистор серии 1N2270 включается и пропускает ток в батарею. Ток 1А ограничен в основном резистором 220 Ом. Когда напряжение батареи превысит роль (Vz + Vd), включается стабилитрон и через диод оптопары протекает ток Iz, включая фототранзистор и выключая последовательный транзистор Q. При отсутствии батареи, когда цепь работает в режиме регулятора, ток в нагрузку поступает при напряжении 12,7 В. Конечно, выходной ток зависит в основном от сопротивления нагрузки. Напряжение пульсаций составляет 25 мВ в режиме стабилизации и 1 мВ в режиме зарядки. Схема обеспечивает стабилизацию 30 мВ/В при изменении напряжения и 8 мВ/мА при изменении нагрузки от 5 до 301…9 В.0011

За последний час в продаже появилось большое количество различных зарядных устройств (зарядных устройств). Многие из них обеспечивают зарядный ток. численно равна 1/10 емкости батареи. Зарядка занимает 12. .18 часов, что многих не устраивает. «Быстрые» зарядные устройства были разработаны для удовлетворения потребностей рынка. Например, память «FOCUSRAY». модель 85 (рис. 1), представляет собой автоматическое зарядное устройство устройства для быстрой зарядки, смонтированное в корпусе с сетевой вилкой и позволяющее одновременно заряжать две батареи 6Ф22 («Ника») или четыре никель-кадмиевых или никель-металлогидридных аккумулятора типоразмера ААА или АА (316) типоразмеров с током до 1000 мА. На корпусе зарядного устройства, напротив каждого гнезда аккумулятора, у кассеты есть свой светодиод. индикация режима работы зарядного устройства. При отсутствии аккумулятора не горит, при зарядке мигает, после завершения зарядки горит постоянно. Естественно, что наиболее полная работа батареи аккумуляторов происходит, когда батареи одинаковые. В этом случае заряд и разряд происходят одновременно, а их ресурс полностью используется как источник питания. На практике такая идеальная ситуация почти не встречается, и приходится либо подбирать аккумуляторы к аккумулятору с помощью приборов, либо «приучать» аккумуляторы к совместной работе. Для этого необходимо: — взять аккумуляторы одного типа с одинаковой емкостью и, желательно, из одной партии; — зарядить их и полностью разрядить до реальной нагрузки; — повторить заряд-разряд в аккумуляторе несколько раз, т.е. произвести его «лепку». Вы также можете подобрать батареи для друга с индивидуальной зарядкой. Установив аккумуляторы в держатели батарейного отсека зарядного устройства. включаем его в сеть. Светодиоды индикатора начинают мигать, указывая на успешную зарядку. В противном случае нужно проверить батарею, которая стоит на фоне неработающего светодиода. Причин тому может быть несколько: — батарея повреждена и не берет заряд; — короткое замыкание между его выводами; — напряжение на клеммах аккумулятора упало ниже 1 В. В первых двух случаях необходимо заменить неисправный аккумулятор, в последнем — подключить «виноватый» аккумулятор к обычному «долгоиграющему» зарядному устройству. например, такой, как на рис. 2, на 30…60 мин, и только потом вставить в «ускоренную» память, сделав us1…

Автомобильная электроника АВТОМАТ ЗАРЯД-ДЕСУЛЬФАТАЦИЯ АВТОМОБИЛЬНЫХ АККУМУЛЯТОРОВ СОРОКИН А.В., 343902, Украина, г. Краматорск-2, а/я 37. Давно известно, что заряд электрохимических источников питания несимметричным током, с коэффициентом Isar: Ip = 10 1, в частности для кислотных аккумуляторов, приводит к устранению сульфатации пластин в аккумуляторе, т. е. к восстановлению их емкости, что в свою очередь продлевает срок службы аккумуляторов. Не всегда есть возможность находиться рядом с зарядным устройством и весь час следить за процессом зарядки, поэтому часто либо систематически недозаряжают аккумуляторы, либо перезаряжают их, что, естественно, не продлевает срок их службы. Из химии видно, что разность потенциалов между отрицательной и положительной пластинами в аккумуляторе равна 2,1 В, что при 6 банках дает 2,1 х 6 = 12,6 В. При зарядном токе, равном 0,1 емкости аккумулятора, в В конце заряда напряжение повышается до 2,4 В на банку, или 2,4 х 6 = 14,4 В. Увеличение зарядного тока приводит к увеличению напряжения на аккумуляторе и усилению нагрева и кипения электролита. Заряд током ниже 0,1 ёмкости не позволяет довести напряжение до 14,4 В, однако длительный (до трёх недель) малоточный заряд способствует растворению кристаллов сульфата свинца. Особенно опасны дендриты сульфата свинца, «проросшие» в сепараторах. Вызывают быстрый саморазряд аккумулятора (вечером зарядил аккумулятор, а утром не смог завести двигатель). Вымыть дендриты из сепараторов можно только растворив их в азотной кислоте, что практически нереально. Путем многолетних наблюдений и экспериментов была создана электрическая схема, которая, по мнению автора, позволяет полагаться на автоматику. Опытная эксплуатация в течение 10 лет показала эффективную работу устройства. Принцип действия следующий: 1. Заряд производится на положительной полуволне вторичного напряжения. 2. На отрицательной полуволне происходит частичный разряд батареи из-за протекания тока через нагрузочный резистор. 3. Автоматическое включение при падении напряжения вследствие саморазряда до 12,5 В и автоматическое отключение от сети 220 В при достижении напряжения на аккумуляторе 14,4 В. Отключение бесконтактное, посредством с1…

Большое количество оборудования с автономными источниками питания, находящегося в эксплуатации у потребителя, требует от последнего затрат на аккумуляторные источники питания. Гораздо выгоднее эксплуатировать Ni-Cd аккумуляторы, которые при правильном использовании выдерживают до 1000 циклов разряд-заряд. Однако к аккумуляторному блоку питания (ИБП) необходимо дополнительно иметь зарядное устройство устройство , и тестер для быстрого определения годности аккумуляторов. За последнее десятилетие в популярной радиотехнической литературе появилось немалое количество описаний автоматических зарядных устройств. Используя минимальные материальные и временные ресурсы, радиолюбитель разрабатывает и изготавливает полуавтоматические зарядные устройства. Они не соответствуют полному технологическому циклу обслуживания ИБП или его отдельных элементов (далее — изделие), утвержденному ГОСТ, не обеспечивают их полную зарядку, а также надежную и длительную работу, особенно в случаях где заряд заканчивается напряжением на клеммах изделия. И как понятно, систематический недозаряд приводит к снижению активности электродов и уменьшению емкости изделия. Указанный ГОСТ требует сначала разрядить изделие стандартным током разряда до значения, при котором элемент ИБП будет иметь напряжение 1 В, а затем зарядить его током, равным десятой части его емкости, в течение определенного времени. Эти режимы позволяют заряжать ИБП без опасности накопления избыточного заряда, без опасности недозаряда, без опасности перегрева или взрыва. Ближайший по функциям к предлагаемому Устройство , описанное в , но в отличие от него выполненное на имеющейся элементарной базе, не требует настройки времязадающей схемы с помощью частотомера. Автор предлагает прибор на элемент Д-0,55С и аккумуляторы по 10 шт. этих элементов с номинальным напряжением 12 В, исключив тем самым многопозиционные выключатели, уменьшив габариты и цену (у) АРЗУ. Для работы с любыми другими Ni-Cd изделиями описываемый АРЗУ можно использовать, заменив несколько резисторов, определяющих разрядно-зарядные токи и измерительный делитель напряжения, установленный на входе блока сравнения напряжений. В АРЗУ предусмотрены следующие режимы: 1) Разряд ИБП 1…

Все просто Устройство на мощных транзисторах прекрасно подходит не только для зарядки автомобильных аккумуляторов, но и для питания различных электронных схем. Напряжение на выходе устройства регулируется от 0 до 15 В. Ток зависит от степени разрядки аккумуляторов и может достигать 20 А. Так как катоды диодов и коллекторы транзисторов соединены, то все эти детали размещены на одном большом радиаторе без изолирующих прокладок. Если нет особых требований к стабильности напряжения, то резистор R1 и стабилитрон VD3 можно исключить из схемы. Добавив контейнеры, показанные на схеме пунктирными линиями, можно использовать устройство в качестве источника питания. В.САЖИН, г. Ливны Орловской области 1 …

Предлагаемое защитное устройство автоматически отключает электродвигатель при переходе с режима нагрузки на режим холостого хода. Это особенно полезно для электрических насосов, если в колодце или скважине имеется ограниченный запас воды. Схема защитного устройства представлена ​​на рисунке. Работает устройство следующим образом. При нажатии на кнопку SB2 тиристоры VS1 и VS2 включают двигатель М1. При этом напряжение на резисторе R2 выпрямляется мостом VD5…VD8 и поступает на тиристорную оптопару U1, блокирующую кнопку SB2. При снижении нагрузки на электродвигатель (соответственно уменьшается потребляемый ток) напряжение на резисторе R2 также уменьшается и становится недостаточным для включения тиристорной оптрона U1, тиристоры VS1 и VS2 отключают электродвигатель. При настройке устройства может потребоваться подбор резистора R3. Тиристоры VS1 и VS2 установлены на радиаторах. Провод резистора R2. В.Ф. Яковлев, Шостка, Сумская область 1…

Схема коммутационного устройства с зарядным устройством Устройство м показано на рисунке. При наличии сетевого напряжения контактами К1.1 и К1.2 нагрузка подключается к сети, контактом К3.1 аккумуляторная батарея подключается к зарядному устройству. При отказе сети контактами К1. 1 и К1.2 нагрузка подключается ко вторичной обмотке трансформатора Т1 преобразователя напряжения. Контактами К2.1 преобразователь подключается к аккумулятору. 1…

В данном руководстве содержится информация о различных зарядных устройствах. Материал систематизирован таким образом, чтобы читатель смог убедиться в грамотной эксплуатации, использовании, ремонте и даже изготовлении зарядных устройств в домашних условиях. В книге также представлены принципиальные схемы и печатные платы промышленных зарядных устройств. Частные разработки помогут автолюбителям усовершенствовать и модернизировать существующие промышленные устройства, сделать один из предложенных вариантов или на основе огромного количества схемных решений собрать собственное оригинальное устройство, объединив понравившиеся узлы и блоки из нескольких предложенных зарядных устройств. Книга будет полезна широкому кругу автомобилистов и радиолюбителей, а также работникам ремонтных служб и заводов, производящих электрооборудование для автомобилей.

СОДЕРЖАНИЕ:]
Введение
1. Система электроснабжения автомобиля
1.1. Общая информация
2. Зарядные устройства
2.1. Общая информация
2.2. Зарядные устройства закона Вудбриджа
2.2.1. Выпрямитель для зарядки аккумуляторов
2.2.2. Автоматическое зарядное устройство
2.3. Выпрямители полупроводниковые типа «ВПМ» и «ВПА»
2.4. Зарядное устройство
2.5. Выпрямитель для зарядки аккумуляторов «ВА-2»
2.6. Выпрямитель зарядный «ВЗУ»
2.7. Зарядное устройство «УЗ-С-12-6,3»
2.8. Устройство выпрямительное «ВУ-71М»
2.9. Зарядное устройство «ВЗА-10-69-У2»
2.10. Универсальное зарядное устройство «УЗУ»
2.11. Зарядное устройство «Заряд-2»
2.12. Устройство электропитания многоцелевого «Каскад-2»
2.13. Выпрямитель типа «ВСЛ»
2.14. Модернизация простых зарядных устройств
2.15. Зарядные устройства накаливания
2.16. Зарядное устройство — стабилизатор напряжения
2.17. Зарядное устройство на тороиде от ЛАТР-2
2. 18. Регулируемый источник питания для электроремонта автомобилей и зарядки аккумуляторов
2.19. Источник для ремонта автомобильного электрооборудования и зарядки аккумуляторов
2.20. Зарядное устройство для стартерных аккумуляторов
2.21. Простое тиристорное зарядное устройство
2.22. Мощный лабораторный источник питания для электроремонта и зарядки аккумуляторов
2.23. Зарядное устройство малой мощности
2.24. Универсальные зарядные выпрямители с электронным регулированием
2.25. Зарядное устройство
2.26. Простое зарядное устройство для TC-200
2.27. Зарядно-восстановительное устройство
2.28. Зарядное устройство
2.29. Зарядное устройство для десульфатации
2.30. Зарядное устройство «Электроника-ЛВС»
2.31. Автоматическое зарядное устройство
2.32. Зарядное устройство
2.33. Простое автоматическое зарядное устройство
2.34. Зарядное устройство с электронной защитой
2.35. Автоматическое зарядное устройство для автомобильных аккумуляторов
2. 36. Автоматическое зарядное устройство
2.37. Автоматическое зарядное устройство
2.38. Автоматическое зарядное устройство
2.39. Автоматическое зарядное устройство
2.40. Зарядное устройство
2.41. Зарядное устройство с расширенными возможностями
2.42. Автоматическое присоединение к зарядному устройству
2.43. Модификация зарядного устройства
2.44. Автоматическое зарядное устройство «ПАА-12/6»
2.45. Зарядное устройство с гасящим конденсатором в первичной цепи
2.46. Зарядное устройство
2.47. Зарядное устройство
2.48. Простое зарядное устройство
2.49. Вариант зарядного устройства
2.50. Простое зарядное устройство
2.51. Автоматическое зарядное устройство
2.52. Автоматическое зарядное устройство
2.53. Автоматическое зарядное устройство
2.54. Зарядное устройство
2,55. Зарядное устройство
2.56. Автоматическое зарядное устройство для автомобильных аккумуляторов
2.57. Зарядное устройство
2. 58. Устройство для зарядки аккумуляторов «несимметричным» током
2,59. Автоматическое зарядное устройство
2,60. Автоматическое зарядное устройство
2.61. Зарядно-выпрямительный «Бархат»
2.62. Автоматические зарядные устройства с лампами накаливания
2.63. Зарядное устройство
2,64. Автоматическое зарядное устройство
2,65. Автоматическое зарядное устройство
2.66. Автоматическое зарядное устройство аккумуляторов
3. Электроизмерительные приборы магнитоэлектрической системы
Литература

Подборка справочников из серии « Автомобильная электроника » содержит данные о различных приборах и приборах, применяемых для проверки электрооборудования автомобиля. Имеются принципиальные схемы и печатные платы зарядных и пуско-зарядных устройств, их описания.

Обзор информации для автолюбителей, содержание:

Зарядное устройство. Выпуск 1: Информационный обзор для автомобилистов.
М. : НТ Пресс, 2005. — 192 с.: ил. — (Автомобильная электроника)
ISBN 5-477-00101-1

В книге также представлены принципиальные схемы и печатные платы промышленных зарядных устройств. Частные разработки помогут автолюбителям усовершенствовать и модернизировать существующие промышленные устройства, сделать один из предложенных вариантов или на основе огромного количества схемных решений собрать собственное оригинальное устройство, объединив понравившиеся узлы и блоки из нескольких предложенных зарядных устройств.

Книга будет полезна широкому кругу автомобилистов и радиолюбителей, а также работникам ремонтных служб.

Введение

1.1. Общая информация

2. Зарядное устройство
2.1. Общая информация
2.2. Зарядные устройства закона Вудбриджа
2.2.1. Выпрямитель для зарядки аккумуляторов
2.2.2. Автоматическое зарядное устройство
2.3. Выпрямители полупроводниковые типа «ВПМ» и «ВПА»
2.4. Зарядное устройство
2. 5. Выпрямитель для зарядки аккумуляторов «ВА-2»
2.6. Выпрямитель зарядный «ВЗУ»
2.7. Зарядное устройство «УЗ-С-12-6,3»
2.8. Устройство выпрямительное «ВУ-71М»
2.9. Зарядное устройство «ВЗА-10-69-У2».
2.10. Универсальное зарядное устройство «УЗУ»
2.11. Зарядное устройство «Заряд-2»
2.12. Устройство универсальное подающее «Каскад-2»
2.13. Устройства выпрямительные типа «ВСА»
2.14. Модернизация простых зарядных устройств
2.15. Зарядные устройства накаливания
2.16. Зарядное устройство — стабилизатор напряжения
2.17. Зарядное устройство на тороиде от ЛАТР-2
2.18. Регулируемый источник питания для ремонта электрооборудования автомобилей и зарядки аккумуляторов
2.19. Источник для ремонта автомобильного электрооборудования и зарядки аккумуляторов
2.20. Зарядное устройство для стартерных аккумуляторов
2.21. Простое тиристорное зарядное устройство
2.22. Мощный лабораторный источник питания для электроремонта и зарядки аккумуляторов. ..
2.23. Зарядное устройство малой мощности
2.24. Универсальные зарядные выпрямители с электронным регулированием
2.25. Зарядное устройство
2.26. Простое зарядное устройство для TC-200
2.27. Зарядно-восстановительное устройство
2.28. Зарядное устройство
2.29. Зарядное устройство для десульфатации
2.30. Зарядное устройство «Электроника-АВС»
2.31. Автоматическое зарядное устройство
2.32. Зарядное устройство
2.33. Простое автоматическое зарядное устройство
2.34. Зарядное устройство с электронной защитой

Зарядные и пуско-зарядные устройства. Выпуск 2: Информационный обзор для любителей автомобилей
Сост. А. Г. Ходасевич, Т. И. Ходасевич
М.: НТ Пресс, 2005. — 192 с.: ил.- (Автоэлектроника).
ISBN 5-477-00102-X

В этом руководстве содержится информация о различных зарядных устройствах. Материал систематизирован таким образом, чтобы читатель смог убедиться в грамотной эксплуатации, использовании, ремонте и даже изготовлении зарядных устройств в домашних условиях.
В книге также представлены принципиальные схемы и печатные платы промышленных зарядных устройств. Частные разработки помогут автолюбителям усовершенствовать и модернизировать существующие промышленные устройства, сделать один из предложенных вариантов или на основе огромного количества схемных решений собрать свое оригинальное устройство, объединив понравившиеся узлы и блоки из нескольких предложенных зарядных устройств.

Книга будет полезна широкому кругу автомобилистов и радиолюбителей, а также работникам ремонтных служб

Введение

1. Система электроснабжения автомобиля
1.1. Общая информация

2. Зарядное устройство
2.1. Общая информация
2.2. Автомат для автомагнитолы АВ..
2.3. Таймер для зарядного устройства
2.4. Устройство автоматическое перезарядное «1П-12/6-УЗ»
2.5. Автомат зарядного устройства «Искра»
2.6. Зарядное устройство «Кедр-М»
2.7. Зарядное устройство «Кедр-Авто 4А» и «Кедр-Авто 12В»
2. 8. Зарядное устройство «Электроника» УЗС-П-12-6,3
2,9. Зарядное устройство «Электроника» УЗ-А-6/12-6.3
2.10. Зарядное устройство «Электроника» УЗ-А-6/12-7,5
2.11. Зарядное устройство
2.12. Аппарат для десульфатации автомобильного зарядного устройства
2.13. Устройство для зарядки и формирования аккумуляторов
2.14. Автоматическое устройство для зарядки и восстановления аккумуляторной батареи
2.15. Автоматический аккумуляторный тренажер
2.16. Автоматическое зарядное устройство
2.17. Зарядное устройство для продления срока службы батареи.
2.18. Простое автоматическое зарядное устройство
2.19. Автоматическое подключение к зарядному устройству
2.20. Зарядное устройство малой мощности
2.21. Двухрежимный заряд/разряд
2.22. Автоматическое присоединение к зарядному устройству
2.23. Устройство зарядно-восстановительное «УВ31»
2.24. Импульсное зарядное устройство
2.25. Импульсное зарядное устройство
2. 26. Импульсный блок питания на базе БП PC
2.27. Счетчик заряда
2.28. Преобразователь напряжения конденсаторный умножающий ток
2.29. Источник постоянного тока «Б5-21»
2.30. Регулируемый стабилизатор тока
2.31. Регулируемый токоограничивающий регулятор напряжения
2.32. Лабораторный блок питания с регулируемым ограничением тока

3. Пусковые и пуско-зарядные устройства
3.1. Пусковые установки на базе ЛАТР
3.2. Зарядно-пусковое устройство «УЗП-С-6,3/100»
3.3. Автоматическое зарядное и пусковое устройство для автомобильного аккумулятора

Приборы и приборы для проверки и контроля электрооборудования автомобилей. Выпуск 3: Информационный обзор для автолюбителей
Сост. А. Г. Ходасевич, Т. И. Ходасевич
М.: НТ Пресс, 2005. — 208 с.: ил. — (Автоэлектроника).
ISBN 5-477-00103-8

В данном справочнике приведены данные о различных приборах и приборах, применяемых для проверки электрооборудования автомобиля. Материал систематизирован таким образом, чтобы читатель мог убедиться в грамотной эксплуатации, использовании, ремонте и даже изготовлении устройств в домашних условиях.
В книге представлены принципиальные схемы и печатные платы электронных изделий, используемых для проверки электрооборудования автомобилей.
Книга будет полезна широкому кругу автомобилистов и радиолюбителей, а также работникам ремонтных служб и заводов, производящих электрооборудование для автомобилей.

Введение

Система обозначения электрооборудования, применяемого в автомобильной промышленности
Аппаратура для контроля технического состояния электрооборудования автомобилей

1. Переносные стрелочные приборы для контроля технического
состояния электрооборудования автомобилей
1.1. Индикатор исправности цепи высокого напряжения
системы зажигания и свечи зажигания
1.2. Индикатор исправности свечи зажигания
1.3. Индикатор исправности свечи зажигания «Поиск-1»
1. 4. Прибор автолюбителя из вольтметра
1.5. Универсальное устройство для автолюбителей
1.6. Устройство диагностики автомобиля
1.7. Автомобильный тестер
1.8. Тестер драйверов
1.9. Автотестер
1.10. Портативный прибор «Автотестер АТ»
1.11. Автотестер «А-Г»
1.12. Комбинированное устройство «Автотестер АТ-1М»
1.13. Прибор автомобилиста «КПА-1».
1.14. Устройство автолюбителя
1.15. Простой прибор для автолюбителя
1.16. Простейший угломер ЗСК
1.17. Автомобильное устройство «ПА-1»
1.18. Прибор автомобилиста «ТОР-01»
1.19. Прибор автомобилиста «ШП6»
1.20. Комбинированное устройство Ц4328
1.21. Комбинированное устройство 43102
1.22. Комбинированное устройство 43102-М2

2. Приборы для проверки якорей генераторов и стартеров
2.1. Модель E236
2.2. Модель E202
2.3. PPJ модель 533

3. Приставки к цифровым мультиметрам
3.1. Мультиметр-автомобильный тахометр
3. 2. Угломер ZSK является приставкой к мультиметру.
3.3. Приставка цифровой мультиметр

4. Приборы контроля электрооборудования
4.1. Бортовой индикатор углового отклонения ZSK
4.2. Индикатор качества смеси «ИКС-1»

Литература

Название: Подборка справочников из серии «Автоэлектроника»
Авторы: Ходасевич А.Г., Ходасевич Т.И.
Год: 2005
Формат: DjVu
Количество страниц: 192 + 192 + 208
Качество: отличное
Язык русский
Размер: 12,1 МБ (+3% восток)

Скачать Подборка справочников из серии «Автоэлектроника»

Усилитель тока высокого напряжения своими руками. Мой высоковольтный генератор. Схема источника высокого напряжения

Иногда возникает необходимость получить высокое напряжение из подручных материалов. Горизонтальная развертка бытовых телевизоров — это готовый высоковольтный генератор, генератор мы лишь немного переделаем.
От блока строчной развертки нужно выпаять умножитель напряжения и трансформатор строчной развертки. Для нашей цели ООН9Использовался множитель -27.

Сетевой трансформатор подойдет буквально любому.

Трансформатор строчный сделан с огромным запасом, в телевизорах используется всего 15-20% мощности.
У обходчика имеется высоковольтная обмотка, один конец которой виден непосредственно на катушке, другой конец высоковольтной обмотки находится на подставке, вместе с основными контактами внизу катушки (вывод 13 ). Найти высоковольтные провода очень легко, если посмотреть на схему линейного трансформатора.

Используемый умножитель имеет несколько выходов, схема подключения показана ниже.

Схема умножителя напряжения

После подключения умножителя к высоковольтной обмотке строчного трансформатора необходимо продумать конструкцию генератора, который будет питать всю схему. С генератором мудрить не стал, решил взять готовый. Использовалась схема управления ЛДС мощностью 40 Вт, проще говоря, просто балласт ЛДС.

Балласт китайского производства, можно найти в любом магазине, цена не более 2-2,5$. Такой балласт удобен тем, что работает на высоких частотах (17-5 кГц в зависимости от типа и производителя). Минус только в том, что выходное напряжение имеет повышенный номинал, поэтому мы не можем напрямую подключить такой балласт к строчному трансформатору. Для подключения используется конденсатор на напряжение 1000-5000 вольт, емкость от 1000 до 6800 пФ. Балласт можно заменить другим генератором, это не критично, здесь важен только разгон строчного трансформатора.

ВНИМАНИЕ!!!
Выходное напряжение умножителя составляет около 30 000 вольт , в некоторых случаях это напряжение может быть смертельно опасным, поэтому будьте предельно осторожны. После выключения цепи заряд остается в умножителе, замыкают высоковольтные клеммы , чтобы полностью его разрядить. Все эксперименты с высоким напряжением проводите вдали от электронных устройств.
Вообще вся схема находится под высоким напряжением, поэтому не прикасайтесь к компонентам во время работы.

Установку можно использовать как демонстрационный генератор высокого напряжения, с которым можно провести ряд интересных экспериментов.

Здравствуйте. Сегодня мы поговорим об очень мощной и крутой самоделке. Сегодня я соберу мощный высоковольтный генератор напряжением около 25 кВ. Собираю эту схему не первый раз, так что сложностей нет. Постараюсь объяснить все коротко и просто
Начну пожалуй со схемы высоковольтного генератора. Я нашел его, когда собирал, и сохранил на всякий случай. Схема всего из дюжины компонентов
Как он сказал, собрал схему для второго генератора, схема сейчас успешно работает в сварке. Нижняя плата — генератор высокого напряжения

Пока собирал, успел наиграться с дугой иногда доходящей до 3 сантиметров, что примерно 30 кВ. Я уже тогда думал собрать себе такой же генератор, нужно было только собрать соответствующие комплектующие, и вот пришло время

Нашел цветной телевизор советского производства и вытащил из него плату строчной развертки

Собственно от этой платы нужен только строчный трансформатор и конденсатор к73-17 на 400В 0,47мкФ. У меня их было пару на первом генераторе.
Зачистил болгаркой плату от старых дорожек, установил на старое место строчный трансформатор, намотав две обмотки по 5 витков. Из того же трансформатора сделал дроссель, который переделаю чуть позже.

Начал собирать управляющую часть схемы. Установка будет навесная, с платой возиться не хочется. Установлены полевые транзисторы 40N60 на радиатор, через изолирующие прокладки

На следующем этапе сборки впаял мощные трехамперные диоды Шоттки

Хитрость заключается в том, чтобы впаять конденсатор между стоками транзисторов и впаять резисторы на 390 Ом в затворы. Стабилитроны не ставил, так как их у меня нет, но схема прекрасно работает и без них

Трансформатор припаял к стокам и перемотал дроссель, так как индуктивность предыдущего маловата. Новый индуктор с индуктивностью 50 мкГн.

Пришло время попробовать запустить высоковольтный генератор. Подключаю плату к . На фото дуга около полусантиметра, что равно 5кВ. Блок питания 20В

Попробовал расширить дугу до 2,5 см, напряжение поднялось до 25 кВ. Дуга стала широкой и мощной, прикуривает за доли секунды 🙂 Но провод начал плавиться и эксперимент пришлось прервать

Чтобы провода не горели, был подключен один вывод высоковольтной обмотки к саморезу, вкрученному в доску, а на второй болт.
Питание 20В, ток холостого хода 0,6А

Сейчас попробую зажечь дугу до 25 кВ и сделать замер. Напряжение просело до 13,2В, ток потребления составил 6,25А. Потребляемая мощность 82,5Вт, карандаш горит вообще без проблем

К сожалению моя лаборатория не может разжечь дугу сильнее и поэтому трансформатор перегружен. Нужно найти что-то помощнее и посмотреть, на что еще способен высоковольтный генератор.
Здесь я снял короткое видео генератора, надеюсь вам будет интересно.

А пока грузил это видео, нашел еще интересное видео работы этого генератора от 30В, ребята, это вообще жесть

Блокирующий генератор ВН (высоковольтный блок питания) для опытов — можно купить в интернете или сделать самому. Для этого нам понадобится не много деталей и умение работать паяльником.

Для того, чтобы его собрать нужно:

1. Трансформатор строчной развертки ТВС-110Л, ТВС-110ПЦ15 от ламповых ч/б и цветных телевизоров (любая линейка)

2. 1 или 2 конденсатора 16-50в — 2000-2200пФ

3. 2 резистора 27Ом и 270 -240Ом

4. 1-транзисторный 2Т808А КТ808 КТ808А или аналогичный по характеристикам. + хороший радиатор для охлаждения

5. Провода

6. Паяльник

7. Прямые плечи

И так берем обходчик, разбираем аккуратно, оставляем вторичную высоковольтную обмотку, состоящую из множества витков из тонкой проволоки, ферритовый сердечник. Наматываем наши обмотки эмалированным медным проводом на вторую свободную сторону феритового сердечника, предварительно сделав вокруг феритового сердечника трубку из плотного картона.

Первый: 5 витков диаметром примерно 1,5-1,7 мм

Второй: 3 витка диаметром примерно 1,1 мм

В общем, толщина и количество витков могут варьироваться. Что было под рукой — из того и сделал.

Резисторы и пара мощных биполярных npn транзисторов- КТ808а и 2т808а. Радиатор делать не хотел — из-за больших размеров транзистора, хотя более поздний опыт показал, что большой радиатор точно нужен.

Для питания всего этого я выбрал трансформатор на 12В, так же можно запитать от обычного 12 вольт 7А акк. от УПС. (для повышения выходного напряжения можно подать не 12 вольт, а например 40 вольт, но тут уже надо думать о хорошем охлаждении транса, а витков первичной обмотки можно сделать не 5-3 а 7-5 на пример).

Если вы собираетесь использовать трансформатор, то вам понадобится диодный мост для выпрямления тока из переменного в постоянный, диодный мост можно найти в блоке питания от компьютера, также можно найти конденсаторы и резисторы + провода там.

в итоге получаем на выходе 9-10кВ.

Всю конструкцию я разместил в корпусе от БП. получилось довольно компактно.

Итак, у нас есть высоковольтный блокирующий генератор, который позволяет нам экспериментировать и запускать трансформатор Теслы.

• учебник

Добрый день, уважаемые хабровцы.
Этот пост будет немного другим.
В ней я расскажу, как сделать простой и достаточно мощный генератор высокого напряжения (280 000 вольт). За основу я взял схему Генератора Маркса. Особенность моей схемы в том, что я пересчитывал ее на доступные и недорогие детали. Кроме того, сама схема легко повторяема (у меня на сборку ушло 15 минут), не требует настройки и запускается с первого раза. На мой взгляд, это намного проще, чем трансформатор Тесла или умножитель напряжения Кокрофта-Уолтона.

Принцип действия

Сразу после включения начинают заряжаться конденсаторы. В моем случае до 35 киловольт. Как только напряжение достигнет порога пробоя одного из разрядников, конденсаторы через разрядник будут соединены последовательно, что удвоит напряжение на конденсаторах, подключенных к этому разряднику. Из-за этого практически мгновенно срабатывают остальные разрядники, а напряжение на конденсаторах суммируется. Я использовал 12 шагов, то есть напряжение надо умножить на 12 (12 х 35 = 420). 420 киловольт — это почти полуметровые разряды. Но на практике с учетом всех потерь получились разряды длиной 28 см. Потери произошли из-за коронных разрядов.

О деталях:

Сама схема проста, состоит из конденсаторов, резисторов и разрядников. Вам также понадобится источник питания. Так как все детали высоковольтные, возникает вопрос, где их взять? Теперь обо всем по порядку:

1 — резисторы

Нужны резисторы 100 кОм, 5 ватт, 50000 вольт.
Перепробовал много заводских резисторов, но ни один не выдерживал такого напряжения — дуга прошивала корпус и ничего не работало. Внимательное гугление дало неожиданный ответ: умельцы, строившие генератор Маркса на напряжение более 100 000 вольт, использовали сложные жидкие резисторы, генератор Маркса с жидкими резисторами, либо использовали множество ступеней. Я хотел чего-то попроще и сделал резисторы из дерева.

Обломал две ровные ветки сырого дерева на улице (сухой ток не проводит) и включил первую ветку вместо группы резисторов справа от конденсаторов, вторую ветку вместо группы резисторов слева от конденсаторов. Получилось две ветки с множеством выводов на равном расстоянии. Выводы сделал, намотав оголенный провод на ветки. Опыт показывает, что такие резисторы выдерживают напряжения в десятки мегавольт (10 000 000 вольт)

2 — конденсаторы

Здесь все проще. Конденсаторы я взял самые дешевые на радиорынке — К15-4, 470 пф, 30 кВ, (они же гриншиты). Их использовали в ламповых телевизорах, так что сейчас их можно купить на разборке или попросить бесплатно. Хорошо выдерживают напряжение в 35 киловольт, ни один не пробил.

3 — блок питания

Собрать отдельную схему для питания моего генератора Маркса у меня просто не поднялась рука. Потому что на днях соседка подарила мне старый телевизор «Электрон ТЦ-451». На аноде кинескопа в цветных телевизорах используется постоянное напряжение около 27000 вольт. Отсоединил высоковольтный провод (присоску) от анода кинескопа и решил проверить, какая дуга будет от этого напряжения.

Наигравшись с дугой, пришел к выводу, что схема в телевизоре достаточно стабильная, легко выдерживает перегрузки, а в случае короткого замыкания срабатывает защита и ничего не перегорает. Схема в телевизоре имеет запас мощности и мне удалось ее разогнать с 27 до 35 киловольт. Для этого я подкрутил подстроечным резистором R2 в модуле питания телевизора так, чтобы напряжение строчной развертки поднялось со 125 до 150 вольт, что в свою очередь привело к увеличению анодного напряжения до 35 киловольт. При попытке еще больше поднять напряжение, он пробивает транзистор КТ838А в строчной развертке телевизора, так что переусердствовать не нужно.

Процесс сборки

Используя медную проволоку, я прикрутил конденсаторы к ветвям дерева. Между конденсаторами должно быть расстояние 37 мм, иначе может произойти нежелательный пробой. Свободные концы проволоки загнул так, чтобы между ними получилось 30 мм — это будут разрядники.

Лучше один раз увидеть, чем сто раз услышать. Посмотрите видео, где я подробно показал процесс сборки и работу генератора:

Безопасность

Необходимо соблюдать особую осторожность, поскольку схема работает при постоянном напряжении, и разрядка даже одного конденсатора может привести к летальному исходу. При включении цепи нужно находиться на достаточном расстоянии, потому что электричество пробивается по воздуху на 20 см и даже больше. После каждого отключения обязательно разряжать все конденсаторы (даже те, что в телевизоре) хорошо заземленным проводом.

Всю электронику из комнаты, где будут проводиться опыты, лучше убрать. Разряды создают мощные электромагнитные импульсы. Телефон, клавиатура и монитор, которые я показал в видео, вышли из строя и ремонту уже не подлежат! Даже в соседней комнате мой газовый котел выключился.

Вам необходимо защитить свой слух. Шум от разрядов похож на выстрелы, потом в ушах звенит.

Первое, что вы чувствуете, когда включаете его, это то, как воздух в комнате наэлектризован. Напряжённость электрического поля настолько высока, что его ощущает каждый волосок на теле.

Хорошо виден коронный разряд. Красивое голубоватое свечение вокруг деталей и проводов.
Постоянно в легком шоке, иногда даже не понимаешь почему: дотронулся до двери — проскочила искра, хотел взять ножницы — выстрелил из ножниц. В темноте заметил, что искры проскакивают между разными металлическими предметами, не связанными с генератором: у дипломата с инструментом искры проскакивают между отвертками, пассатижами, паяльником.

Лампочки загораются сами по себе, без проводов.

По всему дому пахнет озоном, как после грозы.

Вывод

Все детали будут стоить около 50 грн (5$), это старый телевизор и конденсаторы. Сейчас разрабатываю принципиально новую схему, с целью получения метровых разрядов без особых затрат. Вы спросите: каково применение этой схемы? Отвечу, что приложения есть, но их нужно обсудить в другой теме.

На этом у меня все, будьте осторожны при работе с высоким напряжением.

Из этой статьи вы узнаете, как получить высокое напряжение, с высокой частотой своими руками. Стоимость всей конструкции не превышает 500 рублей, при минимуме трудозатрат.

Для его изготовления нужно всего 2 вещи:- энергосберегающая лампа(главное чтобы была рабочая схема балласта) и строчный трансформатор от телевизора, монитора и другой ЭЛТ техники.

Лампы энергосберегающие (правильное название: компактная люминесцентная лампа ) уже прочно вошли в наш быт, поэтому найти лампу с нерабочей лампочкой, но с работающей схемой балласта, думаю, не составит труда.
Электронный балласт КЛЛ генерирует высокочастотные импульсы напряжения (обычно 20-120 кГц), которые питают небольшой повышающий трансформатор и т.д. лампа загорается. Современные балласты очень компактны и легко помещаются в основание патрона Е27.

Балласт лампы выдает напряжение до 1000 вольт. Если вместо лампочки накаливания подключить горизонтальный трансформатор, можно добиться потрясающих эффектов.

Немного о компактных люминесцентных лампах

Блоки на схеме:
1 — выпрямитель. В нем переменное напряжение преобразуется в постоянное.
2 — транзисторы, включенные по двухтактной схеме (двухтактные).
3 — тороидальный трансформатор
4 — резонансный контур из конденсатора и дросселя для создания высокого напряжения
5 — люминесцентная лампа, которую мы заменим обходчиком

КЛЛ выпускаются различной мощности, типоразмера и форм-фактора . Чем больше мощность лампы, тем большее напряжение необходимо подавать на колбу лампы. В этой статье я использовал КЛЛ мощностью 65 Вт.

Большинство компактных люминесцентных ламп имеют одинаковую схему. И все имеют 4 выхода на подключение люминесцентной лампы. Выход балласта необходимо будет подключить к первичной обмотке сетевого трансформатора.

Немного о сетевых трансформаторах

Вкладыши также бывают разных размеров и форм.

Основная проблема при подключении обходчика — найти 3 нужных нам вывода из 10-20 обычно присутствующих в них. Один вывод — общий и еще пара выводов — первичная обмотка, которая будет цеплять балласт КЛЛ.
Если вы сможете найти документацию на обходчика или схему оборудования, где он раньше стоял, то ваша задача значительно облегчится.

Внимание! Сшиватель может содержать остаточное напряжение, поэтому обязательно разрядите его перед работой с ним.

Окончательный вариант

На фото выше вы можете увидеть устройство в действии.

И помните, что это постоянное напряжение. Толстая красная булавка — это «плюс». Если вам нужно переменное напряжение, то диод нужно убрать из линии, или найти старый без диода.

Возможные проблемы

Когда я собрал свою первую высоковольтную схему, она заработала сразу. Тогда я использовал балласт от лампы на 26 ватт.
Сразу захотелось большего.

Взял более мощный балласт от КЛЛ и в точности повторил первую схему. Но схема не сработала. Думал сгорел балласт. Я снова подключил лампочки лампы и включил ее. Лампа горит. Так что это был не балласт — он был рабочий.

Немного подумав, я пришел к выводу, что нить накала лампы должна определять электроника балласта. Я использовал только 2 внешних вывода на колбу лампы, а внутренний оставил «на воздухе». Поэтому я поставил резистор между внешним и внутренним контактами балласта. Включил — схема заработала, но резистор быстро сгорел.

Вместо резистора я решил использовать конденсатор. Дело в том, что конденсатор пропускает только переменный ток, а резистор бывает и переменный, и постоянный. Также конденсатор не грелся, т.к. давал небольшое сопротивление пути переменного тока.

Конденсатор сработал отлично! Дуга получилась очень большая и толстая!

Так что если схема у вас не сработала, то скорее всего тут 2 причины:
1. Что-то было подключено не так, либо со стороны балласта, либо со стороны строчного трансформатора.
2. Балластная электроника завязана на работу с нитью накала, а так как ее нет, то конденсатор поможет ее заменить.

Блок питания от 12 до 3 вольт. Источник питания. Понижающее напряжение без трансформатора

Как самому собрать простой блок питания и мощный источник напряжения.
Иногда приходится подключать различные электронные устройства, в том числе самодельные, к источнику постоянного тока 12 вольт. Блок питания легко собрать самостоятельно за полдня. Поэтому нет необходимости приобретать готовый блок, когда интереснее сделать нужную вещь для своей лаборатории самостоятельно.

Любой, кто хочет, сможет без особого труда изготовить 12-вольтовый блок самостоятельно.
Кому-то нужен источник для питания усилителя, а кому-то для питания небольшого телевизора или радио…
Шаг 1: Какие детали нужны для сборки блока питания…
Для сборки блока подготовьте заранее электронный комплектующие, детали и принадлежности, из которых будет собран сам блок. …
-Плата печатная.
— Четыре диода 1N4001 или аналогичные. Мост диодный.
— Стабилизатор напряжения LM7812.
— Трансформатор понижающий маломощный на 220 В, вторичная обмотка должна иметь напряжение 14В — 35В переменного тока, с током нагрузки от 100 мА до 1А, в зависимости от того, какую мощность необходимо получить на выходе.
— Конденсатор электролитический емкостью 1000мкФ — 4700мкФ.
— Конденсатор 1мкФ.
— Два конденсатора по 100 нФ.
— Обрезать провода.
-Радиатор, при необходимости.
Если нужно получить максимальную мощность от блока питания, для этого нужно подготовить соответствующий трансформатор, диоды и радиатор для микросхемы.
Шаг 2: Инструменты….
Для изготовления блока необходимы инструменты для монтажа:
-Паяльник или паяльная станция
-Кусачки
-Пинцет монтажный
-Инструмент для зачистки проводов
-Приспособление для всасывания припоя.
-Отвертка.
И другие полезные инструменты.
Шаг 3: Схема и многое другое…

Чтобы получить 5-вольтовый стабилизированный блок питания, вы можете заменить стабилизатор LM7812 на LM7805.
Для увеличения нагрузочной способности более чем на 0,5 ампера потребуется радиатор для микросхемы, иначе от перегрева она выйдет из строя.
Однако если вам нужно получить от источника несколько сотен миллиампер (менее 500 мА), то можно обойтись и без радиатора, нагрев будет незначительным.
Дополнительно в схему добавлен светодиод для визуальной проверки работоспособности блока питания, но можно обойтись и без него.

Цепь питания 12В 30А .
При использовании одного стабилизатора 7812 в качестве стабилизатора напряжения и нескольких мощных транзисторов данный блок питания способен обеспечить выходной ток нагрузки до 30 ампер.
Пожалуй, самая дорогая часть этой схемы — силовой понижающий трансформатор. Напряжение вторичной обмотки трансформатора должно быть на несколько вольт больше стабилизированного напряжения 12В, чтобы обеспечить работу микросхемы. Необходимо иметь в виду, что не следует стремиться к большей разнице между значениями входного и выходного напряжения, так как при таком токе значительно увеличивается в размерах теплоотвод выходных транзисторов.
В схеме трансформатора используемые диоды должны быть рассчитаны на большой максимальный прямой ток, примерно 100А. Максимальный ток, протекающий через микросхему 7812 в цепи, не будет превышать 1А.
Шесть составных транзисторов Дарлингтона типа TIP2955, включенных параллельно, обеспечивают ток нагрузки 30А (каждый транзистор рассчитан на ток 5А), такой большой ток требует соответствующего размера радиатора, каждый транзистор пропускает через себя одну шестую часть нагрузки Текущий.
Для охлаждения радиатора можно использовать небольшой вентилятор.
Проверка блока питания
При первом включении не рекомендуется подключать нагрузку. Проверяем работу схемы: к выходным клеммам подключаем вольтметр и измеряем напряжение, оно должно быть 12 вольт, либо значение очень близко к нему. Далее подключаем нагрузочный резистор 100 Ом, с мощностью рассеивания 3 Вт, или аналогичную нагрузку — типа лампы накаливания от автомобиля. При этом показания вольтметра не должны измениться. При отсутствии на выходе напряжения 12 вольт отключите питание и проверьте правильность монтажа и исправность элементов.
Перед установкой проверьте исправность силовых транзисторов, так как при пробитом транзисторе напряжение с выпрямителя поступает напрямую на выход схемы. Во избежание этого проверьте силовые транзисторы на короткое замыкание, для этого мультиметром измерьте сопротивление между коллектором и эмиттером транзисторов отдельно. Эту проверку необходимо проводить перед их установкой в ​​цепь.

Блок питания 3 — 24В

Схема блока питания выдает регулируемое напряжение в диапазоне от 3 до 25 вольт, с максимальным током нагрузки до 2А, если уменьшить токоограничивающий резистор на 0,3 Ом, ток можно увеличить до 3 ампер и более.
Транзисторы 2N3055 и 2N3053 устанавливаются на соответствующие радиаторы, мощность ограничительного резистора должна быть не менее 3 Вт. Регулировка напряжения управляется операционным усилителем LM1558 или 1458. При использовании ОУ 1458 необходимо заменить элементы стабилизатора, подающие напряжение с 8 контакта на 3 ОУ с делителя на резисторы 5,1К.
Максимальное постоянное напряжение для питания ОУ 1458 и 1558 составляет 36 В и 44 В соответственно. Силовой трансформатор должен выдавать как минимум на 4 вольта больше стабилизированного выходного напряжения. Силовой трансформатор в схеме имеет выходное напряжение 25,2 вольт переменного тока с отводом посередине. При переключении обмоток выходное напряжение снижается до 15 вольт.

Схема блока питания 1,5 В

Схема блока питания для получения напряжения 1,5 В использует понижающий трансформатор, мостовой выпрямитель со сглаживающим фильтром и микросхему LM317.

Схема регулируемого блока питания от 1,5 до 12,5 В

Схема блока питания с регулировкой выходного напряжения для получения напряжения от 1,5 вольт до 12,5 вольт, в качестве регулирующего элемента используется микросхема LM317. Его необходимо установить на радиатор, на изолирующую прокладку, чтобы исключить короткое замыкание на корпус.

Схема источника питания с фиксированным выходным напряжением

Схема источника питания с фиксированным выходным напряжением 5 или 12 вольт. В качестве активного элемента используется микросхема LM 7805, LM7812 установлена ​​на радиатор для охлаждения нагрева корпуса. Выбор трансформатора показан на левой стороне таблички. По аналогии можно сделать блок питания на другие выходные напряжения.

Схема блока питания 20 ватт с защитой

Схема для небольшого самодельного трансивера фирмы DL6GL. При разработке блока ставилась задача иметь КПД не менее 50%, номинальное напряжение питания 13,8В, максимальное 15В, при токе нагрузки 2,7А.
По какой схеме: импульсный блок питания или линейный?
Импульсные блоки питания получаются малогабаритными и КПД хороший, но неизвестно как поведет себя в критической ситуации, скачках выходного напряжения. ..
Несмотря на недостатки, была выбрана линейная схема управления: достаточно крупный трансформатор, не высокий КПД, необходимо охлаждение и т.д.
Б/у детали от самодельного блока питания 1980-х годов: радиатор с двумя 2N3055. Не хватало только регулятора напряжения µA723/LM723 и нескольких мелких деталей.
Стабилизатор напряжения собран на микросхеме µA723/LM723 в штатном включении. Выходные транзисторы Т2, Т3 типа 2N3055 установлены на радиаторах для охлаждения. Потенциометром R1 устанавливается выходное напряжение в пределах 12-15В. Переменным резистором R2 устанавливают максимальное падение напряжения на резисторе R7, равное 0,7В (между выводами 2 и 3 микросхемы).
Для питания используется тороидальный трансформатор (может быть любой на ваше усмотрение).
На микросхеме МС3423 собрана схема, срабатывающая при превышении напряжения (выбросов) на выходе блока питания, регулировкой R3 устанавливается порог напряжения на ножке 2 от делителя R3/R8/R9(опорное напряжение 2,6В), с выхода 8 подается напряжение на открытие тиристора ВТ145, вызывающее короткое замыкание, приводящее к срабатыванию предохранителя 6. 3а.

Для подготовки блока питания к работе (предохранитель 6.3а пока не задействован) установите выходное напряжение, например, 12,0В. Нагрузить агрегат нагрузкой, для этого можно подключить галогенную лампу 12В/20Вт. Установите R2 так, чтобы падение напряжения было 0,7 В (ток должен быть в пределах 3,8 А 0,7 = 0,185 Ом x 3,8).
Настраиваем работу защиты от перенапряжения, для этого плавно устанавливаем выходное напряжение 16В и подстраиваем R3 для срабатывания защиты. Далее выставляем выходное напряжение в норму и устанавливаем предохранитель (перед этим ставим перемычку).
Описываемый блок питания можно перестроить под более мощные нагрузки, для этого установите более мощный трансформатор, дополнительные транзисторы, элементы обвязки, выпрямитель на свое усмотрение.

Самодельный блок питания 3,3в

Если вам нужен мощный блок питания, 3,3 вольта, то его можно сделать, переделав старый блок питания от ПК или воспользовавшись приведенными выше схемами. Например, в цепи питания 1,5 В заменить резистор 47 Ом большего номинала, или поставить для удобства потенциометр, настраивая его на нужное напряжение.

Трансформаторный блок питания на КТ808

У многих радиолюбителей до сих пор валяются старые советские радиодетали, которые валяются без дела, но которые можно с успехом применить и они будут служить вам верой и правдой долгое время, одна из известных схем УА1Ж, которая ходит по интернету. Много копий и стрел сломано на форумах при обсуждении, что лучше полевой транзистор или обычный кремниевый или германиевый, какую температуру нагрева кристалла они выдерживают и какой из них надежнее?
У каждой стороны свои аргументы, но можно достать детали и сделать еще один простой и надежный блок питания. Схема очень простая, она защищена от перегрузки по току и при параллельном соединении трех КТ808 может отдавать ток 20А, автор использовал такой блок с 7 параллельными транзисторами и отдал в нагрузку 50А, при этом емкость конденсатор фильтра 120000 мкФ, напряжение вторичной обмотки 19в. Нужно учитывать, что контакты реле должны коммутировать такой большой ток.

При правильном монтаже просадка выходного напряжения не превышает 0,1 вольта

Блок питания на 1000в, 2000в, 3000в

Если нам нужен высоковольтный источник постоянного напряжения для питания лампы выходного каскада передатчика, что мы должны использовать для этого? В интернете много разных схем блоков питания на 600в, 1000в, 2000в, 3000в.
Первое: для высокого напряжения применяют схемы от трансформаторов как на одну фазу, так и на три фазы (при наличии в доме источника трехфазного напряжения).
Второе: для уменьшения габаритов и веса применена бестрансформаторная схема питания, непосредственно сеть 220 вольт с умножением напряжения. Самый большой недостаток этой схемы в том, что между сетью и нагрузкой нет гальванической развязки, так как выход подключается к этому источнику напряжения, соблюдая фазу и ноль.

Схема имеет повышающий анодный трансформатор Т1 (на требуемую мощность, например, 2500 ВА, 2400В, ток 0,8 А) и понижающий трансформатор накаливания Т2 — ТН-46, ТН-36 и т. д. Для исключения бросков тока при включении и защиты диодов при заряде конденсаторов используется включение через гасящие резисторы R21 и R22.
Диоды в высоковольтной цепи зашунтированы резисторами для равномерного распределения Uобр. Расчет номинала по формуле R (Ом) = ПИВх500. C1-C20 для устранения белого шума и уменьшения скачков напряжения. Мосты типа КБУ-810 можно использовать и как диоды, подключив их по указанной схеме и соответственно взяв нужное количество, не забывая о шунтировании.
R23-R26 для разрядки конденсаторов после отключения электроэнергии. Для выравнивания напряжения на последовательно соединенных конденсаторах параллельно ставятся выравнивающие резисторы, которые рассчитываются из соотношения на каждый 1 вольт приходится 100 Ом, но при большом напряжении резисторы оказываются достаточно большой мощности и вам здесь приходится маневрировать, учитывая, что напряжение холостого хода больше на 1, 41,

Еще по теме

Трансформаторный блок питания 13,8 вольт 25 а своими руками для КВ трансивера.

Ремонт и доработка китайского блока питания для питания адаптера.

Напряжение 12 вольт используется для питания большого количества электроприборов: приемников и радиоприемников, усилителей, ноутбуков, шуруповертов, светодиодных лент и прочего. Зачастую они работают от батареек или блоков питания, но при выходе из строя того или другого перед пользователем встает вопрос: «Как получить 12 вольт переменного тока»? Об этом мы поговорим далее, предоставив обзор наиболее рациональных способов.

Получаем 12 вольт от 220

Самая распространенная задача — получить 12 вольт от бытовой электросети 220В. Это можно сделать несколькими способами:

1. Понизить напряжение без трансформатора.
2. Используйте сетевой трансформатор на 50 Гц.
3. Используйте импульсный источник питания, возможно, в паре с импульсным или линейным преобразователем.

Понижающее напряжение без трансформатора

Преобразовать напряжение с 220 В до 12 без трансформатора можно 3 способами:

1. Понизьте напряжение с помощью балластного конденсатора. Универсальный способ используется для питания маломощной электроники, например светодиодных ламп, и для зарядки небольших аккумуляторов, как в фонариках. Недостатком является малый косинус Фи схемы и низкая надежность, но это не мешает ее широкому применению в дешевых электроприборах.
2. Понизьте напряжение (ограничьте ток) с помощью резистора. Способ не очень хороший, но имеет право на существование, подходит для питания какой-нибудь очень слабой нагрузки, например светодиода. Основной его недостаток – выделение большого количества активной мощности в виде тепла на резисторе.
3. Используйте автотрансформатор или дроссель с аналогичной логикой обмотки.

гасящий конденсатор

Прежде чем приступить к рассмотрению данной схемы, в первую очередь стоит сказать об условиях, которые необходимо соблюдать:

• Блок питания не универсальный, поэтому рассчитан и используется только для работы с одним известное устройство.
• Все внешние элементы блока питания, такие как регуляторы, если для схемы используются дополнительные компоненты, должны быть изолированы, а на металлические ручки потенциометров надеты пластиковые колпачки. Не прикасайтесь к плате блока питания и проводам подключения выходного напряжения, если к ним не подключена нагрузка или если в схеме нет стабилитрона или регулятора низкого постоянного напряжения.

Однако такая схема вряд ли убьет вас, но вы можете получить удар током.

Схема показана на рисунке ниже:

R1 — необходим для разряда гасящего конденсатора, С1 — основной элемент, гасящий конденсатор, R2 — ограничивающий токи при включении цепи, VD1 — диодный мост, VD2 — стабилитрон на нужное напряжение, на 12 вольт подходят: Д814Д, КС207В, 1N4742A. Вы также можете использовать линейный преобразователь.

Или усиленный вариант первой схемы:

Величина гасящего конденсатора рассчитывается по формуле:

С (мкФ) = 3200 * I (нагрузка) / √ (U вх²-U вых²)

С(мкФ) = 3200 *I(load)/√Uinput

Но можно и калькуляторами, они есть в сети или в виде программы для ПК, например, как вариант от Вадима Гончарука, можно поискать в интернете.

Конденсаторы должны быть такие — пленочные:

Или вот такие:

Остальные перечисленные способы рассматривать нет смысла, т.к. понижение напряжения с 220 до 12 вольт резистором не эффективно из-за большого тепловыделения (габариты и мощность резистора будут соответствующие), а наматывать дроссель отводом с определенного витка для получения 12 вольт нецелесообразно из-за трудозатрат и габаритов.

Блок питания на сетевом трансформаторе

Классическая и надежная схема, идеальна для питания усилителей звука, например динамиков и магнитол. При условии установки нормального фильтрующего конденсатора, который обеспечит необходимый уровень пульсаций.

Дополнительно можно установить стабилизатор на 12 вольт, типа КРЕН или Л7812 или любой другой на нужное напряжение. Без него выходное напряжение будет изменяться в зависимости от скачков напряжения в сети и будет равно:

Uвых=Uвх*Ктр

Ктр — коэффициент трансформации.

Здесь стоит отметить, что выходное напряжение после диодного моста должно быть на 2-3 вольта больше выходного напряжения БП — 12В, но не более 30В, оно ограничено техническими характеристиками стабилизатора, и КПД зависит от разности напряжений между входом и выходом.

Трансформатор должен подавать напряжение 12–15 В переменного тока. Стоит отметить, что выпрямленное и сглаженное напряжение будет в 1,41 раза больше входного напряжения. Оно будет близко к амплитудному значению входной синусоиды.

Еще хочу добавить регулируемую схему питания на LM317. С его помощью можно получить любое напряжение от 1,1 В до значения выпрямленного напряжения с трансформатора.

12 вольт от 24 вольт или другое повышенное постоянное напряжение

Для понижения постоянного напряжения с 24 вольт до 12 вольт можно использовать линейный или импульсный стабилизатор. Такая необходимость может возникнуть, если вам необходимо запитать нагрузку 12 В от бортовой сети автобуса или грузового автомобиля напряжением 24 В. Кроме того, вы получите стабилизированное напряжение в сети автомобиля, которое часто меняется. Даже в автомобилях и мотоциклах с бортовой сетью 12 В оно достигает 14,7 В при работающем двигателе. Поэтому эту схему можно использовать и для питания светодиодных лент и светодиодов на транспортных средствах.

Схема с линейным стабилизатором упоминалась в предыдущем пункте.

К нему можно подключить нагрузку с током до 1-1,5А. Для усиления тока можно использовать проходной транзистор, но выходное напряжение может немного упасть — на 0,5В.

Аналогично можно использовать LDO-стабилизаторы, это те же линейные стабилизаторы напряжения, но с малым падением напряжения, типа АМС-1117-12в.

Или импульсные аналоги типа AMSR-7812Z, AMSR1-7812-NZ.

Схемы подключения аналогичны L7812 и Кренкам. Также эти варианты подходят для понижения напряжения от блока питания от ноутбука.

Эффективнее использовать импульсные понижающие преобразователи напряжения, например, на ИМС LM2596. На плате имеются контактные площадки In (вход+) и (-выход) соответственно. В продаже можно найти версию с фиксированным выходным напряжением и с регулируемым, как на фото выше с правой стороны вы видите синий многооборотный потенциометр.

12 В от 5 В или другое пониженное напряжение

Можно получить 12 В от 5 В, например, от USB-порта или зарядного устройства для мобильного телефона, а также можно использовать с популярными сейчас литиевыми батареями с напряжением 3,7-4,2В.

Если речь о блоках питания, то можно еще и во внутреннюю схему вмешаться, отредактировать источник опорного напряжения, но для этого нужно иметь определенные познания в электронике. Но можно упростить и получить 12В с помощью повышающего преобразователя, например на базе XL6009IC. В продаже есть варианты с фиксированным выходом 12В или регулируемые с регулировкой в ​​диапазоне от 3,2 до 30В. Выходной ток — 3А.

Продается на готовой плате, и на ней есть маркировка с назначением выводов — вход и выход. Другой вариант — использовать MT3608 LM2977, он форсирует до 24В и выдерживает выходной ток до 2А. Также на фото хорошо видны подписи под контактные площадки.

Как получить 12В из подручных средств

Самый простой способ получить напряжение 12 В — последовательно соединить 8 батареек АА по 1,5 В.

Или используйте готовые батарейки на 12 В с маркировкой 23АЕ или 27А, такие используются в пультах дистанционного управления. Внутри это набор маленьких «таблеток», которые вы видите на фото.

Мы рассмотрели набор вариантов получения 12В дома. Каждый из них имеет свои плюсы и минусы, разную степень эффективности, надежности и экономичности. Какой вариант лучше использовать, вы должны выбирать самостоятельно, исходя из своих возможностей и потребностей.

Так же стоит отметить, что один из вариантов мы не рассматривали. Вы также можете получить 12 вольт от блока питания компьютера ATX. Для запуска без ПК нужно замкнуть зеленый провод на любой из черных. 12 вольт на желтом проводе. Обычно мощность линии 12В составляет несколько сотен ватт, а сила тока – десятки ампер.

Теперь вы знаете, как получить 12 вольт из 220 или других доступных значений. Напоследок рекомендуем посмотреть полезное видео

Ремонт усилителя плеера иностранного производства часто затруднен из-за применения в нем низковольтной микросхемы, аналог которой найти очень сложно. Поэтому приходится делать новую конструкцию на транзисторах или микросхемах отечественного производства, но в этом случае радиолюбитель испытывает определенные трудности в выборе нужной схемы с малым значением напряжения питания. Например, при повторении схем, описанных в , необходимо использовать 53 радиодетали в варианте на микросхемах или 72 радиодетали в транзисторном варианте. Лучше всего использовать упрощенную схему. Эта схема имеет очевидные преимущества — один активный элемент (микросхема К157УД2), малое количество используемых деталей и достаточно хорошие характеристики. Но есть один существенный и, казалось бы, непреодолимый для низковольтного плеера недостаток: высокое напряжение питания микросхемы (9V в этом усилителе). Выход из этой ситуации есть — использовать преобразователь первичного напряжения питания плеера, обычно 3 В, во вторичное, более высокое, от которого питать усилитель. В этом варианте конструкции потребуется всего 10 элементов для преобразователя и 21 для усилителя.

Разработанный вариант преобразователя мощности усилителя воспроизведения проигрывателя (питание коллекторного двигателя напрямую от источника тока) имеет следующие технические характеристики:

Выходное напряжение, В, при выходном токе 15 мА и входном напряжении 2-3 В ……………. 7 — 10

Коэффициент пульсаций вторичного напряжения, %, не более ………………………………… ……. ……….0,001

Частота преобразования, кГц ………………………………… ………………………………………. ………… ……… ……..100…200

КПД, %, не менее …………………………………. …………………………………………….. ……………………………… 55

Габаритные размеры, мм ……………………………………….. ……………………………………………………….. ……………………………14x10x10

Преобразователь напряжения построен по схеме двухтактного генератора (рис. 1), что позволило получить достаточно высокий КПД. Роль переключателей выполняют транзисторы VT1 и VT2, которые попеременно открываются и закрываются подобно транзисторам симметричного мультивибратора. Фазировка их работы осуществляется соответствующим включением коллекторной и базовой обмоток трансформатора Т1. Делитель напряжения R2R1 обеспечивает запуск преобразователя. При включении напряжения питания падение напряжения на резисторе R2 (около 0,7 В) положительно подается на базы транзисторов и открывает их. Из-за разброса параметров транзисторов токи коллектора (и токи в коллекторных обмотках трансформатора Т1) не могут быть точно одинаковыми, и увеличение тока в одном из плеч генератора приводит к положительной обратной связи на базу этого транзистора и, как следствие, лавинообразное нарастание тока до его насыщения. При уменьшении скорости нарастания тока в коллекторной обмотке противоЭДС создает положительную связь с базой транзистора другого плеча, коллекторный ток в первом плече уменьшается и лавинообразно возрастает в коллекторной цепи и обмотка другого транзистора. Таким образом, в магнитопроводе трансформатора индуцируется переменный во времени магнитный поток, который создаст во вторичной обмотке (выводы 7-8) ЭДС. Диодный мост VD1 — VD4 преобразует переменное напряжение в пульсирующее, а его сглаживание осуществляется элементами схемы питания усилителя воспроизведения. В преобразовательном устройстве конденсатор С1 повышает надежность процесса самовозбуждения.

В конструкции использованы самые распространенные транзисторы КТ315, причем можно взять транзисторы с любым буквенным индексом и параметром h 21Э > 50. Однако не следует выбирать транзисторы со слишком большим h 21Э, так как это снижает КПД устройства . Применение других транзисторов (кроме КТ373Г) нежелательно, так как напряжение насыщения перехода коллектор-эмиттер рекомендуемых транзисторов всего 0,4 В, и они имеют малые габариты. Резисторы и конденсаторы любые малогабаритные. Трансформатор выполнен на кольцевом магнитопроводе К7Х4Х2 из ферритов марок 600НН, 400НН. Коллекторная обмотка намотана в два провода (диаметром 0,2 мм) и содержит 11 витков, а базовая обмотка (также в два провода диаметром 0,13 мм) имеет 17 витков. Вторичная (выходная) обмотка содержит 51 виток провода диаметром 0,13 мм. Намотка осуществляется навалом проводом ПЭВ или ПЭЛ. Вместо диодов КД522Б можно использовать германиевые малогабаритные диоды, с соответствующим изменением числа витков трансформатора. Это даже приведет к увеличению КПД преобразователя на 10-15%. Если в преобразователе использовать двухполупериодную схему выпрямления с выводом из средней точки вторичной обмотки, то это уменьшит количество диодов на два и еще больше повысит КПД, так как один выпрямительный диод будет включен последовательно с нагрузкой (усилитель ) вместо двух. В этом случае необходимо пересчитать преобразователь.

Установка преобразователя — любая, его части могут быть размещены на одной плате с частями усилителя или оформлены в виде отдельного блока. В авторской конструкции использован второй вариант (рис. 2). Части преобразователя склеены в объемную конструкцию, состоящую из трех слоев. Слой первый — конденсатор С1 и резисторы R1, R2. Второй — трансформатор и диодный мост, выпаянные из VD1-VD4. Третий — транзисторы VT1, VT2, спаянные между собой выводами эмиттеров. Перед установкой транзисторов для уменьшения габаритов блока их следует сточить с боков на длину 7 мм. Выводы трансформатора припаяны непосредственно к выводам деталей. Остальные соединения выполняются тонкими проводниками. После этого следует припаять входной и выходной проводники и проверить работу блока. При использовании исправных элементов и правильно выполненном монтаже конструкция сразу заработает. Если этого не происходит, то необходимо проверить правильность соединения обмоток трансформатора. После этого всю конструкцию следует залить эпоксидной смолой. Полностью изготовленный и испытанный блок помещают в коробку из тонкой бумаги, в ней предварительно делают отверстия для выводов и заливают объем компаундом.

Как получить нестандартное напряжение, не вписывающееся в стандартный диапазон напряжений?

Стандартное напряжение — это напряжение, которое очень часто используется в ваших электронных гаджетах. Это напряжение 1,5 Вольта, 3 Вольта, 5 Вольт, 9 Вольт, 12 Вольт, 24 Вольта и т.д. Например, в вашем допотопном МР3 плеере была одна батарейка на 1,5 вольта. В пульте от телевизора уже используются две батарейки по 1,5 Вольта, соединенные последовательно, а значит уже 3 Вольта. Разъем USB имеет самые крайние контакты с потенциалом 5 вольт. Наверное, у каждого в детстве был Денди? Для питания Денди необходимо было подать напряжение 9 В.вольт к нему. Почти во всех автомобилях используется 12 вольт. 24 вольта уже используется в основном в промышленности. Также под этот, условно говоря, стандартный диапазон «заточены» различные потребители этого напряжения: лампочки, проигрыватели и так далее.

Но, увы, наш мир не идеален. Иногда просто очень нужно получить напряжение не из стандартного диапазона. Например, 9,6 вольта. Ну никак… Да тут блок питания нас выручает. Но опять же, если использовать готовый блок питания, то его придется таскать вместе с электронной безделушкой. Как решить эту проблему? Итак, я дам вам три варианта:

Вариант №1

Сделать регулятор напряжения в схеме электронной брелока по этой схеме (подробнее):

Вариант №2

На трехвыводных стабилизаторах напряжения построить стабильный источник нестандартного напряжения. Планы на студию!

Что мы видим в результате? Мы видим регулятор напряжения и стабилитрон, подключенный к среднему выводу стабилизатора. ХХ — две последние цифры, написанные на стабилизаторе. Могут быть числа 05, 09, 12, 15, 18, 24. Может быть и больше 24. Не знаю, врать не буду. Эти последние две цифры говорят нам о напряжении, которое будет выдавать стабилизатор по классической схеме включения:

Вот стабилизатор 7805 дает нам на выходе 5 вольт по этой схеме. 7812 выдает 12 вольт, 7815 — 15 вольт. Подробнее о стабилизаторах можно прочитать .

Стабилитрон U — напряжение стабилизации на стабилитроне. Если взять стабилитрон с напряжением стабилизации 3 Вольта и стабилизатор напряжения 7805, то на выходе получим 8 Вольт. 8 Вольт — это уже нестандартный диапазон напряжения ;-). Оказывается, подобрав правильный стабилизатор и правильный стабилитрон, можно легко получить очень стабильное напряжение из нестандартного диапазона напряжений ;-).

Давайте рассмотрим все это на примере. Так как я просто меряю напряжение на выводах стабилизатора, то конденсаторы не использую. Если бы я питал нагрузку, то я бы использовал и конденсаторы. Наша морская свинка — стабилизатор 7805. Мы кормим 9вольт от бульдозера на вход этого стабилизатора:

Следовательно, на выходе будет 5 вольт, ведь стабилизатор 7805.

Теперь берем стабилитрон для стабилизации U=2,4 Вольта и вставляем по такой схеме, можно и без конденсаторов, ведь мы просто делаем замеры напряжения.

Ого, 7,3 вольта! 5 + 2,4 Вольта. Работает! Так как мои стабилитроны не высокоточные (прецизионные), то напряжение стабилитрона может незначительно отличаться от паспортного напряжения (заявленного производителем напряжения). Ну, я думаю, это не проблема. 0,1 вольта погоды нам не сделает. Как я уже говорил, таким образом можно подобрать любое значение из ряда вон выходящее.

Вариант №3

Есть и другой аналогичный способ, но здесь используются диоды. Может быть вы знаете, что падение напряжения на прямом переходе кремниевого диода 0,6-0,7 Вольта, а германиевого 0,3-0,4 Вольта? Именно это свойство диода мы и будем использовать ;-).

Итак, схема в студию!

Эту конструкцию собираем по схеме. Нестабилизированное входное постоянное напряжение также осталось на уровне 9 вольт. Стабилизатор 7805.

Так что же на выходе?

Почти 5,7 Вольта ;-), что и требовалось доказать.
