Два безумных способа допиливания микросхем / Хабр
— Атом состоит из ядра и электронов, которые находятся вокруг него.
— А что находится между ядром и электронами?
— Ну… Как что? Воздух!
Подобно атому, корпус микросхемы состоит в основном из
воздухапластмассы, а непосредственно полупроводниковый кристалл занимает небольшую часть. Значит, в теории, можно удалить большую часть корпуса, оставив чип работоспособным.
В теории — да. А на практике?
Грегори Дейвилл (Gregory Davill) решил собрать простейший RFID-эмулятор на микроконтроллере MSP430G2211, но ему не давал покоя большой размер корпуса (DIP-14). Конечно, можно было бы взять корпус помельче, или, на худой конец, выбрать другую модель контроллера, но это же не интересно! Поэтому Грег пошел другим путем, и, взяв дремель, отпилил по куску корпуса с двух сторон:
В результате семейство MSP430 пополнилось новой — шестиногой — моделью.
Кристалл не был задет, так что МК остался полностью рабочим, не считая потери восьми «лишних» выводов. Но погодите, выводы питания теперь тоже отрезаны! Как же он будет работать? В обычной схеме — не будет, а здесь используется один интересный хак. Данная RFID-метка состоит всего из двух деталей: контроллера и катушки.
Контроллер получает питание от переменной ЭДС, наведенной в катушке полем считывателя. Напряжение выпрямляется встроенными защитными диодами, по паре которых «висит» на каждом выводе контроллера, и поступает на внутренние шины питания.
Тактовый сигнал снимается с той же катушки. Таким образом, все выводы, кроме двух, оказываются не нужны, и их можно безбоязненно отрезать (разумеется, залить прошивку необходимо заранее). Этот трюк также будет работать с контроллерами PIC и AVR.
Источник
Контроллер LPC1114 — на сегодняшний день единственный ARM в «дружелюбном» корпусе DIP. Его легко паять новичкам, его можно воткнуть в макетную плату без переходников.
Радость омрачает только большая ширина корпуса — 600 mil (15,24 мм). Японец под ником TheAxid9999 смог допилить этот контроллер до вдвое меньшей ширины (300 mil).
Просто прямыми руками и шлифмашиной тут уже не обойтись, поэтому контроллер зафиксировали на столе фрезерного станка…
… и за несколько проходов спилили по 150 mil с каждой из боковых сторон. Вместе с ногами.
Теперь, чтобы подключиться к кристаллу, необходимо добраться до металлических дорожек, идущих в теле корпуса. На том же станке, снимая по доле миллиметра за проход, аккуратно отфрезеровали две канавки, обнажив слой с дорожками, но не повредив последние.
Самое сложное позади. Теперь к контроллеру можно припаять новые выводы, сделанные из двух разъемов-гребёнок.
Чтобы всю конструкцию можно было вынуть из платы, не боясь разломать, ее залили эпоксидным полимером. После застываения полимера снова отфрезеровали для придания ровной формы.
Вот так выглядит результат в сравнении с нетронутым корпусом.
Ширина сократилась вдвое, правда ценой увеличения толщины.
Видеоинструкция:
Источник (на японском)
Помимо «вдоль» и «поперек», остался нерассмотренным еще один способ пилить микросхемы: горизонтально. В отличие от первых двух способов, горизонтальное спиливание является не бесполезной забавой, а вполне серьезным инструментом. Его используют, чтобы получить доступ к кристаллу для:
- Работы с микросхемой, у которой оборваны соединения кристалла с выводами;
- Извлечения защищенных данных, например, залоченной прошивки;
- Реверс-инжениринга.
Ну а методы, описанные в данной статье, разумеется, не имеют никакого практического применения и рассматриваются исключительно как «Just for fun». Все современные микросхемы выпускаются в миниатюрных корпусах, и если важны габариты, достаточно выбрать подходящее исполнение, а не заниматься художественной резьбой по DIP-корпусам.
Разновидности и параметры микросхем
11 Марта 2022г..jpg)

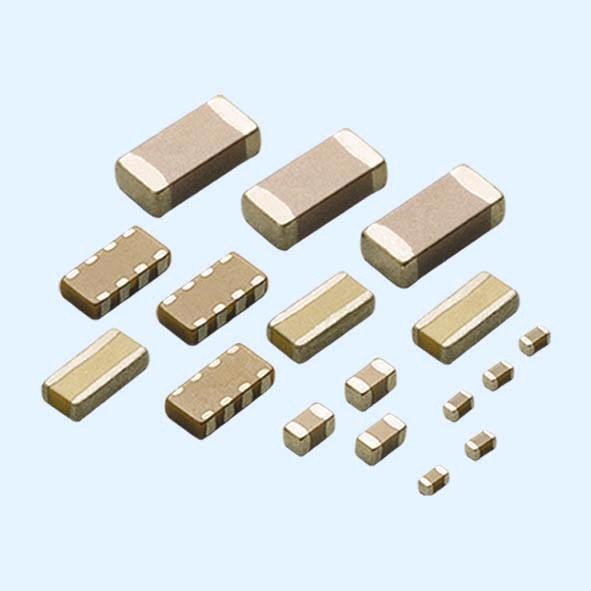

Микросхемы, они же интегральные схемы или микрочипы, – это устройства, которые содержат в себе множество транзисторов, диодов, резисторов и прочих элементов. Английское слово chip в переводе означает «тонкая пластинка». Это относится к пластинке (или даже пленке) кристалла – полупроводниковой основы микросхемы. Большинство этих изделий выпускается в корпусах, но есть и бескорпусные модели.
Разновидности микросхем и их главные различия
Корпус микросхемы (МС) призван защитить ее функциональность, прикрывая полупроводниковые элементы и контакты от внешних воздействий (пыли, влаги, механических повреждений). Главная его задача – это отвод и рассеивание выделяемого тепла. Есть множество разновидностей корпусов МС:
- керамические,
- металлокерамические,
- металлопластмассовые,
- металлостеклянные,
- пластмассовые,
- полимерные,
- стеклянные.
Для массового тиражирования по большей части применяется 2 вида корпусной защиты – керамические и сделанные из пластика.
Они стандартизованы для облегчения технологического процесса, и их количество исчисляется сотнями!
Бескорпусные микросхемы – это полупроводниковые кристаллы, покрытые защитным лаком либо компаундом.
Залитые компаундом, они выглядят как черные кляксы, из-за чего их прозвали «капельками». После решения ЕС запретить неремонтопригодную технику судьба таких микросхем предрешена.
Виды конструкций микросхем
- Металлостеклянными корпусами герметизируют МС повсеместно, т.к. они просты в производстве, надёжны, недорогие, но по электрическим параметрам уступают металлокерамическим. Их используют при производстве крохотных гибридных интегральных микросхем высокой степени безопасности НЧ и ВЧ диапазонов, герметизируя лазерной сваркой.
- В металлополимерных кожухах используются крышки из металла, а выводы платы герметизируются путём заливки компаундом холодного отверждения, что обеспечивает малую усадку.
- Сейчас для герметизации плат применяют по большей части металлокерамические оболочки, т.
к. они надёжны, прочны и в пределах СВЧ отличаются незначительными потерями. Недостаток металлокерамики – сложная технология производства, трудоемкость получения сырья, высокая цена. Однако МС в металлокерамической защите очень любят военные. Стойкие к радиации, они широко используются в космонавтике. - Пластмассовые корпуса обладают такими достоинствами: доступность и дешевизна сырья, технологичность сборки, малый вес. К недостаткам пластиковой защиты относят: гигроскопичность, и как следствие – слабые влагозащитные свойства и подверженность к растрескиванию. Пластмасса и металл имеют существенную разницу в показателях теплового растяжения, поэтому их соединение не отличается надежностью. Еще один недостаток – слабый теплоотвод.
- Керамические оболочки получают из искусственно синтезированных материалов при спекании порошковидных либо зернистых неорганических соединений. Чаще используют оксид алюминия (90-99% состава) с небольшим включением оксидов кремния, кальция, железа, магния, циркония. МС в керамике в первую очередь востребованы в областях, где требуются повышенные эксплуатационные характеристики (космос, военная сфера, спецтехника).
к. они надёжны, прочны и в пределах СВЧ отличаются незначительными потерями. Недостаток металлокерамики – сложная технология производства, трудоемкость получения сырья, высокая цена. Однако МС в металлокерамической защите очень любят военные. Стойкие к радиации, они широко используются в космонавтике.
МС в керамике в первую очередь востребованы в областях, где требуются повышенные эксплуатационные характеристики (космос, военная сфера, спецтехника).Динамические параметры микросхем
Это характеристики МС в режиме переключения, в основном это время:
- перехода из логического 0 в 1, и наоборот;
- задержки сигнала в момент включения и выключения микросхемы
К числу динамических характеристик нужно отнести также помехоустойчивость, т.е. способность противостоять воздействию импульсных помех. Количественно этот показатель характеризуется амплитудой и продолжительностью импульса помехи.
