Схема бегущих огней на светодиодах и трех биполярных транзисторах – трехфазный генератор мультивибратор « ЭлектроХобби
В этой статье вашему вниманию предлагаю рассмотрение весьма простой схемы трехфазного мультивибратора. Данный генератор собран на биполярных транзисторах типа КТ815, которые еще у многих должны быть в старых запасах. Специфика работы этого мультивибратора заключается в том, что переключение состояний вкл/выкл нагрузки в коллекторной цепи транзисторов происходит в последовательном режиме. То есть, это схема самых простых, так называемых бегущих огней. Как видно на схеме мы имеем три одинаковых транзисторных каскада. В работе схемы этих каскадов заложено следующее действие – включение (открытие транзистора) предыдущего каскада способствует выключению (закрытию транзистора) последующего. И все это приводит к циклическому переключению состояний вкл/выкл по очереди всех каскадов. В результате мы получаем эффект бегущих огней на светодиодах.
Чтобы новичкам был более понятен принцип действия этой схемы, предлагаю разобраться с работой отдельных электронных компонентов и узлов.
Для начала стоит сказать про работу биполярного транзистора. Основным условием открытия биполярного транзистора является наличие тока на база-эмиттерном переходе и величины постоянного напряжения величиной около 0,6 вольт. Причем для транзисторов N-P-N проводимости на базу должен подаваться плюс, а на эмиттер минус. Если мы имеем дело с противоположной проводимостью, а именно типа P-N-P, то на базе для открытия транзистора должен присутствовать минус, а на эмиттере плюс. Если же на база-эмиттерный переход транзистора будет подаваться напряжение противоположного тому, которое нужно, то этот транзистор закроется еще сильней.
Теперь важный момент о электролитических конденсаторах, о котором стоит знать новичкам. Дело в том, что общеизвестно – на полярный конденсатор можно подавать максимально допустимое напряжение (которое указано на его корпусе) только в соответствии с той полярностью, которая указана на этом конденсаторе. То есть, на электролитических конденсаторах указано, где у него плюсовой вывод, а где минусовой.
Если же мы на полярный конденсатор приложем напряжение противоположной полярностью, то данный компонент просто выйдет из строя. Но есть одно НО! Такую противоположную полярность допустимо прикладывать на конденсатор, если величина напряжения мала (в нашей схеме мы будет дело иметь с напряжением 0,6 вольт). И еще если эта противоположная полярность на полярный конденсатор подается непродолжительное время.
Теперь что касается принципа действия самой этой схемы бегущих огней на светодиодах. Итак, в момент подачи напряжения питания на схему в начальный момент начинают открываться все транзисторы. И не короткое время все светодиоды начинают светится. Но дело в том, что поскольку не существует двух абсолютно одинаковых электронных компонентов (по параметрам), небольшой разброс будет в любом случае. То наиболее медленный транзисторный каскад не успев полностью открыться, полностью и быстро закроется предыдущим каскадом. И с этого момента начинается эффект бегущих огней. Причем частота переключения каскадов зависит от емкости имеющихся в схеме конденсаторов (C1-C3).
Чем больше емкость конденсаторов, тем медленнее будет переключение каскадов.
Само же переключение между каскадами происходит так. К примеру, в первом каскаде транзистору VT1 получилось полностью, быстро открыться. За небольшой промежуток времени все конденсаторы успели немного подзарядится. Когда VT1 открылся, то плюсовой вывод конденсатора C1 притянулся на минус схемы. И получилось, что некий заряд конденсатора сделал так – на базе транзистора VT2 оказался минусовой потенциал, а на эмиттере этого транзистора оказался плюс. А как я раньше уже написал, противоположная полярность только сильнее закроет транзистор. Следовательно VT2 у нас быстро закроется (после полного открытия VT1).
Закрытое состояние транзистора VT2 способствует тому, что следующий транзистор будет у нас открытым. И при этом еще происходит полный процесс заряда конденсатора C2. Плюсовая обкладках этого конденсатора заряжается плюсом, идущим от светодиода и тока ограничительного резистора, а минусовая обкладка заряжается минусом, через база-эмиттерный переход VT3.
Но в это время постепенно происходит разрядка конденсатора C1 (который способствует закрытому состоянию VT2). Как только C2 разрядился, на нем начинает накапливаться заряд с противоположной полярностью. О ней я писал чуть выше. Ток заряда протекает через резистор R2. Как только напряжение на C1 поднимется до величины 0,6 вольт, то транзистор VT2 полностью откроется, и поспособствует закрытию VT3. То есть следующего каскада. Ну, а далее все эти процесс открытия и закрытия транзисторов будут повторяться циклически, тем самым создавая эффект бегущих огней.
С принципом действия разобрались, теперь что касается количества светодиодов. Дело в том, что если в каждый каскад схемы поставить только по одному светодиоду (или одной светодиодной матрице), то при работе схемы эффект бегущих огней будет не так очевиден. Переключение светодиодов будет больше напоминать хаотический порядок. Хотя это только на первый взгляд (обман восприятия). Чтобы эффект бегущих огней был более явный, то лучше в каждый каскад поставить хотя бы по три светодиода (или светодиодных матрицы).
После чего все девять светодиодов (во всех трех каскадах) расположить со смещением на один. То есть, чтобы второй светодиод первого каскада располагался за двумя первыми светодиодами двух других каскадов. В этом случае при работе схемы мы увидим более отчетливее эффект бегущих огней.
P.S. Данную схему можно использовать к примеру в поворотниках авто, что сделает их по своему уникальными и красивыми. Либо же эту схему применить елочной гирлянде. И получить также красивое перемигивание новогодней елки. Хотя данная схема трехфазного генератора мультивибратора может быть использована и во многих других целях. Причем, если поэкспериментировать с количеством и разным расположением светодиодов, то можно получить также некоторое множество различных световых эффектов.
НИЖЕ ВИДЕО ПО ЭТОЙ ТЕМЕ
Как сделать бегущие огни на светодиодах, простая трехкаскадная схема на биполярных транзисторах, пояснение работы, + пример
Ссылка для просмотра этого видео на моем канале в Дзене
Ссылка на эту статью в Дзене — https://dzen.
ru/a/Y5jT0ftxEW7tC0AV

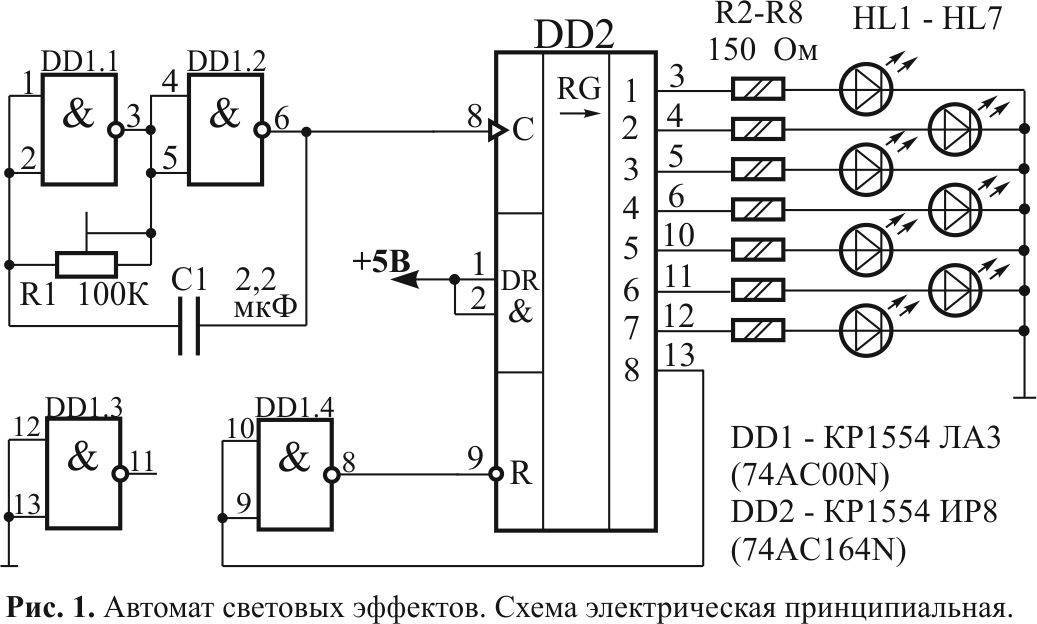

Световые эффекты на транзисторах и микросхемах / Хабр
Привет, Хабр! Сегодня изучим и соберём несколько простых схем, которые можно использовать в новогодней иллюминации, для украшения вывесок и витрин, а также в играх и игрушках. То есть получим шанс отвлечься от житейских трудностей и при этом смастерить что-нибудь уникальное (если это уникально оформить).Для самых ленивых и занятых любителей, у кого нет возможности или желания травить печатные платы, возиться с макетками и разыскивать необходимые детали, выпускается огромный ассортимент наборов для сборки по весьма скромной цене.
Каждый из эффектов, что мы сегодня рассмотрим, можно реализовать и на Ардуино или более современной микропроцессорной платформе. Но зачем тратить микроконтроллер, когда достаточно пары-тройки транзисторов? И на мой взгляд, интереснее разобраться, как работают простые аналоговые и цифровые схемы.
▍ Симметричный мультивибратор
Самый простейший световой эффект — электронная мигалка, в которой передают друг другу эстафету пара светодиодов или их групп.
Иметь в цепи только P-N переходы и источник питания — это не очень хорошая идея. Потому что P-N переход светодиода функционирует как стабистор, удерживая напряжение на уровне, свойственном данному светодиоду. Для красного светодиода это примерно 1.7 вольта.
Выходит, что светодиод и транзистор задают напряжение 2 вольта, а источник питания в виде двух мизинчиковых батареек ААА обеспечивает 3 В.
Сила тока ничем не ограничивается, светодиоды и транзисторы должны сгореть.
Реальная жизнь отличается от идеализированной схемы. Каждый из элементов цепи, включая батарейки и проводники, имеет омическое сопротивление. В итоге «неправильная» схема прекрасно, стабильно и долго работает. Главное только выбрасывать разряженные батарейки не куда попало, а в специальные ящики в супермаркетах.
Если отсутствие последовательного резистора всё же не даёт вам покоя, можно его добавить: по одному на каждый светодиод или общий последовательно с источником питания.
На экзамене за такую схему без резисторов можно получить плохую оценку. Многие преподаватели не любят, когда студенты умничают, потому проще заранее нарисовать один резистор, а лучше два.
Как же работает мультивибратор? Он представляет собой два каскада с общим эмиттером, выход каждого из которых соединён со входом другого через конденсатор.
Такие каскады ещё называют транзисторными инверторами, потому что высокий логический уровень на входе даёт низкий на выходе, и наоборот.Ток с плюса питания через резистор в цепи базы открывает NPN транзистор. Считаем, что прямое смещение эмиттерного перехода составляет 700 милливольт. Тогда на сопротивлении 68 кОм напряжение составит 2.3 вольта, а ток по закону Ома 34 микроампера.Это изменение не полярности, а уровня напряжения относительно общего провода схемы.
Транзисторы в наборе с буквенным индексом С, что означает коэффициент усиления по току от 200 до 600. При максимальном Hfe ток коллектора составит 34 * 600 / 1000 = 20 миллиампер. Это как раз максимальный допустимый ток большинства обычных 5-миллиметровых светодиодов.
Итак, мы «оправдали» схему. Транзисторы в данном мультивибраторе работают не в режиме насыщения, а в режиме усиления по току. Ток светодиода задаётся коэффициентом усиления транзистора, напряжением питания и сопротивлением резистора в цепи базы.Резисторы последовательно светодиодам тут действительно не нужны. Но не следует питать схему напряжением выше 3 вольт, например, от USB.
Если всё-таки есть такое желание или необходимость, придётся взять транзисторы с более низким Hfe, либо повысить сопротивление резисторов.При 5 вольтах питания, чтобы получить ток базы 34 микроампера при 5 – 0.7 = 4.3 вольтах, понадобятся резисторы сопротивлением 130 килоом.
Напряжение на коллекторе открытого транзистора будет составлять 5 – 1.7 = 3.3 вольта. При токе 20 мА на транзисторе будет выделяться 3.3 * 20 / 2 = 33 милливатта тепла. Корпус SOT23 рассеивает до 200 милливатт, так что наши 33 не превышают пределов нормы.
Почему 33, а не 66? Потому что скважность импульсов меандра, выдаваемого симметричным мультивибратором, равна 2. Половину времени открыт один транзистор и светит его диод, половину — второй.
Вместо каждого из светодиодов можно спаять светодиодную ёлочку. Те, что спаяла я, тоже «неправильные», потому что в них напрямую параллельно соединены светодиоды разных цветов.
Измерить это напряжение можно мультиметром в режиме проверки P-N переходов.▍ Бегущие огни
Транзисторный мультивибратор может иметь не только два, но и три или больше каскадов. Получается эффект бегущих огней, одним из примеров которого является популярный радиоконструктор «светодиодное сердце».
▍ Электронный жучок
Этот шестиступенчатый мультивибратор тоже собран на транзисторных инверторах, только на этот раз в виде не дискретных транзисторов, а микросхемы 74HC04, она же К561ЛН2. Эта КМОП-микросхема имеет высокое входное сопротивление, что позволяет собрать времязадающие цепочки с резисторами большого сопротивления — полтора мегаома. Благодаря чему можно воспользоваться компактными и дешёвыми керамическими дисковыми конденсаторами 0.1 мкФ вместо дорогих и относительно крупногабаритных электролитических либо многослойных керамических.
Наверное, такое название придумали, чтобы не путать световой эффект с устройством тайного прослушивания переговоров, потому что «жучком» давно принято называть компактный замаскированный микрофон с радиопередатчиком и автономным источником питания.
Либо без источника питания и не очень компактный, но замаскированный, как эндовибратор «Златоуст», что когда-то разработал Лев Сергеевич Термен.Возникает отрицательный (в случае радиолампы, N-P-N биполярного или N-канального полевого транзистора) импульс, который передаётся конденсатором на вход следующего инвертора и вызывает закрытие транзистора или триода.
Далее конденсатор заряжается через времязадающий резистор, и ключ инвертора снова открывается, посылая закрывающий импульс на следующий каскад.
Термин «мультивибратор» был предложен голландским физиком Ван дер Полем, потому что в спектре колебаний этого генератора много гармоник, в отличие от «моновибратора», производящего синусоидальные колебания.
Слева на фото ламповый мультивибратор, созданный Генри Абрахамом и Евгеном Блохом в 1919 году. Его гармоники использовались для калибровки волномера (на снимке он в центре)
Также инвертор, а, соответственно, мультивибратор, можно собрать на операционном усилителе. На схеме ОУ работает в режиме компаратора. Неинвертирующий вход подключён к делителю R1R2 с выхода ОУ.
При высоком логическом уровне на выходе компаратора — точке с — будет напряжение, близкое к плюсу питания, при низком — близкое к минусу питания. Точные значения зависят от параметров выходного каскада микросхемы. Напряжение в точке а, то есть на неинвертирующем входе, равняется части выходного, определяемой соотношением сопротивлений плеч делителя.
Когда напряжение на инвертирующем входе (точка б) ниже напряжения на неинвертирующем, на выходе высокий логический уровень, и конденсатор С заряжается с выхода ОУ через резистор R.
Как только напряжение в точке б превысит половину выходного (точка а), компаратор переключится в низкий уровень на выходе, и конденсатор начнёт разряжаться через резистор R, до тех пор, пока напряжение в точке б не станет ниже напряжения точки а.
Чего никогда не произойдёт, если питание операционного усилителя однополярное, и символ земли означает минус питания. Доля выходного напряжения будет ниже его полного значения, ниже которого не сможет разрядиться конденсатор.Потому очевидно, что символ земли здесь означает искусственную среднюю точку, равную половине напряжения однополярного питания, либо настоящую среднюю точку двухполярного питания операционного усилителя.
Изучать схемы следует внимательно. На схеме транзисторного мультивибратора не подписан буквенный индекс транзистора, потому непонятно, чему будет равняться ток светодиода.Когда конденсатор разрядится до напряжения ниже, чем в средней точке делителя R1R2, компаратор переключится в состояние высокого уровня на выходе, и процесс повторится.Схема на компараторе не уточняет особенности питания ОУ, о которых следует догадаться самим. Иначе при попытке воплощения конструкции первый мультивибратор сгорит, а второй не будет работать.
Схема на компараторе не уточняет особенности питания ОУ, о которых следует догадаться самим. Иначе при попытке воплощения конструкции первый мультивибратор сгорит, а второй не будет работать.▍ Колесо фортуны
Следующая схема бегущих огней использует как раз такой мультивибратор на компараторе, реализованный с помощью таймера NE555. Резистор между катодами светодиодов и землёй авторы схемы снова забыли. На этот раз зря, однако схема работает. Разрядка времязадающего конденсатора С1 происходит через вывод 7 микросхемы таймера, а заряжается он посредством ИТУН — источника тока, управляемого напряжением, реализованного на транзисторе Q1. Q1 включён по схеме с общим коллектором, она же эмиттерный повторитель. Напряжение на делителе R2R3 равняется напряжению базы минус прямое падение на эмиттерном переходе транзистора.
Если нажать кнопку, конденсатор С2 практически мгновенно зарядится до напряжения питания. При отпущенной кнопке он медленно разряжается через резистор R1. То есть ток заряда конденсатора С1, являющегося времязадающим для мультивибратора на NE555, будет сначала высоким, затем снижаться.
Соответственно, частота колебаний мультивибратора будет сначала выше, затем снижаться вплоть до полной остановки, когда конденсатор С2 разрядится.
Импульсы с выхода мультивибратора поступают на счётчик-дешифратор CD4017 (К561ИЕ8), к каждому из десяти выходов которого подключены светодиоды.
В результате при нажатии кнопки светодиоды поочерёдно загораются и гаснут по кругу. Скорость движения бегущего огонька постепенно снижается, и наконец он останавливается в одном из положений.Такой эффект имитирует движение колеса фортуны или шарика в рулетке, и может быть использован в качестве генератора случайных чисел для новогодних азартных игр.▍ Что дальше?
Также на базе счётчика-дешифратора можно сделать интересную ёлочную гирлянду.
Если взять двухцветные или RGB-светодиоды с общим катодом, получится ещё интереснее.Можно собрать музыкальную шкатулку, если к выходам счётчика-дешифратора подключить через обычные импульсные диоды или светодиоды времязадающие резисторы мультивибратора.
Если десяти ступеней секвенсора (так в электронной музыке называется прибор, генерирующий последовательность напряжений, задающих высоту тона) недостаточно, микросхемы CD4017 можно соединять последовательно. Когда текущий счётчик досчитает до десяти, он перестаёт считать, потому что с десятого выхода получает запрещающий сигнал CP1. Это продолжится до тех пор, пока он не получит сигнал сброса MR.Следующий счётчик получит тактирующий сигнал СP0 только в случае, если предшествующий досчитал до десяти и находится в режиме запрета тактирования. За это отвечает логический элемент И.
Немного жаль, что разработчики микросхемы не встроили в неё этот очень полезный во многих случаях элемент. Потребовалось бы добавить два вывода, и у микросхемы было бы 18 ножек.
Один из входов элемента И можно соединить с входом запрета тактирования внутри микросхемы.Спасибо за внимание! Напишите в комментариях, какие световые и звуковые эффекты, в том числе с применением микроконтроллеров и Ардуино, вы собирали и хотели бы собрать.
Играй в нашу новую игру прямо в Telegram!
Схемы секвенсора светодиодов (Running Light)
Вот схема секвенсора светодиодов с использованием CD4017 и IC-555. Таймер IC 555 генерирует нестабильный мультивибратор или низкочастотный генератор. Он отправляется на IC-4017, циклически повторяя последовательность из 10 счетов. Затем каждый светодиод загорается по одному и повторяется до первого. Это последовательность мигающих огней.
Мы можем регулировать скорость с помощью резистора и конденсатора на схеме IC-555.
Простая схема секвенсора 12 светодиодовКак это работает
Детали, которые вам понадобятся
20 Цепь светодиодных ходовых огней
Светодиодные стрелочные ходовые огни для автомобиля безопасностиКак это работает
Детали, которые вам понадобятся
3
ПОЛУЧИТЬ ОБНОВЛЕНИЕ ПО ЭЛЕКТРОННОЙ ПОЧТЕ
Простая схема светового секвенсора с 12 светодиодами
Вот схема светового секвенсора с 12 светодиодами, использующая CD4017 и NE555 в качестве основных компонентов.
Мы модифицировали его из схемы LED Chaser. Разница в том, что свет начинается с двух концов, а затем встречается в середине, и оба возвращаются к началу, и процесс повторяется. (Продолжить чтение для лучшего понимания)
Как это работает
Схема может быть легко разделена на две части следующим образом:
- Генератор импульсов
- Счетчик и светодиод
Во-первых, секция генератора импульсных сигналов включает IC1-NE555, R1, VR1, C1 и С2. Выходной сигнал с контакта 3 будет иметь прямоугольную форму, частоты которой можно регулировать с помощью VR1.
Во-вторых, счетчик получает этот сигнал на вход (вывод 14) декадного счетчика IC2.
Затем IC2 будет непрерывно считать входной сигнал и выводить «1» на контакты 3, 2, 4, 7, 10, 1, 5, 6, 9.и 11 соответственно.
Подключенные светодиоды для отображения в этой схеме увидят, что светодиод работает в двух направлениях от средней части.
Детали, которые вам понадобятся
IC1: таймер NE555
IC2: CD4017, счетчик декад с 10 декодированными выходами IC
C1: 1 мкФ, 50 В, электролитические конденсаторы
C2: 0,01 мкФ, 50 В, керамические конденсаторы 9 0051 C1: 10 мкФ 50 В, электролитические конденсаторы
R1, R2: 1,5K, 0,25Вт Допуск резисторов: 5%
R3: 220Ом, 0,25Вт Допуск резисторов: 5%
VR1: 100К Потенциометр
LED1-LED12, на ваше усмотрение
D1-D10: 1N4148, 75В 150мА
B1: 9В батарея или блок питания от 5В до 12В
Мы попытались собрать эту схему на макетной плате.
Это работает нормально.
Попробуйте повернуть VR1, чтобы отрегулировать скорость ходовых огней.
Узнайте: как работает схема таймера NE555
Схема 20 светодиодных ходовых огней
Эта схема представляет собой схему, работающую на чередующихся двух цветах. Он использует 2-цветный светодиод со встроенным 3-контактным одиночным. Это прогонит свечение каждого светодиода до конца. Получается чередование с другим цветом. В любом случае на луну на первый конец луны, затем светодиодный конец первого светодиода. Схема состоит из микросхемы И-НЕ. Две схемы IC на 10 счетчиков и триггер IC JK.
Работа схемы разделена на 3 набора. Это набор генераторов сигналов, набор индикации и управления.
Установите генератор сигналов IC1a, а IC1b номер 4011 является генератором сигналов. R2, R3, C2 определяют генерируемую частоту.
Сигнал подается на набор отпечатков номер 4011 IC2 и IC3. 10 цепей счетчика для вывода на светодиод, и это то же самое, но работа должна выполняться одна на стороне.
Таким образом, сигнал с контакта 11 IC 2 и проверен на D2 и D3, на контакт 3 IC4. Интегральная схема IC 4 представляет собой JK-триггер, подключенный к T-триггеру. Входной сигнал контакта 3 и контакт 1 является выходным сигналом. Который посылает сигнал сбросу IC либо перестает работать. IC4 на годовщину, он будет выведен в первый раз, в отличие от pin1. IC3 заставит работать, IC2 остановлен.
IC2 управляется сигналами с контакта 1 IC4 на IC1c. До управления IC2. IC3 снова подключается к контактам 1 через D1 для управления.
Белый SMD-светодиод без вторичной переработки из электронных отходов
Светодиодный стрелочный ходовой огонь для автомобиля безопасности
Представьте, что ваша машина сломалась по дороге домой.
Батарея повреждена или разрядилась.
В то время, очень поздно ночью.
Как заставить заднюю машину знать И тормозить. Для снижения аварийности. Эта схема ходовых огней со светодиодной стрелкой может вам помочь.
Принцип работы
См. схему ниже. Это один из типов схемы светодиодного чейзера. Кроме того, он может управлять светодиодами. Мы должны сформировать много цепей, верно?
В этой схеме используются цифровые микросхемы CMOS, CD4093, CD4520 и CD4094.
Используйте всего 17 светодиодов. Чтобы показать на форме стрелки.
Регулировка скорости резисторами R1.
При подаче питания на схему IC1.
Схема генератора генератора IC вентиля И-НЕ подключена к генератору входных сигналов к выводу 1 IC2 и выводу 3 IC3.
При получении сигнала от IC1 IC2 будет подавать сигнал из логики в двоичный код.
Затем отправляется на контакт 5 и контакт 6 IC1, IC1, который будет обрабатывать вентиль И-НЕ.
IC3 — это сигнал от IC1 для обработки и экспорта контактов 4, 5, 6 и 7.
Затем поступает в базу транзистора на контакты Q1-Q4.
Любая работа с транзистором, подключенным к контактному коллектору светодиода, приведет к свечению.
Для формата 17 светодиодов, расположенных в виде стрелок направления.
Детали, которые вам потребуются
Полупроводники
IC1: CD4093, Quad 2 входа Schmitt NAND Gate IC
IC2: CD4520, CMOS Dual Binary Up-Counter
IC3: CD4094, 8-битный регистр сдвига / Защелка с 3 СОСТОЯНИЯМИ Выходы
Q1-Q4: BC337, 45 В 0,8 А NPN Транзистор
LED1-LED17: Как вам нравится
Резисторы 0,25 Вт, допуск: 5%
R1: 22K
R2, R4, R6, R8: 10К
Р3, R5, R7, R9: 4,7K
R10, R11, R12: 470 Ом
R13: 270 Ом
C1: 4,7 мкФ 25 В Электролитический
C2: 220 мкФ 25 В 220 мкФ 25 В
Цепь бегущего света
Фарва Навази
4416 просмотровВведение
Возможно, вы видели светодиодные светильники на различных мероприятиях для украшения и других идей.
Поэтому на рынке доступно множество различных видов светодиодных схем. Одним из них является схема светодиодного чейзера. В схеме чейзера светодиоды светятся или мигают один за другим. Другими словами, можно сказать, что один светодиод преследует следующий светодиод. Отсюда и название схемы охотника. Чтобы понять схему и ее работу.
В этом уроке мы рассмотрим «Схема бегущего света». В схеме используются две микросхемы, включая микросхему таймера 555, которая генерирует колебания, и микросхему счетчика CD4017. Таким образом, схема проста в изготовлении, требует меньше внешних компонентов и, следовательно, доступна для студентов, чтобы начать изучение электронных устройств и схем.
Купить на Amazon
Аппаратные компоненты
Следующие компоненты необходимы для изготовления схемы бегущего света Chaser
| Старший № | Компоненты | Стоимость | Кол-во |
|---|---|---|---|
| 1 | 9 0177 555 Таймер IC1 | ||
| 2 | IC | CD4017 | 2,1 |
| 3 | Светодиод | 8 | |
| 4 | Переменный резистор | 100 кОм | 9 0177 1|
| 5 | Конденсатор | 10 мкФ, 0,01 мкФ | 1,1 |
| 6 | Резистор | 220 Ом, 10 кОм | 1,1 |
Для получения подробного описания распиновки, размеров и технических характеристик загрузите техническое описание CD4017
Схема выводов микросхемы NE555
Для получения подробного описания схемы выводов, размеров и спецификаций загрузите техническое описание микросхемы NE555
Цепь бегущего огня
Объяснение работы
В этой схеме погони за бегущими огнями микросхема таймера 555 настроена на режим нестабильного мультивибратора.
