Автоматика ввода резерва(АВР): схемы, назначение и требования

В процессе эксплуатации энергосистем нельзя исключить вероятность создания аварийных ситуаций, вызванных техногенными или природными катастрофами. Поэтому для подключения токоприёмников различных категорий надёжности используют два и более не зависимых источника. Рассмотрим особенности применения АВР, их назначение, классификацию, регламентированные требования и прочие сопутствующие вопросы.

Содержание

1. Назначение АВР
2. Устройство и принцип работы
3. Классификация
4. Требования к АВР
5. Возможные способы реализации АВР с анализом работы
6. Простые
7. АВР в промышленной сфере
8. АВР для высоковольтных линий
9. Микропроцессорные бесконтактные системы

Назначение АВР

Системами АВР называют электрощитовые распределительные устройства для ввода и коммутации напряжения. Они предназначены для оперативного переключения оборудования, если по основному вводу произойдёт аварийный отказ. Автоматическая коммутация производится, благодаря тому, что устройством отслеживаются параметры подключения.

Аббревиатура АВР означает – автоматический ввод резерва, что исчерпывающе означает предназначение и принципиальное устройство указанного узла.

Устройство и принцип работы

Применяются АВР двух основных вариантов схем, с учётом приоритетности подключения:

• одностороннего типа, в котором один вход является рабочим. Он используется до момента возникновения чрезвычайной ситуации. При возникновении проблем производится переключение на второй ввод, выполняющий роль резервного;
• двухстороннего – когда рабочая и резервная секции не разделяются, обладая одинаковым приоритетом.

Чаще всего односторонние системы предусматривают возможность автоматического перехода на основную схему при восстановлении штатных характеристик. Для двухсторонних данная необходимость отсутствует, поскольку нет разницы, с какого входа запитана энергосистема.

Характеристики сети отслеживаются посредством реле, контролирующего параметры напряжения, и микропроцессорных управляющих модулей. Но для всех устройств принцип работы аналогичен.

Его можно понять, рассмотрев следующую схему:

Рисунок выполнен с использованием следующих обозначений:

• N – нулевая фаза;
• А – основное подключение;
• В – запасной ввод;
• L – лампа, сигнализирующая о наличии питания;
• К1 – реле в виде катушки;
• К1.1 – клеммы.

При штатной ситуации схема подключается через лампу L и обмотку К1. При таком режиме клеммы, находящиеся в замкнутом и разомкнутом состоянии изменяют занятые позиции, а схема подключена через главный ввод А.

При перебоях питания на вводе А, на обмотку прекращается подача тока, о чём свидетельствует погасшая лампа индикатора. Как результат, система переключается на питание от запасного источника В.

Если характеристики восстановились, включившееся К1 переводит работу схемы в исходное положение.

Данный анализ характеризует, в сильно сокращённом примере, функционирование одностороннего АВР.

Классификация

Системы АВР выпускаются в разных исполнениях, классифицируемых по таким признакам:

1. Числу линий резерва – обычно их используется два, но, в целях повышения надёжности, число резервных входов может быть увеличено.
2. Типа сети – могут использоваться трёхфазные или однофазные устройства. Последние характерны для бытовых схем, предполагающих применение резервных генераторов.
3. Величине напряжения – в пределах 1 кВ или высоковольтных.
4. Времени срабатывания.

Учитывая разновидность и особенности конструкции, указанные устройства могут применяться в быту или промышленном производстве.

Требования к АВР

Предполагается соответствие АВР таким условиям:

• обеспечивать переход на запасной режим подключения, если возникнет нештатная ситуация;
• максимально оперативно восстанавливать энергоснабжение;
• сохранять обязательность разового переключения – не допускать несколько переключений из-за КЗ или по другому поводу;
• главный ввод должен выключаться автоматически, до подключения резервного входа.

Данное устройство должно контролировать характеристики сети, срабатывая при их отклонении от номинального значения.

Возможные способы реализации АВР с анализом работы

Функционирование АВР проще проанализировать на анализе нескольких типовых решений, указанных далее.

Простые

На рисунке указана типовая система, переключающая бытовую сеть на работу от резервного генератора:

Данная схема предусматривает дополнительно защиту сети от КЗ, наличие электрического и механического блокирования, исключающего одновременное подключение обоих источников.

На рисунке представлены следующие элементы:

• АВ1 и АВ2 – коммутаторы двухполюсного типа на главном и запасном входе, срабатывающие автоматически;
• К1 и К2 – контакторные катушки;
• К3 – реле напряжения;
• К1.1, К2.1, К3.2, К3.1 – контакторные клеммы нормально-замкнутого типа;
• К1.2, К2.2, К3.2, К2.3 – клеммы нормально-разомкнутого типа.

При нормальной работе К3 подключена, со срабатыванием посредством реле К3.2 и отключением К3.1. Подключена обмотка К2, замыкая К2.2 и К2.3, размыкая К2.1, являющегося электрическим блокированием, исключающим включение К1.

При создании аварийной ситуации, ток перестаёт поступать на обмотку К3, с занятием клемм реле начального положения. К1 отключается, изменяется статус клемм К1.1 и К1.2. К1.1 обеспечивает защищает сеть, исключая включение К2. К1.2 убирает блокировку нагрузки.

Срабатывание механической блокировки обеспечивается реверсивным устройством, представленным на рисунке в виде треугольного значка, вершиной книзу.

Схема подключения АВР на контакторах:

АВР в промышленной сфере

Промышленные системы работают в аналогичном порядке.

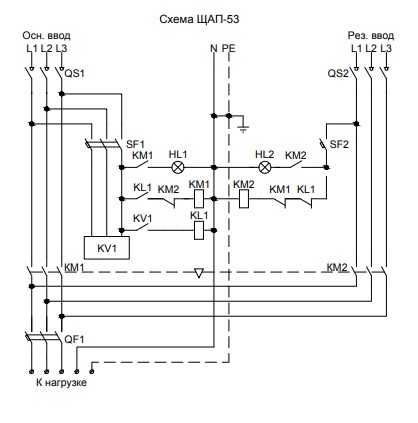

На рисунке представлен типовой вариант шкафа АВР:

Изображены элементы:

• АВ1, АВ2 – защитные устройства трехполюсного типа;
• S1, S2 – механические коммутационные устройства;
• КМ1, КМ2 – контакторные устройства;
• РКФ – фазные контролирующие реле;
• L1, L2 – индикаторные модули;
• км1.1, км2.1, км2.2, ркф1 – клеммы в разомкнутом состоянии при нормальном режиме;
• км1.3, км2.3, ркф2 – замкнутые клеммы.

Система функционирует по аналогичному принципу, но применяется реле, выполняющее контроль по каждой фазе. В случае перекоса или пропажи питания, схема переключается на запасной ввод, возвращаясь в штатный режим при восстановлении нормальных характеристик.

АВР для высоковольтных линий

Для систем высокого напряжения порядок работы сохраняется прежний, но конструкция устройства усложняется:

Представленная система исключает применение резервных трансформаторов. Шины Ш1 и Ш2 задействованы соответственно через трансформаторы Т1 и Т2, равнозначными по значению. При нормальной работе характерно разомкнутое положение секционного коммутирующего элемента СВ10, с контролем работы ТП от ТН1 Ш и ТН2 Ш.

При прекращении подачи питания на Ш1, отключается выключатель В10Т1, и включается СВ10. При этом напряжение на обе секции подаётся от одного трансформатора. При нормализации ситуации, схема возвращается в исходное положение.

Виды АВР для высоковольтной сети:

Микропроцессорные бесконтактные системы

Для микропроцессорных управляющих блоков используются АВР на полупроводниковых элементах, отличающихся большей надёжностью.

Блок АВР

Такие системы обладают следующими достоинствами:

• исключением механических соединений, что позволяет избавиться от связанных с этим неудобств в виде дефектов указанных контактов;
• пропадает надобность использования механического блокирования;
• расширенным спектром регулировки характеристик переключения.

К минусам стоит отнести сложность в ремонте и непростую конструкцию, разобраться в которой по силам только квалифицированным специалистам.

Применение АВР позволяет обеспечить штатный режим эксплуатации энергосистем, как в условиях бытового потребителя, так и на промышленных предприятиях.

Автоматический ввод резерва МУАВР-1 AC230/400В УХЛ4

НАЗНАЧЕНИЕ

Модуль управления автоматического ввода резерва МуАВР-1 (далее Устройство) предназначен для автоматического переключения нагрузки на резервную линию, при отключении или возникновении аварийных ситуаций на основной рабочей линии. Устройство предназначено для использования в системах электроснабжения в однофазных и трехфазных четырехпроводных сетях (трехфазных сетях с нейтралью) для обеспечения энергоснабжения I и II категории подключения.

ПРИНЦИП РАБОТЫ

Устройство позволяет осуществлять резервирование питания нагрузки в нескольких режимах работы ввода 1 и ввода 2:

• ВВОД 1 – однофазный, ВВОД 2 – однофазный
• ВВОД 1 – однофазный, ВВОД 2 – трехфазный
• ВВОД 1 – трехфазный, ВВОД 2 – трехфазный
• ВВОД 1 – однофазный, ВВОД 2 – однофазный генератор
• ВВОД 1 – однофазный, ВВОД 2 – трехфазный генератор
• ВВОД 1 – трехфазный, ВВОД 2 – однофазный генератор
• ВВОД 1 – трехфазный, ВВОД 2 – трехфазный генератор

Конкретный режим работы ВВОДА 1 и ВВОДА 2 задается DIP переключателем на боковой стороне устройства.

Устройство имеет режим работы с приоритетным вводом и без приоритетного ввода. При включении режима работы с приоритетным вводом на DIP переключателе выбирается задержка времени возврата на ВВОД 1 (20 сек, 5 мин или 10 мин.)
Питание устройства осуществляется от контролируемых линий. Для работы устройства достаточно наличия питания на хотя бы одной из подключенных фаз по ВВОДУ 1 или ВВОДУ 2.
Устройство может осуществлять работу как в автоматическом, так и в ручном режиме. Управление режимом работы, а также ручное переключение осуществляется дистанционно с применением кнопок.

ОСНОВНЫЕ АЛГОРИТМЫ ФУНКЦИОНИРОВАНИЯ

Автоматический режим, ВВОД1 и ВВОД 2 – однофазная/трехфазная сеть в любых комбинациях
При подаче питания на ВВОД 1/ВВОД 2 Устройство начинает анализировать параметры сети на входе. Для однофазной сети контролируется соответствие напряжения сети заданным верхнему и нижнему порогам срабатывания (устанавливаются поворотными переключателями на лицевой стороне устройства). Для трехфазной сети контролируется соответствие напряжения на каждой из фаз заданным порогам, а также порядок чередования, обрыв и слипание фаз. Если все параметры сети в норме, то устройство отсчитывает задержку включения нагрузки (задается DIP переключателем) после чего подключает нагрузку к ВВОДУ 1 или ВВОДУ 2, если ВВОД 1 неисправен. При питании нагрузки от ВВОДА 1 или ВВОДА 2 устройство контролирует параметры сети на входе, если на активном вводе происходит аварийная ситуация, Устройство начинает отсчет задержки отключения аварийного ввода (задается поворотным переключателем на лицевой стороне устройства в диапазоне от 0,1 до 30 сек.). После чего переключает нагрузку на резервный ввод, если параметры его работы находятся в допустимых пределах. Если резервный ввод неисправен, по окончании отсчета нагрузка отключается от аварийного ввода и остается без питания до момента, пока на одном из вводов параметры сети не будут соответствовать заданным. Если в процессе отсчета авария будет устранена, то нагрузка не будет переключена на резервный ввод.

Если на Устройстве не активирован режим работы с приоритетным вводом, то после переключения нагрузка останется подключенной к ВВОДУ 1 или ВВОДУ 2 до момента возникновения аварии на данном вводе.
Если на Устройстве активирован режим работы с приоритетным вводом, то после переключения нагрузки на ВВОД 2, Устройство осуществляет контроль восстановления работоспособности ВВОДА 1. После того, как параметры сети на ВВОДЕ 1 придут в норму, Устройство начинает отсчет времени задержки возврата на ВВОД 1, после чего переключает нагрузку на приоритетный ввод.

Автоматический режим ВВОД1 – однофазная/трехфазная сеть, ВВОД 2 — генератор
Сигнал на запуск генератора формируется сухим контактом 11/12-14.
При подаче питания на ВВОД 1 Устройство начинает анализировать параметры сети на входе. Для однофазной сети контролируется соответствие напряжения сети заданным верхнему и нижнему порогам срабатывания (устанавливаются поворотными переключателями на лицевой стороне устройства). Для трехфазной сети контролируется соответствие напряжения на каждой из фаз заданным порогам, а также порядок чередования, обрыв и слипание фаз. Если все параметры сети в норме, то устройство отсчитывает задержку включения нагрузки (задается DIP переключателем) после чего подключает нагрузку к ВВОДУ 1. На момент отсчета времени задержки включения замкнуты контакты 11-14 реле (нормальное состояние ВВОДА 1). Если параметры ВВОДА 1 не соответствуют заданным, то внутреннее реле остается в выключенном состоянии (замкнуты контакты 11-12), что сигнализирует о неисправности сети и необходимости запуска генератора. При питании нагрузки от ВВОДА 1 устройство контролирует параметры сети на входе, если происходит аварийная ситуация, Устройство начинает отсчет задержки отключения аварийного ввода (задается поворотным переключателем на лицевой стороне устройства в диапазоне от 0,1 до 30 сек.). После чего нагрузка отключается от сети, а встроенное реле выключается и формирует сигнал на запуск генератора. После выхода генератора на рабочий режим (контролируется по соответствию напряжения на ВВОДЕ 2 заданным параметрам) Устройство подключает нагрузку к ВВОДУ 2. Если в процессе отсчета времени задержки отключения авария на ВВОДЕ 1 будет устранена, то нагрузка не будет переключена на резервный ввод. Если на Устройстве не активирован режим работы с приоритетным вводом, то после переключения нагрузка останется подключенной к ВВОДУ 2 до момента получения команды переключения на ВВОД 1.
Если на Устройстве активирован режим работы с приоритетным вводом, то после переключения нагрузки на ВВОД 2, Устройство осуществляет контроль восстановления работоспособности ВВОДА 1. После того, как параметры сети на ВВОДЕ 1 придут в норму, Устройство начинает отсчет времени задержки возврата на ВВОД 1, после чего переключает нагрузку на приоритетный ВВОД 1, после чего встроенное реле включится (замкнутся контакты 11-14) и выдаст сигнал об исправности основного ввода и необходимости остановки генераторной установки.

Ручной режим, ВВОД1, ВВОД2 – однофазная/трехфазная сеть в любых комбинациях
При подаче питания на ВВОД 1/ВВОД 2 Устройство начинает анализировать параметры сети на входе. Для однофазной сети контролируется соответствие напряжения сети заданным верхнему и нижнему порогам срабатывания (устанавливаются поворотными переключателями на лицевой стороне устройства). Для трехфазной сети контролируется соответствие напряжения на каждой из фаз заданным порогам, а также порядок чередования, обрыв и слипание фаз. Если все параметры сети в норме, то на лицевой стороне напротив соответствующего ввода загораются зеленые индикаторы – «норма». После чего Устройство переходит в режим ожидания команды управления. При получении команды «ВВОД1» или «ВВОД2» устройство осуществляет подключение нагрузки к соответствующему вводу после отсчета задержки включения нагрузки. При возникновении аварии на активном вводе начинается отсчет задержки отключения аварийного ввода, после чего нагрузка отключается от сети до момента восстановления параметров работы активного ввода или до получения команды на переключение на другой ввод. При получении команды «СТОП» Устройство отключает нагрузку от сети. При получении команды «АВТО» Устройство переходит на автоматический режим работы. Если в автоматическом режиме работы будет дана команда включения «ВВОДА 1» или «ВВОДА 2» Устройство перейдет в режим ручного управления.

Защита от циклического переключения между вводами и циклического подключения/отключения (ошибка однократности):
Если в течение 5 секунд после включения нагрузки на ввод, этот ввод вышел за пределы допуска и произошло отключение нагрузки от него, модуль делает вывод о том, что это могло произойти из-за влияния нагрузки на ввод. В этом случае нагрузка отключается и больше не подключается к вводам., сигнализируя аварийный режим одновременным включением светодиодов «К1» и «К2» на лицевой стороне. Сброс аварийного режима осуществляется кнопкой «СТОП», либо полным снятием питания с вводов.

ОСНОВНЫЕ ОСОБЕННОСТИ

• Регулировка времени задержки включения нагрузки;;
• Регулировка времени задержки отключения нагрузки;
• Работа с приоритетным вводом или без;
• Индикаторы состояния вводов и текущего состояния устройства;
• Установка порогов срабатывания по фазному напряжению для каждого из вводов;
• Цепи управления внешними электромагнитными контакторами 5А/AC230В.
• Возможность подключения внешнего управления .

---

Дополнительную информацию о параметрах и режимах работы устройства, а так же схемы подключения Вы можете найти в паспорте изделия (вкладка «файлы»).

Нижний порог переключения фаз

Регулируемый (165-220В)

Время переключения между фазами

Регулируемое (0,1-60сек)

Время повторного включения(или возврата на приоритетную фазу)

Регулируемое (0,2, 5, 60, 120сек)

Количество контролируемых вводов

2

Работа с приоритетной фазой

Есть

Вес

0.14 кг

Бренд

Найти похожие Меандр

Найти похожие

Инструкция (Паспорт_МУАВР-1_V08.pdf, 3,409 Kb) [Скачать]
