Антенный усилитель сигнала для цифрового телевидения DVB T2: как выбрать, подключить

Эфирное телевидение используется во множестве регионов РФ. Чтобы оно работало качественно на большом удалении от ретранслятора, совместно с антенной используют антенные усилители. В рамках данной статьи вы узнаете про антенный усилитель для телевизора, что из себя представляет и какие его разновидности можно приобрести на рынке техники.

Содержание

1. Принцип работы антенного усилителя
2. Выбираем усилитель цифрового сигнала для телевизора
3. По питанию
4. По частоте
5. По месту установки
6. Как правильно подключить усилитель
7. Рейтинг лучших усилителей цифрового сигнала
8. Gal AMP-102
9. ALCAD AL-200
10. JMA 8620SA3
11. ALCAD AL-400
12. Схема антенного усилителя для цифрового ТВ
13. Заключение

Принцип работы антенного усилителя

Усилитель сигнала телевизионной антенны – это малое устройство, позволяющее создать импульс, возникший при взаимодействии электромагнитной волны, мощнее за принятый до этого. Антенный адаптер работает по алгоритму:

1. Антенна состоит из проводника, по которому проходит электромагнитная волна (со скоростью света).
2. В результате прохождения волны в проводнике появляется импульс тока, но недостаточный, для восприятия его телевизором или ТВ-тюнером, что принимают сигнал.
3. Импульс тока поступает на адаптер, который его фиксирует.
4. С помощью тока напряжением от 5 до 12 вольт формируется копия поступившего сигнала, но уже в разы большей мощностью.
5. Дублирующий сигнал высокой мощности выходит из усилителя по пути далее на дешифратор ТВ-тюнера (внешнего ресивера или внутреннего в телевизоре), который превращает его в звуковую дорожку и видеоряд.

Дополнительная опция, которая есть в устройстве – фильтрация сигнала. Поскольку в каждой антенне кроме требуемого диапазона присутствуют лишние токи (наводки от различной электрики вокруг), девайс убирает лишние сигналы и усиливает полезные.

Есть несколько критериев, по которым следует выбирать адаптер:

• Схемы питания;
• Диапазон частот;
• Место расположения.

По питанию

Существует три схемы, по которым можно соединить антенный адаптер:

1. С помощью антенного гнезда. Цифровые тюнеры и TV-приемники оснащаются опцией подачи питания по телевизионному кабелю на усилитель. Чтобы эта функция отрабатывалась верно, ее нужно включить в настройках ТВ или ресивера, подключенного к ТВ.
2. Через внешний блок питания. Напряжение идет по этому же проводу, по какому поступает сигнал. Адаптер входит в комплект усилителя.
3. От встроенного адаптера. Прибор сопрягает кабелем антенну и телевизор, передавая только сигнал. Сам же он подключается к сети 220В.

Более одной схемы подачи питания использовать не рекомендуется, поскольку это чревато прекращением приема сигнала. Также есть шанс, что усилительный блок выйдет из строя.

При задействовании внешнего адаптера, не забудьте деактивировать подачу питания на антенное гнездо в настройках телевизора или ТВ-тюнера.

По частоте

Усилители могут использовать различный частотный диапазон, поэтому делятся на три типа:

1. Широкополосные. Усиливают сигнал в широком диапазоне 47-2300 МГц, но качество усиления хромает. Данный тип можно использовать с любой антенной, но он не считается универсальным, поскольку равномерное усиление с широким охватом невозможно, из-за чего будут просадки по качеству телесигнала.
2. Диапазонные. Специально рассчитываются на конкретную область длинны волны. Например, диапазон в 470-870 МГц. Такое устройство способно усилить и донести на телевизор двадцать общедоступных каналов цифрового ТВ, которые вещаются на частотах 498 МГц (2 мультиплекс, 24 ТВК) и 546 МГц (1 мультиплекс 30 ТВК). Многие отдают предпочтение на усилитель антенны для телевизора 20 каналов.
3. Многодиапазонные. Несколько блоков усилителей, связанных в одну систему, позволяет работать с собственной зоной телевещания независимо. Охват всего диапазона невозможен, но есть предпосылки для усиления как аналогового сигнала (метрового диапазона), так и цифрового сигнала (ДМВ). Адаптер по каждому каналу разрешает выставлять собственный коэффициент.

По месту установки

Последняя стадия разделения – место установки усилителя:

1. Вмонтированный. Является частью единой антенны, поскольку попросту спаян с ней. Это похоже на использование платы, установленной внутрь кожуха антенны. Плюс в том, что усилитель 100% совместим с устройством, принимающим сигналы от ретранслятора. Минус – удаленное размещение антенны от декодирующего устройства может приводить к ослаблению сигнала, пока тот достигнет ТВ-тюнера. Если же кожух не продуман до мелочей, усилитель подвержен погодным условиям.
2. Внешние. Сопряжены с пассивными антеннами наружного расположения. Могут отличаться по внешнему виду, размеру (например, маленькая приставка или врезной кабельный блок). Усилитель ТВ сигнала цифровой вне зависимости от своего вида должен сопрягаться со входом в приёмное устройство.

Следуйте одному правилу, выбирая антенный усилитель для телевизора – коэффициент усиления не должен быть меньше, чем антенный, иначе устройство будет попросту бесполезно. Изучите инструкцию с техническими характеристиками адаптера, ознакомьтесь с отзывами интересующей вас модели.

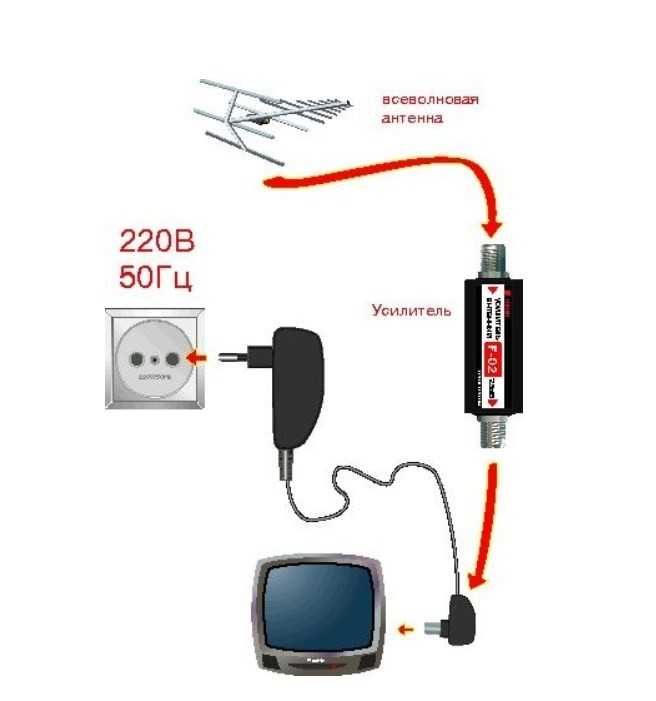

Как правильно подключить усилитель

Усиливать сигнал следует правильно, исходя из инструкции:

1. Подсоедините антенну на минимально доступном расстоянии до телевизора. Если сигнал в пределах нормы, то из значений ее коэффициента усиления можно определить необходимые параметры для вывода отличного сигнала.
2. Сопрягите антенну с телевизором, которая будет расположена на отведенной ей месте, через усилитель. Коэффициент должен быть повыше чем выдает антенна. Если же помех не наблюдается, на этом шаге можно завершить корректировку. При отсутствии сигнала поднимайте коэффициент усилителя, пока тот не будет обнаружен.
3. Если сигнал присутствует, но при усилении они перестали транслироваться, или на дисплее видно наложение двух видеорядов друг на друга – перекрутили усилитель, сделайте коэффициент меньшим, чтобы снизить до требуемого порога трансляцию видео.

На рынке присутствует множество моделей усилителей, по приемлемым для потребителей ценам.

Gal AMP-102

Широкополосный усилитель телесигнала, который рассчитан на 1-2 телевизора. Работает с МВ и ДМВ-антеннами. Главное отличие – масса 0.2 кг и прямоугольная форма. По схеме сопрягается между антенным кабелем и разъемом телевизора, а в качестве питания задействует адаптер, сопряженный со штекером.

ALCAD AL-200

Усилитель-сплиттер с двумя «output» может антенный кабель разводить на два, чтобы разделить сигнал и передать его на два телевизора. Устройство многодиапазонное с раздельной регулировкой каскадов, коэффициент усиления 24 дБ. Для сплита на 3-4 ТВ нужно присмотреть более мощные агрегаты.

JMA 8620SA3

Усилитель широкополосный со сплитом на три выхода. Можно оборудовать до трех телевизоров. Корпус из металла предоставляет «железную» защиту от повреждений. Коэффициент усиления – 20 дБ.

ALCAD AL-400

Двух диапазонный усилитель для взаимодействия с частотами 40-318 МГц и 470-862 МГц. Имеет 4 выхода, а максимальный коэффициент усиления – 28 дБ.

Схема антенного усилителя для цифрового ТВ

Вот схема простого антенного усилителя, который представляет из себя микросхему RFMD SPF5043Z (купить реально на Алиэкспресс) и фильтр для питания.

Вот ее плата.

Можно использовать и другие схемы, например:

• SWA-2000.
• Антенный усилитель ДМВ-диапазона.

Заключение

Усилитель цифрового телесигнала необходим практически для каждой схемы приема сигнала эфирного цифрового телевидения. Благодаря ему не нужно приобретать антенну или выставлять ее как можно ближе к телевизору, усилитель продублирует сигнал и выдаст отличное качество без помех на экран телевизора.

Last Updated on 19.05.2020 by artikus256

Антенный усилитель для телевизора. Схема и описание

Главная » Бытовая электроника » Антенный усилитель для телевизора. Схема и описание

Антенный усилитель для телевизора применяется в тех случаях, когда в зоне приема телевизионный сигнал недостаточно сильный. Приведенный в данной статье антенный усилитель МВ (метрового диапазона) создан  для улучшения сигнала в условиях деревни, дачи.  Он необходим, когда телевизор, для устойчивого приема телепрограмм, не имеет необходимого усилителя сигнала.

Этот антенный усилитель совместно узконаправленной антенной осуществляет надежный прием телевизионных передач из телецентров, расположенных вдали от области хорошего  приема.

Технические характеристики антенного усилителя

• коэффициент антенного усилителя  находится в диапазоне от 22 до 23 дБ,
• ширина полосы пропускания приблизительно 8 МГц,
• напряжение питания 12 В.

Антенный усилитель для телевизора снабжен тонкой подстройкой  АЧХ на всех каналах метрового диапазона. От того какие используются в схеме катушки и конденсаторы он может быть настроен на 2 диапазона:

• I — каналы с 1 по 5;
• II — каналы с 6 по 12.

Описание устройства

Он построен на 2 транзисторах VT1 и VT2, подключенных по схеме ОЭ (VT1)  и  ОБ (VT2). Применение  подобной  схемы подключения транзисторов вызвано желанием уменьшить коэффициент шума антенного усилителя. Плавная подстройка усилителя по частоте совершается подстроечным конденсатором C7, входящий в колебательный контур.

Входной контур построенный на элементах L1, С1, L2, С1 является ВЧ фильтром с частотой приблизительно 48,5 МГц (I диапазон) и в районе 160 МГц  (II диапазон). Резисторами R1 и R2 производится установка режима работы VT1. Путем подбора сопротивлений данных резисторов необходимо добиться напряжения на коллекторе в 5В и ток в районе 5 мА. При таких параметрах для транзистора КТ371 уровень шума усилителя будет не более 4,7дБ при частоте 400МГц.

Режим работы VT2 определяется сопротивлением резисторов RЗ и R5. Сопротивления этих резисторов необходимо подобрать такими, чтобы напряжение на коллекторе транзистора VT2 было около 10В и ток эммитера 1мА. При таких параметрах усиление 2 каскада составляет около 14 дБ при частоте 8 МГц. Для уменьшения пульсаций напряжения источника питания и устранение самовозбуждения, в антенном усилителе введены конденсаторы С4 и С8.

Детали устройства

В замен транзистора КТ371А можно использовать транзисторы типа КТ382А, КТ382Б, ГТ367А. Транзистор ГТ346А можно заменить на ГТ346Б, но при этом, скорее всего, увеличатся собственные шумы усилителя. Конденсаторы постоянные С4, С8 типа КМ-5, другие КД-1, КД-2. Подстроечный конденсатор С7 марки  КТ4-23. Все резисторы типа МЛТ-0,125.

Настройка антенного усилителя для телевизора

В случае если сборка усилителя выполнена без ошибок и в нем применены рабочие детали, то настройка усилителя включает в себя только проверку режимов работы транзисторов VT1 и VT2 по постоянному току. Настройку на необходимый телевизионный канал осуществляют при помощи подстроичного конденсатора C7. Затем путем растягивания – сжатия витков катушек L1, L2 и L3, L4 настраивают срезы верхних и нижних частот соответственно. Это влияет на качество и стабильность изображения.

Источник: «Домашний электрик и не только» В.М.Пестриков

Тестер транзисторов / ESR-метр / генератор

Многофункциональный прибор для проверки транзисторов, диодов, тиристоров. ..

Подробнее

Categories Бытовая электроника Tags Усилитель

Отправить сообщение об ошибке.

Схема усилителя сигнала антенного усилителя

Схема усилителя сигнала антенного усилителя, этот широкополосный усилитель HD TV UHF (усилитель сверхвысокой частоты) имеет общее усиление от 10 до 15 дБ в диапазоне частот 400–850 МГц, поэтому он может использовать там, где слабый телевизионный сигнал.

Для правильной работы УВЧ-антенны ТВ-усилителя необходимо обрезать контакты компонентов как можно короче. Этот антенный телевизионный усилитель или широкополосный УВЧ-усилитель должен быть встроен в металлическую коробку, а затем подключен близко к Телевизионная антенна .

О схеме усилителя Антенный усилитель УВЧ для цифрового ТВ от 10 до 15 дБ

Это ВЧ-усилитель для диапазона УВЧ, который включает в себя цифровое телевидение, использующее этот диапазон частот. Основным компонентом является ВЧ-транзистор 2sc3358, но вы также можете использовать аналог.

Сигнал, поступающий от антенны, поступает через разъем J3, проходит через ФВЧ, образованный С1, L3 и С2, усиливается транзистором Q1, на выходе проходит через ФВЧ и следует по кабелю в плата блока питания. Там он подключен к разъему J4 конденсатором С12, блокирующим поступление постоянного напряжения от источника питания.

Подписывайтесь на нас в социальных сетях

Усилитель должен быть установлен близко к антенне, чтобы усилить принимаемый антенной сигнал. Плата должна быть установлена ​​предпочтительно в металлическом ящике и должна быть защищена от дождя и солнца. Плата блока питания может располагаться рядом с телевизором, чтобы иметь легкий доступ к розетке.

Блок питания использует трансформатор от 9 до 12 В / 200 мА и диодный мост + конденсатор 1000 мкФ. L5 блокирует прохождение ВЧ-сигнала через электросеть, постоянное напряжение проходит по антенному кабелю на плату усилителя, L2 блокирует прохождение ВЧ-сигнала через питание транзистора. L1 предотвращает прохождение радиочастотного сигнала через источник питания. С этими катушками индуктивности у нас есть конденсаторы, которые образуют фильтр нижних частот.

Отрегулируйте регулятор R5, чтобы установить наилучший уровень сигнала для ваших нужд.

Разъемы должны быть типа F, в SMD версии разъем на плате не добавлялся, их нужно прикрутить на блок бустера и припаять в местах, указанных на плате.

Если хотите, в версии SMD оставлено место для припайки экрана, чтобы изолировать входную цепь от выходной.

Также в версии SMD можно заказать уже распаянные компоненты, как это сделать смотрите здесь.

О катушках:
L1, L2 – 2 витка провода 22 AWG диаметром 3 мм или катушка индуктивности 0805 в версии SMD
L3, L4 – ВЧ удар 10 мкГн или 10 витков провода 24 AWG, намотанных на ферритовый стержень или катушка индуктивности 0805 10 мкГн ≥ 200 мА в версии SMD.



Изображения прототипа

Схема усилителя сигнала антенны

Схема усилителя сигнала антенны

Схема усилителя сигнала антенны

Схема печатной платы Схема усилителя сигнала антенны

Pcb Layout Антенный усилитель усилителя сигнала Схема цепи Pcb Layout Антенный усилитель схемы Схема усилителя сигнала

Версия SMD

Pcb Layout Антенный усилитель усилителя сигнала Схема цепи Uhf Digital Tv Pcb Top Layer Antenna AmplifierUhf Digital Tv Pcb Top Layer Antenna AmplifierUhf Digital Tv Pcb Layout Smd Layout Smd Усилитель

Блок питания представляет собой простой стабилизированный источник 12В. Антенный ТВ-усилитель можно подключить напрямую к блоку питания через коаксиальный кабель ТВ-антенны, но на линии питания потребуется катушка 10–100 мкГн. Телевизор будет подключен к усилителю УВЧ через небольшой разделительный конденсатор.
Настроить легко, просто установите P1 в среднее положение, а затем регулируйте его, пока не получите наилучшее качество телевизионного изображения.

BOM для сборки усилителя цифрового телевизионного антенны UHF.

R1 2,2k Красный, красный, красный, золотой (222)

1 R2 470 Yellow, violet, brown, gold (471) 1 R3, R4 1k Brown, black, red, gold (102) 2 R5 4.7k (472) Trimpot 1 PTH or SMD 0805 Capacitors C1, C2, C3, C4 10pF (10p) Ceramic Capacitor 4 С5, С7, С11 10nF (103) Ceramic Capacitor 2 C6, C8 1nF (102) Ceramic Capacitor 2 C10 1000uF/25V Electrolytic Capacitor 1 C12 470P (471) Ceramic Compacitor 1 C18 10UF/16V ELECTROLITAR (TANTAL). 0059 Semiconductors B1 DB107S or equivalent SMD Bridge Rectifier 1 D1, D2, D3, D4 1N4004 or equivalent Diode 4 Q1 2SC3358 или эквивалент Транзистор 1 Разное0059 ВЫХОД (ВЫХОД, ВЫХОД-) Разъем F-типа Подсоедините ответвительный кабель. Питание (питание, GND) Разъем F-типа Подсоедините кабель, идущий от антенны. TV (TV, TV-) Разъем F-типа Подключение к телевизору CN1 Сеть переменного тока 4 L3, L4 33NH Индуктор, см. Текст (SMD 0805) L1, L2, L5 10UHH BROW Припой, Провода, Печатная плата, Коробка для размещения схемы, Трансформатор 12В 250мА

Mirror

• Download PDF datasheet of the 2SC3358 transistor
• Download DB107S rectifier bridge PDF datasheet, DB101S, DB103S, DB103S, DB104S, DB105S, DB106S
• Download PDF datasheet diode 1N4001, 1N4002, 1N4003, 1N4004, 1N4005, 1N4006, 1N4007

Насколько полезен был этот пост?

Нажмите на звездочку, чтобы оценить!

Средний рейтинг / 5. Количество голосов:

Голосов пока нет! Будьте первым, кто оценит этот пост.

Сожалеем, что этот пост не был вам полезен!

Давайте улучшим этот пост!

Расскажите, как мы можем улучшить этот пост?

Теги Усилитель, антенна, Схемы, ВЧ, схема, транзистор

Предыдущий

TDA2030 2.1 Плата усилителя схема сабвуфера

Видео урок DIY Печатная плата печатной платы термический метод

Следующий

© 2006 — 2022 — Xtronic.org

3 The

3 Лучшие телевизионные антенные усилители в 2022 году

Дом Самый лучший Лучшие телевизионные антенные усилители в 2022 году

TechJunkie поддерживают наши читатели. Когда вы совершаете покупку по нашим ссылкам, мы можем получать комиссию. Читать далее.

Мы живем в эпоху, когда люди отказались от кабельного телевидения и вместо этого выбрали сервисы потокового ТВ на основе подписки. Netflix, HBO Max и Hulu — вот некоторые примеры таких сервисов, и хотя ими пользуются миллионы людей, мы уверены, что все еще есть люди, предпочитающие олдскульные способы. Некоторые из вас, возможно, захотят сэкономить, используя телевизионную антенну для просмотра любимых каналов. Вы можете смотреть PBS, CBS, ABC, Fox или NBC, не беспокоясь о том, подключен ли ваш телевизор к Интернету или нет. К сожалению, производительность вашей антенны зависит от того, имеет ли ваш район хороший прием. Хорошо, что на рынке можно найти множество усилителей телевизионных антенн. Это поможет вам получить наилучший возможный прием сигнала и предотвратит потерю сигнала. Лучше всего выбрать компактный усилитель, чтобы он не занимал много места, где бы вы ни установили телевизионную антенну. Вот некоторые из лучших усилителей, которые вы можете купить для своей телевизионной антенны в 2022 году.0003

01 Антенны Прямой 4-портовый ТВ-усилитель-распределитель

4-портовый телевизионный усилитель-распределитель Antennas Direct — отличный выбор для усиления сигнала нескольких телевизоров в доме. К этому усилителю можно подключить до четырех телевизоров одновременно. Он распределяет сигнал между телевизорами, а каждый порт усилителя дает 7,5 дБ усиления. Устройство компактное и весит всего около 1,2 кг. Вы можете разместить его как в помещении, так и на улице, поскольку он защищен от непогоды. Этот усилитель подходит не только для жилых помещений; вы также можете использовать его в спортивных барах или розничных магазинах с несколькими телевизионными блоками. Его доступная цена делает его выгодным, но мы бы хотели, чтобы у него были возможности контроля перенапряжения. Усилитель может сломаться, если в ваш дом ударит молния. Antennas Direct также может быстро нагреваться, поэтому при его использовании необходимо соблюдать особую осторожность. Помимо усилителя-распределителя, вы также получаете руководство по эксплуатации и 3-футовый коаксиальный кабель питания. Эта же компания также предлагает усилитель, способный подключать до 8 телевизоров.

Спецификация

Антенны Прямой 4-портовый распределительный телевизионный усилитель

Amazon

02 Channel Master Ultra Mini 2 Усилитель телевизионной антенны

Channel Master Ultra Mini 2 — это усилитель-распределитель сигнала HDTV, который соединяет два телевизора. Он не разочарует, когда дело доходит до усиления цифровых и аналоговых сигналов вашего телевизора благодаря усилению на 11,5 дБ. Помимо увеличения мощности сигнала вашей антенны, это также помогает избавиться от пикселизации, и вы даже можете получить больше каналов. Его двухпортовая конструкция имеет смысл, потому что вам обычно нужен разветвитель, если вы хотите подключить несколько телевизоров к усилителю. Ultra Mini 2 — отличный выбор для людей, живущих в небольших помещениях, поскольку его можно установить на любую поверхность. Он имеет литой алюминиевый корпус, а его порошковое покрытие придает ему более премиальный вид. Усилитель защищен от непогоды, поэтому он все равно выживет, если вы поместите его на открытом воздухе. Другими ценными функциями являются гибкие варианты питания, фантастическое подавление скачков напряжения и низкий уровень шума. Ultra Mini 2 соответствует американским и международным стандартам и совместим со всеми фитингами F-типа. При покупке вы получаете усилитель, адаптер питания, коаксиальный кабель RG6 длиной 6 футов и руководство пользователя. Channel Master также продает варианты с 1, 4 и 8 портами, если вам не нравится дизайн с двумя портами.

Спецификация

Channel Master Ultra Mini 2 Усилитель телевизионной антенны

Amazon

03 Надежные кабельные продукты 9-портовый антенный усилитель

9-портовый антенный усилитель Reliable Cable Products может сначала ввести вас в заблуждение, потому что в его названии может быть «9-port», но вы получаете только восемь усиленных выходных портов с Active Return. Все порты в этом усилителе без потерь и дают усиление по 4,5 дБ каждый. Его порошковое покрытие долговечно, поэтому оно может выдерживать некоторые суровые погодные условия. Корпус также устойчив к ржавчине и соляному туману. Вам также не нужно беспокоиться, если вы слышите приближение грозы, потому что усилитель имеет встроенную защиту от перенапряжения 6 кВ. Адаптер, который поставляется с ним, также внесен в список UL с защитой от короткого замыкания PTC. Он также оснащен модемным портом, который можно использовать для оборудования VoIP. Все порты расположены равномерно, и все они автоматически захватывают F-порты CamPort. Надежная кабельная продукция 9- Антенный усилитель порта не имеет соединительного кабеля, но вы получаете три терминатора F59. Вы также можете использовать его из любого места, если инвестируете в устройство для вставки. Покупатели также получат 5-летнюю гарантию производителя на свои усилители.

Спецификация

Надежная кабельная продукция 9-портовый антенный усилитель

Amazon

04 Усилитель Antronix с четырьмя выходами

Усилитель Antronix с четырьмя выходами отлично справляется с усилением сигнала вашей телевизионной антенны благодаря четырем портам +7,5 дБ. Он распределяет более качественные сигналы на четыре телевизора в вашем доме и помогает уменьшить пикселизацию изображения. Усилитель также может повысить производительность вашего кабельного модема. Он превосходит все стандарты SCTE и даже улучшает качество приема HDTV. Этот усилитель будет работать с антенной OTA и любым стандартным или цифровым кабельным телевидением. Единственный случай, когда усилитель Antronix с четырьмя выходами не будет для вас правильным выбором, — это если в вашей системе уже был предыдущий усилитель или предварительный усилитель. Удары молнии никак не повлияли на этот усилитель из-за его защиты от перенапряжения 6 кВ. Вы также не столкнетесь с проблемами коррозии из-за никелированного корпуса. Усилитель не поставляется с коаксиальными кабелями в упаковке, но вы получаете адаптер PTC с защитой от короткого замыкания, внесенный в список UL. Адаптер имеет функцию защиты цепи с самовозвратом, которая обеспечивает его безопасность во время любых коротких замыканий, которые могут возникнуть. Усилитель Antronix с четырьмя выходами имеет запатентованный CamPort, который дает вам F-порт с автоматическим захватом.

Спецификация

Четырехканальный усилитель Antronix

Amazon

05 PingBingDing PBD HDTV Усилитель телевизионной антенны

Если вы живете в оживленном городском районе и ненавидите, как на ваш телевизионный сигнал влияют любые помехи сотовой связи, вам подойдет телевизионный антенный усилитель PingBingDing PBD HDTV, поскольку он имеет встроенный фильтр 4G LTE. Фильтр уменьшает любую пикселизацию изображения, которую может получить ваш телевизор. Он совместим с любой антенной, которая еще не была усилена. Это может даже дать вам больше каналов. Оценки усиления, которые дает вам этот усилитель, впечатляют, потому что вы получаете 25 дБ для частот UHF и 16 дБ для частот VHF. При покупке вы получите бесплатный 5-футовый коаксиальный кабель RG6, вставку питания, адаптер UL и кабель питания USB. PingBingDing PBD HDTV TV не идеален для людей, у которых более двух телевизоров, потому что он оснащен только двумя портами. Этот усилитель не совместим с комнатными или активными антеннами, поэтому вы можете использовать его только с пассивной антенной. Было бы лучше протестировать антенну в помещении, прежде чем устанавливать ее вне дома.

Спецификация

PingBingDing PBD Усилитель ТВ-антенны HDTV

Amazon

06 Предусилитель Winegard LNA-200 Boost XT HDTV и усилитель телевизионной антенны

Предусилитель Winegard LNA-200 Boost XT HDTV и усилитель телевизионной антенны — это отличный выбор за свои деньги благодаря всем ценным функциям, которыми он обладает. Он имеет встроенный полосовой фильтр, который помогает устранить любые радиочастотные помехи. Усилитель также оснащен технологией TwinAmp, которая отдельно усиливает сигналы VHF и UHF. Это даст вам самый низкий уровень шума и наилучшую возможную производительность. Этот усилитель имеет максимальное значение коэффициента усиления 20 дБ. Boost XT будет работать с вашей антенной, только если это пассивная/неусиленная антенна. Это также помогает уменьшить пикселизацию и пропадание сигнала с помощью технологии Clear Circuit. Вместе с усилителем клиенты также бесплатно получат адаптер питания, хомуты и адаптер на 110 В. Вы оправдаете свои деньги, если выберете этот усилитель, поскольку компания Winegard известна тем, что создает надежные продукты. Конструкция Boost XT компактна, но она не рассчитана на экстремальные погодные условия. Было бы лучше, если бы вы использовали этот усилитель только в помещении, где он будет гарантированно защищен.

Спецификация

Предусилитель Winegard LNA-200 Boost XT HDTV и усилитель телевизионной антенны

Amazon

07 Усилитель внутренней телевизионной антенны GE

Если у вас очень ограниченный бюджет и вы не хотите тратить большие деньги на антенный усилитель, вы можете приобрести антенный усилитель GE для помещений. Мы рекомендуем выбирать его только в том случае, если вы планируете использовать его для одной комнатной пассивной/неусиленной ТВ-антенны. Помимо усиления сигнала, антенный усилитель для помещений GE также улучшит прием в диапазонах УВЧ и ОВЧ, а также улучшит отношение сигнал/шум. Настройка усилителя не является сложной задачей, потому что все, что вам нужно сделать, это подключить его к домашнему телевизору и антенне, а также подключить адаптер переменного тока к настенной розетке. Усилитель имеет легкий и тонкий дизайн и совместим с Full HD 1080p. Недостатком этого усилителя является то, что вы можете использовать его только в помещении, а коаксиальный кабель иногда не подходит идеально.

Спецификация

Усилитель внутренней телевизионной антенны GE

Amazon

Содержание

Наш процесс и метод

Мы не только фанаты технологий, но и эксперты в области технологий. Каждый «Лучшее из…» список на TechJunkie курируется нашими экспертами в предметной области, чтобы обеспечить всестороннюю и непредвзятую точку зрения.
