Теория и практика применения таймера 555. Часть первая.
Часть первая. Теоретическая.
Наверное нет такого радиолюбителя, который не использовал бы в своей практике эту замечательную микросхему. Ну а уж слышали о ней так точно все.
Её история началась в 1971 году, когда компания Signetics Corporation выпустила микросхему SE555/NE555 под названием «Интегральный таймер» (The IC Time Machine).
На тот момент это была единственная «таймерная» микросхема доступная массовому потребителю. Сразу после поступления в продажу микросхема завоевала бешеную популярность и среди любителей и среди профессионалов. Появилась куча статей, описаний, схем, использующих сей девайс.
За прошедшие 35 лет практически каждый уважающий себя производитель полупроводников считал свои долгом выпустить свою версию этой микросхемы, в том числе и по более современным техпроцессам. Например, компания Motorola выпускает CMOS версию MC1455. Но при всем при этом в функциональности и расположении выводов никаких различий у всех этих версий нет.
Наши отечественные производители тоже не остались в стороне и выпускают эту микросхему под названием КР1006ВИ1.
А вот список заморских производителей, которые выпускают таймер 555 и их коммерческие обозначения:
Производитель
| Название микросхемы |
ECG Philips | ECG955M |
Exar | XR-555 |
Fairchild | NE555 |
Harris | HA555 |
Intersil | SE555/NE555 |
Lithic Systems | LC555 |
Maxim | ICM7555 |
Motorola | MC1455/MC1555 |
National | LM1455/LM555C |
NTE Silvania | NTE955M |
Raytheon | RM555/RC555 |
RCA | |
Sanyo | LC7555 |
Texas Instruments | SN52555/SN72555 |
В некоторых случаях указано два названия.
Это означает, что выпускается две версии микросхемы — гражданская, для коммерческого применения и военная. Военная версия отличается большей точностью, широким диапазоном рабочих температур и выпускается в металлическом или керамическом корпусе. Ну и дороже, разумеется.
Начнем с корпуса и выводов.
Микросхема выпускается в двух типах корпусов — пластиковом DIP и круглом металлическом. Правда, в металлическом корпусе она все же выпускалась — сейчас остались только DIP-корпуса. Но на случай, если вам вдруг достанется такое счастье, привожу оба рисунка корпуса. Назначения выводов одинаковые в обоих корпусах. Помимо стандартных, выпускается еще две разновидности микросхем — 556 и 558. 556 — это сдвоенная версия таймера, 558 — счетверенная.
Функциональная схема таймера показана на рисунке прямо над этим предложением.
Микросхема содержит около 20 транзисторов, 15 резисторов, 2 диода.
Теперь мы посмотрим на принципиальную схему таймера и перемоем ему кости, вернее ноги — какой вывод для чего нужен и что все это значит.
Итак, выводы:
1. Земля. Особо комментировать тут нечего — вывод, который подключается к минусу питания и к общему проводу схемы.
2. Запуск. Вход компаратора №2. При подаче на этот вход импульса низкого уровня (не более 1/3 Vпит) таймер запускается и на выходе устанавливается напряжение высокого уровня на время, которое определяется внешним сопротивлением R (Ra+Rb, см. функциональную схему) и конденсатором С — это так называемый режим моностабильного мультивибратора.
Входной импульс может быть как прямоугольным, так и синусоидальным. Главное, чтобы по длительности он был короче, чем время заряда конденсатора С. Если же входной импульс по длительности все-таки превысит это время, то выход микросхемы будет оставаться в состоянии высокого уровня до тех пор, пока на входе не установится опять высокий уровень. Ток, потребляемый входом, не превышает 500нА.
3. Выход. Выходное напряжение меняется вместе с напряжением питания и равно Vпит-1,7В (высокий уровень на выходе). При низком уровне выходное напряжение равно примерно 0,25в (при напряжении питания +5в). Переключение между состояниями низкий — высокий уровень происходит приблизительно за 100 нс.
4. Сброс. При подаче на этот вывод напряжения низкого уровня (не более 0,7в) происходит сброс выхода в состояние низкого уровня не зависимо от того, в каком режиме находится таймер на данный момент и чем он занимается. Reset, знаете ли, он и в Африке reset. Входное напряжение не зависит от величины напряжения питания — это TTL-совместимый вход.
5. Контроль. Этот вывод позволяет получить доступ к опорному напряжению компаратора №1, которое равно 2/3Vпит. Обычно, этот вывод не используется. Однако его использование может весьма существенно расширить возможности управления таймером. Все дело в том, что подачей напряжения на этот вывод можно управлять длительностью выходных импульсов таймера и таким образом, забить на RC времязадающую цепочку. Подаваемое напряжение на этот вход в режиме моностабильного мультивибратора может составлять от 45% до 90% напряжения питания. А в режиме мультивибратора от 1,7в до напряжения питания. При этом мы получаем ЧМ (FM) модулированный сигнал на выходе. Если же этот вывод таки не используется, то его рекомендуется подключить к общему проводу через конденсатор 0,01мкФ (10нФ) для уменьшения уровня помех и всяких других неприятностей.
6.
7. Разряд. Этот вывод подсоединен к коллектору транзистора Т6, эмиттер которого соединен с землей. Таким образом, при открытом транзисторе конденсатор С разряжается через переход коллектор-эмиттер и остается в разряженном состоянии пока не закроется транзистор. Транзистор открыт, когда на выходе микросхемы низкий уровень и закрыт, когда выход активен, то есть на нем высокий уровень. Этот вывод может также применяться как вспомогательный выход. Нагрузочная способность его примерно такая же, как и у обычного выхода таймера.
8. Плюс питания. Как и в случае с выводом 1 особо ничего не скажешь. Напряжение питания таймера может находиться в пределах 4,5-16 вольт. У военных версий микросхемы верхний диапазон находится на уровне 18 вольт.
Едем дальше.
Большинство таймеров нуждаются во времязадающей цепочке, обычно состоящей из резистора и конденсатора. Таймер 555 не исключение. Давайте посмотрим на диаграмму работы микросхемы.
Итак, предположим, что мы подали питание на микросхему. Вход находится в состоянии высокого уровня, на выходе — низкий уровень, конденсатор С разряжен. Все спокойно, все спят. И тут БАХ — мы подаем серию прямоугольных импульсов на вход таймера. Что происходит?
Первый же импульс низкого уровня переключает выход таймера в состояние высокого уровня. Транзистор Т6 закрывается и конденсатор начинает заряжаться через резистор R. Все то время пока конденсатор заряжается, выход таймера остается во включенном состоянии — на нем сохраняется высокий уровень напряжения.
Однако есть два нюанса, которые показаны на графике пунктирными линиями.
Первый — если после окончания заряда конденсатора на входе сохраняется низкий уровень напряжения — в таком случае выход остается активным — на нем сохраняется высокий уровень до тех пор, пока на входе не появится высокий уровень. Второй — если мы активируем вход Сброс напряжением низкого уровня. В этом случае выход сразу же выключится, не смотря на то, что конденсатор все еще заряжается.
Так, лирическую часть закончили — перейдем к суровым цифрам и расчетам. Как же нам определить время, на которое будет включаться таймер и номиналы RC цепочки, необходимые для задания этого времени? Время, за которое конденсатор заряжается до 63,2% (2/3) напряжения питания называется временной константой, обозначим её буковкой t. Вычисляется это время потрясающей по своей сложности формулой.
Вот она: t = R*C, где R — сопротивление резистора в МегаОм-ах, С — емкость конденсатора в микроФарад-ах. Время получается в секундах.
К формуле мы еще вернемся, когда будем подробно рассматривать режимы работы таймера. А сейчас пока посмотрим на простенький тестер для этой микросхемы, который запросто скажет вам — работает ваш экземпляр таймера или нет.
Если после включения питания мигают оба светодиода — значит все хорошо и микросхема во вполне рабочем состоянии. Если же хотя бы один из диодов не горит или наоборот — горит постоянно, значит такую микросхемы можно спустить в унитаз с чистой совестью или вернуть назад продавцу, если вы её только что купили. Напряжение питания — 9 вольт. Например, от батареи «Крона».
Теперь рассмотрим режимы работы этой микросхемы.
Собственно говоря, режимов у нее две штуки. Первый — моностабильный мультивибратор. Моностабильный — потому что стабильное состояние у такого мультивибратора одно — выключен.
А во включенное состояние мы его переводим временно, подав на вход таймера какой-либо сигнал. Как уже отмечалось выше, время, на которое мультивибратор переходит в активное состояние, определяется RC цепочкой. Эти свойства могут быть использованы в самых разнообразных схемах. Для запуска чего-либо на определенное время или наоборот — для формирования паузы на заданное время.
Второй режим — это генератор импульсов. Микросхема может выдавать последовательность прямоугольных импульсов, параметры которых определяются все той же RC цепочкой.
Начнем сначала, то есть с первого режима.
Схема включения микросхемы показана на рисунке. RC цепочка включена между плюсом и минусом питания. К соединению резистора и конденсатора подключен вывод 6 — Останов. Это вход компаратора №1. Сюда же подключен вывод 7 — Разряд. Входной импульс подается на вывод 2 — Запуск. Это вход компаратора №2. Совершенно простецкая схема — один резистор и один конденсатор — куда уж проще? Для повышения помехоустойчивости можно подключить вывод 5 на общий провод через конденсатор емкостью 10нФ.
Итак, в исходном состоянии, на выходе таймера низкий уровень — около нуля вольт, конденсатор разряжен и заряжаться не хочет, поскольку открыт транзистор Т6. Это состояние стабильное, оно может продолжаться неопределенно долгое время. При поступлении на вход импульса низкого уровня, срабатывает компаратор №2 и переключает внутренний триггер таймера. В результате на выходе устанавливается высокий уровень напряжения. Транзистор Т6 закрывается и начинает заряжаться конденсатор С через резистор R. Все то время, пока он заряжается, на выходе таймера сохраняется высокий уровень. Таймер не реагирует ни на какие внешние раздражители, буде они поступают на вывод 2. То есть, после срабатывания таймера от первого импульса дальнейшие импульсы не оказывают никакого действия на состояние таймера — это очень важно. Так, что там у нас происходит то? А, да — заряжается конденсатор. Когда он зарядится до напряжения 2/3Vпит, сработает компаратор №1 и в свою очередь переключит внутренний триггер.
В результате на выходе установится низкий уровень напряжения, и схема вернется в свое исходное, стабильное состояние. Транзистор Т6 откроется и разрядит конденсатор С.
Время, на которое таймер, так сказать «выходит из себя», может быть от одной миллисекунды до сотен секунд.
Считается оно так: T=1.1*R*C
Теоретически, пределов по длительности импульсов нет — как по минимальной длительности, так и по максимальной. Однако, есть некоторые практические ограничения, которые обойти можно, но сначала стоит задуматься — нужно ли это делать и не проще ли выбрать другое схемное решение.
Так, минимальные значения, установленные практическим образом для R составляет 10кОм, а для С — 95пФ. Можно ли меньше? В принципе — да. Но при этом, если еще уменьшить сопротивление резистора — схема начнет трескать слишком много электричества. Если уменьшить емкость С, то всякие паразитные емкости и помехи могут существенно повлиять на работу схемы.
С другой стороны, максимальное значение резистора примерно равно 15Мом.
Здесь ограничение накладывает ток, потребляемый входом Останов (около 120нА) и ток утечки конденсатора С. Таким образом, при слишком большом значении резистора таймер просто никогда не выключится, если сумма токов утечки конденсатора и тока входа превысит 120 нА.
Ну а что касается максимальной емкости конденсатора, то дело не столько в самой емкости, сколько в токе утечки. Понятно, что чем больше емкость, тем больше ток утечки и тем хуже будет точность таймера. Поэтому, если таймер будет использоваться для больших временных интервалов, то лучше пользоваться конденсаторами с малыми токами утечки — например, танталовыми.
Перейдем ко второму режиму.
В эту схему добавлен еще один резистор. Входы обоих компараторов соединены и подключены к соединению резистора R2 и конденсатора. Вывод 7 включен между резисторами. Конденсатор заряжается через резисторы R1 и R2.
Теперь посмотрим, что же произойдет, когда мы подадим питание на схему. В исходном состоянии конденсатор разряжен и на входах обоих компараторов низкий уровень напряжения, близкий к нулю.
Компаратор №2 переключает внутренний триггер и устанавливает на выходе таймера высокий уровень. Транзистор Т6 закрывается и конденсатор начинает заряжаться через резисторы R1 и R2.
Когда напряжение на конденсаторе достигает 2/3 напряжения питания, компаратор №1 в свою очередь переключает триггер и выключает выход таймер — напряжение на выходе становится близким к нулю. Транзистор Т6 открывается и конденсатор начинает разряжаться через резистор R2. Как только напряжение на конденсаторе опустится до 1/3 напряжения питания, компаратор №2 опять переключит триггер и на выходе микросхемы снова появится высокий уровень. Транзистор Т6 закроется и конденсатор снова начнет заряжаться…
Короче говоря, на выходе мы получаем последовательность прямоугольных импульсов. Частота импульсов, как вы вероятно уже догадались, зависит от величин C, R1 и R2. Определяется она по формуле:
Значения R1 и R2 подставляются в Омах, C — в фарадах, частота получается в Герцах.
Время между началом каждого следующего импульса называется периодом и обозначается буковкой t. Оно складывается из длительности самого импульса — t1 и промежутком между импульсами — t2. t = t1+t2.
Частота и период — понятия обратные друг другу и зависимость между ними следующая:
f = 1/t.
t1 и t2 разумеется тоже можно и нужно посчитать. Вот так:
t1 = 0.693(R1+R2)C;
t2 = 0.693R2C;
Ну, с теоретической частью вроде бы покончили. В следующей части рассмотрим конкретные примеры включения таймера 555 в различных схемах и для самого разнообразного использования.
Калькулятор 555 таймера
Источник: www.radiokot.ru
555 схема в качестве генератора. КМОП-версии ИС 555.- Elektrolife
555 схема – это, вероятно, самая популярная интегральная схема (ИС) из когда-либо созданных. В зависимости от производителя, стандартный корпус 555 включает 25 транзисторов, 2 диода и 15 резисторов на кремниевом кристалле, установленном в 8-контактном двухрядном корпусе (DIP-8). Доступные варианты включают 556 (DIP-14, объединяющий два полных 555-х на одной микросхеме), и 558/559 (оба DIP-16, объединяющие четыре таймера с ограниченной функциональностью на одном кристалле).
Схема NE555 (и ее разновидности) иногда используются в качестве релаксационных генераторов. Работа этой интегральной схемы часто толкуется неверно.
Рассмотрим анализ ее работы прямо по изображенной на рисунке эквивалентной схеме.
Упрощенная эквивалентная схема 555Принцип действия этого таймера достаточно прост. При подаче сигнала на вход ТРИГГЕР выходной сигнал переключается на ВЫСОКИЙ уровень (около напряжения питания). Далее остается в этом состоянии до тех пор, пока не произойдет переключение входа ПОРОГ. В этот момент выходной сигнал падает до НИЗКОГО уровня (около потенциала «земли»). Затем включается транзистор РАЗРЯД. Вход ТРИГГЕР включается при уровне входного сигнала меньше 1/3 напряжения питания. ПОРОГ- при уровне входного сигнала больше 2/3 напряжения питания.
Наиболее легкий способ понять работу ИС 555 — это рассмотреть конкретный пример:Интегральная схема 555, включенная как генератор
При включении источника питания конденсатор разряжен.
ИС 555 оказывается в состоянии, когда выходной сигнал имеет ВЫСОКИЙ уровень. Транзистор разряда Т1 закрыт и конденсатор начинает заряжаться до 10 В через резисторы Ra + Rв. Когда его напряжение достигнет 2/3 напряжения питания, переключается вход ПОРОГ и выходной сигнал переходит в состояние НИЗКОГО уровня. Одновременно происходит отпирание транзистора Т1, разряжающего конденсатор С на землю через резистор Rв. Схема переходит в периодический режим работы. Напряжение на конденсаторе С колеблется между значениями 1/3 и 2/3 напряжения питания с периодом Т = 0,693 (Ra + 2Rв) С. При таком режиме работы с выхода схемы обычно снимается колебание прямоугольной формы.Схема 555 представляет собой довольно приличный генератор со стабильностью около 1%. Она может работать от единственного источника питания напряжением от 4,5 до 16 В. При этом сохраняет стабильную частоту при изменениях напряжения источника питания, поскольку пороги следят за флуктуациями питания. Схему 555 можно применять также для формирования одиночных импульсов произвольной длительности и еще для многих целей.
К тому же этот небольшой кристалл содержит простые компараторы, вентили и триггеры.Предостережение: ИС 555, как и другие схемы таймеров, создает мощную (≈150 мА) токовую помеху в цепи питания во время каждого переключения выходного сигнала. Будет весьма полезным подключить к этой интегральной схеме шунтирующий конденсатор. Кроме того, ИС 555 имеет склонность к формированию выходного сигнала с удвоенной частотой переключений.КМОП-версии интегральной схемы 555
Некоторые из неприятных свойств ИС 555, а именно:
— большой ток потребления от источника питания,
— высокий ток запуска,
— удвоенная частота переключения выходного сигнала
— неспособность функционировать при очень низких напряжениях источника питания
были устранены в ее КМОП-аналогах.
Следует отметить, в частности, способность КМОП-схем функционировать при очень низких напряжениях питания (до 1В!). Ток потребления КМОП-версий таймера не превышает сотен микроампер.
Эти кристаллы также более быстродействующие, чем исходная схема NE555. Выходные КМОП-каскады дают максимальный удвоенный перепад напряжения выходного сигнала. Во всяком случае, при низких токах нагрузки. Следует отметить, что эти кристаллы не имеют мощного выходного каскада, как в типовой схеме NE555. Все перечисленные в таблице ниже кристаллы, кроме исходной схемы NE555 и XR-L555, сделаны по КМОП-технологии.Подробные технические данные перечисленных схем можно просмотреть по ссылкам ниже:
- NE555
- ICL7555
- TLC551
- TLC555
- LMC555
- ALD555
- XR-L555M
Последняя схема является микромощной биполярной схемой 555. Схема проявляет свою родословную в виде здоровенной нагрузочной способности и хорошей температурной стабильности.
Показанный на рисунке выше генератор на схеме 555 вырабатывает выходной сигнал прямоугольной формы.

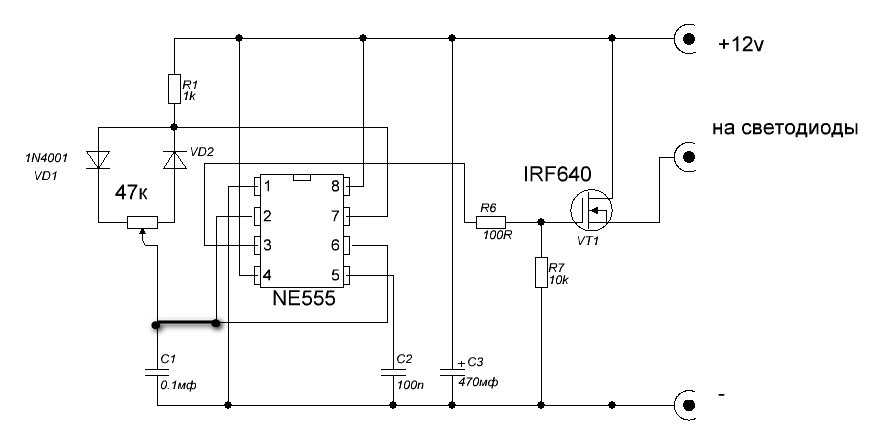

Рабочий цикл (часть времени, когда выходной сигнал имеет ВЫСОКИЙ уровень) всегда больше 50%. Это происходит вследствие того, что времязадающий конденсатор заряжается через последовательно включенную пару резисторов Ra + Rв, а разряжается (более быстро) через единственный резистор Rв. На рисунке ниже показано, как обмануть схему 555 с тем, чтобы получить в рабочем цикле узкие положительные импульсы.Генератор с укороченным рабочим циклом
Цепь, состоящая из комбинации диода и резистора, быстро заряжает времязадающий конденсатор через выходной каскад. Разряд же его через внутренний разряжающий транзистор происходит медленно. Этот трюк пригоден только для КМОП схем 555, поскольку в этом случае необходим полный положительный перепад выходного сигнала.
При использовании для заряда времязадающего конденсатора источника тока можно создать генератор линейного («пилообразного») напряжения. На рисунке ниже показан способ использования для этих целей простого источника тока на
р-n-р— транзисторе.Генератор пилообразных колебанийПилообразный сигнал доходит до напряжения 2/3 напряжения питания, затем быстро спадает до напряжения 1/3 напряжения питания. Разряд происходит через внутренний разряжающий n-р-n-транзистор схемы 555, контакт 7. Далее цикл начинается снова. Отметим, что этот сигнал пилообразной формы выделяется на выводе конденсатора. Необходимо обеспечить его развязку с помощью ОУ, который обладает высоким полным сопротивлением.
Ниже показан простой способ формирования с помощью КМОП-схемы 555 сигнала
треугольной формы.Генератор треугольных колебанийВ предложенной схеме соединяются последовательно два регулятора тока на полевом транзисторе. Соединяются они таким образом, чтобы получился двунаправленный регулятор тока. Каждый регулятор тока ведет себя в обратном направлении как обычный диод, из-за проводимости затвор-сток. Следовательно, с помощью выходного сигнала с удвоенным максимальным перепадом формируется постоянный ток противоположной полярности.
При этом на самом конденсаторе вырабатывается треугольное колебание Напряжение колебаний обычно лежит в диапазоне от 1/2 напряжения питания до 2/3 напряжения питания. Как и в предыдущей схеме, для развязки этого сигнала используется ОУ (источник с высоким полным выходным импедансом).Следует отметить, что в этом случае необходимо применять КМОП-схему 555, в частности при подаче на схему напряжения питания + 5 В. Поскольку функционирование схемы зависит от максимального двойного перепада выходного напряжения. Например, напряжение выходного сигнала ВЫСОКОГО уровня биполярной схемы 555 в типовом случае будет ниже максимального положительного перепада на величину падения напряжения на двух диодах. Напряжение составит +3,8 В при напряжении источника питания +5 В. Следовательно, остается всего 0,5 В падения напряжения (при верхнем значении сигнала) на последовательно включенную пару регуляторов тока. Этого явно недостаточно для включения регулятора тока (требуется приблизительно 1 В) и последовательного диода (0,6 В), построенного из полевого транзистора с
р-n-переходом.Существует еще несколько других интересных интегральных схем таймеров. Схема таймера LM322 имеет собственный встроенный прецизионный источник опорного напряжения, с помощью которого задается напряжение порога. Это объясняет его прекрасные свойства при формировании сигнала, частота которого должна быть пропорциональна току, подаваемому от внешнего источника, например с фотодиода.
В состав другой разновидности таймеров входят релаксационный генератор и цифровой счетчик. Они нужны для того, чтобы при формировании сигналов большой длительности избежать необходимости использования в схеме больших номиналов сопротивлений и конденсаторов. Примером таких схем могут служить схемы 74НС4060, ICM7242. Последняя схема выполнена по КМОП-технологии и может функционировать при токе в доли миллиампера и вырабатывать выходной импульс один раз за 128 циклов генератора. Эти таймеры (и их ближайшие аналоги) пригодны для формирования задержки сигнала в диапазоне от нескольких секунд до нескольких минут.
