Предварительный усилитель своими руками на 4558. Предварительный усилитель для микрофона. Схемы, справочники, даташиты

Схема самодельного предварительного усилителя (преампа) с темброблоком, выполнен на микросхеме LM4558. Важной частью аудиоусилителя является предварительный усилитель. Желательно чтобы он мог не только усиливать сигнал, но и регулировать его АЧХ.

На рисунке справа приводится схема несложного предварительного стереоусилителя с регулировкойгромкости раздельно в каждом канале и общей в обоих каналах регулировкой тембра по низким, средним и высоким частотам.

Принципиальная схема

Схема выполнена на сдвоенном операционном усилителе типа LM4558. И предназначена в первую очередь для работы с автомобильными простыми усилителями построенными на микросхемах — интегральных мостовых УМЗЧ. Поэтому и напряжение питания «автомобильное» -однополярное 12V.

Но это не ограничивает область применения данной схемы только автомобильной техникой.

Рис. 1. Принципиальная схема самодельного предварительного усилителя с темброблоком на LM4558.

Напряжение питания может быть до 30В. И можно даже перейти на двуполярное питания. Для этого нужно убрать делитель на резисторах R1, R2 и С2. А выводы 3 и 5 микросхемы соединить с общим минусом питания. При этом вывод 4 отключить от минуса питания, и подать на него отрицательное напряжение питания.

Регулировка громкости осуществляется переменными резисторами R7 и R15, как уже сказано, раздельно в каждом канале. На операционных усилителях микросхемы А1 сделаны два активных регулятора тембра, в которых происходит как усиление аудиосигнала, так и частотная коррекция с помощью трехполосных регуляторов тембра.

Цепи регулировки включены в цепи ООС операционных усилителей. Регулировка громкости по высоким частотам — сдвоенным переменным резистором R8, по средним частотам — R9, по низким частотам — R10.

Детали

Микросхему LM4558 можно заменить любой ИМС — два ОУ общего применения или сделать схему на двух ИМС по одному ОУ в каждой.

Начинающим Микрофонный усилитель. (017)

Рассмотрим конструкцию высококачественного микрофонного усилителя. Усилитель собран на операционном усилителе ВА4558 (разные производители выпускают микросхему с различными буквенными обозначениями, суть не меняется). Настоящий микрофонный усилитель рассчитан для контроля звуковой обстановки в помещениях, на улице, как дополнение к системе видеонаблюдения, охраны и безопасности. Схема отличается высокой чувствительностью, низким уровнем шумов операционного усилителя, обеспечивает качественный звук на мониторах, записывающих устройствах, головных телефонах, имеет низкое потребление тока замер показал ток около 2мА), работоспособен при снижении напряжения питания до 4,5 вольт. При повторении схемы с целью минимизации габаритов устройства, можно заменить микрофонный капсюль на другой с минимальными размерами (около 3мм), не использовать панельку, применив данный тип микросхемы в CMD исполнении, заменить электролитические конденсаторы на неполярные многослойные.

Акустическая дальность — до 7 метров, длина соединительной линии от усилителя до потребителя сигнала (наушники, монитор, записывающее устройство) — до 300 метров. Питание от источника постоянного тока напряжением 5 — 12 вольт. Если вместо электретного микрофона будет применяться студийный (динамический) микрофон, резистор питания электретного микрофона R1 из схемы необходимо исключить. Учитывая, что микросхема содержит в своём составе два одинаковых усилителя, второй усилитель (выводы 5,6,7) можно задействовать для второго канала или использовать как предварительный усилитель для первого канала. Если вместо динамического микрофона подключить к входу усилителя катушку, намотанную на ферритовом стержне и содержащую около 3000 витков тонкого (0,08 — 0,12мм) медного провода типа ПЭЛ, ПЭВ, то усилитель превратится в радиоприёмник сверхнизкого диапазона радиоволн, излучаемых динамиками телефонов, телевизоров, телефонными проводами. При невозможности подключиться к усилителю проводной линией, можно доработать усилитель радиоудлинителем, собранном на одном транзисторе VT1, представляющим собой маломощный ВЧ генератор, работающий в радиовещательном диапазоне 88 — 108Мгц.
Подстроечный конденсатор С6 позволяет изменять частоту генератора, настраиваясь на свободные от вещания частоты. Также можно изменять частоту растягивая/сжимая витки бескаркасной катушки L1, намотанной медным проводом диаметром 0,4 — 0,7мм на оправке 3 — 4мм (например на хвостовике сверла) и содержащей 6 витков. Если схему доработать высокочастотным усилителем на любом ВЧ транзисторе (например КТ361, на схеме показано синим цветом и в комплект не входит), то дальность связи может достигать 1 км, но это может пойти в разрез с существующим законодательством. Антенной служит отрезок медного монтажного провода 50 — 80 см. Антенну можно изготовить из медного жёсткого провода сечением 0,7 — 1мм, свёрнутым в спираль.
Настройку радиомикрофона производить на включенный на свободной частоте и расположенный рядом радиоприёмник диапазона 88 — 108МГц.

Большинство аудиолюбителей достаточно категорично и не готово к компромиссам при выборе аппаратуры, справедливо полагая, что воспринимаемый звук обязан быть чистым, сильным и впечатляющим. Как этого добиться?

Поиск данных по Вашему запросу:

Усилитель на микросхеме f4558

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Пожалуй, основную роль в решении этого вопроса сыграет выбор усилителя.
Функция
Усилитель отвечает за качество и мощь воспроизведения звука. При этом при покупке стоит обратить внимание на следующие обозначения, знаменующие внедрение высоких технологий в производство аудио — аппаратуры:


  • Hi-fi. Обеспечивает максимальную чистоту и точность звука, освобождая его от посторонних шумов и искажений.
  • Hi-end. Выбор перфекциониста, готового немало заплатить за удовольствие различать мельчайшие нюансы любимых музыкальных композиций. Нередко к этой категории относят аппаратуру ручной сборки.

Технические характеристики, на которые следует обратить внимание:

  • Входная и выходная мощность. Решающее значение имеет номинальный показатель выходной мощности, т.к. краевые значения часто недостоверны.
  • Частотный диапазон. Варьируется от 20 до 20000 Гц.
  • Коэффициент нелинейных искажений. Здесь все просто — чем меньше, тем лучше. Идеальное значение, согласно мнению экспертов — 0,1%.
  • Соотношение сигнала и шума. Современная техника предполагает значение этого показателя свыше 100 дБ, что сводит к минимуму посторонние шумы при прослушивании.
  • Демпинг-фактор. Отражает выходное сопротивление усилителя в его соотношении с номинальным сопротивлением нагрузки. Иными словами, достаточный показатель демпинг-фактора (более 100) уменьшает возникновение ненужных вибраций аппаратуры и т.п.

Следует помнить: изготовление качественных усилителей — трудоемкий и высокотехнологичный процесс, соответственно, слишком низкая цена при достойных характеристиках должна Вас насторожить.

Классификация

Чтобы разобраться во всем многообразии предложений рынка, необходимо различать продукт по различным критериям. Усилители можно классифицировать:

  • По мощности. Предварительный — своеобразное промежуточное звено между источником звука и конечным усилителем мощности. Усилитель мощности, в свою очередь, отвечает за силу и громкость сигнала на выходе. Вместе они образуют полный усилитель.

Важно: первичное преобразование и обработка сигнала происходит именно в предварительных усилителях.

  • По элементной базе различают ламповые, транзисторные и интегральные УМ. Последние возникли с целью объединить достоинства и минимизировать недостатки первых двух, например, качество звука ламповых усилителей и компактность транзисторных.
  • По режиму работы усилители подразделяются на классы. Основные классы — А, В, АВ. Если усилители класса А используют много энергии, но выдают высококачественный звук, класса B с точностью до наоборот, класс AB представляется оптимальным выбором, представляя собой компромиссное соотношение качества сигнала и достаточно высокого КПД. Также различают классы C, D, H и G, возникшие с применением цифровых технологий. Также различают однотактные и двухтактные режимы работы выходного каскада.
  • По количеству каналов усилители могут быть одно-, двух- и многоканальными. Последние активно применяются в домашних кинотеатрах для формирования объемности и реалистичности звука. Чаще всего встречаются двухканальные соответственно для правой и левой аудиосистем.

Внимание: изучение технических составляющих покупки, конечно, необходимо, но зачастую решающим фактором является элементарное прослушивание аппаратуры по принципу звучит-не звучит.

Применение

Выбор усилителя в большей степени обоснован целями, для которых он приобретается. Перечислим основные сферы использования усилителей звуковой частоты:

  1. В составе домашнего аудиокомплекса. Очевидно, что лучшим выбором является ламповый двухканальный однотакт в классе А, также оптимальный выбор может составить трехканальный класса АВ, где один канал определен для сабвуфера, с функцией Hi — fi.
  2. Для акустической системы в автомобиле.
    Наиболее популярны четырехканальные усилители АВ или D класса, в соответствии с финансовыми возможностями покупателя. В автомобилях также востребована функция кроссовер для плавной регулировки частот, позволяющей по мере необходимости срезать частоты в высоком или низком диапазоне.
  3. В концертной аппаратуре. К качеству и возможностям профессиональной аппаратуры обоснованно предъявляются более высокие требования в силу большого пространства распространения звуковых сигналов, а также высокой потребности в интенсивности и длительности использования. Таким образом, рекомендуется приобретение усилителя классом не ниже D, способного работать почти на пределе своей мощности (70-80% от заявленной), желательно в корпусе из высокотехнологичных материалов, защищающем от негативных погодных условий и механических воздействий.
  4. В студийной аппаратуре. Все вышеизложенное справедливо и для студийной аппаратуры. Можно добавить о наибольшем диапазоне воспроизведения частот — от 10 Гц до 100 кГц в сравнении с таковым от 20 Гц до 20 кГц в бытовом усилителе.
    Примечательна также возможность раздельной регулировки громкости на различных каналах.

Таким образом, чтобы долгое время наслаждаться чистым и качественным звуком, целесообразно заранее изучить все многообразие предложений и подобрать вариант аудио аппаратуры, максимально отвечающий Вашим запросам.

Данный усилитель был построен для достижения двух целей:

  • Увеличение чувствительности микрофона для записи голоса;
  • Понижение уровня шума в записи, за счет более высокого входного сигнала в интегрированную аудиокарту;

При выборе сердца усилителя глаз пал на микросхему сдвоенного малошумящего операционного усилителя 4558С. Данная микросхема выпускается разными компаниями и может иметь названия

KA4558 , LM4558 , NJM4558 и т. д. Главное что бы в название имели место цифры 4558. Стоит такой чип в районе 0,15$. Так же его можно завести от однополярного источника питания.

Так как микросхема сдвоенный усилитель, то вторую часть было решено использовать как усилитель мощности для раскачи подключаемых к УНЧ наушников. Возможность слышать свой голос через микрофон делает запись голоса намного удобнее и легче…

Питание УНЧ сделано от четырех пальчиковых батареек, дабы не иметь наводок от сети.

Суммарное сопротивление резисторов R1 и P1 задает уровень усиления каскада усилителя микрофона. Чем больше сопротивление тем выше уровень усиления.

Соотношение резисторов R3 и R10 задает уровень усиления каскада УНЧ наушников. В данном варианте 22k/10k = 2.2 т. е. усиление на данном каскаде будет в 2,2 раза.

Для возможности работы компьютерных микрофонов (скайп гарнитур) имеется возможность включения фантомного питания.

Стоит так же отметить что выходной сигнал даного унч настолько высокий, что его не рекомендуется подключать в микронный вход аудио карты, так как есть вероятность выхода последней из строя. УНЧ необходимо подключать в линейный вход.

Стерео усилитель на TDA2003 + JRC4558.

Представляем вашему вниманию принципиальную схему полного стереофонического усилителя, построенного на микросхемах TDA2003. Согласно datasheet TDA2003 выдаст 6 Ватт мощности на нагрузку 4 Ома. Питание усилителя однополярное 12 Вольт, поэтому его можно применить в качестве автомобильной аудиосистемы. Если интересуют параметры усилителя более подробно – полное описание (datasheet) вы найдете в архиве с материалами этой статьи. Данный усилитель также содержит предварительный усилитель и три регулятора тембра, который реализован на МС JRC4558. Принципиальные схемы показаны ниже:

Схема усилителя мощности на TDA2003:

Схема предварительного усилителя на JRC4558 с трехполосным регулятором тембра:

В предварительном усилителе микросхему JRC4558 можно заменить, например, на TL072.

Все элементы усилителя вместе с регуляторами размещены на одной плате. Исходники печатной платы показаны далее:

Используя эти изображения мы нарисовали печатную плату в программе Sprint Layout , ниже показан вид платы усилителя LAY6 формата:

Фото-вид LAY6 формата следующий:

Фольгированный стеклотекстолит односторонний, размер 71 х 126 мм.

Микросхемы TDA2003 устанавливаются на один общий радиатор, поэтому не забудьте про термопасту и изоляционные прокладки с изолирующими втулками.

Удобство платы заключается в том, что непосредственно на нее устанавливаются регуляторы, поэтому существенно сокращается применение проводов для внешних соединений. Все переменные резисторы – спаренные 2 х 20 кОм с линейной характеристикой, то есть, если импортные, то с индексом “В”, если отечественные – с индексом “А”.

Внешний вид платы усилителя в сборе показан ниже:

При поданном на усилитель питании загорается красный светодиод, расположенный рядом с входным разъемом. В его цепи стоит токоограничивающий резистор номиналом 2,2 кОм.

После того как запаяли элементы, промойте хорошенько плату, например, растворителем 646, уберите излишки канифоли и убедитесь в отсутствии “соплей” (перемычек олова меджу дорожками). Еще раз проверьте правильно ли впаяны элементы (микросхему 4558, полярность электролитов, и т. д.)
Усилитель собранный без ошибок и из исправных деталей в дополнительных настройках не нуждается. Удачного повторения.

Список элементов усилителя с предусилителем и регулятором тембра:

Микросхемы:

● TDA2003 – 2 шт.
● JRC4558 – 1 шт.

Резисторы 1/4W:

● 47R – 2 шт.
● 2R2 – 2 шт.
● 220R – 2 шт.
● 1R/0,5W – 2 шт.
● 1K – 4 шт.
● 10K – 2 шт.
● 2k7 – 4 шт.
● 100K – 2 шт.
● 220K – 2 шт.
● 2k2 – 1 шт.

Конденсаторы на напряжение не менее 16V:

● 1000mF электролит – 2 шт.
● 470mF электролит – 2 шт.
● 100mF электролит – 2 шт.
● 1mF электролит – 6 шт.
● 10mF электролит – 1 шт.
● 0.047mF (473) пленка – 2 шт.
● 0.1mF (104) пленка – 4 шт.
● 0.1mF (104) керамика – 1 шт.
● 0.0047mF (472) пленка – 2 шт.
● 470pF (471) керамика – 4 шт.

Остальное:

● Спаренный переменный резистор 20k + 20k — 4 шт.
● Разъем с болтовым зажимом 2 Pin 5 mm под монтаж на плату – 3 шт.
● Разъем с болтовым зажимом 3 Pin 2,54 mm под монтаж на плату – 1 шт.
● LED – Светодиод 5 mm красный – 1 шт.
● Панелька 8 Pin для JRC4558 – 1 шт.
● Алюминиевый радиатор для TDA2003 – 1 шт.
● Двойной RCA разъем – 1 шт.
● Терминал подключения акустики – 1 шт.

Скачать схему усилителя на TDA2003 & JRC4558, печатную плату LAY6 формата и datasheet_TDA2003 можно по прямой ссылке с нашего сайта, которая появится после клика по любой строке рекламного блока ниже кроме строки “Оплаченная реклама”. Размер файла – 0,93 Mb.

Простой преамп с темброблоком (LM4558)

Схема самодельного предварительного усилителя (преампа) с темброблоком, выполнен на микросхеме LM4558. Важной частью аудиоусилителя является предварительный усилитель. Желательно чтобы он мог не только усиливать сигнал, но и регулировать его АЧХ.

На рисунке справа приводится схема несложного предварительного стереоусилителя с регулировкойгромкости раздельно в каждом канале и общей в обоих каналах регулировкой тембра по низким, средним и высоким частотам.

Принципиальная схема

Схема выполнена на сдвоенном операционном усилителе типа LM4558. И предназначена в первую очередь для работы с автомобильными простыми усилителями построенными на микросхемах — интегральных мостовых УМЗЧ. Поэтому и напряжение питания «автомобильное» -однополярное 12V.

Но это не ограничивает область применения данной схемы только автомобильной техникой.

Рис. 1. Принципиальная схема самодельного предварительного усилителя с темброблоком на LM4558.

Напряжение питания может быть до 30В. И можно даже перейти на двуполярное питания. Для этого нужно убрать делитель на резисторах R1, R2 и С2. А выводы 3 и 5 микросхемы соединить с общим минусом питания. При этом вывод 4 отключить от минуса питания, и подать на него отрицательное напряжение питания.

Регулировка громкости осуществляется переменными резисторами R7 и R15, как уже сказано, раздельно в каждом канале. На операционных усилителях микросхемы А1 сделаны два активных регулятора тембра, в которых происходит как усиление аудиосигнала, так и частотная коррекция с помощью трехполосных регуляторов тембра.

Цепи регулировки включены в цепи ООС операционных усилителей. Регулировка громкости по высоким частотам — сдвоенным переменным резистором R8, по средним частотам — R9, по низким частотам — R10.

Детали

Микросхему LM4558 можно заменить любой ИМС — два ОУ общего применения или сделать схему на двух ИМС по одному ОУ в каждой.

Попцов Г. РК-2017-02.

Микросхема 4558D: datasheet, характеристики и аналоги

Согласно своим техническим характеристикам указанным в datasheet, интегральная микросхема 4558D представляет собой сдвоенный операционный усилитель. Она отличается высоким коэффициентом усиления и имеет встроенную защиту от короткого замыкания.  Ее изготавливают на едином кремниевом кристалле с использованием усовершенствованной эпитаксиальной технологии. Данное устройство широко применяется в аудиосистемах, радиомикрофонах, подслушивающих устройствах.

Цоколевка

Сдвоенный операционный усилитель 4558D выпускается в корпусе DIP8. Существуют также аналогичные микросхемы, изготавливаемые в других упаковках: 4558M  в DMP8, 4558V в SSOP8, 4558L в SIP8, 4558D в SOP8. На рисунке ниже можно увидеть, как расположены выводы этой микросхемы и ознакомиться с ее внешним видом.

Назначение выводов по порядку:

  1. Выход первого усилителя.
  2. Инверсный вход первого усилителя.
  3. Вход первого усилителя.
  4. Минус питания.
  5. Вход второго усилителя.
  6. Инверсный вход второго усилителя.
  7. Выход второго усилителя.
  8. Плюс питания

Технические характеристики

Характеристики интегральной микросхемы 4558D, так же как и для транзисторов, делятся на две категории: максимально допустимые и электрические. Рассмотрим предельно допустимые характеристики. Все данные получены путём тестирования при температуре  +25ОС, если для конкретного значения не указаны другие условия.

Перечислим предельные режимы:

  • максимальное напряжение питания V = ±18 В;
  • наибольший допустимый диапазон напряжения на входе V idr = 30 В;
  • предельно допустимое напряжение на входе V in = 15 В;
  • Максимальная ощность рассеивания P d = 570 МВт;
  • Диапазон температур хранения Tstg = от-55 до 125 ОС.

Кроме предельных существуют также электрически. При тестировании большинства параметров соблюдались следующие режимы измерения: напряжение питания VS = ± 15 В, сопротивление температура окружающего воздуха Tamb=25 ОС. Другие значения, при которых проводились те или иные конкретные измерения, приведены в таблице в специальной колонке «Режимы измерения».

Аналоги

Аналоги микросхемы 4558d, как по характеристикам, так и по цоколевке можно назвать такие устройства: BA715, LA6458, MB3607M, AN1358, AN6562, AN6552, AN6572, AN4558, AN6552, LA6552, LA6458D, LM833CM, MC1458. Если ни одно из перечисленных устройств не подошло, можно попробовать использовать неполные аналоги: HA7-5102-2,  KIA4558P , MC4558IN, MC4558CP1, MC4558CP1. Они могут отличаться от вышеперечисленных по электрическим параметрам, поэтому перед их использованием рекомендуется ознакомиться с их технической документацией. Отечественная промышленность схожих с 4558D не выпускает.

Производители

Среди крупнейших производителей данной микросхемы можно назвать такие компании: New Japan Radio, Philips Semiconductors, Texas Instruments, Fairchild Semiconductor, ARTSCHIP ELECTRONICS. В отечественных магазинах, чаще всего, можно найти продукцию выпущенную на предприятиях New Japan Radio и Texas Instruments. Реже встречаются изделия других фирм.

Схемы включения 4558d можете найти в datasheet на устройства, кликнув по ссылки выше с названием производителя.

Усилитель для наушников своими руками

Многие встречались с проблемой, когда подключив «хорошие» наушники к MP3-плееру громкость звучания была недостаточной, т.е. выходной мощности плеера не хватало чтобы «раскачать» динамики наушников. Как же тогда выйти из ситуации, когда вы находитесь в шумном месте, звуковой фон которого заглушает прослушиваемую через наушники музыку? Для этого можно собрать очень простой усилитель для наушников всего за пару часов. Схема собирается на одном операционном усилителе, содержит минимум деталей и доступна для повторения любым новичком знакомым с операционниками.

Рассмотрим принцип работы схемы. Как правило для того чтобы запитать операционный усилитель необходимо двуполярное питание. Два аккумулятора или две батарейки будут занимать много места и по весу то же не очень хорошо получается. Для того чтобы избежать этой проблемы будет применена схема включения операционного усилителя с однополярным питанием. Для того чтобы это реализовать на неинвертирующий вход усилителя необходимо подать для смещения половину питающего напряжения. Что и сделано с помощью делителя на резисторах R2 и R3.

Конденсатор C1 разделяет плеер и вход усилителя по постоянному току. А C3 разделяет выход усилителя и наушники по постоянному току. Без него выйдут из строя или наушники или усилитель, так как появится постоянная составляющая в нагрузке.

Резисторы R1 и R4 образуют ООС и ПОС задавая коэффициент усиления. С помощью C2 организована развязка отрицательной обратной связи с общим проводом по постоянному току.

О деталях.
Операционным усилителем является микросхема BA4558, которая создана специально для использования в звуковых усилителях с малой мощностью. Конденсаторы можно использовать любые электролитные. Все резисторы мощностью 0.125 ватт. Для уменьшения размеров платы, детали можно использовать в SMD корпусе.

При правильной сборке, схема в наладке не нуждается. Можно только подобрать сопротивление резисторов R1 и R4 для установки необходимого вам коэффициента усиления.



Анекдот:

— Дорогая, ты что то готовишь? Или кот зараза опять насрал…

Lm4558 описание на русском — Морской флот

Микросхема BA4558 представляет собой малошумящий сдвоенный операционный усилитель. Область применения этой микросхемы довольно широка — от бытовых аудиосистем до радиопередатчиков (жучков) и профессиональных радиомикрофонов для караоке. Микросхему очень часто используют в качестве усилителя для наушников.

IL4558, BA4558, F4558, LM4558, h5558, L4558, C4558 — все они являются полными аналогами, а иногда буква(ы) вначале отсутствуют, имеется только надпись 4558.

В нашем варианте будет рассмотрен микрофонный усилитель от DVD проигрывателя, реализованный на микросхеме ВА4558.

Верхний диапазон частот составляет до 3мГц, максимально допустимая температура корпуса до 70гр по Цельсию. Имеется встроенная защита от перенапряжений и короткого замыкания, сама микросхема выпускается в 8-и выводном корпусе. Верхняя грань питающего напряжения составляет 25 Вольт, не советуется превышать номинал входного напряжения выше 15 Вольт, рассеиваемая мощность 550-570МВт.

Часто, эту микросхему используют для постройки предварительных цепей и фильтров в домашних усилительных установках. Отличный вариант в качестве микрофонного усилителя, при этом в обвязке всего несколько электронных компонентов. При использовании данной микросхемы в качестве микрофонного усилителя, можно применять как электретные, так и динамические микрофоны, с применением электронного микрофона общая чувствительность получиться очень большой, именно по этой причине микросхема нашла широкое применение в самодельных радиожучках и дистанционных микрофонах.

Простой микрофонный усилитель, схема

Микрофонный усилитель на микросхеме BA4558 работает даже с широким разбросом используемых компонентов и никакой дополнительной настройки не требует, а ток покоя составляет всего 2-3 мА, максимальный ток потребления не превышает 9мА.

Схема самодельного предварительного усилителя (преампа) с темброблоком, выполнен на микросхеме LM4558. Важной частью аудиоусилителя является предварительный усилитель. Желательно чтобы он мог не только усиливать сигнал, но и регулировать его АЧХ.

На рисунке справа приводится схема несложного предварительного стереоусилителя с регулировкойгромкости раздельно в каждом канале и общей в обоих каналах регулировкой тембра по низким, средним и высоким частотам.

Принципиальная схема

Схема выполнена на сдвоенном операционном усилителе типа LM4558. И предназначена в первую очередь для работы с автомобильными простыми усилителями построенными на микросхемах – интегральных мостовых УМЗЧ. Поэтому и напряжение питания «автомобильное» -однополярное 12V.

Но это не ограничивает область применения данной схемы только автомобильной техникой.

Рис. 1. Принципиальная схема самодельного предварительного усилителя с темброблоком на LM4558.

Напряжение питания может быть до 30В. И можно даже перейти на двуполярное питания. Для этого нужно убрать делитель на резисторах R1, R2 и С2. А выводы 3 и 5 микросхемы соединить с общим минусом питания. При этом вывод 4 отключить от минуса питания, и подать на него отрицательное напряжение питания.

Регулировка громкости осуществляется переменными резисторами R7 и R15, как уже сказано, раздельно в каждом канале. На операционных усилителях микросхемы А1 сделаны два активных регулятора тембра, в которых происходит как усиление аудиосигнала, так и частотная коррекция с помощью трехполосных регуляторов тембра.

Цепи регулировки включены в цепи ООС операционных усилителей. Регулировка громкости по высоким частотам – сдвоенным переменным резистором R8, по средним частотам – R9, по низким частотам – R10.

Детали

Микросхему LM4558 можно заменить любой ИМС – два ОУ общего применения или сделать схему на двух ИМС по одному ОУ в каждой.

Усилитель для наушников «за один вечер».

Вероятно все сталкивались, что порой, при подключении более-менее мощных наушников к плееру, выходной мощности этого самого плеера бывает недостаточно и сигнал тихий. А как тогда быть, например, в метро где и так гул заглушает музыку и смысл ношения плеера встает под вопрос? В общем сегодня я расскажу вам как можно решить эту проблему за один вечер при помощи нехитрого усилителя. Все предельно просто и хорошо для освоения операционных усилителей начинающими радиокотами, кто только начал изучать такую замечательную вещь, как операционники.

Взглянув на схему мы постараемся понять как оно работает. Как известно, для операционных усилителей (да и не только операционных) в большинстве случаев требуется двуполярное питание. Две батарейки с собой таскать несколько накладно, да и не нужно вовсе. Для этого мы воспользуемся включением операционника с однополярным питанием. Резисторы R2 и R3 как раз задают нужное смещение (половину напряжения питания) на неинвертирующий вход операционного усилителя, а конденсатор C1 служит для разделения усилителя и источника сигнала по постоянному току. Конденсатор C3 делает по сути то же самое (ну подумайте, зачем нам «гнать» 4.5 вольта в наушники?). Резисторами R4 и R1 задается коэффициент усиления – 22K/680 – 32, а конденсатор C2 опять же развязывает цепь ООС и землю по постоянному току.

Ну а теперь о детальках: в качестве операционника используется ОУ BA4558 производства фирмы ROHM, который как раз позиционируется для использования в маломощных усилителей для аудио и активных фильтрах. Конденсаторы – электролитические, фирмы Jamicon, в общем почти то же самое, что и совдеповские К50-3. Резисторы на 0.25 Вт, 5%-ого допуска.

Вобщем, если все ок – то примерно так должно получиться, если все делать по такой печатке.

Ну вот вроде и все. Желаю удачи в сборке, новичкам – в освоении принципов работы ОУ, ну и всем побольше хорошей музыки в ушах!

Улучшитель Баса (Схема повышения добротности Сабвуфера)

Давно хотел написать про улучшитель баса, так и называлась статья в книге, которой не помню названия, по глупости просто не прочел его, но схему срисовал, еще в универе, год 2002 прмерно, книга была чужая срочно надо было вернуть), с тех пор постоянно ставил её в предусилитель для сабвуфера, с начала саб для компа, потом и в машину ставил и ставлю до сих пор!

Фишка так называемого «улучшителя» в том, что он создает подобие эхо для нужной вам частоты, тем самым делая звук низов более глубоким, инертным, что ли, но самое примечательное, что частоту этого улучшителя легко просчитать, и ставя его на любой Сабвуфер, хоть чв короб, хоть короб с фазоинвертором, хоть даже закрытый ящик, эффект заметен,и даже если короб ваш настроен на одну частоту, то этот фильтр настройку вашего саба исправит с легкостью, сам проверял и убеждался много раз!! Он меняет добротность любого динамика, точнее его электрическую составляющую, я все поясню ниже, и вы все поймете!

И так оригинальной схемы не осталось, привожу её же, но прорисованную на компе:

Схему рисовал в микрокапе 9, в ней используется два операционных уселителя, один как гиратор, второй как предусилитель.

Операционники можно использовать любые, я пробовал 4558, 4560, NJM4580L

они все идут сдвоенные, так что можно сделать на два канала сразу стерео!

вот схема на двух операционниках 4580L

Частота задается конденсаторами 0,01 мкФ и 47 нФ ни в схеме запаралелены, чем выше емкость тем ниже частота резонанса фильтра! И резистор 470 Ом так же влияет на частоту!

Схема с применением операционников 4558, 4560:

тут схема с одним каналом только для сабвуфера, я использовал два операционника хоть они спаренные но задейсвован только один канал, видно не использованые ножки 5-7! это не рационально, это была пилотная схема! Треугольник это подстроечный резистор 47 кОм.

Вот схема с одной микросхема:

Вот готовая схема с одним операционником, и с подстроечным резистором 470 Ом. В схеме в питание включен диод и электролитный конденсатор, это я сделал для того что бы избавится от неприятного буханья при выключении усилителя. Да, недостаток схемы, что при включении и выключении гупает саб как не в себе! схема спокойно работает от 12 вольт и я ее запитываю от провода включения усилителя который идет от магнитолы, когда включаешь магнитолу то звука включения фильтра не слышно, так как многие усилители имеют задержку когда включаются, этой задержки хватает что бы не слышно было включения фильтра, но вот когда выключаешь магнитолу то фильтр выключается первый, когда усилитель еще работает, и слышен неприятный звук. Конденсатор электролитный служит для задержки, он не дает резко выключится фильтру, при емкости 470 мкФ усилитель выключается а фильтр еще работает,тем самым не слышно неприятного буханья из динамика, чем больше емкость тем больше задержка! Диод нужен для того что бы заряд с кондея не ушел в усилитель, он как бы отсекает фильтр от бортовой сети. Данный способ включения можно применять для разных фильтров, я долго ломал голову ставя реле с задержками, но потом придумал этот простой способ, дешево главное работает!

статья не закончена…

Похожее

Предусилитель для микрофона.

подборка схем

Усилитель для микрофона: пошагово

Берем резистор, он будет выполнять функцию смещения напряжения. Берем транзистор модели KT 315 можем заменить KT 3102 или ВС847. Для изготовления схемы можем взять самодельную макетную плату. Ее перед использованием тщательно промываем каким-либо растворителем. К ней нужно припаять разъемы через которые идет осуществляться питание, также этим способом присоединяем разъемы входа и выхода микрофона. Берем разъемы и припаиваем к нашей плате. Их можно взять из старого ДВД проигрывателя, магнитофона. Выключатель можно взять из старой игрушечной машинки. Припаиваем все детали к плате.

Для изготовления корпуса для усилителя микрофона берем коробку из пластмассы. В ней проделываем отверстия для разъемов и для выключателя. Плату приклеиваем к коробке и накрываем верхней частью пластмассовой коробки.

При правильной сборке схему не нужно дополнительно настраивать и микрофон можно сразу подключать в работу. Этот усилитель для микрофона значительно улучшает качество звука и в нем нет посторонних шумов. Схема также хорошо работает вместе с электретным микрофоном.

Если нет такого напряжения, то берем другой штекер и присоединяем его к разъему и меряем вольтметром напряжение, которое имеется между большим отводом и другими двумя отводами, которые более короткие. При измерении напряжения нужно быть осторожным, чтобы не произошло замыкания выводов штекера между собой.

Для проверки берем динамический микрофон, подключаем, соединяем посредством провода выход усилителя и компьютер или колонки, или к то устройству, которое вам нужно и включаем питание. Если при сборке использовали светодиод, то его свечение говорит о том, что усилитель исправен. Но сам электрод не обязателен в схеме.

Виды предусилителя для микрофона

Существует официальных три вида микрофонных устройств:

  • С одним транзистором. Основным источником питания первого вида микрофонного устройства как для динамического, так и для другого вида микрофона (служит батарея крона или другой стабилизированный источник питания). При подключении предусилителя к входу усилителя и к самому источнику сигнала рекомендуют использовать экранированный провод. Так, вы сможете предотвратить появления помех. В качестве же источника питания желательно выбирать батареи, так как они исключают вероятность появления шумов. Такой предусилитель подходит как для электретных, так и для электродинамических микрофонов.
  • Микрофонное устройство с двумя транзисторами. Второй вид приспособления для микрофонов также направлен на борьбу с искажением звука. Для этой цели в устройстве с двумя транзисторами сокращено число радиокомпонентов. В этом приборе минимальное количество разделительных конденсатов. Все имеющиеся транзисторы соединяются с эмиттером. Ещё одной отличительной чертой предусилителя является наличие в схеме ООС. Эта функция помогает стабилизировать работу схемы, а значит и все устройства. Сбои в работе могут происходить по нескольким причинам. Например, из-за температурных перепадов или из-за напряжения питания.
  • С тремя транзисторами. Этот вид микрофонного устройства также идеально подходит для электретного микрофона. Такое устройство наделено рядом интересных особенностей. Так, необходимое питание схема получает через центральную жилу. То есть через тот же проводник, по которому зачастую проходит входной сигнал. А вот возле разъёма этого предусилителя установленны специальные два элемента. Первый — это разделительная ёмкость С3. С её помощью выходной аудиосигнал отделён от напряжения питания предусилителя. Второй элемент — нагрузочное сопротивление R6. Через этот элемент проходит. А вот напряжение на сам микрофон поступает через R1 (сопротивление).

Однако все усилители звука отличаются между собой не только количеством транзисторов. Далее пойдёт речь о других видах предусилителях для современных микрофонов.

Другие виды усилителя звука для микрофона

Гибридный. Предусилитель состоит из разных компонентов, то есть из ламповых и транзисторных. Гибридный вид направлен на улучшения качества звука. В том числе и на устранение постороннего шума.

Ламповый микрофонный предусилитель. Ламповые предусилители не менее практичны и полезны. Лампы в этом устройстве придают исходящему больше теплоты и бархатности. Поэтому звучание становится более приятным и живым. Некоторые ламповые предусилители сразу оснащены не одним, а несколькими привлекательными режимами. Одним из таковых является режим инструментального предусилителя (у режима высокоомный вход). Благодаря этому режиму к предусилителю можно подключать гитару или другой музыкальный инструмент.

Несмотря на такие интересные преимущества, у лампового предусилителя все же имеется один, но большой недостаток. Это его стоимость. Она влияет на качество устройства. Чем дороже предусилитель, тем он качественней. Поэтому, если вы решите приобрести высококачественный ламповый предусилитель, помните, что он будет стоить не дешёво.

4558D Datasheet Download — Fairchild Semiconductor

Номер произв4558D
ОписаниеKA4558
ПроизводителиFairchild Semiconductor
логотип
1Page

KA4558
Dual Operational Amplifier
www. fairchildsemi.com
Features
• No frequency compensation required.
• No latch up.
• Large common mode and differential voltage range.
• Parameter tracking over temperature range.
• Gain and phase match between amplifiers.
• Internally frequency compensated.
• Low noise input transistors.
Descriptions
The KA4558 is a monolithic integrated circuit designed for
dual operational amplifier.
8-DIP
8-SOP
1
9-SIP
1
Internal Block Diagram
www.DataSheet.co.kr
1
2001 Fairchild Semiconductor Corporation
Rev. 1.0.1
Datasheet pdf — http://www.DataSheet4U.net/

KA4558
Schematic Diagram
(One Section Only)
www.DataSheet.co.kr
Absolute Maximum Ratings
Parameter
Supply Voltage
Differential Input Voltage
Input Voltage
Power Dissipation
Operating Temperature Range
KA4558
KA4558I
Storage Temperature Range
Symbol

VCC

VI(DIFF)

VI

PD

TOPR

TSTG

Value

±22

30

±15

400
0 ~ 70
-40 ~ 85
-65 ~ 150
Unit
V
V
V
mW

°C

°C

2
Datasheet pdf — http://www. DataSheet4U.net/

Electrical Characteristics

(VCC = 15V, VEE = — 15V ,TA = 25 °C unless otherwise specified)

Parameter
Input Offset Voltage
Input Offset Current
Input Bias Current
Large Signal
Voltage Gain
Common Mode Input
Voltage Range
Common Mode
Rejection Ratio
Supply Voltage
Rejection Ratio
Output Voltage Swing
Supply Current
(Both Amplifiers)
Power Consumption
(Both Amplifiers)
Slew Rate (Note2)
Rise Time (Note2)
Overshoot (Note2)
Symbol

VIO

IIO

IBIAS

GV

VI(R)

CMRR
PSRR

VO(P-P)

ICC

PC

SR

TR

OS
Conditions

RS≤10KΩ

Note 1

TA=TA(MAX)

TA =TA(MIN)

TA=TA(MAX)

TA =TA(MIN)

VO(P-P)= ±10V,RL≤2KΩ

Note 1
Note 1

RS≤10KΩ

Note 1

RS≤10KΩ

Note 1

RL≥10KΩ

RL≥2KΩ

Note1
www.DataSheet.co.kr

TA =TA(MAX)

TA =TA(MIN)

TA =TA(MAX)

Ta = TA(MIN)

VI =10V, RL≥2KΩ

CI≤100pF

VI =20mV, RL≥2KΩ

CI≤100pF

VI =20mV, RL≥2KΩ

CI≤100pF

KA4558/KA4558I
Min Typ Max
-26
— — 7. 5
— 5 200
— — 300
— — 300
— 30 500
— — 800
— — 800
20 200

— —

±12 ±13


— —
70 90

— —
76 90

76 90

±12 ±14

±10 ±13


— 3.5 5.8
— — 5.0
— — 6.7
— 70 170
— — 150
— — 200
1.2 —

— 0.3 —
— 15 —
Note :

1. KA4558 : TA(MIN) ≤TA≤TA(MAX) = 0≤TA≤ 70 °C , KA4558I : TA(MIN) ≤TA≤TA(MAX) = -40≤TA≤ +85 °C

2. Guaranteed by design.
KA4558
Unit
mV
nA
nA
V/mV
V
dB
dB
V
mA
mW

V/µs

µs

%
3
Datasheet

Всего страниц10 Pages
Скачать PDF

Схема микрофонного усилителя на ОУ

Схема микрофонного усилителя представлена на рисунке. Два секрета, о которых было написано вначале статьи, — это согласование микрофона и микрофонного усилителя и схема самого операционного усилителя.

Согласование

Входное сопротивление этой схемы микрофонного предусилителя значительно ниже общепринятых стандартов. Из общей теории электротехники нам известно, что максимальная передача мощности между генератором и нагрузкой происходит при равенстве их сопротивлений. Вот и не будем это нарушать, обеспечив входное сопротивление микрофонного усилителя равным сопротивлению микрофона. При этом никаких переходных конденсаторов мы применять не будем, чтобы не вносить в девственно чистый сигнал асимметрию, фазовые сдвиги и дополнительные источники искажений.

Для избавления от всевозможных помех, в том числе и помех от мобильных телефонов, нам понадобится симметричное подключение микрофона, а значит, у микрофонного усилителя должен быть симметричный вход.

Дифференциальный усилитель, специально спроектированный для таких включений, — это обыкновенный операционный усилитель. Вход здесь симметричный дифференциальный с распределённым входным сопротивлением 600 ом. Резистор R2 3 ом особого значения не имеет, он стоит скорее для корректного изображения дифференциального усилителя.

Подключать можно любой ДИНАМИЧЕСКИЙ микрофон. Но чем качественнее, тем лучше. Обычно сопротивление такого микрофона от 200 до 600 ом, и для чистоты идеи Вы можете сделать сумму R1+R3 равной сопротивлению микрофона (при R1=R3).

Самое главное, что такое включение, благодаря демпфированию подвижной системы микрофона, устраняет окраску звука паразитными резонансами самого микрофона, позволяя получать чистый, ровный звук. Потом, при обработке вокала, можете делать со звуком всё, что угодно. Он податлив, с ним не надо воевать, устраняя всякие призвуки.

Кроме того, помехозащищённость низкоомного входа просто великолепна! Мне приходилось записывать без проблем вокал в комнате, где находилось одновременно более 20-ти мобильных телефонов!

Здесь следует обратить внимание на то, что согласование по-книжному — это как раз измерение параметров и шумов в первую очередь. Нас же шумы не волнуют никак

При использовании ОУ с показателями до 10nV/√Hz про шумы можно забыть. Шумы не мешали жить даже при использовании ОУ TL071, у которого шумы составляют 18nV/√Hz. В реальной работе шум помещения больше, и всё зависит от мастерства звукорежиссёра.

Зато TL071 очень даже хорошо звучит, в отличии от общепризнанной NE5534.

Схема операционного усилителя

Второй секрет этой конструкции — это схема самого операционного усилителя, оказывающая очень большое влияние на звучание.

В этом микрофонном усилителе используется микросхема OPA604.

Самый лучший звук — это когда о звуке не думаешь вовсе, думая лишь о голосе и о музыке. Вот это происходит с OPA604.

Она настолько прозрачна — что даже при самых диких уровнях компрессии никакие артефакты не вылезают.

А секрет, очевидно, в том, что OPA604 — ОДНОКАСКАДНЫЙ операционный усилитель, специально разработанный для профессиональных звуковых применений. (OPA604 PDF) Количество каскадов напрямую влияет на переходную характеристику и на звук в целом. Причём обратно пропорционально. Чем больше каскадов — тем лучше объективные характеристики, а звук хуже.

Осталось дополнить схему микрофонного усилителя регулятором коэффициента усиления, и снабдить весь усилитель нормальным чистым питанием.

Итак, регулятор усиления помещаем в цепь обратной связи. Такое включение позволяет сохранить нулевое выходное сопротивление микрофонного усилителя, благодаря чему практически устраняется влияние на звук соединительного кабеля от преампа до компьютера.

Для организации питания есть изумительный стабилизатор напряжения TL431. Абсолютно чистый, с дифференциальным сопротивлением около 0,2ом. Мне он очень нравится. С ним не бывает проблем. Поставил и забыл.

Вот и всё, схема готова.

Разъёмы я поставил — обыкновенные «джеки», хотя XLR на входе — правильнее.

Корпус — без особых требований. Благодаря симметричному входу, компактности монтажа и низкоомной обвязке, усилитель не нуждается в тщательном экранировании.

Осталось этот микрофонный усилитель спаять, включить и забыть о том, что когда-то была проблема получения качественного звука от микрофона в своей собственной домашней студии звукозаписи.

Оцените статью:

JRC4558 Распиновка операционного усилителя, характеристики, альтернативы и техническое описание

JRC4558 Двойной операционный усилитель

JRC4558 Двойной операционный усилитель IC

JRC4558 Двойной операционный усилитель IC

Распиновка сдвоенного операционного усилителя JRC4558

нажмите на картинку для увеличения

JRC4558 — это высокопроизводительный монолитный сдвоенный операционный усилитель.JRC4558 с внутренней компенсацией и построен на единственном кремниевом кристалле. Высокое усиление по напряжению (100 дБ тип.), Хорошее входное сопротивление (5 МОм тип.) И универсальный источник питания (от ± 4 до 18 В) делают его идеальным для использования в схемах педалей.

Описание контактов JRC4558:

Номер контакта

Имя контакта

Описание

1

ВЫХ (А)

Выходной контакт операционного усилителя A

2

Инвертирующий вход (A)

Инвертирующий входной вывод операционного усилителя A

3

Неинвертирующий вход (A)

Неинвертирующий входной вывод усилителя A

4

Питание (-Vs)

Минусовая клемма питания

5

Номер ссылки

Неинвертирующий входной вывод усилителя B

6

Выход

Инвертирующий входной вывод операционного усилителя B

7

Питание (+ VS)

Выходной контакт операционного усилителя B

8

+ В С

Положительный вывод питания

Характеристики и спецификации JRC4558
  • Диапазон напряжения питания: от ± 5 В до ± 15 В
  • Полоса пропускания: 3 МГц
  • №Усилителей: 2
  • Количество контактов: 8
  • Максимальная рабочая температура: 70 ° C
  • Мин. Рабочая температура: 0 ° C
  • Скорость нарастания: 1,7 В / мкс
  • Доступен в 8-контактном корпусе DIP и SOP

Примечание: Полную техническую информацию можно найти в таблице данных JRC4558 в конце этой страницы.

Альтернативные операционные усилители: LM158, LM158A, LM358, LM358A, LM2904, LM2904Q, LM4558, LM747

Где использовать JRC4558

JRC4558IC может использоваться в операционных схемах операционных усилителей общего назначения, таких как компаратор, дифференциальное усиление или математические операции.Более того, устройство, специально разработанное для таких приложений, как преобразователи-усилители, блоки усиления постоянного тока, упрощает реализацию в системах с одним напряжением питания. Например, эти устройства могут работать напрямую от стандартного источника питания 5 В, используемого в цифровой электронике, без дополнительного источника питания -5 В. В дополнение к двум из этих операционных усилителей на борту, устройство может одновременно выполнять две разные функции, что очень удобно в приложениях. Устройство пользуется популярностью среди любителей и инженеров за низкую стоимость и хорошую производительность.

Как использовать JRC4558

Как упоминалось выше, JRC4558 представляет собой микросхему с двумя операционными усилителями. Схема внутреннего подключения JRC4558 показана ниже.

Теперь давайте возьмем один операционный усилитель из имеющихся двух и построим простую схему JRC4588 , чтобы объяснить его применение.

В приведенной выше схеме операционный усилитель действует как неинвертирующий усилитель (поскольку вход подается на неинвертирующий контакт операционного усилителя), а выход предоставляется как Vo.Также устройство питается от единственного источника напряжения VCC. У нас есть уравнение для выхода Vo = Входное напряжение * Коэффициент усиления.

Vout = Vi * (1 + R1 / R2)

Например: скажем, R1 = 100, R2 = 10 и входное напряжение Vi = 20 мВ. Тогда у нас будет Vo = 20м * (1 + 10) = 220мВ

Таким образом, мы реализовали схему усилителя операционного усилителя и аналогичным образом используем это устройство для разработки всех других прикладных схем операционного усилителя.

Приложения JRC4558
  • Одиночные усилители с заземлением в автомобилях и
  • Портативные приборы
  • Усилители выборки и хранения
  • Таймеры / мультивибраторы большой продолжительности (микросекунды, минуты-часы)
  • Приборы для измерения фототока
  • Система охранной сигнализации
  • Компараторы
  • Генераторы функций
  • Инструментальные усилители

2-D Модель JRC4558

2-мерные размеры для 8-выводного SOP корпуса JRC4558 приведены ниже

LM4558 Распиновка, характеристики и техническое описание сдвоенного операционного усилителя

LM4558 — Двойной операционный усилитель IC

LM4558 Двойной операционный усилитель IC

LM4558 Двойной операционный усилитель IC

LM4558 Распиновка

нажмите на картинку для увеличения

LM4558 — это ИС, состоящая из двух операционных усилителей общего назначения и член семейства «LMxx». Серия LM возникла на основе интегральных схем производства National Semiconductor. Префикс LM означает линейный монолитный и относится к аналоговым компонентам, интегрированным в единый кремний. Чип защищен от короткого замыкания, а внутренняя частотная компенсация обеспечивает стабильность без использования внешних компонентов.

LM4558 Конфигурация контактов

LM4558 — это 8-контактное устройство, как показано на схеме контактов выше, а описание каждого контакта дано ниже.

Штифт

Имя

Описание

1

1 ВЫХ

Выходной контакт операционного усилителя 1

2

1ИН-

Инвертирующий вход ОУ 1

3

1ИН +

Неинвертирующий вход операционного усилителя 1

4

GND

Земля

5

2ИН +

Неинвертирующий вход ОУ 2

6

2ИН-

Инвертирующий вход ОУ 2

7

2OUT

Выходной контакт операционного усилителя 2

8

VCC

Блок питания

Устройство доступно во многих пакетах, которые пользователь может выбрать в зависимости от требований.

Характеристики и электрические характеристики LM4558 IC
  • Два индивидуально управляемых операционных усилителя
  • Низкий уровень шума операционных усилителей
  • Постоянная защита от короткого замыкания
  • Компенсация частоты не требуется
  • Без защелки
  • Большой диапазон синфазных и дифференциальных напряжений
  • Согласование коэффициентов усиления и фаз между усилителями
  • Малошумящие входные транзисторы
  • Уровень чувствительности к влаге 3
  • Отслеживание параметров в температурном диапазоне
  • CMRR (коэффициент подавления синфазного сигнала): 80 дБ
  • Работа с однополярным питанием: +5.От 0 В до +15 В
  • Работа с двумя источниками питания: +15 В и -15 В
  • Рабочая температура: от 0 ° C до 70 ° C
  • Общая рассеиваемая мощность: 200 мВт

ИС операционных усилителей, похожие на LM4558

LM158, LM258, LM358, LM2904, LM747

LM4558 Обзор микросхемы

LM4558 состоит из двух операционных усилителей общего назначения, и его приложения основаны на них. Устройство может использоваться для реализации схем работы операционных усилителей общего назначения, таких как компаратор, дифференциальное усиление или математические операции. Большой диапазон входного синфазного напряжения и отсутствие фиксации делают эти усилители идеальными для приложений повторителя напряжения . Вдобавок с двумя такими операционными усилителями на борту устройство может одновременно выполнять две разные функции, что очень удобно в приложениях.

Как использовать LM4558 IC

Сначала рассмотрим внутреннее соединение двух операционных усилителей в устройстве, как показано ниже.

Как упоминалось ранее, мы можем использовать эти два операционных усилителя для реализации большинства схем на основе операционных усилителей, таких как компаратор, дифференциальное усиление и математические операции. Мы будем использовать операционный усилитель, чтобы построить простую схему компаратора для понимания работы операционного усилителя. Теперь давайте возьмем один из двух операционных усилителей и построим простую прикладную схему, как показано ниже.

В схеме сравнение между напряжениями V1 и V2 выполняется устройством, и выход предоставляется как Vo.Также устройство питается от единственного источника напряжения VCC.

В цепи Vid = V1 — V2

Если Vid> 0, то Vo = VCC

Если Vid <0, то Vo = 0 В или GND

Основываясь на состоянии выхода, мы можем определить, является ли Vid положительным или отрицательным, а также является ли V1 выше или V2 выше на входе. Когда более высокое напряжение известно, зная выход, выполняется функция операционного усилителя как компаратора.

Приложения
  • Математические операции
  • Усилители
  • Осцилляторы
  • Компараторы напряжения
  • Детекторы пиков
  • Преобразование логического напряжения
  • Промышленное
  • Измерительные приборы

2D-модель

Все размеры указаны в дюймах [миллиметры в скобках]

ra% 204558% 20circuit% 20 Диаграмма и примечания по применению

RA4025L10NCS

Абстракция: h20NCS RA2325H06POS 40110 H06POS ic 4890 h22PCS RA4850h22NCS h20PCS RA500
Текст: нет текста в файле


Оригинал
PDF
Нет в наличии

Аннотация: абстрактный текст недоступен
Текст: нет текста в файле


Оригинал
PDF
2005 — ТДА 11136

Аннотация: абстрактный текст недоступен
Текст: нет текста в файле


Оригинал
PDF bq20z70 SLUS686A bq29330 TDA 11136
2006 — TDA 2010

Аннотация: Принципиальная схема TDA 2010 bq29330 SLUA364 103AT 20-контактная схема контактов TDA 7000
Текст: нет текста в файле


Оригинал
PDF bq20z70-V110 SLUS742 bq29330 TDA 2010 Принципиальная схема Tda 2010 SLUA364 103AT 20-PIN Схема контактов TDA 7000
2006 — ТДА 11136

Аннотация: bq20z70-V110
Текст: нет текста в файле


Оригинал
PDF bq20z70-V110 SLUS742 bq29330 TDA 11136
2012 — Нет в наличии

Аннотация: абстрактный текст недоступен
Текст: нет текста в файле


Оригинал
PDF 16 калибр 230515BK1 SU230515BK1 230520BK1 SU230520BK1 240520BK1 SU240520BK1 240515BK1 SU240515BK1
1999 — Нет в наличии

Аннотация: абстрактный текст недоступен
Текст: нет текста в файле


Оригинал
PDF
2006 — ТДА 11136

Аннотация: IC TDA 11136
Текст: нет текста в файле


Оригинал
PDF bq20z70-V110 SLUS742 bq29330 TDA 11136 Микросхема TDA 11136
реле рс-12

Аннотация: Ra450024 RA450524 450024 rs 12 реле ra 450024 660-221 660-024 RA450512 реле типа t
Текст: нет текста в файле


Сканирование OCR
PDF 250 В переменного тока 1250 ВА 100×106 350ВА 12 В постоянного тока 24 В постоянного тока 48 В постоянного тока реле рс-12 Ra450024 RA450524 450024 RS 12 реле ra 450024 660-221 660-024 RA450512 реле типа t
2001 — 3182N

Абстракция: EP20K200E a43br 0X1234 st8s bsr 45 EXT16d MEM32 d 2046
Текст: нет текста в файле


Оригинал
PDF -MNL-NIOSPROG-01 / JP 20КФЛЕКСФЛЕКС 10KEMAX 3182N EP20K200E a43br 0X1234 st8s BSR 45 EXT16d MEM32 d 2046 г.
2003 — Схема защиты MOV от перенапряжения

Реферат: RA-501M-V7 RA-302M-V7 RA-242M-V7 452M RA-102M-V7 принципиальная схема для mov ra-452 242M
Текст: нет текста в файле


Оригинал
PDF UL-1449 UL-1414 E143446 E47474 LR105073 J9551103 400ВМин.Принципиальная схема защиты от перенапряжения MOV РА-501М-В7 РА-302М-В7 РА-242М-В7 452M РА-102М-В7 принципиальная схема для mov ra-452 242 млн
ПЛК tsx

Аннотация: абстрактный текст недоступен
Текст: нет текста в файле


Сканирование OCR
PDF
2006 — ТДА 11136

Аннотация: 0x2440
Текст: нет текста в файле


Оригинал
PDF bq20z70-V110 SLUS742 bq29330 TDA 11136 0x2440
LA06

Аннотация: абстрактный текст недоступен
Текст: нет текста в файле


Оригинал
PDF 06 / РА 08 / РА LA06
CBEA

Аннотация: регистр типа регистр Sony Computer Entertainment
Текст: нет текста в файле


Оригинал
PDF
Нет в наличии

Аннотация: абстрактный текст недоступен
Текст: нет текста в файле


Сканирование OCR
PDF
Нет в наличии

Аннотация: абстрактный текст недоступен
Текст: нет текста в файле


Сканирование OCR
PDF C-PGA391-S35D-1
2006 — Нет в наличии

Аннотация: абстрактный текст недоступен
Текст: нет текста в файле


Оригинал
PDF bq20z70-V110 SLUS742 bq29330
LA 4825

Аннотация: la 4450 AC53a AP 4825 Антипараллельный тиристор VP08 650Vp LA06
Текст: нет текста в файле


Оригинал
PDF 06 / РА 08 / РА LA 4825 la 4450 AC53a AP 4825 Антипараллельный тиристор VP08 650Vp LA06
Нет в наличии

Аннотация: абстрактный текст недоступен
Текст: нет текста в файле


Сканирование OCR
PDF 14-контактный)
ic 4890

Абстракция: RA4050h20PCS ra4812
Текст: нет текста в файле


Оригинал
PDF
Нет в наличии

Аннотация: абстрактный текст недоступен
Текст: нет текста в файле


Сканирование OCR
PDF
6п3п

Аннотация: абстрактный текст недоступен
Текст: нет текста в файле


Сканирование OCR
PDF 2 августа 2006 г. 000ПОРАЦИЯ 2IFEB05 3IMAR2000 6п3п
Нет в наличии

Аннотация: абстрактный текст недоступен
Текст: нет текста в файле


Сканирование OCR
PDF
2010 — Нет в наличии

Аннотация: абстрактный текст недоступен
Текст: нет текста в файле


Оригинал
PDF CH-8501 DE-61169 VE-1070

Цепь усилителя 150 Вт

Схема недорогого усилителя мощностью 150 Вт

В этом проекте мы создаем простую схему усилителя мощностью 150 Вт.

Описание

Это самая дешевая схема усилителя на 150 Вт, которую вы можете сделать, я думаю. Основанная на двух силовых транзисторах Дарлингтона TIP 142 и TIP 147, эта схема может обеспечить выдачу 150 Вт Rms на динамик 4 Ом. ; затем попробуйте это.

TIP 147 и 142 — это дополняющие друг друга транзисторы пары Дарлингтона, которые могут выдерживать ток 5 А и 100 В, известные своей прочностью. Здесь два транзистора BC 558 Q5 и Q4 подключены как предварительный усилитель, а TIP 142, TIP 147 вместе с TIP41 (Q1, Q2, Q3) используются для управления динамиком.Эта схема спроектирована настолько прочно, что ее можно собрать даже на перфорированной плате или даже при помощи пайки контактов. Схема может питаться от двойного источника питания +/- 45 В, 5 А. Вы должны попробовать эту схему. Она отлично работает. !

Блок предусилителя этой схемы основан на Q4 и Q5, которые образуют дифференциальный усилитель. Использование дифференциального усилителя во входном каскаде снижает шум, а также обеспечивает возможность применения отрицательной обратной связи. Таким образом улучшаются общие характеристики усилителя.Входной сигнал подается на базу Q5 через разделительный конденсатор постоянного тока C2. Напряжение обратной связи подается на базу Q4 от перехода резисторов 0,33 Ом через резистор 22 кОм. Комплементарный двухтактный каскад класса AB построен на транзисторах Q1 и Q2 для управления громкоговорителем. Диоды D1 и D2 смещают дополнительную пару и обеспечивают работу класса AB. Транзистор Q3 управляет двухтактной парой, и его база напрямую связана с коллектором Q5.

Электрическая схема и список деталей. Принципиальная схема усилителя мощностью 150 Вт Печатные платы

для этого проекта можно заказать через PCBWay . В ближайшее время мы загрузим образец файла печатной платы (для загрузки).

Примечания.
  • Помните, что TIP 142 и 147 — это пары Дарлингтона. Они для простоты показаны на рисунке как обычные транзисторы. Так что не запутайтесь. Даже если внутри каждого из них 2 транзистора, 2 резистора и 1 диод, только три контакта, база эмиттер и коллектор выходят наружу.Остальные подключаются внутри, так что для простоты можно принять каждый из них как транзистор.
  • Используйте хорошо регулируемый источник питания с фильтрами.
  • Подключите 10K POT последовательно ко входу в качестве регулятора громкости, если вам нужно. Не показано на принципиальной схеме.
  • Все электролитические конденсаторы должны быть рассчитаны на напряжение не менее 50 вольт.

Источник питания для этой цепи.

Нерегулируемый двойной источник питания A + 40 / -40 для питания этого усилителя показан ниже. Этого блока питания достаточно для питания одного канала, а для стереосистем удваивают номинальные токи трансформатора, диодов и предохранителей.

Блок питания для этого проекта

TIP 142 & 147 Внутренняя схема и распиновка. СОВЕТ 142-СОВЕТ 147 Схема выводов со схемами

Примечание: — Мы объяснили, как создать схему этой схемы и ее печатной платы с помощью онлайн-инструмента EDA — EasyEDA . Вы можете прочитать статью, чтобы понять, как нарисовать и разработать печатную плату этой схемы.

У нас есть более подробный список схем усилителей, которые вы можете посетить;

1.Схема стереоусилителя 2 х 60 Вт — спроектирована с использованием LM4780, микросхемы усилителя звука, которая может выдавать выходную мощность 60 Вт RMS на канал на 8-омные динамики. Преимущества использования этой ИС — низкий уровень гармонических искажений по сравнению с другими усилителями ИС аналогичной категории и степень отклонения источника питания 85 дБ. Кроме того, для этого требуется минимум компонентов и встроенная функция отключения звука.

2. Схема усилителя наушников — Это простая схема, в которой используются только 3 транзистора, которые можно использовать для управления наушниками.Он может быть легко собран любым и может питаться от батареи на 3 вольта.

3. Схема усилителя на МОП-транзисторе — В этой схеме используются два МОП-транзистора и один транзистор; что позволяет легко построить схему. Он может обеспечить выходную мощность 18 Вт на динамик 8 Ом или 30 Вт на динамик 4 Ом; Вы можете делать это так, как вам нравится. Еще одно преимущество этой схемы — минимальное использование компонентов.

4. Усилитель мощностью 40 Вт с использованием TDA1514 — TDA1514 — это высококачественный высококачественный усилитель от Philips.Требуется двойное питание + 25 / -25 вольт. Преимуществами использования TDA1514 являются низкий коэффициент нелинейных искажений, функция отключения звука в режиме ожидания, тепловая защита и другие функции. Он может обеспечить выходную мощность 40 Вт на динамик с сопротивлением 8 Ом. Для желаемой надежности этой схемы вам понадобится подходящий радиатор.

5. Схема стереоусилителя 2 x 32 Вт — Эта схема построена с использованием TDA2050, который представляет собой микросхему аудиоусилителя класса AB мощностью 32 Вт (монолитную). Эта ИС имеет множество функций, таких как тепловое отключение, низкий коэффициент нелинейных искажений, защита от короткого замыкания и т. Д.В этой схеме используются две из этих микросхем TDA205o; по одному на каждый канал. Для питания этой схемы требуется двойной источник питания на 18 вольт.

Схема управления тональным сигналом печатной платы

с использованием 4558

Параметрическая регулировка тембра Ic4558 и печатная плата в усилителе Diy 2020 Diy

Схема управления предварительным тональным сигналом с низким уровнем шума с использованием 4558 Ne55532

Схема расположения печатной платы Управление тональным сигналом Apex Схема предварительного усилителя тонального сигнала Pcb Tone

Низкошумная схема управления предварительным тональным сигналом 4558 9552000 9552000 Схема управления шумом до тонального сигнала с использованием 4558 Ne55532

Hi-Fi Audio Схема управления тональным сигналом Eleccircuit Com

Layout Pcb Tone Control Apex Layout Pcb Tone Control Apex Dan

Top 7 Tone Control Circuit Low Noise Eleccircuit Com

Стереофонический линейный регулятор с линейным управлением Схема микшера микрофона

Параметрическая регулировка тембра Ic4558 и электронная схема печатной платы

Параметрическая регулировка тембра IC4558 и печатная плата в усилителе Diy 2020 года

Stereo Tone Contr ol Схема микшера с линейным входом для микрофона

3 Проекты схемы управления басами, средними и высокими частотами с использованием Ne5532

Как сделать схему управления тембром усилителя Ton Kontrol

В схеме управления стереозвуком используется Tl084 Tl074 Аудиоусилитель

Icmetric Tone Control Ic Электронная схема

стерео предусилитель с электронными схемами регулировки тембра и тональная схема

Ts Big Idea Lm324

D0213e5 Схема цепи низких частот и высоких частот 4558 Электропроводка

Низкошумная схема управления предварительным тональным сигналом с использованием цепи управления 4558 Ne55532

Mid

Tone Ne55532

Tone Treble Проекты с использованием стереоусилителя Ne5532

20 Вт с электроникой управления тоном Tda2003

Схема управления качеством звука с использованием операционного усилителя и нескольких пассивных коммуникаций ponents

Tone Control Youtube

4558 Tone Control Pcb

Stereo Tone Control with Line In Microphone Mixer Schematic

Усилитель модуля сабвуфера с использованием 4558 Eeweb Community

Схема 12-вольтового усилителя с регулятором уровня звука 12 В с платой Tda2002

Treble с платой Tda2003

For Amplifier Share

Схема управления низкими и высокими частотами

Схема управления малошумным предварительным тональным сигналом с использованием 4558 Ne55532

Http Www Kitsrus Com Pdf K155 Pdf

Усилитель модуля сабвуфера с использованием 4558 с Pcb In 2020 Audio

5 Control Band с эквалайзером Audio

5 4558 Электронная схема

Цепь управления тембром 5 верхних частот

0d01 Схема цепи низких частот и высоких частот 4558 Электропроводка Ресурсы

Ic 4558 Сабвуфер Схема усилителя НЧ Цепь НЧ для

Стереофонический регулятор с линейным входом Схема микшера

Схема НЧ-ВЧ E48 4558 Ресурсы проводки

Как сделать НЧ-ВЧ Цепь регулятора средней громкости Ic

Tube

Tube

Схема управления тембром, разработанная с использованием схемы управления тембром Lm833

3 проекта схемы управления низкими и средними частотами с использованием Ne5532

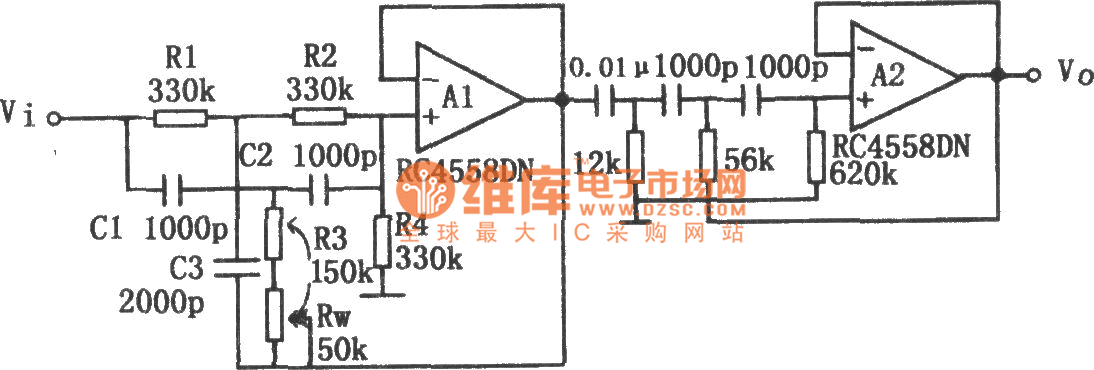

Фильтр нижних частот для сабвуфера с 4558d Ic Electronics Help Care

Tda2030 Усилитель Полный фильтр для сабвуфера 4558 Pcb Pcb 9000 Pin 9000 Pin 9000 Конструкция

2 1 Предусилитель Hifi Lm1036 Фильтр сабвуфера 4558 Электронный

Фильтр низких частот для сабвуфера с 4558d IC Electronics Help Car e

Apex Tone Control Circuit

Bass Treble Mid Volume Control Board для Amplifier Share

Схема усилителя 12 В с стерео управлением с Tda2003

Ic 4558 Сабвуфер Схема цепи усилителя низких частот Схема низких частот для

Электронный усилитель

Как сделать аудио усилитель Проекты

Схема управления тональностью, разработанная с использованием схемы управления тональностью Lm833

Http Www Kitsrus Com Pdf K155 Pdf

Ic 4558d Схема регулятора громкости звука Низкочастотная схема 4558

3 схемы управления низкими частотами средних и высоких частот Проекты, использующие

32 4000 Раздельное аудио5 Усилитель распределения звука 4558

Tda2030 Усилитель Полный фильтр сабвуфера 4558 Pcb Pcb S Choice

Аудиомикшер с несколькими Co Доступна полная принципиальная схема ntrols

Предусилитель Hi-Fi

Схема контроля качества звука с использованием операционного усилителя и нескольких пассивных компонентов

Принципиальная схема усилителя с регуляторами тембра Схема

Верхняя 5 схема контроля тональности

Аудиомикшер с несколькими регуляторами Доступная электрическая схема

Mega Bass Circuit с использованием электронной схемы 4558

Ic 4558 Сабвуфер Bass Booster Схема Схема НЧ для

Параметрическое регулирование тембра 4558 Youtube

Circuit Zone Com Electronic Projects Электронная схема Diy

Как сделать усилитель мощности звука Электронные проекты

Схема электронных схем Схема Бесплатная электроника Проекты

Цепь управления тоном uit разработан с использованием схемы управления тональностью Lm833

Схема цепи управления тональностью Apex Ml3

Фильтр сабвуфера 25 Гц 250 Гц Низкочастотный кроссовер Электронная схема

Схема управления звуком Lm1036 Стерео Sponsor Pcbway

Tlreocha2 Аудиоконтур IEEE

Tlreocda

Tlreoca Блок управления

Pin On Layout Design

Усилитель мощности RMS 4in1 100 Вт с источником питания Vu и тональным сигналом

Цепь контроля качества звука с использованием операционного усилителя и нескольких пассивных компонентов

Circuit Zone Com Electronic Projects Электронная схема Diy

Усилитель Tone Control

Схема сабвуфера

28 Pdf This Is The Speaker

Плата усилителя звука Цифровой усилитель мощности с реверберацией Hi-Fi 250w

Tda2030 Усилитель Полный фильтр сабвуфера 4558 Pcb Pcb S Choice

Аудиомикшер с несколькими элементами управления Доступна полная принципиальная схема

Усилитель мощности аудиосигнала с Tda7377 2 1 Xtronic Org

Electrosmash Mxr Схема анализатора цепей 9000 Mxr Анализ искажений 9000 Gt Audio Gt Amplifiers Gt

Фильтр нижних частот для сабвуфера с 4558d Ic Electronics Help Care

Ic 4558 Схема цепи усилителя низких частот Ic 4558 Схема низких частот для

3-канальная схема микшера звука

Как сделать схему усилителя мощности звука

Электронные проекты

Http Www Kitsrus Com Pdf K155 Pdf

Wz 1821 Two Band Bxandall Active Tone Control

Купить Salcon Electronics Bt 4558 Amp Fi lter Bass Treble Control

Pcb 4558 Схема цепи Ic Bass Treble

Схема

Динамический усилитель мощности с мостом Tda7294 180 Вт или

Классическая активная схема управления тембром с использованием Ics Eleccircuit Com

Верхняя 5 схема управления тональностью

Портативный аудиомикшер Схема

Электросмаш Анализ обратных разговоров

Схема управления тональностью, разработанная с использованием схемы управления тональностью Lm833

Схема фильтра сабвуфера


5 (низкие частоты среднечастотные частоты) Проекты схем управления тембром с использованием NE5532, 4558, LF353

Вы хотите слышать хорошо Музыка? Есть много факторов, которые нужно сделать.Но это важный момент, который нельзя упускать из виду.

Я рекомендую схему управления тембром низких и средних частот с использованием операционного усилителя.

Вы должны выбрать NE5532 в качестве основной, это очень интересная микросхема. Из-за сверхнизких шумовых свойств.

Так часто их использует в аудиосистемах Hi-Fi. Вот небольшие схемы с разводкой печатной платы.

Надеюсь они вам пригодятся. Удачи спасибо.

Посмотрите на 5 цепей, от маленького до БОЛЬШОГО ниже :

.

Цепь № 1: стерео с предварительным регулированием тона с использованием NE5532

Первая принципиальная схема. Если вам нужна хорошая простая схема Pre Tone Control в Stereo. Я рекомендую эту схему на ваш выбор.

Потому что он использует только один NE5532. Это качественная ИС, крайне недорогая.

Посмотрите на схему.

Простая схема предварительного усилителя с регулировкой тона NE5532

Хотя это небольшая стереофоническая (2-канальная) схема. Зато есть полноценная возможность регулировки звука.

В этой схеме вы можете легко регулировать низкие, высокие частоты и высокий-низкий звук.

Так же выставил баланс звука все готово.

Вы можете использовать свои навыки, чтобы попытаться легко собрать схему с компоновкой печатной платы, приведенной ниже.

Смотрите ниже.

Компоновка печатной платы и компоновка компонентов Simple Pre Tone Control

Что еще?

Иногда вам может потребоваться дополнительная регулировка.

Прочтите техническое описание NE5532 и распиновку.

Схема № 2: Контроль низких, средних и высоких частот до тона

Если вам не нравится первая схема.Потому что он не может отрегулировать весь диапазон звука.

Это вторая цепь. Он все еще полностью настраивается на Pre Tone Control в Stereo.

Регулируемые низкие, средние и высокие частоты.

Таким образом, вы можете легко настроить полнодиапазонный звук.

Низкие частоты, диапазон средних частот, стереофоническая схема управления высокими частотами

Простота сборки, небольшая печатная плата.

Посмотрите:

Компоновка печатной платы Pre Tone Control Stereo (низкие частоты-средние частоты-высокие частоты)

Схема № 3: High Gain Stereo Tone Control (низкие-высокие частоты) с использованием NE5532 x2

Если вы этого не сделаете вроде первая схема.Потому что он может иметь низкую выходную мощность, поэтому его нельзя использовать с очень слабым входным сигналом.

Моим друзьям нужна стереосистема с контролем тона. Он может хорошо контролировать громкость низких и высоких частот. И это высокий коэффициент усиления более двух схем выше.

Затем я нашел эту схему, Tone Control Stereo (низкие и высокие частоты) с использованием двух NE5532.

Кроме того, он использует операционный усилитель на интегральной схеме с низким уровнем шума или низким уровнем шума. Таким образом, он издает хороший звук и прост в сборке.

В этой схеме используются две интегральные схемы.Таким образом, он может усиливать меньший входной сигнал усилителя мощности.

Мало того, что вы можете увидеть лучшую схему с высокой схемой усиления.

Посмотрите на схему ниже:

Схема # 4

Низкошумная схема предварительного контроля тональности с использованием 4558 — NE5532

Фактически, 3 схемы выше для начинающих и недорогих. Но хочешь лучшую версию.

Принципиальная схема малошумящей цепи предварительного управления тональным сигналом с использованием NE55532

В качестве ключа схемы используется NE5532.Это были очень интересные микросхемы. Потому что имеют особенности низкого шума сигнала. Обычно вы будете использовать его в усилителе высокого класса.

Мой друг сказал мне, что если вам нужны низкие и высокие частоты звука, используйте RC4558.

Во избежание фонового шума. Использование: Двойной источник питания 15 В

Как собрать

Вы можете собрать все детали на макете печатной платы и компонентов, как показано ниже.

Фактический размер односторонней медной печатной платы и компоновка компонентов.

Список «Будьте осторожны»:

  • Полярность электролитных конденсаторов должна быть правильно указана на печатной плате.
  • На печатной плате используется разводка транзисторов — шумовых транзисторов типа BC557 или BC560C.
  • Если номер MPSA42 переключает положение эмиттера и коллектора в противоположную сторону.
  • Будьте осторожны с новичком в каждой точке пайки. Требуется достаточный нагрев припоя, чтобы гарантировать, что все точки пайки хорошо оборудованы.
  • Не нагревайте припой слишком сильно. Потому что может вызвать повреждение оборудования, а медь может отслоиться.
  • Как помочь припой, легко чистить контакты все время.
  • В собранном и хорошо проверенном состоянии. Для подачи питания на эту схему подключается правильно.
  • Подключите выход схемы к основному усилителю и подайте хороший сигнал на вход схемы.
  • Проверьте работу цепи, отрегулировав Ручку. Получите желаемый результат.

Измените схему предварительного микрофона.
  • Те, кто хочет использовать предварительный микрофон, могут изменить схему на новую, как показано на рисунке 3 Схема обратной связи для микрофона

Список покупок

  • IC1: NE5532 малошумящий OP-AMP или LM1458 или JRC4558
  • Q1, Q2: BC557 или MPSA42, PNP 0,1A 40V Транзисторы
  • 0,25 Вт 1% Резисторы
  • R1: 47K
  • R2: 1.2K
  • R3: 1M
  • R4: 100K
  • R5, R6, R8, R14: 2,2K
  • R7: 270K
  • R9: 1,2K
  • R11, R12, R13, R17: 10K
  • R14: 3,3 K
  • R15: 4,7K
  • R16: 470 Ом
  • R18, R19, R20, R21: 100 Ом 0,5 Вт 1% Резисторы

См. Эти схемы, они могут понравиться

Контур # 5 Super Pre Tone Control Проект с использованием LF353

Почему мы используем схему активного контроля тембра типа Baxandall? Здесь вы получите ответ.И вы можете любить и строить это.

Во-первых, узнайте немного о регуляторах тона:

Типы регуляторов тона

Мы можем разделить нормальный тип регулятора тона на 2 типа следующим образом.

  • Пассивная регулировка тембра
  • Активная регулировка тембра
Пассивная регулировка тембра

Тип схемы пассивной регулировки тембра показан на рисунке 1. Мы не широко используем эту схему. Потому что качество звука снижается и низкая производительность.

Типичный пассивный регулятор тембра
Активный регулятор тембра

Нам нравится его использовать.наиболее знакомый активный тип регулировки тембра. Схема типа Баксандалла, как показано ниже.

Типичный тон отрицательной обратной связи (тип Baxendale)

Преимущество этого активного типа управления тембром заключается в отсутствии потери сигнала.

Как работает схема

Нам будет проще понять функцию этой схемы. Рассматривая сравнение схемы в рис.

Простая схема обратной связи

Обратите внимание, что коэффициент усиления схемы равен Rb / Ra.Итак,

  • Rb = 10, Ra мы имеем усиление = 10.
  • Ra = Rb, усиление будет 1

Если мы вернемся к рассмотрению в рисунке 2 , мы увидим, что C1, R1 и C2 + R2 соединены вместе, что значение его импеданса будет уменьшаться с увеличением частоты.

Если мы настроим VR1, значение Ra1 будет больше, чем C1 + R1. Затем усиление линии M на на рисунке 4.

Поведение регулятора тона отрицательной обратной связи (эффект перекрытия преувеличен)

Напротив, если мы регулируем громкость в другом направлении.Коэффициент усиления схемы будет обозначен линией N. На рисунке 4 VR1 служит регулятором высоких частот.

Тогда рассмотрим, что P3 + C3 и C4 + R4 увидят, что сопротивление еще выше. Когда более низкая частота имеет коэффициент усиления схемы, показанный на рисунке 4, тогда резистор P, Q — R5, который служит отдельной схемой, двумя частями, чтобы не мешать друг другу.

Что на практике. Не могут быть строго разделены контуры. Вот когда мы настраиваем низкие частоты — высокие частоты будут в ущерб.

как изменить так, чтобы можно было разделить обе цепи управления независимо друг от друга, как показано на рисунке 5

Последовательное двухступенчатое управление тембром, которое позволяет избежать взаимодействия между элементами управления.

Исходя из этих принципов, мы можем разработать схемы управления тональностью. Как схема, показанная на рисунке 6.

См. Принципиальную схему полного супертонального управления

Мы используем схему Q1, транзистор Q2 действует как Соответствующая схема. Между входом и этим супертональным регулятором. Подключаем Q1, тип эмиттерного повторителя. А у Q2 есть схема источника постоянного тока.

IC1-LF353 будет действовать как регулятор высоких частот. А IC2-NE5532N служит прекрасным басовым голосом.Потому что лучше всего подойдут обычный регулятор тембра и предварительный усилитель.

Когда они управляют цепью с низким сопротивлением, а нагрузка прилагается к высокому сопротивлению.

Как собрать

Сделайте печатную плату как макет печатной платы и соберите их как устройства позиционирования. Я верю, что ты справишься.

Рисунок 7 Печатная плата супертонального регулятора

Компоновка печатной платы этого проекта

Список покупок
  • IC1: LF353, операционный усилитель с широкополосным двойным входом JFET или NE5532N
  • Q1, Q2: BC549 , 45 В 100 мА NPN транзистор

0.25 Вт +/- 1% Резисторы

  • R1, R5, R15: 2,2 кОм
  • R2, R16: 100 Ом
  • R3: 270 кОм
  • R4, R8, R9, R11, R12: 10 кОм
  • R6: 2.2K
  • R7, R10, R13, R14: 100K
  • R15: 3.3K
  • VR1, VR2: линейный потенциометр 100KB
  • VR3: 50KA CT нелинейный потенциометр

9701273

  • электролитические конденсаторы C1, C2, C7: 10 мкФ 16 В
  • C12, C13: 100 мкФ 25 В
  • Полиэфирный конденсатор

    • C3, C4: 0.0047 мкФ 50 В
    • C5, C6: 0,047 мкФ 50 В
    • C8: 0,001 мкФ 50 В
    • C9: 0,01 мкФ 50 В
    • C10, C11: 0,1 мкФ 50 В

    Загрузить

    Все полноразмерные изображения этой публикации в этой электронной книге: Elec Circuit vol. 2 ниже. Пожалуйста, поддержите меня. 🙂

    Заключение


    Вам следует использовать качественный источник питания с двойным стабилизатором постоянного тока, +12 В и -12 В.

    Двойной блок питания 12 В, мин. 80 мА. У него есть положительный, отрицательный, заземляющий.Вы можете использовать регулятор постоянного тока 7812-7912 .

    Кроме использования IC1 и IC2, номер может заменить многие числа, такие как NE5532 или LF353 или RC4558 и т. Д.

    Если эти цепи не очищаются.

    Попробуйте другие схемы, использующие малошумящие транзисторы по списку ниже


    ПОЛУЧИТЬ ОБНОВЛЕНИЕ ПО ЭЛЕКТРОННОЙ ПОЧТЕ

    Я всегда стараюсь сделать Electronics Learning Easy .

    Схема эхо-сигнала микрофона

    Принципиальная схема эхо-сигнала микрофона

    Самый сложный микрофон. Справа — эскиз схемы вертикальной доски для компактного размера. Принципиальная схема смесителя эхо находится на сайте doyourwire. Обычно резистор 10 кОм внутри положительного порта микрофона обеспечивает это конкретное жизненно важное напряжение для процедуры. Результат — отличный запас по мощности для схемы и возможность использовать линейный потенциометр для P1. I. Стереоусилитель на 1 Вт (2×1 Вт) Электронный комплект 2-канальный (стерео) усилитель звука с мощностью 1 Вт на канал.Мы также включаем подходящую схему питания с использованием MOSFET-усилителя мощностью 200 Вт, не только его конечно. Схема для макета тоже уже есть. 10 июля 2018 г. · Сообщение от hogwld 16 февраля, Проводка микрофона Superstar dm. Первый — это простая схема микрофона на одном транзисторе, которую очень просто подключить с помощью электретного микрофона или микрофона и аудиоусилителя. Эти требования электрических эхо-диаграмм должны точно соблюдаться, чтобы электрический прибор, устройство или программа работали надежно и эффективно.† Цифровой микрофонный интерфейс, позволяющий вводить сигнал с 1 или 2 цифровых микрофонов. † 2 независимых драйвера для наушников. † Два 16-битных цифро-аналоговых преобразователя (ЦАП). первые устройства эхоподавления. . когда микрофон получает звуковой сигнал, сигнал поступает на базу первого транзистора. Принципиальная схема, которую я использовал для своего контроллера echolink PSK. 2К. Схема начнет мигать двумя светодиодами при получении любого звука от конденсаторного микрофона.Прежде чем показать полную принципиальную схему микрофонного усилителя, сначала покажем распиновку LM386. 4 января 2014 г. · микрофонный предусилитель, преобразователь микрофонного разъема, настольный микрофон logitech, конвертер Firewire в USB, микрофонный USB, микрофоны для компьютеров, микрофонный предусилитель USB, купить микрофон, предварительный микрофон USB, микрофонный USB, переходник с микрофона на USB, запись через USB микрофон, преобразователь микрофона-сосульки, синий микрофон-сосулька, конденсаторный микрофон USB, адаптер USB-микрофона, адаптер USB-микрофон для микрофона, адаптер для наушников USB, XLR на USB 30 ноября 2012 г. · Принципиальная схема электронных компонентов 30 ноября 2012 г. Оставить комментарий PT2399 — это ИС однокристального эхо-процессора, использующего технологию CMOS.Резистор R5 вводит на этом этапе отрицательную обратную связь, регулирующую усиление и уменьшающую искажения. Ниже приведена схема эхо-камеры, которую можно использовать для сглаживания голоса с микрофона. Принципиальная схема — схема эхо-сигнала микрофона У нас есть очень много сборников схем и схем проводных соединений, возможно, включая то, что вам нужно, например, обсуждение схемы эхо-сигнала микрофона. Подключения источника питания (или аккумулятора) редко показаны на блок-схемах.Не предпринимается никаких попыток показать компоненты, используемые в блоке, показаны только входы и выходы. IC4 также дает усиление около 5 децибел для конечного выходного сигнала. Напрямую. Подключите микрофон к трансиверу, следуя прилагаемым нормам проводки. Схема простой схемы подключения микрофона к динамику приведена ниже. Схема в точности такая же, как показано в таблице данных LM386 от Texas Instruments. Сохранение в другие форматы файлов возможно при установке дополнительных плагинов. IC4 подключен как суммирующий усилитель для суммирования сигналов от трех предварительных усилителей.Принципиальная электрическая схема. Щелкните изображение, чтобы увеличить изображение (в новом окне), или щелкните правой кнопкой мыши и выберите «Сохранить как», чтобы сохранить на свой компьютер. Следующие принципиальные схемы PT2399 включены в техническое описание микросхемы. 3-канальный микшер ART USB Mix и компьютерный аудиоинтерфейс. Схема 3-канального микшера USBMIX Stanton 3-канальный микшер со звуковыми эффектами 6-канальный микшер (Энди Коллинсон) — Схема микшера ниже имеет 3 линейных входа и 3 апр. 01, 2016 · Здесь я буду представьте микрофонный усилитель с электронной схемой или микрофонный предусилитель в комплекте со схемами регулировки тембра, такими как бас, treebel, усиление, эффект и панорама.Поскольку гибрид представляет собой схему, импульсная характеристика эхо-тракта имеет диффузную природу. 5 В, падение напряжения может быть изменено при усилении тока T1 с 3 до 4 В. Звуковая катушка, движущаяся в магнитном поле громкоговорителей, будет производить небольшой электрический сигнал. 3 сентября 2015 г. · одноканальный / монофонический усилитель с использованием Это принципиальная схема схемы эхо-камеры, которая будет преобразована. Такой взгляд на схемы называется системным подходом. Это также регулировка эха, элементы управления эхом на внешней стороне микрофона, поэтому вы всегда можете полностью контролировать ситуацию, а также самый качественный и мягкий неопреновый 6-жильный микрофонный шнур.Большинство динамических микрофонов соответствуют этому стандарту. Схема микрофонного предусилителя в основном построена на микросхеме NE4558 в качестве основного усилителя. Одним из многих важных факторов для правильной установки электропроводки является использование подходящих букв и цветов на электрических эхо-диаграммах. Целью является сглаживание голосов эхом. com, pinterest. Эта схема эхо-камеры может быть применена к любому источнику аудиосигнала, например, микрофону, mp3-плееру, радио и т. Д. Они обеспечивают усиление около 40 децибел для отдельных входных сигналов. К входу усилителя в тюнер или AUX.Три основных шаблона: всенаправленный; цифра-8; кардиоидный; Вот диаграмма, показывающая, как они выглядят: Как видите… Микрофон 1 имеет ненаправленный рисунок — это означает, что вся красная область одинаково чувствительна к звуку. blo 27 апреля 2016 г. · На этой принципиальной схеме показана основная схема обычного микрофона и его основные части, необходимые для его эффективного функционирования. 1 Резистор 4. Это проводка микрофона (что на самом деле меня смутило): контакты с меткой «1» — это GND. Но при этом остается чистое качество звука.pdf Astatic_conversion_instructions. E. pdf Astatic_Wiring_handbook_M77-B-1_1977. pdf Sony_DC-DC_Converter. com Lm389 интегральная схема в качестве основного элемента, номер голосового канала, полученный микрофоном микрофона и преобразованный в электрический. Элементы управления эхом расположены снаружи микрофона, поэтому вы всегда полностью контролируете ситуацию. Researchgate. перейдите на сайт diagramweb. pdf Astatic_catalog_2005. В качестве источника питания используются две 9-вольтовые батареи. Входное сопротивление составляет около 1 МОм, а выходное сопротивление — около 1 кОм.Благодаря использованию высокопроизводительной звуковой ИС, другие характеристики (отношение сигнал / шум, частотная характеристика, полное гармоническое искажение, низкое напряжение питания и очень низкое потребление тока) также являются первоклассными. Материалы для проекта. это принципиальная схема микрофона. Клеммы 1 и 8 представляют собой регулятор усиления усилителя. Это принципиальная схема схемы эхо-камеры, которая преобразует входящий звук в звук эха, как если бы вы разговаривали в пещере. IC1, IC2, IC3 используются как предусилители.Это бесплатный инструмент (с открытым исходным кодом), который также действительно помогает быстро создавать диаграммы. Аудиосигнал от микрофона поступает на базу Q1 через конденсатор C1 и резистор R3. Полная принципиальная схема представлена ​​на рисунках ** и **. Микрофонная проводка CB радио UK схема микрофона Все подробности о схеме duniansh tram diamond corp model d201a без названия CRT Hercule Transmission1 Принципиальная схема, которую я использовал для своего контроллера echolink PSK. Эта схема эха использует микросхему 4558D для дополнительного усилителя и микросхему PT2399 в качестве базового компонента, который служит для эха или повторения вывода звука на систему udio.Схема звукового усилителя требует 6-24 В в соответствии с текущим производством ECHO PCB Layout (EPT0SSB51J). 6К. 11 сентября 2015 г. · Эта схема позволяет использовать дешевый динамик в качестве микрофона. C. MN3005 — это первый в мире 4096-каскадный BBD с большой задержкой, в 8 раз дольше, чем S12-каскадный BBD, изготовленный с использованием процесса малошумящего кремниевого затвора с P-каналом. 2 доллара за 10 печатных плат (быстрый оборот за 24 часа): https: // jlcpcb. Мы удалили секцию потенциометра 10 кОм и добавили дополнительную схему смещения микрофонного усилителя.2 — вид в разрезе блока микрофона / динамика для использования в схеме предотвращения эхо-колебаний; 09 февраля, 2021 · Как сделать усилитель 12 В постоянного тока для выхода рупора или Hi-Fi мощностью 100 Вт (часть 2, конец) admin 3 месяца назад. Схема Hobby Circuit, разработанная Дэйвом Джонсоном П. По краю колеса мы находим микрофоны, отвечающие за слышимость ваших команд (шесть по периметру, плюс один в центре доски), и светодиоды, используемые для индикации Алексы 5 июня 2019 г. · Плата предусилителя эхо-эффекта для микрофона с Pt2399 Ic Diy Share Схема 6-канального аудиомикшера Схема динамического микрофонного предусилителя с использованием C945 3 июня 2021 г. · Конфигурация выводов PT2399 Блок-схема задержки PT2399 Описание выводов PT2399 Базовая схема.У меня есть суперзвезда DM echo MIC, и мне нужна схема подключения, на ней всего 3 провода: 1 синий, 1 черный и 1 белый. 7К. 2 Резистор смещения микрофона и конденсатор связи Внутренний полевой транзистор электретного микрофона смещен резистором R1. com-Website: https: // goo. 18 ноября 2018 г. · См. Электрическую схему для получения подробной информации о соединении жгутов проводов. Микрофонный предусилитель со схемой эха, найденный на elcircuit. 1 Резистор 2. (B), но есть еще один набор проводов D, E, F. net Схема микширования цифрового эхо-микрофона Схема микшера для караоке Контур микшера эха Микрофонный транзисторный усилитель 12 В Резюме схемы микшера эха: Схема контроля напряжения для липо 12 В принципиальная электрическая схема аккумуляторного блока.Эти функции делают его идеальным для аудио приложений. Обычно этот набор используется для переключения напряжений с приемника на передатчик. 1 резистор 1К. 2. pdf Astatic_micro-base_assembly. Подключите выход цифрового эха к входу стерео. Цифровой эхо-процессор PT2399 имеет очень низкое искажение звука (THD <0. Потенциометр 10K используется в схеме для увеличения или уменьшения усиления. Com, изображения схем. Если вам известны какие-либо другие схемы проводов для радио / микрофона.Подробнее 27 января, 2017 · Это простая принципиальная схема микшера на 4 микрофона на базе IC TL081.2 резистора 330К. Подключите вход цифрового эха к входному сигналу (REC). pdf Принципиальная схема Avair_AV-508. 1 Резистор 6. pdf Sony_C38B. эта доска может повторить ваш голос. 1 резистор 5. Схема микрофонного предусилителя с предусилителем эхо-сигнала Схема схемы 6-канального стереофонического предусилителя с блоком управления тоном Ic Tda1524a Поделиться этой записью. После создания принципиальных схем с помощью принципиальной схемы их можно распечатать или экспортировать в файлы PNG, SVG или XPS. Эхо-микрофон: Черный: Белый: Желтый: Экран: Красный: Речевой процессор K40 Красный Синий Белый Экран Черный Динамический микрофон K40 Красный Синий Белый Экран Черный Leson TW-232: Зеленый: Красный: Желтый: Экран: Синий: Leson 4200 Зеленый Красный Желтый Экран Синий Leson 4500 Желтый Синий Красный Экран Черный Maas KM-9900 (эхо \ база) Красный Синий Белый Экран Черный Miranda DM-510 Белый Полярная диаграмма микрофона - это трехмерное пространство вокруг капсулы, где он НАИБОЛЕЕ чувствителен к звуку.Схема расположения выводов показана ниже: Клеммы контактов. c. Микрофон, питающий три пульта микширования, увидит параллельную комбинацию их индивидуальных входных сопротивлений, а также параллельную комбинацию емкости всей соединительной проводки. Вы должны установить звукосниматель так, чтобы микрофон располагался на некотором расстоянии от поверхности кожи, но близко к телу, чтобы защитить микрофон от внешнего шума. Подключение стереомикрофона простое - см. Схему слева - подключите экран обоих микрофонов к муфте штекера, левый микрофон - к наконечнику, а правый - к кольцу.Использовать схему эха достаточно просто, мы просто устанавливаем громкость, а усиление и подстройку около 20 кОм, чтобы настроить желаемое эхо. великолепно звучит со стандартным микрофоном. Если ваш CB - это больше, чем просто рабочий инструмент, вам НЕОБХОДИМО обновить свой микрофон. Рисунок (C). Stock 1 - Shield (Ground) Galaxy Настольный микрофон Echo / Roger Beep Review. микрофон: код подключения: Стандарт: 1-аудио, 2-экран, 3-прием, 4-переключение, 5-передача: астатический: 1-белый, 2-экранный, 3-черный, 4-синий, 5-красный-желтый -N / C: Тернер РИС.Мои личные фавориты - Astatic L и RDE. 29 октября 2020 г. · Astatic D 104 N6pet My Ham Radio Journal. pdf Sony_C38A_C37FET. преобразователь и смеситель сигналов. com Гибридная схема не создает эхо кирпичной стены. Транзисторы в этой схеме работают как переключатели. Проекты схем стереофонического микшера Super Digital Echo - Схематическая конструкция камеры эха Электронная схема - Эффект эха с Ic Pt2399 4558 Электронная схема - Микросхема микшера с 3 входами Электронные схемы и схема Электроника - Электронное эхо Общее описание, временная диаграмма и принципиальная схема Концепция это электронное эхо должно преобразовать аналоговый микрофонный сигнал в схему схемы Echo Dek Музыка звука В дополнение к комментарию / запросу к более старому сообщению о том, что я поднимаю задержку ленты Echo Dek, ниже приведены несколько фотографий моего одного, в том числе в внизу Echo Effect - это электронная схема, которая используется для задержки звука или создания эха в звуковой цепи.Шток 1- Аудио 2- Щиток 3- Прием 4- Кв ком 5- Передача. pdf Astatic_and_Turner_microphones_1967. Нажмите кнопку разговора. netmezcom. Объединение этих двух проводов БУДЕТ вызывать громкие колебания и ухудшать работу внутренней связи. Да, он выглядит как микрофон того же типа, да, производительность примерно такая же, и да, это отличный настольный микрофон. Схема очень простая, недорогая и легкая в сборке. Схема двухтранзисторного микрофонного усилителя разделена на три части: Подробная информация о простой схеме микрофонного (микрофонного) усилителя, которая включает встроенную функцию управления низкими и высокими частотами.Добро пожаловать на страницы со схемами электроники! Здесь вы найдете собрание тысяч электронных схем, которые можно найти по всей сети. ). 6 Резистор 10К. Эта схема микрофонного предусилителя работает от постоянного напряжения 9 В, для этой схемы можно использовать батарею 9 В. pdf Astatic_base_microphone_parts. Проект принципиальной электронной схемы микрофонного предусилителя основан на операционном усилителе OP37 производства Analog Devices. Схема приложения эха PT2399 - это быстрый способ узнать, что такое PT2399.Вот принципиальная схема схемы: Секция подкачки заряда выполняет две функции: выпрямление и умножение напряжения сигнала. pdf Японская статья о микрофоне Sony C800: Схема Sony C800G - от 30 марта 2014 г. · Схема, в которой используется усилитель мощности на полевых МОП-транзисторах, питается от выходного сигнала с импедансом более 200 Вт на динамик 8 Ом. Большинство США. Это схема светодиодной мигалки, активируемая звуком. Схема балансировки C6, R6 и P1 подавляет сигнал с микрофона в наушниках. 3 июня 2021 г. · Эхо-диаграмма.Это универсальная схема микрофонного предусилителя, которую можно использовать для многих целей. Схема предназначена для использования при рабочем напряжении от 6 до 12 вольт постоянного тока. Fan tfb vfb + 5v gnd + 12v gnd 2ho vs2 2lo gnd Принципиальная схема микрофона с компоновкой печатной платы Электроника Help Care Amazon Com 3-канальный предусилитель микрофонный микшер с эхо для караоке Это плата предусилителя с эффектом эха. Схема подключения микрофона - схема подключения с www. Импеданс 1000 Ом Частотная характеристика 150 - 3000 Гц Частотная характеристика эхо-сигнала 200 - 3000 Гц Время эхо-сигнала Переменная от 0 до 2 секунд максимум Элемент микрофона Тип ECM Обеспечьте превосходное качество звука для вашего радио CB с микрофонами и микрофонными элементами от Walcott Radio.Этот регулятор следует отрегулировать так, чтобы уровень, отображаемый на измерителе VU, не превышал «+3» на пиках голоса. Радиостанции относятся к «Code Type 2», поэтому, если радиостанция, к которой вы хотите подключить микрофон, здесь не упоминается, обязательно попробуйте «Code Type 2». Электретно-конденсаторные микрофоны нуждаются в напряжении смещения от 2 до 10 В для своих внутренних предусилителей на полевых транзисторах. Которые принимают входной аналоговый аудиосигнал, АЦП с высокой частотой дискретизации передает аналоговый сигнал в поток битов, а затем сохраняет его во внутреннем ОЗУ 44 Кбит, после обработки поток битов демодулируется ЦАП 2 апреля 2006 г. электронная часть проекта.Когда микрофон обнаруживает громкий звук, эта схема включает светодиод. 5x11) Список деталей. В комплект входит стандартный 4-контактный микрофонный штекер. это специальный микрофон. Это руководство документирует разработку и создание автономного усилителя и универсального адаптера для него. 823 Просмотры 0 Комментарии 1 Нравится. Когда выбран режим входа стереомикрофона, напряжение смещения будет подаваться как на наконечник, так и на кольцо. Батарейный отсек Oe Oe НИЖЕ 3. У нас есть товары разных брендов, включая Uniden, Astatic, Cobra и Road King, чтобы у вас было все необходимое для вашего CB-микрофона перед тем, как отправиться в путь.Батарея должна проработать несколько сотен часов с щелочными батареями. Нажмите кнопку «11 самых популярных схем подключения микрофона», затем отобразите значение сопротивления микрофона 500+ или более. 3. Принципиальная схема микрофона с разводкой печатной платы Astatic_Wiring_handbook_2002. ДИАГРАММЫ (Из Руководства пользователя) Частотомер Частотомер (8. Таким образом, соединения, которые мы делаем от микрофона к нему, будут иметь больше смысла. Операционный усилитель TL081 используется как высокий импеданс до низкого. Pdf Astatic_catalog_1964. Добро пожаловать, это На странице описаны подключения микрофонов для большинства британских и зарубежных радиостанций.Секция «накачки заряда» состоит из сигнального диода 100n, 10k и электролита 10 мкФ. Звуковые волны, достигающие конуса динамика, вызывают колебания звуковой катушки. 5x11) Основная схема Основная схема (11x17) Основная схема (8. Как сделать усилитель 12 В постоянного тока для выхода рупора или Hi-Fi мощностью 100 Вт (часть 2)) Файл Gerber и схема pdf здесь: скачать здесь простую схему микрофонного предусилителя на основе одной ИС LM358. Pdf Astatic_microphone_heads_broch_old Однако 2 и 3 обычно дают аналогичный результат.1 Конденсатор 47UF25V SIRTEL ECHO MIC CBE 2002 - черный / оплетка = земля, синий = TX, белый = RX, красный = MOD 007 POWER MIC - коричневый / оплетка = земля, зеленый = RX, белый = TX, синий = MOD SADELTA EC 980 - оплетка = земля, зеленый = RX, brn = TX, белый = MOD или оплетка = земля, черный = RX, синий = TX, белый = МИКРОФОН ПРОЦЕССОРА MOD K40 - Президент Грант - СТАРЫЕ ИЗГОТОВЛЕНИЯ CB, за которым следует ссылка на разъем ACADAMY - вилка 3 #Innovation_KHКак сделать эхомикрофон Ic CD2399GP со схемой 4558D дома - прототип JLCPCB за 2 доллара (любой цвет): https: // jlcpcb. На принципиальной схеме усилитель показан с соответствующими схемами контактов.Начните строить схему, припаяв контакты и гнезда IC на их местах на p. В то время как входное сопротивление порядка 3000 Ом может быть легко достигнуто с помощью продуманного дизайна, большинство из них построит усилитель с батарейным питанием для старого карбонового микрофона: мой друг приобрел гарнитуру в авиационном стиле 1970-х годов для использования в качестве живой игровой опоры. Здесь используются четыре Боинг 741. Микрофонные входы усилены примерно в 100 раз или 40 дБ, общее усиление микшера, включая суммирующий усилитель, составляет 46 дБ. com. Выбор операционного усилителя в этой схеме не критичен.б.п. Самодельный микрофонный усилитель Схема подключения громкоговорителя как подключить конденсаторный микрофон к усилителю. 5. доска. Схема эхо-камеры отлично подходит для человеческого голоса (караоке), мне не нужно для звука музыки. -Октябрь 2011 г. Микрофон-радиометр (датский) Sennheiser MKH-105 Sennheiser MKE-401 Sennheiser MKH-405 Sennheiser MKH-435 "Термобутылка" Schoeps N-221-B w / AC701 Senheisser MD421, механический чертеж Sony_C37P. pdf Astatic_catalog_1975. Внимание: Всегда ВЫКЛЮЧАЙТЕ ламповый усилитель перед подключением или отключением выхода динамика! Важные примечания по подключению см. В главе «Быстрый старт» в руководстве OX.5 мА = 14 кОм Схема мини-микрофонного предусилителя на основе микросхемы LM358 Следующая диаграмма представляет собой простую в сборке и недорогую схему микрофонного предусилителя, построенную с использованием микросхемы операционного усилителя LM358. Digital Delay 16 мая 2016 г. · Цифровой эхо-процессор PT2399 для воспроизведения цифровой аудиосистемы с системой времени задержки воспроизведения VCO, которая может быть организована. Импульсный отклик гибридной схемы называется хвостом эха. Вставьте батарею (см. Рис. Схемы разделены на понятные и понятные категории), чтобы помочь вам быстро и легко найти то, что вы ищете.10 октября 2012 г. · Конструкция эквалайзера очень проста, если вы внимательно следите за схемами и нашими советами. 2 резистора 15К. (Я предполагал что-то вроде GND, VCC, Analog OUT, чтобы я мог заменить микрофон красными модулями, показанными в нижней левой части. Микрофонная проводка. Схема усилителя. Усилитель Mosfet мощностью 200 Вт 16 декабря 2014 г. · В Echo используется передача система и кодировщик для отслеживания движения внешнего колеса, тогда как Nest использует оптический датчик для наблюдения за вращением внешнего кольца. Коэффициент усиления этой схемы составляет около 150 и может обрабатывать сигналы от 50 Гц до 100 кГц.Микрофонный вход предназначен для микрофонов с выходным сигналом около 2 мВ RMS на расстоянии 1 метра. Если вы когда-либо были знакомы с микрофоном SADELTA Echo Master Plus Desk, то нынешний микрофон Galaxy Echo Desk заставит вас задуматься. Внимание: Во избежание повреждения оборудования и / или слуха соблюдайте осторожность при подключении и включении усилителя и OX в правильной последовательности. 12 октября 2018 г. · Посмотрите на самые релевантные веб-сайты с схемами микшеров Echo из 909 тысяч на KeywordSpace. Проблемы с электрическими шумами ПРЕДУПРЕЖДЕНИЕ. Для гнезд для микрофона и наушников необходимо использовать отдельные экранированные кабели.В микрофонном усилителе есть падение напряжения около 3. Эта схема довольно сложна с… Читать дальше »ECHO MAX 2000; Усиление микрофона Ползунок «Усиление микрофона» устанавливает уровень сигнала в цифровой схеме. 1 представляет собой блок-схему схемы предотвращения эхо-колебаний, которая является первым вариантом осуществления этого изобретения и которая встроена в оборудование радиосвязи, способное осуществлять двустороннюю связь; ИНЖИР. com, pdf-datasheet-datashee Описание схемы (принципиальной схемы) и печатной платы дешевого аудиоусилителя мощностью 100-150 Вт с небольшим количеством компонентов.com / Это лучшая схема эхо-звука с функцией микрофона и Aux, которую можно легко подключить к микрофону, который преобразует звук в электрический сигнал. 8К. аудио. 0 комментариев. Схема очень проста и может быть смонтирована на макетной плате, при соединении микрофона со схемой следует использовать экранированный кабель для предотвращения наводок. Схема, представленная ниже, выполняет эту задачу с помощью пьезоустройства в качестве датчика удара и небольшого реле с двумя катушками и двумя наборами контактов. Схема подключения микрофона.Двойной тон Roger Deep автоматически активируется при отпускании кнопки PTT. Список компонентов: Итак, я планирую сделать свой собственный микрофон с операционным усилителем для усиления звукового сигнала. Настройка этого элемента управления будет варьироваться в зависимости от того, как далеко от микрофона вы говорите. По принципиальной схеме. & nbsp; Мне очень помогли… 20 мая 2021 г. · Общие примечания по подключению усилителя и динамика. IC1 - это тактовый генератор, который работает с частотой дискретизации, в четыре раза превышающей частоту дискретизации. В результате звук получается довольно нежным, но не таким громким.Эхо кирпичной стены относится к тому, где ответ на импульс на дальнем конце будет отраженным импульсом. Контакты могут быть подключены к микрофонной цепи любым количеством способов. 1. Сегодня мы познакомимся с принципиальной схемой микрофона с разводкой печатной платы. EC-2018 XTR имеет самый качественный и самый мягкий неопреновый 6-жильный микрофонный шнур, который вы когда-либо использовали. Astatic (4-проводной) 1- Белый 2- НЗ 3- Черный 4- Экран 5- Красный Вот принципиальная схема простого динамического микрофонного усилителя, использующего два транзистора.Выключить ленточный монитор на ВЫКЛ. Для плеера на МИКРОФОН, а на выходе из этого проекта. Вы можете подключить конденсаторный микрофон к схеме усилителя, как показано на схеме ниже. 4. Единственный действительно чувствительный компонент - это ИС. blogspot. Эти системы, впервые использовавшиеся для управления эхом, генерируемым в основном в спутниковых каналах, по сути представляли собой активируемые голосом переключатели, которые передавали речевой тракт, а затем отключались для блокировки любого эхо-сигнала. Нарисуйте схему подключения: Микшерный пульт с эхом, схематическая диаграмма из 4. См. Полный список на electronicsforu.Значение этого резистора можно рассчитать исходя из желаемого напряжения питания (V CC), рабочего напряжения микрофона (V MIC) и потребления тока (IS), указанных в таблице 2: R1 = VGG − VMI IS = 9V − 2V 0. Для наилучшего результата используйте только 3-6 В для конденсаторного микрофона. Схема очень проста, содержит всего несколько компонентов и может быть собрана за несколько минут, если все детали доступны. Основная проводка такая же, как на рис. 5%), а также очень низкий уровень шума (не <-90 дБВ), так что цифровой эхо-процессор PT2399 способен обеспечивать хорошее качество звука.Эта схема будет очень хорошо работать с любым типом аудиоусилителя. Говорите в микрофон и уровень модуляции (MODUL). Эта схема может использоваться для любого типа звукового сигнала (микрофон, радио, mp3-плеер и т. Д.). Вот простая схема микшера с 3 входами для микрофона, использующая популярные микросхемы uA 741. Каждый блок выполняет определенную функцию, и на блок-схеме показано, как они связаны друг с другом. Микрофон на гарнитуре подключается к разъему J1, стереоразъему 1/8 дюйма. Шасси, прочие и механические детали Вид спереди Детали шасси Вид спереди Детали шасси Вид сзади Детали шасси Вид сзади Детали шасси Разные и механические детали.

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
