Зависимость сопротивления шлейфа кабеля от его длины. АТС-Телеком

Для передачи двоичной информации с помощью HDSL, SDSL, ADSL модемов используют симметричные пары отечественных городских многопарных кабелей связи (абонентских, межстанционных соединительных) типа Т,ТГ,ТБ,ТБГ,ТПП и т.д. с воздушно-бумажной, полиэтиленовой или стирофлексной изоляцией жил.

Традиционно простым методом оценки длины трассы кабельной пары и тем самым предполагаемой скорости работы является натурное измерение обычным омметром (тестером) сопротивления шлейфа кабельной пары на постоянном токе.

В таблице приведены расчеты, выполненные на основании нормативной справочной информация для отечественных городских кабелей связи (БрискерА.С. и др. «Городские кабели связи», Справочник, Москва,»РиС»,1984г.)

Шлейфное сопротивление	Диаметр жилы в кабельной паре
КОм	0.4 мм	0.5 мм	0.7 мм
	Километрическое (погонное) сопротивление одного провода в паре
	139+/-9 Ом/км	90+/-5 Ом/км	45+/-3 Ом/км
	Длина кабельной пары в Км
0. 8	2.9	4.45	8.9
1.0	3.5	5.5	11.1
1.2	4.3	6.7	13.4
1.4	5.0	7.8	15.6
1.5	5.4	8.3	16.7
1.6	5.8	8.9	17.8
2.0	7.2	11.1	22.2
2.7	9.7	15.0	30.0
2.9	10.4	16.1	32.2
3.0	10.8	16.7	33.4
3.3	11.9	18.3	36.6
3.4	12.2	18.9	37.8
3.5	12.6	19.4	38.8
3.8	16.7	21.1	42.2
3.9	14.0	21.7	43.4

Погонное сопротивление слабо зависит от типа кабеля, а определяется только диаметром жилы в паре.

Приведенные в таблице данные относятся к случаю, когда по всей длине трассы используется только заданный диаметр жилы в паре.

Стандартное погонное сопротивление жил симметричных кабелей связи зарубежного производства несколько отличаются от отечественных:

США

Германия

ВНИМАНИЕ:

• Необходимо помнить, что реальная кабельная пара по трассе может состоять из участков с различным диаметром жил.
• Достижимые дальность, скорость и качество связи зависят не только от диаметра жил пары, но и от:
  • реальных типов кабелей, составляющих участки кабельной трассы, и, следовательно, от реальной сквозной ( из конца в конец) амплитудно-частотной и фазо-частотной характеристик кабельной пары в необходимом диапазоне частот;
  • реальной помеховой обстановки и, в частности, влияния сигналов соседних пар на данную пару на ближнем (NEXT-Near End Crosstalk) и дальнем (FEXT-Far End Crosstalk) концах, т. е переходного затухания между парами кабелей, составляющих трассу, в рабочем диапазоне частот на ближнем и дальних концах ;
  • мощности флюктуационных тепловых шумов и реальных внешних помех (например, от городского электрического транспорта, коммутационного оборудования АТС и т.п. )

Определенное представление о частотных характеристиках симметричной пары массовых отечественных кабелей типа T дает рисунок.

На рисунке представлены частотные зависимости километрических параметров пары в кабеле типа T:

• характеристическое сопротивление (импеданс) Ом/км
• рабочее затухание дБ/км
• коэффициэнт фазы рад/км

Рекомендованные статьи

Зачем нужны системные телефоны

Часто приходится слышать вопрос от людей, интересующихся покупкой мини-АТС — «Что такое системный телефон, зачем он нужен и нельзя ли обойтись без него?». Часто также встречается заблуждение, что системный телефон нужен только для программирования АТС, ну или в крайнем случае для секретаря, чтобы она могла с него переключать звонки. По сравнению с обычными аналоговыми аппаратами, системные телефоны обладают целым рядом преимуществ, что делает их установку на рабочих местах экономически выгодной, за счет повышения производительности и эффективности работы сотрудников. Читать дальше

Объединение АТС в единую сеть

У многих современных компаний имеются удаленные филиалы и подразделения. По статистике 70% всех соединений филиалов приходится на головной офис. При этом занимаются внешние линии, ограничивая поступление входящих звонков, кроме того приходится оплачивать исходящий трафик. В связи с этим возникает проблема связи головного офиса со своими филиалами, а также создания собственной сети, объединившей бы все подразделения компании в единое целое. Имеется множество способов решения данной проблемы. Рассмотрим некоторые из них: Читать дальше

Интеграция мобильных телефонов в мини-АТС

Современные АТС предоставляют функции, обеспечивающие совместную работу мобильных телефонов с мини-АТС, причем эти функции выполняются так, как будто пользователь мобильного телефона является внутренним абонентом УАТС. Это позволит достичь истинной мобильности в Вашей работе и будет особенно полезно в таких сферах деятельности как агентства недвижимости, страховые компании, юридические фирмы, службы доставки, строительный бизнес. Читать дальше

Применение GSM шлюзов

Зачастую при открытии филиала или дополнительного офиса, у компаний возникают проблемы с подключением телефонных линий. Причины могут быть разные — нет возможности провести телефон из-за отстутствия кабеля или отстутствия в нем свободных пар, в данном конкретном месте присутствует только один оператор связи и его тарифы непомерно высоки из-за подобного монополизма и т.д. Читать дальше

Монтаж мини-АТС в 19″ шкафы и стойки

Качественное решение по монтажу мини-АТС в 19” стойку или телекоммуникационный шкаф. Коммутация станционной и абонентской проводки выполняется на патч-панелях, которые соединяются между собой патч-кордами. Дальнейшее обслуживание кабельногй сети (при переезде сотрудников или добавлении новых линий) сводится к простому «перетыканию» патч-кордов. Читать дальше

Блог «Офис на связи»

widget @ surfing-waves.com

Сопротивление в зависимости от температуры — сопротивление различных материалов

Сопротивление — это препятствие для потока электронов в материале. Когда к проводнику прикладывается разность потенциалов, она способствует движению электронов, в то время как сопротивление препятствует движению электронов. Комбинация этих двух факторов представляет собой скорость, с которой заряд течет между двумя клеммами.

Когда к веществу прикладывается напряжение, возникает электрический ток. Напряжение, приложенное к веществу через него, прямо пропорционально току.

V∝I

Константа пропорциональности называется удельным сопротивлением металлов.

V=RI

Следовательно, сопротивление определяется как отношение напряжения, приложенного к веществу, к силе тока. Сопротивление измеряется в омах (Ом).

Единица сопротивления

Исходя из концепции сопротивления, можно сказать, что единицей электрического сопротивления является вольт на ампер. Одна единица сопротивления — это сопротивление, которое позволяет одной единице тока протекать через себя, когда к ней приложена одна единица разности потенциалов. Единица сопротивления на вольт на ампер называется ом (Ом).

Сопротивление различных материалов

1. Проводники: Материалы с очень низким сопротивлением потоку электронов. Серебро является хорошим проводником электричества, но из-за высокой стоимости редко используется в электрических системах. Алюминий является хорошим проводником и широко используется в качестве проводника из-за его низкой стоимости и доступности.

2. Полупроводники. Материалы с умеренным значением сопротивления (не очень высоким и не очень низким) при комнатной температуре называются полупроводниками. Есть несколько применений полупроводников, например, для изготовления электронных устройств. Кремний и германий — два материала, которые в основном используются в полупроводниках.

3. Изоляторы: Материалы с очень высоким сопротивлением потоку электронов. Эти материалы являются очень плохими проводниками электричества и в основном используются в электрических системах для предотвращения утечки тока. Слюда, фарфор, бумага, сухая древесина, минеральное масло, газообразный азот, воздух и т. д. являются хорошими примерами изоляторов.

Сопротивление в зависимости от температуры

Общее правило гласит, что сопротивление увеличивается в проводниках с повышением температуры и уменьшается с повышением температуры в изоляторах. В случае полупроводников, как правило, сопротивление полупроводника уменьшается с повышением температуры. Но нет простого математического соотношения для описания этой зависимости между сопротивлением и температурой для различных материалов с помощью графиков.

• Для проводника: Валентная зона и зона проводимости перекрывают друг друга в случае проводника. Итак, зона проводимости проводника содержит избыточные электроны. Поглощая энергию, больше электронов перейдет из валентной зоны в зону проводимости, когда вы повысите температуру.

• Для полупроводников: проводимость полупроводникового материала увеличивается с повышением температуры. По мере повышения температуры самые внешние электроны приобретают энергию, и, таким образом, получая энергию, самые внешние электроны покидают оболочку атома.

Что такое удельное сопротивление?

Удельное сопротивление — это в основном количественное значение сопротивления, обеспечиваемого любым материалом. Хотя материалы сопротивляются протеканию электрического тока, некоторые лучше проводят его, чем другие. Удельное сопротивление — это показатель, который позволяет сравнивать, как различные материалы пропускают или сопротивляются протеканию тока.

Единицей удельного сопротивления в СИ является ом⋅метр (Ом⋅м), обычно обозначаемый греческой буквой ρ, ро.

Удельное сопротивление материала может быть определено через сопротивление (R), длину (L) и площадь материала (A).

ρ=RA/L

Из уравнения видно, что сопротивление можно изменять, регулируя ряд параметров.

Удельное сопротивление в зависимости от температуры

Удельное сопротивление материалов зависит от температуры как ρt = ρ0 [1 + α (T – T0). Это уравнение, которое показывает зависимость между удельным сопротивлением и температурой.

ρt = ρ0 [1 + α (T – T0)

• ρ0 – удельное сопротивление при стандартной температуре

• ρt – удельное сопротивление при t0 C

• T0 – эталонная температура

• α – температурный коэффициент удельного сопротивления

Здесь и зависимость температуры от удельного сопротивления.

1. Для проводников: Говорят, что проводники имеют положительную ко-температуру, эффективную для металлов или проводников. Положительное значение равно α. Для большинства металлов удельное сопротивление увеличивается линейно с повышением температуры примерно на 500 К9.0003

2. Для полупроводников: Удельное сопротивление полупроводника уменьшается с повышением температуры. Говорят, что у них отрицательный температурный коэффициент. Таким образом, температурный коэффициент удельного сопротивления α отрицателен.

3. Изоляторы: Для изоляторов с повышением температуры увеличивается проводимость материала. Когда проводимость материала увеличивается, мы знаем, что удельное сопротивление уменьшается, и тем самым увеличивается ток. А некоторые изоляторы превращаются в проводники при высоких температурах при комнатной температуре. Имеют отрицательный температурный коэффициент.

Забавные факты

Основная причина использования резистора в качестве электрического компонента — сопротивление электричеству.

Значение резистора легко измерить омметром или мультиметром.

Изучение электричества и мощности в физике является наиболее интересной главой, если хорошо поняты соответствующие понятия и формулы. Веб-сайт Vedantu очень красиво и естественно объясняет течение тока и его силу сопротивления, чтобы ученики могли легко их понять. Эксперты подготовили специальные видеоролики о том, как все это работает, и очень хорошо объяснили концепции. Студенты могут просто обратиться к этим материалам, доступным в Интернете, и хорошо подготовиться к экзаменам.

Сопротивление определяется как мера противодействия протеканию тока, вызванного напряжением в электрической цепи. Сопротивление измеряется в омах, что обозначается греческой буквой омега (Ом). Сила, например трение, действует против направления движения тела и имеет тенденцию предотвращать или замедлять движение тела. Простым примером сопротивления может быть ребенок, сражающийся с похитителем, или ветер с крыльями самолета.

Если вы знаете общий ток и напряжение во всей цепи, присутствующее в какой-либо конкретной области, вы можете найти общее сопротивление, используя

Закон Ома: R = V / I.

Например, параллельная цепь имеет напряжение 9 вольт и общий ток 3 ампера. Общее сопротивление RT = 9 вольт / 3 ампера = 3 Ом.

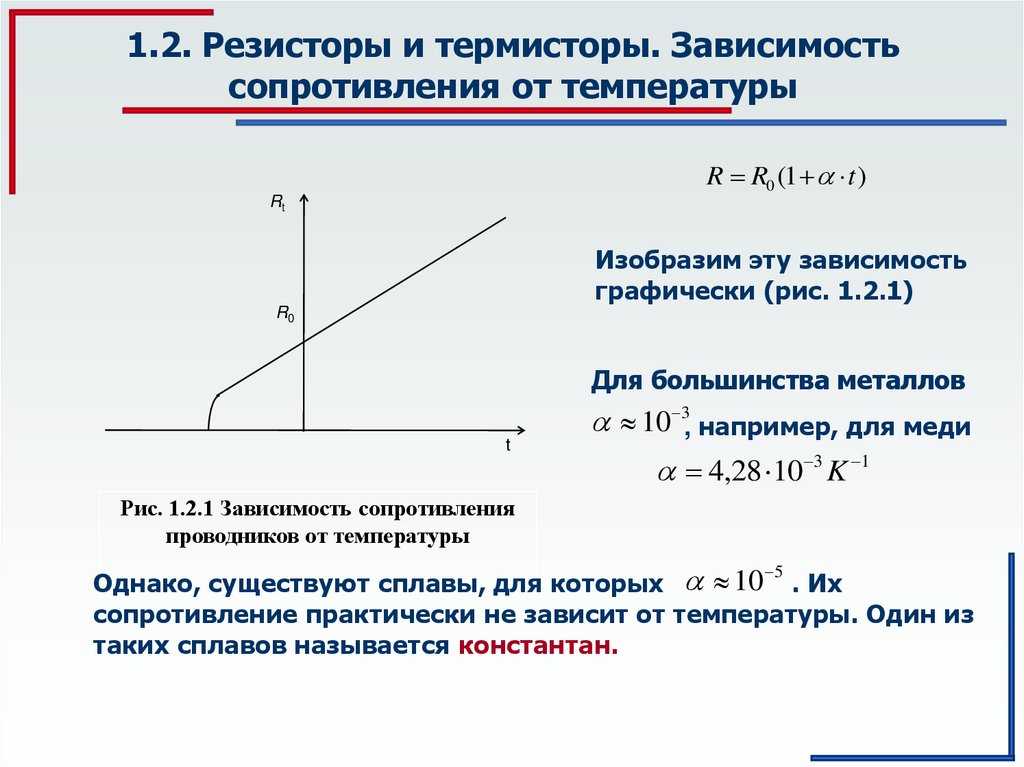

Сопротивление в зависимости от температуры

По мере повышения температуры количество фононов увеличивается, а вместе с ним и вероятность столкновения электронов и фононов. Таким образом, когда температура повышается, сопротивление увеличивается. Для некоторых материалов удельное сопротивление является линейной функцией температуры. Удельное сопротивление проводника увеличивается с температурой.

Температурный коэффициент сопротивления

Сопротивление = R(начальное)[1+ альфа (T(конечное) — T(начальное)] Введите данные, а затем нажмите на количество, которое вы хотите рассчитать в активной формуле выше. alexxlab Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Рубрики Прост Радио Разное Своими руками Советы Схем Схемы Транзист Транзисторы Электрон Электроника
