Схемы бп с защитой. Схема защиты блока питания и зарядных устройств. Принцип работы защиты по току

В качестве устройства электронной защиты источников питания можно использовать предлагаемый электронный предохранитель, включаемый между источниками и нагрузкой. Схема работает следующим образом. Когда ток нагрузки не превышает заранее установленного тока срабатывания, транзистор VT2 открыт, и падение напряжения на нем минимально. При увеличении тока нагрузки свыше заданного, увеличивается падение напряжения на транзисторе VT2, в связи с чем увеличивается напряжение, поступающее через R4 на базу VT1. Транзистор VT1 начинает открываться.

Процесс происходит лавинообразно благодаря наличию положительной обратной связи через резистор R4. В результате VT2 закрывается, и через нагрузку ток не протекает. Одновременно загорается сигнал о перегрузке. Приведенные на схеме номиналы резисторов соответствуют напряжению 9 В и току срабатывания 1 А. При необходимости изменить параметры предохранителя необходимо пересчитать величины сопротивлений R3 и R4.

Для питания собираемых конструкций радиолюбители нередко используют простейшие блоки, состоящие из понижающего трансформатора и выпрямителя с конденсатором фильтра. И, конечно, в таких блоках нет никакой защиты от короткого замыкания (КЗ) в нагрузке, хотя оно подчас приводит к выходу из строя выпрямителя и даже трансформатора. Применять в таких блоках питания в качестве элемента защиты плавкий предохранитель не всегда удобно, да и, кроме того, быстродействие у него невысокое. Один из вариантов решения проблемы защиты от КЗ — включение последовательно с нагрузкой полевого транзистора средней мощности с встроенным каналом. Дело в том, что на вольт-амперной характеристике такого транзистора есть участок, на котором ток стока не зависит от напряжения между стоком и истоком. Поэтому на этом участке транзистор работает как стабилизатор (ограничитель) тока.

Рис.1

Схема подключения транзистора к блоку питания приведена на рис.1, а вольт-амперные характеристики транзистора для различных сопротивлений резистора R1 — на рис. 2. Работает защита так. Если сопротивление резистора равно нулю (т. е. исток соединен с затвором), а нагрузка потребляет ток около 0,25 А, то падение напряжения на полевом транзисторе не превышает 1,5 В, и практически на нагрузке будет все выпрямленное напряжение. При появлении же в цепи нагрузки КЗ ток через выпрямитель резко возрастает и при отсутствии транзистора может достичь нескольких ампер. Транзистор ограничивает ток короткого замыкания на уровне 0,45…0,5 А независимо от падения напряжения на нем. В этом случае выходное напряжение станет равным нулю, а все напряжение упадет на полевом транзисторе. Таким образом, в случае КЗ мощность, потребляемая от источника питания, увеличится в данном примере не более чем вдвое, что в большинстве случаев вполне допустимо и не отразится на «здоровье» деталей блока питания.

О. СИДОРОВИЧ, г. Львов, Украина

Отличительная особенность предлагаемого устройства — малое падение напряжения в номинальном режиме. Кроме того, после устранения аварийной ситуации оно автоматически восстанавливает свою работоспособность.

Устройство предназначено для защиты от замыкания в нагрузке и перегрузки по току. Его включают между источником питания и нагрузкой. Преимущество предлагаемого устройства по сравнению с описанным, например, в — малое падение напряжения в номинальном режиме, а также автоматический возврат в рабочее состояние после устранения причины аварии. Последнее особенно важно при кратковременных перегрузках.

Основные технические параметры

Напряжение питания, В……….12

Номинальный ток, А…………..1

Ток срабатывания защиты, А……1,2

Падение напряжения при номинальном токе, не более, В………………….0,6

Устройство содержит транзисторный коммутатор, узлы защиты и запуска. Основной элемент — коммутатор, выполненный на транзисторе VT5 (рис. 1).

Л. МОРОХИН, с. Макарова Московской обл.

Предлагаемое устройство целесообразно использовать совместно с регулируемым стабилизатором напряжения, не имеющим специальных узлов защиты.

Устройство предназначено для защиты регулирующего элемента стабилизатора напряжения от токовой и температурной перегрузок. Защита срабатывает при:

Превышении током нагрузки допустимого (установленного) значения;

Замыкании на выходе стабилизатора;

Превышении допустимой рассеиваемой мощности регулирующим элементом (нагрева его корпуса выше 50…70″С).

Датчик температуры — терморезистор RK1 (рис. 1), смонтированный непосредственно на регулирующем элементе стабилизатора. При увеличении напряжения на нем открывает транзистор, который, в свою очередь, включает тринистор VS1.

Кнопки SB1 и SB2 позволяют отключать и подключать нагрузку к источнику питания, что необходимо в процессе налаживания питаемого устройства. Если защита срабатывает в результате перегрева регулирующего элемента, нагрузка не будет подключена до тех пор, пока не уменьшится его температура, о чем судят по выключению светодиода HL1.

И. АЛЕКСАНДРОВ, г. Курск

При налаживании различной радиоэлектронной аппаратуры желательно пользоваться блоком питания с встроенной и регулируемой электронной защитой по току нагрузки. Если имеющийся в вашем распоряжении блок не имеет такой защиты, ее можно выполнить в виде приставки, включаемой между выходными гнездами блока и нагрузкой. Таким образом, приставка-предохранитель в случае превышения заданного максимального тока нагрузки мгновенно отключит ее от блока питания.

Электронный предохранитель (см. рисунок) содержит мощный транзистор VT2, который включен в минусовый провод питания, два стабилизатора тока на полевых транзисторах — один регулируемый (на VT1), в другой — нерегулируемый (на VT3), и чувствительный элемент — тринистор VS1. Управляющее напряжение на тринистор поступает с датчика тока, в роли которого выступает резистор R1 весьма малого сопротивления (0,1 Ома), и с резистора R2. Данный тип тринистора включается при напряжении на управляющем электроде (относительно катода) 0,5…0,6 В.

Ток нагрузки создает падение напряжения на резисторе R1, которое для тринистора является открывающим. Кроме того, ток, протекающий через транзистор VT1 (его можно изменять переменным резистором R3), создает падение напряжения на резисторе R2, которое также будет открывающим для тринистора.

Когда сумма этих напряжений достигнет определенного значения, тринистор откроется, напряжение на нем уменьшится до 0,7…0,8 В. Зажжется светодиод HL1 и просигнализирует об аварии. В то же время напряжение на светодиоде HL2 уменьшится настолько, что он погаснет. Транзистор VT2 закроется, и нагрузка окажется отключенной от блока питания.

Представленные ниже радиолюбительские схемы защиты блоков питания или зарядных устройств могут совместно работать практически с любыми источниками — сетевыми, импульсными и аккумуляторными батареями. Схемотехническая реализация этих конструкция относительна проста и доступна для повторения даже начинающим радиолюбителем.

Силовая часть выполнена на мощном полевом транзистор. В процессе работы он не перегревается, поэтому теплоотвод можно не использовать. Устройство одновременно является отлично защитой от переплюсовки, перегрузки и короткого замыкания в выходной цепи, ток срабатывания можно подобрать подбором резистора шунта, в нашем случае он составляет 8 Ампер, использовано 6 параллельно подключенных сопротивлений мощностью 5 ватт 0,1 Ом. Шунт можно сделать также из сопротивления мощностью 1-3 ватт.

Более точно защиту можно подстроить путем регулировки сопротивления подстроечного резистора. При коротком замыкании и перегрузке на выходе, защита почти сразу сработает, отключив блок питания. О сработавшей защите подскажет светодиод. Даже при замыкании выхода на 30-40 секунд, полевик остается почти холодным. Его тип не критичен, подойдут практически любые силовые ключи с током 15-20 Ампер на рабочее напряжение 20-60 Вольт. Отлично подойдут транзисторы из серии IRFZ24, IRFZ40, IRFZ44, IRFZ46, IRFZ48 или более мощные.

Данный вариант схемы будет полезен автолюбителям в роли защиты зарядного устройства для свинцовых аккумуляторов, если вдруг перепутаете полярность подсоединения, то с ЗУ ничего страшного не случится.

Благодаря быстрому срабатыванию защиты, ее можно отлично использовать для импульсных схем, при коротком замыкании защита сработает гораздо быстрее, чем перегорят силовые ключи импульсного БП. Конструкция подойдет также для импульсных инверторов, в роли токовой защиты.

Защита от короткого замыкания на MOSFET-транзисторе

Если в ваших блоках питания и ЗУ для переключения нагрузки используется полевой транзистор (MOSFET), то вы можете легко добавить в такую схему защиту от короткого замыкания или перегрузки. В данном примере мы будем применять внутреннее сопротивление RSD, на котором возникает падение напряжения, пропорциональное току, идущему через MOSFET.

Напряжение, следующее через внутренний резистор, может регистрироваться с помощью компаратора или даже транзистора, переключающегося при напряжении уровнем от 0.5 В, т.е, можно отказаться от применения токочувствительного сопротивления (шунта), на котором обычно возникает излишек напряжения. За компаратором можно следить с помощью микроконтроллера. В случае КЗ или перегрузки программно можно запустить ШИМ-регулирование, сигнализацию, аварийную остановку). Возможно также подсоединение выхода компаратора к затвору полевого транзистора, если при возникновении КЗ нужно сразу же отключить полевик.

Блок питания с системой защиты от КЗ

Интегральная микросхема (ИМС) КР142ЕН12А представляет собой регулируемый стабилизатор напряжения компенсационного типа в корпусе КТ-28-2, который позволяет питать устройства током до 1,5 А в диапазоне напряжений 1,2…37 В. Этот интегральный стабилизатор имеет термостабильную защиту по току и защиту выхода от короткого замыкания.

На основе ИМС КР142ЕН12А можно построить регулируемый блок питания, схема которого (без трансформатора и диодного моста) показана на рис.2 . Выпрямленное входное напряжение подается с диодного моста на конденсатор С1. Транзистор VT2 и микросхема DA1 должны располагаться на радиаторе.

Теплоотводящий фланец DA1 электрически соединен с выводом 2, поэтому если DAT и транзистор VD2 расположены на одном радиаторе, то их нужно изолировать друг от друга.

В авторском варианте DA1 ус-тановлена на отдельном небольшом радиаторе, который гальванически не связан с радиатором и транзистором VT2. Мощность, рассеиваемая микросхемой с теплоотводом, не должна превышать 10 Вт. Резисторы R3 и R5 образуют делитель напряжения, входящий в измерительный элемент стабилизатора. На конденсатор С2 и резистор R2 (служит для подбора термостабильной точки VD1) подается стабилизированное отрицательное напряжение -5 В. В авторском варианте напряжение подается от диод-ного моста КЦ407А и стабилизатора79L05, питающихся от отдельной обмотки силового трансформатора.

Для защиты от замыкания выходной цепи стабилизатора достаточно подключить параллельно резистору R3 электролитический конденсатор емкостью не менее 10 мкФ, а резистор R5 зашунтировать диодом КД521А. Расположение деталей некритично, но для хорошей температурной стабильности необходимо применить соответствующие типы резисторов. Их надо располагать как можно дальше от источников тепла. Общая стабильность выходного напряжения складывается из многих факторов и обычно не превышает 0,25% после прогрева.

После включения и прогрева устройства минимальное выходное напряжение 0 В устанавливают резистором Rao6. Резисторы R2 (рис.2 ) и резистор Rno6 (рис.3 ) должны быть многооборотными подстроечными из серии СП5.

Возможности по току у микросхемы КР142ЕН12А ограничены 1,5 А. В настоящее время в продаже имеются микросхемы с аналогичными параметрами, но рассчитанные на больший ток в нагрузке, например LM350 — на ток 3 A, LM338 — на ток 5 А. В последнее время в продаже появились импортные микросхемы из серии LOW DROP (SD, DV, LT1083/1084/1085). Эти микросхемы могут работать при пониженном напряжении между входом и выходом (до 1… 1,3 В) и обеспечивают на выходе стабилизированное напряжение в диапазоне 1,25…30 В при токе в нагрузке7,5/5/3 А соответственно. Ближайший по параметрам отечественный аналог типа КР142ЕН22 имеет максимальный ток стабилизации 7,5 А. При максимальном выходном токе, режим стабилизации гарантируется производителем при напряжении вход-выход не менее 1,5 В. Микросхемы также имеют встроенную защиту от превышения тока в нагрузке допустимой величины и тепловую защиту от перегрева корпуса. Данные стабилизаторы обеспечивают нестабильность выходного напряжения 0,05%/В, нестабильность выходного напряжения при изменении выходного тока от 10 мА до максимального значения не хуже 0,1%/В. На рис.4 показана схема БП для домашней лаборатории, позволяющая обойтись без транзисторов VT1 и VT2, показанных на рис.2.

Вместо микросхемы DA1 КР142ЕН12А применена микросхема КР142ЕН22А. Это регулируемый стабилизатор с малым падением напряжения, позволяющий получить в нагрузке ток до 7,5 А. Например, входное напряжение, подаваемое на микросхему, Uin=39 В, выходное напряжение на нагрузке Uout=30 В, ток на нагрузке louf=5 А, тогда максимальная рассеиваемая микросхемой мощность на нагрузке составляет 45 Вт. Электролитический конденсатор С7 применяется для снижения выходного импеданса на высоких частотах, а также понижает уровень напряжения шумов и улучшает сглаживание пульсаций. Если этот конденсатор танталовый, то его номинальная емкость должна быть не менее 22 мкФ, если алюминиевый — не менее 150 мкФ. При необходимости емкость конденсатора С7 можно увеличить. Если электролитический конденсатор С7 расположен на расстоянии более 155 мм и соединен с БП проводом сечением менее 1 мм, тогда на плате параллельно конденсатору С7, бли-же к самой микросхеме, устанавливают дополнительный электролитический конденсатор емкостью не менее 10мкФ. Емкость конденсатора фильтра С1 можно определить приближенно, из расчета 2000 мкФ на 1 А выходного тока (при напряжении не менее 50 В). Для снижения температурного дрейфа выходного напряжения резистор R8 должен быть либо проволочный, либо металлофольгированный с погрешностью не хуже 1%. Резистор R7 того же типа, что и R8. Если стабилитрона КС113А в наличии нет, можно применить узел, показанный на рис.3. Схемное решение защиты, приведенное в , автора вполне устраивает, так как работает безотказно и проверено на практике. Можно использовать любые схемные решения защиты БП, например предложенные в . В авторском варианте при срабатывании реле К1 замыкаются контакты К 1. 1, закорачивая резистор R7, и напряжение на выходе БП становится равным 0 В. Печатная плата БП и расположение элементов показаны на рис.5, внешний вид БП — на рис.6.

Короткие замыкания происходят в любых электроустановках, вне зависимости от их сложности. Даже если электропроводка новая, светильники и розетки исправны, а электрооборудование выпущено известными на весь мир производителями, от коротких замыканий не застрахован никто. И от них нужно защищаться.

Устройства защиты от аварийных режимов в сети

Предохранители – самые простые устройства защиты. Раньше для ликвидации аварийных режимов в бытовых электропроводках применяли только их. В некоторых устройствах предохранители применяются и по сей день. Причина – они обладают высоким быстродействием и незаменимы для защиты полупроводниковых устройств.

После срабатывания предохранитель либо заменяется на новый, либо внутри него меняется плавкая вставка. Вставки для одного и того же корпуса предохранителя выпускаются на разные номиналы токов. Но необходимость держать на объекте или в квартире запас плавких вставок для оперативной замены является недостатком предохранителей.

Самым распространенным предохранителем в советское время была «пробка».

Предохранитель — «пробка»

На смену им пришли автоматические пробки типа ПАР , выпускавшиеся на токи 10, 16 и 25 А. Они вворачивались на место пробок, были многоразового использования и имели два защитных элемента, называемых расцепителями. Один защищал от коротких замыканий и срабатывал мгновенно, второй – от перегрузок и срабатывал с выдержкой времени.

Такие же расцепители имеют и все автоматические выключатели , пришедшие на смену предохранителям. Мгновенный расцепитель называют электромагнитным , потому что в основу его работу положен принцип втягивания штока катушки при превышении номинального тока. Шток ударяет по защелке и пружина размыкает контактную систему выключателя.

Расцепитель, действующий с выдержкой по времени называют тепловым. Работает он по принципу терморегулятора в утюге или электронагревателе. Биметаллическая пластина при прохождении по ней тока нагревается и медленно изгибается в сторону. Чем больше ток через нее, тем быстрее происходит изгиб. Затем она действует на ту же защелку, и автомат отключается. Если воздействие тока прекратилось, пластина остывает, возвращается в исходное положение, и отключения не происходит.

В старых электрощитах еще сохранились автоматические выключатели в карболитовом корпусе типов А-63, А3161, или более современные АЕ1030. Но все они уже не удовлетворяют современным требованиям.

Они изношены, и их механическая часть либо заржавела, либо утратила быстродействие. И не в каждом из них есть мгновенная защита от короткого замыкания. В некоторых аппаратах устанавливался только тепловой расцепитель. Да и скорость срабатывания электромагнитного расцепителя у автоматов этих серий ниже, чем у модульных.

Поэтому такие защитные устройства нужно менять на современные, пока они своим бездействием не натворили дел.

Принципы построения защиты

В многоквартирных домах автоматы установлены в щитке на лестничной площадке. Для защиты квартир этого достаточно. Но если Вы при замене электропроводки установили у себя персональный щиток, то в нем на каждую группу потребителей лучше установить персональный автомат. Тому есть несколько причин.

1. При замене розетки вам не понадобится отключать свет в квартире и пользоваться фонариком.
2. Для защиты некоторых потребителей вы снизите номинальный ток автомата, что сделает их защиту чувствительнее.
3. При повреждениях в электропроводке можно оперативно отключить аварийный участок и оставить в работе остальное.

В частных домах в качестве вводных используются двухполюсные выключатели. Это необходимо для случая ошибочного переключения на подстанции или линии, в результате которого фаза окажется на месте нуля. Использование двух однополюсных выключателей для этой цели недопустимо, так как может отключится тот, что в нуле, а фаза останется.

Нецелесообразно использование трехполюсного выключателя в качестве эквивалента трех однополюсных. Снятие планки, объединяющей три полюса не поможет. Внутри выключателя есть тяги, отключающие оставшиеся полюса при срабатывании одного из них.

При применении УЗО обязательно защитить эту же линию и автоматическим выключателем. УЗО защищает от токов утечки, но не защищает от коротких замыканий и перегрузок. Функции защиты от утечки и аварийных режимов работы совмещены в дифференциальном автомате.

Выбор автоматических выключателей

При замене старого автоматического выключателя новый устанавливайте на тот же номинальный ток. По требованиям Энергосбыта номинальный ток выключателя принимается, исходя из максимально разрешенной нагрузки.

Распределительная сеть устроена таким образом, что с приближением к источнику электроснабжения номинальные токи аппаратов защиты увеличиваются. Если ваша квартира включена через однофазный автоматический выключатель на 16 А, то все квартиры в подъезде могут быть подключены к трехфазному автомату на 40 А и равномерно распределены по фазам. В случае, если при коротком замыкании ваш автомат не отключится, через некоторое время от перегрузки сработает защита у подъездного. Каждое последующее защитное устройство резервирует предыдущее. Поэтому не стоит завышать значение номинального тока автоматического выключателя. Он может не сработать (не хватит тока) или отключится вместе с группой потребителей.

Современные модульные автоматические выключатели выпускаются с характеристиками «В», «С» и «D» . Отличаются они кратностью токов срабатывания отсечки.

Будьте внимательны с применением автоматов с характеристиками «D» и «В».

И помните: если короткое замыкание не отключить, оно приведет к пожару. Позаботьтесь об исправности защиты, и живите спокойно.

Добрый день. В этой заметке я хочу предложить вашему вниманию блок питания дополнительного усилителя мощности для портативной радиостанции «Веда-ЧМ» . Выходное напряжение блока питания 24В, номинальный ток нагрузки – 3,5А, порог тока срабатывания защиты от короткого замыкания – 5,5А, ток короткого замыкания – 0,06А.

Общий вид комплекта показан на фото 1.

Схема блока питания представлена на рисунке 1.

Силовой трансформатор блока – перемотанный сетевой трансформатор от старого телевизора ТС-90-1, в качестве первичной обмотки — используются все витки сетевой обмотки трансформатора. Новая вторичная обмотка содержит 2×65 витков провода ПЭТВ-2 диаметром 1,25мм. При отсутствии провода данного диаметра, можно на каждой из катушек намотать по 130 витков проводом диаметром 0,9мм. При этом катушки потом соединяют синфазно параллельно при сохранении схемы мостового выпрямителя. Если эти катушки соединить последовательно, то от двух диодов можно избавиться (Рис.2).

Схема стабилизатора собрана навесным монтажом (1 на фото 2). Конденсаторы С3 и С4 у меня находятся в корпусе усилителя мощности. Цифрой два обозначен дополнительный регулируемый стабилизатор напряжения для питания «Веда-ЧМ», собранного на микросхеме КРЕН12А. Меняя напряжение питания самой радиостанции, можно менять в некоторых пределах выходную мощность излучения усилителя. Схему этого стабилизатора можно найти в рубрике «Блоки питания» — «Стабилизатор напряжения на КР142ЕН12А». Индикатор перегрузки работает следующим образом. Напряжение на конденсаторах фильтра выпрямителя С1и С2 примерно равно 37 вольт, учитывая, что выходное напряжение – 24В, напряжение между точками 1 и 2 будет находиться в районе13 вольт, которого не хватит для пробоя стабилитронов VD5, VD6, так как их суммарное напряжение стабилизации равно 15В. При «коротыше» напряжение между этими точками возрастет, через стабилитроны потечет ток и светодиод HL1 загорится, а светодиод HL2 – погаснет. Обратите внимание на то, что на «земле» находятся коллектора мощных транзисторов, что, ну просто очень удобно, размещая транзисторы непосредственно на корпусе изделия. Блок питания и усилитель мощности висят на стене чердака под антенной, что значительно уменьшает потери мощности в кабеле. До свидания. К.В.Ю.

Схема защита блока питания от кз

Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок. Уроки, книги, видео. Профессиональное обучение и развитие.

Поиск данных по Вашему запросу:

Схема защита блока питания от кз

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Защита БП от КЗ
• Еще одна схема защиты от перегруза и короткого замыкания
• Схема лабораторный блок питания с защитой от кз своими руками
• ЗАЩИТА ОУ ОТ ПЕРЕГРУЗОК в устройствах на микросхемах. Схема защита по току
• Схемы защиты на блоке питания компьютера
• :: УСТРОЙСТВО ЗАЩИТЫ ДЛЯ ЛЮБОГО БЛОКА ПИТАНИЯ ::
• Новый сайт

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Защита блока питания от короткого замыкания

Защита БП от КЗ

Ребят хело! Вчера произошла беда с моим лабораторным блоком питания, а именно сжег 2 транзистора Причина…короткое замыкание Вот решил собрать схему защиты! Схема позаимствована у АКА касьяна! Чуть чуть о схеме, токовый датчик сделал из нихромовой проволоки примерное сопротивление 0.

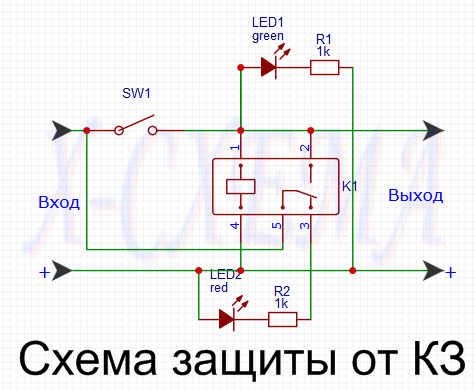

Реле на 24 вольт! Схема после КЗ срабатывает и держит реле пока не нажать кнопку либо отключить питание! Кстати схемку можно настроить и как защиту по току! Так что на днях внедрю в свой блочек На этом все!

А можно и без реле собрать Будет и защита от переполюсовки Я собирал по этой схеме www. Работает при низком вольтаже, а вот при большом токе будет выгорать, увы. Ну, как бы лабораторный блок не боится короткого замыкания… А если боится, то это не лабораторник! Я не наезжаю, но немного уже все таки напрягает, что каждую хреновину с алиэкспресса, за 2 доллара именуют ЛБП.

Скажите, как вы к примеру в том же ноутбуке найдете КЗ на плате, если ваш лабораторник боится этого самого КЗ? Это регулируемый блок питания, но уж никак не лабораторный! Решающее значение имеет протекающий через токовый датчик ток? Напряжение после выпрямителя не играет роли…правильно? При каком токе срабатывает защита у вас и в каких пределах за счет подстроечного получается регулировать грпницы срабатывания?

Купить машину на Дроме. Зарегистрироваться или войти:. Vasiliy Ну, как бы лабораторный блок не боится короткого замыкания… А если боится, то это не лабораторник! Да все равно для чего она нужна, я совсем о другом писал…. У тебя предел регулировки защиты какой получился?

А какой блок питания у тебя? Какая ужасная схемотехника… Столько ошибок! Возможно, я не разробатываю схемы, что не правильно?

В любом компьютерном БП она присутствует и так, смысл да еще и релейного типа.

Еще одна схема защиты от перегруза и короткого замыкания

После публикации первой версии защиты от перегруза и короткого замыкания решил опубликовать вторую схемы, которая отличается от первой тем, что является защитой фиксированного типа. Реализовать такую защиту на самом деле довольно просто. В схеме в отличие от первой версии задействована комплиментарная пара транзисторов к сведению читателя — комплиментарными парами называются те два транзистора, которые имеют полностью одинаковые параметры, но разную проводимость. При КЗ или перегрузке сработает защита, замкнется реле и загорит светодиодный индикатор, который сводетельствует о том, что блок находится в режиме защиты, следовательно, выходное напряжение пропадает. Между базой первого транзистора и коллектором второго транзистора установлена кнопка, которая изначально замкнута, при нажатии на кнопку сбрасывается перегруз и блок питания выходит из защиты. Снять блок с защиты можно и иным путем — просто кратковременно выключив и снова включив блок питания. Реле брать с током Ампер с напряжением катушки 12 Вольт.

Схема одновременно является защитой от переплюсовки питания, перегруза и КЗ на выходе, ток срабатывания защиты можно.

Схема лабораторный блок питания с защитой от кз своими руками

Только зарегистрированные пользователи могут участвовать в опросе. Войдите , пожалуйста. Например, почти во всех блоках питания после предохранителя стоит деталь, которую специально пробивает при превышении входного напряжения, чтобы предохранитель перегорел и разорвал линию. V1 можно воспринимать как батарейку, по сути это любой источник напряжения на 0. ОУ достаточно только одного питания, а V1 просто как замена сигналу, надо же было что-то усилить. До кГц точно работает. Про железо где-то выше уже писал, что это high flux, но в такой вот форме. Я, конечно, понимаю что это всего лишь моделька, но всё же: как защиту сделать не одноразовой? Хабр Geektimes Тостер Мой круг Фрилансим. Войти Регистрация.

ЗАЩИТА ОУ ОТ ПЕРЕГРУЗОК в устройствах на микросхемах. Схема защита по току

Представлена конструкция защиты для блока питания любого типа. Данная схема защиты может совместно работать с любыми блоками питания — сетевыми, импульсными и аккумуляторами постоянного тока. Схематическая развязка такого блока защиты относительна проста и состоит из нескольких компонентов. Силовая часть — мощный полевой транзистор — в ходе работы не перегревается, следовательно в теплоотводе тоже не нуждается.

Ребят хело!

Схемы защиты на блоке питания компьютера

Для питания собираемых конструкций радиолюбители нередко используют простейшие блоки, состоящие из понижающего трансформатора и выпрямителя с конденсатором фильтра. И, конечно, в таких блоках нет никакой защиты от короткого замыкания КЗ в нагрузке, хотя оно подчас приводит к выходу из строя выпрямителя и даже трансформатора. Применять в таких блоках питания в качестве элемента защиты плавкий предохранитель не всегда удобно, да и, кроме того, быстродействие у него невысокое. Один из вариантов решения проблемы защиты от КЗ — включение последовательно с нагрузкой полевого транзистора средней мощности с встроенным каналом. Дело в том, что на вольт-амперной характеристике такого транзистора есть участок, на котором ток стока не зависит от напряжения между стоком и истоком.

:: УСТРОЙСТВО ЗАЩИТЫ ДЛЯ ЛЮБОГО БЛОКА ПИТАНИЯ ::

При покупке БП, в первую очередь необходимо посмотреть на наличие сертификатов и на соответствие его современным международным стандартам. В характеристиках дешевых блоков питания могут быть указаны не все схемы защиты или вообще не указываться. Если производитель не упомянул о схемах защиты, то это не значит, что они отсутствуют. В дешевых блоках питания чаще всего используют OPP и SCP — то есть обычный предохранитель, но такой защиты не всегда может хватить и в случае ЧП, придется заниматься ремонтом материнской платы, блока питания и т. Определить какие схемы защит установлены в вашем блоке питания можно по спецификации производителя. Качественные блоки питания оснащены всеми схемами защиты, которые перечислены ниже: — UVP Under Voltage Protection — защита от проседания выходных напряжений. Недостаток напряжения влияет на работу жесткого диска, не давая ему раскрутиться.

Надёжная токовая защита для БП и ЗУ на IR и электронном.

Новый сайт

Схема защита блока питания от кз

Схема отличается предельной простотой, но, несмотря на это, вполне надежно защищает не только трансформатор и выпрямительные диоды, но и выходные транзисторы стабилизаторов если они имеют некоторый запас по току коллектора. Кроме того, лампа накаливания, используемая в качестве ограничителя тока, одновременно служит и индикатором перегрузки. Подобное устройство будет весьма полезно и автолюбителям, если установить его перед бортовой розеткой, к которой подключаются внешние потребители, к примеру, переноска, шнур которой легко передавить дверцей.

Это небольшой блок универсальной защиты от короткого замыкания, что предназначен для использования в сетевых источниках питания. Она специально разработана так, чтобы вписаться в большинство блоков питания без переделки их схемы. Схема, несмотря на наличие микросхемы, очень проста для понимания. Сохраните её на компьютер, чтоб увидеть в лучшем размере. Здесь резистор с низким значением сопротивления соединен последовательно с выходом источника питания.

Для защиты блока питания при конструировании различных схем рекомендуется на выход БП добавить узел защиты от перегрузки по току.

Блоки питания компьютеров. Модернизация и ремонт ПК. Проектирование цифровых устройств Том 1 Джон Ф Уэйкерли. Самоучитель по устранению сбоев и неполадок домашнего ПК. Устройства магнитного хранения данных. Номенклатура и аналоги отечественных микросхем. Транзисторы отечественные.

Доброго времени суток форумчане и гости сайта Радиосхемы! Желая собрать приличный, но не слишком дорогой и крутой блок питания, так чтоб в нём всё было и ничего это по деньгам не стоило, перебрал десятки вариантов. В итоге выбрал лучшую, на мой взгляд, схему с регулировкой тока и напряжения, которая состоит всего из пяти транзисторов не считая пары десятков резисторов и конденсаторов.

Защита от кз в atx блоках питания

Т.е. можно сделать БП с точкой срабатывания OVP по +12В на 15.6В, или +5В на 7В и он всё ещё будет совместим со стандартом ATX12V.

Такой блок питания будет длительное время выдавать , допустим, 15В вместо 12В без срабатывания защиты, что может привести к выходу из строя компонентов ПК.

С другой стороны, стандарт ATX12V чётко оговаривает, что выходные напряжения не должны отклоняться более чем на 5% от номинального значения, но при этом OVP может быть конфигурирована производителем БП на срабатывание при отклонении в 30% по линиям +12В и +3.3В и в 40% — по линии +5В.

Производители выбирают значения точек срабатывания используя ту или иную микросхему мониторинга или ШИМ-контроллера, потому что значения этих точек жёстко заданы спецификациями той или иной конкретной микросхемы.

Как пример возьмём популярную микросхему мониторинга PS223, которая используется в некоторых блоках питания, которые до сих присутствуют на рынке. Эта микросхема имеет следующие точки срабатывания для режимов OVP и UVP:

Сменить шрифт на обычный	короткая ссылка на новость: ↑ следующая новость | предыдущая новость ↓
Когда мы включаем блок питания, напряжения на выходе не сразу достигают нужного значения, а примерно через 0.02 секунды, и чтобы исключить подачу пониженного напряжения на компоненты ПК, существует специальный сигнал «power good», также иногда называемый «PWR_OK» или просто «PG», который подаётся, когда напряжения на выходах +12В, +5В и +3. 3В достигают диапазона корректных значений. Для подачи этого сигнала выделена специальная линия на ATX разъёме питания, подключаемого к материнской плате (№8, серый провод). Ещё одним потребителем этого сигнала является схема защиты от подачи пониженного напряжения (UVP) внутри БП , о которой ещё пойдёт речь – если она будет активна с момента включения на БП, то она просто не даст компьютеру включиться, сразу отключая БП, поскольку напряжения будут заведомо ниже номинальных. Поэтому эта схема включается только с подачей сигнала Power Good. Этот сигнал подаётся схемой мониторинга или ШИМ-контроллером (широтно-импульсная модуляция, применяемая во всех современных импульсных БП, из-за чего они и получили своё название, английская аббревиатура – PWM, знакомая по современным кулерам – для управления их частотой вращения подаваемый на них ток модулируется подобным образом.) Диаграмма подачи сигнала Power Good согласно спецификации ATX12V. VAC — входящее переменное напряжение, PS_ON# — сигнал «power on», который подаётся при нажатии кнопки включения на системном блоке. «O/P» — сокращение для «operating point», т.е. рабочее значение. И PWR_OK — это и есть сигнал Power Good. T1 меньше чем 500 мс, T2 находится между 0.1 мс и 20 мс, T3 находится между 100 мс and 500 мс, T4 меньше или равно 10 мс, T5 больше или равно 16 мс и T6 больше или равно 1 мс. Защита в обоих случаях реализована при помощи одной и той же схемы, мониторящей выходные напряжения +12В, +5В и 3.3В и отключающей БП в случае если одно из них окажется выше (OVP — Over Voltage Protection) или ниже (UVP — Under Voltage Protection) определённого значения, которое также называют «точкой срабатывания». Это основные типы защиты, которые в настоящее время присутствуют фактически во всех блоках питания, более того, стандарт ATX12V требует наличия OVP. Некоторую проблему составляет то, что и OVP, и UVP обычно сконфигурированы так, что точки срабатывания находятся слишком далеко от номинального значения напряжения и в случае с OVP это является прямым соответствием стандарту ATX12V:
Выход	Минимум	Обычно	Максимум
+12 V	13. 4 V	15.0 V	15.6 V
+5 V	5.74 V	6.3 V	7.0 V
+3.3 V	3.76 V	4.2 V	4.3 V

Выход	Минимум	Обычно	Максимум
+12 V	13.1 V	13.8 V	14.5 V
+5 V	5.7 V	6.1 V	6.5 V
+3.3 V	3.7 V	3.9 V	4.1 V

Выход	Минимум	Обычно	Максимум
+12 V	8. 5 V	9.0 V	9.5 V
+5 V	3.3 V	3.5 V	3.7 V
+3.3 V	2.0 V	2.2 V	2.4 V

Другие микросхемы предоставляют другой набор точек срабатывания.

И ещё раз напоминаем вам, насколько далеко от нормальных значений напряжения обычно сконфигурированы OVP и UVP. Для того, чтобы они сработали, блок питания должен оказаться в весьма сложной ситуации. На практике, дешёвые БП, не имеющие кроме OVP/UVP других типов защиты, выходят из строя раньше, чем срабатывает OVP/UVP.

В случае с этой технологией (англоязычная аббревиатура OCP — Over Current Protection) есть один вопрос, который следовало бы рассмотреть более подробно. По международному стандарту IEC 60950-1 в компьютерном оборудовании ни по одному проводнику не должно передаваться более 240 Вольт-ампер, что в случае с постоянным током даёт 240 Ватт. Спецификация ATX12V включает в себя требование о защите от превышения по току во всех цепях. В случае с наиболее нагруженной цепью 12Вольт мы получаем максимально допустимый ток в 20Ампер. Естественно, такое ограничение не позволяет изготовить БП мощностью более 300Ватт, и для того, чтобы его обойти, выходную цепь +12В стали разбивать на две или более линий, каждая из которых имела собственную схему защиты от перегрузки по току. Соответственно, все выводы БП, имеющие +12В контакты, разбиваются на несколько групп по количеству линий, в некоторых случая на них даже наносится цветовая маркировка, чтобы адекватно распределять нагрузку по линиям.

Однако во многих дешёвых БП с заявленными двумя линиями +12В на практике используется только одна схема защиты по току, а все +12В провода внутри подключаются к одному выходу. Для того, чтобы реализовать адекватную работу такой схемы, защита от нагрузки по току срабатывает не при 20А , а при, например, 40А, и ограничение максимального тока по одному проводу достигается тем, что в реальной системе нагрузка в +12В всегда распределена по нескольким потребителям и ещё большему количеству проводов.

Более того, иногда разобраться, используется ли в данном конкретном БП отдельная защита по току для каждой линии +12В можно, только разобрав его и посмотрев на количество и подключение шунтов, используемых для измерения силы тока (в некоторых случаях количество шунтов может превышать количество линий, поскольку для измерения силы тока на одной линии могут использоваться несколько шунтов).

Различные типы шунтов для измерения силы тока.

Ещё одним интересным моментом является то, что в отличие от защиты от повышенного/пониженного напряжения допустимый уровень тока регулируется производителем БП, путём подпаивания резисторов того или иного номинала к выходам управляющей микросхемы. А на дешёвых БП, несмотря на требования стандарта ATX12V, эта защита может быть установлена только на линии +3.3В и +5В, либо отсутствовать вовсе.

Как следует из её названия (OTP — Over Temperature Protection), защита от перегрева выключает блок питания, если температура внутри его корпуса достигает определённого значения. Ей оснащены далеко не все блоки питания.

В блоках питания можно увидеть термистор, прикреплённый к радиатору (хотя в некоторых БП он может быть припаян прямо к печатной плате). Этот термистор соединён с цепью управления скоростью вращения вентилятора, он не используется для защиты от перегрева. В БП, оборудованных защитой от перегрева, обычно используется два термистора – один для управления вентилятором, другой, собственно для защиты от перегрева.

В качестве англоязычного названия встречаются аббревиатуры OPP — Over Power Protection или OLP — Over Load Protection )Это опциональный вид защиты, реализуемый при помощи PWM-контроллера или микросхемы мониторинга, а на БП с активным PFC – контроллером PFC. В любом случае, мониторингу подвергается количество тока, который БП потребляет из электрической сети. Если его величина превосходит определённое значение, БП отключается.

Защита от короткого замыкания (SCP — Short Circuit Protection) – вероятно, самая старая из подобных технологий, потому что её очень легко реализовать при помощи пары транзисторов, не задействуя микросхему мониторинга. Эта защита обязательно присутствует в любом БП и отключает его в случае короткого замыкания в любой из выходных цепей, во избежание возможного пожара.

Это не совсем «защита» (NLO — No Load Operation), а просто конструктивная особенность, позволяющая БП включаться и работать без нагрузки на его выходах.

Это видео может оказаться неприемлемым для некоторых пользователей.

Выполните вход, чтобы подтвердить свой возраст.

Очередь просмотра

Очередь

• Удалить все
• Отключить

Хотите сохраните это видео?

• Пожаловаться

Пожаловаться на видео?

Выполните вход, чтобы сообщить о неприемлемом контенте.

Понравилось?

Не понравилось?

Защита от кз и перегрева блока питания или зарядного устройства работает во всем диапазоне выходного напряжения.( от 0 до 24 вольт)
В этой части попытаюсь, как могу, рассказать про настройку и работу защиты от короткого замыкания и защиту по температуре в регулируемом блоке питания.
Как это работает можно посмотреть в первой части ( лабораторный бп из компьютерного АТХ ч.1). Работа защиты от кз на холостом ходу: с 07.00 по 08.30 минуты. Под нагрузкой с 09.40 по 15.30 минуты. Работа защиты по температуре с 36.00 по 38.40 минуты.

Тема не нова и изъедена вдоль и поперек. Но все же, внесу свои пару копеек.
Предыстория такова, переделывал АТХ БП под свои нужды, — от питания ардуинки до нагрузки в 300-400 вт. Естественно по невнимательности (неосторожности) периодически коротил выход БП и палил силовую часть.
Порывшись в инете нашел множество простых схем защиты от КЗ собранных на биполярных транзисторах. Но они не устроили, т.к. нижний порог срабатывания лежал до границы используемого напряжения. Сложные схемы собирать не хотелось…
В одном их БП сделал регулировку по току, и ограничение в 10 А ( компаратор на ШИМе), от КЗ также вылетели силовые транзисторы (не сработало ограничение).
И тут пришла идея использовать напряжение падения на шунте и управление мертвым временем ШИМа. В нете толком ничего схожего не нашел, пришлось выдумывать самому.

Схема собрана из того что было под рукой.
В основе компаратор lm393 (точнее только его половина), на положительный вход подается уровень падения напряжения на шунте, на отрицательном — переменником выставляем напряжение срабатывания в эквиваленте тока нагрузки. Выход компаратора подтягиваем резистором к плюсу для получения положительного напряжения. Транзистор по схеме можно не использовать, но с ним работает лучше, сигнал подается на 4 ногу ШИМ (можно использовать другие ноги, например 3) контроллера, что приводит к уменьшению скважности ШИма. Схема также функционирует как защитная от превышения по мощности.
По факту такая схема работает не совсем по феншую, КЗ привод в зацикливание TLки т.к. скважность после падения, тут же растет и опять падает, все это происходит с большой скоростью, но схема работает и уберегла не одну пару силовых транзисторов. Из минусов, необходимо убирать конденсатор «плавного пуска», обычно стоит в цепи 4-14 нога, иначе скорость срабатывания существенно уменьшится.
Питание от внутреннего источника на 5в.
Номинал элементов приведен с расчетом питания 5в.
r1 — 1 ком
r2 — 100 ком (в схему защиты от КЗ не входит присутствует на плате БП)
r3 — в моем случае многооборотный подстроечник на 10 ком, можно поставить меньше, будет более точная регулировка, но точности на 10 ком хватает с головой.
rh — любой мощный резистор 0.1 ом, в моем случае шунт на 10а (75 мв).
vt1 — c3199-y, можно любой другой эквивалент NPN
LM393 — сдвоенный компаратор, в схеме используется только один, второй можно использовать например для защиты от переплюсовки, принцип работы такой же, только определение падения напряжения в обратном направлении, скажем 0.5а, выходной сигнал управляет полевым транзистор в силовой цепи.
Этот компаратор (или эквиваленты) уже стоят в большинстве БП АТХ, поэтому их можно не выпаивать, а собрать схему защиты.
Не желательно выставлять защиту в передел возможности БП, необходимо оставлять запас процентов 30, например БП может выдать 20а, то защиту выставить скажем на 15а.

Универсальные блоки питания для ноутбуков.

Каталог товаров

Аккумуляторы

Блоки питания

Автомобильные блоки питания (автоадаптеры)

Кабели, переходники

Клавиатуры

Матрицы

Запчасти для ноутбуков

Конфигуратор оборудования

Новости компании:

01.07.2022 Изменение в режиме работы офиса.

Уважаемые покупатели!
Начиная с 4 июля наш офис работает по новому графику.

07. 06.2022 С Днем России!

Поздравляем с Днем России!
Режим работы нашего офиса в праздничные дни:
13 июня офис нашей компании не работает!

28.04.2022 С Праздником Весны и Труда и Днем Победы!

Поздравляем с Праздником Весны и Труда и Днем Победы!
Режим работы нашего офиса в праздничные дни:
С 30 апреля по 3 мая и с 7 по 10 мая офис нашей компании не работает.
4, 5 и 6 мая — рабочие дни.



               Универсальные блоки питания предназначены для питания электрических приборов и оборудования от стационарной электросети. Они преобразуют сетевое переменное напряжение 220 вольт 50 Герц в постоянное стабилизированное.

Все современные блоки питания для ноутбуков изготавливаются по схеме без сетевого трансформатора с применением принципа импульсного преобразования  напряжения. Универсальные блоки питания изготавливаются также именно по этой схеме.

Универсальные блоки питания позволяют получать на выходе несколько значений напряжений. Как правило это от 12 Вольт до 24 Вольт. Такие адаптеры можно использовать для различных моделей ноутбуков разных производителей. В комплекте с ними идут различные разъемы для подключения к большинству современных ноутбуков.

В подавляющее большинство универсальных блоков питания для ноутбуков, как и в обычные блоки питания для ноутбуков, встроена защита от короткого замыкания и от перегрузки.

Внимание! При использовании универсальных блоков питания для ноутбуков запрещается:

1. Подключать универсальный блок питания к электрической сети с напряжением или частотой находящейся за пределами допустимого диапазона. Допустимый диапазон входного напряжения указывается на этикетке адаптера. В противном случае универсальный блок питания может перегореть.

2. Подключать универсальный блок питания к устройству-потребителю, входное напряжение которого отличается от выходного напряжения блока питания. Это может привести к выходу из строя как блока питания, так и устройства-потребителя. Выходное напряжение блока питания указано на его этикетке. Входное напряжение питания устройства-потребителя можно узнать в инструкции к этому устройству или также на одной из этикеток на его корпусе.

3. Подключать универсальный блок питания к устройству-потребителю, максимальный потребляемый ток (или мощность) которого превышает допустимый выходной ток блока питания. В том случае блок питания может выйти его из строя.

4. Подключать универсальный блок питания к устройству-потребителю, полярность напряжения на входной разъеме питания которого не соответствует полярности выходного разъема блока питания. Подача напряжения обратной полярности приведет к повреждению устройства-потребителя, а также и адаптера питания. Информацию о полярности разъема блока питания можно найти на его этикетке. Информацию о полярности разъема устройства-потребителя Вы  можно узнать в инструкции к этому устройству или также на одной из этикеток на его корпусе.

5. Накрывать чем-либо работающий универсальный блок питания, помещать его в ограниченное пространство без доступа вентиляции.  При работе все блоки питания нагреваются. Температура работающего блока питания может превышать 50 градусов по Цельсию.

6. Замыкать накоротко выходные контакты универсального блока питания. Большинство блоков питания снабжены защитой от короткого замыкания, но все же, во избежание повреждения, этого делать не стоит.

7. Разбирать универсальный блок питания или производить самостоятельный ремонт. Внутри корпуса могут быть элементы под высоким напряжением.



При использовании некоторых универсальных блоков питания для ноутбука необходимо выставить правильно выходное напряжение. Для некоторых моделей выходное напряжение выставляется автоматически при подключении нужного типа разъема. В первом случае нужно установить переключатель напряжения на универсальном блоке питания в положение, подходящее к модели Вашего ноутбука. Это напряжение можно прочитать на этикетках ноутбука или штатного блока питания к нему. В комплекте поставки также обычно бывают фиксаторы для рычажка переключения напряжения на универсальном блоке питания для ноутбука. Мы настоятельно рекомендуем зафиксировать ими выставленное на адаптере напряжение.

После этого нужно подобрать тот разъем, который соответствует гнезду питания в Вашем ноутбуке. К этому необходимо отнестись очень внимательно. Так как при не правильном  выборе разъема Вы или не сможете подсоединить блок питания или будет не надежным. Подключите выбранный разъем к универсальному блоку питания и к ноутбуку.

После этого можно подключать универсальный блок питания к стационарной сети электропитания.

По индикатору питания на ноутбуке Вы можете убедиться в том,  что ноутбук получает питание от внешнего источника.



Внимание! При использовании материалов сайта ссылка на www.MirBatt.ru обязательна.

Возврат к списку

Защита регулируемого блока питания — govorun-otveti.ru

Надёжная токовая защита для БП и ЗУ на IR2153 и электронном трансформаторе.

Автор: Blaze, [email protected]
Опубликовано 09.02.2016
Создано при помощи КотоРед.

На создание данной статьи меня спровоцировал опыт создания блоков питания и зарядных устройств на основе простых импульсных блоков питания, которыми являются как иип на IR2153, так и переделанный различными способами под блок питания электронный трансформатор. Данные источники питания являются простыми, нестабилизированными импульсными блоками питания без каких-либо защит. Не смотря на данные недостатки, такие источники питания довольно просты в изготовлении,не требуют сложной настройки, времени на создание такого блока питания требуется меньше чем на полный ШИМ БП с узлами стабилизации и защиты.

Обьединив такой блок питания и простейший ШИМ- регулятор на NE555, получам регулируемый блок питания как для экспирементов, так и для зарядки АКБ. Радости нашей нет предела до того момента, пока данный девайс не попробовать на искру, или по ошибке, размышляя над созданием очередного аппарата перепутать полярность заряжаемого АКБ. Окрикивая громким хлопком и орошая едким дымом помещение,в котором произошол данный конфуз, изобретение сообщает нам, что простой импульсный блок питания, который собран по упрощённо-ознакомительной схеме не может быть надёжным.

Тут пришла мысль о том, чтобы найти не просто ввести тот или инной узел защиты в конкретный экземпляр блока питания, а найти или создать универсальную быстродействующую схему, которую можно внедрять в любой вторичный источник питания.

Требования к узлу защиты:

-плата защиты должна занимать мало места

-работоспособной при больших токах нагрузки

-высокая скорость срабатывания

Одним из заинтересовавших вариантов была такая схема, найденная в интерете:

При замыкании выхода данной схемы, разряжается ёмкость затвора VT1 через диод VD1, что приводит к закрытию VT1 и ток через транзистор не протекает, блок питания остаётся целым и невредимым. Но что же произойдёт если на выход данной схемы подключить нагрузку, в 300вт, когда наш иип может выдать всего 200вт? Не смотря на то что у нас присутствует схема защиты, замученный блок питания снова взрывается.

Недостатки данной схемы:

1. Необходимо точно подбирать сопротивление шунта, чтобы максимально допустимый ток блока питания создал такое падение напряжения на выбранном шунте, при котором VT2, открываясь полностью закроет VT1.

2. В данной схеме может наступить момент, когда ток проходящий через шунт, приоткроет VT2, вследствии чего VT1 начнёт закрываться и останется в таком состоянии, что будет недозакрыт, а учитывая что через VT1 протекает немалый ток, то данный линейный режим вызовет его сильный перегрев, врезультате которого VT1 будет пробит.

В блоке питания на IR2153 однажды применял триггерную защиту, остался доволен её работой. Прицепим к схеме триггерной защёлки на комплиментарной паре транзисторов шунт в качестве датчика тока и n-канальный транзистор в роли ключевого элемента получаем такую схему:

После подачи питания на схему, транзистор Q3, через светодиод и R4 открывается, стабилитрон D3 ограничивает напряжение на затворе полевого транзистора. D4 защищает Q3 от выбросов высокого напряжения, при подключении индуктивной нагрузки (электродвигатель). На паре транзисторов Q1, Q2 собран аналог тиристора. Ток, протекающий через шунт R1, вызывает падение напряжения, которое с движка переменного резистора R10, и цепочку R2, С2, поступает на базу транзистора Q2. Величину напряжения с шунта, которое пропорционально току, протекающему через этот шунт можно регулировать прерменным резистором R10. В момент, когда напряжение на базе Q2 станет больше 0.5-0.7в транзистор Q2 начнёт открываться, тем самым открывая Q1, в свою очередь транзистор Q1открываясь, будет открывать Q2. Данный процесс происходит очень быстро, за доли секунды транзисторы откроют друг друга и останутся в таком устойчивом состоянии. Через открытый аналог тиристора затвро Q3, а также резистор R4 окажутся подключены к общему проводнику схемы, что приведёт к закрытию Q3 и свечение светодиода D1 сообщит о том что сработала защита. Снять защиту можно как отключив кратковременно питание, так и кратковременным нажатием на кнопку S1.

Универсальная схема защиты была создана и проверена в работе, шунт R1 был составлен из двух резисторов 0.22 Ом 5Вт. Остался последний шаг — вводим в нвшу схему защиту от переполюсовки клемм АКБ.

Схема с защитой от переполюсовки :

Наша схема дополнилась диодом D2, резисторами R6, R5. Кнопка S1 была убрана из схемы по причине того, что при срабатывании защиты она не выводила схему из защиты, после доработки.

Токовая защита осталась без изменений, снять защиту можно отключив питание на 2-3 секунды. При подключении к выходу схемы АКБ, перепутав полярность, напряжение с АКБ через диод D2, резистор R6 поступает на базу Q2, срабатывает защита Q3 закрывается, светодиод D1 сигнализирует о срабатывании защиты.

На этой волне я заканчиваю поиски защиты для своих простых иип. Работой своих схем доволен, надеюсь они пригодятся и вам.

Т.е. можно сделать БП с точкой срабатывания OVP по +12В на 15.6В, или +5В на 7В и он всё ещё будет совместим со стандартом ATX12V.

Такой блок питания будет длительное время выдавать , допустим, 15В вместо 12В без срабатывания защиты, что может привести к выходу из строя компонентов ПК.

С другой стороны, стандарт ATX12V чётко оговаривает, что выходные напряжения не должны отклоняться более чем на 5% от номинального значения, но при этом OVP может быть конфигурирована производителем БП на срабатывание при отклонении в 30% по линиям +12В и +3.3В и в 40% — по линии +5В.

Производители выбирают значения точек срабатывания используя ту или иную микросхему мониторинга или ШИМ-контроллера, потому что значения этих точек жёстко заданы спецификациями той или иной конкретной микросхемы.

Как пример возьмём популярную микросхему мониторинга PS223, которая используется в некоторых блоках питания, которые до сих присутствуют на рынке. Эта микросхема имеет следующие точки срабатывания для режимов OVP и UVP:

Сменить шрифт на обычный	короткая ссылка на новость: ↑ следующая новость | предыдущая новость ↓
Когда мы включаем блок питания, напряжения на выходе не сразу достигают нужного значения, а примерно через 0. 02 секунды, и чтобы исключить подачу пониженного напряжения на компоненты ПК, существует специальный сигнал «power good», также иногда называемый «PWR_OK» или просто «PG», который подаётся, когда напряжения на выходах +12В, +5В и +3.3В достигают диапазона корректных значений. Для подачи этого сигнала выделена специальная линия на ATX разъёме питания, подключаемого к материнской плате (№8, серый провод). Читайте также:  Играть в мобильную аватарию на компьютер Ещё одним потребителем этого сигнала является схема защиты от подачи пониженного напряжения (UVP) внутри БП , о которой ещё пойдёт речь – если она будет активна с момента включения на БП, то она просто не даст компьютеру включиться, сразу отключая БП, поскольку напряжения будут заведомо ниже номинальных. Поэтому эта схема включается только с подачей сигнала Power Good. Этот сигнал подаётся схемой мониторинга или ШИМ-контроллером (широтно-импульсная модуляция, применяемая во всех современных импульсных БП, из-за чего они и получили своё название, английская аббревиатура – PWM, знакомая по современным кулерам – для управления их частотой вращения подаваемый на них ток модулируется подобным образом. ) Диаграмма подачи сигнала Power Good согласно спецификации ATX12V. VAC — входящее переменное напряжение, PS_ON# — сигнал «power on», который подаётся при нажатии кнопки включения на системном блоке.»O/P» — сокращение для «operating point», т.е. рабочее значение. И PWR_OK — это и есть сигнал Power Good. T1 меньше чем 500 мс, T2 находится между 0.1 мс и 20 мс, T3 находится между 100 мс and 500 мс, T4 меньше или равно 10 мс, T5 больше или равно 16 мс и T6 больше или равно 1 мс. Защита в обоих случаях реализована при помощи одной и той же схемы, мониторящей выходные напряжения +12В, +5В и 3.3В и отключающей БП в случае если одно из них окажется выше (OVP — Over Voltage Protection) или ниже (UVP — Under Voltage Protection) определённого значения, которое также называют «точкой срабатывания». Это основные типы защиты, которые в настоящее время присутствуют фактически во всех блоках питания, более того, стандарт ATX12V требует наличия OVP. Некоторую проблему составляет то, что и OVP, и UVP обычно сконфигурированы так, что точки срабатывания находятся слишком далеко от номинального значения напряжения и в случае с OVP это является прямым соответствием стандарту ATX12V:
Выход	Минимум	Обычно	Максимум
+12 V	13. 4 V	15.0 V	15.6 V
+5 V	5.74 V	6.3 V	7.0 V
+3.3 V	3.76 V	4.2 V	4.3 V

Выход	Минимум	Обычно	Максимум
+12 V	13.1 V	13.8 V	14.5 V
+5 V	5.7 V	6.1 V	6.5 V
+3.3 V	3.7 V	3.9 V	4.1 V

Выход	Минимум	Обычно	Максимум
+12 V	8.5 V	9. 0 V	9.5 V
+5 V	3.3 V	3.5 V	3.7 V
+3.3 V	2.0 V	2.2 V	2.4 V

Другие микросхемы предоставляют другой набор точек срабатывания.

И ещё раз напоминаем вам, насколько далеко от нормальных значений напряжения обычно сконфигурированы OVP и UVP. Для того, чтобы они сработали, блок питания должен оказаться в весьма сложной ситуации. На практике, дешёвые БП, не имеющие кроме OVP/UVP других типов защиты, выходят из строя раньше, чем срабатывает OVP/UVP.

В случае с этой технологией (англоязычная аббревиатура OCP — Over Current Protection) есть один вопрос, который следовало бы рассмотреть более подробно. По международному стандарту IEC 60950-1 в компьютерном оборудовании ни по одному проводнику не должно передаваться более 240 Вольт-ампер, что в случае с постоянным током даёт 240 Ватт. Спецификация ATX12V включает в себя требование о защите от превышения по току во всех цепях. В случае с наиболее нагруженной цепью 12Вольт мы получаем максимально допустимый ток в 20Ампер. Естественно, такое ограничение не позволяет изготовить БП мощностью более 300Ватт, и для того, чтобы его обойти, выходную цепь +12В стали разбивать на две или более линий, каждая из которых имела собственную схему защиты от перегрузки по току. Соответственно, все выводы БП, имеющие +12В контакты, разбиваются на несколько групп по количеству линий, в некоторых случая на них даже наносится цветовая маркировка, чтобы адекватно распределять нагрузку по линиям.

Читайте также:  Готика 3 карлен где искать

Однако во многих дешёвых БП с заявленными двумя линиями +12В на практике используется только одна схема защиты по току, а все +12В провода внутри подключаются к одному выходу. Для того, чтобы реализовать адекватную работу такой схемы, защита от нагрузки по току срабатывает не при 20А , а при, например, 40А, и ограничение максимального тока по одному проводу достигается тем, что в реальной системе нагрузка в +12В всегда распределена по нескольким потребителям и ещё большему количеству проводов.

Более того, иногда разобраться, используется ли в данном конкретном БП отдельная защита по току для каждой линии +12В можно, только разобрав его и посмотрев на количество и подключение шунтов, используемых для измерения силы тока (в некоторых случаях количество шунтов может превышать количество линий, поскольку для измерения силы тока на одной линии могут использоваться несколько шунтов).

Различные типы шунтов для измерения силы тока.

Ещё одним интересным моментом является то, что в отличие от защиты от повышенного/пониженного напряжения допустимый уровень тока регулируется производителем БП, путём подпаивания резисторов того или иного номинала к выходам управляющей микросхемы. А на дешёвых БП, несмотря на требования стандарта ATX12V, эта защита может быть установлена только на линии +3.3В и +5В, либо отсутствовать вовсе.

Как следует из её названия (OTP — Over Temperature Protection), защита от перегрева выключает блок питания, если температура внутри его корпуса достигает определённого значения. Ей оснащены далеко не все блоки питания.

В блоках питания можно увидеть термистор, прикреплённый к радиатору (хотя в некоторых БП он может быть припаян прямо к печатной плате). Этот термистор соединён с цепью управления скоростью вращения вентилятора, он не используется для защиты от перегрева. В БП, оборудованных защитой от перегрева, обычно используется два термистора – один для управления вентилятором, другой, собственно для защиты от перегрева.

В качестве англоязычного названия встречаются аббревиатуры OPP — Over Power Protection или OLP — Over Load Protection )Это опциональный вид защиты, реализуемый при помощи PWM-контроллера или микросхемы мониторинга, а на БП с активным PFC – контроллером PFC. В любом случае, мониторингу подвергается количество тока, который БП потребляет из электрической сети. Если его величина превосходит определённое значение, БП отключается.

Защита от короткого замыкания (SCP — Short Circuit Protection) – вероятно, самая старая из подобных технологий, потому что её очень легко реализовать при помощи пары транзисторов, не задействуя микросхему мониторинга. Эта защита обязательно присутствует в любом БП и отключает его в случае короткого замыкания в любой из выходных цепей, во избежание возможного пожара.

Это не совсем «защита» (NLO — No Load Operation), а просто конструктивная особенность, позволяющая БП включаться и работать без нагрузки на его выходах.

Здравствуйте, друзья! Лабораторный блок питания является прибором первой необходимости для начинающего радиолюбителя и по этому я хочу представить вашему вниманию свою новую самоделку. Очень простой и надежный лабораторный блок питания с регулятором напряжения от 1,5 до 30 вольт, максимальной силой тока 5А и защитой от короткого замыкания с звуковой сигнализацией. Источником питания для приведенной ниже схемы может служить любой трансформатор или импульсный блок питания, например от ноутбука с выходным напряжением от 16 до 40 вольт и максимальной силой тока до 5А.

Схема лабораторного блока питания 1,5-30В 5А с защитой от КЗ

Как работает блок питания?

Напряжение от источника питания проходя через диодный мост Br1 выпрямляется и поступает на регулятор напряжения состоящий из транзистора Т1, резистора R1 и переменного резистора Р1. На выходе из регулятора получается 12 вольт. Этим напряжением постоянно питается вентилятор, реле К1 и вольт амперметр V/A1.

В режиме ожидания от диодного моста Br1 через постоянно замкнутые контакты реле К1 подается напряжение на звуковой сигнализатор короткого замыкания в результате чего в бипере SP1 раздается постоянный звуковой сигнал, что свидетельствует о исправной системе защиты от короткого замыкания.

При кратковременном нажатии кнопки START S1 подается напряжение через резистор R2 на базу транзистора Т2 в результате, чего транзистор Т2 открывается и подает питание на обмотку реле К1, контакты реле К1 переключаются и происходит самоблокировка реле К1. В момент срабатывания реле К1 отключается звуковой сигнализатор короткого замыкания, а в место него подключается регулятор напряжения на микросхеме LM338T. Далее напряжение через шунтирующий диод D2 поступает на выход блока питания. Регуляция напряжения на выходе из блока питания выполняется переменным резистором Р2. Контроль напряжения и силы тока осуществляется вольт амперметром V/A1. В случае короткого замыкания происходит падение напряжения на базе транзистора Т2, транзистор закрывается в следствии чего, контакты реле переключаются. Нагрузка отключается, а на звуковой сигнализатор короткого замыкания подается питание и раздается звуковой сигнал. После устранения короткого замыкания следует кратковременно нажать кнопку START S1 и блок питания снова перейдет в рабочий режим. И так может продолжаться до бесконечности.

Список радиодеталей для сборки лабораторного блока питания:

• Источник питания любой подходящий трансформатор или импульсный блок питания от 16 до 40 вольт
• Транзисторы Т1, Т2 TIP41C, КТ819Г и их аналоги
• Микросхема LM338T на 5А или LM350T на 3А, LM317T на 1,5А все зависит от мощности источника питания
• Микросхема NE555
• Диодный мост Br1 любой не менее 6А можно заменить диодами.
• Диоды любые D1 0,5А, D2 от 1,5А до 10А зависит от нагрузки возможно параллельное соединение диодов
• Конденсаторы С1, С2, С4 100нф, С3 470мкф 35в, С5 1000мкф 50в
• Резисторы R1, R4 1k, R2 5,1k, R3 270, R5 10k, R6 330, R7 150, R8 200
• Переменные резисторы Р1 10К, Р2 5К
• Реле SRD12VDC-SL-C 12В 10А
• Кнопка START S1 без фиксации на замыкание
• Вентилятор М1 от компьютера
• Бипер SP1 от компьютера или маленький динамик
• Вольт амперметр китайский универсальный с Alliexpress

Читайте также:  Ворд сквозные строки в таблице

Внимание: При сборке лабораторного блока питания не изменяйте номиналы конденсаторов С1, С4, С5 иначе не будет срабатывать система защиты от короткого замыкания.

Цоколевка применяемых транзисторов

Возможно вам это пригодиться…

Все детали следует разместить на печатной плате изготовленной по лазерно-утюжной технологии.

Печатная плата лабораторного блока питания 1,5-30В 5А с защитой от КЗ

Как настроить блок питания?
Схема лабораторного блока очень простая, но все равно требуется небольшая настройка. Поставьте переменный резистор Р1 в среднее положение. Включите блок питания в сеть, подключите мультиметр параллельно вентилятору, резистором Р1 установите напряжение 12 вольт. Резистором R3 регулируется напряжение питания звукового сигнализатора короткого замыкания, смотрите по схеме напряжение на входе сигнализатора должно быть 12 вольт.

Тональность сигнализатора изменяется резистором R4 и конденсатором С2. Громкость регулируется подбором резистора R6. Порог срабатывания системы защиты от короткого замыкания подбирается резистором R2. Напряжение на выходе из блока питания изменяется переменным резистором Р2 его ручка выведена на лицевую панель блока питания.

В процессе работы транзистор Т1, микросхема LM338T и диодный мост будут сильно нагреваться, поэтому их следует установить на радиатор, перед установкой обязательно изолировать от радиатора. Как это сделать читайте здесь: Как изолировать транзисторы от радиатора?

Для контроля напряжения и силы тока лучше всего установить вот такой универсальный вольт амперметр.

Кстати, его надо откалибровать. С обратной стороны прибора находится два маленьких переменных резистора один отвечает за вольтаж, второй за ампераж. Делаем так, подключаем параллельно к выходу блока питания мультиметр, включаем в режим вольтметра и сравниваем показания приборов, если показания не соответствуют крутим переменный резистор в разные стороны, чтобы добиться наиболее точных показаний прибора. Чтобы откалибровать амперметр переключите мультиметр в режим амперметра. К блоку питания подключите лампочку последовательно с мультиметром и сверьте показания приборов.

Все компоненты лабораторного блока питания легко помещаются в корпусе от компьютерного блока питания.

Так выглядит готовое устройство. Для чего я установил два выключателя и кнопку на крыше блока питания? Красный выключатель сеть, он отключает трансформатор от сети 220В. Синяя кнопка START предназначена для перевода блока питания в рабочий режим.

Черный выключатель линия, чтобы отключать потребители от блока питания без откручивания проводов от разъемов. Справа два разъема типа «Banana» для подключения потребителей. На передней панели находится переменный резистор Р2 для регулировки выходного напряжения. И очень важная деталь это универсальный вольт амперметр.

В своем лабораторном блоке питания я установил трансформатор на 1,5 ампера. Его мощности вполне хватает, чтобы зарядить небольшой 12 вольтовый аккумулятор от бесперебойника емкостью 7А, его я установил на аккумуляторный шуруповерт. Если вы хотите собрать мощное зарядное устройство для автомобильного аккумулятора своими руками, тогда надо увеличить мощность лабораторного блока питания до 10 ампер.

Как увеличить мощность лабораторного блока питания до 10 ампер?

Чтобы увеличить мощность лабораторного блока питания достаточно параллельно микросхеме LM388T подключить мощный 12 амперный транзистор MJE13009. И соответственно заменить источник питания на более мощный трансформатор или импульсный блок питания. Схема будет выглядеть так.

Схема лабораторного блока питания 1,5-30В 10А с защитой от КЗ

Печатная плата будет выглядеть так.

Печатная плата лабораторного блока питания 1,5-30В 10А с защитой от КЗ

А для любителей чего либо измерять, я решил снять пару осциллограмм в разных режимах работы блока питания.

На этой осциллограмме напряжение на выходе из блока питания снижено до 12 вольт.

Осциллограмма трансформаторного лабораторного блока питания. Напряжение на выходе 12 вольт.

А здесь максимальное напряжение на выходе из блока питания 25 вольт.

Осциллограмма трансформаторного лабораторного блока питания. Напряжение на выходе 25 вольт.

P. S. Все схемы и печатные платы в этой статье я разработал самостоятельно. И прежде чем написать я убедился в 100% работоспособности лабораторного блока питания во всех режимах. Если у вас, что то не получилось, проверьте все ли вы сделали правильно…

Друзья, желаю вам удачи и хорошего настроения! До встречи в новых статьях!

Рекомендую посмотреть видеоролик о том, как работает лабораторный блок питания.

Электроника своими руками — качественные электронные комплекты, электронные проекты, электронные схемы, FM-передатчики, ТВ-передатчики, стереопередатчики

Точный LC Meter . 9000. 9000. jpg»> 9003 7 . 9003 9000. 9003 9000. 9000. .0018 //http://electronics-diy.com/esr-meter.php ?> Измеритель ESR / Тестер транзисторов / Измеритель LC — это удивительный мультиметр с автоматическим выбором диапазона, который автоматически идентифицирует и анализирует компоненты. проходит тестирование. Он измеряет значения ESR, емкость (100 пФ — 20 000 мкФ), индуктивность (10 мкГн — 20 Гн), сопротивление (0,1 Ом — 20 МОм), тестирует множество различных типов транзисторов, таких как NPN, PNP, FET, MOSFET, тиристоры, SCR, симисторы. и много типов диодов. Он также анализирует характеристики транзистора, такие как напряжение и коэффициент усиления. Это незаменимый инструмент для устранения неполадок и ремонта электронных схем. jpg»>  60MHz Frequency Meter / Counter //http://electronics-diy.com/50MHz_Frequency_Meter_Counter.php ? > Частотомер/счетчик измеряет частоту от 10 Гц до 60 МГц с разрешением 10 Гц. Это очень полезное стендовое испытательное оборудование для тестирования и определения частоты различных устройств с неизвестной частотой, таких как генераторы, радиоприемники, передатчики, функциональные генераторы, кристаллы и т. д. 9000. & NBSPLOLTMETERMETER 42 42 9004.10.LETER.MELTERMETMETER .METMETMETER .LETMETMETER . ?> Вольтметр Амперметр может измерять напряжение до 100 мВ и ток до 10 А с разрешением 10 мА. Это идеальное дополнение к любому источнику питания, зарядным устройствам и другим электронным устройствам, где необходимо контролировать напряжение и ток.

1Hz — 2MHz XR2206 Function Generator //http://electronics-diy. com/function-generator -xr2206.php ?> 1 Гц — 2 МГц Генератор функций XR2206 создает высококачественные синусоидальные, прямоугольные и треугольные сигналы высокой стабильности и точности. Выходные сигналы могут быть модулированы как по амплитуде, так и по частоте. Выход 1 Гц — 2 МГц Функциональный генератор XR2206 может быть подключен непосредственно к счетчику 60 МГц для установки точной выходной частоты.

USB IO BOARD 9 9005./DHLORD.IASTIORD 9004.ICS/ILORD.IAST./DISTERTARD. USB IO Board — это миниатюрная впечатляющая плата ввода-вывода с микроконтроллером PIC18F2455 / PIC18F2550. При подключении к компьютеру плата ввода-вывода будет отображаться как COM-порт RS232. Вы можете управлять 16 отдельными контактами ввода-вывода микроконтроллера, отправляя простые последовательные команды. Плата USB IO питается от USB-порта и может обеспечить мощность до 500 мА для ваших проектов. USB IO Board совместима с макетом.

Stereo FM Transmitter //BA1404_Stereo_FM_Transmitter.php ?> High quality BA1404 Stereo FM Transmitter with crystal clear стереозвук, отличная стабильность частоты и хороший диапазон передачи.

Усилитель для наушников Audiophile Sackphile Soundopier, как это, так и для этого, так же, как и у вас Soundtope, так же, как и для аудиофильных наушников. MP3-плеер, Raspberry Pi, XBOX, SONY Playstation и т. д. В комплекте используются высококачественные аудиокомпоненты, такие как операционный усилитель Burr Brown OPA2132/OPA2134, потенциометр регулировки громкости ALPS, разветвитель шины TI TLE2426, конденсаторы Panasonic FM со сверхнизким ESR 470 мкФ, WIMA. входные и развязывающие конденсаторы и резисторы Vishay Dale. 8-DIP обработанный разъем IC позволяет заменять операционные усилители многими другими микросхемами, такими как OPA2227, OPA2228, двойной OPA132, OPA627 и т. Д. Он достаточно мал, чтобы поместиться в жестяную коробку Altoids, и благодаря низкому энергопотреблению может питаться от одного 9батарея В.

USB Voltmeter USB Voltmeter is a PC based dual channel voltmeter built around PIC18F2550 microcontroller that measures voltage from 0.00V до 500,00 В с разрешением 10 мВ. USB-вольтметр отправляет измеренные данные на ПК через стандартное USB-соединение, отображая данные на мониторе компьютера. USB-вольтметр с автономным питанием потребляет очень мало тока от USB-порта. Показания напряжения отображаются с помощью прилагаемого программного обеспечения USB Voltmeter.

USB 0-500MHz RF Power Meter USB 0-500MHz RF Power Meter allows to measure RF power of transmitters в дБм, Ваттах (диапазоны нВт, мкВт, мВт и Вт) и напряжении. USB RF Power Meter основан на популярной микросхеме измерителя мощности AD8307 и микроконтроллере PIC18F2550. Просто подключите его к ПК через USB-порт, и показания измерений будут отображаться на компьютере с помощью прилагаемого программного обеспечения USB RF Power Meter. Программные настройки могут быть настроены на использование аттенюатора 10-50 дБм, что позволяет измерять более высокую мощность ВЧ.

9003 USB IO Poard Stick 9003 9003 9002 который можно использовать для управления множеством различных устройств через USB-порт. Его также можно использовать для сбора данных, таких как сбор данных с датчиков, кнопок, измерения напряжения/тока и т. д. Он подключается прямо к USB-порту компьютера, поэтому USB-кабель не требуется.

jpg»> FM-передат 9 9 . Передатчик имеет высокочувствительный микрофон и хорошую стабильность частоты. Может использоваться как жучок, для наблюдения за помещением, прослушивания младенцев, исследования природы и т. д. Частота регулируется с помощью переменной катушки. Поставляется с 9V зажим для батареи. jpg»> MICRO SD MP3 . Новый аудиочип DAC поддерживает карты microSD до 128 ГБ (формат FAT32) и обеспечивает отличное качество звука и базу. 500 МВт FM / VHF -усилитель / Booster Низкая производительность. Модули передатчика Bh2417, Bh2415, 433 МГц и т. д. Микросхема усилителя представляет собой интегральную схему, содержащую несколько транзисторных каскадов и все остальные детали, удобно расположенные в одном небольшом корпусе. Усиление вашего FM-передатчика никогда не было проще, и выходной сигнал также может напрямую управлять транзисторами 2n4427 или 2n3866 для выходной мощности 1 Вт или 5 Вт.   Новейшие электронные комплекты и компоненты Специальная серия: комплект точного LC-метра с зеленой подсветкой ЖК-дисплея — БЕСПЛАТНЫЙ ЧЕХОЛ Комплект измерителя/счетчика частоты 60 МГц — зеленая подсветка ЖК-дисплея 1 Гц — 2 МГц XR2206 Комплект генератора функций Комплект вольтметра-амперметра BA1404 Стерео FM-передатчик HI-FI — специальная серия Комплект Комплект платы ввода-вывода USB AD8307 2×40-контактный отрывной двухрядный штыревой разъем — прямой Ферритовая пластина — 50 МГц Ферритовая пластина — поддерживает частоты 25–300 МГц Разъем USB 3. 0 «папа» 470 мкФ 10 В 10 Полипропиленовый конденсатор 0,33 мкФ 250 В WIMA MKP 10 Полипропиленовый конденсатор 0,22 мкФ 250 В WIMA MKP 10 Полипропиленовый конденсатор 0,1 мкФ 400 В WIMA MKP 10 Полипропиленовый конденсатор WIMA или полипропилен 9P 1 мкФ 2500027 Полипропиленовый конденсатор 1 мкФ 250 В WIMA MKP 10 Полипропиленовый конденсатор 2,2 мкФ 250 В WIMA MKP 10 Микроконтроллер PIC16F628A — SOIC-18 Реле HSR412 Твердотельное реле 400 В 10 A 277 В / 5 В пост. тока SPDT Реле JQC-3FF XT60 60 A Штыревой гнездовой разъем питания Датчик барометрического давления и температуры BMP180 HMC5883L 3-осевой компас-магнитометр XT30 30A, штекер, гнездо, разъем питания 3,5-витковая РЧ индуктор с воздушной катушкой Комплект стерео FM-приемника 1A Зарядное устройство Micro USB LIPO 2200 мкФ, 16 В Конденсатор United Chemi-Con 40-контактный штекерный разъем с механической обработкой 1×4 гнездовой разъем 3–32–5–40 В, 4 А, регулируемый повышающий преобразователь постоянного тока в постоянный USB-последовательный программатор Arduino 76MHz — 110MHz FM Transmitter with Booster ICL8038 — Precision Waveform Generator 10K Stereo Audio Potentiometer 2200uF 10V Panasonic FM Capacitor 1000uF 10V Panasonic FM Capacitor 100uF 25V Panasonic FM Capacitor 220uF 25V Panasonic FM Capacitor 1000uF 6. 3V Panasonic FM Capacitor 47 мкФ 25 В конденсатор Panasonic FM 22 мкФ 50 В конденсатор Panasonic FM 3300 мкФ 16 В конденсатор Panasonic FM 2200 мкФ 6,3 В конденсатор Panasonic FM 2200 мкФ 16 В конденсатор Panasonic 9 FM0027 4700 мкФ 6,3 В Конденсатор Panasonic FM   другие электронные комплекты Галерея   Передатчик на базе BA1404 представляет собой захватывающий продукт, который будет транслировать высококачественный стереосигнал в FM-диапазоне 88–108 МГц. Его можно подключить к любому источнику стереозвука, например к iPhone или компьютеру. Генератор функций XR2206 производит высококачественные синусоидальные, прямоугольные и треугольные сигналы высокой стабильности и точности. Выходные сигналы могут быть модулированы как по амплитуде, так и по частоте. Выходная частота может регулироваться от 1 Гц до 2 МГц. Частотомер/счетчик 60 МГц измеряет частоту от 10 Гц до 60 МГц с разрешением 10 Гц. Это очень полезное стендовое испытательное оборудование для тестирования и определения неизвестной частоты генераторов, радиоприемников, передатчиков, функциональных генераторов, кварцевых кристаллов и т. д. Благодаря встроенному усилителю оно имеет превосходную входную чувствительность. Создайте свой собственный точный LC-метр специальной серии и начните изготавливать на заказ прецизионные катушки и катушки индуктивности. Измеритель позволяет измерять невероятно малые индуктивности, что делает его идеальным инструментом для изготовления всех типов радиочастотных катушек и катушек индуктивности. Он может измерять индуктивность от 10 нГн до 1000 нГн, от 1 мкГн до 1000 мкГн, от 1 мГн до 100 мГн и емкость от 0,1 пФ до 900 нФ. Измеритель Accurate LC разработан для профессионалов, которым требуется беспрецедентная точность измерений, и включает в себя высокоточные компоненты, которые можно найти только в наборах премиум-класса. Беспроводное управление устройствами с помощью 4-канального радиочастотного пульта дистанционного управления. Работает сквозь стены на расстоянии 200 м / 650 футов. Вы можете управлять освещением, вентиляторами, гаражными воротами, роботами, системами безопасности, моторизованными шторами, оконными жалюзи, дверными замками, разбрызгивателями и всем, что только можно придумать. Вольтметр Амперметр может измерять напряжение до 70 В с разрешением 100 мВ и ток до 10 А с разрешением 10 мА. Это идеальное дополнение к любому источнику питания, зарядным устройствам и другим электронным устройствам, где необходимо контролировать напряжение и ток. В измерителе используется микроконтроллер PIC16F876A со встроенным АЦП (аналого-цифровым преобразователем) и ЖК-дисплеем 16×2 с зеленой подсветкой. В схемотехнике используется очень мало компонентов, и ее можно смонтировать на небольшой печатной плате. Счетчик также можно модифицировать и откалибровать с помощью трех кнопок для измерения напряжения выше 70 В и силы тока более 10 А. FM-радиоприемник TDA7000 с усилителем LM386 Опубликовано 7 июня 2022 г. Простая схема и простота сборки FM-радиоприемник TDA7000 с микросхемой усилителя LM386 своими руками. Сборка FM-радио всегда интересна любителям электроники. TDA7000, который интегрирует монофонический FM-радио на всем пути от антенного входа до аудиовыхода. Снаружи ИМС TDA7000 имеется только один перестраиваемый LC-контур гетеродина, несколько недорогих керамических конденсаторов и один резистор. TDA7000 значительно снижает затраты на сборку и настройку после производства, поскольку только схема генератора нуждается в настройке во время производства, чтобы установить пределы настроенного диапазона частот. Полное FM-радио может быть сделано достаточно маленьким, чтобы поместиться внутри калькулятора, прикуривателя, брелка для ключей или даже тонких часов. TDA7000 также может использоваться в качестве приемника в таком оборудовании, как беспроводные телефоны, радиостанции CB, радиоуправляемые модели, пейджинговые системы, звуковой канал телевизора или другие системы демодуляции FM. BA1404 Стерео FM-передатчик с усилителем Опубликовано 4 мая 2022 г. Соберите собственную довольно простую высококачественную стереосхему FM-передатчика, как показано на фотографии. Схема основана на микросхеме BA1404 от ROHM Semiconductors и усилителе S9018 для расширения диапазона передатчика. BA1404 представляет собой монолитный стереофонический FM-модулятор, который имеет встроенные схемы стереомодулятора, FM-модулятора и ВЧ-усилителя. FM-модулятор может работать на частоте от 76 до 108 МГц, а источник питания для схемы может быть от 6 до 12 вольт. Переносной настольный блок питания переменного тока 1–32 В, 0–5 А Опубликовано в среду, 13 апреля 2022 г. Блок питания, который я использовал для питания большинства своих проектов, слишком часто подвергался короткому замыканию. Я фактически убил 2 случайно и нуждался в замене. В моей мастерской лежало много липо-аккумуляторов 18650, поэтому я решил использовать их для создания портативного регулируемого настольного источника питания, который можно было бы легко перемещать и использовать на ходу. Блок питания состоит из повышающего модуля питания постоянного тока, дисплея напряжения и тока, переключателя, подстроечных потенциометров стандартного размера 10K, XT-60 и балансировочного разъема для зарядки массива из 8×4 аккумуляторов 18650. Усилитель FM-передатчика мощностью 1 Вт Опубликовано 30 марта 2022 г. Усилитель FM-передатчика мощностью 1 Вт с разумно сбалансированной конструкцией, предназначенной для повышения радиочастоты в диапазоне 88–108 МГц. Это может считаться довольно чувствительной конфигурацией при использовании с качественными транзисторами ВЧ-усилителя мощности, триммерами и катушками индуктивности. Он предполагает коэффициент усиления мощности от 9 до 12 дБ (от 9 до 15 раз). При входной мощности 0,1 Вт выходная мощность может быть значительно больше 1 Вт. Транзистор Т1 желательно выбирать исходя из входного напряжения. Для напряжения 12В рекомендуется использовать транзисторы типа 2N4427, КТ920А, КТ934А, КТ904, BLX65, 2SC1970, BLY87. Для напряжения 18-24В возможно использование транзисторов типа 2N3866, 2N3553, КТ922А, BLY91, BLX92A. Вы также можете рассмотреть возможность использования 2N2219 с входным напряжением 12 В, однако это даст выходную мощность около 0,4 Вт. Декодер DCC для Arduino Опубликовано 14 марта 2022 г. Эти пакеты данных содержат адрес устройства и набор инструкций, который встроен в виде напряжения переменного тока и подается на железнодорожный путь для управления локомотивами. Большим преимуществом DCC по сравнению с аналоговым управлением постоянным током является то, что вы можете независимо контролировать скорость и направление многих локомотивов на одном и том же железнодорожном пути, а также управлять многими другими осветительными приборами и аксессуарами, используя тот же сигнал и напряжение. Коммерческие декодеры DCC доступны на рынке, однако их стоимость может довольно быстро возрасти, если у вас есть много устройств для управления. К счастью, вы можете самостоятельно собрать простой DCC-декодер Arduino для декодирования DCC-сигнала и управления до 17 светодиодами/аксессуарами на каждый DCC-декодер. Самый простой FM-приемник Опубликовано 1 февраля 2022 г. Это, пожалуй, один из самых простых и маленьких FM-приемников для приема местных FM-станций. Простой дизайн делает его идеальным для карманного FM-приемника. Аудиовыход приемника усиливается микросхемой усилителя LM386, которая может управлять небольшим динамиком или наушниками. Схема питается от трех элементов питания типа ААА или АА. Секция FM-приемника использует два радиочастотных транзистора для преобразования частотно-модулированных сигналов в аудио. Катушка L1 и переменный конденсатор емкостью 22 пФ образуют колебательный контур, который используется для настройки на любые доступные FM-станции. FM-передатчик мощностью 7 Вт Опубликовано 20 января 2022 г. Это сборка известного FM-передатчика под названием Veronica. Передатчик был построен на двух отдельных платах. Первая плата (на фото выше) — это сам передатчик Veronica с выходной мощностью 600 мВт при питании от напряжения 12 В или 1 Вт при питании от напряжения 16 В. Вторая плата представляет собой ВЧ-усилитель мощности, в котором используется транзистор 2SC1971 для усиления выходного сигнала Veronica примерно до 7 Вт. Хотя передатчик может питаться от 9-16 В, рекомендуется, чтобы и передатчик, и усилитель питались от напряжения 12 В, поскольку 600 мВт является верхним пределом для управления транзистором 2SC1971. Простой стереофонический FM-передатчик с использованием микроконтроллера AVR Опубликовано 3 января 2022 г. Не то чтобы стерео много значило для меня вдали от компьютера. Я использую передатчик FM-радиовещания для передачи выходного сигнала моих компьютеров на FM-радио на кухне, в спальне, на подъездной дорожке и в саду. В этих условиях я считаю, что моно достаточно, будь то музыка или радиопрограммы из Интернета, поскольку я все равно в основном занят чем-то другим. Когда я стою на четвереньках в саду, по локоть сажаю куст, музыка действительно не кажется более сладкой, когда она звучит в стерео. Но это не помешало мне увлечься идеей создания стереокодера. Стерео всегда казалось большим количеством схем и беспокойства из-за небольшой выгоды, которую оно давало. То есть до нескольких недель назад. Стерео FM-приемник Опубликовано 24 декабря 2021 г. Высокочувствительный приемник TEA5711 позволяет принимать удаленные станции на расстоянии более 150 миль (240 км). Хорошая селективность достигается с помощью керамических фильтров с узкой полосой пропускания. Автоматический контроль частоты AFC захватывает станции для приема без дрейфа. Стереоразделение, которое зависит от мощности сигнала, очень заметно на сильных сигналах. А в высококачественных наушниках звук насыщенный, с глубокими базами и высокими высокими частотами, что позволяет часами наслаждаться стереомузыкой. Простой FM-передатчик, сделанный своими руками Опубликовано 1 октября 2021 г. Более того, когда-нибудь возникало желание создать собственную FM-станцию ​​на определенной частоте? Ну, если ответ да на любой из этих вопросов, то вы находитесь в правильном месте!. Мы собираемся заняться изготовлением небольшого FM-передатчика для хобби с действительно простым руководством по компонентам и компонентами, которые легко доступны с полки. Генератор функций XR2206, 1 Гц — 2 МГц Здесь представлен комплект функционального генератора XR2206 премиум-качества 1 Гц — 2 МГц, способный создавать высококачественные синусоидальные, прямоугольные и треугольные сигналы с высокой стабильностью и точностью. Выходные сигналы могут быть модулированы как по амплитуде, так и по частоте. Грубая настройка частоты осуществляется с помощью 4-DIP-переключателя для следующих четырех частотных диапазонов; (1) 1 Гц-100 Гц, (2) 100 Гц-20 кГц, (3) 20 кГц-1 МГц, (4) 150 кГц-2 МГц. Выходную частоту можно точно настроить с помощью потенциометров P1 и P2. В комплект входит выход, который можно подключить к комплекту счетчика 60 МГц для измерения выходной частоты. Комплект функционального генератора XR2206 с частотой от 1 Гц до 2 МГц включает компоненты высшего качества, в том числе конденсаторы аудиокласса, позолоченный разъем RCA, конденсаторы WIMA, 1% металлопленочные резисторы и печатную плату высшего качества с красной паяльной маской и покрытыми сквозными отверстиями. Комплект для точного измерителя LC, специальная серия Создайте свой собственный точный измеритель для LC (измеритель индуктивности / емкости) и начните изготавливать на заказ прецизионные катушки и катушки индуктивности. Точный LC-метр позволяет измерять невероятно малую индуктивность, что делает его идеальным инструментом для изготовления всех типов ВЧ-катушек и катушек индуктивности. Он может измерять индуктивность от 10 нГн до 1000 нГн, 1 мкГн — 1000 мкГн, от 1 мГн до 100 мГн и емкость от 0,1 пФ до 9 мкГн.00 нФ. Измеритель LC Special Edition включает первоклассные высокоточные компоненты, которые можно найти только в комплектах премиум-класса. Он включает в себя высококачественную двухстороннюю печатную плату (PCB) с красной паяльной маской и предварительно припаянными дорожками для облегчения пайки, съемный ЖК-дисплей с желто-зеленой светодиодной подсветкой, программируемый чип микроконтроллера PIC16F628A, высокоточные конденсаторы и катушку индуктивности, 1% металла. Пленочные резисторы, механически обработанные разъемы для интегральных схем, позолоченные штыревые контакты, разъемы для ЖК-дисплеев и все другие компоненты, необходимые для сборки комплекта премиум-качества. Благодаря использованию ЖК-разъемов ЖК-дисплей можно отсоединить от основной платы в любой момент, даже после того, как комплект собран. Все компоненты имеют сквозное отверстие и легко паяются. Специальная серия Accurate LC Meter предназначена для профессионалов, которым требуется беспрецедентная точность измерений, и предлагает отличное соотношение цены и качества. Комплект измерителя/счетчика частоты 10 Гц — 60 МГц Частотомер/счетчик 60 МГц для измерения частоты от 10 Гц до 60 МГц с разрешением 10 Гц. Это очень полезное стендовое испытательное оборудование для тестирования и определения частоты различных устройств с неизвестной частотой, таких как генераторы, радиоприемники, передатчики, функциональные генераторы, кристаллы и т. д. Измеритель обеспечивает очень стабильные показания и обладает отличной входной чувствительностью благодаря встроенный усилитель и преобразователь TTL, поэтому он может измерять даже слабые сигналы от кварцевых генераторов. С добавлением предделителя возможно измерение частоты от 1ГГц и выше. Диапазон измерения измерителя был недавно обновлен, и теперь он может измерять от 10 Гц до 60 МГц вместо 10 Гц до 50 МГц. Вольт-амперметр PIC Вольтметр PIC Амперметр может измерять напряжение 0–70 В с разрешением 100 мВ и потребляемый ток 0–10 А с разрешением 10 мА. Счетчик является идеальным дополнением к любому источнику питания, зарядным устройствам и другим электронным устройствам, где необходимо контролировать напряжение и ток. В измерителе используется микроконтроллер PIC16F876A со встроенным АЦП (аналого-цифровым преобразователем) и ЖК-дисплеем 16 x 1 с зеленой подсветкой. С небольшой модификацией можно измерять более высокое напряжение и ток. BA1404 Стерео FM-передатчик HI-FI — специальный комплект Будьте в эфире со своей собственной радиостанцией! BA1404 HI-FI Stereo FM Transmitter — Special Edition Kit — это захватывающий передатчик, который будет транслировать высококачественный стереосигнал в FM-диапазоне 88–108 МГц. Его можно подключить к любому источнику стереозвука, такому как iPod, компьютер, ноутбук, CD-плеер, Walkman, телевизор, спутниковый ресивер, кассетная дека или другая стереосистема для передачи стереозвука с превосходной четкостью по всему дому, офису, двору или лагерная площадка. Добавьте усилитель / усилитель передатчика FM / VHF мощностью 500 мВт для еще большего радиуса действия. Special Edition BA1404 HI-FI Stereo FM Transmitter Kit включает в себя высококачественные компоненты с золотыми конденсаторами аудио класса, 1% металлопленочными резисторами и качественной печатной платой с красной паяльной маской и металлизированными сквозными отверстиями. Комплект основан на популярной микросхеме стереотранслятора BA1404, которая содержит все сложные схемы для генерации стереофонического FM-сигнала. Кристалл 38 кГц обеспечивает непревзойденную стабильность поднесущей для стереосигнала. Плата ввода/вывода USB с микроконтроллером PIC18F2455/PIC18F2550 Плата ввода-вывода USB — это миниатюрная впечатляющая плата для разработки/замена параллельного порта с микроконтроллером PIC18F2455/PIC18F2550. USB IO Board совместима с компьютерами Windows/Mac OSX/Linux. При подключении к плате ввода-вывода Windows будет отображаться как COM-порт RS232. Вы можете управлять 16 отдельными контактами ввода-вывода микроконтроллера, отправляя простые последовательные команды. Плата ввода/вывода USB питается от порта USB и может обеспечить до 500 мА для электронных проектов. USB IO Board совместима с макетом. Просто припаяйте 12-контактные и 8-контактные разъемы на нижней стороне печатной платы, и плату можно будет подключить к макетной плате для быстрого прототипирования. Вот примеры того, что можно построить с помощью платы USB IO: Контроллер USB-реле (включение/выключение света или бытовой техники в доме). Управление светодиодами, игрушками, электронными гаджетами, беспроводным управлением и т. д. ЖК-контроллер USB USB Вольт/Ампер/Ваттметр. USB-контроллер ЧПУ USB-регистратор данных USB-метр / регистратор температуры USB-термостат USB измеритель влажности / регистратор USB Цифровой ВЧ-измеритель мощности USB-контроллер шагового двигателя USB RC сервоконтроллер и многое другое Стерео FM-передатчик с ФАПЧ, 5 Вт Стерео FM-передатчик 5 Вт с ФАПЧ оснащен синтезированной системой ФАПЧ без дрейфа и высококачественным чипом Bh2415. Выходная ВЧ-мощность 5 Вт достигается с помощью транзистора 2SC1971 мощностью 6 Вт в выходном каскаде. Цифровое управление на передней панели оснащено светодиодным дисплеем, а корпус выполнен из высококачественного алюминия. Плата оснащена фильтрацией электромагнитных помех на аудиовходах и входах питания, а также имеет микрофонный и аудиовходы. После включения передатчик начинает вещание на ранее выбранной частоте. В целом, этот стерео FM-передатчик с ФАПЧ мощностью 5 Вт обеспечивает профессиональное качество звука для вещания и может конкурировать с коммерческим вещанием. Усилитель/усилитель передатчика FM/VHF мощностью 500 мВт Это высокоэффективный малошумящий усилитель/усилитель мощностью 500 мВт для всех маломощных FM-передатчиков, таких как BA14304, Bh4335, Bh4317, Bh22417, Bh22417, и т. д. Микросхема усилителя представляет собой интегральную схему, содержащую несколько транзисторных каскадов и все остальные части, удобно размещенные в одном небольшом корпусе. Усиление вашего FM-передатчика никогда не было проще, и выходной сигнал также может напрямую управлять транзисторами 2n4427 или 2n3886 для выходной мощности 1 Вт или 5 Вт. ХАРАКТЕРИСТИКИ — Выходная мощность: 500 мВт — входная частота: 50–1300 МГц — Напряжение питания: 9-12 В Телефон FM-передатчик Этот телефонный FM-передатчик подключается последовательно к вашей телефонной линии и передает телефонный разговор в FM-диапазоне, когда вы снимаете телефонную трубку. Передаваемый сигнал может быть настроен любым FM-приемником. Схема включает светодиодный индикатор «В эфире», а также переключатель, который можно использовать для выключения передатчика. Уникальной особенностью схемы является то, что для работы схемы не требуется батарея, поскольку питание берется от телефонной линии. Специальный выпуск точного измерителя LC с зеленой подсветкой ЖК-дисплея Создайте свой собственный LC-метр и начните изготавливать катушки и катушки индуктивности на заказ. Этот LC-метр позволяет измерять невероятно малую индуктивность, что делает его идеальным инструментом для изготовления всех типов ВЧ-катушек и катушек индуктивности. LC Meter может измерять индуктивность от 10 нГн до 1000 нГн, 1 мкГн — 1000 мкГн, 1 мГн — 100 мГн и емкость от 0,1 пФ до 900 нФ. Схема включает в себя автоматический переключатель диапазона и сброса, чтобы обеспечить максимальную точность показаний. Это LC-метр специальной серии с модернизированными первоклассными компонентами. Он включает в себя модернизированные высокоточные конденсаторы, индуктор, 1% металлопленочные резисторы и позолоченные механически обработанные гнезда для ИС, штыревые контакты и разъемы для ЖК-дисплеев. Это издание предназначено для профессионалов, которым требуется беспрецедентная точность измерений. Контроллер USB-реле Это новый проект USB Relay Controller, который позволяет управлять от восьми до пятнадцати внешних устройств через USB-порт компьютера. Вы можете управлять различными приборами в своем доме, такими как освещение, вентиляторы, садовые разбрызгиватели, компьютеры, принтеры, телевизоры, радиоприемники, музыкальные системы, кондиционеры, аквариумы и все, что только можно придумать, через компьютер. Программное обеспечение имеет интерфейс на основе iPhone, и с ним интересно работать. Оставайтесь с нами, чтобы узнать подробности… Комплект стереофонического FM-передатчика BA1404 HI-FI Будьте в эфире со своей собственной радиостанцией! Передатчик на базе BA1404 представляет собой захватывающий продукт, который будет транслировать стереофонический сигнал высокого качества в FM-диапазоне 88–108 МГц. Его можно подключить к любому источнику стереозвука, такому как iPod, компьютер, ноутбук, CD-плеер, Walkman, телевизор, спутниковый ресивер, кассетная дека или другая стереосистема для передачи стереозвука с превосходной четкостью по всему дому, офису, двору или лагерная площадка. Схема основана на популярной микросхеме стереовещателя BA1404, которая содержит всю сложную схему для генерации стереофонического FM-сигнала. Кристалл 38 кГц обеспечивает стабильную поднесущую для стереосигнала. Схема генератора достаточно стабильна для надежного приема даже на FM-радиоприемниках с цифровой настройкой. Печатная плата включает в себя зеленый слой паяльной маски для облегчения пайки и защищает провода, которые не требуют пайки. Комплект для точного измерителя LC Создайте свой собственный LC-метр и начните делать собственные катушки и катушки индуктивности. Этот измеритель LC позволяет измерять невероятно малые индуктивности, что делает его идеальным инструментом для изготовления всех типов радиочастотных катушек. LC Meter может измерять индуктивность от 10 нГн до 1000 нГн, 1 мкГн — 1000 мкГн, 1 мГн — 100 мГн и емкости от 0,1 пФ до 900 нФ. Схема включает в себя функцию автоматического выбора диапазона и «обнуления», чтобы обеспечить максимально возможную точность показаний . .. Двойной измеритель температуры DS18S20 Это чрезвычайно простой в сборке измеритель температуры PIC, который позволяет измерять температуру в двух разных местах одновременно. Измеритель может отображать значения как по Цельсию, так и по Фаренгейту (вместе или по отдельности) и способен измерять температуру от -55 до 125 градусов по Цельсию (от -67 до 257 градусов по Фаренгейту). Никогда еще такая полезная и мощная схема не могла быть построена с таким небольшим количеством компонентов и при этом предоставляла бесконечные возможности. Все это возможно благодаря использованию микроконтроллера PIC16F628 и ЖК-дисплея 2×16 символов, которые действуют как небольшой компьютер, который можно настраивать благодаря обновляемой шестнадцатеричной прошивке. Представленный измеритель температуры PIC использует два очень интересных цифровых датчика температуры DS18S20 1-Wire. В отличие от обычных датчиков, где показания температуры передаются в виде переменного напряжения, DS18S20 передает информацию о температуре в цифровом формате в виде данных. Это дает много новых возможностей и позволяет передавать информацию о температуре на гораздо большие расстояния всего лишь по двухпроводному кабелю. 4-канальная система дистанционного управления с четырьмя реле Возможность беспроводного управления различными приборами внутри и снаружи дома — это огромное удобство, которое может сделать вашу жизнь намного проще и веселее. Радиочастотный пульт дистанционного управления обеспечивает дальность действия до 200 м и может найти множество применений для управления различными устройствами в доме. 4-кнопочный радиочастотный пульт дистанционного управления используется для независимого включения/выключения 4 различных устройств. Релейные выходы 10A могут переключать приборы, использующие сетевое напряжение 110 В / 220 В. Дистанционное управление громкостью РЧ-усилителя с регулировкой мощности, выбором источника входного сигнала и защитой динамика Это очень простой, но уникальный дистанционный регулятор громкости РЧ-усилителя, основанный на микроконтроллере PIC16F628, который предлагает функции, которые есть у других дистанционных регуляторов громкости. нет. 1) Беспроводной радиоуправление дальнего радиуса действия 433 МГц позволяет управлять усилителем даже сквозь стены 2) Позволяет контролировать громкость звука с помощью высококачественного моторизованного стереопотенциометра ALPS. 3) Позволяет включать/выключать аудиоусилитель 4) Автоматически включает динамики через 2 секунды после включения питания, чтобы устранить шум при включении. 5) Автоматически выключает динамики за 1/2 секунды до отключения питания, чтобы устранить шум при отключении питания. 6) Позволяет переключать вход между двумя источниками звука Более подробная информация будет доступна в ближайшее время … Измеритель температуры PIC с термостатом и ЖК-дисплеем с подсветкой Это наш предстоящий проект, аналогичный двойному измерителю температуры PIC, но со встроенным термостатом. Помимо отображения настраиваемых показаний температуры в градусах Цельсия и / или Фаренгейта, он включит обогреватель, если температура упадет ниже указанной температуры, или его можно настроить на включение вентилятора или системы кондиционирования воздуха, если температура превысит указанную температуру, установленную UP. / ВНИЗ. Термостат может отображать значения как по Цельсию, так и по Фаренгейту (вместе или по отдельности) и способен измерять температуру от -55 до 125 градусов по Цельсию (от -67 до 257 градусов по Фаренгейту). Представленный измеритель температуры PIC с термостатом использует очень интересный цифровой датчик температуры DS1820 1-Wire. В отличие от обычных датчиков, где показания температуры передаются в виде переменного напряжения, DS1820 передает информацию о температуре в цифровом формате в виде данных. Это дает много новых возможностей и позволяет передавать информацию о температуре на гораздо большие расстояния всего лишь по двухпроводному кабелю. Оставайтесь с нами, чтобы узнать подробности об этом проекте. Радиочастотный пульт дистанционного управления с четырьмя независимыми релейными выходами ВКЛ/ВЫКЛ Это новый проект, в котором используется четырехкнопочный радиочастотный пульт дистанционного управления для независимого включения/выключения четырех различных устройств. Любой из четырех выходов можно настроить для независимой работы в мгновенном режиме или в режиме ВКЛ/ВЫКЛ. Выходы буферизуются транзисторами BC549 и могут напрямую управлять устройствами или подключаться к реле 5 В / 12 В для включения / выключения устройств, использующих более высокое напряжение 110 В / 220 В. Пульт дистанционного управления обеспечивает дальность действия до 200 м / 650 футов и может найти множество применений для управления различными внутренними и внешними устройствами. Мы предоставим все компоненты для создания этого проекта. Оставайтесь с нами для получения дополнительной информации. 24-битный 192 кГц PCM1793 Аудио ЦАП 24-битный 192 кГц PCM1793 ЦАП — идеальное решение для обновления аудиокомпонентов, таких как CD-плеер, DVD-плеер, проигрыватель Blue Ray, компьютер и спутниковый ресивер. Он легко подключается через коаксиальный S/PDIF или оптический кабель и имеет удобные аналоговые выходные разъемы. ПКМ1793 Audio DAC плата оснащена передовым чипом Burr-Brown PCM1793 DAC, высококачественным операционным усилителем OPA2134 и новейшим цифровым линейным приемником DIR9001. Печатная плата изготовлена ​​из высококачественных компонентов, таких как конденсаторы Nichicon Audio, конденсаторы WIMA, позолоченные разъемы, позолоченные дорожки печатной платы и металлопленочные резисторы. ЦАП PCM1793 обеспечивает детализированные высоты и исключительно хорошую звуковую сцену. Усилитель мощности формата A4 Как следует из потрясающе оригинального названия, A4 содержит 4 отдельных усилителя мощности. Это устройство предлагает большую гибкость — доступны следующие режимы работы: * Четырехканальная работа по 50 Вт на канал для объемного звучания или работы в нескольких комнатах. * Двухканальный двухканальный режим для двухпроводных громкоговорителей. * Двухканальный мостовой режим, предлагающий около 150 Вт на канал. Стерео FM-передатчик с ФАПЧ, 8 Вт, с ЖК-дисплеем Очень стабильный FM-передатчик на базе синтезатора TSA5511. Частота осуществляется тремя кнопками через микроконтроллер PIC16F84. Частота отображается на ЖК-дисплее 16×1. LM3886 Усилитель мощности с самодельным шасси Это простое шасси, состоящее всего из 4 алюминиевых панелей и 2 радиаторов. Разработан по размерам, позволяющим плотно упаковать его в комплект усилителя на микросхеме LM3886. Верхняя и нижняя панели входят в выступы, прорезанные в радиаторах настольной пилой, а затем передняя и задняя панели просто прикручиваются к торцевым ребрам. Крепления задней панели крепятся с помощью гаек и болтов M3, а панели, соединяющиеся с радиаторами, крепятся болтами M4, ввинченными непосредственно в радиаторы, поэтому дополнительные кронштейны не требуются. Радиаторы имеют размеры 75 x 160 x 50 мм с толщиной основания 10 мм. Усилитель HiFi MOSFET мощностью 100 Вт Это высококачественный MOSFET-усилитель мощностью 100 Вт. Преимущество использования МОП-транзисторов в выходном каскаде заключается в том, что они имеют высокий входной импеданс на низких частотах и ​​способны работать с чрезвычайно высокими скоростями нарастания. Именно это свойство делает их довольно склонными к ВЧ-колебаниям при неправильной компенсации, но при тщательном проектировании они способны обеспечить впечатляющие характеристики. Двухканальный вольтметр PIC 70 В Это предварительный просмотр предстоящего проекта вольтметра PIC. Вы можете использовать этот вольтметр PIC для источника питания, в качестве измерителя заряда батареи для автомобиля, радиоуправляемых автомобилей, радиоуправляемых вертолетов, для контроля напряжения в вашем компьютере или его можно использовать в качестве небольшого портативного вольтметра. Вольтметр PIC может измерять 0-70 вольт, что должно быть более чем достаточно для большинства электронных проектов, обеспечивая превосходную точность показаний и разрешение. Он имеет два входных канала для одновременного измерения двух источников напряжения. В этом проекте вольтметра PIC используется микроконтроллер PIC16F876 со встроенным АЦП (аналого-цифровым преобразователем) и ЖК-дисплеем с подсветкой 2×16. В схемотехнике используется очень мало компонентов, и ее можно смонтировать на небольшой печатной плате. Оставайтесь с нами для получения дополнительной информации. Программатор AVR Этот простой программатор AVR позволит вам безболезненно перенести шестнадцатеричную программу на большинство микроконтроллеров ATMEL AVR без ущерба для бюджета и времени. Он более надежен, чем большинство других доступных программаторов AVR, и его можно собрать за очень короткое время. Весь программатор AVR собран из очень простых деталей и легко помещается в корпус последовательного разъема. Плата сокета была создана для микроконтроллера 28-DIP AVR Atmega8, но вы можете легко собрать плату сокета для любого другого микроконтроллера AVR. Этот программатор AVR совместим с популярным PonyProg, который даже показывает вам строку состояния прогресса программирования. Bh2417 Стерео FM-передатчик с ФАПЧ Это высококачественный стереофонический FM-передатчик с ФАПЧ со встроенным УКВ-усилителем и впечатляющим диапазоном передачи. Он основан на микросхеме Bh2417, которая обеспечивает высококачественную кристально чистую стереопередачу. Восемь доступных частот контролируются заземлением 3-х контактов разъема. Передатчик поставляется в собранном виде и готов к использованию. Одночиповый USB MP3-плеер Этот модуль MP3-плеера основан на новейшем инновационном чипе BU9432 от RHOM. Он оснащен контроллером USB 1.1 / 2.0, декодером MP3, системным контроллером для загрузки файлов MP3 с флэш-накопителя USB, жесткого диска USB, USB CD-ROM или USB DVD-ROM — все в одном чипе. После подключения USB-накопителя BU9432 автоматически ищет файлы MP3 для воспроизведения. Звук управляется тактильными кнопками; Воспроизведение, стоп, предыдущая песня и следующая песня. BU9432 может декодировать файлы VBR MP3, MP2, MP1, Layer 1, 2, 3 с частотой дискретизации: 8K — 48KHz и скоростью передачи данных: 8Kbps — 448Kbps. Он также может распознавать USB-накопители/жесткие диски FAT16 и FAT32 емкостью от 32 МБ до 2 ТБ. Воспроизведение звука исключительно хорошее с соотношением сигнал/шум 93 дБ и динамическим диапазоном 88 дБ. BA1404 — проект стереофонического FM-передатчика HI-FI Прототип высококачественного стереофонического FM-передатчика является результатом многочасовых испытаний и доработок. Цель была проста; протестировать многие существующие конструкции передатчиков BA1404, сравнить их характеристики, выявить слабые места и предложить новую конструкцию передатчика BA1404, которая улучшает качество звука, имеет очень хорошую стабильность частоты, увеличивает радиус действия передатчика и довольно проста для всех в сборке. Мы рады сообщить, что эта цель и ожидания были достигнуты и даже превзойдены. Передатчик может работать от одной батарейки 1,5 В и обеспечивать превосходный кристально чистый стереозвук. Он также может питаться от двух аккумуляторных батарей 1,5 В для обеспечения максимальной дальности действия. ИС синтезатора частоты SAA1057 PLL в наличии Мы только что получили новую партию труднодоступных микросхем SAA1057. SAA1057 — популярная интегральная схема, которая используется в качестве синтезатора частоты PLL в передатчиках AM/FM. Алюминиевые конденсаторы ELNA SILMIC II теперь доступны Серия SILMIC II — это алюминиевые электролитические конденсаторы Elna высочайшего класса для аудиосистем, обладающие превосходными акустическими характеристиками. Используется совершенно новый тип электролитической разделительной бумаги, содержащей шелковые волокна. Чрезвычайная мягкость шелка может смягчить вибрационную энергию (генерируемую электродами, внешними вибрациями и электромагнитными полями). Благодаря новой конструкции из электролита и фольги скорость распространения сигнала увеличилась (сопротивление ESR уменьшилось) и стал возможен более мощный, но мягкий звук, чем раньше. Когда эти конденсаторы были подвергнуты акустической оценке, пики высоких частот и шероховатости средних частот были существенно уменьшены. Кроме того, в полученном высококачественном звуке были увеличены насыщенность и мощность низких частот. Стереокодер Bh2415 HI FI с ограничителем и фильтром нижних частот Это новейший стереокодировщик Bh2415 от RHOM, который включает в себя множество замечательных функций в одном небольшом корпусе. Он поставляется с предыскажением, ограничителем, чтобы музыка могла передаваться с тем же уровнем звука, фильтром нижних частот, который блокирует любые аудиосигналы выше 15 кГц, чтобы предотвратить любые радиочастотные помехи, и стереокодером на основе кристалла для стереопередачи. Стереокодер Bh2417 HI FI с ограничителем и фильтром нижних частот Это новейший стереокодировщик Bh2417 от RHOM, который включает в себя множество замечательных функций в одном небольшом корпусе. Он поставляется с предыскажением, ограничителем, чтобы музыка могла передаваться с тем же уровнем звука, фильтром нижних частот, который блокирует любые аудиосигналы выше 15 кГц, чтобы предотвратить любые радиочастотные помехи, и стереокодером на основе кристалла для стереопередачи. TDA7000 FM-приемник/ТВ-тюнер/Авиационный приемник Этот простой одночиповый FM-приемник/ТВ-тюнер позволит вам принимать частоты от 70 до 120 МГц. С помощью этого небольшого приемника можно принимать телевизионные станции, весь FM-диапазон 88–108 МГц, разговоры с самолетов и многие другие частные передачи. Это идеальный компаньон для любого FM-передатчика, особенно если FM-диапазон в вашем районе очень переполнен. Приемник TDA7000 предлагает очень хорошую чувствительность, поэтому он позволит вам улавливать даже более слабые сигналы, которые невозможно услышать на обычных FM-приемниках. Изюминкой представленного FM-приемника TDA7000 является управляемый напряжением генератор, аналогичный ТВ-тюнерам, которые используются в телевизорах … Микроконтроллерный вольтметр/амперметр с ЖК-дисплеем Этот мультиметр был разработан для измерения выходного напряжения 0-30 В и тока с разрешением 10 мА в источнике питания, где шунтирующий резистор датчика тока подключен последовательно с нагрузкой на шине отрицательного напряжения. Требуется только одно напряжение питания, которое можно получить от основного блока питания. Дополнительная функция мультиметра заключается в том, что он может управлять (включать и выключать) электровентилятором, охлаждающим основной радиатор. Порог мощности, при котором включается вентилятор, можно настроить с помощью One Touch Button Setup. PCM2706 Высококачественная звуковая карта USB / наушники USB Это высококачественная внешняя USB-звуковая карта / USB-наушники, которую можно создать для ПК или Mac. Он основан на новейшей микросхеме PCM2706, которая функционирует как высококачественный кристально чистый 16-битный стерео ЦАП. Это одночиповый цифро-аналоговый преобразователь, который предлагает два цифровых/аналоговых выходных стереоканала, цифровой выход S/PDIF и требует очень мало внешних компонентов. PCM2706 включает в себя встроенный интерфейсный контроллер, совместимый с USB 1.0 и USB 2.0, и питается непосредственно от USB-подключения. PCM2706 — это USB-устройство plug-and-play, не требующее установки драйверов под Windows XP и Mac OSX. Bh2417 Стерео FM-передатчик с ФАПЧ Это последняя конструкция FM-передатчика Bh2417 от RHOM, которая включает в себя множество функций в одном небольшом корпусе. Он поставляется с предыскажением, ограничителем, чтобы музыка могла передаваться с тем же уровнем звука, стереокодером для стереопередачи, фильтром нижних частот, который блокирует любые аудиосигналы выше 15 кГц, чтобы предотвратить любые радиочастотные помехи, схема PLL, которая обеспечивает стабильную частоту передача, что означает отсутствие дрейфа частоты, FM-генератор и выходной ВЧ-буфер. Проект LCD Controlll Это наш предстоящий проект, в котором вы узнаете, как использовать параллельный порт вашего компьютера для отправки текстовых сообщений на двухстрочный 16-символьный ЖК-дисплей. Как только вы создадите интерфейс с ПК на ЖК-дисплей, для которого требуется только разъем параллельного порта, кабель и ЖК-дисплей, вы сможете дать волю своему воображению и создать множество интересных проектов, таких как автомобильный MP3-плеер, отображение даты и времени, информация о погоде и многое другое. . Проект контроллера параллельного порта Это очень простой и увлекательный проект, который позволит вам контролировать до восьми внешних устройств через параллельный порт вашего компьютера. Например, вы можете управлять различными приборами, такими как лампы, компьютеры, принтеры, телевизоры, радиоприемники, музыкальные системы, кондиционеры, вентиляторы, садовые разбрызгиватели и всем остальным, о чем вы только можете подумать, через свой компьютер. В будущих версиях вы сможете запрограммировать, в какое время конкретное устройство должно включаться или выключаться. Если у вас есть какие-либо предложения по дополнительным функциям, сообщите нам об этом. ICL7107 — ЦИФРОВОЙ СВЕТОДИОДНЫЙ ВОЛЬТМЕТР Этот цифровой вольтметр идеально подходит для измерения выходного напряжения источника постоянного тока. Он включает в себя 3,5-разрядный светодиодный дисплей с индикатором отрицательного напряжения. Он измеряет постоянное напряжение от 0,1 до 19 В.9,9В с разрешением 0,1В. Вольтметр основан на одной микросхеме ICL7107 и может быть установлен на небольшой печатной плате размером 3 x 7 см. Схема должна питаться напряжением 5 В и потреблять всего около 25 мА. ICL7107 — ЦИФРОВОЙ СВЕТОДИОДНЫЙ АМПЕРОМЕТР Амперметр является отличным дополнением к любому лабораторному источнику питания, поскольку он позволяет измерять потребляемый ток и помогает определить, есть ли какие-либо проблемы в цепи, которую вы используете. построение или испытание. Этот амперметр способен измерять потребляемый ток от 1 мА до 10 А с выбранным разрешением 1 мА, 10 мА и 100 мА и потребляет всего около 25 мА тока. Амперметр основан на одном чипе ICL7107 и 3,5-разрядном семисегментном светодиодном дисплее. Из-за относительно небольшого количества компонентов, используемых в схеме, ее можно разместить на небольшой печатной плате размером 3 см x 7 см. Новый передатчик TX200 с дополнительным PLL и стереокодером Это новейший и значительно улучшенный передатчик TX200 VFO/VCO FM. Самый универсальный передатчик на сегодняшний день, который можно превратить в высококачественный стереофонический FM-передатчик мощностью 200 мВт с ФАПЧ. Это идеальная схема для передачи вашей музыки по дому и двору. TX200 использует только две катушки; один в генераторе, а другой в УКВ-усилителе мощностью 200 мВт, поэтому любой может легко собрать его. Варикапы (подстроечные диоды) Новые замены труднодоступных варикапов. Эти диоды с переменной емкостью изменяют свою емкость при подаче на них напряжения. Они идеально подходят для настройки частоты FM-передатчиков на основе PLL, FM-передатчиков VCO, FM/VHF-приемников, ТВ-тюнеров и т. д. MV2105 — варикап 2-16pF для замены варикапов BB105 и BB205. MV2109 — варикап 2-36 пФ для замены варикапов BB109, BB209 и BB405. МВ104 — ДВОЙНОЙ варикап 2-42пФ Замена варикапа КВ1310, ВВ104, ВВ204 и ВВ304. Пожалуйста, обратитесь к странице FM-передатчика TX200, чтобы увидеть примеры того, как вы можете использовать варикапы в своих проектах http://electronics-diy.com/tx200.php Очень точный LC METER на PIC16F84A IC Найти «хороший» LC-метр (измеритель индуктивности/емкости), который бы точно измерял все типы катушек индуктивности и катушек, — непростая задача. Мы долго искали этот тип LC-метра. Мы рассматривали множество коммерческих версий LC-метров, но большинство из них были либо слишком дорогими, либо ограничены в диапазонах измерения. Наконец, после изучения различных конструкций LC-метров на базе PIC16F84, многочисленных испытаний и доработок, мы пришли к уникальной конструкции. Измеритель LC очень компактен и довольно прост в сборке. Он основан на микросхемах PIC16F84A, LM311 и ЖК-модуле. Основой измерителя является микросхема PIC16F84A, выполняющая вычисления LC, и микросхема LM311, выполняющая функции генератора частоты. LC Meter может измерять удивительно малые индуктивности; начиная с 10 нГн, весь диапазон мГн и мГн до 100 мГн. Он также измеряет емкости от 0,1 пФ до 900 нФ. Перестраиваемые радиочастотные катушки Вскоре у нас появятся следующие настраиваемые радиочастотные катушки, которые идеально подходят для точной настройки частоты вашего передатчика. Магнитный провод наполовину встроен в пластик, что обеспечивает превосходную стабильность частоты. Одна из этих катушек была протестирована в передатчике TX200 в качестве замены воздушной катушки и переменного конденсатора. В результате стабильность частоты была значительно улучшена. Катушки имеют размер 7 мм x 10 мм, и каждая поставляется в отдельной металлической банке, которую можно снять. Перестраиваемые ВЧ-катушки бывают следующих диапазонов индуктивности: 2,5 витка 48–59 нГн (красный) 3,5 витка 65–79 нГн (оранжевый) 4,5 витка 90–109 нГн (желтый) 5,5 витка 109–132 нГн (зеленый) BA1404 Микросхема стерео FM-передатчика в наличии С сегодняшнего дня мы начинаем продажу популярной микросхемы BA1404 со встроенным стереокодером и FM-передатчиком в одном корпусе. У нас также есть кристаллы 38 кГц, поэтому, если вы ждали, чтобы построить свой собственный стерео FM-передатчик для передачи музыки по дому, возьмите схему из раздела «Схемы» и начните создавать ее сегодня. Модуль PLL для вашего FM-передатчика За небольшую часть стоимости комплекта передатчика PLL вы можете собрать этот небольшой модуль PLL, который позволит вам модернизировать ваш существующий FM-передатчик; полностью цифровая настройка и стабильная частота. Схема основана на синтезаторе частоты Philips SAA1057, микроконтроллере PIC16F84A от PICMicro и кристалле 4 МГц. Модуль PLL работает на удивление хорошо, а подключение к FM-передатчику очень простое. На самом деле для этого требуется всего четыре компонента; два варикапа, резистор 100К и конденсатор 1-10пФ. Я опубликую руководство о том, как подключить этот модуль PLL к передатчику TX200, как только у меня будет больше времени. Тестирование и использование диодов Varicap в генераторах VCO Вот еще одно небольшое руководство о том, как вы можете тестировать и использовать варикапные диоды в FM-генераторах, управляемых напряжением или на основе PLL. Цифровой вольтметр с 3,5-дюймовым ЖК-дисплеем Создайте невыразительный цифровой вольтметр с ЖК-дисплеем 0,1–199,9 В, который можно легко настроить как амперметр и измеритель температуры. Этот модуль основан на популярной микросхеме ICL7106, которая может измерять собственное напряжение питания и обеспечивает очень низкое энергопотребление. Высококачественный программатор PIC Это самый привлекательный программатор USB PIC, обладающий великолепными функциями в компактном корпусе. Он поставляется с 40-контактным разъемом ZIF (с нулевым усилием вставки), обновляемой прошивкой на чипе PIC16F628, ICSP (внутрисхемное последовательное программирование), простым в использовании программным обеспечением с графическим интерфейсом и может программировать широкий спектр микроконтроллеров PICMicro. Управление шаговым двигателем через параллельный порт вашего компьютера Создайте простой драйвер шагового двигателя, который позволит вам точно управлять униполярным шаговым двигателем через параллельный порт вашего компьютера. Проект поставляется с программой, которая имеет простой в использовании графический интерфейс, позволяет вам управлять скоростью двигателя, направлением в режиме реального времени, а также позволяет вам использовать и изучать различные методы шага, такие как одиночный шаг, шаг с высоким крутящим моментом и полушаговые режимы. Контроллер шагового двигателя также отображает анимацию, помогающую визуализировать ток, протекающий через отдельные катушки. Это прекрасный инструмент для изучения работы шаговых двигателей. Стереокодер HI-FI NJM2035 Этот стереокодер идеален для тех, кто ищет высококачественную передачу стереозвука по низкой цене. Этот стереокодер обеспечивает превосходный кристально чистый стереозвук и очень хорошее разделение каналов, которое может сравниться со многими более дорогими стереокодерами, доступными на рынке. Все это возможно благодаря чипу NJM2035 и кварцевому кристаллу 38 кГц, который управляет 19контрольный тон кГц. Вам никогда не придется калибровать или перенастраивать частоту схемы. Electronics-DIY.com © 2002-2022. Все права защищены.   ТВ аудио-видео передатчик Этот телевизионный передатчик передает аудио- и видеосигнал с видеокамеры, видеокамеры, DVD, VHS, спутника, видеоигры и т. д. Воспроизведение их осуществляется в канале, свободном от полосы УКВ. Эти сигналы могут излучаться с помощью обычной антенны и улавливаться на расстоянии до 500 метров, что является наиболее подходящим для городских районов, напоминая о том, что необходимо быть очень осторожным и осторожным, чтобы не создавать помех частотам других источников. , а также к … Драйвер шагового двигателя (74194) Вероятно, самая простая схема реверсивного привода — Н-мост. В некоторых роботах BEAM используются драйверы двигателей H-bridge; многие другие используют какой-то вариант H-моста. Вот простая концептуальная схема: Изображение Основанная на SN74LS194 — двунаправленном универсальном регистре сдвига, схема предназначена для управления шаговыми двигателями типа UNIPOLAR и обеспечивает только основные функции управления — вперед, назад, остановку и регулировку скорости. Единственный угол шага для этого драйвера — это расчетный угол шага для двигателя. Схема … Авиационный УКВ-приемник FM VHF FM Aircraft Receiver — сверхрегенеративный приемник, разработанный для прослушивания FM-передатчиков, но также настраивающий диапазон самолета и верхнюю часть диапазона FM-вещания. Принимает как AM, так и FM (от 107 МГц до 135 МГц). Вы можете использовать этот приемник с любым FM-передатчиком. Приемник удивительно прост, в нем используется только один транзистор для секции приемника и одна микросхема для аудиосекции. Эта схема представляет собой самогасящийся регенеративный ВЧ-приемник, также известный… jpg»> Предварительный делитель 3,5 ГГц Расширяет диапазон измерений частотомеров. FM-передатчик 2 Вт Этот 2-ваттный FM-передатчик обеспечивает дальность действия 10 км при хороших погодных условиях. Используйте дипольную антенну для максимальной дальности. Передатчик можно настроить в диапазоне 88-108 МГц с помощью c5. ВВ204 можно заменить на обычный светодиод (большой) с обратным смещением (не светится в правильной полярности). Мощность 9 В для передачи на 2 км с хорошим качеством звука и до 18 В для дальности 10 км. ВЧ-транзисторы 2N3553 можно заменить на 2N4427 или 2N3866. Усилитель LM3886 Когда я впервые включил его, я сразу же был удивлен доступной мощности, уровню детализации и приятному воспроизведению басов. Это звучало намного лучше, чем я ожидал, и намного лучше, чем должно быть, учитывая простоту и низкую стоимость. Сначала мне показалось, что он звучит немного ярко, но примерно через 12 часов звук стал более спокойным. jpg»> Простой FM-передатчик Этот FM-передатчик является самым простым и основным FM-передатчиком, который можно построить и иметь полезный дальность передачи. Он удивительно мощный, несмотря на небольшое количество компонентов и рабочее напряжение 3 В. Так и будет легко проникают через три этажа многоквартирного дома и проходят более 300 метров на открытом воздухе. Схема который мы используем, основан на проверенной австралийской конструкции. Его можно настроить в любом диапазоне FM. Или это может быть настроено вне коммерческого … Настольный лабораторный блок питания 0–50 В 0–5 А Каждой лаборатории требуется несколько важных устройств, наиболее важным из которых является источник питания для питания проектов. Но по мере роста спроса и расширения проектов профессиональный и регулируемый источник питания становится необходимостью. Вот регулируемый источник питания 50 В / 5 А с регулируемым выходом от 0 В до 50 В и регулируемым ограничением тока от 0 А до 5 А. Большинство простых источников питания не могут снизить выходное напряжение точно до 0 В или 0 А. Но в этом…  Широкополосный радиочастотный усилитель для входа 10–500 МГц Это схема широкополосного усилителя, подходящая для частот от 10 МГц до 500 МГц. Широкополосные усилители используются в коммуникационных приемниках, радиочастотном измерительном оборудовании и множестве других устройств. Описанная здесь схема использует современный транзистор для достижения максимальной производительности на высоких частотах. Его можно использовать в качестве малошумящего предусилителя из-за его малошумящих характеристик. 5–30-минутный таймер Переключаемый таймер для интервалов от 5 до 30 минут с шагом в 5 минут. Просто построить, просто сделать, здесь нет ничего сложного. Однако вы должны использовать таймер CMOS типа 555, обозначенный как 7555, обычный таймер 555 здесь не будет работать из-за номиналов резисторов. Также для C1 необходимо использовать конденсатор с малой утечкой, и я настоятельно рекомендую использовать танталовые шарики. Программатор AVR Вот программатор AVR для программирования микроконтроллеров AVR, таких как AT90S1200, через параллельный порт. Программатор AVR предельно прост. IC1 обеспечивает буферизацию сигналов, которые проходят от параллельного порта к микроконтроллеру и наоборот. Вот, собственно, и все, что можно сказать о схеме. Два разъема (K2 и K3) имеют «стандартную» распиновку ISP (в системном программировании) для контроллеров AVR. Производитель рекомендует эти две распиновки в попытке создать … jpg»> Аудиоусилитель MosFet 30 Вт Этот проект был своего рода вызовом: разработка аудиоусилителя, способного обеспечить достойную выходную мощность при минимальном количестве деталей без ущерба для качества. Секция усилителя мощности использует только три транзистора и несколько резисторов и конденсаторов в конфигурации с шунтирующей обратной связью, но может выдавать более 18 Вт на 8 Ом с Опубликуйте свою схему Хотите, чтобы ваша схема была опубликована на сайте electronics-diy. com? Сделайте его доступным для всего мира прямо сейчас. Все кредиты будут вашими, и мы укажем ваше имя, адрес электронной почты и URL-адрес вашего веб-сайта, если он у вас есть. Отправить проект  Отзыв Дайте нам знать, как мы можем лучше обслуживать вас или какие электронные проекты или наборы вы хотели бы видеть в Electronics-DIY.   Регулируемый источник питания от 1,2 В до 37 В, 6 А, защита от короткого замыкания с использованием LM317 и TIP36 + PCB Para Versão Original em Português, Clique Aqui! Это регулируемая схема питания от 1,2В до 37В и 6 ампер тока, с защитой от короткого замыкания, оснащена регулируемыми цепями стабилизации положительного напряжения из трех выводов LM317 , плюс бустер схема с использованием недорогого силового транзистора TIP36C . Что делает этот блок питания особенным, так это реализация схемы защиты от короткого замыкания, для которой BD140 Используется транзистор PNP. Вас может заинтересовать:  Принцип работы схемы Резистор R1 , чувствительный к нагрузке, пропускает через себя небольшой ток. Пока ток в выходной цепи не достигает определенного тока, рассчитанного через R1 , схема ведет себя как обычный регулятор напряжения, потому что при малых « расчетных » токах нет падения напряжения на резисторе, чувствительном к нагрузке, так что Бустеры TIP36C Транзистор не срабатывает. По мере увеличения тока в цепи напряжение на резисторе R1 увеличивается. Когда это напряжение достигает 0,6 В , « напряжение отсечки транзистора », силовые транзисторы включаются и через них протекает ток, при этом порог определяется максимальным током, поддерживаемым силовыми транзисторами. Однако мы внедрили схему защиты по току, состоящую из схемы, оснащенной BD140 транзистор с резистором, который действует как токочувствительный резистор, который служит для поляризации транзистора и, в зависимости от обнаруженного значения, ограничивает выходной ток всей схемы в соответствии с простой формулой Закона Ома , которая служит для установите этот пороговый ток. Формула 1-го закона Ома 1-го закона Ома утверждает, что разность потенциалов между двумя точками резистора пропорциональна электрическому току, протекающему в нем, и что отношение электрического потенциала к электрическому току всегда постоянно для омических резисторов. Формула выглядит следующим образом: V = R * I V — напряжение или электрический потенциал R — Электрическая сопротивление I — Электрика. резисторы измерения нагрузки, которые активируют силовой каскад, и резисторы смещения защитных транзисторов, которые образуют схему защиты от короткого замыкания. Расчет нагрузочных резисторов Во-первых, нам нужно знать ток 9Регулятор напряжения 0649 LM317 , который по даташиту 1,5 ампера . LM317 = 1,5А Рассчитаем R1 . We know that using Ohm’s law , we get the following expression: V = R * I V = The cut-off voltage of transistors Q2 and Q3 TIP36C is 0,6В . Это диапазон отсечки транзистора. Давайте позвоним Q2 и Q3  из  Qeq I = Это ток регулятора IC1 . Давайте установим рабочий ток IC1 равным 600 мА , что составляет 0,6 А . Этого тока достаточно для беспрепятственной работы микросхемы . Затем: R1 = Vbe_Qeq / I_CI1 R1 = 0,6 В / 0,6 А 1 R12202 Расчет сопротивления цепи защиты Аналогично нам нужно знать суммарный ток выбранного блока питания, чтобы в этом диапазоне был обрыв. Наш блок питания для 6 ампер . Блок питания = 6А Рассчитаем R2 . Мы знаем, что закон Ома дает нам следующее выражение: В = R * I В = Напряжение отсечки транзистора Q1 — это 0,6 В . «Это диапазон отсечки транзистора». I = Суммарный ток блока питания, который составляет 6A . Then: R1 = Vbe_Q1 / I_ps R1 = 0.6V / 6A R1 = 0.1 Ohm Current of the power transistors Q2 + Q3 = 25А + 25А = 50А Однако суммарная мощность транзистора TIP36C составляет 125Вт , а значит он работает при токе от 25А до 5В . Помните приведенную выше формулу: P = V * I ; P = 5В * 25А = 125Вт . Для этой схемы с максимальным напряжением 37В и транзисторами с максимальной мощностью 125Вт смотрим так: PMAX = V * I: IMAX = P / V => IMAX = 125W / 37V => IMAX = 3,37A Как два транзистора. Следовательно, наша схема работает с двумя транзисторами TIP36C , чтобы получить на выходе 6 ампер . На рис. 2 показана схема регулируемой цепи питания с защитой от короткого замыкания. Те, кто следят за нами, уже очень хорошо знают эту схему, разница как раз в реализации схемы защиты, как мы видим ниже. Что защищает ваш блок питания? Билл Швебер 15 июля 2019 г. Блог Убедитесь, что ваша система защищена от сбоев питания, а также от дополнительных сценариев. Неопытные инженеры-электронщики часто предполагают, что хорошая шина питания просто «случается», в то время как более опытные знают, что прочная, бесшумная шина не дается легко, но необходима для стабильной, стабильной, бесперебойная работа системы. Но блок питания — это нечто большее, чем просто его способность обеспечивать стабильное напряжение постоянного тока, несмотря на изменения нагрузки и сети, переходные процессы в системе, шум и другие аберрации. Как так? Хороший блок питания не только обеспечивает питание, но и защищает от временных и постоянных сбоев, которые могут возникнуть как внутри, так и снаружи, и защищает от непоправимого повреждения системы, которая является ее нагрузкой. Прежде чем мы рассмотрим различные типы защиты, стоит кратко рассмотреть четыре класса источников питания постоянного тока, также называемых стабилизаторами или преобразователями постоянного тока; обратите внимание, что приведенные рейтинги текущего выпуска являются лишь приблизительными регионами и не имеют жестких или официальных границ: 1) для больших нагрузок, порядка 20 А и выше, имеется множество готовых источников питания с открытой рамой или полностью в металлическом корпусе, как для приложений AC-DC, так и DC-DC 2) для умеренные нагрузки от 10 до 20 А, есть модульные блоки питания; они часто заливаются эпоксидной смолой для физической защиты 3) до 10 А, есть много доступных ИС, которым требуется несколько внешних пассивных и активных компонентов для работы в качестве полных источников питания 4) наконец, вы можете собрать базовый источник питания из отдельных компоненты, такие как диоды и конденсаторы, часто в сочетании с небольшим LDO или контроллером переключения необходимы Итак, какие бывают виды защиты? a) Защита от перегрузки (перегрузка по току/короткое замыкание) Защита (OP), включая классический предохранитель, защищает источник питания в случае короткого замыкания цепи нагрузки или слишком большого тока. Многие источники питания «самоограничиваются» в том смысле, что они могут подавать только определенный ток, поэтому предохранитель не нужен. Стандартный предохранитель, который «перегорает» («размыкается») и останавливает подачу тока, необходимо будет заменить вручную; это проблема в одних ситуациях, но достоинство в других. Существуют также электронные предохранители, которые автоматически самовосстанавливаются. b) Ограничение тока и возврат тока являются расширениями защиты от перегрузки. Если ток, от которого нагрузка потребляет питание, превышает расчетный предел, обратная обратная связь по току снижает как выходной ток, так и связанное с ним напряжение до значений ниже нормальных рабочих пределов. В крайнем случае, если нагрузка становится короткозамкнутой, ток ограничивается небольшой долей от максимального значения, в то время как выходное напряжение, очевидно, падает до нуля. c) Блокировка при пониженном напряжении (UVLO) гарантирует, что преобразователь постоянного тока не будет пытаться работать, когда входное напряжение, которое он видит на своем входе, слишком низкое, Рисунок 1 . Почему это может быть проблемой? Во-первых, выход питания может быть неопределенным, если его постоянное напряжение слишком низкое, что может вызвать проблемы в системе. Во-вторых, это предотвращает «вампирское» высасывание энергии из источника даже при низком напряжении; это может разрядить аккумулятор, который система пытается зарядить. UVLO также помогает правильному функционированию последовательности включения питания (если таковая имеется). В-третьих, сам преобразователь постоянного тока может быть поврежден, если он попытается включиться, когда его собственный вход слишком низок для правильной работы. Во время различных режимов источника питания, когда он переходит от выключенного к полностью включенному и обратно к выключенному, UVLO гарантирует, что источник не попытается включиться и обеспечить выход, если его входное напряжение ниже минимума, необходимого для правильной работы. операция. (Источник: Texas Instruments) d) Защита от перенапряжения (OVP) срабатывает, если внутренний сбой в источнике питания приводит к тому, что его выходное напряжение превышает указанный максимум, что может привести к повреждению нагрузки. OVP отключает питание или ограничивает выход, когда напряжение превышает заданный уровень. Схему OVP часто называют «ломом», по-видимому, потому, что она имеет тот же эффект, что и металлический лом, наложенный на выход источника питания. Правильно спроектированный лом функционирует независимо от самого источника питания. Один тип лома сбрасывается (после срабатывания) только при отключении питания; в другом типе он сбрасывается после устранения неисправности выходного напряжения. Последнее полезно, когда условие, которое привело к срабатыванию ломика, является временным, а не серьезным сбоем в подаче питания. Хотя большинство расходных материалов в настоящее время поставляются со встроенным ломиком, многие поставщики предлагают небольшую отдельную схему ломика, которую при необходимости можно добавить к существующему источнику питания. e) Термическая перегрузка произойдет, если подход к охлаждению подачи спроектирован неправильно или не работает (вентилятор останавливается, поток воздуха блокируется). В этом случае источник питания, вероятно, превысит номинальную температуру, что серьезно сократит срок его службы и может даже привести к немедленной неисправности. Решение простое: схема измерения температуры внутри источника питания или рядом с ним, которая переводит источник питания в режим покоя или отключения, если она превышает заданный предел. Некоторые термовыключатели автоматически позволяют возобновить работу, если температура падает, а другие нет. f) Защита от обратного включения блокирует протекание тока и обнуляет напряжение, если нагрузка подключена в обратном направлении (вывод положительного напряжения на шину отрицательной нагрузки и наоборот). Это особенно популярно в приложениях, где аккумулятор отсоединен, а затем снова подключен, например, в автомобиле или там, где аккумулятор не запирается. Итак, какие виды защиты вам нужно добавить в свой запас? Это, конечно, частично определяется приложением, но также зависит от конструкции питания (пункты 1-4 выше). Для источников питания в металлическом корпусе или модульных (типы питания 1 и 2) большинство этих режимов защиты обычно являются стандартными и включены (кроме предохранителя). Для типа 3 ИС питания могут предлагать некоторые или все функции защиты, но они также могут быть отключены (необходимо в некоторых особых случаях, но также рискованно). Обратное соединение является особым случаем и добавляется только там, где это имеет смысл. Его можно реализовать с помощью простого диода, но это добавляет потери на падение напряжения, поэтому необходима идеальная диодная схема. Относитесь к своему источнику питания с уважением, которого он заслуживает: убедитесь, что он защищен, а также защищает вашу цепь. Ваш дизайн и система будут вам благодарны. Ссылка Texas Instruments, Отчет о применении SLVA769A, «Общие сведения о блокировке при пониженном напряжении в силовых устройствах» Подписаться Другие работы Билла Категории Аналоговый и силовой Аналоговый и силовой RIGOL выпускает настольный блок питания DP2000 29 сентября 2022 г. Powercast выпускает платформу беспроводной зарядки RF на основе сотовой связи 29 сентября 2022 г. STMicroelectronics выпускает TSV782, расширяя семейство 5V OP-AMP 28 сентября 2022 г. Achronix приобретает ключевую интеллектуальную собственность и опыт от лидера в области сетевых решений FPGA Accolade Technology 27 сентября 2022 г. Переместите AlGaN, Silanna UV разработала новый SPSL 26 сентября 2022 г. ДОПОЛНИТЕЛЬНО Промышленный Может ли рынок промышленных ПК расти дальше? 29 сентября 2022 г. SEMI прогнозирует, что расходы на производственное оборудование вырастут до 100 миллиардов долларов 28 сентября 2022 г. Renesas анонсирует R9A02G020, микроконтроллер RISC-V ASSP для управления двигателем 21 сентября 2022 г. IIC поддерживает лодочные экосистемы следующего поколения 20 сентября 2022 г. 25 октября 2022 г .: Hardware Pioneers Max 19 сентября 2022 г. БОЛЬШЕ Интернет вещей Quectel анонсирует новый смарт-модуль SC680A LTE 30 сентября 2022 г. Как масштабировать IoT за пределы распределенных хранилищ данных с помощью протокола Zenoh 28 сентября 2022 г. Брокер MQTT от HiveMQ уклоняется от Google IoT Core 26 сентября 2022 г. Прием тезисов: Конференция по безопасности устройств IoT 23 сентября 2022 г. Встроенный исполнительный директор: Ян Дрю, председатель Foundries.io 21 сентября 2022 г. ЕЩЕ Сеть и 5G Системный синхронизатор Renesas ClockMatrix, используемый в оценочном комплекте AMD Zynq® UltraScale+™ RFSoC DFE ZCU670, эталонный дизайн для нового радио 5G 30 сентября 2022 г. Самое быстрое автономное решение 5G mmWave от Qualcomm и ZTE 22 сентября 2022 г. Nokia стимулирует монетизацию 5G и IoT с помощью услуги AVA Charging SaaS 22 сентября 2022 г. Семейство Secure Ethernet PHY терабитного масштаба от Microchip поддерживает агрегацию портов для корпоративного и облачного соединения 21 сентября 2022 г. Возможности CC-Link IE TSN будут продемонстрированы на IIC Plugfest 16 сентября 2022 г. ЕЩЕ Как работает защита от перегрузки по току (OCP)? Начало загрузки.. сохранить  Сохранить Часто задаваемые вопросы (FAQ) Сводка Когда защита от перегрузки по току (OCP) включена, система питания отключает выход, если выходной ток достигает установленного предела тока, и переходит от работы с постоянным напряжением (CV) к работе с постоянным напряжением. текущая (СС) операция. Вопрос Как работает защита от перегрузки по току (OCP)? Ответ Хотя источники питания Keysight защищают себя от перегрузок и коротких замыканий, для тестируемого устройства (ИУ) может потребоваться дополнительная защита от перегрузок по току. Хотя источник питания может работать неограниченное время как в режиме CV, так и в режиме CC, вы можете захотеть ограничить время, в течение которого ИУ подвергается воздействию постоянного тока. Вот где OCP полезен. При включенном OCP, когда источник питания постоянного тока переходит из режима CV в режим CC, OCP берет на себя управление после заданной временной задержки и отключает выход источника питания. Время задержки программируется. Это не позволяет OCP отключать источник питания постоянного тока из-за коротких скачков тока и других допустимых кратковременных перегрузок, которые не считаются опасными. По сравнению с защитой от перенапряжения (OVP) выход отключается немедленно. OVP обычно всегда включен и не может быть отключен. Однако, в отличие от OVP, OCP можно включать и выключать, и по умолчанию он обычно отключен. Типичное событие OCP показано здесь: Первая треть графика показывает нормальную работу: источник питания находится в режиме CV, и ток, подаваемый на нагрузку, меньше предельного тока. Как только достигается ограничение по току, источник питания начинает переход из режима CV в режим CC (подробнее об этом позже). В это время, если OCP выключен, источник питания будет оставаться в режиме CC до тех пор, пока нагрузка не будет снята или уменьшена до точки, когда источник питания вернется в режим CV. Если OCP включен, по истечении времени задержки OCP выход отключается (последняя часть графика) Обратите внимание, что время, необходимое выходу для перехода в режим CC, варьируется в зависимости от величины состояния перегрузки по току по сравнению с настройкой ограничения тока. Например, если перегрузка по току лишь немного превышает настройку ограничения тока, может потребоваться несколько десятков миллисекунд (или больше) для того, чтобы выход установил бит состояния CC и запустил последовательность программирования с понижением (отключение). Если перегрузка по току значительно превышает настройку ограничения тока, может потребоваться всего несколько сотен микросекунд или меньше, чтобы выход установил бит состояния CC. Чтобы определить, когда активируется OCP и выход начинает отключаться, вы должны добавить время, необходимое для установки бита состояния CC, ко времени задержки защиты от перегрузки по току. Если перегрузка по току сохраняется сверх суммы этих двух временных интервалов, выход отключается. Вы также можете указать задержку OCP, чтобы предотвратить срабатывание защиты от перегрузки по току при мгновенных изменениях выходных настроек, нагрузки и состояния. В большинстве случаев эти мгновенные состояния не будут считаться неисправностью защиты от перегрузки по току, а наличие состояния OCP, отключающего выход, когда они возникают, может быть неприятностью. Указание задержки OCP позволяет цепи OCP игнорировать эти мгновенные изменения в течение указанного периода задержки. По истечении времени задержки OCP и сохранении состояния перегрузки по току выход отключается. Другие факторы включают разницу между старым выходным значением и новым выходным значением, настройку ограничения тока и емкость нагрузки в режиме CV или индуктивность нагрузки в режиме CC. Требуемая задержка должна определяться экспериментально в каждом конкретном случае. Вот пример OCP с использованием модели N7951A Advanced Power System — динамический источник питания постоянного тока, 20 В, 50 А, 1000 Вт. Мы охарактеризовали это с помощью программного обеспечения для управления и анализа 14585A. Он сравнивает время отклика при нагрузке 6 А и 12 А, когда ограничение тока установлено на 5 А. Включая запрограммированное время задержки OCP в 5 мс, было обнаружено, что фактическое общее время отклика составляет 7 мс при нагрузке 12 А и 113 мс при нагрузке 12 А. 6 А нагрузка. Это сильно отличается от почти мгновенного времени отклика системы OVP. Даже если время задержки OCP было установлено равным нулю, ответ по-прежнему составляет миллисекунды, а не микросекунды по сравнению с событием OVP. А когда величина овердрайва невелика, как в случае с нагрузкой 6 А, обеспечивающей только 1 А овердрайва, общее время отклика намного больше. Почему это? В отличие от системы OVP, которая работает полностью независимо от системы контроля ограничения напряжения, система OCP запускается системой контроля ограничения тока. Таким образом, общее время отклика включает в себя и время отклика текущего лимита. Поведение ограничения тока сильно отличается от простого порогового детектора «годен/не годен», такого как OVP. Система ограничения или схема должны регулировать выходную мощность источника питания на определенном уровне, что делает ее системой управления с обратной связью. Стабильность этой системы важна как при переходе от работы с постоянным напряжением, так и при поддержании стабильного выходного тока после перехода. Это приводит к более медленным характеристикам отклика, зависящим от перегрузки, которые типичны для систем ограничения тока. Как правило, повреждение от перегрузки по току по своей природе намного медленнее, чем OVP, и время отклика, зависящее от перегрузки привода, соответствует характеру повреждения от перегрузки по току, зависящему от времени. Важно понимать, на что похожа характеристика отклика OCP и какую величину перегрузки по току может выдержать ваше тестируемое устройство, и вы должны быть в состоянии эффективно использовать возможности защиты от перегрузки по току вашего системного источника питания. Входы и выходы источника питания В то время как в спецификации импульсного источника питания может быть указано соответствие более чем двум дюжинам общих спецификаций, особое внимание уделяется входным и выходным характеристикам, а также стандартам безопасности, влияющим на установку, выделены некоторые основы определения и интеграции устройство. Большинство источников питания имеют хорошо поддерживаемое входное напряжение с номинальным диапазоном 85–264 В переменного тока, подходящим для использования с любым источником питания от 115 до 230 В переменного тока. Типичный диапазон частот напряжения охватывает любые источники питания с частотой 50 или 60 Гц. С точки зрения интеграции все становится интереснее при обсуждении номинального тока и пускового тока. Обычно вход большинства источников питания снабжен внутренними предохранителями, но рекомендуется добавить дополнительный предохранитель или, что предпочтительнее, миниатюрный автоматический выключатель (MCB) на вход, который можно включать и выключать. Входной ток при полной нагрузке указан в техническом паспорте, допустимы плавкие предохранители от 150% до 500% от спецификации, а также проводка с подходящим сечением провода. Например, при подключении импульсного источника питания постоянного тока от 2 А до 10 А используйте плавкий предохранитель 10 с задержкой срабатывания или MCB и провод 16 AWG для защиты входной проводки. Однако убедитесь, что предохранитель или автоматический выключатель выдерживают пусковой ток. Хотя продолжительность пускового тока составляет менее половины периода переменного тока, она может в 6–20 раз превышать входной ток полной нагрузки. Это, безусловно, может привести к срабатыванию устройств защиты от быстродействующих токов, поэтому ознакомьтесь с рекомендациями производителя, так как, вероятно, потребуются плавкие предохранители и автоматические выключатели. Выходное напряжение источника питания и номинальный выходной ток или максимальная выходная мощность, вероятно, являются наиболее важными характеристиками для приложения, но есть и другие. Что касается напряжения, необходимо учитывать регулируемый диапазон выходного напряжения, защиту от перенапряжения, допуск по напряжению и пульсации. Эти характеристики выходного напряжения могут повлиять на чувствительные приложения, такие как аналоговые схемы или тестовые системы, но большинство источников питания 24 В постоянного тока могут обеспечить необходимый потенциал. Выходной ток, возможно, требует более тщательного изучения, в частности, номинальный выходной ток и метод ограничения тока. Сюда входит защита от короткого замыкания и перегрузки. Эта защита выхода источника питания часто находится внутри устройства, но это не означает, что при ее интеграции не требуется дополнительная защита. Защита от короткого замыкания часто встроена в блок питания и отключает выходную мощность при возникновении короткого замыкания. Входная мощность обычно должна быть циклически выключена и включена, чтобы сбросить эту ошибку. Многие блоки питания используют метод ограничения тока с прямой связью на выходе. Это ограничивает максимальный ток перегрузки до 110 %, 150 % или 200 % от номинального тока в зависимости от выбранного источника питания. При использовании этого метода и при возникновении состояния перегрузки ток продолжает расти до предела, но напряжение падает для поддержания постоянной мощности. Это нарушает функцию постоянного напряжения источника питания, но может помочь запустить электродвигатель с высоким пусковым током или мощностью при других событиях с высоким пусковым током. Эти события ограничения тока с прямой связью могут привести к тому, что устройства, такие как камеры, контроллеры световой завесы или реле безопасности, будут периодически терять питание. Встроенная защита импульсных источников питания от перегрузки также может влиять на требуемые методы защиты выхода. Добавление предохранителей, автоматических выключателей или устройств электронной защиты цепи (ECP) в выходную цепь может помочь захватить и изолировать цепь, вызывающую перегрузку по току, путем срабатывания защитного устройства. В переводе с конструктивных соображений это означает отделение цепей постоянного тока с высоким пусковым током, таких как двигатели, от цепей низкого уровня, таких как контроллеры, HMI и реле безопасности. Распределите выходную мощность постоянного тока через несколько защитных устройств, таких как быстродействующие автоматические выключатели, автоматические выключатели без выдержки времени или с задержкой срабатывания, в зависимости от подключенной нагрузки. Для еще более точного обнаружения перегрузок по току ECP контролирует как ток, так и напряжение. Длительное состояние пониженного напряжения может помочь определить цепь, вызывающую проблему. Проектирование распределения питания постоянного тока для подачи питания через несколько устройств защиты также позволяет использовать провода меньшего сечения. Использование проводов меньшего размера распространено в дискретных и аналоговых вводах/выводах, а также в других сигнальных кабелях. Приведенное выше обсуждение относительно короткого замыкания и перегрузки на выходе относится к общим требованиям безопасности, которым удовлетворяют многие источники питания, для класса защиты 1 (IEC 536 или NFPA 70, статья 725). В то время как статья 725 действительно распространяется на некоторые низковольтные промышленные устройства управления, некоторые компьютерные сети и другие цепи дистанционного управления, сигнализации и цепи с ограничением мощности, она так же касается использования и ограничений мощности, которые отличают ее от силовых цепей. Класс 1 обсуждает часть проводки в цепи электропитания между устройством максимального тока и подключенным оборудованием. Для цепей класса 1 требуется напряжение менее 30 В и ограничение мощности менее 168 % от номинального напряжения устройства, а также требуется защита от перегрузки по току. Некоторые блоки питания соответствуют требованиям класса 2 — повышенная защита выходов для подключенных нагрузок. Этот класс посвящен цепи между источником питания класса 2 и подключенным оборудованием. Он защищает цепь от возгорания, а персонал от поражения электрическим током. Существует много требований к цепям класса 2, но для подключения к стороне нагрузки источника питания предохранитель не требуется, если используется соответствующий провод. Примером этого является питание по кабелям Ethernet (PoE). Без надлежащего ограничения тока и размера провода 100 кабелей вместе в жгуте могут вызвать настоящий пожар. ЧИТАЙТЕ ТАКЖЕ: Контроль массивных фундаментов Короткое замыкание и перегрузка При работе электросетей и машин возникают различные неисправности. Короткое замыкание и перегрузка являются наиболее опасными неисправностями в энергосистеме. Они изменяют структуру цепи, вызывают изменения в распределении мощности, вызывают потери энергии, нарушают стабильность энергосистемы и влияют на нормальную работу электрооборудования. Хотя эти два явления имеют сходство, они различны. Ниже мы узнаем больше о коротком замыкании и перегрузке и сравним их различия. Ayuan Разница между коротким замыканием и перегрузкой Ниже вы можете увидеть разницу между коротким замыканием и перегрузкой. Определение Основное различие между коротким замыканием и перегрузкой заключается в определении. Перегрузка относится к ситуации, когда ток электрической нагрузки превышает его номинальное значение в течение длительного времени. Короткое замыкание относится к случайному или преднамеренному токопроводящему пути между двумя или более токопроводящими компонентами, в результате чего разность потенциалов между этими токопроводящими компонентами становится равной или близкой к нулю. Другие определения короткого замыкания: Нежелательное низкоомное соединение между двумя точками цепи. Неисправность цепи. Это происходит, когда цепь создается между положительным и отрицательным полюсами батареи, источника питания или цепи. Что происходит, когда горячий провод и нейтральный провод касаются друг друга. Случайное соединение между двумя точками в цепи, например, веткой дерева или животным, соединяющим разрыв между двумя проводниками. Другие определения перегрузки: Электрическая перегрузка – это разновидность перегрузки по току, когда ток по проводу или цепи превышает его мощность, что приводит к перегреву, а также к возникновению риска возгорания или повреждения оборудования. Уровень напряжения Для любого конечного тока, протекающего через короткое замыкание, напряжение на коротком замыкании равно нулю. На принципиальной схеме короткое замыкание изображается идеальным проводом с нулевым сопротивлением. В случае перегрузки напряжение может быть очень низким, но не нулевым. Уровень тока Максимальное значение тока короткого замыкания напрямую связано с размером и мощностью источника питания и не имеет ничего общего с током нагрузки цепи, защищенным защитным устройством. Чем больше мощность источника питания, тем больше ток короткого замыкания. Ток перегрузки напрямую зависит от мощности нагрузки. Поэтому уровень тока короткого замыкания намного выше, чем ток перегрузки. Короткое замыкание кратно номинальному току. Перегрузка близка к номинальному току. Опасность Короткое замыкание более опасно, чем перегрузка. Потому что текущий уровень выше. В приложениях с высоким напряжением короткие замыкания чрезвычайно опасны. Передача энергии происходит быстро при коротком замыкании и медленно при перегрузке. Причина Благодаря тщательному проектированию системы и оборудования, а также правильной установке и обслуживанию система питания должна максимально избегать коротких замыканий и перегрузок. Однако даже при соблюдении этих мер предосторожности короткие замыкания и перегрузки все равно случаются. Причины короткого замыкания: В оборудовании есть вредители и грызуны. Плохое соединение. Скачок напряжения. Износ изоляции. Накопление влаги, пыли, бетонного сока и загрязнений. Проникновение металлических или проводящих предметов, таких как рыболовные ремни, инструменты, отбойные молотки или погрузчики. Некоторые причины перегрузки: 1) Чрезмерная нагрузка потребителя. 2)Неисправные электроприборы. 3) Плохая проводка и заземление. 4) Неправильное использование. Защитное устройство Необходимо быстро устранять короткие замыкания и перегрузки в энергосистеме. Это работа устройства защиты цепи. Для этого защитное устройство должно иметь возможность прерывать максимальный ток, который может протекать в месте расположения оборудования. Предохранители и автоматические выключатели могут защитить систему от перегрузки и короткого замыкания. Тепловые реле перегрузки могут только предотвратить перегрузку. Магнитные автоматические выключатели могут защитить только от коротких замыканий. В результате Когда в системе питания происходит короткое замыкание, происходит несколько вещей, все они плохие: В положении короткого замыкания может возникнуть искрение и возгорание. Ток короткого замыкания течет от различных источников питания к месту короткого замыкания. Все компоненты, проводящие ток короткого замыкания, подвержены тепловым и механическим нагрузкам. Падение напряжения в системе пропорционально величине тока короткого замыкания. Последствия перегрузки: Остаточный ток, вызванный проблемами с изоляцией линии, увеличивает энергопотребление. Прямой контакт с поврежденными проводами может привести к несчастным случаям. Непрерывная перегрузка может вызвать короткое замыкание. Рассчитать В промышленных и коммерческих энергосистемах расчет тока короткого замыкания необходим для выбора соответствующих защитных устройств и оборудования. В настоящее время энергосистема имеет более крупный силовой блок и предъявляет повышенные требования к безопасности и надежности. При расчете коротких замыканий необходимо учитывать множество параметров. Поэтому расчет короткого замыкания не прост и должен выполняться тщательно. alexxlab Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Рубрики Прост Радио Разное Своими руками Советы Схем Схемы Транзист Транзисторы Электрон Электроника
