Содержание: Вся современная электроника очень чутко реагирует на перепады напряжения в сети, особенно в моменты перегрузок и коротких замыканий. Поэтому там, где подобные явления происходят систематически, рекомендуется подключать бытовые приборы вместе со стабилизирующими устройствами. Нужен ли стабилизатор напряжения для ЖК-телевизора? Здесь нет однозначного ответа, каждый самостоятельно принимает решение. В любом случае использование стабилизатора принесет только пользу и в опасной ситуации защитит дорогостоящий телевизор. Стабилизаторы с телевизорами: экскурс в историюВо времена Советского Союза население пользовалось исключительно ламповыми телевизорами, которые могли нормально работать лишь вместе со стабилизатором напряжения. Этим небольшие телевизоры в пластмассовом или металлическом корпусе имели значительный вес, нагревались во время работы, издавая ровный, хорошо слышимый гул. Старые телевизоры теоретически могли обходиться и без стабилизатора, однако даже незначительные колебания напряжения в сети приводило к заметным изменениям изображения, искажениям картинок и другим неприятным последствиям. Поскольку такие ситуации повторялись регулярно, стабилизаторы для телевизора использовались повсеместно, позволяя таким образом получить требуемые 220 вольт. Принцип действия таких стабилизирующих устройств основывался на перенасыщении трансформаторного сердечника, поэтому каждый из них мог работать лишь в каком-то одном узком диапазоне мощностей. Например, черно-белые телевизоры работали со стабилизаторами, рассчитанными на 100-200 Вт, а цветным приемникам требовались уже более мощные устройства. То есть, слабая нагрузка не могла подключаться к мощному стабилизатору. Это приводило к нарушению принципа действия и устройство просто переставало работать. Если же в слабый стабилизатор подключалась мощная нагрузка, он быстро начинал перегреваться, а его корпус плавился. Особенности современных телевизоровВсе современные электронные устройства в том числе и жидкокристаллические телевизоры оборудованы собственными импульсными блоками питания, охватывающими широкий диапазон входного напряжения. На выходе этих устройств напряжение стабилизируется до нужного уровня и в таком виде поступает ко всем узлам и элементам телевизора. Таким образом, телевизоры, в том числе и марки Самсунг и Sony, изготовленные после 2000 года вполне могут обойтись без отдельного стабилизатора. Продавцы буквально навязывают дорогие стабилизаторы доверчивым покупателям, уверяя, что без них телевизор не сможет нормально работать и в аварийной ситуации сразу же сгорит. Весомым аргументом недобросовестных продавцов часто выступает так называемое выгорание пикселей из-за перепадов напряжения и коротких замыканий. Но современные телевизоры изначально защищены от подобных внешних воздействий. В таких случаях просто изменяется направление тока, а сам приемник после обесточивания должен отключиться. Если же замыкание произошло внутри Led телевизора, то здесь стабилизатор тем более ничем не поможет. Относительно выгорающих пикселей стоить заметить, что сами по себе они не могут выйти из строя. Причиной нарушения, как правило, оказываются транзисторы, под управлением которых находится вся пиксельная система. То есть, пиксели все равно вылетают, а количество таких вылетов напрямую зависит от степени надежности всей системы. Как же ведут себя ЖК-телевизоры при перепадах напряжения и выходе его за нормативные пределы?При слишком низких показателях устройство будет просто отключено без каких-либо последствий. После того как напряжение вновь станет нормальным, телевизор включается и работает в обычном режиме. Более сложной ситуация становится при слишком высоком напряжении. В этом случае пробивается и выходит из строя варистор, устанавливаемый на входе. В результате, возникает локальное короткое замыкание, сопровождающееся перегоранием предохранителя, обесточиванием и отключением. Через определенный промежуток времени варистор возвращается в нормальное состояние, а сгоревший предохранитель заменяется. Если такие ситуации возникают регулярно, можно все-таки использовать стабилизатор, чтобы не тратить время на восстановление сгоревших элементов. Сетевой фильтр или ИБП?Проблема дополнительной защиты ЖК-телевизора успешно решается путем использования качественного сетевого фильтра. Его основной функцией является защита самой сети от высокочастотных помех, создаваемых импульсным блоком питания и нарушающих работу других электроприборов. Что касается источника бесперебойного питания, то при отсутствии каких-либо проблем с электроснабжением, данное устройство нет необходимости приобретать. Если же имеют место частые и регулярные отключения, то ИБП рекомендуется купить. В противном случае постоянное воздействие мощных пусковых токов при запуске телевизора после отключения, заметно снижает срок его эксплуатации и в конце концов приведет к выходу из строя. Для ЖК-устройств вполне подойдет недорогой бесперебойник, мощностью 250 Вт, которого будет достаточно при краткосрочных отключениях электричества. Или все-таки стабилизаторЕсли все-таки принято решение обеспечить надежность и гарантированную защиту телевизора, рекомендуется воспользоваться стабилизаторами двойного преобразования. Они гораздо эффективнее по сравнению с механическими и релейными устройствами. В основе работы лежит принцип инвертора, а основным преимуществом считается возможность преобразования переменного тока в постоянный и обратно. Все преобразования осуществляются с высокой точностью, которую обеспечивает встроенный микропроцессор. Единственным существенным недостатком является высокая стоимость этих устройств. |
Художественный дизайн _ Защита электростатического перенапряжения: телевизоры
Теги: Оборудование дизайн
содержание
Первый, личный опыт
Во-вторых, принцип работы
В-третьих, детали параметра
В-четвертых, отличающая полярность
V. Шаги отбора
Шесть, эффекты параметров
Семь, ссылка на интерфейс
Первый, личный опыт
- Телевизор \ Clamp Диода \ Diode Diode Diode, вы можете увидеть его как вещь, только что называется разным.
- Защита телевизоров содержит две части: электростатический выпуск (ESD) и скачки, различные параметры телевизоров и фокус защиты отличается.
- Электростатические параметры обычно соответствуют международным стандартам 8/15 кВ; в основном сосредоточены на параметрах питания, а именно VC @ IPP, такие как Dongwo Electronics SMF5.0A, 200W, сказал, что техник говорит, что он может противостоять более 80 В.
- General Chip Chip Tube Phoot поставляется (например, UART) Обращает внимание на ESD, сигнал представляет собой уровень TTL, как правило, не генерирует нагрузки; и часть источника питания, какую необходимость отличить, какой источник питания (например, Переключение источника питания, мощности постоянного тока, линейного) источника питания), различные помехи мощности разных пульсаций различны, необходимость обратить внимание на разрыв и статическое электричество, источник питания обычно использует телевизоры с высокой мощностью, а мощность пространственных условий может быть настолько большим насколько это возможно.
- Например, 5 В постоянного тока рекомендуют 400 Вт SMAJ5.0A, но пространство ограничено, и предлагается SMF5.0CA 200W. (Суффикс плюс а обычно двустороннее)
- Устройство Одиночная двунаправленная идентификация, двунаправленная единица: CA, односторонний (UNI): A.
- Основное отличие между ESD и раздувом: разная частота, высокая частота ESD, низкая частота.
- TVSТрубка — преходящий супрессор напряжения(Transient Voltage Suppressor)Сокращенное название. Характеризуется: скорость отклика особенно быстро(дляnsкласс)Устойчивость к сопротивлению всплеска относительно отличается от зарядной трубки и чувствительной к давлению.10/1000μsВолна пульс400W~30KW, Импульсный пиковый ток из0.52A~544AНапряжение поломки от6.8V~550VЗначение серии удобно для использования схемы различных разных напряжений.
- RUGE: RUGE также называют прямыми, так как название предполагает, что переходная перенапряжение превышает нормальное рабочее напряжение. По сути, настиг — это острый импульс, который возникает всего за несколько миллионов секунд, что может вызвать нарызги: тяжелое оборудование, короткое замыкание, выключатель питания или большой двигатель.
- Односторонний телевизионные диод, как правило, наносится на цепь источника питания постоянного тока, двусторонний телевизионные диод, нанесенные на переменную цепь напряжения.
- VRWM — VBR — различие процессов VC VC: не работайте между VRWM — VBR в течение длительного времени, интервал представляет собой переходный период; VBR является минимальным напряжением пробоя лавины, а VBR — VC находится в лавине, напряжение также является интервалом требуется до зажима напряжения.
- Energy 8/20, 10/1000, относится к возможностям для тестирования погрузчиков (параметры испытательного оборудования составляют 100 В, 200 В, но они не связались с этим устройством).
- Для небольшой защиты от текущей нагрузки его можно сознательно увеличить, чтобы увеличить текущее сопротивление в линии, поскольку сопротивление сопротивления токопии подходит, как правило, не влияет на нормальную работу линии, а ток, генерируемый током Ограничивающий резистор значительно уменьшен. Маленький. Небольшая текущая линия нагрузки может быть использована для защиты небольшой текущей линии нагрузки.
- Переносимые импульсы, которые могут выдерживать телевизоры, не повторяется.
- Поскольку предохранитель предохранителя, нормальный рабочий ток IH считается. За пределами тока предохранителей его, обратите внимание на характеристики температуры, IH при разных температурах изменится, рассмотрим работу температуры окружающей среды и фактический тест максимальный ток для выбора. Например, фигуры 1, 2.
♂ ♂ ♂
Во-вторых, принцип работы

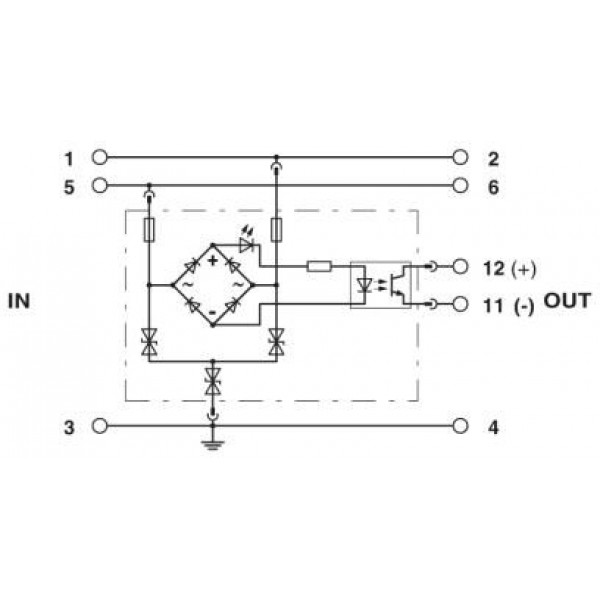

- Телевизоры (преходящие супрессоры напряжения) диод, то есть супрессор переходного напряжения, но также известный как лавина, представляет собой однократнее соединение PN или множество плечевых соединений, встроенных с полупроводниковым процессом.
- Телевизионные диод имеют одностороннюю и двунаправленную, а односторонние телевизионные диод, как правило, наносится на цепь источника питания постоянного тока, двусторонняя телевизионная диодная, нанесенная к переменной напряженности.
- При применении к цепи постоянного тока одностороннее телевизионные диод обратно соединены параллельно, когда цепь работает нормально, телевизионные диод находятся на выключенном состоянии (высокопоставленное состояние), не влияют на нормальную работу цепи Отказ Когда схема имеет ненормальное перенапряжение и достигает телевизионных диодных распаковки, телевизионные диод быстро мутируют от состояния высокого сопротивления в состояние низкого сопротивления, а разряда, вызванные ненормальным перенапряжением на землю, и одновременно зажимают ненормальный перенапряжение Низкий уровень для защиты цепи послевыполнения от ненормального повреждения перенапряжения. Когда ненормальный перенапряжение исчезает, телевизионная диодная устойчивость восстанавливается до высокого сопротивления.
В-третьих, детали параметра
- VRWM: самое высокое рабочее напряжение напряжения отсечки, телевизиода диода, может постоянно применяться, не вызывая достижение максимального напряжения постоянного тока или пика переменного тока, не вызывая ухудшения или повреждения телевизионных диодов. Под VRWM телевизоры диод не работают, не включается. Это должно быть как можно ближе к нормальному рабочему напряжению защищенной цепи, так что весь цикл столкнутся с угрозами перенапряжения перед телевизорами.
- VC: напряжение зажима, пиковое напряжение, измеренное на обоих концах телевизионных диода, когда применяется пиковый токовый импульс IPP.
- VBR: Напряжение поломки, является минимальным лавинным напряжением TVS Tube. Относится к напряжению на обоих концах телевизора при указанном импульсном токе постоянного тока или вблизи тревоги лавины в характеристической кривой V-I. VBR разделяется на 5% и 10% в соответствии с протяженностью VBR и стандартной стоимости телевизоров. Для 5% VBR VWM = 0,85ВБР; для 10% VBR, VWM = 0,81ВБР.
- IR: ток утечки, также известный как толератор. По указанной температуре и наибольшему рабочему напряжению максимальный ток, протекающий через телевизору диода, измеряется при напряжении отсечки.
- IPP: пиковый импульсный ток, как правило, пик в 10/1000 мкс Текущая форма волны. VC, IPP отражает способность к отгрузке телевизоров.
- Это: тестовый ток.
- C: значение емкости, для телевизоров трубки того же уровня мощности, тем ниже напряжение, тем большее значение емкости. В защите линии связи особенно обратите внимание на емкости T телевизоров трубки. Чем выше емкость частоты данных / сигнала, тем больше вмешательство диода к цепи, образуют шум или ослабляющий уровень сигнала, поэтому необходимо определить диапазон емкости выбранного устройства в соответствии с характеристиками цепи. Высокочастотные схемы, как правило, выбирают емкость к емкости, должны быть маленькими как можно меньше (например, LCTV, телевизоры с низкой емкостью, емкостью не более 3PF), а выделение емкости цепи с высокими требованиями к емкости может быть выше 40 PF.
- PPPM Номинальная импульсная мощность, которая основана на максимальном напряжении отсечки и пиковым импульсном токе в это время. Для рук, телевизоры 500 Вт, как правило, достаточно. Максимальная пиковая мощность импульсных PM — это максимальное значение пикового пульса мощности, которое может лечить телевизорами. При данном максимальном напряжении зажима, более крупное энергопотребление PM, тем больше емкость тока разрыва. Под заданным потреблением энергии PM, нижнее напряжение зажима VC, тем больше емкость тока разрыва. Кроме того, пиковое потребление мощности импульсов также связано с импульсной формой волны, продолжительности и температуре окружающей среды. Более того, преходящий пульс, который может выдерживать телевизоры, не является повторяющимся, а частота повторения импульсов (отношение длительности и прерывистое время), указанное устройством, составляет 0,01%. Если в цепи происходит повторяющийся импульс, следует рассмотреть накопление мощности импульсов, и можно повредить телевизоры.
- Форма пакета: из формы пакета TVS Tube вы можете увидеть его размер мощности. Область чипа телевизоров трубки напрямую определяет уровень мощности.
В-четвертых, отличающая полярность
- Посмотрите на логотип: TVS TUBE, есть одностороннее и двустороннее, одностороннее положение, есть тонкое цветное кольцо, положительный электрод, а также два пути, есть два кольца в середине Или нет никаких признаков, без полярности.
- Технические характеристики: Как правило, на первой странице двунаправленные — это двустороннее, одностороннее, одностороннее.
- Тип модели: модель с именами TVS TUBE является регулярной, и большинство моделей труб TVS могут видеть параметры. Например, TVS Tube SMF5.0A / SMF5.0CA и диакриппио показаны в одном направлении, а кросс-критерий CA является двунаправленным.
- При использовании мультиметровых инструментов: односторонняя сторона, существует характеристики пробоя лавины, существует напряжение, постоянный ток, двусторонняя симметрия.
V. Шаги отбора
- Многопроводная защита более выгодна для использования телевизоров;
- Для определения максимального постоянного тока или непрерывного рабочего напряжения в защищенной цепи, номинальное стандартное напряжение и толерантность «высокого конца»;
- Номинальная переходная мощность телевизоров трубки больше, чем максимальная мощность переходной силы, которая может возникнуть в цепи. Если вы знаете более точный точный текущий IPP, VCIPP можно использовать для определения мощности; если невозможно определить приблизительный ассортимент IPP, телевизоры мощности лучше. PM — максимальная пиковая импульсная мощность рассеивания мощности, которое может влиять на телевизоры. При данном максимальном напряжении зажима, тем больше премьер-министр энергопотребления мощностью, тем больше емкость наследования наследования тока разрыва; при заданном премьер-то времени энергопотребления, тем ниже напряженное напряжение зажима, тем больше доступной емкости его постоянного тока. Кроме того, пиковое потребление мощности импульсов также связано с импульсной формой волны, продолжительности и температуре окружающей среды;
- Напряжение отсечения TVS трубки больше, чем наибольшее рабочее напряжение защищенной цепи;
- Максимальное напряжение зажима телевизоров трубки меньше, чем поврежденное напряжение в защищенной заднему сектору.
- После определения максимального напряжения зажима телевизоров трубки телевизоров его пиковый ток импульсов больше, чем преходящий ток перенапряжения;
- Для защиты цепи интерфейса данных необходимо обратить внимание на выбор телевизоров диодов с соответствующей емкостью. Например, когда частота сигнала или скорость передачи высока, должна использоваться низкая конденсаторная серия.
- Температурные соображения. Супрессор переходного напряжения может работать от -55 до + 150 ° С. Если телевизоры должны работать в изменении, поскольку его идентификатор тока обратного утечка увеличивается при увеличении температуры; энергопотребление уменьшается с увеличением телевизоров, от + 25 ° С до + 175 ° C, около 50% Работание напряжения VBR увеличивается с определенным коэффициентом с увеличением температуры. Следовательно, необходимо проконсультироваться с информацией о продукте, учитывая влияние изменений температуры на его характеристики.
Шесть, эффекты параметров
- Самое высокое рабочее напряжение VRWM: когда цепь работает в нормальной работе, диод телевизора не работает, в состоянии выключения, поэтому напряжение отсечки телевизоров диода должно быть больше, чем наибольшее рабочее напряжение защищенной цепи. Это гарантирует, что телевизоры не влияют на схему под нормальной работой цепи. Однако рабочее напряжение телевизионных диодов также определяет высокий низкий уровень напряжения диода телевизоров. Когда напряжение отсечки больше, чем нормальное рабочее напряжение линии, рабочее напряжение диода телевизоров не может быть выбрано, если слишком высоко, Зажимное напряжение также будет выше, поэтому, когда вы выбираете VRWM, вы должны рассмотреть возможность поддерживать рабочее напряжение защищенной цепи и последующей цепи.
- Телевизор Выбор мощности: Номинальная переходная мощность телевизоров диодных продуктов должна быть больше, чем максимальная мощность переходной силы, которая может возникнуть в цепи.
- Напряжение зажима VC: телевизора диодный зажимное напряжение должно быть меньше, чем максимальная активная цепь первичной защитной цепи, большинство VCS и VBR и IPP телевизоров пропорциональны. Для TVS Tube из того же уровня мощности, тем выше напряжение пробоя, тем выше VC.
- ИК-утечка тока: в некоторой низкой мощности или схеме с высокой точностью Ir слишком вероятно, что вызывает чрезмерную потребление энергии цепи или точности сбора сигналов. Из-за большого ИК трубки телевизоров низкого давления (VRWM <10V), если цепь пост-этапа сильна, попробуйте выбрать TVS Tube из 10 В или более; если цепь после этапа меньше, чем способность сопротивляться , необходимо выбрать небольшое ИК и низкое напряжение. Трубка TVS, Dongwo может обеспечить такие продукты.
- C N-емкость: трубчатая емкость телевизоров трубки, как правило, в нескольких сиськах. Для TVS трубки того же уровня мощности, тем ниже напряжение, тем большее значение емкости. В некоторых линиях связи уделяйте особое внимание трубчатой емкости телевизионной трубки и не могут повлиять на цепь цепи.
- Форма пакета: В целом, мощность TVS Tube также может быть воплощена в виде пакета, тем меньше объем упаковки, тем меньше мощность, как правило, потому что область чипа телевизоров напрямую определяет уровень мощности телевизоров трубки.
Семь, ссылка на интерфейс
Серийный номер | Имя интерфейса | Скорость передачи (Мбит / с) | Схема паразитарных емкости требований (PF) | Рекомендуемое защитное устройство | Защита первого уровня | Вторичная защита | Трехуровневая защита |
1 | Интерфейс USB2.0 | 480 | <3 | SR05/SRV05-4 | |||
2 | Интерфейс USB3.0 | 4800 | <1 | LC05CD | |||
3 | Интерфейс USB3. 1 | 10000 | <0.5 | ULC3324P10 | ULC052010P5 | ||
4 | Интерфейс типа C | 10000 | <0.5 | ULC3324P10 | ULC052010P5 | ||
5 | Быстрый заряд USB интерфейс | 480 | <3 | ULC1654N | |||
6 | Быстрое интерфейс питания зарядки | — | — | ESD1285P | |||
7 | 100 м сетевого интерфейса | 100 | <5 | 3R090-5S | HL60-025 | SLVU2.8-4/SRV05-4 | |
8 | 1000 м сетевого интерфейса | 1000 | <1 | 3R090-5S | HL60-025 | LC3311CCW | |
9 | 10000 м сетевого интерфейса | 10000 | <1 | 3R090-5S | HL60-025 | ULC0542T | |
10 | Poe сетевой интерфейс | 100 | <5 | 3R090-5S | HL60-025 | SLVU2. 8-4 | SMCJ68CA |
11 | HDMI1.3 интерфейс | 10200 | <1 | ULC0524P | |||
12 | HDMI1.4 интерфейс | 10200 | <1 | ULC0524P | |||
13 | Интерфейс HDMI2.0 | 18000 | <0.5 | ULC0514P10 | ULC0544P10 | ||
14 | Показать видеоинтерфейс | 5400 | <1 | ULC0524P | |||
15 | VGA аналоговый видеоинтерфейс | 162 | <1 | ULC0524P | |||
16 | DVI Цифровой видеоинтерфейс | 3960 | <1 | ULC0544M | |||
17 | Аудио аудио интерфейс | 1.5 | <100 | SDA05W5/ULC0511CDN | |||
18 | Интерфейс LVDS | 655 | <10 | ULC0524P | |||
19 | Интерфейс SIM-карты | 7. 2 | <10 | SRV05-4 | |||
20 | SD-карточный интерфейс | 10 | <10 | SRV05-4 | |||
21 | Интерфейс карты MMC | 10 | <10 | SRV05-4 | |||
22 | Интерфейс e-sata | 6000 | <1 | ULC0524P | |||
23 | I2C интерфейс | 3.4 | <100 | SDA05CW | SD05C | ||
24 | Интерфейс T1 E1 | 1.544 | <100 | P2300SC | HL250-120 | SRV05-4 | |
25 | Интерфейс RS232 | 0.2 | <50 | SD12C | SMC12 | ||
26 | Интерфейс RS485 | 10 | <50 | 3R090-5S | SMD1812P050TF | SM712 | |
27 | Может шинный интерфейс | 1 | <50 | 3R090-5S | SMD1812P050TF/24 | SMC24 | SD24C |
28 | Интерфейс шины LIN | 1 | <50 | 3R090-5S | SMD1812P050TF | SMC24 | SD24C |
29 | Интерфейс xdsl. | 2 | <100 | SR70 | |||
30 | Интерфейс антенны RF / GPS | 1000 | <1 | SMD4532-090 | ULC0511CDN | ||
31 | Интерфейс GPIO | 5 | <100 | SDA05W5 | SD05C | ||
32 | 5 В постоянного тока интерфейс | — | <1000 | SMBJ5.0CA | SMCJ5.0CA | ||
33 | 12V интерфейс питания постоянного тока | — | <1000 | SMBJ12CA | SMCJ12CA | ||
34 | 48 В интерфейс питания | — | <1000 | SMCJ48CA | |||
35 | 24 В автомобильный порт | — | <1000 | SMCJ36CA | SM8S36CA | ||
36 | Интерфейс питания переменного тока 220 В | — | <1000 | 2R600-8L | 20D561KJ |
