Заказ печатных плат в Китае

Вот решил и я попробовать сервисы для заказа печатных плат в Китае. Сперва, конечно же, промониторил цены у продавцов на Aliexpress. Там схема такая: вбиваете в строку поиска запрос, что-то наподобие «PCB Prototyping», выбираете из списка продавца с более или менее подходящим рейтингом. Цены там везде указаны как 1$. На это не обращайте внимание. Нашли продавца, далее на странице с товаром ищите его электронку, и пишете что нужно изготовить плату, в количестве, например, 5шт, и указываете основные параметры. Тип платы — одно/двусторонняя, маска — (цвет, чаще всего зеленая), покрытие контактов — HASL, толщина платы (1/1,2/1,6 мм), и размер платы в мм. Прикладываете к письму ваш файл .lay и ожидаете ответа от продавца. А дальше все просто — он присылает вам цену за ваши платы, вам следует зайти в его лот и приобрести (например он вам выставил конечную сумму 30$) — 30 плат по 1$. В общем написал я так 4 или 5-ти продавцам, причем у каждого последующего сумма была ниже чем в предыдущего.

И тогда я случайно наткнулся на сайт itead.cc Там меня привлекло то что можно заказать платы размером до 50*50мм, до 50*100мм и до 100*100мм по очень приятным ценам. Вот подробнее о механизме заказа и пойдет речь в этой статье. Итак, идем на их сайт.

Первым делом нужно на нем зарегистрироваться. Процедура регистрации не сложная, главное верно все заполнить.

Теперь, когда мы зарегистрировались на сайте, жмем на ALL CATEGORY, затем наводим на PRINTED CIRCUIT BOARD.

Там в выпадающем меню первый пункт — PCB PROTOTYPING, а второй — SMALL BATCHES PCB. Выбираем первый —  PCB PROTOTYPING (второй выбираем если заказываем платы нестандартного размера). После выбора видим окно:

Выбираем нужный размер исходя из размера исходной платы. Моя плата была как раз 5*5 см, поэтому выбор очевиден. Нажимаем ADD TO CART и тут же появляется окно:

Здесь выбираем параметры нашей платы. Причем в подпунктах указано что именно не входит в цену 9. 90$. Например толщина платы — доступна 1/1.2/1.6 мм если требуется тоньше или толще то цена заказа возрастет(сумма указана в подпункте).

Вот пример заполнения без увеличения стоимости. Например здесь выбрана толщина — 1,2мм, покрытие — HASL, 100% электрический контроль, толщина медного слоя 1 oz ~35 мкм. Далее идет пункт Open Source And Get 2 More Additional Boards. Если отвечаете Yes, то разрешаете сервису выставить вашу плату в открытый доступ, но при этом получите +2 платы бесплатно. В конце выбирается количество. Не путайте, это не количество плат, а количество лотов. Если выберете 2 то получите 20 плат. Далее нажимаем ADD TO CART, и затем идем в корзину.

Еще раз проверяем правильность заполнения и жмем PROCEED CHEKOUT. Это процедура оплаты. Дело в том что в этом сервисе нужно сразу оплатить заказ вместе с доставкой, только после этого он появится в вас в личном кабинете где вы можете загрузить файлы проекта и запустить его в производство. После нажатия на PROCEED CHEKOUT вы попадете на страницу, состоящую из 5-ти шагов.

Там вам нужно будет подтвердить адрес доставки, выбрать способ доставки, затем система просуммирует сумму доставки и сумму за платы и выдаст окончательную сумму, оплачиваете через PayPal, с карты VISA или MASTERCARD. У меня например, стоимость доставки сервисом China Post Registered Air Mail составила 4,61$, т.е конечная сумма получилась — 14,51$. После совершения платежа, оплата какое-то время проверяется и после в вашем аккаунте (вкладка My Account), появляется ваш заказ.

Теперь нужно добавить Gerber файлы. Для двусторонней печатной платы это: дорожки верхний слой, дорожки нижний слой, маска верхний слой, маска нижний слой, шелкография верхний слой, шелкография нижний слой, сверловка, и контур платы. У меня плата без шелкографии поэтому эти 2 слоя я не добавлял. Делаем экспорт, пакуем все слои платы в архив, после жмем View Order. Дальше ищем такое окно:Как видно у меня во вкладке Status стоит Complete (выполнен). У вас же будет там висеть ожидание загрузки файла, кликаете прямо туда у вас открывается окно проводника, выбираете ваш архив и жмете добавить.

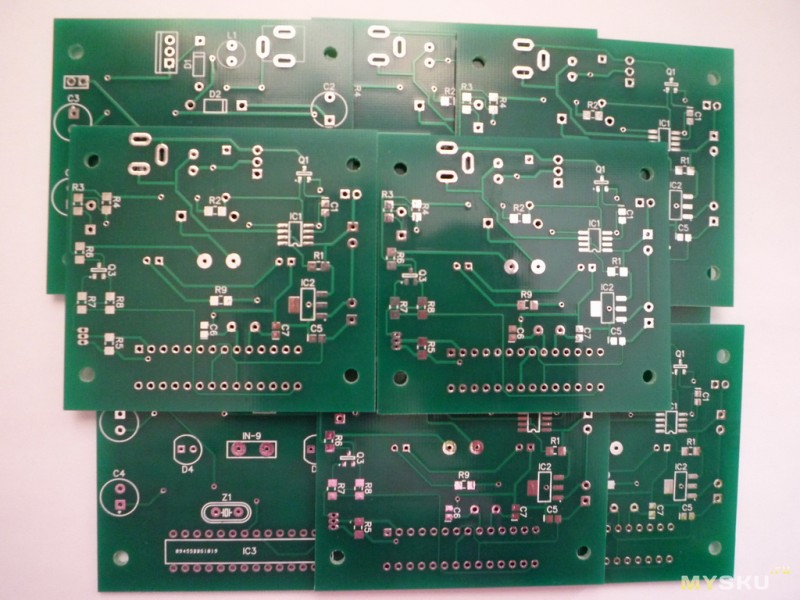

Как только плата загрузится, откроется окно в котором будет рисунок вашей платы, подробнейшие характеристики, которые, если все нормально, отмечены галочками, а если нет — крестиками. У меня постоянно отмечен крестиком был контурный слой. Сколько раз я не переделывал, постоянно контурный слой был отмечен крестиком. Так я и не разобрался в чем дело и отправил все это так. После загрузки файла у вас есть еще около суток на то чтобы его изменить перезагрузить и так дальше. После статус поменяется на «В производстве» и эта опция уже будет не доступна. Примерно через 4 дня с момента размещения заказа, статус поменяется на «Подготовка к отправке», а после на «Завершено», при этом вам придет трек для отслеживания, а также он (трек номер), появится и в самом заказе. Спустя 3 недели платы были у меня. Ниже пример выполнения. Судите сами.
