Юсб провод где плюс и минус: «Какой из проводов в USB плюс и минус? » — Яндекс Кью — RC74 — интернет-магазин радиоуправляемых моделей

Содержание

Как 4 жильный провод от USB соединить с 2 жильным проводом от наконечника зарядки? пояснения внутри — Спрашивалка

Как 4 жильный провод от USB соединить с 2 жильным проводом от наконечника зарядки? пояснения внутри — Спрашивалка

Сергей

? Объясните пошагово

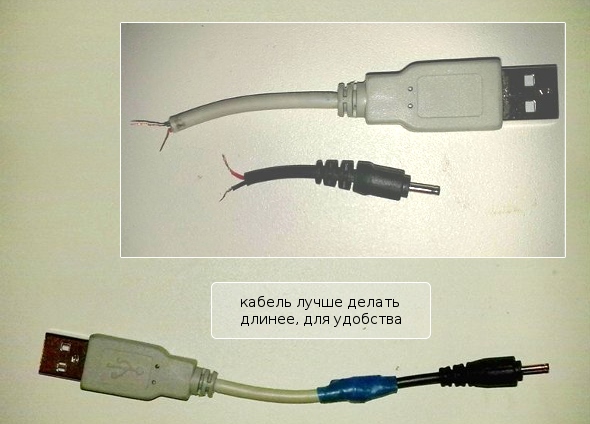

P.S : У наконечника синий и красный провода, у наконечника USB 4 провода: красный, синий, желтый, коричневый…. Как 2 провода с 4 соединить. Чтобы с компа можно было смотреть содержимое телефона!! ! ПОМОГИТЕ!!

У наконечника синий и красный провода — это от зарядки телефона!

провод
пояснение
зарядка
наконечник

അF

അ Fail അ

лично у меня получилось: у зарядки два провода: красный и зеленый, у USB 4 провода: красный, черный, зеленый, белый, я соединила красный с красным, черный с зеленым — изолировала, оставшиеся два провода у USB отдельно изолировала, чтоб не торчали и не мешали, потом изолентой свернула все аккуратно, включила в комп — телефон заряжается (iphone 4) в вашем случае черный с синим соединить попробуйте

НВ

Николай Вавилов

Из кабеля зарядки кабель передачи данных не сделать. …

samirmamedov80

У телефонной зарядки 2 провода: красный и белый, а USB провода 4: красный, черный, белый и зеленый. Где проходить ток у них внутренний провод потолще, чем те которое проходит данные. Надо соединить красный — красный, белый — черный.

Бе

Беленькая

в кабеле данных используются все 4 провода. В заряднике-только 2.Как раз наоборот, из кабеля данных кабель зарядки легко получится

@bdull@ ___

там припаивать два провода в сам штекер надо

Alexey Ramazanov

Никак. Но можно телефонное з. у. соединить с usb. Достаточно соединить красные и чёрные провода. Остальные от usb отрезать или изолировать. Получится usb порт от 220 вольт.

АШ

Александр Шеметов

у меня так : белый и черный, а на юсб черный белый зеленый и красный — я скрутила черный с черный а белый с красным — работает

ЕМ

Елена Мананникова

Учитесь называть вещи своими именами.

Наконечник — это небольшой, обычно остроконечный или в виде колпачка предмет, приделанный к концу другого предмета или надеваемый на него. Н. стрелы. Н. авторучки, Н. снаряда. (Ожегов)
В вашем случае то, что вы именуете наконечником, называется разъемом (штекером)
Так вот, в разъеме USB два провода используют для питания и еще два для передачи данных. А в разъеме от зарядного устройства есть только два контакта для подачи напряжения (питания) + и —

так что ваша затея изначально обречена на провал))

Виктор

Крайние к крайним, всё просто, если что то не получится э, поменяй местами

ДС

Дарья Савицкая

Для передачи информации требуются 4 кабеля (в этлм случае) нужно искать другой вход microusb соеденять соответствующие цвета, а для зарядки нужны два провода красный и синий . соеденять следует пайкой

АС

Андрей Способин

Черный с синим проводом, а красный с красным. У меня работает.

РП

Роман Петухов

Светлана Целищева: Спасибо! Китайцев не понять у меня тоже так : белый и черный, а на юсб черный белый зеленый и красный — я скрутил черный с черный а БЕЛЫЙ!!!! с красным — работает

Похожие вопросы

можно ли соединить 2 провода?

можно ли зарядить psp через usb?как зарядить psp без зарядки? пояснение внутри

Как соединить провода

Как соединить провода? (вопрос внутри!)

как соединить? 2 провода?

как соединить розетку с 4-мя контактами с 8-жильным проводом LAN?

Как соединить обычную вилку с 4-жильным проводом?

отрезал провода вентилятора от БП как их соединить к USB проводу?

как соединить провода USB на 2 х жильный провод чтоб заряжался смартфон без переходника на прямую с розетки?

Как соединить 8 жильную с 4 жильной витой парой

USB Type-C: как он устроен и откуда взялся

Сейчас, в 2022 году, разъём USB Type-C стал стандартом для большинства новых устройств. Ноутбуки, телефоны, внешние жёсткие диски, камеры, микрофоны — всё это можно подключить через один и тот же разъём, и всё будет работать. Рассказываем, как это возможно и каков был инженерный путь.

⚠️ Мы в этой статье намеренно не разделяем понятия «физический разъём» и «логический порт» — это здесь не нужно. Но в реальности физические интерфейсы отдельно, логические порты — отдельно.

До USB: зоопарк форматов

На заре появления персональных компьютеров было много разных портов:

DIN-порты для клавиатур;
PS/2 для клавиатур и мышей;
LPT для подключения принтеров и сканеров;
COM-порт (последовательный) для разных других устройств;
SCSI-порты для специализированного оборудования.

Обычно эти порты появлялись и исчезали вслед за модой в тот конкретный год. Это был зоопарк: сегодня тебе есть к чему подключить принтер, а завтра ты покупаешь новую материнскую плату, а на ней уже нет такого порта.

В те же давние времена была проблема надёжности: некоторые порты не предназначались для горячей замены устройства.

Нельзя было просто так выдернуть один кабель и воткнуть другой. Ходили легенды, что если подключить клавиатуру с разъёмом PS/2 к работающему компьютеру, можно спалить материнскую плату. Мы в своё время не рисковали.

Первый USB: четыре контакта и отказоустойчивость

Потом инженеры почесали репу и согласились, что не дело это — иметь много разъёмов на разные устройства. Тем более что большинство устройств — цифровые, и им для обмена данными нужны ровно четыре контакта: плюс, минус, отправка данных и получение данных. Зачем нам пятнадцатиштырьковый разъём, если из них задействованы только четыре? Давайте упростим.

И придумали USB:

Четыре контакта — плюс, минус, отправка данных, получение данных.

Возможность горячей замены устройства. Можно вынимать и вставлять устройство без вреда для компьютера и устройства.
В один порт можно отправлять данные от множества устройств (отсюда USB-концентраторы).

Схема разъёма USB 2.0: всё очень просто просто, но всем понравилось

Для соединения по этим принципам сначала разработали разъём USB Type-A — плоский прямоугольный разъём, который мы знаем по флешкам. Буква A означает, что этот разъём подсоединяется к ведущему устройству — например компьютеру.

Что такое порт в программировании

В пару к нему сразу сделали разъём USB Type-B — раньше его вставляли в принтеры, сканеры и прочую периферию. Буква B означает, что это разъём для ведомого устройства, которое принимает команды.

Кабель с двумя такими разъёмами называется USB-A — USB-B:

Такой кабель до сих пор нужен для принтеров и МФУ

Принцип работы USB понравился всем, стандарт стали развивать. Следующую версию разъёма решили сделать поменьше, чтобы его можно было использовать в телефонах и других гаджетах. Так появился сначала USB Type-B mini (он же — mini USB), а потом USB Type-B micro.

Mini USB — самый популярный разъём для автомобильных видеорегистраторов74% современных телефонов с Android заряжаются через разъём micro USB

OTG и дополнительный пин

В мини- и микроконнекторах к четырем стандартным контактам добавили еще один. Он отвечает за активацию режиме OTG (on-the-go).

Что это значит:

Вот у вас есть смартфон. В обычном режиме он может только быть ведомым устройством, то есть заряжаться от розетки и получать команды. Если его подключить к компьютеру, он может открыться как флешка.
Но если активировать на смартфоне режим OTG, он начинает вести себя как ведущее устройство, и теперь к нему можно подключать ведомые — другие флешки, клавиатуры, мыши и т. д.
Чтобы этот режим активировать, нужно подать сигнал на дополнительный пин OTG. Для этого были созданы специальные кабели и переходники, они есть в коробках ко многим смартфонам.

Поэтому в спецификации для мини- и микроконнекторов уже не четыре пина, а пять. А вот с обратной стороны на USB Type A всё ещё четыре.

USB 2.0: быстрее, но тот же разъем

По спецификации первый USB-протокол поддерживал скорость обмена данными до 1,5 мегабита в секунду. Так-то по проводу можно было передавать данные быстрее, но контроллеры тогда были не особо шустрыми, поэтому ограничились этим. Фильм на гигабайт копировался бы на этой скорости более полутора часов.

Потом захотелось иметь скорости повыше, и инженеры допилили контроллеры, не трогая провода и коннекторы. Теперь контроллеры поддерживали скорость до 480 мегабит в секунду — гигабайт можно было слить примерно за 20 секунд.

Для своего времени 480 мегабит в секунду было круто, но постепенно тоже все стали упираться в эту скорость. Сделали следующий шаг.

USB 3.0: новый разъем, который никто не заметил

Инженеры продолжали крутить контроллеры, но добиться существенного прироста скорости уже не смогли. Поэтому они стали переделывать железо: перешли на пять контактных площадок и проводов, по два на отправку и получение плюс один контакт на «землю».

Получилось составное гнездо с обратной совместимостью:

Если в него вставить коннектор USB 1.0 или 2.0, он будет работать в соответствующих режимах.

Если вставить новый коннектор с пятью дополнительными контактами, включится режим USB 3. 0.

Дополнительные контакты и площадки как бы скрыты в коннекторе, поэтому, если вы сейчас посмотрите на кабель USB 3.0, он для вас ничем не будет отличаться от обычного плоского USB. Но теперь там гораздо больше металла и контактов.

Такой гибридный коннектор и порт позволили дойти до скорости 5 гигабит в секунду, не мешая обратной совместимости со старыми устройствами. Теперь гигабайтовый файл улетал за полторы секунды. Но этого тоже со временем стало мало.

Двусторонние коннекторы

В 2012 году компания Apple представила собственный коннектор и порт Lightning. У него было три особенности:

Он был довольно шустрым — на уровне актуального на тот момент USB 2.0.
Он был двусторонним, поэтому коннектор можно было вставить в порт любой стороной.
Один из контактов отвечал за идентификацию устройства. То есть порт и коннектор могли познакомиться, вообще не затрагивая основной поток данных, который шёл по кабелю.

Работало это очень просто: на коннекторе были контактные площадки с двух сторон — сверху и снизу. А на приёмнике достаточно было поставить контакты только с одной стороны. Как бы ты ни воткнул коннектор, он всегда подключится к контактам на приёмнике.

Распиновка коннектора Lightning: одни и те же пины сверху и снизу. Как ни подключи, всегда будет один и тот же порядок пинов

Контакт 1	Земля
2	Первая линия +
3	Первая линия –
4	Первая линия: идентификация и контроль
5	Питание (батарея или зарядник)
6	Вторая линия –
7	Вторая линия +
8	Вторая линия: идентификация и контроль

USB 3.1 и Type-C

Инженеры вдохновились принципом двухстороннего коннектора и реализовали его в следующем поколении USB — 3.1. Так появился разъём и порт USB Type-C (потому что A и B заняты).

Благодаря новому стандарту по таким кабелям можно передавать данные со скоростью до 10 гигабит в секунду, то есть больше гигабайта в секунду. Фильм на 4 ГБ улетал секунды за 3-4.

С выходом стандарта USB 3.2 инженеры решили пойти ещё дальше и сделать разъём USB Type-C с двух сторон кабеля, дополнительно укрепив разъем невидимыми защелками.

Кабель USB Type-A — USB Type-CДорогой плетеный кабель Satechi с USB Type C с обеих сторон. Конкретно этот кабель обещает скорость 10 Гбит/с и зарядку устройства до 100 Вт

Проблемы USB Type-C

Всё звучит круто, но есть несколько неприятных моментов.

Не все кабели Type-C передают данные. Кабели USB Type-A были технически несложными, поэтому их все делали корректно: четыре пина с одной стороны соединяли с четырьмя пинами с другой. Любой кабель Type-A — Type-B мог и заряжать устройство, и передавать данные. Нужно было прямо постараться, чтобы найти кабель только для зарядки.

Кабели Type-C производить намного сложнее, поэтому на рынке появились кабели, предназначенные только для зарядки. В них меньше жил, меньше контактных площадок, и они только передают электричество, без данных. Если вам срочно нужно соединить два устройства по Type C, чтобы перекинуть данные, совершенно не факт, что попавшийся под руку кабель будет передавать данные.

Не все кабели Type-C одинаково заряжают. Разъём Type-C использует в протоколе зарядки Power Delivery: он позволяет по кабелю USB передать ток с напряжением до 48 вольт и 240 ватт — это почти в 25 раз больше, чем по обычному USB. С таким током можно заряжать ноутбуки.

Но гонять много электричества по тонкому проводу довольно опасно, а делать хорошие провода дорого. Поэтому производители могут ограничить ток на своих проводах. Прямо так и пишут в контроллере: «Сквозь меня больше 10 ватт не пропускать». Контроллеры на других устройствах уважают это требование и дают тока в час по чайной ложке. Зарядка будет медленной.

Иногда разъём Type-C, а протокол другой. Пару лет назад компания Intel сделала третью версию своего протокола Thunderbolt на коннекторе USB Type-C.

Thunderbolt — это протокол с безумной скоростью передачи данных, возможностью зарядки устройства, дополнительной поддержкой передачи видео на мониторы и ещё множеством полезных вещей. И всё бы хорошо, но для Thunderbolt-соединения нужны специальные Thunderbolt-кабели. А у них такие же коннекторы, как у USB Type-C. Легко перепутать.

Если вы купили устройство Thunderbolt и подключили его обычным кабелем, оно не заработает. Если вы подключили Thunderbolt-устройство по Thunderbolt-кабелю к обычному USB-разъёму, оно не заработает.

До Thunderbolt 3 такой проблемы не было, потому что у Thunderbolt 1 и 2 были другие коннекторы, там не перепутаешь. А потом Thunderbolt сделали на USB Type-C, и всё смешалось.

Вы все еще не можете соединить два компьютера. Человечество уже открыло метавселенные, запустило человека в космос и научилась генной терапии, но вы до сих пор не можете просто соединить два компьютера кабелем Type C, чтобы перекинуть друг другу файлик.

Совместимость со старыми форматами

Главный плюс стандарта USB — обратная совместимость. Это значит, что вы можете воткнуть в старый разъём USB 2.0 новое устройство, и всё заработает, наоборот — тоже всё будет ок. Единственное, скорость передачи данных будет низкая, как в старом протоколе.

Что такое обратная совместимость

Чтобы такое сделать, в USB Type-C сохранили отдельно провода для USB 2.0 и 3.1. То есть через переходник всё заработает. Ну, хоть что-то.

Так как разъём симметричный сверху и снизу, мы нарисовали только верхний ряд контактов. Снизу всё то же самое, только в обратном порядке

Что дальше

Дальше следите за тем, какой ток можно пропускать сквозь ваш USB-кабель 🙂

Как работает провод питания USB?

Я ободрал USB-кабель. Сам кабель имеет четыре провода: белый, черный, красный и зеленый. Каждый USB-кабель имеет два конца, каждый с разъемом . На одном конце находится разъем типа A, а на другом — разъем micro-B. Разъем типа А имеет четыре контакта, а тип В — пять!

Что такое четыре провода? Четыре цвета соответствуют четырем именам. Черный и красный — это проводов питания , а белый и зеленый — данных 9.0004 провода. Черный — это «GND» или заземление . Красный — «VBUS», или +5 вольт. Белый — это «D-», а зеленый — «D+», где «D» означает данных .

Каждый контакт на разъеме подключен к одному из четырех проводов. На разъем типа А:

 | |
   +-----------------------------+
   | +========================+ |
   | | ___ ___ | |
   +-| [___] [___] |-+
     | |
     +---------------------------------------+
     | |ЗЕМЛЯ| D+ D- |+5В| |
     +--+===+--==--==--+===+--+
     ||||||||||||||||||||||||||
     +---------------------------------------+

Не обращая внимания на контакты данных, вы можете просто использовать USB для питания. Я сделал USB-светодиод, подключив:

GND (черный провод) к резистору

100 Ом.
резистор на короткую (минусовую) ногу светодиода
длинная ветвь к +5В (красный провод)
разъем USB A для моего ноутбука
игнорировать провода данных

Что могут компьютеры? Каковы пределы математики? И насколько занятым может быть занятой бобр? В этом году я пишу Занятые Бобры , уникальная интерактивная книга по теории вычислимости. Мы с вами применим практичный и современный подход к ответам на эти вопросы — или, по крайней мере, поймем, почему на некоторые вопросы нет ответа!

Это всего 19 долларов, и вы можете получить со скидкой 50% на , если найдете код скидки … Не совсем так. Хакеры используют консоль!

После месяцев тайного труда, Я и Эндрю Карр выпустили Повседневная наука о данных , уникальный интерактивный онлайн-курс! Вы сделаете идеальный стакан лимонада, используя сэмпл Томпсона. Вы похудеете с помощью дифференциальных уравнений. И вы могли бы просто претендовать на Олимпийские игры с небольшим количеством статистики!

Это 29 долларов, но вы можете получить со скидкой 50% на , если найдете код скидки … Не совсем так. Хакеры используют консоль!

Еще от Джима

У вас неправильная подсветка синтаксиса
Дедушка умер сегодня
Три Т: время, мысль и набор текста: измерение затрат в Интернете
точки имеют значение: как обмануть пользователя Gmail
Мои родители плоскоземельцы
Чем Hacker News остаются интересными
Проект C-43: утерянные истоки асимметричной криптографии
Цикл хакерской шумихи
Начальная панель: новый метод фишинга
Время на обнаружение COVID-19 истекает
Вероятностная викторина в пабе для ботаников
Обманной фишинг: новая уязвимость Android

Отмечен . Авторские права на все содержимое принадлежат Джеймсу Фишеру, 2017 г. Этот пост не связан с моим работодателем. Нашли ошибку? Отредактируйте эту страницу.

Джим Фишер

Тиг Йог
Speaking
CV
Blogroll
RSS
Основы работы с Connector — SparkFun Learn
Авторы: SFUptownMaker, участник № 23999
Избранное Любимый 63
Разъемы USB бывают двух видов: хост и периферийные устройства. В стандарте USB есть разница между ними, и разъемы на кабелях и устройствах отражают это. Однако все USB-разъемы имеют некоторые общие черты:
Поляризация — Штекер USB может быть вставлен только одним способом. Может быть возможно принудительно вставить разъем неправильно, но это приведет к повреждению устройства.
Четыре контакта — Все разъемы USB имеют как минимум четыре контакта (хотя у некоторых их может быть пять, а у разъемов USB 3. 0+ их даже больше). Они предназначены для питания, заземления и двух линий передачи данных (D+ и D-). Разъемы USB предназначены для передачи 5В, до 500мА.
Экранирование — USB-разъемы экранированы таким образом, что они снабжены металлической оболочкой, которая не является частью электрической цепи. Это важно для того, чтобы сигнал оставался неповрежденным в средах с большим количеством электрических «шумов».
Надежное подключение питания — важно, чтобы контакты питания подключались до линий передачи данных, чтобы избежать попыток подачи питания на устройство по линиям передачи данных. Все разъемы USB разработаны с учетом этого.
Формованный кабельный зажим — Все USB-кабели имеют пластиковую накладку на разъеме, чтобы предотвратить натяжение кабеля, которое может привести к повреждению электрических соединений.
Удлинительный кабель USB с маркировкой некоторых общих характеристик разъемов USB.
Разъемы USB-A
Розетка USB-A — стандартный тип разъема «хост». Это можно найти на компьютерах, концентраторах или любом устройстве, предназначенном для подключения к нему периферийных устройств. Также можно найти удлинительные кабели с гнездовым разъемом A и штыревым разъемом A на другом конце.
Женские порты USB-A на боковой стороне ноутбука. Синий разъем соответствует стандарту USB 3.0.
Штыревой разъем USB-A является стандартным разъемом для периферийных устройств. У большинства USB-кабелей один конец заканчивается штыревым разъемом USB-A, а многие устройства (такие как клавиатуры и мыши) имеют встроенный кабель со штекерным разъемом USB-A. Также можно найти штекерные разъемы USB-A, которые можно монтировать на плате, для таких устройств, как USB-накопители.
Два типа разъемов «папа» USB-A на кабеле SparkFun Cerberus и на плате разработки AVR Stick.
Разъемы USB-B
Розетка USB-B является стандартом для периферийных устройств. Он громоздкий, но прочный, поэтому в приложениях, где размер не имеет значения, это предпочтительнее использовать съемный разъем для подключения USB. Обычно это сквозной разъем для монтажа на плате для максимальной надежности, но для него также существуют варианты монтажа на панели.
Платы Arduino, включая эту Uno, уже давно используют гнездовой разъем USB-B из-за его низкой стоимости и долговечности.
Штыревой разъем USB-B почти всегда находится на конце кабеля. Кабели USB-B широко распространены и недороги, что также способствует популярности соединения USB-B.
Штекерный разъем USB-B на конце кабеля SparkFun Cerberus.
Разъемы USB-Mini
USB-Mini было первой стандартной попыткой уменьшить размер разъема USB для небольших устройств. Розетка USB-Mini обычно используется на небольших периферийных устройствах (MP3-плеерах, старых мобильных телефонах, небольших внешних жестких дисках) и обычно представляет собой разъем для поверхностного монтажа, обеспечивающий надежность в обмен на размер. USB-Mini постепенно заменяется разъемом USB-Micro.
Гнездовой разъем USB-Mini на Protosnap Pro Mini.
USB-Mini male — еще один кабельный разъем. Как и в случае с USB-B, он чрезвычайно распространен, и кабели можно дешево найти почти везде.
Штекерный разъем USB-Mini на конце кабеля SparkFun Cerberus.
Разъемы USB-Micro
Разъемы USB-Micro — сравнительно недавнее дополнение к семейству разъемов USB. Как и в случае с USB-Mini, основной проблемой является уменьшение размера, но USB-Micro добавляет пятый контакт для низкоскоростной передачи сигналов, что позволяет использовать его в приложениях USB-OTG (на ходу), где устройство может захотеть работать как хост или периферийное устройство в зависимости от обстоятельств.
USB-Micro female можно найти на многих новых периферийных устройствах, таких как цифровые камеры и MP3-плееры. Принятие USB-micro в качестве стандартного зарядного порта для всех новых сотовых телефонов и планшетных компьютеров означает, что зарядные устройства и кабели для передачи данных становятся все более распространенными, и USB-Micro, вероятно, вытеснит USB-Mini в ближайшие годы в качестве небольшого фактора. USB-разъем на выбор.
Разъем USB-Micro female на USB-плате LilyPad Arduino.
Разъем USB-Micro male также предназначен только для кабеля. Обычно существует два типа кабелей с разъемами USB-Micro: один для подключения устройства с портом USB-Micro в качестве периферийного устройства к хост-устройству USB, а другой — для адаптации разъема USB-Micro к разъему USB-A. , для использования в устройствах с поддержкой USB-OTG.
Штекерный разъем USB-Micro на кабеле SparkFun Cerberus.
Пигтейл адаптера для использования устройств с поддержкой USB-OTG, имеющих только порт USB-Micro со стандартными периферийными устройствами USB. Обратите внимание, что не все устройства, поддерживающие USB-OTG, будут работать с этим пигтейлом.
Кабель USB 3.0 micro-B
Кабели USB 3.0 micro-B внешне аналогичны разъемам USB 2.0 micro-B, но имеют дополнительные контакты для двух дифференциальных пар и заземления.
Кабель USB 3.0 Type A — Micro-B
Кабель USB 3.1 C
USB C содержит 24 контакта в разъеме USB. В отличие от предыдущих версий-предшественников, эта версия обратима! Конструкция кабеля USB C также допускает ток выше 500 мА для ваших энергоемких устройств.
Кабель USB 3.1 от A до C
Внимание! В зависимости от кабеля не все контакты для USB C разорваны. Некоторые кабели могут быть ограничены спецификацией USB 2.0 с 4 контактами, в отличие от полной спецификации USB 3.1. Двусторонние кабели USB A-C и SuzyQable — несколько примеров. В зависимости от используемого USB-порта вы также можете быть ограничены в силе тока, который может подаваться на ваше устройство.
