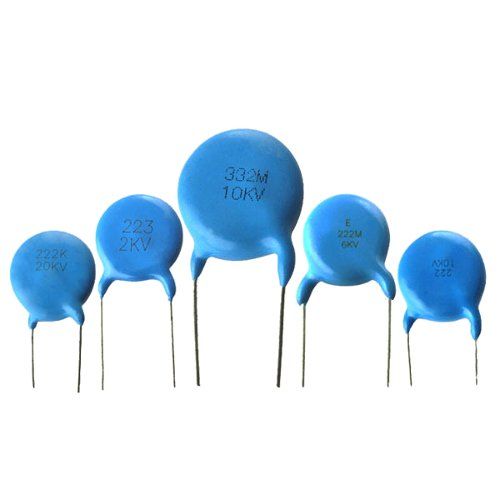

Высоковольтные керамические конденсаторы
47пФ 3кВ Керамический высоковольтный конденсатор Тип: конденсатор
ПОДРОБНЕЕЕще цены и похожие товары
22пФ 3кВ Керамический высоковольтный конденсатор Тип: конденсатор
ПОДРОБНЕЕЕще цены и похожие товары
47пФ 2кВ Керамический высоковольтный конденсатор Тип: конденсатор
ПОДРОБНЕЕЕще цены и похожие товары
150пФ 5кВ Керамический высоковольтный конденсатор Тип: конденсатор
ПОДРОБНЕЕЕще цены и похожие товары
1000пФ 5кВ Керамический высоковольтный конденсатор Тип: конденсатор
ПОДРОБНЕЕЕще цены и похожие товары
150пФ 1кВ Керамический высоковольтный конденсатор Тип: конденсатор
ПОДРОБНЕЕЕще цены и похожие товары
22пФ 2кВ Керамический высоковольтный конденсатор Тип: конденсатор
ПОДРОБНЕЕЕще цены и похожие товары
22пФ 1кВ Керамический высоковольтный конденсатор Тип: конденсатор
ПОДРОБНЕЕЕще цены и похожие товары
68пФ 1кВ Керамический высоковольтный конденсатор Тип: конденсатор
ПОДРОБНЕЕЕще цены и похожие товары
680пФ 1кВ Керамический высоковольтный конденсатор Тип: конденсатор
ПОДРОБНЕЕЕще цены и похожие товары
56пФ 1кВ Керамический высоковольтный конденсатор Тип: конденсатор
ПОДРОБНЕЕЕще цены и похожие товары
1500пФ 1кВ Керамический высоковольтный конденсатор Тип: конденсатор
ПОДРОБНЕЕЕще цены и похожие товары
560пФ 1кВ Керамический высоковольтный конденсатор Тип: конденсатор
ПОДРОБНЕЕЕще цены и похожие товары
2200пФ 2кВ Керамический высоковольтный конденсатор Тип: конденсатор
ПОДРОБНЕЕЕще цены и похожие товары
471 1KV конденсатор 470 пФ керамический высоковольтный 470pF 1000V CAP027 Тип: конденсатор
ПОДРОБНЕЕЕще цены и похожие товары
10пФ 3кВ Керамический высоковольтный конденсатор Тип: конденсатор
ПОДРОБНЕЕЕще цены и похожие товары
1000пФ 2кВ Керамический высоковольтный конденсатор Тип: конденсатор
ПОДРОБНЕЕЕще цены и похожие товары
5пФ 3кВ Керамический высоковольтный конденсатор Тип: конденсатор
ПОДРОБНЕЕЕще цены и похожие товары
CK45-E3DD103ZYGNA, Конденсатор керамический высоковольтный 2000В 0.
01мкФ -20%…+80% TDK Тип:
ПОДРОБНЕЕЕще цены и похожие товары
100пФ 2кВ Керамический высоковольтный конденсатор Тип: конденсатор
ПОДРОБНЕЕЕще цены и похожие товары
CK45-B3AD101KYGNA, Конденсатор керамический высоковольтный 100пФ 1000В ±10% TDK Тип: конденсатор
ПОДРОБНЕЕЕще цены и похожие товары
CC45SL3JD100JYGNA, Конденсатор керамический высоковольтный 10пФ 6000В радиальный TDK Тип:
ПОДРОБНЕЕЕще цены и похожие товары
10 083
К15У-2 Конденсатор керамический высоковольтный K15U-2 1000pf 8 кВ 30 квар K15Y-2 Тип: конденсатор
ПОДРОБНЕЕЕще цены и похожие товары
Керамический высоковольтный конденсатор Y5P 0,01mkf 2000v Аналог К15-5 Тип: конденсатор
ПОДРОБНЕЕЕще цены и похожие товары
2200пФ 3кВ Керамический высоковольтный конденсатор Тип: конденсатор
ПОДРОБНЕЕЕще цены и похожие товары
Керамический высоковольтный конденсатор Y5P 1500pkf 1000v Аналог К15-5 Тип: конденсатор
ПОДРОБНЕЕЕще цены и похожие товары
5600пФ 1кВ Керамический высоковольтный конденсатор Тип: конденсатор
ПОДРОБНЕЕЕще цены и похожие товары
1 шт Конденсатор К15У-1 47 пФ 10 кВ 8 кВАр высоковольтный керамический Тип: конденсатор
ПОДРОБНЕЕЕще цены и похожие товары
2 страница из 18
Новые высоковольтные керамические конденсаторы для силовой электроники | Публикации
В статье представлены характеристики и варианты исполнения новой серии высоковольтных керамических конденсаторов, которые были изготовлены с использованием нового диэлектрического материала.
Этот диэлектрик позволяет получить аналогичные значения емкости конденсаторов при заданном рабочем напряжении, как и при использовании материала X7R. Однако по сравнению с X7R он обладает существенным преимуществом благодаря присущему этому материалу весьма низкому тангенсу угла диэлектрических потерь (tgδ), который составляет менее чем 5х10 –4. Это делает новые конденсаторы оптимально подходящими для силовых цепей, в которых выделение тепла, вызванное потерями, может привести к снижению надежности и ухудшению общих качественных характеристик.
Вступление
Как известно, основной тенденцией развития современного электронного оборудования является его миниатюризация. А это, в свою очередь, приводит к необходимости внесения в конструкцию изделия изменений, связанных с повышением внутренней температуры, вызванным паразитным рассеиванием мощности. Следовательно, необходимо решать весьма непростые вопросы, связанные с отводом тепла, выделяемого компонентами электрической схемы.
Чтобы многослойные керамические конденсаторы смогли соответствовать этим новым требованиям, есть два пути:
- Создание конденсаторов, способных работать при более высокой температуре с сохранением уже достигнутого уровня надежности. Но это означает, что необходимо полное изменение конструкции и/или замена материалов этих компонентов.
- Разработка альтернативных компонентов с уменьшенными собственными потерями мощности в целях минимизации их нагрева. Поскольку такие потери напрямую связаны с тангенсом угла диэлектрических потерь в керамическом диэлектрике, то в этом случае предполагается, как вариант, полное изменение только материала керамического диэлектрика.
Этот второй вариант и подтолкнул компанию Exxelia Eurofarad разработать совершенно новую линейку высоковольтных керамических конденсаторов на основе нового диэлектрического материала, который был назван C48.
Технические ограничения
Для изготовления керамических конденсаторов используются, в основном, два типа диэлектриков.
Первый тип — NP0-керамика. Основа этого материала — диоксид титана, имеющий малую диэлектрическую постоянную (ε r ≤ 100). Такая керамика является очень стабильной, и конденсаторы на ее основе характеризуются весьма незначительными изменениями емкости в условиях воздействий температуры (рис. 1), напряжения или частоты.
Рис. 1. Типовая зависимость изменения собственной емкости конденсаторов,
выполненных на основе NP0-керамики, от температуры
Второй тип — X7R-керамика. Этот материал состоит, в основном, из титаната бария с высокой диэлектрической постоянной (1000 ≤ ε r ≤ 5000) и имеет значительно большую зависимость от воздействия температуры, напряжения или частоты. Представление об этом дает рис. 2.
Рис. 2. Типовое изменение емкости конденсаторов,
выполненных на основе X7R-керамики, от температуры
Целью изменения диэлектрика, используемого для изготовления новых конденсаторов Eurofarad, была необходимость найти и использовать такой керамический материал, применение которого позволит:
- разработать конденсаторы с такими же характеристиками в части емкость/напряжение/объем, как и при использовании диэлектриков типа X7R;
- добиться меньших потерь, чем это присуще материалам типа X7R, т.
е. выбрать диэлектрик с tgδ гораздо ниже, чем у материалов типа X7R, для которых обычное значение (для конденсаторов, предназначенных для высоковольтных цепей) значительно превышает 50 х 10–4.
е. выбрать диэлектрик с tgδ гораздо ниже, чем у материалов типа X7R, для которых обычное значение (для конденсаторов, предназначенных для высоковольтных цепей) значительно превышает 50 х 10–4.Таким образом, перед технологами Eurofarad стояла задача получить материал, который сочетал бы в себе наилучшие диэлектрические свойства материалов NP0 и X7R. В итоге выбор пал на диэлектрический материал с промежуточным значением диэлектрической постоянной (εr около 500), который мог быть использован в условиях большего градиента напряжения (отношение напряжения к диэлектрической толщине). Таким образом, емкость конденсаторов, выполненных на его основе, по отношению на единицу объема могла быть совместимой с емкостью конденсаторов на единицу объема, выполненных на базе диэлектрика типа X7R.
Диэлектрические характеристики и комментарии
Основные характеристики выбранного материала, который сочетает в себе преимущества диэлектриков типа NP0 и X7R, приведены в таблице 1.
Таблица 1. Основные характеристики диэлектрического материала C48
Как можно видеть, диэлектрическая проницаемость рассматриваемой керамики меньше, чем у классических X7R-материалов. Это позволяет, при сохранении стандартных габаритных размеров, выпускать конденсаторы емкостью лишь в половину от емкости конденсаторов с диэлектриком типа X7R (рис. 3), что, на первый взгляд, воспринимается, естественно, как некоторое ограничение.
Рис. 3. Сравнение диапазонов емкости конденсаторов с диэлектриками типов NP0, X7R и C48, исполненными в одинаковых типоразмерах
Но у этого диэлектрика есть положительное свойство: он является очень стабильным под воздействием напряжения. Потеря емкости выполненного на его основе конденсатора по отношению к напряжению постоянного тока составляет всего пару процентов (рис. 4), тогда как для классической керамики типа X7R (2R1) это значение достигает примерно 60% и более.
Рис. 4. Изменение емкости конденсаторов на основе диэлектрика C48 в зависимости от уровня приложенного напряжения (в процентах относительно рабочего напряжения конденсатора)
Если принять во внимание то значение емкости конденсатора, которое осталось под заданным номинальным напряжением (фактическое рабочее напряжение), то простой расчет показывает, что реальное значение емкости такого конденсатора будет соответствовать тому, как если бы в его конструкции использовались керамические диэлектрики типов X7R или 2R1.
Кроме того, tgδ нового диэлектрика является весьма низким, обычно он составляет менее 0,05%. При таком уровне собственных потерь тепловыделение при использовании таких конденсаторов уже не имеет столь существенного значения.
При одинаковых значениях емкости конденсаторы новой серии эквивалентны конденсаторам с диэлектриком типа X7R, но обладают непревзойденным преимуществом — практически отсутствует тепловыделение. Рисунок 5 демонстрирует эту особенность новых конденсаторов по сравнению с конденсаторами, выполненными на основе керамического материала X7R. Данные приведены на частоте 400 Гц. Как видим, в отличие от конденсаторов с диэлектриком типа X7R, температура корпуса конденсаторов C48X не повышается, что, естественно, делает их более надежными.
Рис. 5. График изменения температуры конденсаторов типа C48X во всем рабочем диапазоне напряжений на частоте 400 Гц по сравнению с конденсаторами на основе керамики типа X7R
Рассматриваемая керамика гораздо лучше приспособлена для использования в низкочастотных приложениях (как правило, для частот 50 и 400 Гц), чем материалы типа X7R.
Вот почему она сейчас широко используется, например в оборудовании с непосредственным подключением к электрической сети.
Кроме того, этот материал также может выдерживать и очень высокие скорости нарастания напряжения (dV/dt), которые могут достигать значений 10 кВ/мкс (для сравнения: типовое значение для классического X7R-диэлектрика составляет 100 В/мкс).
Номенклатура конденсаторов
Конденсаторы Eurofarad с использованием керамического материала типа C48 разработаны на уровни рабочих напряжений от 200 В до 5 кВ с чипами типоразмеров от 1812 до 16080, что позволяет получить максимальное значение ем-кости таких чип-конденсаторов, равное 10 мкФ, с рабочим напряжением 200 В. В то же время варианты в виде сборок предлагаются с максимальным значением емкости в 47 мкФ с рабочим напряжением 200 В. Принимая во внимание низкие собственные потери рассматриваемых конденсаторов, можно сделать вывод о том, что такой продукт будет оптимально пригодным для использования в решениях, предназначенных для силовых цепей.
Что касается монтажа этих конденсаторов, то, чтобы обеспечить их совместимость и с технологией поверхностного монтажа, и с монтажом через сквозные отверстия, предусмотрен достаточно широкий ряд доступных для применения конфигураций в части конструктивного исполнения (таблица 2). Все эти версии подходят для использования в оборудовании, работающем в космическом пространстве, и могут быть разработаны так, чтобы избежать риска роста «усов» олова. В этом случае нельзя использовать припои без содержания как минимум 10% свинца.
Комментарий специалиста
Ольга Синякова, инженер по внедрению департамента пассивных компонентов холдинга PT Electronics, [email protected]
«Немаловажным преимуществом является то, что использование диэлектрика C48X позволяет конденсаторам выдерживать очень высокие скорости нарастания напряжения dV/dt — до 10 кВ/мкс. Это делает конденсаторы типа C48X отлично приспособленными для импульсных устройств и приложений, требующих многократных циклов заряда/разряда, а также устройств военного назначения».
Для целей поверхностного монтажа, компоненты могут быть выбраны в исполнении для установки непосредственно на плату, что характерно для большинства обычных конденсаторов, или (что рекомендуется для конденсаторов больших типоразмеров) использовать конденсаторы с ленточными выводами (R-версии) либо с выводами типа DIL (версии P, PL и L). В последнем случае будет поглощаться большая часть термомеханических напряжений, предотвращая таким образом образование трещин в керамическом материале конденсаторов.
Таблица 2. Различные исполнения конденсаторов, предлагаемых для серии C48X. Более подробная информация представлена в Приложении 1.
При необходимости монтажа в отверстия печатной платы могут использоваться конденсаторы с выводами DIL (DualIn-Line package — плоский корпус с двусторонним расположением выводов, версия N) или с классическими проволочными радиальными выводами, пригодными как для пайки вручную, так и для групповой пайки волной припоя.
Для такого монтажа доступны конденсаторы с различными покрытиями, которые выбираются в зависимости от требуемой степени защиты от воздействия окружающей среды.
Области применения и новые разработки
Компания Eurofarad производит продукцию для основных аэрокосмических и оборонных предприятий, многие из предлагаемых конденсаторов уже используются в ракетной технике, в системах регулирования и управления двигателями, устройствах молниезащиты, центральных процессорных блоках.
Характеристики материала C48 (кроме зависимости их емкости от температуры) достаточно близки по характеристикам к конденсаторам, выполненным с использованием керамики типа NP0. Так, предполагается, что для тех приложений, где стабильность температуры не является ключевым параметром, при использовании этой новой керамики емкость конденсаторов NP0 может быть увеличена с коэффициентом, равным пяти. Или, если посмотреть с другой стороны, для заданного номинала емкости габариты конденсатора могут быть уменьшены в пять раз, что является весьма перспективным для целей миниатюризации приложений, в которых ранее использовались конденсаторы с диэлектриком типа NP0.
Еще одним направлением для дальнейшего развития конденсаторов типа C48X является разработка изделий для целей космической отрасли. Работы компании Eurofarad активно направлены на разработку и квалификацию для космического применения конденсаторов, рассчитанных на более низкие рабочие напряжения и имеющих меньшие габаритные размеры. Начало работ ориентировочно запланировано на середину 2015 г.
Заключение
Предлагаемая новая серия высоковольтных конденсаторов выпускается с использованием керамического диэлектрика, характеристики которого имеют промежуточное значение между показателями для материалов типа NP0 и X7R (2R1), и является весьма перспективной, например для использования в цепях питания космического оборудования. Опыт применения конденсаторов Eurofarad в военной и аэрокосмической технике подтверждает, что именно такой вариант конструктивного исполнения может быть очень полезным для использования в этой области.
Автор: Мод Фабр (Maud Fabre), Eurofarad, Exxelia Group
Перевод: Владимир Рентюк
(опубликовано в журнале «Вестник Электроники» №2 2015)
Высокое напряжение | Керамика | Конденсаторы
Нажмите кнопки, чтобы отсортировать таблицу по возрастанию, убыванию или выключению.
Отфильтруйте, щелкнув и перетащив или щелкнув, удерживая клавишу Ctrl, чтобы выбрать несколько элементов.
HVCC Series | Enlarge | Capacitors, Fixed | Ceramic, Singlelayer | High Voltage Ceramic Capacitors Radial-Leaded Singlelayer Disc | Radial | 10000 | 100 pF | 2 nF | 2 | Y6P | ||||||||||||||
660R | Enlarge | , фиксированные | Ceramic, SingleLayer | High Voltage Ceramic DIC Capacitors с Axial Levsier | High Voltage Ceramic DIC Capacitors с Axial Levsier | High Vtatege Ceramic DC DISCACITARS с Axial LEASTAIER | High Voltage Ceramic DC DISCITAR | 180 PF | 4,7 NF | 2 | X7R | |||||||||||||
660R | Enlarge | Конденсаторы, фиксированный | Ceramic, Singlelayer | . 0010 | High Voltage Ceramic DC Disc Capacitors with Axial Leads, 10 kVDC to 30 kVDC | Axial | 10000 | 470 pF | 2 nF | 1 | N4700 (T3M) | |||||||||||||
HVCC Series | Увеличить | Конденсаторы фиксированные | Керамические однослойные | Высоковольтные керамические конденсаторы однослойные дисковые с радиальными выводами | Радиальные | 15000 | 100 пФ 9 00070 | 2 | Y6P | |||||||||||||||
660R | Enlarge | , фиксированные | Ceramic, SingleLayer | High Voltage Ceramic DIC Capacitors с Axial Leabilayer | High Voltage Ceramic DC DISCACITARS с Axial LEASSIAL | High Voltage Ceramic DC DISCACITARS с Axial LEASTAIER | High Voltage Ceramic DC DISCITARS с Axial LEASLAYER | High VLATEGE CERAMIC DC Ceramic DC. | 390 PF | 1,5 NF | 1 | N4700 (T3M) | ||||||||||||
серия HVCC | Enlarge | Cacacitors, Fixed | Ceramic, Singlaylaylaylaylaylaylailay. | .0010 | Керамические конденсаторы с высоким напряжением Dradial-Sodaved SingleLayer Disc | Radial | 20000 | 100 PF | 1 NF | 2 | Y6P | |||||||||||||
HV High Voltage Series | 1011101110111011111111111111111111111111111111111111111111111111111110111101119 гг. | MLCC | Многослойные керамические конденсаторы поверхностного монтажа для высоковольтных приложений | Поверхностный монтаж | 1500 | 10 пФ | 120 PF | C0G (NP0) | ||||||||||||||||
HV High Watch Series | Enlarge | Compacitors, фиксированное | MLCC | Multipling Multiply Multiply Surficer Ceramicer Camaciter Chep Came Camegage Campations | 7.1500 | 33 NF | 220 NF | X7R | ||||||||||||||||
HV Высокое напряжение серия | Увеличение | , конфиденциальные | .0010 | MLCC | Многослойные керамические конденсации Ceramic Creamic Ceramic Ceramic для применений высокого напряжения | Surface Mount | 1500 | 100 NF | 560 NF | X7R | HIGHTAGE7. High Told | . High Toltage7. High Toltage7 | Hightage | . | Конденсаторы, фиксированные | MLCC | Многослойные керамические конденсаторы для поверхностного монтажа для высоковольтных приложений | Поверхностный монтаж | 2000 | 10 PF | 120 PF | C0G (NP0) | ||
HV High Trabletage Series | ENLARGE | CAPACITORS, FILED | MLCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCMARS Применения напряжения | Поверхностный монтаж | 2000 | 270 пФ | 4,7 нФ | X7R | ||||||||||||||||
| 9003 Серия 9003 Высокое напряжение HV0 Высокое напряжение 0007 | Конденсаторы, фиксированная | MLCC | Многослойное крепление поверхностного крепления. Серия Voltage | Увеличить | Конденсаторы фиксированные | MLCC | Многослойные керамические конденсаторы поверхностного монтажа для высоковольтных приложений | Surface Mount | 3000 | 27 pF | 220 pF | C0G (NP0) | ||||||||||||
HV High Voltage Series | Enlarge | Capacitors, Fixed | MLCC | Surface Mount Multilayer Ceramic Чип-конденсаторы для высоковольтных приложений | Поверхностный монтаж | 4000 | 330 пФ | 56 нФ | X7R | |||||||||||||||
| Enlarge | Capacitors, Fixed | MLCC | Surface Mount Multilayer Ceramic Chip Capacitor Solutions for High Voltage Applications | Surface Mount | 5000 | 15 pF | 1. 8 nF | C0G (NP0) | ||||||||||||||||
Серия HV High Voltage | Увеличить | Конденсаторы фиксированные | MLCC | Многослойные керамические конденсаторы поверхностного монтажа для высоковольтных приложений | Surface Mount | 5000 | 15 pF | 2.2 nF | C0G (NP0) | |||||||||||||||
HV High Voltage Series | Enlarge | Capacitors, Fixed | MLCC | Surface Mount Multilayer Ceramic Чип-конденсаторы для высоковольтных приложений | Поверхностный монтаж | 5000 | 33 пФ | 2,2 нФ | C0G (NP0) | 660002 HV Высокое напряжение серия | Enlarge | Конденсаторы, фиксированная | MLCC | Многослойное керамическое чип -конденсаторы поверхностного крепления | 107.||||||||||
Высоковольтная серия | Увеличить | Фиксированные конденсаторы | MLCC | Многослойные керамические конденсаторы для поверхностного монтажа для высоковольтных приложений | Surface Mount | 6000 | 47 PF | 18 NF | X7R | |||||||||||||||
HV Высокий напряжение серия 10 | Enlarge | Capacitors, фиксированная | Enlarge | Capacitors, фиксированная | | Capacitors, фиксированный | | Capacitors | | . для высоковольтных приложений | Поверхностный монтаж | 6000 | 150 пФ | 27 нФ | X7R | |||||||||
Высоковольтная серия0003 | Enlarge | Конденсаторы, фиксированная | MLCC | Многослойное керамическое чип -конденсатор Серия HV High Voltage | Увеличить | Конденсаторы фиксированные | MLCC | Многослойные керамические конденсаторы поверхностного монтажа для высоковольтных приложений | Surface Mount | 6000 | 470 PF | 100 NF | X7R | |||||||||||
HV Высокий напряжение серия10 | Enlarge | CAPACITARS, фиксированный | Enlarge | CAPACITARS, фиксированный | | CAPACITARS, фиксированный | | . для высоковольтных приложений | Поверхностный монтаж | 8000 | 470 пФ | 390 нФ | X7R | |||||||||||
Серия 915R02 60003 | Enlarge | Конденсаторы, фиксированный | Ceramic, SingleLayer | Ceramic DC Ceramic DC DIS , Y5U, Z5U | ||||||||||||||||||||
Серия 615R | Увеличить | Конденсаторы фиксированные | Керамические, однослойные | Высоковольтные 1 кВ пост.0010 | Radial | 10000 | 250 pF | 1 nF | 1 | T3M (N4700) | ||||||||||||||
615R Series | Enlarge | Capacitors, Fixed | Ceramic, Singlelayer | High Voltage Ceramic ДИСКИ ДИСКИ ДИСКИ ДИСКИ 10 КВДК и 15 КВДК | RADIAL | 15000 | 100 PF | 750 PF | 1 | T3M (N4700) | ||||||||||||||
615R Series | Enlarge | Конденсаторы, фиксированный | Ceramic, Singlelayer | Ceramic DC Ceramic DC DIS , Y5U, Z5U | ||||||||||||||||||||
660R | Увеличить | Конденсаторы, фиксированные | Керамические, однослойные | Высоковольтные керамические | Керамические дисковые конденсаторы от 9 кВ до 1000 А пост. 0010 | Axial | 10000 | 1,5 NF | 10 NF | 2 | Z5U | |||||||||||||
660R | Exlarge | Capacitors, фиксированный | . Осевые отведения, от 10 кв. До 30 кв. | Axial | 15000 | 100 PF | 3,9 NF | 2 | X7R | |||||||||||||||
Серия HIK | Enlarge | Capacitors, Fixed | Ceramic, Singlelayer | High Voltage Ceramic Singlelayer DC Disc Capacitors, Class 2, Low Loss (0.5 %), 15 kVDC | Radial | 15000 | 100 pF | 1.5 nF | 2 | Y5T | ||||||||||||||
660R | Enlarge | Конденсаторы, фиксированная | Ceramic, SingleLayer | Высокий Voltage Ceramic DC Capacitors с Axial Levs, 10 KVDCEDCERCEDGE Ceramic DC DISCATORS с Axial LEASS, 10 KVDCEDCEGEDGE DC DIC -DC -CACACITORS с Axial LEASS, 10 KVDCEDCEDGEGEGE DC DI DI DI DIS -CACACITORS с Axial LEASCIAL, 10 KVDCEDGE DC DC. 0010 | Axial | 15000 | 1 NF | 6,8 NF | 2 | Z5U | ||||||||||||||
660R | Exlarge | Capacitors, фиксированный | . Осевые отведения, от 10 кв. До 30 кв. | Axial | 20000 | 100 PF | 2,7 NF | 2 | X7R | |||||||||||||||
660R | ||||||||||||||||||||||||
660R | Capacitors, Fixed | Ceramic, Singlelayer | High Voltage Ceramic DC Disc Capacitors with Axial Leads, 10 kVDC to 30 kVDC | Axial | 20000 | 220 pF | 1 nF | 1 | N4700 (T3M) | |||||||||||||||
660R | Увеличить | Конденсаторы фиксированные | Керамические однослойные | Высоковольтные керамические дисковые конденсаторы пост. 0010 | Axial | 20000 | 680 PF | 5 NF | 2 | Z5U | ||||||||||||||
660R | Exlarge | Capacitors, фиксированный | . Осевые отведения, от 10 кв. До 30 кв. | Axial | 30000 | 100 PF | 2 NF | 2 | X7R | |||||||||||||||
660R | ||||||||||||||||||||||||
660R | Capacitors, Fixed | Ceramic, Singlelayer | High Voltage Ceramic DC Disc Capacitors with Axial Leads, 10 kVDC to 30 kVDC | Axial | 30000 | 180 pF | 680 pF | 1 | N4700 (T3M) | |||||||||||||||
660R | Увеличить | Конденсаторы фиксированные | Керамические однослойные | Высоковольтные керамические дисковые конденсаторы пост. 0010 | Axial | 30000 | 470 pF | 3.3 nF | 2 | Z5U | ||||||||||||||
715C..KT… | Enlarge | Capacitors, Fixed | Ceramic, Singlelayer | High Керамические дисковые конденсаторы переменного и постоянного тока класса напряжения 1, от 10 до 50 кВ постоянного тока / от 7 кВ переменного тока до 34 кВ переменного тока, монтаж с винтовыми клеммами | Винтовые клеммы | 10000 | 560 пФ | 8 нФ0 9 4 | 10010 | |||||||||||||||
715C..KT … | Enlarge | Конденсаторы, фиксированная | Ceramic, SingleLayer | Ceramic AC и DC Disc -Ceramic, 10 KVDC / 7 KVAC / 74. KVAC, винтовая терминальная монтаж | винтовой терминал | 15000 | 370 PF | 5,3 NF | 1 | N4700 | ||||||||||||||
RHK | Ellarge | 7 Ellarge | 7 Ellarge | .0010 | Ceramic, Singlelayer | High Voltage Ceramic Capacitor Multiplier Sets With Leads, Class 2 Ceramic | Leaded | 8000 | 120 pF | 1.4 nF | 2 | R4000 (Y5U) | ||||||||||||
RHK | Увеличить | Конденсаторы фиксированные | Керамические однослойные | Наборы умножителей высоковольтных керамических конденсаторов с выводами, класс 2 Керамические | Выводы | 10000 | 120 PF | 1,4 NF | 2 | R4000 (Y5U) | ||||||||||||||
715C. | ENLARGE | CANCACITORS, FIXED | CERAMIC, SINGALALE | , FIXED | , CERAMIC, | . Керамические конденсаторы диска DC, от 10 KVDC до 40 KVDC / 3,5 кВак до 14 KVAC, монтажный монтаж винтовой терминала | Винтовой терминал | 10000 | 10 NF | 20 NF | 2 | Y5U | 2 | Y5U | ||||||||||
| 2 | Y5U | |||||||||||||||||||||||
| 2 | Y5U | |||||||||||||||||||||||
| 2 | Y5U | 2 | Y5U | 2 | 70002 715C. Увеличить | Конденсаторы, фиксированные | Керамические, однослойные | Высоковольтные керамические дисковые конденсаторы постоянного тока класса 2, от 10 кВ пост. тока до 40 кВ пост. тока / 3,5 кВ перем. | винтовая терминала | 15000 | 1,5 NF | 10 NF | 2 | Y5U | ||||||||||
715C..KT … | Enlarge | CAPACITORS, фиксированный | | , фиксированный | | , фиксированный | | .0010 | High Voltage Class 1 Ceramic AC and DC Disc Capacitors, 10 kVDC to 50 kVDC / 7 kVAC to 34 kVAC, Screw Terminal Mounting | Screw Terminal | 20000 | 200 pF | 4 nF | 1 | N4700 | |||||||||
715C. | Enlarge | Конденсаторы, фиксированный | Ceramic, SingleLayer | Высокий класс 2 Ceramic Dic Disc -capacitors, 10 KVDC до 40 KVDC / 3.5 KVAC до 14 KVAC. Монтаж терминала | Screw Terminal | 20000 | 500 pF | 6.8 nF | 2 | Y5U | ||||||||||||||
715C..KT… | Enlarge | Capacitors, Fixed | Ceramic, Singlelayer | Высоковольтные керамические дисковые конденсаторы переменного и постоянного тока класса 1, от 10 до 50 кВ постоянного тока / от 7 кВ переменного тока до 34 кВ переменного тока, монтаж с винтовыми клеммами | Винтовые клеммы | 30000 | 190 пФ | 2,7 нФ | 0010 | N4700 | ||||||||||||||
715C. | Enlarge | Конденсаторы, фиксированный | Ceramic, SingleLayer | Высокий класс 2 Ceramic DC DISC, 10 KVDC. 14 KVAC, монтаж с винтовой терминалом | Винтовой терминал | 30000 | 500 PF | 4,7 NF | 2 | Y5U | ||||||||||||||
| 9000 915C..KT … | ENLARGE 9002 915C … KT … | ENLARGE | C.0007 Конденсаторы, фиксированныеКерамические, однослойные | Высоковольтные керамические дисковые конденсаторы переменного и постоянного тока класса 1, от 10 до 50 кВ постоянного тока / от 7 до 34 кВ переменного тока, с винтовым зажимом | 2 NF | 1 | N4700 | |||||||||||||||||
715C. | ENLARGE | Класс 2 CERAMIC | CERAMIC, SingleLayer | High Voltage Class 2 CERAMIC DISCACIC DISCCCACCACINER, DISTERSE 100010 | CAPACIC DISCCACINERS. кВ пост. тока / от 3,5 кВ перем. тока до 14 кВ перем. тока, монтаж на винтовых клеммах | Screw Terminal | 40000 | 300 pF | 3.3 nF | 2 | Y5U | |||||||||||||
715C..KT… | Enlarge | Capacitors, Fixed | Ceramic, Singlelayer | Высоковольтные керамические дисковые конденсаторы переменного и постоянного тока класса 1, от 10 до 50 кВ постоянного тока / от 7 кВ до 34 кВ переменного тока, монтаж с винтовыми клеммами | Винтовые клеммы | 50000 | 100 пФ | 1,7 нФ | 0010 | N4700 |
3,307 9007 9007 9007 9007 9007 9007 9007 9007 9007 9007 9007 9007 9007 9007 90077.7.7.7. 3,307 90077. 3,307 9007 7007.7.7. (NP0)
.DK …
.DK…
.DK …
.DK …
.DK …Высоковольтные многослойные керамические конденсаторы
Онлайн-сервисы TTI доступны только членам,
пожалуйста, войдите или зарегистрируйтесь, чтобы получить доступ!
accountNumber != ‘na'»>
Извини! У вас нет доступа к этой онлайн-службе в учетной записи: {{appAccount.accountNumber}}Аккаунты не найдены
Пожалуйста, выберите одну из следующих учетных записей, у которых есть доступ.
{{account.accountDisplayData}}
Ни один аккаунт не имеет доступа.
Щелкните здесь, чтобы узнать больше о статусе заказа.
Нажмите здесь, чтобы узнать больше о ezReview.
Извини! У вас нет доступа к этой онлайн-службе в учетной записи: {{selectedAccount.accountNumber}}
Приложение {{serviceName}} в настоящее время недоступно.
Пожалуйста, выберите одну из следующих учетных записей, у которых есть доступ.
{{account.accountDisplayData}}
Нет доступа к учетным записям.
Пожалуйста, нажмите здесь, чтобы узнать больше о ezBuy.
Нет доступа к учетным записям. Пожалуйста, нажмите здесь, чтобы узнать больше о ezBuy.
Доступ к вашей услуге {{serviceName}} в настоящее время недоступен, так как ваша корзина «привязана» к учетной записи TTI. которого нет в вашем профиле {{serviceName}}. Вероятно, это произошло из-за того, что ваша корзина содержит одну или несколько деталей. со сниженными ценами.
Чтобы восстановить доступ к ezBuy, очистите корзину, разместив заказ или удалив детали со скидкой. Цены.
Если у вас есть другие вопросы, позвоните своему торговому представителю TTI.
Корзина заблокирована для:
{{selectedAccount.accountNumber}}
{{selectedAccount.billingAddress.name}}
{{selectedAccount.billingAddress.streetAddress}}
{{selectedAccount.billingAddress.city}}, {{selectedAccount.billingAddress.state.stateShortName}}
{{selectedAccount.billingAddress.zip}}
{{selectedAccount.billingAddress.country.countryShortName}}
- {{supportModalInfo.
