    Автоматический выключатель — Википедия, бесплатная энциклопедия

    Чтобы узнать о других значениях, см. Автоматический выключатель (значения).

    Эта статья требует дополнительных ссылок для проверки . Пожалуйста, помогите улучшить эту статью, добавив ссылки на надежные источники. Неисходный материал может быть оспорен и удален. (октябрь 2010 г.)

    Воздушный выключатель для распределительных устройств низкого напряжения (менее 1000 вольт)

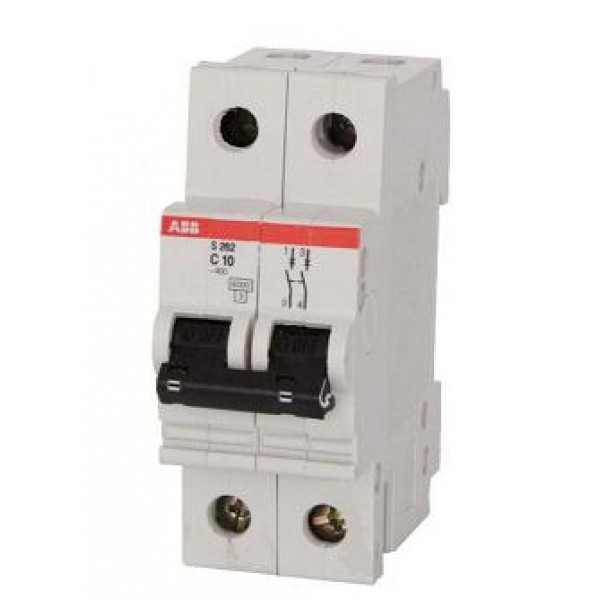

    2-полюсный автоматический выключатель

    Четыре однополюсных автоматических выключателя

    Автоматический выключатель

    представляет собой автоматический электрический выключатель, предназначенный для защиты электрической цепи от повреждений, вызванных перегрузкой или коротким замыканием. Его основная функция заключается в обнаружении неисправности и прерывании непрерывность, чтобы немедленно прекратить электрический ток. В отличие от предохранителя, который срабатывает один раз, а затем подлежит замене, автоматический выключатель может быть сброс (вручную или автоматически) для возобновления нормальной работы. Автоматические выключатели изготавливаются различных размеров, от небольших устройств, от индивидуального бытового прибора до крупных распределительных устройств, предназначенных для защиты высоковольтных цепей, питающих целый город.

    Содержимое 1 Происхождение 2 Операция 3 Разрыв дуги 4 Ток короткого замыкания 5 Стандартные номинальные токи 6 Типы автоматических выключателей 6.1 Автоматические выключатели низкого напряжения 6.2 Магнитные автоматические выключатели 6.3 Термомагнитные автоматические выключатели 6. 4 Общие выключатели 6.5 Автоматические выключатели среднего напряжения 6.6 Высоковольтные автоматические выключатели 6.7 Гексафторид серы (SF 6 ) высоковольтные автоматические выключатели 7 Прочие выключатели 8 См. также 9 Каталожные номера 10 Внешние ссылки

    [править] Происхождение

    Вдохновленный работами американского ученого Джозефа Генри и английского ученого Майкла Фарадея, автоматический выключатель был изобретен в 1836 году американцем Чарльзом Графтоном Пейджем. ^[1]

    Ранняя форма автоматического выключателя была описана Томасом Эдисоном в патентной заявке 1879 года, хотя в его коммерческой системе распределения электроэнергии использовались предохранители.

    [2] Его целью была защита проводки цепи освещения от случайного короткие замыкания и перегрузки. Современный миниатюрный автоматический выключатель аналогичные тем, которые используются сейчас, были запатентованы Brown, Boveri & Cie в 1924 году. Хьюго Стоц, инженер, который продал свою компанию Stotz-Kontakt компании BBC, считается изобретателем DRP (9).0255 Немецкий рейхспатент ) 458329. ^[3] Изобретение Штотца было предшественником современного термомагнитного прерыватель, широко используемый в бытовых центрах нагрузки и по сей день.

    [править] Эксплуатация

    Все автоматические выключатели имеют общие черты в своей работе, хотя детали существенно различаются в зависимости от класса напряжения, номинальный ток и тип автоматического выключателя.

    Автоматический выключатель должен обнаруживать неисправность; в низковольтном автоматических выключателей это обычно делается в корпусе выключателя. Автоматические выключатели для больших токов или высокого напряжения обычно оснащен контрольными устройствами для определения тока короткого замыкания и управления механизмом размыкания цепи. Соленоид отключения который освобождает защелку, обычно питается от отдельной батареи, хотя некоторые высоковольтные автоматические выключатели являются автономными с трансформаторы тока, реле защиты и внутренний блок управления источник.

    При обнаружении неисправности контакты внутри автоматического выключателя должны открыть, чтобы разорвать цепь; некоторую механически сохраненную энергию (используя что-то вроде пружин или сжатого воздуха), содержащееся внутри прерыватель используется для разделения контактов, хотя часть энергии требуемое значение может быть получено из самого тока повреждения. Малая схема выключатели могут управляться вручную; более крупные устройства имеют соленоиды для отключения механизма и электродвигатели для восстановления энергии пружин.

    Контакты автоматического выключателя должны проводить ток нагрузки без чрезмерный нагрев, а также должен выдерживать тепло дуги, создаваемой при разрыве (размыкании) цепи. Контакты выполнены из меди или сплавы меди, сплавы серебра и другие высокопроводящие материалы. Срок службы контактов ограничен эрозией контакта материала из-за искрения при отключении тока. Миниатюрный и Автоматические выключатели в литом корпусе обычно выбрасываются, когда контакты изношены, но силовые автоматические выключатели и высоковольтные выключатели иметь сменные контакты.

    При прерывании тока дуга генерируется. Эта дуга должна локализоваться, охлаждаться и гаситься в контролируемым образом, так что зазор между контактами может снова выдерживать напряжение в цепи. Различные автоматические выключатели используют вакуум, воздух, изолирующий газ или масло в качестве среды, в которой образуется дуга. Для гашения дуги используются различные методы, включая:

    • Удлинение/отклонение дуги
    • Интенсивное охлаждение (в струйных камерах)
    • Разделение на неполные дуги
    • Гашение нулевой точки (Контакты размыкаются в момент нулевого тока пересечение формы волны переменного тока, эффективно отключая ток холостого хода при время открытия. Пересечение нуля происходит на удвоенной линии частота, т. е. 100 раз в секунду для 50 Гц и 120 раз в секунду для 60 Гц переменного тока)
    • Соединение конденсаторов параллельно контактам в цепях постоянного тока

    Наконец, когда неисправность устранена, контакты должен быть снова замкнут, чтобы восстановить питание прерванной цепи.

    [править] Размыкание дуги

    Миниатюрные низковольтные автоматические выключатели используют только воздух для тушения дуга. Более высокие номиналы имеют металлические пластины или неметаллические дугогасительные камеры для разделить и охладить дугу. Магнитные дугогасительные катушки или постоянные магниты отклоняют дугу в дугогасительную камеру.

    В масляных выключателях больших номиналов используется испарение части масла для подачи струи масла через дугу. ^[4]

    Газовые (обычно гексафторид серы) автоматические выключатели иногда растягивают дугу с помощью магнитного поля, а затем полагаются на диэлектрическую прочность гексафторида серы (SF ₆ ) для гашения растянутой дуги.

    Вакуум автоматические выключатели имеют минимальное искрение (поскольку нечему ионизировать кроме материала контактов), поэтому дуга гаснет, когда она растянулся очень незначительно (<2–3 мм). Вакуумные выключатели часто используется в современных распределительных устройствах среднего напряжения до 35 000 вольт.

    Воздушные автоматические выключатели могут использовать сжатый воздух для гашения дуги или, наоборот, контакты быстро качаются в маленькую герметичную камеру, выход вытесненного воздуха, таким образом, гасит дугу.

    Автоматические выключатели обычно способны отключать все токи очень быстро: обычно дуга гаснет между 30 мс и 150 мс после срабатывания механизма, в зависимости от возраста и конструкция устройства.

    [править] Ток короткого замыкания

    Автоматические выключатели рассчитаны как по нормальному току, так и по ожидается, и максимальный ток короткого замыкания, который они могут безопасно прерывать.

    В условиях короткого замыкания может существовать ток, во много раз превышающий нормальный (см. максимальный ожидаемый ток короткого замыкания). Когда электрические контакты размыкаются, прерывая большой ток, возникает тенденция к возникновению дуги. образоваться между разомкнутыми контактами, что позволило бы току продолжать. Это условие может создавать проводящие ионизированные газы и расплавленные или испарившегося металла, что может привести к дальнейшему продолжению дуги, или создание дополнительных коротких замыканий, что может привести к взрыв выключателя и оборудования, на котором он установлен дюймов. Таким образом, автоматические выключатели должны включать в себя различные функции для разделить и погасить дугу.

    В выключателях с воздушной изоляцией и миниатюрных выключателях конструкция дугогасительной камеры , состоящая (часто) из металлических пластин или керамических ребер, охлаждает дугу, а магнитные дугогасительные катушки отклоняют дугу в дугогасительную камеру. В более крупных автоматических выключателях, таких как те, которые используются в распределении электроэнергии, может использоваться вакуум, инертный газ, такой как гексафторид серы, или контакты, погруженные в масло, для подавления дуги.

    Максимальный ток короткого замыкания, который может отключить выключатель, составляет определяется тестированием. Применение выключателя в цепи с предполагаемый ток короткого замыкания выше, чем у выключателя номинальная отключающая способность может привести к выходу из строя автоматического выключателя. безопасно прерывать неисправность. В худшем случае выключатель может успешно прерывает неисправность, только чтобы взорваться при сбросе.

    Миниатюрные автоматические выключатели, используемые для защиты цепей управления или небольших электроприборы могут не иметь достаточной отключающей способности для использования в пульт управления; эти автоматические выключатели называются «дополнительными цепями».

    Международный стандарт IEC 60898-1 и европейский стандарт EN 60898-1 определяют номинальный ток I _n автоматического выключателя для приложений распределения низкого напряжения в качестве максимальный ток, на который рассчитан автоматический выключатель (при температура окружающего воздуха 30°С). Общедоступный предпочтительный значения номинального тока: 6 А, 10 А, 13 А, 16 А, 20 А, 25 А, 32 А. А, 40 А, 50 А, 63 А, 80 А, 100 А, ^[5] и 125A (серия Renard, слегка измененная, чтобы включить ограничение по току британских розеток BS 1363). На автоматическом выключателе указан номинальный ток в амперах, но без обозначения единицы измерения «А». Вместо этого цифре ампера предшествует буква «B», «C» или «D», которая указывает мгновенный ток отключения , это минимальное значение тока, при котором автоматический выключатель отключается. отключение без преднамеренной задержки по времени (т. е. менее чем за 100 мс), выражено через I _n :

    Тип	Мгновенный ток отключения
    Б	выше 3 I n до 5 включительно I n
    С	свыше 5 I n до 10 включительно I n
    Д	свыше 10 I n до 20 включительно I п
    К	выше 8 I n до 12 включительно I n Для защиты нагрузок, вызывающих частые кратковременные (примерно от 400 мс до 2 с) пики тока при нормальной работе.
    З	выше 2 I n до 3 I n включительно для периодов порядка десятков секунд. Для защиты нагрузок, таких как полупроводниковые приборы или измерительные цепи с использованием трансформаторов тока.

    В США, Underwriters Laboratories (UL) сертифицирует рейтинги оборудования, называемые рейтингами серий (или «интегрированными рейтингами»). рейтинг оборудования»), используя двухуровневый рейтинг. Например, 22/10. рейтинг. Этот рейтинг означает, что в пакете счетчиков есть арендатор 22 kAIC. выключатель, питающий центр нагрузки 10 кAIC с ответвлениями 10 кAIC, где kAIC означает «отключающая способность в тысячи ампер». Общий метр пакет рейтинги 22/10, 42/10 и 100/10. ^[6]

    [править] Типы автоматических выключателей

    Передняя панель воздушного выключателя на 1250 А производства ABB. Этот Силовой выключатель низкого напряжения может быть извлечен из корпуса на обслуживание. Характеристики отключения настраиваются с помощью DIP-переключателей на передней панели.

    Существует множество различных классификаций автоматических выключателей. на основе их характеристик, таких как класс напряжения, тип конструкции, тип прерывания и конструктивные особенности.

    [править] Автоматические выключатели низкого напряжения

    Низкое напряжение (менее 1000 В _AC ) распространены в бытовом, коммерческом и промышленном применении и включают:

    • MCB (миниатюрный автоматический выключатель) — номинальный ток не более 100 А. Характеристики срабатывания обычно не регулируются. Тепловой или термомагнитный режим. Выключатели, показанные выше, находятся в этом категория.

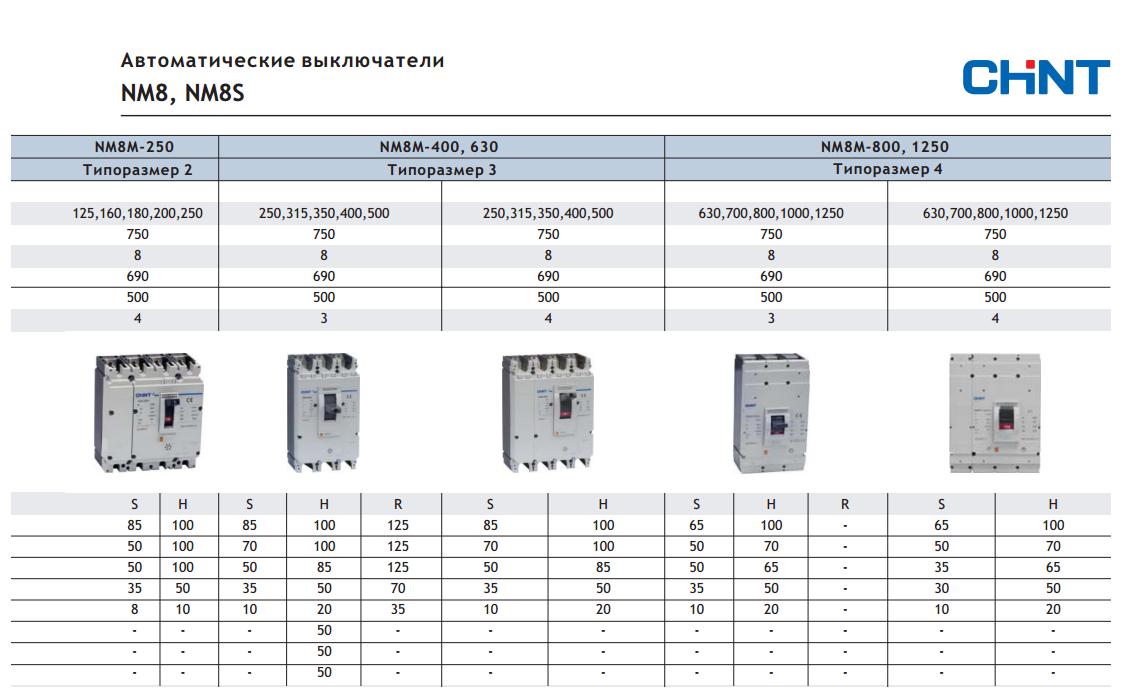

    • MCCB (автоматический выключатель в литом корпусе) — номинальный ток до 2500 А. Термический или термомагнитный режим. Ток отключения может регулироваться в больших рейтингах.
    • Силовые низковольтные выключатели могут устанавливаться многоярусно в низковольтные распределительные щиты или шкафы распределительных устройств.

    Характеристики автоматических выключателей низкого напряжения приведены в международных стандартов, таких как IEC 947. Эти автоматические выключатели часто устанавливаются в выдвижных корпусах, которые позволяют снимать и взаимозаменяемы без демонтажа распределительного устройства.

    Большой низковольтный литой корпус и силовые автоматические выключатели могут иметь приводы электродвигателей, чтобы они могли отключаться (открываться) и закрываться с помощью пульта дистанционного управления. контроль. Они могут быть частью системы автоматического переключения резервного питания.

    Низковольтные автоматические выключатели также предназначены для постоянного тока (DC). приложений, таких как DC для линий метро. Постоянный ток требует специальные выключатели, потому что дуга непрерывная, в отличие от дуги переменного тока, которая имеет тенденцию гаснуть на каждом полупериоде. Автоматический выключатель постоянного тока имеет выдувные катушки, которые генерируют магнитное поле, которое быстро растягивает дугу. Малые автоматические выключатели либо устанавливаются непосредственно в оборудовании или расположены в панели выключателя.

    Фото внутри автоматического выключателя

    Термомагнитный миниатюрный автоматический выключатель на DIN-рейку на 10 ампер является наиболее распространенным типом в современных бытовых потребительских устройствах и коммерческих электрических распределительных щитах по всей Европе. В конструкцию входят следующие компоненты:

    1. Рычаг привода — используется для ручного отключения и сброса автоматического выключателя. Также указывает состояние автоматического выключателя (включен или выключен/сработал). Большинство выключателей сконструированы таким образом, что они могут срабатывать, даже если рычаг удерживается или заблокирован в положении «включено». Это иногда называют «бесплатной поездкой» или операция «положительное отключение».
    2. Приводной механизм — сближает или раздвигает контакты.
    3. Контакты — пропускают ток при прикосновении и прерывают ток при раздвигании.
    4. Клеммы
    5. Биметаллическая полоса.
    6. Калибровочный винт — позволяет производителю точно настроить ток срабатывания устройства после сборки.
    7. Соленоид
    8. Дугогаситель/разделитель дуги

    [править] Магнитные автоматические выключатели

    Магнитные автоматические выключатели используйте соленоид (электромагнит), сила тяги которого увеличивается с ростом тока. В некоторых конструкциях используются электромагнитные силы в дополнение к силам соленоид. Контакты выключателя замыкаются защелкой. Поскольку ток в соленоиде превышает номинальный автоматический выключатель, тяга соленоида освобождает защелку, которая позволяет контакты размыкаются под действием пружины. Некоторые магнитные выключатели имеют гидравлическая функция задержки времени с использованием вязкой жидкости. Весна сдерживает сердечник до тех пор, пока ток не превысит номинал выключателя. Во время перегрузка, скорость движения соленоида ограничивается жидкостью. Задержка допускает кратковременные скачки тока сверх нормального рабочего тока. для пуска двигателя, подачи питания на оборудование и т. д. Токи короткого замыкания обеспечить достаточную силу соленоида, чтобы освободить защелку независимо от core position, таким образом обходя функцию задержки. Температура окружающей среды влияет на временную задержку, но не влияет на текущий рейтинг магнитный прерыватель

    [править] Термомагнитные автоматические выключатели

    Термомагнитные автоматические выключатели , которые используются в большинстве распределительных щитов, включить оба метода с электромагнитом, реагирующим мгновенно к большим скачкам тока (коротким замыканиям) и биметаллическая полоса, реагирующая на менее экстремальные, но долгосрочные условия перегрузки по току. Тепловая часть автоматического выключателя обеспечивает функцию отклика «обратное время», которая обеспечивает более быстрое или более медленная реакция для больших или меньших перегрузок по току соответственно.

    [править] Общие выключатели

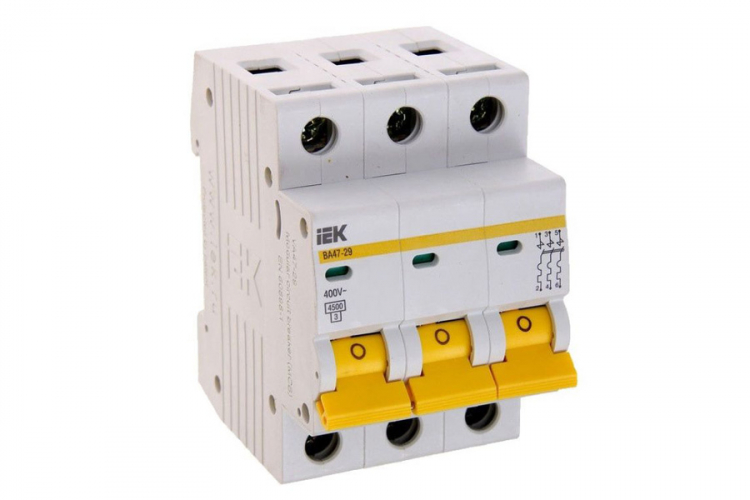

    Трехполюсный общий расцепитель для питания трехфазного устройства. Этот автоматический выключатель имеет номинал 2 А.

    каждый проводник под напряжением должен быть защищен полюсом выключателя. Чтобы убедиться, что все проводники под напряжением прерываются при отключении любого полюса, «общее должен использоваться автоматический выключатель. Они могут содержать два или три механизмы отключения в одном корпусе или для малых выключателей могут внешне свяжите столбы вместе с помощью их рабочих ручек. Два полюса общие отключающие выключатели распространены в системах 120/240 вольт, где 240 вольт нагрузки (включая основные приборы или дополнительные распределительные щиты) охватывают два провода под напряжением. Трехполюсные выключатели с общим расцепителем обычно используются для подачи трехфазной электроэнергии на большие двигатели или дополнительные распределительные щиты.

    Двух- и четырехполюсные выключатели используются, когда необходимо отключить многофазный переменный ток или отсоединить нейтральный провод, чтобы убедитесь, что через нейтральный провод не протекает ток от других нагрузок подключены к той же сети, когда рабочие могут прикасаться к проводам во время обслуживание. Отдельные автоматические выключатели никогда не должны использоваться для нейтраль, потому что, если нейтраль отключена во время проводник остается подключенным, возникает опасное состояние: цепь появляется обесточенным (приборы не работают), но провода остаются под напряжением, а УЗО не спотыкайтесь, если кто-то коснется провода под напряжением (потому что УЗО нужно питание для путешествие). Вот почему в нейтральном положении должны использоваться только обычные автоматические выключатели. требуется переключение проводов

    [править] Автоматические выключатели среднего напряжения

    Автоматические выключатели среднего напряжения на напряжение от 1 до 72 кВ могут быть собранные в распределительные устройства в металлическом корпусе для использования внутри помещений, или могут быть отдельными компонентами, установленными снаружи на подстанции. Автоматические выключатели с воздушным разрывом заменили маслонаполненные блоки для внутренних приложений, но теперь сами заменяются вакуумной схемой выключатели (примерно до 35 кВ). Как высоковольтные автоматические выключатели описанные ниже, они также управляются токоизмерительными защитными реле, работающими через трансформаторы тока. Характеристики выключателей среднего напряжения приведены в соответствии с международными стандартами. таких как IEC 62271. Автоматические выключатели среднего напряжения почти всегда используют отдельные датчики тока и защитные реле вместо встроенных тепловых или магнитных датчиков максимального тока.

    Автоматические выключатели среднего напряжения можно классифицировать по среде, используемой для гашения дуги:

    • Вакуумные автоматические выключатели — с номинальным током до 3000 А, эти автоматические выключатели прерывают ток, создавая и гася дугу в вакуумный контейнер. Как правило, они применяются для напряжений до около 35 000 В, ^[7] что примерно соответствует среднему диапазону напряжения энергосистем. Вакуумные автоматические выключатели, как правило, имеют более длительный срок службы между капитальный ремонт, чем воздушные автоматические выключатели.
    • Воздушные автоматические выключатели — номинальный ток до 10 000 А. Отключение характеристики часто полностью настраиваются, включая настраиваемое отключение пороги и задержки. Обычно с электронным управлением, хотя некоторые модели микропроцессорные управляется встроенным электронным расцепителем. Часто используется для основного распределение электроэнергии на крупном промышленном предприятии, где есть выключатели расположены в выдвижных корпусах для удобства обслуживания.
    • SF _{6 Автоматические выключатели} гасят дугу в камере, заполненной гексафторидом серы.

    Автоматические выключатели среднего напряжения могут быть подключены к цепи болтовые соединения с шинами или проводами, особенно на открытом воздухе распределительные устройства. Выключатели среднего напряжения в составе распределительных устройств часто имеет выдвижную конструкцию, позволяющую снимать выключатель не нарушая соединений силовой цепи, с помощью моторного или механизм с ручным приводом для отделения выключателя от корпуса.

    [править] Высоковольтные выключатели

    Основная статья: Высоковольтное распределительное устройство

    Выключатель масляный 110 кВ российский

    Масляный выключатель на 115 кВ

    400 кВ SF ₆ баковые автоматические выключатели

    Сети электропередачи защищаются и контролируются высоковольтными выключателями. Определение высокого напряжения варьируется, но в работе по передаче электроэнергии обычно считается, что оно составляет 72,5 кВ или выше, согласно недавнему определению Международной электротехнической комиссии (МЭК). Высоковольтные выключатели почти всегда приводятся в действие соленоидами, а защитные реле с датчиками тока работают через трансформаторы тока. На подстанциях схема релейной защиты может быть сложной, защищая оборудование и шины от различных видов перегрузок или замыканий на землю.

    Высоковольтные выключатели широко классифицируются по среде, используемой для гашения дуги.

    • Масло наливом
    • Минимум масла
    • Воздушный взрыв
    • Вакуум
    • СФ ₆

    Некоторые из производителей: ABB, GE (General Electric), Tavrida Electric, Alstom, Mitsubishi Electric, Pennsylvania Breaker, Siemens, Toshiba, Končar HVS, BHEL, CGL, Square D (Schneider Electric).

    Из соображений защиты окружающей среды и затрат на изоляцию разливов нефти в большинстве новых гидромолотов используется элегаз ₆ газ для гашения дуги.

    Автоматические выключатели могут быть классифицированы как бак под напряжением , если корпус, содержащий отключающий механизм, находится под потенциалом линии, или бак без бака с корпусом под потенциалом земли. Автоматические выключатели переменного тока высокого напряжения обычно доступны с номиналами до 765 кВ. выключатели 1200кВ были запущен компанией Siemens в ноябре 2011 г. ^[8]

    Высоковольтные автоматические выключатели, используемые в системах передачи, могут быть устроен так, чтобы вместо этого мог отключиться один полюс трехфазной линии отключения всех трех полюсов; для некоторых классов неисправностей это улучшает стабильность и доступность системы.

    [править] Высоковольтные автоматические выключатели из гексафторида серы (SF

    ₆ )

    Основная статья: Автоматический выключатель из гексафторида серы

    В выключателе из гексафторида серы используются контакты, окруженные газ гексафторид серы для гашения дуги. Они чаще всего используются для напряжения на уровне передачи и могут быть включены в компактные распределительное устройство с элегазовой изоляцией. В холодном климате дополнительный обогрев или может потребоваться снижение номинальных характеристик автоматических выключателей из-за разжижения из СФ ₆ газ.

    [править] Прочие выключатели

    Следующие типы описаны в отдельных статьях.

    • Выключатели для защиты от замыканий на землю слишком малы, чтобы отключить устройство максимального тока:
      • Устройство защитного отключения (УЗО, ранее известное как устройство защитного отключения ) — обнаруживает дисбаланс тока, но не обеспечивает защиту от перегрузки по току.
      • Устройство защитного отключения с защитой от перегрузки по току (ВДТ) — сочетает в себе функции УЗО и МСВ в одном корпусе. В Соединенных Штатах и Канада, щитовые устройства, сочетающие замыкание на землю (землю) обнаружение и защита от перегрузки по току называются замыканием на землю Прерыватели (GFI) выключатели; настенное розеточное устройство или отдельно закрытое сменное устройство, обеспечивающее обнаружение замыкания на землю и только прерывание (без защиты от перегрузки) называется замыканием на землю Прерыватель цепи (GFCI).
      • Автоматический выключатель утечки на землю (ELCB) — определяет ток заземления напрямую, а не дисбаланс. Они больше не встречаются в новых установках для различных причины.
    • Автоматическое повторное включение — тип автоматического выключателя, который автоматически включается после задержки. Они используются в воздушных системах распределения электроэнергии, чтобы кратковременные неисправности не вызывали устойчивых отключений.
    • Polyswitch (polyfuse) — небольшое устройство, обычно описываемое как предохранитель с автоматическим сбросом, а не как автоматический выключатель.

    [править] См. также

    Электронный портал

    • Защита энергосистемы
    • Устройство защитного отключения
    • Автоматический выключатель утечки на землю
    • Система заземления
    • Бытовые вилки и розетки переменного тока
    • Дуговой выключатель
    • Устройство контроля изоляции
    • Общее ограничение цепи (CTL)
    • Сетевой протектор
    9 «Siemens выпускает первый в мире элегазовый выключатель на 1200 кВ». http://www.indiainfoline.com/Markets/News/Siemens-launches-worlds-first-1200-kV-SF6-Circuit-Breaker/5286275764. Проверено 14 ноября 2011 г. .
    • БС ЕН 60898-1. Электрические принадлежности. Автоматические выключатели для защиты от перегрузки по току для бытовых и аналогичных установок.
