Выбираем автоматический выключатель для дома: характеристики, типы, особенности использования

Автоматический выключатель это устройство, которое необходимо в каждом доме. Он относится к защитным устройствам, которые предохраняют бытовые приборы или проводку от скачков напряжения, перегрузок, замыкания и т.д. Но не все защитные устройства нужно устанавливать обязательно, если некоторые виды, которые используют по желанию, вроде стабилизатора напряжения или УЗИП, про которые мы рассказывали. Они как раз есть не в каждом доме, а вот автоматы должны быть в каждом.

Задача автоматического выключателя проста: прекратить подачу электричества, если параметры тока вышли за заданные параметры, что происходит при коротком замыкании или перегрузках. Само по себе это устройство простое и безотказное, но есть разные типы автоматических выключателей, которые отличаются друг от друга. В том числе и по цене. В этой статье мы расскажем все, что нужно знать про автоматические выключатели, а также поговорим о том, как их правильно выбирать и расскажем про особенности их эксплуатации.

В чем польза автоматического выключателя

Автоматический выключатель (далее мы будем иногда называть его «автомат», как это делают в обиходном общении) нужен сразу для двух целей. Первая эта защита от короткого замыкания. При возникновении КЗ автомат отключит питание, при этом сделать он это должен быстро, в данном случае задержка должна быть минимальной. Вы и сами знаете, чем чревато короткое замыкание и какие у него могут быть последствия. Вторая задача это отключение тока при перегрузках, которые в моменте не так опасны, как короткое замыкание, но через определенное время приводят к неприятным последствиям. Если ток превышен, то проводники (провода) будут нагреваться, их изоляция разрушиться и в конечном итоге это выведет их из строя. В лучшем случае, в худшем будет пожар. Но автомат, при превышении значений, просто отключит линию и предотвратит негативные последствия.

Какие есть типы автоматических выключателей

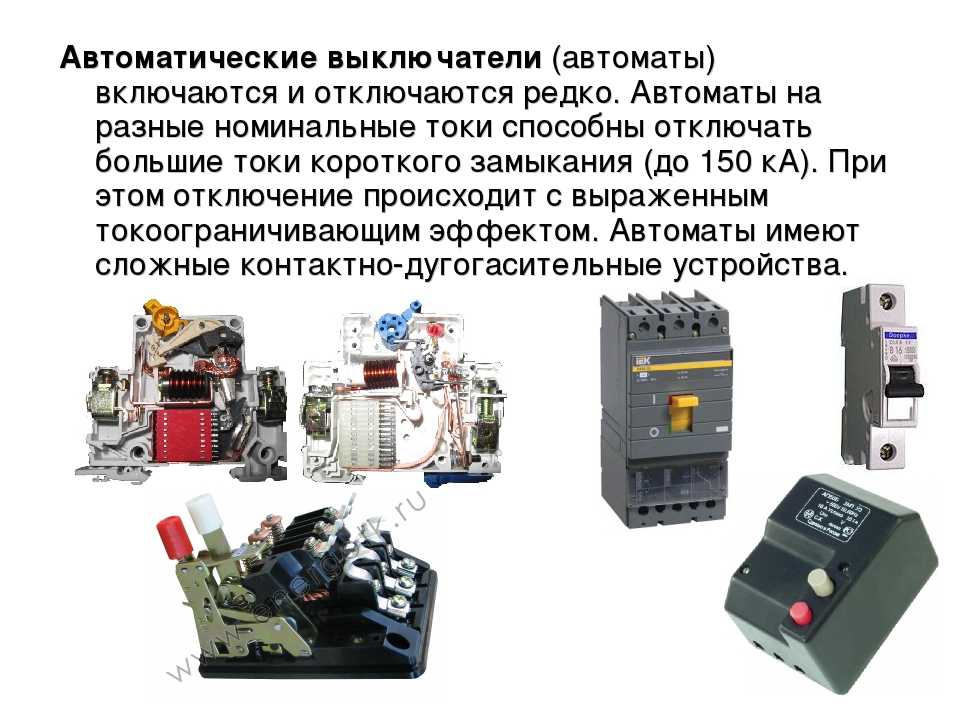

В этом разделе мы также коснемся устройства автоматических выключателей, так как именно в некоторых компонентах и есть ключевые различия. Ну а сами автоматы бывают следующих типов:

• Модульные. Чаще всего используются в бытовых сетях.

• Литые. В быту не используются, их применяют в мощных электросетях, где сила тока может достигать 1 кА. Их делают в литом корпусе, отсюда их название.

• Воздушные. Имеют от 3 до 4 полюсов, выдерживают ток до 6,3 кА. Имеют ограниченное применение, там, где другие типы автоматов попросту не справятся.

В нашей статье мы не будем рассматривать литые и воздушные автоматические выключатели, мы поговорим про первый тип, который как раз и используется в бытовых электросетях. Основным рабочим элементом в устройстве автомата является расцепитель, который собственно и разрывает цепь в том случае, если ток превышает заданные параметры. Тут есть три типа, между ними есть весьма серьезные отличия, поэтому об этом стоит поговорить подробнее.

Тепловые расцепители

Тепловой расцепитель это биметаллическая пластина, через которую протекает ток, который ее нагревает. Как только ток превышает допустимые значения, пластина начинает нагреваться сильнее и изгибается. При изгибе она приводит в действие механизм расцепления. Соответсвенно, время ее срабатывания зависит от величины перегрузки, чем она выше, тем быстрее нагревается пластина и тем быстрее она срабатывает. Обычно он реагирует на перегрузку более 30%, после чего срабатывает. Время срабатывания может быть от секунд, до часа, опять же, зависит от перегрузки и от свойств самого автомата.

Электромагнитный

Это соленоид, в котором имеется подвижный сердечник. При прохождении тока, он протекает по обмотке соленоида и втягивает сердечник в том случае, если параметры тока превысили заданное значение. Плюс в том, что срабатывает он практически мгновенно, минус в том, что для них требуется более значительное превышение тока, от двух до десяти раз.

Это зависит от типа, которые обозначаются буквами, об этом мы поговорим ниже. В настоящее время довольно много автоматических выключателей имеют именно электромагнитные расцепители.

Термомагнитные

Также этот тип могут называть комбинированным, по своей сути является комбинацией двух предыдущих типов, которые соединены последовательно. Тут есть свои плюсы: биметаллическая пластина отвечает за небольшие перегрузки, тогда как электромагнитный расцепитель отвечает за срабатывание при коротком замыкании, когда критически важна скорость. Подобные автоматы стоят дороже, но в целом они являются одним из самых оптимальных выборов за счет своей универсальности. Их стоимость несколько выше, но в любом случае она незначительна.

Но есть и другие типы расцепителей, которые используются значительно реже. Подробно рассказывать про них не будем, но коротко упомянем:

• Электронный. Имеет схему на трансформаторе, может настраиваться и имеет высокую точность срабатывания, но тип довольно дорогой.

• Полупроводниковый. Тут есть измерительный элемент и электромагнит.

• Независимый. Управляет удаленно коммутацией электрических цепей, в принципе, это обычный расцепитель, который имеет возможность дистанционной защиты.

Вне зависимости от типа, конструкция безотказная ввиду простоты своего устройства. Также они могут иметь дополнительные компоненты, такие как дугогасительная камера, контактную систему, разное количество полюсов, дополнительные контакты и т.д. При этом в виду своей простоты это очень дешевые устройства, в том числе и поэтому нет ни одной причины игнорировать их использование. Конечно, есть и более дорогие модели, которые могут быть предназначены для сложных условий эксплуатации (иметь более высокий класс защиты), а также другие отличия.

Степень чувствительности

Это довольно важная характеристика, которая указывает на степень чувствительности автоматических выключателей. Забегая вперед скажем, что их зачастую и выбирают именно по этой маркировке. Тут выделяют четыре типа:

• A. Имеют самую высокую чувствительность, время их срабатывания моментальное. В бытовых электросетях их практически не используют, так как такая высокая чувствительность в данном случае избыточна, а цена на эти устройства выше, чем на другие. Зато там, где есть дорогое оборудование, которое может быть очень чувствительно к перепадам напряжения их применяют достаточно широко.

• B. Этот тип уже используют и в бытовых сетях, правда, не всегда. В основном там, где есть дорогостоящее оборудование. Их чувствительность высокая, но небольшая задержка есть. Срабатывают они при превышении номинального тока в 3-5 раз, чего для бытовых условий вполне достаточно. Сегодня большинство предпочитает именно этот тип, конечно, есть и дешевле, зато этот обеспечивает надежную защиту. Они дороже двух типов, о которых мы расскажем ниже.

• C. Автоматические выключатели этого типа относятся к наиболее распространенным в быту, используются как в домах, так и в квартирах. Срабатывают при превышении номинального тока в 5-10 раз, время их срабатывания не самое быстрое, но вполне достаточно чтобы предотвратить неприятные последствия. Кроме того, в этом некоторые также видят и плюс: если произошел кратковременный перепад напряжения, который не представляет серьезной опасности, автомат не сработает.

• D. Срабатывают при превышении номинального тока от 10 раз. В домах и квартирах их не используют, зачастую устанавливают в щитках, используя их как дополнительную страховку. Также их могут применять на предприятиях и в мастерских, там, где есть высокие пусковые токи и автоматы других типов могут попросту срабатывать из-за этого.

Таким образом, выбирая автоматический выключатель для дома или квартиры нужно смотреть в сторону B или C. Другие два типа использовать нецелесообразно, D из-за допуска высоких перегрузок, A из-за своей стоимости и избыточной чувствительности. Впрочем, если у вас дом есть чувствительная к перегрузкам и очень дорогая техника, можно купить и этот тип автоматического выключателя.

Характеристики автоматических выключателей

Выше мы разобрались с типами автоматов, с их особенностями, поговорили про расцепители, но у них есть и другие характеристики, которые также нужно учитывать. Тут есть как очевидные моменты (даже для человека, который слабо разбирается в электричестве), так и те, которые знает далеко не каждый. Но чтобы выбрать автоматический выключатель, который точно отработает как надо в нужный момент, эти параметры нужно учитывать обязательно. Но перейдем к делу.

Однофазные и трехфазные

Автоматические выключатели бывают однофазные и трехфазные. Тут выбор зависит от вашей электросети, но если одна однофазная, то рекомендуется использовать двухполюсные автоматы (еще расскажем ниже про это), либо однополюсной. Соответственно, в трехфазной сети используют трех или четырехполюсные. Их ставят туда, где есть трехфазная нагрузка, то есть, на электроприборы, которые работают от 380 В. Больше тут добавить особо нечего, но этот момент мы должны были упомянуть.

Количество полюсов

Как вы уже поняли из раздела выше, количество полюсов может быть от одного до четырех. Для однофазной сети лучше покупать двухполюсные автоматы, которые отключат не только фазу, но и ноль. Если автомат будет однополюсным, то ноль останется подключенным, по этой причине и рекомендуют делать выбор в пользу двухполюсного. Тем не менее, однополюсные также используют для защиты конкретных розеток или осветительных приборов. Ну а трех или четырехполюсные ставят в трехфазной сети.

Номинал автомата

Не забывайте и о том, что обязательно нужно определить номинал автомата. Его задача — сработать до того, как параметры тока превысят возможности проводки, это логично. Если он сработает позже, то фактически от него толку не будет. Проще говоря, номинал тока автомата должен быть меньше, чем ток, который способна выдержать проводки. Тут выбор зависит как раз от возможностей проводки, алгоритм тут очень простой, нужно лишь знать сечения проводов. При желании вы найдете необходимые таблицы, да и мы писали об этом неоднократно.

Но приведем несколько примеров. Если у вас медные провода сечением 1,5 кв.мм, то они могут выдерживать ток до 19 А, а максимальная мощность 4,1 кВт. Правильным выбором будет автомат с номинальным током около 10 А и с предельным в 16 А, что меньше возможностей проводки. Если у вас используются медные провода сечением 4 кв.мм, то такие способны выдержать 38 А и 8,3 кВт. Тут подойдет автомат с номинальным током 25 А и предельным 30-32 А. Это общепринятые рекомендации, фактически нет ни одной причины не следовать им. Это как раз тот случай, когда придумывать точно ничего не нужно.

Расчет по мощности

Расчет по мощности делают далеко не всегда, тут зачастую хватает предыдущего пункта, то есть, правильный выбор номинала автомата. Тем не менее, если к линии подключается только один потребитель с высокой потребляемой мощностью, то в таких случаях иногда делают расчет по мощности. Можно рассчитать мощность автомата и на входе в дом или квартиру, для этого складывают параметры всех электроприборов. Для этого пользуются формулой «суммарная мощность электроприборов/напряжение сети». Например, если суммарная мощность 3400 Вт, а сеть 220 В, то получается 3200/220 = 15,5 Ампер (можно округлить до 16).

Метод имеет смысл, когда проводку в вашем доме делали с очень большим запасом. Иногда такое бывает и в этом случае уже нет особого смысла переплачивать за автоматический выключатель с возможностями, которые вам не нужны. Правда тут не стоит забывать про пусковые токи, некоторые электроприборы при включении потребляют гораздо больше мощности, чем во время работы. Тут делают поправку на коэффициент, который можно посмотреть в паспорте конкретного электроприбора или взять усредненные значения. В любом случае, мощность нужно подбирать с небольшим запасом. Ведь это сегодня у вас суммарная мощность может быть 3,4 кВт, а завтра вы купите еще один-два электроприбора и это значение изменится.

Отключающая способность автомата

Еще один важный показатель, который всегда указывается производителем. Отключающая способность это отключение автомата при коротком замыкании. Ее указывают в тысячах ампер, ведь именно такие значения бывают при КЗ, потому оно так опасно. Параметр указывает на то, сколько способен выдержать автомат и сохранив свою работоспособность. При превышении этого значения он должен сработать, но его дальнейшая работоспособность будет под большим вопросом. Максимальное значение тока при коротком замыкании зависит от целого ряда факторов, точное определение достаточно сложно, но на практике этого никто не делает, особенно если речь идет про дома или квартиры.

Тут отталкиваются от того, насколько далеко расположена подстанция. В городе это обычно рядом, поэтому тут берут автоматические выключатели, отключающая способность которых не менее 10 кА. Но если подстанция не находится в непосредственной близости, хватает 6-7 кА. Если речь идет про садоводство, то тут зачастую хватает 4,5-5 кА, просто потому, что электросети обычно старые, больших токов не бывает. Но если это новый загородный поселок, то тут возможно придется покупать автомат с большей отключающей способностью.

А можно поставить с меньшим значением? Можно, это не запрещено, но как мы писали выше, после срабатывания он может оказаться неработоспособным и его придется заменить. А если превышение тока при коротком замыкании будет слишком большим, то автомат может вообще не сработать из-за того, что его контакты расплавятся. А это может привести к пожару. Но при этом покупать с очень большим запасом также не будет лучшим выбором, так как отключающая способность серьезно влияет на цену. Есть автоматы у которых этот параметр 100 кА и выше, они стоят в десятки раз дороже стандартных, которые используются в быту. Но в быту такие не нужны.

Это основные параметры, которые нужно учитывать при выборе автоматического выключателя. У них есть и другие характеристики, вроде типа крепления или степени защиты, но они настолько очевидны, что рассказывать про них попросту не стоит. При выборе помните, что от него будет зависеть сохранность ваших электроприборов, а иногда даже квартиры или дома, поэтому уж на автоматах экономить совершенно точно не стоит.

Почему может выбивать автомат

В заключительной части статьи достаточно коротко рассмотрим основные причины срабатывания автомата. Про их устранение мы рассказывать не будем, иначе получится слишком длинно, но любая причина имеет очевидное решение.

Первая причина это несоответствие потребляемой мощности. Легко определяется: когда вы включаете сразу несколько мощных электроприборов, автомат срабатывает. Тут все дело в том, что он попросту не соответствует потребляемой мощности. Очевидное решение — заменить на тот, который способен выдерживать более высокую мощность. Но перед тем как это сделать, убедитесь в том, что проводка способна выдержать эту мощность. Особенно проблема характерна для старых дач, которые строили в те времена, когда мощных электроприборов практически не было.

Неисправность самого автомата. Если он вообще не включается, то, скорее всего он неисправен. Либо может быть постоянное замыкание в проводке, но в данном случае мы говорим про неисправность. Его клеммы могут быть плохо затянуты, контакты могли ослабнуть и начать сильно греться. Иногда это можно устранить самостоятельно, иногда придется покупать новый. В принципе, если с автоматическим выключателем возникли какие-то проблем, то лучше его просто заменить. Вы же не хотите увидеть, как он не сработает при коротком замыкании?

Автомат может срабатывать из-за неисправных бытовых приборов. Опять же, это легко определить по тому, что он будет срабатывать при включении одного конкретного прибора. Причины тут может много, чаще всего дело в неисправной проводке, разбираться тут нужно не с автоматическим выключателем, а с самим электроприбором.

Это основные причины, почему автомат может срабатывать тогда, когда не должен. То есть, когда не было короткого замыкания или параметры входного тока нормальные. Могут быть и другие причины, например, если ни одна из предыдущих не подошла, то стоит смотреть в сторону замыкания проводки. Но это уже отдельная тема и для отдельной статьи.

Если вы не уверены в своих знаниях и навыках, то самостоятельно лучше ничего не исправлять, а вызвать специалиста. Например, после самостоятельного ремонта (даже потягивания клемм), его параметры могут измениться, он будет срабатывать при меньшем токе. В общем, вариантов тут много, а, учитывая важность автоматического выключателя, это не та сфера, где нужно пытаться экономить.

Типы и виды автоматических выключатаелей

До выбора автовыключателя для дома или квартиры, давайте разберёмся, что это такое, для чего они нужны, их назначение, на какие группы и типы делятся.

В первую очередь автоматический выключатель устанавливается для защиты токопроводящих линий, то есть при перегрузках или коротких замыканиях он сразу фиксирует это и моментально отключает поступление электричества.

В их задачи входит разъединить электрическую цепь в опасный момент, предотвращая загорание проводки. В большинстве случаев для защиты домашних электросетей рекомендуется использовать автоматы серии BA.

Автоматы серии BA имеют два вида защиты: тепловую и электромагнитную. Такая двойная защита автовыключателя помогает защитить электроцепь при угрозе аварийной ситуации.

За предотвращение перегрузки отвечает темповой разъединитель. Причиной сверхнормативной нагрузки может послужить большое число электроприборов, общая мощность которых оказалась выше расчетной допустимой мощности.

К примеру, одновременно подключили несколько бытовых электроприборов: кондиционер, чайник, утюг, холодильник, компьютер, микроволновку. В таком случае может среагировать тепловой разъединитель.

Однако, пластина теплового разделителя нагревается не моментально, а достаточно долго, то срабатывание автовыключателя происходит через некоторое время вплоть до 60 секунд и даже более. Почти все автоматы нашего времени устроены однотипно: дугогасящая камера, магнитный разъединитель, биметаллическая пластинка.

Основные типы автоматических выключателей

Автоматический выключатель представляет из себя прибор для защиты и срабатывающий от КЗ (короткого замыкания) или тепловой сверхнагрузки линии, к которой подключен. Типы автоматических выключателей бывают следующие:

• Автовыключатель реагирует при появлении КЗ;
• Устройство защитного отключения или коротко — УЗО, реагирует при появлении утечек электричества;
• Дифференциальный автомат функционирует, как УЗО и автовыключатель одновременно.

Кроме этого, существует различие автоматов на однополюсные (размыкание только фазу), двухполюсные (размыкание фазы и ноля), 1-фазные, 3-фазные. Чаще всего в быту применяются только однополюсные автоматы. Данный тип дешевле, но обеспечивает необходимый уровень безопасности.

Группы автовыключателей

Основной характерной особенностью таких автовыключателей является сила тока моментального расцепления, при котором аппарат срабатывает, разцепляя цепь. Выключатели разделяются на несколько групп:

• А: до 3-х номинальных токов;
• В: 3-5 номинала тока;
• С: ток отключения у него более 5-10 номинальных токов;
• D: 10 — 20 включительно номинальных токов.

Так же существуют L, Z, K группы, у которых величина тока моментального разъединения достигают больших значений.

В промышленных масштабах применяются автовыключатели D и K для сверхнагрузок с большими пусковыми силами тока. Например, если в частном коттедже включаются мощные электродвигатели или электрокотел, может потребоваться устройство группы D.

Принцип работы ДИФ автоматов

В этом разделе мы рассмотрим назначение и принцип функционирования работы дифавтомата, предотвращающего пожароопасную ситуацию и ударов людей электрическим током из-за утечек электричества сквозь поврежденный изолирующий слой кабеля электропроводки или исправного бытового электроприбора.

Дифференциальный автомат представляет из себя низковольтный комбинированный электроаппарат, выполняющий сразу две защитные задачи: УЗО и автовыключателя, благодаря чему это изделие пользуется популярностью, широко используется на бытовом и производственном уровнях.

Принцип работы УЗО автоматов

УЗО представляет собой устройство для срабатывания защитного отключения. Главная задача заключается в защите от утечки. Таким образом, УЗО измеряет силу входящего и выходящего тока, а при фиксации утечки цепь разъединяется.

УЗО или дифференциальный автомат что выбрать?

УЗО в конечном итоге защищает человека и его жизнь при соприкосновении с токопроводящими частями с фазным напряжением. При соприкосновении устроство должно сработать, оградив человека от удара током. Кроме этого, протекание электричества через не предназначенные для этого материалы может произойти загорание. Например, ветхая электропроводка возгорается из-за поврежденной изоляции, что происходит довольно часто.

Так что УЗО выполняет и функцию пожарной безопасности. УЗО само по себе не защищает от КЗ и перегрузки. Для такой защиты это устройство устанавливают хотя бы с одним автовыключателем или группой. Устройство защищает электролинию от перегрузок, короткого замыкания, утечек электричества.

Так как дифавтомат обладает с большим защитным потенциалом, то напрашивается вывод, что ДИФ — лучшее решение относительно УЗО. При сравнении одного УЗО и одного ДИФа этот вывод правильный. Но при сравнении УЗО с группой АВ и группой ДИФов сравнение выигрывает первое.

Объясним, почему так получается. Становится актуальным вопрос стоимости решения:

• автоматические выключатели существенно дешевле дифавтоматов;
• УЗО можно установить общее на целую группу автоматов;
• функционал сборки будет аналогичным группе дифавтоматов.

Как правильно выбрать автоматический выключатель

Рассмотрим, какие автоматические выключатели выбрать и на какие принципы опираться при их выборе. Для этого необходимо обратить внимание на следующие показатели:

• номинальное напряжение аппарата;
• максимальная номинальная сила тока;
• число полюсов.

Следовательно, к однофазной цепи следует подключить 1-полюсные или 2-полюсные автоматы, а для 3-фазной цепи – 3-полюсные и 4-полюсные.

Чтобы правильно выбрать АВ, необходимо знать сечение провода, идущего за ним и общую мощность всех приборов. Итак, чтобы рассчитать, на какой ток вам необходимо выбрать ваш АВ, необходимо воспользоваться формулой:

I|P, где Р — мощность всех приборов.

Если у вас дома есть сеть 220В и мощность (Р) одной из линий 4кВт, то получим:

I=4000Bт/220В=18,2А

И не забываем: у автоматов имеется собственная шкала расчетных номинальных токов.

Выбрать необходимо автомат с наибольшим значением. В данном случае необходимо выбрать 25 А. Так же необходимо обратить внимание, что важное значение имеют характеристики проводов, их материал изготовления и площадь поперечного сечения.

При выборе автоматов допускают распространенную ошибку: номинал аппарата выбирают, ориентируясь на мощность приборов, в цепь которых он подключается.

Но это ошибочно, так как автомат защищает в первую очередь кабель от перегревания и разрушения в момент короткого замыкания и перегрузки, а не сами электроприборы.

Поэтому при выборе номинала автовыключателя следует исходить из величины силы тока в защищаемом кабеле.

Запрещено применять автовыключатели с запасом, чтобы не выбивало, так как не выдержит непосредственно сам кабель.

Основное назначение электрического выключателя заключается в защите электропроводки от КЗ и сверхнормативных нагрузок электросети. В случае аварийной ситуации, если по электропроводке пройдет сверхнормативный ток, то изоляционный слой кабеля моментально расплавится, и провод вспыхнет.

Результат будет, к сожалению, плачевный: вспыхнет пожар и может случиться поражение электротоком. Для предотвращения такого варианта в квартирном щитке обязательно устанавливают автомат или даже несколько с подходящими свойствами.

Выбор автоматического выключателя по току

Для подбора автомата, учитывая мощность нагрузки, следует рассчитать допустимую величину тока нагрузки и в соответствии с этим подобрать номинал автовыключателя. Например, в однофазной электроцепи значение тока в амперах равно 220В.

Правила выбора просты и эффективны. Ниже представлена таблица, где указаны максимальные значения электротока для проводников, прокладываемых в домах/квартирах. Здесь же в специальной графе указаны автовыключатели с номинальным током, рекомендованные к применению в цепях данных проводников.

Чтобы электропровода не перегревались и нормально функционировали, выбираются аппараты с параметром рабочего электротока меньше максимальных значений рабочего тока электропроводов.

Как выбрать автоматический выключатель по сечению кабеля

В начале выбора подбирается площадь сечение в соответствии с расчетами, учитывающими величину нагрузки. К примеру, чтобы обеспечить нагрузку, согласно расчету, необходимо взять провод с площадью сечения 2.5 мм. Из таблицы видно, что данный провод без проблем выдержит ток до 18.1 ампер. В первой колонке можно увидеть: для защиты данного провода следует подключить автовыключатель с рабочим током силой 16 ампер.

Цепь функционирует следующим образом: вплоть до достижения силы тока 16 ампер автомат будет работать, как электропровод. Если сила тока начинает расти до определенного значения, автомат начинает реагировать. Тепловая защита начинает нагреваться, причем с большим превышением рабочего тока автовыключатель быстрее среагирует защита. В случае КЗ в цепи автомат реагирует мгновенно, потому что защита от КЗ и тепловая защита по-разному работают.

Как выбрать автомат по мощности таблица

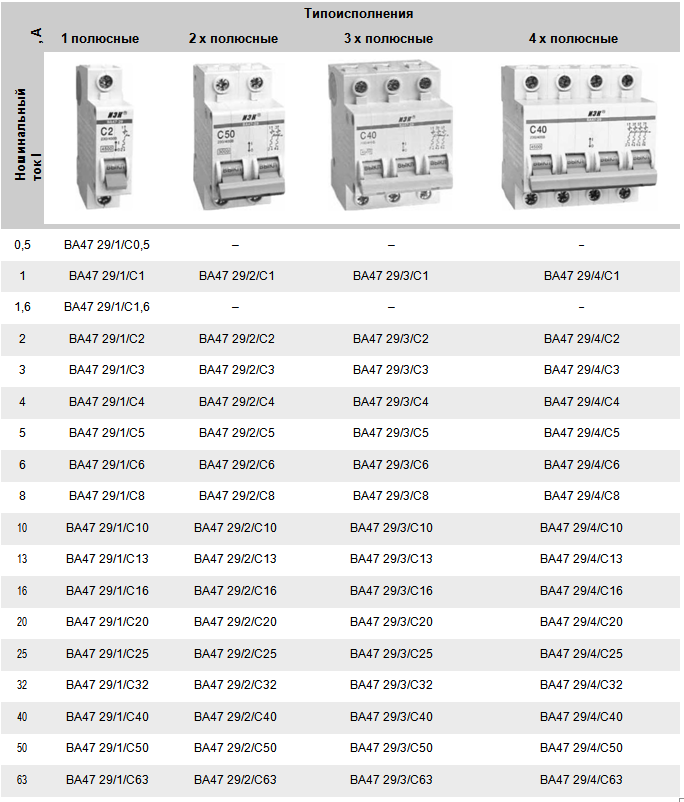

Выбрать нужный автомат, ориентируясь на мощность, можно с помощью специальной таблицы. Зная общую мощность используемых приборов, по таблице можно подобрать 1-фазный, 2-фазный или 3-фазный выключатель. Причем, если общая мощность электроприборов ниже, чем ближайшая в таблице, то следует выбрать выключатель по мощности чуть выше.

Таблица выбора выкючателя по мощьности тока

Какие автоматы выбрать для частного дома

Номинальное значение тока вводного устройства должно быть выше величины рабочего тока остальных нижестоящих автоматов в щитке. В частности, для частного дома на ввод рекомендуется устанавливать аппарат 40 А, розетки – 16 А, на электроприборы до 5 кВт – 25 А, на электроплиту – 32 А, освещение – 10 А.

Пример электорщитка в частном доме

Какой автомат выбрать для квартиры

В настоящий момент для бытового использования применяются B, C, D классы автоматов. Если в кухне поставлена газовая плита и отсутствуют мощные потребители электричества, то рекомендуется подключить устройство B класса. А если поставлена электроплита или электрический котел, то рекомендуется подключить автомат С класса.

Пример электорщитка в квартире

В случае эксплуатации электродвигателей большой мощности, то придется подключить аппарата с классом D.

Лучшие производители автоматов

Автоматические выключатели следует покупать только у качественных и проверенных производителей. Мы подготовили топ пять самых известных и самых добросовестных производителей автоматических выключателей.

• «ААВ»- шведско- швейцарская компания, лидирующая в мире в области производства электротоваров;
• «Schneider Electric» — французская компания по производству оборудования для энергокомплексов, а также строительных объектов;
• «Legrand». Продукция данной компании применяется в жилых зданиях и строениях административного назначения;
• «Moeller» — немецкая компания по производству маломощное электротехническое оборудование и средства автоматизации;
• «Siemens» — немецкая компания, работающая в сфере электроники, электрооборудования.

Мы предоставили вам топ пять популярных компаний, производящих электроприборы и электооборудование. Выбор остается за вами, кому отдать предпочтение, но всё-таки хочется сказать, что нужно покупать продукцию у востребованных, распространённых брендов, отличающихся своим к ачеством и надёжностью. К таким компаниям относится шведско-швейцарская компания под брендом «ААВ».

Заключение

Каждому человеку при строительстве собственного дома, квартиры или какого-то предприятия хочется ощущать безопасность и комфорт, поэтому стоит покупать продукцию только в лицензированных и проверенных магазинах.

Как определить типы автоматических выключателей

Автоматический выключатель является важной частью электрической системы любого типа дома. Фактически, вы найдете автоматические выключатели во всех зданиях, поскольку Национальный электротехнический кодекс (NEC или NFPA 70) требует автоматических выключателей во всех зданиях. Основная причина в том, что автоматические выключатели защищают дома от различных электрических опасностей.



Некоторые автоматические выключатели создаются с разными атрибутами. Однако определение типа автоматического выключателя из множества вариантов и конфигураций может оказаться утомительной задачей. Чтобы узнать обо всех типах автоматических выключателей и о том, как самостоятельно определить тип автоматического выключателя, продолжайте читать это подробное руководство!



Типы автоматических выключателей

Чтобы определить конкретный тип автоматического выключателя, с которым вы работаете, прежде всего необходимо понять и распознать стандартные типы автоматических выключателей. Вот наиболее распространенные версии:

Стандартные автоматические выключатели

Для большинства домовладельцев автоматические выключатели в основном вызывают раздражение – мы все бывали в ситуациях, когда мы просто удобно устроились на диване, а автоматический выключатель срабатывал, отключая электроэнергию. свет и телевизор. Конечно, совершить трудный путь к коробке выключателя в подвале проблематично. Тем не менее, прерыватель на самом деле защищает вас и ваш дом.



Автоматические выключатели расположены в распределительной коробке, обычно в подвале, кладовой или гараже вашего дома. Каждый прерыватель предназначен для отключения (отключения), если сила тока (ампер) нагрузки становится слишком большой. Когда выключатель срабатывает, он предотвращает подачу электричества, чтобы предотвратить перегорание электрической линии и возникновение пожара.



Автоматические выключатели обычно срабатывают по трем основным причинам:



1. Короткое замыкание — обычно возникает из-за проблем с проводкой, например, когда провода питания и нейтрали соприкасаются с
.
2. Перегрузка цепи — вызвано слишком большим током, проходящим через цепь, например, когда вы одновременно включаете стереосистему, микроволновую печь и пылесос
3. Замыкание на землю — обычно вызывается попаданием воды или влаги на электронику, подключенную к цепи; вскоре мы поговорим о том, как соотносятся GFCI и почему они важны



Однополюсные

Однополюсные автоматические выключатели подключаются к стандартным электрическим розеткам и светильникам в вашем доме. Поэтому, когда в вашем доме срабатывает выключатель, а свет в вашей гостиной и ваш телевизор теряют питание, выключается тот выключатель, который вы снова включили на своей панели, является однополюсным автоматическим выключателем.



Двухполюсные

Двухполюсные автоматические выключатели в основном используются для больших устройств (блоки переменного тока, сушилки и т. д.), которые работают от сети 240 В, но могут также защищать две отдельные цепи на 120 В в вашем доме. (но при коротком замыкании в одной отключаются обе цепи).

Автоматические выключатели и розетки GFCI

GFCI означает прерыватель цепи замыкания на землю. Есть выключатели GFCI и розетки GFCI. Вы найдете торговые точки GFCI в:



• Кухни и бары
• Ванные комнаты
• Незавершенные подвалы и подвальные помещения
• Гаражи, навесы, домики у бассейна и т. д.
• Наружные розетки (крыльцо, патио, сторона дома и т. д.)



Розетки GFCI выглядят как обычные розетки, но с некоторыми дополнениями. У них есть кнопки «тест» и «сброс», а также светодиодный индикатор прямо в центре.



Они важны, поскольку снижают риск поражения электрическим током почти до нуля и одновременно снижают риск возгорания. Если вода попадет на штепсельную вилку или подключенное к ней устройство, она отключит электричество за миллисекунды, прежде чем сможет кого-либо ранить.

Автоматические выключатели AFCI

AFCI расшифровывается как прерыватели цепи дугового замыкания — NEC также требует их для определенных областей в доме. Дуговое замыкание возникает, когда непреднамеренная дуга возникает из-за тока (ампер), протекающего по нежелательному пути. Например, если линия электропередач обрывается во время сильного ветра, проводники кабеля могут вызвать разряд электричества в землю или что-либо, с чем он контактирует.



Дугообразование создает сильный нагрев и может легко воспламениться и стать причиной пожара. Вот почему выключатели AFCI важны; они отключают источник электроэнергии, как только обнаруживается дуговое замыкание. Автоматические выключатели AFCI и GFCI могут быть объединены в гибридный блок, чтобы обеспечить оба типа защиты в одном выключателе.



В соответствии с кодом NEX 210.12(A), (B), (C) и (D) защита AFCI требуется во всех 120-вольтовых, однофазных, 15-амперных и 20-амперных цепях, которые питают питание розеток и устройств во всех комнатах в «жилых помещениях». К таким направлениям относятся:

• Кухни
• Семейные и гостиные
• Обеденные зоны
• Гостиные, библиотеки и притоны
• Спальни
• Солярии и комнаты отдыха
• Прихожие и гардеробные
• Прачечные
• Фойе и офисы
• И аналогичные помещения



Определение типа автоматического выключателя

Автоматические выключатели легко определить, если знать, что искать. Вот как выглядят три распространенных типа:

• Стандартные автоматические выключатели — обычные выключатели имеют только переключатель, который переключается вверх и вниз
• GFCI — выключатели GFCI похожи на обычные выключатели, но у них есть кнопка проверки и включения / выключения на передней части выключателя и обычно есть косички.
• AFCI — выключатели AFCI очень похожи на выключатели GFCI, но, как правило, они шире, на них может быть напечатано «AFCI» и обычно есть косички.

Помимо того, что эти три выключателя немного отличаются друг от друга по внешнему виду, есть еще один верный способ их отличить, прочитав мелкий шрифт на их этикетках. Если это не помогло, погуглите номер модели, попросите помощи в Интернете или позвоните нашей команде экспертов из Bay Power сегодня.



Другие факторы, которые следует учитывать при выборе правильного автоматического выключателя

Если вы покупаете новый автоматический выключатель, вам следует принять во внимание множество других соображений.

К ним относятся:

• Номинальный ток
• Номинальное напряжение
• Тип соединения
• Физический размер
• Торговая марка
• Тип цепи



Для обеспечения надлежащего электроснабжения вашего дома очень важно установить автоматический выключатель правильного размера, чтобы обеспечить достаточную мощность для комнат вашего дома. Кроме того, вы должны убедиться, что соблюдаете Национальный электротехнический кодекс и местные правила для вашего региона. Если это звучит так, как будто это выше вашего понимания, обратитесь за поддержкой к лицензированному электрику.



Выводы

На рынке представлено множество различных типов автоматических выключателей. Основными типами являются стандартные автоматические выключатели, которые бывают однополюсными и двухполюсными, выключатели GFCI и автоматические выключатели AFCI. Их можно отличить по уникальному внешнему виду или по печатному тексту на выключателе. Если это не дает ответа, вы можете найти номер модели или позвонить эксперту, например, нашей команде в Bay Power для помощи.

A Основное руководство по типам автоматических выключателей



Автоматические выключатели все чаще используются вместо предохранителей для транспортных средств всех типов. Автоматические выключатели обладают многими достоинствами: они более долговечны, их легче сбрасывать и заменять, и их можно заказать в таких типах и размерах, которые работают в большинстве мест, где в транспортных средствах используются плавкие предохранители.

Возможно, наиболее важно то, что автоматические выключатели с кнопками сброса позволяют пользователям немедленно отключать питание, обеспечивая дополнительный уровень личной безопасности, недостижимый при использовании предохранителей.

Автоматические выключатели: обзор

Автоматический выключатель делает именно то, о чем говорит его название: когда он обнаруживает высокую силу тока или другую электрическую проблему — обычно нагрев цепи — он переключается и отключает цепь, защищая чувствительные электрические системы от повреждать. Как правило, автоматические выключатели бывают трех разных типов, в основном в зависимости от того, как они сбрасываются после срабатывания: тип 1 (автоматический), тип II (ручной) и тип III (отключение нажатием). Эти типы могут частично перекрываться в зависимости от конструкции выключателя.

Тип I: Автоматические выключатели с автоматическим возвратом в исходное положение

Автоматический означает автоматический сброс выключателя без помощи пользователя. Автоматический выключатель типа I будет обеспечивать непрерывную защиту до тех пор, пока не будет обнаружена и устранена перегрузка по току, после чего он автоматически сбрасывается.

Автоматические выключатели типа I обычно используются в приложениях с относительно низким напряжением и в местах, где доступ к автоматическому выключателю для ручного сброса затруднен. Вы часто обнаружите, что они используются для защиты цепей, которые испытывают случайные перегрузки, таких как двигатели стеклоочистителей, фары и второстепенные системы, такие как зарядные устройства.

Тип II: Автоматические выключатели с ручным сбросом

Ручной указывает, что человек должен сбросить этот тип автоматического выключателя, нажав встроенную кнопку сброса. Вы должны быть уверены, что выключили зажигание или устранили перегрузку перед сбросом автоматического выключателя типа II.

Автоматические выключатели с ручным управлением обеспечивают визуальную индикацию отключенной цепи, что экономит ваше время при устранении неполадок в неисправной системе. Автоматические выключатели типа II хорошо подходят для систем, в которых выключатели нужны только при включенном двигателе, а также для систем, в которых замена предохранителей нецелесообразна, например, в люках, электрических стеклоподъемниках и автомобильных сиденьях.

Тип lll: автоматические выключатели с принудительным отключением

Автоматические выключатели типа III с принудительным отключением также являются ручными по своей природе, что позволяет проверить цепь нажатием кнопки и отключением цепи. Возможность ручного отключения тока делает автоматические выключатели типа III идеальными для обеспечения безопасности, поскольку вы можете отключить ток, не отсоединяя аккумулятор и не выключая двигатель. Они включают в себя визуальный индикатор, показывающий срабатывание выключателя — обычно в виде рычага, который выдвигается при нажатии кнопки отключения. Когда вы нажимаете рычаг обратно, он сбрасывает автоматический выключатель.

Пример сработавшего нажимного автоматического выключателя типа III с выдвинутым желтым рычагом.

Нажимной выключатель, также называемый «переключаемым», является особенно важным типом выключателя, поскольку он позволяет любому, кто имеет доступ к определенным системам автомобиля, заранее отключить питание. Системы, подключенные непосредственно к батареям и другим источникам опасности поражения электрическим током, обычно имеют автоматические выключатели, которые предотвращают протекание тока через систему во время ремонта.
