Сплав Вуда — готов поспорить что ты о нем не знал!
Содержание
Истоки возникновения сплава
Своим появлением и названием этот легкоплавкий сплав тяжелых металлов обязан американскому стоматологу Барнабасу Вуду, открывшим его состав в 1860 году. Следует отметить, что сам факт получения легкоплавкого сплава не был чем-то уникальным, так как еще в 1701 году Ньютон получил аналогичный сплав, но без применения кадмия. Так у Ньютона сплав состоял на 50% из висмута (Bi), 31,2% из свинца (Pb) и 18,8% из олова (Sn).
У Вуда же мы имеем Bi около 50%, около 25 % Pb, и по 12,5% Sn и, внимание, кадмия (Cd). Правда, сплав Ньютона имеет температуру плавления 97 градусов Цельсия, а сплав Вуда – около 67. Вот были у Вуда проблемы со свинцом и оловом, а вот с кадмием видно, по какой-то причине, проблем не было, вот он и заменил последним свинец и олово. И вот был получен сплав, который при нормальной температуре находится в кристаллическом состоянии, но уже в горячей воде становится жидким
[contents]
(см.
видео).
По-видимому, именно сравнительно низкая температура плавления и сделала этот сплав и его изобретателя таким известным. Ведь до этого были известные легкоплавкие сплавы Rose (1772) и D’Arcet (1775) имели температуру плавления 95 градусов Цельсия. Снижение же температуры плавления на 26% несомненно давало возможность для весьма существенной экономии энергии, со всеми вытекающими, особенно с учетом областей применения сплава Вуда.
Паять и лудить — сплавом «вудить»
В кругу радиолюбителей и электронщиков сплав Вуду нашел применение для выполнения пайки и лужения, и вот почему. Лужение, как известно, заключается в нанесении тонкого слоя олова на другой металл, защищая при этом металл от окисления и коррозии. А как мы узнали выше, сплав Вуда – это сплав, содержащий в своем составе олово. Кроме легкоплавкости сплав Вуда обладает хорошей текучестью, которая позволяет ему равномерно растекаться по поверхности и заполнять малейшие щели.
Для того, чтобы выполнить лужение дорожек на печатной плате необходимы: вода, зерна или стержни самого сплав, лимонная (или паяльная) кислота. Лужение с помощью сплава Вуда происходит следующим образом (см. видео, правда в нем идет речь о сплаве Розе, но для сплава Вуда оно тоже подойдет с небольшим уточнением):
1. В емкость заливаем воду (или глицерин), нагревают ее, замеряя температуру, доводят до температуры точки плавления, т.е. около 68,5 градуса Цельсия.
2. В горячую (очень горячую, но не обязательно кипящую) воду чуть-чуть добавляется лимонная кислота.
3. Затем в емкость укладывают предварительно почищенную плату, которую необходимо лудить и на медные дорожки платы выкладывают несколько кусочков сплава Вуда. Воду нагревают, сплав нагревается и переходит в жидкое состояние.
4. Тампоном, а лучше деревянной или пластиковой лопаткой выполняют лужение дорожек путем растирания капель жидкого сплава по дорожкам платы.
5. После лужения покрывают плату канифолью (флюсом) и моют.
Описанный способ лужения относиться к горячим, с нанесением покрытия растиранием. Другим горячим методом нанесения является погружение. Но в этом случае, понятно используется ванна со сплавом, для которой требуемое количество сырья намного больше, чем для метода с растиранием.
При пайке, вернее выпаивании элементов из плат – процессоров и микросхем, разъемов и других деталей – сплав Вуда хорош тем, что его температура плавления намного меньше температуры плавления пластика корпусов деталей. Следовательно, не нужно опасаться, что при выпаивании (или запаивании) пластиковый корпус будет поврежден. Конечно, все операции пайки в любом случае нужно делать максимально осторожно и внимательно. Паять этим сплавом можно различные металлы и сплавы (медь, и никель, алюминий, бронзу и латунь), а также изделия из драгоценных металлов.
В целом сплав Вуда значительно облегчает процесс лужения, что очень важно для новичков в этом деле.
Краткие характеристики сплава

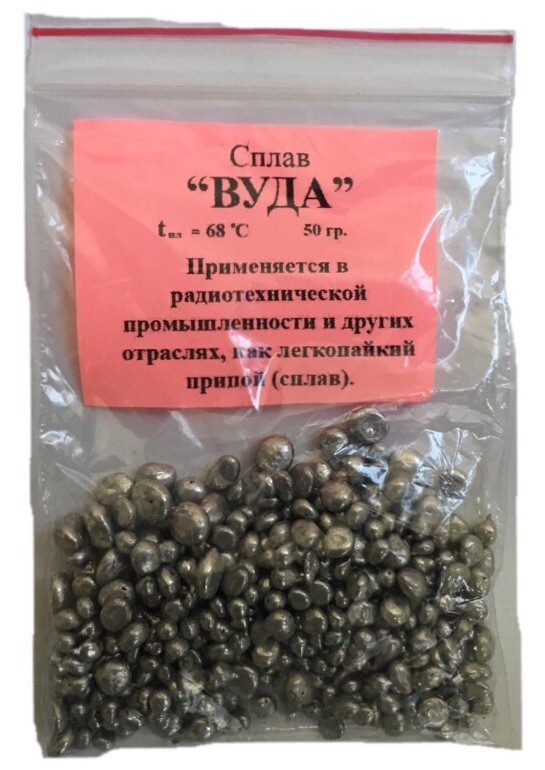

Выпускается сплав Вуда в виде серебристо-белого цвета круглых стержней или капелек-гранул. Предел прочности на разрыв составляет около 45 МПа, относительное удлинение 7%, твердость по Бринеллю 10,5 единиц, плотность 9720 кг/м3. Срок хранения слитков сплава – 3 года.
Металлографические исследования сплава показывают, что компоненты, из которых он состоит, не растворяются друг в друге и не образуют химических соединений. Структура сплава – эвтектическая, включающая в себя светлые дендриты твердого раствора, содержащие в себе висмут, и темную сложную эвтектику (содержащую в себе все четыре компонента).
Где еще применяется сплав Вуда
Существует большая сфера применения материала со свойствами сплава Вуда. Это в первую очередь его технологические свойства, заключающиеся в возможности удаления сплава горячей водой. Таким, например, применением, является способ изгибания труб с тонкими стенками, которые при изгибе без спецсредств будут деформированы, т.
е. изомнутся, по меньшей мере, в неравномерный гофр. Чтобы не допустить такую деформацию, трубы внутри заполняют сплавом, который сдерживает гофрообразование. Затем, после сгибания трубы, сплав легко удаляется, вытекая наружу при нагреве. По этой же причине сплав применяется и в гальванопластике, где он заполняет полости в металлических изделиях.
Еще одно технологическое назначение сплава – прецизионное литье, т.е. такое литья при котором получаемые размеры требуется соблюсти очень точно, даже с учетом термоусадки сплава отливки. Сплав Вуда имеет очень малую усадку.
Также сплав находит применение в научных целях. Он используется для получения металлографических образцов, когда сам по себе исследуемый образец очень мал и неудобен для шлифовки и полировки. Тогда его заливают сплавом Вуда до такого размера, который позволяет выполнять обработку микрошлифов. Кроме этого известно применение сплава в химических лабораториях для создания низкотемпературной нагревательной бани.
Известно, что детали из сплава Вуда можно найти и датчиках, реагирующих на температуру, как правило, это датчики противопожарной сигнализации.
Известно, что сплав Вуда в 1976 году также побывал и в космосе на орбитальной станции «Салют-5», на которой в рамках технологического эксперимента с кодовым названием «Сфера» космонавты Б.Волынов и В.Жолобов выступили в роли металлургов, исследуя процесс затвердевания жидкого металла в условиях невесомости.
А где сплав Вуда купить?
Известность сплава Вуда можно оценить по тому, где и как его можно приобрести для своих целей. Сплав настолько востребован, что в нынешнее время продается даже через Интернет. Его можно найти на всех популярных площадках электронной торговли – eBay, Все инструменты.ру, Aliexpress, Alibaba. Производится он в основном заводами химической продукции (например «Уральским заводом химических реактивов»).
Особенности применения и отличие от аналогов
Как уже отмечалось, сплав Вуда не первый и не единственный аналогичный сплав с подобным составом. Наиболее известный аналог – это сплав Розе. Однако сплав Розе имеет более высокую температуру плавления, что не является в целом критичным для современной паяльной техники, однако требует использования глицерина для нагрева.
Глицерин же при высоком нагреве интенсивно испаряется, дымит.
Единственным существенным преимуществом сплава Розе является то, что он не токсичен, так как в его составе отсутствует канцерогенный токсин кадмий.
Токсичность сплава Вуда – основной его недостаток, которые определяет необходимость в специальных мерах безопасности, заключающихся в контроле ПДК и организации проветривания при работе.
свойства, применение, токсичность и вредность припоя
Содержание:
Сплав Вуда: свойства, применение, токсичность и вредность припояСплав Вуда — это легкосплавный спецприпой, который получил своё название благодаря американскому стоматологу, на тот момент еще практикующемуся специалисту, то есть, дантисту. Примечательной особенностью сплава Вуда является очень низкая температура плавления, всего 60 градусов.
Однако мало кто знает о вреде сплава Вуда, а также о некоторых других его особенностях, тем более, о настоящем составе. В данной статье сайта https://svarkapajka.
ru/ мы поговорим о том, что такое сплав Вуда, какие характеристики он имеет, где применяется, и насколько вреден в пайке.
Что такое сплав Вуда
Сплав Вуда, он же легкоплавкий припой, имеет очень схожие характеристики со сплавом Розе. Однако по утверждению многих специалистов, сплав Вуда оказывает больший вред, чем сплав Розе, поскольку в его составе содержится 12% кадмия. Кадмий — это весьма тяжелый металл (Cd), пары которого весьма токсичны для человека.
Своё название сплав получил благодаря дантисту Барнабасу Вуду, который произвёл на свет данный состав в далёком 1860 году, для стоматологических целей, конечно же. Однако удивительные характеристики этого сплава, позволили куда более его широкое применение. И до последнего времени данный сплав активно применяется в пайке радиодеталей и других элементов.
Из чего состоит сплав Вуда: состав и характеристики
Российский сплав Вуда имеет в своём составе висмут, свинец олово и кадмий. Именно эти четыре компонента и составляют основной состав сплава, а их процентное соотношение в данном припое, следующее:
- Висмут — 50%;
- Свинец — 25%;
- Олово -12,5%;
- Кадмий — 12,5%.
Однако целесообразно заметить, что разные производителя сплавов Вуда вносят свои изменения в его состав.
Некоторые добавляют серу и медь, чтобы внести определенные корректировки в свойства и характеристики данного припоя.
Характеристики сплава Вуда
- Предел прочности на разрыв не менее 45 МПа;
- Твёрдость по Бринеллю составляет 10,5 единиц;
- Плотность сплава Вуда 9720 кг/м3;
- Температура плавления 60-68,5 °C;
- Срок хранения не менее трех лет;
- Относительное удлинение не более 7%.
Теперь рассмотрим, насколько вреден сплав Вуда и для чего именно его используют.
Вред сплава Вуда
Токсичность и определенный вред сплава Вуда вызывает кадмий в составе этого легкоплавкого припоя. Как было сказано выше, кадмий является тяжелым химическим элементом, который способен при вдыхании паров человеком нанести вред его организму.
Поэтому работать со сплавом Вуда необходимо обязательно под приточно-вытяжной вентиляцией, на специально оборудованном посту.
Ну и, конечно же, на сегодняшний день нет смысла использовать этот сплав при пайке плат и микросхем, поскольку на данный момент наибольшую популярность получили бессвинцовые припои.
Внимание! Ни в коем случае нельзя паять сплавом Вуду посуду, которая будет использоваться для приема или готовки пищи.
Где применяется сплав Вуда
Этот сплав до сих пор широко применяется при обустройстве нагревательных ванн, для пайки и лужения, как припой с очень низкой температурой плавления.
Кроме того, данный припой используется для укрепления металлов с разного рода неметаллическими поверхностями при осуществлении ряда гальванотехнических операций. Нашёл применение сплав Вуда даже в медицине.
Здесь он используется в качестве взрывобезопасного уплотнительного материала для газовых баллонов. О том, что лучше сплав Розе или Вуда, читайте в другом обзоре.
