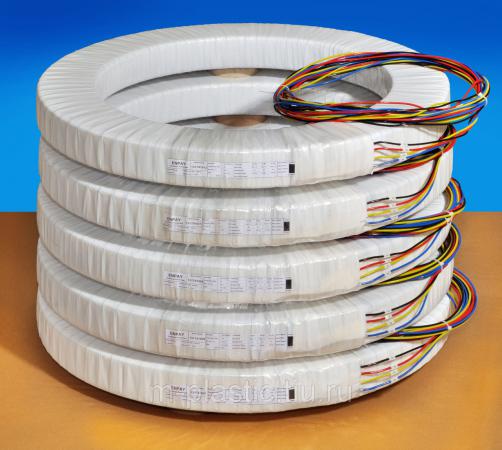

ВСТРОЕННЫЙ ТРАНСФОРМАТОР ТОКА ТВ-35-I, ТВ-35-II

Москва:

+7 (499) 237-35-78

Режим работы:

Пн-Пт, с 9 до 17

E-mail:

[email protected]

По всем интересующим Вас вопросам:

Код товара:

134-271-5278

Наличие:

Уточняйте у менеджера

Цена с НДС:

По запросу

0

•  Описание

Трансформаторы ТВ-35-I, ТВ-35-II предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления вустановках переменного тока частоты 50 или 60 Гц. Трансформаторы встраиваются в масляные выключатели (С-35, МКП-35, ВТ-35) или силовые трансформаторы.
Трансформаторы для дифференциальной защиты поставляются по специальному заказу.

Трансформаторы могут работать в среде масла или смеси воздуха с масломпри климатических условиях:

• температура окружающего воздуха – от минус 45 C до плюс 40 C для исполнения «У», от минус 10 C до плюс 45 C для исполнения «Т», от минус 60 C до плюс 40 C для исполнения «ХЛ», «УХЛ» и от минус 60 C до плюс 45 С дляисполнения »О»-

• высота над уровнем моря не более 1000 м —

• Для трансформаторов, встраиваемых в масляные выключатели (С-35, ВТ-35, МКП-35, температуратрансформаторного масла, окружающего трансформатор, не выше 90 C, длятрансформаторов, встраиваемых в силовые масляные трансформаторы, невыше 95 C.

Габаритный чертеж:

Габаритные размеры:

Тип трансфор-матора	Номинальный первичный ток, А	Номина-льный вторичный ток, А	Размеры, мм			Масса max, кг	Климати-ческое исполнение	L, мм
			D max	d min	H max
ТВ-35-I	200- 300	5	248	120	97	15	У2	350±10
	600		252	116	102	18
	1500		280	90	130	21
ТВ-35-II		5					Т2- У2- ХЛ2	135±20
	150-1000		185	88	200	16
	1200-1500		195	85	220	31
ТВ-35-II-1	600	5	195	85	220	31	У2



Тип трансфор-матора	Вариант испол-нения	Номинальный ток, А		Вто­ричная нагрузка приcos φ=0,8 в классе точности, В-А				Ток терми-ческой  стой- кости, кА(крат-ность)	Номи-нальная предель-ная крат-ность	Длитель-ность протека-ния тока кз, с
		первичный	вторичный	0,5	1	3	10
ТВ-35-I	200/5	75	5	—	—	—	20	10	—	4
		100		—	—	—	20		—
		150		—	—	20	—		5
		200		—	—	20	—		9
	300/5	100		—	—	—	20		—
		150		—	—	20	—		5
		200		—	—	20	—		9
		300		—	10	—	—		25
	600/5	200		—	—	20	—		9
		300		—	10	—	—		25
		400		—	20	—	—		16
		600		10	—	—	—		16*
	1500/5	600		10	—	—	—		16*
		750		30	—	—	—		13*
		1000		30	—	—	—		10*
		1500		30	—	—	—		6. 5*
ТВ-35-II	150/5***	50	5	—	—	—	10	25	—	3
		75		—	—	—	20		—
		100		—	—	—	20		—
		150		—	—	—	30		—
	300/5***	100		—	—	—	20		—
		150		—	—	—	30		—
		200		—	—	—	40		—
		300		—	—	30	—		7
	600/5***	200		—	—	—	40		—
		300		—	—	30	—		7
		400		—	—	40	—		8
		600		—	30	—	—		14
	1000/5	400		—	—	40	—		8
		600		—	30	—	—		14
		750		30	—	—	—		20
		1000		30	—	—	—		22
	1200/5	600		30	—	—	—		34
		800		30	—	—	—		31*
		1000		30	—	—	—		25*
		1200		30	—	—	—		21*
	1500/5	600		30	—	—	—		34
		750		30	—	—	—		33*
		1000		30	—	—	—		25*
		1500		30	—	—	—		17*
ТВ-35-II-1	600/5***	200	5	5	—	—	—	25	50	3
		300		10	—	—	—		45
		400		30	—	—	—		25
		600		30	—	—	—		34

*) Значение номинальной предельной кратности ограничено допустимым током термической стойкости.
**) ВТоричная нагрузка, при которой гарантирована номинальная предельная кратность.
***) Термическая стойкость для данного исполнения указана при обмотке, замкнутой на номинальную нагрузку.

Варианты обозначения трансформаторов:

Тип трансформатора	Вариант исполнения	Вариант 1	Вариант 2	Вариант 3
ТВ-35-I	200/5	ТВ-35-I 200/5	ТВ35-I 200/5	ТВ-35-1 200/5
	300/5	ТВ-35-I 300/5	ТВ35-I 300/5	ТВ-35-1 300/5
	600/5	ТВ-35-I 600/5	ТВ35-I 600/5	ТВ-35-1 600/5
	1500/5	ТВ-35-I 1500/5	ТВ35-I 1500/5	ТВ-35-1 1500/5
ТВ-35-II	150/5	ТВ-35-II 150/5	ТВ35-II 150/5	ТВ-35-2 150/5
	300/5	ТВ-35-II 300/5	ТВ35-II 300/5	ТВ-35-2 300/5
	600/5	ТВ-35-II 600/5	ТВ35-II 600/5	ТВ-35-2 600/5
	1000/5	ТВ-35-II 1000/5	ТВ35-II 1000/5	ТВ-35-2 1000/5
	1200/5	ТВ-35-II 1200/5	ТВ35-II 1200/5	ТВ-35-2 1200/5
	1500/5	ТВ-35-II 1500/5	ТВ35-II 1500/5	ТВ-35-2 1500/5
ТВ-35-II-1	600/5	ТВ-35-II-1 600/5	ТВ35-II-1 600/5	ТВ-35-2-1 600/5

Трансформатор тока встроенный типа SB 0,8 для элегазовых выключателей и силовых трансформаторов

 Трансформаторы тока встраиваемые типа SB 0,8 предназначены для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты и управления в установках переменного тока промышленной частоты, устанавливаются на вводах масляных или элегазовых выключателей и на ввода силовых трансформаторов номинальным напряжением до 500 кВ.

 Трансформаторы тока SB 0,8 являются масштабными преобразователями и монтируются на высоковольтных вводах без разборки вводов. На каждом вводе может быть несколько трансформаторов с различными характеристиками согласно Заказа, помещенные в съемный влагозащищенный кожух на элегазовых выключателях либо устанавливаются внутри силового трансформатора или выключателя в масляной среде. Первичной обмоткой трансформатора является проходящий через окно трансформатора токоведущий стержень. Высоковольтная изоляция обеспечивается фарфоровым или композитным изолятором ввода, заполненого элегазом для выключателей либо масляной средой для силовых трансформаторов и масляных выключателей. Вторичная обмотка размещается на тороидальном сердечнике, выполненном из ленты текстурированной кремнистой стали или пермалоя. Для измерительных цепей и цепей защиты возможно обеспечение нескольких коэфициентов трансформации. Выводы вторичных обмоток подключаются к клеммным колодкам в шкафу управления силового трансформатора или выключателя, длина вторичных выводов задается заказчиком при заказе.

 Основные параметры и характеристики встраиваемых

трансформаторов тока типа SB 0,8

п.п.	Наименование параметра	Значение параметра
1	Номинальное напряжение ввода, кВ	от 0,66 до 500
2	Наибольшее рабочее напряжение, кВ	по ГОСТ 1516.3
3	Номинальный первичный ток, А	от 50 до 20 000
4	Номинальный вторичный ток, А	1; 5
5	Номинальная частота, Гц	50
6	Количество вторичных обмоток	1
7	Номинальный класс точности обмоток на измерения	0,2, 0,2S, 0,5, 0,5S, 1, 3
8	Номинальный класс точности обомоток на защиту	5P, 10P
9	Номинальная мощность обмоток на измерение	от 1 до 150
10	Номинальная мощность обмоток на защиту	от 1 до 150
11	Коэфициент безопасности приборов обмоток на измерение	от 5 до 50
12	Номинальная предельная кратность обмоток на защиту	от 5 до 80
13	Масса трансформаторов, кг	в зависимости от размера трансформатора сообщается после заполнения опросного листа

  Трансформаторы тока расчитываются по индивидуальным техническим требованиям Заказчика согласно опросного листа.
