Что такое вольтметр и амперметр, их особенности и как подключить

Вольтметр и амперметр — это два основных измерительных устройства, которые активно применяются при работе с бытовыми, а также промышленными электросетями. Они нужны для контроля напряжения и силы тока, которыми обладает сеть, что позволяет своевременно узнавать о проблемах в ней — коротком замыкании, перенапряжении и т.д. Правильное подключение вольтметра и амперметра дает представление и о необходимости проведения ремонта или поиска поломки в сети, которая пока работает без критических сбоев.

Вольтметры — назначение, виды, подключение

Вольтметр — это измерительное устройство, предназначенное для измерения напряжения в электросети. Точность измерений зависит от внутреннего сопротивления конкретной модели, а также ее вида. Если вы хотите получить предельно точные значения, лучше выбирайте модели электронного типа с максимальным сопротивлением.

Виды вольтметров

С тем, что измеряет вольтметр, разобрались. Теперь следует разобраться с тем, какие виды оборудования бывают, их особенностями и возможностями измерения. Разделить устройства по принципу действия можно на две основные категории — электромеханические и электронные.

Электромеханические вольтметры имеют прямую зависимость механического движения от напряжения в электросети. Стрелка располагается на рамке с прикрепленной обмоткой, которая зафиксирована на вращающейся оси внутри магнита постоянного типа.

При появлении в рамке напряжения формируется электромагнитное поле вокруг нее. Под его воздействием начинается проворачивание рамки со стрелкой на угол, который определен величиной напряжения. Чувствительность устройства называется коэффициентом пропорциональности между углом поворота рамки и напряжением. Лишние колебания в рамке убирают с помощью магнитно-индукционных демпферов.

Электронные устройства дополнительно разделяются на аналоговые и цифровые. Узнать значение на первых можно по шкале со стрелкой, на вторых она передается в виде подсвеченных цифр на LED-панели.

Принцип работы аналоговых электронных вольтметров основан на преобразовании переменного тока в постоянный. После этого напряжение поступает на специальный детектор. Его активация отклоняет стрелку на определенный уровень в зависимости от напряжения.

Цифровое электронное оборудование имеет повышенную точность измерения. Принцип его работы заключен в изменении входного аналогового сигнала на цифровой. Закодированный цифровой сигнал передается на устройство, способное преобразовать его в цифры, которые и будут показаны на экране. Точность проводимых измерений зависит от дискретности аналого-цифрового блока, который отвечает за преобразование сигнала.

Что касается бытового применения, то в большинстве случаев достаточно обычного универсального измерительного устройства — мультиметра или тестера. Характеристик такого оборудования хватит для решения простых задач, где не требуется предельная точность измерения.

Как выбрать и подключить вольтметр?

При выборе вольтметра учтите три основных фактора:

• Входное сопротивление. Диапазон значений зависит от напряжения участка, где планируется измерение.
• Цена одного деления шкалы на устройстве и допустимая погрешность измерений.
• При покупке универсального вольтметра важно знать диапазон величин, с которыми он может работать.

Также обратите внимание на маркировку, что позволит определить конкретный тип устройства:

• Д — электродинамические.
• М — магнитоэлектрические.
• Т — термоэлектрические.
• С — электростатические.
• Ц — блоки с выпрямителями.
• Э — электромагнитные.
• Ф или Щ — электронные.

Вольтметр подключается к электросети параллельно. Подключайте устройство в тех точках, между которыми планируете узнать напряжение. Часть тока при этом будет проходить через сам вольтметр и не будет учтена, однако это относится к систематическим ошибкам измерения, допустимым по стандарту. Просто знайте о том, что показанное прибором напряжение будет немного ниже фактического.

Амперметры — назначение, виды и подключение

Амперметр — это специальное измерительное устройство, предназначенное для определения силы тока в нужной части электросети. Можно использовать в сетях с постоянным или переменным током.

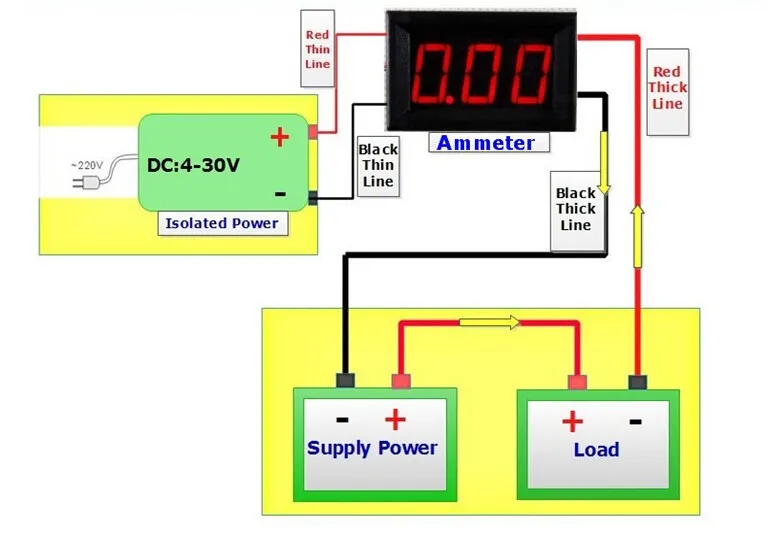

Обычно не возникает проблем с тем, как подключить амперметр в цепь, поскольку происходит это последовательно с зоной, где планируется проведение измерений. Поскольку электроток, который предстоит измерять, напрямую зависит от сопротивления всех компонентов цепи, важно выбрать измерительное устройство с минимальным сопротивлением. Так вы сможете снизить влияние оборудования на измеряемую электроцепь и улучшить точность полученных данных.

Перед тем, как пользоваться амперметром, внимательно осмотрите шкалу — там есть информация о единицах измерения. Градация может быть в мкА, мА, А и кА. Убедитесь в том, что выбранное устройство по возможностям соответствует параметрам сети, где будут проводиться работы. Проверьте возможность соблюдения нужной точности замеров с применением устройства и имеющейся шкалы.

Если по каким-то причинам возникает необходимость в увеличении измеряемой силы тока, можно добавить в сеть шунты или трансформаторы, в некоторых случаях — магнитные усилители. Так можно повысить предельные величины измеряемой силы тока. Подключение амперметра в таких случаях происходит через электротрансформатор или шунт.

Виды амперметров и их особенности

В большинстве случаев выбирать прибор нужно для решения определенных задач. Это исключает проблемы с тем, как подключить амперметр, настроить его и корректно провести замеры. Рынок электроники наполнен такими видами этих приборов:

• Электромагнитные. Рассчитаны на работу в цепях с постоянным и переменным током. Преимущественно применяются в стандартных электроустановках с переменным током с рабочей частотой 50 Гц.
• Магнитоэлектрические. Используются для измерения силы тока при ее незначительных значениях в электросетях с постоянным током. В соответствии с назначением единицы измерения на шкале могут быть разными — от мкА до кА.
• Термоэлектрические. Подходят для контроля силы тока в цепях, где наблюдается высокая частота электротока. В дополнение к встроенному магнитоэлектрическому механизму, сделанному в виде проводника, в таком блоке припаяна термопара. Ток, который протекает по проводнику, приводит к его нагреву, который сразу фиксирует термопара. Она формирует излучение, воздействующее на рамку, которая смещается на угол, зависящий от силы тока.
• Ферродинамические. Комплектуются такие измерительные блоки замкнутым магнитопроводом, изготовленным из специального ферромагнитного материала, неподвижной катушкой и сердечником. Среди особенностей — высокая точность проводимых измерений, конструктивная надежность, а также минимальная чувствительность к влиянию сторонних электромагнитных полей.
• Электродинамические. Это специализированные устройства, рассчитанные на проведение замеров силы тока в электроцепях переменного и постоянного токов с высокой частотой вплоть до 200 Гц. Отличаются крайней чувствительностью к перегрузкам, а также влиянию внешних электромагнитных полей. Однако имеют высокую точность измерения, что дает возможность применять их в качестве контрольного оборудования для проверки других амперметров.
• Цифровые. Современное универсальное решение, в котором комбинируются все преимущества отдельных видов аналогового оборудования. Это небольшие размеры в сочетании с высокой точностью результата, простотой в применении и удобством при измерении.

Несмотря на наличие электриков, предпочитающих работу с аналоговым оборудованием, цифровое постепенно вытесняет его из-за своих преимуществ. Не стоит забывать и о мультиметрах, где кроме прочего функционала предусмотрена возможность измерять силу тока.

Выводы

С тем, как подключить амперметр и вольтметр, после выбора нужного варианта оборудования особых проблем возникнуть не должно. Выбирая такие устройства для личного пользования достаточно учесть несколько факторов:

• Диапазон допустимых измерений.
• Тип тока в сети, где будут проводиться работы.
• Градацию шкалы при использовании аналоговых вариантов.

В месте проведения замеров лучше максимально исключить влияние внешних факторов, особенно электромагнитных полей от работающей техники или прочих источников.

Как правильно подключить цифровой водонепроницаемый вольтметр в мотоцикл или авто

Всем привет. Решил я добавить такую небольшую обновку на мотоцикл и поставить вольтметр. Представляю вам небольшой мини-обзор. Приглашаю всех под кат.

Давно уже думал поставить на мотоцикл вольтметр, но очень не хотелось портить пластик, резать его. Поэтому долго пользовался простым вольтметром, который работает от прикуривателя. Но он не очень удобен в использовании, потому что прикуриватель у меня расположен внизу и чтобы посмотреть на дисплей нужно слезать с седла. А хочется чтобы всё было на виду, постоянно следить, видеть как работает генератор, реле-регулятор, какое напряжение выдаёт сеть, когда нужно ставить аккумулятор на зарядку и вовремя выявлять неполадки. И тут мне попался вот такой экземпляр с креплением на двухсторонний скотч.

Технические характеристики

Диапазон измерения: 8 — 16v
Точность измерения: ± (0,2%)
Размер: 57x29x10 мм
Длина провода: 95 см

Вольтметр имеет диодный дисплей из трёх цифр, выполнен в очень тонком водонепроницаемом корпусе. Я пытался его открыть чтобы посмотреть что внутри, но отломил небольшой кусочек пластика сбоку, так что он не ударопрочный как указано в магазине, зато и правда водонепроницаемый, склеен крепко. При напряжении меньше 8 вольт загораются три буквы «LLL» означая то, что напряжение очень маленькое, а когда больше 16 вольт загораются три буквы «HHH». Так же в нём есть одна интересная фишка: когда напряжение падает до 11.5 вольт, цифры начинают моргать. По своему функционалу он как раз и заточен для мотоцикла, но так же его можно поставить и в автомобиль.

Проверил вольтметр, подключив второй + мультиметр. Погрешность у него примерно 1%, показатели колеблется, так что всё в пределах нормы. Значения постоянно обновляются, без задержек.

Запечатлел такой момент, нестабильности показателей. Показатели на вольтметре прыгали между 12.7 и 12.8, но потом выровнялся на 12.8 при аналогичных показаниях мультиметра. Достоверно проверить показатели у меня нечем, так что есть то есть… Вероятно дело в слабом стабилизаторе либо он слишком чувствительный.

Но грубо говоря для такой техники такая высокая точность не особо важна. По идее это недорогие приборы бытового назначения и погрешность будет присутствовать всегда, так что это нормально.

Подключил я его к замку зажигания. При помощи контрольной лампы (обычная галогеновая лампа с двумя проводами) нашёл плюс на включённом зажигании. Туда я подцепил плюс, а минус прицепил на раму. При желании можно подключить минус на клемму аккумулятора. Эта схема работает нормально, никаких реле я не использовал. Показания такие же, что и на клеммах аккумулятора и на вольтметре в прикуривателе. На всякий случай можно сделать предохранитель, но думаю что никакого короткого замыкания не случится, поскольку при выключении зажигании сеть размыкается. Вот так он выглядит в общем плане

Видео примера работы. Аккумулятор недавно заряжал, поскольку нечаянно его посадил светильником. После пуска двигателя напряжение доходит до 14.5 вольт очень быстро, это говорит нам о том, что генератор исправен, показатель заскакивает даже до 15 вольт. Под нагрузкой (вкл. фары и вентилятор охлаждения) выдаёт 13.5 вольт, что норма. При заводке, если долго держать стартер то напряжение может проседать до 10 вольт, но это нормально для аккумулятора который уже работает три года.

Итог

В общем хорошая вещь, нужная не только автомобилю, но и для мототехники. Следить за состоянием аккумулятора, генератора, реле будет проще. Есть небольшие смущения по поводу частых обновлений показателей, стабилизатор напряжения, возможно есть сопротивление, да и длина провода тоже может играть роль, но это всё мелочи на которые особо не стоит обращать внимания. Здесь всё в пределах нормы. Возможно из-за того, что он на двухстороннем скотче, его могут оторвать, но это уже совсем другая история 🙂

Товар для написания обзора предоставлен магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Как подключить вольтметр к цепи

Вольтметр — это устройство, предназначенное для измерения разности потенциалов между двумя точками цепи. Чтобы правильно подключить вольтметр, нужно сначала понять, как он работает. Здесь мы обсудим, как вольтметр включается в цепь и как он используется для измерения разности потенциалов. Мы также приведем несколько примеров, чтобы проиллюстрировать, как это работает на практике.

Что такое вольтметр?

Вольтметр — это прибор, который измеряет разность потенциалов между двумя точками цепи. Его подключают параллельно цепи, чтобы он не влиял на протекание тока. Вольтметр имеет резистор, включенный последовательно с ним, так что он потребляет небольшое количество тока из цепи. Этот ток измеряется амперметром и используется для расчета разности потенциалов.

Как подключить вольтметр к цепи для измерения разности потенциалов между двумя точками?

Вольтметр подключен параллельно цепи. Это означает, что вольтметр не потребляет ток из цепи и, таким образом, не влияет на измерение напряжения. Вольтметр подключается к двум точкам цепи, где вы хотите измерить падение напряжения.

При измерении напряжения вы измеряете разность потенциалов между двумя точками цепи. Чтобы измерить напряжение, вам нужно подключить вольтметр к вашей цепи, чтобы он мог измерить разность потенциалов между этими двумя точками.

Для этого вам сначала нужно определить две точки в цепи, между которыми вы хотите измерить разность потенциалов. Эти две точки обычно называют «полюсами» вольтметра. После того, как вы определили полюса, вам нужно подключить положительный полюс вольтметра к точке вашей цепи, где вы хотите измерить напряжение, и подключить отрицательный полюс вольтметра к другой точке вашей цепи.

После подключения вольтметра к цепи можно включить питание цепи и снять показания с вольтметра. Показание, которое вы получите от вольтметра, покажет вам разницу потенциалов между двумя точками, которые вы измеряете.

Вы можете использовать вольтметр для измерения напряжения в любой цепи, но он особенно полезен для измерения напряжения в цепи батареи. В аккумуляторной цепи вольтметр можно использовать для измерения напряжения каждой отдельной батареи в цепи. Это может быть полезно для определения того, какая батарея разряжена и нуждается в замене.

Важно помнить, что при измерении напряжения вы измеряете только разность потенциалов между двумя точками цепи. На измерение напряжения не влияет что-либо еще, происходящее в цепи.

Вольтметр с настройками и мультиметры

Применяются для измерения разности потенциалов в цепях. Вольтметр соединен с двумя щупами, по одному в каждой точке цепи, где необходимо измерить разность потенциалов. Щупы подключаются к вольтметру проводами, а затем вольтметр подключается к источнику питания. Когда переключатель вольтметра включен, разность потенциалов между двумя точками цепи отображается на вольтметре.

Использование усилителя для измерения чувствительного напряжения

Если мы хотим измерить очень маленькое напряжение с помощью вольтметра, мы должны сначала усилить напряжение. Это достигается с помощью усилителя в сочетании с вольтметром. Усилитель принимает небольшое напряжение и усиливает его, чтобы вольтметр мог получить точные показания. Для этой цели можно использовать два типа усилителей: операционный усилитель или трансимпедансный усилитель. Тип используемого усилителя будет зависеть от приложения и используемого вольтметра.

Заключение

Чтобы измерить разность потенциалов между двумя точками в цепи, вам нужно последовательно подключить вольтметр к точкам, которые вы хотите измерить. Делая это, вы можете рассчитать падение напряжения в каждой точке и определить разность потенциалов между ними. Убедитесь, что вы используете вольтметр, соответствующий величине тока, протекающего по вашей цепи, иначе вы можете повредить свой измеритель.

Как подключить амперметр и вольтметр в электрическую цепь? Нарисуйте электрическую схему, чтобы обосновать свой ответ. Что будет, если поменять местами эти инструменты? Укажите причины.

Последняя обновленная дата: 13 марта 2023 г.

•

Общее представление: 254,4K

•

Просмотр сегодня: 3,34K

Ответ

Проверено

254.4K+ виды

HINT:

определяется как устройство, используемое для измерения разности электрических потенциалов между двумя точками электрической цепи. Амперметр был измерительным прибором, который будет полезен для измерения электрического тока в цепи. Это поможет вам в ответе на этот вопрос.

Полное пошаговое решение
Вольтметр определяется как устройство, используемое для измерения разности электрических потенциалов между двумя точками в электрической цепи. Амперметр был измерительным прибором, который будет полезен для измерения электрического тока в цепи. Амперметр всегда будет подключаться последовательно, так как он имеет низкое сопротивление, а вольтметр всегда будет подключаться параллельно, потому что он будет иметь высокое сопротивление. Поменяв их местами, амперметр обычно подключают параллельно. Поскольку он будет иметь очень низкое сопротивление, большая часть тока будет протекать через него, что приведет к короткому замыканию, а также может повредить цепь. Теперь, если вольтметр был подключен последовательно, так как он будет иметь высокое сопротивление, через него не будет протекать ток, и отображаемое напряжение будет равно нулю.

Примечание: Шунтовое сопротивление было определено как небольшое сопротивление, которое было включено параллельно с гальванометром для создания амперметра. Чем больше измеряемый ток, тем меньше подключаемое сопротивление. Большая часть тока, протекающего через измеритель, должна шунтироваться через сопротивление, чтобы защитить гальванометр. Гальванометр был определен как аналоговый измерительный прибор, который был обозначен как G, который измеряет ток с помощью отклонения стрелки в результате силы магнитного поля, воздействующей на провод с током.
