Вольтметр как включается в цепь: Вольтметр — урок. Физика, 8 класс. — RC74 — интернет-магазин радиоуправляемых моделей

Содержание

Как включается в цепь вольтметр и что он измеряет?

Как включается в цепь вольтметр и что он измеряет? Ответ: вольтметр включается в цепь параллельно участку, напряжение на котором необходимо измерить. Он измеряет напряжение (разность потенциалов).

Как включается в цепь вольтметр и почему?

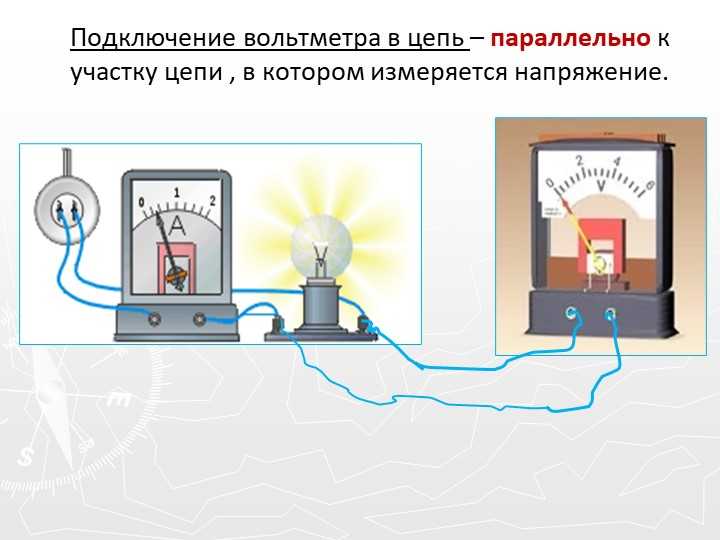

Вольтметр включается в цепь параллельно участку, напряжение на котором необходимо измерить (к точкам схемы, между которыми необходимо измерить разность потенциалов). С помощью вольтметра измеряется напряжение (разность потенциалов).

Почему вольтметр включают в цепь параллельно потребителю Что произойдет если вольтметр включить в цепь последовательно?

1) Вольтметр подключают в цепь параллельно, чтобы при подключение его огромное сопротивление не влияло на результат измерения. Если подключить его последовательно, то сила тока в цепи будет минимальной. 2)Если амперметр подключить параллельно, то он выйдет из строя из-за короткого замыкания.

Почему разные показания вольтметра при разомкнутой и замкнутой цепи?

Почему показания вольтметра при разомкнутом и замкнутом ключе различаются? Потому что у источника питания появляется нагрузка в виде резистора. Вольтметр, подключённый к полюсам источника питания ЭДС источника ε. При подключении нагрузки (резистора) напряжение на источнике будет падать, т.

Почему вольтметр должен иметь большое сопротивление?

Почему вольтметр имеет большое сопротивление? Вольтметр имеет очень высокое внутреннее сопротивление, потому что он измеряет разность потенциалов между двумя точками цепи. … Большое сопротивление вольтметра не позволяет току проходить через него (разрыв цепи), и, таким образом, получают показания напряжения.

Как Амперметр включается в электрическую цепь?

Амперметр включают в цепь последовательно, причем провод, идущий от положительного полюса источника тока соединяют с положительной клеммой амперметра, а провод, идущий от отрицательного полюса источника ток с отрицательной клеммой амперметра.

Какое сопротивление должно быть у амперметра?

Поэтому амперметры делают с очень малым сопротивлением (несколько десятых или сотых долей Ома). 54.

Каким внутренним сопротивлением должен обладать амперметр?

Амперметр включается последовательно в разрыв электрической цепи, чтобы через него проходил весь измеряемый ток. Амперметр также обладает некоторым внутренним сопротивлением RА.

Что измеряет вольтметр и амперметр?

Амперметр и вольтметр – это специальное оборудование, которое предназначено для проведения измерительных действий. … Поэтому амперметр измеряет силу тока в электрической цепи. Вольтом называется единица измерения электродвижущей силы и напряжения в электрической цепи.

Как правильно подключать амперметр?

Внутреннее сопротивление амперметра должно на порядок меньше сопротивления измеряемой цепи. Если внутреннее сопротивление амперметра неизвестно, то его можно измерить. Подключаем к источнику питания амперметр и нагрузочное сопротивление последовательно, а параллельно амперметру ставим еще чувствительный вольтметр.

Как надо подключать амперметр?

В электрической цепи амперметр соединяется последовательно с нагрузкой, а при больших токах — через трансформатор тока, магнитный усилитель или шунт.

Для чего нужен амперметр в машине?

Зачем амперметр в машине … Современные же амперметры позволяют узнать о токах в автомобильных цепях намного больше информации. Это возможно благодаря тому, что приборы теперь цифровые, и могут показывать не только направление тока. По их показаниям можно узнать нагрузку с точностью до десятых долей ампера.

2.7. Измерения силы тока и напряжения в электрических цепях. Амперметр и вольтметр — ЗФТШ, МФТИ

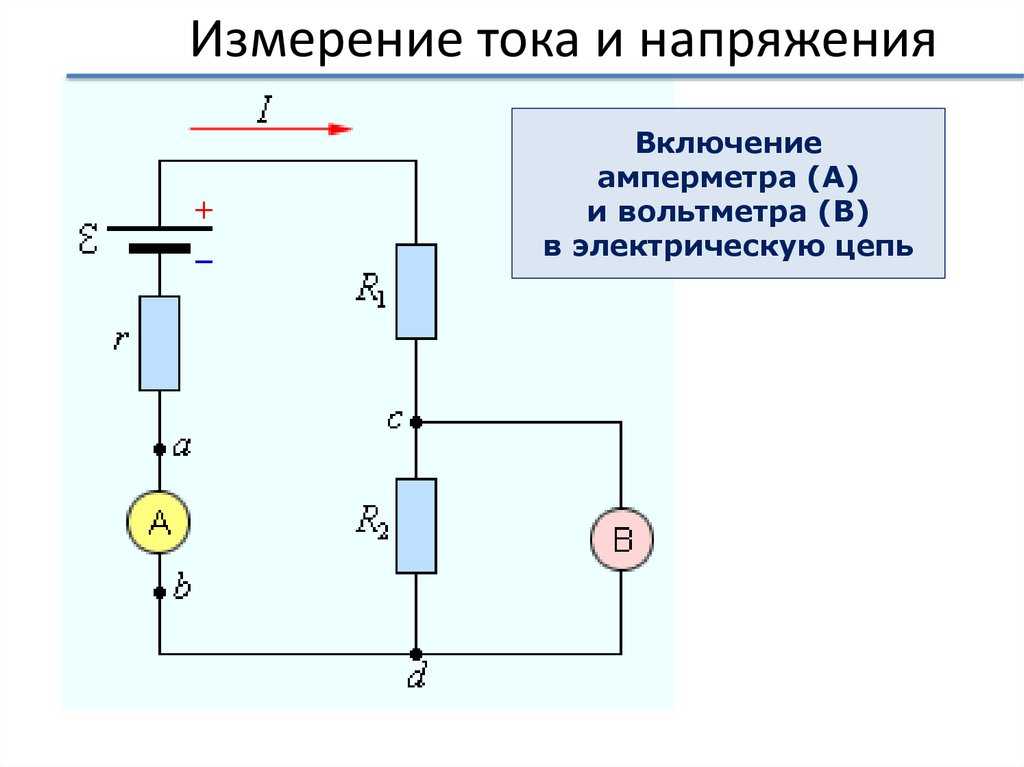

Для измерения токов и напряжений в электрических цепях используются амперметры и вольтметры, основным элементом которых служит гальванометр – прибор, предназначенный для измерения величин токов. Эти измерения могут быть основаны на одном из действий тока: тепловом, физическом, химическом. Гальванометр, градуированный на величину тока, называется амперметром. По закону Ома (8) напряжение и сила тока связаны прямо пропорциональной зависимостью, поэтому гальванометр можно градуировать и на напряжение. Такой прибор называют вольтметром.

В этом задании мы не будем касаться вопросов, связанных с конкретным устройством электроизмерительных приборов, с их системами и принципами работы. Остановимся лишь на требованиях, предъявляемых к внутренним сопротивлениям амперметров и вольтметров. Важно, чтобы при включении в цепь для измерений эти приборы вносили как можно меньшее искажение в измеряемую величину.

Амперметр включается в цепь последовательно. Если сопротивление амперметра `R_»а»` и его подключают к участку цепи с сопротивлением `R_»ц»` (рис. 7а), то эквивалентное сопротивление участка цепи и амперметра в соответствии с (13) равно `R=R_»ц»+R_»а»=R_»ц»(1+(R_»а»)/(R_»ц»))`.

Отсюда следует, что амперметр не будет заметно изменять сопротивление участка цепи, если его собственное (внутреннее) сопротивление будет мало по сравнению с сопротивлением участка цепи.

Чтобы добиться этого, гальванометр снабжают шунтом (синоним – добавочный путь): вход и выход гальванометра соединяются некоторым сопротивлением, обеспечивающим параллельный гальванометру дополнительный путь для тока (рис. 7 б). Поэтому внутреннее сопротивление амперметра меньше, чем у применённого в нём гальванометра. (Читателю рекомендуется лично убедиться в этом с помощью соотношения (14).) Амперметр называется идеальным, если его внутреннее сопротивление можно считать равным нулю.

Вольтметр подключается к электрической цепи параллельно тому участку, напряжение на котором требуется измерить. Присоединив, например, вольтметр с сопротивлением `R_»в»` параллельно лампочке с сопротивлением `R_»л»` (рис. 8 а), получим участок цепи, эквивалентное сопротивление которого вычисляется по формуле (14) `R=R_»л» (R»в»)/(R_»л»+R_»в»)`.

Отсюда следует, что чем больше сопротивление вольтметра по сравнению с сопротивлением лампочки, тем меньше эквивалентное сопротивление будет отличаться от сопротивления лампочки. Вывод: чтобы процесс измерения меньше искажал значение измеряемого напряжения, собственное (внутреннее) сопротивление вольтметра должно быть как можно больше. Поэтому в вольтметре последовательно гальванометру включают некоторое сопротивление (рис. 8б). Внутреннее сопротивление такого вольтметра, как правило, во много раз больше сопротивления входящего в него гальванометра. Вольтметр называется идеальным, если его внутреннее сопротивление можно считать бесконечно большим.

Каждый измерительный прибор рассчитан на определённый интервал значений измеряемой величины. И в соответствии с этим проградуирована его шкала. Для расширения пределов измерений в амперметре можно использовать добавочный шунт, а в вольтметре – добавочное сопротивление. Найдём значения этих сопротивлений, увеличивающих максимальную измеряемую величину тока или напряжения в раз.

21.4 Вольтметры и амперметры постоянного тока – College Physics

Резюме

Объясните, почему вольтметр должен быть подключен параллельно цепи.
Нарисуйте схему, показывающую правильное подключение амперметра к цепи.
Опишите, как можно использовать гальванометр как вольтметр или амперметр.
Найдите сопротивление, которое нужно включить последовательно с гальванометром, чтобы его можно было использовать как вольтметр с заданными показаниями.
Объясните, почему измерение напряжения или тока в цепи никогда не может быть точным.

Вольтметры измеряют напряжение, тогда как амперметры измеряют ток. Некоторые счетчики в автомобильных приборных панелях, цифровых камерах, сотовых телефонах и тюнерах-усилителях являются вольтметрами или амперметрами. (См. рис. 1.) Внутренняя конструкция простейших из этих счетчиков и то, как они подключены к системе, которую они контролируют, дают дополнительные сведения о применении последовательных и параллельных соединений.

Рисунок 1. Датчики уровня топлива и температуры (крайний правый и крайний левый, соответственно) в этом Volkswagen 1996 года — это вольтметры, которые регистрируют выходное напряжение «датчика», которое, как мы надеемся, пропорционально количеству бензина в баке и температура двигателя. (кредит: Кристиан Гирсинг)

вольтметров подключены параллельно любому устройству, напряжение которого нужно измерить. Параллельное соединение используется потому, что параллельные объекты испытывают одинаковую разность потенциалов. (См. рис. 2, где вольтметр обозначен символом V.)

Амперметры

подключаются последовательно к устройству, ток которого нужно измерить. Последовательное соединение используется потому, что последовательно соединенные объекты имеют одинаковый ток, проходящий через них. (См. рис. 3, где амперметр обозначен символом А.)

Рисунок 2. (a) Для измерения разности потенциалов в этой последовательной цепи вольтметр (V) помещают параллельно источнику напряжения или одному из резисторов.

Обратите внимание, что напряжение на клеммах измеряется между точками a и b. Невозможно подключить вольтметр непосредственно через ЭДС без учета его внутреннего сопротивления, р . (b) Используемый цифровой вольтметр. (кредит: Messtechniker, Wikimedia Commons) Рис. 3. Амперметр (A) подключен последовательно для измерения тока. Весь ток в этой цепи протекает через счетчик. Амперметр будет иметь такое же показание, если он будет расположен между точками d и e или между точками f и a, как показано на рисунке. (Обратите внимание, что заглавная буква E обозначает ЭДС, а r обозначает внутреннее сопротивление источника разности потенциалов.)

Аналоговые счетчики имеют стрелку, которая поворачивается, чтобы указывать на числа на шкале, в отличие от цифровых счетчиков

, которые имеют числовые показания, подобные ручному калькулятору. Сердцем большинства аналоговых счетчиков является устройство, называемое гальванометром , обозначаемым буквой G.

Ток, протекающий через гальванометр $latex \boldsymbol{I_{\textbf{G}}}$, вызывает пропорциональное отклонение стрелки. (Это отклонение происходит из-за силы магнитного поля, действующей на проводник с током.)

Двумя важнейшими характеристиками данного гальванометра являются его сопротивление и чувствительность к току.

Чувствительность по току — это ток, который дает полное отклонение стрелки гальванометра, максимальный ток, который может измерить прибор. Например, гальванометр с токовой чувствительностью $latex \boldsymbol{50 \;\mu \textbf{A}} $ имеет максимальное отклонение стрелки, когда $latex \boldsymbol{50 \;\mu \textbf{A} } $ проходит через него, читается наполовину, когда $latex \boldsymbol{25 \;\mu \textbf{A}} $ проходит через него, и так далее.

Если такой гальванометр имеет сопротивление $латекс \boldsymbol{25 – \;\Omega}$, то напряжение всего $латекс \boldsymbol{V = IR = (50 \;\mu \textbf{A}) (25 \;\Omega) = 1,25 \;\textbf{мВ}} $ дает полномасштабное показание.

Подключая резисторы к этому гальванометру различными способами, вы можете использовать его как вольтметр или амперметр, который может измерять широкий диапазон напряжений или токов.

Гальванометр как вольтметр

На рис. 4 показано, как можно использовать гальванометр в качестве вольтметра, подключив его последовательно с большим сопротивлением $latex \boldsymbol{R} $. Значение сопротивления $latex \boldsymbol{R} $ определяется максимальным измеряемым напряжением. Предположим, вы хотите, чтобы напряжение 10 В вызывало полное отклонение вольтметра, содержащего $латексный \boldsymbol{25 – \;\Omega} $ гальванометр с $латексным \boldsymbol{50 – \;\mu \textbf{A}} $ чувствительность. Тогда 10 В, подаваемые на счетчик, должны давать ток $latex \boldsymbol{50 \;\mu \textbf{A}} $. Общее сопротивление должно быть

$latex \boldsymbol{R_{\textbf{tot}} = R + r =} $ $latex \boldsymbol{=} $ $latex \boldsymbol{=200 \;\textbf{k} \Omega \;\textbf{ , или}} $

$латекс \boldsymbol{R = R_{\textbf{tot}} – r = 200 \;\textbf{k} \Omega – 25 \;\Omega \примерно 200 \;\textbf{k} \Omega} $

($latex \boldsymbol{R} $ настолько велик, что сопротивлением гальванометра, $latex \boldsymbol{r} $, можно пренебречь). латекс \boldsymbol{25 – \;\mu \textbf{A}} $ ток через счетчик, поэтому показания вольтметра, как и требуется, пропорциональны напряжению.

Этот вольтметр бесполезен при напряжении менее половины вольта, потому что отклонение измерителя будет небольшим и его трудно будет точно считывать. Для других диапазонов напряжения последовательно с гальванометром включают другие сопротивления. Многие счетчики имеют выбор шкалы. Этот выбор включает последовательное включение соответствующего сопротивления с гальванометром.

Рисунок 4. Большое сопротивление R , включенное последовательно с гальванометром G, дает вольтметр, отклонение которого на полную шкалу зависит от выбора Р . Чем больше измеряемое напряжение, тем больше должно быть R . (Обратите внимание, что r представляет собой внутреннее сопротивление гальванометра.)

Гальванометр как амперметр

Тот же гальванометр можно также превратить в амперметр, поместив его параллельно с небольшим сопротивлением $латекс \boldsymbol{R} $, часто называемым шунтовым сопротивлением , как показано на рисунке 5. Поскольку шунтирующее сопротивление мало, через него проходит большая часть тока, что позволяет амперметру измерять токи, намного большие, чем те, которые вызывают полное отклонение гальванометра.

Допустим, например, нужен амперметр, дающий полное отклонение на 1,0 А, и содержащий тот же $латексный \boldsymbol{25 – \;\Omega} $ гальванометр с его $латексным \boldsymbol{50 – \; \mu \textbf{A}} $ чувствительность. Поскольку $latex \boldsymbol{R} $ и $latex \boldsymbol{r} $ соединены параллельно, напряжение на них одинаково.

Эти капли $latex \boldsymbol{IR} $ являются $latex \boldsymbol{IR = I_Gr} $, так что $latex \boldsymbol{IR = \frac{I_G}{I} = \frac{R}{r}} $ . Находя $latex \boldsymbol{R} $ и учитывая, что $latex \boldsymbol{I_G} $ есть $latex \boldsymbol{50 \;\mu \textbf{A}} $, а $latex \boldsymbol{I} $ есть 0,9{-3} \;\Омега}. $

Рис. 5. Небольшое шунтирующее сопротивление R , помещенное параллельно с гальванометром G, дает амперметр, отклонение на полную шкалу которого зависит от выбора R .

Чем больше измеряемый ток, тем меньше должны быть R . Большая часть тока ( I ), протекающего через счетчик, шунтируется через R для защиты гальванометра. (Обратите внимание, что r представляет собой внутреннее сопротивление гальванометра.) Амперметры также могут иметь несколько шкал для большей гибкости в применении. Различные масштабы достигаются включением различных шунтирующих сопротивлений параллельно гальванометру — чем больше максимальный измеряемый ток, тем меньше должно быть шунтирующее сопротивление.

Когда вы используете вольтметр или амперметр, вы подключаете другой резистор к существующей цепи и, таким образом, изменяете схему. В идеале вольтметры и амперметры не оказывают заметного влияния на цепь, но полезно изучить обстоятельства, при которых они влияют или не влияют.

Сначала рассмотрим вольтметр, который всегда ставится параллельно измеряемому устройству. Через вольтметр протекает очень небольшой ток, если его сопротивление на несколько порядков больше, чем сопротивление устройства, и поэтому на цепь не оказывается заметного влияния. (См. рис. 6(а).) (Большое сопротивление, соединенное параллельно с малым, имеет суммарное сопротивление, практически равное малому.) Если, однако, сопротивление вольтметра сравнимо с сопротивлением измеряемого устройства, то два параллельно имеют меньшее сопротивление, заметно влияя на цепь. (См. рис. 6(b).) Напряжение на устройстве не такое, как если бы вольтметр не был включен в цепь.

Рисунок 6. (a) Вольтметр, сопротивление которого значительно превышает сопротивление устройства ( R _{Вольтметр} >> R ), с которым он соединен параллельно, создает параллельное сопротивление, практически такое же, как и устройство, и не оказывает заметного влияния измеряемая цепь. (b) Здесь вольтметр имеет то же сопротивление, что и устройство ( R _{Вольтметр} ≅ R ), так что параллельное сопротивление вдвое меньше, чем при неподключенном вольтметре.

Это пример существенного изменения схемы, которого следует избегать.

Амперметр включен последовательно в измеряемую ветвь цепи, так что его сопротивление добавляется к этой ветви. Обычно сопротивление амперметра очень мало по сравнению с сопротивлениями устройств в цепи, поэтому лишнее сопротивление незначительно. (См. рис. 7(а).) Однако, если задействованы очень малые сопротивления нагрузки или если сопротивление амперметра не такое низкое, как должно быть, то общее последовательное сопротивление будет значительно больше, а ток в ответвлении составит измеряемое уменьшается. (См. рис. 7(b).)

При неправильном подключении амперметра может возникнуть практическая проблема. Если бы он был подключен параллельно резистору для измерения тока в нем, вы могли бы повредить счетчик; низкое сопротивление амперметра позволило бы большей части тока в цепи проходить через гальванометр, и этот ток был бы больше, поскольку эффективное сопротивление меньше.

Рисунок 7. (a) Обычно амперметр имеет настолько малое сопротивление, что общее последовательное сопротивление в измеряемой ветви не увеличивается заметно.

Схема практически не изменилась по сравнению с отсутствием амперметра. (б) Здесь сопротивление амперметра такое же, как сопротивление ответвления, так что общее сопротивление удваивается, а ток вдвое меньше, чем без амперметра. Этого значительного изменения схемы следует избегать.

Одним из решений проблемы помех вольтметров и амперметров в измеряемых цепях является использование гальванометров с большей чувствительностью. Это позволяет создавать вольтметры с большим сопротивлением и амперметры с меньшим сопротивлением, чем при использовании менее чувствительных гальванометров.

Существуют практические пределы чувствительности гальванометра, но можно получить аналоговые измерители, точность измерений которых составляет несколько процентов. Обратите внимание, что неточность возникает из-за изменения схемы, а не из-за неисправности счетчика.

Connections: Limits to Knowledge

Выполнение измерения изменяет измеряемую систему таким образом, что возникает неопределенность в измерении. Для макроскопических систем, таких как схемы, обсуждаемые в этом модуле, изменение обычно можно сделать пренебрежимо малым, но полностью устранить его нельзя. Для субмикроскопических систем, таких как атомы, ядра и более мелкие частицы, измерение изменяет систему таким образом, что ее нельзя сделать произвольно малой. Это фактически ограничивает знание системы — даже ограничивает то, что природа может знать о себе. Мы увидим глубокие последствия этого, когда принцип неопределенности Гейзенберга будет обсуждаться в модулях по квантовой механике. 96} $.

PhET Explorations: набор для построения схемы (только DC), виртуальная лаборатория

Стимулируйте нейрон и следите за происходящим. Делайте паузы, перематывайте назад и двигайтесь вперед во времени, чтобы наблюдать за движением ионов через мембрану нейрона.

Рис. 8. Комплект для построения схемы (только для постоянного тока), виртуальная лаборатория

Вольтметры измеряют напряжение, а амперметры измеряют ток.
Вольтметр размещается параллельно источнику напряжения для получения полного напряжения и должен иметь большое сопротивление, чтобы ограничить его влияние на цепь.
Амперметр включен последовательно, чтобы получить полный ток, протекающий через ветвь, и должен иметь небольшое сопротивление, чтобы ограничить его влияние на цепь.
Оба могут быть основаны на комбинации резистора и гальванометра, устройства, которое дает аналоговое считывание тока.
Стандартные вольтметры и амперметры изменяют измеряемую цепь и, таким образом, имеют ограниченную точность.

Задача Упражнения

1: Какова чувствительность гальванометра (то есть какой ток дает полное отклонение) внутри вольтметра, имеющего $latex \boldsymbol{1.00 – \;\textbf{M} \ Сопротивление Omega} $ по шкале 30,0 В?

2: Какова чувствительность гальванометра (то есть какой ток дает полное отклонение) внутри вольтметра, имеющего $latex \boldsymbol{25. 0 – \;\textbf{k} \Omega} $ сопротивление по шкале 100 В?

3: Найдите сопротивление, которое необходимо включить последовательно с гальванометром $latex \boldsymbol{25,0 – \;\Omega} $, имеющим $latex \boldsymbol{50,0 – \;\mu \textbf{A}} $ чувствительность (такая же, как обсуждалась в тексте), чтобы можно было использовать его в качестве вольтметра с полным отсчетом 0,100 В.

4: Найдите сопротивление, которое нужно включить последовательно с гальванометром $latex \boldsymbol{25,0 – \;\Omega} $, имеющим $latex \boldsymbol{50,0 – \;\mu \textbf{A}} $ чувствительность (такая же, как рассмотренная в тексте), позволяющая использовать его в качестве вольтметра с полным отсчетом 3000 В. Включите принципиальную схему с вашим решением.

5: Найдите сопротивление, которое необходимо подключить параллельно гальванометру $latex \boldsymbol{25,0 – \;\Omega} $ с чувствительностью $latex \boldsymbol{50,0 – \;\textbf{A}} $ (такой же, как обсуждаемый в тексте), чтобы его можно было использовать в качестве амперметра с полным отсчетом 10,0 А. Включите принципиальную схему с вашим решением.

6: Найдите сопротивление, которое необходимо подключить параллельно гальванометру $latex \boldsymbol{25,0 – \;\Omega} $, имеющему $latex \boldsymbol{50,0 – \;\mu \textbf{A}} $ чувствительность (такая же, как рассмотренная в тексте), чтобы можно было использовать его в качестве амперметра с полным отсчетом 300 мА.

7: Найдите сопротивление, которое нужно включить последовательно с $латексным \boldsymbol{10.0 – \;\Omega} $ гальванометром, имеющим $латексный \boldsymbol{100 – \;\mu \textbf{A}} $ чувствительность, чтобы его можно было использовать в качестве вольтметра с: (а) показанием полной шкалы 300 В и (б) показанием полной шкалы 0,300 В.

8: Найдите сопротивление, которое необходимо подключить параллельно $латексному \boldsymbol{10.0 – \;\Omega} $ гальванометру, имеющему $латексный \boldsymbol{100 – \;\mu \textbf{A}} $ чувствительность, чтобы его можно было использовать в качестве амперметра с: (a) показанием полной шкалы 20,0 А и (b) полномасштабным показанием 100 мА. {-5} \;\Omega} $ по шкале 3,00-A и содержит $latex \boldsymbol{10,0 – \ ;\Omega} $ гальванометр. Какова чувствительность гальванометра?

12: Вольтметр $latex \boldsymbol{1.00 – \;\textbf{M} \Omega} $ устанавливается параллельно $latex \boldsymbol{75.0 – \;\textbf{k} \Omega} $ резистор в цепи. а) Нарисуйте схему соединения. б) Чему равно сопротивление комбинации? (c) Если напряжение на комбинации остается таким же, как и на одном резисторе $latex \boldsymbol{75,0 – \;\textbf{k} \Omega} $, на сколько процентов увеличится ток? (d) Если ток через комбинацию остается таким же, как и через резистор $latex \boldsymbol{75,0 – \;\textbf{k} \Omega} $, на сколько процентов уменьшается напряжение? (e) Являются ли существенными изменения, обнаруженные в частях (c) и (d)? Обсуждать.

13: Латексный \boldsymbol{0,0200 – \;\Omega} $ амперметр включен в цепь последовательно с $латексным \boldsymbol{10,00 – \;\Omega} $ резистором. а) Нарисуйте схему соединения. (b) Рассчитайте сопротивление комбинации. (c) Если напряжение остается таким же на всей комбинации, как и на одном резисторе $latex \boldsymbol{10.00 – \;\Omega} $, на сколько процентов уменьшится ток? (d) Если ток поддерживается таким же через комбинацию, как и через резистор $latex \boldsymbol{10.00 – \;\Omega} $, на сколько процентов увеличится напряжение? (e) Являются ли существенными изменения, обнаруженные в частях (c) и (d)? Обсуждать.

14: Необоснованные результаты

Предположим, у вас есть гальванометр $latex \boldsymbol{40,0 – \;\Omega} $ с чувствительностью $latex \boldsymbol{25,0 – \;\mu \textbf{A}} $. а) Какое сопротивление вы бы включили с ним последовательно, чтобы его можно было использовать в качестве вольтметра с полным отклонением 0,500 мВ? б) Что неразумного в этом результате? (c) Какие предположения ответственны?

15: Необоснованные результаты

(a) Какое сопротивление вы бы подключили параллельно $латексному \boldsymbol{40,0 – \;\Omega} $ гальванометру, имеющему
$latex \boldsymbol{25. 0 – \;\mu \textbf{A}} $ чувствительность, позволяющая использовать его в качестве амперметра с полным отклонением для $latex \boldsymbol{10.0 – \;\mu \textbf {А}} $? б) Что неразумного в этом результате? (c) Какие предположения ответственны?

Глоссарий

Вольтметр: прибор для измерения напряжения

амперметр: прибор для измерения силы тока

аналоговый счетчик: измерительный прибор, дающий показания в виде движения стрелки по маркированному калибру

цифровой счетчик: измерительный прибор, дающий показания в цифровой форме

гальванометр: аналоговое измерительное устройство, обозначенное буквой G, которое измеряет ток, используя отклонение стрелки, вызванное силой магнитного поля, действующей на проводник с током

чувствительность по току: максимальный ток, который может считывать гальванометр

полное отклонение: максимальное отклонение стрелки гальванометра, также известное как токовая чувствительность; гальванометр с полным отклонением $latex \boldsymbol{50 \;\mu \textbf{A}} $ имеет максимальное отклонение своей стрелки, когда $latex \boldsymbol{50 \;\mu \textbf{A}} $ течет через него

Шунтирующее сопротивление: маленькое сопротивление $латекс \boldsymbol{R}$, помещенное параллельно гальванометру G для получения амперметра; чем больше измеряемый ток, тем меньше должен быть $latex \boldsymbol{R} $; большая часть тока, протекающего через счетчик, шунтируется через $латекс \boldsymbol{R} $ для защиты гальванометра

Вольтметры и амперметры | безграничная физика |

Вольтметры и амперметры

Вольтметры и амперметры используются для измерения напряжения и силы тока соответственно.

Цели обучения

Сравните схему соединения амперметра и вольтметра

Ключевые выводы

Ключевые моменты

Вольтметр — это прибор, используемый для измерения разности электрических потенциалов между двумя точками в электрической цепи.
Амперметр — это измерительный прибор, используемый для измерения электрического тока в цепи.
Вольтметр соединен параллельно с устройством для измерения его напряжения, а амперметр соединен последовательно с устройством для измерения его тока.
В основе большинства аналоговых счетчиков лежит гальванометр, прибор, который измеряет ток, используя движение или отклонение стрелки. Отклонение стрелки производится магнитной силой, действующей на проводник с током.

Ключевые термины

шунтирующее сопротивление : небольшое сопротивление R, включенное параллельно гальванометру G для получения амперметра; чем больше измеряемый ток, тем меньше должно быть R; большая часть тока, протекающего через счетчик, шунтируется через R для защиты гальванометра
гальванометр : Аналоговый измерительный прибор, обозначаемый буквой G, который измеряет ток, используя отклонение стрелки, вызванное силой магнитного поля, действующей на проводник с током.

Вольтметры и амперметры измеряют напряжение и ток соответственно в цепи. Некоторые измерители в автомобильных приборных панелях, цифровых камерах, сотовых телефонах и тюнерах-усилителях являются вольтметрами или амперметрами.

Вольтметры и амперметры : Краткое введение в вольтметры и амперметры для начинающих физиков.

Вольтметры

Вольтметр — это прибор, который измеряет разность электрических потенциалов между двумя точками электрической цепи. Аналоговый вольтметр перемещает стрелку по шкале пропорционально напряжению цепи; цифровой вольтметр обеспечивает числовой дисплей. Любое измерение, которое можно преобразовать в напряжение, можно отобразить на правильно откалиброванном измерителе; такие измерения включают давление, температуру и расход.

Вольтметр : Демонстрационный вольтметр из класса физики

Чтобы вольтметр мог измерять напряжение устройства, он должен быть подключен параллельно этому устройству. Это необходимо, потому что параллельные объекты испытывают одинаковую разность потенциалов.

Параллельный вольтметр : (a) Для измерения разности потенциалов в этой последовательной цепи вольтметр (V) помещают параллельно источнику напряжения или одному из резисторов. Обратите внимание, что напряжение на клеммах измеряется между точками a и b. Невозможно подключить вольтметр непосредственно к ЭДС без учета его внутреннего сопротивления r. (b) Используемый цифровой вольтметр

Амперметры

Амперметр измеряет электрический ток в цепи. Название происходит от названия единицы СИ для электрического тока, ампер (А).

Чтобы амперметр мог измерять ток устройства, он должен быть подключен к этому устройству последовательно. Это необходимо, потому что объекты, соединенные последовательно, испытывают одинаковый ток. Они не должны быть подключены к источнику напряжения — амперметры рассчитаны на работу с минимальной нагрузкой (которая относится к падению напряжения на амперметре, обычно малая доля вольта).

Амперметр в серии : Амперметр (А) включен последовательно для измерения тока. Весь ток в этой цепи протекает через счетчик. Амперметр будет иметь такое же показание, если он будет расположен между точками d и e или между точками f и a, как показано на рисунке. (Обратите внимание, что заглавная буква E означает ЭДС, а r означает внутреннее сопротивление источника разности потенциалов.)

Гальванометры (аналоговые измерители)

Аналоговые счетчики имеют стрелки, которые поворачиваются, указывая на числа на шкале, в отличие от цифровых счетчиков, которые имеют числовые показания. Сердцем большинства аналоговых счетчиков является устройство, называемое гальванометром, обозначаемое цифрой 9. 0030 Г . Протекание тока через гальванометр I _G вызывает пропорциональное движение или отклонение стрелки.

Двумя важнейшими характеристиками любого гальванометра являются его сопротивление и чувствительность к току. Чувствительность по току — это ток, при котором стрелка гальванометра отклоняется на всю шкалу, другими словами, максимальный ток, который может измерить прибор. Например, гальванометр с токовой чувствительностью 50 мкА имеет максимальное отклонение стрелки при протекании через нее 50 мкА, находится на середине шкалы при протекании через нее 25 мкА и т. д.

Если такой гальванометр имеет сопротивление 25 Ом, то напряжение всего В = IR = (50 мкА)(25 Ом) = 1,25 мВ дает полное показание. Подключая резисторы к этому гальванометру различными способами, вы можете использовать его как вольтметр или амперметр для измерения широкого диапазона напряжений или токов.

Гальванометры как вольтметры

Гальванометр может работать как вольтметр при последовательном соединении с большим сопротивлением Ом . Значение R определяется максимальным напряжением, которое будет измеряться. Предположим, вы хотите, чтобы 10 В производили полное отклонение вольтметра, содержащего гальванометр на 25 Ом с чувствительностью 50 мкА. Тогда 10 В, подаваемые на счетчик, должны давать ток 50 мкА. Общее сопротивление должно быть:

Rtot=R+r=VI=10V50µA=200kΩ,\text{R}_{\text{tot}} = \text{R} + \text{r} = \frac{\ text{V}}{\text{I}} = \frac{10\text{V}}{50\mu \text{A}} = 200 \text{k}\Omega,Rtot=R+r= IV=50мкА10В=200кОм,

или:

R=Rtot−r=200kΩ−25Ω≈200kΩ.\text{R} = \text{R}_{\text{tot}} — \text{r} = 200 \text{k}\ Омега — 25 \Омега \ок 200 \text{k} \Омега.R=Rtot−r=200kΩ−25Ω≈200kΩ.

(R настолько велико, что сопротивлением гальванометра r почти можно пренебречь.) Обратите внимание, что 5 В, приложенные к этому вольтметру, вызывают отклонение на половину шкалы, поскольку через измеритель проходит ток 25 мкА, поэтому показания вольтметра равны пропорциональна напряжению, по желанию. Этот вольтметр был бы бесполезен для напряжений менее половины вольта, потому что отклонение измерителя было бы слишком маленьким для точного считывания. Для других диапазонов напряжения последовательно с гальванометром включают другие сопротивления. Многие измерители позволяют выбирать шкалы, что включает последовательное включение соответствующего сопротивления с гальванометром.

Гальванометры как амперметры

Тот же гальванометр может работать и как амперметр, если его поставить параллельно небольшому сопротивлению R , часто называемому шунтирующим сопротивлением. Поскольку сопротивление шунта невелико, большая часть тока проходит через него, что позволяет амперметру измерять токи, намного большие, чем те, которые вызвали бы полное отклонение гальванометра.

Предположим, например, что нам нужен амперметр, дающий полное отклонение на 1,0 А и содержащий такой же гальванометр на 25 Ом с чувствительностью 50 мкА. С R и r включены параллельно, напряжение на них одинаковое.

Эти капли IR: IR = I _G r

, так что:

IR=IGI=Rr.\text{IR} = \frac{\text{I}_\text{G}}{\ text{I}} = \frac{\text{R}}{\text{r}}.IR=IIG=rR.

Решая для R и учитывая, что IG равен 50 мкА, а I равен 0,999950 А, мы имеем: r} \frac{\text{I}_\text{G}}{\text{I}} = (25 \Omega) \frac{50 \mu \text{A}}{0,9{-3} \Omega.R=rIIG=(25Ω)0,999950A50µA=1,25×10−3Ω.
