Что касается непосредственно видов, то в продаже можно найти либо простые устройства, либо комбинированные.

1. Простой. Такой девайс характеризуется сравнительно небольшими размерами, в результате чего его монтаж допускается фактически в любом место транспортного средства. Поэтому обычно подключение вольтметра такого типа производится в прикуриватель. Таким образом, девайс позволяет производить мониторинг состояния уровня напряжения аккумуляторной батарее как при заглушенном, так и при заведенном двигателе. Если вы решили установить вольтметр своими руками, то вам будет полезно знать, что при заглушенном моторе напряжение должно составлять 12.5 вольт, в то время как на заведенном — 13.5-14.5 вольт.
   В том случае, если данный параметр будет более высоким или низким, потребуется произвести диагностику бортовой сети машины. Вольтметр в авто будет незаменимым, будь то стрелочный вариант или цифровой автомобильный, станет незаменимым атрибутом для тех, кто любит отдыхать на природе. С его помощью вы всегда будете знать, какое напряжение в сети вашего транспортного средства и как не допустить его снижения ниже нормы. Ни для кого не секрет, что ориентироваться на штатные сигнализаторы о разряде АКБ — это не совсем правильно, поскольку такие устройства обычно предупреждают водителя тогда, когда предпринимать какие-то действия уже поздно. Схема вольтметра может быть подключена к специальному выносному дисплею, который можно установить в любом месте автомобиле, например, прямо в центральную консоль.
2. Комбинированный. Что касается комбинированных приборов, то они могут быть дополнительно оснащены термометрами, тахометрами, амперметрами и т.д. Благодаря термометру водитель всегда сможет знать, какая температура в салоне авто или на улице, в моторном отсеке транспортного средства. С помощью тахометра у автолюбителя всегда будет возможность мониторинга количества оборотов мотора. Как правило, если вы покупаете комбинированный гаджет с тахометром, в комплекте должны идти все необходимые датчики, которые позволяют производить замер данного показателя от 50 градусов мороза до 120 градусов тепла. В целом процедура монтажа прибора такого типа в свою автомобиль — не особо сложная процедура, с которой вполне можно справиться своими силами.

 Загрузка …

Руководство по изготовлению самодельного вольтметра в авто

Схема

Итак, если вы решили соорудить вольтметр автомобильный из калькулятора, светодиодный из ламп или любой другой, вы должны как минимум разбираться в этой теме. Ламповый вольтметр или вольтметр на светодиодах можно приобрести в любом тематическом магазине автоэлектроники. Но если вы решили все сделать своими руками, то учтите, что просто взять плату и установить ее в авто — не выход, нужна определенные познания в области электроники. Мы рассмотрим пример схемы цифрового девайса в автомобиле, в частности, вольтметр на pic16f676. Ниже приведена схема устройства с пределом измерения 50 вольт, этого вполне достаточно.

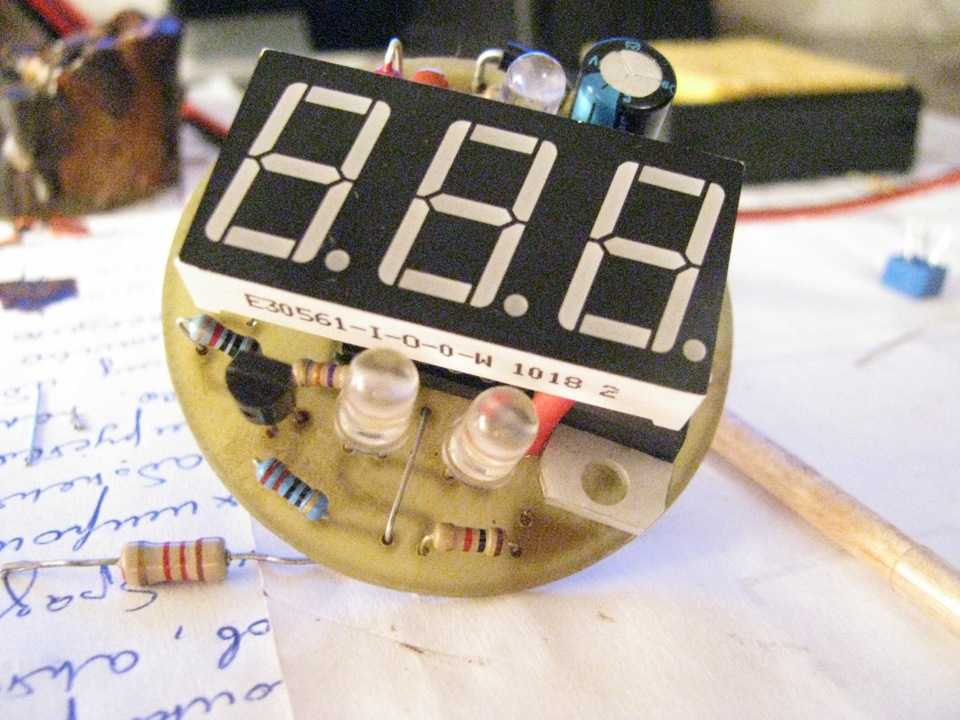

На двух резисторах — R1 и R2 — обустроен делитель напряжения, а элемент R3 предназначен для калибровки девайса. Еще один компонент С1 (конденсатор) используется для защиты системы от сигнальных помех, также он позволяет сглаживать входной импульс. VD1 — это стабилитрон, предназначенный для ограничения уровня входного напряжения на входе контроллера, его использование необходимо для того, чтобы вход МК не сгорел, когда напряжение в сети увеличится.

Инвертирующий компонент девайса собран на резисторах R11-R13, а также транзисторе VT1. Инвертор зажигает точку непосредственно на самом индикаторе вместе со вторым разрядом. К МК подключается индикатор с анодом, характеризующийся минимальным потреблением тока. Что касается непосредственно настройки девайса, то она осуществляется при помощи подстроечного резистора R3 (автор видео о том, как своими руками соорудить вольтметр — Руслан К).

Подключение своими руками

Чтобы подключить вольтметр на микроконтроллере в свой автомобиль самостоятельно, для начала следует определиться с местом монтажа. Установка осуществляется в любом удобное для водителя место. В нашем случае мы установим вольтметр в машину в центральную консоль.

Процесс описан на примере автомобиля ВАЗ 2113:

1. Произведите демонтаж пластиковой накладки справа от панели приборов, над магнитолой. В случае с ВАЗ 2113 эта пластмасса снимается без проблем, крепится она на пластиковых фиксаторах, поэтому при демонтаже будьте осторожны, чтобы не повредить их.
2. Используя электрический лобзик, вам необходимо прорезать прямоугольное отверстие на заглушке. Вырезайте отверстие в соответствии с размерами дисплея вашего вольтметра — устройство должно идеально подходить для прорезанного отверстия.
3. С обратной стороны пластиковой заглушки произведите установку девайса. Для начала его можно зафиксировать при помощи обычных канцелярских резинок. Разумеется, ездить так вы не будете, ведь это совсем не эстетично и только испортит вид в салоне авто. Поэтому свободное пространство с обратной стороны необходимо будет залить специальным сантехническим герметиком, чтобы плата хорошо держалась на заглушке. Когда вольтметр схватится, резинки можно убрать.
4. Чтобы подключить устройство к бортовой сети, можно использовать специальный разъем от блока питания компьютера. Он может подойти, а может и не подойти — если не подошел, придется прибегнуть к пайке. Установите обратно пластмассовую заглушку вокруг дисплея можно дополнительно установить рамку, чтобы улучшить внешний вид экрана. Важно, чтобы вольтметр не отвлекал водителя во время езды, поэтому если свет цифр слишком яркий, с этим необходимо что-то сделать. Можно затемнить экран с помощью обычного лака либо небольшого кусочка тонировочной пленки.
5. Подключить устройство можно либо напрямую к аккумулятору, чтобы вольтметр функционировал всегда, либо к зажиганию. Второй вариант более приемлемый, в этом случае девайс будет активироваться при включении автомагнитолы, то есть вы всегда сможете следить за состоянием напряжения при включенной аудиосистеме.

Видео «Установка цифрового вольтметра своими руками»

Подробнее о том, как осуществляется монтаж цифрового вольтметра своими силами, вы можете узнать из видео ниже (автор видео — Авто мир).

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (100.00%)

Нет

Портативный вольтметр размером с палец | Полный проект «Сделай сам»

— Реклама —

От инженеров-электронщиков/электриков до разработчиков продуктов одним из устройств, которое необходимо для электрических испытаний, является вольтметр, и если вы занимаетесь электроникой своими руками или любителем, вольтметр является таким устройством, без которого ваши идеи изобрести что-то новое и интересное выиграли. не соответствуют вашим ожиданиям. Как стойкий любитель электроники, я понимаю проблемы, связанные с ношением вольтметра повсюду из-за его большого размера и веса.

Итак, как всегда, я придумал решение по созданию портативного вольтметра, который легко поместится в кармане — что-то вроде кольца для ключей. Несмотря на небольшой размер, вам не придется беспокоиться о возможности измерения напряжения, поскольку он может без проблем работать в диапазоне напряжений от 0 до 24 В.

Итак, без лишних слов, давайте приступим к разработке этого небольшого портативного вольтметра размером с кольцо для ключей, собрав следующие компоненты.

Посмотреть это видео на YouTube

— Реклама —

Спецификация

Вы можете использовать либо датчик напряжения 24 В, либо схему делителя напряжения с двумя последовательно соединенными резисторами (см. рис. ниже).

Кодирование

Сначала установите библиотеку для OLED-дисплея, которая поможет связать OLED-дисплей с Arduino и отобразит напряжение, собранное вольтметром. Чтобы установить необходимую библиотеку, перейдите в «Инструменты» в Arduino IDE и откройте «Диспетчер библиотек». Теперь найдите U8g2 и выберите «Установить». После установки библиотеки начните писать код для функций вольтметра. Обязательно включите библиотеку U8g2, прежде чем определять номера контактов, которые будут выдавать показания датчика в качестве аналогового выхода.

Затем определите номиналы резисторов, которые будут использоваться вместе с датчиком для расчета точного напряжения.

Теперь создайте функцию настройки, чтобы установить режим ввода для датчика в качестве входа, а также запустить интерфейс I2C с OLED вместе с последовательным портом для отладки и калибровки, если это необходимо.

После этого создайте функцию цикла для преобразования показаний датчика в напряжение. Также создайте код для отображения рассчитанного значения напряжения на OLED-экране.

Соединение

Загрузите код в Arduino и соедините компоненты, как показано на схеме ниже.

Тестирование

После подключения всех компонентов включите устройство с помощью батареи или USB и проверьте показания напряжения любой батареи или источника постоянного напряжения.

При успешном тестировании напряжения на печатной плате или любой цепи вы можете использовать этот вольтметр при проектировании любого электронного устройства. Просто убедитесь, что его положительная клемма подключена к источнику питания, а отрицательная клемма — к GND.

Поздравляю!! Теперь ваш портативный вольтметр размером с палец готов. Вы можете легко использовать его и носить с собой куда угодно.

Технические мелочи от доктора Ф.Б. / Цепь постоянного тока с использованием операционного усилителя｜декабрь 2021 г.

Доктор Ф.Б. Концепция в основном та же, но с развитием устройств наши проекты электроники, а также массовые производства значительно изменились, потому что нам не нужно делать сложную печатную плату, мы просто подключаем блок к схеме.

Рисунок 1. Блок-схема цифровых измерительных приборов

На рисунке 2 показана микросхема аналого-цифрового преобразователя ICL7136. Три блока, показанные на рисунке 1, встроены в микросхему. Он стал настолько универсальным, что также часто используется в наборах, таких как цифровой мультиметр для начинающих. Если вы хотите сделать печатную плату для микросхемы самостоятельно, вместо того, чтобы покупать комплект и обрабатывать корпус для изготовления цифрового измерительного прибора, это непросто, потому что микросхема имеет 40 контактов.

Рис. 2. Блок-схема аналого-цифрового преобразователя ICL7136

Миниатюрный цифровой вольтметр

Иногда нам нужно присоединить простой вольтметр к электронному устройству, которое мы изготавливаем. Полезен небольшой цифровой вольтметр, подобный показанному на рисунке 3. Аналоговый счетчик хорош, но требует места для установки и стоит недешево. Однако цена блока цифрового вольтметра невелика. Аналоговый измеритель зависит от точности и модели, но даже те, которые используются для электронных проектов, стоят от 15 до 20 долларов США и более каждый, а комплект цифрового мультиметра с использованием ICL7136 стоит около 15 долларов США за ЖК-дисплей с печатной платой. Вы можете получить мини-цифровые вольтметры в крупных магазинах по почте, например, примерно по 10 долларов США за 5 штук.

Существуют двухпроводные и трехпроводные типы мини-цифровых вольтметров, как показано на рисунке 3. Мне было любопытно, в чем разница, и я решил исследовать.

Рис. 3. 2-проводные и 3-проводные миницифровые вольтметры (сторона дисплея)

Рис. 4. 2-проводные и 3-проводные вольтметры (сторона деталей)

В чем разница между 2-проводными и 3-х проводные блоки?

Миниатюрный цифровой вольтметр прост в использовании. Давайте попробуем использовать два типа вольтметров. Во-первых, красный и черный провода обоих блоков подключаются к источнику питания постоянного тока. Подсоедините красный и черный провода к положительной и отрицательной клеммам источника питания постоянного тока соответственно. Желтый провод никуда не подключается. Затем подайте напряжение более 4 В, поскольку минимальное рабочее напряжение, при котором работает схема вольтметра, составляет 4 В, согласно ее спецификациям.

В этот момент 2-проводной вольтметр показывает на дисплее подаваемое напряжение постоянного тока. Трехпроводной вольтметр показывает на дисплее «000». Это связано с тем, что сигнал напряжения точки напряжения, которую вы хотите измерить, не подается на желтый провод. Поместите желтый щуп в точку напряжения, которую вы хотите измерить, и отобразится напряжение в этой точке. Другими словами, если вы объедините красный и желтый провода в 3-проводном типе, он будет работать так же, как и 2-проводной тип.

Рисунок 5. Связь между желтым проводом и цифровым дисплеем

В этом примере на левом синем дисплее отображается 13,2, а на правом синем дисплее отображается 13,1. Последняя цифра цифрового дисплея неточна, потому что одна цифра всегда округляется вверх или вниз. Это недостаток цифровых технологий.

Применение для 2-проводных и 3-проводных блоков вольтметра

Как показано на рис. 6, существует три возможных схемы подключения цифрового вольтметра. На рис. 7 показаны различные резисторы, установленные на универсальной печатной плате для эксперимента. На рисунке показано напряжение в каждой точке, измеренное цифровым мультиметром разной точности, при подаче 10 вольт на входные клеммы платы.

Рисунок 6. Примеры 2-проводного и 3-проводного подключения

Рисунок 7. Напряжение в каждой точке

На рисунке 7 показана схема, показанная на рисунке 6 (a), собранная из реальных деталей. Я подал 10 В на входные клеммы так, чтобы напряжение между точками (A) и (B) составляло 10 В. Затем я проверил напряжение между (B) и (C) на 3,3 кОм, как показано на рисунке 6 (b), с помощью цифровой мультиметр. Напряжение было 2,8 В. Я подключил 2-проводной цифровой вольтметр к точкам между (B) и (C), дисплей был темнее, чем обычно, но я мог прочитать отображаемые 2,8 В. Я снова измерил между (D) и (D) и (C). (E), а индикатор вольтметра вообще не загорался, поскольку входное напряжение составляло 0,82 В. На рис. 8 суммировано напряжение в каждой точке с помощью двухпроводного вольтметра.
