Правила соединения кабелей

«Знаете ли вы, как соединять кабели?» Положительный ответ на данный вопрос даст большинство мужчин. Однако если обратиться к фактам, то выяснится следующее: порядка 70 % ошибок, совершаемых при монтаже или ремонте электропроводки непрофессионалами, приходится именно на неправильное соединение проводов. В результате эти погрешности негативно влияют на эффективность работы электросети, а в некоторых случаях ставят под угрозу безопасность жильцов дома. Избежать риска оказаться в подобной ситуации поможет соблюдение ряда несложных правил, о которых и пойдет речь в нашей статье.

Совместимость токопроводящих жил

Для монтажа внутренних электропроводок применяют медные либо более дешевые алюминиевые кабели. Профильные специалисты настоятельно советуют использовать в доме провода из одного материала, но, к сожалению, на практике эта рекомендация трудновыполнима. Зачастую появляется необходимость компоновать кабели из различных металлов, поскольку заменить проводку полностью редко представляется возможным. Так вот, если данные металлы (медь и алюминий) соединить напрямую, то в местах их соприкосновения образуется гальваническая пара, и под воздействием тока начнется процесс электромеханической коррозии. Кроме того, алюминий на воздухе окисляется и теряет свои токопроводящие свойства, в свою очередь оксиды меди, как и медь, ток проводят хорошо, соответственно в местах таких соединений существенно увеличивается сопротивление. Как следствие, выделяется тепловая энергия, которая вызывает нагрев контакта и проводов, а условия для короткого замыкания становятся просто идеальными. Отсюда можно сделать вывод: непосредственное соединение токопроводящих жил из алюминия и меди категорически не допускается. Для этих целей следует применять специальные переходники, о которых мы расскажем ниже.

Варианты соединения кабелей

Необходимо учитывать, что каким бы надежным ни было соединение, всегда остается вероятность его повреждения. Поэтому, чтобы избежать в будущем необходимости вскрывать отделку в процессе поиска участка обрыва, при монтаже проводки придерживайтесь следующих рекомендаций:

• заделывайте в стены исключительно цельные провода;
• все соединения располагайте в распределительных коробках и оставляйте к ним свободный доступ.

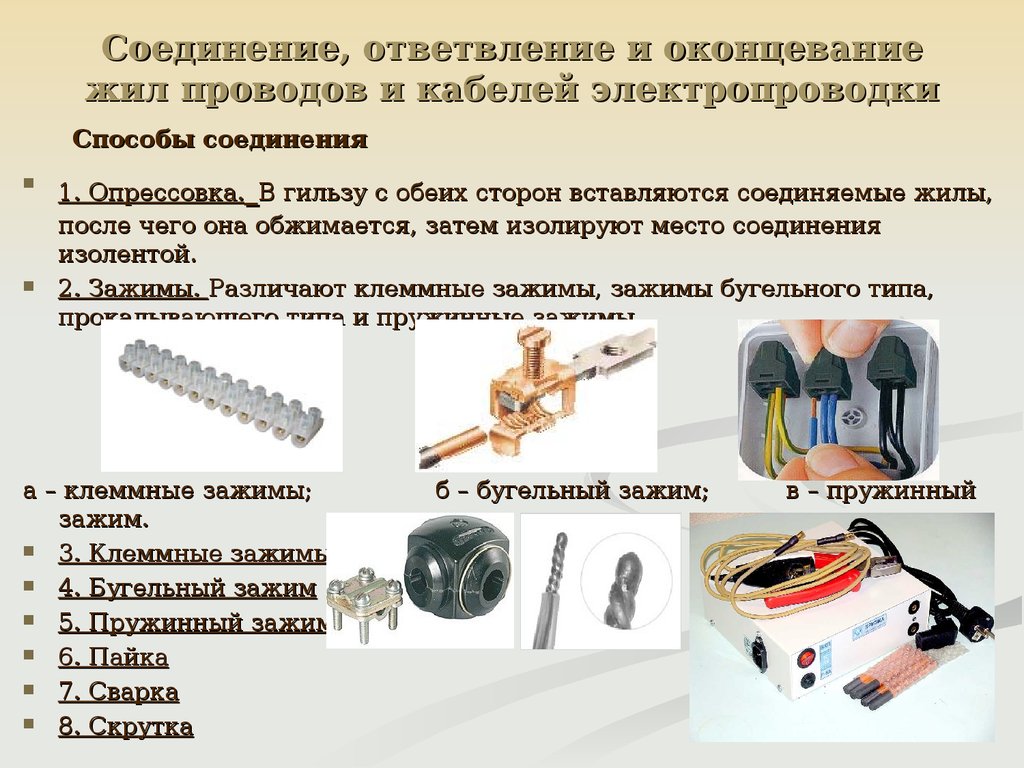

Существует несколько вариантов соединения проводов:

• скруткой;
• пайкой;
• кабельным зажимом;
• болтом;
• гильзой;
• винтовыми или самозажимными клеммниками.

Скрутка. Самый простой и экономичный вариант соединения проводов. Но вместе с тем он является и предельно небезопасным, поэтому его применение запрещено нормативным документом «Правила устройства электроустановок».

Пайка. Данный метод допускается нормативными актами и считается одним из самых надежных, но подходит он только для соединения жил из одинаковых металлов. Работы производятся паяльником с использованием флюса и припоев и требуют от исполнителя определенных навыков.

Кабельный зажим. Лучший способ, позволяющий присоединить ответвление к основному кабелю без нарушения целостности последнего. Кроме того, есть зажимы для стыковки жил из разных материалов, с помощью которых вы можете смело соединять алюминиевый и медный провода.

Гильза. Этот метод предусматривает соединение жил путем обжатия гильзой при помощи гидравлического пресса (для крупных сечений) либо пресс-клещей. В результате такой опрессовки получается качественное соединение.

Винтовые и самозажимные клеммники. Преимущество этих соединений — удобство, простота и скорость монтажа. В винтовых клеммниках кабели зажимаются винтами. Самозажимные клеммники оснащены пружинными зажимами, которые обеспечивают отличную фиксацию проводов. Посредством клеммников можно соединять провода из разных материалов.

Алюминий имеет так называемое свойство «текучести», поэтому, чтобы улучшить контакт, алюминиевые жилы в винтовых клеммниках следует периодически поджимать.



Независимо от вида выбранного соединения, всегда следует выполнять главное условие безопасности — токопроводящие жилы должны быть защищены от воздействий окружающей среды. Поврежденная изоляция и оголенные жилы являются причиной возгораний, поэтому не полагайтесь на «авось» и обязательно защищайте провода изолентой либо кабельными муфтами.

Способы соединения проводов и кабелей в электрике

Способы соединения проводов и кабелей

Содержание статьи:

• 1 Способы соединения проводов и кабелей
  • 1.1 Болтовое соединение проводов
• 2 Как соединить алюминиевый и медный провод

Еще не так давно основным способом соединения электрических проводов была скрутка, которая не отличалась надежностью и долговечностью в использовании. К тому же, при работе с алюминиевым и медным проводом, скрутка остается одним из самых небезопасных способов соединения.

Имея различное сопротивление, медный и алюминиевый провод при скрутке сильно нагревается, что грозит возникновением пожара. Кроме того, медь и алюминий быстро окисляются, поэтому назвать скрутку долговечным и безопасным соединением, нельзя.

Да и к тому же, на сегодняшнее время существуют более современные способы соединения электрических проводов. В магазинах и на рынке можно приобрести специальные быстрозажимные клеммы для соединения кабелей, ну а можно использовать и другие, не менее популярные варианты.

О том, какие виды соединения проводов бывают, и какие из них самые безопасные, читайте в строительном журнале samastroyka.ru.

Способы соединения проводов и кабелей

На сегодняшнее время существует достаточно много способов соединить провода вместе. Можно обеспечить достаточно надежное соединение и кабелям из различных металлов, например, из алюминия и меди. Рассмотрим самые популярные виды соединения кабелей и проводов, которые успешно применяются как профессиональными электриками, так и обычными мастерами.

Пайка — пожалуй, один из самых надежных и безопасных способов соединения проводов в электрике. Пайка обеспечивает максимально устойчивое соединение, сопротивление которого близко к сопротивлению проводников. Вследствие этого, место пайки практически не нагревается, оно обеспечивает хороший контакт и отличную электропроводность. К сожалению, пайка проводов возможно не во всех случаях, и тогда приходится прибегать к различным другим способам соединения электрических кабелей.

Клеммы — клеммное соединение проводов считается одним из самых современных на сегодняшний день. Это очень простой, но эффективный способ соединить два провода вместе, зажав их специальным зажимом или болтами в корпусе клеммы. Диаметр клеммной колодки может быть различным, поэтому её, как правило, хватает с лихвой для осуществления стандартных мероприятий связанных с монтажом электропроводки.

Следует заметить, что существуют различные виды клемм для соединения проводов. Особой популярностью пользуются самозажимные клеммники WAGO. Они дают возможность быстрого соединения кабелей сечением до 3 мм², выдерживая при этом, достаточно большие токи, до 24 А. Это самый быстрой способ соединения проводов и кабелей, который получил сегодня наибольшее применение в электрике.

Болтовое соединение проводов

Простой и эффективный способ соединить два провода, причем они могут быть выполнены из разных металлов, меди и алюминия, например. При болтовом соединении проводов, место контакта не нагревается, не окисляется, и не поддаётся коррозии, если оно надежно защищено от внешних отрицательных факторов.

Чтобы соединить два провода данным способом, потребуется всего один болт, четыре шайбы и две гайки. Провода, чтобы они не соприкасались и не окислялись, во время болтового соединения разделяются шайбами. В конце, чтобы укрепить и увеличить надежность, соединение притягивается двумя гайками, одна из которой служит в качестве контргайки от раскручивания.

Как соединить алюминиевый и медный провод

Скрутку при соединении алюминиевого и медного провода использовать не рекомендуется по целому ряду серьезных причин. Во-первых, такое соединение будет сильно нагреваться, что грозит возгоранием, во-вторых, оно будет окисляться, что в итоге приведёт к потере контакта.

Для соединения алюминиевых проводов с медными, наилучшим вариантом считаются клеммы, зажимы или рассмотренный выше, болтовой способ соединения. При этом существует одно главное правило, медный и алюминиевый кабель, не должны соприкасаться в процессе эксплуатации: для этих целей, как раз и служит болт, клемма или другое приспособление.

Не менее эффективно себя показали в работе при соединении медных и алюминиевых проводов вместе — обжимные гильзы. Причем их можно сделать и своими руками, например из кондиционерных трубок. Обрезав трубки, длиной по 3-5 см, в них вставляют с двух сторон зачищенные концы проводов, после чего они обжимаются с помощью пассатижей.

Оценить статью и поделиться ссылкой:

18 типов компьютерных разъемов и кабелей (с иллюстрациями)

Добро пожаловать в руководство для начинающих и список типов компьютерных разъемов и кабелей. За долгие годы компьютерной истории было изобретено и заново изобретено множество различных типов кабелей. В наши дни существует так много типов кабелей, что новичок полностью потеряется в технических джунглях. Только какой разъем какой? Читай дальше что бы узнать!

СОДЕРЖАНИЕ

Основы	Дисплей	Устройства
Аудио	Сеть	Мощность
Полезные биты	Конец



ОСНОВНЫЕ СВЕДЕНИЯ О КАБЕЛЯХ

Прежде чем перейти к типам кабелей, давайте начнем с некоторой базовой тривиальной информации, которая может оказаться полезной.

СТАНДАРТЫ КАБЕЛЕЙ

Компьютерные кабели не являются случайными кусками электрических проводов, мы обычно идентифицируем кабели и разъемы, используя «странные номера», такие как RJ45 и IEC 60320. Не нужно путать, это просто стандартные коды по различные международные организации. Это те немногие, о которых вы должны знать:

• IEEE – Институт инженеров по электротехнике и электронике
• USB IF – рубеж внедрения USB
• RJ – Зарегистрированный разъем
• МЭК – Международная электротехническая комиссия

МУЖЧИНА-ЖЕНЩИНА

В мире коннекторов тоже есть «пол».

• «Вилка» относится к стороне разъема с контактами.
• В то время как «мама» относится к стороне гнезда.

Ага… Это что-то по-взрослому.



КАБЕЛИ ДИСПЛЕЯ

Теперь, когда мы закончили с основами, давайте перейдем к кабелям дисплея и разъемам.

1) ВИДЕОГРАФИЧЕСКИЙ МАСШТАБ (VGA)

Это один из старых разъемов дисплея, также называемый «аналоговым видеоразъемом». Раньше это было повсюду в настольных компьютерах и ноутбуках, но разъем VGA уже не мог догнать передовые видеотехнологии. Его заменили разъемы DVI и HDMI.

2) ЦИФРОВОЙ ВИЗУАЛЬНЫЙ ИНТЕРФЕЙС (DVI)

Из-за потребности в кабеле, способном обрабатывать больше видеоданных, разъем DVI заменил VGA. Какое-то время это был «мейнстримный видеоразъем», пока не начался бум на рынке мобильных устройств. Люди быстро поняли, что размер разъема DVI не подходит для мобильных устройств, и вскоре его заменили разъемы HDMI и портов дисплея.

3) МУЛЬТИМЕДИЙНЫЙ ИНТЕРФЕЙС ВЫСОКОГО РАЗРЕШЕНИЯ (HDMI)

Это «обычный Джо», который вы видите повсюду в наши дни, и он поставляется в различных размерах, чтобы удовлетворить потребности различных устройств на рынке. В частности, наиболее распространены 3 из них:

• HDMI Тип A : полноразмерный HDMI, используется на настольных компьютерах и некоторых ноутбуках.
• Mini HDMI Type C : для небольших планшетов и ультрабуков.
• Micro HDMI, тип D : для мобильных устройств.

4) DISPLAYPORT

Вы можете назвать это «преемником кабелей DVI» с гораздо меньшей площадью основания, гораздо более подходящей для мобильных устройств. Но просто тривиально, порт дисплея и кабели HDMI передают как видео, так и аудиосигналы; С технической точки зрения они относятся не к категории «чистых видеокабелей», а к категории «аудио-визуальных кабелей».



КАБЕЛИ ДЛЯ УСТРОЙСТВ

Далее мы переходим к одной из самых запутанных частей компьютерных разъемов — множеству устройств и разных разъемов.

5) ПАРАЛЛЕЛЬНЫЙ

Когда-то в каменном веке компьютеров мы подключали принтеры к компьютерам с помощью этих параллельных кабелей. Они сконструированы как танки и даже не сдвинутся с места, если за них сильно дернуть. Конечно, они не могли обрабатывать большие объемы данных достаточно быстро и были полностью выведены из эксплуатации.

6) ПОСЛЕДОВАТЕЛЬНЫЙ

Последовательные разъемы являются родственниками параллельных разъемов. Как некоторые из вас могли заметить, да, это предки USB.

7) ПЕРСОНАЛЬНАЯ СИСТЕМА/2 (PS/2)

Они изобретены IBM для своей линейки компьютеров под названием Personal System для подключения клавиатуры и мыши. Это оказалось хорошей идеей, было принято многими другими производителями и стало стандартом де-факто — до тех пор, пока USB не взял верх.

8) УНИВЕРСАЛЬНАЯ ПОСЛЕДОВАТЕЛЬНАЯ ШИНА (USB)

Я не думаю, что USB нуждается в объяснении, USB-устройства в наши дни повсюду. Но что вам действительно нужно знать, так это то, что существует так много типов USB, что это довольно запутанно.

• USB 1.0, 2.0 и 3.0 — это версии USB, и каждая более поздняя версия USB просто поддерживает более высокую скорость передачи данных.
• USB 3.1 и 3.2 — по-прежнему USB 3. Но обеспечивает более быструю передачу данных, а также способен выдерживать большую мощность для быстрой зарядки.
• USB Type A — обычный разъем Joe USB, который вы видите повсюду.
• Тип B USB — разъем «квадратного типа», который обычно используется для принтеров.
• Mini и micro USB Type B — используются для мобильных устройств, таких как смартфоны, планшеты и цифровые камеры.
• Тип C — также используется для мобильных устройств, но является обратимым. т.е. Направления нет, и вы можете подключить его прямо или наоборот.

9) FIREWIRE (IEEE 1394)

FireWire — это так называемая ранняя версия USB от Apple, но она несовместима с USB-устройствами. Хотя для FireWire было создано несколько гаджетов, он никогда не был слишком популярен и был затмлен USB.

10) THUNDERBOLT

Вслед за не очень популярным FireWire, Thunderbolt является преемником с изюминкой.

• Thunderbolt 1 и 2 — используется большая часть технологий DisplayPort. Порт Thunderbolt является универсальным, его можно использовать как для подключения устройств, так и для вывода видео.
• Thunderbolt 3 — Если вы не можете их выиграть, присоединяйтесь к ним. Apple, наконец, сломалась под давлением, это в значительной степени порт USB Type-C с возможностью вывода видео.

11) LIGHTNING

Lightning — это разъем последнего поколения для iPhone/iPad, предназначенный только для устройств Apple. Ну, некая недоеденная фруктовая компания определенно не любит общепринятые стандарты.



АУДИОКАБЕЛИ

Теперь аудиокабели, которые, кажется, единственные, которые не сильно изменились со старых времен.

12) АУДИОРАЗЪЕМ 3,5 ММ

Это еще один тип, который можно увидеть повсюду, но обратите внимание на количество черных полос на разъемах.

• Разъем с 2 черными полосами называется 3-контактным разъемом.
• В то время как разъем с 3 полосами называется 4-контактным разъемом.

Эта дополнительная стойка предназначена для поддержки дополнительного микрофона на наушниках. Так что да, просто знайте, что они разные.

13) ОПТИЧЕСКИЙ АУДИОКАБЕЛЬ

В отличие от традиционных медных проводов, этот использует свет для передачи данных и поэтому называется «оптическим волокном». Хотя это дорого, причина, по которой некоторые люди могут выбрать оптическое волокно, заключается в том, что медные провода имеют тенденцию создавать шум (статический звук).

Световые сигналы не создают шума, благодаря чему звук становится чище. Только не смотрите на концы оптоволоконного кабеля, некоторые могут использовать лазеры и могут ослепить людей.



СЕТЕВЫЕ КАБЕЛИ

Сетевые кабели также не сильно изменились со старых времен, может быть, это потому, что большая часть их стала беспроводной…

14) ETHERNET

Возможно, вы видели это при подключении беспроводного маршрутизатора к модему. Да, в старые времена, когда у нас не было беспроводной связи, это то, что мы использовали для подключения ПК к маршрутизатору. Для вас, ребята, которые хотят выглядеть настоящими инженерами: стандарт Ethernet — IEEE 802.3, а разъем — RJ45.

P.S. Существуют кабели Ethernet категории 5, категории 6, категории 7 и категории 8. Разница заключается в поддерживаемой полосе пропускания… Если вы не уверены, купите новейшие кабели Cat 8, они технически обратно совместимы.

15) ТЕЛЕФОН

Ну, вы должны знать это по вашему домашнему телефону, и он также подключен к принтерам AIO для отправки факсов. Назовите это RJ11, если люди хотят получить техническую информацию.

16) ВОЛОКОННО-ОПТИЧЕСКИЙ КАБЕЛЬ

Когда дело доходит до более быстрого Интернета. Электричество и свет — две самые быстрые вещи, которые мы используем для передачи данных. Но, к сожалению, медные провода достигают технических ограничений для передачи данных. Новые поколения «серьезных сетевых устройств» склонны использовать оптоволоконные кабели для сверхбыстрой передачи данных.



КАБЕЛИ ПИТАНИЯ

В этом заключительном разделе мы пройдем через настоящее выживание во времени – шнуры питания, которые никогда не менялись с… вечности.

17) КАБЕЛИ ПИТАНИЯ

Шнуры питания компьютера соответствуют стандартам IEC, как и почти все другие наши бытовые приборы. Вот 3 распространенных разъема питания, которые вы видите в компьютерах:

• IEC 60320 C13 и C14 : Стандартный разъем для настольных компьютеров. Также известен как «вилка для чайника», потому что он выглядит так же, как тот, который мы используем для электрических чайников.
• МЭК 60320 C5 и C6:  Это стандартная вилка для зарядных устройств большинства ноутбуков, также известная как «клеверный лист».
• IEC 60320 C7 & C8: Еще одна стандартная вилка для зарядных устройств ноутбуков и даже некоторых колонок.

18) ДОМКРАТ ДЛЯ БОЧКИ постоянного тока

Обычный Джо, который вы видите повсюду в мире электроники… Но обратите внимание – несмотря на то, что они выглядят одинаково, на самом деле они бывают разных диаметров.

ССЫЛКИ И ССЫЛКИ

• 16 типов компьютерных портов и их функции — Electronics Hub
• Типы и описания компьютерных кабелей — HardSoft
• Различные типы компьютерных разъемов — IK Studies

КОНЕЦ

Спасибо за внимание, мы подошли к концу этого руководства. Я надеюсь, что это помогло вам лучше понять различные коннекторы, и если у вас есть чем поделиться с этим руководством, не стесняйтесь комментировать ниже. Удачи и да прибудет с вами цифровая сила.

Знать различные разъемы, используемые в

Кабельный разъем обеспечивает физическое соединение между двумя устройствами для выполнения множества различных функций. К ним относятся подключение аппаратных устройств через кабель ПК, сетевое подключение через сетевой кабель и аудио/видеоустройства к системе через аудио/видео кабель. Этот пост в блоге посвящен различным типам кабельных разъемов , чтобы понять, какой кабель подойдет вам.

Содержание

• Терминология кабельных разъемов
  • • ПИНАЛ:
• разъемы для кабелей дисплея
• Разъемы для устройства
• • Firewire (IEEE 1394):
  • Firewire (IEEE 1394):
• Firewire (IEEE 1394):

• . Кабели питания
• Типы кабельных разъемов: Разъемы для сетевых кабелей
  • • Т-образные разъемы:
    • Разъемы RJ-45:
    • Типы кабельных разъемов: Разъемы универсальной последовательной шины (USB):
• Типы кабельных разъемов: Разъемы для ленточного кабеля
• Заключение

Терминология кабельных разъемов

Пол: штыревой или гнездовой разъем на основе этого поведения Вы можете классифицировать разъем как штыревой или гнездовой на основе этого поведения . Если он попадает внутрь, это мужчина и женщина, если он подключен. Однако иногда разъем может выглядеть как «мама», но на самом деле это «папа».

Полярность: Полярность относится к ориентации соединения разъема. Большинство разъемов подключаются только в одном направлении. Эта функция позволяет избежать неправильного присоединения к соединителю. Такие разъемы можно назвать поляризованными или ключевыми.

Контактное лицо: Металлические детали, обеспечивающие электрическое соединение, представляют собой контакты. Это рабочие детали разъема, и если эти детали окислятся или загрязнятся, разъемы могут работать некорректно.

Шаг:

Некоторые разъемы имеют ряд контактов, расположенных в повторяющемся порядке. Здесь шаг относится к расстоянию между центром одного касания и центром следующего контакта. Итак, если вы знаете правильный размер шага, вы можете найти подходящие ответные разъемы.

Циклы сопряжения: При подключении и отключении разъема он со временем изнашивается. Цикл сопряжения относится к однократному подключению и отключению разъема. Все соединители поставляются с ограниченным числом циклов сопряжения; однако их количество варьируется. Например, кабель USB может иметь циклы сопряжения до десятков тысяч, в то время как межплатные разъемы в бытовой электронике имеют циклы сопряжения, ограниченные 10-15. Всегда выбирайте разъем с хорошим сроком службы для ваших приложений.

Крепление: Крепление соединителя может относиться к разным вещам:

• Во-первых, как вы монтируете соединители, например, свободно висит, монтируется на плату или на панель.
• Во-вторых, угол разъема с его креплением, например прямой или под прямым углом.
• В-третьих, тип механического крепления, например пайка, отверстие или поверхностный монтаж.

Компенсатор натяжения: При подключении разъема к плате или кабелю установленные электрические соединения довольно хрупкие. Таким образом, это помогло бы передать силу другому объекту для прочного соединения.

Разъемы для кабелей дисплея

Видеокабель: Эти старые разъемы дисплея также известны под названием аналоговых видеоразъемов. Раньше эти разъемы использовались в ноутбуках и настольных компьютерах, но теперь их заменяют DVI и HDMI.

Цифровой визуальный интерфейс или DVI: разъем DVI может обрабатывать более обширные видеоданные, чем кабель VGA. До появления мобильного рынка это был основной видеоразъем. Однако он не подходил для мобильных устройств.

Мультимедийный интерфейс высокой четкости: Наиболее распространенные кабели доступны в разных размерах для разных устройств. Три распространенных типа:

• HDMI Тип A: эти полноразмерные HDMI подходят для ноутбуков и настольных компьютеров
• Mini HDMI Тип C: идеально подходят для небольших планшетов и ноутбуков
• Micro HDMI Тип D: Подходит для мобильных устройств.

Разъемы для кабелей устройств

Параллельный: Эти кабели, которые уже давно выведены из употребления, использовались для подключения компьютеров к принтерам. Это были довольно прочные кабели, но сейчас они не используются.

Серийный номер: Они аналогичны параллельным разъемам или предшественникам USB-кабелей.

Personal System/2 (PS/2): IBM изобрела эти кабели для своей системы (линейка компьютеров IBM). Раньше люди использовали их для подключения клавиатуры и мыши. Пока USB не захватил рынок, это были стандартные кабели.

Универсальная последовательная шина (USB): В настоящее время каждое используемое вами устройство является устройством USB, и для этих устройств необходимо использовать кабель USB. Они бывают разных типов:

Изображение: разъемы USB

• USB 1.0, 2.0 и 3.0: это разные версии кабелей USB. С каждой более поздней версией кабель поддерживал высокую скорость передачи данных.
• USB 3.1 и 3.2: Эти кабели обеспечивают быструю передачу данных и могут выдерживать большую мощность для быстрой зарядки вашего устройства.
• USB Type-A: Это стандартный разъем USB, который есть в каждом устройстве.
• USB тип B: Эти кабели квадратные, и вы можете использовать их для принтеров.
• USB-кабели типа Mini и Micro B: эти кабели можно использовать для различных мобильных устройств, таких как цифровые камеры, смартфоны и планшеты.
• USB-кабели Тип C : двусторонние кабели, используемые для мобильных устройств. Вы можете подключить их с любой стороны.

Firewire (IEEE 1394):

Это ранняя версия Apple USB, но не поддерживает USB-устройства. Хотя он поддерживает несколько устройств, этого кабеля больше не существует.

Thunderbolt: Это преемник FireWire с другими функциями.

• Thunderbolt 1 и 2: он работал по технологии DisplayPort и мог подключать устройства и выводить видео.
• Thunderbolt 3: порт Apple USB Type-C имеет возможность вывода видео.

Lightning: Специально разработан только для устройств Apple, это новейшее устройство среди устройств iPad и iPhone.

Разъемы для аудиокабелей

Аудиоразъем 3,5 мм: Это самые распространенные кабели, которые вы видите каждый день. Эти разъемы имеют черные полосы. Если есть две черные полосы, это 3-контактный разъем, а разъем с тремя черными линиями — 4-контактный разъем. Эта дополнительная полоска на 4-контактном разъеме указывает на наличие дополнительного микрофона на наушниках или наушниках.

Оптоволоконный аудиокабель: Волоконно-оптические кабели используют свет для передачи данных. Эти кабели имеют преимущество перед медными кабелями, потому что они не создают никакого звука, и, таким образом, вы получаете чистый звук.

Изображение: волоконно-оптические разъемы

Типы кабельных разъемов: разъемы для силовых кабелей

цилиндрические разъемы: Вы можете найти их в дешевой бытовой электронике, которая подключается к стене через сетевой адаптер переменного тока. Поскольку настенные адаптеры доступны с различной мощностью и напряжением, разъемы Barrel стали обычным явлением для подключения питания к небольшим устройствам.

Разъемы Molex : Многие оптические приводы, жесткие диски и другие периферийные устройства получают питание через разъемы Molex. Если быть точным, это Molex серии 89.81, разработанный компанией Molex. Эти разъемы могут выдерживать высокие токи до 11 ампер на контакт. Таким образом, для проектов, требующих большой мощности, таких как 3D-принтер или станок с ЧПУ, вы можете использовать блок питания ПК и подключать системные схемы через эти разъемы.

На конце кабеля имеется гнездовая часть, которая вставляется в пластиковую оболочку, окружающую штыри штекерного разъема. Эти соединители обеспечивают очень плотное соединение и, таким образом, не подходят для систем, в которых вы часто подключаете и отключаете.

Разъемы IEC: Разъемы IEC представляют собой разъемы IEC 603201 C14 (вилка) и C13 (гнездо). Они используются исключительно для питания переменного тока.

Разъем JST: Разработанный японской компанией JST специальный разъем JST диаметром 2,0 мм представляет собой двухпозиционный поляризованный разъем серии PH. Разъемы JST имеют ряд преимуществ, таких как:

• Во-первых, они долговечны и компактны.
• Во-вторых, нельзя подключать эти разъемы наоборот
• В-третьих, их трудно отсоединить (для многих это может быть недостатком)

Типы кабельных разъемов: Разъемы для сетевых кабелей

Изображение: сетевые кабели

Штекерные разъемы : или женский. С помощью этих разъемов можно увеличить длину кабеля. В зависимости от типа соединяемых кабелей существуют два типа цилиндрических разъемов:

• Корпуса BNC — это разъемы для коаксиальных кабелей
• Соединители/соединители Ethernet LAN, которые соединяют кабели STP и UTP.

Цилиндрические разъемы не увеличивают силу сигнала. Убедитесь, что даже после соединения длина кабеля не превышает максимально допустимого размера.

Изображение: разъемы коаксиального кабеля

Разъемы F: Разъем F необходим для подключения коаксиального кабеля к любому устройству. P люди используют разъемы F для установки устройств домашней сети, таких как камеры видеонаблюдения, кабельный интернет или спутниковое телевидение.

Клеммные соединители: Когда электрический сигнал проходит по коаксиальному кабелю через устройство, он проходит по всей длине линии. Если в конце линии есть любое другое устройство, устройство получает сигнал. Однако, если на другом конце нет устройства, знаки отскочат назад. Вы можете подключить другой конец кабеля с помощью разъемов-терминаторов, чтобы избежать этих отражающихся сигналов.

Т-образные разъемы:

Т-образный разъем устанавливает точку подключения на коаксиальном кабеле для подключения к устройству.

Разъемы RJ-11: Эти разъемы могут иметь шесть маленьких контактов. В ход идут 2 или 4 контакта, как в телефонных соединениях; вы используете только два контакта, а в DSL-соединении вы используете четыре контакта. Верхняя часть соединителя имеет пластиковый фланец, который обеспечивает надежное соединение.

Разъемы RJ-45 :

Они аналогичны разъемам RJ11, но имеют восемь контактов и более обширны. Вы можете использовать их с кабелями STP или UTP, а в некоторых устройствах используются только четыре контакта, в то время как современные устройства используют все восемь контактов для высокоскоростной передачи данных.

Разъемы DB-9 (RS-232) : Если вы хотите подключить устройство через последовательный порт, вам потребуются разъемы DB-9 или RS 232. Имея девять контактов и оба пола, эти разъемы помогают последовательной связи. Вы можете соединить одну сторону с DB-9, а другую сторону кабеля с любым другим типом разъема.

Типы кабельных разъемов: разъемы универсальной последовательной шины (USB) :

Все современные компьютеры и устройства, которые вы подключаете к системе, имеют порт USB, например, принтеры, сетевые карты, клавиатуры, сканеры, цифровые камеры, мобильные телефоны , мыши и флешки.

Разъемы USB могут поддерживать последовательное подключение 127 устройств. Вы можете подключить USB-устройство к компьютеру с помощью различных USB-кабелей.

Разъемы с прямым наконечником (ST) : Обычно используются с кабелями MMF, эти разъемы также можно назвать байонетными разъемами. Разъем ST имеет удлиненный наконечник, который вдавливает разъем в оконечное устройство. Затем он поворачивается, чтобы зафиксировать его полуповоротным штыковым замком.

Разъемы SC: Разъем SC вставляется в оконечное устройство для блокировки. Было бы лучше, если бы ты оттянул его назад. Я работаю с толкающим и тянущим механизмом. Другие его названия: абонентские соединители, квадратные соединители и стандартные соединители.

Соединители LC: Соединители LC или соединители Lucent образуют надежное соединение с фланцем наверху. Вы можете вставить этот разъем в оконечное устройство для подключения. Снимите его, нажмите на выступ разъема и потяните его назад.

Соединители MTRJ : Этот соединитель имеет две жилы волокна: передающую и приемную.
