Сетевой фильтр – последний барьер в импульсном источнике питания

При использовании импульсного источника питания на его первичной стороне возникают кондуктивные помехи, которые проникают в питающую сеть и могут привести к сбоям другого оборудования, подключенного к этой же сети. Они могут наводиться на оборудование, которое получает питание от этой сети. Сетевые фильтры, подавляющие генерируемые радиопомехи, можно легко разработать с использованием пассивных компонентов, например сетевых дросселей с компенсацией токов утечки и конденсаторов X/Y. В статье описывается разработка однофазного сетевого фильтра.

Паразитные токи на входе импульсного источника питания

Паразитные токи создают падение напряжения радиопомех на компонентах электрической цепи. На рисунке 1 показано, как протекают эти токи в импульсном источнике питания.

Рис. 1. Паразитные токи на входе импульсного источника питания

Активная составляющая высокочастотного тока iDM протекает через первичную цепь источника питания. Частота этого тока равна рабочей частоте импульсного регулятора, что приводит к появлению дифференциальной помехи. Из-за быстрых коммутационных процессов в полупроводниковых компонентах (как правило, в MOSFET), возникают высокочастотные колебания и паразитные эффекты. Дифференциальный ток протекает со стороны сети электропитания L через выпрямительный мост и по первичной обмотке изолирующего трансформатора, MOSFET и нейтральному проводнику возвращается в сеть. Ключ установлен на охлаждающий его радиатор, подключенный к защитному земляному проводнику РЕ.

Возникшая емкостная связь между радиатором и стоком ключа приводит к появлению синфазной помехи. Синфазный ток iCM возвращается по заземляющей линии РЕ на вход импульсного источника питания, где снова через паразитную емкость создает помехи в линии L и нейтральной линии N. Ток iCM протекает по обеим линиям сетевого питания и выпрямительный мост, где снова наводит помеху на заземляющую линию РЕ из-за паразитной связи с радиатором.



Расчетный спектр шума

Выпрямленное сетевое напряжение прикладывается к участку сток–исток. Пиковый уровень этого напряжения определяется следующим образом:

VP = 230 В • √2 = 325 В.

В рассматриваемом случае используется импульсный источник тока с частотой 100 кГц. На этой частоте синхросигналы следуют с интервалом 10 мкс, а их длительность составляет 2 мкс. Следовательно, коэффициент заполнения:

Исходя из того, что импульсы тока через выпрямительный мост имеют трапециевидную форму, можно приблизительно определить спектр ЭМС в отсутствие сетевого фильтра и без преобразования Фурье. Сначала установим первую угловую точку для спектральной плотности амплитуды.

Первая частота среза, ограничивающая спектральную плотность амплитуды, определяется следующим образом:

FCO1 = nCO1 • fCLK = 1,592 • 100 кГц = 159,2 кГц.

Таким образом, можно определить амплитуду первой гармоники:

Предположив, что емкость паразитной связи CP между импульсным источником питания и заземлением равна 20 пФ, можно установить величину синфазного тока первой гармоники ICM1:

Напряжение радиопомехи VCM измеряется с помощью эквивалента цепи (LISN) и приемника для измерения ЭМС.  Поскольку входной импеданс измерительного приемника величиной 50 Ом включен параллельно выходному импедансу эквивалента цепи 50 Ом, суммарный импеданс Z соединения равен 25 Ом. Рассчитаем измеряемое напряжение радиопомехи VCM:

VCM = Z ∙ ICM1 = 25 Ом ∙ 2,6 мА = 0,065 В.

В единицах дБмкВ получаем:

Расчеты показывают, что возможно появление больших радиопомех. Для оценки их уровня можно воспользоваться, например, стандартом EN 55022. В диапазоне частот 0,15–0,5 МГц этот стандарт определяет допустимый квазипиковый уровень помех в пределах 66–56 дБмкВ. На рисунке 2 представлен результат измерения напряжения кондуктивной радиопомехи импульсного источника питания в отсутствие сетевого фильтра. Очевидно, что в данном случае без фильтра не обойтись.

Рис. 2. Напряжение радиопомехи в импульсном источнике питания без сетевого фильтра



Проектирование сетевого фильтра

На рисунке 3 представлена схема простого однофазного сетевого фильтра. Компания Würth Elektronik выпускает разные модели сетевых дросселей, в т. ч. серии WE-CMB, для реализации сетевых фильтров. Как правило, дроссель состоит из кольцевого марганцево‑цинкового сердечника с двумя раздельными обмотками, намотанными в противоположных направлениях.

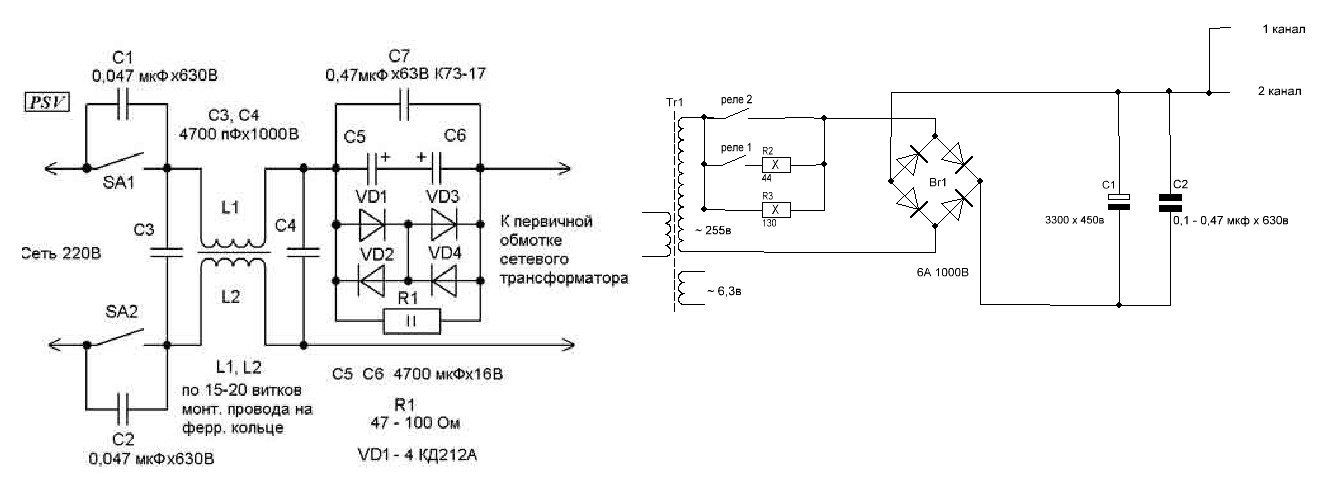

Рис. 3. Однофазный сетевой фильтр

На рисунке 4 показан внешний вид дросселя WE-CMB. В этом случае он работает как катушка фильтра, которая противодействует току, уменьшая его амплитуду. Необходимо выбрать синфазный дроссель с как можно меньшей собственной резонансной частотой (СРЧ) в диапазоне самых низких частот, т. к. в рассматриваемом случае используется источник питания с очень низкой частотой импульсов. Выбор минимально возможной СРЧ обеспечивает хорошее подавление сигнала в диапазоне нижних частот.

Рис. 4. Внешний вид дросселя WE-CMB

На рисунке 5 представлена характеристика дросселя WE-CMB размером XS с индуктивностью 39 мГн в 50‑Ом системе.

Характеристики подавления помех в синфазном и дифференциальном режимах отличаются друг от друга (см. рис. 5). В синфазном режиме максимальная величина подавления сетевым дросселем WE-CMB достигается на частоте 150 кГц. Однако с дальнейшим увеличением частоты подавление ослабевает. Возникает необходимость в использовании конденсаторов X и Y, поскольку помеху следует подавлять до частоты 30 МГц. Конденсатор Х устанавливается до и после сетевого фильтра для блокирования дифференциальных помех со стороны сети и импульсного источника питания. Индуктивность рассеяния дросселя WE-CMB вкупе с конденсатором Х образует фильтр низкой частоты, который уменьшает дифференциальные помехи и последующие синфазные помехи.

Рис. 5. Характеристика подавления помех дросселем WE-CMB XS

В рассматриваемом случае были выбраны два конденсатора Х емкостью по 330 нФ. Их собственная резонансная частота составляет около 2 МГц.

Из соображений безопасности резистор следует установить на стороне электрической сети параллельно конденсатору Х, который будет разряжаться после отсоединения источника питания от сети. Перед сетевым фильтром также устанавливается варистор, чтобы закоротить перенапряжение в переходном процессе. С этой задачей успешно справятся дисковые варисторы серии WE-VD от Würth Elektronik. Для защиты от перегрузок перед варистором устанавливается плавкий предохранитель. Защита срабатывает в случае короткого замыкания варистора. Конденсаторы Y применяются для последующего подавления синфазных помех. В сочетании с дросселем WE-CMB они определяют частоту среза f0 в соответствии с уравнением «Томсона»:

Чтобы уровень помех был ниже допустимого 66 дБмкВ (при 150 кГц), требуется обеспечить подавление величиной 40 дБ, что соответствует двум декадам в логарифмическом представлении. Для расчета емкости конденсатора Y используется преобразованное уравнение колебаний:

Поскольку требуются два конденсатора Y, расчетное значение делится пополам. Эти конденсаторы позволяют вернуть синфазную помеху от импульсного источника питания к заземлению. В зависимости от типа устройства допускается, чтобы ток утечки был в диапазоне 0,25–3,5 мА, а емкость не превышала 4,7 нФ. С учетом этих требований выбираются два конденсатора Y с номинальным значением емкости из ряда E12 и емкостью 2,2 нФ. На рисунке 6 представлен результат измерения схемы при использовании такого сетевого фильтра.

Рис. 6. Напряжение радиопомехи при использовании сетевого фильтра

Использование сетевого фильтра с расчетными параметрами позволяет успешно пройти испытания на подавление напряжения помехи. Разность между соответствующими предельными значениями помехи и результатами измерений квазипиковых и средних значений на частоте 150 кГц превышает 10 дБ. Эта величина значительно возрастает в остальной части отведенного диапазона.



Оптимизация сетевого фильтра

Чтобы в еще больше мере обеспечить подавление помехи в диапазоне нижних частот, можно заменить два конденсатора Х емкостью 330 нФ двумя конденсаторами Х емкостью 1,5 мкФ. На рисунке 7 представлены результаты измерения схемы с оптимизированным сетевым фильтром.

Рис. 7. Напряжение радиопомехи в схеме с оптимизированным сетевым фильтром

В результате изменения емкости конденсаторов напряжение радиопомехи в диапазоне нижних частот уменьшилось приблизительно на 15 дБ, что увеличило отношение сигнала к шуму.



Использование сетевого фильтра без дросселя

Часто на начальных этапах проектирования возникает соблазн обойтись без синфазного дросселя, задействовав только конденсаторы Х и Y. Однако такой подход не соответствует принципу использования сетевого фильтра для нейтрализации тока помехи с помощью элемента фильтра с большим импедансом. На рисунке 8 представлены результаты измерения напряжения радиопомехи в схеме с тем же фильтром, но без синфазного дросселя.

Рис. 8. Напряжение радиопомехи в схеме с сетевым фильтром без дросселя WE-CMB

Как и ожидалось, в отсутствие сетевого дросселя WE-CMB радиопомехи в диапазоне нижних частот в значительной мере увеличиваются. На 200 кГц квазипиковое значение уровня помех составляет около 78 дБмкВ, а средняя величина – 60 дБмкВ. Результаты измерений квазипиковых и средних значений показывают, что уровень помех превышает допустимый до частоты 600 кГц. Таким образом, использование сетевого фильтра без дросселя недопустимо.



Дополнительный дифференциальный фильтр

Если дросселя WE-CMB и конденсаторов Х недостаточно для подавления дифференциальной помехи, используется дополнительный дифференциальный фильтр, состоящий из двух последовательно соединенных катушек. На рисунке 9 показана схема такого сетевого фильтра.

Рис. 9. Сетевой фильтр с дросселем WE-CMB and WE-TI HV

Катушки серий WE-TI HV и WE-PD2 HV или WE-SD компании Würth Elektronik в полной мере пригодны для подавления в дифференциальном режиме. В случае ВЧ-помех рекомендуется использовать компоненты серии WE-UKW. Для расчета параметров этих катушек применяется уравнение «Томсона». Если необходимо, чтобы каждая катушка обеспечила подавление 40 дБ на декаду, частота среза должна составлять 1/10 от рабочей частоты. Для расчета катушки используются то же значение емкости конденсаторов Х:

Поскольку катушки для подавления дифференциального тока установлены последовательно, расчетная величина делится надвое. Ближайшее наибольшее значение индуктивности WE-TI HV равно 470 мкГн. При выборе катушки для подавления дифференциальных помех ее номинальный ток должен намного превышать номинальный ток импульсного источника питания.



Выводы

Итак, импульсному источнику питания недостаточно сетевого фильтра без синфазного дросселя. Одни только конденсаторы не способны полностью подавить излучение помех – перед сетевым фильтром необходимо установить дополнительные дроссели, которые помогают подавить дифференциальный шум. При использовании сетевого фильтра уровень всех помех становится ниже допустимого значения, что позволяет импульсному источнику питания успешно пройти испытания на электромагнитную совместимость.
