Входное и выходное напряжения усилителя переменного тока представляют собой модулированные напряжения несущей частоты, в качестве которой в автоматике в основном используют частоты переменных питающих напряжений 50, 400 и 1000 Гц. Усилители с импульсными сигналами на входе и выходе также относятся к группе усилителей переменного тока.  [16]

Блок-схема замкнутого множительного устройства с двойной амплитудной модуляцией и частотным разделением каналов.  [17]

Входными и выходными напряжениями описываемых схем, как видно из рассмотрения принципа их работы, могут быть напряжения различного характера.  [18]

Амплитуду входных и выходных напряжений, длительность импульсов, частоту генерации, скорость нарастания выходного напряжения в интеграторе и дифференциаторе определяют с помощью осциллографа.

 [19]

Измерение входных и выходных напряжений, напряжений питания производится путем подключения измерителя постоянного напряжения к входам или выходам измеряемой микросхемы или выводам питания. При этом отключается вспомогательный усилитель.  [20]

Форма входного и выходного напряжения наблюдается с помощью осциллографа. Напряжения измеряются электронным вольтметром переменного тока. Потребляемый от источника ток измеряется амперметром, смонтированным в источнике питания.  [21]

Измеряем входное и выходное напряжения. При входном напряжении 0 5 мВ снимем частотную характеристику сжимателя, которая должна быть в диапазоне частот от 50 Гц до 20 кГц прямой.  [22]

Диапазон изменения входных и выходных напряжений преобразователей, для которых целевая функция получена путем суммирования, вычитания, умножения и возведения в степень, находится в пределах 0 10 В.  [23]

Датчики минимального и максимального значений напряжения постоянного тока.  [24]

Так как входное и выходное напряжения такого датчика различаются только по значению, то его можно считать датчиком мгновенного значения напряжения. При необходимости контроля среднего значения напряжения, например, в цепях постоянного тока с пульсирующим напряжением, он может быть дополнен фильтром переменной составляющей ( см. § 2 — 5) контролируемого напряжения.  [25]

Идеализированная пряжения в ток. Если, однако, сделать интегрирующая ЯС-цепь так, что этот ток будет одновременно про.  [26]

С-цепи, входное и выходное напряжения имеют общую точку; входное напряжение подается на резистор, выходное — снимается с конденсатора.  [27]

Связь между входными и выходными напряжениями

и токами иг и Ilt Uz и / 2 линейного активного ( неавтономного) и пассивного четырехполюсников ( при положительных направлениях напряжений и токов, указанных на рис. 11.1) может быть выражена одной из следующих шести форм основных уравнений.  [28]

Как связаны между собой входное и выходное напряжение трансформатора.  [29]

При таком раскладе входных и выходных напряжений чоппер может здорово выручить разработчика. Автору этой книги однажды пришлось в срочном порядке решать именно такую проблему. Судите сами, насколько все серьезно.  [30]

Страницы:      1    2    3    4    5

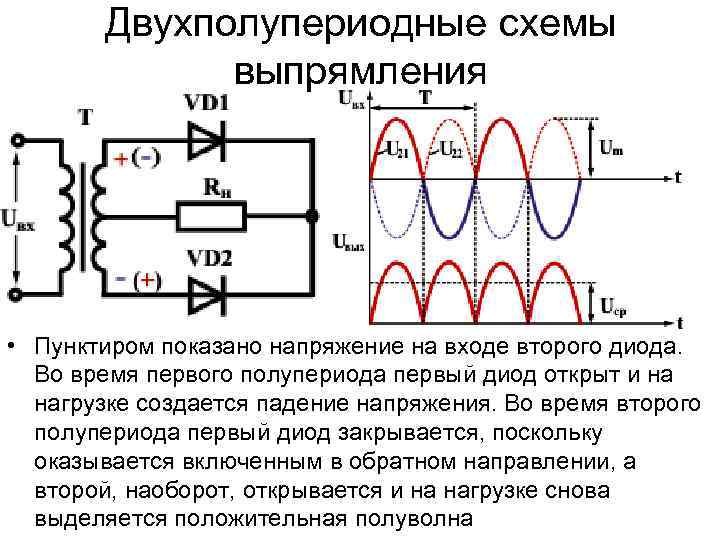

Как найти входное напряжение в схеме

Автор admin На чтение 15 мин Просмотров 2 Опубликовано 7 апреля 2023 Обновлено 7 апреля 2023

Содержание

1. Что такое входное сопротивление и как его измерить
2. Понятие входного сопротивления для постоянного тока
3. Что такое внутреннее сопротивление при переменном токе
4. Как измерить
5. Выходное напряжение
6. Практическое применение
7. Видео по теме
8. Электроника
9. учебно-справочное пособие
10. Входное и выходное сопротивление
11. Входное сопротивление
12. Измерение входного сопротивления
13. Выходное сопротивление
14. Выводы
15. Источники:

Что такое входное сопротивление и как его измерить

При работе со сложными схемами нужно уметь определять характеристики их отдельных блоков и элементов. В частности, входное и выходное сопротивление. Важно знать, что они из себя представляют, как определяются и какую роль играют в работе устройства.

Понятие входного сопротивления для постоянного тока

Радиоэлектронные устройства могут быть не только относительно, но и очень сложными, состоящими из многих блоков. Однако независимо от сложности устройства, количества используемых в нем деталей, схему можно рассматривать в качестве совокупности простых частей с определенной разностью потенциалов на входе. На выходе блока имеется ещё два контакта, на которых также присутствует напряжение. В первом случае его называют входным, в другом — выходным. Сказанное можно пояснить следующим рисунком.

Входное сопротивление цепи можно легко измерить с помощью вольтметра. Также нетрудно определить силу тока, протекающего между контактами. Для этого достаточно к схеме последовательно подключить амперметр. Получив эти два параметра, по закону Ома можно определить сопротивление схемы. Его называют входным. Иногда при этом рассматривают входное сопротивление длинной линии. Его определяющим свойством является то, что при подключении нагрузки к клеммам источника питания электрические характеристики не меняются.

Устройство блока может быть достаточно сложным, но в рассматриваемом случае не принимаются во внимание особенности его конструкции. Фактически можно представить, что внутри как бы находится резистор с определенным активным сопротивлением, соответствующим измеренному.

Входное электрическое сопротивление рассматривается как общая характеристика конкретного блока. Напряжение на вход может поступать с выхода другого блока или, например, с клемм аккумулятора или батареи.

Что такое внутреннее сопротивление при переменном токе

В предыдущем разделе было рассмотрено чисто активное сопротивление. При наличии в цепи только активного сопротивления фазы напряжения и тока совпадают. В реальных схемах обязательно присутствует реактивное сопротивление, которое делится еще на ёмкостное и индуктивное. Для постоянного тока его значение принято считать пренебрежимо малым и не принимать во внимание при расчёте параметров.

Если используется переменное напряжение на входе, тогда рассматривается полное сопротивление, состоящее из активного и реактивного. Их суммируют, используя правило прямоугольного треугольника. В этом случае один катет соответствует активному сопротивлению, второй — реактивному, а гипотенуза — полному или импедансу.

Важно учитывать, что в цепи с переменным током фаза напряжения сдвигается относительно фазы тока. Сдвиг фаз зависит от соотношения активного и реактивного сопротивлений конкретной цепи.

При отсутствии конденсаторов и катушек индуктивности в цепи емкостным и индуктивным сопротивлениями можно пренебречь и учитывать только активное. В этом случае ток будет следовать за напряжением, одновременно принимая нулевые и максимальные значения.

Если же в цепь включить катушку или конденсатор, создающих индуктивное или емкостное сопротивление настолько большого значения, что активное становится пренебрежимо малым, то сдвиг фаз будет равен π/2.

Так как реактивное сопротивление зависит от частоты поступающего сигнала, то чтобы более точно определить импеданс, необходимо узнать нужные параметры при двух различных частотах.

Следует принимать во внимание, что входное полное сопротивление линии может быть различным в отличающихся температурных условиях. Характер и величина отличий зависит от конкретного устройства рассматриваемого блока. Также требуется учитывать обратное влияние самой процедуры измерения на электрические параметры схемы.

Входное сопротивление зависит еще и от того, каким способом вводится в цепь сигнал обратной связи (ОС). Если этот сигнал отсутствует, то входное сопротивление определяется напряжением и током, присутствующими на входе. В том случае, когда обратную связь вводят по последовательной схеме, сопротивление на входе увеличивается при отрицательной ОС и уменьшается при положительной ОС.

При использовании параллельной схемы введения ОС входное сопротивление уменьшается и при отрицательной, и при положительной ОС. При небольшом сопротивлении в цепи ОС оно может составлять десятые, и даже тысячные доли Ома.

Как измерить

При определении входных параметров блока его устройство не рассматривается, но при этом может возникнуть необходимость провести измерение входного сопротивления. Блок выглядит как чёрный ящик, имеющий две входных и две выходных клеммы. Наиболее простым решением является определение входного напряжения и силы тока. Для простоты можно предположить, что рассматривается постоянный ток. Определить входное электрическое сопротивление в этом случае можно способом, который описан далее.

Найти входное сопротивление можно, разделив напряжение на силу тока. Однако в рассматриваемом случае нужно понимать, что если напряжение подаётся с батареи, то на показания будет влиять внутреннее сопротивление источника тока.

Если в блоке используется конденсатор, то нужно учитывать, что через него ток проходить не будет. С другой стороны, для переменного тока он помехой не является. Для переменного тока в качестве входного сопротивления цепи рассматривается полное сопротивление (импеданс). Оно представляет собой векторную сумму активного (омического) и реактивного (индуктивного и ёмкостного) сопротивлений. Однако его значение будет отличаться при различных частотах. Поэтому процедура измерения является более сложной по сравнению с постоянным током. В этом случае может быть использована следующая схема.

В данной схеме применён генератор переменного тока, который расположен слева. Его соединяют с исследуемым блоком, подавая на него переменный ток. На одном из соединительных проводов ставится резистор с известным сопротивлением R.

Напряжение измеряют дважды — перед резистором и после него. Пусть его значение будет равно U1 и U2 соответственно. Как известно, при переменном входном токе I(вх) падение напряжения на этой детали составит U2 – U1. С другой стороны оно будет равно I(вх) × R. В результате может быть получена следующая формула:

Из этой формулы можно определить величину входного тока:

На вход исследуемого блока поступает напряжение U2:

Входное сопротивление R(вх) найдем, используя формулу:

Определяем значение сопротивления:

Все величины в правой части равенства являются известными или были измерены. Подставив их формулу, можно определить величину входного сопротивления схемы.

Применение описанного здесь способа позволяет точно вычислять входное сопротивление даже в тех случаях, когда оно очень велико.

Выходное напряжение

При рассмотрении упрощённой схемы блока видно, что у него имеется выходное напряжение. Оно появляется на контактах, указанных на изображении справа.

На рисунке показан идеальный источник тока, который, как предполагается, не имеет внутреннего сопротивления. Это означает, что может быть создан сколько угодно большой ток. Имеющийся на схеме резистор нарушает определенную идеальность, ограничивая величину тока при коротком замыкании.

Измерение выходного тока может быть выполнено следующим образом. Напряжение U является известной величиной. При коротком замыкании может быть измерен проходящий по контактам ток. Выходное сопротивление R(вых) определяется по закону Ома. Для его вычисления необходимо напряжение разделить на ток.

Однако этот способ неудобен, так как большой ток нарушает условия функционирования схемы и может привести к поломкам. Поэтому на практике между клеммами ставят дополнительный резистор с известной величиной сопротивления R и только после этого измеряют значение силы тока I и напряжения U2. Предварительно следует определить разность потенциалов U1 с помощью вольтметра. Исходя из закона Ома, получают следующую формулу:

Практическое применение

Понятие входного сопротивления играет важную роль при согласовании характеристик соединённых между собой блоков. Сказанное можно пояснить на следующем примере.

Предположим, что первым блоком является источник питания. Если к его клеммам присоединён следующий блок, то при практическом определении его входного сопротивления станет понятно, что оно немного меньше расчётной величины.

Это связано с наличием внутреннего сопротивления аккумулятора. Чем оно больше, тем искажение заметнее. Аналогичная ситуация наблюдается при соединении двух любых других блоков. Чтобы передача сопротивления проходила с минимальными потерями, необходимо, чтобы выходное сопротивление предыдущего блока было намного меньше входного у последующего.

С учетом этого обстоятельства необходимо уметь определять рассматриваемые величины, а при создании схемы обеспечивать их правильное соотношение. Если оно будет нарушено, то произойдёт значительное падение напряжения при передаче.

На практике обычно сталкиваются с очень большими значениями входных сопротивлений. В некоторых случаях они могут достигать 1 МОм. Это часто происходит при относительно небольшом входном напряжении. В результате сила рассматриваемого тока получается также небольшой.

В электронике входное и выходное сопротивление играют важную роль. Все качественные измерительные приборы стараются делать с очень высоким входным сопротивлением, чтобы оно минимально сказывалось на измеряемом сигнале и не гасило его амплитуду.

Что касается качественных источников питания, то их выпускают с очень небольшим выходным сопротивлением, чтобы при подключении низкоомной нагрузки напряжение на выходе «не проседало». Но даже если это случится, его можно подкорректировать вручную, используя регулировку выходного напряжения, присутствующую в каждом нормальном источнике питания.

Видео по теме

Источник

Электроника

учебно-справочное пособие

Входное и выходное сопротивление

Все электронные устройства состоят из блоков. Их еще часто называют каскады, модули, узлы и т.д. Например, (рис. 1) состоит из двух блоков.

Рис. 1 — Схема источника питания

На рисунке 1 в левом блоке мы получаем постоянное напряжение, а в правом блоке его стабилизируем (рис. 2).

Рис. 2 — Блочная схема источника питания

Блочная схема — это условное деление. В этом примере мы могли бы даже взять трансформатор, как отдельный блок, который понижает переменное напряжение одного номинала к другому. Как нам удобнее, так и делим на блоки нашу электронную безделушку. Метод «от простого к сложному» полностью работает в нашем мире. На низшем уровне находятся радиоэлементы, на высшем — готовое устройство, например, телевизор.

Как вы поняли, любое устройство состоит из блоков, которые выполняют определенную функцию.

На словах все выходит прекрасно, но всегда есть подводные камни, которые следует изучить, чтобы начать проектировать электронные устройства. Некоторые из этих камушков называются входным и выходным сопротивлением.

Резистор хоть и обладает сопротивлением, но это активное сопротивление. Катушка индуктивности и конденсатор будут уже обладать, так называемым, реактивным сопротивлением.

Если прислушаться фразам, то входное сопротивление — это сопротивление какого-то входа, а выходное — сопротивление какого-либо выхода. Ну да, все почти так и есть. И где же нам найти в схеме эти входные и выходные сопротивления? А вот «прячутся» они в самих блоках радиоэлектронных устройств.

Входное сопротивление

В блочной схеме вход блока располагается слева, выход — справа.

Рис. 3 — Входы и выходы в блочной схеме

Как и полагается, этот блок используется в каком-нибудь радиоэлектронном устройстве и выполняет какую-либо функцию. Значит, на его вход будет подаваться какое-то входное напряжение U_вхот другого блока или от источника питания, а на его выходе появится напряжение U_вых (или не появится, если блок является конечным).

Рис. 4 — Входное и выходное напряжения

Но раз уж мы подаем напряжение на вход (входное напряжение U_вх), следовательно, у нас этот блок будет потреблять какую-то силу тока I_вх.

Рис. 5 — Сила тока на входе

От чего зависит I_вх ? Вообще, от чего зависит сила тока в цепи? Вспоминаем закон Ома для участка цепи:

Значит, сила тока у нас зависит от напряжения и от сопротивления. Предположим, что напряжение у нас не меняется, следовательно, сила тока в цепи будет зависеть от. СОПРОТИВЛЕНИЯ. Но где нам его найти? А прячется оно в самом каскаде и называется входным сопротивлением.

Рис. 6 — Входное сопротивление

То есть, разобрав такой блок, внутри него мы можем найти этот резистор? Конечно же нет. Он является своего рода сопротивлением радиоэлементов, соединенных по схеме этого блока.

Измерение входного сопротивления

Как мы знаем, на каждый блок подается какой-либо сигнал от предыдущего блока или это может быть даже питание от сети или батареи. Что нам остается сделать?

1. Замерить напряжение U_вх , подаваемое на блок.
2. Замерить силу тока I_вх , которую потребляет блок.
3. По закону Ома найти входное сопротивление R_вх .

Если у вас входное сопротивление получается очень большое, чтобы замерить его как можно точнее, используют вот такую схему.

Рис. 7 — Измерение входного сопротивления

Мы с вами знаем, что если входное сопротивление у нас большое, то входная сила тока в цепи у нас будет очень маленькая (из закона Ома).

Падение напряжения на резисторе R обозначим, как

Когда мы проводим эти измерения, имейте ввиду, что напряжение на выходе генератора не должно меняться!

Итак, давайте посчитаем, какой же резистор нам необходимо подобрать, чтобы как можно точнее замерять это входное сопротивление. Допустим, что у нас входное сопротивление R_вх=1 МОм, а резистор взяли R = 1 КОм. Пусть генератор выдает постоянное напряжение U=10 В. В результате, у нас получается цепь с двумя сопротивлениями. Правило делителя напряжения гласит: сумма падений напряжений на всех сопротивлениях в цепи равняется ЭДС генератора.

Рис. 8 — Делитель напряжения

Рассчитываем силу тока в цепи в амперах:

Получается, что падение напряжения на сопротивлении R в вольтах будет:

Грубо говоря 0,01 В. Вряд ли вы сможете точно замерить такое маленькое напряжение на своем мультиметре.

Какой отсюда вывод? Для более точного измерения высокого входного сопротивления надо брать добавочное сопротивление также очень большого номинала. В этом случае работает правило шунта: на бОльшем сопротивлении падает бОльшее напряжение, и наоборот, на меньшем сопротивлении падает меньшее напряжение.

Давайте теперь на практике попробуем замерить входное сопротивление какого-либо устройства. Итак, выставляем на блоке питания рабочее напряжение этого транзистор-метра, то есть 9 В, и во включенном состоянии замеряем потребляемую силу тока. По схеме все это будет выглядеть вот так:

Итак, у нас получилось 22,5 миллиАмпер.

Теперь, зная значение потребляемого тока, можно найти по этой формуле входное сопротивление:

Выходное сопротивление

Яркий пример выходного сопротивления — это закон Ома для полной цепи, в котором есть так называемое «внутреннее сопротивление».

Что мы имели? У нас был автомобильный аккумулятор, с помощью которого мы поджигали галогеновую лампочку. Перед тем, как цеплять лампочку, мы замеряли напряжение на клеммах аккумулятора:

И как только подсоединяли лампочку, у нас напряжение на аккумуляторе становилось меньше.

Разница напряжения, то есть 0,3 В (12,09 -11,79) у нас падало на так называемом внутреннем сопротивлении r . Оно же и есть ВЫХОДНОЕ СОПРОТИВЛЕНИЕ. Его также называют еще сопротивлением источника или эквивалентным сопротивлением.

У всех аккумуляторов есть это внутреннее сопротивление r, и «цепляется» оно последовательно с источником ЭДС ( Е ).

Рис. 13 — Внутреннее сопротивление аккумулятора

Выходным сопротивлением обладают все источники питания. Это может быть блок питания, генератор частоты, либо вообще какой-нибудь усилитель.

В теореме Тевенина говорилось, что любую цепь, которая имеет две клеммы и содержит в себе много различных источников ЭДС и резисторов разного номинала можно привести к источнику ЭДС с каким-то значением напряжения ( E_экв ) и с каким-то внутренним сопротивлением ( R_экв ).

E_экв— эквивалентный источник ЭДС

R_экв— эквивалентное сопротивление

То есть получается, если какой-либо источник напряжения питает нагрузку, значит, в источнике напряжения есть ЭДС и эквивалентное сопротивление, оно же выходное сопротивление.

В режиме холостого хода (то есть, когда к выходным клеммам не подцеплена нагрузка) с помощью мультиметра мы можем замерить ЭДС ( E ). С замером ЭДС вроде бы понятно, но вот как замерить R_вых ?

В принципе, можно устроить короткое замыкание. То есть замкнуть выходные клеммы толстым медным проводом, по которому у нас будет течь ток короткого замыкания I_кз .

Рис. 15 — Ток короткого замыкания

В результате у нас получается замкнутая цепь с одним резистором. Из закона Ома получаем, что

Но есть небольшая загвоздка. Теоретически — формула верна. Но на практике я бы не рекомендовал использовать этот способ. В этом случае сила тока достигает бешенного значения, да вообще, вся схема ведет себя неадекватно.

Есть другой, более безопасный способ. Не буду повторяться, просто скопирую со статьи закон Ома для полной цепи, где мы находили внутреннее сопротивление аккумулятора. В той статье, мы к акуму цепляли галогеновую лампочку, которая была нагрузкой R. В результате по цепи шел электрический ток. На лампочке и на внутреннем сопротивлении у нас падало напряжение, сумма которых равнялась ЭДС.

Итак, для начала замеряем напряжение на аккумуляторе без лампочки (рис. 17).

Так как у нас в этом случае цепь разомкнута (нет внешней нагрузки), следовательно сила тока в цепи I равняется нулю. Значит, и падение напряжение на внутреннем резисторе U_r тоже будет равняться нулю. В итоге, у нас остается только источник ЭДС, у которого мы и замеряем напряжение. В нашем случае E = 12,09 В.

Как только мы цепанули нагрузку, то у нас сразу же упало напряжение на внутреннем резисторе и на нагрузке, в данном случае на лампочке:

Сейчас на нагрузке (на галогенке) у нас упало напряжение

следовательно, на внутреннем резисторе падение напряжения составило

Сила тока в цепи равняется I =4,35 Ампер. ЭДС у нас равняется E=12,09 Вольт. Следовательно, из закона Ома для полной цепи вычисляем, чему у нас будет равняться внутреннее сопротивление r:

r = (12,09 — 11,79)/4,35 = 0,069 [Ом]

Выводы

Входное и выходное сопротивление каскадов (блоков) в электронике играют очень важную роль при согласовании узлов радиоэлектронных схем. Все качественные вольтметры и осциллографы также стараются делать с очень высоким входным сопротивлением, чтобы оно меньше сказывалось на замеряемый сигнал и не гасило его амплитуду.

С выходным сопротивлением все намного интереснее. Когда мы подключаем низкоомную нагрузку, то чем больше внутреннее сопротивление, тем больше напряжение падает на внутреннем сопротивлении. То есть в нагрузку будет отдаваться меньшее напряжение, так как разница осядет на внутреннем резисторе. Поэтому, качественные источники питания, типа блока питания либо генератора частоты, пытаются делать как можно с меньшим выходным сопротивлением, чтобы напряжение на выходе «не проседало» при подключении низкоомной нагрузки. Даже если сильно просядет, то мы можем вручную подкорректировать с помощью регулировки выходного напряжения, которые есть в каждом нормальном источнике питания. В некоторых источниках это делается уже автоматически.

Источники:

Электроника © ЦДЮТТ • Марсель Арасланов • 2019

Источник

electric — В чем разница между значениями «Вход» и «Выход» на адаптерах питания? Какой из них представляет количество энергии, потребляемой от цепи?

Адаптеры питания преобразуют электричество одного напряжения в другое напряжение, а иногда и между переменным и постоянным током.

Быстрый ответ на ваш вопрос — умножить ВХОДНОЕ напряжение на ВХОДНОЙ ток. В этом случае у вас, вероятно, есть входное напряжение 120 В (если вы находитесь в США). Таким образом, МАКСИМАЛЬНАЯ мощность будет 120 * 0,24 = 29.Вт, хотя фактическое энергопотребление, вероятно, меньше этого. С эффективными источниками питания будет лучше смотреть на электрические требования вашего устройства, а не на максимальную номинальную мощность источника питания. Например, если устройство потребляет 1,2 А при напряжении 5 В постоянного тока, оно будет потреблять максимум около 6 Вт. Я бы умножил это число примерно на 1,2, чтобы учесть неэффективность источника питания, поэтому ваша система может потреблять максимум около 7,2 Вт.

---

И вот некоторая связанная информация об эффективности блока питания, которая имеет отношение к вопросу (который я написал, прежде чем внимательно прочитать вопрос):

ВХОД — это тип электрической системы, которую необходимо подключить к адаптеру (т. е. то, что поставляет ваша энергокомпания).

ВЫХОД – это то, что поставляется вашему устройству.

Обратите внимание, что количество электроэнергии постоянного тока рассчитывается путем умножения тока на напряжение (P=I·V). Для переменного тока это произведение представляет собой максимальную мощность, которую можно использовать, хотя фактическая величина может быть ниже из-за коэффициента мощности (P=I·V·PF), а коэффициент мощности обычно составляет от 0,7 до 1,0 (за исключением некоторых моторы).

Из-за неэффективности адаптера питания не вся входная мощность может быть выведена. Эта дополнительная мощность превращается в тепло. Таким образом, входная мощность всегда больше, чем выходная мощность.

В вашем примере адаптер питания рассчитан на максимальную мощность 58 Вт (0,24 * 240), но может выдавать только 5 * 1,5 = 7,5 Вт. Таким образом, в худшем случае, судя по этикетке, он будет использовать 58 Вт, но подайте на ваше устройство только 7,5 Вт, поэтому эффективность составляет около 13%. Эффективность определяется как выходная мощность, деленная на входную мощность.

Блоки питания обычно не потребляют максимальную мощность во время использования: они пытаются потреблять только то количество энергии, которое требуется устройству. Таким образом, этот адаптер обычно не будет потреблять 58 Вт. Фактически, современные блоки питания будут потреблять менее 1 Вт при подключении к сети с выключенным устройством и имеют неэффективность> 90%. Таким образом, знание максимума не говорит вам об их типичном использовании.

Одним из быстрых способов проверки эффективности является проверка температуры блока питания. Чем горячее блок питания (при подключении к сети), тем менее он эффективен.

При выборе блока питания для снижения энергопотребления обращайте внимание на его эффективность, а не на энергопотребление. Новые источники питания должны быть оценены в соответствии с их потреблением энергии с использованием римских цифр (I, II, III, IV, V) на основе международного стандарта. Класс V в настоящее время является лучшим рейтингом эффективности и будет означать, что потребляемая мощность будет наиболее близка к подаваемой мощности, и в этом случае вам следует посмотреть на требуемое напряжение и ток устройств, чтобы получить представление об используемой мощности.

Что произойдет, если выходное напряжение станет выше входного? Как я могу принять меры против государства? | Часто задаваемые вопросы

• Дом
• Часто задаваемые вопросы
• Что произойдет, если выходное напряжение станет выше входного? Как я могу принять меры против государства?

Линейные регуляторы LDOКак использовать

Если выходное напряжение становится выше входного напряжения, большой ток может протекать с выхода на вход, что может привести к повреждению ИС.

Это вызвано паразитным диодом во внутреннем транзисторе. Паразитный диод может включиться, если выходное напряжение выше входного на его Vf. Однако в следующих случаях обратный ток может не причинить вреда: путь тока ко входу прерывается при подаче обратного напряжения; источник выходного напряжения не имеет возможности пропускать большой ток.

При нормальной работе регулятор LDO не требует защитного диода, например, когда LDO отключен, обратный ток может течь от выходных конденсаторов, но энергия очень мала.

ИС со встроенной защитой от обратного тока могут защитить себя от повреждения обратным током. ИС без встроенной защиты от обратного тока также можно предотвратить повреждение путем обхода обратного тока через внешний диод.

Добавление внешнего диода к выходу снижает выходное напряжение на Vf добавленного диода.
Что касается LDO, у которого выходной контакт (вывод Vout) и вывод обратной связи (VFB) разделены, вставив диод в положение, показанное на рисунке ниже, выходное напряжение можно поддерживать на исходном установленном выходном напряжении.

При добавлении внешнего диода на вход входное напряжение уменьшается на Vf диода.
Чтобы регулятор LDO работал должным образом, необходимо учитывать характеристики падения напряжения.

Установка внешнего диода между входом и выходом позволяет шунтировать обратный ток.
