Ограничитель речевых сигналов

Просмотр полной версии : Ограничитель речевого сигнала. Меня интересует некоторый вопрос со схемой фазового ограничителя речевого сигнала параллельного действия. Весовые коэффициенты суммирования по каналам составляют 0,5; 0,87; 1; 0,87; 0,5. Как я понимаю данную схему на примере одной цепочки. Конденсатор C1 настраивает первичную обмотку трансформатора в резонанс на определенной частоте, чтобы поднять эту область АЧХ. Входной трансформатор расщепляет однофазный сигнал на две противофазные друг другу фазы относительно общего провода.

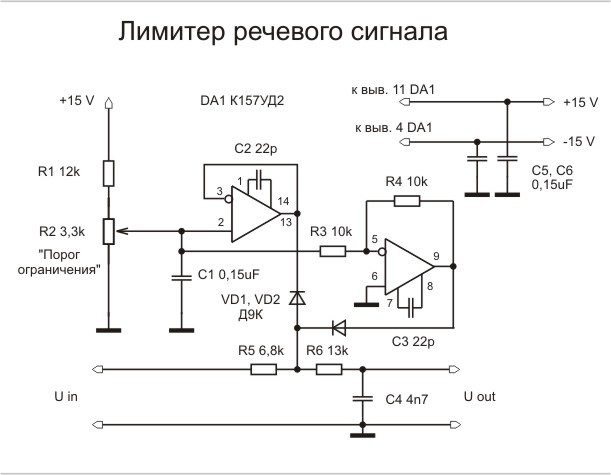

Резистор R1 с конденсатором С2 создают фазовый сдвиг. Резистор R6 нужен для смягчения ограничения сигнала диодами, то есть не дает амплитуде ограничится на диодах резко.

Почему выбран номинал 10 кОм, а не 50 кОм? За ограничительными диодами стоит делитель напряжения R11 и R А вот что делает R13 мне не совсем ясно, я подозреваю, что это некая развязка.

У меня есть схема другого подобного ограничителя и в нем вместо R11, R12, R13 и других подобных цепочек стоит всего одно последовательно включенное сопротивление номиналом 43 кОм. В схеме с одним резистором на выходе получается видимо только развязка без коэффициентов суммирования.

Видимо не столь сильно имеет значение их сопротивление? Отлично всё работает. Не дождался я ответа и сам догадался откуда берутся коэффициенты. Коэффициентами называются потому, что не привязаны к конкретному значению напряжения. Они показывают уровни напряжений в каналах ограничителя относительно исходного. Коэффициент показывает числовое значение разницы одного напряжения от основного.

В принципе здесь все просто, другое дело зачем напряжение в одном из каналов делается больше, чем в другом. В модели, где используется суммирование с коэффициентами, амплитудно-частотная характеристика оказалась лучше. Любопытно посмотреть что происходит до фильтра.

Результат на четвертом и пятом прикрепленных изображениях. Сильный подъем на частоте кГц, это контурный резонанс выходного ФНЧ. Если смотреть без него, то картина будет совершенно иная. Это два следующих прикрепленных изображения. В ней неудобно то, что используется двуполярное напряжение. Получается, что тогда требуется специфический источник питания или батарейное питание с последовательным включением двух батареек типа «Крона».

Более универсальной будет схема с ОУ на входе и выходе. Фазы будет формировать трансформатор. В этом случае можно будет ограничиться однополярным питанием. Трансформатор в схему можно взять абсолютно любой, согласовывать особо ничего не нужно, здесь не микровольты и коаксиальные кабели. Внимание надо обратить на тип применяемых конденсаторов. Надо избегать применения в низкочастотных цепях керамических конденсаторов, то есть с твердым диэлектриком, которые влияют на НЧ сигнал, а использовать пленочные, фторопластовые и подобные им типы.

Впрочем, у меня стоят именно керамические, из-за ограниченности места внутри трансиверизованного РА.

Штуковина — не Hi-End, и поэтому в данной схеме это не играет большой роли.

Резко увеличиваются габариты от плёночных кондёров. А если ограничитель включить просто на вход обычного УНЧ — слышимые искажения от всех ограничителей становятся отстойными. Спасает то, что фильтрует бяку ЭМФ. И после самого ограничителя у меня стойт ФНЧ, с частотой среза 3кГц. Продолжаю изучать ограничитель. На первом изображении схема откуда я исключил балансировочные резисторы на входе и выходе диодных ограничителей.

Сразу исказился сигнал на диодах, а в середине АЧХ всего устройства образовался провал на частоте кГц, то есть с частотой последовательного LC контура. До ФНЧ сигнал линейный. Еще пробовал жесткий ограничитель НЧ последов. Вывод — сравнительный анализ дает чисто академическое удовлетворение, потому как на приемной стороне субъективно разницы не ощущалось. All rights reserved. Перевод: zCarot.
