Ультразвуковая ванна. Часть 1 / Хабр
Хомяки приветствуют вас, друзья.
Сегодняшний пост будет посвящен созданию ультразвуковой очистительной ванны в основе которой лежит пьезокерамический излучатель Ланжевена мощностью 60 Вт. В процессе мы рассмотрим из чего состоит устройство, как его настроить чтобы ничего не сгорело и в конце лицезреем очистительные способности, которые по своему действию превосходят Мистера Пропера и всех его знакомых. Ультразвуковая ванна имеет много сфер применения и перечислить все практически невозможно, так как большинство из них будет зависеть только от вашего воображения.
Прежде чем начать растворять свои пальцы в ультразвуковой ванне, давайте разберем как же возникают механические колебания на более простых системах. Одним из примеров таких колебательных механизмов являются магнитострикторы, которые под воздействием магнитного поля могут сжиматься или растягиваться. Такими параметрами обладает обыкновенный феррит от старого дедовского приемника, который наверняка у каждого валяется где-то в гараже.
Для начала эксперимента нам понадобится: генератор сигналов, модулятор плотности импульсов для регулировки мощности, полумост, регулируемый блок питания и осциллограф для визуальной оценки сигнала. Дальше на небольшой оправке мотаем катушку из толстой меди, в моем случае вышло порядка 50 витков провода 2 мм. Феррит будет вставляться прямо в середину этой пушки гауса. Выставляем на модуляторе импульсов мощность в 100 процентов. Вращая ручку на генераторе находим резонанс системы, который в конкретном случае будет выглядит как две горы, вершины которых нужно выровнять.
Частота конкретного стержня получилась 8.5 кГц. Приближаясь к механическому резонансу, видно как капля на верхушке ферритового стержня начинает вибрировать, меняя при этом свою первоначальную форму. В какой-то момент амплитуда вибрации достигает такой величины, что воду разрывает на тысячи мелких частиц и визуально кажется, что жидкость за долю секунды превращается в туман. Размер каждой такой капли зависит от механической системы, чем выше частота — тем меньше капля.
Такая магнитострикционная система плоха тем, что при определенном пороге мощности хрупкий феррит разрывает на части, как это произошло сейчас. 15 Вт оказались недопустимы. В середине стержня возникает максимальное механическое напряжение, вот его и разрывает. Если после этого пытаться склеить две половинки стержня, то такой активной работы как была изначально не будет, так как каждый отдельный кусок будет иметь свой механический резонанс. Во время съёмки у меня разорвало три таких стержня.
В качестве эксперимента подключим к генератору самый обычный пьезокерамический излучатель. Вращая ручку генератора находим момент, когда вода начинает активно возмущаться. Как видно, капли, которые образовались имеют несколько больший размер чем в представленном варианте ранее, так как резонансная частота тут в 2 раза ниже, и соответствует 3.6 кГц.
Для справки. В ультразвуковых испарителях и увлажнителях воздуха используется тот же принцип, только частота тут лежит уже в мегагерцовом диапазоне.
Размер капли воды может достигать несколько десятков микрон.
Теперь переходим исключительно к излучателю Ланжевена, названого в честь французского физика который занимался магнетизмом. Электромеханическая частота этой железяки равна 40 кГц, и испарение воды на нем больше похоже на извержение какого-то вулкана. На таком холостом ходу излучатель сильно греется, поэтому так делать не рекомендую.
В следующем эксперименте попробуем получить ультразвуковую левитацию. На резонансе в ланжевене образуется стоячая ультразвуковая волна с пучностью на конце излучающей накладки. Это основная продольная мода. В этом случае частицы вещества на конце накладки колеблются в вертикальном направлении с амплитудой в десятки микрон. Эти колебания легко передаются в воздух.
Если на определенном расстоянии от излучателя установить отражающую поверхность, то излученные и отраженные волны будут складываться, образуя в воздухе стоячие звуковые волны которые имеют узлы — области минимального давления, и пучности — области максимального давления.
Чтобы шарик с пенопластом левитировал его необходимо разместить именно в узле звукового давления. Если отключить систему, весь карточный домик тут же рухнет.
С принципом работы Ланжевена разобрались. Теперь можно поближе разглядеть излучатель. С лицевой стороны видно отпескоструенную матовою поверхность, которая обеспечивает лучшее сцепление с клеем, который будет скреплять излучатель с гастроемкостью.
Объем такого корыта полтора литра. Типоразмер посудины 1/6, глубина 100 мм, материал нержавейка. Центруем излучатель на дне посудины и отмечаем место где он будет находиться. По сути это нужно для того, чтобы следы наждачки не вылезли за границы и не испортили внешний вид. В идеале это место лучше обработать пескоструем, но у меня такого в хозяйстве нет. Когда поверхности подготовлены обезжириваем их ацетоном и разводим эпоксидный клей.
Наносим его тонким слоем на само корыто и ту же процедуру проводим с излучателем. Пропусков быть не должно, так как нам нужно обеспечить хороший акустический контакт всей излучающей поверхности.
При стыковке шатла Ланжевен пытается куда-то уползти. Чтобы он далеко не убежал его нужно немного притереть, а затем придавить чтобы выполз весь лишний клей.
После полимеризации эпоксид приобретёт так называемую металлическую твердость. Для любителей такой вариант начать работу с мощным ультразвуком, может оказаться вполне подъёмным.
Теперь время сделать корпус. Отмечаем на 10 мм ДСП заранее вымеренные размеры и начинаем работу электролобзиком. Делать такую операцию желательно ночью, когда все соседи спят)
В конечном результате выйдет 5 ровных кусков, всё что нужно это понадежней скрепить стенки фанеры чтобы ничего не развалилось. Примеряем ванну вставляя одно в другое. В идеале коробка должна выйти чуть меньше чем размеры самой гастроемкости.
Переходим к электронной части. Для управления временем работы ванны нужен таймер. Подходящая схема в интернете нашлась, а вот печатную плату пришлось разводить самому так как она попросту отсутствовала в описании.
В результате получилась небольшая платка с достаточно скромными размерами. То что нужно.
Подаем питание и видим как что-то засветилось. Кратковременное нажатие на кнопку энкодера включает и выключает таймер. Поворот ручки позволяет выбрать время в минутах от 1 до 99. После истечения заданного интервала играет музыка, а затем раздается сирена которую можно отключить разово нажав на энкодер. Работа проще некуда. Если кого-то напрягают звуковые сигналы, на плате предусмотрена перемычка отключающая динамик.
Теперь дело за генератором, который будет качать акустическую систему. Разводил плату исключительно под габариты деталей которые нарыл в кладовке. Пытался разместить элементы как можно поплотней, чтобы высокочастотных наводок не было. Хотя вариант собранный из говна и палок на коленке тоже не плохо работал, но так делать не стоит.
Генератор называется пуш-пул. В начале в нем были транзисторы IRFZ46, затем 2SK1276, затем IRFP460 все они показались в работе как то уныло.
Лучше всего отработали транзисторы IRFZ44, на них и остановился. Управление идет от микросхемы драйвера IR2153.
Так как управление частотой будет ручной в некоторых режимах транзисторы будут сильно греться. Поэтому нужно предусмотреть хороший отвод тепла. Радиатор желательно использовать с толстой основой, так как его отвод тепла будет намного эффективней чем у куска алюминьки расположенного слева, который перегревается как первоклассник на первом свидании. При любых раскладах необходимо обеспечить хороший отвод тепла и воздушное охлаждение. Значение температуры будет выводиться на китайский термометр с жк экраном. Стоит такой примерно 2 бакса.
Вся энергия в ванне будет раскачиваться импульсным трансформатором от компьютерного блока питания. Из практики размер трансформатора не имеет значения, всё одинаково работало как на малой, так и на большой такой хреновине. 60 Вт для них как два пальца. Потребление всей схемы будем оценивать по показаниям амперметра включенного параллельно мощного шунта.
Блок питания для нашей задачи нужен неслабый. Эта плата выковыряна из зарядки от какого-то ноутбука. Если верить характеристикам, то она выдает 65 Вт при напряжении в 20 вольт. Поделив первое на второе получим ток в три с четвертью ампера, что очень радует.
Теперь эту кучу запчастей нужно разместить в шахматном порядке. Для этого на деревянных досках включаем все свои навыки художника и отмечаем заранее запланированные места куда будут вставляться органы управления. Чистая работа завершилась, пора заговнять ковер опилками от ДСП, которые как снег сыпятся во время рассверливания отверстий. Грубые следы от дрели убираем бормашиной. Так как насадка круглая, остаётся подровнять углы и тут в дело идёт напильник. Но работать с ним нужно аккуратно, так как на декоративном покрытии получаются сколы. После того как по всей хате осела пыль, декоративную деревообработку можно считать завершенной.
Размещаем всю электронику. Хороший тон когда все детали входят плотно.
Размещаем с обратной стороны плату таймера, а с лицевой китайский термометр который показывает температуру в десятых долях градуса, также устанавливаем остальные рубильники и переключатели. В результате выйдет что-то типа этого.
Внутри размещаем блок питания, как видно он находиться возле выдувного отверстия для лучшего охлаждения. Плату генератора ставим напротив вентилятора и размещаем последний элемент — дроссель.
Как же эта вся груда железа работает?! Сейчас разберёмся. Для начала настройки выставляем на регулируемом блоке питания напряжение порядка 14 вольт. Проверяем стабилизированное напряжение для питания микросхемы драйвера, оно должно быть 12 вольт. Щупом осциллографа цепляемся к затвору транзистора и проверяем присутствует ли сигнал в виде меандра. Если всё на месте, переменным резистором меняем частоту и смотрим чтобы сигнал не дергался и был ровным во всём пределе регулировки. В данном случае верхняя граница порядка 80 кГц, а нижняя в районе 34 кГц.
Запас достаточно большой и карман как говорится не жмёт.
Включаем на щупе делитель на 10 и подключаемся к средней ноге полевика — это сток. На холостом ходу видно как в момент включения транзистора происходит высоковольтный выброс за которым следует свободное затухающее колебание сравнительно с ударом по воде. В момент отключения ключа видим еще один пик. В идеале на этом месте должен быть чистый меандр. Но похоже он забухал. Попробуем подключить нагрузку в виде лампы Ильича. Видим как затухания пропали, передний фронт меандра в завале, а индуктивные выбросы достигают порядка 700 вольт. Такая картина никуда не годится.
Часть этого ужаса возникает еще в плате, даже палец на нее влияет. Такой же сигнал будет повторяться и на выходе трансформатора. Видно как между включениями каждого плеча формируется дедтайм в 1.2 миллисекунды. Ровным счетом, кроме формы сигнала работа идёт в правильном направлении.
Высокочастотный звон можно задавить снаббером.
Так называется цепочка из резистора и конденсатора. При этом резистор должен быть мощным, около 5 Вт, так как он сильно греется. Разместим их в зоне обдува радиатора. Подсоединяя РЦ цепочку к одному из плеч пуш-пула, видно как гасятся волны правда с небольшим возмущением в момент включения. Это лучшее чего смог добиться экспериментально подбирая ёмкость и сопротивление снаббера для данной схемы. В любой случае даже под нагрузкой сигнал на выходе высоковольтной части трансформатора стремится быть похожим на меандр. С этим разобрались, едем дальше.
Так как излучатель является ёмкостной нагрузкой к нему нужно рассчитать резонансный дроссель, который повысит эффективность работы. Измеряем ёмкость и получаем примерно 5 нФ. Частота данного Ланжевена 40 кГц. Заходим в программу «Электродроид» и вводим туда эти параметры. Гениальная программа для двоечников, ничего не нужно считать только цифры вводить, программа всё сделает за вас сама. По результатам вычислений индуктивность вышла 3.
2 мГн. Мотать трансформатор будем двойным проводом, чтобы уменьшить общее сопротивление. Меньше сопротивление, меньше потерь которые будут рассеиваться в виде тепла.
Первый вариант дросселя мотался на сердечник неразобранного трансформатора. Заняло это порядка 4 часов, так как укладывать медь виток к витку было затруднительно. Конечная индуктивность со всеми стараниями вышла 0.6 мГн. Я был расстроен. Можно намотать образец и в один провод на обычном куске феррита, потерь будет много, но для настройки такой вариант сгодится.
И так, что мы тут видим?! На одном из концов излучателя сидит трансформатор тока, в дальнейшем от него будет мало толку. На горячем конце дросселя подцепим неоновую лампочку для визуальной оценки напряжения. Нальем в гастроемкость немного водицы, примерно на 1/3. Щуп осциллографа подключим к высоковольтному выходу трансформатора.
Поднимаем напряжение и видим… Да хрен пойми что! На резонансе при максимальном потреблении меандр просаживается по самое ни хочу образуя две вершины как в фильме Властелин Колец.
Подозреваю, так влияет дроссель по питанию низковольтной части. Размах напряжения судя по всему немалый, поэтому делать так как будет дальше не рекомендую. Подключаем щуп с делителем к горячему концу, регулируем частоту и видим как амплитуда напряжения взмахивает за пределы измерения осциллографа. Размах примерно в 1000 вольт. Второй конец неоновой лампы щипается если его касаться.
Посмотрим что там на трансформаторе тока. Картинка прыгает из-за плохой синхронизации осциллографа. Ану синхронизируйся старая рухлядь. Не выводи меня! Ток на резонансе растет что и должно быть. Если вода в ванне болтается, то работа системы становится нестабильной.
Интересный эффект обнаруженный во время экспериментов. Если один конец Ланжевена не соединить с общим проводом схемы, то на корпусе ванны появляется весь потенциал напряжения в киловольтах, это хорошо видно на неоновой лампочке. Даже проскакивают небольшие искры при касании железяки. На плате заранее предусмотрена перемычка заземляющая ланжевен.
Схема электронной части. Пытался в ней указать всё, даже цоколёвку транзистора. На дросселе резонансной части стоит замыкатель. Заметил, что иногда ванна лучше работает без него, чем с ним, а иногда наоборот.
Для наглядности ниже показаны две картинки с сигналами. На первой работа с ёмкостной нагрузкой, а на второй с резонансной. Архив со всем нужным материалами для сборки ванны.
С этой частью разобрались, вроде ничего не сгорело, двигаемся дальше. Подключаем все разъёмы с питанием, управлением, переменными резисторами, келлером, и т.д. Так как датчик температуры термометра имеет очень удобную форму для крепления, ничего другого кроме как присобачить его на кусок фольгированного скотча я не придумал, хотя более правильно будет просверлить дырку в радиаторе и засунуть его туда вместе с термопастой для лучшего теплового контакта.
Корпус ванны сделан из ДСП, а как известно он боится воды, точней его незащищённые боковины. Водостойкий силикон отлично справляется с такими задачами.
Отделяем кусок этой гадости и втираем в торцы деревяхи. Тут важно никуда не спешить для себя же делаем. Так же на силиконе будет лучше держаться демпферная лента, которая будет изолировать тело гастроемкости от корпуса устройства, чтобы полезные вибрации не гасились.
Для крепления Ланжевена к нержавеющему корыту вместо эпоксидной смолы можно использовать холодную сварку типа «Поксипол». Им вроде как производители ванн пользуются. Пусть пользуются, обычный эпоксид в разы дешевле стоит.
Для справки. Не стоит оставлять вещи без присмотра, иначе набегут хомяки и погрызут все провода. Но не стоит бояться если рядом паяльник им всегда можно дать отпор) Сказать что ванна получилась компактной это ничего не сказать по сравнению с китайскими, но сколько тут мощи…
Вторая часть
Архив с полезностями
Полное видео проекта на YouTube
Наш Instagram

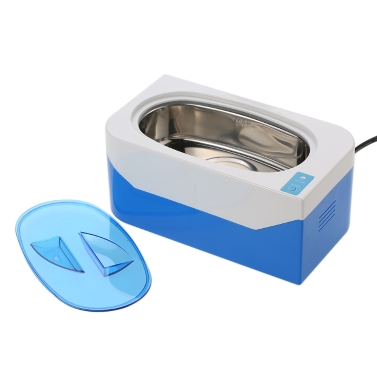

Ультразвуковая ванна для татужа, тату и пирсинга
Hide Categories
Sort by
Теги Бренды
Ультразвуковая ванна и принцип её действия.
Ультразвуковая мойка – это специальный резервуар, в котором с помощью ультразвуковых волн частотой от 18 до 120 кГц и некоего процесса под названием кавитация можно очень хорошо проводить очистку хрупких и сильно загрязнённых предметов намного безопаснее и главное намного быстрее, чем каким-либо другим известным методом очистки.
Ультразвуковая ванна купить которую вы можете в нашем магазине, сегодня находит своё применение в абсолютно разных сферах производства и услуг.
Это медицинские сервисы, автомобильные, прибора и машиностроение, ремонт оргтехники, химической и электронной промышленности, типографиях, ювелирном производстве и многих других.
Для индустрии татуажа такая ультразвуковая мойка применяется в основном для очистки манипул, это самый простой способ очистить оборудование. Данный способ необходимо совмещать с другими стерилизационными мерами.
Наибольшее применение ультразвуковая ванна нашла в сфере пирсинга и татуировки.
В ванне следует обрабатывать все инструменты, которые контактируют с пациентом.
Только применение ультразвука позволит полностью избавиться от всех биологических жидкостей. Так как даже замачивание в Аламиноле не всегда оказывается эффективно, в случае применения, как единственного метода. К индустрии татуировки, относится все выше сказанное, воздействию ультразвука подвергается все, что контактирует с клиентом.
Как устроена эта ультразвуковая ванна?
Помимо самой мойки конструкция состоит из трёх основных элементов:
— Генератор формирует электрические колебания с частотой ультразвукового диапазона и глубокой (до 90%) амплитудной модуляцией (50 – 100 Гц. и более, для ванн больших объемов).
— Излучатель колебаний преобразует электрические колебания в механические (ультразвук), которые передаются через стенку ванны в активную жидкостную среду.
— И большинство ванн оборудованы нагревательным элементом, который разогревает специальную рабочую жидкость до температуры около 70ºC. Первичной целью нагревателя является поддержание температуры раствора между циклами очистки.
Огромная энергия, высвобождаемая кавитацией, генерирует тепло для очистки.
Давайте немного разберёмся, что это такое — кавитация?
Кавитация — это быстрое образование и разрушение миллионов мельчайших пузырьков в жидкости. Кавитация производится за счет чередующихся волн высокого и низкого давления, образуемых ультразвуком (физический термин, с уровень звука или шума, за пределами слышимости человека, в диапазоне 16 кГц — 1000 кГц.). Эти пузырьки вырастают в размере от микроскопического (в фазе низкого давления) до таких размеров (в фазе высокого давления), при которых они сжимаются и разрываются. Процесс кавитации, объединенный с химическим воздействием активных веществ моющей жидкости, приводит к активному очищению поверхности детали от твердых отложений.
Размер пузырьков зависит от частоты ультразвука: чем выше звук, тем мельче пузырьки. Поэтому этот способ и позволяет выбрасывать грязь и налет с поверхности более твердых предметов. У кавитация есть обратная связь с высотой ультразвука: от мелких пузырьков сила давления возникающих волн меньше.
Отсюда получается, что при относительно низкой частоте кавитация сильнее. И выходит, что чем выше показатель частоты, тем миниатюрнее пузырьки и меньше их следы.
Чем ультразвуковая очистка лучше других способов?
— Минимально применение ручного труда, после загрузки предмета в ванну нужно только включить аппарат.
— Обезжиривание и очистка происходят без применения органических растворителей, а значит, нет опасного воздействия химических веществ на здоровье, т.к. отсутствует прямой контакт кожи с химией.
— Очистка труднодоступных участков изделий и удаление любых видов загрязнений. Ультразвуковая кавитация быстро производит удаление грязи из отверстий и полостей, глубоко проходя в поры. Очищаются мельчайшие сеточки, пазы, промежутки, и другие места куда не могут достать салфетки, щетки и т.д.
— Ультразвук делает бережную очистку поверхности очищаемого предмета без грубых механических сколов и повреждений.
Что нужно учитывать, когда выбирается ультразвуковая мойка?
— Учитывайте объем ванны.
Он напрямую связан с размером и количеством деталей и тех предметов, которые вы будете чистить. Запрещается класть эти предметы на поверхность ванны (есть вероятность резонанса и последующий выход из строя прибора). Необходимо купить корзину, чтобы до дна оставалось минимум 3 см.
— В зависимости от характера чистки и чувствительности материала подбирайте рабочую частоту или выбирайте ультразвуковую ванну с уже настроенным диапазоном.
20-50 кГц – относительно грубая чистка, применяется для промышленных объектов и деталей, в автомобильной промышленности. Частота в 20 кГц может разрушать клеточные структуры, а вот 35-40 кГц – рабочий диапазон для бытовой чистки стойких поверхностей.
50-100 кГц – интенсивная и более мягкая чистка, используется в медицине и ювелирном деле. Подходит для частичной стерилизации.
Ультразвуковая ванна купить которую вы возможно захотите в нашем магазине, представлена крупнейшим в Китае производителем ультразвуковых технологических продуктов – компанией Guangdong GT Ultrasonic Co.
,Ltd (GT Sonic ®). Уставной капитал компании 47.50 млн юаней. Технологический парк GT Соник занимает 60 акров. В технологическом парке сосредоточены и производственная, и исследовательская инфраструктура. Подразделения контроля качества и маркетинга объединены в единый кластер это позволяет предоставлять клиентам безупречное качество.
Ультразвуковая ванна. Принцип работы | ПроИнструмент
Осторожно! Электрический ток |
29.03.2020
В процессе интенсивной эксплуатации из-за нагрева некоторые части приборов и оборудования – пламенные горелки, мощные печатные платы, каналы огнестрельного оружия – покрываются тонким слоем нагара, состоящего из окисных плёнок, терморазложившихся частичек материалов и пр. Обычные методы очистки часто оказываются неэффективными. Поэтому для форсунок или для очистки плат используют ультразвуковые ванны.
Сущность метода
Ультразвуковая очистка происходит в специальной ванне, где с помощью электрических преобразователей происходит преобразование низкочастотного переменного тока в высокочастотные звуковые волны.
Всякий раз, когда ультразвук высокой интенсивности возникает в растворе, там активизируются кавитационные процессы.
Суть этих процессов заключается в том, что под действием акустических колебаний высокой частоты в ограниченном объёме жидкой среды возникают газовые пузырьки. Стойкость пузырьков невелика, поскольку на них начинают действовать усилия давления от акустических волн или от давления жидкости. Поэтому пузырьки тут же разрушаются, выделяя при этом значительную энергию. Её бывает достаточно, чтобы за очень короткое время удалить всю грязь с деталей, которые погружены в моющий раствор.
Ультразвуковые ванны снабжаются высокочастотными генераторами, которые обеспечивают генерацию и распространение ультразвука. Эти колебания сообщаются очищающему раствору, вводя его в резонанс. Плотность энергии звукового поля при этом повышается настолько, что обуславливает эффект кавитации.
Ультразвуковые ванны специально используются для очистки мелких компонентов со сложной конфигурацией, которые содержат загрязнения в труднодоступных местах.
Если загрязнения достаточно плотные, то в ультразвуковой ванне происходит гомогенизация загрязнений, после чего их легко удалить из ванны другими доступными способами.
Устройство и принцип работы
Ультразвуковая ванна состоит из следующих узлов:
- Ультразвукового генератора.
- Излучателя ультразвуковых колебаний.
- Экрана-отражателя.
- Рабочей ёмкости.
- Нагревательного устройства.
- Системы управления.
В качестве ультразвукового генератора чаще всего используют устройства с магнитострикционным или пьезоэлектрическим принципом действия. Для эффективной очистки подходят генераторы, излучающие колебания от 20…40 кГц (для маломощных ванн) до 300 кГц (для ультразвуковых ванн высокой производительности).
Излучатели пьезоэлектрического типа изготавливаются из кристаллов кварца. Этот минерал обладает свойством генерировать на своей поверхности электрические заряды, интенсивность и частота которых изменяются в зависимости от величины и частоты прикладываемых напряжений растяжения/сжатия.
Магнитострикционные излучатели более мощные (до 200…300 кГц). Они производятся из никеля, а также его сплавов с медью или железом. При помещении в магнитное поле детали, изготовленные из таких сплавов, интенсивно изменяют свою длину, что и является источником ультразвуковых колебаний.
Интенсивность колебаний и получающееся в результате этого акустическое давление возрастает с повышением температуры жидкости. Поэтому в схему ультразвуковой ванны вводят нагревательный элемент. Экран служит для формирования направленного потока ультразвуковых волн; его положение регулируют перед началом ультразвуковой очистки.
Жидкости для ультразвуковых ванн
Требования к составу жидкости связаны с её вязкостью и кислотным числом рН, которое определяет длительность и эффективность удаления поверхностных загрязнений.
Практическое применение получили:
- Водные растворы кислот (рH 5,0 или менее). Используются для удаления известковых отложений, окалины, ржавчины и некоторых минералов с поверхности стали и чугуна.
- Щелочные растворы (pH 10 или выше). Используются для очистки олова, латуни, цинка, меди, нержавеющей стали (и других сталей аустенитного класса).
- Ферментативные растворы. Разработаны для удаления загрязнений на основе белков с поверхности пластмасс, стекла, алюминия, латуни, титана и нержавеющей стали.
- Деионизированная вода. Являясь нейтральным очистителем, хорошо действует на резину, пластмассу, стекло, ткани и металлы, но малоэффективна при стойких и плотных отложениях.
Выбор жидкости определяется такими условиями, как опасность коррозии (которая наиболее вероятна при использовании кислотных растворов) и вероятности разрушения некоторых минералов повышенной хрупкости – топаза, оникса, обработка которых возможна только в нейтральных растворах.
Для повышения эффективности ультразвуковой очистки в растворы добавляют эмульгаторы и нейтральные (мягкие) моющие вещества. С увеличением длительности применения рабочую жидкость заменяют, а внутреннюю поверхность ванны тщательно очищают от гомогенизированных частиц.
Динамометр ДПУ-2-2. Технические характеристики
Обзор систем мониторинга балочных мостов центральной части Западного скоростного диаметра в Санкт-Петербурге
описание конструкции и область применения, устройство и принцип действия
Времена научно-технического прогресса не проходят даром. Техника работает, выходит из строя, загрязняется. Иногда продлить срок службы изделия можно простой очисткой деталей от накопившейся грязи.
Поэтому всё большую популярность набирают ультразвуковые ванны.
- Что такое ультразвуковая ванна?
- Схема устройства
- Сфера применения ультразвука
- Как собрать ультразвуковые ванны своими руками?
- Что надо знать при работе с ультразвуковыми ваннами?
Основное место использования этих приборов — автосервис. Но и во многих других отраслях они бывают необходимы. В мастерских по ремонту компьютеров такая штука может пригодиться для очистки головок засохших картриджей от принтеров. В больницах с помощью ультразвуковой ванночки можно очищать хирургические и оптические инструменты, а также приборы. Да и дома бывает необходимость иметь такое приспособление всегда под рукой. Вот и возникает у многих людей вопрос: где взять схему ультразвуковой ванны, чтобы сделать её своими руками?
Что такое ультразвуковая ванна?
Звуковые высокочастотные волны, которые не может распознать человеческий слух, называются ультразвуком._480x0_e40.jpg)
Частота таких волн начинается от 18 килогерц. При воздействии ультразвуком на жидкости появляется большое количество маленьких пузырьков. Повышая давление можно добиться процесса кавитации — когда пузырьки начинают взрываться. Чем выше давление, тем большего размера могут быть пузырьки. Явление кавитации и взяли за основу изобретатели ультразвуковой ванны.
Как следует из названия, ультразвуковая ванна нужна для очистки предметов от загрязнения ультразвуком. Сама по себе ванна — это чаша из нержавеющей стали. Объём такой чаши составляет один литр. Исходя из этого уже понятно, что очищать в ванночке можно небольшие предметы. Но это если речь идёт о бытовом аппарате. Для промышленных нужд объем ванны может достигать несколько десятков литров. Диапазон волн, применяемый в установке от 18 до 120 килогерц.
Схема устройства
Главным элементом по праву можно назвать излучатель, который необходим для преобразования колебаний электрического тока в механические.
Механические колебания через стенки ёмкости, попадая в жидкую среду, воздействуют на очищаемый предмет.
Чтобы излучатель мог производить описанный процесс, необходим генератор частот. Генератор формирует ультразвук при помощи электрических колебаний, которые поступают в излучатель.
Для улучшения эффекта очистки металлическая ёмкость постоянно подогревается. Под чашей расположены нагревательные элементы, поддерживающие постоянную температуру жидкости. Так как излучатель работает импульсно, то в промежутках между импульсами надо поддерживать стабильные условия происходящих процессов.
Процесс очистки происходит следующим образом:
- в специальную ёмкость наливается очищающий раствор;
- в раствор опускается предназначенный для очистки предмет;
- включается прибор, генерирующий волны, в результате этого на поверхности должны появиться пузырьки;
- эти пузырьки воздействуют на деталь так, что как бы съедают грязь. Причём происходит это даже в самых труднодоступных местах.
Сфера применения ультразвука
Сегодня спектр применения ванночек на основе ультразвука достаточно широк. Если в промышленности принцип ультразвука известен давно, то теперь список областей, где он используется постоянно растёт. С точностью можно сказать, что чистка ультразвуком стала родной для следующих отраслей промышленности:
- ювелиры взяли этот метод себе на вооружение. Ювелирное дело то же трудоёмкое производство, особенно если надо почистить камни или старые изделия;
- всё что связано с оптикой эффективно поддаётся очистке в ёмкостях с очищающим раствором;
- кремниевые пластины и платы в электронной промышленности, очищаются подобным методом;
- в химической промышленности кавитацией увеличивают скорость реакций;
- автопром и типография промывают детали и узлы механизмов;
- оказалось, что таким способом очень хорошо очищаются мобильные телефоны, ведь там столько труднодоступных мест. Даже печатные головки принтеров, которые не удавалось ранее очистить, после частотного воздействия становятся как новые.
Даже печатные головки принтеров, которые не удавалось ранее очистить, после частотного воздействия становятся как новые.Как собрать ультразвуковые ванны своими руками?
Можно купить технику с ультразвуком, а можно сделать самому по схеме. Необходимость собрать ультразвуковые ванны своими руками возникает потому, что на рынке в основном представлены китайские модели. Если что и попадается поприличней, то цена в несколько раз превышает китайский аналог.
Чтобы самому собрать ультразвуковой прибор для очистки, нужно хоть немного разбираться в физике. Тем, кто в школе собирал радиоприёмники, будет намного проще сделать своими руками такой прибор.
Итак, приступаем к сборке ультразвуковой ванны. В схеме прибора, собранного собственноручно должны присутствовать следующие компоненты:
- стальной каркас для крепления в нём всех элементов;
- насос для нагнетания жидкости в ванну;
- импульсный трансформатор для повышения напряжения;
- любой сосуд из керамики;
- магниты от старого динамика;
- катушку с ферритовым стержнем;
- небольшая трубка из стекла или пластмассы;
- и, конечно же, жидкость, которая будет использоваться в работе.
Если все детали в наличии, можно приступать к сборке. Пошаговая сборка ультразвуковой ванны своими руками, особенно когда есть некоторые навыки, занимает всего-навсего в несколько этапов.
- На пластмассовую (стеклянную) трубку наматывается катушка. Ферритовый стержень не надо никуда убирать или приматывать: он так и остаётся висеть. Один конец ферритового стержня должен быть свободным. На него одевается магнит от динамика. Таким образом, получается магнитострикционный преобразователь или излучатель ультразвука.
- Керамический сосуд крепится в стальном каркасе. Это и будет нашей ванночкой.
- В дне керамического сосуда сверлится отверстие, в которую вставляется получившийся магнитострикционный преобразователь.
- В зависимости от того какой объём нужен в ультразвуковой ванне, своими руками можно установить и насос. В больших ёмкостях насос придётся ставить для ускорения поступления жидкости.
- Так как напряжение в сети постоянно, понадобиться импульсный трансформатор. Такой трансформатор можно найти в старом компьютере или телевизоре.
- Схема готова — осталось её испытать. Если возникнут недоделки их сразу же можно устранить.
Что надо знать при работе с ультразвуковыми ваннами?
Ультразвуковые ванны своими руками можно собрать и они будут работать. Но, как и в случае с изделиями заводской сборки, не стоит забывать о некоторых правилах.
- В первую очередь соблюдать правила электрической и пожарной безопасности.
- Перед началом работ обязательно провести внешний осмотр агрегата, тем более, если он сделан самостоятельно.
- Во время работы установки нельзя руками трогать жидкость или очищаемую деталь. Если такое необходимо сделать, то обязательно на руках должны быть резиновые перчатки.
- Без жидкости в ванночке работать с установкой нельзя.
- Если проводится чистка мелких изделий, то их лучше всего поместить в ванночку в стакане с чистящей жидкостью, а саму ёмкость заполнить простой водопроводной водой.
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
доступны современные ультразвуковые ванны. Они используются во всем мире, обеспечивая простые и эффективные результаты для
конечной в ультразвуковой очистке. Их можно нагреть до 69°C/156,2°F и настроить на градусы Фаренгейта или Цельсия. Они оснащены прочными промышленными преобразователями с частотой 40 кГц, а частота свипирования устраняет стоячие волны и создает постоянную кавитацию по всему резервуару.
панель и приподнята над резервуаром, чтобы избежать повреждения чистящими растворами.
Один раз
по истечении периода времени работы ультразвука устройство выключается, обеспечивая одинаковые результаты — каждые
время. Автоматическая ультразвуковая активация: Когда температура процесса достигает запрограммированного
заданное значение, ультразвуковой цикл начинается. Это включает в себя выбираемое время как для дегазации, так и для ультразвуковой обработки.
обработка.
Когда цикл завершен и нет кнопок управления
касаются в течение 15 минут, устройство переходит в спящий режим. Прикосновение к любой клавише на контроллере
вызывает повторное включение устройства.
Важно, чтобы детали не упирались в дно
ванны, так как он может препятствовать ультразвуковому
деятельности и, возможно, повредить устройство. Сетчатые корзины дают вам возможность
прямой или непрямой очистки. Все модели
поставляются с крышками, чтобы моющая ванна могла
нагреваться быстрее. При методе прямой очистки детали подвешиваются с помощью перфорированного лотка, сетчатой корзины или опорной стойки, что позволяет звуковым волнам проникать непосредственно к деталям.
00Ультразвуковая ванна зондового типа и ультразвуковая ванна: сравнение эффективности
Процессы обработки ультразвуком могут осуществляться с использованием ультразвукового гомогенизатора зондового типа или ультразвуковой ванны.
Хотя в обоих методах к образцу применяется ультразвук, существуют значительные различия в эффективности, результативности и возможностях процесса. Ультразвуковые датчики зондового типа значительно превосходят ультразвуковую ванну, когда речь идет об интенсивности ультразвука, амплитуде, равномерной обработке и воспроизводимости.
Желаемые эффекты ультразвуковой обработки жидкостей, включая гомогенизацию, диспергирование, деагломерацию, измельчение, эмульгирование, экстракцию, лизис, дезинтеграцию и сонохимические эффекты, вызываются кавитацией. При введении ультразвука высокой мощности в жидкую среду звуковые волны передаются в жидкости и создают чередующиеся циклы высокого давления (сжатия) и низкого давления (разрежения) со скоростями, зависящими от частоты. Во время цикла низкого давления ультразвуковые волны высокой интенсивности создают небольшие вакуумные пузырьки или пустоты в жидкости. Когда пузырьки достигают объема, при котором они больше не могут поглощать энергию, они сильно схлопываются во время цикла высокого давления.
Это явление называется кавитацией. Во время имплозии локально достигаются очень высокие температуры (около 5000 К) и давления (около 2000 атм). Схлопывание кавитационного пузыря также приводит к образованию струй жидкости со скоростью до 280 м/с. [Суслик 1998]
Мохолкар и др. (2000) обнаружили, что пузырьки в области наибольшей интенсивности кавитации претерпевают переходное движение, в то время как пузырьки в области наименьшей интенсивности кавитации испытывают устойчивое/колебательное движение. Временное схлопывание пузырьков, вызывающее локальные максимумы температуры и давления, лежит в основе наблюдаемого воздействия ультразвука на химические системы.
Интенсивность ультразвуковой обработки зависит от подводимой энергии и площади поверхности сонотрода. Для заданного энерговклада применяется: чем больше площадь поверхности сонотрода, тем ниже интенсивность ультразвука.
Ультразвуковые волны могут генерироваться ультразвуковыми системами различных типов. Далее будут сравниваться различия между обработкой ультразвуком с использованием ультразвуковой ванны, устройства ультразвукового зонда в открытом сосуде и устройства ультразвукового зонда с камерой проточной ячейки.
Сравнение распределения кавитационных горячих точек
Для ультразвуковых применений используются ультразвуковые датчики (сонотроды/рупоры) и ультразвуковые ванны. «Среди этих двух методов ультразвуковой обработки зондовая обработка ультразвуком является более эффективной и мощной, чем ультразвуковая ванна при применении дисперсии наночастиц; устройство ультразвуковой ванны может обеспечить слабую ультразвуковую обработку с примерно 20-40 Вт/л и очень неравномерным распределением, в то время как устройство ультразвукового зонда может обеспечить 20000 Вт/л жидкости. Таким образом, это означает, что устройство с ультразвуковым зондом превосходит устройство с ультразвуковой ванной в 1000 раз». (ср. Асади и др., 2019 г.)
Ультразвуковая ванна
В ультразвуковой ванне кавитация возникает несогласно и бесконтрольно распространяется по баку. Эффект обработки ультразвуком низкой интенсивности и неравномерного распространения.
Воспроизводимость и масштабируемость процесса очень плохие.
На рисунке ниже показаны результаты тестирования фольги в ультразвуковой ванне. Поэтому тонкая алюминиевая или оловянная фольга помещается на дно заполненного водой ультразвукового резервуара. После обработки ультразвуком видны единичные эрозии. Эти единичные перфорированные пятна и отверстия в фольге указывают на горячие точки кавитации. Из-за низкая энергия и неравномерное распределение ультразвука внутри резервуара следы эрозии возникают только точечно. Следовательно, ультразвуковые ванны в основном используются для очистки.
На рисунках ниже показано неравномерное распределение кавитационных горячих точек в ультразвуковой ванне. На рис. 2 использована ванна с площадью дна 20×10 см.
Для измерений, показанных на рис. 3, использовалась ультразвуковая ванна с нижним пространством 12×10 см.
Оба измерения показывают, что распределение поля ультразвукового излучения в ультразвуковых резервуарах очень неравномерно.
Исследование ультразвукового облучения в различных местах ванны показывает значительные пространственные изменения интенсивности кавитации в ультразвуковой ванне.
На рис. 4 ниже сравнивается эффективность ультразвуковой ванны и ультразвукового зонда на примере обесцвечивания азокрасителя метилового фиолетового.
Дханалакшми и др. обнаружили в своем исследовании, что 9Ультразвуковые устройства зондового типа 0381 имеют высокую локализованную интенсивность по сравнению с резервуарными и, следовательно, больший локальный эффект, как показано на рис. 4. Это означает более высокую интенсивность и эффективность процесса обработки ультразвуком.
Ультразвуковая установка, как показано на рисунке 4, позволяет полностью контролировать наиболее важные параметры – амплитуду, давление, температуру, вязкость, концентрацию, объем реактора.
Зондовая ультразвуковая обработка с помощью UP200Ht
Свяжитесь с нами / Запросите дополнительную информацию
Расскажите нам о ваших требованиях к обработке.
Мы порекомендуем наиболее подходящие параметры настройки и обработки для вашего проекта.
Имя
Адрес электронной почты (обязательно)
Номер телефона
Продукт или область интересов
Обратите внимание на нашу политику конфиденциальности.
Рис. 1: Ультразвуковой сонотрод, передающий звуковые волны в жидкость. Запотевание под поверхностью сонотрода указывает на область кавитационного очага.
Преимущества Зонд-Sonication:
- интенсивный
- сфокусированный
- полностью управляемый
- равномерное распределение
- воспроизводимый
- линейное масштабирование
- серийный и поточный
Ультразвуковой зонд в открытом стакане
Когда образцы обрабатываются ультразвуком с помощью ультразвукового зонда, зона интенсивного ультразвукового воздействия находится непосредственно под сонотродом/зондом.
Расстояние ультразвукового облучения ограничено определенной областью наконечника сонотрода. (см. рис.1)
Ультразвуковые процессы в открытых стаканах в основном используются для технико-экономических испытаний и для пробоподготовки небольших объемов.
Устройство ультразвукового зонда в режиме непрерывного потока
Самые сложные результаты обработки ультразвуком достигаются при непрерывной обработке в закрытом режиме потока. Весь материал обрабатывается ультразвуком той же интенсивности, что и путь потока, и время пребывания в камере ультразвукового реактора контролируется.
Рис. 4: Ультразвуковая система UIP1000hd мощностью 1 кВт с проточной кюветой и насосом
Результаты процесса ультразвуковой обработки жидкости для данной конфигурации параметров являются функцией энергии на обрабатываемый объем. Функция изменяется при изменении отдельных параметров. Кроме того, фактическая выходная мощность и интенсивность на площадь поверхности сонотрода ультразвукового устройства зависят от параметров.
Кавитационное воздействие ультразвуковой обработки зависит от поверхностной интенсивности, которая описывается амплитудой (А), давлением (p), объемом реактора (VR), температурой (T), вязкостью (η) и другими. Знаки «плюс» и «минус» указывают на положительное или отрицательное влияние конкретного параметра на интенсивность ультразвуковой обработки.
Управляя наиболее важным параметром процесса обработки ультразвуком, процесс полностью воспроизводим, а достигнутые результаты можно масштабировать полностью линейно. Различные типы сонотродов и реакторов с ультразвуковыми проточными ячейками позволяют адаптировать их к конкретным технологическим требованиям.
Резюме
В то время как ультразвуковая ванна обеспечивает слабую обработку ультразвуком с прибл. 20-40 W/L и очень неравномерное распределение , ультразвуковой датчик типа могут легко соединяться прибл. 20 000 Вт/л в обрабатываемую среду.
Это означает, что устройство типа ультразвукового зонда превосходит ультразвуковую ванну в 1000 раз (в 1000 раз больше потребляемой энергии на единицу объема) благодаря сфокусированному и равномерному входной мощности ультразвука. Полный контроль над наиболее важными параметрами обработки ультразвуком обеспечивает полностью воспроизводимые результаты и линейную масштабируемость результатов процесса.
Рис.3: Обработка ультразвуком в открытой пробирке с использованием ультразвукового лабораторного устройства с сонотродом/зондом
Свяжитесь с нами / Запросите дополнительную информацию
Расскажите нам о ваших требованиях к обработке. Мы порекомендуем наиболее подходящие параметры настройки и обработки для вашего проекта.
Имя
Адрес электронной почты (обязательно)
Номер телефона
Продукт или область интересов
Обратите внимание на нашу политику конфиденциальности.
В этом видеоролике показан ультразвуковой рожок мощностью 200 Вт для диспергирования, гомогенизации, извлечения или дегазации лабораторных образцов.
Ультразвуковой чашечный рожок (200 Вт)
Литература/Ссылки
- Асади, Амин; Пурфаттах, Фарзад; Миклош Силагьи, Имре; Афранд, Масуд; Зила, Гавел; Сон Ан, Хо; Вонгвайз, Сомчай; Минь Нгуен, Хоанг; Арабкусар, Ахмад; Махиан, Омид (2019): Влияние характеристик обработки ультразвуком на стабильность, теплофизические свойства и теплопередачу наножидкостей: всесторонний обзор. Ультразвук Сонохимия 2019.
- Дханалакшми, Н.П.; Нагараджан, Р. (2011): Ультразвуковая интенсификация химической деградации метилового фиолетового: экспериментальное исследование. In: Миры Acsd. науч. Инженерная техника 2011, Том 59, 537-542.
- Киани, Х.; Чжан, З. Дельгадо, А .; Сун, Д.-В. (2011): Зародышеобразование некоторых жидких и твердых модельных пищевых продуктов во время замораживания с помощью ультразвука. В: Food Res. Международный 2011. Т.44/ №9. С. 2915-2921.
- Мохолкар В. С.; Соболь, С.П.; Пандит, А.Б. (2000): Картирование интенсивности кавитации в ультразвуковой ванне с использованием акустической эмиссии. В: AICHE J. 2000, Vol.46/ No.4, 684-694.
- Nascentes, CC; Корн, М.; Соуза, CS; Арруда, Массачусетс (2001): Использование ультразвуковых ванн для аналитических приложений: новый подход к условиям оптимизации. В: Дж. Браз. хим. соц. 2001, Т.12/ №1, 57-63.
- Сантос, HM; Лодейро, К., Капело-Мартинес, Ж.-Л. (2009): Сила ультразвука. В: Ультразвук в химии: аналитическое приложение. (под редакцией Ж.-Л. Капело-Мартинеса). Wiley-VCH: Weinheim, 2009. 1-16.
- Suslick, KS (1998): Энциклопедия химической технологии Кирка-Отмера; 4-е изд. J. Wiley & Sons: Нью-Йорк, 1998, Vol. 26, 517-541.
Ультразвук Сонохимия 2019.
В: Ультразвук в химии: аналитическое приложение. (под редакцией Ж.-Л. Капело-Мартинеса). Wiley-VCH: Weinheim, 2009. 1-16.Факты, которые стоит знать
Ультразвуковые гомогенизаторы тканей часто называют ультразвуковыми зондами, ультразвуковыми лизерами, ультразвуковыми деструкторами, ультразвуковыми измельчителями, соноразрушителями, ультразвуковыми дисмембраторами, клеточными деструкторами, ультразвуковыми диспергаторами или растворителями. Различные условия являются результатом различных приложений, которые могут быть выполнены с помощью ультразвука.
Ультразвуковые ванны — FALC Instruments
Ультразвуковые ванны — FALC InstrumentsГлавная — ПРИБОРНАЯ ЛИНИЯ-Ультразвуковые ванны
Ультразвуковые ванны
Категории блога
Ультразвуковые ванны
Товаров: 15.
Сортировать по —Наименование продукта: от А до ЯНазвание продукта: от Я до AСсылка: Сначала самая низкаяСсылка: Сначала самая высокая
Показать 1224 на странице
Labsonic LBS1 -0,6
Использование ультразвуковых ванн LABSONIC FALC обеспечивает идеальную очистку объектов за минимальное время, получая за несколько секунд устранение всех примесей.
Labsonic LBS1 -3
Использование ультразвуковых ванн LABSONIC FALC позволяет за минимальное время провести идеальную очистку объектов, удалив все загрязнения за несколько секунд.
Labsonic LBS1 -6
Использование ультразвуковых ванн LABSONIC FALC позволяет за минимальное время провести идеальную очистку объектов, удалив все загрязнения за несколько секунд.
Labsonic LBS1 -10
Использование ультразвуковых ванн LABSONIC FALC позволяет за минимальное время провести идеальную очистку объектов, удалив все загрязнения за несколько секунд.
Labsonic LBS1 -15
Использование ультразвуковых ванн LABSONIC FALC позволяет идеально очистить объекты за минимальное время, удалив все загрязнения за несколько секунд.
Labsonic LBS1 -22,5
Использование ультразвуковых ванн LABSONIC FALC позволяет за минимальное время провести идеальную очистку объектов, удалив за несколько секунд все загрязнения.
Labsonic LBS 1 — h4
Использование ультразвука LABSONIC FALC позволяет идеально очистить объект в кратчайшие сроки, удаляя самые стойкие загрязнения всего за несколько секунд.
Labsonic LBS 1 — h20
Использование ультразвука LABSONIC FALC позволяет идеально очистить объект в кратчайшие сроки, удаляя самые стойкие загрязнения всего за несколько секунд.
Labsonic LBS 1 — h32,5
Использование ультразвука LABSONIC FALC позволяет идеально очистить объект в кратчайшие сроки, удаляя самые стойкие загрязнения всего за несколько секунд.
Labsonic LBS2 -4,5
Модели LBS2 снабжены цифровым таймером, регулировкой мощности, возможностью выбора двух частот КГц, нагревом от 20°C до 80°C и звуковой сигнализацией, которая включается при превышении температуры установить значения.
Labsonic LBS2 -10
Модели LBS2 снабжены цифровым таймером, регулировкой мощности, возможностью выбора двух частот кГц, нагревом от 20°C до 80°C и звуковым сигналом, который включается при превышении температуры заданных значений. .
Labsonic LBS2 -15
Модели LBS2 снабжены цифровым таймером, регулировкой мощности, возможностью выбора двух частот кГц, нагревом от 20°C до 80°C и звуковым сигналом, который включается при превышении температуры заданных значений. .
с показателем 1 — 12 из 15 предметов
Панельный инструмент
Mayout Mod
home1 home2 home 3 home 4
Live Theme Editor
- селекторы
- элементы
Body Content
Body Bg ImageClear
Those Images in folder YOURTHEME/img/patterns/
Attachment
Not setscrollfixedlocalinitialinheritPosition
Not setleft topleft centerleft bottomright topright centerright bottomcenter topcenter centercenter bottomRepeat
Not setrepeatrepeat-xrepeat-yno-repeatinitialinherit
Фоновое содержимое Очистить
Контейнер Bg ImageClear
Эти изображения в папке YOURTHEME/img/patterns/
Attachment
Not setscrollfixedlocalinitialinheritPosition
Not setleft topleft centerleft bottomright topright centerright bottomcenter topcenter centercenter bottomRepeat
Not setrepeatrepeat-xrepeat-yno-repeatinitialinherit
Container Background Clear
Font-Size Inherit1213141516Clear
Color Text Clear
Link Color Clear
Link Hover Color Clear
Topbar
BG внешний цвет Color Clear
BG Color Clear
Цветовой текст прозрачный
Цветовая связь прозрачная
Цветовая звено.
Прозрачный
Header Main
BG CLORIE CLORIE
BG.
Color Link Clear
Color Link Hover Clear
Footer
Bg Outside Color Clear
Bg Color Clear
Color Text Clear
Color Link Clear
Color Link Hover Clear
Background ImageClear
Those Images in folder YOURTHEME/img/patterns/
Attachment
Not setscrollfixedlocalinitialinheritPosition
Not setleft topleft centerleft bottomright topright centerright bottomcenter topcenter centercenter bottomRepeat
Not setrepeatrepeat-xrepeat-yno-repeatinitialinherit
Продукты
Цвет Название Продукт Очистить
Цвета цена прозрачно
Цвета цена старая прозрачная
BGColor Cart Care
Цветная корзина Clear
Цветовой список пожеланий CLEAR
Модули по умолчанию в боковой панели
.
Цвет Прозрачный
Цвет границы Прозрачный
Модули, выделенные на боковой панели
Фон заголовка Прозрачный
Цвет заголовка Прозрачный
Фон содержимого Прозрачный
Цвет содержимого Прозрачный
Цвет содержимого Прозрачный
Цвет границы Прозрачный
Максимальная производительность ультразвуковой ванны
, безопасное и эффективное удаление загрязнений практически с любого продукта, который можно безопасно смочить в биоразлагаемой ультразвуковой ванне. В этом посте мы даем рекомендации по максимальному повышению производительности вашей ультразвуковой ванны, что способствует повышению эффективности ваших операций ультразвуковой очистки.
Охватываемые вопросы включают:
- Выбор подходящей химии для ванны
- Время очистки и температура очистки
- Советы по продлению срока службы ультразвуковых ванн
Ванна для ультразвуковой очистки Химия
Существует широкий спектр составов для поддержки операций ультразвуковой очистки.
Некоторые производители называют эти растворы для ультразвуковой очистки, другие используют общую категорию, называемую мылом. С этим не поспоришь, потому что использование мыла вызывает в воображении образ уборки, будь то автомойка, стиральная машина или душ.
Независимо от номенклатуры эти составы предназначены для выполнения конкретных задач по очистке. Вместо того, чтобы тратить время на их описание в этом посте, посетите наш пост о том, как выбрать раствор для ультразвуковой очистки.
Время и температура ванны для ультразвуковой очистки
Производители составов ванн для ультразвуковой очистки предоставляют инструкции по рекомендуемым разбавлениям водой и рекомендуемым температурам очистки.
Время ультразвуковой очистки
Время очистки зависит от вашего личного опыта использования этих устройств. В наших ультразвуковых сообщениях в блогах подробно описаны конкретные операции по очистке, и мы приглашаем вас посетить различные сообщения.
Время очистки можно контролировать с помощью таймеров, установленных на многих моделях, включая ультразвуковые очистители Elmasonic, предлагаемые Tovatech.
Ультразвуковая очистка Температура
Температура очистки — это другое дело. Рекомендуемые температуры ультразвуковой ванны предоставляются поставщиками концентратов чистящих растворов. Обычно теплые ванны работают лучше, но во многих случаях слишком высокая температура может повредить очищаемые предметы.
Температура, при которой ванна для ультразвуковой очистки достигает максимальной эффективности, обычно указывается в технических описаниях или указывается в стандартных рабочих процедурах, предоставляемых техническими и торговыми ассоциациями.
Например, в информационном листке на широко используемый щелочной раствор elma tec clean A4 указана температура от 50 до 80⁰C, тогда как MedClean C7 для стоматологических и хирургических инструментов следует использовать при температуре примерно 40⁰C.
Высокие температуры ультразвуковой ванны обычно рекомендуются для деталей, сильно загрязненных смазкой и маслом, но это может привести к сильному прилипанию крови к стоматологическим и хирургическим инструментам. В целом, однако, эффективность ультразвукового чистящего раствора выравнивается примерно при температуре 80⁰C, выше которой вы только тратите электроэнергию.
Оборудование для ультразвуковой очистки, такое как серии Elma E, S и P, предлагаемые Tovatech, оснащены нагревателями, которые позволяют пользователям выбирать рекомендуемую температуру очистки. Эти устройства оснащены функцией автоматического запуска, которая инициирует кавитацию при достижении выбранной температуры очищающего раствора, после чего нагреватель отключается.
Ультразвуковая кавитация производит тепло
Важно понимать, что энергия ультразвуковой кавитации преобразуется в тепло в процессе очистки, даже если нагреватель устройства выключен. Постоянно работающий блок может поднять температуру раствора до 60⁰C в зависимости от модели.
Охлаждение температуры в ультразвуковой ванне
Если вы очищаете продукты, повышение температуры которых должно быть ограничено, вам следует применить метод охлаждения раствора.
Tovatech предлагает охлаждающий змеевик Elma, который крепится к ванне для очистки. Охлаждающая вода циркулирует по змеевику, чтобы предотвратить перегрев очищающей жидкости.
Охлаждающий змеевик можно легко установить в любой ультразвуковой очиститель Elmasonic S или P, доступный от Tovatech. Требуется немного времени, чтобы поместить его в резервуар между корзиной и стенкой резервуара. Для больших резервуаров можно комбинировать два или более охлаждающих змеевика. Охлаждающий змеевик подключается к предоставленному заказчиком лабораторному криостату или к системе водопроводной воды.
Вы также можете создать свою собственную систему. Клиент, использующий устройство Elmasonic P60H для очистки виниловых пластинок, включает насос, когда температура раствора приближается к 50⁰C.
Насос перемещает жидкость из слива бака через трубку и 1-микронный фильтр, из которого она возвращается в бак. Это, по словам заказчика, охлаждает и очищает раствор.
Вывод: обратите внимание на температуру в ванне для ультразвуковой очистки, если высокие температуры препятствуют процессу очистки (например, при очистке хирургических инструментов) или могут повредить очищаемые объекты.
Как продлить срок службы ванны для ультразвуковой очистки
Жир, грязь и другие загрязнения, удаляемые в процессе ультразвуковой очистки, попадают в ванну. Их удаление помогает продлить срок службы ванны. Это особенно важно при использовании промышленных ультразвуковых очистителей большой емкости.
Для некоторых операций о времени замены свидетельствуют явно грязные растворы и более длительные циклы очистки. В других случаях, особенно при удалении жира и масел, масло поднимается и всплывает на поверхность. Не так очевидны загрязнения, которые оседают на дно резервуара.
Ванны для ультразвуковой очистки могут быть выбраны в зависимости от того, как вы работаете со смазкой и маслом. В этих случаях они классифицируются как эмульгирующие и деэмульгирующие очистители. В первом случае масла остаются взвешенными в чистящем растворе, где они в конечном итоге снижают эффективность и должны быть заменены.
В последнем случае они поднимаются на поверхность, их можно снять и отложить для последующей утилизации.
Большие резервуары для ультразвуковой очистки доступны со скользящим выступом, который направляет плавающие загрязняющие вещества в сборный резервуар для надлежащей утилизации. При использовании эмульгирующего чистящего раствора в установках промышленного масштаба возможно подключение маслоотделителя к оборудованию. Ванна циркулирует через сепаратор, где удаляется взвешенное масло, а обработанный раствор возвращается.
Доступны фильтры для продления срока службы ванны для ультразвуковой очистки. Они могут быстро окупиться при использовании на агрегатах большой мощности.
Лучшими являются системы с двумя фильтрами, которые сначала удаляют частицы, вызывающие износ насоса, а второй удаляют более мелкие загрязняющие вещества. Время замены фильтра сигнализируется манометром.
Независимо от того, как вы продлеваете срок службы ванны для ультразвуковой очистки, вы должны включать очистку резервуара в процедуру технического обслуживания. Следуйте рекомендациям производителя и ни в коем случае не используйте абразив при удалении отложений на дне бака.
Мы надеемся, что этот пост поможет вам выбрать, использовать и обслуживать ванну для ультразвуковой очистки. Пожалуйста, свяжитесь со специалистами по ультразвуковой очистке в Tovatech, чтобы получить ответы на ваши вопросы по очистке и рекомендации по использованию оборудования.
Ультразвуковые ванны Bransonic серии CPX/CPXH
Только сентябрь: Electronic Memory Game при заказе на 200 долларов при использовании кода DS0922. Нажмите, чтобы узнать больше.
Тел.
800.621.7193
Дайггер Сайентифик
Нажмите, чтобы увеличить изображение
Являясь лидером в области передовых ультразвуковых технологий, вы можете рассчитывать на эти новые ультразвуковые ванны Branson Bransonic — CPX/CPXH Series , обеспечивающие высочайший уровень согласованности очистки, длительную производительность и разнообразие функций и размеров, соответствующих вашим потребностям. индивидуальные потребности. Ванны Bransonic широко используются в лабораториях, легкой промышленности, медицине и других специальных областях для очистки инструментов, удаления загрязнений, подготовки проб, например, для дегазации жидкостей, смешивания и гомогенизации, растворения твердых веществ, лизиса и т. д.
Серия поставляется с (CPXH) или без (CPX) нагревом и полностью программируется для автоматической работы. Цифровые таймеры имеют установленный цикл очистки до 99 минут.
Новая функция отслеживания мощности Branson поддерживает постоянную мощность ультразвука даже при изменении условий в ванне. Регуляторы высокой/низкой мощности помогают защитить хрупкие компоненты, такие как прецизионные инструменты. Встроенный датчик температуры предотвращает перегрев и автоматически отключает нагрев и ультразвук, когда температура превышает 70°C, а нагреватель регулируется от 20° до 69°C.°С.
Блок с подогревом CPXH также имеет функцию автоматической активации ультразвуком. Когда температура процесса достигает запрограммированного заданного значения, начинается ультразвуковой цикл. Это включает в себя выбираемые таймеры как для дегазации, так и для ультразвуковой обработки.
Обе модели имеют дегазацию, которая может быть установлена до 99 минут и используется для пробоподготовки.
Очистители емкостью 0,5 и 0,75 галлона имеют носик для слива, а очистители емкостью 1,5, 2,5 и 5,5 галлона имеют быстросъемный слив. Все устройства оснащены утопленными баками из нержавеющей стали 304, окруженными герметичным полипропиленовым корпусом, и герметичной мембранной панелью управления с защитой от брызг и проливания.
Внесены в список CSA и UL и соответствуют стандартам CE.
Основные характеристики
Ультразвуковой преобразователь промышленного типа генерирует высокочастотные звуковые волны, обеспечивающие максимальную очищающую способность. #sthash.EjcwJ3fn.dpuf
Ультразвуковой преобразователь промышленного типа генерирует высокочастотные звуковые волны, обеспечивающие максимальную мощность очистки- Очистители с нагревателем (CPXH), цифровым таймером, датчиком температуры и функцией дегазации идеально подходят для ответственных задач очистки
- Функция дегазации удаляет пузырьки воздуха из раствора для более эффективной очистки
- Частота очистки
- Все устройства поставляются с крышкой
- Доступны различные размеры
- Двухлетняя гарантия
| Товар | Вместимость | Модель | Сила | Бак ДхШхГ- в | Аксессуар Описание | Единица измерения | Цена | Покупка | |
|---|---|---|---|---|---|---|---|---|---|
ЭФ15274 СРХ-952-119R | 0,5 галлона | CPX1800 | 120В | 6х5,5х4 | Каждый | 618,95 $ | В наличии | ||
ЭФ15279 СРХ-952-139R | 0,5 галлона | CPX1800-E | 220В | 6х5,5х4 | Каждый | 745,95 $ | В наличии | ||
EF13045 СРХ-952-118R | 0,5 галлона | CPX1800H | 120В | 6х5,5х4 | Каждый | 660,95 $ | 1 В наличии 1 В наличии | ||
ЭФ13047 СРХ-952-138R | 0,5 галлона | CPX1800H-Е | 220В | 6х5,5х4 | Каждый | 817,95 $ | В наличии | ||
ЭФ15275 СРХ-952-219R | 0,75 галлона | CPX2800 | 120В | 9,5х5,5х4 | Каждый | 776,95 $ | В наличии | ||
ЭФ15280 СРХ-952-239R | 0,75 галлона | CPX2800-E | 220В | 9,5х5,5х4 | Каждый | 987,95 $ | В наличии | ||
ЭФ13050 СРХ-952-218R | 0,75 галлона | CPX2800H | 120В | 9х5,5х4 | Каждый | 1105,95 $ | В наличии | ||
ЭФ13051 СРХ-952-238Р | 0,75 галлона | CPX2800H-Е | 220В | 9х5,5х4 | Каждый | 1082,95 $ | В наличии | ||
ЭФ15276 СРХ-952-319R | 1,5 галлона | CPX3800 | 120В | 11,5x6x6 | Каждый | 1 258,95 $ | В наличии | ||
ЭФ15281 СРХ-952-339R | 1,5 галлона | CPX3800-E | 220В | 11,5x6x6 | Каждый | 1 621,95 $ | В наличии | ||
ЭФ13054 СРХ-952-318R | 1,5 галлона | CPX3800H | 120В | 11,5x6x6 | Каждый | 1 223,95 $ | В наличии | ||
ЭФ13055 СРХ-952-338R | 1,5 галлона | CPX3800H-E | 220В | 11,5x6x6 | Каждый | 1744,95 $ | В наличии | ||
ЭФ15277 СРХ-952-519R | 2,5 галлона | CPX5800 | 120В | 11,5х9,5х6 | Каждый | 2 378,95 $ | В наличии | ||
ЭФ15282 СРХ-952-539R | 2,5 галлона | CPX5800-E | 220В | 11,5х9,5х6 | Каждый | 2951,95 $ | В наличии | ||
ЭФ13057 СРХ-952-518R | 2,5 галлона | CPX5800H | 120В | 11,5х9,5х6 | Каждый | 2 342,95 $ | В наличии | ||
ЭФ13060 СРХ-952-538R | 2,5 галлона | CPX5800H-Е | 220В | 11,5х9,5х6 | Каждый | 3185,95 $ | В наличии | ||
ЭФ15278 СРХ-952-819R | 5,5 галлона | CPX8800 | 120В | 19,5х11,5х6 | Каждый | 4 077,95 $ | В наличии | ||
ЭФ15283 СРХ-952-839R | 5,5 галлона | CPX8800-E | 220В | 19,5х11,5х6 | Каждый | 5 278,95 $ | В наличии | ||
ЭФ13063 СРХ-952-818R | 5,5 галлона | CPX8800H | 120В | 19,5х11,5х6 | Каждый | 3966,95 $ | В наличии | ||
ЭФ13065 СРХ-952-838R | 5,5 галлона | CPX8800H-E | 220В | 19,5х11,5х6 | Каждый | $5 368,95 | В наличии | ||
ЭФ13415 100-032-516 | Модели 1800: крышка стакана из полипропилена (1×600 мл) | Каждый | 46,95 $ | В наличии | |||||
ЭФ13414 100-032-515 | Модели 1800: крышка резервуара из полипропилена | Каждый | 33,95 $ | В наличии | |||||
ЭФ5527А 100-916-333 | Модели 1800: сетчатая корзина из нержавеющей стали | Каждый | 109,95 $ | В наличии | |||||
ЭФ5515 100-410-160 | Модели 1800: перфорированный лоток из нержавеющей стали | Каждый | 171,95 $ | В наличии | |||||
ЭФ5510Л 100-410-170 | Модели 1800: сплошной лоток из нержавеющей стали | Каждый | 148,95 $ | В наличии | |||||
ЭФ13416 КПН-916-039 | Модели 1800: опорная стойка | Каждый | 85,95 $ | В наличии | |||||
ЭФ13418 100-032-518 | Модели 2800: крышка стакана из полипропилена (2×600 мл) | Каждый | 54,95 $ | В наличии | |||||
ЭФ5527Б 100-916-334 | Модели 2800: сетчатая корзина из нержавеющей стали | Каждый | 124,95 $ | В наличии | |||||
ЭФ5517 100-410-162 | Модели 2800: перфорированный лоток из нержавеющей стали | Каждый | 171,95 $ | В наличии | |||||
ЭФ13420 100-032-520 | Модели 3800: крышка стакана из полипропилена (2×600 мл) | Каждый | 54,95 $ | В наличии | |||||
ЭФ5527К 100-916-335 | Модели 3800: сетчатая корзина из нержавеющей стали | Каждый | 156,95 $ | В наличии | |||||
ЭФ5519 100-410-164 | Модели 3800: перфорированный лоток из нержавеющей стали | Каждый | 179,95 $ | В наличии | |||||
ЭФ5510Н 100-410-174 | Модели 3800: сплошной лоток из нержавеющей стали | Каждый | 171,95 $ | В наличии | |||||
ЭФ13421 КПН-916-041 | Модели 3800: опорная стойка | Каждый | 124,95 $ | В наличии | |||||
ЭФ13423 100-032-511 | Модели 5800: крышки стаканов из полипропилена (4×600 мл) | Каждый | 78,95 $ | В наличии | |||||
ЭФ13422 100-032-510 | Модели 5800: крышка бака из полипропилена | Каждый | 63,95 $ | В наличии | |||||
EF5523 100-410-166 | Модели 5800: перфорированный лоток из нержавеющей стали | Каждый | 202,95 $ | В наличии | |||||
ЭФ5510П 100-410-176 | Модели 5800: сплошной лоток из нержавеющей стали | Каждый | 186,95 $ | В наличии | |||||
ЭФ13424 КПН-916-042 | Модели 5800: опорная стойка | Каждый | 140,95 $ | В наличии | |||||
ЭФ5510К КПН-246-014 | Модели 8800: крышка стакана из нержавеющей стали (6×600 мл) | Каждый | 145,95 $ | В наличии | |||||
ЭФ5525 100-410-168 | Модели 8800: перфорированный лоток из нержавеющей стали | Каждый | 345,95 $ | В наличии | |||||
ЭФ5510К 100-410-178 | Модели 8800: сплошной лоток из нержавеющей стали | Каждый | 249,95 $ | В наличии | |||||
ЭФ5510Е 000-917-050 | Модели 8800: крышка бака из нержавеющей стали | Каждый | 150,95 $ | В наличии | |||||
ЭФ15579 КПН-916-043 | Модели 8800: опорная стойка | Каждый | 208,95 $ | В наличии |
org/Offer»>
org/Offer»>
org/Offer»>
org/Offer»>С выбранными позициями:
Ванна для ультразвуковой очистки | Crest Ultrasonics
Идеальная среда ультразвуковой ванны для прецизионной очистки с преобразователями по принципу plug-and-play.
Чтобы создать простую, но высококачественную ультразвуковую ванну, вам понадобится только резервуар Crest Ultrasonics, погружной преобразователь и ультразвуковой генератор.
Каждый ультразвуковой бак Crest изготовлен из устойчивой к кавитации, отожженной до блеска нержавеющей стали 316L, что обеспечивает оптимальные условия для точной очистки с увеличенным сроком службы. Наши резервуары сварены внутри и снаружи, чтобы обеспечить долгий срок службы и надежную работу. А наши резервуары с преобразователями предлагают готовое решение для решения ряда задач по очистке.
Характеристики системы:
- Устойчивая к кавитации, светлая отожженная нержавеющая сталь 316L
- Сварена внутри и снаружи для долговременной стабильности и надежности
- Угловая конструкция с шлифованными и полированными сварными швами
- Наклонные днища для удобного слива
Для получения более подробной информации обратитесь к представителю Crest.
Воспламеняющиеся жидкости в оборудовании для ультразвуковой очистки
Компания Crest Ultrasonics получает запросы на ультразвуковые резервуары, которые могут работать с легковоспламеняющимися жидкостями с низкой температурой воспламенения, такими как ацетон, изопропиловый спирт и циклогексан. Для общей безопасности продукта (соответствие NFPA 79), безопасности оператора и ответственности за продукцию в отношении легковоспламеняющихся растворителей, настольные устройства и ультразвуковые резервуары Crest Ultrasonics не предназначены для работы с легковоспламеняющимися жидкостями класса 1, раздела 1 или в опасных зонах. Crest не рекомендует и не несет ответственности за клиентов, использующих легковоспламеняющиеся жидкости в наших ультразвуковых столешницах и/или ультразвуковых резервуарах.
Если у вас есть какие-либо опасения или вопросы относительно безопасности ваших химических реагентов в ультразвуковых приложениях, обратитесь к представителю компании Crest.
11 стандартных размеров доступны для немедленной поставки
Стандартные внутренние размеры бака варьируются от 7″ x 10″ x 10″ до 12″ x 46″ x 20″.
| Model No. (Heated) | Fluid Capacity (Gallons) | Ultrasonic Power (Watts) | Internal Dimensions (W x L x D) | Overall Dimensions (Ш x Д x Г) | Корзина Размеры (Ш x Д x Г) | Требуемая мощность (обогреваемые баки) Вольт/ампер/тепло | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| XHT-710-3 | 3 | 250 | 7 «x 10» x 10 « | 10″ x 13 «x 14,5» | 6 «x 9» x 3 « | 120V/ 4,2 А/500 Вт | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| XHT-1014-6 | 5 | 500 | 10 «x 14» x 10 « | 13″ x 17 «x 14,5» | 7 «x 12» x 3,5 « | 120 В/8,4aa /1000 Вт | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| XHT-1218-12 | 10 | 1000 | 12″ x 18″ x 12″ | 15″ x 21″ x 16,25″ | 9″ x 16″ x 3,5″ |
| XHT-1524-12 | 19 | 1000 | 15 «x 24» x 14 « | 18″ x 27 «x 18,75» | 12 «x 22» x 5 « | 240V/12,6a. /3000 Вт |
| XHT-1622-12 | 22 | 1000 | 16″ x 22″ x 16″ | 19″ x 25″ x 20,75″ 9″ 6 x 20,75″ | 130000008240 В/12,6 А/3000 Вт | |
| XHT-1826-18 | 33 | 1500 | 18 «x 26» x 18 « | 21″ x 29 «x 22,75» | 15 «x 24» x 6 « | 240 В/16,8a. /4000 Вт |
| XHT-2426-30 | 49 | 2500 | 24 «x 26» x 20 « | 27″ x 29 «x 24» | 21 «x 24» x 6 « | 240 В/21a/ 5000 Вт |
| XHT-2436-42 | 68 | 3500 | 24″ x 36″ x 20″ | 27″ x 39″ x 24″ | 21″ x 34″ x 6″ | 240В/34А/8000Вт |
| XHT-2446-54 | 85 | 4500 | 24 «x 46» x 20 « | 27″ x 49 «x 24» | 21 «x 44» x 6 « | 240 В/42a/. 10 000 Вт |
| XHT-1236-24 | 34 | 2000 | 12 «x 36» x 20 « | 15″ x 39 «x 24» | 9 «x 34» x 6 « | 240V/17A// 4000 Вт |
| XHT-1246-30 | 43 | 2500 | 12″ x 46″ x 20″ | 15″ x 49″ x 24″ | 9″ x 44″ x 6″ | 245В/008А |
Примечание: «X» в номере модели представляет ультразвуковую частоту (например, 4HT = 40 кГц, 13HT = 132 кГц).
