Что ограничивает диод?
Прочее › Драйвер › Как уменьшить ток драйвера для светодиодов чтоб не сгорали?
Диод — это полупроводниковое устройство, которое управляет током как однополюсный выключатель. Он позволяет току свободно проходить в одном направлении, но значительно ограничивает движение тока в противоположном направлении.
- Что пропускает диод?
- Что дает диод в цепи?
- Куда диод пропускает ток?
- Как работает диод простыми словами?
- Почему диод выпрямляет ток?
- Почему пробивается диод?
- Что будет если подключить диод наоборот?
- В чем разница между диодом и светодиодом?
- Зачем диод перед реле?
- Почему сгорел диод?
- Как диод влияет на напряжение?
- Чем обусловлен обратный ток через диод?
- Что светится В диоде?
- Как горит диод?
- Что такое диод и зачем он нужен?
- Что влияет на ВАХ диода?
- Какую температуру выдерживает диод?
- Что делает защитный диод?
- Зачем нужно шунтировать диод?
- Зачем диод на электромагнитный замок?
- Для чего диоды Шоттки?
- Что будет если пробит диод?
- Почему диод пропускает ток только в одном направлении?
- Какое обратное напряжение выдерживает светодиод?
Что пропускает диод?
Это электронный компонент, который пропускает электрический ток только в одну сторону — от анода к катоду.
Диод также называют выпрямителем, так как он преобразует переменный ток в пульсирующий постоянный.
Что дает диод в цепи?
Диоды применяются для защиты устройств от неправильной полярности включения, защиты входов схем от перегрузки, защиты ключей от пробоя ЭДС самоиндукции, возникающей при выключении индуктивной нагрузки и другого.
Куда диод пропускает ток?
Рассмотрим свойства диода, самые очевидные: От анода к катоду, такое направление называется прямым, диод пропускает ток. От катода к аноду, в обратном направлении, диод ток не пропускает.
Как работает диод простыми словами?
При разогреве, электроны отделяются от одного электрода (катода) и начинают движение к другому электроду (аноду), благодаря электрическому магнитному полю. Если направить ток в обратную сторону (изменить полярность), то электроны практически не будут двигаться к катоду из-за отсутствия нити накаливания в аноде.
Почему диод выпрямляет ток?
При подаче на анод отрицательного относительно катода напряжения все эмитированные катодом электроны возвращаются на катод, при подаче на анод положительного напряжения часть эмитированных электронов устремляется к аноду, формируя его ток.
Таким образом, диод выпрямляет приложенное к нему напряжение.
Почему пробивается диод?
Если напряжение подаётся в обратном направлении, диод сдерживает ток вплоть до некоторго большого напряжения VDC после чего пробивается и работает также, как в прямом направлении.
Что будет если подключить диод наоборот?

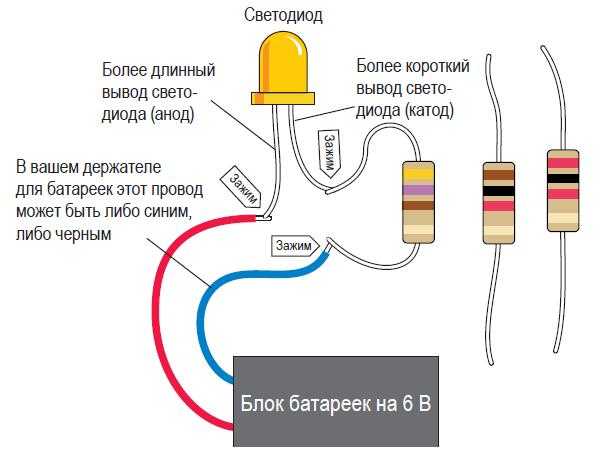

У светодиода есть + (плюс) и — (минус) Если подключить наоборот, он светится не будет и может перегореть (особенно белые светодиоды). Рассмотрим способы их подключения. Светодиод подключается к источнику ВСЕГДА через ограничивающий резистор.
В чем разница между диодом и светодиодом?
Светодиод — это разновидность обычного диода, но этот диод обладает важным свойством: он излучает свет при пропускании через него тока в прямом направлении. В зависимости от типа, светодиоды могут иметь разную яркость и цвет свечения: красный, зелёный, синий, жёлтый.
Зачем диод перед реле?
Порыв инфу в нете понял, что диод этот снижает обратный вброс энергии в бортовую систему при размыкании контактов на подаче тока на катушку реле.
Когда вы подаете ток на обмотку в любом реле на обмотке создается электромагнитное поле которое при размыкании никуда не исчезает.
Почему сгорел диод?
Есть несколько причин, из-за которых светодиоды могут выходить из строя: Нестабильное напряжение и ток. Если ток и напряжение будут слишком низкими, светодиод просто не будет работать, что, впрочем, не сможет негативно отразиться на его работе. А вот если напряжение будет превышено — светодиод просто сгорит.
Как диод влияет на напряжение?
Диод, смещенный в прямом направлении, проводит ток, и на нем падает небольшое напряжение, оставляя большую часть напряжения батареи на лампе. Если полярность батареи изменить, то на диод будет подано обратное смещение, и на нем будет падать всё напряжение батареи, не оставляя ничего для лампы.
Чем обусловлен обратный ток через диод?
Как известно, обратный ток диода обусловлен неосновными носителями заряда и обычно крайне мал из-за низкой концентрации этих носителей.
Что светится В диоде?
Светодиод, или светоизлучающий диод — является полупроводниковым прибором с электронно-дырочным переходом (pnпереходом) или контактом металл-проводник, создающий оптическое излучение при прохождении электрического тока через него в прямом направлении.
Как горит диод?
3. Как работает светодиод? Свечение возникает при рекомбинации электронов и дырок в области p-n-перехода. Значит, прежде всего нужен p-n-переход, то есть контакт двух полупроводников с разными типами проводимости.
Что такое диод и зачем он нужен?
Он позволяет току свободно проходить в одном направлении, но значительно ограничивает движение тока в противоположном направлении. Диоды также называются выпрямителями, поскольку они преобразуют переменный ток в пульсирующий постоянный ток. Номинал диодов зависит от их типа, напряжения и допустимой токовой нагрузки.
Что влияет на ВАХ диода?
Форма ВАХ полупроводникового прибора зависит от температуры его полупроводниковой структуры, например, от температуры p-n перехода.
Для полупроводниковых диодов с p-n переходом при увеличении температуры угол наклона прямой и обратной ветвей ВАХ увеличивается.
Какую температуру выдерживает диод?
При указанных производителем в инструкции условиях эксплуатации, светодиод разогревается максимум до 60 °С. Однако температура корпуса светодиодной лампы не нагревается выше 40 °С. Более высокая температура корпуса может означать перегрев светодиода.
Что делает защитный диод?
Диоды защитные — полупроводниковые устройства, выполняющие функцию ограничителя напряжения или супрессора, то есть они защищают электронную радиоаппаратуру от электрического перенапряжения. Защитные диоды имеют ярко выраженную нелинейную вольт-амперную характеристику.
Зачем нужно шунтировать диод?
Шунтирующие конденсаторы необходимы для устранения так называемого «белого» шума генерируемого диодами, а также для предотвращения возникновения импульсных кратковременных перенапряжений.
Зачем диод на электромагнитный замок?
Диод выпрямительный 1А 1000В Используется для защиты контроллера от обратных токов при срабатывании электромагнитного замка.
Защитный диод подключается параллельно контактам замка (диод подключается в обратной полярности).
Для чего диоды Шоттки?
Диоды Шоттки могут помочь добиться максимальной эффективности элементов солнечной батареи благодаря низкому падению напряжения при прямом включении. Также они помогают защищать ячейки от обратного заряда; В качестве защелки.
Что будет если пробит диод?
Обрыв. При обрыве диод не пропускает ток ни в прямом, ни в обратном включении. В любом случае на дисплее прибора — «1». При таком дефекте диод представляет собой изолятор.
Почему диод пропускает ток только в одном направлении?
Это происходит в связи с особенностью ВАХ стабилитрона в обратном направлении: при определенном обратном напряжении на диоде, через него течет любой ток. Разумеется, ток через диод не может быть бесконечным, иначе стабилитрон банально перегреется и сгорит.
Какое обратное напряжение выдерживает светодиод?
У большинства светодиодов предельно допустимое обратное напряжение составляет всего около 2 вольт, а поскольку светодиод в обратном направлении заперт и ток по нему практически не течёт, то падение напряжения на нём становится полным, то есть равным напряжению питания.
Идеальный диод (нет)
Обзор неудачного «Идеального диода» для построения резервного питания от 12В.
Предисловие
Я живу в сельской местности, и у нас тут бывают периодические блэкауты, особенно в летний период. Минимальное время восстановления подачи — от 1 часа, среднее — 3-4 часа, если аварийная бригада ничем не занята.
Изначально в качестве резервируемого блока питания использовал БИРП на 6А, доставшийся за недорого, и две АКБ по 7а/ч в нем. Этого, в принципе, хватало на ожидание восстановления подачи электроснабжения. Но аппетиты пришли во время еды, добавилось светодиодное освещение, видеорегистратор, роутеры-шмоутеры… И это все уже пошло мимо БИРПа, что было неудобно. Да и к тому же AGM батареи очень неохотно отдавали большой ток, и хватать их стало чуть больше чем на год.
Поиски решения
Решил я запилить резервирование от автомобильной АКБ — 60А/ч за 3000руб это неплохо, на мой взгляд. Длительное ковыряние типовых схем UPSов, а также предлагаемых решений привело к одному — АКБ и БП изолируются друг от друга диодными вентилями:
В типовых схемах использовались диоды Шоттки. Из тех, что я нашел (и поставил) — падение напряжения при токе в 15А было 0,6В. И грелся он неплохо так.
Также нашел я несколько схем реализации «Идеальных диодов» на мосфетах. «Идеальным» он назван потому, что падение прямого напряжения на нем минимально, вследствие чего нет паразитного нагрева атмосферы и просадки напряжения при питании от АКБ. Но реальных отзывов об их эксплуатации на форумах не нашел, собирать из дерьма и палок на макетке мне не очень хотелось, ваять свою платку я уже и забыл как.
Али-джинн-экспресс
Вбив в поиск на али «ideal diode», я получил пачку однотипных платок с ценовым разбросом от $2 до $10.
Отзывы, как обычно — «Товар пришел, все ок, продавцу 5 звезд». Обзоров нигде тоже не нашел.
Из заявлений продавца:
Перепад напряжения общей диод составляет 0,2 V и 0,7 V. Можете ли вы представить, сколько энергии потребляется 10A? 10A * 0,2 V = 2W, 2W действует на диод, чтобы генерировать тепло достаточно, чтобы сделать диодный лом.
Новая сила, идеальный диод с защитой от обратного заполнения, внутреннее сопротивление 8 миллиом, два параллельных, падение ультра низкого напряжения, вместо обычного диода,
Модуль параметры:
Название модуля: 15A идеальный диод с защитой от засыпки
Рабочее напряжение: DC5-60V
Рабочий ток: 15а (макс.) пик 18а (без теплоотвода 10а работает в течение длительного времени, может использоваться параллельно для увеличения рабочего тока)
Рабочая температура: -40 ~ + 85 градусов
Пришли мне вот такие модули:
(Линейку для масштаба не прикладывал, винты на клеммах М4)
Под капотом у этой балалайки 2 мосфета STP75NF75.
Причем схема включения не предполагает использования минусовой клеммы.
В перечерчивании схем с плат не особо силен, но выглядит так, что оба мосфета стоят параллельно своими стоками и истоками, а цепи затворов у каждого свои — там просто включен диод (или стабилитрон) вместе с конденсатором. Подобной схемы в интернетах не нашел.
Тестирование
На «диоде» идет постоянное падение напряжения 0,65В. Хорошая новость — это падение константно.
Вторая хорошая новость — он реально не пропускает ток в обратном направлении.
Тестовый стенд собирал из пары диодов, шунта, и нихромовой спирали.
Ток нагрузки ~3,5А.
На этом токе радиатор нагрелся до 75 градусов.
Выводы
Заявленной «идеальности» нет. Можно использовать как диод шоттки с клеммами, правда очень дорогой.
куда-нибудь.
Наверное 🙂
Также едет еще одна версия «идеальных диодов», постараюсь выложить их тест тоже.
UPD: Схема устройства, зарисованная ksiman:
Вывод 2: Все отвратительно плохо. Работает исключительно на паразитных диодах мосфетов.
Не покупайте данную вариацию.
Диоды — SparkFun Learn
- Главная
- Диоды
≡ Страниц
Авторы: Джимблом
Избранное Любимый 71
Основная функция идеального диода заключается в управлении направлением протекания тока. Ток, проходящий через диод, может идти только в одном направлении, называемом прямым направлением. Ток, пытающийся течь в обратном направлении, блокируется.
Если напряжение на диоде отрицательное, ток не может течь*, и идеальный диод выглядит как разомкнутая цепь. В такой ситуации говорят, что диод выключен или смещен в обратном направлении .
Пока напряжение на диоде не отрицательное, он «включается» и проводит ток. В идеале* диод действовал бы как короткое замыкание (на нем 0 В), если бы он проводил ток. Когда диод проводит ток, он имеет прямое смещение (на жаргоне электроники означает «включено»).
Зависимость тока от напряжения идеального диода. Любое отрицательное напряжение создает нулевой ток — разомкнутая цепь. Пока напряжение неотрицательно, диод выглядит как короткое замыкание.
| Ideal Diode Characteristics | ||
| Operation Mode | On (Forward biased) | Off (Reverse biased) |
|---|---|---|
| Current Through | I>0 | I=0 |
| Напряжение через | V = 0 | V |
| Диод выглядит как | Короткая замыкание | Открытая цепь |
Символ схемы
Каждый диод имеет двух терминалов на — Концепция
Каждый диуд имеет двух терминалов на — Коннекционирование
Каждый диуд имеет два терминала — Концепция — Концепция — и контакт — и на каждом конец — Коннекционирование — концентрация 9007 — Концепция 9001 — Концепция — Коннекционирование — Концепция — Концепция — Коннекция .
эти клеммы имеют полярность , что означает, что эти две клеммы совершенно разные. Важно не перепутать соединения на диоде. Положительный конец диода называется анодом , а отрицательный конец называется 9.0017 катод . Ток может течь от конца анода к катоду, но не в другом направлении. Если вы забыли, каким образом ток течет через диод, попробуйте вспомнить мнемонику ACID : «анодный ток в диоде» (также анод-катод — это диод ).
Символ цепи стандартного диода представляет собой треугольник, упирающийся в линию. Как мы рассмотрим позже в этом уроке, существует множество типов диодов, но обычно их схема выглядит примерно так:
Вывод, входящий в плоский край треугольника, представляет собой анод. Ток течет в направлении, указанном треугольником/стрелкой, но не может двигаться в обратном направлении.
Выше приведена пара простых диодных схем. Слева диод D1 смещен в прямом направлении и позволяет току течь по цепи.
По сути это похоже на короткое замыкание. Справа диод D2 смещен в обратном направлении. Ток не может течь по цепи, и она выглядит как разомкнутая цепь.
*Внимание! Звездочка! Не совсем так… К сожалению, идеального диода не существует. Но не волнуйтесь! Диоды действительно реальны, просто у них есть несколько характеристик, которые заставляют их работать немного хуже, чем наша идеальная модель…
Видео с вопросами: Выяснение того, какие светодиоды в цепи горят
Стенограмма видео
На схеме показана схема, содержащая несколько диодов и светодиодов. Сколько светодиодов в цепи горит?
Итак, в этом вопросе нам дали схему довольно сложной электрической цепи, содержащей различные электрические компоненты. Например, в этой схеме мы видим, что у нас есть ячейка, резистор, несколько диодов, а именно один, два, три, четыре диода в нашей схеме. И у нас также есть несколько светоизлучающих диодов или светодиодов в нашей схеме. У нас тоже есть один, два, три, четыре таких.
Теперь, чтобы понять, что происходит в этой цепи, давайте для начала вспомним, что диод — это компонент цепи, пропускающий ток только в одном направлении. Другими словами, если мы обсуждаем обычный ток, то есть поток положительного заряда. Тогда диод пропускает обычный ток только в направлении стрелки, указанной на его символе цепи. Это означает, что обычный ток может течь в этом направлении через диод, но не в обратном.
Фактически, светодиод или светодиод работают аналогичным образом. Он позволяет обычному току проходить через него только в направлении стрелки, указанной на символе его цепи. Но особенностью светодиода является то, что когда через него проходит ток, он также излучает свет, поэтому его называют светоизлучающим диодом.
Итак, чтобы ответить на вопрос «Сколько светодиодов в цепи горит?» Нам нужно попытаться выяснить, через сколько светодиодов протекает ток. Чтобы разобраться с этим, нам нужно запомнить два разных правила. Первое правило заключается в том, что электрический ток течет только от более высокого потенциала к более низкому потенциалу, а не наоборот.
Итак, что мы подразумеваем под этим?
Ну, в данном случае, у нас тут мобильник. И ячейка обеспечивает энергией все носители заряда, движущиеся по цепи. Если мы говорим об обычном токе, то это поток положительных зарядов от положительного вывода ячейки, большего вывода. Обходим цепь и возвращаемся к отрицательной клемме, меньшей из двух. И клетка обеспечивает эти заряды энергией. Эта энергия теряется по всей цепи всякий раз, когда ток проходит через какой-либо компонент цепи. И мы традиционно думаем об этой потере энергии как о падении напряжения.
Так, например, мы можем сказать, что батарея обеспечивает 24 вольта потенциала или, другими словами, напряжение 24 вольта к току, оставляя плюсовую клемму. И поэтому мы можем думать, что весь ток в этой части цепи составляет 24 вольта, пока он не достигнет вот этого резистора. Потому что, когда он проходит через резистор, он теряет часть этого напряжения. Говорят, что это напряжение падает на наш резистор.
Таким образом, мы можем сказать, например, что на резисторе падает 10 вольт.
Это означает, что ток теперь движется по цепи с оставшимися 14 вольтами. И оно остается на уровне 14 вольт, пока не достигнет другого компонента схемы. То ли этот диод здесь, то ли он идет в эту сторону и доходит до этого диода здесь. И поэтому один из способов думать о потенциале, особенно о более высоком и более низком потенциале, — это представить это. Каждый кусок провода, который касается любого другого куска провода, не проходя через компонент цепи, имеет точно такой же потенциал.
Другими словами, если наша ячейка действительно 24-вольтовая, то весь этот кусок провода, пока он не дойдет до резистора, находится под напряжением 24 вольта. И то если на резисторе действительно падает 10 вольт. Тогда каждый кусок провода после резистора до касания любого другого компонента схемы можно рассматривать как находящийся под напряжением 14 вольт. И более высокий потенциал в основном является более высоким числом. 24 вольта — это более высокий потенциал, чем 14 вольт. А это значит, что ток не может проходить через резистор в этом направлении.
Потому что более высокий потенциал здесь, а более низкий потенциал здесь. Это должно идти по этому пути.
Конечно, значения 24 и 14 вольт, которые мы использовали здесь, являются произвольными. Они выдуманы. Но идея все еще держится. И поэтому нам придется на мгновение использовать правило номер один, что ток течет только от более высокого потенциала к более низкому потенциалу. Мы даже можем представить это как реку воды, текущую только под гору. Он никогда не возвращается в гору. Он движется от более высокого гравитационного потенциала к более низкому гравитационному потенциалу. Говорят, что каждая часть холма на одной и той же высоте имеет одинаковый гравитационный потенциал. Точно так же, как говорят, что каждый провод, который касается любого другого провода, не проходя через компонент цепи, имеет одинаковый электрический потенциал.
Итак, теперь, когда мы обсудили правило номер один, мы поговорим о правиле номер два, которое нам необходимо для понимания этой конкретной схемы.
Как мы уже видели, эта конкретная схема полна диодов и светодиодов. Итак, для нас правило номер два будет заключаться в том, что ток течет только в направлении, разрешенном диодом. И это включает в себя светодиоды.
Итак, теперь, когда мы все это знаем, давайте представим, что ток течет от положительного вывода ячейки по цепи и пытается добраться до отрицательного вывода. И снова мы говорим об обычном токе. Это поток положительных зарядов.
Теперь, когда ток достигает резистора, он проходит через него. И на этом резисторе падает некоторое напряжение, как мы уже видели. Это означает, что ток в розовой части цепи имеет более низкий потенциал, чем ток в оранжевой части цепи. И что интересно, когда ток достигает этой точки разветвления, он может двигаться в двух направлениях. Во-первых, он может идти прямо вниз или вправо.
Давайте сначала поговорим о том, как он идет вниз. Если бы он должен был идти прямо вниз, то он должен был бы двигаться в этом направлении, против направления, разрешенного диодом.
Потому что он позволяет току проходить только таким образом. И так как диод запрещает току течь вниз, в этой ветви не будет тока. И здесь мы использовали правило номер два, которое означает, что весь ток теперь течет в этом направлении через диод. И этому току разрешено течь в этом направлении, потому что направленность диода позволяет ему это делать.
Однако протекание через диод приводит к некоторому падению напряжения на нем. Таким образом, мы можем сказать, что потенциал этого провода, который мы сейчас снова помечаем оранжевым цветом, ниже, чем у этого розового провода. И, конечно же, эта розовая область включает в себя провод, по которому ранее проходил ток. Таким образом, вся эта оранжевая область имеет одинаковый потенциал. И этот потенциал ниже, чем розовый потенциал.
Так или иначе, ток проходит через диод, потому что это разрешено. И в этот момент он достигает вот этого перекрестка. Теперь на этом стыке ток может разделиться на это направление и это направление.
Однако, если мы посмотрим на эту ветвь и, в частности, на ориентацию диода, мы увидим, что диод пропускает ток только в другом направлении. И, следовательно, в этой ветви не допускается прохождение тока. Это означает, что весь ток проходит через эту ветвь и конкретно через светодиод. И проходит в этом направлении.
Теперь, поскольку через этот светодиод проходит ток, он загорится. Потому что, как мы упоминали ранее, ток, проходящий через светоизлучающий диод, заставляет его загораться. Кроме того, мы можем понять, что, поскольку ток прошел через компонент схемы, на этом компоненте схемы произошло некоторое падение напряжения. И поэтому потенциал тока на этом участке провода снова низкий. И мы нарисуем этот кусочек в виде пунктирной оранжевой линии, чтобы показать, что он имеет другой потенциал по сравнению, скажем, с этим оранжевым потенциалом, с этим розовым потенциалом или даже с этим оранжевым потенциалом. Это просто для предотвращения путаницы.
Но, по сути, мы снова соединяем все кусочки провода, которые касаются провода, по которому проходит ток, не проходя через другой компонент цепи.
Потому что все они имеют одинаковый потенциал. Так или иначе, ток продолжает течь по нашей цепи и достигает этой точки разветвления здесь.
Теперь, в этой точке, он может разойтись в этом направлении и в этом направлении. Но мы видим, что если бы он должен был пройти в этом направлении, то он должен был бы пройти через светодиод, присутствующий в этой точке цепи, в неправильном направлении. Это снова запрещено вторым правилом. Таким образом, в этой части цепи ток не течет. Вместо этого все это течет по нижней ветви и достигает вот этого диода.
Теперь этот диод пропускает ток в этом направлении, потому что ориентация диода правильная. И еще раз напомним, что на этом диоде есть падение напряжения. Значит потенциал провода после диода разный. Мы снова используем розовый цвет, чтобы пометить все провода с этим потенциалом. Обратите внимание, что мы снова окрасили этот потенциал в розовый цвет. Но это не то же самое, что этот потенциал, который мы также покрасили в розовый цвет.
Но в любом случае, все остальные провода, соприкасающиеся с этой частью розового потенциала, не проходя через компонент схемы, — это все эти кусочки провода. Во всяком случае, так ток течет через этот диод. И он прибывает сейчас на вот этот перекресток. Теперь ток мог разделиться в этом направлении и в этом направлении. И если бы он двигался в этом направлении, мы могли бы видеть, что диод находится в правильной ориентации, позволяющей ему это сделать.
Однако помните, что этот провод на другой стороне диода, который мы сейчас рассматриваем, имеет тот же потенциал, что и этот провод. И ток уже протекал по этому проводу ранее. Это означает, что если мы снова воспользуемся нашей гравитационной аналогией с холмом, это будет похоже на то, как часть реки течет вниз по течению, а затем снова течет вверх на высоту, где река уже была раньше. В данном конкретном случае мы говорим об этой высоте здесь. Потому что, хотя сама река в этом месте раньше не текла, она прошла эту высоту в другой части холма.
Точно так же ток не может течь в этом направлении, потому что потенциал этого провода выше, чем этот потенциал. И мы знаем это, потому что ток уже был на этом потенциале раньше. Значит, тока в этом направлении нет, значит, через этот диод ток не течет. Несмотря на то, что диод разрешает это только исключительно в зависимости от направления, в котором ток может течь через диод.
Это означает, что в точке разветвления весь ток должен проходить по этому пути. И затем он достигает этой точки разветвления здесь, в которой ток может разделиться в этом направлении и в этом направлении. Но, конечно, так не может быть из-за светодиода. Светодиод пропускает ток только в этом направлении. И поэтому весь ток должен теперь течь в этом направлении. Он проходит через этот светодиод, потому что, опять же, ориентация правильная. А светодиод вызывает падение потенциала. Когда ток проходит через светодиод, он загорается. Так что ток продолжает течь в этом направлении.
Теперь соединим розовой пунктирной линией все отрезки провода с одинаковым потенциалом.
Или, другими словами, которые соединяются со всеми другими частями провода, не проходя через компонент схемы. Вот этот кусок провода и весь этот кусок провода, который в конечном итоге вернет нас обратно к отрицательному выводу ячейки. Таким образом, все эти провода имеют одинаковый потенциал. И в частности, этот потенциал ниже, чем этот розовый потенциал здесь, потому что мы только что пришли от провода с этим розовым потенциалом.
Так или иначе, ток течет по нашей цепи и достигает этой точки разветвления. В этот момент он может пойти в эту сторону или вверх. И если это так, то мы видим, что светодиод действительно это позволяет. Но опять же, у нас есть все эти пунктирные оранжевые провода с одинаковым потенциалом. И у нас уже был ток, протекающий по проводу с таким потенциалом раньше. Это означает, что потенциал, обозначенный оранжевыми точками, выше, чем потенциал, отмеченный розовыми точками. И поэтому ток не может течь в этом направлении, потому что он не может перейти от более низкого потенциала к более высокому потенциалу, опять же, как сказано в первом правиле.
